Схема подключения холодильника: Схема подключения компрессора холодильника

устройство и принцип работы бытовых холодильников

Холодильник не включается, и вам нужно выяснить причину поломки? Выбираете новый агрегат и хотите понять отличие в принципе работы разных моделей? Поможет в этом электрическая схема холодильника, в которой отражено взаимодействие основных его узлов.

Понимая принцип работы, вы сможете избежать обмана мастеров или починить холодильник самостоятельно, а также снизить риск поломок и увеличить рабочий ресурс аппарата. В этой статье рассмотрим схемы устройств различных типов: однокамерных и 2 – 3-камерных, с системой NoFrost и без неё, двухкомпрессорных, с механическим и электронным управлением.

Содержание статьи:

• Принципиальная схема устройства холодильника
• Двухкамерные и двухкомпрессорные модели
• Трехкамерные холодильники и зона нулевой температуры
• Система No Frost и саморазморозка
• Умные холодильники с электронным управлением
• Выводы и полезное видео по теме

Принципиальная схема устройства холодильника

Ещё 30 – 40 лет назад бытовые холодильники имели довольно простое строение: мотор-компрессор запускался и отключался 2 – 4 устройствами, о применении электронных плат управления и речи быть не могло.

Современные модели имеют множество дополнительных опций, но принцип работы в целом остается неизменным.

В старых холодильниках всё дополнительное оборудование сводится к индикатору питания и лампочке освещения в холодильной камере, которая отключается кнопкой при закрытии двери

Терморегулятор – основной и единственный орган управления, которым пользователь может настроить работу старого холодильника, располагается обычно внутри холодильной камеры. Под силовым рычагом – крутящейся ручкой – скрыта пружина сильфона. Она сжимается, когда в камере холодно, тем самым размыкая электрическую цепь и отключая компрессор.

Как только температура поднимается, пружина распрямляется и вновь замыкает цепь. Ручка с указателями силы заморозки холодильника регулирует допустимый диапазон температур: максимальную, при которой компрессор запускается, и минимальную, при которой охлаждение приостанавливается.

Тепловое реле  выполняет защитную функцию: контролирует температуру двигателя, поэтому расположено непосредственно возле него, часто совмещено с пусковым реле. При превышении допустимых значений, а это может быть 80 градусов и более, биметаллическая пластина в реле изгибается и прерывает контакт.

Мотор не получит питания до тех пор, пока не остынет. Это защищает как от поломки компрессора вследствие перегрева, так и от пожара в доме.

Мотор-компрессор имеет 2 обмотки: рабочую и стартовую. Напряжение на рабочую обмотку подается напрямую после всех предыдущих реле, но этого недостаточно для запуска. Когда напряжение на рабочей обмотке повышается, срабатывает пусковое реле. Оно дает импульс на стартовую обмотку, и ротор начинает вращаться. В результате поршень сжимает и проталкивает по системе .

Мотор-компрессор сжимает и перекачивает фреон по трубкам системы, что обеспечивает перенос тепла из камер холодильника наружу, охлаждение продуктов

В целом можно описать следующим образом:

1. Включение в сеть. Температура в камере высокая, контакты терморегулятора замкнуты, мотор запускается.
2. Фреон в компрессоре сжимается, его температура повышается.
3. Хладагент выталкивается в змеевик конденсатора, расположенный за спиной или в поддоне холодильника. Там он остывает, отдает тепло воздуху и переходит в жидкое состояние.
4. Через осушитель фреон попадает в тонкую капиллярную трубку.
5. Попадая в испаритель, расположенный внутри камеры холодильника, холодильный агент резко расширяется благодаря увеличению диаметра трубок и переходу в газообразное состояние. Полученный газ имеет температуру ниже -15 градусов, поглощает тепло из камер холодильника.
6. Немного нагретый фреон поступает в компрессор, и всё начинается заново.
7. Через некоторое время температура внутри холодильника достигает заданных значений, контакты терморегулятора размыкаются, мотор и движение фреона останавливаются.
8. Под воздействием температуры в помещении, от новых тёплых продуктов в камере и открывания двери, температура в камере повышается, терморегулятор замыкает контакты и начинается новый цикл охлаждения.

Эта схема в точности описывает работу старых однокамерных холодильников, в которых один испаритель.

Однокамерные холодильники имеют небольшую морозильную камеру, не отделенную теплоизоляцией от основной, одну дверцу. Продукты в передней части морозилки могут подтаивать

Как правило, испаритель является корпусом морозилки в верхней части агрегата, не изолированный от холодильной камеры. Отличия в устройстве других моделей рассмотрим далее.

Двухкамерные и двухкомпрессорные модели

В большинстве доступных двухкамерных моделей общий фреоновый контур: после прохождения по испарителю морозильной камеры, хладагент направляется в основную камеру, а лишь оттуда – в .

Разница температур достигается значительным отличием длины змеевика, которую не удалось отразить на схеме: в морозилке он полностью покрывает 4 грани, а в отсеке с плюсовой температурой– лишь небольшую часть задней стенки

Мотор выключается по сигналу термореле, расположенному в основной камере, общая схема электрики не отличается от однокамерных моделей.

В эта система часто реализована одним общим испарителем, расположенным в перегородке между камерами. Разница температур регулируется турбинами и количеством воздуховодов, подробнее о таких моделях и их электрике поговорим далее.

Двухкомпрессорные модели позволяют независимо управлять температурой в каждой камере. По сути, это два отдельных, независимых устройства в одном корпусе – соответственно, и электрическая схема полностью продублирована: отдельный терморегулятор для каждой камеры, отдельное для каждого компрессора.

Независимая регулировка температуры в каждой камере возможна и с одним компрессором, при двухконтурной системе. Она может быть реализована различными способами: с преимуществом заморозки или абсолютно независимыми контурами.

В первом случае термостат холодильной камеры при достижении заданной температуры перекрывает клапан, и фреон начинает циркуляцию по малому кругу – только через морозилку. Компрессор останавливается при размыкании контактов термостата морозильной камеры.

Двухконтурная система позволяет добиться независимой регулировки температуры камер, не повышая энергопотребление и уровень шума, при прочих равных характеристиках стоит дешевле двухкомпрессорных моделей

Во втором варианте фреон имеет возможность циркуляции по любому одному из контуров или по обоим сразу, а регулируется этот процесс открытием и закрытием определенных клапанов по сигналу электронной платы управления.

Трехкамерные холодильники и зона нулевой температуры

Свежие мясо, птица и рыба недолго хранятся в основном отсеке холодильника, а при заморозке теряют часть полезных свойство, вкуса и аромата. Для них часто предусмотрен отдельный ящик с температурой, близкой к нулю, либо даже отдельная камера.

Наиболее точно поддерживается температура в зоне свежести при таких условиях:

• отдельная камера со своим испарителем и термистором, система циркуляции фреона двух– или трехконтурная. Вариант довольно дорогой и громоздкий, но и объёмы камеры значительные;
• изолированный отсек в основной камере холодильника с системой No Frost, снабженный дополнительными настраиваемыми вручную воздуховодами от испарителя и термометром. Точность температуры зависит от своевременности ручной настройки;
• аналогичное предыдущему исполнение, в котором воздушные заслонки управляются электронным блоком.

Альтернативный вариант – охлаждение от “плачущего” испарителя основной камеры.

Зона свежести чаще всего располагается между морозильной и холодильной камерами, охлаждается дополнительным притоком воздуха из первой

Как видим, нулевая зона может быть реализована в холодильниках с различной схемой электрики, для обеспечения её работы могут быть дополнительно включены терморегулятор или термистор, а также расширена плата электронного управления.

Система No Frost и саморазморозка

Описанные выше холодильники имеют капельную систему разморозки. Это значит, что  холодильной камере установлен “плачущий” испаритель: в период простоя компрессора иней на нём тает естественным образом, потому как температура в камере плюсовая.

Образовавшаяся вода стекает по специальным желобам через трубочку в контейнер, расположенный над мотором или возле него. Позже работающий мотор сильно нагревается, и вода испаряется. Морозилка при такой системе самостоятельно не оттаивает никогда, к тому же иней образуется не только на стенках камеры, но и на продуктах.

Холодильники No Frost не нуждаются в разморозке, инея в их камерах, даже в морозилке, вы не увидите. Характерная особенность таких моделей – наличие вентилятора, который распределяет холодный воздух от испарителя по камерам.

В холодильниках No Frost присутствуют стандартные пуско-защитные реле, усовершенствованное термореле, а также вентилятор и нагревательные элементы для автоматической оттайки

Сам охлаждающий змеевик в таких моделях выглядит не как привычная сплошная металлическая пластина, а как автомобильный радиатор или змеевик конденсатора сзади старых холодильников.

В общей схеме работы холодильника новые элементы ведут себя следующим образом:

• вентилятор или турбина запускается вместе с компрессором и равномерно распределяет холодный воздух по камерам;
• когда термореле размыкает контакты, питающие двигатель в связи с достижением заданной температуры, одновременно отключается и вентилятор;
• раз в 8 — 16 часов термореле включает нагревательный элемент. Это электрический мат или провод, нагревающий змеевик испарителя для удаления с него инея. Теплый воздух не попадает в камеры холодильника, поскольку испаритель скрыт, а вентилятор отключен;
• когда весь иней оттаял, переключатель компенсации температуры отключает подогрев;
• дополнительно термостат может управлять заслонкой, регулирующей подачу холодного воздуха в основную камеру по каналам.

Разморозка таких холодильников похожа на “плачущий” испаритель лишь в одном: образовавшаяся вода также стекает по каналам в емкость около мотора.

Испаритель и вентилятор могут быть скрыты в перегородке между камерами, а для регулировки температуры служат разное количество воздуховодов и подвижные заслонки в них

Описанная выше схема – наиболее примитивная. Большинство современных моделей управляются централизованно, с электронной платы.

Основной недостаток холодильников No Frost – пересыхание продуктов из-за постоянной циркуляции воздуха. Всё приходится хранить в контейнерах с плотными крышками или заворачивать в плёнку.

Оригинальное решение проблемы в системе Frost Free. В этих агрегатах морозилка работает по системе No Frost, а в камере с плюсовой температурой установлен классический, “плачущий” испаритель. Электрическая схема в целом идентична стандартным системам “без инея”.

Умные холодильники с электронным управлением

Классические терморегуляторы, с механической поворотной ручкой и сильфоном внутри, в современных холодильниках встречаются всё реже. Они уступают место электронным платам, способным управлять постоянно увеличивающимся разнообразием режимов работы и дополнительных опций холодильника.

Функцию определения температуры вместо сильфона выполняют датчики – термисторы. Они значительно более точные и компактные, часто устанавливаются не только в каждой камере холодильника, но и на корпусе испарителя, в генераторе льда и снаружи холодильника.

Многие современные холодильники имеют электропривод воздушной заслонки, который делает систему No Frost максимально эффективной, удобной и точной в настройке

Управляющая электроника многих холодильников выполнена на двух платах. Одну можно назвать пользовательской: она служит для ввода настроек и отображения текущего состояния. Вторая – системная, через микропроцессор управляет всеми устройствами холодильника для реализации заданной программы.

Отдельный электронный модуль позволяет использовать в .

Такие моторы не чередуют циклы работы на максимальной мощности и простоя, как обычные, а лишь меняют количество оборотов в минуту, в зависимости от необходимой мощности. В результате температура в камерах холодильника постоянная, потребление электроэнергии снижается, а рабочий ресурс компрессора – повышается.

Использование электронных плат управления невероятно расширяет функциональные возможности холодильников.

Современные модели могут быть оснащены:

• панелью управления с дисплеем или без него, с возможностью выбора и установки режима работы;
• множеством датчиков температуры NTC;
• вентиляторами FAN;
• дополнительными электромоторами М – например, для измельчения льдинок в генераторе льда;
• нагревателями HEATER для систем оттайки, домашнего бара и пр. ;
• электромагнитными клапанами VALVE – например, в кулере;
• выключателями S/W для контроля закрытия дверцы, включения дополнительных устройств;
• Wi-Fi адаптером и возможностью дистанционного управления.

Электрические схемы подобных устройств также поддаются ремонту: даже в самой сложной системе нередко причиной неисправности становится вышедший из строя датчик температуры или подобная мелочь.

Холодильники Side-by-side с сенсорным экраном управления, генератором льда, встроенным кулером и множеством вариантов настройки управляются довольно обширной и сложной электронной платой

Если же холодильник “глючит” и отказывается корректно выполнять заданную программу, либо вообще не включается, вероятнее всего проблема касается платы или компрессора, лучше доверить ремонт специалисту.

Выводы и полезное видео по теме

О том, как устроен и работает компрессор бытового холодильника, наглядно и подробно рассказывают в этом видео:

А здесь на стенде собирают и подключают все элементы электрической цепи холодильника No Frost:

Всё разнообразие современных бытовых холодильников сводится к одной принципиальной электрической схеме, усовершенствованной и дополненной различными компонентам. Как бы ни отличался Indesit последней модели от старенького Минска, производят холод они по одинаковому принципу.

Электрические цепи бюджетных и старых холодильников вполне поддаются домашнему ремонту по типичной схеме, электронные же платы управления различаются для каждой серии. Но даже они имеют схожее общее строение.

А какому холодильнику отдали вы свое предпочтение? Смогли узнать что-то новое, интересное и полезное из этой статьи? Делитесь своим мнением, опытом и знаниями в комментариях ниже.

Схема Подключения Компрессора Холодильника — tokzamer.

ru

И разговаривать с ним уже со знанием дела.

Схемы подключения магнитного пускателя с катушкой на 220 В

Преимущества продукции

Положить дверь на мягкую поверхность панелью внутренней вверх.

Степень заморозки от положения терморегулятора не зависит. Затем купить ремкомплект подходящего размера.

В таком случае лучше не подгибать ее, а обернуть соотв. Иногда чувствуется запах подгоревшей изоляции; при осмотре обнаруживаются пригоревшие контакты. В последнем случае ТЭН испарителя будет все время греться, но на ощупь по неразобранному холодильнику определить это трудно, ТЭН маломощный.

Он должен работать ненормально, на коротком цикле, так как таймер включается сразу. Это было замечено руководителями всемирного монстра под названием DuPont, крупнейшего химического концерна.

Он существует для теплообмена — отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Затем мотор вновь отключается. Примечание: абсорционные холодильные системы превосходят по экономике компрессионные при относительно небольшом охлаждении больших объемов, напр.

Как проходит подключение компрессора?

Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь. Что ж, больше ничего и не остается. Важный момент также безопасность. Схема расклинивания компрессора холодильника Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма.

Капилляр, испаритель, компрессор, конденсатор и соединяющие их трубопроводы составляют холодильный контур. Полезная информация. В результате выходит, что к нашему реле подключено 4 шнура — 2 от конденсатора, и 2 от вилки. Холодильник должен заработать. Выявление возможных неисправностей Учитывая незначительное количество элементов реле, можно последовательно проверить их на работоспособность.

Воздушный компрессор из деталей холодильника и огнетушителя

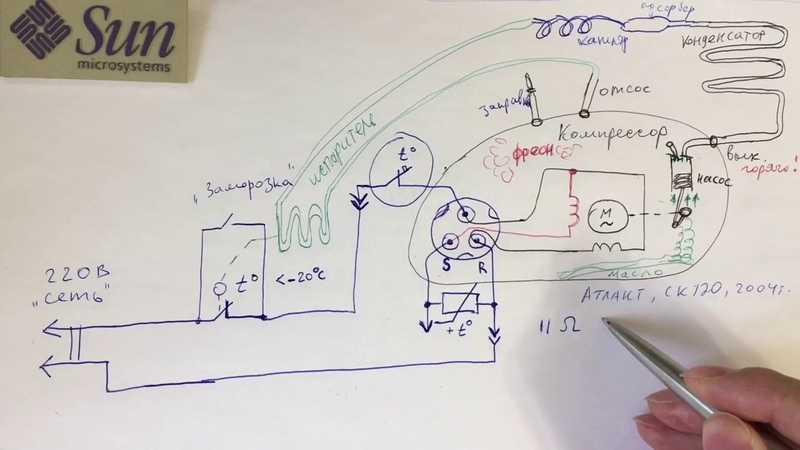

На рисунке приведена схема подключения этого устройства в холодильнике Орск Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Замена компрессора — трудоемкая и сложная работа, поэтому если вы все таки решили заменить компрессор своими руками, вам следует запастись не только нужным инструментом, и не дюжим терпением.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов.

Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан. А дальше смотрите: самому соображать или звать того, кто на этом собаку съел и котом закусил. Полезная информация.

См. также: Выключатель эра как подключить

Рекомендованные сообщения

Все нормально, но компрессор слишком шумит, чувствуется вибрация корпуса. При избыточном давлении подачу воздуха следует прекратить, чтобы емкость не разорвало.

Завершаем ремонт путем консервирования трубок посредством пережатия, снимаем муфту, запаиваем патрубок. Температура кипения воды действительно градусов. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается. Новую взамен лопнувшей или ослабшей можно сделать из обломка часовой пружины или пружинной стали, толкатель сильфона давит очень сильно. Запуск компрессора продолжается более с или происходит не с первой попытки.

Техника безопасности: важнейший элемент ремонта

Самостоятельный ремонт возможен в отдельных случаях, но какой-либо особой квалификации не требует. Но скажите по-правде, 10 баксов за пинок ногой — не многовато ли? Компания была создана в начале х голов в Белоруссии в городе Минске. Для соединения с нагнетательным прибором понадобятся шланги, которые можно приобрести в магазине автозапчастей. Реле используют в управлении поршневым компрессором, чтобы сохранять в ресивере нужное рабочее давление воздуха.

Объяснение схемы холодильника без морозильной камеры

Существующие двухдверные холодильники без заморозки работают с помощью таймера оттаивания и нагревателя оттаивания для автоматического оттаивания. Целью моей схемы является преобразование существующего холодильника в холодильник без морозильной камеры (без морозильной камеры)

Написал и представил: Subramanian. К.Н.

Моя схема модифицирует существующую схему моего холодильника, заменив существующий нагреватель оттаивания вентилятором ОТТАИВАНИЯ (дополнительным), который помогает оттаивать лед, скопившийся на испарителе.

Кроме того, моя схема заменяет таймер оттайки реле, которое переключается, когда температура падает ниже, так же, как работает таймер оттайки.

Реле управляется тем же биметаллическим термостатом внутри холодильника. Кроме того, мой дизайн закрывает все отверстия в задней части морозильной камеры, кроме одного, чтобы морозильная камера стала холодильником навсегда.

Принцип работы моего контура

Поскольку в задней части морозильной камеры есть только одно отверстие для подачи холодного воздуха вентилятором ИСПАРИТЕЛЯ, предусмотренным производителем, морозильная камера будет нормально функционировать как холодильник.

Когда температура упадет ниже сертифицированного значения, биметаллический термостат переключит реле, чтобы остановить компрессор и вентилятор ИСПАРИТЕЛЯ, включив вентилятор РАЗМОРАЖИВАНИЯ, предусмотренный моей конструкцией в задней части морозильной камеры.

При повышении температуры биметаллический термостат включает компрессор и вентилятор ИСПАРИТЕЛЯ, выключая вентилятор РАЗМОРАЖИВАНИЯ. Для моей схемы термопредохранитель не нужен, так как он не использует нагреватель оттайки.

Однако для моей схемы требуется дополнительный вентилятор для оттаивания. Вентилятор, используемый изготовителем, не следует использовать для разморозки, поскольку в этом случае он будет работать без остановок в течение всего срока службы холодильника. Эта схема сослужит хорошую службу, если холодильник однодверный.

Но, чтобы быть эффективным, существующий однодверный холодильник должен смещать змеевики испарителя на морозильной камере назад, как в двухдверном холодильнике с защитой от замерзания.

Эта идея не может быть новой, так как уже существуют охладители для бутылок без морозильной камеры. Моя идея состоит в том, чтобы просто преобразовать существующие холодильники с морозильной камерой в безморозильные.

Плюсы и минусы моей схемы:

Плюсы:
1. Поскольку вместо нагревателя оттайки используется вентилятор РАЗМОРАЖИВАНИЯ, он экономит энергию (электрическую).
2. Поскольку вместо нагревателя оттайки используется вентилятор РАЗМОРАЖИВАНИЯ, время работы компрессора сведено к минимуму, поскольку вентилятор РАЗМОРАЖИВАНИЯ (предусмотренный моей схемой) обеспечивает охлаждение холодильника дольше. Нагреватель оттаивания просто увеличивает время работы компрессора за счет более быстрого оттаивания льда на змеевике испарителя.
3. Эта модифицированная схема потребует только половину энергии, потребляемой оригинальной схемой производителя.
4. Поскольку время работы компрессора сведено к минимуму, это продлевает срок службы компрессора.
5. Моя схема снижает потребность в обслуживании холодильника, так как проста без нагревателя оттаивания, без таймера оттаивания и без термопредохранителя.

Минусы:
1. Моя схема не может предоставить морозильник. Эта схема подходит только для холодильников без морозильной камеры, подобных коммерческим охладителям для бутылок.

Однодверный холодильник с ручной разморозкой является самым энергоэффективным из всех, потому что иней на морозильной камере постоянно охлаждает холодильник за счет конвекции, даже во время разморозки, без дополнительных энергоемких компонентов и сложных схем.

Но единственная проблема заключается в том, что его морозильная камера не может выполнять свою функцию во время операции разморозки, основная причина, по которой холодильники без заморозки пришли заполнить этот пробел, хотя это заставляет всех чувствовать, что холодильники без заморозки существуют, чтобы избавить нас от хлопоты ручной разморозки (тоже допустимая дополнительная функция).

Термостат двухдверного холодильника с защитой от замерзания работает так же, как и в однодверном холодильнике с ручным оттаиванием, но в нем отсутствует переключатель ручного оттаивания, поскольку оттаивание автоматизировано с помощью биметаллического термостата, нагревателя оттаивания и таймера оттаивания.

Если мы удалим эти дополнительные компоненты автоматического размораживания и оставим заднюю часть морозильной камеры постоянно открытой, то мы сможем разморозить холодильник вручную, выключив его (холодильник). Потребление энергии заметно больше в двухдверном холодильнике только из-за его нагревателя оттаивания с высоким энергопотреблением.

Кроме того, поскольку накопленный иней уничтожается нагревателем во время цикла оттаивания, он (иней) не используется холодильником эффективно.

В холодильнике с защитой от замерзания предусмотрен вентилятор испарителя только потому, что охлаждение за счет конвекции не может быть эффективным, поскольку змеевик испарителя скрыт, а небольшие вентиляционные отверстия, предусмотренные на внутренней задней части холодильника, не могут обеспечить достаточное охлаждение за счет конвекции. эффективно.

Холодильник без замораживания может обеспечить лед (съедобный) в любое время (даже во время цикла разморозки) только в том случае, если иней на змеевиках испарителя быстро разрушается, что является причиной использования нагревателя.

Если разморозка производится медленно, как в однодверном холодильнике, лед (съедобный) растает вместе с скопившимся инеем на змеевиках испарителя (во время цикла разморозки), что сделает морозильную камеру бесполезной (во время цикла разморозки).

Идея без цели бесполезна. Основные цели моей идеи следующие:

1. Не каждому потребителю нужны морозильные камеры. Простым примером могут быть охладители бутылок. Холодильник без морозильной камеры будет выглядеть аккуратно и чисто для тех, кому не нужны морозильные камеры. Все, что выглядит хорошо, чувствует себя хорошо.
2. Чтобы увеличить пространство на полках холодильника, навсегда сняв морозильную камеру.
3. Автоматизировать оттаивание простым экономичным способом, который экономит энергию с помощью простой схемы.
4. Избавить потребителей от хлопот, связанных с ручным размораживанием, с помощью простой схемы, которая снижает затраты.

Моя идея состоит в том, чтобы эффективно использовать иней, обеспечиваемый змеевиками испарителя, не тратя его впустую, ликвидируя его нагревателем для экономии энергии. Но, если честно, это ничем не лучше холодильника с ручной разморозкой. Прежде всего, моя идея бесполезна для тех, кому нужны морозильные камеры.

Холодильник без морозильной камеры

В моем контуре функция автоматического оттаивания остается неизменной даже после удаления нагревателя оттаивания. В моей схеме компрессор и вентилятор испарителя выключены, когда выключен термостат.

При повышении температуры термостат включает вентилятор испарителя и компрессор, как в однодверном холодильнике с ручной разморозкой.

При увеличении инея на испарителе включается биметаллический термостат, который останавливает компрессор и вентилятор испарителя, а также запускает вентилятор оттайки с помощью реле, независимо от того, включен или выключен термостат контроля температуры. В моей схеме используются 4 биметаллических термостата, включенных параллельно, для максимального размораживания.

Четыре биметаллических термостата расположены по четырем углам змеевика испарителя. Даже если один биметаллический термостат включен, линия включена для оттаивания.

Поскольку разморозка осуществляется вентилятором, а не нагревателем, продолжительность разморозки увеличивается. Весь скопившийся иней эффективно используется вентилятором оттайки для более длительного охлаждения холодильника при выключенном компрессоре для экономии энергии.

В моей принципиальной схеме используется поршневой компрессор. В мою принципиальную схему можно внести изменения для холодильника с инверторным компрессором.

Но моя схема имеет смысл только в том случае, если используется поршневой компрессор, потому что современные инверторные компрессоры не такие мощные, как поршневые компрессоры, с точки зрения эффективности охлаждения.

Я признаю, что поршневые компрессоры потребляют больше тока для запуска, но только в течение очень короткого промежутка времени (искры) (для запуска компрессора).

Инверторные компрессоры работают на постоянном токе, для чего требуются платы выпрямителей, усложняющие цепи холодильников, которые впоследствии могут потребовать обслуживания (иногда частого). Хорошо для производителей, но плохо для потребителей.

Для реализации моей схемы корпус современного холодильника без мороза требует некоторых конструктивных изменений для эффективного охлаждения и энергосбережения. В моей конструкции конструктивные изменения в корпусе холодильника приобретают большее значение, чем сама схема.

Корпус современного холодильника с морозильной камерой и системой воздушного потока показан на схеме ниже.

Для безморозильного холодильника без морозильной камеры две двери не нужны. Эффективность и результативность зависят от схемы и управления потоком воздуха, а также от размещения вентиляторов, как показано на диаграмме ниже. Обратите внимание, что камера сбора воздуха разделена и не зависит друг от друга.

В моей конструкции вентиляционные отверстия не предусмотрены сзади (внутри) возле змеевика испарителя, чтобы не замерзнуть внутри холодильника. Для тех, кому необходимо переоборудовать свои существующие холодильники без мороза в холодильники без морозильной камеры, им необходимо внести необходимые изменения в конструкцию своего холодильника.

Могут возникнуть сомнения относительно того, требует ли мой контур современного холодопроизводительности компрессора и испарителя, поскольку моя конструкция предусматривает охлаждение БЕЗ МОРОЗИЛЬНОЙ КАМЕРЫ.

Предположим, что если охлаждающий потенциал уменьшится, холодильник станет закрытым кондиционируемым контейнером, что увеличит продолжительность охлаждения и уменьшит удержание холода, что увеличит время работы компрессора.

Следовательно, если охлаждающий потенциал современных змеевиков компрессора и испарителя не будет снижен, время работы компрессора значительно сократится без ущерба для эффективности охлаждения.

В обоих случаях общая потребляемая энергия будет одинаковой, как и разница между блоками питания 110 В и 220 В. Но, если используется тот же компрессор (тот, который используется сегодня), срок его (компрессора) жизни увеличивается, так как его износ уменьшается за счет уменьшения времени работы.

Допускаю, что есть и холодильники без мороза без таймеров оттайки и без биметаллических термостатов. Здесь размораживание автоматизировано с помощью электронных термостатов в сочетании со специальной цепью и нагревателем оттаивания. Теперь мы можем найти однодверные холодильники с технологией автоматического размораживания.

Но он работает так же, как холодильник с ручной разморозкой, только я автоматизирую функцию его термостата (удалив переключатель ручной разморозки), чтобы обеспечить разморозку без нашего вмешательства.

Основная причина, по которой мне понадобилось переоборудовать мой холодильник без заморозки в холодильник без морозильной камеры, — это увеличение места на полках и экономия энергии за счет удаления нагревателя оттайки.

В заключение хочу сказать, что холодильник с функцией защиты от замерзания с ручным управлением является САМЫМ лучшим из всех энергоэффективных холодильников, поскольку в моей схеме также используется дополнительный вентилятор оттаивания, существующий вентилятор испарителя и дополнительные компоненты, которые увеличивают стоимость холодильника и потребление энергии. Кроме того, в нем отсутствует морозильная камера. Моя идея — это просто еще один вариант, который может сопровождать сегодняшние варианты холодильников.

Односкоростные поршневые/роторные компрессоры переменного тока всегда лучше инверторных компрессоров постоянного тока с переменной скоростью. Разница ничем не отличается от различий между переменным током Николы Теслы и постоянным током Томаса Альвы Эдисона.

Подведение итогов

Надеюсь, моя схема может кому-то помочь. Прежде всего, я должен БОЛЬШОЕ СПАСИБО за предоставленную мне возможность поделиться своими идеями с вами и со всеми читателями вашего сайта.
