Схемы подключения трех ламп и более

Здравствуйте, уважаемые читатели сайта sesaga.ru. Идею этой статьи подсказал Денис Ж, за что ему большое спасибо.

Люди, не сильно разбирающиеся в электричестве, сталкиваются с проблемой самостоятельного подключения обычных ламп накаливания количеством трех и более штук, а бывают ситуации, когда необходимо к существующей проводке добавить свою.

Например, Вы купили кухонный гарнитур или шкаф купе, и естественно все это с подсветкой. Ремонт в квартире сделан, а провода для подключения лампочек небыли предусмотрены, отсюда возникает вопрос, как все-таки сделать подсветку не нарушив целостности стен и обоев. Выход можно найти всегда.

Я покажу возможные варианты, а все остальное, будет зависеть от Вашей фантазии и умении применить на практике данные советы. Дополнительно можете прочитать статью о том, как правильно подключить люстру.

И так, поехали.
Предположим, что у Вас на кухне или в прихожей есть розетка, от которой можно взять питающее напряжение 220В.

Сделать это можно двумя способами.

Первый самый простой, это когда вся схема подключается к розетке через обычную вилку. Здесь все просто, вилку вставили и про нее забыли, а включаете и выключаете свет обычным выключателем.
Второй способ отличается лишь тем, что Вам надо вскрыть розетку, и провода посадить непосредственно на ее клеммы.

Все работы производите только при отключенном напряжении питания 220В.

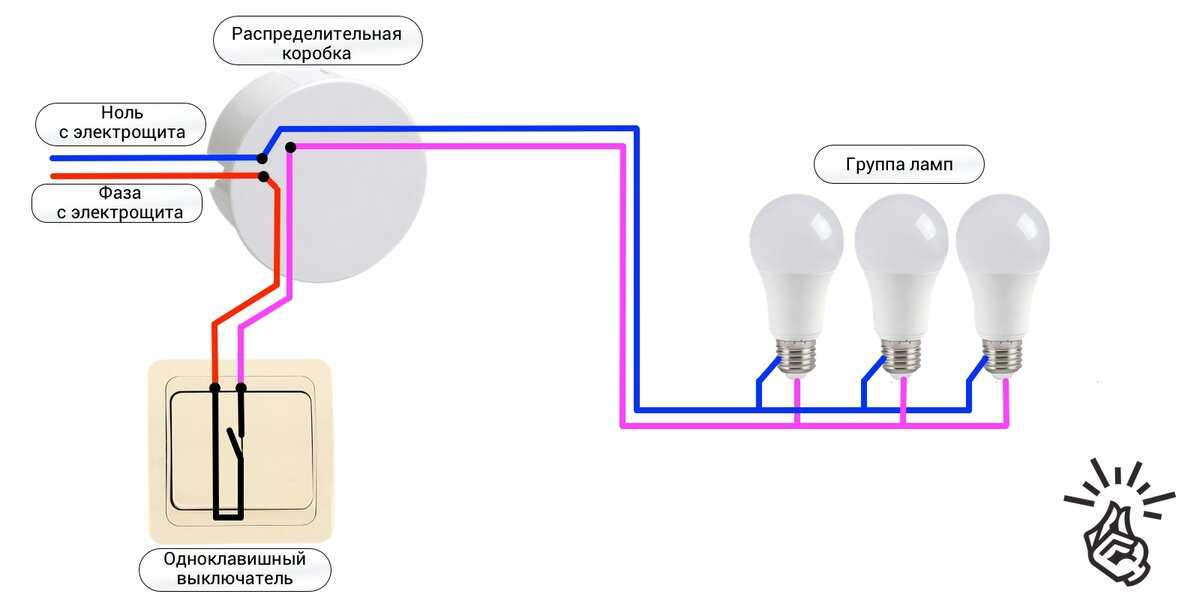

На рисунке ниже показана монтажная схема параллельного соединения трех ламп накаливания с одинарным выключателем, также подключаются светодиодные и энергосберегающие лампы, рассчитанные на напряжение питания 220В. Для более удобного восприятия, все элементы схемы я постарался изобразить так, как бы это выглядело в реальности.

Здесь от розетки к выключателю уходит двужильный провод, где фаза (L) подключается на нижний контакт выключателя и постоянно находится на нем, а нулевая жила (N) минуя выключатель, соединяется в точке (

1) с проводом, уходящим на лампы.
При включении клавиши выключателя фаза (L) с верхнего контакта, уже как (L1), уходит на лампочки, и они зажигаются.

Недостаток такого способа ведения проводки заключается в том, что она получается наружной. Здесь Вам придется думать, как ее спрятать или замаскировать, соответственно и выключатель придется использовать накладной, можно и обычный установить, но тогда потребуется долбить под него дыру.

На следующем рисунке показана эта же схема, но здесь все лампы соединяются уже в одной точке. Это тоже самое параллельное соединение, просто иногда бывает удобно собрать схему именно таким способом, как раз так соединяют лампы в люстрах.

Теперь рассмотрим схему, где используется двухклавишный выключатель.
Здесь до выключателя идет обычный двужильный провод, а вот уже после него выходит тройной. Тут видно, что в середине расположена нулевая жила (

N), являющаяся общей для всех ламп, а по краям идут фазные (L1 и L2).

Схема работает следующим образом: при нажатии, например, левой клавиши выключателя, фаза (L) приходя на нижний контакт выключателя, уже с его верхнего контакта как (L1) уходит на лампы HL1 и HL4 — они зажигается. Почему именно HL1 и HL4, потому что только они подключены к фазе (L1). Думаю понятно.

Теперь, если включить правую клавишу, фаза (L), уже как (L2), с другого верхнего контакта, приходит на лампы HL2 и HL3, и теперь они зажигаются. Как видите все просто.

Сейчас в моду вошли точечные светильники, в которых используются лампы, как с обычным 220В, так и с пониженным 12В напряжением питания. Как правило, к ним идет специальный преобразователь, который питает эти лампы. Помимо того, что он выдает стабилизированное напряжение для ламп, в нем еще предусмотрена задержка подачи питания на 1 – 2 секунды. Т.е. при включении, напряжение не сразу, а постепенно, с нарастающей подается на лампы, тем самым защищая спираль от быстрого износа, а значит, и лампочки будут служить дольше.

Давайте рассмотрим такую схему.

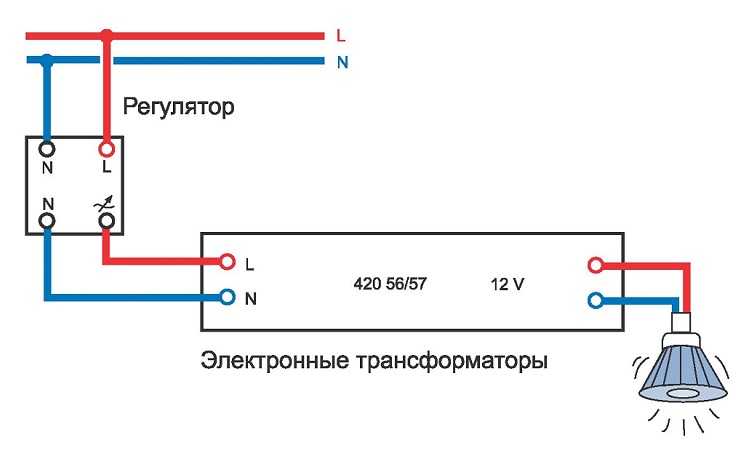

Конструкцию преобразователя, а также его входную и выходную части я показал условно, так как они будут отличаться в зависимости от производителя, но принцип работы таких преобразователей остается тот же.
Питание 220В на него подается через выключатель, а уже с выхода берется стабилизированное напряжение 220В или 12В.

Если Вы хотите установить двойной выключатель, то в схему нужно будет добавить еще один преобразователь, который надо запитать от второй клавиши, ноль (

N) у них остается общим.

Можно вообще обойтись только одним преобразователем, но тут есть существенный недостаток, из-за которого этот вариант, возможно, не всем будет приемлемым. Здесь двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается постоянно включенным, что не очень хорошо.

Не забывайте, что каждый преобразователь рассчитан на определенную мощность, поэтому не сильно увлекайтесь с количеством ламп.

Теперь у Вас не должно возникнуть проблем при подключении трех и более ламп.
Вышла моя новая статья о подключении датчика движения для включения освещения. Рекомендую.
Удачи!
