Схема подключения насоса в колодце: Как подключить насосную станцию к колодцу

Как подключить насосную станцию к колодцу

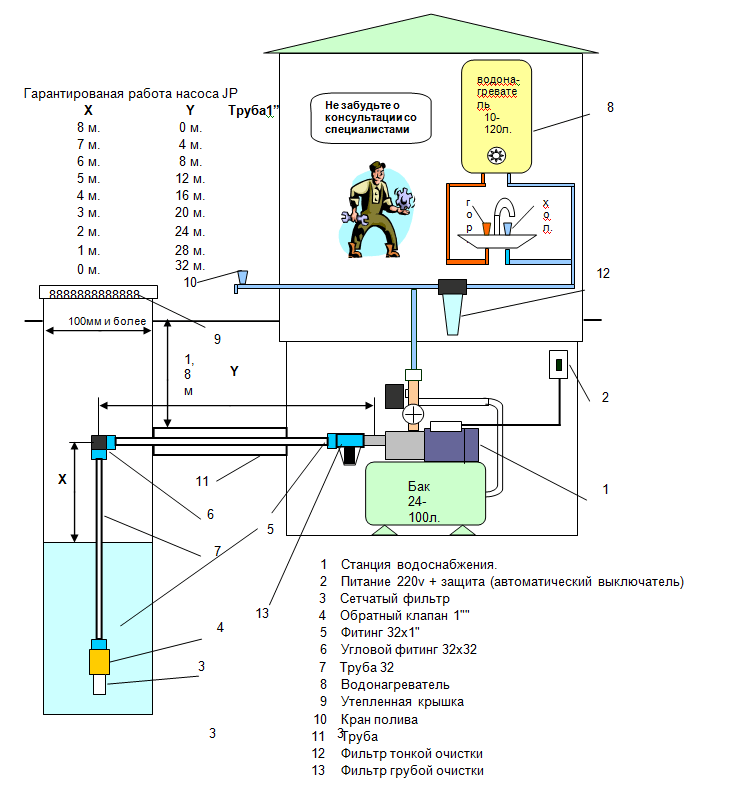

Схема подключения насосной станции к колодцу.

Чтобы обеспечить полноценное водоснабжение в доме или на даче нужно организовать автоматическую подачу воды из колодца или скважины.

Наиболее практичным решением будет подключить бытовую насосную станцию, которая обеспечит бесперебойное водоснабжение в доме.

В этой статье мы рассмотрим схему подключения станции для забора воды из колодца.

Как устроена насосная станция.

Бытовая насосная станция состоит из:

Гидроаккумулятора бака, который имеет внутри резиновую мембрану, которая позволяет удерживать воздух в баке, тем самым создавая давление при наполнении бака водой.

Поверхностного насоса центробежного типа.

Реле давления (включает насос при падении давления и выключает при повышении).

Манометр. Позволяет контролировать давление в гидроаккумуляторе.

Система водозабора с обратным клапаном.

Принцип работы бытовой насосной станции.

Включается насос, вода подаётся из колодца по трубопроводу в гидроаккумулятор бак, когда давление в нём достигнет 2,8 атмосфер, срабатывает реле давления и отключает насос.

Когда в ванной или на кухне открывается кран, вода в кран поступает из бака, давление в баке начинает постепенно падать и когда оно достигнет 1,2 атмосфер, срабатывает реле давления и включает насос.

Когда бак наполнится водой и давление будет опять 2,8 атмосфер, реле отключит насос. Когда водой не пользуются при закрытых кранах, насосная станция находится в режиме ожидания с выключенным насосом.

Где установить насосную станцию.

Существует несколько вариантов мест установки насосной станции.

Станцию можно разместить прямо в доме, для этого подойдёт подвал, котельная, главное условие, чтобы в зимний период температура в помещении не опускалась ниже нуля.

Но у насосных станций есть существенный недостаток – насос станции работает довольно шумно, и периодическое включение насоса будет явно досаждать. Поэтому при установке станции в доме, нужно позаботиться о хорошей звукоизоляции помещения.

Насосную станцию практичней установить прямо у колодца, для этого возле шахты колодца нужно выкопать яму глубиной около 1,5 — 2 метра, сделать на дне бетонную стяжку, стены выложить из газобетонных блоков или кирпича, как вариант отлить бетоном с помощью опалубки.

Сверху ямы устанавливается металлическая крышка с замком. На зиму крышку нужно дополнительно укрывать утеплителем. Такой вариант позволяет полностью избавиться от шума работы станции.

Любой из этих вариантов подходит для работы станции.

Как подключить насосную станцию к колодцу.

Станция устанавливается на прочную опору, как вариант на бетонный постамент и крепится к нему анкерными болтами через резиновые вставки.

Входную магистраль, идущую из колодца к насосной станции, можно изготовить из жёсткого шланга или трубы, обычно используется 32 мм труба.

На торец трубы, которая будет опускаться в колодец, с помощью муфты монтируется обратный клапан, который предотвращает выход воды из трубы обратно в колодец после выключения насоса.

В обратный клапан вкручивается фильтр грубой очистки, с полимерной или металлической сеткой, которая позволит избежать, попадание песка в систему трубопровода. Конец трубы с клапаном и фильтром должен находиться в колодце на глубине не менее 50 см от дна, если расположить глубже, то поток воды будет поднимать песок со дна колодца и часть его неизбежно попадёт в трубопровод.

От клапана уже идёт трубопровод из колодца на поверхность, на месте поворота трубы монтируется фитинг 32 х32 мм. Для трубы нужно сделать боковое отверстие в бетонном кольце шахты колодца.

Чтобы защитить трубу, идущую от колодца к дому от промерзания в зимний период, её нужно проложить в земле на глубине 1,5 – 1,8 м.

Труба подсоединяется к насосу станции с помощью муфты с наружной резьбой 1 дюйм.

Все соединения нужно обязательно герметизировать льном или ФУМ лентой, иначе возможен подсос воздуха в систему и протечка воды.

Как запустить насосную станцию.

Перед запуском нужно согласно инструкции к станции отрегулировать реле давления.

Нужно обязательно залить в систему воду, для этого открываем заливной вентиль и льём воду, пока не заполнится вся система трубопровода. Когда вода польётся через край, заливной вентиль закрываем.

Далее включаем насос в розетку, поначалу в системе всё же будет присутствовать воздух, поэтому нужно слегка приоткрыть заливной вентиль, чтобы вышли остатки воздуха.

В течение 2 х минут должна пойти вода, если вода не пошла, нужно выключить насос и снова повторить заливку воды в систему.

Когда из системы полностью выйдет воздух, бак наполнится водой, создастся давление в баке и реле отключит насос. Дальше насосная станция будет работать в автоматическом режиме.

Схема подключения насосной станции к колодцу на даче или доме

Насосная станция необходима для обеспечения холодного водоснабжения при отсутствии центральной сети или перебоях в ее работе. Источником воды может быть колодец или обустроенная скважина. В первом случае может использоваться стационарная или временная методика. Схема подключения насосной станции к скважине или колодцу зависит от нескольких факторов.

Содержание

1. Выбор места монтажа
2. Схема подключения к колодцу
3. Мобильный вариант
4. Стационарное подключение

Выбор места монтажа

Оптимальное местоположение насосной станции зависит от ее параметров. Учитывается максимальная глубина всасывания, высота подъема, значение давления и номинальная мощность. Они подбираются согласно характеристикам колодца. К ним относится его удаленность от дома, минимальный уровень воды относительно горизонта грунта.

Дополнительные факторы, влияющие на составление схемы подключения насосной станции к колодцу:

• Температура окружающей среды. Влияет на способ прокладки трубопровода – подземный или на поверхности.
• Трудоемкость обслуживания. Если станция будет находиться вне дома – работы по ремонту и обслуживанию проводятся без затруднений.
• Параметры электросети – максимальная мощность нагрузки и возможность подключения электропитания к насосной станции.

Оптимальная схема составляется на основе рекомендаций производителя. В техническом паспорте указываются максимальные и минимальные температурные воздействия, разрешенная степень влажности окружающего воздуха и характеристики электросети.

Схема подключения к колодцу

Общая концепция разработки метода организации автономного водоснабжения включает в себя насосную станцию, подключенную трубопроводом к колодцу и магистрали в доме. Важным моментом является выбор расходных материалов и комплектующих. Работы лучше всего проводить летом.

Этапы проектирования:

1. Выбор места расположения станции.
2. Составление схемы прокладки трубопровода.
3. Комплектация подающей магистрали.
4. Меры защиты системы.

Подробности зависят от способа подключения насосной станции. Для каждого конкретного случая выбираются оптимальные комплектующие.

Мобильный вариант

Он актуален при сезонной организации водоснабжения на даче. Преимуществом является возможность использования маломощной насосной станции. Место ее положения – максимально близко к колодцу. Установка монтируется на ровную поверхность, защищенную от дождя тентом.

В этом случае устанавливают трубопроводы с муфтовым резьбовым соединением – цанговой муфтой. Материал изготовления – сшитый полиэтилен. Они обладают достаточной гибкостью, с помощью муфт можно сделать разветвленную систему для поливки приусадебного участки и водоснабжения дачи.

Компоненты схемы временного подключения насосной станции к колодцу:

• подающая магистраль – сетчатый фильтр для грубой очистки и обратный клапан;
• распределительный трубопровод – кран для перекрытия подачи воды, фильтр тонкой очистки;
• устройства безопасности – реле давления, подключенное к гребенке, манометр.

Во время составления схемы нужно минимизировать число поворотов трубопровода. Максимальный уклон распределительной магистрали не должен превышать допустимый.

Стационарное подключение

Для этого варианта организации водоснабжения обустраивают отдельное помещение. Чаще всего это подвал или цокольная комната. Она должна быть утеплена, так как воздействие отрицательных температур на станцию или воду в трубопроводе может привести к выходу системы из строя. Дополнительно обеспечивается нормальная вентиляция.

Подающий трубопровод располагается под землей, ниже уровня промерзания грунта. Материал изготовления труб — ПВХ, полипропилен или полиэтилен. Рекомендуется сделать наружное утепление из теплоизолирующей скорлупы.

Перечень компонентов схемы подключения совпадает с вышеописанным, с добавлением таких элементов:

• распределительная магистраль имеет сливную трубу для удаления воды из труб в доме;
• рекомендуется установить накопительный бак, расположенный в самой высокой точке системы;
• если есть вероятность перебоя электроэнергии – насосная станция подключается к ИБП или автономный генератор электричества.

Помимо корректной установки необходимо своевременно выполнять проверку работы системы. Делаются работы по очистке труб, проверяется целостность мембраны расширительного бака, контролируется состояние насоса. Уровень воды в колодце не должен быть ниже расположения конца подающего патрубка.

Поделиться с друзьями

Цепи электроскважинных насосов

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Могу ли я запитать свой сарай напряжением 120 вольт от сети колодца на 240 вольт? Установка 3-проводной цепи 240 вольт для панели скважинных насосов, выделенной цепи для скважинных насосов.

Видео по электрике №1 Как подключить генератор к панели дома Использование комплекта блокировки автоматического выключателя для резервного питания ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube и подпишитесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

Цепь колодезного насоса 240 В
Электрика Вопрос: Могу ли я запитать свой сарай напряжением 120 вольт от колодезной цепи 240 вольт?
У меня есть действующая электрическая сеть на 240 вольт для скважинного насоса.

• У меня есть электрическая сеть на 240 вольт для скважинного насоса.
• Строю сарай рядом с колодцем.
• Могу ли я подключиться к одному горячему проводу и нейтрали, чтобы подать питание 120 вольт на сарай от распределительной коробки насоса?

Спасибо.

Этот вопрос по электропроводке поступил от Аллена, домовладельца из Уэйнсборо, штат Пенсильвания.

Дополнительные комментарии: Отличный сайт, особенно с возможностью задать вопрос и получить ответ.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Аллен.

Применение: Установка контура скважинного насоса на 240 В и питание сарая.
Уровень квалификации: от среднего до продвинутого, лучше всего устанавливать лицензированным электриком или подрядчиком по электротехнике.
Необходимые инструменты: базовый ручной инструмент для электриков, тестер напряжения, землеройное оборудование или лопаты.

Приблизительное время: Зависит от личного опыта и умения работать с инструментами, а также от состояния почвы, на которой будет проложена электропроводка.
Меры предосторожности: Определите цепь насоса или источник питания, выключите его и пометьте примечанием, прежде чем приступить к работе с проводкой и соединениями. Работа в электрическом щите опасна из-за опасности вспышки дуги и возможности поражения электрическим током.
Примечание. Монтаж проводки контура насоса должен выполняться в соответствии с местными и национальными электротехническими нормами и при наличии разрешения и после проверки.

Ограничения выделенного контура скважинного насоса на 240 В

• Требования к контуру скважинного насоса
  • Цепь 240-вольтового насоса скважинного насоса не имеет нейтрали, поэтому вы не можете получить 120-вольтовое напряжение, не сделав ничего небезопасного.
• Выделенный контур для скважинных насосов
  • Контур скважинного насоса представляет собой специальный контур, предназначенный только для нагрузки скважинного насоса.
• Питание 120 В для освещения и обогрева насосной станции
  • Сарай Лучше всего установить новый контур в вашем сарае, а контур скважинного насоса оставить как есть.
  • Это обычное упущение при подключении питания к колодцу или насосной станции.
• Электрическая панель насосной станции
  • Я рекомендую установить вспомогательную панель, особенно если есть сарай или насосная, которые обеспечат возможность подключения дополнительных цепей на 120 вольт для освещения и выхода для замораживающей ленты или других нагревательных устройств для предотвращения замерзания водопроводных труб.
  • В большинстве случаев, таких как ваш, вы ограничены контуром насоса, и это все. Как описано, для некоторых применений это вполне годится, но есть альтернативный способ подачи скважинного насоса и подачи электроэнергии в сарай или насосную, как описано далее.
• Установка трехпроводной цепи 240 В для панели скважинных насосов

  • Возможно, лучше установить кабелепровод большего размера и подключить более крупную 3-проводную цепь на 240 В и заземление для питания вспомогательной панели.
  • Затем предусмотреть цепь 240 для скважинного насоса от щита, и как минимум одну цепь 120 вольт для освещения и коммуникационную розетку GFI.
  • Всегда лучше планировать свои электрические цепи и учитывать все потенциальные устройства, которые могут быть использованы или добавлены, чтобы цепь могла быть правильно рассчитана и сконфигурирована.

Подробнее о проводке скважинного насоса

Коды электроснабжения дома

Электрический провод для дома

• Электрический провод0 для дома 23 90510 Электрический провод0 для дома
• Полный список типов электрических проводов и деталей, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.

Для получения дополнительной информации о схеме подключения на 220 В
Схема подключения на 220 В

Электропроводка Электрическая розетка 220 В

• Домашняя электропроводка включает
• Розетки 110 вольт.
• Розетки 220 вольт.
• емкостей, которые есть в каждом доме.
• Посмотрите, как подключаются электрические розетки в доме.

Вам также может быть полезно:

Видео по электромонтажу #2 Домашняя электропроводка Видео по этой теме и не только Загляните на мой канал на YouTube и подпишитесь!

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. 9001 90049. Электропроводка 3-проводной и 4-проводной шнур сушилки и розетка сушилки Поиск и устранение неисправностей и ремонт электропроводки Проводка Методы модернизации электропроводки Коды NEC для домашней электропроводки ….и многое другое. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает в себя: Проводные выходы GFCI Электрические схемы для подготовки к дому 120 Volt и 240 Volt Optlets Wiring Switcheres 9004 9004 9005 9005. ELECTION 9005. ELECTION 9005. ELECTION 9005. ELECTION 9005. ELECTION 9005. ELECTION 9005 9001 9001 9001 9001 9001 9001 9001 9001 9001 9001 9001 9001 9001 9004 9001 9004 9001

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Компоненты типичной погружной насосной установки

Вы когда-нибудь смотрели на некоторые детали и задавались вопросом: «Куда это относится?» или «Как эти части работают вместе?» В установке погружного насоса есть несколько различных продуктов, которые работают вместе, играя важную роль в общей работе погружного насоса. Некоторые продукты могут играть более важную роль, но если убрать одну часть, вы и ваша помпа окажетесь в опасности.

В этом посте мы рассмотрим различные продукты для погружных насосов, каковы их роли и как они работают вместе. Давайте взглянем.

1. Погружной насос
2. Обратный клапан
3. Адаптеры Easy Tie
4. Зажимы
5. Комплекты термоусадочных соединений
6. Предохранитель крутящего момента
7. Страховочная веревка
8. Кабель насоса
9. Кабельные ограждения
10. Кабельные стяжки
11. Адаптеры без приямка
12. Веревочные вешалки
13. Крышки для скважин
14. Вставные адаптеры
15. Клапаны управления потоком
16. Тройники резервуара
17. Реле давления
18. Манометры
19. Предохранительные клапаны
20. Дренажные клапаны
21. Шаровые краны
22. Осадочный фильтр

1. Погружной насос

Погружной насос позволяет перекачивать воду из-под земли. Они предназначены для очень эффективного выталкивания воды на поверхность.

2. Обратный клапан

Размещение и количество обратных клапанов, необходимых для системы, зависит от глубины установки насоса в скважине. Для установки на высоте 200 футов или меньше требуется один обратный клапан на нагнетании насоса и один на поверхности скважины. Для установок на глубине 200 футов или глубже может потребоваться несколько обратных клапанов. Во время установки необходимо учитывать вес трубопровода, водяного и погружного насоса, потерю напора клапанов, потери на трение в трубопроводе, скорость воды и гидравлический удар. Чтобы узнать больше об обратных клапанах и их работе, ознакомьтесь с обзором обратных и донных клапанов.

3. Адаптеры Easy Tie

Переходники для легкой стяжки ввинчиваются в напор обратного клапана на погружном насосе и вставляются в стояк из полимерного материала. Второй переходник может быть ввинчен в безамбарный переходник на устье скважины, а затем подсоединен к стояку из полимерного материала. Проушина с отверстием или проушина для троса обеспечивает простое средство для надежного крепления страховочного троса или троса или для крепления погружного насоса к устью скважины в случае повреждения трубы. Доступен в бронзе и нержавеющей стали.

4. Зажимы

Шланговые хомуты предназначены для герметизации полипропиленовой трубы и фитингов с зазубринами, обеспечивая надежное водонепроницаемое соединение и соединение, защищенное от отрыва. Использование хомута из нержавеющей стали марки 300 гарантирует, что хомут прослужит в течение всего срока службы системы при установке в водяных скважинах или там, где требуется максимальная коррозионная стойкость. Для более подробного ознакомления с зажимами посетите веб-семинар «Руководство по зубчатым зажимам для профессионалов».

5. Комплекты термоусадочных соединений

Комплекты для сращивания с термоусадкой предназначены для подводных электрических соединений между кабелем насоса и проводами двигателя насоса. Соединение выполняется путем обрезки кабелей в шахматном порядке для уменьшения внешнего диаметра кабеля. Это важный шаг для снижения риска повреждения соединения из-за истирания при опускании насоса в скважину. Чтобы поближе познакомиться с комплектами для сращивания, загляните в наш блог «Что, черт возьми, такое термоусадочные комплекты?»

6. Ограничитель крутящего момента

Предохранители крутящего момента

специально разработаны для удержания погружного насоса в центре и предотвращения скручивания обсадной колонны. Ограничители крутящего момента также защищают кабель насоса и обычно устанавливаются непосредственно над насосом на стояке. Их можно устанавливать на стояк диаметром 1″ и 1-1/4″. Чтобы узнать больше об ограничителях крутящего момента, посетите наш блог Зачем устанавливать ограничители крутящего момента?

7. Страховочная веревка

Страховочный трос может быть подключен непосредственно к погружному насосу и закреплен на устье скважины. Основная функция заключается в предотвращении разъединения труб, что может привести к потере насоса на дне скважины. Страховочная веревка также может обеспечить резервную копию, позволяющую монтажнику вытащить насос из скважины в случае выхода из строя стояка. К каждому насосу должен быть прикреплен предохранительный трос перед его подвешиванием в колодце. Чтобы ознакомиться с различными типами страховочных веревок, посетите наш блог «Все о различных типах страховочных веревок».

8. Кабель насоса

Кабель погружного насоса используется для питания погружных насосов. Типичные насосы, используемые в погружных насосных установках, представляют собой двух- или трехпроводные насосы. Двухпроводные насосы имеют пусковой конденсатор, встроенный в погружной двигатель, тогда как трехпроводные насосы не имеют встроенного конденсатора в двигатель, им требуется блок управления, который обычно находится в насосной станции на устье скважины. Чтобы узнать больше о кабеле помпы, ознакомьтесь с нашим постом «Как получить накачку о кабеле помпы».

9. Защита кабеля

Кабельные ограждения удерживают стояк по центру в колодце, чтобы предотвратить повреждение провода насоса. Если кабель насоса не защищен должным образом, изоляция проводов, питающих насос, может изнашиваться из-за трения о внутреннюю часть обсадной трубы. Каждый раз, когда насос останавливается или запускается, вся установка движется в ответ. После многих лет такого действия изоляция проводов истончается, что приводит к короткому замыканию.

10. Кабельные стяжки

Кабельные стяжки

используются для надежного крепления стояка к кабелю насоса между ограждениями кабеля. Некоторые правила требуют, чтобы кабельные стяжки крепились к стояку с интервалом не более 10 футов друг от друга. Посетите наш блог «Типы кабельных стяжек», чтобы познакомиться с ними поближе!

11. Адаптеры без ямы

Адаптеры без канавок ползункового типа позволяют легко соединить стояк от погружного насоса к подземной сливной трубе. Напорная труба переносит воду в ваш дом ниже уровня замерзания. Резьбовой отвод на колене без приямка позволяет подсоединять переходник к подъемной трубе для подъема стояка и узла насоса из скважины. Чтобы поближе познакомиться с адаптерами без ямок для слайдов, ознакомьтесь с Адаптеры без ям для слайдов и катушек: в чем разница?

12. Веревочные подвески

Знаете ли вы, что вешалки для веревок были изобретены Мелом Бошартом и доступны только в Boshart Industries? Канатные подвески были разработаны для обеспечения более простого способа надежного крепления страховочного троса к обсадной колонне скважины на устье скважины, а не для крепления троса непосредственно к другим внутренним компонентам. Канатную подвеску можно легко снять и отложить в сторону, когда насос вытаскивают из скважины, если скважину необходимо заменить или обслужить. Чтобы узнать больше о страховочных веревках и подвесках для веревок, ознакомьтесь со всеми типами страховочных веревок.

13. Крышки скважин

Крышки скважинные предназначены для закрытия верхней части обсадной трубы скважины. Они препятствуют попаданию мусора в скважину. Существует множество типов крышек колодцев, но все они обеспечивают водонепроницаемое уплотнение для защиты колодца от любых загрязнений. Чтобы узнать больше о различных типах крышек колодцев и различных материалах, из которых они изготавливаются, ознакомьтесь с этой записью в блоге.

14. Адаптеры вставок

Адаптер вставки имеет один конец, который является вставкой, а другой конец — MPT (наружная трубная резьба). При подвешивании насоса на стояке рекомендуется использовать удлиненный вставной переходник для дополнительной защиты насоса от случайного выдергивания из вставки. Вы также можете зажать вставные фитинги двойным или тройным зажимом, чтобы соединение никогда не проскальзывало. Подробнее о фитингах с бронзовыми вставками читайте в нашем блоге 4 Особенности фитингов с бронзовыми вставками.

15. Клапаны управления потоком

В любой скважинной установке регулятор расхода обеспечивает защиту погружного насоса в малодебитных скважинах. Регуляторы расхода позволяют водоносному горизонту поддерживать статический уровень воды в скважине и не позволяют ему опускаться ниже уровня погружного насоса, чтобы предотвратить работу насоса всухую из-за перекачивания скважины. Вы можете установить регулятор расхода в любом месте между погружным насосом и тройником бака на соединении с напорным баком, но их можно использовать и в других местах. Чтобы немного глубже погрузиться в управление потоком, ознакомьтесь с нашим блогом «Что, черт возьми, такое управление потоком?»

16. Тройники бака

Тройники для резервуаров

— это многопортовые фитинги, специально предназначенные для подключения резервуара к системе водоснабжения. Наличие нескольких портов позволяет одному фитингу выполнять работу восьми или более фитингов. Соединение на ногах идет к баку, а одно из боковых соединений идет к насосу. Другое подключение идет к водопроводной системе. Затем вода из насоса может поступать либо в бак, либо напрямую в водопровод. Чтобы поближе познакомиться с футболками-майками, загляните в наш блог «Почему не все футболки-майки одинаковы».

17. Реле давления

Реле давления контролируют работу погружного насоса благодаря встроенной диафрагме, которая перемещается вперед и назад, реагируя на давление в системе водоснабжения. Реле давления выпускаются в стандартных, средних и тяжелых моделях, рассчитанных на широкий спектр электрических параметров и значений давления. Для получения дополнительной информации о реле давления посетите наш блог Как правильно настроить реле давления.

18. Манометры

Манометр позволяет легко контролировать работу системы давления и подтверждать настройки реле давления включения и выключения. Они устанавливаются в один из двух обращенных вверх дополнительных портов на тройнике резервуара. Манометры, заполненные глицерином, могут уменьшить любое движение, которое может произойти на стрелке индикатора из-за вибрации системы. Дополнительную информацию можно найти в нашем блоге «Когда выбирать жидкостный или сухой манометр».

19. Предохранительные клапаны

Предохранительный клапан обеспечивает защиту водопроводной системы от избыточного давления в случае выхода из строя реле давления, что позволяет системе продолжать наращивание давления выше предварительно установленного давления реле. Чрезмерное давление может привести к серьезному выходу из строя водопроводной трубы и компонентов водопровода, что может привести к повреждению водой. Подробнее о предохранительных клапанах читайте здесь.

20. Дренажные клапаны

Сливной клапан установлен во втором порту для принадлежностей, обращенном наружу. Дренажные клапаны служат средством для отбора проб воды, забора воды из систем и обеспечивают доступ для слива бака и системы водоснабжения, если гидробак необходимо заменить. Сливные клапаны также известны как отстойные краны или сливные клапаны котла.

21. Шаровые краны

На стороне нагнетания напорного бака должен быть установлен шаровой кран, обеспечивающий изоляцию водопроводной системы от напорной системы водозаборной скважины. Шаровые краны позволяют перекрыть подачу воды в дом в случае выхода из строя компонента водопроводной системы. Для получения дополнительной информации о шаровых кранах посетите наш блог «Что, черт возьми, такое шаровой кран?»

22.
