Схема подключения инфракрасного теплого пола + фото и видео

Краткое содержание

• 1 Что представляет собой инфракрасный теплый пол?
• 2 Укладка и подключение напольного отопления пленочного типа
• 3 Подготовка основания
• 4 Расчет напольного отопления
• 5 Устройство напольного отопления
• 6 Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Инфракрасный пленочный теплый пол используется под разные типы декоративного покрытия – плитку, паркетную доску, линолеум и другие. Схема его укладки своими руками достаточно проста. Получить готовое напольное отопление можно за несколько часов.

Инфракрасный пленочный теплый пол под декоративные покрытия

Что представляет собой инфракрасный теплый пол?

Данный вид напольного отопления формируется из нагревательных элементов пленочного типа. Их изготовляют из полиэтилена. Внутри пленочный пол заполнен карбоновой пастой.

Устройство пленочного пола

Отдельные нагревательные участки соединены между собой медными шинами, которые также впаяны в конструкцию.

Когда пленочный пол подключают к сети, карбоновые элементы начинают выделять тепло. Образовавшееся инфракрасное излучение характеризуется длиной волны от 5 до 20 мкм.

Особенностью данной отопительной системы считается то, что она не пересушивает воздух, что наблюдается при использовании традиционных радиаторов. Создаваемая среда является максимально комфортной для человека.

Теплый воздух концентрируется на уровне до 1,5 м. Сверху температура немного ниже. Такие параметры воздуха считаются идеальными для пребывания человека.

Также преимуществом данной системы является то, что произведенное ею инфракрасное излучение нагревает все окружающие предметы. Таким простым способом в несколько раз повышается ее эффективность. При этом полностью отсутствует негативное влияние на человека или домашних животных.

Укладка и подключение напольного отопления пленочного типа

Установить теплый пленочный пол своими руками не составит труда, если знать несколько секретов и следовать инструкции от производителей.

Пошаговая инструкция подключения пленочного теплого пола своими руками

Подготовка основания

Пленочный пол можно укладывать на старое покрытие. В этом случае существуют лишь ограничения к качеству основания. Оно должно быть ровным, а перепады – не больше 3 мм. Если основание не соответствует стандартам, заливается тонкая стяжка.

[ads-mob-1][ads-pc-1] На следующем этапе готовится место для установки терморегулятора. В стене на высоте 20-25 см от поверхности пола при помощи дрели со специальной насадкой проделывается отверстие глубиной 1-2 см (размер зависит от модели терморегулятора). От углубления прорезывается штроба, которая должна доходить до пола. В дальнейшем в образовавшуюся канавку будут укладываться кабели для подключения напольного отопления к сети и терморегулятору. Как выглядит один из вариантов пирога инфракрасного подогрева пола

Также для получения эффективной системы под нагревательные элементы необходимо укладывать гидроизоляцию. Можно использовать обычную полиэтиленовую пленку толщиной не меньше 50 мкм. Во время укладки все стыки надежно герметизируют клейкой лентой.

После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка. Использовать теплоизоляцию с покрытием из алюминиевой фольги недопустимо.

Расчет напольного отопления

Схема укладки своими руками инфракрасного отопления подразумевает:

• нежелательно устанавливать пленочный теплый пол под массивную мебель, бытовые приборы; Правильное подключение инфракрасного теплого пола в комнате с мебелью
• площадь, которую будут занимать нагревательные элементы, должна составлять не меньше 70%. При меньшем значении эффективность отопления будет небольшой;
• перед монтажом термопленки составляют план размещения всех элементов. Ее разрезают своими руками по размеченным линиям, чтобы получить куски оптимального размера. Делать это в другом месте запрещено, поскольку можно повредить нагревательные элементы;
• первая полоса термопленки должна размещаться на расстоянии 10 см от стены.

Устройство напольного отопления

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

• Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать – не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга. Устройство греющей плёнки
• Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
• Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.
• Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
• Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно. В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу
• Перед подключением системы к терморегулятору производят ее испытание. Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
• Установка датчика температуры осуществляется под пленкой ближе к середине второй секции. Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
• Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки. Инструкция по монтажу нагревательной пленки
• Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
• После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.
[ads-pc-2][ads-mob-2]

Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Подключение теплого пленочного пола, схема теплого пола

Опубликовано: 09.09.2022

Содержание

Чем больше дорожает отопление в платежке, тем чаще люди продумывают альтернативные системы обогрева своих домов. Весьма популярной и разумной идеей стало подключение теплого инфракрасного пола

Особенности теплого инфракрасного пола

Теплый инфракрасный пол представляет собой нагревательные карбоновые полоски. Причем система продолжает работать даже при механической порче отдельных сегментов и полос. А все благодаря параллельному соединению.

Если сравнивать пленочный инфракрасный пол с водяным и кабельным аналогом, стоит отметить его универсальность, гибкость, мобильность и устойчивость к механическим повреждениям. Совместимость с любым напольным покрытием, будь то ламинат, паркет, доска или линолеум, а также адекватная цена делают инфракрасную систему одной из наиболее желанных в современном доме.

Знаете ли вы, что тепловая температура полосы не способна вырасти больше 45⁰С? Из-за невозможности перегрева система подходит для синтетических и натуральных полов.

Сфера применения ИК теплого пола: практически любые горизонтальные, вертикальные и наклонные поверхности. Это может быть пол, стена, потолок, зеркало, картина, ковер, игровая зона ребенка или спальное место домашнего питомца. Случаются ситуации, когда термопленкой пользуются для аварийного обогрева помещения в момент отключения центрального отопления (чрезвычайная ситуация, ремонтные работы и т. д.)

Вот в каких случаях рекомендуется подключение пленочного теплого пола:

• когда нужно сэкономить пространство — малая толщина пленки с теплоизоляцией подходит для комнат с низкими потолками;
• когда нужно сэкономить время — на монтаж с подключением электричества к теплому полу потребуется несколько часов, после установки система сразу готова к эксплуатации;
• когда нет возможности вмешиваться в структуру пола — инфракрасная пленка рекомендована под готовое напольное покрытие, не требует «мокрых» работ.

Зачем нужен термостат

Подключение системы теплого пола в централизованное электропитание является самой трудоемкой частью монтажа. Хотя сама укладка делается быстро и не требует каких-то профессиональных знаний.

Обращаем ваше внимание на наличие термостата в конструкции. Термостатное устройство отвечает за стабильность температуры в системе, без него владельцу пришлось бы заниматься включением и отключением отопления вручную, а также существенно тратиться на оплату электроэнергии. Благодаря термостату (он же терморегулятор) вам удастся без проблем выполнить подключение теплого инфракрасного пола к сети.

Обычно к теплому ИК-полу подбирают термостат на 3 кВт, подключают его или к розетке, или непосредственно к щитку. Если приобретать продукцию хорошей фирмы, то приложенная инструкция поможет подключить систему без чрезмерного труда.

Важный момент: важно расположить инфракрасную пленку так, чтобы контакты для подключения пленочного теплого пола располагались поближе к терморегулятору, с той же стороны. Это сократит проводку, облегчит доступ к управлению.

Когда вы планируете подключение электричества к теплому полу, можете выбрать наружный или скрытый вариант монтажа терморегулятора. Наружный — это когда устройство просто закрепляется на стене, а скрытый требует организации штроб для проводки и углубления для термостата. Второй вариант, безусловно, более эстетичный и аккуратный. Разные терморегуляторы требуют различных условий для оптимальной работы: большинство располагают на уровне 1,2 — 1,5 м над уровнем пола, другие монтируют на высоту до 0,3 м.

Как определиться с сечением провода

Первое правило: в нагревательных матах использована медная шина, поэтому подбирать провода надо из того же материала — исключительно из меди.

Не соединяйте с алюминиевой проводкой и не создавайте себе проблем с выгоранием контактов и окислением металла.

Второе правило: оптимально подключение электричества к теплому полу делать через многожильные провода — они гораздо гибче монолитных одножильных.

И третье правило. При выборе проводки надо определиться с сечением. Главное — знать квадратуру помещения и мощность самой пленки. Каждый квадратный метр материала потребляет определенную мощность, на рынке представлены пленки с мощностью потребления 150 — 500 Вт/м².

Пример такого расчета довольно прост. Допустим, домашний пол площадью 20 м² застелен ИК-пленкой мощностью 150 Вт/м². Нам нужно рассчитать общую мощность теплого пола (150 Вт/м² · 20 м² = 3000 Вт). Мы получили значение 3 кВт.

Если суммарная мощность теплого пола превышает 2 кВт, желательно ставить отдельный автомат для гарантии надежной эксплуатации проводки в квартире.

Далее находим токовую нагрузку по мощности, подставляем в формулу: I = P/Ucosϕ, в которой I — искомая токовая нагрузка теплого пола, P — суммарная мощность пленки, cosϕ — коэффициент мощности, равный единице для бытовых приборов. Итак, в нашем примере I = 3000/220 = 13,6 А.

Смотрим расчетные таблицы в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией», получаем сечение 1,5 мм² для медных жил. Но лучше взять сечение с запасом (2,5 мм²), учитывая вредную «привычку» многих производителей экономить на материале и занижать реальное сечение провода.

Как подключить к электричеству

В комплектацию входят клеммы для подключения электричества к теплому полу и битумная изоляция для фиксации и защиты соединений от мусора и влаги. Питающий провод после установки в зажим нужно четко уложить на медный элемент термопленки и обжать плоскогубцами. Датчик температуры пола, идущий в комплекте с терморегулятором, закрепляется битумной лентой в нижней части полосы нагревательного элемента. Располагайте датчик в таком месте, где не ходят, чтобы не повредить устройство при эксплуатации.

Лучше всего сделать углубление в месте монтажа термодатчика, чтобы пол получился идеально ровным.

А теперь подробнее о схеме подключения теплого пола.

1. Из каждой секции ИК-пленки выходит пара проводов, они подключаются к контактам термостата.
2. В схеме теплого пола используется параллельное подключение.
3. Первый метод подключения предполагает вывод фазы и ноля в распределительную коробку или подрозетник, в котором питающие провода соединяются параллельно. И уже после этого выводы включаются в терморегулятор. Наличие коробки и множество проводов — относительный минус метода.
4. Более простое подключение теплого пола к электричеству по схеме «шлейфования» выглядит так: фаза подходит к шине первого куска пленки, подсоединяется к клемме и дальше ведется до клеммы другого куска и т. д. Провод разрезать возле клемм не нужно. И аналогично подключают ноль. Такую схему подключения теплого пола можно назвать «параллельным подключением без распайки».

Предлагаем еще несколько важных правил, как подключить пленочный теплый пол к терморегулятору и сети. Во-первых, нужно соблюдать последовательность — все контакты должны располагаться у стены поближе к термостату, таким образом экономится проводка. Во-вторых, матовая часть ИК-пленки должна оставаться вверху, а медный проводник «смотрит» вниз. В-третьих, когда дело доходит до подключения клемм, ламинацию отводят на несколько миллиметров (примерно 9 — 10 мм), и это расслоение серебряной и медной шины поможет качественно зафиксировать проводник.

Исключительно по центру монтируют контакты на шине, при этом одна часть должна касаться к медному проводнику, другая — находиться с внутренней стороны пленки. Только после такого аккуратного «центрирования» можно обжимать клеммы пассатижами. После обжатия проводится контроль надежности фиксации. Контакты изолируются двумя кусочками битумной лентой изнутри и снаружи.

Иногда возникает необходимость убрать часть полотна. Тогда все участки медных шин качественно изолируют битумной пленкой и обрезают лишний кусочек пленки.

Включение терморегулятора в сеть производится по инструкции производителя. Далее вам остается запитать термостат от ближайшей розетки, которая подключена проводом не меньше 2,5 мм². Если стена не гипсокартонная, придется проделать отверстие под коробку и штробы для проводки. Затем термостат устанавливается в подрозетник, если он вмонтирован рядом с розеткой, от нее ведется фаза и ноль к устройству. В штробу складываем питающие провода теплого пленочного пола, а также провод термодатчика, и все провода подключаем к регулятору температур.

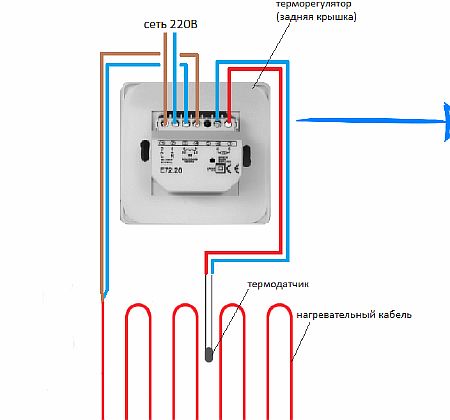

Фаза и ноль от розетки идут к крайним клеммам термостата, датчик — на пару клемм с противоположной стороны, а ноль и фаза от пленочного пола подводятся к двум оставшимся клеммам регулятора.

Схема теплого пола может быть другой, если пленка уложена на достаточно большой площади — свыше 20 м². Специалисты советуют выделять отдельную кабельную линию от щитка до термостата. Для подключения пленочного теплого пола таким способом потребуется отдельный автомат. Также желательно на эту линию поставить УЗО или диффавтомат.

Видео о подключении теплого инфракрасного пола

Смотрите, как просто подключить пленочный теплый пол своими руками.

Схема подключения инфракрасного теплого пола через термостат

Обычно пленочное покрытие используется для укладки под ламинат, паркетную доску и линолеум. Уложить его на поверхность очень просто, нужно лишь расположить листы встык. Единственное, что может вызвать трудности, это подключение системы к сети 220 Вольт. Чтобы у вас не возникло вопросов при установке, рекомендуем посмотреть 2 простые схемы подключения инфракрасного теплого пола через терморегулятор.

Сразу обращаю внимание на то, что подключение без терморегулятора делать неразумно. Это устройство делает систему отопления автоматической, а также позволяет экономить до 40% электроэнергии, а это достаточно высокий показатель при расчете потребления электроэнергии теплыми полами.

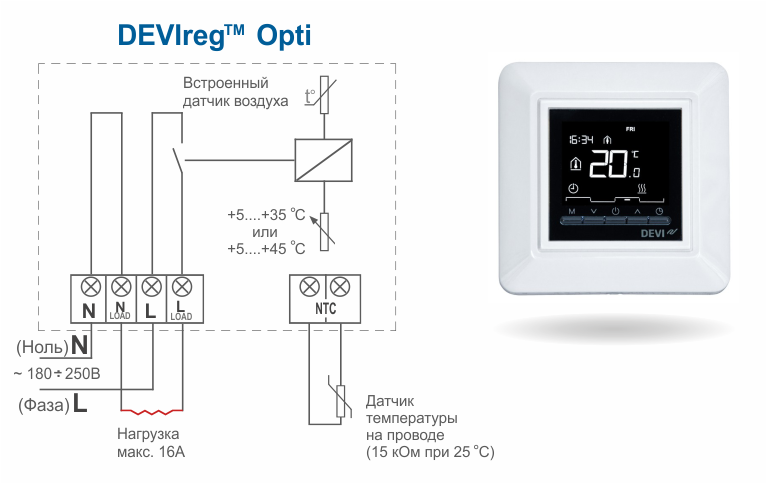

Итак, типовая схема подключения инфракрасной пленки через терморегулятор выглядит следующим образом:

Как видите, все довольно просто — вход фаза и ноль подключаются к соответствующим клеммникам на терморегуляторе. Из оставшихся четырех разъемов идут проводники к датчику температуры и непосредственно инфракрасным обогревателям. Небольшой недостаток такой схемы в том, что провода будут пересекаться и путаться. Чтобы этого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками:

В этом случае проводное соединение не так уж и запутанно. Все фазные проводники намотаны сверху, а нули снизу. На работоспособность системы это не повлияет, но в то же время такой вариант разводки убережет начинающего электрика от путаницы фаз и нуля. Очень важное требование — будьте внимательны и подключайте только одноименные разъемы, как показано на схеме.

Вот и все, что я хотел вам рассказать по этому вопросу. Надеемся, что предоставленные электрические схемы подключения пленочного теплого пола через терморегулятор были для вас понятны и полезны. Также рекомендуем ознакомиться с технологией укладки материала на представленном ниже видео-примере.

Видеоинструкция по укладке инфракрасной пленки от Caleo
