Как подключить вытяжной вентилятор

При подключение вытяжного вентилятора необходимо соблюдать несколько правил, которые не лишним будет повторить:

  • прочитать паспорт вентилятора
  • проводить подключение только при снятом напряжении сети.
  • стационарная проводка должна быть оборудована автоматическим выключателем. Подключение необходимо осуществлять через автоматический выключатель QF, встроенный в стационарную проводку. Зазор между контактами автоматического выключателя на всех полюсах должен быть не менее 3 мм.



Подключение 220 В производится к вентилятору через встроенную клеммную коробку. Находится она под лицевой крышкой вентилятора. Все клеммы на вентиляторе подписаны.

  • L — сюда подключаем провод с фазой,
  • LT — подключаем провод с фазой, который идет от внешнего выключателя (для моделей с таймером, датчиком влажности
  • N
    — ноль

Подключение вентилятора без датчиков

Если вам нужно подключить вентилятор без датчиков, то эта схема ваша. Любой клавишный стандартный выключатель подходит для такой задачи. В качестве включателя можно использовать регулятор скорости РС-1-300, который встраивается в стандартную монтажную коробку.

Такой регулятор скорости может включать вентилятор и менять производительность вытяжки. При уменьшении производительности уменьшается уровень шума, при необходимости быстрого удаления воздуха можно выбрать максимальную производительность.


Вентилятор с шнурком-выключателем

Включение и выключение вентилятора производится с помощью шнурочка, который прикреплен к корпусу вентилятора. К вентилятору подводится фаза и ноль.

Такие вентиляторы чаще всего используются для вентиляции кухни или других помещений, где уже заведено питание к месту установки без возможности вывести отдельный выключатель.


Вентилятор с таймером или с датчиком влажности

Схема подключения вентилятора, оборудованного таймером и вентилятора с датчиком влажности одинакова. Вентилятор с таймером начинают свою работу при подаче напряжения от внешнего включателя на клемму LT. После нажатия на клавишу выключателя, вентилятор продолжит работать время, которое выставляется на таймере. Такой вентилятор можно завязать на включение вместе с освещением.

Такой вентилятор целесообразно использовать для вытяжной вентиляции туалета, ванной.

Вентилятор с датчиком влажности можно включить принудительно или он включается автоматически при превышении выставленного уровня влажности. Влажность устанавливается в диапазоне от 60 до 90%. Вентилятор будет работать пока влажность не уменьшится до необходимого уровня, после чего проработает еще время по таймеру задержки и выключится.

Такие вентиляторы используют для вентиляции ванной, постирочной или помещения сушки белья. Также их применяют для вытяжной вентиляции подвальных помещений частного дома с повышенным уровнем влажности.


Вентилятор с датчиком движения

Вентилятор включается автоматически при движении человека на расстоянии 1-4 метра с углом обзора 100. После того, как человека покинул помещение, вентилятор продолжит работать время по таймеру и выключится. Время задержки можно выставить под лицевой панелью вентилятора от 2 до 30 минут.

Как и вентилятор со шнурком-выключателем, такой вентилятор можно установить для вентиляции помещений, где к месту установки вентилятора выведена постоянная фаза и ноль и нет возможности установить отдельный внешний выключатель.


Подключение вентилятора оборудованного встроенной лампой

В нашем магазине есть вентиляторы, оборудованные подсветкой или лампой. Такие вентиляторы могут включаться вместе с подсветкой или вентилятор может включаться отдельно, а встроенная подсветка отдельно.

Для одновременного включения вентилятора с встроенным освещением подойдет эта схема

Для раздельного включения вентилятора и встроенного света подойдет эта схема

обзор схем и советы по проведению монтажа

Бывает, примешь горячую ванну или душ, распаришься, расслабишься – самое время привести себя в порядок. Подходишь к зеркалу – а оно полностью запотевшее, и даже полотенце не может его осушить. Либо в туалете подолгу сохраняется запах от предыдущего посетителя или навязчивого освежителя воздуха. Знакомые ситуации? Решить такие проблемы поможет подключение вытяжного вентилятора в ванной и туалете, общего или двух отдельных.

Пренебрегать качеством вентиляции санузла не стоит, ведь это вопрос не только удобства, но и безопасности. Со временем вдоль ванной, по углам и в швах между кафелем заводятся плесень и грибок, опасные для здоровья человека. Полностью вывести их зачастую возможно только при капитальном ремонте, так что приобретение и установка вытяжного вентилятора окупаются с лихвой, предупреждая подобные проблемы.

В этой статье мы расскажем, как организовать систему принудительной вентиляции санузла, на что обратить внимание при покупке оборудования, как всё установить и подключить самостоятельно. Рассмотрим варианты схем подключения, подходящие для разных моделей вентиляторов и условий использования, а также дадим несколько полезных советов о вентиляции в ванной и туалете.

Содержание статьи:

  • Выбор вентилятора и способа запуска
  • Схемы подключения проводки вентилятора
    • Устройства с выключателем на корпусе
    • Подключение вентилятора к освещению
    • Подключение через выключатель
    • Включение в схему внешнего датчика
  • Порядок проведения монтажа вентилятора
  • Распространенные ошибки и дополнительные советы
  • Выводы и полезное видео по теме

Выбор вентилятора и способа запуска

На рынке представлено множество , в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

  1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
  2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
  3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
  4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли , функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Схемы подключения проводки вентилятора

Самая ответственная часть работ по монтажу системы вентиляции – подключение электрической проводки. От этого зависит корректность, эффективность и безопасность работы системы, а также удобство её использования. Не редко бывает, что установленным вентилятором в ванной никто не пользуется только потому, что его неудобно включать или выключать.

Разные схемы подключения, а также встроенные и внешние устройства позволяют автоматизировать управление вентилятором, либо минимизировать затраты на его установку.

Устройства с выключателем на корпусе

Недорогой и надёжный вариант – установка вентилятора со встроенным выключателем. Его можно подключить к розетке или напрямую к проводу, подающему электричество в квартиру, смотря что ближе.

Таким же образом подключаются самые дорогие модели, которые управляются пультом. Они также имеют кнопку отключения на корпусе – аварийную.

Однако, перед тем как подключить вентилятор напрямую к розетке, подумайте, будете ли вы каждый раз дотягиваться до кнопки или шнурка на корпусе агрегата? Ведь устанавливать его нужно под потолком, где скапливается пар. Конечно, шнурок можно удлинить – но это не эстетично, да и не всегда удобно.

Существуют и модели, изначально оснащенные вилкой для включения в розетку. Они выручают, если необходимость в принудительной вентиляции выявлена после завершения отделки

К преимуществам такого подключения можно отнести управление вентиляцией изнутри санузла – ведь по ПУЭ любые другие выключатели и органы управления электроприборами должны располагаться снаружи, в коридоре.

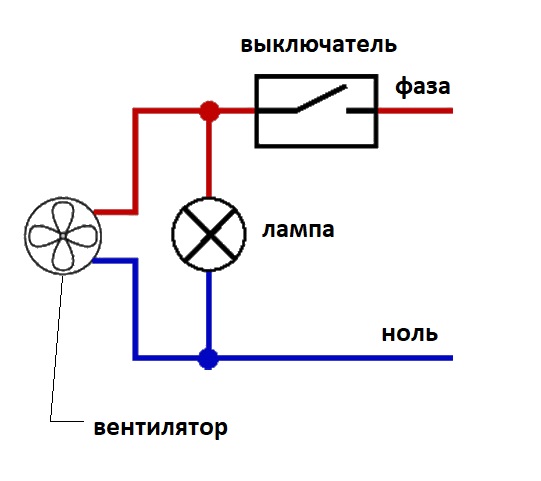

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух

Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления

Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

Подключение через выключатель

Такая схема подключения наиболее универсальна, надёжна и распространена. По ней можно подключить любую модель вентилятора и управлять им вручную, независимо от освещения.

Подключение вентилятора с таймером проводится практически так же, как мы рассказывали в предыдущем пункте, о соединениях в распределительной коробке. Принципиальная разница в том, что фазовый провод вентилятора замыкается не вместе с фазой освещения, а по отдельности – к отдельным проводам двухклавишного выключателя.

Схема проводки вентиляции и освещения в санузле в целом выглядит так. Провода фазы обозначены красным, желтым и оранжевым цветами, синий – ноль, салатовый – заземление, если оно предусмотрено в вентиляторе

Чтобы подключить таким образом простые модели без встроенного таймера, достаточно подвести напрямую к вентилятору провод ноля из распределительной коробки, а фазу – от выключателя. Если уже установлен одноклавишный выключатель света, его , а провод от него до коробки- трёхжильным. К новой жиле и подключают фазовый провод для питания вентилятора.

Барахлить такая схема может чаще всего по одной причине: перепутаны фаза и ноль.

Как вариант, соединения могут быть выполнены непосредственно в углубленном подрозетнике – на работу схемы это никак не повлияет

Если в санузле при выключенном свете мигают диодные лампочки, а вентилятор с электронным управлением ведёт себя странным образом, есть смысл вскрыть распределительную коробку и ещё раз перепроверить наличие фазы на проводе, ведущем к выключателю.

Более подробно о том, как подключить вентилятор к выключателю читайте .

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

  1. Убедиться, что провода, выведенные для вентилятора, обесточены.
  2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
  3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
  4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
  5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
  6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
  7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
  8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка .

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

  1. Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
  2. При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
  3. Для всех соединений проводов используйте , а не изоленту.
  4. Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
  5. Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
  6. В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
  7. Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line — фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Кроме того, вытяжному вентилятору может понадобиться чистка. Поэтому рекомендуем ознакомиться также с пошаговой инструкцией по разборке и чистке устройства. Подробнее — переходите по .

Выводы и полезное видео по теме

Сооружение вентиляционного канала для автономной вентиляции туалета и ванной при наличии лишь одной шахты наглядно показано на этом видео:

Подводя итог можно сказать, что самостоятельно обустроить эффективную систему вентиляции в квартире вполне возможно, но нужно быть внимательным и заранее всё тщательно продумать. Если же вы в своих силах не уверены, поручите дело специалисту, ведь ошибки в работе с электропроводкой могут привести к печальным последствиям.

А приходилось ли вам устанавливать вентилятор в ванной или туалете? Пожалуйста, расскажите, какой схемой подключения воспользовались вы и были ли сложности в монтаже? Оставляйте свои комментарии, делитесь опытом — блок для связи расположен под статьей.

Схемы подключения вытяжного вентилятора в ванной комнате — Сделай сам-help.com

Автор: Дейл Кокс

Домашняя страница Отделка молдинга Электропроводка Строительство и ремонт Ремонт стен Покраска дома Уборка и ремонт видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице содержатся электрические схемы для цепей вытяжного вентилятора в ванной комнате, включая расположение одиночного выключателя вентилятора, выключателя таймера вентилятора, комбинированного выключателя GFCI и вытяжного вентилятора, розетки GFCI и таймера в одном корпусе, выключателя света и таймера вентилятора, и комбинированный переключатель GFCI и таймер в одном корпусе. Следуйте описанию на первой схеме для подключения проводов к вентилятору, поскольку оно всегда будет одинаковым, независимо от того, какой контроллер вы используете. Под каждой схемой описано расположение проводки в распределительной коробке.

Схема подключения выключателя и вытяжного вентилятора в ванной комнате

Эти вытяжные вентиляторы обычно поставляются с небольшой электрической соединительной коробкой, приваренной к боковой части корпуса. На соединительной коробке будет крышка, которая крепится маленьким винтом. Откройте его, вытащите заглушку из одного из отверстий для проводов и вставьте в нее зажим для проводов. Снимите примерно 6 дюймов оболочки кабеля с проводов на конце вентилятора и снимите примерно 3/4 дюйма изоляции с черного и белого проводов. Пропустите провода через зажим и протяните их в коробку, оставив видимым дюйм оболочки. Плотно затяните зажим вокруг оболочки кабеля, но не защемите ее. В коробке соедините черный провод кабеля с черным проводом вентилятора, а белый — с белым с помощью проволочных гаек. Подсоедините провод заземления к клемме заземления в соединительной коробке и провод заземления от вентилятора, если он есть.

В распределительной коробке подключите провод источника питания к одной клемме. Подключите другую клемму переключателя к черному проводу, идущему к вентилятору. Соедините нейтраль источника с белым проводом, идущим к вентилятору. Соедините провод заземления источника с проводом заземления, идущим к вентилятору, и гибким проводом, подключенным к клемме заземления на переключателе и/или коробке.

Схема подключения вытяжного вентилятора, управляемого таймером

Здесь вытяжной вентилятор управляется таймером, а не переключателем. Там должно быть два горячих провода, черный и красный или оба одного цвета, и зеленый провод заземления, выходящий из корпуса таймера, соедините один из горячих проводов с горячим источником. Вторую подключите к черному кабелю, идущему к вентилятору. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Соедините нейтраль источника с белым проводом, идущим к вентилятору. У вентилятора соедините провода, сопоставив белый с белым и черный с черным, и подключите заземляющий провод к клемме заземления.

Проводка для комбинированного выключателя GFCI и вытяжного вентилятора в ванной комнате

На этой схеме комбинированный выключатель GFCI используется для управления вытяжным вентилятором, обеспечивая как выключатель, так и выход GFCI в одном устройстве. Горячий источник соединяется с одним из проводов встроенного переключателя и косичкой с клеммой горячей линии на розетке GFCI. Другой провод переключателя сращен с черным проводом, идущим к вентилятору. Нейтраль источника соединена с белым проводом, идущим к вентилятору, и косичкой с клеммой нейтрали GFCI LINE. Схема подключения вентилятора описана выше.

Схема для таймера вентилятора и GFCI в одной коробке

На этой схеме таймер вентилятора и розетка GFCI подключены в одной розетке. Один провод таймера и пигтейл к терминалу горячей линии на GFCI соединены с горячим проводом источника. Второй провод таймера присоединяется к черному проводу, идущему к вентилятору. Нейтраль источника соединяется с белым проводом, идущим к вытяжному вентилятору, и косичкой с нейтральной клеммой LINE на GFCI. Схема подключения вентилятора аналогична описанной выше.

Схема подключения таймера вентилятора и выключателя освещения в одной коробке

В этой схеме подключения освещение управляется однополюсным выключателем, а вытяжной вентилятор управляется таймером. Горячий источник подключен к каждому управляющему устройству, а выходы контроллеров подключены к черным проводам, идущим к вентилятору и свету. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Нейтраль источника присоединяется к каждому белому проводу, идущему к вентилятору и свету. Как и во всех этих схемах проводки, все провода заземления связаны вместе в каждом месте.

Проводка для таймера вентилятора и комбинированного устройства GFCI в одной коробке

На этой схеме таймер вентилятора и комбинированное устройство GFCI находятся в одной выходной коробке. Встроенный переключатель на GFCI используется для управления осветительным прибором. Горячий источник в этой цепи соединен косичкой с горячей клеммой на розетке GFCI и одним проводом от каждого переключателя. Нейтраль источника соединяется с нейтральными проводами, идущими к свету и вытяжному вентилятору, а также с косичкой, подключенной к клемме нейтральной розетки на GFCI. Второй провод переключателя на GFCI присоединяется к горячему проводу, идущему к светильнику. Второй провод на таймере подключен к горячему проводу, идущему к вентилятору. Схема подключения вентилятора аналогична описанной выше.

Другие подобные материалы на сайте «Сделай сам-помощь». » Каталог домашней электропроводки

» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Нужен ли нулевой провод между распределительными коробками для проводки цепи? Как установить вытяжной вентилятор в ванной и электропроводку для выключателей.


Видео по электрике №1

Как подключить генератор к панели дома
Использование комплекта блокировки автоматического выключателя для резервного питания
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, так что я могу помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!

Узнайте больше о домашней электропроводке
с моим онлайн Видеокурс:
Базовая электропроводка дома на примере

Вытяжной вентилятор и выключатель для ванной комнаты
Электрика Вопрос: Нужен ли нулевой провод между распределительными коробками для проводки цепи освещения?

Я хочу установить в ванной вытяжной вентилятор. В настоящее время есть только 1 свет (над раковиной) и 1 розетка в ванной.


Мне нужно добавить вытяжной вентилятор и больше света, чтобы этот вентилятор соответствовал всем требованиям. Информация, которую я должен дать вам, заключается в том, что выключатель света расположен за пределами ванной комнаты рядом с входной дверью, и я заменю его комбинацией выключателей с двумя функциями (1 для флуоресцентного света в вентиляторе и свет над раковиной одновременно, и другая кнопка только для ночника в вентиляторе.
Я установлю еще один выключатель прямо напротив выключателя света в ванной, чтобы управлять вентилятором. Для этого я купил переключатель Dew Stop FS-100 (надеюсь, он действительно работает). Я совершенно уверен, что все в порядке, и меня беспокоит только то, нужен ли мне этот нейтральный провод между распределительными коробками? Почти уверен, что знаю, но интересно, не испортит ли это вообще схему. На другой знак вопроса, касающийся GFCI, ответили в хозяйственном магазине. Я хочу установить этот вентилятор как можно скорее, в ванной очень темно, потому что единственный свет находится по другую сторону мокрой стены, и я только что закончил красить стены, и мне нужно запустить вытяжной вентилятор.

Заранее большое спасибо. Джейми.

Этот вопрос по электропроводке поступил от Джейми, владельца дома в Канаде.

Дополнительные комментарии: Отличная идея и очень полезный и высоко ценимый инструмент для домовладельцев.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Джейми.

Электропроводка вытяжного вентилятора и переключателей в ванной комнате

Применение: Электропроводка вытяжного вентилятора и переключателя в ванной комнате.
Уровень квалификации: от среднего до продвинутого — это лучше всего выполняется лицензированным подрядчиком по электротехнике или сертифицированным электриком.

Необходимые инструменты: ручные инструменты для электриков, инструменты для гипсокартона, непроводящая лестница и тестер напряжения.
Приблизительное время: зависит от личного опыта, умения работать с ручными инструментами и доступа на чердак и в зону вытяжного вентилятора.
Меры предосторожности: определите цепь, которая будет использоваться для питания вытяжного вентилятора ванны, выключите ее и пометьте примечанием перед началом работы с проводкой.
Примечание: Установка дополнительной электропроводки должна производиться при наличии разрешения, а работа должна быть проверена.

Подключение вытяжного вентилятора в ванной и проводка для выключателей

Проводка вытяжного вентилятора
устанавливаемые штампы не имеют дополнительных функций, таких как нагревательные элементы, для которых требуется новая выделенная цепь.

Расположение вытяжного вентилятора
Если вытяжной вентилятор для ванной комнаты будет установлен над ванной или душем, то в качестве источника питания следует использовать выходной контур GFCI ванной комнаты.

Электропроводка для выключателей
Новые электротехнические правила требуют наличия нейтрального провода в распределительной коробке, поэтому необходимо удлинить нейтральный провод цепи.

Датчик контроля влажности и присутствия
Для источника питания вытяжного вентилятора потребуются как горячий, так и нейтральный провода контура на блоке, и было бы лучше иметь нейтральный провод также на распределительной коробке, особенно если будет установлен переключатель контроля влажности или датчик присутствия, для которых требуется нейтральный провод.

Подробнее об установке и подключении вытяжного вентилятора в ванной комнате

Установка электропроводки в ванной комнате

Руководство по электропроводке в ванной комнате или реконструировать проекты.
Схемы электропроводки

Схемы электропроводки

Схемы электропроводки дома являются важным инструментом для завершения ваших электрических проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или сложной, как полный электрический план вашего нового дома или проекта по благоустройству дома.

Как подключить выключатель

Подключение выключателя освещения – схема 1

Подробные схемы подключения выключателя освещения. Подробные электрические схемы и изображения помогут вам в домашних электрических проектах.

Руководство по домашней электропроводке

Электропроводка для дома

Полный список типов электропроводки и деталей, используемых в домашних проектах, с указанием электрических кодов служит руководством по выбору.
Бытовые электрические распределительные коробки

Электрические распределительные коробки для домашней проводки

Общие сведения об электрических распределительных коробках и их назначении. Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику. Одним из очень важных компонентов является коробка, куда будет устанавливаться провод. Тип и размер электрических коробок домашней проводки будет зависеть от размера цепи, применения и ее местоположения.


Подключение GFCI
Этот список статей поможет вам узнать о функциях и преимуществах розеток GFI и GFCI, а также о том, как они подключаются.


Вам также может быть полезно:

Видео по электромонтажу #2


Домашняя электропроводка Видео по этой теме и не только

Загляните на мой канал YouTube и подпишитесь!

Руководство Дэйва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Идеально подходит для домовладельцев, студентов,
Разнорабочие, разнорабочие и электрики
Включает:
Электропроводка розеток GFCI
Электропроводка дома 90 90

1 Цепи розеток 120 и 240 В
Электропроводка выключателей освещения
Электропроводка 3-проводной и 4-проводной электрической плиты
Схема подключения 3-проводной и 4-проводной сушилки со шнуром и розеткой 7 и ремонт электропроводки
Методы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.


Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
