Схема проводки в доме своими руками: Электропроводка в доме своими руками: схемы, монтаж, правила укладки

Схема электропроводки в частном доме своими руками.

В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.

• Зачем необходимо делать схему электропроводки?
• Как составить схему электропроводки в частном доме?
• Как осуществлять монтаж электропроводки в доме?

Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.

Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.

Зачем необходимо делать схему электропроводки?

Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

к содержанию ↑

Как составить схему электропроводки в частном доме?

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.

После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить  происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

1. Розеточная группа

2. Освящение

3. Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)

4. Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

схема распределения и подключения проводке в доме при наличии однофазного питания

1. Вводный автомат

2. Электросчетчик

3. Однополосный автомат

4. Нулевая шина

5. Шина заземления

Для составления плана электропроводки вам так же понадобится план самого дома.

С помощью него можно отображать план проводки в доме.

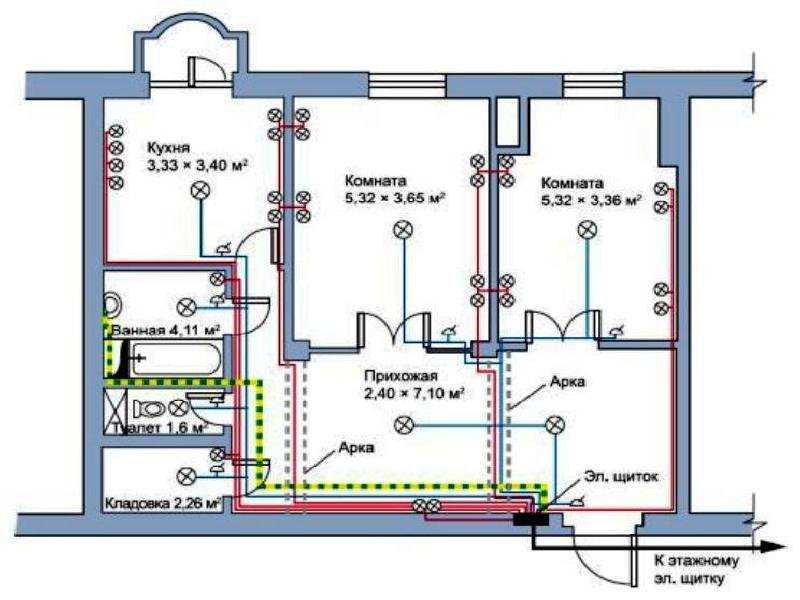

размещение электропроводки на плане дома

Если к  вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

к содержанию ↑

Как осуществлять монтаж электропроводки в доме?

Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

Открытая электропроводка

В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

Скрытая электропроводка

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К  примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.

Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Видео о том как спроектировать схему электропроводки в частном доме

Проводка в доме своими руками

Введение

Перед тем как планировать расположение кабелей, нужно составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться нужно именно от него. Если, к примеру, в зале достаточно двух-трех розеток для подключения телевизора и торшера, то на кухню нужно вести несколько линий для подключения мощной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Классическая схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+запас+подумайте, что еще вы подключите к сети в будущем. К примеру, если вы планируете бить скважину, то вам надо будет запитать мощный двигатель, если в гараже планируется поставить станок – то думайте, какой кабель выдержит нужную силу тока. На первом этапе надо составить детальный план всего электрооборудования, которое есть и будет в доме. Учитывайте кондиционеры, системы видеонаблюдения, ландшафтного освещения и пр.

Затем на основе схемы расстановки потребителей составляется принципиальная схема монтажа электропроводки в частном доме своими руками. По данной схеме будет производиться сборка, чтобы вы нигде не запутались и не ошиблись. По ней можно будет быстро рассчитать количество нужного кабеля, его сечение, количество розеток и выключателей, определить местоположение щитка и счетчика, стабилизаторов и других элементов цепи. Согласно схеме закупается все оборудование и проводится монтаж – она считается основополагающей.

Подытожим

Итак, сделать электропроводку в доме своими руками — это непросто. Но задача выполнима, если хорошенько изучить вопрос, ознакомиться с существующими правилами и нормами, почитать рекомендации специалистов. Тем более, что далеко не каждый мастер, которому домовладельцы доверяют свою проводку, может справиться с заданием «на отлично». Приходится контролировать, поправлять или потом страдать от чужих ошибок. А для себя и своей семьи можно постараться все сделать максимально аккуратно и точно, с учетом всех существующих требований, и в первую очередь — требований безопасности.

В чем и как замешать правильный раствор для штукатурки стен.

Существует два способа замешивания – ручной и машинный. Выбор зависит от объемов работ и возможности автоматизации.

Замешивание вручную.

Небольшое количество штукатурного раствора можно приготовить в эмалированном или пластиковом ведре. Для этого емкость наполняют песком и цементом, перемешивают их мастерком, шпателем или рукой в резиновой перчатке. Затем добавляют воду небольшими порциями, пользуясь ковшом для штукатурки.

Таким же образом работают в более вместительных емкостях. Например, 20-40 литровых ведрах. Цементный раствор для ремонта штукатурки стен замешивают в стандартной пропорции, но отмеряют не ведрами, а ковшами, мастерками и проч.

Труд можно автоматизировать применением миксеров – насадок на дрели. В качестве насадки используются специальные лопасти или изогнутый кусок толстой проволоки.

Лучше не загибать проволоку буквой «Г», поскольку большие обороты дрели вызовут в ведре целую «бурю», масса разлетится по комнате.

Как сделать в корыте раствор для штукатурки из цемента и песка.

Корыто – широкая емкость с плоским дном. Наиболее удобно при ручном производстве раствора.

Ингредиенты перемешиваются штыковой или тупой совковой лопатой. Но удобнее использовать тяпку с плоским (не скругленным) лезвием. Таким приспособлением работу ведут движениями «на себя». Это легче для поясницы и рук.

Корыто может быть, как металлическим, так и деревянным. В крайней нужде для замеса вырывают яму с плоским дном, которую устилают рубероидом с перехлестом не менее 20 см. Работать в углублении не так удобно. Но такая емкость – отличное решение в некоторых ситуациях.

Правила монтажа электрощита

Обычно электрощит устанавливают на входе в дом. Он бывает двух видов – внутренний и наружный. Размеры щита выбирают исходя из количества групп автоматов, электросчетчика, УЗО. Также необходимо оставить несколько групп в качестве резервных.

Электрощит следует надежно защитить от повреждений. Кроме того, он должен быть недоступен для детей.

Электрощит следует выбирать на основании следующих требований:

• каждый электрощит обязан быть оснащен техническим паспортом. В нем следует указать тип изделия, номинальный ток, способы установки;
• электрощит должен быть покрашен негорючей краской. На его корпусе нанесены соответствующие знаки опасности и напряжение сети;
• корпус электрощита предусмотрен быть заземлен, дверцы имеют специальные ушки для установки пломб.

Перед установкой электрощита следует убедиться, что все потребители дома смогут быть запитаны с этого места. Зная, как сделать разводку электропроводки в доме кратчайшим путем, можно значительно сэкономить на длине проводов. Правила разводки проводов должны соответствовать требованиям пуэ. Например, разводка электропроводки на кухне производится особым способом, так как относиться к помещениям повышенной влажности.

Популярные виды электрощитов

Разводка групп в электрощите

Прежде чем узнать, как развести электропроводку в щите, следует определиться по каким параметрам будет осуществляться разделение групп. Группировка потребителем может быть по этажам, комнатам, идентичным устройствам. Выбор группировки зависит от площади дома и количества потребителей.

Обычно после вводного автомата следуют группы, которые отвечают за конкретные помещения. За ними ниже расположены следующие группы конкретных потребителей. Распределение групп должно выглядеть логично в электрощите, чтобы можно было быстро разобраться со всей структурой.

Узнайте процесс монтажа электрощита от профессионального электромонтера

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов.

Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой. Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Разные схемы соединения

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Типичная 3-комнатная планировка

В типовой 3-комнатной квартире жилое пространство распределено различным образом, причем некоторые варианты весьма удобны, другие способны доставить дискомфорт.

Существует вариант с двумя маленькими и одной большой комнатой, с одной комнатой изолированного типа и двумя смежными помещениями. Есть так называемая схема «самолет», когда окна комнат выходят на разные стороны дома.

Если в семье есть дети, то распределение помещений имеет смысл сделать следующим: одну комнату отвести под детскую, одну оставить для спальни, а большую отдать гостиной. Во многих 3-комнатных квартирах присутствует раздельный санузел, они максимально удалены от лестницы и лифта, площадь составляет от 56 до 80 кв. м.

Расположение комнат в «новостройках»

В настоящее время санузел принято располагать рядом с кухонной комнатой. Также в современных планировках может использоваться открытый тип жилья, когда нет изолированных друг от друга комнат, что может быть не совсем удобно.

Трехкомнатное жилье также может иметь и угловое расположение. В этом случае одна из комнат становится проходной и ее обычно превращают в гостиную. В этом случае часто совершают перепланировку такой квартиры.

Нельзя не упомянуть про чешскую типовую планировку трехкомнатной квартиры. Она является весьма продуманной, но лишенной оригинальности. Хотя в этом случае вы всегда можете совершить перепланировку, так как далеко не все стены в ней являются несущими.

В настоящее время в современных многоквартирных домах может применяться самое разнообразное расположение комнат. Постоянно появляются новые виды планировок трехкомнатных квартир, что позволяет удовлетворить самые различные вкусы будущих владельцев квартир.

В панельных домах

Также старые типовые планировки в панельных домах при помощи опытных дизайнеров всегда можно превратить в нечто новое и современное, кардинально поменяв облик квартиры.

Что касательно квартир в пятиэтажных «хрущевках», то для них сейчас стараются выбрать более комфортную перепланировку. Например, кладовку в такой квартире превращают в гардеробную для хозяйки.

Также применяют частичное объединение помещений, например, балкон со спальной или кухню с гостиной. Пол в такой квартире меняют, используя плитку и убирая старое деревянное покрытие и стяжки.

Один из интересных вариантов – перепланировка стандартной типовой трехкомнатной «распашонки» в девятиэтажках в квартиру с объединенной кухней-гостиной и двумя изолированными комнатами.

Необходимо отметить, что трехкомнатные квартиры в пятиэтажках проектировались не совсем удачными. Смежные комнаты и небольшие площади помещений были не очень удобны. Поэтому в настоящее время для улучшения условий проживания применяют кардинальную перепланировку квартиры.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Функциональность штор

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
2. Вторым размещается электросчетчик.
3. Затем ставится общий автомат защиты.
4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Схемы подключения для бытовых электрических цепей

Схемы подключения для выключателей света. Многочисленные схемы для выключателей света, в том числе: петля выключателя, диммер, переключаемые розетки, комбинированное устройство выключателя, два выключателя света в одной коробке и многое другое.

Схемы подключения комбинированных выключателей — схемы подключения комбинированного выключателя/розетки для управления освещением или другой нагрузкой или для управления самим собой.

Схемы подключения настенных розеток — схемы для всех типов бытовых электрических розеток, включая: дуплексные, GFCI, розетки на 15, 20, 30 и 50 ампер.

Схемы подключения для 3-позиционных переключателей. Схемы для 3-позиционных цепей переключателей, включая: свет в начале, середине и конце, 3-позиционный диммер, несколько источников света, управление розеткой и советы по поиску и устранению неисправностей.

Схемы подключения 4-позиционного переключателя. Схемы для 4-позиционного переключателя, в том числе: различные места расположения источников и источников света, диммер для 4-позиционных цепей, проводка для 4-ходовых цепей и советы по поиску и устранению неисправностей.

3-х и 4-х позиционные выключатели для управления несколькими источниками света. Схемы проводки для управления несколькими осветительными приборами с 3-х и 4-х позиционными переключателями.

Схемы подключения для комплекта вентилятора/освещения. Схемы включают в себя: использование выключателя освещения для управления вентилятором и освещением, отдельные регуляторы яркости света и скорости вращения вентилятора, регулятор освещения и вентилятор с вытяжной цепью.

Схемы подключения вытяжного вентилятора в ванной. Схемы включают: таймер вентилятора, один переключатель, комбинированный переключатель gfci и два переключателя в одной выходной коробке.

Схемы подключения нескольких розеток — схемы подключения нескольких розеток, включая схемы для дуплексных розеток и прерывателей замыкания на землю.

Схемы подключения двух розеток в одной коробке — подключение двух розеток, двух выключателей, розетки и выключателя в одной коробке.

Схема подключения выходного выключателя GFCI. Схемы включают проводку для мусоропровода или осветительного прибора, управляемого комбинированным выключателем, как с защищенными, так и с незащищенными схемами.

Схемы подключения прерывателя цепи замыкания на землю — схемы для розеток GFCI, включая защиту дуплексных розеток в цепи и GFCI в конце цепи.

Схемы подключения автоматических выключателей — подключение блока выключателя, выключателя GFCI, а также автоматических выключателей на 15, 20, 30 и 50 ампер.

Схемы подключения розеток с выключателем — схемы подключения выключателя для управления розеткой с различным расположением и несколькими розетками в одной цепи.

Схемы для добавления нового светильника — Проводка для добавления света от существующей цепи выключателя или розетки.

Схемы для добавления новой розетки — схемы подключения для добавления розетки от существующего выключателя или розетки.

Схемы подключения дверного звонка — подключение проводных дверных звонков и дверных звонков с батарейным питанием, включая добавление адаптера переменного тока для питания старого дверного звонка.

Схемы подключения лампы — подключение стандартной настольной лампы, трехконтактной розетки и старинной лампы с четырьмя лампочками и двумя выключателями.

Добавление новой настенной электрической розетки. Как проложить кабель за плинтусом, чтобы добавить новую розетку.

Соединение косички — Как зачистить и нарезать электрические провода в распределительной коробке.

Как подключить розетки и выключатели — Как выбрать и заменить выключатели света и дуплексные розетки.

Прокладка кабеля за стенами – Методы поиска источника электроэнергии и прокладки нового кабеля в стенах и потолках.

Обрамление нового потолочного вентилятора. Установка обрамления и подвешивание нового потолочного вентилятора и комплекта освещения.

Формула для расчета силы тока. Использование значений напряжения и силы тока для расчета мощности, потребляемой устройством, включает таблицу стандартных значений мощности для бытовых устройств и приборов.

Глоссарий электротехники для бытовых систем

Схемы подключения нескольких розеток

Автор: Dale Cox

Домашняя страница Отделка молдинга Электропроводка Строительство и ремонт Ремонт стен Покраска дома Уборка и ремонт видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

Эта страница содержит несколько схем для 2 и более розеток в одной цепи. Проводка для нескольких прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток включена в защищенные и незащищенные устройства.

Подключение нескольких розеток в ряд

На этой схеме настенные розетки подключаются в ряд с помощью клеммных винтов для передачи напряжения от одной розетки к другой. Соединение розеток вместе с помощью клемм устройства вместо сращивания косичек, как показано на следующей схеме, может создать проблему самого слабого звена. При использовании метода, показанного здесь, любая поломка или неисправность в одной розетке, вероятно, приведет к выходу из строя всех последующих розеток.

Схема подключения для нескольких розеток

На этой схеме показана проводка для нескольких розеток в схеме, при которой каждая розетка по отдельности подключается к источнику. Все провода соединяются в косичку, которая подключается к каждому устройству отдельно от всех остальных в ряду. Эта проводка позволяет обеспечить напряжение источника на каждой розетке независимо от других в цепи.

Схема подключения для двойных розеток

Здесь 3-жильный кабель идет от двухполюсного автоматического выключателя, обеспечивающего независимое напряжение 120 В, к двум наборам нескольких розеток. Нейтральный провод от цепи является общим для обоих комплектов. Эта проводка обычно используется в кухонной цепи на 20 ампер, где необходимы два источника питания, например, для холодильника и микроволновой печи в одном месте.

Схема подключения нескольких устройств GFCI

На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены вместе с помощью косичек для подключения источника. Двухжильный кабель проложен между GFCI, а горячий и нейтральный провода от источника подсоединены к клеммам линии на каждом устройстве. Клеммы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.

Подключение нескольких розеток и GFCI

Здесь розетка gfci добавлена ​​в конце ряда дуплексных розеток для защиты в одном месте. Первая розетка подключается к источнику, а от ящика к ящику идет двухжильный кабель. Все провода сращиваются косичкой у приборов для пропуска тока к соседним. Клеммы нагрузки на gfci не используются, и он не защищает другие розетки в цепи.

Подключение устройства GFCI для защиты нескольких розеток

Здесь один прерыватель цепи замыкания на землю защищает несколько дуплексных розеток, следующих за ним, что известно как многопозиционная защита.
