Схема разводки электропроводки в квартире примеры: Ничего не нашлось по запросу Plans Skhema Elektroprovodki V Kvartire %23I

Содержание

Типовая схема электропроводки в 2-х комнатной квартире

Если Вы решили заменить старую проводку в брежневке либо хрущевке, рекомендуем просмотреть две типовых схемы электропроводки в двухкомнатной квартире панельного дома. Далее мы не только предоставим современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации по составлению электрической схемы своими руками.

  • Как самому начертить план
  • Готовые примеры

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

  1. Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
  2. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
  3. Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
  4. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
  5. Как правило, застройщики не проводят электричество на балкон.
    Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
  6. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
  7. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Вот мы и предоставили рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома, теперь хотелось бы показать два типовых проекта, которые Вы можете взять для примера в своем случае.

Готовые примеры

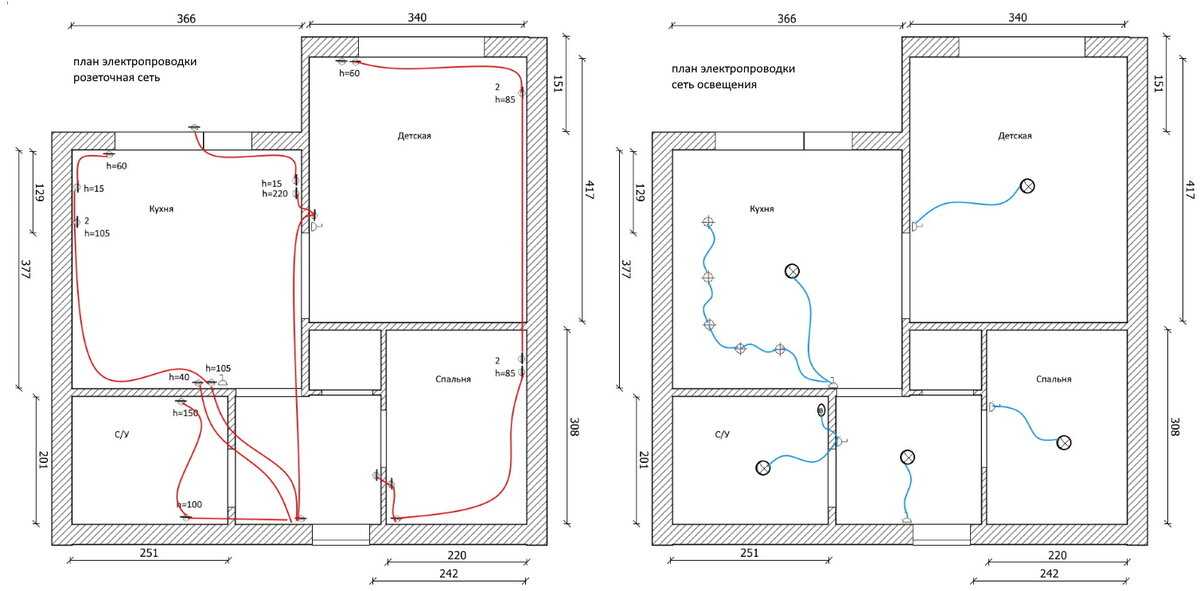

Итак, к Вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:

Как Вы видите, для длинного и извилистого коридора действительно лучше установить несколько люстр, которые сделают освещение более качественным. Что касается розеток, их больше всего на кухне, т.к. здесь нужно подключить множество бытовых электроприборов: вытяжку, электроплиту, холодильник, посудомоечную машину, микроволновку, чайник и т.д.

Чтобы составить схему проводки самостоятельно, рекомендуем изучить следующие статьи:

  1. Как расположить розетки в квартире: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html
  2. Правильное расположение светильников на потолке: https://samelectrik.ru/pravila-razmeshheniya-svetilnikov-na-potolke.html
  3. Как составить схему электропроводки перед ремонтом: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html

Также возможно вам пригодится схема сборки распределительного щита (один из вариантов):



Единственное отличие — в вашем случае будет больше однополюсных автоматов, т.к. скорее всего групп розеток будет больше. Или же просто на одном автомате будет больше потребителей, если нагрузка не будет превышать 3,5 кВт на один автомат. Как мы и указывали в рекомендациях, розетки были разделены на несколько групп, дополнительно проводка защищена УЗО и реле напряжения. Последнее защитит квартиру от перенапряжения и выхода техники из строя при обрыве нулевого провода, что является нередкой ситуацией в старом жилом фонде.

Надеемся, что предоставленные чертежи были для Вас полезными. Если у Вас возникли сложности при составлении схемы электропроводки в двухкомнатной квартире панельного дома, обязательно задайте их нашим специалистам в категории «Вопрос электрику»! Наглядные фото и видео примеры электромонтажных работ Вы можете увидеть в статье: как сделать электропроводку в квартире своими руками.

Опубликовано 19.03.2015 Обновлено 28.02.2019 Пользователем Александр (администратор)

Типовая схема электропроводки в квартире

Типовая схема электропроводки в квартире
Один из этапов ремонта – прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов – спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т.д.
Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.
Виды электропроводки
Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:
Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой
На этапе проектирования схемы электропроводки нужно учесть:
Места установки электрощитков и розеток
Количество электроточек в квартире
Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
Разметку проводов, а для открытой проводки – места их крепления
Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S
Способы соединения
Способы соединения электроцепи:
Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
Смешанно – применяются оба способа соединения на одном участке цепи
Типы разводки
Существует три типа разводки электросети:
С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
«Звезда»- электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
«Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:
Обычно используют несколько типов проводки сразу.
Схема электропроводки
При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.
Можно сделать отдельные группы для:
Розеток – автомат на 25А и для комнат, и для кухни с санузлом
Освещения – использовать автомат на 10А
Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А
Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:
Их следует располагать слева от входа
Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения
Выключатели – на высоте 90 см от пола
При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:
В ванной можно устанавливать розетку только при наличии трансформатора
Заземление розеток нельзя подключать к нулевому проводу
Для электрической плиты на кухне необходим автомат на 63 А
Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
К розеткам провод подводят снизу, а к выключателям – сверху
Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте
Размещение электропроводки в однокомнатной квартире
Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.
Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.
Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.
Размещение проводки в двухкомнатной квартире
В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:
Для кирпичного дома
Для панельного дома
Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.
Размещение проводки в трехкомнатной квартире
Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.
Типовая схема подключения трехкомнатной квартиры выглядит так:
Как видно из схемы, проводка на лоджию не выводится.
Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов – из количества групп.

Как нарисовать электрическую схему

Покажите, как устроены электронные устройства.

  • Часть 1: Что такое электрическая схема?
  • Часть 2: Как легко сделать электрическую схему?
  • Часть 3: Примеры электрических схем
  • Часть 4: Заключение

Часть 1: Что такое электрическая схема?

Электрическая цепь представлена ​​электрической схемой. На электрических схемах показаны основные компоненты цепи, такие как источник питания и сигнальные соединения, представленные уникальными символами.

Схемы подключения часто используются в инженерных и образовательных областях, чтобы проиллюстрировать, как строятся электронные устройства.

Схемы подключения легко нарисовать и понять. Профессионалы могут изучить электрические схемы, чтобы определить, правильно ли и безопасно ли установлены электронные устройства. Кроме того, они позволяют любому понять, как устроены устройства, а также могут облегчить ремонт.

Часть 2: Как легко сделать электрическую схему?

Как легко сделать электрическую схему? Использование EdrawMax для создания собственной электрической схемы.

Шаг 1: Откройте настольное программное обеспечение EdrawMax или веб-приложение EdrawMax.

Шаг 2: Перейдите к [Создать]>[План здания]>[План электроснабжения и телекоммуникаций]

Шаг 3: Выберите один шаблон электрической схемы для редактирования или щелкните знак [+], чтобы начать с нуля. Кроме того, вы можете использовать массивные символы схемы электропроводки и элементы из библиотек в левом меню, чтобы настроить схему электропроводки.

Шаг 4: После завершения создания вы можете экспортировать файл в несколько форматов, включая графику, PDF, редактируемый файл MS Office, SVG и файл Visio vsdx.

Шаг 5: Кроме того, вы можете поделиться своей диаграммой с другими через социальные сети и веб-страницу. Или опубликуйте свою диаграмму в галерее шаблонов EdrawMax, чтобы показать свою работу другим.

Посмотрите видео, чтобы узнать, как создать электрическую схему.

Если у вас возникли проблемы с просмотром видеоурока, посетите его на YouTube.

Часть 3: Примеры электрических схем

Пример 1: Шаблон плана домашней электропроводки

При планировании проекта домашней электропроводки вы должны составить четкий и точный план электропроводки, чтобы проинструктировать работу. Чтобы составить план проводки, вы можете начать с этого шаблона плана домашней проводки.

Пример 2: Шаблон схемы электропроводки в подвале

План электропроводки в подвале очень необходим, чтобы указать, как проложить провода. Вот шаблон плана электропроводки в подвале, доступный для скачивания. Вы можете использовать его для разработки плана проводки, когда хотите начать быстро.

Универсальное программное обеспечение для построения диаграмм

Создавайте более 280 типов диаграмм без особых усилий

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

Скачать бесплатно

Безопасность проверена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Часть 4: Заключение

Согласно этой статье, в основном есть три части, чтобы проиллюстрировать, что такое электрическая схема, рассказать вам, как создавать электрические схемы, и показать вам несколько примеров электрических схем.

Вообще говоря, схема электрических соединений показывает как компоненты цепи в виде упрощенных форм, так и сигнальные соединения между устройствами. Электрическая схема очень информативна, поскольку дает информацию об относительном расположении и расположении устройств и клемм на устройствах.

EdrawMax — это самый простой инструмент для создания диаграмм «все в одном», вы можете легко создавать схемы электрических соединений и любые другие типовые схемы! С помощью существенных символов и изображений схем электрических соединений создание схем электрических соединений может быть настолько простым, насколько это возможно. Кроме того, он поддерживает экспорт вашей работы в несколько форматов и обмен ею с другими. Начните создавать электрические схемы прямо сейчас!

Схема электропроводки дома

— Полное руководство по проводке для начинающих

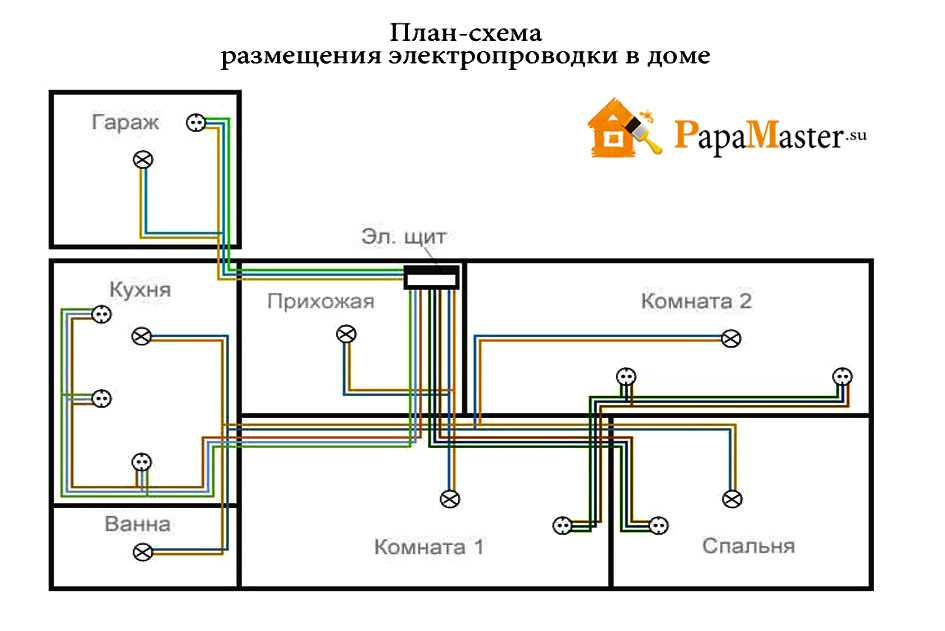

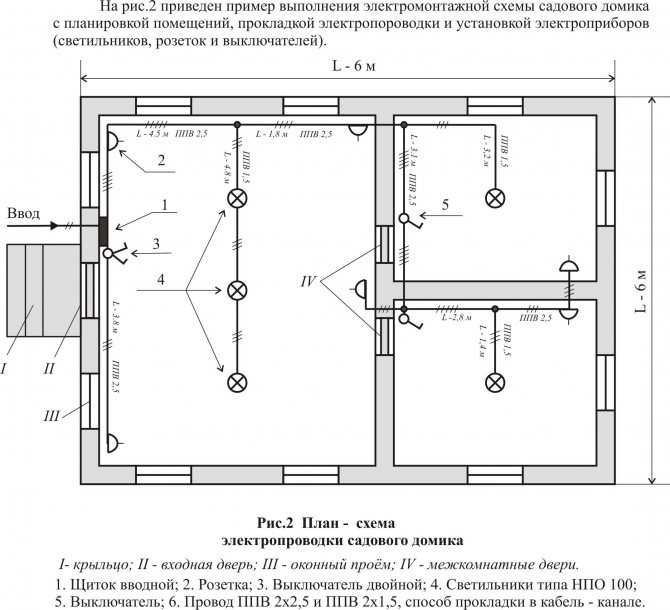

Схема разводки электропроводки в доме

Завершение электромонтажных работ в доме своими руками

Планирование разводки электропроводки в доме является важным этапом в процессе проектирования интерьера. Подробный план электрической разводки разрабатывается как план всей электрической системы дома.

План расположения электропроводки представляет собой графическое представление системы электропроводки. План размещения включает в себя освещение, вентиляторы, кондиционеры, газовую колонку с горячей водой, холодильник, обогреватели, телевизор и другие электрические устройства, подключенные к системе.

Схема расположения электропроводки помогает архитекторам и дизайнерам интерьера планировать освещение различных внутренних помещений. Это также помогает точно рассчитать потребность дома в электроэнергии.

Предполагаемый спрос на электроэнергию является решающим фактором, определяющим технические характеристики электропроводки.

В процессе планирования дизайнер интерьеров или архитектор должен сначала определить количество электроприборов, которые необходимо установить в соответствии с функциональными потребностями.

На основе потребляемой мощности этих гаджетов рассчитывается расчетная пиковая потребность в электроэнергии. Выбор типа электрического соединения (однофазное или трехфазное) зависит от оценки электрической нагрузки.

Следующий шаг в планировании электрической разводки включает окончательное определение расположения различных электрических распределительных щитов и электрических точек, необходимых для подключения различных гаджетов.

В этом руководстве вы узнаете, как спроектировать электрическую разводку. для дома в процессе планирования дизайна интерьера, как определить технические характеристики электрических проводов, выключателей и других электрических материалов, используемых для электропроводки.

Схема электропроводки дома

Что такое план расположения электропроводки?

Схема электропроводки дома определяет электрические соединения между различными помещениями и основным электроснабжением через панель управления.

Схема электропроводки спланирована таким образом, чтобы электрические провода могли легко выдерживать назначенную электрическую нагрузку.

Подготовлена ​​схема разводки электропроводки дома, на которой указано электрическое соединение электрических щитов во всех помещениях с главным электрощитом.

Схема домашней электропроводки в основном определяет, как различные помещения подключаются к основному электроснабжению через панель управления.

Схема домашней электропроводки зависит от типа электрического соединения (однофазное или трехфазное соединение).

Планирование схемы электропроводки является важным шагом для обеспечения функционального удобства и безопасности пользователей.

Ваш дом подключен к линиям электроснабжения, расположенным за пределами вашего дома. Эти линии электроснабжения могут быть как воздушными, так и подземными.

Линии электроснабжения подключаются к вашему дому через электрический щит управления, также называемый распределительной коробкой, которая работает как распределительная коробка, общая для всей электрической системы дома.

Схема электропроводки дома

Как спланировать схему электропроводки?

Весь проект электромонтажных работ в доме можно разделить на два этапа. Первым шагом является планирование электрической схемы.

И следующим шагом является выполнение фактических работ по электромонтажу в соответствии с планом расположения. Стандартный процесс планирования разводки электропроводки в доме включает следующие этапы.

  1. Определите требования к электрическим точкам в каждой комнате.
  2. Определите номинальную мощность для каждой точки в помещении.
  3. Рассчитайте электрическую нагрузку для каждой комнаты.
  4. Отметьте расположение электрических распределительных щитов для каждой комнаты.
  5. Разделить всю электрическую нагрузку на количество цепей.
  6. Определите номинальную мощность электрических проводов.
  7. Определите размер главной электрической панели управления.

Первым шагом в планировании электрической схемы дома является определение требований к электрическим точкам, необходимым в различных комнатах.

Электрическая нагрузка точек зависит от предполагаемого использования точек для подключения различных электрических устройств.

Например, в стандартной спальне будет две розетки для лампочек, один потолочный вентилятор, две розетки для освещения на прикроватном столике, одна розетка (более 30 ампер) для одного блока переменного тока, одна розетка для комнатного обогревателя. , одна розетка для питания пылесоса и еще четыре розетки (5 ампер) для подключения других гаджетов малой мощности.

Аналогично производится расчет электрической нагрузки для всего помещения. Сумма электрических нагрузок будет равна общей электрической нагрузке.

В зависимости от требований к общей электрической нагрузке выбирается тип подключения к электричеству: однофазное или трехфазное.

Схема электропроводки дома

Что такое электрическая точка?

Термин «электрический пункт» является общим термином, используемым для обозначения одного конкретного применения электропитания. Например, на вашем электрическом распределительном щите в комнате вы найдете несколько выключателей и розеток.

Каждый электрический выключатель, присутствующий на доске в комнате, используется для включения или выключения определенного электрического устройства, такого как свет или вентилятор.

Одно единственное электрическое соединение на плате называется одной точкой. Электрощит может иметь множество таких точек.

Типы электрических розеток

На электрическом щите предусмотрены различные типы электрических розеток и электрических выключателей. Каждая из этих розеток и электрических точек может поддерживать только гаджеты с заданным пределом нагрузки.

Например, для обычных гаджетов, таких как вентилятор, фонари и электрические розетки для зарядки мобильных устройств или других устройств с низким энергопотреблением, безопасными считаются электрические розетки с номиналом 5 ампер.

Аналогичным образом, устройства с более высокой мощностью, такие как электрический утюг, газовая колонка (до 3 кВт), смеситель, стиральная машина, обогреватель, кондиционер мощностью до 1 тонны и другие подобные электрические устройства, нуждаются в розетке на 15 ампер и выше. считается безопасным.

Для устройств очень высокой мощности (более 3 киловатт), таких как электрический гейзер, комнатный обогреватель, кондиционер мощностью до 1,5 тонны и других подобных электрических устройств, требуется розетка на 30 ампер и выше, что считается безопасным.

Схема электропроводки дома

Как рассчитать мощность электрического провода?

Таблица номинальных характеристик электрических кабелей

После завершения разводки электропроводки в доме следующим шагом является определение номинальной мощности электрических кабелей по току. В зависимости от электрической нагрузки используются различные типы электрических кабелей.

Текущая номинальная мощность кабелей зависит от сечения кабеля, указанного в квадратных миллиметрах (кв. мм), и других характеристик. В зависимости от расчета электрической нагрузки для каждого помещения (электрической цепи) необходимо использовать соответствующий провод. Точно так же выбор автоматических выключателей, установленных в блоке управления, также зависит от номинальной емкости используемого кабеля и расчета нагрузки.

В таблице номинальных характеристик кабеля указана площадь поперечного сечения кабеля, номинальная допустимая нагрузка по току и рекомендуемый автоматический выключатель.

0259999999999999999999999999999999999999999999999999999999999999999999999999999999999900 904999999999999999999999999999999999999999999999900 9017 —

Cable Cross Section Area

Cable Current Rating

Circuit Braker MCB

1. 5  Sq.mm

7.9  — 15.9  Ampere

8  Ampere

2,5 кв. Мм

15,9 — 22 Ампер

15 Ампер

4 SQ.MM

4 SQ.MM

4 SQ.MM 9000

22  — 30  Ampere

20  Ampere

6  Sq. mm

30  — 39  Ampere

30  Ampere

10  Sq.mm

39 — 54 Ampere

40 AMPERE

16 кв. М

39 — 54 Ampere

0260pere 9000.60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 600006020pere 9000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000 60000. 60000202 60.0259

25  Sq.mm

39  — 54  Ampere

80  Ampere

50  Sq.mm

54  — 72  Ampere

125  Ampere

70 кв.мм

72 — 93 Ampere

150 Ampere

959 9000

.
