Схема розетки: схемы подключения розеток к электросети – Блог Elektrovoz

схемы подключения розеток к электросети – Блог Elektrovoz

Содержание:

• Как подключить розетку
• Видеоинструкция по монтажу
• Способы подключения розеток
• Подключение розетки к электросети
• Как подключить двойную розетку
• Подключение розеток с выключателем
• Подключение розеток с заземлением
• Подключение тройной розетки

В статье мы представляем схемы и рекомендации для домашних мастеров электриков, чтобы они смогли сами правильно и бесплатно выполнить подключение розетки. Сейчас розетки и выключатели для дома имеют усовершенствованные замечательные конструкции (с самозажимными контактами, пазами суппортов), позволяющие подключить двойную розетку или целый блок розеток надежно, быстро и легко. Но для этого первоначальные знания об электрическом токе и мерах предосторожности все-таки требуются.

Каждый многоквартирный новый дом сдается в эксплуатацию с 3-х жильной проводкой (L, N, PE), согласно современной электробезопасности (ПУЭ), где:

Для таких квартир, нужно купить и подключить розетку с заземлением не одну, а достаточное количество, во все комнаты и желательно на все стены (для последующего удобства).

Советские старые постройки имеют 2-х проводную сеть (N, L). Если не сделан капитальный ремонт со штроблением и переделкой на 3-х жильный, механизмы с заземлением покупать бесполезно. В этих случаях, для мощных электроприборов, таких как стиральная машина, бойлер, электроплита, посудомойка, в щитке ставят УЗО. При утечке тока, устройство защитного отключения позволяет максимально обезопасить человека. Ни в коем случае не вытворяйте заземление от корпуса прибора на трубы водопровода (отопления) потому, что при пробое изоляции провода техники, под опасным напряжением оказываются водопроводные и трубы и краны.

Видеоинструкция по монтажу



Способы подключения розеток



У накладных и встраиваемых моделей электрические схемы одинаковы, разница в поверхностном и скрытом обустройстве сети и прибора.

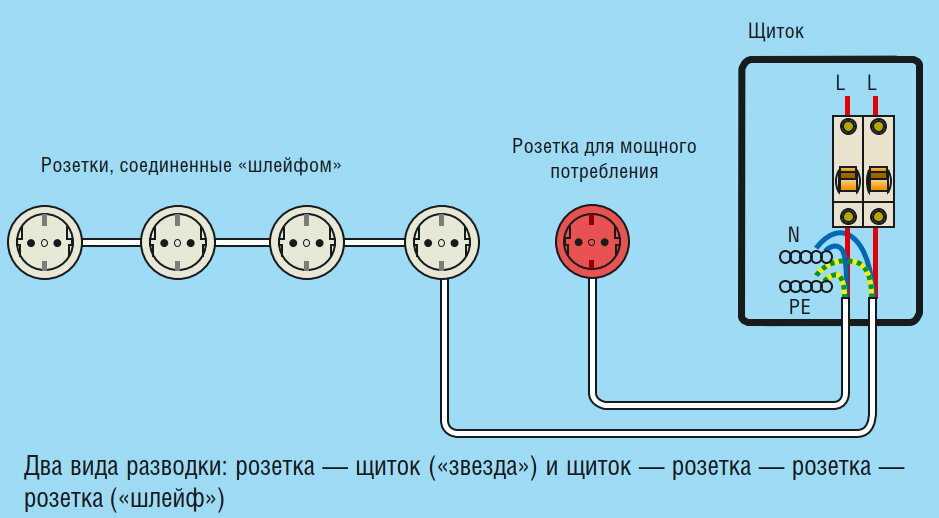

В зависимости от мощной или малой нагрузки, выбирается схема подключения розетки:

1. Параллельное подключение, когда напрямую от щитка до каждой из розеток идет отдельный питающий кабель. Соединение «Звезда» особо надежное и максимально безопасное, подходит для мощных бытовых потребителей (сушильная, стиральная машинка, «умный дом»). Сечения жил должны быть не менее 2,5 мм². Параллельный отдельный способ не дешевый, потому что в три раза увеличиваются расходы на проводниковые материалы и штробление стен. Применяется на новых объектах и модернизации старых, но чаще совмещается с последовательным.
2. Последовательное соединение означает, что от одной линии питания запитывается группа устройств. Разветвление выполняется в распаечных коробках, при помощи клемм «Ваго», пайки, скруток. Подходит для всех бытовых приборов малой мощности (телевизор, утюг, фен, компьютер).

Самый простой вид последовательной разводки – шлейфовый, когда из одной розетки делают несколько. Питающий кабель заводят в 1-й подрозетник, затем шлейф (ноля и фазы) тянут к другому, не заходя в распредкоробку и т. д. Важно, чтобы сечение дополнительных перемычек было такое же, как у питающего провода. Последовательное и шлейфовое соединение, без заземления:



3. Смешанный способ состоит, из комбинации двух предыдущих, он экономный быстрый, удобный.

На трех схемах внизу показано как правильно подключить розетку с защитным заземлением. Обратите внимание, что при любом соединении, контур защитного проводника РЕ всегда остается неразрывным, согласно требованиям ПУЭ. Схемы также подходят для двухпроводной сети, без учета желто-зеленых линий.

Подключение розетки к электросети

Используемые инструменты

1. Рассмотрим двухпроводную систему ~220В, скрытой проводки. Чтобы установить в старый подрозетник (без замены проводки) новый одинарный розеточный механизм необходимо:

• Отключить электричество в щитке квартиры (выкрутить пробки или выключить автомат). Проверить отсутствие напряжения тестером, индикаторной отверткой или включением в розетку вилки любого электроприбора (фена, электрочайника). В двухпроводной домашней проводке не нужно специально определять фазу и ноль. Но если установили, где какой проводник, то фаза слева, а нейтраль справа. Выполните демонтаж старого устройства.

• Важно подсоединить зачищенные концы провода в разные клеммы! Если конструкция с самозажимными контактами (фото слева), то в каждый из зажимов вводят по проводу, до упора (они сами фиксируются, попробуйте легким выдергиванием надежность). Модель с винтовыми креплениями (справа) обеспечивает более надежный контакт. Для крепления винтами: конец одной жилы завернуть колечком, по часовой стрелке, вокруг одного из них, а другой провод вокруг другого. Винты затягивают и проверяют надежность крепления.

Основание вставляем в подрозетник. Провода должны находится с тыла, чтобы не попасть под распорные лапки.

Выравниваем металлический суппорт в гнезде по глубине и горизонтали. Саморезами с одной и другой стороны добиваемся прочной фиксации монтажных лапок в подрозетнике.



Собирается внешний корпус (если он не цельный, а из нескольких частей) и закручиваем фиксирующий центральный винт.





Как подключить двойную розетку

Рассмотрим 3 способа, все работы с отключенным напряжением!

1. Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно. Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).
2. От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками. Питающий кабель общей сети заводят в одну из коробок.



Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.

Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.

Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.



Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.

 3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).



Очистить подрозетник от строительного мусора. Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз.



Установка, выравнивание и фиксация как в предыдущем случае.



Подключение розеток с выключателем

1. Параллельный способ, из распредкоробки прокладывают раздельные силовые и осветительные цепи, можно в одной штробе, сразу на два отдельных прибора (в двухместной рамке). Между ними никаких перемычек не надо, работают независимо друг от друга. Способ самый надежный, подходит для мощных нагрузок ПУЭ (6.2.4).



Схема, с 2-мя клавишами выглядит:

2 и 3 варианты, рассматривают монтаж совмещенного блока розетки-выключателя, например, вместо старого розеточного прибора:

• Здесь все равно не обойтись без прокладывания проводов от подрозетника до лампы;

• Важно, что перемычка в блоке, между включателем и розеткой, состоит из 1 проводника L – фазы (не путать со шлейфом между розеточными механизмами L, N). Это следует из конструкции выключателя потому, что к нему идет (и выходит) только фаза, а ноль (N) никогда не заходит в него, а прокладывается от распредкоробки прямо к люстре (лампе).

2. Розеточное устройство работает только при включенном выключателе. Питающая фаза (L) идет к вводной клемме выключателя, а на выходящую его клемму подсоединяются: — перемычка на клеммный винт (L) розетки и — провод (L), идущий на лампу. Входной ноль (N) идет на нулевой розеточный контакт и туда же, подсоединяется ноль (N) от лампы. В схеме размыкается фаза, поэтому она более надежная, чем третий вариант.



3. Питание (L, N) идет к розетке, а от нее фазная (L) перемычка на включатель. Устройства работают независимо друг от друга, но подключение не корректное, потому что больший участок системы всегда под напряжением. Схема с 2-клавишным выкл.



 Подключение розеток с заземлением

Заземление предназначено для защиты человека от удара током, при касании к корпусу бытовых устройств, особенно в ванне, таких как стиральная машина, бойлер. В новых квартирах заземляющий провод (РЕ) входит в состав трехжильной проводки и имеет специальную желто-зеленую окраску. Подключение к 3-х проводным линиям, аналогично двойным, разница в присоединении к центральной клемме желтого PE провода.



Подключение тройной розетки

Тройной блок, без «земли» шлейфным способом, аналогично двойному.



Согласно ПУЭ (1.7.144), контур заземления должен быть неразрывным, поэтому тройное последовательное подключение, с защитой PE, выглядит следующим образом.











Установка розетки своими руками, схема подключения к электросети, фото

Содержание:

Правила безопасности и соединения проводников, выбор сечения кабеля
Монтаж розеток в бетонную стену
Особенности установки розетки в кирпичную стену
Как монтировать розетку в гипсокартонной перегородке
Правила и схемы подключения проводов

Установка розетки своими руками

Рано или поздно наступает момент, когда существующие розетки уже не отвечают потребностям владельцев, их приходится менять или устанавливать новые. Данная статья описывает наиболее распространенные варианты установки этих устройств для различных целей и на различные поверхности.

Правила безопасности и соединения проводников, выбор сечения кабеля

Существующие строительные нормы не ограничивают критичную высоту установки розеток и их монтируют согласно текущей потребности или желаниям владельцев. Разумеется, что установка розетки на уровне пола не только непрактична, но и небезопасна, поскольку в нее может попасть вода или набиться пыль.

Идеально, когда каждая розетка подключена к своей распределительной коробке. Но допускается также питание новой розетки от соседней. При этом подключение производится на контактах предыдущей розетки, а не путем скручивания проводников.

Так как современные бытовые приборы имеют большую мощность — толщина провода новой проводки должна соответствовать максимальной нагрузке на данную точку электропотребления. Если к розетке планируется подключение нескольких потребителей, то провод выбирается по сумме их мощностей.

Таблица определения мощности электропотребителей на розетку

Новую проводку обычно тянут медным проводом.

Подбор сечения проводки с медной жилой

Но, если старая проводка — алюминиевая и нет возможности установить клеммное соединение, то придется воспользоваться алюминиевыми проводами.

Подбор сечения проводки с алюминиевой жилой

Важно!

Из-за электрохимической коррозии металла скручивать медные и алюминиевые провода категорически запрещено. И тем более нельзя такие соединения наглухо замуровывать в стену. Допускается замуровывание спаянных медных проводов при условии надежной изоляции места соединения.

Монтаж розеток в бетонную стену

Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.

Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.

Штробление бетонной стены перфоратором

По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.

Штробление стен перфоратором под установку розетки видео

Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.

Высверливание отверстия под розетку в бетонной стене

Важно!

Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы.

Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.

Подготовленные подрозетники и выведенные провода

Особенности установки розетки в кирпичную стену

Кирпичная кладка имеет свои особенности. Часто в старых домах толщина штукатурки позволяет укладывать проводку прямо в ней. Но штробить штукатурку нужно очень осторожно, поскольку от вибрации она может отслоиться от кирпичного основания. Поэтому процедура выполняется болгаркой с пылеулавливающей насадкой.

Важно!

Если в частном доме стена кирпичной кладки, то от ударов перфоратора от кирпича будут откалываться слишком большие куски. Поэтому для штробления можно использовать только болгарку или штроборез.

Штробление кирпичной стены специальным штроборезом

Для сверления места под коробку используется такая же коронка, что и для бетона. В крайнем случае, если кирпич не очень плотный — можно просверлить по контуру коробки множество отверстий и потом аккуратно выдолбить среднюю часть. Глубина отверстия для установки розетки должна выбираться так, чтобы как минимум 2/3 высоты коробки располагалось в толще стены, а не в штукатурке. Правила установки коробки — такие же, как и для бетонной стены.

Как монтировать розетку в гипсокартонной перегородке

Особенность строения гипсокартонных перегородок требует особого подхода. В этом случае проводка укладывается еще на этапе возведения перегородки — до зашивания каркаса гипсокартонными листами. В процессе монтажа гипсокартона, в месте установки специальной фрезой выбирается отверстие для подрозеточной коробки, и в нее сразу пропускаются концы проводки. Если сверлить рядом два отверстия — получатся двойные розетки.

Для гипсокартона используются специальные, более толстостенные и более жесткие коробки, которые имеют специальные зажимные лапки, фиксирующие коробку на гипсовой панели. Та же технология используется для размещения розетки на любой панельной поверхности, включая пластиковую вагонку, фанеру и ДСП.

Проводка протягивается под панелями в толще перегородки. В местах пересечения металлических профилей каркаса провод пропускается через монтажную гофру или подходящую трубку.

Важно!

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Это устранит нагрев проводников при максимальном токе в розетке.

Накладные розетки и особенности их монтажа

Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции. Накладная розетка устанавливается на любую прочную ровную основу. Накладные розетки — единственно возможный вариант для создания точки подключения встроенной техники.

Установка блока накладных розеток

Как правило, в этих случаях проводка тоже не утапливается в стены, а тянется по электромонтажным коробам (кабель-каналам) или укладывается под плинтус. Накладные розетки очень удобны в установке, ремонте и замене. Единственный их недостаток, это то, что они сильно выступают и их легко можно сбить неаккуратными действиями.

Правила и схемы подключения проводов

Важно!

Обращаем внимание, что все работы по подключению проводки выполняются в обесточенном состоянии! Предварительно следует наметить фазовый и нулевой проводник в каждой коробке.

Схема подсоединения розетки к электросистеме

Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Однако, если используется коробка для установки нескольких розеток, то фазу следует подключать к одинаковой стороне каждой из них, а нулевой провод — к другой. Розетка двойная в одном корпусе имеет только одну общую пару контактов.

Схема подключения блока розеток на одну линию

Обычно принято все розетки помещения разводить единообразно. Но и разное подключение ошибкой не считается.

Важно!

Обращаем особое внимание на надежность присоединения проводников к контактам и неподвижность установленных розеток. Если недотянуть контакт или плохо закрепить розетку — со временем появляется искрение, и провода отгорают. А это уже чревато пожаром!

Установка и подключение розетки

После подключения всех розеток проверяется отсутствие короткого замыкания между проводниками проводки, и только после этого к ней присоединяется фаза.

Итог

Несмотря на кажущуюся сложность, перенос или установка новой розетки вполне под силу любому из нас. Важно правильно подобрать сечение кабеля и соблюдать правила безопасности и осторожность при подключении, чтобы избежать замыкания.

Схема подключения к электрической розетке и процедура подключения

Электрическая розетка представляет собой гнездовой разъем, который несет источник питания или блок питания и передает электрическую энергию, когда к ней подключена электрическая вилка. Как правило, источник питания подключается к розетке или электричеству. Электрические розетки используются в распределительных щитах, розетках, щитах расширения и т. д. Электрические розетки могут быть двухконтактными, трехконтактными или пятиконтактными. Электрические розетки бывают разных номиналов, стилей и конструкций. Наиболее используемые и распространенные номиналы электрических розеток: 5А, 6А, 16А, 32А и т. д. Однофазные розетки имеют либо два порта, либо три порта. Также доступны различные типы портов. Некоторые розетки имеют плоские порты, некоторые имеют круглые порты.

Схема электрической розетки и клеммы

Здесь вы можете увидеть схему пятиштырьковой розетки.

Розетки с пятью штырями выпускаются на 6А, 16А, 32А для всех номиналов тока. Некоторые пятиконтактные розетки имеют функцию подключения обоих типов вилок на 6А и 16А. На лицевой стороне можно увидеть все пять портов. Порты заземления или заземляющие порты намного больше по размеру, чем другие порты. Если возникает какое-либо короткое замыкание, в цепи протекает очень большой ток. Именно поэтому заземляющий или заземляющий штырь делают большего размера, так как он может легко обойти высокое короткое замыкание на землю. Кроме того, вы заметите, что при включении вилки в розетку сначала к розетке подключается заземляющий контакт, затем фаза и нейтраль. Это делается потому, что в случае какой-либо неисправности или наличия тока утечки он легко уходит на землю, что может снизить вероятность несчастных случаев, таких как поражение электрическим током.

Если вы посмотрите на заднюю сторону розетки, вы увидите три клеммы с винтами для подключения источника питания — фаза, нейтраль и заземление. Также будет идентификация для всех пинов. Терминал фазы обозначается буквой «P» или «L». Нейтральный терминал обозначен буквой «N». А заземляющий штифт обозначается стандартным символом заземления или заземления.

Подключение электрической розетки с выключателем

Здесь вы можете увидеть схему подключения электрической розетки с выключателем.

В соответствии с электротехническим стандартом выключатель должен располагаться справа от розетки. Если на вашем распределительном щите имеется несколько розеток с отдельными выключателями, то все выключатели следует размещать справа от соответствующих розеток.

Схема подключения к электрической розетке

Здесь вы можете увидеть актуальную схему подключения к электрической розетке и выключателю.

Процедура подключения

1. Подсоедините заземляющий провод к верхнему заземляющему контакту сетевой розетки.

2. Подсоедините нейтральный провод источника питания к нейтральной клемме (обозначенной буквой «N») сетевой розетки.

3. Подключите фазную клемму источника питания к любой клемме выключателя.

4. Подсоедините другую клемму выключателя к фазовой клемме (обозначенной буквой «P» или «L») сетевой розетки.

Читайте также:

Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Руководство по подключению выключателей и розеток | База знаний

Пожалуйста, внимательно прочтите эти инструкции перед тем, как приступить к работе. Храните их в надежном месте на случай, если они понадобятся вам в будущем. Вы должны установить электрические аксессуары в соответствии с последними правилами электропроводки EE — BS7671: Требования к электрическим установкам и любыми другими соответствующими правилами техники безопасности.

Если у вас есть какие-либо сомнения относительно выполнения этих инструкций, обратитесь к квалифицированному электрику.

Перед началом работы

1.   Отключите питание от сети. Удалите соответствующий предохранитель или выключите соответствующий автоматический выключатель.

2.   Убедитесь, что никто другой не сможет снова подключить питание, пока вы работаете.

3.   Если вы заменяете существующий фитинг, снимите его сейчас.

4.   Очистите внутреннюю часть любой имеющейся монтажной коробки, удалите мусор и пыль.

5.    Убедитесь, что все имеющиеся крепежные винты затянуты и не выступают.

6.   Убедитесь, что вы используете кабель правильного номинала и типа.

7.   Перед подключением убедитесь, что вы понимаете расположение клеммных соединений. Они могут различаться в зависимости от фурнитуры.

Цвета проводки для Великобритании и Ирландии

Эти инструкции по установке применимы только к установкам в Великобритании и Ирландии.

Ирландия
Двойной кабель и кабель заземления: Коричневый = под напряжением        Гибкий кабель: Синий = нейтральный

Великобритания
Важное примечание: изменение цвета проводки
Установки, подключенные после 1 апреля 2004 г. , могут быть подключены с использованием цветов, согласованных с ЕС, для проводников питания двойного кабеля и кабеля заземления. Старые цвета перестали использоваться с 1 апреля 2006 года. Цвета гибких кабелей остались без изменений.

Старые цвета: Красный = Живой
Черный = Нейтральный

Новые цвета:  Коричневый = Живой
Синий = Нейтральный

1-клавишный 1-позиционный переключатель (6 А)

1-клавишный двухпозиционный переключатель (6 А)

2-клавишный двухпозиционный переключатель (6 А)

3-клавишный двухпозиционный переключатель (6 А)

Подключение переключателя

Шаг 1

Подсоедините провода к аксессуару, следуя инструкциям на электрической схеме. Убедитесь, что медные жилы кабеля вставлены в клеммы. При необходимости зачистите кабель. Удалите все торчащие жилы кабеля. Затяните винты клемм, чтобы закрепить провода.

Шаг 2

При необходимости подсоедините фиксированный провод заземления к клемме заземления на аксессуаре. Подсоедините короткий провод от клеммы заземления аксессуара в настенной коробке к клемме заземления на аксессуаре. Закройте любой оголенный провод заземления зелено-желтой оболочкой.

Шаг 3

Прикрепите аксессуар к стене с помощью прилагаемых крепежных винтов. Убедитесь, что кабели в коробке ничем не зажаты.

Шаг 4

Замените соответствующий предохранитель или включите соответствующий автоматический выключатель. Включите сетевой выключатель.

Приобретите нашу серию выключателей

Одинарная розетка с выключателем (13 А)

2-местная розетка с выключателем (13 А)

Соединительный блок с предохранителем на 13 А

Все наши стандартные диммеры рассчитаны на максимальную мощность 250 Вт. диммеры задней кромки, которые подходят для ламп накаливания, галогенных ламп хорошего качества и диммируемых ламп CFL. Они также подходят для качественных диммируемых электронных трансформаторов и качественных диммируемых светодиодных ламп.

Обратите внимание, что наши диммеры задней кромки мощностью 250 Вт несовместимы с противопожарным оборудованием JCC 7 Вт, но по запросу мы можем поставить подходящий модуль передней кромки.

Наши диммерные выключатели являются 2-позиционными, т.е. могут использоваться для переключения света с одного или двух мест, но другой переключатель должен быть стандартным кулисным, тележковым или двухпозиционным диммерным переключателем.

1 . Подсоедините кабель, как показано на электрической схеме.

2. Аккуратно отрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.

3. Снимите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.

4. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.

5 . Установите диммеры, убедившись, что провода не зажаты между пластиной и коробкой.

6. Закрепите пластину прилагаемыми винтами. Не перетягивайте крепежные винты.

7 . Снова подключите источник питания и проверьте переключатель.

8. Светорегулятор издает легкое жужжание — это нормально. Это вызвано катушкой подавления радиопомех.

Как подключить телефонную розетку

1. Главные телефонные розетки должны устанавливаться уполномоченным инженером.

2. Дополнительные розетки можно использовать для добавления добавочных телефонных номеров. Они могут быть подключены к главной розетке или к существующей вторичной розетке, максимум до 5 удлинительных розеток.

3. Для этой розетки требуется монтажная коробка глубиной не менее 25 мм.

4. Подсоедините кабели, как показано на электрических схемах.

5. Соедините клеммы 4-жильным телефонным кабелем. Соедините клеммы 2,3,4 и 5 существующей розетки с клеммами 2,3,4 и 5 новой розетки.

6.  Используйте кабель одного цвета для одного и того же разъема на каждой розетке. Фактические цвета не важны. Расположите каждый провод, как показано на схеме, оставляя 12 мм выступа. Вставьте провод в разъем, как показано ниже. Удалите лишнюю проволоку.

7. Если розетка имеет металлическую переднюю панель и оснащена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке.

Как подключить коаксиальную розетку

1. Аккуратно разрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.
