Чтобы собрать люстру, нужно разобраться в ее конструкции и продумать схему подключения, варианты могут быть разными. Также необходимо изучить инструкцию по сборке и определить какой вариант крепления к потолку подойдет лучше всего. При подключении к сети важно соблюдать полярность и обеспечить надежное соединение проводки.

Собрать своими руками люстру не так сложно, как кажется на первый взгляд

Этапы сборки и подключения люстр

Независимо от конструкции и количества рожков процесс можно разделить на несколько этапов. Каждый из них важен, поэтому нужно разобраться во всех нюансах, чтобы провести работу качественно и быстро:

1. Сборка и присоединение всех элементов. Тут самое главное – разобраться в особенностях конструкции и изучить инструкцию. Даже если она на иностранном языке, должна быть схема или фотографии с пошаговым подсказками для самостоятельной работы. Если инструкции нет, стоит исходить из фотографии на упаковке, обычно там есть разные ракурсы.
2. Правильная группировка проводов. Этот момент особенно важен при использовании многоклавишных выключателей. Тут есть несколько вариантов, зависящих от количества плафонов и схема подключения, разобраться несложно, если изучить раздел ниже, посвященный этому вопросу.
   Проще всего группировать провода при использовании одноклавишного выключателя

3. Крепление люстры на потолке. Все зависит от крепления, которое идет в комплекте и от материала, из которого изготовлена перегородка. Обычно можно выбирать между несколькими вариантами – саморезы, дюбель-гвозди и специальные крюки, которые можно как вкручивать в дерево, так и забивать в чопики. А для пустотелых конструкций применяют специальные крепежи с распорной частью, которая раскрывается над поверхностью полотка.
4. Подключение выводов люстры к проводке. Нужно соблюдать полярность. Если контакты слабые, то со временем они подгорают и лампочки просто перестают гореть. А если не заизолировать соединение, то со временем оно начнет окисляться, что тоже нежелательно.

Если в инструкции есть дополнительные рекомендации, нужно руководствоваться ими при выполнении работ. При покупке желательно выбирать модели с Руководством по сборке на русском языке. Каждый этап стоит разобрать подробно.

Механическая сборка конструкции

Чем сложнее люстра и больше декоративных элементов на ней, том больше времени придется потратить на сборку. Процесс стоит организовать таким образом:

1. Распаковать все составные части и разложить их так, чтобы все необходимое было под рукой. Лучше всего подготовить стол и обеспечить хорошее освещение. Под рукой следует иметь набор отверток и ключей, чтобы не возникло проблем со сборкой.
2. Стоит убедиться, что все детали есть в наличии. Очень важно убедиться в этом заранее, чтобы сдать люстру в магазин или обменять ее, если будут проблемы.
3. Собирать следует с верхней части корпуса, устанавливая все необходимые элементы по инструкции. Все детали выставляйте ровно и зажимайте их гайками или другим крепежом.
   При креплении рожков в отверстие вначале протягиваются провода

4. Далее надо прикрепить рожки, для этого они надеваются на посадочные места и фиксируются гайкой. Нужно подобрать ключ подходящего размера и не зажимать до конца. Вначале стоит убедиться в том, что они располагаются симметрично и только потом окончательно крепить.
5. Если требуется, то нужно протянуть провода через центральную трубку. Часто они уже проложены, что упрощает работу.

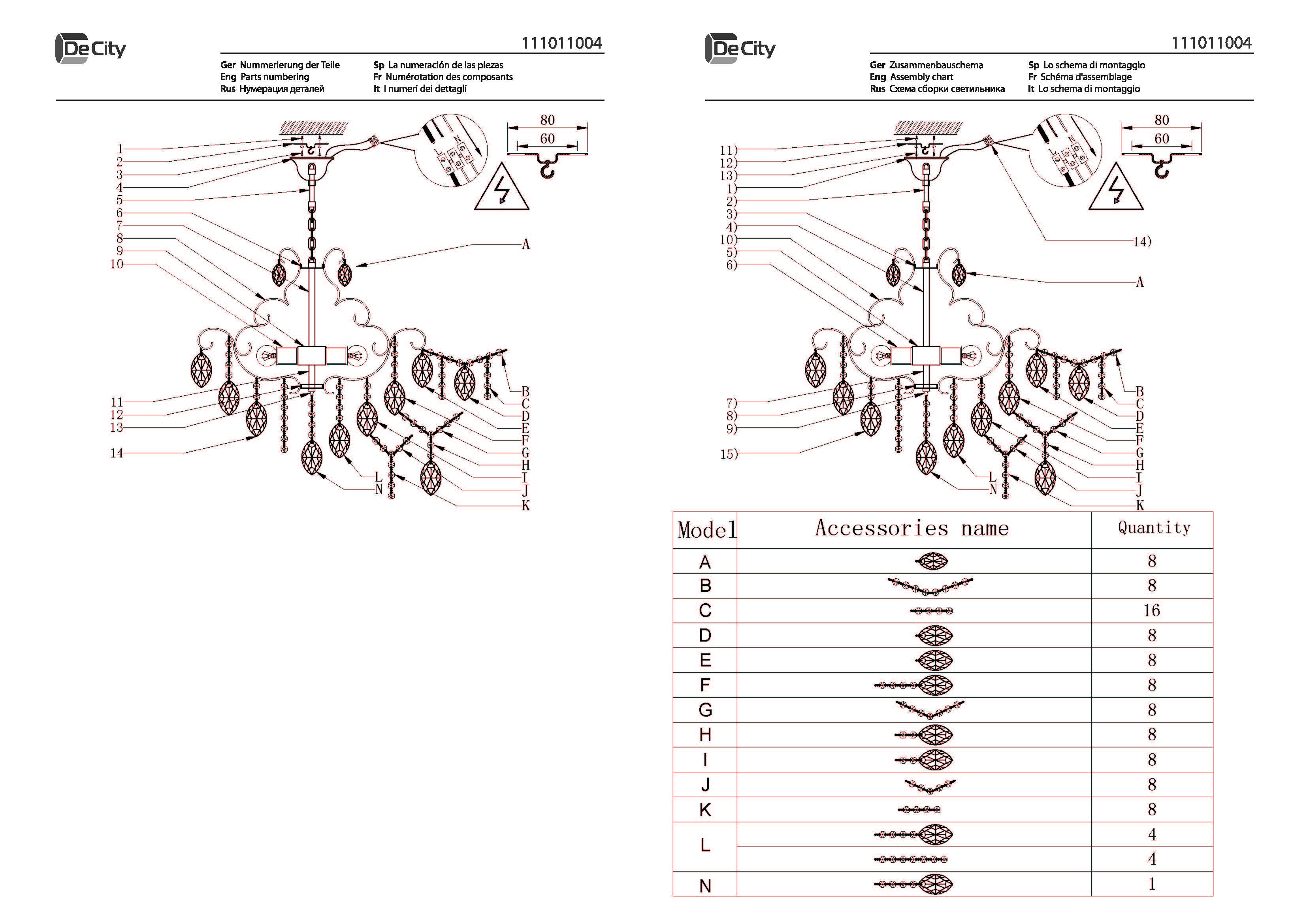

Стоит помнить о том, что декор в моделях с висюльками надо крепить уже после монтажа. Это касается и плафонов, их не стоит ставить сразу, это упростит монтаж. Окончательно собрать светильник лучше тогда, когда он висит на потолке.

Разделение проводов на группы

Ответственный этап, от которого зависит, как будет работать люстра. Тут все зависит от необходимых режимов. Разобраться несложно, нужно помнить несколько рекомендаций:

1. Если будет использоваться одноклавишный выключатель, то присоединить провода не составит труда. Обычно они бывают двух цветов – ноль всегда с синей или голубой изоляцией, а фаза может иметь разное покрытие – от черного или белого, серого и многих других, у китайских производителей нет единого стандарта.
2. Когда у модели по два провода на плафон, а нужно развести свет на две клавиши, нужно следовать простой инструкции. Продумать, как развести лампочки и соединить соответствующие провода. Потом подключить их к нужному выводу выключателя. Можно включать в двух режимах, а если нажаты две кнопки, то будут гореть все плафоны.
3. Для моделей с тройными выводами от каждой лампочки можно делать разные режимы, сочетая их на 2,3 и даже больше клавиш. В этом случае следует совмещать их в соответствии с выбранной схемой, вариантов очень много.

   Чем больше клавишей на выключателе, тем сложнее группировать провода

4. При соединении проводов не надо делать скрутку, так как это ненадежный вариант, из-за которого со временем проводка начнет греться и может перегореть. Лучше всего пропаять их оловом, тогда соединение будет надежным и долговечным.
5. Если нужно подключаться через колодку, что чаще всего используется в современном оборудовании, то к скрутке следует припаять медный провод.
   Длину подбирать так, чтобы было удобно соединять контакты. По возможности скрутку заизолировать термоусадочной трубкой, это самое надежное и долговечное решение.

Крепление люстры к потолку

Крепить конструкцию нужно надежно, чтобы исключить любые проблемы. Выбирать способ в зависимости от материала изготовления потолка и крепежа, который идет в комплекте:

1. В деревянном перекрытии для крюка нужно предварительно просверлить отверстие, диаметр которого на 2-3 мм меньше, чем резьбовая часть. Вкручивать вручную или с помощью отвертки, которая просто вставляется между выступами. Определить, сколько оставить снаружи, чтобы подвесить люстру.
2. В бетонное перекрытие нужно подобрать дюбель по размеру крюка. Просверлить отверстие в бетоне, главное – правильно подобрать глубину, чтобы дюбель вошел полностью. Крюк можно как вкручивать, так и аккуратно забивать до нужного положения.

   Вариант с креплением на крюк

3. Если в комплекте идет установочная пластина, то нужно приложить ее к поверхности и просто прикрутить саморезами (вариант для деревянного перекрытия).
   Длину подбирать по ситуации, обычно хватает 4-5 см.
4. Для бетонного потолка процесс немного сложнее. Вначале разметить отверстия и высверлить их по диаметру дюбелей. Дюбеля вставлять в плиту или через пластину и крепить. Потом приставлять люстру и фиксировать ее гайками, которые накручиваются на шпильки.

Поиск фазы и подключение

Чтобы ничего не перепутать, следует определить точное расположение фазы и нуля. Для этого лучше всего предварительно подготовить индикаторную отвертку и мультиметр. Следовать простым рекомендациям:

1. Отключить напряжение в сети. В подведенном кабеле зачистить концы на 1-2 см и раздвинуть провода так, чтобы они гарантированно не соединились. Затем включить напряжение и проверить отверткой каждый вывод, приставляя жало. Фаза там, где загорится лампа, второй вывод – ноль.
2. Ели подведено три жилы, то нужно определить, какая из них заземление, сделать это отверткой не получится. В этом случае потребуется и мультиметр. Вначале индикаторной отверткой определяется силовой провод. А потом нужно размещать контакты мультиметра между фазой и оставшимися проводами. Если показатель 220В, то второй вывод ноль, если вольтаж намного ниже, то это заземление.

Индикатором можно точно определить провод под напряжением

При проведении работ соблюдать аккуратность. Не дотрагиваться руками и не соединить жалом отвертки кабеля, чтобы не замкнуть проводку.

Правила ухода и эксплуатации

Чтобы оборудование служило как можно дольше, следует выполнять простые рекомендации. Нужно помнить следующее:

1. Желательно мыть все декоративные элементы со снятием 1-2 раза в год. Плафоны можно замочить в мыльном растворе, чтобы было проще оттирать грязь. На кухне это стоит делать чаще – раз в 3-4 месяца.
2. Если есть хрустальные детали, то их нельзя замачивать в мыльном растворе, они от этого тускнеют. Лучше всего добавить в теплую воду немного нашатырного спирта для блеска. После мойки выкладывать на чистую ткань до полного высыхания. Вешать лучше в тканевых перчатках, чтобы на хрустале не осталось отпечатков пальцев.
3. Арматуру мыть с использованием средства для стекол. Наносить его на поверхность и оставлять на несколько минут, после чего протирать чистой салфеткой из микрофибры.
4. После мытья не стоит включать люстру как минимум в течение часа, чтобы все элементы успели полностью высохнуть.

Чем больше декоративных украшений на люстре, тем сложнее ее мыть

Собрать люстру своими руками несложно, если купить вариант с подробной инструкцией на русском языке и понятными схемами. При сборке продумать порядок подключения плафонов, особенно если будет использоваться многоклавишный переключатель. Не забывать о том, что время от времени элементы нужно мыть.

Оцените автора

( Пока оценок нет )

75 фото принципиальных схем, нюансы сборки и подключения люстры

В настоящее время люстры обычно представляют собой что-то немного более сложное, чем обыкновенный плафон на одну или пару лампочек.

Люстра для современного человека — это не просто защитное покрытие на осветительный прибор, но и полноценное дополнение интерьера.

Именно по этой причине любой хозяин жилища ищет для своего дизайнерского решения что-то уникальное.

Люстры чаще всего продаются в разобранном состоянии. Сборку, конечно можно заказать в торговой точке, однако ни один домашний мастер на все руки не станет тратить на это деньги.

Именно по этой причине важно знать, как правильно собрать люстру любой формы и размера. В данной статье мы рассмотрим именно этот вопрос.

Краткое содержимое статьи:

Механическая сборка

Перед тем, как приступить к изучению инструкции, как собрать люстру, необходимо несколько подготовительных шагов. В первую очередь разберем то, что касается открытия коробки. Делать это нужно совершенно аккуратно при помощи канцелярского ножа.

Краешком лезвия аккуратно срезается скотч и коробку распахивают. Далее необходимо достать и проверить по инструкции наличие всех деталей вплоть до мельчайших крепежей.

Лучше всего те части, которые потребуются в последнюю очередь и особенно хрупкие сложить обратно в упаковку. До момента, пока они не понадобятся, лучше сохранять предметы в безопасности.

В начале берется в работу верхняя часть, то есть каркас, на котором далее будет удерживаться все.

Вторым этапом собирается срединная часть, на которой уже и расположен каркас люстры. Обязательно присоедините на этом этапе к верхней части люстры декоративную тарелку.

Данная деталь будущей люстры не только скрывает от глаз все провода, которые далее и будут давать освещение. Она так же предназначена для защиты проводки от внешних механических воздействий.

Еще одно важное свойство декоративной тарелки люстры — образование дополнительной площади для крепления всего устройства. О том, как собрать люстру с пультом управления немного сложнее объяснить.

Крепление рожков

Следующий этап после сборки верхней и средней части люстры — это сборка и установка рожков к каркасу. Рожки — это те самые детали люстры, на которые крепиться будут сами осветительные приборы. Они могут иметь различную форму и быть в разном количестве. Именно по этому критерию отличается сборка данной части, но в остальном процесс абсолютно одинаков.

Для начала необходимо отвернуть декоративную гайку, которая отвечает за присоединение защитного слоя к корпусу рамы. Далее берется сам рожок, от которого необходимо отсоединить гайку и контр-шайбу.

Теперь остается только с их же помощью закрепить рожок к корпусу люстры. Теперь надеваем декоративную гайку, которая была снята в самом начале.

Далее по такому же принципу следует осуществить присоединение всех остальных рожков.

Перед тем, как затянуть крепежи на каждом рожке необходимо удостовериться в том, что расположение их по отношению друг к другу симметрично. Если это не так, то лучше всего именно на данном этапе исправить ситуацию.

Электроника и подключение

После того, как механическая часть сборки люстры окончена, можно, наконец, приступить к подключению люстры к сети. Вопрос это достаточно не простой, но и особенных сложностей при разборе ситуации возникнуть не должно.

Схема соединения проводов в люстре будет напрямую зависеть от варианта включения люстры. То есть от того, какой выключатель вы собираетесь использовать для того, чтобы приводить люстру в состояние включения или выключения.

Есть возможность использовать одноклавишный выключатель и двухклавишный. Имеются и более сложные варианты, но их подключение можно освоить только имея особые навыки и знания.

Самый простой вариант — одноклавишный выключатель. Для него потребуется поделить все провода на две группы — нулевые и имеющие фазу.

Что касается двухклавишного выключателя, то система будет выглядеть немного сложнее, но и с ней вполне возможно разобраться.

Здесь группы проводов будет три: первая — нулевая, вторая — фаза для одной клавиши, третья — фаза для другой клавиши.

Провода делят таким образом на фазы, чтобы при включении одной клавиши загорались определенные лампочки, а при обоих — вся люстра. Все вышеперечисленное — это основные компоненты любой люстры, которые нужно знать при сборке.

Фото инструкция, как собрать люстру

Вам понравилась статья? Поделитесь 😉



Установка люстры — Как установить люстру

Один из самых ярких и заметных предметов декора в вашем доме, люстра, может по-настоящему сиять только в том случае, если вы ее установите. Сидеть в коробке бесполезно. Но с чего же начать? Не волнуйтесь, у нас есть несколько простых шагов, которые помогут вам приступить к установке вашей потрясающей эффектной детали. (Просто примечание: следуйте конкретным инструкциям, прилагаемым к вашей люстре, это руководство не является исчерпывающим для каждой марки или модели).

Безопасность превыше всего!

Когда вы будете готовы к установке, в первую очередь следует подумать о безопасности. Обязательно отключите питание прибора. Затем начните с удаления старого приспособления и убедитесь, что электрическая коробка находится там, где вы хотите.

Pillar of Strength

Убедитесь, что балка или стойка (где вы собираетесь повесить светильник) могут выдержать вес вашей люстры. Примечание: если электрическая коробка установлена ​​непосредственно на балке, она должна выдерживать вес до 50 фунтов. Затем распакуйте люстру и прочтите инструкцию.

Насколько высоко?

Ничто так не портит красивое украшение, как постоянное столкновение с ним головой. Поэтому важно правильно подобрать высоту.

Слишком высокий

Слишком низкий

Найдите рекомендуемую длину цепи

Используйте приведенную ниже формулу и найдите правильную высоту для люстры, устанавливаемой над столом.

Высота от потолка до стола

—

32 дюйма (рекомендуемая высота)

—

Высота люстры

=

Длина цепи

Если люстра не поднимается над столом, следуйте этим советам:

• В комнатах со стандартными 8-футовыми потолками подвесьте люстру на высоте 7 футов над землей, чтобы обеспечить достаточный зазор над головой.
• Подвесные светильники высотой около 8 футов для комнаты с более высокими потолками.
• Если у вас двухэтажное фойе, нижняя часть светильника должна висеть на том же уровне, что и второй этаж.
• Обязательно поместите люстру посередине комнаты или над кроватью или журнальным столиком.

В самый раз

Установите как профи

Соберите люстру в соответствии с вашими инструкциями. Во-первых, убедитесь, что проволока пропущена через цепь, переплетаясь с каждым другим звеном. Затем прикрепите монтажный кронштейн к электрической коробке. Подключить люстру к распределительной коробке. Не забывайте! Стопорная гайка и навес спускаются по цепи перед тем, как быть подвешенными.

Заземление

Теперь пришло время подключить прибор. Сначала заземляющие провода. Затем закрепите провода гайками и заправьте их в навес. Наконец, поместите и закрепите навес. Подробную информацию см. в руководстве по подключению, которое входит в комплект поставки.

Finish Strong

Если в вашей люстре есть дополнительные элементы, самое время их установить или собрать. Добавьте лампочки, и одним щелчком выключателя у вас будет свет!

Если у вас по-прежнему возникают проблемы, обратитесь за помощью в местный выставочный зал.

Найти выставочный зал



Как установить светильник — вентилятор Hunter

• Дом
• Как установить светильник
• Как установить светильник

Добавление нового светильника — это простое обновление дома, которое мгновенно освежит ваше пространство. Вы можете открыть коробку, чтобы увидеть пакеты с деталями и провода, а затем задаться вопросом, во что вы ввязались как самопровозглашенный мастер-сделай сам. Но мы здесь, чтобы сообщить вам, что вы можете сохранить свой титул «Сделай сам». С установкой и подвеской светильника справится даже новичок.

Необходимое время

Необходимое время:
1-2 часа Уровень навыка

Уровень мастерства:
Сделай сам Диапазоны стоимости

Стоимость:
Диапазоны

Содержание

• 1. На какой высоте следует вешать светильники?
• 2. На каком расстоянии друг от друга следует вешать подвесные светильники?
• 3. Как демонтировать и удалить существующий светильник
• 4. Как повесить и установить подвесные светильники
• 5. Как установить настенное бра
• 6. Как установить косметический светильник
• 7. Как установить люстру
• 8. Как установить светильники скрытого монтажа
• 9. Как установить подвесные светильники кластера



01.

На какой высоте следует вешать светильники?

Перед началом процесса установки важно знать, на какой высоте следует вешать светильник. Независимо от того, вешаете ли вы подвесные светильники над островом, задаетесь вопросом, на какой высоте повесить люстру, или пытаетесь установить на стене туалетный столик или бра, есть несколько общих практических правил, которые следует усвоить.

СОВЕТ ПРОФЕССИОНАЛА: Если вы зритель, повесьте воздушный шар на веревке и прикрепите его к потолку или стене, где вы планируете повесить светильник, чтобы определить необходимые размеры. Не забудьте учесть размер приспособления при окончательном определении количества нижних стержней или длины цепи, необходимой для вашего фонаря.

02.

На каком расстоянии друг от друга следует вешать светильники?

03.

Как демонтировать и демонтировать существующий светильник

Установить светильник там, где он уже есть, просто, но следует помнить о нескольких важных вещах:

04.

Как повесить и установить подвесные светильники

При работе с любым подвесным светильником вам потребуется снять старый светильник и все, что к нему прилагается. Все. Важно использовать новый монтажный кронштейн, который поставляется с новым подвесным светильником. Вам также необходимо знать, как долго должно висеть ваше приспособление, чтобы вы могли использовать соответствующее количество стержней или цепных звеньев и соответствующим образом обрезать лишние провода. Вернитесь к графику выше для идеальной высоты подвески.

05.

Как установить настенное бра

Чтобы приступить к установке настенного бра, снимите все с существующего светильника. Мы имеем в виду все. Важно использовать монтажную пластину, которая поставляется с вашим новым настенным бра. Прикрепите новую монтажную пластину к распределительной коробке, а дальше все просто. Следующие шаги являются общим руководством по установке настенного бра; всегда обращайтесь к руководству по вашему конкретному прибору за подробными инструкциями.

06.

Как установить светильники для туалетного столика

Подсветка туалетного столика может дать вам несколько источников света над прилавком, используя только одну распределительную коробку в стене. Независимо от того, есть ли у вас туалетный столик с двумя лампочками или с четырьмя лампочками, вам нужно будет удалить все из предыдущего светильника и использовать монтажную пластину, которая поставляется с вашим новым светильником (см. соответствующий раздел вверху этой страницы). . Следующие шаги представляют собой общее руководство по установке туалетного столика; всегда обращайтесь к руководству по вашему конкретному прибору за подробными инструкциями.

07.

Как установить люстру

Большой светильник означает больше этапов установки. Но пусть это вас не пугает при установке люстры! Все это по-прежнему доступно для новичков в рукоделии. Конечно, если вам когда-нибудь будет неудобно устанавливать люстру, обратитесь к сертифицированному профессиональному электрику.

08.

Как установить скрытое освещение

Существует два типа скрытых светильников: полуутопленное и скрытое. Установка освещения заподлицо и установка освещения заподлицо немного различаются, но одно остается неизменным: при демонтаже существующего светильника удалите все детали. Вам нужно использовать монтажный кронштейн, который поставляется с новым светильником.

09.

Как установить подвесные светильники

Несколько подвесок для одной установки! В этом заключается привлекательность кластерного освещения: отдельные подвесные светильники подключаются к одной системе электропроводки, поэтому вам нужна только одна распределительная коробка.
