Схема подключения выключателя — типовые схемы и пошаговая инструкция по монтажу (115 фото и видео) —

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

  • фигурную, прямую и индикаторную отвертки;
  • соединитель;
  • наточенный нож;
  • плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке.

Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока.

Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя


Также рекомендуем посетить:

Лучшие схемы подключение выключателя своими руками. Инструкция как установить 1, 2, 3 клавишные выключатели

С развитием человечество изобрело незаменимую вещь: электричество, без него тяжело представить себе современную жизнь. Благодаря этому в каждом помещении всегда устанавливают помимо розеток, выключатели для света.

Выключатель – сооружение, которое механически замыкает/размыкает электрическую цепь, что позволяет включаться или выключаться лампочке.

Краткое содержимое статьи:

Разделение выключателей на виды

Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.  Бытовые выключатели подразделяют на несколько видов:

С одной клавишей включения/выключения

Данный тип выключателя более примитивный по строению. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения.

Основные составляющие обычно выполняются из металла для улучшения контакта. Иногда встречаются корпусы выключателей, произведенные из керамики. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус выключателя делают пластиковым. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка (не более 16 А).

Данный тип выключателя подбирают, если осветительный прибор на одну лампу. Возможно выделить подтип в выключателях с одной клавишей: выключатели с подсветкой. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.

Когда же применяют выключатели? Если в помещение источники света не требуют подключения непосредственно в сеть с помощью шнура, то в ней устанавливают настенный выключатель. Они предусмотрены для люстры на потолке или светильников на стене

Перед тем, как подобрать выключатель, необходимо учитывать влажность в комнате. Для комнат с повышенной влажностью стоит подбирать выключатели с более высокой степенью защиты (IP 40).

Выключатели с несколькими клавишами (обычно их количество не превышает трех)

В целом строение таких выключателей похоже на строение одноклавишных. Главное отличие в том, что индивидуальная клавиша замыкает/размыкает свой индивидуальный прибор освещения.

Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете

Выключатели с установкой на поверхности стены

Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены.

Выключатели с установкой внутри стены

Такой тип выключателя устанавливают в современных квартирах, где электропроводка запрятана в стене. Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание.

Так же сейчас получил распространение выключатель – пульт ДУ. Современные приборы освещения идут совместно с пультами. Они позволяют настроить нужный поток и оттенок света.

В пультах предусмотрены функции включения всех лампочек осветительного прибора или наоборот, создать приглушенную атмосферу за счет погашения части лампочек.

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.

Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Инструкция для подключения выключателя в помещении

До начала монтажных работ нужно изучить инструкцию по подключению выключателей и подготовить весь необходимый инвентарь: ножик, плоскогубцы, отвертка, индикатор напряжения, перчатки и очки.

После того, как инструменты приготовлены, можно приступать к монтажным работам.

Самое первое, что необходимо сделать, нужно обесточить квартиру. При этом нужно обесточить всю квартиру, а не только комнату, в которой планируется монтаж выключателя.

Теперь стоит воспользоваться индикатором напряжения и обследовать всю проводку, чтобы подтвердить ее безопасность и не получить разряд тока.

Вторым этапом при монтаже выключателя идет непосредственное подготовление места, где будет располагаться выключатель. Это место следует тщательно очистить от красочного слоя, убрать пыль и грязь. Они не позволят установить выключатель надлежащим образом, выровнять по уровню.

Если выключатель после покупки, его предварительно необходимо раскрутить с помощью отвертки. Нужно освободить коробку от внутренних составляющих. Это облегчит процесс подключения электропроводов к замыкающим контактам выключателя.

Приступаем непосредственно к присоединению проводки к выключателю.

С помощью плоскогубцев следует устранить ненужные провода, оставляем не больше пятнадцати см. Такого размера проводов хватит для того, чтобы удобно было монтировать выключатель. Если размер проводки будет превышать указанную длину, они не скроются внутри коробки выключателя.

После того, как убрали ненужные провода, возможно начать выполнять довольно важный этап. Благодаря плоскогубцам нужно зачистить около двух см проводки, убрав внешнюю изоляцию.

Если промежуток очищенных проводов сделать больше, при эксплуатации выключателя есть вероятность возникновения замыкания. Для удобства подсоединения проводов к контактам, их лучше согнуть.

Непосредственное подключение выключателя

Как правильно подключить выключатель можно узнать из различных источников литературы. Стоит обратить внимание, что внутри проводки располагаются провода, отличные по цвету. Обычно это коричневый провод, который отвечает за фазу. И желто – зеленый провод, который отвечает за заземление.

При подсоединении проводов к контактам, важно не перепутать их.

Можно выделить отличие при монтаже выключателей с одной или несколькими клавишами. Основное правило: коричневый провод присоединяют к разъединителю со значком L.

Помещенные провода нужно зажать винтиками, которые идут в наборе с каждым выключателем. Обязательно проверьте надежность закрепленных проводов. Если кончики проводки будут недостаточно зажаты, контакт будет прерываться и выключатель не будет функционировать.

Промежуток подключенной проводки стоит сложить таким образом, чтобы они поместились в коробке выключателя. Во время расположения проводов нужно оставить место, чтобы поместился сам выключатель. Приложив корпус выключателя, его можно слегка зафиксировать шурупами. Их не нужно закручивать до конца, для начала выключатель нужно выровнять.

Выравнивать выключатель можно с помощью уровня, который приготовили заранее. После того, как выключатель выровнен, нужно обязательно закрутить шурупы посильнее. Главное не срезать резьбу на шляпке шурупа, при необходимости это будет препятствовать его демонтажу.

Завершающим этапом идет процесс установки корпуса и клавиши выключателя. Эта процедура выполняется руками, слегка прижав эти детали к тем местам, на которых они находились в самом начале.

Если после включения электроэнергии в квартире, в комнате включается свет при помощи установленного выключателя, значит подключение прошло успешно.

Благодаря подробной статье можно убедиться в том, что монтаж выключателя своими руками вполне возможен. Главное все подготовить и тщательно следовать инструкции.

Фото – инструкция как подключить выключатель своими руками


Схема подключения выключателей - как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.



Как выбрать выключатель

Выключатели для света бывают следующих видов:

  • одноклавишные
  • двухклавишные
  • сенсорные
  • импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.



Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.



Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

  • выключатель
  • электропровод
  • распределительные коробки
  • электроиндикаторная отвертка
  • кусачки и плоскогубцы
  • изолента
  • крепежный элемент
  • подрозетник
  • перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.



Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.



Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Схема подключения одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

- непосредственно сам выключатель;

- распределительная коробка;

- соединительные провода;

- изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

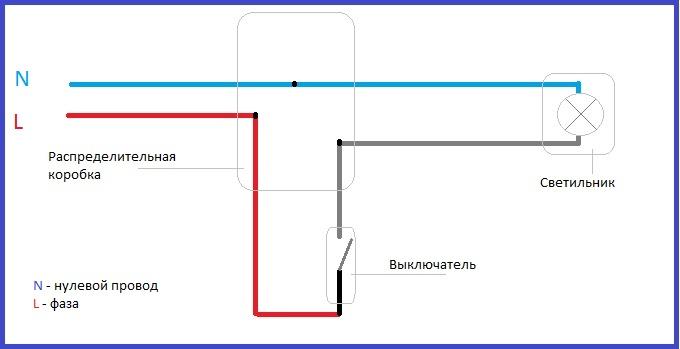

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

-

-

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

  1. Одноклавишные;
  2. Двухклавишные;
  3. Трехклавишные;
  4. Сенсорные;
  5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

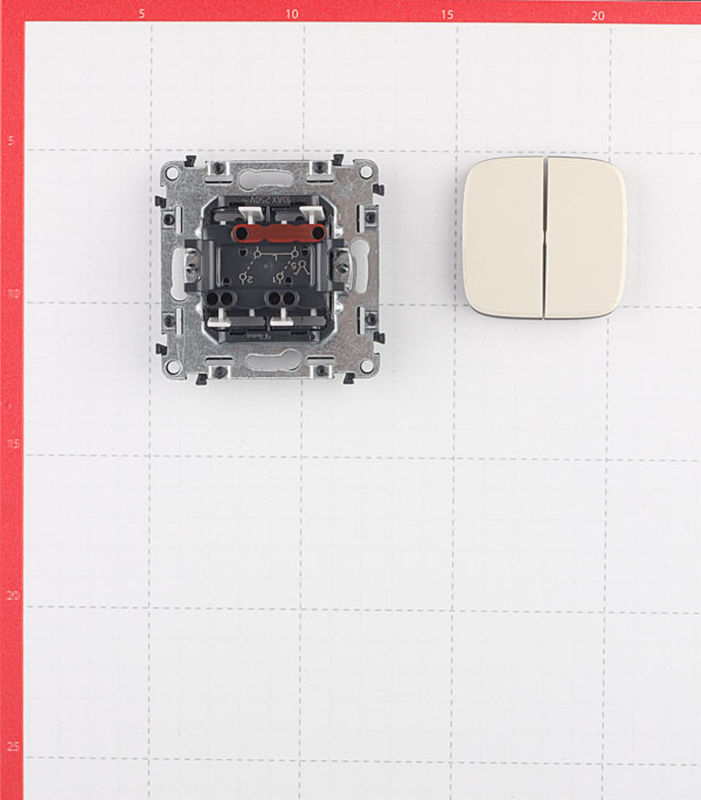

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

  1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
  2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.
Фото — подключение одноклавишника

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре



Как самому подключить двухклавишный выключатель света:

  1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
  2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
  3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
  4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
  5. Нулевой провод выключателя соединяется с нулями ламп и сети;
  6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

  1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
  2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

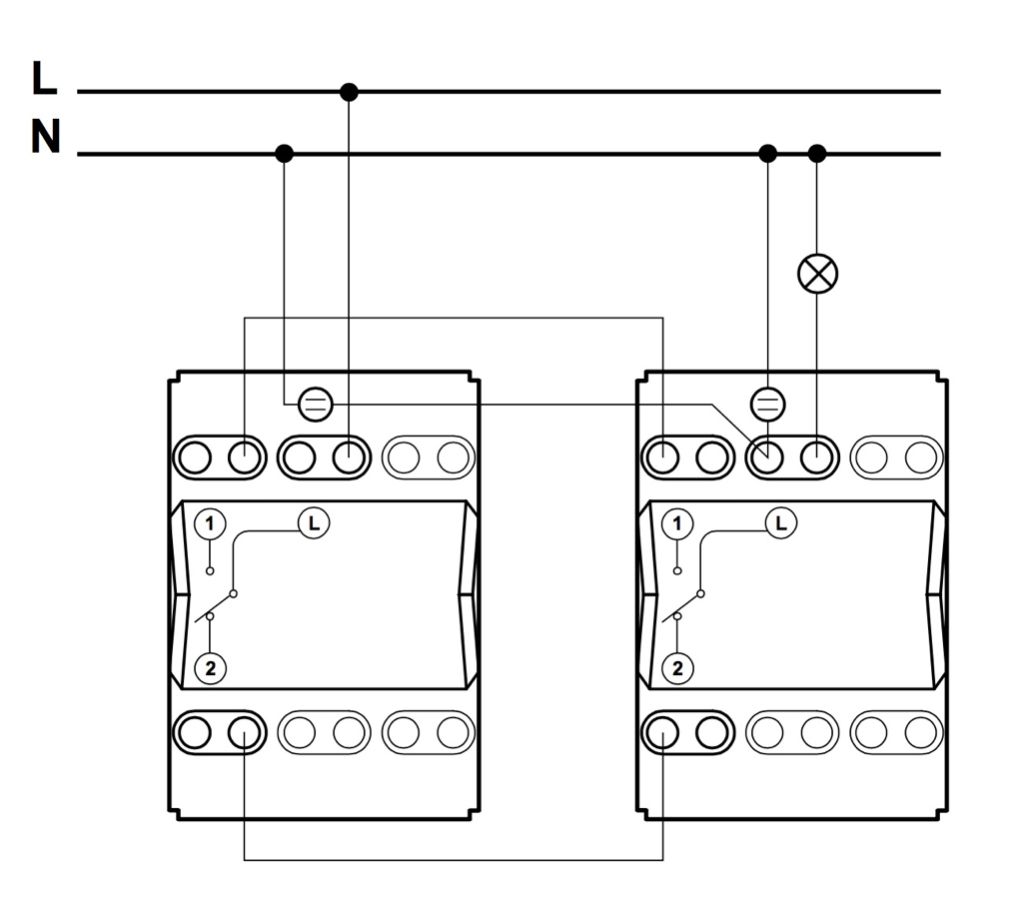

Фото — схема подключения для проходного выключателя
  1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
  2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
  3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
  4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.

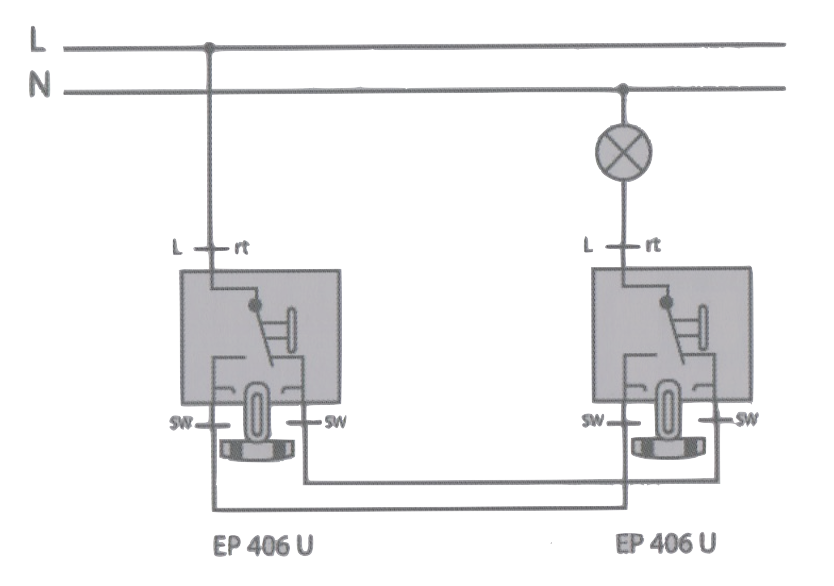

Фото — принцип работы проходной модели

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как установить выключатель - Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

  • выключатель;
  • нож;
  • индикатор напряжения;
  • плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

  • Выкрутите отвёрткой винты на декоративной панели.
  • Аккуратно подденьте крышку и снимите её.
  • Ослабьте винты крепёжных распорок и извлеките механизм из стены.
  • Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

  • Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
  • Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
  • Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
  • Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

  • Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
  • Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
  • Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
  • Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей
Схема подключения одноклавишного выключателя
  • Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
  • Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.
Как подсоединить выключатель с несколькими клавишами
  • Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
  • Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
  • Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.
Как подсоединить проходной выключатель
Схема подключения проходного выключателя
  • Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
  • Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
  • Затяните все прижимные винты отвёрткой для надёжной фиксации.
  • Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

  • Сложите провода гармошкой и поместите выключатель в монтажную коробку.
  • Выровняйте механизм и закрепите его, затянув распорные винты.
  • Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
  • Защёлкните декоративную крышку, вставив её на положенное место.
  • Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

Схема Подключения Выключателя В Коробке

На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.


Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Если проводов используется только два в домах старой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.


Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.


Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов


Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Istio / Circuit Breaking

В этой задаче показано, как настроить прерывание цепи для соединений, запросов, и обнаружение выбросов.

Прерывание цепи - важный шаблон для создания отказоустойчивого микросервиса. Приложения. Прерывание цепи позволяет вам писать приложения, которые ограничивают влияние сбоев, всплесков задержки и других нежелательных эффектов сетевых особенностей.

В этой задаче вы настроите правила разрыва цепи, а затем протестируете конфигурация путем преднамеренного отключения автоматического выключателя.

Приложение httpbin служит серверной службой для этой задачи.

Создайте клиента для отправки трафика на службу httpbin . Клиент простой клиент нагрузочного тестирования под названием fortio. Fortio позволяет контролировать количество подключений, параллелизм и задержки исходящих HTTP-вызовов. Вы будете использовать этот клиент для «отключения» выключателя. политики, которые вы установили в DestinationRule .

Вы видите, что запрос выполнен! А теперь пора что-нибудь сломать.

В настройках DestinationRule вы указали maxConnections: 1 и http1MaxPendingRequests: 1 . Эти правила указывают, что если вы превысите одно соединение и запрос одновременно, вы должны увидеть некоторые сбои, когда istio-proxy открывает канал для дальнейших запросов и подключений.

  • Позвоните в службу с двумя одновременными подключениями ( -c 2 ) и отправьте 20 запросов ( -n 20 ):

      $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 2 -qps 0 -n 20 -loglevel Предупреждение http: // httpbin: 8000 / получить
    20:33:46 Я логгер.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
    Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 20 вызовов: http: // httpbin: 8000 / get
    Начиная с максимального количества запросов в секунду с 2 потоками [gomax 6] ровно для 20 вызовов (10 на поток + 0)
    20:33:46 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    Закончилось через 59,8524 мс: 20 звонков. qps = 334,16
    Время агрегированной функции: счет 20 ср. 0.0056869 +/- 0,003869 мин. 0,000499 макс. 0,0144329 сумма 0,113738
    # диапазон, средняя точка, процентиль, количество
    > = 0,000499  0,001  0,003  0,004  0,005  0,006  0,007  0,008  0,011  0,012  0,014

    Интересно видеть, что почти все запросы были выполнены! istio-прокси дает некоторую свободу действий.

      Код 200: 17 (85,0%)
    Код 503: 3 (15,0%)

  • Увеличьте количество одновременных подключений до 3:

      $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 3 -qps 0 -n 30 -loglevel Warning http : // httpbin: 8000 / получить
    20:32:30 I logger.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
    Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 30 вызовов: http: // httpbin: 8000 / get
    Начиная с максимального количества запросов в секунду с 3 потоками [gomax 6] ровно для 30 вызовов (10 на поток + 0)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    Завершено через 51,9946 мс: 30 звонков. qps = 576,98
    Время агрегированной функции: счет 30 ср. 0,0040001633 +/- 0,003447 мин 0,0004298 макс 0,015943 сумма 0,1200049
    # диапазон, средняя точка, процентиль, количество
    > = 0.0004298  0,001  0,002  0,003  0,004  0,005  0,006  0,007  0,008  0,009  0,014

    Теперь вы начинаете видеть ожидаемое поведение при размыкании цепи. Только 36,7% запросы выполнены успешно, а остальные были перехвачены прерыванием цепи:

      Код 200: 11 (36.7%)
    Код 503: 19 (63,3%)

  • Запросите статистику istio-proxy , чтобы увидеть больше:

      $ kubectl exec "$ FORTIO_POD" -c istio-proxy - запрос пилотного агента GET stats | grep httpbin | ожидание grep
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.default.rq_pending_open: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.high.rq_pending_open: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_active: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_failure_eject: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_overflow: 21
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_total: 29


    Вы можете увидеть 21 для значения upstream_rq_pending_overflow , что означает 21 до сих пор звонки были помечены как разрыв цепи.

  • .

    Как работают автоматические выключатели | HowStuffWorks

    Электросеть доставляет электроэнергию от электростанции в ваш дом. Внутри вашего дома электрический заряд движется по большой цепи, которая состоит из множества более мелких цепей. Один конец цепи, горячий провод , ведет к электростанции. Другой конец, называемый нулевым проводом , ведет к заземлению . Поскольку горячий провод подключается к источнику высокой энергии, а нейтральный провод подключается к электрически нейтральному источнику (земле), в цепи есть напряжение - заряд перемещается всякий раз, когда цепь замыкается.Ток, как говорят, равен , переменный ток , потому что он быстро меняет направление. (Для получения дополнительной информации см. Как работают распределительные сети.)

    Распределительная сеть подает электричество с постоянным напряжением (120 и 240 вольт в США), но сопротивление (и, следовательно, ток) в доме варьируется. Все различные лампочки и электроприборы обладают определенным сопротивлением, которое также называется нагрузкой . Это сопротивление заставляет прибор работать.Например, лампочка имеет внутри нить накала, которая очень устойчива к протекающему заряду. Заряд должен с большим трудом двигаться, что нагревает нить накала, заставляя ее светиться.

    Объявление

    В проводке здания горячий провод и нейтральный провод никогда не соприкасаются напрямую. Заряд, проходящий через цепь, всегда проходит через прибор, который действует как резистор. Таким образом, электрическое сопротивление в приборах ограничивает количество заряда, которое может протекать через цепь (при постоянном напряжении и постоянном сопротивлении ток также должен быть постоянным).В целях безопасности устройства предназначены для поддержания относительно низкого уровня тока. Слишком большой заряд, протекающий по цепи в определенное время, приведет к нагреву проводов устройства и проводки здания до опасного уровня, что может вызвать пожар.

    Это поддерживает бесперебойную работу электрической системы в большинстве случаев. Но иногда что-то подключает горячий провод непосредственно к нейтральному проводу или что-то еще, ведущее к земле. Например, двигатель вентилятора может перегреться и расплавиться, в результате чего соединятся горячий и нейтральный провода.Или кто-то может забить гвоздь в стену, случайно пробив одну из линий электропередач. Когда горячий провод подключен непосредственно к земле, сопротивление в цепи минимальное, поэтому напряжение проталкивает через провод огромное количество заряда. Если это продолжится, провода могут перегреться и вызвать пожар.

    Задача автоматического выключателя - отключать цепь всякий раз, когда ток поднимается выше безопасного уровня. В следующих разделах мы узнаем, как это происходит.

    .

    Миниатюрные автоматические выключатели (MCB) для начинающих

    Двойные функции переключателя и предохранителя

    В этой технической статье основное внимание уделяется широко используемым миниатюрным автоматическим выключателям, рассчитанным на 240 В или менее . Это меньшие и маломощные версии автоматических выключателей в литом корпусе промышленного класса, рассчитанные на 600 В или меньше. Эти миниатюрные выключатели, называемые воздушными выключателями, основаны на тепловом, магнитном или комбинированном термомагнитном принципах .

    Миниатюрные автоматические выключатели (MCB) для начинающих

    Сейчас они почти исключительно устанавливаются во всех новых жилых домах, на малых предприятиях и офисах, а также при обновлении существующих старых электрических систем. Они рассчитаны на: ампер, напряжение и прерывание тока короткого замыкания или повреждения.

    Автоматические выключатели выполняют двойные функции выключателя и предохранителя . Они могут размыкать цепь из соображений безопасности или технического обслуживания, просто переключив свои тумблеры в положение ВЫКЛ. . В качестве замены предохранителей они обеспечивают автоматическую защиту цепи и не нуждаются в замене после прохождения опасного перегрузки по току или устранения короткого замыкания.

    Продолжим эту статью следующими темами, важными для полного понимания MCB:


    Номинал MCB

    Номинальный ток определяет максимальный ток, который автоматический выключатель может выдерживать без отключения. Для типичных автоматических выключателей этот номинал составляет от 2 до 125 А . В жилых помещениях однополюсные выключатели защищают параллельные цепи 20 В, а двухполюсные выключатели защищают параллельные цепи 240 В.

    Миниатюрные автоматические выключатели, установленные на DIN-рейку

    Номинальное напряжение автоматического выключателя может быть выше, чем напряжение в цепи, но никогда не может быть ниже.

    Рейтинг отключения по току короткого замыкания (или рейтинг отключения при коротком замыкании) - это максимальный доступный ток повреждения, который можно ожидать от потолочного или установленного на площадках распределительного трансформатора вне дома. Если трансформатор может производить ток 10 000 A , каждый выключатель в центре нагрузки должен быть рассчитан на не менее 10 000 A .

    В то время как бытовые выключатели имеют номиналы 10 000, 22 000, 42 000 и 65 000 А, доступный ток короткого замыкания для большинства одноквартирных домов редко превышает 10 000 А (10 кА) .

    Вернуться к темам ↑


    Конструкция

    Каждый миниатюрный выключатель или выключатель ответвления, как показано в разрезе на Рисунке 1 ниже, включает биметаллическую полосу или элемент. Когда эта полоса нагревается до пороговой температуры, она изгибается достаточно, чтобы разблокировать механизм и размыкать электрические контакты выключателя.

    Когда контакты размыкаются, тумблер автоматического выключателя автоматически переключается в положение ВЫКЛ. Это, в свою очередь, размыкает ответвленную цепь.

    Рисунок 1 - Внутренний вид теплового выключателя

    Вернуться к темам ↑


    Принцип действия и принцип действия

    Эти небольшие автоматические выключатели можно сбросить вручную после срабатывания. Как и в случае с предохранителями, номинальный ток выключателя должен соответствовать допустимой нагрузке цепи, которую он защищает. Эти автоматические выключатели также называются вставными выключателями, потому что они подключаются к центру нагрузки, вставляя их в язычки или стержни сборных шин.

    Высококачественный тепловой выключатель откроет неисправность 10 000 А при 240 В переменного тока за 40–50 мс или даже быстрее.

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    В условиях простой перегрузки отклонение биметаллического термочувствительного элемента в автоматическом выключателе приводит к размыканию цепи при достижении заданного порога температуры. Повышение температуры в биметаллическом элементе в основном вызывается током нагрузки (I 2 R) при нагреве .

    Термический элемент также влияет на эффекты нагрева или охлаждения , вызванные близлежащими источниками нагрева или охлаждения (печи или кондиционеры), а также изменениями окружающей температуры.

    Размер биметаллического термоэлемента, его конфигурация, форма и удельное электрическое сопротивление определяют токовую нагрузку автоматического выключателя. Самый распространенный элемент - это «сэндвич» из двух или трех разных металлов . Например, сторона с низким расширением может быть инваром, центром может быть медь или никель, а для стороны с высоким расширением существует широкий выбор металлов.

    Некоторые тепловые выключатели с номиналом 5 А или ниже содержат катушек нагревателя рядом или последовательно с биметаллическим элементом.Эти змеевики нагревателя компенсируют более низкое ожидаемое тепловое воздействие неисправности в слаботочной цепи. Они увеличивают самонагрев элемента, чтобы поддерживать температуру термоэлемента ближе к заданной пороговой температуре, чтобы ускорить реакцию на отключение при наличии перегрузки по току.

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    Некоторые миниатюрные тепловые выключатели также содержат магнитный элемент для ускорения срабатывания при исключительно быстро нарастающей перегрузке.Это условие увеличивает ток достаточно быстро, чтобы создать магнитное поле в небольшом электромагните или соленоиде, который втягивает механическую связь, чтобы разблокировать контакты и отключить прерыватель, прежде чем биметаллический элемент сможет среагировать и отклониться.

    Основные элементы термомагнитного выключателя показаны на упрощенной схеме. Рисунок 2.

    Рисунок 2 - Работа защелки срабатывания термомагнитного выключателя: (а) нормальный; (b) состояние перегрузки по току

    Нормальное состояние автоматического выключателя показано на рис. 2а .Биметаллический элемент в этих выключателях реагирует на перегрузку по току так же, как элемент в простом тепловом выключателе. Как показано на Рисунке 2b, биметаллический элемент отклоняется пропорционально тепловому эффекту тока, проходящего через провод в непосредственной близости от него.

    Как и в тепловых выключателях, биметаллический элемент отключает замыкание на 10 000 А при 240 В переменного тока за 40–50 мс . Гибочный элемент освобождает контактный механизм, размыкая контакты.

    Напротив, у небольшого магнитного элемента соленоида есть несколько витков провода с низким сопротивлением, последовательно соединенных с проводом, примыкающим к термоэлементу, что мало влияет на полное сопротивление выключателя.В присутствии быстро нарастающего тока вокруг соленоида формируется магнитное поле, заставляющее его тянуть штангу отключения, которая размыкает контакты и размыкает их.

    Этот элемент срабатывает в 4 раза быстрее, чем биметаллический элемент, или примерно за 10 мс.

    Вернуться к темам ↑


    Температура

    Автоматические выключатели в литом корпусе и миниатюрные автоматические выключатели предназначены для работы в условиях повышенной температуры, например, внутри панели выключателя, несущей нагрузку .Если дверцу панели оставить открытой в течение длительного времени или снять, внутренняя часть панели остынет до более низкой температуры.

    Это дополнительное охлаждение позволит тепловому элементу выключателя превысить номинальный постоянный ток. Это может означать, что груз, который он защищает, может перегреться.

    Вернуться к темам ↑


    Монтаж автоматических выключателей

    Производители автоматических выключателей применяют различные методы крепления своих выключателей к «горячим» шинам. У большинства прерывателей есть выемки на одном конце нижней поверхности и токопроводящие зажимы на другом конце.

    Типичные «горячие» шины центра нагрузки имеют выступы, чередующиеся с внутренней стороны стержней. Как указывалось ранее, концы этих выступов загнуты наружу под прямым углом, чтобы образовать уколы.

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    Выключатели устанавливаются путем зацепления за выемку на одном конце под рельсом и прижатия проводящих зажимов над штырями для создания низкоомных контактов с «горячими» шинами.

    Вернуться к темам ↑


    Приложения

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    Одно- и двухполюсные выключатели наряду с обычными домашними электрическими панелями наиболее широко используются также в центрах нагрузки. Однополюсные блоки, рассчитанные на 120/240 В переменного тока, предназначены для подключения к одной стойке шины для получения 120 В между одним из «горячих» плеч и нулевой шиной, как показано на рисунке 3. Эти выключатели предназначены для доступны с рейтингами от 15 до 70 A , но с рейтингами 15 и 20 A чаще всего используются в домах.

    Доступны полноразмерные 1 дюйм шириной и двойные 1 дюйм. ширины и половинной ширины 1/2 дюйма.

    Рисунок 3 - Задняя панель включает шины для оконечной нагрузки «горячего», нейтрального и заземляющего проводов, а также пространство для установки автоматических выключателей и подключения разветвленных цепей.

    Некоторые однополюсные устройства внесены в список UL как HACR типа , для обслуживание оборудования для кондиционирования, отопления и охлаждения, а также внесение в список UL для SWD (коммутационный режим) для переключения нагрузок люминесцентного освещения на 120 В переменного тока.Двухполюсные выключатели рассчитаны на 120/240 или 240 В переменного тока.

    Стандартные размеры подключаются к двум соседним шинам для получения 240 В между двумя параллельными «горячими» шинами. Они доступны с номиналами от 10 до 125 В . Эти выключатели имеют одно общее отключение, и многие из них относятся к типу HACR.

    Некоторые применения автоматических выключателей в зависимости от номинального тока:
    • 15 и 20 A - Защита нагревателей и насосов плинтуса
    • 30 A - Защита водонагревателей, осушителей и оборудования для кондиционирования воздуха s 40-50 A: Защита кухонных плит и плит
    • 50 А или более - Защита электрических нагревателей

    Трехполюсные выключатели на 240 В требуют трех пространств для контакта с тремя ножами, а также имеют общие выключатели.Обычно они обозначаются как тип HACR для использования с оборудованием для кондиционирования, отопления и охлаждения .

    Вернуться к темам ↑

    Ссылка: Справочник по деталям электрического проектирования - Нил Склейтер, Джон Э. Трейстер (книга для приобретения здесь)

    .

    Что такое автоматический выключатель? Принцип работы и типы автоматических выключателей

    Автоматический выключатель - это переключающее устройство, которое прерывает аномальный ток или ток повреждения. Это механическое устройство, которое препятствует прохождению тока большой величины (короткого замыкания) и, кроме того, выполняет функцию переключателя. Автоматический выключатель в основном предназначен для включения или отключения электрической цепи, таким образом защищая электрическую систему от повреждений.

    Принцип работы автоматического выключателя

    Автоматический выключатель состоит из неподвижных и подвижных контактов.Эти контакты касаются друг друга и пропускают ток при нормальных условиях, когда цепь замкнута. Когда автоматический выключатель замкнут, токоведущие контакты, называемые электродами, зацепляются друг с другом под давлением пружины.

    В нормальном рабочем состоянии рычаги автоматического выключателя могут быть открыты или замкнуты для переключения и обслуживания системы. Для размыкания автоматического выключателя требуется только давление на спусковой крючок.

    Каждый раз, когда в какой-либо части системы возникает неисправность, на катушку отключения выключателя подается напряжение, и подвижные контакты разъединяются друг от друга каким-то механизмом, тем самым размыкая цепь.

    Типы автоматических выключателей

    Автоматические выключатели в основном классифицируются на основе номинального напряжения. Автоматические выключатели ниже номинального напряжения 1000 В известны как выключатели низкого напряжения, а выключатели выше 1000 В называются выключателями высокого напряжения.

    Самый общий способ классификации автоматических выключателей основан на среде гашения дуги. К таким типам автоматических выключателей относятся: -

    1. Масляный автоматический выключатель
    2. Автоматический выключатель минимального уровня
    3. Автоматический выключатель воздушной струи
    4. Автоматический выключатель на основе гексафторида серы
    5. Вакуумный выключатель
    6. Автоматический выключатель

    Все высоковольтные выключатели можно разделить на две основные категории: i.е масляные выключатели и безмасляные выключатели.

    .

    Схема подключения двухклавишного выключателя - Строительство и ремонт

    Каждому знаком такой простой электроприбор, как одноклавишный выключатель. Он управляет освещенностью комнаты, подавая электроэнергию на светильник. Его более усовершенствованная модель содержит две клавиши и обладает большим функционалом. Это устройство может не только изменять степень освещения одной комнаты, включая то одну группу ламп, то другую или все вместе, но и одновременно управлять освещением в двух разных помещениях. Рассмотрим самые актуальные вопросы подключения двухклавишного выключателя, начиная с его устройства, имеющихся в продаже вариантов и заканчивая полезными советами по выбору, установке и эксплуатации.

    Содержание статьи

    Конструктивное устройство и принцип действия

    Главная часть выключателя – механизм, имеющий три неподвижных контакта:

    • один вход, к которому присоединяется фазный провод из распределительной коробки;
    • два выхода, от которых провода идут на группы ламп в люстре или на светильники, расположенные в различных частях комнаты или в разных помещениях.

    Неподвижные контакты замыкаются подвижными при помощи кулачкового или качающегося механизма. Всё это закреплено на основании, сделанном из негорючего пластика или из керамики, которая выдерживает более высокую температуру.

    Выключатель предназначен для работы на бытовом напряжении 220 вольт и соединяется с сетью и со светильниками проводами сечением от 1,5 до 2,5 кв. мм. Клеммы бывают винтовые, где провод фиксируется винтами, и подпружиненные, где монтаж провода происходит гораздо проще – достаточно просто вставить зачищенный от изоляции конец провода в зажимное устройство. Поверх рабочего механизма устанавливаются диэлектрические (пластиковые) клавиши и крышка (рамка) при помощи винтов или защелок.

    Срабатывает выключатель при нажатии клавиш. Приводной механизм передвигает подвижный контакт, который замыкает входящий провод и один из отходящих на люстру/лампу. Подаваемое напряжение зажигает свет. Нажимая на клавишу в обратном направлении, размыкаем контакты, течение электроэнергии по цепи прерывается, свет гаснет. Абсолютно аналогично работает и вторая клавиша.

    Виды

    Двухклавишные выключатели выпускаются в нескольких вариантах:

    • с подсветкой клавиш;
    • совмещенные с розеткой;
    • выполненные как проходной выключатель.

    По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

    Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

    Для внутренней установки

    Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

    Для наружной установки

    При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

    Монтаж

    Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

    После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

    С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

    В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

    Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

    Ниже  небольшое видео, которое покажет весь процесс.

    Подключение двухклавишного выключателя с подсветкой

    Все чаще выключатели производят со светящимся элементом. Это очень удобно, когда необходимо отыскать месторасположение выключателя в темной комнате. Подсветка вместо ночника укажет точное место, так как она горит тогда, когда сам выключатель находится в разомкнутом положении и света в помещении нет. Когда выключатель замыкает цепь, включая светильник, подсветка автоматически гаснет.

    В качестве источника света может использоваться светодиод или неоновая лампочка. Они включаются параллельно выключателю и при разомкнутой цепи светильника находятся под напряжением, излучая свет. При замыкании контакта, напряжение на неоновой лампе/светодиоде падает до нуля, и она не светится. Особенностью выключателя с подсветкой является то, что крайне мало энергосберегающих/люминесцентных ламп могут работать с таким коммутированием. Чаще всего, протекающий через светящийся элемент ток, вызывает заметное мерцание лампы в светильнике, что абсолютно недопустимо, например, в спальне.

    Никаких особенностей в монтаже выключателя с подсветкой нет. Только, если вдруг понадобится отключить подсветку, тогда снимаем декоративную крышку, вытаскиваем механизм и выпаиваем или просто откусываем кусачками один или оба контакта, идущие на источник света.

    Подключение двухклавишного выключателя с розеткой

    Одним из путей экономии при прокладке проводки является применение совмещенных устройств. Одним из самых распространенных является блок, содержащий выключатель и розетку в одном корпусе. Выпускают блоки с вертикальным или горизонтальным расположением устройств.

    Самым важным преимуществом такого устройства считается экономия материалов и времени на монтаж. При раздельной установке, необходимо дважды штробить стену, сверлить два отверстия под монтажные коробки и закупить больше кабеля и электроустановочных изделий.

    Помимо преимуществ, монтаж блока выключателя с розеткой имеет и недостатки:

    • при установке монтажной коробки в бетонной/кирпичной стене необходимо приложить гораздо больше усилий, так как она имеет форму овала, а не круга;
    • при поломке одного из составляющих нужно менять весь блок.

    Как подключить?

    Существует две схемы подключения двухклавишного выключателя к розетке внутри единого корпуса:

    1. из распределительной коробки на розетку приходит двужильный кабель. От фазного провода розетки идет перемычка на ввод двухклавишного выключателя. С выходов выключателя провода идут на светильники;
    2. питающий кабель из распределительной коробки приходит фазным проводом на ввод выключателя, а «нулем» — на розетку. С одного выхода выключателя фаза поступает на розетку, которая функционирует только после замыкания контакта выключателя. Второй выход подает напряжение на светильник.

    Подводя промежуточный итог, можно рекомендовать использование совмещенного блока розетка-выключатель в подсобных помещениях (сарай, подвал, гараж, бытовка). В этом случае выключатель подает напряжение на осветительный прибор, а второй клавишей питает розетку, в которую можно включить электроинструмент, вентилятор или радиоприемник. В жилых комнатах оптимально применять раздельные устройства, так как вид сетевого шнура, спускающегося с высоты выключателя, не украсит ни одну комнату.

    Схема подключения двухклавишного проходного выключателя

    Несмотря на то, что обычно выключатель устанавливается при входе в помещение, есть ситуации, когда это не устраивает пользователей. Так, при прохождении длинного коридора в темное время суток, человек испытывает значительные неудобства, связанные с тем, что большую часть пути он должен пройти в темноте, если входит с того конца помещения, где нет выключателя. Для решения таких проблем выпускаются проходные выключатели, например, компанией Legrand.

    В описываемом примере, для исправления ситуации, в разных концах коридора необходимо установить два проходных выключателя, один из которых включает свет, а другой – выключает освещение и наоборот. Благодаря такой коммутации, весь путь проходит по освещенному пространству, что гораздо комфортнее и безопаснее.

    Принцип работы

    В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

    Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

    Присоединение

    Монтаж двухклавишного проходного выключателя, а точнее пары таких устройств, значительно отличается от стандартного коммутатора. Поэтому рекомендуется распечатать схему расключения, пометить/пронумеровать все проложенные провода и далее действовать строго по схеме. В противном случае, обязательно будет перепутан какой-то провод и выключатели будут работать неправильно.

    Схема присоединения

    Небольшое видео вам в помощь.

    Полезные советы
    • ВСЕГДА перед началом работ обесточивайте сеть!
    • Для выключателей достаточно кабеля с сечением 1,5 кв. мм. Более толстый хуже размещается в монтажной коробке;
    • Выключатели с зажимными клеммами удобнее в монтаже и более надежно удерживают провод;
    • При монтаже выключателя для коммутации света в ванной комнате, он должен находиться вне помещения;
    • При подключении люстры с большим количеством рожков и лампами накаливания, выбирайте устройство с номинальным током 10 ампер;
    • Покупайте электротовары в специализированных магазинах. Там вы сможете получить квалифицированную консультацию;
    • При монтаже выключателя, совмещенного с розеткой в доме, где есть маленькие дети, выбирайте устройство с защитными шторками на розетках.

    Схема подключения выключателя | Полезные статьи

    Понравилось видео? Подписывайтесь на наш канал!

    Все существующие сегодня выключатели и переключатели работают с одной целью — включить (замкнуть электроцепь) или погасить электричество (разомкнуть электроцепь).

    Но при этом схема подключения выключателя не может быть однотипной для всех ситуаций и видов оборудования. Различные выключатели и переключатели предназначаются для открытого (настенные) и скрытого монтажа. Выключатели для открытого монтажа имеют монтажное основание, прикрепляемое к стене. Далее на это основание крепится и сам выключатель. Устройства для скрытой установки снабжаются распорными лапками, при помощи которых они фиксируются в монтажной коробке.

    Встречаются перекидные, поворотные, одно- и двухкнопочные, с различным количеством клавиш, а также выключатели со шнурком. Наиболее широкое применение сейчас получили одноклавишные (с подсветкой), двухклавишные и проходные выключатели, поэтому схемы их электромонтажа есть смысл рассмотреть в первую очередь. Для каждого случая есть своя схема соединения выключателя.

    Одноклавишные выключатели

    Рисунок 1. Схема подключения одноклавишного выключателя В принципе, схема подключения одноклавишного выключателя довольно проста. Чтобы подключить светильник или одну группу светильников мощностью до 2 кВт, понадобится самый простой одноклавишный выключатель. Его работа заключается в разрывании и замыкании цепи. Разрыв необходимо производить фазы, чтобы после полного отключения светильника к нему подавался исключительно ноль. Это важно для обеспечения электробезопасности помещения. Для подключения светильника по такой схеме понадобится кабель ВВГ 2х1,5 (рисунок 1).



    Двухклавишный выключатель

    Рисунок 2. Схема подключения двухклавишного выключателя Двухклавишные выключатели необходимы для подключения сразу двух групп освещения, способных работать независимо друг от другого, либо одного комбинированного светильника. То есть часть лампочек работает, а другая — нет, либо же все работают. Принципиально схема соединения двухклавишного выключателя мало чем отличается от схемы одноклавишного, и разрыву также подлежит исключительно фазный провод.

    Такие выключатели могут быть весьма полезными в комнатах с большим количеством осветительных приборов. При этом нужно знать, что есть большое количество люстр на несколько лампочек, которые могут управляться только одним одноклавишным выключателем. В таком случае никакая схема подключения двухклавишного выключателя вам не поможет, разве что придется разбирать и немного переделывать схему самого осветительного прибора. Для подключения люстры по такой схеме понадобится кабель ВВГ 3х1,5 (рисунок 2).



    Проходной выключатель

    Рисунок 3. Схема подключения проходного выключателя Основное отличие обычного выключателя от проходного заключается в том, что схема соединения проходного выключателя более сложна. В его конструкции имеется перекидной контакт, который обеспечивает переключение между клеммами.

    Главное преимущество проходных выключателей заключается в возможности включения/выключения светильника или группы светильников из двух точек.

    Двухклавишные проходные выключатели имеют внутри два перекидных контакта, а по своей конструкции представляют собой два совершенно независимых друг от друга проходных одноклавишных выключателя. Визуально проходной выключатель от обычного не отличить, но все же можно: в маркировке проходного выключателя указывается схема 6, тогда как у обычного выключателя — схема 1.

    И хоть схема подключения проходного выключателя несколько усложнена, но, зайдя в помещение и включив в нем освещение, можно его отключить уже из другой части комнаты.

    Для подключения освещения при помощи одноклавишного проходного выключателя понадобится кабель ВВГ 3х1,5 (рисунок 3).



    Выключатели с подсветкой

    Рисунок 4. Подключение выключателя с подсветкой Некоторые типы выключателей снабжаются подсветкой. Маленькая лампочка подключается последовательно через дополнительное сопротивление. Включать ее нужно так: один из проводов прикручивается к главной клемме выключателя, а другой — к оставшейся клемме на выключателе — вот и вся схема подключения выключателя с подсветкой.

    Подсветка будет активной только тогда, когда выключатель в положении разрыва цепи. При этом нужно помнить, что подобная подсветка прекрасно работает с лампами накаливания, а вот с экономными лампочками ее применять нежелательно, так как свет может начать «моргать» даже при разорванной цепи.



    Одноклавишный выключатель - установка и подключение своими руками. Самая простая инструкция по монтажу розеток здесь!

    Во время ремонта или при строительстве частного дома возникает вполне закономерный вопрос о том, как заменить старый выключатель и установить новый. Электромонтажные работы не покажутся сложными, если имеются элементарные навыки и представление о способах подключения светильников, а также знание основ безопасности при работе с электроприборами.

    Прежде чем приступить к монтажным работам, имеет смысл тщательно разобраться в вопросе подключения выключателя. Одноклавишные модели применяются тогда, когда необходимо организовать электропитание одного осветительного прибора.

    Краткое содержимое статьи:

    Выбор выключателя

    Устройство рекомендуется приобретать в специализированных магазинах электрических товаров, где есть возможность найти наиболее подходящую по функциональности и внешнему виду модель. При покупке важно учитывать, что выключатель должен соответствовать условиям эксплуатации.


    Речь идет о мощности и силе тока, которые будут воздействовать на его составные элементы. Одноклавишные приборы могут быть разными, отличие определяется конструктивными особенностями.

    Выделяют кнопочные и клавишные модели, перекидные и поворотные, встраиваемые и подсоединяемые напрямую. Не стоит забывать о проверке качества сборки продукции.

    Проходная модель

    Обычно данная модель монтируется там, где управление процессами включения и выключения освещения, оказывается неудобным занятием. Длинные коридоры или помещения аналогичного типа, лестничные пролеты и большие по площади цеха, тамбуры в доме – вот список подобных мест.

    В них опытные электрики советуют располагать механизмы одноклавишного типа с тремя контактами. Работа такого изделия не подразумевает разрыва электрической цепи, осуществляется лишь переключение между имеющимися контактами.

    Вообще схемы подключения выключателей весьма разнообразны, опытные электрики сами подбирают наиболее оптимальный вариант для каждого конкретного случая. При покупке проходного выключателя крайне важно присмотреться к его техническим особенностям, соответствию типу проводки (наружной или внутренней).

    Важно с самого начала проконсультироваться с продавцом по поводу того, какую мощность и силу тока способен выдержать выключатель, работая должным образом.

    Разница между проходным и обычным выключателями

    Два устройства отличаются друг от друга, прежде всего, характеристиками внутренних элементов. В проходном механизм действия предполагает процесс переключения электрической цепи, для этих целей имеется три контакта.


    Для обычного картина иная – цепь разрывается, поскольку контакта всего два. И сегодня простые выключатели можно встретить в домах и квартирах. Подробнее о них ниже.

    Одноклавишный механизм

    Инструкция по подключению одноклавишного выключателя не столь трудна для понимания. Тем более, что устройство этого типа представляет собой довольно распространенный электрический прибор для обеспечения освещения в доме или квартире.

    Оно не оснащается защитными механизмами на случай перегрузки или короткого замыкания, но просты в плане своего строения и функционирования.

    Установку и подключение может осилить любой хоть немного осведомленный в вопросах электрики человек. Среди бытовых выключателей выделяют несколько типов:

    • внутренние;
    • внешние;
    • модульные;
    • защищенные от влаги.

    Рассмотрим первые две модели.

    Наружные модели

    Выключатели открытой установки применяют при подключении к наружной проводке, которая проходит по стене в специальной защите из пластика или металла.

    В соответствии с требованиями пожарной безопасности, рассматриваемые устройства в обязательном порядке монтируются на основу из негорючего материала. Не так давно их устанавливали на простую деревянную основу.


    Внутренние модели

    Если проводка сделана внутри стенового материала, следует иметь представление о том, как подключить выключатели скрытой установки. Первым делом необходимо подготовить в стене небольшую нишу, в нее выводятся провода, туда же устанавливается выключатель.

    Далее в нее предельно плотно должен поместиться полый цилиндр из пластика. В него монтируется устройство, заранее подключенное к выведенным концам проводов. Надежная фиксация осуществляется за счет металлических лапок, которые расходятся в стороны при работе винтами. Получается распорочное соединение цилиндра и выключателя.

    Особенности монтажа устройства

    Подключение выключателя своими руками имеет одну отличительную черту. К нему подводится только провод с фазой. Благодаря такому действию можно безбоязненно произвести смену лампочки в люстре или светильнике, ведь ударить током может именно фаза.

    Чтобы не ошибиться в определении используют специальный индикатор – устройство, внешне напоминающее пишущую ручку. Должно иметься прерывание фазы в подключенном выключателе, в противном случае велика вероятность выхода из строя светодиодных и энергосберегающих ламп, при условии их использования.


    Устройство выключателя

    Если посмотреть на фото одноклавишного выключателя, то становится понятно, что изделие имеет внешнюю защиту из пластика и внутренние рабочие детали. Пластиковой является и сама клавиша, включающая и выключающая свет. С обоих боков внутреннего механизма есть лапки для упрощения надежной фиксации.

    Контактов, осуществляющих весь процесс работы, имеется два – один идет к светильнику, другой к проводу фазы. Причем принципиальной разницы в том, к какому контакту что подводить, нет.

    Знакомство с устройством с одной клавишей и его модификациями дало представление об особенностях и некоторых нюансах. Установка и подключение не представляют особой сложности. Однако ответственность за выбор и правильный монтаж электрического устройства не снимается.

    Можно приобрести мудреную техническую новинку, позволяющую приблизить жилье к уровню «умного», но забывать о необходимости элементарного знакомства с особенностями и техническими параметрами такой новинки вовсе не стоит.

    Монтаж проходного выключателя с одной клавишей – дело ответственное, он отличается от установки простого варианта, поскольку контактов внутри не два, а три. Нужно ясно представлять себе схему подключения.

    В случае отсутствия базовых знаний в области электрики и практического опыта работы, лучше довериться качественным и простым изделиям, к примеру, обыкновенному одноклавишному механизму. И передоверить все установочные работы специалисту. Только при таком подходе можно получить долгосрочный и надежный результат.

    Фото одноклавишных выключателей

    65 фото и основных схем подсоединения

    На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

    Инструменты

    Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

    • фигурную, прямую и индикаторную отвертки;
    • соединитель;
    • наточенный нож;
    • плоскогубцы.

    Особенности разводки проводов

    Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

    Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

    Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

    Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

    Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

    Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

    Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

    Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.


    При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

    Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

    Подключение через розетку

    Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

    Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

    Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

    Нужно вскрыть розетку и проверить напряжение.

    К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

    К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

    Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

    Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

    При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.


    С некоторыми фото выключателя можно ознакомиться ниже.

    Фото процесса подключения выключателя


    Также рекомендуем посетить:

    Post Views: Статистика просмотров 3 350

    Проводка и схема подключения выключателя — RozetkaOnline.COM

    Выключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия — замыкание и размыкание электрической цепи на пути к светильнику. Чтобы правильно сделать электропроводку для него, необходимо хорошо понимать принцип действия и схему работы выключателей. Для начала рассмотрим схему подключения одноклавишного выключателя (представлена ниже).



    Таким образом, из схемы ясно видно, кода в выключателе размыкается фазный провод — светильник не горит, а при замыкании контакта – цепь восстанавливается. Согласно ПУЭ (Правила Устройства Электроустановок) — это единственно верный вариант подключения выключателя, подавать фазу на лампу, а ноль пускать через выключатель запрещено. Ведь при использовании в выключателе схемы с разрывом нулевого провода, вся проводка остается под напряжением, даже при выключенном свете. Во время замены лампочки в светильнике, при случайном прикосновении к находящимся под напряжением контактам или при касании токопроводящего корпуса, при пробое изоляции провода, при отсутствии заземления устройства, может произойти поражение человека электрическим током.



    Двухклавишный выключатель, используется для управления сразу двумя группами освещения,  например парой разных светильников, или одним светильником включающим в себя сразу несколько ламп, в таком случае одна клавиша отвечает за одну часть ламп, а другая за другую, соответственно при включении сразу обоих клавиш, в светильнике будут гореть все, а при выключении одной из кнопок, останется гореть только часть ламп, что делает более гибким процесс управления освещением, способствует экономию электроэнергии. Схема подключения двухклавишного выключателя представлена ниже.



    Если разобрать внимательно схему, становится понятным, что двухклавишный выключатель, можно представить, как два одноклавишных объединенных в единый корпус. По тому же принципу устроен и трехклавишный выключатель, но широкого распространения он не получил, встречается довольно редко.

    Практика показывает, что электропроводку осветительной линии лучше разделять с силовой, в случае аварии не произойдет полного обесточивания квартиры. Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Кроме того, ремонт освещения можно спокойно делать используя переноску, также будет доступна дрель и другой электроинструмент, для возможности проведения ремонтных работ. Если же авария будет в силовой линии, то освещение позволит хорошо разглядеть неисправность, особенно это актуально для помещений без естественного освещения, таких как ванная комната, кладовая и т.п.

    Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии. Основная идея применения автоматического выключателя — защита проводки, от поражения человека электрическим током он не защищает. В целом общая схема освещения в квартире выглядит вот так:





    Чаще всего, освещение прокладывается трехжильным медным кабелем(проводом), сечением 1,5 мм.кв. марки ВВГ или NYM, с защитным автоматическим выключателем на 10A-16А. Для подавляющего большинства случаев, это оптимальный вариант построения схемы освещения, с учетом развития энергосберегающих технологий и активного внедрения их в бытовых светильниках, такой вариант электропроводки не потребует замены в течении всего срока своей службы.

    выбор выключателя, схемы подключения, особенности монтажа

    Практически каждый хозяин рано или поздно сталкивается с проблемой выхода из строя розетки или выключателя. Либо просто решил сделать ремонт в квартире и заменить старые выключатели более новыми современными и красивыми. Если соблюдать элементарные правила техники безопасности, то сделать это самостоятельно совершенно не сложно, и электрик для этого не нужен.

    Выбор выключателя

    Первым делом стоит разобраться, а какие же выключатели бывают и в чем их отличие. У подавляющего большинства бытовых выключателей основным элементом управления служит клавиша, такой выключатель называется клавишным (может состоять из одной, двух или трех клавиш). Клавиши могут быть с подсветкой и без.

    Но существуют и другие: кнопочные, рычажные, роторные и сенсорные, звуковые, регулируемые (диммеры).
    Также стоит отметить, что по способу монтажа выключатели тоже рознятся, присутствуют несколько основных конструктивных особенностей. Существуют выключатели для наружного монтажа, встраиваемого (внутреннего), пылевлагозащитные (для использования в помещениях с агрессивными условиями или на улицах), а также модульные. Но принцип работы всех выключателей один и схематически изображаться все типы выключателей будут одинаково. Выключатель – это ключ, который размыкает или замыкает электрическую цепь, тем самым пропуская ток на электрическое устройство или перекрывая его. Поэтому среди многообразия выключателей выбор сводится к предпочтениям самого покупателя, единственное, что хотелось бы подчеркнуть — лучше не брать, слишком дешевый товар, он может быть не качественно собран и быстро прийти в негодность. В остальном выбор полностью индивидуален: цвет, фирма-производитель, форма –это все на усмотрение конечного пользователя.

    Схема подключения одного источника света с одноклавишным выключателем

    Схема подключения выглядит так:

    Самая элементарная и самая легкая в восприятии схема, которую часто можно встретить в квартире или в жилом доме. Например, для включения света на кухне, в небольшой комнате, в коридоре или в кладовке. Для реализации этой схемы с нуля требуется минимум материалов, а именно:

    • Распределительная коробка
    • Монтажная коробка для выключателя или подрозетник
    • Одноклавишный выключатель
    • Источник света
    • Двухжильные провода

    Стоит отметить, что источник света – это не обязательно 1 лампочка, в роли источника света может выступать и люстра из нескольких параллельно подключенных ламп, это важно понимать. Соответственно схема приобретет немного другой вид.

    Разберемся, какие же недостатки и достоинства у такой схемы подключения. Этот вариант подключения идеально подойдет для небольших помещений или помещений, в которых нет необходимости в большом количестве света (ванная комната, коридор, прихожая). Если же использовать такую схему подключения для спальни или гостиной, то вполне вероятно, что источником света будут выступать несколько ламп. В свою очередь это негативно скажется на энергопотреблении и отсутствии возможности регулировать уровень освещенности. Поэтому для таких помещений больше подойдет схема подключения двухклавишного выключателя.

    Схема подключения нескольких источников света с двухклавишным выключателем

    Рассмотрим схему подключения двухклавишного выключателя, эта схема является более универсальной и вариативной.


    Данная схема будет более предпочтительна для люстр или различных осветительных приборов с двумя и более количеством ламп. К примеру, если люстра на пять ламп, то можно выполнить схему так, чтобы при включении одной клавиши работали две, а при включении второй — остальные три. При включении двух клавиш одновременно, будут работать все пять ламп.

    Это классическая схема, которая используется в квартирах. Обратите внимание, в этих схемах нужны уже трехжильные провода. Так же с помощью двухклавишного выключателя можно подключить два источника света в разных местах.

    Аналогично можно построить схему с трехклавишным выключателем, который, например, будет включать освещение на кухне, в ванной комнате и в коридоре с трех разных клавиш. Также такую схему можно выполнить, используя несколько одноклавишных выключателей, но это будет дороже и потребуется дополнительное место для монтажа выключателей.

    Монтаж выключателя и подключение к электросети

    При выполнении работ с электричеством стоит всегда помнить, что такие работы осуществляются только при отсутствии напряжения, поэтому, если вы решили поменять или установить выключатель, не забудьте выкрутить пробки или выключить автоматический выключатель, который обычно находится возле электросчетчика. Подключать выключатель к электросети по инструкции разрешено только при отключении подачи на него напряжения.
    После прокладки кабеля и установки распределительных и монтажных коробок, а также подрозетников можно приступать к коммутации всей электросети. На каждую распределительную коробку нужно подать как минимум 2 жилы, на которых собственно и будут фаза и ноль. Эти жилы называются приходящими. При подключении светильника от распределительной коробки к выключателю подаем 2 жилы для одноклавишного выключателя и 3 для двухклавишного. Стоит отметить, что с выключателя уходящие провода идут также на распределительную коробку, а не сразу на источник света, это делается для того, чтобы все соединения были сосредоточены в одном месте.
    Общий алгоритм проведения монтажа выключателя хорошо виден по следующей картинке:

    1. Выключаем напряжение от сети. Обязательно проверяем отсутствие напряжения на проводниках с помощью индикатора напряжения или вольтметра.
    2. Устанавливаем монтажную коробку (подрозетник), заводим провода.
    3. Разбираем выключатель, изучаем его устройство, ревизируем, подтягиваем винты.
    4. Обрезаем лишнюю длину проводов. Оставляем сантиметров 5-7 для удобства монтажа и ремонта.
    5. Зачищаем концы проводов от изоляции на 1-1,5 см. с помощью бокорезов, пласатиж или ножа.
    6. Вставляем провода в клеммные отверстия выключателя.
    7. Надежно зажимаем провода в выключателе.
    8. Проверяем правильность подключения проводов.
    9. Вставляем выключатель в монтажную коробку.
    10. Выравниваем выключатель «на глазок» или с помощью уровня.
    11. Закрепляем выключатель в монтажной коробке. Если есть возможность, то лучше закрепить выключатель с помощью саморезов. Если нет, то воспользуйтесь распорными пластинами выключателя.
    12. Установаем клавиши выключателя на место. Обязательно проверьте, не «заедают» ли клавиши. Это часто бывает. В случае необходимости поправьте их.
    13. Наслаждаемся, правильно выполненной своими руками работой.

    Если же проводка уже проложена, а вы производите замену выключателя, то первым делом следует демонтировать старый. В остальном, все аналогично.
    В современных квартирах проводка скрыта и применяются выключатели для скрытой проводки, которые крепятся в монтажную коробку и фиксируются в ней специальными винтами – распорками. На этом этапе основной важный момент – не перепутать приходящую жилу, на которой присутствует фаза с жилой, которая уходит на источник света, особенно если уходящих жил у вас несколько, обычно приходящая жила с фазой находится сверху выключателя, а уходящие — снизу. Если придерживаться схемы, то ошибку вы не допустите. Монтаж одноклавишного и двухклавишного выключателя ничем не отличается, кроме количества уходящих жил. Провода на выключателе зажимаются под специальную шайбу винтовым контактом или затягиваются клеммным соединением, в зависимости от конструкции выключателя.
    А как установить монтажную коробку можно посмотреть в видеоролике, размещенном ниже:


    Открытую проводку встретить в квартирах сейчас можно редко, в основном такой вариант для старых помещений, загородных домов из дерева или для помещений, в которых скрытую проводку проложить не представляется возможным (например, гараж или подвал).

    Такой монтаж электропроводки требует меньше усилий и времени, а также упрощает поиск неисправного звена в случае короткого замыкания или выхода из строя какого-нибудь элемента цепи. Открытая проводка прокладывается по стенам помещения и может крепиться на специальные фарфоровые ролики, или же укладывается в современные кабельные короба или гофрированную трубу, которая крепится к стене. При таком способе монтажа выключатель имеет свои конструктивные особенности, он не вставляется в монтажную коробку, а крепится также поверх стенки. В этом случае стоит отметить, что монтаж выключателя и электрических розеток для открытой проводки по правилам нужно производить на специальную пластину из негорючего материала (текстолит, полистирол, гетинакс).
    Отдельно стоит сказать о выборе провода, если вы решили заменить проводку. Для этого следует рассчитать общую нагрузку, в которую будут входить электроприборы и освещение. Для современных квартир рекомендуется применять двухжильный кабель (или трехжильный, если присутствует отдельная заземляющая жила, которая обычно раскрашена в желто-зеленый цвет) сечением не менее 2,5мм, при максимальной нагрузке провод такого сечения будет выдерживать ток около 30 ампер. По стандарту жилы такого провода окрашены в коричневый (красный) и синий цвета, синий цвет используется для подключения к нулю, а коричневый — к фазе.
    Подавать напряжение на выключатели и розетки следует только после окончания работ и проверке изоляции всех соединений. Соединять провода в распределительных коробках рекомендуется методом скрутки с последующим изолированием изоляционной лентой, а лучше и правильней методом спайки, обжима или используя специальные клеммные колодки.

    [Электронная схема] Принципиальная схема пяти машин с одноключевым выключателем

    (1) Принципиальная схема выключателя с одним ключом

    Схема этого примера может реализовать функцию включения, нажав кнопку S1 один раз, и выключения, нажав кнопку S1 еще раз.


    Рабочий процесс всей цепи:

    Разъем P1 в схеме является разъемом питания, питание + подается с контактов 1, 2, а заземление питания подается с контактов 3 и 4.

    После подачи питания на схему оба полюса G и S P-MOS транзистора Q1 имеют высокий уровень, поэтому Q1 находится в выключенном состоянии, и выходная мощность от VCC отсутствует. При этом конденсатор C2 заряжается через блок питания, резистор R2 и резистор R4. Напряжение на C2 будет медленно расти.

    Когда переключатель S1 нажат, напряжение на конденсаторе C2 прикладывается к базе транзистора Q2, так что Q2 насыщается и включается. В это время полюс G трубки Q1 PMOS опускается до низкого уровня транзистором Q2, так что напряжение GS трубки MOS является отрицательным, и Q1 включается.Входная мощность от разъема P1 проходит через трубку MOS, а диод D2 выходит на VCC. В то же время через резистор обратной связи R1 напряжение выходной мощности добавляется к базе транзистора Q2, чтобы Q2 оставался включенным.

    Следовательно, даже если в это время отпустить кнопку S1, схема останется во включенном состоянии, что является функцией самоблокировки.

    После включения цепи конденсатор C2 полностью разряжается через диод D1 и транзистор Q2, так что напряжение на C2 низкое.Подготовьтесь к отключению контура.

    Когда вам нужно выключить, нажмите переключатель S1, напряжение низкого уровня на конденсаторе C2 понижает базовое напряжение Q2, так что Q2 выключается. Таким образом, полюс G Q1 возвращается на высокий уровень, и напряжение между МОП-транзисторами GS больше не может поддерживать проводимость Q1, поэтому Q1 также отключен, путь питания отключен, и цепь отключится. неисправность.

    примечание:
    В схеме в этом примере нет проблем, когда она включена, но когда она выключена, напряжение на конденсаторе C2 не будет 0, это падение напряжения на диоде D1 + падение напряжения на лампе насыщения транзистора Q2.Следовательно, если напряжение больше 0,7 В, цепь сложно отключить.

    Следовательно, к выбору диода D1 и транзистора Q2 предъявляются определенные требования.

    (2) Принципиальная схема выключателя с одним ключом

    Схема в этом примере может быть включена и выключена переключателем S1. Нажмите первый раз, чтобы включить, и второй раз, чтобы выключить.


    Рабочий процесс всей цепи:

    Сначала посмотрим на начальное состояние схемы:

    Когда схема включена, переключатель S1 еще не нажат.Q1 выключен, а Vout не выводится. Напряжение на конденсаторе С2 низкое. Транзистор Q2 также отключен.

    Когда переключатель S1 нажат, поскольку напряжение на конденсаторе C2 имеет низкий уровень, при нажатии S1 потенциал затвора G транзистора Q1 понижается, чтобы включить PMOS-транзистор Q1, и Vout имеет выходную мощность.

    В то же время напряжение на Vout через резисторы делителя напряжения R2 и R5 делает транзистор Q2 насыщенным и проводящим, а затем опускает затвор Q1, так что Q1 может быть полностью включен.Схема загружена. Конденсатор C2 заряжается через резистор R1 для подготовки к отключению повторным нажатием кнопки.

    Когда вам нужно выключить, нажмите переключатель S1, высокий уровень на конденсаторе C2 также подтянет высокий уровень затвора Q1, так что транзистор PMOS выключен, Vout не выводится, а база транзистора Q2 не имеет напряжения смещения, и он также будет выключен. Конденсатор C2 разряжается через нагрузку резистора R1 и Vout, а затем возвращается в исходное состояние для подготовки схемы к запуску.
    Конденсатор C3 здесь оказывает определенное противоинтерференционное действие при колебаниях нагрузки.

    примечание:
    Схема в этом примере имеет дефект, поэтому ее нельзя использовать в реальных продуктах. Когда мы включаем, если мы удерживаем S1 слишком долго, Q1 будет отключен и немедленно выключен, вызывая "столкновение с хвостовой частью".

    (3) Принципиальная схема выключателя с одним ключом

    Схема этого примера реализует функцию одноклавишного переключателя через 3 триода и кнопку.


    Рабочий процесс всей схемы выглядит следующим образом:

    Когда на схему подано питание и кнопка S1 не нажата, начальное состояние схемы следующее:

    Все транзисторы Q1, Q2 и Q3 выключены, нет напряжения на нагрузке RL и нет напряжения на конденсаторах C1, C2 и C3.

    При нажатии кнопки S1 конденсатор C3 начинает заряжаться через резистор R2. Когда зарядное напряжение поднимается выше 0.7V транзистор Q2 насыщается и включается, так что базовое напряжение транзистора Q1 понижается, и PNP-транзистор Q1 также начинает включаться. На нагрузку RL подается напряжение, и цепь включается.

    В то же время напряжение питания нагрузки возвращается на базы транзисторов Q2 и Q3 через диод D1.

    Диод D1 продолжает заряжать конденсатор C3 через резистор R4 и поддерживает проводимость Q2, так что цепь все еще может быть включена даже после отпускания кнопки S1.

    Диод D1 заряжает конденсатор C2 через резистор R5 и, наконец, включает Q3 и подтягивает левый конец переключателя S1 к низкому уровню, чтобы подготовиться к отключению схемы.

    Когда цепь необходимо отключить, нажмите переключатель S1, и конденсатор C3 быстро разрядится через переключатели S1 и Q3, так что Q2 отключится. После выключения Q2 базовый потенциал Q1 возрастает, Q1 также отключается, и нагрузка отключается. Завершите действие выключения.

    После отключения цепи конденсатор C2 медленно разряжается через эмиссионный переход Q3, чтобы отключить Q3 и вернуться в исходное состояние для подготовки к следующему запуску.

    Конденсатор C1 является фильтрующим конденсатором источника питания нагрузки.

    примечание:
    Емкость конденсатора C2 больше, чем у конденсатора C1, что позволяет избежать случайного отключения. Подумайте о принципе случайного отключения.

    (4) Принципиальная схема выключателя с одним ключом

    Схема в этом примере может быть реализована с помощью кнопки переключателя и конденсатора для управления включением и выключением питания.


    Описание принципиальной схемы:

    1. Исходное состояние включения:

    После включения схемы на конденсаторе C1 нет напряжения, напряжение между GS NMOS-транзистора Q2 равно 0, и Q2 отключен; тогда напряжение между GS PMOS-транзистора Q1 также равно 0, Q1 также отключен, и Vout не имеет выхода напряжения.

    2. Питание в цепи:

    Когда схема включена, нажмите переключатель S1, входная мощность Vin заряжает конденсатор через резисторы R1, R4, S1, R5, и напряжение на конденсаторе медленно возрастает.Когда напряжение на конденсаторе повышается до U1, NMOS-транзистор Q2 включается и быстро насыщается.

    После того, как Q2 насыщен и включен, потенциал в точке D можно считать равным 0, так что напряжение на полюсе G Q1 также снижается. Когда напряжение GS Q1 падает до U2 (U2 - отрицательное напряжение), Q1 включается и быстро насыщается. В это время у Vout есть выход, и горит светодиод D1.

    В это время переключатель S1 должен быть отпущен, и выходное напряжение Vout будет продолжать заряжать конденсатор C1 через резисторы R2 и R5, образуя самоблокирующуюся петлю и сохраняя Q1 и Q2 в проводящем состоянии.Загрузка завершена.

    3. Отключение контура:

    Когда цепь необходимо отключить, нажмите переключатель S1, конденсатор C1 разряжается через резистор R5, переключатель S1 и DS трубки MOS Q2. Когда напряжение конденсатора C1 ниже, чем напряжение включения МОП-лампы, Q2 начинает выходить из состояния насыщения и медленно истекает срок. Напряжение GS на Q1 медленно растет, выходит из состояния насыщения и входит в состояние отсечки, а Vout не имеет выхода. Конденсатор C1 продолжает разряжать нагрузку через R5 и R2, что означает, что напряжение на конденсаторе C1 равно нулю.Вернитесь в исходное состояние схемы. Загрузка завершена.

    примечание:

    1. В объяснении принципиальной схемы напряжения U1 и U2 можно получить, просмотрев таблицы данных двух МОП-ламп на принципиальной схеме и проанализировав, соответствуют ли настройки параметров в схеме требованиям.
    2. В этом примере цепи включения питания переключатель S1 не может быть нажат и должен быть отпущен после завершения включения или выключения питания, в противном случае он «схватится за хвост».

    (5) Принципиальная схема выключателя с одним ключом

    Схема в этом примере выполняет ту же функцию, что и схема включения в предыдущем примере. Питание схемы можно включать и выключать через кнопку S1 и конденсатор С1. Но схема этого примера не вызовет «столкновения хвоста» при длительном нажатии переключателя S1, что является ее преимуществом.

    Пояснение к дорожной карте:

    1. Исходное состояние включения:

    После включения схемы входная мощность Vin быстро заряжает конденсатор C1 до напряжения источника питания через резисторы R1 и R3.МОП-транзисторы Q1 и Q2 выключены, и Vout не имеет выхода.

    2. Состояние включения:

    Когда необходимо включить схему, нажмите переключатель S1, и напряжение на конденсаторе C1 добавляется к полюсу G лампы NMOS, так что Q2 быстро насыщается и включается, а потенциал затвора Q1 становится равным. опускается до значения, близкого к 0 В, и Q1 также быстро включается и насыщается. Vout имеет выход по напряжению.

    В это время Vout добавляется к затвору NMOS-транзистора Q2 через резистор R2, чтобы поддерживать проводимость Q2, чтобы сформировать самоблокирующуюся петлю.Если в это время не отпустить S1, Vout также будет заряжать конденсатор C1, что не повлияет на состояние включения цепи.

    Если S1 освобожден, конденсатор C1 разряжается через резистор R3, а DS Q2 разряжается до значения, близкого к 0 В, готовясь к отключению цепи.

    3. Состояние выключения:

    Когда необходимо отключить схему, снова нажмите переключатель S1, потенциал затвора NMOS-транзистора Q2 понижается до низкого уровня из-за влияния конденсатора C1, и Q2 выключается.

    После выключения Q2 потенциал затвора трубки PMOS повышается до высокого уровня, Q1 выключается, и Vout не имеет выхода. В это время переключатель S1 должен быть отпущен, и конденсатор C1 начнет медленно заряжаться через резисторы R1 и R3, пока не приблизится к входному напряжению питания. Возврат в исходное состояние при включении.

    Это только для изучения принципов, и параметры должны быть настроены самостоятельно при фактическом применении схемы.

    уязвимостей безопасности, создаваемых ключевыми коммутаторами

    уязвимостей безопасности, создаваемых ключевыми коммутаторами

    Пример ключевых коммутаторов, используемых на коммерческих объектах

    Уязвимость

    Переключатели с ключом - это простые электрические переключатели, которые обеспечивают либо нормально разомкнутый контакт переключателя, либо нормально замкнутый контакт переключателя, либо оба.В большинстве систем безопасности используется нормально разомкнутый переключающий контакт. Любой, кто хоть немного разбирается в электротехнике, может обойти переключатель с ключом, просто сняв его со стены и поместив перемычку между контактами переключателя. В большинстве случаев это легко сделать, поскольку для крепления пластины переключателя с ключом к стене использовались стандартные винты с шлицевой головкой или крестообразной головкой.

    Многие злоумышленники знают об уязвимости клавишных переключателей и используют описанную выше технику для совершения краж.Во многих случаях злоумышленник повторно собирает переключатель с ключом после того, как проник в дом, так что владелец собственности может даже не знать, что произошло кража со взломом.

    Рекомендации по повышению безопасности

    Silva Consultants рекомендует предпринять следующие шаги для повышения безопасности внешних клавишных переключателей:

    • Убедитесь, что переключатель с ключом действительно нужен. В некоторых случаях клавишные переключатели используются редко, и их преимущества перевешиваются рисками для безопасности.

    • Замочные переключатели с ключом более безопасны, чем клавишные переключатели открытого монтажа, поэтому по возможности устанавливайте их заподлицо. Если ключевой выключатель должен быть установлен на поверхности, попробуйте использовать электрическую коробку, в которой нет «заглушек» (они могут дать злоумышленнику доступ к проводке ключевого переключателя, удалив заглушку). при использовании действительно есть выбивки, надежно заделайте их сваркой или эпоксидной смолой.

    • Если на объекте есть система охранной сигнализации, обеспечьте тамперный переключатель на клавишном переключателе и подключите его как вход к панели охранной сигнализации.Этот вход должен быть запрограммирован как 24-часовая зона, чтобы сигнал тревоги генерировался независимо от того, поставлена ​​система на охрану или снята с охраны.

    Цепь блокировки переключателя с ключом

    Схема, показанная ниже, обеспечивает повышенный уровень защиты клавишных переключателей. Схема предназначена для автоматического отключения проводки переключателя с ключом всякий раз, когда переключатель с ключом снимается со стены или электрического шкафа. Эта схема может быть легко сконструирована с использованием всего нескольких простых электрических компонентов и может быть установлена ​​вашим интегратором систем безопасности, установщиком ворот или электриком.

    3 Типовая схема системы запуска автомобиля

    Типовые электрические схемы системы пуска можно разделить на тип управления без реле, тип управления реле одиночного стартера и тип управления реле стартера безопасности.

    Конкретная схема должна быть соответственно изучена применительно к различным типовым схемам управления.

    Основная функция цепи запуска автомобиля заключается в использовании небольшого тока от автомобильного аккумулятора для управления большим током цепи запуска автомобиля, таким образом, чтобы запустить стартер и привести двигатель в действие.

    В пусковой цепи переключателя есть три основных компонента: переключатель зажигания , соленоид стартера , реле стартера .

    1. Выключатель зажигания

    Обычно выключатель зажигания соединяется с ключом или кнопкой, а внутри у него есть обычный провод, соединяющий с автомобильным аккумулятором.
    Когда ключ зажигания повернут или нажата кнопка в положение запуска, через катушку соленоида стартера будет протекать небольшой ток, позволяющий протекать достаточному току к стартеру.

    Ожидается, что он будет участвовать в цепи управления запуском, переключатель зажигания также имеет другие функции, такие как блокировка рулевого колеса, подключение к электросистеме автомобиля и подключение к диагностике неисправностей компьютера автомобиля.

    2. соленоид стартера

    Соленоид стартера является основной частью цепи управления стартером, в том числе с реле и без реле.
    Соленоидный переключатель состоит из соленоида, который представляет собой электромагнитное устройство, которое притягивает или удерживает движущийся сердечник.Большая часть соленоида стартера прикреплена непосредственно к верхней части стартера.

    3. реле стартера

    Реле стартера - это еще один переключатель, который используется для управления цепью запуска. В схеме управления пуском реле подключено последовательно с аккумулятором, чтобы сократить передачу большого токового кабеля.

    1. Схема электрических соединений автомобильного стартера - тип без релейного управления

    В мини-автомобилях, оборудованных стартером малой мощности, переключатель зажигания (положение запуска) используется для непосредственного управления переключателем соленоида стартера, как показано на рисунке ниже.

    2. Схема электрических соединений стартера реле одиночного стартера

    Если установлен стартер большой мощности, чтобы уменьшить силу тока, проходящего через переключатель зажигания, и избежать абляции переключателя, пусковое реле часто используется для управления сильным током электромагнитного переключателя стартера и переключателя зажигания. (Стартовое положение) используется для контроля низкого тока катушки реле.

    Реле стартера предназначено для управления сильным током с низким током, защиты замка зажигания и уменьшения падения напряжения в линии на соленоидном переключателе стартера.Электросхема соленоида стартера, управляемого одним реле, показана на следующем рисунке.

    Автоматическая коробка передач оснащена пусковым выключателем с нейтрали, который последовательно подключен к клемме заземления катушки пускового реле.

    Выключатель нейтрального запуска включается только в том случае, если рычаг переключения передач автоматической коробки передач находится в положении парковки (P) и нейтральном положении (N).

    На других передачах переключатель находится в выключенном состоянии, чтобы избежать повреждения деталей машины из-за неправильной эксплуатации.

    3. Схема подключения стартера автомобиля с управлением реле стартера

    Чтобы гарантировать, что стартер может заглохнуть автоматически и цепь стартера не будет подключена после запуска двигателя, в некоторых автомобилях используется составная цепь реле с защитой от вождения.

    Схема подключения автомобильного стартера, управляемого реле стартера, показана на следующем рисунке.

    Перед запуском двигателя генератор не вырабатывает электричество, напряжение на клемме нейтрали (N) равно нулю, ток не проходит через реле света заряда, катушка реле стартера и контакты реле индикатора зарядки заземлены.

    Когда ключ зажигания поворачивается в положение запуска (ST), стартер запускается.

    После запуска двигателя клемма нейтрального крана (N) автомобильного генератора выдает соответствующее напряжение, которое воздействует на катушку реле фонаря заряда и отключает ток реле стартера.

    На этом этапе, даже если ключ замка зажигания не отпущен вовремя или ключ снова неправильно повернут в положение ST, стартер не будет работать.

    3 Типовая схема системы запуска автомобиля2017-06-142019-08-10https: // startersolenoid.net / wp-content / uploads / 2017/02 / tx-logo1.pngT & Xhttps: //startersolenoid.net/wp-content/uploads/2017/06/3-typical-car-starting-system-diagram.jpg200px200px

    Механический Руководство по клавиатуре - Das Keyboard Mechanical Keyboard Blog

    Вы сидите и печатаете на своем компьютере, задаваясь вопросом, что делает Das Keyboards такими высококачественными клавиатурами? Может быть, вы думаете, что механические клавиатуры - это всего лишь клавиатуры IBM 80-х. В любом случае, небольшое образование о различиях в клавиатурах объяснит, почему так много людей переходят на механические клавиатуры.Чтобы полностью понять технические различия между клавиатурами, вам сначала нужно понять некоторую терминологию. Прочтите, чтобы узнать о различиях. В конце первого раздела находится полезный глоссарий общих терминов, используемых на клавиатуре, на тот случай, если вы не знакомы с какими-либо терминами и определениями, используемыми на клавиатуре.

    Содержание

    Мембранные и механические клавиатуры

    В большинстве недорогих клавиатур, таких как те, которые поставляются с компьютерами, используется гибкий мембранный слой под клавишами.Когда вы нажимаете клавишу, мембрана прижимается и контактирует с нижним слоем. Это позволяет току течь, «замыкая» переключатель, так что родительское устройство регистрирует нажатие клавиши. Самая большая проблема с этим типом клавиатуры заключается в том, что вам нужно полностью нажать клавишу, что также известно как «выход на нижний предел». Тактильной обратной связи практически нет. Без тактильной обратной связи очень трудно печатать, не нажимая на нижнюю границу при каждом нажатии клавиши, что вызывает перенапряжение и усталость пальцев / рук, что может привести к синдрому запястного канала.Однако механические клавиатуры используют переключатель под каждой клавишей. В зависимости от типа переключателя у них разное время срабатывания и время срабатывания. Ключевые переключатели будут подробно объяснены в следующих статьях, но различия между ними включают тактильное ощущение и слышимый щелчок, который производит каждый из них. Переключатели на механической клавиатуре рассчитаны на 50 миллионов нажатий клавиш. Подумайте, как часто вы нажимаете одну клавишу, и поймете, что это долго! Сравните это с мембранными переключателями, которые обычно длятся около 5-10 миллионов нажатий клавиш, и вы поймете, почему первоначальные вложения в механическую клавиатуру того стоят.Механическая клавиатура - единственная клавиатура, способная регистрировать все клавиши одновременно (если позволяет PS / 2), также известная как полное переключение N-клавиш. Это полезно для людей, которые набирают текст очень быстро и должны иметь возможность быстро нажимать клавиши. Геймеры, которым нужно быстро смешивать комбинации клавиш, чтобы разбить врага, также получают выгоду. Попробуйте это на мембранной клавиатуре, и вы, возможно, оторвётесь. Конечно, звук щелчка на механической клавиатуре может быть наркоманом, но что интересно, многие люди находят его расслабляющим.Во время набора вы получаете ритм щелчков, и часто это успокаивающий звук. Некоторые люди считают, что прослушивание щелчков помогает им быстрее набирать текст. Кроме того, отсутствие необходимости опускать нижнюю границу для каждой клавиши позволяет быстрее переходить к следующей букве с меньшими затратами энергии. Попробуйте сами и посмотрите, не повлияет ли он на то, как быстро вы печатаете.

    Терминология клавиатуры

    Общие термины, связанные с клавиатурой

    Точка срабатывания - это точка, в которой контактный механизм регистрирует нажатие клавиши. Блокировка клавиш - это когда несколько клавиш нажимаются одновременно, ваша клавиатура не распознает будущие нажатия клавиш, пока не будут подняты исходные клавиши. Клавиатуры имеют максимальное количество клавиш, которое она может зарегистрировать за один раз, и если вы нажмете больше, чем это ограничение, она не будет регистрировать нажатия других клавиш. Паразитное нажатие клавиш может происходить, когда одновременно нажимаются три клавиши, а четвертое нажатие клавиши, которое вы не нажимали, регистрируется вашим компьютером. Key Rollover - это количество клавиш, которые можно нажимать последовательно, не отрывая пальца от любой из предыдущих клавиш.Клавиатуры используют термин KRO для обозначения максимального количества клавиш, которые вы можете нажимать без блокировки клавиш. Таким образом, клавиатура 3KRO - это клавиатура, которая может регистрировать нажатие 3 клавиш одновременно без блокировки клавиш. NKRO относится к N-Key Rollover, лучшему из всех клавиатур. Клавиатура с функцией N-Key Rollover может зарегистрировать столько клавиш, сколько вы можете нажать одновременно, без каких-либо проблем с блокировкой клавиш. В настоящее время эта функция доступна только на клавиатурах с разъемами PS / 2. PS / 2 - это 6-контактный разъем Mini-DIN, используемый для подключения некоторых клавиатур и мышей к компьютерной системе, совместимой с компьютером.В то время как большинство современных разъемов - USB, PS / 2 имеет преимущество полного N-Key Rollover. Точка сброса - это точка, когда механизм перестает регистрировать нажатие клавиши. Тактильная точка - это точка во время нажатия клавиши, при которой происходит удар, чтобы указать вашему пальцу, что клавиша была нажата. USB или Универсальная последовательная шина - это текущий отраслевой стандарт для подключения компьютерных периферийных устройств к персональным компьютерам.

    Наиболее распространенные типы клавиатуры

    Пружина с изгибом Клавиатуры используют механизм изгибающейся пружины, который управляет небольшим молотком.Когда вы ударяете по ключу, механизм заставляет молоток ударять по емкостному или мембранному переключателю. Пружина отвечает за тактильный и звуковой отклик клавиатуры. Они использовались в легендарных клавиатурах IBM Model M. Клавиатуры купольных переключателей - это гибрид мембранной и механической клавиатур. В них используются металлические «куполообразные» переключатели или купола из полиэстера, которые разрушаются при нажатии клавиши. Затем рухнувший купол соединяет две дорожки контура и завершает соединение, чтобы войти в персонажа.Обе версии очень распространены в потребительских клавиатурах. Механические клавиатуры используют переключатель под каждой клавишей. В зависимости от типа переключателя эти клавиатуры могут иметь различное время отклика и время перемещения, что делает их привлекательными для геймеров и машинистов. Мембранные клавиатуры имеют цельную пластмассовую клавиатуру / поршни переключателя, которые прижимают мембрану, чтобы привести в действие контакт в матрице электрического переключателя. Они являются наиболее дешевыми в производстве и наиболее распространенным типом доступных клавиатур, но изнашиваются быстрее, чем другие типы клавиатур. Ножничный переключатель Клавиатуры используют купольный переключатель. В клавиатуре по-прежнему используются резиновые колпачки, но специальный пластиковый механизм, похожий на ножницы, соединяет колпачок с плунжером, который вдавливает резиновый купол с гораздо более коротким ходом, чем у типичной клавиатуры с резиновым куполом. Их часто можно найти во встроенных клавиатурах ноутбуков и низкопрофильных клавиатурах. Topre Keyboards - это гибрид механического переключателя и клавиатуры переключателя с резиновым куполом. В механизме Topre используется пружина под резиновым куполом.Из-за куполов они намного тише, чем большинство механических клавиатур.

    Ключевые формы

    Ключи

    прошли долгий путь от плоских дисков на старинных пишущих машинках. На протяжении многих лет производители клавиатур более серьезно относились к форме клавиш и их ощущению под пальцами, хотя выбор из различных типов зависит исключительно от личных предпочтений.

    Ключ цилиндрический

    Тип клавиши на клавиатуре Das, которая обычно встречается на большинстве клавиатур.Эти клавиши загнуты вверх на левом и правом краях, чтобы уместить кончики ваших пальцев.

    Плоские клавиши или клавиатуры Chiclet

    Обычно встречается в ноутбуках, и, как следует из названия, они имеют плоскую поверхность без кривизны. Их часто называют клавишами «Чиклет», потому что они похожи на жевательную резинку «Чиклет» и представляют собой небольшие квадраты с закругленными углами.

    Ключ сферический

    Клавиши, изогнутые со всех четырех сторон (см. Фото слева).В центре каждой клавиши находится сферический колодец. Эти клавиши обычно находятся на старых моделях пишущих машинок, таких как IBM Selectric, и на некоторых старинных клавиатурах.

    Печать ключей

    Существует множество типов печати, от тампонной до сублимационной печати красителями. Если вы не знакомы с этими терминами, это может привести к путанице относительно того, нужна ли вам клавиатура с тампонной печатью или стоит тратить деньги на клавиши с двойным литьем под давлением.

    Тампонная печать (или трафаретная печать)

    Самым дешевым и наиболее распространенным способом печати ключей является тампонная печать, при которой ключевое изображение печатается с использованием прочных чернил. Часто производитель наносит лак, чтобы продлить жизнь изображению. К сожалению, у большинства машинисток этот тип печати быстро изнашивается. Посмотрите видео, чтобы увидеть, как работает производственный процесс.

    Лазерное травление

    Лазер используется для выжигания необходимого символа на колпачке клавиатуры, физическая маркировка его, поэтому его невозможно стереть.Это лучше всего работает со светлыми клавишами, так как в результате получается изображение с черным выжженным цветом, но это также работает и с черными клавишами. Многие производители, в том числе Das Keyboard, заполняют выгравированную область цветным наполнителем, чтобы лазерное гравирование на черном пластиковом фоне и выделение характерных черт. Вы также можете почувствовать текстуру выпуклого символа на каждой клавише с этим процессом.

    Сублимационная печать на красителях

    Сублимация красителя - это процесс, при котором тепло используется для пропитывания материала красителем, в результате чего краситель погружается в пластик.Приятная особенность этого заключается в том, что краситель становится частью пластика, его нельзя стирать, как при тампонной печати. Это гораздо более дорогой метод печати ключей, и его следует использовать в ситуациях, когда краситель темнее окрашиваемого материала.

    Двойное литье под давлением

    Вместо того, чтобы печатать символы на пластике, двойное литье под давлением формует символ и нижнюю часть крышки клавиатуры в один кусок пластика, при этом верхняя часть крышки формируется на другой части.Они слиты вместе, образуя двухслойную клавиатуру с очень контрастной графикой. Это самый дорогой тип печати высочайшего качества из возможных, поэтому ключ невозможно стереть, так как он является частью колпачка. Это также ограничивает печать двумя цветами на колпачок из-за используемых форм и затрат. Существуют примеры использования этого метода более чем двух цветов, но цена на данный момент слишком высока для большинства компаний. Фактически, даже большинство производителей клавиатур отказались от литья под давлением с двойным впрыском из-за его высокой стоимости.

    Общие механические переключатели клавиатуры

    В механических клавиатурах есть много разных типов переключателей. Из-за долговечности механических клавиатур часто можно найти работающие бывшие в употреблении клавиатуры с переключателями, которые больше не производятся. Единственный способ узнать, какой тип переключателя находится внутри клавиатуры, - это разобрать плату, а иногда и переключатели, рискуя разрушить клавиатуру или переключатели. Переключатели различаются тем, как они замыкают цепь, сигнализируя о нажатии клавиши, величине тактильного удара и громкости щелчка при нажатии клавиши.

    Переключатели Cherry MX

    Cherry MX - это механические переключатели, которые состоят из пружины и двух металлических контактов. При нажатии пластиковый стержень опускается вниз, и в этот момент стальная пружина внутри закрывает переключатель, сигнализируя о том, что клавиша нажата. Одно из преимуществ переключателей Cherry MX - позолоченные контакты. В отличие от других металлов, золото предотвращает ржавление контактов, увеличивая срок службы переключателя. Для этих типов клавиш существует множество конструкций переключателей, и их можно отличить по цвету стержня, который вы можете увидеть, сняв колпачок.

    Линейный переключатель: Cherry MX Black
    Переключатели

    Cherry MX Black были одними из первых механических клавишных переключателей, доступных широкой публике. Они линейны или не тактильны, это означает, что черные переключатели не имеют громкого щелчка или удара, который ощущается при нажатии клавиши. Многим геймерам они нравятся из-за плавного ощущения и того факта, что точки срабатывания и отпускания находятся в одном и том же положении, что делает двойное нажатие проще, чем другие переключатели.

    Сила срабатывания: 60cN

    Многим геймерам нравится это из-за плавного ощущения и того факта, что точки срабатывания и отпускания находятся в одном и том же положении, что делает двойное нажатие проще, чем другие переключатели.

    Легкий тактильный переключатель: Cherry MX Brown

    Коричневые переключатели находятся примерно на полпути между переключателем набора текста и игровым переключателем. В отличие от черных переключателей, коричневые имеют мягкий тактильный удар примерно в середине нажатия. Некоторые люди предпочитают их для игр, так как они позволяют быстрее выполнять двойное нажатие, а машинистам они нравятся, потому что у них по-прежнему хорошая тактильная обратная связь, но звуковая обратная связь не так заметна, как синий переключатель. У коричневых переключателей более мягкий щелчок при нажатии и требуется меньшее усилие для срабатывания.В серии тактильно-мягких клавиатур Das Keyboard используются переключатели коричневого цвета.

    Сила срабатывания: 55cN

    Clicky Switch: Cherry MX Blue

    Синие переключатели популярны в сообществе печатников из-за «щелкающего» тактильного удара при нажатии на точку активации. В целом синие переключатели очень похожи на пишущие машинки, однако окружающие могут не быть такими большими поклонниками из-за звуковой обратной связи. Стандартные «щелкающие» версии Das Keyboards используют синие переключатели.

    Сила срабатывания: 60cN

    Легкий тактильный переключатель: Cherry MX Clear
    Переключатели

    Cherry MX Clear немного сложнее найти на клавиатурах, но многие пользователи считают, что они имеют больше тактильных ощущений, чем коричневые, но при этом они не такие щелкающие, как синие переключатели. Четкие переключатели имеют более высокое усилие срабатывания, чем переключатели Брауна, и более выраженный тактильный удар. Кроме того, клиры, как правило, имеют наибольшее трение среди механических клавишных переключателей, это связано с размером тактильного выступа.

    Сила срабатывания: 65cN

    Линейный переключатель: Cherry MX Red
    Переключатели

    Cherry MX Red похожи на переключатели Cherry MX Black в том, что они оба относятся к категории линейных, не тактильных. Это означает, что их чувство остается неизменным при каждом нажатии клавиши вверх-вниз. Они отличаются от черных переключателей своим сопротивлением; Красные переключатели требуют меньшего усилия для срабатывания. Результат - ощущение, которое большинство воспринимает как «плавнее» и «быстрее», что делает их особенно популярными среди энтузиастов игр.

    Сила срабатывания: 45cN

    Другие механические переключатели

    Стягивающая пружина

    Переключатели

    Buckling Spring содержат пружину, которая сгибается при нажатии на ключ. Этот механизм управляет небольшим молотком, который ударяет по мембранному переключателю, сигнализируя о том, что клавиша нажата.

    Переключатели Topre
    Переключатели

    Topre - это новая разработка, которая представляет собой почти гибрид между клавиатурой с механическим переключателем и клавиатурой с резиновым куполом.Переключатели Topre - это емкостные переключатели, в которых используется пружина под резиновым куполом. Когда вы нажимаете клавишу, она сжимает пружину, в результате чего находящаяся под ней емкостная цепь определяет, что клавиша была нажата.

    Переключатели Alps

    Существует несколько общедоступных типов переключателей ALPS. Наиболее часто обсуждаемый тип получил прозвище «снежный человек», потому что оригинальные клавиатуры ALPS занимали много места на столе.Из переключателей Bigfoot существует две версии: сложная и упрощенная. Сложные АЛЬПЫ бывают разных цветов с небольшими различиями между ними. Вы можете найти тактильные и щелкающие, тактильные и не щелкающие, а также линейные версии Complicated ALPS. Упрощенные переключатели ALPS, по мнению многих, менее плавные и громкие, чем сложные ALPS. Чаще всего они встречаются на новых клавиатурах, потому что сложные ALPS больше не доступны. Существует не только множество версий внутри каждого типа переключателя ALPS, но также существует множество клонов ALPS, которые все имеют разные ощущения, но выглядят очень похожими на настоящие.Из-за этого для определения того, какой у вас тип АЛЬП, или если это настоящий АЛЬП, необходимо открыть переключатель, что является сложной задачей, требующей осторожного выполнения, поскольку простое их удаление может потенциально повредить переключатели.

    Техническое обслуживание и очистка механической клавиатуры

    Клавиатуры пачкаются, будь то печатающие потные руки или падение крошек во время обеда за компьютером. Потратив время на изучение механических клавиатур, а затем на покупку одной из-за ее превосходной производительности и долговечности, пришло время подумать о ее чистке и обслуживании.Если вы просто хотите очистить поверхность или потянуть за клавиши и очистить каждый дюйм клавиатуры, важно знать лучший способ. Вот несколько советов по содержанию клавиатуры в чистоте, а также способы снятия колпачков для чистки или замены.

    Простая механическая очистка клавиатуры для обслуживания

    Чтобы сохранить механическую клавиатуру в чистоте и не допускать попадания на нее мусора, переверните клавиатуру вверх дном и встряхните ее, чтобы изнутри вывалился мусор.Возьмите немного сжатого воздуха и слегка опрыскайте клавиатуру, чтобы удалить все, что не выходило изначально. Помогает, если вы держите клавиатуру вверх ногами под углом, чтобы крошки и мусор выпадали. Также используйте быстрые короткие струи при распылении сжатого воздуха.

    Тщательная очистка

    1) Для более тщательной очистки клавиатуры сначала необходимо снять маленькие колпачки с клавиатуры. Если вы никогда не снимали колпачки с клавиатуры, сначала посмотрите наше видео с инструкциями по замене клавиш.Он демонстрирует, как удалить клавиши и как вернуть их на механическую клавиатуру. Используйте съемник для ключей, чтобы снять колпачки. Помните, что клавиши имеют разную форму в зависимости от их размещения на клавиатуре, и в случае Das Keyboard Ultimate может быть очень сложно различить клавиши. Мы рекомендуем упорядочить колпачки для клавиш, так как они снимаются, чтобы облегчить их установку после очистки клавиатуры. Мы настоятельно не рекомендуем никому пытаться удалить пробел, клавишу возврата и другие клавиши большого размера. Эти ключи имеют опорную планку под ними, что может затруднить извлечение ключа и еще больше затруднить его установку на место. Как показано на фото ниже, стабилизатор поперечной устойчивости соединяется с двумя маленькими белыми деталями, прикрепленными к колпачку клавиатуры. Эти детали очень легко сломать или даже потерять, если они вылетят из крышки клавиатуры при снятии. К сожалению, для них нет запасных частей, поэтому в случае поломки или потери ключи, к которым они прикреплены, больше не будут работать должным образом. Поскольку можно провести очень тщательную очистку, не вынимая эти ключи, рекомендуется оставить их на месте.

    2) После извлечения клавиш переверните клавиатуру и встряхните ее, чтобы мусор выпал из клавиатуры. Затем возьмите баллончик с воздухом и щетку, чтобы ослабить и удалить остатки внутри.

    3) Если что-то попало на клавиатуру, возьмите влажную хлопчатобумажную ткань или микрофибру и протрите ею место. При необходимости используйте каплю изопропилового спирта или разбавленного жидкого мыла (1 капля на галлон воды), чтобы удалить липкие вещества.Не наносите жидкость прямо на клавиатуру, нанесите ее на ткань. В переключателях Das Keyboards используются золотые контакты, потому что золото предотвращает коррозию контактов; однако, если в переключателе вокруг контакта есть жидкость, он будет держать соединение закрытым (как при нажатии клавиши) до тех пор, пока вода не испарится. Всегда уточняйте у производителя вашей клавиатуры, потому что некоторые клавиатуры (за исключением Das Keyboard) плохо переносят спирт и могут быть им повреждены.Если этого недостаточно для очистки разливов, ознакомьтесь с нашим сообщением в блоге об очистке разливов напитков. Намочить клавиатуру в изопропиловом спирте очень опасно, но если ничего не помогает, возможно, стоит спасти клавиатуру.

    4) Установите колпачки клавиш обратно на клавиатуру, затем возьмите слегка влажную хлопчатобумажную ткань или микрофибру и протрите ею верх клавиш и корпус. Если клавиши сильно загрязнены до такой степени, что надписи выглядят блеклыми, используйте небольшое количество изопропилового спирта или разбавленного жидкого мыла, как описано в шаге 3.

    5) Переверните клавиатуру и дайте ей высохнуть в течение ночи. Это может занять еще больше времени, в зависимости от климата и температуры в помещении. Несмотря ни на что, убедитесь, что клавиатура полностью высохла, прежде чем подключать ее и использовать. Хотя в некоторых статьях сообщается об успешном мытье клавиатуры в посудомоечной машине, помещение электронного устройства в посудомоечную машину, где оно будет залито водой, представляет собой огромный риск. Единственный способ сделать это - полностью разобрать клавиатуру, что обычно приводит к аннулированию гарантии.Жесткая вода или вода из смягчителя воды могут вызвать коррозию внутри клавиатуры из-за солей и минералов. Использование небольшого количества спирта или разбавленного жидкого мыла для очистки клавиатуры - гораздо лучший метод, чем пытаться сунуть ее в посудомоечную машину.

    Фото:

    Изображения клавишных колпачков и переключателя Cherry MX благодаря Ripster на OCN и Geekhack Ключевые вырезы благодаря Signature Plastics. Особая благодарность Lethal Squirrel с сайта Geekhack.org за анимированные изображения Cherry MX.

    Полное руководство по механическим клавишным переключателям на 2020 год - Дигма

    Выбирая механические переключатели , вы хотите только самое лучшее. Проблема в том, что существует множество видов переключателей, и нет простого способа изучить и сравнить их. К счастью, мы провели исследование и создали для вас это руководство!

    Добро пожаловать в полное руководство по механическим переключателям 2020 года!

    Прочитав этот, , вы получите более глубокое понимание механических переключателей и, что более важно, сможете выбрать те, которые лучше всего подходят для вас.

    Итак, приступим!

    К сожалению, нет простого ответа на вопрос: « Какой переключатель выбрать?

    Это действительно зависит от ваших предпочтений!

    • Какой шум вам нравится слышать при наборе текста на клавишах? И насколько терпима ваша среда к щелчку переключателей?
    • Вам нравится ощущать неровность при каждом нажатии клавиши или вы предпочитаете плавное нажатие?
    • Какой у вас стиль набора текста? Вы легкая машинистка или склонны опускаться до дна?
    • Будете ли вы использовать их в основном для игр или набора текста?

    Если вы не знаете ответа ни на один из этих вопросов, не волнуйтесь! Это руководство здесь, чтобы помочь!

    Содержание

    1. Что такое механические переключатели?
    2. Типы механических переключателей: линейные, тактильные и щелчковые
    3. Общие сведения о характеристиках коммутатора
    4. 4 ключевых фактора, которые следует учитывать при выборе механических переключателей
    5. Подробное руководство по сравнению механических переключателей
    6. Принадлежности для механических переключателей
    7. Терминология и ссылки

    Что такое механические переключатели?

    Механические переключатели - это механизмы под каждой клавишей.Они определяют активацию нажатия клавиши.

    Компоненты механических переключателей

    Давайте подробнее рассмотрим компоненты механического переключателя и узнаем их важность один за другим.

    1. Колпачок
      Колпачок не является частью механического переключателя, но частично отвечает за шум, возникающий при нажатии клавиши на дном.
    2. Шток
      Форма штока изменяет срабатывание и расстояние перемещения переключателя.Он создает ощущение нажатия клавиши и определяет тип переключателя.
    3. Верхний корпус
      Эта деталь защищает и направляет шток. Это также та часть, на которую попадает колпачок при нажатии клавиши.
    4. Винтовая пружина
      Сопротивление винтовой пружины определяет величину давления , необходимого для приведения в действие ключа. Он также направляет переключатель в исходное положение.
    5. Базовый корпус
      Здесь устанавливается верхний корпус.Это деталь, которую прикрепляет и зажимает на печатной плате.
    6. Перекрестный контакт
      Крошечный металлический или золотой предмет, по которому течет электричество. Как только вы нажимаете клавишу, контактный механизм ударяет по печатной плате и замыкает цепь переключателя, таким образом выполняет нажатие клавиши.

    Если вы хотите узнать больше о том, как работают другие типы переключателей, посмотрите это классное видео!

    Типы переключателей механических

    Есть три типа механических переключателей: линейные, тактильные и щелкающие.Они определяются их поведением при нажатии клавиш.

    Cherry MX Red линейный механизм переключения.

    Линейные переключатели

    Линейные переключатели имеют самое простое управление.

    Они движутся прямо вверх и вниз без какой-либо тактильной обратной связи или щелчка.

    Плавное нажатие клавиш обеспечивает более быстрое срабатывание, что делает их предпочтительным переключателем для геймеров.

    Cherry MX Brown Механизм тактильного переключателя

    Тактильные переключатели

    Тактильные переключатели обеспечивают тактильную обратную связь.

    Они создают заметную неровность во время движения, чтобы вы знали, что нажатие клавиши было зарегистрировано.

    Они идеально подходят для набора текста, потому что вы получаете легкую индикацию нажатия клавиш без необходимости опускать клавиши до нижнего предела.

    Переключатель Cherry MX Blue Clicky.

    Переключатели Clicky

    Переключатели

    Clicky работают так же, как и тактильные. Но они издают отчетливый звук щелчка при активации клавиши.

    Они отлично подходят для тех, кому нужна четкая индикация нажатия клавиш, и для тех, кто любит «щелкающий» звук.

    Понимание характеристик механического переключателя

    Помимо ощущения нажатия клавиш, есть 5 технических характеристик переключателя. В зависимости от вашей техники набора текста и общего назначения вашей клавиатуры вам потребуются определенные значения для каждой характеристики.

    1. Оперативная сила

    Это как сильно надо нажимать клавишу .Рабочее усилие измеряется в сантиньютоне (сН) или грамм-силе (гс). 1 гс равен 0,98 сН, поэтому они почти эквивалентны. Можно сказать, что переключатель с 0,50 cN имеет 0,50 gf.

    2. Точка активации

    Это точка, в которой нажатие клавиши распознается клавиатурой. Это измеряется в миллиметрах. Это также известно как точка срабатывания или рабочее положение.

    3. Общее расстояние перемещения

    Это расстояние, которое проходит колпачок, пока не коснется верхнего корпуса переключателя.Это в основном расстояние до дна. Это тоже измеряется в миллиметрах.

    4. Тактильное положение

    Тактильное положение - , где вы чувствуете удар на тактильных и щелчковых переключателях. У линейных переключателей нет тактильного положения.

    5. Точка сброса

    Положение сброса - это расстояние, на котором клавиша отключается при отпускании .

    Теперь давайте возьмем эти 5 характеристик на график и сравним два переключателя:

    KAILH SPEED SILVER VS ВИШНЯ MX СИНИЙ

    Красная линия на графике представляет силу и расстояние при нажатии клавиши, а черная линия показывает силу и расстояние при отпускании клавиши.

    Kailh Speed ​​Silver - линейный переключатель из серии Kailh Speed.

    Известно, что рабочее усилие переключателей Kailh Speed ​​находится на более легкой стороне при 40cN и увеличивается почти до 80cN, когда вы достигаете его общего расстояния перемещения при 3,5 мм .

    При 1,1 мм переключатель активирует . Когда вы отпускаете клавишу, сбрасывается на 1 мм .

    Наличие короткой точки активации рядом с точкой сброса является большим преимуществом, если вы хотите быстро выполнить двойное или тройное касание во время игры.

    Cherry MX Blue - самый распространенный переключатель Clicky.

    Рабочая сила

    Cherry MX Blue немного больше - 60cN . Но как только вы преодолеете тактильную позицию , давление будет лишь незначительно увеличиваться, пока вы не достигнете нижнего предела 4 мм .

    Точка активации находится дальше на 2,2 мм и сбрасывается на 1,6 мм .

    Если вы не против торговать скоростью на слуховую и тактильную обратную связь, то вам понравятся эти переключатели

    В зависимости от необходимого давления мы можем классифицировать Kailh Speed ​​Silver как реле легкого давления, а Cherry MX Blue как реле среднего давления.

    Переключатели скорости

    Щелкающие, тактильные или линейные переключатели Kailh Speed ​​ имеют самую короткую точку срабатывания от 1,1 мм до 1,4 мм . Они идеально подходят для быстрого набора текста и игр.

    См. Другие примеры переключателей.

    Механические переключатели, износостойкость

    А что насчет долговечности? Долго ли прослужат эти переключатели или вам нужно будет время от времени пополнять запасы?

    Ответ: от 50 до 80 миллионов.Верно, производители клавишных переключателей гарантируют, что жизненный цикл каждого переключателя составляет от 50 до 80 миллионов нажатий клавиш! Как они этого добились? Хорошо, создав испытательные машины, которые старательно нажимают все переключатели такое количество раз.

    Эти производители серьезно относятся к делу, и их тесты по контролю качества проходят интенсивно. Например, переключатели Cherry MX могут выдерживать экстремальные температуры от -40 ° C до 180 ° C! Причина этого в том, что когда стрелочные переводы находятся в морских грузах, они должны выдерживать температуру внутри груза.Если контейнеры находятся наверху прямо под солнцем, температура внутри закрытого металла может достигать очень высоких градусов.

    Узнайте, каково это на фабрике Cherry MX!

    Переключатели с возможностью горячей замены и паяные

    К большинству механических клавиатур припаяны переключатели. Это означает, что, купив механическую клавиатуру, вы останетесь без переключателей, с которыми она поставляется. Это может быть проблемой, потому что что, если вы поймете, что вам нужен другой тип механического переключателя? Или что, если сломается один переключатель?

    Извините, чемпион, вам нужно купить другую доску... НЕ!

    В мире клавиатуры наблюдается новая тенденция. Теперь вы можете выполнить горячую замену механических переключателей . Это означает, что переключатели больше не припаяны к плате. Вы можете удалить и заменить их в любое время.

    И это приносит вам пользу, потому что:

    • Вы можете менять переключатели в зависимости от ваших потребностей, не покупая другую клавиатуру.
    • Вы можете комбинировать переключатели разных типов в одной раскладке клавиатуры.
    • Вы можете легко заменить неисправные переключатели на новые.

    Клавиатура Dygma Raise - один из примеров этой тенденции. Все его переключатели поддерживают горячую замену!

    4 Ключевые факторы, которые следует учитывать при выборе механических переключателей

    1. Окружающая среда
    2. Тактильное предпочтение
    3. Размер руки, сила и стиль набора
    4. Клавиатура общего назначения

    1.- Ваша среда

    Где вы будете использовать клавиатуру? Будете ли вы в офисе в окружении других людей? Ты будешь один в своей комнате?

    Первое, что вы должны рассмотреть, - это ваше окружение.Почему? Слуховая обратная связь может стать решающим фактором вашей популярности в офисе. А переключатели Clicky издают высокий и громкий звук щелчка. Люди будут либо любить вас, либо ненавидеть.

    Во время игр или быстрого набора текста этот звук может смертельно раздражать людей. Поверьте, я знаю.

    С другой стороны, есть люди, которым нравится слышать щелчок при наборе текста, поскольку он дает им четкое указание на то, что клавиша была нажата. Кроме того, переключатели Clicky вызывают некоторую ностальгию, потому что они напоминают клавиатуру компьютеров IBM 80-х годов.

    Посмотрите это видео о щелкающих переключателях на протяжении многих лет.

    Итак, когда вы выбираете коммутатор, смотрите на свое окружение и прислушивайтесь к людям вокруг вас, если таковые имеются. Спросите их, будут ли они нормально слышать щелчки вашей новой клавиатуры. Если им это нравится, отлично. Если нет, то заведите новых друзей. Но если вы не занимаетесь сжиганием мостов, то тактильные и линейные переключатели не менее круты.

    Если вы хотите понять, как звучат разные переключатели, вот плейлист для каждого нажатия клавиш переключателя.

    Профессиональный совет: Используйте щелкающие переключатели, если вы работаете в одиночку, чтобы не раздражать других, или если вы находитесь в месте, где допускается щелчок.

    2.- Ваши тактильные предпочтения

    Второй фактор, который следует учитывать, - это ощущение печати. Вам нравится ощущать небольшой удар при каждом нажатии клавиши? Или вы бы предпочли гладкую?

    Тактильные переключатели и Clicky - это те переключатели, которые имеют выпуклость в середине хода. Линейные символы , как следует из названия, обеспечивают линейное нажатие клавиш.

    При наборе текста тактильная обратная связь от переключателей Tactile и Clicky обеспечивает большую точность . Вы бы знали, было ли зарегистрировано нажатие клавиши, без необходимости опускать клавиши до нижнего предела. Как только вы почувствуете удар, вы можете быстро перейти к следующей клавише

    .

    Нижняя часть - это когда вы нажимаете клавишу полностью вниз, пока колпачок не коснется верхнего корпуса переключателя.

    В играх важна скорость. Линейные переключатели имеют постоянное нажатие клавиш, поэтому являются предпочтительным выбором для геймеров.

    Совет от профессионалов: Обычно тактильные переключатели лучше подходят для набора текста, а линейные - для игр.

    3.- Размер вашей руки, сила и стиль набора текста

    Да, такая простая вещь, как размер вашей руки, существенно влияет на ваш выбор переключателя. И знаете, что говорят: большие руки… большие пальцы.

    Люди с большими руками, как правило, имеют неправильные щелчки по сравнению с людьми с меньшими руками. Если это ваш случай, то было бы идеально использовать переключатели с:

    • Высокие точки активации - 2 мм и выше
      • Чем дальше точка активации, тем большее расстояние необходимо для активации ключа.
    • Среднее и высокое рабочее усилие - 55cN и выше
      • Чем выше рабочее усилие, тем выше давление, необходимое для активации переключателя.

    Объединение этих двух свойств означало бы, что вам потребовалось бы немного больше усилий, чтобы активировать ключ. И этого было бы достаточно, чтобы избежать ошибок при нажатии.

    Но что, если вы нежный великан? У вас руки с большими руками, но вы легко набираете номер .Вы более продвинуты в наборе текста и почти никогда не ошибаетесь. В этом случае используйте переключатели с:

    • Точки активации от среднего до высокого - на 1,4 выше
      • Так как вы редко щелкаете неправильно, вы можете выбрать переключатель с немного более короткой точкой активации.
    • Среднее рабочее усилие - 55-75cN
      • Как легкий машинист, вы легко можете контролировать силу своих пальцев. Так что переключатель со средней силой давления будет правильным выбором.
    • Тактильная и / или щелчковая обратная связь
      • Быть легким машинистом также означает, что вы не теряете нижнюю часть клавиш. Как только вы почувствуете эту неровность в середине хода, вы можете переходить к следующей клавише. Так что переключатели с тактильной и / или щелкающей обратной связью - это то, что вам нужно.

    А теперь перейдем к людям, у которых руки от маленького до среднего, которые печатают легко, но иногда опускают . Что вам нужно:

    • Реле скорости
      • С этими переключателями у вас есть преимущество в игровой скорости.Но они хороши не только для геймеров.
      • Эти переключатели также отлично подходят для набора текста, если только вы не разбиваете клавиши. Быть нежным.
      • Чем короче точка активации, тем быстрее регистрируется нажатие клавиши, что способствует быстрому точному вводу текста.

    И, наконец, у нас есть те человека, которые любят стучать по клавиатуре . У всех нас есть один друг, который печатает так, как будто это худший день в его жизни, и использование клавиатуры - единственный выход.Что ж, если вы такой человек, вам нужны не только любовь и привязанность, но и переключатели, у которых есть:

    • От тяжелого до сверхтяжелого рабочего усилия - 75cN и выше или Переключатели скорости
      • Даже если у них небольшое рабочее усилие, их короткая ножка может соответствовать вашему стилю набора текста. Они могут дать вам более быстрый отскок, когда вы достигнете дна.
    • Кольцо уплотнительное
      • Уплотнительные кольца смягчают звук, издаваемый колпачками клавиш, когда они ударяются о верхний корпус переключателя.Они также смягчают ощущение нажатия клавиш. И давайте посмотрим правде в глаза, вам нужно немного мягкости в вашей жизни.

    Дно

    Когда вы опускаете клавиши до минимума, даже если это линейный переключатель, он всегда будет издавать звук. Но хорошая новость в том, что этот звук можно свести к минимуму.

    И если вы относитесь к типу людей, которые неравнодушны к шуму, помните об этих других элементах, которые могут на него повлиять:

    • Размер и материал крышки клавиатуры
    • Наличие коврика (или подушки) под клавиатурой
    • Материал клавиатуры: пластик или металл
    • Кольца круглые
    • Как сильно вы ударяете по клавиатуре

    Если вы хотите услышать, как меняется звук, когда клавиши опущены, просмотрите список воспроизведения ниже.

    4.- Общего назначения

    Общее назначение вашей клавиатуры также поможет вам выбрать нужные переключатели. Будет ли это для игр? Печатать? Или оба?

    Если это только для Gaming , вам следует выбрать линейные переключатели, в частности переключатели скорости. Плавное и последовательное нажатие клавиш способствует быстрому перемещению.

    Если для набирается , то переключатели Tactile и Clicky отлично подходят для обратной связи, которую они обеспечивают. Но если вы не являетесь поклонником тактильных ощущений и звука щелчка, то переключатели скорости будут вашим лучшим выбором.

    Если для и , выберите в зависимости от техники набора текста и среды. Купите клавиатуру с переключателями с возможностью горячей замены, чтобы вы могли попробовать несколько переключателей и посмотреть, какой из них лучший.

    Но на самом деле все зависит от вас. Мы здесь только для того, чтобы дать вам рекомендации, но, в конце концов, вы капитан своего корабля. Так что продолжай, молодой шкипер. Теперь вы готовы погрузиться в мир механических переключателей!

    Подробное руководство по сравнению механических переключателей

    Ниже приведен список наиболее популярных клавишных переключателей с указанием их различных характеристик.

    Они сгруппированы по типам: линейные, тактильные и щелкающие. Взгляните на них и отсортируйте их, как хотите! Это поможет вам решить, какие переключатели лучше всего подходят для ваших нужд.

    Бренды

    Ниже вы найдете список самых популярных брендов клавишных переключателей на рынке, каждая из которых имеет краткую историю своей истории.

    Вишня MX

    Cherry Corporation начинала свою деятельность как американская компания, специализирующаяся на электронных переключателях для автомобилей.В 1984 году они получили патент на новый переключатель клавиатуры, который в конечном итоге определил название Cherry, Cherry MX .

    В 2008 году Cherry Corp объединилась с немецкой компанией ZF Electronics. Это привело к переориентации бренда Cherry, который вскоре стал лидером на рынке клавиатурных переключателей.

    Переключатели

    Cherry MX известны своим уникальным крестообразным стержнем, который часто называют «креплением Cherry MX». Они считаются лучшими механическими переключателями благодаря своему качеству и долговечности. Но в 2004 году истек срок действия их патента. и их монополия закончилась. Многие производители, такие как Kaihua, Gateron и Outemu, скопировали дизайн и выпустили собственную линейку переключателей.

    Теперь Cherry конкурирует с более доступными коммутаторами - одни лучше, другие - нет. Несмотря на конкуренцию, Cherry по-прежнему делает все возможное, чтобы стать лучшим . Из-за жалоб клиентов на «скрипучие» переключатели Cherry переоборудовала свои переключатели, чтобы добиться невероятно плавного ощущения, которого все хотели.Теперь я серьезно отношусь к отзывам клиентов.

    Нам посчастливилось стать свидетелями быстрого расширения и инноваций механических переключателей, в первую очередь Cherry. Каламбур предназначен.

    Переключатели MX

    Cherry широко считаются золотым стандартом переключателей клавиатуры ПК, и они бывают нескольких видов (обозначенных «цветом») с отчетливыми характеристиками давления, текстуры и звуковой обратной связи.

    -Computer Shopper, USA

    Вы можете узнать больше о Черри на его сайте. Средняя цена: 5.50 $ - 10 уп.

    Kailh

    В 2009 году Kaihua Electronics начала производство нынешнего конкурента Cherry MX, переключателей Kailh.

    Вначале переключатели Kailh считались копией Cherry MX. Говоря прямо, они были дерьмом.

    Они получили большой прорыв только тогда, когда они вместе с другими производителями переключателей заключили партнерство с Razer и создали переключатели Razer. Через несколько лет они начали совершенствоваться и вводить новшества и сделали себе имя.

    Помимо традиционных переключателей Kailh, теперь они предлагают переключатели Kailh Speed, переключатели Kailh Box, Kailh Low Profiles и многие другие. Переключатели скорости Kailh известны своей более короткой точкой включения и небольшой силой нажатия. Переключатели Kailh Box имеют шток в коробке, защищенный от пыли и воды.

    Хотя исследования Кайла в области технологий завоевали им место среди сердец энтузиастов клавишных, они также получили свою долю дурной репутации. В прошлом году, в 2018 году, компания Novelkeys вызвала их из-за наличия 1.32 мм (допуск + - 0,02 мм) ось X на их переключателях Box, когда большинству клавишных колпачков требуется, чтобы стержни были 1,3 мм (допуск + - 0,02 мм). Добавление .02 нанесло невосполнимый ущерб некоторым колпачкам клавиш и оставило некоторых клиентов с непригодными для использования переключателями.

    Тем не менее, коммутаторы Kailh по-прежнему хорошо известны во всем мире и постоянно превосходят многие ожидания.

    Нам очень повезло посетить компанию Kaihua Electronics в Дунгуане, Китай. И мы были очень удивлены. Кто бы мог подумать, что у этих так называемых «подражателей» одна из самых сложных фабрик, которые мы когда-либо видели! Оборудование для контроля качества было первоклассным, и их стандарты не допускали ничего менее чем идеального.То, как они действовали, было поразительно впечатляющим. Действительно, их уважение к качеству очень сильно отражается на их продуктах.

    Вы можете узнать больше о Каилхе на его сайте. Средняя цена: 3.50 $ - 10 уп.

    Гатерон

    Коммутаторы Gateron широко распространены среди любителей клавишных, особенно в Европе. Они производятся компанией Huizhou Gateron Electronic Technology Co., Ltd. , основанной в 2000 году.

    Переключатели

    Gateron также имеют шток MX. Некоторые люди предпочитают их, возможно, «колючим» переключателям Cherry MX. Из-за популярности Gateron в сообществе они даже выпустили еще одну линейку исключительных коммутаторов Zealio, предназначенную для Zeal PC.

    Gateron был одним из коммутаторов, которые мы думали поставить вместе с Dygma Raise. Но когда мы посетили их завод во время поездки в Китай, это нас не впечатлило. Им не хватало высокого контроля качества, который мы видели в Кайхуа.Так что именно после этой поездки мы решили продавать Raise с переключателями Cherry MX и Kailh.

    Но мало ли. Мы еще не закрыли свои двери, и если придет время, когда у нас появится много людей, которые будут просить переключатели Gateron, мы рассмотрим возможность посещения их завода в следующий раз.

    Сайт

    Gateron. Средняя цена: 3 $ - 10 уп.

    Матиас

    Матиас был основан в 1989 году в Торонто. Они всегда занимались производством клавиатур как для Mac, так и для ПК.Но только в 2004 году их Tactile Pro 3 был признан в Macworld «Лучшей клавиатурой старой школы». Они использовали переключатели Alps.

    В конце 80-х и в 90-е годы компания Alps Electric Co. считалась такой, какой мы видим сегодня Cherry Corporation. Большинство клавиатур тогда использовали переключатели Alps. Теперь Alps Electric больше не производит клавишные переключатели, но название Alps по-прежнему используется для обозначения типа стержня на переключателе.

    Сегодня выключатели Matias признаны во всем мире как воссоздание Альп.Они доступны в 3 типах, таких как Тихий щелчок, Щелчок и Тихий линейный.

    Сайт Матиаса. Средняя цена: 5 - 10 уп.

    Outemu

    Переключатели Outemu производятся Dongguan Gaote Electronics Co. Их переключатели наиболее идентичны Cherry MX. У них даже есть те же характеристики, соответствующие тем же цветовым схемам, что и у MX. Но, как и любой другой производитель клавишных переключателей, Outemu также имеет свою собственную линейку переключателей, таких как Outemu Ice, у которой также есть прозрачная основа, как у переключателей Zealio.

    Веб-сайт Outemu. Средняя цена: 3 $ - 10 уп.

    Razer

    Razer Inc. - американская компания по производству игрового оборудования, основанная в 2005 году. Практически невозможно найти любое игровое периферийное устройство, не наткнувшись на Razer.

    В 2014 году Razer объединилась с Kaihua, Greentech и TTC для разработки механических переключателей Razer, которые затем были установлены на Razer BlackWidow. С тех пор Razer также разработала собственные производственные линии игровых переключателей и представила гибриды, такие как оптико-механические переключатели Razer и Razer Mecha-Membrane.

    Переключатели

    Razer доступны только на клавиатурах Razer и не могут быть приобретены в готовом виде.

    Romer-G

    Logitech International - известная электронная компания, поставляющая периферийные устройства для компьютеров и мобильных устройств. Увидев отсутствие механических переключателей, специально разработанных для игр, они решили разработать свой фирменный переключатель Romer-G.

    Дизайн Romer-G отличается от обычных переключателей MX. Он имеет наименьшее общее расстояние хода, 3.2мм, среди всех конкурентов. Он оснащен двойными контактами для регистрации срабатывания и рассчитан на 70 миллионов нажатий клавиш. Кроме того, стержень ключа огибает металлическую пружину, а не внутри нее. Это позволяет ярко осветить всю верхнюю часть клавиши.

    Как и Razer, переключатели Romer-G нельзя купить в готовом виде.

    Принадлежности для механических переключателей

    Съемник переключателя крышки ключа

    Съемник клавиш-переключателей - это небольшой инструмент с петлевыми клещами на одной стороне для снятия клавишных колпачков и еще одним набором ключей для снятия переключателей.

    Кольца круглые

    Уплотнительные кольца смягчают звук, издаваемый колпачками клавиш, когда вы опускаетесь на дно.

    Они не могут полностью заглушить вашу клавиатуру, но определенно уменьшат звук. Они размещены вокруг стержня переключателя.

    Три элемента, которые следует учитывать при выборе уплотнительных колец:

    • Диаметр уплотнительного кольца.

    • Толщина (или глубина) уплотнительного кольца.

    • Твердость материала.

    Диаметр

    Наиболее распространенные уплотнительные кольца совместимы с Cherry MX. У них диаметр 5 мм. Если вы не уверены в том, какой диаметр вам нужен, найдите переключатель своей марки и проверьте, что используют другие люди.

    Толщина

    Толщина уплотнительных колец может сократить расстояние перемещения крышки клавиатуры. Обычная толщина составляет 0,4 мм, что дает эквивалентное уменьшение хода. Но есть еще уплотнительные кольца толщиной 0,2 мм. Они практически не сокращают расстояние перемещения клавиш.

    Твердость

    При покупке уплотнительных колец вы увидите в их описании такие ярлыки, как «50A» и «80A». «А» относится к шкале твердости «А по Шору», которая измеряет гибкость резиновых материалов. Число указывает на его твердость: 0 - невероятно мягкий, а 100 - твердый как камень.

    Если вы предпочитаете мягкое уплотнительное кольцо, вам следует искать твердость от 30-40 А на мягкой стороне до 70-80 А на очень твердом размере.

    Совет

    Pro: мы рекомендуем придерживаться 40-50A, так как, когда вы переходите к более высоким значениям, кольцо становится достаточно твердым, и оно имеет тенденцию терять свои звукоизоляционные способности.

    Установка уплотнительных колец

    Чтобы установить уплотнительные кольца, все, что вам нужно, - это съемник клавиш и немного терпения.

    Снимите колпачки клавиш, просто переверните их и наденьте уплотнительные кольца на стержни клавиш.

    Постарайтесь прижать его равномерно, не перекручивая и не деформируя кольцо. Если вы поставите его неравномерно, вы обнаружите, что это отрицательно повлияет на ход колпачка. Нажатие будет странным.

    Судя по изображению ниже, вы хотите, чтобы уплотнительные кольца выглядели как крайняя правая крышка клавиатуры.Его следует прижать к концу стебля.

    Терминология

    Точка активации

    Точка активации (или рабочее положение) - это расстояние перемещения клавиши, при котором нажатие клавиши распознается клавиатурой.

    Нижний предел

    Опускание вниз - это когда вы нажимаете клавишу до конца, пока колпачок не коснется верхнего корпуса переключателя.

    Переключатели Clicky

    Щелкающие переключатели издают слышимый щелчок при наборе текста.Щелкающие переключатели обычно предпочитают машинистки из-за четкой индикации нажатия клавиш.

    Жизненный цикл ключа

    Срок службы переключателя с ключом или сколько раз переключатель с ключом может быть активирован до выхода из строя. Обычно для механических клавиатур представлено 20 - 70 миллионами нажатий клавиш.

    Линейные переключатели

    Линейные переключатели имеют плавное и линейное нажатие клавиш.

    Рабочая сила

    Рабочее усилие (Сила срабатывания) - это сила, необходимая в этот момент.Проще говоря, это то, насколько сильно вы должны нажать клавишу, чтобы ее распознать. Он измеряется в сантиньютоне (сН) или грамм-силе (gf, часто обозначаемый как g).

    на пластине и на печатной плате

    «Монтаж на пластине» означает, что переключатель установлен на металлической пластине, а печатная плата находится под пластиной. Установка на печатной плате означает, что переключатель установлен непосредственно на печатной плате.

    Тактильные переключатели

    Тактильные переключатели имеют выпуклость в середине хода нажатия клавиши. Этот выступ обычно представляет собой точку срабатывания.

    Общее расстояние перемещения

    Это относится к общему расстоянию перемещения клавиш при нажатии.

    Список литературы

    Deskthority, Tesoro, Howtogeek, Progamer, KeyboardCo, Cherry, Input.club, PCgamer, Kailh, Gateron, Matias, Outemu, KitGuru, MK's, PCgamingrace, Tomsguide, Daskeyboard, Progamerreview, xahlee

    клавишных переключателей | Ключевые переключатели


    TOK M1 / ​​HA-AA-AJ Переключатель с ключом - 3-х контурный селектор - Ознакомьтесь с нашими потрясающими новыми ценами на этот товар....!

    Просмотр подробностей

    K2 / 3FBC-102 TOK1 однополюсный двухпозиционный переключатель с ключом

    Просмотр подробностей

    Главная // ВЫКЛЮЧАТЕЛИ // Ключевые переключатели
    Ключевой переключатель
    Код заказа: 444042-000 (X)

    Единица: КАЖДЫЙ

    Th5 25dia IP65 2-позиционный фиксирующий выключатель, корпус ...

    Подробная информация

    Ключевой переключатель
    Код заказа: 544058-000 (X)

    Единица: КАЖДЫЙ

    Th35 K вкл-выкл * -мгновенное нажатие клавишного переключателя

    Подробная информация

    Ключевой переключатель
    Код заказа: E1 / AK-AA-AI (X)

    Единица: КАЖДЫЙ

    Tok 1-полюсный выключатель-включено-включено с ключом

    Подробная информация

    Ключевой переключатель
    Код заказа: P5 / 3FBA-206 (X)

    Единица: КАЖДЫЙ

    TOK1 2-полюсный клавишный выключатель с мгновенным включением

    Подробная информация

    Ключевой переключатель
    Код заказа: K2 / 3FBA-101

    Единица: КАЖДЫЙ

    TOK1 1P выкл.-Вкл. Обслуживается Ключевой переключатель

    Подробная информация

    K2 / 3FBC-102 TOK1 однополюсный двухпозиционный переключатель с ключом
    Код заказа: K2 / 3FBC-102 (X)

    Единица: КАЖДЫЙ

    TOK1 1P двухпозиционный переключатель с ключом

    Подробная информация

    Ключевой переключатель
    Код заказа: K2 / 3FMA-123 (X)

    Единица: КАЖДЫЙ

    TOK1 1P двухпозиционный клавишный выключатель с постоянным включением

    Подробная информация

    Ключевой переключатель
    Код заказа: K2 / 3SMA-101 (X)

    Единица: КАЖДЫЙ

    TOK1 1P выкл.-Вкл. Обслуживается Ключевой переключатель

    Подробная информация

    Переключатель с ключом - двухполюсный - 2 положения - выключено, поддерживается
    Код заказа: P2 / 3FBA-201

    Единица: КАЖДЫЙ

    Saia Burgess TOK1 Обслуживающий персонал на 2 позиции...

    Подробная информация

    Переключатель с ключом - двухполюсный - 3 положения - включенный и обслуживаемый клавишный переключатель
    Код заказа: P2 / 3FBA-247 (X)

    Единица: КАЖДЫЙ

    TOK1, трехпозиционный, двухполюсный, включен-включен ...

    Подробная информация

    Переключатель с ключом - 4-полюсный - 2-х позиционный - выключен, поддерживается
    Код заказа: P2 / 3FBC-401 (M)

    Единица: КАЖДЫЙ

    TOK1 4P выключатель с постоянным замком

    Подробная информация

    Переключатель с ключом - однополюсный - количество ограничено - пожалуйста, позвоните нам для получения дополнительной информации
    Код заказа: P2 / 3FDK-129 (M)

    Единица: КАЖДЫЙ

    TOK3 1P выключено-A-A + B обслуживаемый клавишный выключатель

    Подробная информация

    Переключатель с ключом - однополюсный - 2 положения - с мгновенным выключением на
    Код заказа: P2 / 3FFA-103

    Единица: КАЖДЫЙ

    TOK5, однополюсный, двухпозиционный, с мгновенным включением...

    Подробная информация

    Переключатель с ключом - однополюсный
    Код заказа: P2 / 3FMC-129

    Единица: КАЖДЫЙ

    ТОК 1P выключено-A-A + B обслуживаемый клавишный выключатель

    Подробная информация

    Показано с 1 по 15 из 57 товаров

    Полное руководство по созданию проводной клавиатуры

    Недавно я искал новую клавиатуру для моей домашней рабочей станции.Мне очень нравятся механические клавиатуры, и, хотя на рынке доступны удивительные варианты, ни один из них не был именно тем, что я искал. Тогда меня осенило, почему бы не построить что-нибудь нестандартное? У меня был доступ к инструментам, я люблю строить и творить и (как ни странно) люблю паять. Так начался путь к созданию специальной механической клавиатуры.

    Эта статья была первоначально опубликована на Cracked the Code . Зайдите сюда, чтобы узнать о последних обновлениях и улучшенных возможностях чтения.

    Доступно потрясающее количество переключателей клавиатуры. Проведите исследование и сузьте переключатель, чтобы почувствовать, что вам нужно. Если поблизости есть сообщество любителей клавиатуры, вы, скорее всего, сможете опробовать чью-нибудь клавиатуру, прежде чем покупать коммутатор. Если вы не уверены, Cherry MX - самые распространенные, они сгруппированы по цвету. Cherry MX Blues «щелкает» и обеспечивает тактильное ощущение. Cherry MX Browns обеспечивает тактильное ощущение, но не имеет такого же слышимого щелчка, зеленые более жесткие, красные требуют очень легкого удара.В этом проекте я использую комбинацию MX Blue и MX Red.

    Вам потребуется столько клавишных переключателей, сколько клавиш на клавиатуре. Для этой клавиатуры мне понадобилось 72 переключателя. Закажите еще несколько штук - на всякий случай.

    Диод - это электронный компонент, который пропускает ток только в одном направлении. Чтобы разрешить использование микроконтроллера, у которого нет одного входа для каждой клавиши на клавиатуре, мы подключим эту клавиатуру к матрице. Это позволяет нам подключать более одного переключателя ко входу микроконтроллера.

    Микроконтроллер подает ток к каждому столбцу матрицы, столбец за столбцом, и проверяет, какая строка выводит ток, тем самым указывая, какая клавиша была нажата. Позже вы создадите программную раскладку своей клавиатуры, определив, какая клавиша находится в каком столбце / строке.

    Есть несколько фантастических ресурсов, которые подробно объясняют эту концепцию.

    Вам понадобится столько диодов, сколько клавиш на клавиатуре. Для этой клавиатуры мне понадобилось 72, но я заказал 80.

    • Специальная пластина и футляр для клавиатуры.

    Пластина клавиатуры - это жесткое основание, на котором монтируются ключевые переключатели.

    Корпус клавиатуры - это то, что окружает клавишные переключатели, а также связанную с ними электронику и проводку.

    Подробнее об этом позже

    Колпачки клавиш - это «клавиши» вашей клавиатуры. Существует так много разных стилей, что возможности практически безграничны.

    Обратите внимание на стержень колпачков для ключей.Поскольку крышка ключа соединяется с переключателем, этот интерфейс должен быть совместимым. К счастью, доступно всего несколько стандартов, и наиболее распространенным на сегодняшний день является Cherry MX. Приобретая колпачки клавиш, убедитесь, что они совместимы с выбранными вами клавишными переключателями.

    Микроконтроллер - это устройство, которое подключено к вашей матрице клавишных переключателей, позволяет вам определять раскладку клавиатуры и позволяет вашей клавиатуре успешно взаимодействовать с вашим ПК.

    Я использую Teensy 2.0 для этой сборки.

    Для подключения клавиатуры вам понадобится твердый жильный и многожильный кабель. Для этой сборки я использовал запасной провод термостата 18/5 для строк и столбцов, а также отдельные провода от старого сетевого кабеля CAT-5 для подключения микроконтроллера.

    KLE предоставляет графический интерфейс для разработки и настройки клавиатуры. Он прекрасно взаимодействует с Github для управления версиями и выводит JSON, который можно использовать в качестве дизайна для вашего случая.

    Конструктор пластин и корпусов swillkb берет выходные данные JSON из KLE и генерирует необходимые файлы САПР для использования при изготовлении вашего дизайна.Поскольку мы вручную подключаем эту клавиатуру, вам понадобится как минимум пластина для установки клавишных переключателей.

    Цель программного проекта QMK - разработать полностью настраиваемую, мощную и приятную прошивку для любого проекта - клавиатуры или другого - и предоставить полезную, обнадеживающую и любезную поддержку и обратную связь для людей с любым опытом разработки программного обеспечения. .

    Мы используем QMK для взаимодействия с клавиатурой и управления ею.

    Это простой проект, но требует времени и терпения.Я бы посоветовал много читать и исследовать, чтобы лучше понять, что вы создаете. Это несложный проект, но я всегда считал полезным иметь базовый уровень знаний для тех случаев, когда вы застреваете или что-то работает не так, как вы думали.

    Создание дизайна

    Для начала вам понадобится дизайн. Работайте с KLE, чтобы создать и настроить клавиатуру по своему усмотрению. На этом этапе вы хотите сосредоточиться на общем дизайне вашей клавиатуры.Убедитесь, что макет такой, как вам нравится, и у вас есть нужные ключи. Когда я был близок к завершению своего дизайна, я счел полезным загрузить и распечатать PNG-изображение клавиатуры, чтобы убедиться, что цифровой дизайн хорошо переносится в физический мир. Это было полезно для понимания габаритных размеров клавиатуры в задуманном виде.

    Дизайн редактора раскладки клавиатуры

    В моем дизайне я использую переключатели Cherry MX Blue для большинства клавиш и Cherry MX Reds для некоторых клавиш функционального типа.В KLE я покрасил эти клавиши в красный цвет, чтобы указать, когда я строю.

    Когда у вас есть дизайн, который вас устраивает, нажмите вкладку «Сводка» в KLE, после чего появится Спецификация материалов с подробным описанием типов и количества расходных материалов, которые вам понадобятся для этой клавиатуры. Вы можете указать эти количества при заказе клавишных переключателей, диодов и колпачков.

    Изготовление планшета и футляра

    Снова в KLE щелкните вкладку «Исходные данные». Это создаст представление вашей клавиатуры в формате JSON, которое можно использовать в качестве входных данных для swillkb Plate & Case Builder:

     [{a: 7}, «Esc», {x: 0.\ n6 "," & \ n7 "," * \ n8 "," (\ n9 ",") \ n0 "," _ \ n - "," + \ n = ", {c:" # dd1126 ", st: "MX1A-L1xx", a: 7, w: 2}, "Backspace", {x: 0.75, c: "# cccccc"}, "Vol Up"],
    [{x: 1.25, c: " # dd1126 ", w: 1.5}," Tab ", {c:" # cccccc "}," Q "," W "," E "," R "," T "," Y "," U ", «I», «O», «P», {a: 5}, «{\ n [», «} \ n]», {w: 1.5}, «| \ n \\», {x: 0,75 , a: 7}, "Vol Dn"],
    [{y: -0.75, c: "# dd1126"}, "F1"],
    [{y: -0.25, x: 1.25, c: "# cccccc ", w: 1.75}," Caps Lock "," A "," S "," D ", {n: true}," F "," G "," H ", {n: true}," J "," K "," L ", {a: 5},": \ n; "," \ "\ n '", {a: 7, w: 2.25}, "Enter", {x: 0,75} , "Без звука"],
    [{y: -0.75, c: "# dd1126"}, "F2"],
    ... snip ...

    Скопируйте необработанные данные JSON из KLE и вставьте эти данные в раздел «Макет планшета» файла swillkb. Проработайте различные варианты и, когда закончите, нажмите «Нарисовать MyCAD !!!»

    swillkb Конфигурация пластины и корпуса

    swillkb обработает ваши данные KLE вместе с выбранными вами параметрами конфигурации для создания визуального представления компонентов пластины и корпуса, необходимых для вашей клавиатуры.

    swillkb Дизайн пластины клавиатуры

    Я бы снова порекомендовал распечатать это изображение вашей клавиатуры, чтобы убедиться, что она соответствует вашим ожиданиям.

    После того, как вы определите дизайн и конфигурацию по своему вкусу, вам нужно будет изготовить и пластину, и корпус. Существует ряд онлайн-сервисов, которые изготовят ваши детали из различных материалов, swillkb имеет хорошую интеграцию с лазерным мастером, что является экономически эффективным вариантом.

    Мне повезло, что у меня есть лазерный резак, поэтому я сам изготовил свою пластину и футляр из акрила.

    Установка клавишного переключателя

    Получив клавиатуру и клавишные переключатели, вы готовы приступить к сборке клавиатуры.Установка переключателя с ключом очень проста и является самой простой частью этой сборки - просто защелкните переключатель с ключом в пластине. Убедитесь, что контакты на задней панели переключателя обращены к верхнему краю клавиатуры. С переключателями Cherry вы можете использовать логотип на переключателе в качестве визуального ориентира. Убедитесь, что логотип находится в верхней части переключателя и ближе к верхней части клавиатуры.

    После того, как вы установили все переключатели с ключом, пора переходить к установке диодов.

    Подключение клавиатуры вручную

    Это самая трудоемкая часть сборки.Опять же, ничего особо сложного, но это кропотливая работа и займет некоторое время. Вам нужно будет подключать и паять каждый клавишный переключатель как минимум дважды, но есть некоторые уловки, которые сделают это намного проще.

    Завершенная матрица клавишного переключателя

    Установка диода с клавишным переключателем

    Диод позволяет току течь только в одном направлении и имеет визуальный индикатор черной полосы на диоде, указывающий, в каком направлении будет течь ток. Ток будет течь от анодной (+) стороны диода к , черной полосе, которая является катодной (-) стороной диода.

    1N4148 Диод

    Для нашей клавиатуры нам нужно убедиться, что ток течет от верхнего левого контакта на клавиатуре вниз к рядному проводу. Это означает, что мы должны установить наши диоды так, чтобы черная полоса была обращена к нижней части клавишного переключателя.

    Вдохновленный Современное руководство по монтажу - прочнее, чище, проще , мы создадим петлю на анодной (+) стороне диода, которая скоро будет размещена на верхнем левом контакте нашего клавишного переключателя.

    Для начала возьмите диод и согните анодный вывод пополам в месте соединения, где вывод выходит из корпуса диода.Просто протолкните провод в месте его соединения с корпусом диода, пока он не будет изогнут пополам.

    Подготовка диода, шаг 1 - согните пополам

    Теперь возьмите изогнутый провод и протолкните его под корпус диода, пока он не образует небольшую петлю. Вам нужно, чтобы выводы каждого диода образовывали угол 90 градусов.

    Подготовка диода Этап 2 - Изогните вывод под корпусом диода. Этап 3 - Проведите под углом 90 ° к корпусу диода.

    Вам придется повторить этот процесс для всех диодов. Как только вы освоитесь, работа пойдет довольно быстро.Включите подкаст или музыку, отключите и погните диоды!

    После того, как вы подготовили диоды, вы готовы прикрепить их к клавишным переключателям и припаять их.

    Поместите петлю на диоде над левым верхним контактом каждого клавишного переключателя. Вы можете использовать все еще длинные выводы для стабилизации диода, помогая обеспечить надежное подключение каждого диода.

    Диоды, установленные на клавишных переключателях

    После установки припаяйте каждый диод к штырьку клавишного переключателя и закрепите провод с петлей.

    Закрепите петлевой вывод диода после пайки

    Установка рядных проводов

    Когда вы установили и припаяли все диоды, пришло время установить провода, которые составляют ряды для нашей матрицы клавиатуры.Я бы порекомендовал одножильный провод 18 калибра или меньше. Для этой конструкции я использовал одножильный провод 18 калибра с разноцветной изоляцией. Я снял небольшую часть изоляции там, где она была припаяна к кнопочному переключателю, чтобы сохранить как можно больше цветной изоляции.

    Сначала я проложил рядный провод поверх еще длинных выводов диода, отметив рядный провод, на котором будет припаян диод.

    Отметьте провод в ряду, где будет припаян диод

    Затем я взял нож X-Acto, чтобы надрезать и удалить небольшую часть изоляции.

    Надрезать изоляцию. зачищенные провода ряда, поместите провод поверх выводов диода и оберните вывод вокруг оголенной части рядного провода

    Оберните выводы диода вокруг ряда проводов

    После того, как рядные провода установлены, а выводы диода обернуты, припаяйте и закрепите провода, чтобы они были заподлицо.

    Припаяйте выводы диода к ряду. Зажмите оставшиеся выводы диода.

    Установка проводов колонки

    Когда вы установили и припаяли все провода ряда, пришло время установить провода, которые составляют столбцы для нашей матрицы клавиатуры. Опять же, здесь я бы порекомендовал одножильный провод калибра 18 или меньше.

    Возьмите провод с одной колонкой, пропустите его под проводами ряда и припаяйте к правому контакту на каждом клавишном переключателе для каждой колонки клавиатуры. Прокладка проводов колонки будет определяться конструкцией клавиатуры, поэтому стандартного способа сделать это не существует.Найдите время и подумайте о наиболее логичном способе представления «столбцов» и разведите провода столбцов на основе этого представления. Когда все провода колонны будут припаяны, вы можете обрезать их до нужной длины.

    Установка проводов колонки завершена

    Подключение микроконтроллера

    После того, как вы подключили провода и столбцы к клавишным переключателям и припаяли их к клавишным переключателям, пришло время подключить все провода к микроконтроллеру. Предупреждаем, это самая утомительная часть всего проекта.Вам нужно будет спланировать, проложить и припаять много-много проводов. Вам нужно будет спланировать (количество строк + количество столбцов) проводов и такое же количество входов на вашем микроконтроллере.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
