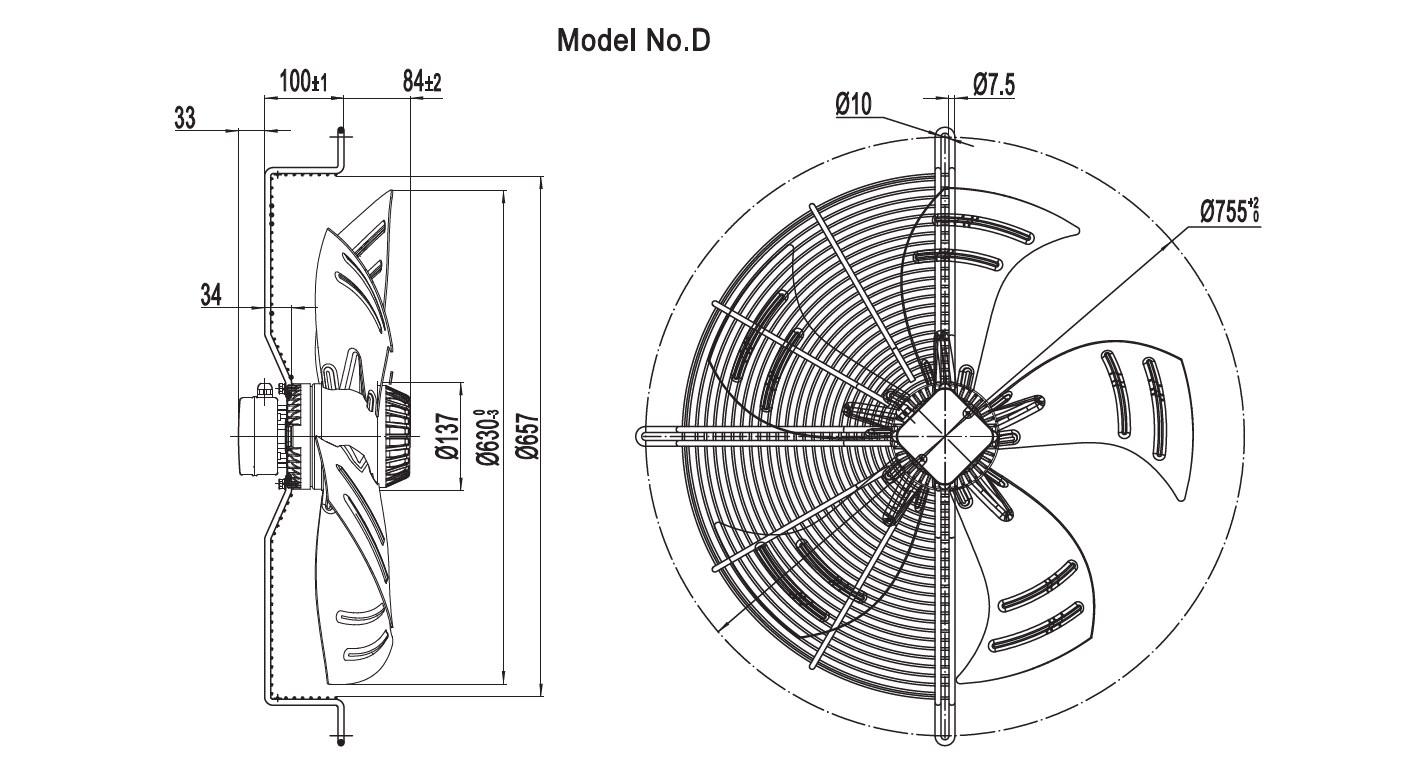

Схема вытяжного вентилятора: 3 схемы подключения вентилятора в ванной

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Установка вентилятора в ванной и туалете. схема подключения

Монтаж вентилятора

Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.

В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:

1. Освободить оборудование от крышки.
2. Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
3. При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
4. Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
5. Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
6. Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
7. Провести кабель и подключить вентиляцию к питанию.

Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм). Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.

Схема подключения

Подключить вентилятор к электросети 220 В можно тремя способами:

• от лампы;
• через отдельный клавишный или двухклавишный выключатель;
• через таймер или датчик.

Самым дешевым методом является подключение вентилятора к выключателю света. Кулер включается одновременно с подсветкой и работает на протяжении всего времени, пока горит свет. К преимуществам можно отнести простоту исполнения и низкую стоимость. Недостаток – вентилятор будет работать тогда, когда не требуется (во время принятия ванны), и создавать сквозняк. Также придется дополнительно проветривать помещение.

Подключить вытяжной вентилятор можно к отдельному выключателю с кнопкой. Схема будет сложнее, чем при подключении к освещению, и дороже, но это удобнее для эксплуатации. Можно подключиться и к двойному переключателю – одна кнопка отвечает за вентилятор, другая – за свет. Минус метода – есть риск забыть про кулер.

Идет активный переход на автоматизацию процессов, поэтому подключать вентилятор можно через датчики и таймеры. С их помощью можно задать время, которое будет работать кулер после выключения света. Схема схожа по сложности с подключением к выключателю. Провода подключаются к питанию и светильнику. Работает вентилятор вместе со светильником, а выключается через заранее запрограммированное время. Для проветривания хватает 30 минут. Существуют модели, которые работают уже после выключения освещения через заранее установленное время.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.

2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Схемы подключения вентилятора в ванной

Возможность использования нескольких способов включения и регулировки вентилятора ставит перед выбором нужной схемы. При подключении следует ориентироваться на особенности конструкции, наличие дополнительных приборов и рекомендации производителя. Наиболее простая схема – монтаж вентилятора со встроенным устройством включения/выключения.

Для установки требуется только сам вентилятор и электрическая сеть 220 В. Включение прибора производится вручную: следует нажать на клавишу, расположенную на корпусе, или дернуть за шнурок (актуально для устройств, закрепленных высоко под потолком)

На следующей схеме изображено, как подключить вентилятор в ванной к отдельному выключателю. Процесс управления становится легче, но придется проложить пару дополнительных кабелей.

Обычно выключатель для вытяжки монтируют рядом с выключателем для света. Наиболее удобное место – на стене около двери, перед входом в ванную или санузел

Установка таймера несколько усложняет процесс подключения: потребуется еще один дополнительный фазный провод.

Таймер обеспечит включение прибора в отложенное время – через 5 … 30 минут. Удобство в том, что вентилятор не мешает принимать водные процедуры и работает в период, когда ванная свободна

Схема подключения вентилятора вместе с освещением удобна с точки зрения управления, но неэффективна. Получается, что помещение проветривается только в тот период, пока горит свет.

Это приводит или к неполному проветриванию, или к перерасходу электроэнергии. Более целесообразный вариант – установка двухклавишного выключателя.

Использование двух- или трехклавишного выключателя увеличивает функциональность вентиляционной и осветительной системы. Схему можно усовершенствовать, подключив таймер или два источника освещения – потолочный и настенный

Перед выбором схемы уточните, существует ли возможность штробления и прокладки дополнительных электрических проводов.

Советы покупателям вентилятора с гигростатом

Качественный вытяжной вентилятор для ванной комнаты должен быть бесшумным, обладать высокой производительностью, защитой от воды и подходить к интерьеру помещения. Сейчас выпускаются варианты с интересным дизайном, оригинальным исполнением лицевых решеток и панелей. Поэтому подобрать вытяжное устройство под любой стиль отделки ванной не так уже и сложно.

Для эксплуатации в ванной или туалете лучше всего подходят канальные вентиляторы. Они устанавливаются в воздуховод. Лопасти изделий изготавливают из металла или прочного пластика. Конструкция не боится воздействия влаги, а также едких химических веществ.

Существует несколько вариаций исполнения канальных вентиляторов по форме. Они бывают круглые, квадратные и прямоугольные. Выбирается модель под форму вытяжной шахты в комнате

Подбирать канальный вентилятор следует с учетом параметров комнаты и диаметра воздуховода. Для подбора производительности изделия, сначала определяют объем помещения: для этого перемножают между собой ширину, длину, а также высоту комнаты. Полученную величину умножают на нормативную кратность воздухообмена.

Параметр нормативной кратности воздухообмена для душа и ванной комнаты составляет 7-9. Если помещением пользуется несколько человек, следует брать максимальное значение. Пример: объем помещения 22,5 м3 *9 (кратность воздухообмена) = 202,5 м3. В этом случае следует покупать канальный вентилятор с производительностью свыше 202,5 м3.

Отличаются канальные системы и другими параметрами: мощностью электродвигателя, уровнем шума, частотой вращения лопастей и т.д. Выпускаются изделия разных цветов, а также типов декоративной решетки.

Для монтажа в ванной довольно популярны вентиляторы с обратным клапаном. Рекомендуем ознакомиться с десяткой лучших предложений на рынке.

Как выбрать вентилятор на вытяжку в ванной

Недостаток воздухообмена в ванной приводит к появлению влаги на кафеле и сырости полотенец. Чтобы избавиться от этой проблемы, в ванной комнате нужно проверить вытяжной канал и узнать, как работает вентиляция. Для этого нужно поднести зажженную спичку или зажигалку к вентиляционному окошку: если пламя колышется или тухнет, значит, вентиляция в порядке. В ином случае понадобится принудительная вентиляция.

При выборе вентилятора для ванной нужно учитывать производительность, уровень шума и цену на прибор. Также вентиляторы могут обладать дополнительными функциями. Благодаря им можно автоматизировать работу вытяжки.

Какие есть дополнительные опции для вытяжных кулеров:

• Таймер – диапазон времени от 5 до 30 минут. Пользователь может выставить наиболее подходящий для него промежуток времени. После посещения ванной комнаты прибор еще может проработать некоторое время для высушивания влаги.
• Встроенный выключатель – шнурок, за который нужно дернуть, чтобы включить или выключить вентилятор. Однако многие пользователи предпочитают выносить выключатель к кнопке включения света в ванной комнате.
• Обратный клапан – предотвращает отток воздуха из вентиляционного канала в момент, когда прибор не работает.
• Жалюзи – по аналогии с обратным клапаном, однако жалюзи придется закрывать и открывать вручную.
• Датчик влажности – после превышения определенного уровня влажности по гигрометру, включается вытяжка и работает, пока уровень не опустится до нормального.

Некоторые модели оснащены переключателем уровня нагрузки. В основном вентилятор работает на 50% нагрузки, но бывают случаи, когда нужно быстрее осушить помещении, тогда прибор будет работать на полную мощность.

Выбор вентилятора

Вентилятор санузла с датчиком

Закрытое помещение без окон и отверстий для воздухообмена можно качественно проветрить только с помощью принудительной вентиляции. Она удаляет пар, лишнюю влагу и неприятные запахи. Установка бытового вентилятора проводится в вентиляционную шахту вместо решетки и требует подключения электричества. Он должен обеспечивать необходимую кратность обмена воздуха. Для ванны и санузла она составляет 7-9.

Вытяжной вентилятор в ванной выбирается по основному показателю – мощности. Именно она обеспечивает требуемую замену воздуха в комнате. Для этого необходимо знать объем помещения и коэффициент воздухообмена. Так, для помещения размером 2,2*2,5*2 с требуемой кратность воздухообмена 8 оптимальная продуктивность установки будет: 2,2*2,5*2*8 = 88 м3/час.

Необходимо учесть и такие моменты:

• Наличие автоматических жалюзи в конструкции вентилятора. Позволяет перекрыть воздуховод в случае поломки прибора или проведения других работ при отключенном приборе.
• Если предусмотреть в схеме таймер, то вентилятор можно использовать с большей пользой. Он будет после выключения света еще работать некоторое время. Вводится в работу при выключении света.
• Для работы в помещении с повышенным содержанием пара и влаги в воздухе неплохо доукомплектовать схему встроенным гигростатом. Тогда контрольно-регулирующий время прибор будет реагировать автоматически на повышенный уровень влажности.
• «Шумность» установки во время работы должна соответствовать СанПиН 2. 1.2.2645-10 в части требований к условиям проживания в жилых помещениях. Днем это 23-58 (дБ), ночью — 13-50 (дБ).

Крепление вытяжного вентилятора в ванной

Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.

Но у этого способа есть множество недостатков, вот наиболее значимые из них:

— достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

— необходимость использования определенного электроинструмента и специализированных сверел.

— тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.

Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик

Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.

Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.

Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить — ЗДЕСЬ.

Советы от профессионалов

Если человек никогда в жизни не сталкивался с установкой и обслуживанием вентиляционных систем, ему обязательно нужно ознакомиться со следующими рекомендациями:

В первую очередь необходимо сделать все возможное, чтобы в помещении был достаточный приток свежего воздуха. В противном случае не спасет даже самый мощный вентилятор.
Дорогостоящее оборудование не всегда является залогом эффективного воздухообмена. Гораздо большее значение имеет грамотное размещение вентилятора и системы воздуховодов. Если все рассчитать правильно, можно обойтись достаточно дешевыми приборами.
Наличие в жилище кондиционера, ионизатора, очистителя или увлажнителя не является поводом для вопросов, нужна ли вентиляция в туалете

Важно понимать, что все перечисленные приборы не могут обеспечивать приток свежего воздуха.
Для увеличения срока службы установленное оборудование должно проходить регулярное профилактическое обслуживание. К примеру, лопасти вентилятора в процессе эксплуатации постепенно засоряются пылью, копотью и жиром

В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала. В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование. Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха. Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

• Прокладывание электрокабелей
• Установка прибора
• Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

• Встроенный в прибор ручной выключатель
• Вывод кнопочного выключателя на стену
• Одновременное включение со светом
• С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Рекомендации по подбору оборудования

В продаже представлено огромное количество вентиляторов для принудительных коммуникаций. Это привносит определенные сложности в процедуру, как поставить вытяжку в туалете. В помощь покупателю существует набор полезных советов по подбору оптимального оборудования для монтажа вентиляции в ванной.

Ориентироваться нужно на следующие критерии:

Диаметр воздушного канала. Этот параметр влияет на подбор патрубка для вентилятора. Стандартные типоразмеры воздуховодов – 150, 125 или 100 мм.

Использование или не использование воздуховодов

Если они есть, важно хорошо продумать схему их размещения в санузле. Благодаря этой информации существенно облегчается задача по установке вентилятора.

Мощность

Перед тем как установить вентиляцию в ванной и туалете, необходимо определиться с ее мощностью. Это даст возможность обеспечить эффективное замещение воздуха в помещении.

Наличие влагозащиты. На оборудовании в таком случае имеется специальная маркировка в виде латинских букв IP. Для установки вентиляции в ванной, как правило, подходит значение IP30. Более дорогие модели имеют степень защиты IP44: при наличии финансов, лучше вложится в такой прибор. На нем обычно имеется герметичный кожух, оберегающий устройство от воздействия влаги.

Уровень шума. Некоторые пользователи пренебрегают этой характеристикой, что в дальнейшем оборачивается существенными неудобствами. Чем меньше в ванной шума, тем комфортнее там находиться.

Держа во внимании все вышеперечисленные моменты, можно подобрать оптимальное оборудование, которое обеспечит эффективный воздухообмен внутри санузла.

Вероятные ошибки

При подключении чаще всего допускаются следующие ошибки:

Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной

Важно внимательно выполнять все работы, особенно при креплении на саморезы.
Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм

Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.

Подключение таймера вытяжного вентилятора в санузле

Один из наиболее простых и удобных способов оптимизации работы вытяжного вентилятора в санузле – это использования таймера.

Принцип работы этого устройства следующий: После включения света, вытяжной вентилятор запускается не сразу, а лишь спустя минуту, после же выключения освещения, он продолжает работать еще пять минут.

Зачем нужен таймер для вентилятора санузла ?

Основная функция принудительной вентиляции туалетов и ванных комнат заключается в уменьшении влажности воздуха, попутно решается еще ряд задач, вроде удаления запахов. Достаточно подробно, о том зачем нужен вытяжной вентилятор, какие они бывают, как и какой прибор лучше выбрать, мы рассказывали ЗДЕСЬ.

Зачастую, вытяжной вентилятор включается или вместе с освещением, или отдельной клавишей выключателя, при входе в санузел, и так же выключается после ухода.

И вот представьте, вы приняли душ, выключили воду, вытерлись полотенцем, навели небольшой порядок в санузле и вышли, выключив свет и соответственно вентилятор. При этом помещение полностью проветрится не успевает, вот здесь и приходит на выручку таймер санузла, который продолжает принудительно вытягивать влажный воздух еще 5 минут, после вашего ухода.

Если же вы зашли в санузел кратковременно и не пробыли там минуты, вентилятор не включится, ведь необходимости в его работы при таких условиях обычно нет.

Как видите, таймер санузла – достаточно полезный прибор, который серьезно улучает эффективность работы вентилятора.

Подключение таймера санузла

В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.

Сам прибор достаточно компактный, вы можете видеть его на изображении ниже. Максимальная мощность подключаемого к нему вентилятора не должна превышать 300Вт.

Как видите, для подключения у таймера есть сразу шесть контактов, которые при монтаже задействованы все. И хотя выглядит это довольно пугающе, ничего сложного здесь нет, особенно если разобраться в схеме подключения.

Схема подключения таймера санузла

К БЕЛОЙ паре проводов подключается вытяжной вентилятор (соблюдать полярность здесь не нужно)

К КРАСНОЙ паре проводов подводится фаза и ноль, которые не разрываются выключателем (Это очень важно!)

К ЧЕРНОЙ паре проводов подключается питание освещения (Фаза разрывается выключателем света)

Самое важное в этой схеме это то, что для правильной работы таймеру (а значит и вытяжному вентилятору) требуется подводить две питающих линии, одна параллельная освещению от выключателя, вторая переменный ток 220В. Схема электропроводки при это выглядит следующим образом:

Схема электропроводки в санузле для вентилятора с таймером

Как видите, до вытяжного вентилятора необходимо прокинуть трехжильный кабель.

Теперь, зная схему подключения, можно переходить непосредственно к монтажу.

Монтаж таймера вытяжного вентилятора

Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.

Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.

В первую очередь соединяем один красный и один черный провод вместе, помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.

Теперь подключаем таймер к питающему кабелю, согласно схеме. Должно получится вот так:

КРАСНЫЙ оставшийся свободным провод – подключаем к ФАЗЕ

ЧЕРНЫЙ оставшийся свободным провод – подключаем к ФАЗЕ, идущей с выключателя

ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода – подключаем К ОБЩЕМУ НУЛЮ

Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.

Так как провода достаточно короткие, их необходимо нарастить.

Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.

После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.

Если вы знаете другие способы оптимизации работы вытяжного вентилятора, обязательно напишите об этом в комментариях к статье, кроме того смело задавайте свои вопросы о работе или подключении таймера, постараюсь оперативно всем ответить.

Как подключить вентилятор с конденсатором — Про дизайн и ремонт частного дома

Подробные схемы по подключению вытяжного вентилятора в ванной: через выключатель, со встроенным таймером и датчиком влажности

Ванная является местом, где должно всегда быть чисто. При плохой работе вентиляции добиться этого условия невозможно. В таком случае комната становится рассадником плесени и грибка. Важно разобраться с возможностями установки климатических приборов.

Схема подключения вытяжного вентилятора имеет несколько вариантов, в зависимости от условий его эксплуатации.

Принцип подключения вентилятора к электросети ванной комнаты

Подключить вентилятор к электросети несложно, поэтому сразу после приобретения устройства можно начинать монтаж. При работе следует соблюдать меры безопасности. Для этого перед подключением в электрощите отключают соответствующий автомат.

Приборы для вытяжки имеют несколько контактов. Среди них стоит выделить:

• L — фаза;
• N — ноль;
• PE — земля;
• LT — контакт таймера.

Их можно найти за лицевой защитной панелью. Чтобы снять крышку, достаточно открутить шурупы.

Какая будет выбрана схема подключения вытяжки, зависит от модели вентилятора и типа помещения.

Особенности стандартного подключения контактов устройства:

• Земля и ноль подсоединяются напрямую с распределительной коробки.
• Фаза подключается с той же скрутки после выключателя, с которой уходит фазный кабель на прибор освещения.

Можно подсоединить кулер параллельно светильнику. Для этого от него берут фазу, землю и ноль для подключения к вентилирующему устройству.

Схема подключения вытяжного вентилятора в ванной

Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.

Вентилятор со встроенным выключателем

Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.

Подключение через выключатель

Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.

Вентилятор со встроенным таймером

Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.

Прибор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

• На клемму N подводят ноль.
• На L — фазу.
• Вентилятор подключают как через выключатель, так и напрямую.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Управление вентилятором посредством включения/выключения освещения

В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.

Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:

• Одна клемма представляет собой входящий контакт, к которому подключают фазную жилу питающей сети.
• Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.

После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.

Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.

В распределительной коробке следует провести такие соединения:

• Жилу N от питающей сети подключают к нулевой жиле вытяжки.
• Фазу питания соединяют с входящим контактом выключателя.
• Фазную жилу вентилятора соединяют с жилой провода, идущей с выходящего контакта выключателя.

При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:

• Нулевую жилу питания соединяют с нулем осветительного прибора.
• Фазу светильника подсоединяют с жилой провода, идущей со второго выходящего контакта выключателя.

Такую работу можно выполнять быстро и без предварительной подготовки.

Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.

«D-Electric» Подключение канального вентилятора

Как подключить канальный вентилятор

Здравствуйте, уважаемые посетители сайта D-Electric. ru.
В статье»подключение вентилятора» я уже рассказывал о способах подключения вытяжных вентиляторов, при этом упустил такой немаловажный вопрос, как подключение двухскоростных канальных вентиляторов. Об этом,собственно, и пойдет сегодня речь.

Пример установки канального вентилятора

Как Вы видите, монтаж канального вентилятора существенно отличается от установки обычного,настенного — это уже целая система, которая, к тому же, устанавливается за подвесным потолком. Дороже, но, как уверяют специалисты, эффективнее. Про «тонкости» монтажа таких систем мне сказать, в общем-то, нечего — тут лучше обратиться к профессионалам. Поэтому перейдем сразу к подключению.

Канальные вентиляторы могут быть односкоростными или двухскоростными. Что касается первых, то их схема подключения совсем не отличается от схемы подключения настенных вытяжных вентиляторов. А вот с двухскоростными немного посложнее. Для них необходимо установить отдельный выключатель, а точнее переключатель скоростей.

Схема подключения переключателя скоростей

Идея в следующем: к соответствующим клеммам двухскоростного вентилятора подключаются земля(PE), ноль и два фазных провода Lа и Lв. При этом ноль и земля нигде «не разрываются» и имеют постоянный контакт с клеммами вентилятора, а фаза, в зависимости от требуемой скорости вращения вентилятора, подается или на клемму Lа, или на Lв. Подавать «питание» на Lа и Lв одновременно нельзя — сгорит вентилятор.

На данном вентиляторе нет заземляющего контакта , поэтому для подключения использовался трехжильный кабель.

Вот, в общем-то и все. Иногда, правда, бывают стуации, когда в с/у уже есть кабель для подключения вытяжного вентилятора, но подключен он вместе с освещением или через отдельную клавишу выключателя, а протянуть свою линию для переключателя скоростей или «перекрутить» разветвительную коробку не представляется возможным. В таких случаях придется пожертвовать одной скоростью двухскоростного вентилятора и подключить его как обычный, настенный, т.е задействовать клеммы PE(земля), N(ноль),
La(или Lb) (фаза), таким образом превратив его в односкоростной.

Как подключить однофазный электродвигатель – схема с конденсатором

Функционирование однофазного электродвигателя основано на использовании переменного электрического тока посредством подсоединения к сетям с одной фазой. Напряжение в такой сети должно соответствовать стандартному значению 220 Вольт, частота — 50 Герц. Преимущественное применение моторы данного типа находят в бытовых устройствах, помпах, небольших вентиляторах и т.п.

Мощности однофазных моторов достаточно и для электрификации частных домов, гаражей или дачных участков. В этих условиях используется однофазная электрическая сеть с напряжением 220 В, что предъявляет некоторое требования к процессу подключения мотора. Здесь применяется специальная схема, предполагающая использование устройства с пусковой обмоткой.

Схема подключения однофазного двигателя через конденсатор

Однофазные электродвигатели 220в подключают к сети с применением конденсатора. Это обусловлено некоторыми конструктивными особенностями агрегата. Так, на статоре мотора обмотка с переменным током создает магнитное поле, импульсы которого компенсируются лишь при условии смены полярности с частотой 50 Гц. Несмотря на характерные звуки, которые издает однофазный двигатель, вращение ротора при этом не происходит. Крутящий момент создается за счет применения дополнительных пусковых обмоток.

Чтобы понять, как подключить однофазный электродвигатель через конденсатор, достаточно рассмотреть 3 рабочие схемы с применением конденсатора:

• пускового;
• работающего;
• работающего и пускового (комбинированная).

Каждая из перечисленных схем подключения подходит для использования при эксплуатации асинхронных однофазных электродвигателей 220в. Однако каждый вариант имеет свои сильные и слабые стороны, поэтому они заслуживают более детального ознакомления.

Идея применения пускового конденсатора состоит в его включении в цепь лишь в момент запуска мотора. Для этого схемой предусматривается наличие специальной кнопки, предназначенной для размыкания контактов после выхода ротора на заданный уровень скорости. Его дальнейшее вращение происходит под воздействием инерционной силы.

Поддержание вращательных движений на протяжении длительного промежутка времени обеспечивается магнитным полем основной обмотки однофазного двигателя с конденсатором. Функции переключателя при этом может выполнять специально предусмотренное реле.

Схема подключения однофазного электродвигателя через конденсатор предполагает наличие нажимной пружинной кнопки, разрывающей контакты в момент размыкания. Такой подход обеспечивает возможность снизить количество используемых проводов (допускается применение более тонкой пусковой обмотки). Во избежание возникновения коротких замыканий между витками рекомендуется применять термореле.

При достижении критически высоких температур этот элемент деактивирует дополнительную обмотку. Аналогичную функцию может выполнять центробежный выключатель, устанавливаемый для размыкания контактов в случаях превышения допустимых значений скорости вращения.

Для автоматического контроля скорости вращения и защиты мотора от перегрузов разрабатываются соответствующие схемы, а в конструкции агрегатов вносятся различные корректировочные компоненты. Установку центробежного выключателя можно произвести непосредственно на роторном валу либо на сопряженных с ним (прямым или редукторным соединением) элементах.

Воздействующая на груз центробежная сила способствует натяжению пружины, соединенной с контактной пластиной. Если скорость вращения достигает заданного значения, происходит замыкание контактов, подача тока на двигатель прекращается. Возможна передача сигнала другому управляющему механизму.

Существуют варианты схем, при которых в одном элементе конструкции предусматривается наличие центробежного выключателя и теплового реле. Подобное решение позволяет деактивировать двигатель посредством теплового компонента (в случае достижения критических температур) либо под воздействием раздвигающегося элемента центробежного выключателя.

В случае подключения двигателя через конденсатор часто происходит искажение линий магнитного поля в дополнительной обмотке. Это влечет за собой увеличение мощностных потерь, общее снижение производительности агрегата. Однако сохраняются хорошие показатели пуска.

Применение рабочего конденсатора в схеме подключение однофазного двигателя с пуcковой обмоткой предполагает ряд отличительных особенностей. Так, после пуска отключения конденсатора не происходит, вращение ротора осуществляется за счет импульсного воздействия со стороны вторичной обмотки. Это существенно увеличивает мощность двигателя, а грамотный побор емкости конденсатора позволяет оптимизировать форму электромагнитного поля. Однако пуск мотора становится более продолжительным.

Подбор конденсатора подходящей мощности производится с учетом токовых нагрузок, что позволяет оптимизировать электромагнитное поле. В случае изменения номинальных значений будет происходить колебание по всем остальным параметрам. Стабилизировать форму линий магнитных полей позволяет использование нескольких конденсаторов с разными емкостными характеристиками. Такой подход позволяет оптимизировать рабочие характеристики системы, однако предусматривает возникновение некоторых сложностей в процессах монтажа и эксплуатации.

Комбинированная схема подключения однофазного двигателя с пусковой обмоткой рассчитана на использование двух конденсаторов — рабочего и пускового. Это оптимальное решение для достижения средних рабочих характеристик.

Расчет емкости конденсатора мотора

Существует сложная формула, с помощью которой высчитывают необходимую точную емкость конденсатора. Однако многолетний опыт профессионалов показывает, что достаточно придерживаться следующих рекомендаций:

• на 1 кВт мощности мотора необходимо 0,8 мкФ рабочего конденсатора;
• пусковая обмотка требует, чтобы это значение было в 2 или 3 раза выше.

Рабочее напряжение для них должно быть в 1,5 раза выше, чем в электросети (в нашем случае 220 В). Для упрощения процесса запуска в пусковую цепь лучше устанавливать конденсатор с маркировкой «Starting» или «Start». Хотя допускается использование стандартных конденсаторов.

Land Rover Range Rover › Бортжурнал › Доработка включения вентиляторов конденсатора (Bimetal disc temperature switch condenser fans activation upgrade)

Внедрил бимет. температурный выключатель на 60 градусов.

Land Rover Range Rover 1998, двигатель бензиновый 4.6 л., 224 л. с., полный привод, автоматическая коробка передач — тюнинг

Машины в продаже

Land Rover Range Rover, 1994

Land Rover Range Rover, 1996

Land Rover Range Rover, 1999

Land Rover Range Rover, 2001

Комментарии 18

Спасибо за подсказку!
В дизеляках как раз есть не занятое отверстие под доп. датчик температуры в ГБЦ. В БМВ там датчик стоит, на ренжах его нет — заглушка.
Надо будет поставить на всякий случай дополнительный.

я себе сделал от кнопки два года назад, по незнанию электрики поставил на два вентилятора одно реле от жигулей), которое успешно расплавилось) так и сгореть не долго) тьфутьфутьфу, надо сделать правильно но теперь уже и не знаю как

Привет Тарас! Используй родную схему, то бишь подключайся через проводку на 4-х контактный датчик, чтобы не городить огород. Схема выше в статье, на ней все наглядно указал. п.с. было желание организовать без «запила» кнопок)))

Здравствуй, я в этом ничего не понимаю тем более на английском) о этой или похожей схеме

Привет Тарас! Используй родную схему, то бишь подключайся через проводку на 4-х контактный датчик, чтобы не городить огород. Схема выше в статье, на ней все наглядно указал. п.с. было желание организовать без «запила» кнопок)))

И првельро и не правельно, вы веедрили датчик на силовое питание, а вам надо было поставить его на включение релле.

Здравствуйте! Если Вы посмотрите схему, то увидите, что подключение идет, как раз на реле вентиляторов.

Во как. Это интересно

А зачем ? Поясните ? А то может я чего то не знаю .И поподробней пожалуйста.

Чтобы вентиляторы включались при достижении «подкапотки» 60 градусов и отключались после остывания ниже 60 градусов даже при условии выключенного кондиционера.

Если температура рабочая в подкапотке как и у двигателя в районе 90 градусов. Так зачем 60 понять не могу?

В любом случае это исключает возможность перегрева. Главное следить за реле, чтобы не выгорело. Я правильно понял?

Я бы сказал, улучшает воздухообмен. Реле вентиляторов? По идее оно для этого и предназначено, но согласен, следить нужно за всеми компонентами.

Если температура рабочая в подкапотке как и у двигателя в районе 90 градусов. Так зачем 60 понять не могу?

85-90 это температура охлаждающей жидкости при которой происходит полное открытие термостата и переход на большой круг. Что же касается температуры подкапотки, то вот измерения:

On day of test 28oC
eng. bay temp. before start up 27oC
after five miles eng. Bay temp 55oC
stopped in traffic eng bay temp 59oC
eng. off five minutes 73oC
Bear in mind the following temperatures could not all be taken at the same time.
Fuse box 55oC
Valve block 37oC
Eas comp. 44oC
Top of rad. 55oC
Header tank 64oC
Abs pump 52oC

А что если взять датчик на температуру повыше и сам датчик прикрутить на двигатель. Тогда охлаждение конденсора превратится в охлаждение двигателя и как результат можно будет снять вискомуфту?
Сам я не уверен что это такая уж хорошая идея, но киты для замены вискомуфты на електровентилятор для ренджа существуют.

Теоретический конечно можно, но для этого нужно делать эл. подготовку, тянуть провода, ставить реле, предохранитель, датчик, да и желательно все это дело внедрять в бу двигателя. Так, как в системах с эл. вентилятором управляет им именно он, учитывая множество факторов, например при включении конд. по умолчанию должна включаться малая скорость вентилятора и так далее. По моему мнению мех. вентилятор более надежный и производительный агрегат, да и инженеры не зря его поставили.

вентиляторы конденсатора? хорошая и видимо нужная весчь! 😉

Как подключить вентилятор в ванной к выключателю: схемы подключения

Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись.

Преимущества установки вентилятора

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Монтаж выключателя для вытяжки

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

• при включении вытяжки одновременно с освещением;
• при использовании отдельного выключателя для вытяжки;
• при использовании двухклавишного выключателя;
• при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
4. Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Как подключить вентилятор в ванной к выключателю: схемы подключения

Схемы подключения вентиляторов Systemair, Salda, Ostberg и других. Рекомендации от Альтер Эйр.

Вытяжная вентиляция в доме – одно из необходимых условий оптимального и здорового микроклимата. Если она спланирована правильно и соответствует требованиям помещения, то пребывающие в нем люди будут чувствовать себя наиболее комфортно.

Помимо правильно подбора вентилятора для ванной комнаты и санузла, немаловажным фактором для его эффективной работы является и правильное его подключение. Существует большое разнообразие вытяжных вентиляторов: с таймером, датчиком влажности и прочими функциями, и данные устройства необходимо соответственным образом грамотно подключить к сети.

На сегодняшний день наиболее распространенными являются четыре основных схемы подключения бытовых вентиляторов в зависимости от их конструктивных особенностей. О каждой из них более детально расскажем ниже.

Необходимость правильного подбора вентилятора и грамотного подключения

Выбирая вытяжной вентилятор для дома, квартиры, коттеджа или любого другого помещения, где существует необходимость борьбы с загрязненным воздухом или повышенной влажностью, следует в первую очередь спланировать, где и каким образом он будет смонтирован.

Этот процесс должен включать в себя подбор определенной модели с учетом необходимых пользователю функций, а также согласование места его размещения. В зависимости от этого и выбирается соответствующая схема его подключения.

Подключение стандартного бытового вентилятора со встроенным выключателем

В данном случае все элементарно просто: для работы вентилятора достаточно подвести электропитание 220 В. Выключении и отключение устройства осуществляется с помощью имеющегося на корпусе выключателя или шнура.

Подключение вентилятора через выключатель

Такое подключение подразумевает, что управление работой вентилятора осуществляется с помощью выключателя, расположенного рядом с выключателем света. В данном варианте следует проложить два дополнительных провода от распределительной коробки: один – к освещению, второй – к вентилятору, и выполнить подключения согласно указанной схемы.

Подключение вентилятора совместно с освещением

Эта схема подключения обеспечивает управление работой устройства совместно с включением или выключением освещения в ванной комнате или туалете. То есть, входя в помещение и включая свет, вы одновременно включаете и вентилятор. Когда покидаете помещение и выключаете освещение – вентилятор также отключается.

Иногда это не совсем удобная схема, поскольку существует потребность в вытяжке еще некоторое время, к примеру, после использования душа и высокой концентрации влаги в помещении. Из-за этого придется прервать вытяжку или оставить включенным свет вместе с вентилятором ещё на определенное время.

Подключение вентилятора с таймером

Вентиляторы с таймером функционируют с некоторыми особенностями, а именно – прекращают свою работу не сразу после выключения, а через определенный промежуток времени. На свое усмотрение пользователь может задать в среднем от 3 до 30 минут задержки выключения.

Подключение вентилятора с таймером осуществляется практически так же, как и подключение через выключатель. Единственным отличием является необходимость дополнительного кабеля с фазой, который будет идти от распределительной коробки.

Монтаж вытяжных вентиляторов компанией Альтер Эйр

Салон климатической техники Альтер Эйр имеет многолетний опыт не только продаж, но и установки вентиляционного оборудования. В частности, мы монтируем и бытовые вытяжные вентиляторы. Наши монтажные бригады смогут грамотно и оперативно установить любой тип вентилятора с учетом ваших пожеланий относительно места и принципов их работы.

Если у вас нет соответствующих навыков монтажа вентилятора и вы опасаетесь совершить ошибку, лучше доверьте это дело специалистам. Компания Альтер Эйр гарантирует высокое качество, пусконаладочные работы после установки, а также своевременный сервис оборудования в случае необходимости.
Если возникнут вопросы относительно монтажа или технических аспектов вытяжных вентиляторов обращайтесь к инженерам компании Альтер Эйр.

Установка и подключение вентилятора в ванной комнате и санузле

Вентиляторы для ванных комнат и санузлов – это незаменимые устройства, которые позволяют контролировать основные показатели микроклимата в этих помещениях. К таким факторам относится, в частности, не только чистота воздуха, которым дышит человек, но и его относительная влажность.

Современные вытяжные вентиляторы, которые предлагает компания Vortice Украина, представлены в различных типах и комплектациях. В ассортименте нашего интернет-магазина Вы можете найти как стандартные настенные вентиляторы, так и модели с таймерами задержки, датчиками влажности и т.д.

Помимо важности выбора самого вентилятора стоит отметить и значимость установки и подключения данного устройства. Зачастую именно схема подключения вентилятора становится основной проблемой. Следует учитывать, что вентилятор может подключаться совместно с освещением, датчиками движения или влажности и пр. Определиться со схемой подключения нужно еще до того, как сам вентилятор будет приобретен. В инструкции к вытяжным вентиляторам уже есть схемы, по которым можно их подсоединить к сети. Однако если Вы не обладаете достаточным количеством знаний о том, как это сделать, рекомендуем обратиться за помощью к специалистам в этой сфере.

Классическая схема подключения вентилятора

Традиционно вытяжные вентиляторы Vortice в ванных комнатах и санузлах могут быть подключены либо автономно, либо совместно с выключателем освещения. Второй вариант является достаточно удобным, потому как вентилятор выключается, когда пользователь уходит из комнаты и тушит свет. В данном случае исключается возможность того, что человек забудет про вентилятор, вместо этого устройство самостоятельно прекратит свою работу.

Подключение вентилятора производится по простой схеме: к клемме N подводится ноль, а к L – фаза. При этом вентилятор непрерывно работает, пока в ванной комнате наблюдается высокая влажность (более 60%). Когда же этот показатель приходит в норму и опускается к оптимальному значению (около 40-50%), вентилятор выключается. Это первый вариант стандартного подключения без использования выключателя света.

Второй вариант состоит в следующем: к клемме N подводится ноль, а к L – фаза, но между клеммой L и клеммой 1 устанавливается соединение с выключателем для размыкания/замыкания цепи. При включении освещения вентилятор начинает работать и устанавливает оптимальный уровень влажности. Даже если свет уже выключен, вентилятор будет работать до тех пор, пока влажность не установится на необходимом уровне.

Подключение вентилятора с таймером

Организовывая подключение вытяжного вентилятора Vortice с таймером, следует учитывать несколько особенностей. В первую очередь, в схеме подключения должен быть предусмотрен еще один фазный провод, выходящий из распределительной коробки. Насчет подключения к выключателю, то оно происходит так же, как и в традиционной схеме.

Вентиляторы с таймером – это устройства, которые позволяют управлять временем своей работы: встроенный таймер обеспечивает задержку выключения прибора на определенный период (в среднем от 5 до 35 минут). То есть пользователь на свое усмотрение устанавливает, когда вентилятору необходимо прекратить работу после нажатия выключателя света.

Схема подключения вентилятора с таймером приведена ниже:

Каким образом подключить вентилятор с таймером и гигростатом?

Кроме таймера задержки выключения, вытяжные вентиляторы Vortice могут быть оборудованы датчиками влажности – гигростатами. Такая функция позволяет наиболее точно регулировать показатель относительной влажности воздуха в ванной комнате или санузле.

Датчик влажности срабатывает в тот момент, когда в помещении фиксируется отклонение данного параметра от оптимальных показателей. Тогда вентилятор приводится в движение и решает эту задачу.

Схема подключения вентилятора Vortice с таймером и датчиком влажности имеет следующий вид:

Непосредственный монтаж вентилятора

После того, как все необходимые подключения вентилятора к сети произведены, можно приступать к самому монтажу вытяжного вентилятора. В зависимости от его типа (настенный, оконный, стандартной или скрытой установки и т.д.) и диаметра делается отверстие, соединяющее вентилятор напрямую с улицей или воздуховодом. Корпус вентилятора помещается в подготовленное отверстие и крепится при помощи шурупов, жидких гвоздей и т.п. Далее закрепляется передняя панель и вентилятор готов к использованию. Стоит также отметить, что существуют определенные требования к размещению, к примеру, настенных вентиляторов – их следует монтировать на расстоянии не менее 50 мм от потолка. Другие особенности установки уточняйте в инструкции к вентилятору или же у специалистов.

Компания Vortice Украина – это не только интернет-магазин вентиляционного оборудования. Это еще и проектно-монтажная организация, которая сможет предоставить Вам грамотный проект системы вентиляции и установить приобретенное оборудование по всем требованиям качества и в кратчайшие сроки. По всем интересующим вопросам обращайтесь к нашим специалистам по контактному номеру: (044) 331-13-27.

Схема интеллектуального вытяжного вентилятора — Gadgetronicx

Gadgetronicx> Электроника> Принципиальные и электрические схемы> Коммутационные схемы> Схема интеллектуального вытяжного вентилятора

Фрэнк Дональд 15 июня 2018

Мы превращаем все вокруг нас в умные технологии с помощью технологий, зачем оставлять вытяжной вентилятор вне этого умного круга? Вот очень простая схема, которая может сделать ваш вытяжной вентилятор умным, что, в свою очередь, сэкономит электроэнергию, потребляемую в вашем доме.Вы можете адаптировать эту схему для других инженерных сетей в вашем доме, таких как освещение шкафа, освещение комнаты и т. Д.

КАК ЭТО РАБОТАЕТ:

Эта схема предназначена для автоматизации включения и выключения вытяжных вентиляторов в вашей ванной комнате. Почти в каждом доме в ванной комнате установлены вытяжные вентиляторы таким образом, чтобы при включенном свете были включены и вытяжные вентиляторы. Это просто пустая трата энергии, когда мы действительно не пользуемся туалетным комодом. В этой схеме мы собираемся установить простой магнит и герконовый переключатель, как показано выше.Это приведет к включению вытяжного вентилятора при открытии крышки комода. Таким образом, вы сможете использовать вытяжной вентилятор, когда это необходимо, и прекратить потери мощности.

РАБОТА ЦЕПИ УМНОГО ВЫХЛОПНОГО ВЕНТИЛЯТОРА:

Геркон действует как ключевой элемент в этой схеме. Когда магнит входит в контакт с герконом, он замыкает электрический контакт, позволяя току течь через него от источника +12 В. Затем он переходит к элементу синхронизации RC, сформированному с использованием R3C1. Основное назначение этого элемента синхронизации — задержка включения вентилятора во избежание случайного включения.Задержка, создаваемая парой R3C1, составляет около 2,29 секунды, что является подходящей временной задержкой для определения правильной активации геркона. Задержка регулируется данной формулой

t = R3C1 ln (Vcc / Vcc — Vc) , здесь Vc — напряжение конденсатора, равное 1,2 В (VBE) пары транзисторов Дарлингтона Q1 и Q2

Подстановка значений в приведенную выше формулу даст

t = 47k x 470 мкФ (12/12 — 1,2)

= 2.29 секунд

После того, как задержка в 2,29 секунды закончится, пара транзисторов Дарлингтона, состоящая из Q1 и Q2, включается.

БАЗОВЫЙ ТОК:

Давайте посчитаем базовый ток для этой пары Дарлингтона

Ib = 12 В / 47 кОм = 255 мкА

Этот ток слишком мал для того, чтобы один транзистор мог активировать реле. Поэтому в качестве переключателя мы использовали пару транзисторов Дарлингтона, которая обеспечивает лучшую чувствительность к базовому току и может справиться с большим током коллектора или реле в этот момент.Согласно паспорту транзистора 2N2222, его индивидуальное минимальное усиление составляет 35, тогда как при объединении их в пару Дарлингтона мы могли бы получить усиление около 1225. Это позволит нам обеспечить минимальный ток коллектора около 300 мА для реле. В нашем случае этого достаточно, чтобы активировать реле и, в свою очередь, включить вытяжной вентилятор. После включения вытяжного вентилятора он будет оставаться в этом состоянии до тех пор, пока комод не закроется крышкой.

ПРИМЕЧАНИЕ:

• Перед реализацией этой схемы необходимо принять во внимание два конструктивных соображения.
• Проверьте ток вашего реле и убедитесь, что ваша дорогая пара может с ним справиться.
• Проверьте номинальный ток вашего вытяжного вентилятора и выберите реле, способное включить его.

Электропроводка в ванную комнату

Ванные комнаты влажные и могут потреблять много энергии. Это создает особые потребности, когда дело доходит до проводки. Эта статья поможет вам спланировать соответствующую электропроводку для освещения, вентиляции и устройств безопасности в вашей ванной комнате. Необходимо учитывать все, от водонепроницаемых осветительных приборов в зонах купания до эффективной вентиляции и выходов GFCI для обеспечения безопасности.

Освещение

Все мы знаем, что ванные комнаты — одна из самых темных комнат в доме. По этой причине следует установить много света, чтобы обеспечить достаточное общее освещение, а также улучшить такие зоны, как зеркала, душевые, туалеты и ванны.

Зоны ванны и душа должны иметь специальную сантехнику. Светильники для этих помещений имеют один из двух классов: влажные места и влажные места. Зона для купания, иногда называемая «душевой зоной», включает в себя саму ванну или душевую зону, а также площадь смежной комнаты, измеренную в трех футах по горизонтали от края ванны или душевой кабины (т. Е. Измеряемую прямо в комнату) и восемь ноги вертикально от края ванны (измеряя прямо вверх).Любой осветительный прибор в этой зоне должен быть, по крайней мере, рассчитан на работу во влажных помещениях. Однако, если прибор потенциально подвержен воздействию брызг из душа, он должен быть рассчитан на работу во влажных помещениях.

Когда дело доходит до освещения вокруг зеркала, лучше всего подходят габаритные огни. Верхнее освещение, особенно утопленное, оставляет ваше лицо в тени, когда вы приближаетесь к зеркалу. Они также подчеркивают, насколько ваши волосы истончаются (разве не лучше не знать?). Боковые светильники, такие как настенные бра или светильники с вертикальной полосой, можно комбинировать с светильниками, установленными на стене над зеркалом, для более полного освещения.

Смотрите сейчас: какая электропроводка нужна для ванной комнаты?

Вентиляторы

Ванные комнаты известны своей влажностью, а в некоторых нет окон для удаления влаги и запахов. Даже если у вас есть окно, вытяжной вентилятор для ванной более эффективно выводит влагу и запахи, и вы не теряете столько тепла зимой. Вентиляторы необходимы во всех новых ванных комнатах и ​​при ремонте. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но у него другие требования к проводке, чем у стандартного вентилятора без нагревателя (мы вернемся к проводке через минуту).

Розетки

Вы можете обеспечить защиту GFCI с помощью автоматического выключателя GFCI или путем установки одной или нескольких розеток GFCI в цепи розетки. При использовании одной розетки GFCI для защиты, она должна быть подключена для защиты «с несколькими точками», чтобы она защищала все выходы ниже по потоку в одной цепи.

Предупреждение

Все розетки и розетки в ванной должны быть защищены GFCI. Это критически важное устройство безопасности, которое помогает предотвратить опасность поражения электрическим током, что очень важно в ванной комнате.

Схемы для ванных комнат

Базовый план электропроводки для ванной комнаты включает 20-амперную цепь с защитой GFCI для розеток и 15-амперную схему общего освещения для выключателей, осветительных приборов и вентиляционного вентилятора. В некоторых областях освещение и розетки должны быть подключены к разным цепям, чтобы при срабатывании выключателя в розетке свет не погас. В других областях допустимо устанавливать освещение, розетки и стандартный вытяжной вентилятор в одной цепи на 20 А при условии, что цепь обслуживает только ванную комнату и никакие другие комнаты.

Если вытяжной вентилятор имеет встроенный нагреватель, он должен иметь собственную цепь на 20 ампер. Это называется «выделенной» схемой, потому что она обслуживает только один прибор или прибор. Для нагревательных ламп, настенных обогревателей и других встроенных нагревательных приборов также могут потребоваться специальные цепи.

Узнайте о требованиях к электропроводке в ванных комнатах в вашем районе, связавшись с местным строительным отделом.

Как установить вытяжной вентилятор в ванной

Часто задаваемые вопросы о проводке вытяжного вентилятора и освещения в ванной

Установка вытяжного вентилятора в ванную комнату
