Схема подключения люминесцентной лампы

Источники дневного света начинают светиться под влиянием импульсного разряда электрического тока, возникающего в смешанной среде с инертным газом и парами ртути. Подобное действие приводит к возникновению физических и химических реакций, вызывающих излучение в ультрафиолетовом диапазоне. Ультрафиолет воздействует на люминофорный слой, нанесенный изнутри колбы, и лампа начинает светиться полным светом. Чтобы перечисленные действия произошли в установленной последовательности, должна соблюдаться схема подключения люминесцентной лампы.

Содержание

Как работает лампа дневного света

Принцип действия ламп дневного света основан на ультрафиолетовом излучении, воздействующем на люминофорное покрытие стеклянной колбы. Установлено, что оно возникает под влиянием электрического тока на ртутные пары, расположенные в среде инертного газа и разогретые до установленной температуры. Попадая на люминофор, ультрафиолетовое излучение переходит в другой диапазон, становится видимым, создавая основной световой поток и позволяя зажечь прибор освещения.

Для того чтобы обеспечить подобные физические и химические реакции, конструкция типового линейного люминесцентного светильника выполнена в виде стеклянной колбы цилиндрической формы. Ее внутренняя поверхность покрыта люминофором, а все пространство заполнено аргоном или другими видами инертных газов. Здесь же находится и небольшое количество ртути, которая начинает испаряться под действием электронов. Источником их эмиссии служат вольфрамовые электроды, покрытые активными веществами.

Однако, ртуть не может начать испаряться под влиянием одного лишь сетевого напряжения, которого недостаточно для этих целей. Работа лампы может начаться только при участии специальных пускорегулирующих устройств. Их основной функцией является создание кратковременного скачка напряжения, обеспечивающего начало запуска и последующего свечения. Далее эти устройства ограничивают рабочий ток, пресекая его неконтролируемый рост. Пускорегулирующая аппаратура разделяется на электромагнитную и электронную, каждую из которых требуется установить по собственной схеме.

Подключение с электромагнитным балластом

Основным компонентом электромагнитного пускорегулирующего устройства – ЭмПРА – является дроссель. Следует учесть, что мощности лампы и аппаратуры должны быть одинаковыми. Данные приборы изначально применялись с люминесцентными лампами и продолжают использоваться до настоящего времени.

Работа устройства происходит в определенной последовательности. Вначале подается электрический ток, вступающий во взаимодействие со стартером. Это вызывает замыкание биметаллических электродов на короткое время, после чего они начинают стремительно разогреваться. При этом, ток возрастает в несколько раз и ограничивается внутренним сопротивлением дросселя. Под действием сильного импульсного разряда зажигаем смесь, и газовая среда начинает светиться. Напряжение стартера во внутренней цепи лампы падает и уже не может образовать повторный импульс. Начинается стабильная работа люминесцентной лампы.

Данная схема считается устаревшей и постепенно выходит из обращения из-за существенных недостатков в работе:

• По сравнению с электронными устройствами, энергопотребление ЭмПРА выше примерно на 10-15%.
• С увеличением срока эксплуатации, запуск лампы через дроссель будет замедляться до нескольких секунд.
• Постепенно появляется гудение, вызываемое изношенными пластинами дросселя.
• По мере использования лампы, ее коэффициент пульсации света будет увеличиваться. Мерцание вызывает быструю утомляемость глаз, а его продолжительное воздействие приводит к ухудшению зрения.
• Невозможность работы при низких температурах исключает возможность применения ламп дневного света в наружном освещении или в неотапливаемых помещениях.

Схема подключения с электронной ЭПРА

В настоящее время электромагнитный балласт постепенно выходит из употребления и заменяется более современной электронной пускорегулирующей аппаратурой – ЭПРА. Ее основное отличие заключается в высокой частоте напряжения, составляющей 25-140 кГц. Именно с такими показателями ток подается к лампе, что позволяет в значительной степени снизить мерцание и сделать его безопасным для зрения.

Схема подключения ЭПРА со всеми пояснениями указывается производителями на нижней части корпуса. Здесь же указано, сколько ламп и какой мощности можно подключить. Внешний вид электронного балласта представляется собой компактный блок с клеммами, выведенными наружу. Внутри расположена печатная плата, на которой собираются элементы конструкции.

Благодаря небольшим размерам, блок можно разместить даже внутри компактных люминесцентных ламп. В данном случае фактически используется схема подключения люминесцентных ламп без стартера, поскольку в электронных устройствах он не требуется. Процесс включения происходит значительно быстрее по сравнению с электромагнитной аппаратурой.

Типовая схема подключения представлена на рисунке. К контактам №№ 1 и 2 подключается первая пара контактов лампы, а к контактам №№ 3 и 4 подключается вторая пара. К контактам L и N, расположенным на входе, подается питающее напряжение.

Использование ЭПРА позволяет увеличить срок эксплуатации светильника, в том числе и с двумя лампами. Потребление электроэнергии снижается примерно на 20-30%. Мерцание и гудение совершенно не ощущаются человеком. Наличие схемы, указанной производителем облегчает и упрощает монтаж и замену изделий.

Подключение лампы без дросселя

В стандартную схему подключения в случае необходимости могут быть внесены изменения. Одним из таких вариантов является схема подключения люминесцентной лампочки без дросселя, снижающая риск перегорания источника освещения. Таким же образом возможно собрать и подключить лампы дневного света, вышедшие из строя.

В схеме, представленной на рисунке, отсутствует нить накаливания, а питание осуществляется посредством диодного моста, создающего напряжение с постоянным повышенным значением. Данный способ подключения приводит к тому, что колба осветительного прибора может со временем потемнеть с одной из сторон.

На практике такая схема включения люминесцентной лампы совсем несложно реализуется, с использованием для этой цели старых деталей и компонентов. Понадобится сама лампа, мощностью 18 ватт, диодный мост в виде сборки GBU 408, конденсаторы, емкостью 2 и 3 нФ и рабочим напряжением не более 1000 вольт. Если мощность прибора освещения более высокая, то потребуются конденсаторы с повышенной емкостью, собранные по такому же принципу. Диоды для моста следует подбирать с запасом по напряжению. Яркость свечения при такой сборке будет немного ниже, чем при стандартном варианте с дросселем и стартером.

Кроме того, при решении задачи, как подключить люминесцентную лампу, удается избежать большинства недостатков, характерных для обычных светильников этого типа, использующих ЭмПРА.

Светильник с диодным мостом подключается легко, он будет загораться практически мгновенно, во время работы не будет шума. Важным условием является отсутствие стартера, который часто перегорает в результате длительной эксплуатации. Использование перегоревших светильников дает возможность сэкономить. В роли дросселя используются стандартные модели лампочек накаливания, не требуется громоздкого и дорогостоящего балласта.

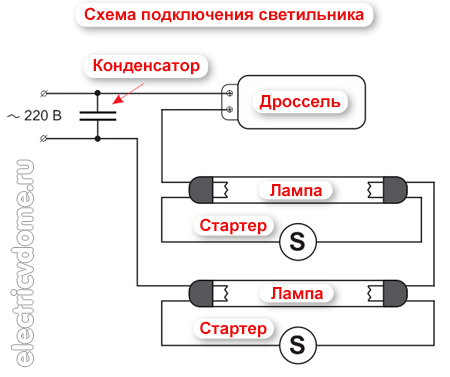

Подключение двух ламп с двумя стартерами и одним дросселем

Еще один вариант предполагает подключение люминесцентных ламп, мощностью по 18 ватт каждая, с дросселем на оба светильника и двумя отдельными стартерами.

Для создания схемы с двумя источниками света потребуется установка следующих компонентов:

• Лампы дневного света в количестве двух штук, мощностью 18 или 20 Вт.
• Дроссель индукционного типа. Его мощность для данной схемы должна быть 36 или 40 Вт.
• Стартеры (2 шт.) модели S2, мощностью 4-22 Вт.

Вначале каждый люминесцентный светильник соединяется со стартером путем параллельного подсоединения. С этой целью используются штыревые контакты, расположенные в торцах. Это видно на представленном рисунке, где наглядно просматривается монтаж деталей. Остальные контакты соединяются последовательно, после чего они будут подключаться к электромагнитному дросселю и далее – к сети переменного тока на 220 вольт.

Для компенсации реактивной мощности и снижения помех, параллельно с лампами выполняется включение в цепь важных элементов – конденсаторов. Соединение осуществляется через контакты, по которым поступает питание из сети. В этом случае следует учитывать возможное залипание контактов бытового выключателя под влиянием большого пускового тока.

Подключение ламп дневного без дросселя.

Схемы подключения люминесцентных ламп дневного света. Схема подключения через дроссель

Люминесцентные трубчатые лампы долгое время были популярны в освещении помещений любой площади. Они долго работают и не перегорают, а значит их нужно значительно реже обслуживать. Основная проблема — это не перегорание самой лампочки (выгорание спирали и люминофора), а выход из строя пускорегулирующей аппаратуры. В этой статье мы расскажем, как выполнить подключение люминесцентной лампы без дросселя и стартера, а также запитать от низковольтного источника постоянного тока.

Классическая схема включения люминесцентных ламп

Несмотря на технический прогресс и все преимущества электронных пускорегулирующих аппаратов (ЭПРА), и по сей день часто встречается схема включения с дросселем и стартером. Напомним, как она выглядит:

Люминесцентная лампа — это колба, которая конструктивно выполняется как прямая и закрученная трубка, наполненная парами ртути. На её концах расположены электроды, например, спирали или иглы (для изделий с холодным катодом, которые используются в подсветке мониторов).

Спирали имеют два вывода, к которым подается питание, а стенки колбы покрыты слоями люминофора.

Принцип работы стандартной схемы подключения люминесцентной трубки с дросселем и стартером довольно прост. В первый момент времени, когда контакты стартера холодны и разомкнуты – между ними возникает тлеющий разряд, он нагревает контакты и они замыкаются, после чего ток течет по такой цепи:

Фаза-дроссель-спираль-стартер-вторая спираль-ноль.

В этот момент под воздействием протекающего тока разогреваются спирали, при этом остывают контакты стартера. В определенный момент времени контакты от нагрева изгибаются и цепь разрывается. После чего, за счет энергии, накопленной в дросселе, происходит всплеск напряжения и в лампе возникает тлеющий разряд.

Такой источник света не может работать напрямую от сети 220В, потому что для ее работы нужно создать условия с «правильным» питанием. Рассмотрим несколько вариантов.

Питание от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.

Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ. Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели.

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.

Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.

На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.

Лампу накаливания использовать на 40-60 Вт, как показано на фото:

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

Питание ламп от 12В

Но любители самоделок часто задаются вопросом «Как зажечь люминесцентную лампу от низкого напряжения?», мы нашли один из вариантов ответа на этот вопрос. Для подключения люминесцентной трубки к низковольтному источнику постоянного тока, например, аккумулятору на 12В, нужно собрать повышающий преобразователь. Простейшим вариантом является схема автогенераторного преобразователя на 1 транзисторе. Кроме транзистора нам понадобится намотать трёхобмоточный трансформатор на ферритовом кольце или стержне.

Такую схему можно использовать для подключения люминесцентных ламп к бортовой сети автомобиля. Для её работы также не нужен дроссель и стартер. Более того она будет работать даже если её спирали перегорели. Возможно вам понравится одна из вариаций рассмотренной схемы.

Запуск люминесцентной лампы без дросселя и стартера можно осуществить по нескольким рассмотренным схемам. Это не идеальное решение, а скорее выход из ситуации. Светильник с такой схемой подключения не следует использовать в качестве основного освещения рабочих мест, но допустимо для освещения помещений, где человек не приводит много времени — коридоры, кладовые и прочее.

Наверняка вы не знаете:

Люминесцентная лампа (ЛЛ) представляет собой источник света, создаваемый электрическим разрядом в среде паров ртути и инертного газа. При этом возникает невидимое ультрафиолетовое свечение, действующее на слой люминофора, нанесенный изнутри на стеклянную колбу. Типовая схема включения люминесцентной лампы представляет собой пускорегулирующее устройство с электромагнитным балластом (ЭмПРА).

Устройство и описание ЛЛ

Колба большинства ламп всегда имела цилиндрическую форму, но сейчас она может быть в виде сложной фигуры. На торцах в нее вмонтированы электроды, конструктивно похожие на некоторые спирали ламп накаливания, изготовленные из вольфрама. Они подпаяны к расположенным снаружи штырькам, на которые подается напряжение.

Газовая электропроводная среда внутри ЛЛ имеет отрицательное сопротивление. Оно проявляется в снижении напряжения между противоположными электродами при росте тока, который необходимо ограничивать. Схема включения люминесцентной лампы содержит балластник (дроссель), основное назначение которого — создание большого импульса напряжения для ее зажигания. Кроме него в ЭмПРА входит стартер — лампа тлеющего разряда с размещенными внутри нее двумя электродами в среде инертного газа. Один из них изготовлен из В исходном состоянии электроды разомкнуты.

Принцип работы ЛЛ

Стартерная схема включения люминесцентных ламп работает следующим образом.

1. На схему подается напряжение, но сначала через ЛЛ ток не идет из-за большого сопротивления среды. По спиралям катодов ток проходит и разогревает их. Кроме того, он поступает также на стартер, для которого подаваемого напряжения достаточно, чтобы внутри возник тлеющий разряд.
2. При разогреве контактов пускателя от проходящего тока биметаллическая пластина замыкается. После этого проводником становится металл, и разряд прекращается.
3. Биметаллический электрод остывает и размыкает контакт. При этом дроссель выдает импульс высокого напряжения из-за самоиндукции, и ЛЛ зажигается.
4. Через лампу идет ток, который затем в 2 раза уменьшается, поскольку напряжение на дросселе падает. Его недостаточно для повторного запуска стартера, контакты которого остаются разомкнутыми при горении ЛЛ.

Схема включения двух установленных в одном светильнике, предусматривает использование для них одного общего дросселя. Они подключаются последовательно, но на каждой лампе установлено по одному параллельному стартеру.

Недостатком светильника является отключение второй лампы, если одна из них вышла из строя.

Важно! С люминесцентными лампами необходимо использовать специальные выключатели. У бюджетных устройств стартовые токи большие, и контакты могут залипать.

Бездроссельное включение люминесцентных ламп: схемы

Несмотря на дешевизну, электромагнитные балласты имеют недостатки. Они и явились причиной создания электронных схем зажигания (ЭПРА).

Как запускается ЛЛ с ЭПРА

Бездроссельное включение люминесцентных ламп производится через электронный блок, в котором формируется последовательное изменение напряжения при их зажигании.

Достоинства электронной схемы запуска:

• возможность пуска с любой временной задержкой;
• не нужны массивный электромагнитный дроссель и стартер;
• отсутствие гудения и моргания ламп;
• высокая светоотдача;
• легкость и компактность устройства;
• больший срок эксплуатации.

Современные электронные балласты обладают компактными размерами и низким потреблением энергии. Их называют драйверами, помещая в цоколь малогабаритной лампы. Бездроссельное включение люминесцентных ламп позволяет использовать обычные стандартные патроны.

Система ЭПРА преобразует сетевое переменное напряжение в высокочастотное. Сначала разогреваются электроды ЛЛ, а затем подается высокое напряжение. При высокой частоте повышается КПД и полностью исключается мерцание. Схема включения может обеспечивать или с плавным увеличением яркости. В первом случае срок эксплуатации электродов существенно сокращается.

Повышенное напряжение в электронной схеме создается через колебательный контур, приводящий к резонансу и зажиганию лампы. Запуск совершается намного легче, чем в классической схеме с электромагнитным дросселем. Затем также снижается напряжение до необходимого значения удерживания разряда.

Выпрямление напряжения осуществляется после чего оно сглаживается параллельно подключенным конденсатором С 1 . После подключения к сети сразу заряжается конденсатор С 4 и пробивается динистор. Запускается полумостовой генератор на трансформаторе TR 1 и транзисторах Т 1 и Т 2 . При достижении частоты 45-50 кГц создается резонанс c помощью последовательного контура С 2 , С 3 , L 1 , подключенного к электродам, и лампа зажигается. В этой схеме также есть дроссель, но с очень малыми габаритами, позволяющими поместить его в цоколь лампы.

ЭПРА имеет автоматическую подстройку под ЛЛ по мере изменения характеристик. Через некоторое время для изношенной лампы требуется повышение напряжения для зажигания. В схеме ЭмПРА она просто не запустится, а электронный балласт подстраивается под изменение характеристик и тем самым позволяет эксплуатировать устройство в благоприятных режимах.

Преимущества современных ЭПРА следующие:

• плавное включение;
• экономичность работы;
• сохранение электродов;
• исключение мерцания;
• работоспособность при низкой температуре;
• компактность;
• долговечность.

Недостатками являются более высокая стоимость и сложная схема зажигания.

Применение умножителей напряжения

Способ дает возможность включать ЛЛ без электромагнитного балласта, но применяется преимущественно для продления жизни лампам. Схема включения сгоревших люминесцентных ламп позволяет им проработать еще некоторое время, если мощность не превышает 20-40 Вт. При этом нити накала могут быть как целыми, так и перегоревшими. В обоих случаях выводы каждой нити накала нужно закоротить.

После выпрямления напряжение удваивается, и лампа загорается моментально. Конденсаторы С 1 , С 2 выбираются под рабочее напряжение 600 В. Их недостаток заключается в больших габаритах. Конденсаторы С 3 , С 4 устанавливают слюдяные на 1000 В.

ЛЛ не предназначена для питания постоянным током. Со временем ртуть скапливается около одного из электродов, и свечение ослабевает. Для его восстановления изменяют полярность, перевернув лампу. Можно установить переключатель, чтобы ее не снимать.

Бесстартерная схема включения люминесцентных ламп

Схема со стартером требует долгого разогрева лампы. Кроме того, его иногда приходится менять. В связи с этим существует другая схема с подогревом электродов через вторичные обмотки трансформатора, который также выполняет функцию балласта.

Когда производится включение люминесцентных ламп без стартера, на них должно быть обозначение RS (быстрый старт). Светильник со стартерным запуском здесь не подойдет, поскольку его электроды дольше разогреваются, и спирали быстро перегорят.

Как включить сгоревшую лампу?

Если спирали вышли из строя, ЛЛ можно зажечь без умножителя напряжения, используя обычную схему ЭмПРА. Схема включения перегоревшей люминесцентной лампы незначительно изменяется по сравнению с обычной. Для этого к стартеру последовательно подключают конденсатор, а штырьки электродов замыкают накоротко. После такой небольшой переделки лампа проработает еще какое-то время.

Заключение

Конструкция и схема включения люминесцентной лампы постоянно совершенствуется в сторону экономичности, уменьшения размеров и повышения срока службы. Важно правильно ее эксплуатировать, разбираться во всем многообразии выпускаемых типов и знать эффективные способы подключения.

Уважаемые посетители!!!

Данный способ подключения люминесцентного светильника должен быть всем хорошо знаком, в частности, для профессиональных электриков. При такой схеме включения люминесцентного светильника присутствует одна характерная особенность способа такого подключения, — с которой вам предстоит ознакомиться. Информация, представленная в этой теме, имеет место в обучении студентов по профессии «Электромонтажник электрических сетей и электрооборудования», — преподавательской деятельностью которой я занимаюсь в настоящее время.

Как включить люминесцентную лампу-без дросселя

На рисунке показаны два способа подключения люминесцентных светильников:

принципиальная схема включения люминесцентной лампы со стартерным зажиганием (рис.1, а) и схема включения люминесцентной лампы без дросселя (рис.1, б).

Для обоих схем включения люминесцентных ламп, импульсом повышенного напряжения, способствующему образованию дугового разряда в лампах (необходимого для их зажигания) служат: дроссель LL и лампа накаливания EL2.

Во второй схеме (рис.1,б) представлена схема включения люминесцентной лампы с использованием лампы накаливания (вместо дросселя). В данной схеме присутствует наличие токоведущего провода, один конец которого присоединен к одному из выводов электродов люминесцентной лампы. Вместо токоведущего провода можно использовать широкую полосу фольги, которая имеет такое же электрическое соединение как и провод. Соответственно, как сам отрезок провода, так и полоса фольги, должны быть закреплены по концам колбы металлическими хомутиками под диаметр колбы (люминесцентной лампы).

На этом пока все. Следите за рубрикой.

Ультрафиолет лампы ДРЛ»>

Сейчас химия на основе фотокатализаторов получает большое распространение. Разнообразные клеи лаки, фоточувствительные эмульсии и прочие интересные достижения химической промышленности. К сожалению, промышленные установки для УФ стоят приличных денег.

А что, делать если хочется только попробовать химию? подойдёт или нет? Для этой цели покупать фирменные устройства за N килобаксов, слишком кучеряво…

На территории бывшего СССР обычно из положения выходят добывая кварцевые трубки из лам типа ДРЛ, иметься целая линейка лам от ДРЛ-125 до ДРЛ-1000 с помощью них можно получить достаточно мощное излучение, этого излучения обычно хватает для большинства эпизодических задач. Типа отвердеть клей или лак раз в месяц, или засветить фоторизист.

Как добывать трубку из ламп ДРЛ, как это делать безопасно, написано много информации. Хочется коснуться другого аспекта, а именно запуска этих ламп с минимальными финансовыми затратами.

Штатно для запуска используется специальный дроссель с увеличенных магнитным рассеянием. Но даже он не всегда доступен, а т.к. он тяжёлый то обычно в регионы доставка влетает в копеечку. Дроссель на 700W + доставка тянет на 100$. Что для варианта попробовать, тоже, так не разу не дешёво.

Немного теории:

Основной проблемой запуска ртутных ламп являться наличие дугового разряда. Причём холодная лампа и горячая имеют принципиально разное сопротивление горящей дуги. Примерно от единиц Ом до десятков Ом. Соответственно для этого и служит дроссель который ограничивает ток во время запуска и работы лампы. Надо признать, что дроссель является достаточно архаичным инструментом, и для дорогих и мощных лам применяемых в UF-сушилках (несколько килловат мощности, и несколько тыс. долларов за лампу) применяют блоки электронной стабилизации горения дуги. Эти блоки позволяют более точно выдерживать параметры горения дуги продлевая тем самым жизнь лампы, и уменьшая проблемы при отверждении. Даже для архаичной ДРЛ производитель пишет, разброс напряжения не более 3% в противном случае уменьшение срока службы.

Как запустить Лампу ДРЛ без дросселя подручными средствами?

Ответ простой, надо всё го лишь ограничить ток, на всех режимах работы, начиная с разогрева, и заканчивая рабочим режимом. Ограничивать будем резистором.

Но так как резистор надо очень мощный, будем использовать имеющиеся под рукой нагревательные приборы (лампы накаливания, утюги, чайники, тены для нагрева воды, ручные кипятильники и т.д.) Это звучит смешно, но это будет работать и выполнять свои задачи.

Единственный недостаток, это перерасход электричества, т.е. если мы запустим лампу ДРЛ на 400W на балласте будет выделяться в тепло около 250W. Но думаю для задачи попробовать ультрафиолет, или для эпизодических работ это несущественно.

Почему так никто не делал?

Почему никто, существуют лампы ДРБ в которых использован именно этот принцип. Рядом с кварцевой трубкой, расположена нить накаливания обычной лампочки.

А писатели в интернете видимо не учили в школе физику. Ну конечно ещё один маленький нюанс, нужна цепь прогрева, т.е. греем лампу одним резистором, а на рабочий режим выводим другим. Но думаю, с выключателем и двумя проводками многие справятся:)

Итак схема:

Так, для многих правильные схемы, это тёмный лес, постарался изобразить в картинках. Более приближенно к жизни.

Как это работает?

1) Этап прогрева, выключатель должен быть обязательно разомкнут!!! Включаем лампу в сеть. Лампа накаливания начинает ярко светиться, трубка в лампе ДРЛ начинает мерцать и медленно разгораться. Минут через 3..5 трубка в лампе уже начнёт светить достаточно ярко.

2) Второе замыкаем выключатель на основной балласт, ток ещё увеличиться и ещё через 3 мин лампа выйдет на рабочий режим.

Внимание суммарно на нагрузке лампы + утюги чайники и т.д. будет выделять мощности сопоставимые с мощностью лампы. Утюг допустим, может отключиться встроенным термореле, и мощность лампы ДРЛ снизиться.

Для большинства такая схема будет очень сложной, особенно для тех у кого нет прибора для замера сопротивления. Для них я ещё более упростил схему:

Запуск простой, выкручиваем лампы, оставляем только нужное количество (1-2шт) для запуска горелки, и по мере прогрева начинаем вкручивать. Для мощных лам ДРЛ можно использовать в качестве резистора трубчатые галогенные лампы.

Теперь самое сложное:

Наверно, уже многие поняли, что лампы и нагрузки надо как то подбирать? Безусловно, если взять какой то утюг и подключить к лампе ДРЛ-125 от лампы ничего не останется, а вы получите ртутное заражение. К стати, тоже самое будет, если вы возьмете для лампы ДРЛ-125 дроссель от ДРЛ-700. Т.е. мозг всё таки надо включать!!!

Несколько простых правил, что бы сберечь силы нервы и здоровье:)

1)Ориентироваться на шильдики приборов нельзя, нужно замерять реальное сопротивление омметром и делать вычисления. Либо использовать с запасом прочности, выбирая чуть меньшую мощность чем можно.

2)Замерять сопротивление ламп накаливания бесполезно, холодная спираль имеет в 10 раз меньшее сопротивление, чем горячая. Лампы накаливания худший выбор, приходиться ориентироваться по надписи на лампе. И не в коем случае не включаете нагрузку из лам накаливания разом, вкручивайте их по 1-штуке, уменьшая броски тока. Так как подозреваю, что это будет самый популярный способ включения лампы ДРЛ без дросселя. Снял ролик для примера.

3)Из общих соображений для начала разогрева лампы ДРЛ используйте нагрузку не сильно больше её номинальной мощности. Для примера ДРЛ-400 для прогрева используйте 300-400ват.

Таблица для разных ламп:

Тип лампы	V-дуги	I-дуги	R-дуги	Баластный резистор	Надпись на баласте\утюге\лампе\тэн	Тепло на баласте при работе
ДРЛ-125	125 В	1 А	125 Ом	80 Ом	500 Вт	116 Вт
ДРЛ-250	130 В	2 А	68 Ом	48 Ом	1000 Вт	170 Вт
ДРЛ-400	135 В	3 А	45 Ом	30 Ом	1600 Вт	250 Вт
ДРЛ-700	140 В	5 А	28 Ом	17 Ом	2850 Вт	380 Вт

Комментарии к таблице:

1 — наименование лампы.
2 – рабочее напряжение на прогретой лампе.
3 – номинальный рабочий ток лампы.
4 – примерное рабочее сопротивление лампы в разогретом состоянии.
5 – сопротивление балластного резистора для работы на полную мощность.
6 – примерная мощность написанная на шильдике устройства (тэны, лампы и т.д.) которое будет использовано в качестве балластного резистора.
7 – мощность в ватах, которая будет выделяться на балластном резисторе, или устройстве его заменяющем.

Если сложно, или вам кажется, что это не будет работать. Снял ролик, в качестве примера лампа ДРЛ-400 запускаю её тремя лампами по 300вт (обошлись мне по 30руб штука). Мощность на лампе ДРЛ получилась около 300W потери на лампах накаливания 180W. Как видно ничего сложно нет.

Теперь ложка дёгтя:

К сожалению, использовать горелки от ламп ДРЛ в коммерческом применении не так просто как кажется. Кварцевая трубка в лампах ДРЛ выполнена из расчётов работы в среде инертного газа. В связи с этим введены некоторые технологические упрощения в производстве. Что незамедлительно сказывается на сроке службы, как только вы разбиваете внешний баллон лампы. Хотя конечно с учётом дешевизны (Ватт\рубль) ещё не известно, что более выгодно специализированные лампы, или постоянно меняемые излучатели из ДРЛ. Перечислю, основные ошибки при проектировании всяких устройств из ламп ДРЛ:

1) Охлаждение лампы. Лампа должна быть горячая, охлаждение только косвенное. Т.е. охлаждать надо отражатель лампы а не лампу саму. Идеальный вариант засунуть излучатель в кварцевую трубку, и охлаждать внешнюю кварцевую трубку, а не сам излучатель.

2) Использование лампы без отражателей, т.е. разбили колбу и вкрутили лампу в патрон. Дело в том, что при таком подходе лампа не прогревается до рабочих температур, идёт сильная деградация и уменьшение срока службы в тысячи раз. Лампу надо поставить как минимум в U-образный отражатель из алюминия, что бы поднять температуру вокруг лампы. И заодно сфокусировать излучение.

3) Борьба с озоном. Ставят мощные вентиляторы вытяжки, и если поток идёт сквозь лампу, то получаем охлаждение. Надо разрабатывать косвенный отвод озона, что бы забор воздуха\озона шёл в как можно дальше от лампы.

4) Топорность при обрезке цоколя. При добывании излучателя, надо действовать максимально осторожно, иначе микротрещины в местах подключения проводников к лампе разгерметизируют её за десяток часов горения.

Очень частый вопрос про спектр излучения кварцевой колбы от ламп ДРЛ . Потому как некоторые производители химии пишут спектр чувствительности своих фотоинициаторов.

Так УФ излучатель лампы ДРЛ находиться в средней точке между высоким и очень высоким давлением у неё несколько резонансов в диапазоне от 312 до 579нм. Основные спектры резонанса выглядят примерно так.

Так же хочется отметить, что большинство доступных оконных стёкол отрежут спектр лампы с низу до 400нм с коэффициентом затухания 50-70%. Учитывайте это при проектировании установок экспонирования отверждении и т.д. Либо ищите химически чистые стёкла с нормированными показателями пропускания.

Хочется напомнить используйте средства защиты при работе с UF излучением, вот пару роликов для просмотра.

Первый ролик. Обращаем внимание на инопланетянина таскающего оттиски к сушке со снятым чехлом, вот так вот защищаться приходиться от UF излучения.

Второй ролик ручная сушилка для лака. К сожалению не сказано, что нужна вытяжка, озон не сильно полезен…

Ну что, ещё не страшно тогда продвигаемся дальше. А как быть бедным полиграфистам\шелкографам которые решили попробовать современные UF краски. Цены от фирменных сушилок захватывают дух, а если перевести в рубли, то просто прибивают.

Думаю многие пробовали сушить ДРЛ трубками, и ничего не получалось, ну кроме некоторых сортов лака.

В общем продолжение следует.

Читайте мои обзоры о принтерах и прочем оборудовании на моём следите за обновлениями.

Балласт для люминесцентных ламп — Stack Exchange

У меня в гараже есть пара старых люминесцентных ламп. Один работает нормально. Он имеет обычную схему балласта с последовательным дросселем вместе с конденсатором коррекции коэффициента мощности, подключенным между L и N.

Другой работает в течение нескольких минут, но затем издает тревожный шум. Это говорит о том, что что-то внутри перегревается. Так было с тех пор, как он был установлен.

Когда я открыл светильник, я обнаружил, что вместо обычного балласта в нем есть конденсатор, включенный ПОСЛЕДОВАТЕЛЬНО с дросселем. Конденсатор 8,4 мкФ, и маркировка указывает, что он содержит внутренний резистор.

Я провел измерения дросселя и конденсатора с помощью моста LCR. L = 500 мГн, R = 22 Ом. C = 8,4 мкФ, R = 2 кОм.

Я не понимаю, как работает этот необычный балласт. Его неправильно подключили? Внутренний резистор 2K внутри конденсатора нагревается? Если бы конденсатор был подключен напрямую к 230 В, как обычно, внутренний резистор 2 кОм рассеивал бы около 26 Вт!

Я попробовал симуляцию в LTSpice, чтобы получить некоторое представление о рассеиваемой мощности на внутреннем резисторе конденсатора. Моделирование люминесцентной лампы сложно, поэтому для простоты я предполагаю, что она ведет себя как 100-омный резистор после удара лампы.

Согласно моделированию, при подаче 230 В среднеквадратичного значения мощность, рассеиваемая в «лампе», составляет около 63 Вт, что, вероятно, соответствует действительности. Рассеиваемая мощность на внутреннем резисторе конденсатора составляет около 40 Вт, что кажется слишком большим. Может ли быть так, что внутренний резистор конденсатора со временем изменился и стал намного меньше, чем должен быть?

Вот модель LTSpice (трубчатые нагреватели и стартер не включены)

Вот более обычная схема балласта, включая конденсатор коррекции мощности (также показаны стартер и нагреватели):-

Ниже я нашел статью, в которой описывается двухтрубная система опережения-запаздывания, упомянутая Neil_UK.

https://sound-au.com/lamps/fluorescent.html

В моем случае это только одна трубка, хотя информация внутри фитинга предполагает, что есть варианты с двумя трубками, у которых есть пара гнезд на каждом конце.

Резистор, включенный параллельно конденсатору, не упоминается.

Вот моя попытка аппроксимировать рассеиваемую мощность в резисторе 2K…

Я использую цифры, опубликованные в следующей статье в формате PDF: —

https://www.google.com/url?sa=t&rct=j&q=&esrc=s&source=web&cd=&ved=2ahUKEwiRpp6s6fj5AhWOgVwKHeqZArwQFnoECAMQAQ&url=https://www.kupferinstitut .de/fileadmin/user_upload/kupferinstitut.de/de/Documents/Shop/Verlag/Downloads/Anwendung/Elektrotechnik/s180FluorescentLamps.pdf&usg=AOvVaw366LAFMLSgN8FigtYxjWIC

В статье указано, что ток в лампе мощностью 58 Вт составляет 0,67 А. Это не объясняет, как получена эта цифра, но он, кажется, знает, о чем говорит 🙂 Я предполагаю, что он имеет в виду среднеквадратичное значение 0,67 А.

На самом деле у меня есть лампа мощностью 85 Вт, но для расчетов я приму 58 Вт.

Ссылаясь на схему, у нас есть общий ток 0,67 A rms, протекающий через конденсатор и параллельный резистор. Для простоты я буду предполагать, что ток синусоидальный (статья в формате PDF указывает, что это разумное приближение).

Отсюда, если вычислить ток, протекающий через резистор, вы получите пиковое значение около 170 мА или среднеквадратичное значение 120 мА (при условии синусоиды). Я проверил это с помощью LTspice, используя резистор 180 Ом для имитации лампы (что дает требуемый общий ток 0,67 А (среднеквадратичное значение). 92*R, получаем мощность рассеивания на резисторе около 29 Ватт. Для лампы мощностью 85 Вт это будет больше похоже на 42 Вт.

Если это так, то резистор внутри конденсатора будет сильно нагреваться.

Еще одной возможной причиной неисправности может быть периодическое замыкание дроссельной заслонки, проявляющееся только при прогреве. Я провел кольцевой тест, используя прицел. Форма волны затухает довольно быстро после примерно 3 циклов. Без заведомо хорошего дросселя, с которым можно было бы сравнить, я не уверен, выглядит он нормально или нет.

Зачем нужен дроссель для люминесцентных ламп: устройство + схема подключения

Согласитесь: дополнительные приборы, без которых система освещения вполне может работать, покупать и устанавливать нет необходимости. К таким устройствам сомнения можно отнести дроссель для люминесцентных ламп. Не знаете, нужен ли он в схеме подключения или можно обойтись без него?

Мы поможем Вам разобраться с вопросом. В статье подробно описаны особенности, назначение дросселя и функции, которые он выполняет. Представлены фото и схема подключения, которые помогут самостоятельно собрать люминесцентную лампу и запустить ее, правильно подключив все компоненты к электрической цепи.

В помощь домашнему мастеру мы подобрали серию видеороликов, содержащих рекомендации по подключению люминесцентных ламп, а также правильному выбору дросселя в зависимости от типа лампы.

Содержание статьи:

• Назначение и дроссельное устройство
  • Назначение балласта в цепи
  • Из чего состоит балласт?
• Схема + самоподключение
• Перегрев дросселя и возможные последствия
• Выводы и полезное видео по теме

Назначение и дроссельное устройство

Разрядные лампы, представителем которых является люминесцентная разновидность, не могут зажигаться как обычно, давая электричество. Они просто не будут работать. Чтобы получить свечение этого типа источника, вам нужно будет дополнительно использовать балласты.

Назначение балласта в цепи

Получается, что для функционирования люминесцентной лампы необходимо не только обеспечить протекание тока, но и подать на нее напряжение.

Следовательно, в схеме включения используется балласт — сопротивление. Он включен последовательно с лампой и предназначен для ограничения тока, протекающего через ее электроды.

Его роль могут выполнять различные электрические компоненты:

• в случае постоянного тока это резисторы;
• с переменником, дросселем, конденсатором и резистором.

Среди этих устройств наиболее удачным вариантом является дроссель. Он имеет реактивное сопротивление без выделения избыточного тепла. Он способен ограничивать ток, предотвращая его лавинообразное нарастание при включении в сеть.

Галерея изображений

Фото

Дроссель ограничивает величину переменного тока до требуемых параметров. В импульсных силовых цепях его назначение — блокировать резкие выбросы от трансформатора, пропуская сглаженное напряжение

Применяется для реализации высокочастотных электрических цепей. Более того, они часто не используют сердечники. Исполнение может быть одно- или многослойным.

Использование магнитных сердечников не случайно. Он позволяет значительно уменьшить размеры самого индуктора при тех же параметрах индуктивности. На высоких частотах используются ферритовые и магнитодиэлектрические составы. Кольцевые сердечники обеспечивают высокую индуктивность

В диапазоне длинных и средних волн для обеспечения требуемых/заданных параметров электрической цепи используется специальная конструкция элемента — секционная обмотка провода

Дроссель в коммутационных цепях электропитания

Высокий Ограничитель частоты

Кольцевой сердечник

Провод секционной обмотки

Дроссель является не только неотъемлемым элементом схемы включения стартера, он выполняет следующие функции:

• способствует созданию безопасного и достаточного для конкретной лампочки тока, что обеспечивает быстрый нагрев ее электродов при розжиге;
• импульс повышенного напряжения, генерируемый в обмотке, способствует разряду в люминесцентной лампе;
• обеспечивает стабилизацию разряда при номинальном значении электрического тока;
• способствует безаварийной работе лампочки, несмотря на периодически возникающие в сети перепады напряжения.

Необходим для функционирования дросселя. Поэтому при покупке данного электромеханического компонента следует обращать внимание на технические параметры, которые должны соответствовать характеристикам лампочки.

При выборе электромеханического балласта, который также называют дросселем или ограничителем тока, имеют значение не только технические параметры, но и репутация производителя — неизвестные китайские фирмы могут предложить ограничитель, реальные характеристики которого значительно ниже заявленных

Из чего состоит балласт?

Катушка индуктивности, используемая в схемах включения ламп люминесцентного типа, представляет собой не что иное, как намотку провода на сердечник — катушку индуктивности. Именно его промышленное исполнение носит в электротехнике название дросселя, что дословно переводится как «ограничитель».

Различные типы обмоток с различными сердечниками, отличающиеся размерами, формой и внешним видом. Индуктивность конкретного изделия напрямую зависит от толщины провода, плотности расположения витков в моталке и их количества, формы сердечника и других параметров

Дроссель с необходимыми техническими характеристиками производится в промышленных условиях, поэтому у потребителя не возникнет проблем при выборе подходящего варианта, соответствующего параметрам подключаемой лампочки.

Более того, обладая навыками сборки различных электроприборов, соответствующих комплектующих и электроинструмента, можно попробовать самостоятельно соорудить катушку с нужной индуктивностью.

На схемах изображение дроссельной заслонки может отличаться. В схемах подключения люминесцентных ламп чаще всего можно встретить вариант L6 — обмотка с магнитопроводом на ферритовом сердечнике

Дроссель состоит из следующих элементов:

• проволока в изоляционном материале;
• сердечник — чаще всего ферритового типа или из другого материала;
• литейная масса , компаундная — содержит стойкие к горению вещества, что обеспечивает дополнительную изоляцию витков обмоточного провода;
• корпус в котором размещена обмотка — изготовлен из термостойких полимеров.

Наличие последнего элемента зависит от особенностей и характеристик конкретной модели токоограничителя.

Участвуя в схеме зажигания газоразрядной лампы совместно со стартером, индуктивное сопротивление в виде дросселя ограничивает силу тока в момент подачи напряжения на лампу и образование ЭДС самоиндукции в сумме 1000 В обеспечивает его зажигание и стабилизирует горение дуги

Схема стартера несовершенна, хотя и показывает отличный результат. Но мерцание лампочки, шум дроссельной заслонки и ее большие размеры, а также фальстарт из-за ненадежности привели к изобретению более совершенного варианта управления балластом — электронного.

ЭПРА в процессе функционирования способствуют снижению потерь мощности до 50%, спасают от мигалок. Их использование позволило уменьшить массу дросселей, а также значительно увеличить отдачу осветительного прибора.

Правда, стоимость ЭПРА значительно выше ЭМПРА, и приобретать его нужно у производителей с отличной репутацией — таких как Philips, Osram, Tridonic и других.

Схема + самоподключение

Просто так люминесцентную лампу включить нельзя — нужен зажигатель и ограничитель тока. В миниатюрных моделях производитель предусмотрительно встроил все эти элементы в корпус и потребителю остается только вкрутить изделие в подходящий патрон для светильника/люстры и щелкнуть выключателем.

А для более крупных изделий понадобится , который бывает как электромеханического, так и электронного типа. Чтобы правильно его подключить, обеспечив безаварийную работу устройства, необходимо знать порядок подключения отдельных элементов к электрической цепи.

Схема подключения люминесцентной лампочки (ЛЭ) с помощью дроссельного устройства, где ЛЛ — дроссель, СВ — стартер, С1, С2 — конденсаторы

Верно, имея схему, но не имея практического опыта выполнения подобного рода работы, справиться с задачей будет сложно. Более того, если подключение требуется выполнить вне дома – в коридоре учебного заведения или другого общественного учреждения – то несанкционированное вмешательство в работу электросети может обернуться проблемами.

Для этого в штате учреждений должен быть электромонтер, работающий на постоянной основе или обслуживающий учреждение по мере возникновения потребности в его услугах.

На схеме реализовано последовательное соединение двух люминесцентных ламп. Существенная проблема — если один из них сломается/перегорит, то второй тоже не будет работать

Рассмотрим пошаговое подключение двух трубчатых ЛЛ к сети по схеме пускателя. Зачем вам 2 пускателя, дросселирующий элемент, тип которого обязательно должен соответствовать типу лампочек.

А также следует обратить внимание на суммарную мощность пускателей, которая не должна превышать этот параметр для дросселя.

Фотогалерея

Фото

Сначала в корпус лампы помещаются патроны — по 2 на каждый. И такие же механизмы крепления 2-х стартеров. Эти детали оснащены клеммными колодками.

В держатели нужно аккуратно поставить каждую ЛЛ трубчатого типа, стараясь не сломать колбу. Все действия следует производить при отключенном от сети светильнике.

Чтобы собрать электрическую схему, нужно запастись более короткой и длинной проводкой. Короткая жила вставляется в разъем держателя стартера

Второй конец подключается к одному из монтажных отверстий первой люминесцентной лампы. Важно обеспечить надежный контакт.

Во второе гнездо держателя для первого пускателя нужно вставить длинный провод, хорошо зафиксировав его там. Чтобы сердечник не мешал, его следует аккуратно уложить в полость лампы

Второй конец этого длинного провода необходимо поместить и зафиксировать в одном из гнезд второго держателя первого ЛЛ. Причем этот разъем должен иметь симметричное отверстие на противоположной стороне лампочки, в котором находится сердечник исходящий от стартера уже зафиксирован

Теперь нам нужно соединить первый ЛЛ со вторым. Для этого нужно взять еще один короткий проводок — один его конец монтируется в свободный разъем первой лампочки, а второй подключается к ближайшему отверстию второго держателя ЛЛ

У первой лампочки с обратной стороны есть еще один пустой разъем. Он будет использоваться для питания цепи — необходимо подключить жилу силового кабеля, который в дальнейшем будет включен в сеть

Установка патронов

Установка ламп в патроны

Подсоединение короткого провода к патрону стартера

Проверка исправности собранной схемы

Соединение длинного троса пускового патрона с ЛЛ

Второй конец жилы от пускателя крепится ко второму патрону лампы

Соединение первой лампы со второй в одну цепь

Соединение кабеля питания

При подключении кабеля питания к лампе важно помнить, что дроссель отвечает за ограничение тока.

Значит, через него нужно будет подключить фазную жилу, а нулевой провод – к лампочке.

Фотогалерея

Фото

Вторую жилу от силового кабеля необходимо вставить в разъем электромеханического балласта, который также называют индуктором. Правильное отверстие выбирается исходя из обозначений, нанесенных на его корпус

Теперь нам предстоит заняться дальнейшим формированием цепи, соединяющей второй ЛЛ со вторым пускателем, а точнее с его держателем. Для этого возьмите еще одну короткую жилу и вставьте один ее конец в патрон патрона, а другой – в отверстие крепления стартера

Аналогичную процедуру необходимо проделать с другой стороны трубчатого люминесцентного, также используя короткий проводка. Особое внимание следует обратить на надежность созданного контакта — чтобы ничего не болталось

Осталось завершить формирование цепи, используя еще одну длинную жилу, конец которой будет подключен к свободному гнезду держателя второй лампочки, а второй к отверстию дроссельной детали

Теперь нужно закрепить все элементы схемы, необходимые для работы собранной системы. Для этого возьмите 2 купленных заранее стартера. Важно, чтобы их тип и мощность соответствовали параметрам ЛЛ

Каждый пускатель, который еще называют пускателем, следует ставить в заранее подготовленные держатели, к которым уже успели подключить провода. Этот элемент представляет собой небольшую колбу с двумя электродами — жестким и гибким биметаллическим 9.0003

Второй стартер аналогичным образом крепится в полости держателя, расположенного с противоположной стороны рядом с дроссельной заслонкой. От одного балластного элемента 36 Вт можно запитать 2 лампочки

Осталось самое интересное — проверить собранную схему в действии, подключив силовой кабель к электрической сети. Если все сделано правильно, то две ЛЛ заведутся и начнут светить. В противном случае они никак не отреагируют.

Фазная жила силового кабеля подключается к дросселю

Подключение второй лампы ко второму стартеру

Подключение к цепи второй стороны лампы

Подключение второй лампы с дросселем

Один стартер на каждую лампочку

Установка стартеров в патроны

Дроссель один на две лампочки

Проверка исправности собранной схемы

Подобная схема подключения актуальна для крупных осветительных приборов. Что касается компактных моделей, то они снабжены встроенным спусковым механизмом и механизмом регулировки – миниатюрно смонтированы внутри корпуса изделия.

В компактной люминесцентной лампе между цоколем и трубками со смесью газов находится небольшой балласт. Он отлично справляется с запуском устройства и может значительно превзойти другие элементы ЛЛ по сроку службы.

Перегрев дроссельной заслонки и возможные последствия

Использование лампочек с истекшим сроком службы, периодически вызывающих различные поломки, может привести к пожару. Подробно о том, как утилизировать использованные люминесцентные приборы.

Избежать возникновения пожароопасной ситуации поможет регулярный осмотр состояния осветительных приборов – визуальный осмотр, проверка основных узлов.

К окончанию службы лампы можно заметить значительный перегрев пускорегулирующих аппаратов — конечно температуру водой нельзя проверять, для этого следует пользоваться измерительными приборами. Нагрев может достигать 135 градусов и выше, что чревато печальными последствиями

При неправильном использовании может произойти взрыв колбы. . Мельчайшие частицы способны разлетаться в радиусе трех метров. Более того, они сохраняют свои зажигательные способности, даже падая с высоты потолка на пол.

Опасность представляет перегрев обмотки индуктора — аппарат состоит из различных видов материалов, каждый из которых имеет свои особенности. Например, производители пропитывают изоляционные прокладки сложными составами, некоторые элементы которых обладают неодинаковой горючестью и способностью к дымообразованию.

Даже семь оборотов дроссельной заслонки, при которых произошло короткое замыкание, могут стать пожароопасными. Хотя замыкание не менее 78 витков является высокой вероятностью возгорания, этот факт был установлен экспериментально

Помимо перегрева дросселирующего элемента, с люминесцентными лампами возможны и другие ситуации, представляющие опасность возгорания.

Это могут быть:

• проблемы, вызванные нарушением технологии изготовления ПРА, повлиявшие на конечное качество аппарата;
• плохой материал рассеивателя осветительного прибора;
• Цепь зажигания — со стартером или без, пожароопасность одинакова.

Следует помнить, что невнимательность при подключении, низкое качество контактов или элементов схемы, что чаще всего возникает при использовании очень дешевых устройств, купленных у неизвестных производителей, могут привести к проблемам.

Добросовестные компании дают гарантию на свою продукцию, а технические параметры устройств, указанные на корпусе или упаковке, соответствуют действительности. Этот факт напрямую влияет на срок службы как самого балласта, так и , с особенностями устройства и работы которого нас ознакомит рекомендованная нами статья.

Выводы и полезное видео по теме

Тонкости сборки схемы из двух ЛЛ с последовательным включением:
