Схемы подключения радиаторов отопления: Схемы подключения радиаторов, однотрубная и двухтрубная система

Возможные схемы подключения радиаторов Ogint, необходимые комплектующие для однотрубной и двухтрубной системы подключения

Эффективность системы отопления определяется правильностью подбора необходимого оборудования и схемы его подключения.

ТМ Ogint предлагает большой выбор радиаторов, трубопроводной арматуры и комплектующих. Широкий ассортимент оснащения позволяет подобрать все необходимые детали и элементы для прокладки и подключения различных систем отопления. Наши менеджеры помогут вам с оформлением заказа и подбором необходимых комплектующих, какую бы схему подключения вы ни выбрали. Для оптовых покупателей — существенные скидки и акции.

Нюансы и преимущества двухтрубной системы

Один из востребованных вариантов — двухтрубная схема. В этом случае радиаторы присоединяются к сети отопления с помощью двух магистралей: одна служит для транспортировки горячего теплоносителя, а вторая — для оттока остывшей воды. Популярность двухтрубной схемы подключения батарей обусловлена следующими факторами:

• возможностью использования отопительного оборудования для разного вида топлива;
• одинаковой температурой радиаторов, независимо от их удаления от источника тепла;
• вероятностью корректировки степени нагрева отдельных батарей и установки комфортной температуры в помещении.

В зависимости от способа монтажа двухтрубная система отопления бывает вертикальной и горизонтальной, а присоединение радиаторов осуществляется снизу, сбоку или по диагонали. Самым распространенным является боковое подключение, при котором к верхнему патрубку подводится труба с горячим теплоносителем, а к нижнему — с остывшей рабочей средой. Такой способ предусматривает расположение труб по одну сторону от батареи и предполагает минимальную потерю тепла, составляющую не более 5%.

Подключение к вертикальной двухтрубной системе

Вертикальная схема подключения радиаторов чаще используется при прокладке сети отопления в многоэтажных домах.

Она предусматривает присоединение всех элементов и приборов системы обогрева к вертикальному стояку и не склонна к образованию воздушных пробок.

Монтаж с помощью ручного и запорного клапанов

Для подключения такой системы помимо труб и радиаторов потребуются ручной и запорный клапан, а также соединительные элементы. Полный перечень необходимых комплектующих деталей представлен в таблице.

№	Наименование комплектующих элементов	Количество, шт.
1	Ручной клапан ДУ 15 — 1/2″	1
2	Муфта МПЛ (20х2) xG ½”НР	4
3	Клапан запорный ДУ 15 — ½”	1
4	Тройник стальной ¾” ВР x½” ВР х ¾” ВР	2
5	Муфта стальная 1” ВР x1” ВР	2
6	Сгон стальной 1” НР x1” НР	2
7	Труба МПЛ 20x 2	зависит от протяженности сети
8	Контргайка 1&rdquo	2

Подсоединение радиатора к стояку сети отопления осуществляется с помощью муфт, тройников и сгонов. Прочность фиксации трубопроводной арматуры обеспечивается за счет контргайки. Используя стальные муфты, устанавливают ручной и запорный клапаны.

Первый элемент трубопроводной арматуры подсоединяется к верхней трубе разводки сети обогрева и служит для плавной регулировки расхода теплоносителя при его прохождении через отопительный прибор. Запорный клапан подключается на выходе рабочей среды из радиатора и предназначен для балансировки системы. С его помощью осуществляют настройку расхода теплоносителя и ограничивают его доступ. Оба вида клапанов могут выполнять функции запорной арматуры, которая позволяет отключить радиатор от общей сети отопления для проведения ремонтных и профилактических работ.

Монтаж с использованием термостатического клапана

Подключение батарей отопления с применением термостатического клапана позволяет регулировать температуру в помещении и обеспечивает экономный расход тепловой энергии, что позволяет снизить затраты на обогрев. Спецификация необходимого оборудования приведена в таблице.

Для подсоединения радиаторов к стоякам отопительной сети используют стальные тройники, сгоны и муфты. Фиксация трубопроводной арматуры осуществляется с помощью контргайки.

Непосредственно к батареям подключают:

• Терморегулятор. Он состоит из термостатического клапана и термостатической головки, которые позволяют регулировать температуру воздуха в помещениях и поддерживают ее на заданном уровне с точностью до 1 °C. Монтаж элементов терморегулятора выполняют с помощью муфты, устанавливая клапан и головку на верхней трубе разводки отопительной сети.
• Запорный клапан. Устанавливается на нижней трубе, по которой перемещается охлажденный теплоноситель. Запорный клапан используют при первичной балансировке отопительной системы. Он служит для монтажной настройки расхода рабочей среды и позволяет перекрывать поток теплоносителя и отключать батареи при проведении профилактических работ или ремонта.

Термостатические клапаны Ogint для вертикальной двухтрубной системы обогрева рассчитаны на функционирование при возможных перепадах давления. Они отличаются повышенным гидравлическим сопротивлением и имеют проходное сечение оптимального размера. Нормативный срок службы изделий составляет до 30 лет при максимальной температуре теплоносителя до +110 °C.

Для эффективного функционирования термостатического клапана его следует устанавливать перпендикулярно панели радиатора. При этом прибор располагают таким образом, чтобы совпадали направления стрелки на корпусе и потока рабочей среды в сети. Во время отключения отопления терморегуляторы для защиты от загрязнений и деформации полностью открывают.

Подключение горизонтальной отопительной магистрали

Сеть отопления с горизонтальным подключением батарей обычно востребована в одноэтажных домах большой площади. Иногда она может использоваться и для обогрева двухэтажных зданий. При монтаже горизонтальной системы стояки располагают в коридорах или на лестничной клетке, а подача теплоносителя осуществляется сверху или снизу.

Первый вариант обеспечивает естественную циркуляцию рабочей среды и не требует дополнительного оснащения. Нижняя подача теплоносителя позволяет скрыть трубы, но нуждается в установке циркуляционного насоса. Систему с естественной циркуляцией можно использовать лишь при заглублении отопительного котла таким образом, чтобы он находился ниже уровня батарей. Радиаторы подключают к сети обогрева с помощью нижней, боковой или диагональной разводки. Для стравливания излишков воздуха при монтаже элементов горизонтальной магистрали на батареях устанавливают краны Маевского.

Другие виды подключения

Подсоединение радиаторов Ogint может также осуществляться путем нижнего подключения. Такой способ целесообразен в малоэтажных частных домах и загородных коттеджах при скрытой прокладке труб отопительной сети под полом. В этом случае потери тепла будут составлять до 10%.

Для нижнего подключения радиаторов Ogint помимо деталей, выпускаемых ТМ, можно использовать узлы Giacomini. Они представлены следующими комплектами оснащения:

• микрометрической группой с отсечным клапаном с регулируемым байпасом и угловым осевым клапаном;
• микрометрическим клапаном со встроенным компактным отсечным клапаном.

Оба узла нижнего подключения позволяют регулировать температуру батарей и могут применяться как в однотрубных, так и в двухтрубных сетях отопления.

Радиаторы и комплектующие детали для подключения системы обогрева, выпускаемые ТМ Ogint, производятся в соответствии с требованиями европейских стандартов и отличаются безупречным качеством. Оборудование для сети отопления адаптировано к российским условиям, сохраняя потребительские свойства и технические параметры в течение длительного времени. Для каждого типа радиаторов ТМ предлагает монтажные комплекты, кронштейны и другие аксессуары, упрощающие установку батарей и управление системой.

Схемы подключения радиаторов отопления — Авалон

В процессе монтажа батарей сотрудники компании «Авалон» используют разные схемы подключения радиаторов отопления в зависимости от количества секций в них и особенностей системы обогрева (однотрубная, двухтрубная). Слесари-сантехники по доступной цене подключают алюминиевые, стальные, чугунные, биметаллические батареи в квартирах, коттеджах, офисах. Мастера оперативно выполняют работы «под ключ» в любое время года.

Наиболее распространенные схемы

Схемы подключения радиаторов отопления

Боковое одностороннее подключение

При использовании этой схемы верхний и нижний патрубки радиатора присоединяются к трубе с одной стороны. Этот способ можно применять как при однотрубной, так и при двухтрубной системе обогрева. Такая схема подключения радиаторов отопления с успехом используется в многоэтажных зданиях с вертикальной подачей теплоносителя.

Существенная особенность этого вида – монтаж так называемого байпаса (перемычки) и двух кранов нужных для того, чтобы можно было снять батарею для ремонта или замены, не прерывая циркуляцию горячей воды по трубам в стояке. У одностороннего бокового подключения есть, тем не менее, небольшой минус – оно не рекомендуется для присоединения радиаторов с большим количеством секций, так как они будут плохо прогреваться.

Боковое одностороннее подключение

Боковое подключение с закольцовкой

По сути, этот метод ничем не отличается от упомянутого выше способа.   Радиатор таким же образом подключается к стояку с одной стороны. Однако в этом случае теплоноситель, пройдя по батарее, не поднимается выше, а отправляется вниз. Боковое подключение с закольцовкой – это оптимальный вариант для квартир или офисов, располагающихся на последних этажах здания. Упомянутая схема подключения радиаторов отопления также предполагает использование байпаса и двух кранов, чтобы оставалась возможность отключения и демонтажа батареи осенью или зимой без перекрытия подачи теплоносителя.

Боковое подключение с закольцовкой

Двухтрубное подключение

Такая схема используется в зданиях, в которых имеются два стояка: один для циркуляции нагретой воды, второй для ее оттока. Верхний патрубок подключается к «подаче», нижний присоединяется к «обратке». В этом случае байпас не используется, соответственно, работы по покраске, ремонту или замене радиаторов желательно проводить в теплое время года, когда в трубах отсутствует теплоноситель.

Двухтрубное подключение

Диагональное подключение с двух сторон

Эта схема применяется в том случае, когда устанавливаются батареи с большим количеством секций (12 и выше). Подающий контур присоединяется к верхнему патрубку радиатора, а отводящий – к нижнему, находящемуся с противоположной стороны. Такая система подключения дает возможность равномерно прогревать все секции, так как обеспечивает хорошую циркуляцию носителя тепла по всем секциям батареи.

Диагональное подключение с двух сторон

Нижнее подключение

Сразу оговоримся, что такие схемы редко используются в квартирах и офисах. Они больше подходят для коттеджей с автономными системами обогрева с принудительной циркуляцией жидкости. Радиаторы в таком случае подключаются к трубам снизу, а не с боков. Нижнее подключение также можно использовать как при одно-, так и при двухтрубных системах отопления. К этому же типу относится так называемое седельное подсоединение радиаторов (с нижних боков), однако оно используется достаточно редко, так как менее эффективно. Подходит тогда, когда работает система водяного обогрева пола и батареи подключаются к ней.

Нижнее подключение

Преимущества подключения радиаторов отопления от нашей компании

Сразу отметим тот факт, что без наличия навыков, опыта, инструмента, лучше не пытаться самостоятельно установить батареи, изучив лишь краткое изложение основных схем подключения радиаторов отопления. Доверьте все работы профессионалам, чтобы получить положительный результат и быть уверенными в качестве выполненных работ.

Стоимость того или иного варианта подключения Вы можете просмотреть здесь

Мы рекомендуем воспользоваться нашими услугами в силу следующих причин:

• опытные сотрудники, обладающие необходимой квалификацией;
• быстрое выполнение заказов в любое время года;
• привлекательная стоимость без необоснованных наценок;
• решение всех вопросов по согласованию с ЖЭУ;
• бесплатная доставка материалов, инструментов и радиаторов до объекта заказчика;
• гарантия на выполненные работы – 5 лет;
• гибкая система скидок;
• профессиональные консультации, предоставляемые специалистами;
• постоянное наличие комплектующих и батарей для систем отопления коттеджей и квартир;
• бесплатный выезд сантехника на объект в день обращения;
• составление сметы для прозрачности расходов;
• предоставление услуг по официальному договору.

Позвоните или напишите нам, чтобы получить больше информации и оставить заявку. Наши контактные данные: г. Екатеринбург, Чкалова 124; Бахчиванджи 2а-406; +7 (343) 328-08-68; WhatsApp\Viber: (922) 174-00-00; [email protected].

Варианты подключения радиаторов отопления и их различия

С каждым годом благосостояние многих россиян улучшается. На фоне этого заметно увеличение строительства частных домов для постоянного проживания, что в обязательном порядке требует устройства системы отопления. Людям, далеким от вопросов строительства практически невозможно самостоятельно выбрать схему подключения радиаторов и сделать последовательное подключение.

При неправильном подходе к решению этой задачи, система отопления будет работать на 30−50% слабее от запланированной мощности. Если нет возможности осуществить подсоединение радиаторов самостоятельно, но ознакомившись с информацией, какие схемы подключения отопительных приборов существуют, зная их плюсы и минусы, можно проконтролировать рабочий процесс, осуществляемый специалистами.

Прежде чем говорить о подключении радиаторов, следует определиться, по какой схеме была произведена разводка трубопровода в вашем загородном доме или городской квартире. Именно от расположения и типа разводки напрямую зависит подключение приборов отопления. При монтаже трубопровода в жилых помещениях применяют два основных вида разводки:

1. Однотрубный. По такой схеме, к радиаторам подключенным последовательно, теплоноситель переносится по подающей трубе, при этом постепенно остывая. Применяется в основном для создания системы отопления многоквартирных домов. Получила название — «ленинградка» и может осуществляться как в горизонтальном, так и в вертикальном положении. Единственное условие, все радиаторы должны быть расположены строго друг под другом, независимо от этажа. Подробное описание однотрубной системы отопления.
2. Двухтрубный. По такой схеме, подающая и отводящая теплоноситель трубы независимы друг от друга и замыкаются они на источнике подачи тепла, в качестве которого может быть использован газовый, электрический или твердотопливный котел. Именно такая схема разводки и применяется в жилых помещениях, так как происходит постоянная циркуляция теплоносителя по радиаторам системы отопления. Особенности двухтрубной системы.

В подавляющем большинстве на рынке отопительных приборов представлены унифицированные радиаторы, которые имеют четыре точки подключения: две сверху и две снизу. В комплекте обязательно поставляются заглушки и воздухоотводный клапан. В настоящее время существует несколько основных схем подключения радиаторов отопления:

• одностороннее;
• перекрестное;
• нижнее.

Одностороннее подключение

Такое подключение радиаторов характерно для многоквартирных домов и считается самой распространенной. По этой схеме радиаторы к трубам отопления подключаются только с одной стороны. Преимущества — номинальная мощность отопительного прибора при относительно небольших материальных затратах.

Именно поэтому она выбрана в качестве основной схемы при строительстве многоэтажных домов, когда удается достичь максимального результата, сократив при этом расход материалов. К минусам можно отнести тот факт, что если например, на первом этаже самостоятельно увеличить количество секций, то резко снизиться прогрев помещений верхних этажей. Для увеличения эффективности работы радиаторов отопления, предусмотрена установка перемычек — байпаса, за счет чего удается понизить скорость остывания отопительного прибора. Демонтаж такой перемычки самостоятельно, также приведет к нарушению работы отопления всего многоквартирного дома.

Перекрестное подключение

Такая схема подключения радиаторов рекомендуется только в том случае, если количество секции в отопительном приборе 15 штук. При таком подключение радиатора, теплоноситель перемещается по нему сверху вниз с противоположных сторон, тем самым обеспечивая равномерный прогрев всей поверхности прибора. Максимальный результат достигается только при двухтрубной системе отопления. Очень важна правильность подключения подводящей и отводящей трубы теплоносителя. Подводящая должна располагаться сверху, а отводящая снизу. Если нарушить правильность подключения отопительного прибора, то потеря мощности может составлять до 50%.

Нижнее подключение

Такая схема подключения радиаторов больше всего подходит для загородных домов с автономной или индивидуальной системой отопления. По такой схеме, подводящая и отводящая труба теплоносителя подключается снизу с разных сторон. При выборе такой схемы подключения отопительных приборов может теряться до 14% мощности радиатора. Немного исправить ситуацию помогает установка воздушных клапанов, с помощью которых удаляется воздух из системы и за счет этого увеличивается мощность прибора.

Существует еще одна схема нижнего подключения радиаторов, когда подводящая и отводящая трубы подсоединяются к батарее не с противоположных нижних сторон, а к его нижней грани. При таком подключение мощность радиатора используется по максимумам. Как боковое нижнее, так и полностью нижнее подключение применяется при скрытой плинтусной разводке, что позволяет не нарушать общую картину создаваемого интерьера.

Занимаясь подключением радиаторов, не стоит забывать, что как бы качественно не был изготовлен, и какой бы современный материал для этого не применялся. Всегда существует вероятность его преждевременного выхода из строя. Поэтому в обязательном порядке рекомендуется установка специальных кранов на отводящую и подводящую трубы для возможности прикрытия доступа теплоносителя. Такая предусмотрительность поможет заменить прибор отопления, не отключая всю систему. Кроме этого, на отводящую трубу можно установить запорную арматуру, а на подводящую — терморегулирующий кран, что позволит самостоятельно регулировать мощность отопительного прибора.

Правильная установка приборов отопления

Насколько эффективно будет прогреваться помещение, зависит не только от схемы подключения, но и от правильной установки радиаторов. На это существуют свои нормы и правила, которых следует придерживаться при проведении монтажных работ.

1. Устанавливать радиаторы следует только под оконными проемами. Это позволит создать тепловой барьер для холодного воздуха, поступающего от окна;
2. Располагаться радиатор должен в 10−12 см от пола;
3. Расстояние от радиатора до стены должно быть в пределах от 2 до 5 см;
4. Промежуток между подоконником и радиатором должен быть не менее 10 см.

Сегодня очень многие большое внимание уделяют созданию интерьера помещения и поэтому используют различные приемы декорирования отопительных приборов. Выступ подоконника над радиатором может привести к потере мощности до 4−5%. Устанавливая его в специально созданную нишу, можно недополучить тепла порядка 7%. Наибольшая потеря мощности происходит при установке полного или частичного экрана. В первом случае она может составлять 20%, во втором — 10%.

Видео инструкция по выбору схемы подключения

Автор довольно доходчиво рассказывает и иллюстрирует возможные варианты подключения радиаторов, рассказывае о плюсах и минусах каждой схемы.

Оцените статью: Поделитесь с друзьями!

Схемы подключения радиаторов отопления в частном доме

Различают три схемы подключения радиаторов отопления к отопительной системе. Каждая из них имеет свои достоинства и недостатки и применяется в зависимости от общей схемы отопления.

Боковая схема или боковое подключение

При боковом подключении подающая и обратная труба расположены с одной стороны радиатора. При этом возможен подвод подачи сверху (при верхней разводке)  или снизу (при нижней разводке).

Считается что боковое подключение менее эффективно по сравнению с другими схемами подключения радиаторов. При его реализации возможна потеря мощности отопительного прибора от 5 до 15%.

Боковые схемы подключения приборов отопления успешно реализуются в домах с высокой скоростью движения теплоносителя и с высоким, более 4 атм, давлением в отопительной системе. Благодаря высокому давлению и высокой скорости движения теплоноситель полностью заполняет объем радиатора. Как правило, это многоквартирные многоэтажные дома.

В частных домах с относительно небольшой скоростью движения теплоносителя боковое подключение лучше не использовать, а в домах с естественной циркуляцией эта схема обвязки прибора отопления просто не приемлема.

Нижнее подключение

При нижнем подключении радиаторов подающая труба подключена к нижнему боковому отверстию прибора отопления, а отвод теплоносителя производится из нижнего отверстия, расположенного на противоположной стороне радиатора. Благодаря естественной конвекции тепло, поступающее снизу, поднимается вверх и полностью прогревает прибор отопления. Однако в верхних углах радиатора при таком подключении образуются застойные холодные зоны, наличие которых снижает эффективность работы прибора отопления в среднем на 5%.

Несмотря на этот  недостаток, нижняя схема обвязки радиатора широко распространена в частных домах, особенно при использовании однотрубной системы отопления. Как правило, основным аргументом в ее пользу является малая материалоемкость — труб для нижней схемы подключения потребуется немного меньше, чем при реализации диагональной схемы подключения.

Диагональная схема подключения радиаторов

При диагональном подключении радиаторов подающая труба подходит с одной стороны прибора отопления, а выход теплоносителя происходит через отверстие, расположенное напротив по диагонали радиатора. При этом подача может быть подключена в верхний угол, тогда выходным будет нижнее отверстие с противоположной стороны.

Если подача подключена в нижний угол, то выходным будет верхнее отверстие, расположенное с противоположной стороны прибора отопления.

Диагональная схема подключения радиаторов считается наиболее эффективной, а наиболее верным вариантом подключения считается подвод теплоносителя в верхний угол, а его выход через противоположное нижнее отверстие. При таком подключении радиаторы работают с максимальной теплоотдачей.

Как выбрать схему подключения радиаторов?

Какой схеме подключения радиаторов отдать предпочтение во многом зависит от схемы разводки отопления.

Различают несколько схем отопления:

• однотрубную
• двухтрубную
• коллекторную

Выбор схемы отопления во многом зависит от способа движения теплоносителя: самотеком или принудительно, с помощью циркуляционного насоса.

Самотечная система отопления и схема ее реализации

До определенного времени самотечная система отопления в частных домах была единственно возможной. Вероятно, именно ее широкое распространение создало миф о простоте и дешевизне самотечного отопления. На деле именно схема отопления, основанная на естественном движении теплоносителя, является наиболее сложной в реализации и материалоемкой.

Причем эффективно самотечное отопление работает только в одноэтажных домах. В двухэтажных постройках неизбежно возникает перегрев второго этажа, для устранения которого необходима установка дополнительных байпасов, что также приведет к удорожанию системы отопления.

В домах большей этажности самотечная система отопления не используется.

Еще одним важным условиям для успешной реализации самотечной системы отопления является наличие чердака, где должен быть установлен расширительный бачок отопления и проложены подающие коллекторы (плечи).

Если чердака нет, а дом с мансардой, расширительный бак приходится устанавливать в жилом помещении, подключая его к системе канализации для сброса лишнего теплоносителя в случае необходимости. Следует помнить, что в самотечной системе расширительный бак открытый и его расположение внутри дома возможно только при использовании в качестве теплоносителя воды. Если в систему отопления залит антифриз, пары которого опасны для человека, открытый расширительный бак в помещении устанавливать нельзя.

Еще одним условием для нормальной работы самотечного отопление является установка котла ниже уровня обратки, для чего котел помещают в специальное углубление или в цокольный этаж. И наконец, монтаж труб такой системы должен быть выполнен с уклоном, обеспечивающим свободное направленное движение теплоносителя к котлу.

Как видите, схему самотечной системы отопления нельзя назвать простой. У нее слишком много недостатков, а достоинство только одно — бесперебойная работа системы отопления при отсутствии электроэнергии.

Однотрубная система отопления

При однотрубной системе отопления  теплоноситель поступает в радиатор, проходит по нему и возвращается вновь в ту же трубу. При этом температура теплоносителя постепенно снижается при движении от одного прибора отопления к другому. В результате первый радиатор является самым нагретым и работает с полной теплоотдачей.
Для обеспечения расчетной мощности отопления второй радиатор должен быть большей мощности, а третий прибор отопления еще более мощным.

В частных домах трудно точно рассчитать требуемую мощность приборов отопления при подключении их к однотрубной системе. Как правило, подбор радиаторов происходит «на глазок», что приводит к неравномерному прогреву помещения: в одной комнате, близкой к котлу будет жарко, а в другой, напротив, холодно.

Остается добавить, что реальной экономии на трубах при монтаже однотрубной системы отопления также не удается получить.

Коллекторная схема системы отопления

При коллекторной схеме отопления теплоноситель от  котла поступает вначале в распределительный коллектор, а затем от него к радиаторам. При этом к каждому прибору отопления идет труба подачи и труба обратки.

Для эффективной работы такой системы отопления важным условием является равные длины труб к каждому радиатору. Достичь этого можно только при расположении коллектора в центре отапливаемого дома, что удается далеко не всегда.

Если создать систему отопления с равными длинами труб к каждому прибору отопления не удается, приходится балансировать систему , создавая искусственно препятствия для движения теплоносителя (открывая и придавливая запорную арматуру), что приводит к необходимости использования более мощного циркуляционного насоса и может стать причиной неравномерного прогрева помещений.

Попутная схема отопления

При попутной схеме отопления сумма длин труб подачи и обратки  каждого радиатора равны, а значит, равны гидравлические сопротивления каждого прибора отопления. Для такой схемы отопления не нужна балансировка.

Реализуется попутная схема отопления достаточно просто: к каждому прибору отопления подходит труба подачи, а обратка движется в попутном направлении к котлу. В итоге, чем ближе к котлу расположен радиатор, тем короче его труба подачи, и тем длиннее труба обратки. И, наоборот, у самого отдаленного радиатора самая длинная труба подачи и самая короткая труба обратки.

Подведем итоги

Несмотря на многообразие схем подключения радиаторов для частного дома наиболее эффективной является попутная схема отопления с диагональным подключением радиаторов.

правильно подключить батареи, способы, варианты и виды, как установить

Сохранить тепло в доме поможет эффективная система отопления. Способ подключения батарей и радиаторов, подобранный для определенного помещения, значительно сэкономит на оплате за электроэнергию.

Прежде чем приступать к монтажу проанализируйте конфигурацию отапливаемого помещения и предполагаемый бюджет. Это поможет найти оптимальный вариант системы отопления. Существуют два типа схем подключения к системе – однотрубная и двухтрубная. Каждая из них предназначена для решения разных задач и имеет свои плюсы и минусы.

Однотрубная схема подключения радиаторов отопления в частном доме

Система отопления с однотрубным подключением батарей прекрасно справляется с обогревом частного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.

Отличить однотрубное подключение очень просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.

Все радиаторы в помещениях подключены к ней параллельно или последовательно. Теплоноситель идёт через радиальные пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция жидкости может быть естественной.

Минусы однотрубного подключения:

• Последовательное подключение подразумевает, что вход и обратка остаются цепью единой магистрали. А это значит, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сравнить нагрев первого и последнего «звена» отопительной системы, разница станет очевидна. Решением этой проблемы становится увеличение секций по ходу магистрали трубопровода. При этом стоимость может значительно возрасти.
• Нет возможности отрегулировать теплоотдачу отдельного радиатора.
• Давление в трубах не должно опускаться, циркуляция должна быть постоянной и равномерной. Любые перепады приведут к теплопотере. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что затруднительно при их низком расположении. Справиться с этой проблемой установка насоса.
• Невозможно врезать контуры водяного отопления полов.

Плюсы:

• Экономично и не требует большого количества материала. Соответственно сокращается масштаб работ при подключении.

• С простой схемой разводки можно справиться самостоятельно, имея минимальные навыки проведения сантехнических работ. Не требует монтажа дополнительных приборов и сложных узлов.
• Не требует повышенного внимания. При условии правильного монтажа будет долговечна и надёжно справится со своей задачей.
• Монтируется как в одноэтажном помещении, так и в несколько этажей.
• Трубопровод в большинстве случаях расположен низко, что открывает простор для декорирования и маскировки отопления при создании интерьера помещения.

Принципы установки: фото

Часто встречается расположение магистрали вдоль стен комнаты, параллельно, или под небольшим уклоном к плоскости пола. Различия возникают только в схемах врезки трубы в радиатор.

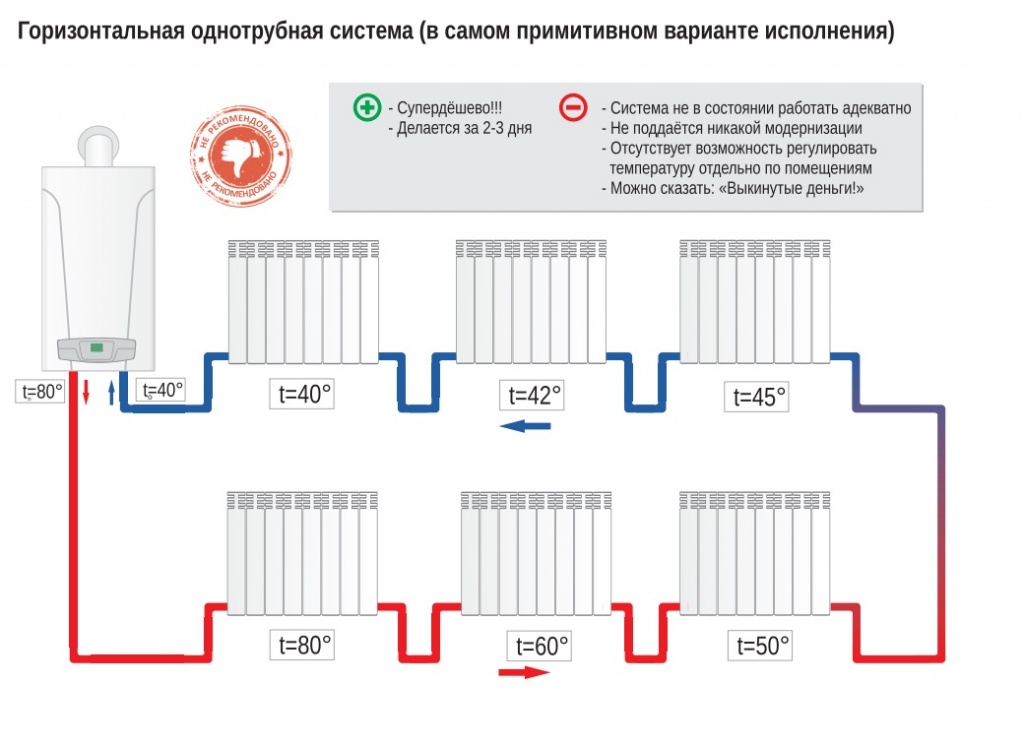

Фото 1. Так выглядит схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.

Самый простой способ подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны последовательно, трубопровод находится внизу, вход и выход расположены на противоположных частях. Предпочтительна установка насоса.

При естественной циркуляции теплоносителя необходим не допускающий застоя «разгонный коллектор» и дальнейшее соблюдение уклона магистрали. Для предотвращения появления воздушных пробок устанавливаются краны Маевского или воздухоотводчики.

Фото 2. Стандартный кран Маевского, используемый для предотвращения возникновения воздушных пробок.

Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.

Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.

Вам также будет интересно:

Двухтрубная схема подсоединения

Этот вариант системы дороже однотрубного подключения, но имеет ряд преимуществ. В двухтрубной разводке обратный трубопровод с каждого радиатора уходит в отдельный замкнутый контур, а нагнетание теплоносителя производится отдельно. По контуру обратки остывшая жидкость поступает в котёл отопления. Позволяет обогревать сложные помещения при помощи единственного котла.

Монтаж происходит в несколько приёмов. В предусмотренном месте устанавливается котёл, соединённый с расширительным баком. Затем проводится контур провода теплоносителя, проходящий через каждую батарею. В конце устанавливается магистраль обратки, замкнутая на котле отопления.

Плюсы двухтрубной системы:

• Подходит для любого здания, независимо от этажности и расположения комнат.
• Температура теплоносителя равномерно распределена на всех радиаторах, что без труда поддерживает комфортный прогрев помещений.
• Радиаторы автономны друг от друга, возможна установка индивидуальных терморегуляторов и вентилей для экономичного расхода воды.

Минус — большой расход материала, увеличивающий стоимость отопительной системы и сложность монтажа, требующего обязательного привлечения специалистов.

Принципы установки этого вида

Общая архитектура системы заключается в наличии двух замкнутых контуров трубопровода. По одному из них идёт нагретый теплоноситель, второй играет роль обратки. Существует несколько возможных вариантов врезки контуров.

Тупиковая система

В этом варианте оба контура магистралей разнонаправленны, а батареи располагают одинаковым количеством сегментов. Для перекрытия, вентиль первого радиатора должен быть максимально закручен.

Петля Тихельмана

На каждом радиаторе устанавливается термостатический клапан либо игольчатый вентиль, отчего балансировка упрощается.

Эта схема прекрасно подходит для протяжённых трубопроводов.

Горизонтальная

При этой схеме подающий трубопровод можно врезать под радиаторами или наравне с ними. Подходит для домов не выше двух этажей. Установка на каждом приборе кранов Маевского поможет избежать возникновения воздушных пробок.

Вертикальная

Подходит для домов от двух этажей и выше. Требует значительного расхода элементов трубопровода, но в процессе эксплуатации возможен автоматический вывод воздуха через спусковой вентиль.

Система с верхней разводкой

Плюсом этой системы считается отсутствие воздушных пробок и большая скорость потока теплоносителя.

Важно! К минусам можно отнести не эстетический внешний вид с открытыми коммуникациями, а также неэкономный расход материала и невозможность разводки при большой площади помещений.

Какими способами можно подключить батареи

Установка и подключение радиаторов существенно влияет на работу отопительной системы. Самое распространённое место для размещения батарей — под окнами, на расстоянии около 10 сантиметров от подоконника, и не менее 5 сантиметров от плоскости пола и стен. Радиатор, выступающий перед подоконником, обеспечит поток тёплого воздуха перед оконным проёмом. Подключить к магистрали можно несколькими способами.

Седельное и нижнее подключение

Магистраль с горячим теплоносителем врезана в нижний патрубок одного сегмента радиатора, а обратка — аналогично к противоположному сегменту.

Сами магистрали могут быть замаскированы в пол. Прогрев при этом остаётся неравномерным, мощность сокращается примерно на 14%.

Этот вариант подходит для эстетически привлекательного вида интерьера, а теплопотери компенсируют установкой более мощных радиаторов. Седельное подключение рассматривают для систем с установленным циркулярным насосом.

Одностороннее

Самый распространённый тип подключения в многоквартирных домах. Оба контура подключаются с одной стороны радиатора, подача в верхней части, а обратка в нижней.

Все сегменты каждого радиатора прогреваются равномерно, но при слишком большой «гармошке» могут возникать теплопотери. А также возможен вариант монтажа, при котором теплоноситель врезается снизу, но он не слишком удобен в использовании.

Диагональное

Если в батарее значительное число сегментов, то равномерного распределения теплоносителя добиваются, врезав подвод в верхней части радиатора, а обратку снизу противоположной стороны. Теплопотери при таком подключении не превышают 3%, поэтому этот вариант является оптимальным.

Важно! Диагональный вариант подключения — эталон. Производители элементов и приборов системы отопления указывают в технических паспортах продукции данные исходя из этого варианта.

Полезное видео

Ознакомьтесь с видео, в котором рассматриваются различные варианты двухтрубного подключения радиаторов.

Заключение: почему важно правильно установить нужный вариант

Выбор схемы радиаторов ответственное дело, от которого зависит дальнейшее комфортное проживание в доме, особенно в зимнее время. После изучения всех вариантов, выбирают оптимальный, подходящий к конфигурации помещения и предполагаемому бюджету. Не стоит экономить на материалах. Приобретение некачественных радиаторов или элементов магистрали трубопровода приведёт к теплопотерям и дополнительным тратам на электроэнергию.

Схемы подключения радиаторов отопления

Система отопления может быть спроектирована по однотрубной или двухтрубной схеме. Также существует четыре типа подключения радиаторов. Ниже мы рассмотрим особенности обеих схем и всех типов подключения батарей.

Однотрубная (последовательная) система

Эта система эффективна при небольшом количестве радиаторов отопления. В ней они подключены последовательно. То есть, от выхода одного радиатора, труба идет к входу в следующий.

За счет такой схемы подключения температура теплоносителя постепенно падает. Чем дальше радиатор от источника тепла, тем он холоднее. Избежать такого эффекта можно поэтапно увеличивая количество секций. Например:

• У первого радиатора 6 секций;
• Второй радиатор состоит из 8 секций;
• В третьем радиаторе 11 секций.

При таком расчете тепловая мощность каждого радиатора будет примерно одинаковой. Этот способ эффективен, если батареи отопления стоят в разных комнатах и нужно обеспечить их равномерный прогрев. Единственный минус – придется доплачивать за дополнительные секции.

Двухтрубная (параллельная) система

В двухтрубной системе отопления есть две трубы, одна обеспечивает подачу, а вторая – отвод теплоносителя. Они проходят по всей длине системы. Из подающей трубы нагретая вода попадает в каждый радиатор. Сброс охлажденной воды происходит во вторую, отводящую трубу.

При такой системе отопления каждый радиатор нагревается равномерно. Его температура не зависит от того, как далеко он находится от источника тепла (начала системы). Единственный нюанс – трубы между радиаторами должны быть уложены в теплоизоляцию. Это предотвратит теплопотери, особенно, если они находятся рядом.

  Виды подключения радиаторов отопления

Существует четыре типа подключения радиаторов отопления:

1. Одностороннее;
2. Верхнее;
3. Нижнее;
4. Диагональное.

Каждый из них имеет свои недостатки и преимущества. Ниже мы рассмотрим их особенности по порядку.

Односторонне подключения радиаторов

При таком типе подключения подводящая и отводящая трубя находятся с одной стороны радиатора. Если между ними не установлен байпас, а вода идет параллельно с основным потоком, подводящую трубу лучше расположить снизу. За счет такого расположения мощность радиатора несколько увеличится.

Большинство радиаторов в современных квартирах подключены именно таким образом. Но у него есть большой недостаток – чем дальше секция от входа и выхода теплоносителя, тем меньше ее температура. Поэтому одностороннее подключение нежелательно использовать при установке радиаторов с количеством секций больше шести.

Верхнее подключения радиаторов

В этом варианте обе трубы подведены сверху, с разных сторон радиатора. При этом теплая вода проходит прямотоком, а нижняя часть батареи отопления плохо прогревается. Чтобы избежать этого, можно установить заглушку в верхней части между первой и второй секцией.

За счет использования заглушки горячий теплоноситель будет по первой секции спускаться в нижний коллектор. Затем он равномерно будет распространяться по всей его длине, поднимаясь вверх. Это обеспечит лучший прогрев.

Нижнее (седельное) подключения радиаторов

Такой тип подключения батарей предусматривает подвод входящей и исходящей труб к нижней части с противоположных сторон. Теплоноситель будет проходить по нижнему коллектору и за счет естественной конвекции смешиваться с находящимся в секциях. Такой радиатор будет прогреваться равномерно по всей длине, но не в полную силу отдавать тепло.

Чтобы увеличить теплоотдачу, можно установить заглушку между последней и предпоследней секцией в нижней ее части. За счет нее вода не сможет проходить по прямому протоку нижнего коллектора. Она будет подниматься вверх, а в последнюю секцию попадать через верхнее отверстие. Использование заглушки поможет обеспечить максимальную теплоотдачу радиатора.

Диагональное подключения радиаторов

При таком типе подключения одна из труб входит в верхнюю часть радиатора, а вторая – в нижнюю. За счет того, что вход и выход расположены в разных коллекторах, теплоноситель будет равномерно проходить по всем секциям. При диагональном подключении обеспечивается максимальная теплоотдача радиатора.

Практика показывает, что идеальным является двухтрубная система отопления с диагональным подключением радиаторов. В таком случае можно добиться максимально эффективного и равномерного обогрева помещений.

Основные схемы и способы подключения радиаторов отопления

Схема обвязки чугунного радиатора

Содержание:

Со временем эффективность системы отопления падает и возникает необходимость замены того или иного компонента.

Самостоятельная замена частей отопительной системы по плечу любому, достаточно лишь наличие теоретической информированности в данном вопросе и инструмента необходимого в работе.

Самая частая причина замены батарей – это функциональное устаревание отдельных элементов отопления, которое влечет за собой уменьшение отдачи тепла.

Также часто меняют старые чугунные батареи на алюминиевые по причине совсем не эстетичного и громоздкого вида радиаторов старого образца. Приятная внешность биметаллических радиаторов позволяет вписать их в любой интерьер.

После покрытия качественными красками такие агрегаты смотрятся достаточно достойно, и не требуется их прятать за занавесками или обустраивать специальные короба, которые к тому же крадут пространство комнат.

Замена радиаторов отопления в случае капитального ремонта дома должна быть осуществлена на одном из первых этапов. К их монтажу стоит приступать сразу после замены окон.

Когда лучше менять батареи?

Простая замена труб — это большой ремонт

Мнения специалистов по поводу выбора оптимального для замены или первоначального монтажа системы отопления кардинально разошлись.

Одни считают лучшим временем года для данной процедуры лето, когда трубы свободны от воды и не требуется дополнительный её слив.

Другие специалисты утверждают, что необходимо проводить монтаж компонентов отопления только на рабочей системе, когда теплоноситель внутри – т.е. зимой.

Такая позиция объясняется тем, что обнаружение и устранение протечек возможно сразу же после монтажа.

Итак, если вы выбрали для смены батарей лето, то вам не придется тратить время на отключение воды и спуск стояков. Летом вас встретят пустые батареи и ограничений по времени на установку у вас нет.

Вы можете работать в спокойном темпе и не переживать, что из-за вас без отопления остался целый дом, если замена батарей происходит в многоквартирном доме.

Однако у такого способа есть существенный минус – при подаче воды в систему с началом отопительного периода в случае некачественного соединения элементов обязательно случится протечка. Если вас вдруг не окажется дома, то неизбежно затопление, как собственной квартиры, так и соседей на несколько этажей.

Для осуществления замены батарей в зимнее время вам потребуется вызвать специалиста из теплосетей, который отключит подачу воды в стояк и спустит систему.

Важно: После отключения и опустошения труб, вам необходимо в максимально короткий срок осуществить монтаж радиаторов, помня о том, что без тепла остались не только вы, но и ваши соседи. Лучше выбрать для данных работ хорошую и, насколько это возможно зимой, теплую погоду.

После всех проведенных работ специалисты осуществят пуск воды.

В этот момент стоит проверить на герметичность все стыки и соединения. В случае обнаружения протечки стоит немедленно устранить щели, дабы избежать затопления. Как видите, в данном способе шанс неконтролируемого затопления минимален в сравнении с летней заменой радиаторов.

Последовательность работ при замене батарей

Процесс сварки труб отопления

В подавляющем большинстве случаев, замена элементов системы отопления производится следующим образом:

1. Производится демонтаж старой батареи.
2. Выполняется навес на стену нового радиатора.
3. Делается нарезка на вводе в стояк.
4. Радиатор подсоединяется к стояку.

Монтаж радиатора на стену производится путем навеса на три кронштейна (два сверху, один снизу батареи)

Важно: Если ваш радиатор состоит более чем из 10 секций, то настоятельно рекомендуется установить дополнительное крепление, а лучше даже несколько. Читайте статью как заменить батареи в доме своими руками.

Тяжесть батареи распределяется по верхним креплениям, нижнее крепление предотвращает болтание батареи от стены.

Стандарты расстояний, на которых должен быть выполнен монтаж радиатора:

• от подоконника до батареи должно быть оставлено 10 сантиметров;
• от пола до батареи расстояние равное 12 сантиметрам;
• от стены до батареи не менее 5 сантиметров.

Процесс монтажа должен исключать перегибы на подходящих к батареи трубах по следующим причинам:

• перегиб верхней трубы влечет постоянное попадание воздуха;
• перегиб нижней трубы грозит образованием воздушной пробки.

Схемы изгиба труб при подключении радиаторов

Комфортная температура в доме напрямую зависит от правильного выбора типа отопительной системы. Также выбор определенной системы повлияет на размер и окончательную стоимость работ.

Если вы осуществляете работы самостоятельно, то в данном случае играет роль различная стоимость и количество расходных материалов.

Схема подключения к однотрубной системе отопления

Такая система отопления — это классика организации отопления. (от первого этажа дома к последующим).

Схема подключения батарей к однотрубной и двухтрубной системе

Однако, не оснащая подобную систему специальными регуляторами, не представляется возможным равномерное распределение тепла – на первых этажах будет недостаточный теплообмен.

Схема подключения к двухтрубной системе отопления

Схема подключения к однотрубной и двухтрубной системе в двухэтажном доме

При организации системы двух труб подвод горячей воды к батареям организован по одной трубе, а остывшая отводится по совершенно иной.

Системы с «обраткой» особенно популярны в частных домах.

В многоэтажных домах такой вид подключения большая редкость, это объясняется большим количеством соединений и как правило существенному увеличению объема коммуникаций, что влияет и на стоимость и на длительность работ.

Преимущество подобного соединения является равномерное распределение тепла по всем помещениям. Также возможно установить вентили на каждую батарею и регулировать подачу тепла.

Монтаж отопительных систем производится по различным схемам, каждая из которых обладает рядом преимуществ и недостатков.

Схемы подачи и отвода теплоносителя

Самой часто применяемой можно назвать схему, когда монтаж основной трубы происходит в отвод батареи, расположенный сверху, а отвод организован с другой стороны в низу.

Следующим вариантом может быть схема подключения по диагонали.

Её используют при монтаже длинных радиаторов – более 14 секций. Основной ввод подводят в таком случае к верхнему отводу радиатора, а отвод «обратки» подключается снизу диагонально вводу стороны батареи.

Схемы подключения к вертикальной и горизонтальной

Еще существует способ, использующийся для подключения системы теплых полов. Трубы при данном способе проводят вдоль плинтусов.

Итак, теперь вы ознакомлены со всеми нюансами монтажа радиаторных батарей и можете сделать выбор – подключать их самостоятельно, или все же обратится за помощью к профессионалам.

Если прочитав данный материал, вы чувствуете, что такая работа вам под силу, то можете смело приступать к делу. Установка батарей своими руками имеет ряд преимуществ – вы будете на все сто процентов уверены в качестве материалов и самих соединений, также вы существенно сэкономите свой бюджет так, как вам не придется оплачивать работу мастерам.

Также вы сможете спланировать систему отопления таким образом, чтобы температура в помещениях была комфортна именно для вашего проживания. Однако у профессиональных монтажников тоже есть ряд своеобразных козырей.

Первый и основной – это опыт. Можно сколько угодно читать теорию, однако ее никак не заменит практика.

Именно практический опыт позволит произвести монтаж в максимально кратчайшие срок и как правило без последующих доработок и переделок.

Как подключить радиатор отопления. Схема подключения радиаторов отопления в общий контур отопления. Какую схему подключения АКБ выбрать?

Радиаторные системы отопления бывают двух типов: однотрубные и двухтрубные.

Одинарная труба требует меньшего количества труб, но ее главный недостаток: разная температура теплоносителя на входе в радиаторы. Получается, что тот, что ближе к котлу, греется сильнее, тот, что дальше, слабее.В сетях дальней связи может случиться так, что в последний радиатор попадет совсем остывший теплоноситель. Часто это можно наблюдать на первых этажах многоэтажных домов. Там обычно применяется однотрубная система, а теплоноситель подается с верхних этажей вниз.

Естественная циркуляция воздуха Выполняет всю работу

Радиаторы сделаны из металла, потому что они отлично проводят тепло. Горячая вода или пар проходят через радиатор, и внешние ребра со временем естественно нагреваются.Когда эти ребра нагреваются, нагревается окружающий воздух. Необычно для радиатора есть какой-то вентилятор, потому что он просто не нужен. По мере того, как воздух, окружающий радиатор, нагревается, он поднимается и уходит в сторону, а на его место поступает новый, более прохладный воздух. Вокруг радиатора создается вращающийся поток воздуха, в результате чего весь воздух в комнате медленно нагревается.

На рисунке изображена горизонтальная схема последовательного подключения радиаторов отопления, ее еще называют «Ленинградская».Для возможности ремонта с обеих сторон ТЭНа устанавливаются запорные краны. Закрыв их, вы сможете снять, поменять и отремонтировать радиатор, не останавливая всю систему. Подобная схема часто используется при подключении аккумуляторов. Он просто монтируется, а при небольшой длине теплоотдача каждого радиатора регулируется с помощью игольчатых кранов, с помощью которых можно изменять расход теплоносителя.

Паровые радиаторы являются одними из старейших типов радиаторов и широко используются до сих пор.Паровые радиаторы подключаются к котлу с задачей нагрева воды. Котел нагревает воду до тех пор, пока она не превратится в пар. Затем пар поднимается по вертикальной трубе к радиатору, где тепловая энергия выделяется через ребра. По мере того, как пар теряет тепло, он начинает медленно возвращаться в воду. В конце концов, пар превращается в воду и снова возвращается в котел для обогрева.

Как функция радиаторов горячей воды

Цикл нагрева и охлаждения повторяется снова и снова, чтобы распределять тепло по остальной части дома.Радиаторы с горячей водой работают так же, как паровые радиаторы, за исключением того, что давление пара не создается, и используется более активный подход к перемещению тепла. Каждый радиатор в системе горячего водоснабжения имеет вход и выход. Входное отверстие должно поступать в горячую воду, а выходное — слить воду. Во время работы системы вода где-то нагревается в водонагревателе. Он очень горячий, но никогда не закипает.

Однотрубную систему еще называют «последовательное подключение радиаторов отопления»

Двухтрубная система — параллельное подключение нагревательных приборов

Варианты подключения радиатора отопления

В любой из систем радиаторы можно подключать несколькими способами.Выделяют три основных.

После того, как вода достигнет желаемой температуры, она откачивается из водонагревателя и проходит через все радиаторы в доме. Когда вода проходит через каждый радиатор, она теряет часть своего тепла. Наконец, становится слишком холодно, чтобы эффективно нагреть радиатор и снова вернуть его в обогреватель для повторного нагрева. Чтобы утеплить дом, цикл происходит каждый раз, когда нужно повышать температуру. Нагреватель и насос обычно привязаны к термостату, чтобы они знали, когда пнуть.Это гарантирует, что они будут работать только тогда, когда необходимо обеспечить тепло для остальной части дома.

Диагональ

В этом случае чаще всего подвод теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается лучшей схемой подключения радиатора. Расчетные потери тепла более 2-5%. Получается, что горячая вода более равномерно распределяется по всем участкам. В паспортных данных по каждой секции указана тепловая мощность. Итак, при тестировании используйте именно эту схему.

Особенности диагонального подключения

В отличие от других систем отопления, например, с принудительной подачей воздуха, где баланс встроен непосредственно в оригинальную конструкцию устройства, радиаторы необходимо сбалансировать, чтобы обеспечить хороший уровень теплоотдачи от всех агрегатов. Этот баланс достигается за счет контроля скорости прохождения горячей воды через каждый радиатор. Чем медленнее вода течет через радиатор, тем больше выделяется тепла. Если он протекает через систему быстрее, вода выделяет меньше тепла.

Правильно работающие радиаторы должны отклоняться примерно на 10 градусов Цельсия от одного конца к другому, прежде чем перейти к следующему радиатору в вашем доме. Проверить это несложно. Просто оставьте термометр на входе в радиатор, когда вода течет через него, чтобы увидеть, какая температура, а затем наденьте его на выхлопную трубу, чтобы увидеть, какова температура выходящей воды. Если температура упадет более чем на 10 градусов по Цельсию, вода будет слишком долго течь по радиатору и выкачивает слишком много тепла в этом месте.

Диагональное подключение — одно из самых эффективных (слева)

Иногда можно встретить другую картину — когда поток идет вниз, а обратка подключается сверху. Хотя это диагональное подключение, но при таком поступлении теплоносителя расчетные потери составят 20-25%. В некоторых ситуациях эта схема хорошо себя показывает, и если у вас такое диагональное подключение, вся поверхность устройства прогревается более-менее нормально, то для вашей системы это работает.

Соединение, вид снизу

Чтобы решить эту проблему, нужно немного приоткрыть вентиль, чтобы вода быстрее попадала в радиатор. Если его не хватает, вода течет слишком быстро, и клапан нужно немного прикрыть. Балансировка системы жизненно важна, когда вы пытаетесь создать комфортное жилое пространство. Если один радиатор выделяет слишком много тепла, а другие не улавливают его, в вашем доме будет жарко и холодно. Найдите время, чтобы все сбалансировать, чтобы вы могли максимально использовать свою радиаторную систему.

Но практика часто опровергает теорию. И далеко не всегда даже правильная диагональная схема подключения радиаторов отопления — лучший вариант. В однотрубных системах с принудительной циркуляцией нижнее соединение часто работает лучше.

Нижний

По теории тепловые потери при таком варианте велики — до 15-20%. Но при достаточно большом напоре, создаваемом циркуляционным насосом, вся поверхность радиатора сверху вниз хорошо прогревается. А все потому, что возникают вихревые течения.Эта часть теплотехники (распределение и поведение вихревых течений) еще недостаточно изучена, предсказать поведение этих самых вихревых течений пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления оказывается наиболее эффективным.

Радиаторы должны быть чистыми по всему дому, чтобы вы могли максимально использовать их. Поскольку тепло передается от воды или пара в радиаторе к наружному воздуху, очень важно, чтобы передача тепла могла проходить беспрепятственно.Любая грязь или пыль, которые скапливаются на ребрах или ребрах радиатора, служат изолятором и препятствуют передаче тепла изнутри радиатора в воздух снаружи.

Видео: мастерская по установке радиаторов отопления

Просто протирайте радиаторы еженедельно, чтобы не загрязнить грязь и мусор. Их можно мыть обычной жидкостью в большинстве случаев или слабым мыльным раствором при удалении более сложных веществ. Чистые радиаторы намного эффективнее грязных, и если потратить время на то, чтобы вытереть грязь, вы со временем сэкономите деньги.

Схема популярна еще и тем, что при скрытой прокладке трубы в полу ее практически не видно. Но есть два варианта нижнего подключения. Седло — это когда трубы соединяются с противоположных сторон. Обычно используется на секционных радиаторах. И это нижнее подключение — когда вход и выход нагревательной панели находятся на меньшем расстоянии друг от друга. Такой вариант подключения используется для панельных радиаторов.

Климат Теплая вода Радиатор Центральное отопление

Быстро обогреть свой дом с помощью радиатора центрального отопления

Радиаторы центрального отопления — это быстрый и эффективный способ обогрева вашего дома, который контролирует температуру в каждой отдельной комнате.Радиаторы нагреваются с нижнего уровня, поэтому вокруг них быстро ощущается тепло. Кроме того, при нагреве радиаторов возникает эффект естественной конвекции. Это означает, что вы будете наслаждаться преимуществами лучистого тепла и получите двойную дозу тепла от естественной конвекции.

Сторона или одна сторона

Чаще всего такой вид подключения радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки спускаются сверху вниз, проходя через все этажи. Радиаторы подключены на каждом этаже.Чаще в этом случае система однотрубная (один стояк), но есть двухтрубные соединения (рядом два стояка).

Котел, обычно расположенный в гараже или прачечной, нагревает воду, а затем перекачивает ее по трубопроводам к радиаторам по всему дому. Теплая вода протекает через радиаторы и нагревает их, что, в свою очередь, нагревает комнату. Вода возвращается в котел для повторного нагрева и продолжает цикл обратно в радиаторы. Дровяные котлы также доступны, но они, как правило, менее популярны из-за количества труда, необходимого для их эксплуатации.

Система управляется программируемым контроллером, который можно настроить на включение и выключение в удобное для вас время. Клапаны на каждом радиаторе отопления используются для регулирования температуры отдельных помещений. Вы также можете добавить к этой системе полотенцесушитель, который удерживает сухие полотенца и предотвращает попадание влажного воздуха в ванную комнату.

Этот вид подключения радиаторов отопления средний по потерям. Они могут составлять 5-10%. Его часто используют из-за минимального расхода труб при подключении и хорошей, в принципе, экономичности.

Где установить

Со схемами подключения радиаторов отопления разобрались, но все же важно правильно выбрать место расположения. Традиционно они располагаются под окнами. Это оправдано с точки зрения теплотехники. В комнатах наибольшие потери тепла через окна. Устанавливая под них радиаторы, мы создаем тепловую завесу, препятствующую утечке тепла из помещения. Аналогично будут работать радиаторы, расположенные возле входных дверей.

Байпасное соединение

В новых или существующих домах можно установить систему центрального радиаторного отопления. В существующих домах должно быть достаточно места под полом для прокладки трубопроводов. Систему также можно комбинировать с полом с подогревом, который обеспечивает нижний уровень дома или главную гостиную роскошным полом с подогревом, а остальная часть дома отапливается радиаторами.

Радиаторы отопления доступны для климатических условий

Радиаторы центрального отопления — популярный выбор в домах Таранаки.Мы предлагаем ряд стилей радиаторных и котельных систем, чтобы обеспечить вам эффективную систему для дома.

Хотите узнать больше о радиаторе центрального отопления

Кроме того, вы можете отправить нам сообщение через контактную форму. Природный газ или дизельное топливо. Существуют котлы с горелкой для сжигания, но они больше подходят для любителей огня.

• Экономичен, так как вода переносит больше тепла, чем воздух.
• Индивидуальный контроль температуры для каждой комнаты.
• Безопасно находиться рядом с детьми.
• В доме центральное отопление. Особенно подходит для старых домов вилл.

У нас нет отношений с рекламодателями, продуктами или услугами, обсуждаемыми на этом веб-сайте.

Но также нужно правильно установить радиатор, соблюдая рекомендуемые расстояния от пола и подоконника. При определении высоты нагревательных приборов нужно исходить не только из необходимой мощности, но и из того, как «встает» батарея такого размера.

Руководство по трубным соединениям для парового радиатора: в этой статье описываются трубопроводные соединения для паровых радиаторов. Мы объясняем разницу между однотрубными и двухтрубными системами парового отопления. Мы проиллюстрируем подводные паровые трубы, паровые выхлопные трубы и проясним, какой тип парового тепла установлен в здании — с точки зрения распределения пара. Мы объясняем, как пар поднимается или входит в радиаторы и как конденсат из парового радиатора возвращается в паровой котел.

Вопрос: где паровые трубы входят в паровые радиаторы: сверху, снизу или оба?

Можно сделать вывод, что это система водяного отопления, а не система парового отопления, потому что клапан сначала устанавливается в верхней части радиатора. На фото в верхнем левом углу изображен двухтрубный паровой радиатор отопления, установленный в Вассарском колледже.

Кроме того, стоит учесть, что закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также уменьшаем количество исходящего от них тепла.

Лучшая схема подключения радиаторов отопления и поиск неисправностей

Все эти потери, которые могут возникнуть в нагревательных приборах, следует учитывать только в больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любым. Если это отражается на количестве передаваемого тепла, то совсем несущественно. Выбирайте наиболее удобный в вашем случае тип подключения радиаторов отопления. Он будет лучшим.Важно правильно рассчитать количество секций, и вы не почувствуете снижения теплоотдачи на 7% или 15%: все расчеты ведутся с запасом, округляя в большую сторону. Так что особых причин для беспокойства нет.

Дэн, наверное, самый опытный из ныне живущих людей, когда речь идет о системах парового отопления. Текст Дана, на который вы ссылаетесь, включает эти два утверждения. Когда пар входит в нижнюю часть радиатора, он течет вверх по секции, вытесняя воздух при входе.

• В старых паровых радиаторах ниппели имеют ниппели только в нижней части секций.
• Это потому, что пар легче воздуха.

Большинство двухтрубных паровых излучателей тепла действительно будут отображаться с паром, входящим в радиатор на одном конце в верхней части радиатора, а конденсат будет выходить из нижней части радиатора на его противоположном конце.

Приходится беспокоиться, когда «батареи не нагреваются» или нагреваются неравномерно. Но здесь необходимо в каждом случае учитывать конкретную ситуацию: подключение, тип системы и проводку.Но есть несколько стандартных ситуаций, в которых причины также часто бывают стандартными:

Вообще ситуаций и причин много. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стало холодно, причина кроется в засорении трубы или клапана, в заросшей трубе. Все проверьте, уберите. Должен заработать. Если результата нет, вызовите специалиста. Но он, скорее всего, повторит ваши манипуляции.

Иногда мы встречаем двухтрубную паровую систему с патрубками для паров и конденсата в нижней части радиатора, и, конечно же, все однотрубные паровые радиаторы поставляются с патрубками для патрубков внизу радиатора.Все однотрубные паровые излучатели тепла получают питание от нижней части радиатора с одного конца, как мы объясним и проиллюстрируем далее в этой статье.

Преобразовать в водяной радиатор

Слева радиатор для нагрева нижнего потока горячей воды. Что интересно в радиаторе вверху справа, так это то, что он был преобразован в термальную воду от предварительного двухтрубного парового отопления. Обратите внимание на безумное положение выпускного клапана с левой стороны радиатора?

Слабые радиаторы — одна проблема.Не менее неудобно чувствуешь себя, когда в комнате слишком жарко. И это часто ощущают те, кто ставит металлопластиковые окна. Сразу становится очень тепло, временами при умеренных температурах «за бортом» невыносимо жарко. Приходится либо часто открывать окна, либо закрывать краны на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Это место, где был установлен пароотводчик. У вас будет время выпустить весь воздух из этого радиатора, когда он превратится в горячую воду — по крайней мере, не через этот стравливающий воздух.Первоначально на момент установки это был двухтрубный паровой радиатор. Пароотводчик работал правильно в том месте, которое мы показываем, и где он теперь установлен.

Направление подачи подающей трубы: подача вниз и подача: двухтрубных радиаторов

На радиаторе с нагретой горячей водой нам нужно, чтобы поток воздуха был вверху устройства — там, где будет воздух. Для начала разберемся, с какого направления пар подается в паровой радиатор. Да, конечно, Дэн прав в том, что некоторые из двухтрубных паровых систем также имеют «удерживающие стояки пара».”

Есть несколько способов отрегулировать (понизить или поднять) температуру, но не закрывать ее полностью. Есть игольчатые клапаны, позволяющие вручную изменять подачу теплоносителя. Вы частично перекрываете поток, выделяется меньше тепла. Стало похолодало — кран открылся больше — стало выделяться больше тепла. Есть автоматические устройства — терморегуляторы для батарей (радиаторов), они называются «термокран», «термостат», «регулятор». От этого суть не меняется. Поворачивая головку этого термостата, вы устанавливаете температуру, которую хотите поддерживать в комнате.А сам прибор регулирует подачу теплоносителя. Точность поддержания температуры плюс-минус 1 o C.

Сводка

Потеря теплопередачи радиаторов может сказаться на неправильно рассчитанной системе или на ее большой протяженности. Если расчет верен, а система имеет определенный запас мощности, то подключите радиаторы так, как вам удобнее. Гораздо важнее выдерживать правильный уклон: сторона радиатора, на которой установлен кран Маевского, должна быть немного выше его противоположного конца.

Лето — традиционное время года не только для отдыха, но и для монтажа систем отопления. В наших широтах надежное теплоснабжение — это первоочередной вопрос при строительстве и реконструкции дома. Решается в следующем порядке:

• выбор системы отопления;
• определение мест;
• Выбор схемы подключения радиаторов отопления;
• выбор класса, типа и модели устройств.

Есть два способа установки водяного отопления: однотрубный и двухтрубный.Рассмотрим их подробнее.

Модель 1

В однотрубной системе отопления нагретый в котле теплоноситель поднимается, и, вытесняя столб холодной воды, поочередно поступает во все отопительные приборы. А потом опускается, попадая в котел для последующего нагрева. Способ экономичный, часто применяется при обогреве многоэтажных домов.

Плюсы и минусы

Достоинства данной схемы — простота монтажа и небольшой расход труб.Однако есть существенные недостатки:

• при последовательном подключении нескольких радиаторов разница температур между первым и последним будет значительной;
• теплоснабжение не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
• возможно только нижнее подключение батареи.

Методы преодоления

Существует ряд методов компенсации недостатков однотрубной системы:

• каждый последующий блок должен состоять из большего количества секций, чем предыдущий;
• можно увеличить количество аккумуляторов в комнате;
• первым соединит помещения с наибольшими потерями тепла;
• установить вентили диагонального подключения радиаторов;
• оборудовать систему циркуляционным насосом.

Вторая модель

В двухтрубной системе горячая вода подается по одной трубе, а отводится в охлажденном виде по другой. В схеме этого типа нагреватели подключаются параллельно.

плюсы

Достоинствами такой схемы подключения являются следующие факторы:

• все нагреватели нагреваются одинаково;
Клапаны
• могут быть установлены перед радиаторами для регулирования количества подаваемой охлаждающей жидкости.

Недостатков системы всего два: требуется большее количество труб для установки стояков и обвязки, и, соответственно, трудозатраты на установку системы выше.

Расположение

Точное количество секций радиатора определяется при теплотехническом расчете. Правильно выполненный расчет позволит компенсировать теплопотери и повысить энергоэффективность. Основными данными для расчета являются величина теплопотерь для каждого отдельного помещения и мощность теплопередачи аккумуляторной секции.

Рассмотрим расчет секций на примере радиаторов Кондор

Общее тепловыделение батарей должно компенсировать тепловые потери. Также при расчете определяется необходимое сечение трубы для каждого участка системы. Есть типовые варианты размещения отопительных приборов.

Принципы размещения

Правильнее будет разместить дополнительные батареи в угловых помещениях и на крайних этажах: потери тепла в этих помещениях намного выше, чем в середине здания.Это связано с наличием поверхностей, контактирующих с внешней средой: холодных стен угловых помещений, пола и потолка внешних этажей.

Традиционное расположение радиаторов отопления — это под окнами, основными источниками потерь тепла. Это позволяет создать защиту (экран) от холодного воздуха.

Тепло, уходящее через световые отверстия в результате воздухообмена, немедленно восполняется, что предотвращает сквозняки и значительные перепады температуры.

Параметры

Не влияет на расположение аккумуляторов: они устанавливаются в соответствии со строительными нормами. Главное — обеспечить эффективную циркуляцию воздуха вокруг аккумулятора. Это позволит передать в помещение больше тепла от теплоносителя.

Параметры расположения радиаторов в нише, обеспечивающие нормальную циркуляцию воздуха:

• 10 см от низа подоконника;
• 12 см от пола;
• 5 см — зазор между блоком и стеной или слой утеплителя.

Обращение

Теплоноситель системы отопления — вода — может циркулировать естественным или принудительным образом. происходит за счет вытеснения столбом теплой воды холодного теплоносителя — это происходит по законам физики.

Естественная циркуляция

Это правильное решение при частых отключениях электроэнергии, поскольку оно энергонезависимо. Длина ветвей естественной циркуляционной системы ограничена. Чтобы принудительная система отопления работала, необходимо установить насос возле котла отопления или иметь в его конструкции насос.

Методы принудительной циркуляции

Подключение радиаторов отопления зависит от длины теплотрассы и особенностей ее прохождения. При наличии циркуляционного насоса могут применяться следующие схемы:

• односторонний;
• кореш;
• диагональ
• нижний.

Первый тип

Боковое или одностороннее соединение предполагает, что впускная труба (подающая) и выпускная (обратная) монтируются на одной стороне радиатора (к одной секции).Боковое подключение эффективно при количестве секций не более 15. Недостатком является плохая циркуляция в дальних секциях, а также быстрое засорение, что еще больше усугубит ситуацию.

По диагонали

Диагональное подключение радиаторов отопления позволяет подавать тепло батареям с большим количеством секций. Подача осуществляется сверху, отвод — снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу.В нижний патрубок секции, в которую подается вода, монтируется заглушка, а диагональный кран — кран Маевского.

Тепловые потери при диагональном подключении не превышают 2%. При указании заряда батареи имеется в виду данный тип подключения. Единственный недостаток диагонального соединения — это внешний вид: трубы подходят с двух сторон и их сложно скрыть.

Сторона

Боковое подключение батарей отопления осуществляется в тех случаях, когда труба отопления скрыта под полом.Подводящие и обратные трубы подсоединяются с разных сторон к трубам нижнего сечения. Недостатком этого варианта является неравномерное распределение теплоносителя и, как следствие, низкая теплоотдача.

Несмотря на значительные потери тепла — 10-15% — это соединение используется довольно часто из-за возможности скрыть практически все трубы. Нижнее подключение аналогично сиденью, но подающий и обратный патрубки расположены рядом в нижней части радиатора. Эффективность такой схемы даже ниже, чем у предыдущей.

Приложение

Все эти схемы применимы в частном доме. При желании можно использовать два источника отопления: котел, установленный в топке, и газовый или электрический котел, который подключается параллельно.

Установка

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

• установка отопительного котла;
• отделка стен в местах установки батарей, при необходимости теплоизоляция;
• установка на стены радиаторов отопления;
• определение мест крепления труб и врезки отводов;
• Заполнение системы водой и проведение пробного запуска.

Присоединение радиаторов отопления может быть проточным и с замыкающими секциями. Первый способ проще, требует меньше материалов и труда, применяется для небольших систем. Второй способ позволяет регулировать расход теплоносителя для каждого радиатора в отдельности, но требует установки дополнительных байпасных секций — байпасов. Здесь также требуются дополнительные запорные клапаны.

Схема центрального отопления

(Боюсь, еще одна наспех скинутая страница…)

Люди часто спрашивают меня схемы центрального отопления, показывающие, как трубопроводы расположены в системе центрального отопления.

Существует почти бесконечное количество вариаций, но есть четыре основных типа;

Гравитация

Однотрубный

Полугравитационный

Полностью накачанный

Первые два полностью устарели в бытовом отоплении и встречаются редко. Два других — обычное дело.

Недавние изменения в Строительных нормах и правилах сделали полугравитацию несовместимой, поэтому полностью откачанная конструкция является единственной компоновкой, подходящей в настоящее время для новых установок.Строительные нормы и правила теперь также регулируют замену котлов и фактически требуют преобразования полугравитационных систем на полностью насосные при каждой замене котла.

Со временем я добавлю сюда красивые аккуратные диаграммы каждого типа, но пока у меня есть только несколько диаграмм (показанных ниже), собранных из различных источников. Еще раз не законченная страница, но некоторая приблизительная информация лучше, чем ничего, надеюсь, вы согласитесь 😉

Полугравитационный

Это компоновка системы, наиболее часто устанавливаемая с 1960-х по 1990-е годы.Котел нагревается, и вода циркулирует за счет естественной конвекции («силы тяжести») и нагревает водонагреватель. Чтобы это работало, HWC должен быть установлен выше, чем котел. Управление радиаторами осуществляется путем включения и выключения насоса, это делается автоматически с помощью комнатного термостата. Как вы понимаете, бойлер (и, следовательно, функция горячей воды) должен быть включен, прежде чем отопление заработает. Это учитывается типом программатора, установленного на полугравитационных системах — можно выбрать только горячую воду, но не только центральное отопление.Центральное отопление можно выбрать только тогда, когда выбрана горячая вода.

Оригинал этой диаграммы опубликован Honeywell на их странице с описанием того, как перейти от полугравитации к полностью откачанной, здесь http://content.honeywell.com/uk/homes/FAQ/@Semi-gravity%20conversion.pdf и это стоит прочитать. (Если кто-то из компании Honeywell возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

Полностью накачан

Здесь мощность котла поступает на пару клапанов с электроприводом (или на один трехходовой клапан), и каждый клапан управляется термостатом.Когда комнатный термостат или термостат водонагревателя требует тепла, его эквивалентный клапан с электроприводом открывается и также включает котел. Преимущества этой системы заключаются в том, что котел остается выключенным и холодным, когда ни один из термостатов не требует тепла (что приводит к экономии топлива и сокращению выбросов CO2), и водонагреватель больше не нужно располагать над котлом. Их можно установить бок о бок, например, в одном шкафу или установить подвесной бойлер в бунгало со шкафом для вентиляции / накопителя горячей воды на том же уровне.

Компоновочная схема системы воспроизведена из руководства по установке Keston Celsius 25. (Если кто-нибудь из Кестона возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

Обратите внимание на отсутствие насоса на этой схеме. Это потому, что этот конкретный котел имеет встроенный насос в подающей трубе. Для большинства котлов требуется установка отдельного насоса снаружи непосредственно перед клапанами с электроприводом. Два клапана в потоке к цилиндру и радиаторам на этой схеме будут моторизованными клапанами, управляемыми термостатами цилиндра и помещения.

‍

Полугравитационный с термостатическим контролем зоны

Я украл эту диаграмму из инструкций по установке Honeywell «Sundial C Plan». План C — это метод установки термостатического управления как в зоне горячего водоснабжения, так и в зоне нагрева помещения в полугравитационной системе. Необычный. Основным преимуществом этого является то, что, как и в полностью насосной системе, котел отключается, когда оба термостата удовлетворены, что обеспечивает повышенную экономию топлива. (Обратите внимание, что питающий и расширительный бак и соединения трубопроводов не показаны на схеме.)

Важно использовать 28-миллиметровую версию двухходового клапана с электроприводом V4043, потому что, в отличие от 22-миллиметровой версии, она имеет двухходовой переключатель, который срабатывает при открытии клапана, а не простой переключатель включения / выключения 22-миллиметрового клапана. Двусторонний переключатель важен для метода подключения, который заставляет эту систему работать. Для получения полной информации о конструкции C Plan и подключении вы можете загрузить инструкцию по установке в формате PDF с веб-сайта Honeywell UK здесь. Вам нужно будет зарегистрироваться.

Комбинированная система

На этой схеме показано, насколько проста система отопления, подключенная к комбинированному котлу.Ни внешнего насоса, ни баков, ни внешнего расширительного бака, ни клапанов с электроприводом, и во многих случаях пункт 6 также не требуется. (Автоматический байпасный клапан в настоящее время встроен в большинство комбинированных котлов производителями.) Неудивительно, что ленивые инженеры-теплотехники предпочитают отопительную систему комбинированного котла надлежащему бойлеру и водонагревателю.

‍

Гравитация

Это мой собственный грубый набросок традиционной гравитационной системы. Это то же самое, что и старая угольная система, но с газовым котлом, вставленным вместо оригинального угольного котла на кухне.Там нет насоса (очевидно), и все это установлено с использованием труб огромного диаметра, потому что единственной движущей силой для циркуляции является естественная конвекция. Горячая вода менее плотная, чем холодная, поэтому она поднимается до верха системы. Вода внутри радиаторов охлаждается, поскольку она отдает тепло для обогрева дома и падает на дно системы, где повторно нагревается котлом и снова поднимается наверх. Старые немодифицированные гравитационные системы обычно являются прямыми, что означает, что вода из кранов и водонагревателя — это та же вода, которая циркулирует через радиаторы.Внутри HWC нет отдельного напорного бака и нагревательного змеевика, как в современных системах.

Однотрубная система

Это схема устаревшей однотрубной насосной системы. Есть несколько подобных систем, которые еще используются, но, как правило, они приближаются к 50-летнему возрасту или оснащены установщиком DIY с очень старой книгой о том, как установить центральное отопление.

Первоначально устанавливались однотрубные системы и добавлялись к угольным кострам с задними котлами. Вокруг дома была проложена петля из трубы, и насос закачивал горячую воду по петле.Некоторая часть горячей воды прошла в радиаторы естественной конвекцией или по счастливой случайности и сделала радиаторы теплыми (но никогда не ГОРЯЧИМИ). Когда газовые котлы начали устанавливать в обычных жилых домах, формат был скопирован, но быстро вытеснен «двухтрубным» методом, поскольку все радиаторы нагревались должным образом. Как вы можете видеть на диаграмме, охлажденная вода из каждого радиатора разбавляет горячую воду в контуре трубы, поэтому последний рад в системе не имеет надежды на нагрев должным образом. Я знаю это, потому что в моей спальне в доме, где я вырос, был последний рад…

С технической точки зрения любой наблюдательный человек заметит, что насос на этой схеме установлен в обратном направлении, поэтому качает не в ту сторону. Его надо качать справа налево, обратно в котел!

Основное водяное центральное отопление — трубопровод радиатора

одинарная труба — подача и возврат — микроотверстие

Система водяного центрального отопления состоит в основном из бойлера, радиаторов и соединительных трубопроводов. Котел нагревает воду, и (обычно) насос направляет воду по трубопроводу и радиаторам обратно в котел.Возможны различные варианты расположения котла, трубопроводов и подводки к радиаторам; у каждой системы есть свои преимущества и недостатки.

На этой странице объясняется циркуляционный трубопровод; другие части системы см. На соответствующих страницах (см. Справа).

Трубопровод

Существуют 3 основных вида трубопроводов, соединяющих котел с радиаторами:

• Петля однотрубная
• Подающая и обратная трубы
• Микроотверстие

Обычно трубопровод устанавливается под радиатором.Для подвесных деревянных полов это не представляет большой проблемы, поскольку трубы могут быть проложены под половыми досками, при этом стояки к каждому радиатору проходят через отверстия в половицах. Трубопровод обычно проходит между балками или поперек балок через прорези в верхней части балок. За исключением микротрубок, трубопроводы должны поддерживаться под досками пола, чтобы избежать чрезмерного веса, который должен поддерживаться самими трубопроводами.

Этот метод установки нецелесообразен, если в здании используются сплошные полы.Такие установки обычно имеют подающие трубы высокого уровня с отводными трубами, питающими один или соседние радиаторы. Если потолок комнаты подвешен, трубопровод обычно устанавливается между балками потолка сверху, это может быть невозможно, если каждый этаж представляет собой отдельное жилище.

Третий вариант — провести подводящие трубы вокруг верхней части стены чуть ниже потолка с отводными трубами. На самом деле никогда не бывает желательно прокладывать питающие трубы на уровне пола, проблемы возникают там, где трубы должны пересекать дверные проемы, хотя трубы могут подниматься вокруг дверной коробки или закапываться под полом.

Если на чердаке необходимо установить подающие трубы высокого уровня, трубопроводы должны быть изолированы. Обычно не считается необходимым изолировать трубопроводы под подвесными перекрытиями, однако есть потенциальные (в целом небольшие) возможности для экономии энергии, если бы это было необходимо.

Если уровень циркуляционной системы трубопроводов выше радиаторов, трубопровод должен включать выпускные клапаны, чтобы позволить любому воздуху в системе быть выпущенным.

Петля однотрубная

Однотрубный контур, как следует из названия, представляет собой одиночный контур трубопровода, идущий от котла и возвращающийся к котлу.Каждый радиатор «сидит» на трубе, при этом оба радиатора подсоединяются к одной и той же трубе. Когда нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

Основным недостатком такой конструкции является то, что первый радиатор нагревается сильнее, чем второй и т. Д., А последний радиатор будет значительно холоднее, поскольку вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубопровода.

В принципе, количество радиаторов, которые могут быть установлены в однотрубном контуре, не ограничено, но чем больше установлено радиаторов, тем сильнее охлаждение между первым и последним радиаторами.

Эти системы часто используются в промышленных зданиях, где контурная труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются устаревшими системами и не считаются эффективными.

Подающая и обратная трубы.

Эта система более эффективна, чем однотрубный контур.Нагретая вода из котла подается с одной стороны каждого радиатора (подающая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.

Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, это позволяет насосу перекачивать воду из котла, если все радиаторы должны быть отключены.

Из-за ограничения потока, налагаемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет питать до 12 радиаторов.

Еще одно ограничение вызвано размером трубопровода — обычно основные трубы к котлу и от котла большие (не менее 22 мм), а трубопроводы меньшего размера (15 мм) отводятся для питания ряда радиаторов. Количество радиаторов, которые можно подавать через эти 15-миллиметровые трубы, будет зависеть от длины 15-миллиметровых участков — чем длиннее участок, тем меньше радиаторов.На рисунке выше показаны две ветви, каждая из которых питает два радиатора.

Трубопровод Micro Bore

В системе с микропроцессором используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.

Можно использовать специальный радиаторный фитинг, чтобы и подающая, и обратная микротрубки были подключены к одному и тому же концу каждого радиатора (как два верхних радиатора на иллюстрации).В качестве альтернативы, трубопровод может входить в два конца радиаторов (как два нижних радиатора на иллюстрации).

Опять же, имеется предохранительный клапан (или автоматический перепускной клапан) между подающей и обратной трубами котла для защиты котла в случае выключения всех радиаторов.

Преимущество микропроцессорной системы состоит в том, что трубы меньшего размера содержат меньше воды, поэтому меньше тепла теряется на каждом участке трубы. Кроме того, трубопровод с микропроцессором можно легко согнуть во время установки и не требует такого же количества соединений.

Недостатки заключаются в том, что они очень маленькие, трубы могут легко заблокироваться из-за внутренних отложений, и насосу необходимо преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.

В районах с жесткой водой известковый налет может накапливаться в любом циркуляционном трубопроводе, особенно это касается микропроцессорных циркуляционных систем, поэтому необходима подходящая добавка или устройство для смягчения воды.

---

одинарная труба — подача и возврат — микроотверстие

Как работает система отопления S-Plan?

Что такое система отопления S-Plan?

Система отопления S-Plan — это система, в которой используются зональные клапаны (также известные как 2-портовые).
Системы отопления S-Plan в настоящее время являются наиболее распространенным типом систем, устанавливаемых в Великобритании после систем комбинированных котлов (которые не есть какие-либо внешние клапаны с электроприводом).

S-план популярен, потому что он универсален (вы можете добавить неограниченное количество зон), просто подключить и легко найти неисправность.
Это также позволяет удовлетворить потребность в принудительном перекрытии потока воды в цилиндр без вентиляции (в соответствии с правилами G3) в случае перегрева цилиндра.

Как работает двухходовой клапан?

2-портовый (или зонный клапан) имеет постоянное питание 230 В (обычно на сером проводе), а также нейтраль и заземляющий провод.
Также имеется провод под напряжением двигателя (обычно коричневый) и провод под напряжением переключателя (обычно оранжевый).

Когда есть запрос на тепло, от любого контура, к которому подключены 2 порта (таймер и термостат оба требуют тепла) 230 В передается по проводу Motor Live (коричневый).
Двигатель внутри клапана поворачивается и открывает корпус клапана, позволяя насосу системы отопления проталкивать воду через него.
Когда двигатель полностью открыл клапан, он также нажимает микровыключатель, который замыкает цепь между проводом постоянного напряжения (серый) и проводом переключателя под напряжением (оранжевый).

Как только на оранжевом проводе будет 230 В, котел запустится и будет работать до тех пор, пока не будет удовлетворена потребность.
Как только потребность удовлетворена (либо таймер выключен, либо термостат достигает желаемой температуры), питание на провод под напряжением двигателя (коричневый) теряется, поэтому корпус клапана возвращается в исходное положение и перекрывает поток через клапан.
В то же время микровыключатель, замыкающий цепь между проводом постоянного напряжения (серый) и переключателем под напряжением (оранжевый провод), размыкается, поэтому питание по оранжевому проводу не подается, и котел перестанет работать.

Как подключить систему отопления S-plan?

Чтобы узнать, как подключить систему S-plan, вы можете посмотреть наше видео или следовать схеме подключения, такой как схема подключения Honeywell ниже.

https://heatingcontrols.honeywellhome.com/professional-zone/resource-centre/Wiring-Diagrams/

Распространенные неисправности в системах отопления S-Plan

Есть несколько неисправностей, с которыми мы регулярно сталкиваемся в системах S-Plan ..

Отопление / горячая вода не подается —
— Может быть вызвано неисправностями внешнего управления (отсутствие подачи питания на провод под напряжением двигателя (коричневый) на 2 порта.
— Это также может быть вызвано либо повреждением микровыключателя внутри клапана (отсутствие замыкания между постоянным током (серый) и переключателем (оранжевые провода)).
— Или корпус клапана зажат и не позволяет двигатель вращается (это означает, что клапан не пропускает воду через него, и микровыключатель не работает).

Отопление / горячая вода не выключается —
— Чаще всего это происходит из-за заедания микровыключателя Таким образом, даже если на провод под напряжением двигателя (коричневый) нет питания, между постоянным напряжением (серый) и переключателем под напряжением (оранжевые провода) все еще существует цепь.
— Вы также обнаружите ту же неисправность, если корпус клапана застрянет в открытом положении, и пружина не сможет закрыть корпус после того, как провод под напряжением двигателя (коричневый) потеряет питание.

Радиаторы нагреваются, когда включена только горячая вода —
— Эта неисправность обычно возникает из-за попадания грязи в систему внутрь корпуса двухходового клапана. Грязь препятствует полному закрытию клапана и позволяет воде проходить через него, даже если он находится в закрытом положении.
— У вас также может быть эта ошибка, если система S-Plan неправильно подключена. Если возврат цилиндра не является последней трубой, которая входит в первичный возврат перед котлом, вы получите обратную циркуляцию через трубопровод радиатора.

Схемы трубопроводов для водяного тепла

Несмотря на то, что много внимания уделяется эффективным котлам и инновационным радиаторам, конструкция системы трубопроводов часто является причиной или выходом из строя гидравлической системы отопления. Хорошая система трубопроводов может быть разницей между шумной, неудобной, энергоемкой системой и системой, которая обеспечивает комфорт во всех комнатах дома.

Чтобы спроектировать эффективную систему, вы должны согласовать источник тепла с «излучателями тепла», то есть радиаторами и конвекторами. Некоторые типы излучателей тепла лучше всего подходят для источников тепла с относительно высокой температурой. Например, знакомые конвекторы с плинтусом из оребренных труб, используемые во многих жилых и коммерческих зданиях, хорошо работают с температурой воды выше 150 ° F, но не с низкотемпературными системами, такими как тепловые насосы с грунтовым источником (см. Таблицу «Соответствие Компоненты »).

После того, как вы выбрали котел и несколько излучателей тепла, вам понадобится система трубопроводов, разработанная для получения максимальной отдачи от этого отопительного оборудования с точки зрения комфорта и эффективности.В этой статье рассматриваются достоинства и недостатки четырех методов прокладки трубопроводов, которые подходят для использования с оборудованием, часто используемым в жилых и небольших коммерческих зданиях.

Последовательная цепь

В последовательном контуре простейшая гидравлическая система трубопроводов, радиаторы и котел находятся в одном общем контуре. Радиаторы в конце контура часто больше, чтобы компенсировать более низкую температуру воды.

В простейшей гидравлической распределительной системе все излучатели тепла соединены в общий контур или «контур» с источником тепла.В этом устройстве температура воды постепенно понижается по мере того, как она перемещается от одного источника тепла к другому. Это снижение температуры необходимо учитывать при выборе и размере излучателей тепла.

Распространенной ошибкой является определение размеров излучателей тепла на основе средней температуры воды в системе. В случае последовательного контура вы должны рассчитывать тепловые излучатели в зависимости от температуры воды в их конкретных местах в контуре трубопровода. Если вы этого не сделаете, вы услышите жалобы на перегретые комнаты в начале контура трубопровода (ближайший к источнику тепла) и на неудобно прохладные комнаты в конце.

Основным преимуществом последовательных цепей является простой и недорогой монтаж. Однако, поскольку вода протекает через все излучатели тепла, когда циркуляционный насос работает, вы не можете использовать клапан для регулирования тепловой мощности данного излучателя. Если бы вы это сделали, вы бы ограничили поток через всю систему. Другими словами, у последовательных цепей есть недостаток, заключающийся в том, что они не позволяют независимое управление отдельными излучателями тепла в соответствии с потребностями комфорта.

Как правило, последовательные цепи лучше всего подходят для высокотемпературных излучателей тепла, таких как плинтус из оребренных труб, в небольших зданиях, которые контролируются как одна зона.Их не следует использовать с излучателями тепла с высокими характеристиками падения давления, такими как теплые полы и некоторые конвекторы фанкойлов.

Однотрубные системы

Однотрубная система изолирует котел от основного контура трубы, когда котел не работает. Тройники и клапаны с термостатическим управлением отводят воду из основного контура, направляют ее через радиаторы, а затем возвращают в основную линию.

«Однотрубная система» или «система Monoflo», как ее иногда называют, представляет собой распределительную систему, в которой используются специальные тройники для отвода части горячей воды по разветвлению трубопровода.Если ручной или автоматический регулирующий клапан размещен на пути ответвления трубопровода, поток воды через данный теплоизлучатель можно полностью контролировать. Это позволяет вам контролировать скорость вывода тепла от каждого излучателя тепла, не влияя на всю систему. Таким образом, однотрубные системы обладают потенциалом для управления зонами от одной комнаты к другой — функции, не предлагаемой последовательными цепями. В большинстве случаев обширное зонирование может быть выполнено с меньшими затратами с помощью однотрубной системы, чем с любым другим типом распределительной системы.

Поскольку тепловая мощность от каждого излучателя тепла может регулироваться независимо, однотрубные системы также позволяют увеличивать размеры отдельных излучателей тепла. Эта функция может быть хорошо применена в ванной комнате, где можно настроить слишком большой излучатель тепла для быстрого нагрева комнаты перед принятием душа или ванны, а затем сбросить настройки для поддержания нормальной комфортной температуры. Если бы вы сделали это с последовательной схемой, вы бы постоянно перегревали комнату.

Плинтус из оребренных труб, панельные радиаторы и конвекторы фанкойлов можно комбинировать и комбинировать по желанию, при этом все они подключаются как отдельные ответвления от главной распределительной цепи.Каждый агрегат по-прежнему необходимо подобрать в соответствии с температурой воды, которую он получает из основного контура. Эта главная цепь обычно проходит по периметру здания и проходит под излучателями тепла, расположенными на внешних стенах. Такая компоновка экономит деньги за счет минимизации количества труб, используемых между основным контуром и излучателями тепла.

Лучшим способом управления однотрубными системами является обеспечение постоянной циркуляции нагретой воды по главному контуру в течение отопительного сезона.Термостаты открываются и закрываются по мере необходимости для удовлетворения потребности в отоплении отдельных комнат. Поскольку используется постоянная циркуляция, лучше всего подключать котел к системе, как показано выше. Циркуляционный насос котла работает только при пожаре котла. В других случаях поток воды в основном контуре идет в обход котла, уменьшая потери тепла вне цикла.

Многозонные и многоконтурные системы

В многозонной системе для каждой зоны используется отдельный основной контур, обеспечивающий воду примерно одинаковой температуры в каждую зону.Предпочтительный метод — использовать небольшой циркуляционный насос и обратный клапан на каждом контуре.

Другой метод зонирования гидронной системы использует отдельный контур трубопровода для каждой зонированной области. Есть два способа настроить это; использование отдельного циркуляционного насоса для каждой зоны или одного циркуляционного насоса большего размера и нескольких электрических зонных клапанов. Я предпочитаю первый метод по следующим причинам:

• Циркуляционные насосы с малой зоной потребляют меньше электроэнергии и работают только тогда, когда соответствующая зона требует тепла.Для сравнения: единственный более крупный циркуляционный насос в системе с зонным клапаном должен работать всякий раз, когда одной или нескольким зонам требуется тепло.

• Когда один большой циркуляционный насос работает только с одной активной зоной, скорость потока может быть достаточно высокой, чтобы создавать раздражающие шумы потока в трубах.

• При выходе из строя циркуляционного насоса нагрев прерывается только в одной зоне. Остальные зоны работают в обычном режиме. Выход из строя циркуляционного насоса в системе с зонным клапаном предотвратит доставку тепла ко всей системе.

Важно отметить, что подпружиненный обратный клапан должен быть установлен в каждой зоне мульти-циркуляционной системы. Если нет обратных клапанов, и только одна зона требует тепла, теплая вода будет течь в обратном направлении через контуры, которые должны быть отключены. Это ограничит тепловую мощность активного контура. Это также может привести к попаданию нежелательного тепла в излучатели тепла в теплую погоду, когда котел работает только для нагрева воды для бытового потребления.

У многозонных систем с отдельными контурами есть еще одно преимущество: в каждую зону поступает вода примерно одинаковой температуры.Это может позволить уменьшить размеры излучателей тепла по сравнению с последовательной схемой. Если излучатели тепла имеют соответствующий размер, вы также можете эксплуатировать систему при немного более низкой температуре, что повысит ее общую эффективность.

Двухтрубные системы

Двухтрубная система подает воду к каждому радиатору по всей системе почти с одинаковой температурой. Все радиаторы подключаются между общей питающей магистралью и общей обратной магистралью. Двухтрубные системы чаще встречаются в коммерческих зданиях и хорошо подходят для конденсационных котлов.

Наиболее распространенный тип гидравлической распределительной системы в коммерческих зданиях известен как двухтрубная или параллельная система. В этой конструкции, которая также может использоваться в жилых системах, каждый излучатель тепла расположен в отдельной ответвленной цепи, которая подключается к общей питающей магистрали и общей обратной магистрали. Каждая ответвленная цепь проходит «параллельно» другим, позволяя каждому излучателю тепла получать воду примерно одинаковой температуры. Теоретически это позволяет использовать тепловые излучатели меньшего размера в каждой комнате.

Предпочтительный метод подключения ответвленных цепей к сети показан выше. Эта конструкция, называемая «системой обратного возврата», приводит к сбалансированному потоку через ответвленные контуры.

На этой диаграмме показаны типичные рабочие диапазоны различных источников водяного тепла, излучателей тепла и трубопроводных систем, хотя в необычных обстоятельствах иногда могут потребоваться конструкции, выходящие за пределы этих диапазонов.

Поскольку каждый излучатель тепла получает воду примерно одинаковой температуры, перепад температур между подачей и обраткой котла будет меньше, чем в системе последовательных трубопроводов.Например, в типичной параллельной системе перепад температуры между подающей и обратной линиями котла может составлять всего около 10 ° F. Напротив, типичная последовательная система может иметь падение температуры на 20 ° F или более. Меньший перепад температуры в двухтрубной системе помогает поддерживать температуру воды, возвращающейся в котел, выше точки росы выхлопных газов, тем самым предотвращая конденсацию дымовых газов.

Двухтрубные системы — лучший выбор для использования с низкотемпературными источниками тепла, такими как тепловые насосы или конденсационные котлы.Системы теплых полов можно рассматривать как двухтрубные, поскольку каждый контур пола подключен параллельно с другими контурами на распределительных станциях. Двухтрубные системы также позволяют легко зонировать с помощью клапанов для регулирования потока через любой данный излучатель тепла.

Полное руководство по шлангам радиатора автомобиля, шлангам обогревателя и шлангам охлаждающей жидкости

Если вы когда-нибудь открывали капот своей машины, вы, вероятно, замечали лабиринт шлангов, обвивающих двигатель. Хотя на вид они не такие уж и большие, они похожи на подземный паровозик метро.

Это единственное средство передвижения по двигателю, используемое для перекачки жидкости для охлаждения двигателя, а также для обогрева воздуха и согрева пассажиров зимой. Со временем шланги автомобильного радиатора и другие жизненно важные шланги, которые в основном сделаны из резины, начинают разрушаться из-за сухого воздуха, тепла и эксплуатации.

К сожалению, производители автомобилей не указали конкретный срок, когда эти важные компоненты должны быть заменены. Вот почему так важно часто проверять эти шланги и заменять при малейших признаках износа, пока не стало слишком поздно.

Что делают автомобильные шланги

Шланги автомобиля — наиболее уязвимый структурный элемент системы охлаждения, сделанный из гибких резиновых композитов, которые выдерживают вибрации двигателя. Шланги предназначены для выдерживания охлаждающей жидкости под высоким давлением, экстремальными температурами, маслами, грязью и шламом.

Шланги разрушаются изнутри, что затрудняет обнаружение их разрушения. Шланги, которые продолжают разрушаться, образуют крошечные трещины и проколы, которые могут привести к разрывам из-за давления, сжатия и воздействия тепла.

Шланг обогревателя и шланг радиатора

Большинство систем охлаждения транспортных средств состоит из четырех основных шлангов.

Верхний шланг радиатора подсоединяется к корпусу термостата и к радиатору. Снизу радиатора идет нижний шланг радиатора, который направлен к водяному насосу. Охлаждающая жидкость двигателя, работающая от водяного насоса автомобиля, теряет тепло после прохождения через радиатор. И верхний, и нижний шланги радиатора являются самыми большими шлангами в системе охлаждения, подключенной к двигателю.

Шланги обогревателя — это шланги меньшего размера, которые прикрепляются к сердечнику обогревателя, который находится под приборной панелью, для обеспечения тепла пассажирам в салоне.

Шланги охлаждающей жидкости и переливной

Термостат автомобиля остается закрытым при запуске, пока охлаждающая жидкость не достигнет заданной температуры. Чтобы охлаждающая жидкость не попадала в радиатор для охлаждения, жидкость направляется обратно в блок цилиндров через установленный снаружи перепускной шланг.

Шланг перелива соединяется с радиатором под крышкой и резервуаром для хранения перелива охлаждающей жидкости.Когда давление в системе охлаждения увеличивается из-за температуры охлаждающей жидкости, клапан на крышке радиатора пропускает охлаждающую жидкость обратно в резервуар, чтобы облегчить повышение давления и предотвратить потерю охлаждающей жидкости.

Предотвращение выхода из строя шланга

Отказ ремня и шланга может остановить вас. Эти сбои часто приводят к перегреву или выходу из строя гидроусилителя руля или системы зарядки. Если из шланга начинает течь охлаждающая жидкость или отсоединяется ремень, вращающий водяной насос, система охлаждения выйдет из строя и вызовет перегрев.Перегрев двигателя может вызвать серьезные внутренние повреждения, которые могут повлечь за собой дорогостоящий ремонт. Что вы можете сделать, чтобы предотвратить выход из строя шлангов вашего автомобиля:

• Когда двигатель остынет, осторожно сожмите шланги большим и указательным пальцами возле каждого зажима, где происходит наибольшая деградация. Обратите внимание на мягкие или мягкие участки, а также на потрескивающие звуки. Хорошие шланги будут прочными, гибкими и не будут издавать никаких звуков.
• Когда двигатель остыл, проверьте уровень охлаждающей жидкости, чтобы убедиться, что он находится на должном холодном уровне.Если в баке мало, добавьте жидкости и проверьте снова через день или около того. Если уровень жидкости снова становится низким, скорее всего, произошла утечка, и ее необходимо проверить у специалиста.
• Осмотрите шланги на предмет трещин, трещин, выпуклостей или смятых участков, загрязнения маслом и охлаждающей жидкостью или износа вблизи участков соединения.
• Промывайте охлаждающую жидкость каждые 30 000 миль. Чистая охлаждающая жидкость — один из лучших способов предотвратить внутреннее повреждение шлангов.

Когда заменять шланги

Учитывая, что сухая и горячая температура является синонимом Аризоны, подумайте о замене шлангов и шланговых хомутов каждые 4 года или каждые 50 000 миль, но не более 75 000 миль. Зажимы удерживают шланги двигателя и радиатора на месте и со временем могут ослабнуть из-за постоянного напряжения.

Чрезмерная температура окружающей среды, высокая температура двигателя и резиновые материалы — все это факторы, которые приводят к высыханию и затвердеванию шлангов. Кроме того, некоторые кислоты в системе охлаждения могут вызвать повреждение и разъедать резину, нарушая целостность шлангов. Избегание замены шланга может вызвать множество проблем, таких как утечка охлаждающей жидкости, повышение температуры двигателя и привести к перегреву.

Шланг обогревателя Vs. Стоимость замены шланга охлаждающей жидкости

Затраты на замену шланга радиатора и замену шланга обогревателя могут варьироваться от 150 до 450 долларов, если шланги обогревателя находятся на нижней стороне, тогда как шланги охлаждающей жидкости немного дороже. Хотя стоимость замены может показаться удивительной, замена шлангов по сравнению с заменой двигателя из-за чрезмерного перегрева значительно дешевле.

Каждый раз, когда ваш автомобиль посещает Sun Devil Auto , например, при замене масла, мы выполняем многоточечный осмотр, который включает в себя проверку ремней и шлангов системы охлаждения, радиатора и обогревателя в вашем автомобиле.Когда пришло время заменить шланги вашего автомобиля, вы можете доверить опытным техническим специалистам в Sun Devil Auto, чтобы заменить их должным образом и, в большинстве случаев, в тот же день!

Соединения трубопровода радиатора — Outfront Motorsports

Вот основные сведения:

1. Лучше всего расположить радиатор вертикально, когда это возможно, чтобы во время вождения создавался естественный ветер. По возможности не полагайтесь исключительно на электрические вентиляторы для охлаждения. Попробуйте установить радиатор так, чтобы во время движения через радиатор проходил прямой поток воздуха, при условии, что настройки вашего автомобиля позволяют это.

2. Вентиляторы радиатора нуждаются в реле высокого тока, чтобы включать и выключать их в соответствии с требованиями системы управления двигателем, когда двигатель прогревается. Почти у всех реле есть крошечное отверстие в нижней части, служащее сапуном, поэтому конденсат не накапливается и не ржавеет во влажном климате. В пустыне вам не нужно иметь дело с влажностью, поэтому это отверстие должно быть плотно закрыто, чтобы пыль и песок не могли попасть в зону контакта. То же самое и с реле вашего топливного насоса. Если вы столкнулись с неработающим вентилятором или неработающим топливным насосом, и вы не заполнили эти отверстия для сапуна, просто постучите по реле гаечным ключом, чтобы вытряхнуть грязь с контактов.Когда вы вернетесь домой, замените реле и на этот раз залейте сапун!

3. Предполагая, что вы устанавливаете радиатор вертикально, как и должно быть, верхнее водяное соединение предназначено специально для вашего двигателя, чтобы ВОЗВРАТИТЬ охлаждающую жидкость в радиатор. Верхний шланг радиатора подключается к выходу охлаждающей жидкости на вашем моторе, расположенному в верхней части мотора Subaru и, как правило, в верхней части мотора всех остальных моторов. Нижнее соединение шланга радиатора предназначено специально для подачи охлаждающей жидкости к водяному насосу двигателя, расположенному в нижней части двигателя Subaru, в области, где измерительный стержень входит в масляный поддон на двигателях EJ20 и EJ25.Самый простой способ запомнить, как подсоединять шланги радиатора к двигателю Subaru, — это ….
«верх идет вверх, низ идет вниз»

4. При прокладке трубопроводов охлаждающей жидкости от радиатора к двигателю все в порядке. прокладывать маршруты влево и вправо, чтобы добраться туда, куда вам нужно. Но избегайте прокладки линий вверх и вниз с подъемами и падениями, чтобы сделать ваши соединения. Линии должны иметь плавный и постоянный уклон от радиатора к двигателю.

Если вы не будете следовать этим простым рекомендациям по подсоединению шлангов радиатора, ваш автомобиль может быть очень вспыльчивым, когда он теряет наименьшее количество охлаждающей жидкости.Воздушные зазоры в верхней части коллектора радиатора могут способствовать попаданию воздуха в рубашку охлаждения двигателя. Когда эти пузырьки воздуха попадают в область сверхгорячей головки / цилиндра, они могут быстро расширяться и создавать микровзрывы давления в вашем радиаторе, потенциально взрывая капилляры радиатора, как воздушный шар, и в конечном итоге протекает.

Чтобы предотвратить образование воздушных зазоров и настроить радиаторную систему для обеспечения максимальной эффективности, ниже приведены две диаграммы, которые дают вам общее представление о том, что необходимо для песчаного ограждения.Использование отрыгивающего бака помогает предотвратить попадание воздуха в вашу систему, но позволяет охлаждающей жидкости расширяться и сжиматься в объеме по мере того, как двигатель нагревается и охлаждается.

На первой диаграмме показана установка отрыгивающего резервуара под давлением. В этих системах нет крышки заливной горловины на радиаторе, охлаждающая жидкость добавляется через крышку заливной горловины бачка. При первоначальном заполнении системы из бачка для отрыжки охлаждающая жидкость поступает в двигатель самотеком через шланг, соединяющий обратное соединение нагревателя двигателя Subaru.Поскольку у песчаных рельсов нет нагревателей, это соединение отлично работает для наполнения двигателя под действием силы тяжести. Воздух выходит через шланг для удаления воздуха / воды на радиаторе, когда охлаждающая жидкость выталкивает его наружу. После того, как охлаждающая жидкость заполнит водяные каналы двигателя, чтобы уровень был на одном уровне с верхней частью радиатора, запустите двигатель и доведите двигатель до полной температуры, примерно от 180 до 200F. По мере нагрева воды избыток охлаждающей жидкости расширяется и выходит через переливную трубку. Оставшаяся жидкость будет правильным количеством охлаждающей жидкости для системы.После того, как мотор остынет в течение ночи, обратите внимание на то, где уровень охлаждающей жидкости оседает внутри бачка для отрыжки, если смотреть через крышку заливной горловины. Некоторые люди отмечают этот уровень фетровым маркером на стороне отрыгивающего резервуара, чтобы запомнить «нормальный уровень» в холодное время года.

Для новых двигателей рекомендуется проверять уровень в первые несколько поездок на выходных, когда холодно, чтобы убедиться, что он находится на правильном уровне. Вообще говоря, уровень охлаждающей жидкости в отрыгивающем баке должен опуститься примерно на 1/2–2/3 в холодном состоянии.

Нижеприведенная установка является примером более традиционной установки отрыгивающего бака без давления. Важно знать, что для этой установки требуются:

1. Если вы используете термостат (не рекомендуется для песчаных дорог) в своем двигателе, вы должны подключить соединение водяного нагревателя двигателя (расположенное на корпусе термостата) к переходной трубке для воды в верхней части мотор. Когда двигатель прогревается, это подает горячую воду к термостату, вызывая открытие термостата.

2.Если вы не используете термостат (рекомендуется), вы можете заблокировать подключение водонагревателя, расположенного на корпусе термостата.
