Как провести электрику в деревянный дом, как установить УЗО

часть 2

По просьбе наших посетителей, интересующихся не только процессом изготовления сруба, но и всеми дальнейшими работами по строительству своего дома, мы начинаем рассказ об особенностях организации электрики в загородном доме.

Сразу отмечу, что подключением дома к внешним сетям и внутренней электрической разводкой должны заниматься специалисты. Тем не менее, если у вас есть опыт работы с электрическими сетями, либо Вы просто хотите знать все тонкости электроснабжения загородных домов, то этот материал — для Вас.

Обычно коттеджи запитываются от одно- или трехфазных внешних сетей. Тут, как говорится, кому как повезло. Разумеется, трехфазные сети, как правило, обеспечивают возможность получения большей нагрузки.

Как правило, ввод в дом осуществляется через внешнюю стену от ближайшего столба. Расстояние не должно превышать 20 метров, иначе провода будут испытывать большие нагрузки (от ветра, налипшего снега и т. д.). Часто на входе в дом ставят автоматический выключатель (автомат) который можно отключить при возникновении чрезвычайной ситуации (пожара и т.д.). От этого автомата кабель уже идет к счетчику. И входной автомат и счетчик пломбируются контролирующими органами.

Приведем фото уже из далекого по отношению к моменту написания данной статьи 2013 года. К этому моменту строительство дома, включая работы по электрике полностью завершены. Вы не увидите на фото металлического ящика электрического щитка — он заменен на элегантный и компактный пластмассовый. Кстати сейчас бы автор и все наружные кабели (от стоба к дому и от дома к вагончику) проложил бы медными кабелями.

После счетчика вы можете развести внутренние сети уже по своему усмотрению.

Входной автомат имеет установленную ограничительную мощность (исходя из выделенных Вам электрических мощностей).

Самый тонкий вопрос — организация заземления и зануления. Мы все привыкли, что в розетках и вилках (однофазных сетей) у нас присутствуют 3 контакта: фаза, ноль и земля. Очень хорошо, если к Вашему дому приходят все эти три провода (при однофазном подключении), либо 5 проводов при трехфазном (3 провода 3 фаз, ноль и земля).

Сложнее, когда Вы имеете 2 провода при однофазном или 4 провода при трехфазном подключении (т.е. вместе с фазой(-ми) идет только нулевой провод).

По идее, Вы должны у себя на участке вырыть глубокую яму (до глубины постоянного залегания грунтовых вод) заложить туда что-то металлическое и массивное и соединить этот предмет с контактом заземления в ваших розетках. К сожалению это трудно реализуемо. И дело не только в неприятных земляных работах, дело в том, что это заземление должно обеспечивать очень малое сопротивление, а поливать каждый день из леечки Вашу зарытую бочку вам вряд ли понравится 🙂

К счастью решение вопроса существует, поскольку забота о хорошем заземлении ложится на обеспечивающие Вас электричеством органы. В этом случае, даже если к Вам приходит один провод зануления/заземления (т.н. называемый PEN, Вы можете выделить из него PE (т. е. заземление) и N (т.е. нейтраль или нулевой провод).

Конечно это будет несколько условно, но достаточно безопасно. А если Вы оборудуете Ваш щиток специальными приборами УЗО (устройство защитного отключения), то Вы можете считать себя в безопасности, но об этом чуть позже.

В интернете можно найти несколько десятков схем подключения домов, но мы приводим на наш взгляд три наиболее удачных варианта подключения к трехфазной сети (см. материал в конце страницы): два варианта для режима раздельного подвода PE и N, и один вариант объединенного подвода PEN. Это самый дешевый и поэтому самый распространенный вариант. Именно так подключался я сам. Отмечу, что порядок подключения к однофазной сети аналогичен.

Обратите внимание на эту последнюю схему (Вариант 3 — копия схемы приведена ниже) — на входе мы имеем провод (зеленую шину) PEN, далее она раздваивается. Часть уходит на шину заземления (остается зеленой), а вторая часть (ставшая голубой) минуя входной автомат (для автомата важны только фазы) уходит к счетчику и затем к УЗО. После выхода с УЗО мы получаем уже две совершенно разных шины. Если Вы случайно замкнете эти два провода (т.е. землю и новоиспеченный ноль) у Вас выключится УЗО, сигнализируя об утечке тока.

Теперь поговорим об УЗО. Устройства защитного отключения появились сравнительно недавно, поэтому об их предназначении у многих (даже у специалистов со стажем) бытует неверное представление. Основное заблуждение в том, что если УЗО рассчитано на 16 ампер, то при 17 амперах оно сработает. Как ни странно, но это не так. Внимание! Если у Вас не будет утечки тока, то УЗО НЕ СРАБОТАЕТ при превышении тока выше указанного для него! Т.е. оно не защитит Ваши сети от короткого замыкания.

Для защиты от короткого замыкания предназначены автоматические выключатели (в просторечии — автоматы). Так для чего нужны эти УЗО (кстати, недешевые игрушки). Так вот, они предназначены для защиты человека от утечек тока. Кто не помнит кусающуюся при прикосновении стиральную машину или холодильник. Вот это и есть утечка тока. И если автоматы срабатывают при достаточно существенных токах короткого замыкания, то для гибели/увечья человека достаточно гораздо меньших токов (см. график).

Схема От чего защищает УЗО?выражаем признательность www.domuzo.ru

Для полноценной защиты Ваших сетей нужно совместное применение УЗО и автоматов. Более того, УЗО бывают разные и отличаются силой тока срабатывания (10, 30, 100 и 300 мА). Общая рекомендация следующая. На входе коттеджа или квартиры должно стоять так называемое пожарное УЗО с током срабатывания 100 или 300 мА. Оно предназначено для отключения сети при возникновении пожара, что очень важно для наших деревянных домов. Ставить на входе УЗО с токами 30мА не рекомендуется — будут постоянные отключения.

Итак, через УЗО в 300 мА мы завязываем всю электрическую сеть в доме. А вот, через УЗО 30 мА или 10 мА мы подключаем тех потребителей, где возможны утечки. Прежде всего это помещения, связанные с водою (ванная, туалет, кухня, бойлерная, насосная станция и т.д.). Не помешает вывести на УЗО все розетки — хуже не будет. А вот освещение выводить на УЗО смысла нет, вероятность поражения током мала, наоборот, может получиться только хуже. Представьте, темным вечером у Вас срабатывает УЗО на кухне. Если при этом еще и погаснет свет, то это только усугубит ситуацию.

Обратите внимание на тот факт, что, в отличие от автоматов, на УЗО замыкаются и нулевые провода. Но самое главное — нулевые провода вышедшие из разных УЗО нельзя соединять вместе — сработают эти УЗО, сигнализируя об утечке.

Так как же работает наше УЗО. Очень просто. Оно представляет собою трансформатор тока: две обмотки, через одну протекает входящий в УЗО ток, а через вторую — ток, прошедший через нагрузку, т.е. выходящий. Если все нормально и утечки тока на сторону на нагрузке не было, то входящий и выходящий токи равны и УЗО работает в штатном режиме. Если же произошла утечка (например, нулевой кабель замкнут на корпус стиральной машины, а Вы к ней прикоснулись), то часть тока уйдет через Ваше тело и УЗО моментально сработает.

Но, достаточно теории, рассмотрим практику. На момент первоначальной редакцииэтой статьи (июль 2009г.) я подключил дом к внешней трехфазной сети, установил распределительный щиток, запитал от него временный вагончик, вывод к колодцу (для временного насоса) и единственную розетку в основном доме. Для организации дальнейшей разводки было необходимо установить окна и двери (на данный момент это уже практически сделано, см. статью), ошкурить и покрасить внутреннюю поверхность сруба дома.

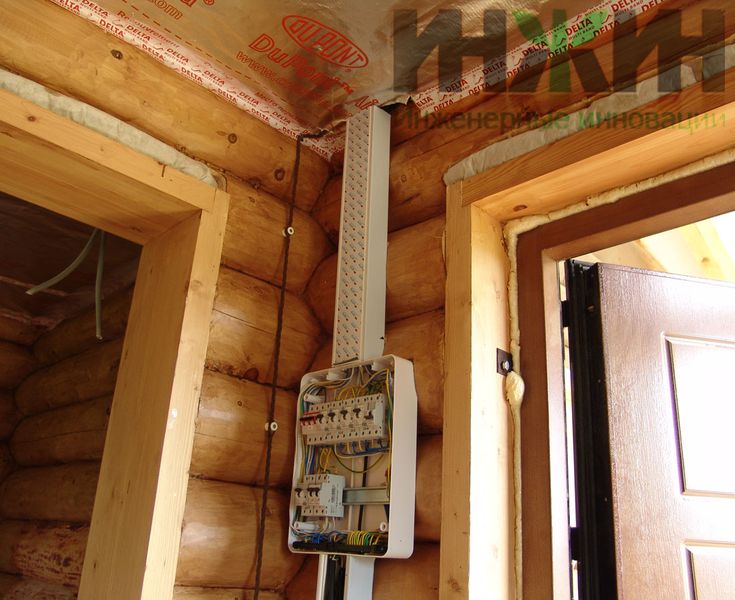

На фото выше показана распределительный щит, установленный в доме. Подвод внешних сетей организован под землею, что, несомненно, удобнее и эстетичнее (на это нужно получить согласие собственника подстанции, в данном случае она была частной и особых препон владельцы подстанции не строили, а наоборот помогали советами). Подвод был осуществлен алюминиевым кабелем в дополнительной пластиковой гофре (левый кабель см. правое фото выше). Алюминий был использован для экономии и создания качественного контакта с проводами на столбах (там также использовался алюминий). Кстати на столбах для присоединения были использованы зажимы орехи, это гораздо надежнее обычной скрутки, особенно для алюминия.

Примечание из 2017г — сейчас я бы конечно и подводку от столба к дому выполнил бы медным проводом.

Также алюминиевым проводом была осуществлена разводка в вагончик (средний кабель). Вся остальная внутренняя и внешняя разводка выполнялась и будет выполняться медным кабелем NUM и опять в пластиковой гофре. Кабель NUM наиболее предпочтителен для организации внутренней (особенно скрытой) проводки, он имеет 3 уровня изоляции, один из которых обладает самозатухающим эффектом (при возникновении возгорания от короткого замыкания и пр.).

Кстати проводка в доме предполагается быть скрытой и будет выводиться из распредщитка в специально сделанный прямоугольный канал в стене сруба (см. левое верхнее фото)

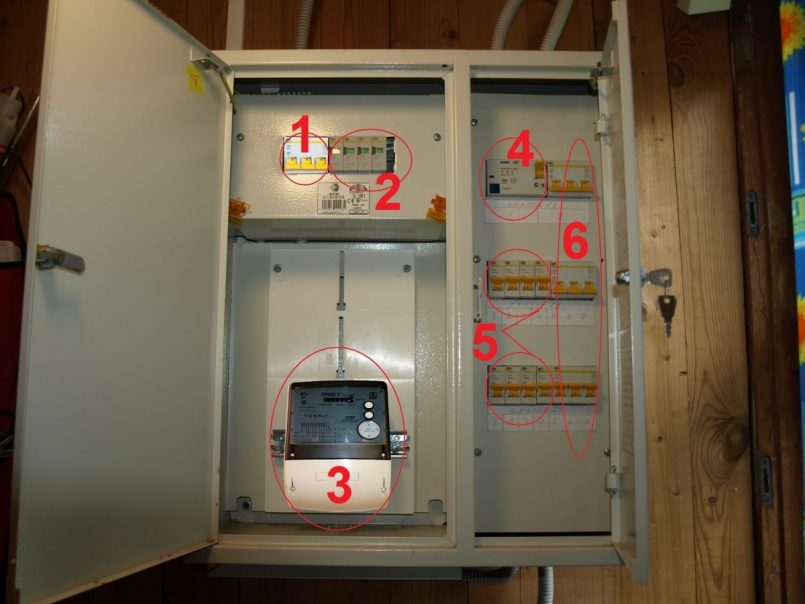

На следующих фото показана внутренняя организация распределительного щита. В левой его части размещен электронный двухтарифный счетчик (внешняя сеть подключается напрямую к нему, без дополнительного автомата — это требования собственника электросетей) — более подробно это показано на правой нижней фотографии.

После счетчика три фазы поступают на спаренный автомат, размещенный над счетчиком, а далее — на пожарное УЗО (3 фазы, ток утечки 300 мА), также расположенное над счетчиком, правее автомата. Таким образом входная группа приборов сосредоточена в левой части металлического шкафа.

Внутрення разводка в щитке выполнена одножильным медным кабелем сечение 4 кв.мм. Поскольку он был только одного цвета — то янаматывал на него изоленту различных цветов. Желто-зеленая — земля, голубая — ноль, красная — входные фазы и т.д.

Вновь остановимся на организации заземления. На вход дома подается только 4 провода (3 фазы и так называемый PEN, т.е. объединенный ноль и земля). Кстати, владельцы подстанции очень тщательно следят за хорошей землей, тем более, что подстанция проходит частые освидетельствования и проверки. Ими найден очень разумный выход. Нулевой кабель с помощью металлического шеста вбит в русло ручья, протекающего неподалеку.

Еще раз обратим внимание на схему подключения Варианта 3 (см. ниже). Вошедший кабель заземления/зануления (PEN) выводится на нижнюю плашку (см. фото слева ниже). Эта плашка соединена с корпусом щитка, что обеспечит защиту от удара током при возникновении какой-нибудь утечки. Так вот, уже с этой плашки голубым кабелем отводится земля, становящаяся теперь нулем к пожарному УЗО. С выхода этого УЗО идет разводка фаз по потребителям.

Поскольку сейчас задействована только одна фаза, то на нее повешено 3 автомата (рис. ниже справа).

С левого автомата кабель уходит в вагончик, где организована внутренняя локальная сеть со своим щитком (фото ниже слева).

В данном щитке отдельно, только через автомат (левый из трех), запитано освещение вагончика. А два других автомата (предназначенные для розеток) запитаны через УЗО с током отсечки 30мА (см. самый левый блок с синим выключателем).

На этом оборудование электроснабжения пока завершено.

Обратим ваше внимание, что при проектировании начинки электрощитка, необходимо иметь в виду, что УЗО занимают 2 позиции по ширине на DIN-линейках (если УЗО 3-х фазное, то 4 позиции). Поэтому, если Вы планируете защитить с помощью УЗО несколько потребителей, то проверьте — хватит ли у Вас места в щитке для всех УЗО и автоматов.

Приложения. Схемы распределительных щитов в загородных домах

выражаем признательность www.domuzo.ru

Вариант 1. Схема группового распределительного щита коттеджа (PEи N раздельны)

В приведенной ниже схеме все группы защищены УЗО с чувствительностью не менее 30 мА.Электрооборудование санузлов, влажных помещений, где ток утечки наиболее опасен, защищается УЗО с отключающим дифференциальным током 10 мА для обеспечения полной безопасности.

  1. Пластиковый или металлический корпус щита
  2. Соединительные элементы нулевых рабочих проводников
  3. Соединительный элемент зажимов РЕ проводника, а также проводника уравнивания потенциалов
  4. Соединительный элемент фазных проводников групповых цепей
  5. Выключатель дифференциального тока
  6. Автоматические выключатели
  7. Линии групповых цепей
  8. Счетчик
выражаем признательность www.
domuzo.ru

Вариант 2. Схема группового распределительного щита индивидуального здания (дома или дачи) — (PEи N раздельны)

В приведенной схеме все основные устройства выделены в отдельные группы.Предназначенные для защиты людей устройства дифференциальной защиты с чувствительностью 30 мА установлены на все основные группы потребителей, кроме освещения комнат, где маловероятен контакт человека с токоведущими частями, и климатизатора, который должен быть дополнительно заземлен.

  1. Пластиковый или металлический корпус щита.
  2. Соединительные элементы нулевых рабочих проводников
  3. Соединительный элемент РЕ проводника, а также проводника уравнивания потенциалов.
  4. Соединительный элемент фазных проводников групповх сетей
  5. Выключатель дифференциального тока
  6. Автоматические выключатели
  7. Линии групповых цепей
  8. Дифференциальный автоматический выключатель
  9. Счетчик
выражаем признательность www. domuzo.ru

Вариант 3. Схема группового распределительного щита для индивидуального жилого дома (PEN: т.е. PEи N объединены) — взята за основу нашим клиентом

На вводе в коттедж устанавливается УЗО с дифференциальным током 300 мА (при установке УЗО с меньшим током утечки возможны ложные срабатывания вследствие большой протяженности электропроводки и высокого естественного фона утечки электрооборудования). Первые три автоматических выключателя предназначены для защиты осветительных цепей от перегрузки,короткого замыкания и токов утечки. Группа из УЗО и трех автоматических выключателей предназначена для защиты розеток. Трехфазный автоматический выключатель и УЗО защищают мощные потребители (например, электроплита). Последняя лини, состоящая из одного УЗО и двух автоматических выключателей предназначена для защиты цепей отдельно стоящего здания (например, подсобного помещения).

  1. Пластиковый корпус щита
  2. Соединительный элемент нулевых рабочих проводников
  3. Соединительный элемент зажимов нулевых рабочих проводников, а так же проводника уравнивания потенциалов
  4. Соединительный элемент входных выводов защитных аппаратов групповых цепей
  5. Автоматический выключатель дифференциального тока
  6. Выключатель дифференциального тока
  7. Автоматические выключатели
  8. Линии групповых цепей
  9. Счетчик

Перейти ко второй части статьи — практическому описанию монтажа электрики в доме.

Электрика в деревянном доме | Как собрать электрический щит своими руками | Gudmig//Свой дом

Gudmig//Свой дом

262 подписчика

Всем привет! С вами Дмитрий, канал Gudmig//Свой дом. В предыдущей статье я рассказал о том как производил ввод электричества в дом, о том как протягивал кабель в ПНД трубе.

В этой части продолжаю рассказывать о устройстве электрики в своем доме.

Кабель в дом завели, следовательно настало время для сборки электрического щита.

В качестве схемы щитка взял на сайте Форумхаус готовый варинат, и переделал ее под свои потребности.

Все элементы щитка решил взять фирмы АВВ. Ввод и счетчик располагаются у меня в наружном щитке. А вот начиная с селективного УЗО на 40 А 100мА во внутреннем.

Далее идет разделение на три группы, каждая из которых имеет свое УЗО на 40А 30мА.

Но в данный момент у меня будет собрано только два контура. Третий контур пойдет на «мокрые» потребители (стиральная машина, розетки ванной комнаты) его планировал сделать дополнительно через свой ДИФ автомат, но пока еще думаю нужен он или нет.

Ну и далее от каждого УЗО сделал еще по три-четыре группы потребителей. Каждая через свой автомат. Розетки на 16А, свет на 10А.

Щит я взял на 24 модуля, так же фирмы АВВ, а именно MISTRAL41 W.

Ну и далее пробуем модули как то логически и правильно распределить в щите.

Автоматы и УЗО внутри щитка буду соединять с помощью медного одножильного провода на 4 кв.мм. Думаю на первое время мне этого хватит, хотя в будущем лучше заменить его на сечение побольше.

Чтобы не покупать отдельно клеммники под «0», решил клеммную коробку, которая идет в комплекте с щитом, разделить на три части.

Внутри защитного кожуха они ни куда не сдвинутся и все будет надежно.

Ну и далее производим соединение модулей согласно электрической схемы. УЗО решил расположить на верхней рейке, а автоматы на нижней.

Все основная часть собрана. Единственно в будущем, когда будет подключен второй этаж, то возможно заменю перемычки из проводов на специальные шины.

Пока разводка по дому у меня еще не сделана установил в щит простую розетку, подключив ее к первому автомату первого УЗО.

Так же рейка заземления пока будет пустая, т.к. на этот сезон будем жить без заземления. Его буду делать чуть позднее, оно будет организовано по системе ТТ.

Вот так вот щит выглядит на своем месте. Но про его подключение и установку расскажу в следующих статьях.

Как всегда более подробно можно посмотреть на видео.

Все остальные материалы по строительству дома своими руками можно почитать у меня на канале в Пульсе, а видео посмотреть в Ютубе на канале Gudmig//Свой дом.

Всем удачи!!!
