Расчет дверей шкафа купе — размеры, высота, как рассчитать

Содержание

1. Как рассчитать размеры дверей шкафа-купе
2. Замер проема
3. Определяем количество дверей
4. Расчеты размеров створок
5. Высота
6. Ширина
7. Ширина и перехлест дверей купе
8. Методика расчёта
9. Оптимальные размеры шкафа купе:

Как рассчитать размеры дверей шкафа-купе

Очень важно все правильно рассчитать, измерить точно, чтобы готовая конструкция прочно стояла на месте. Любая неточность может привести к заклиниванию или деформации дверей. Первое, что вам нужно сделать, это измерить ширину платформы структуры.

При измерении выполните проверку размеров в нескольких точках.

Следующим шагом является расчет дверей шкафа. Нас интересуют размеры проема для них, его высота, ширина и глубина. Последним подготовительным этапом является определение количества листьев и схемы их перекрытия. Самый простой дизайн — с двумя дверьми и наложением. Вооружитесь калькулятором и начните вычислять.

Соберите своими руками гардеробное отделение человека с практическими навыками, оно вполне под силу.

Замер проема

Для того, чтобы поместить шкаф в комнате, коридоре или холле, стоит рассчитать правильный размер проема. Для этого сначала выберите место установки структуры.

При измерении апертуры необходимо учитывать важные указания:

• Чтобы правильно измерить отверстие, необходимо измерить ширину и высоту места;
• Наименьшая ширина такого типа конструкции — 50 сантиметров, можно найти модели размером более одного метра. Главное подсчитать, что на территории достаточно места для всего строительства;
• Не забудьте измерить ширину пространства снизу и сверху, это поможет вам получить среднее значение;
• Мы рекомендуем измерять высоту, которая обычно составляет от 2 до 2,5 метров.

Необходимые меры

Определяем количество дверей

Обязательным этапом является расчет дверей шкафа.

Но чтобы точно определить размер, необходимо сделать замеры с отверстия, где будет располагаться одежда. Взяты его высота, ширина и глубина.

При всех измерениях и расчетах необходимо соблюдать определенные правила:

• лучше измерять в разных областях, потому что есть различия;
• между измерениями может быть погрешность в полтора дюйма;
• значение высоты должно быть на 4 см меньше, чем то же значение, что и отверстие;
• Крайне важно, чтобы расчеты были сделаны точно;
• При измерении дверей целесообразно учитывать важный фактор — возможность прохождения этих элементов через проемы жилого пространства.

Для удобства открытия шкафа рекомендуется конструкция с двойными крыльями. Продажа изделий с тремя дверьми — обычное дело, они достаточно широкие и занимают много места. При выборе продукта следует в первую очередь учитывать свободное пространство в помещении.

Варианты планировки дверей квартиры

Расчеты размеров створок

Высота

Для расчета этого параметра двери помещения не требуется никаких формул. Начальным значением является соответствующий размер открытия (он уже известен). Так как дверь не должна «падать» с профиля, необходимо учитывать высоту ее стены. Если мы ориентируемся на систему установки Raumplus, которая используется чаще всего, то это 45 мм.

Просто вычитайте около 40 из высоты проема и получите требуемое значение. Это гарантирует, что ролики ни в коем случае (динамические или статические) не выпрыгнут из верхнего рельса. Максимальная высота определяется таким же образом. Вычитается только удвоенная толщина стенки профиля (верхняя + нижняя часть проема).

Этот метод также используется для определения высоты шкафа, независимо от схемы, в которой он установлен. Алгоритм идентичен для всех структур данного типа.

Ширина

Она должна быть выбрана таким образом, чтобы полосы перекрывались в достаточной степени, чтобы соответствовать выбранному варианту рукоятки.

Ширина и перехлест дверей купе

Не рекомендуется делать ворота размером менее 500 мм: ворота будут неустойчивыми из-за близости роликов. Немного больше силы при открытии и он может упасть с треков.

Также не делайте отсеки слишком широкими: они будут неудобны в использовании. Максимальная ширина 1000-1100, но лучше остановиться на средних значениях 700-900 мм.

При расчете ширины двери «хорошая практика» заключается в том, чтобы избежать перекрытия внутреннего пространства с боковым профилем. То есть, перекрытие раздвижных дверей должно точно соответствовать ширине профиля.

В этом случае толщина «пылезащитного колпачка» (шлегеля) обычно не учитывается, оставляя выбор — приклеивать или нет — после окончательной установки передней части отсека.

Если принять ширину открытой двери (асимметричный профиль, С) 25 мм, а закрытой (симметричный профиль, Н) 35 мм, то формулы для расчета ширины дверей 2, 3, 4 и 5 удобно представлены в табличной форме.

По расчетным формулам для рамных дверей с профилем Aristo видно, что наличие пылеуловителя уменьшает глубину перекрытия.

Точной формулы расчета для систем бескаркасного скольжения не существует. Обычно остаётся нахлёст 20-30 мм, а ширина двери округляется до целочисленного значения.

Методика расчёта

Чтобы четко понять все нюансы, возьмем в качестве примера конкретные размеры диафрагмы. Предположим, что основные входные данные следующие:

• Высота Hpr = 2400 мм;
• Ширина Lpr = 2700 мм;
• количество листьев N = 3 шт;
• толщина буферной ленты B = 6 мм;
• количество перекрытий A = 2 штуки;
• ширина профиля рамы C = 20 мм;
• Толщина обоих рельсов S = 40 мм.

При расчете необходимо учитывать размеры верхней и нижней шин корпуса. Верхний несущий выступ представляет собой перевернутую букву «W» в виде сечения.

Буферная полоса может иметь разную ширину. Минимальная толщина стоек составляет 6 мм, а максимальная — 10 мм. Этот фактор учитывается при расчете систем скольжения. В нашем случае расчетная толщина полосы составляет 6 мм.

Профиль ручки определяет ширину вертикальных краев полотна двери. Алюминиевые стойки снабжены прорезями для удержания полотна на месте и имеют снаружи изогнутую форму для удобного захвата рукой. Толщина горизонтальных и вертикальных каркасных реек одинакова, 20 мм.

Читайте также: Оптимальная высота настенных шкафов на кухне: нормы в зависимости от роста человека

Выполните расчет в следующем порядке:

• Высота двери NDv = NDv — S = 2400 — 40 = 2360 мм;
• ширина с учетом 2-х оборотов Ldw = (Lpr — AC — AB) / N = (2700 — 40 — 12)/3 = 2648/3 = 883

Размеры каждого из трех лопастей составляют 2360 x 883 мм.

Если количество портов будет отличаться, то расчеты можно производить по формулам:
— высота листа Hdv = Hdr — S;
— ширина Ldv = (Lpr — AC — NbfB), где Nbf — количество поясов в буфере;
— Высота заполнения Hnp = Hdv — 2C — 2D, где D — глубина канавки в раме;
— Ширина входа = Ldv — 2C — 2D.

Оптимальные размеры шкафа купе:

• Высота цоколя 70-100 мм,
• Общая глубина 600-660 мм,
• Глубина применения 500-560 мм,
• Консоль Radius с радиусными полками — идеально 300 мм шириной,
• Высота шкафа 2400-2500 мм,
• Глубина внутренних полок составляет 500 мм,
• Ширина внутренних полок составляет от 400 до 1000 мм.
  Не рекомендуется делать ширину внутренних полок более 1000 мм, так как они будут провисать,
• Диапазон высот между полками составляет 300 мм,
• Длина крюковой трубы 800-1000 мм. Длина трубы более 1000 мм не рекомендуется для вешалки, так как она будет провисать,
• Высота подвесных трубок составляет 900 мм для короткой одежды и 1400 мм для длинной одежды. В идеале, вы можете сами измерить свою самую длинную одежду и основываться на ней,
• Ящики высотой от 100 до 300 мм и шириной от 400 до 800 мм. Если больше 600 мм — то дно ящика должно быть уже сделано из ДСП, а не из ДВП (чтобы не было провисания).

Чтобы правильно подобрать размер гардероба, подумайте о том, для чего именно вы это делаете. Сделайте замеры этих предметов и спланируйте место для них в вашем будущем гардеробе. Существует еще один эффективный способ узнать правильный размер гардероба: вы можете использовать Google и ввести вопрос в поиске. Затем выберите «режим поиска — изображения».

Вам предложат кучу различных вариантов расстановки этих или других элементов начинки, из которых вы сможете выбрать что-то для себя. Пример: шкаф прямой компоновки, внутренние размеры:
Пример: угловой шкаф, внутренние размеры:
Когда вы планируете делать большие шкафы, обратите внимание на размеры древесно-стружечных плит. Существует три основных формата ДСП:

• 2800 x 2070 мм,
• 2750 x 1830 мм,
• 2440 x 1830 мм.

Ситуация на работе Это может быть так: нужен кусок, например, крыша размером 2800 x 600 мм. Но в магазине есть только одна доска размером 2440 х 1830 мм. Чтобы не переделывать проект и сам шкаф позже, лучше позвонить и проверить наличие нужного вам размера листа. Тогда, в случае его отсутствия, можно сразу же переделать крышу. Например, сделайте его из 2-х деталей длиной 1400 мм, и установите их шарнир в нужном Вам месте.

Источники

• https://mblx.ru/shifoner/razdvizhnye/433-raschet-dverey-shkafa-kupe. html
• https://severdv.ru/mebel/shkafy-i-shkafy-kupe/kak-rasschitat-razmery-dverej-shkafa-kupe/
• https://BestDoor.guru/izgotovlenie/raschet-dverej-shkafa-kupe.html
• https://shkaf-info.ru/raschet-dverey-shkafa-kupe/
• https://made-box.ru/plan/raschet-dverej-shkafa-kupe.html
• http://MebSam.com/shkaf-kupe-razmery.html

как произвести все необходимые замеры

Собрать своими руками шкаф купе человеку, обладающему практическими навыками, вполне под силу. Основная трудность заключается в изготовлении раздвижных дверей. Во избежание ошибок, нужно строго придерживаться правил расчёта размеров полотен: учитывать высоту, ширину проёма, количество и величину дверей, вид профиля и прочей фурнитуры. В статье расскажем, как правильно собрать исходные данные, что для этого понадобится, а самостоятельно вы сможете рассчитать точные параметры на нашем калькуляторе.

Содержание

• Замер проёма
• Количество дверей
• Расчёты
  • Определение высоты и ширины проёма
  • Учёт перехлёстов
  • Методика расчёта
  • Расчёт заполнений
  • Онлайн калькулятор

Замер проёма

От точности производимого измерения зависит правильное определение размеров дверных конструкций. Замер проёма состоит из 2 основных операций:

1. Измерение высоты пространства между крайними точками внутренних поверхностей верхней и нижней плиты шкафа.
2. Ширина определяется таким же методом между крайними боковыми стенками купе.

Точность измерений — залог качества

Количество дверей

Стандартное заполнение проёма шифоньера может состоять из 2, 3 и большего числа полотен, которые перемещаются относительно друг друга в единой плоскости. Вертикальные края соседних дверей перекрываются между собой. Этим обеспечивается отсутствие зазоров в закрытом проёме шкафа.

Влияние числа створок на расчёты и варианты расположения Lп -ширина проёма, Lс — ширина полотна

Монтаж раздвижной системы можно осуществить двумя путями:

1. Приобретают готовые двери, и уже по их размерам монтируют корпус шкафа купе.
2. Установив шкаф, замеряют проём. Производят расчёт и согласно результатам, изготавливают двери.

Во втором случае понадобится схема для мастерской. Также можно изготовить раздвижные двери своими руками, следуя нашей инструкции в другой статье.

Стандарты и рекомендуемые размеры полотен для шкафов-купе

Расчёты

Для начала нам понадобятся такие данные:

• высота проёма
• ширина будущего шкафа
• количество дверных полотен
• количество перехлёстов
• толщина ворсистого уплотнителя
• ширина профиля рамы
• толщина обеих направляющих

Правильный расчёт всех составляющих деталей избавит от не состыковок, перекосов, провалов в процессе монтажа полотен в шифоньер.

Определение высоты и ширины проёма

Перед началом измерений нужно проверить уровнем горизонт верхней и нижней плиты, вертикали боковых ограждений и задней стенки шкафа и устранить отклонения при их обнаружении. Затем приступают к определению ширины и высоты проёма:

1. Меряют расстояние от внутренней поверхности нижней плиты до нижней точки верхнего перекрытия корпуса.
2. Измеряют расстояние между внутренними поверхностями крайних боковых стенок.
3. Производят контрольный замер длины диагоналей между противоположными точками сопряжения смежных поверхностей изнутри шкафа – они должны быть равны между собой.
4. Если выявилась разница в длинах, это будет означать нарушение геометрии корпуса шифоньера. Перекос устраняют подкладками под основанием шкафа.

Полученные величины являются базовыми данными, необходимыми для расчёта дверей шкафа-купе.

Учёт перехлёстов

Двери шкафа-купе передвигаются относительно друг друга по параллельным дорожкам. Внутренние стойки при закрытом проёме перекрываются на ширину профиля. Эти пересечения называют перехлёстами. Их число меньше на единицу от количества дверей. Например, трёхстворчатая система имеет два перехлёста, ширина которых учитывается при проектировании раздвижных систем.

Методика расчёта

Чтобы наглядно уяснить все нюансы, возьмём для примера конкретные величины проёма. Допустим, базовые исходные данные составляют:

• высота H_пр = 2400 мм;
• ширина L_пр=2700 мм;
• количество дверных полотен N = 3 шт.;
• толщина буферной ленты B = 6 мм;
• количество перехлёстов A = 2 шт.;
• ширина профиля рамы C = 20 мм;
• толщина обеих направляющих S = 40 мм.

Параметры верхних и нижних направляющих корпуса шкафа обязательно учитываются в расчёте. Верхняя опорная планка в разрезе представляет собой перевёрнутую букву «Ш».

Буферная лента может быть разной ширины. Минимальная толщина ворса — 6 мм, а максимальная величина составляет 10 мм. Этот фактор учитывают при расчёте раздвижных систем. В нашем случае расчётная толщина ленты составляет 6 мм.

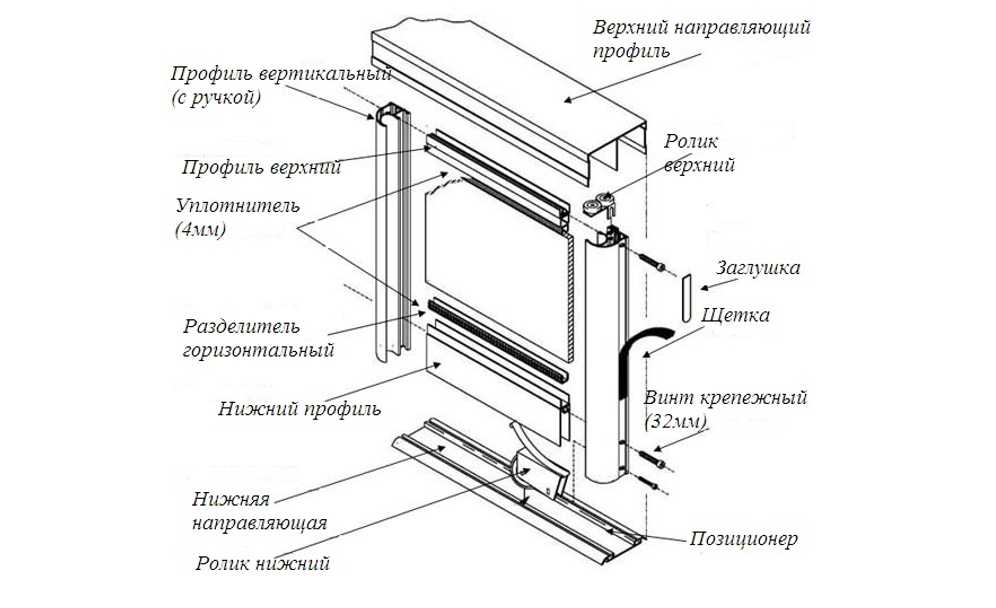

Профиль ручек определяет ширину вертикальных стоек обрамления полотна двери. Алюминиевые стойки выполнены с пазами для фиксации полотна и с внешней стороны имеют загиб для удобного захвата рукой. Толщина горизонтальных и вертикальных планок рамы одинакова и равна 20 мм.

Производят расчёт в следующем порядке:

• высота двери H_дв = H_пр – S = 2400 — 40 = 2360 мм;
• ширина с учётом 2 перехлёстов L_дв = (L_пр — AC – AВ) / N = (2700 – 40 – 12)/3 = 2648/3 = 883

Размер каждого из трёх полотен равен 2360 х 883 мм.

Если количество дверей будет иное, то расчёты можно произвести по формулам:
• высота полотна H_дв = H_пр – S;
• ширина L_дв = (L_пр — AC – N_бфB), где N_бф – количество буферных лент;
• высота наполнения Hнп = H_дв – 2C – 2D, где D – глубина паза в обрамлении;
• ширина L_нп = L_дв — 2C – 2D.

Расчёт заполнений

Параметры наполнения определяются вычетом из габаритов двери двух величин – ширины горизонтальных планок и вертикальных стоек (ручек), а также двух толщин буферной ленты.

Размер стандартного наполнения дверной рамы (зеркало, ЛСДП или МДФ) составит:

• высота 2360 – 40 = 2320 мм;
• ширина 883 – 40 — 12 = 831мм.

К полученным показателям нужно добавить глубину пазов в профиле (3 мм) для установки наполнения. Окончательный размер полотна будет составлять (2320 + 6) х (831 + 6) = 2326 х 837 мм.

При комбинации вставок надо учитывать толщину стенок алюминиевого двутаврового профиля T (2 мм), который крепят к стойкам обрамления. В его пазы вставляют фрагменты наполнения из разных материалов (зеркало, ДСП или МДФ).
Высоту вставок комбинированного наполнения Hвс (ширина остаётся та же) рассчитывают следующим образом:
H_вс = (H_нп— (N – 1)T)/N, где N количество вставок.
Например, наполнение состоит из 4 равных фрагментов при высоте проёма обрамления 2320 мм, толщина 3 соединительных профилей равна 2 х 3 = 6 мм, то высота каждой вставки составит:
(2320 – 6)/4 = 578,5 мм.

Онлайн калькулятор

Сложные формулы доступны далеко не всем. Проще воспользоваться автоматическим расчётом. Наша программа предлагает удобный интерфейс расчёта раздвижных дверей. В окна вы вводите базовые данные проёма, число дверей, перехлёстов, зеркальных и глухих вставок. В итоге получаются оптимальные размеры дверей и комплектующих.

Вы также можете скачать электронную таблицу Excel и произвести расчёт самостоятельно. После мгновенной обработки вводных в таблице отображаются габариты дверей, площадь наполнения и размеры горизонтальных, вертикальных профилей.

Онлайн сервис определяет параметры для дверей шкафов-купе любой конфигурации в плане — это угловые, трапециевидные, треугольные (диагональные) и радиусные.

Как измерить шкаф-купе своими руками

Важно: Пожалуйста, помните, что нам всегда нужен МИНИМАЛЬНЫЙ размер высоты A, B или C . Тщательно измерьте, чтобы мы не сделали ваши двери слишком большими. Используйте Максимум ширины D или E (это менее критично, чем высота). Если вы сомневаетесь, позвоните или напишите нам с вашими вопросами.

Вариант 1: Монтаж от пола к потолку и от стены к стене:

Это самый простой способ измерения и установки. Если у вас есть плинтус, вам нужно будет удалить часть, где двери касаются стены, или установить настенные вкладыши, как в «Варианте 2».

Вариант 2: Использование напольных и настенных покрытий

Мы рекомендуем этот вариант, если стены не вертикальны, а пол неровный (или если вы устанавливаете поверх ковра). Мы можем поставить настенные и напольные покрытия из 18 мм MFC большинства цветов. Упакуйте вкладыши, чтобы создать вертикальные и горизонтальные поверхности. Рассчитайте размеры внутри вкладышей .

Вариант 3: Панели от стены до торца

Ассортимент из Торцевые панели из МФЦ толщиной 18 мм , или альтернативно используйте МДФ и декорируйте в точном соответствии с цветом вашей стены. Торцевые панели можно использовать в сочетании с облицовкой стен и пола, как показано в Варианте 2.

Вариант 4: Использование заполнителя

Для проемов шириной более 4555 мм (двери, изготовленные по индивидуальному заказу) или 3607 мм (стандартные двери). Свяжитесь с нами напрямую для проемов до 5000 мм, так как теперь это возможно.

Делайте это только в том случае, если ваш проем шире, чем наша самая широкая длина гусеницы. Заполнение можно разместить слева и справа, чтобы центрировать гардероб. Опять же, мы рекомендуем МДФ и украшаем стены в соответствии с вашими стенами или используем наш ассортимент из торцевые панели . Заполнение можно использовать в сочетании с облицовкой стен и пола, как показано в Варианте 2.

Вариант 5: Уменьшение высоты потолка

Для потолков выше 2450 мм (двери на заказ) или 2260 мм (двери стандартного размера)

Опять же, мы рекомендуем деревянную и/или МДФ-конструкцию, декорированную в соответствии с вашими стенами, или использовать торцевые панели из МФЦ или напольные покрытия из нашего ассортимента. Уменьшение потолка также можно использовать в сочетании с «облицовкой стен и пола», как показано в варианте 2.

Вариант 6: Угловой потолок

Для угловых потолков закажите раздвижные двери для гардероба «S9 Angled», изготовленные по индивидуальному заказу.

Из-за специфики угловых дверей шкафов серии S9 нам необходимо, чтобы вы сняли дополнительные размеры, чтобы мы изготовили ваши двери, соответствующие размеру проема.

Здесь измерение A — это высота от пола до основания угловой секции (обозначается в инструменте проектирования как «Короткая высота») и 9Измерение 0003 D — это ширина проема в потолке (между высокой стеной и местом, где угловая секция соединяется с потолком — в инструменте проектирования это называется «Ширина потолка»). Наименьшее из измерений B и C и наибольшее из измерений E и F являются «высотой» и «шириной» вашего проема соответственно.

Разметочные и возвратные размеры

Разметочные и возвратные планки выполняют ту же функцию, что и настенные вкладыши (или ответные планки), но они намного толще, что позволяет разрезать (или размечать) их вокруг плинтусов, направляющих для картин, карнизы, неровные стены или любые другие препятствия. Хотя они имеют ширину более 100 мм (большинство цветов имеют ширину 108 мм или 118 мм), они обычно обрезаются во время установки. Наш инструмент проектирования предполагает, что вы сократите их до 80 мм, но это полностью зависит от вас.

Опять же, убедитесь, что вы рассчитываете ширину дверного проема, исходя из ВНУТРЕННИХ вкладышей. Например, если ваше расстояние от стены до стены составляет 3000 мм, тогда ширина проема будет 3000 – 80 – 80 = 2840 мм (при условии, что вы урезаете чертилку и возвращаете по 80 мм каждая).

Как измерить раздвижные двери гардероба

Чтобы спроектировать собственные раздвижные двери гардероба на заказ онлайн на сайте Slide Wardrobes Direct, вам необходимо знать общую высоту и ширину вашего гардероба. Итак, вот простое руководство о том, как подобрать раздвижные двери для собственного гардероба.

Как определить, какой размер дверей мне нужен?

Вам понадобится измерительная лента, чтобы рассчитать высоту проема и ширину свободного места в шкафу. Все размеры должны быть указаны в мм. Помните, что вы измеряете размер проема, а не размер двери.

📏 Измерение высоты: от пола до потолка

С помощью рулетки измерьте общую высоту проема от пола до потолка (рекомендуемые 650 мм от задней стены, чтобы было достаточно места для внутренней фурнитуры).

Пол и потолок могут быть не совсем параллельны, поэтому важно снять 3 разных измерения высоты, как показано на диаграмме ниже – A, B и C. Затем вам необходимо предоставить нам НАИМЕНЬШИЙ из этих 3 измерений высоты (если они отличаются).

Далее необходимо измерить ширину проема. Требуемый тип установки гардероба определит, какие размеры вам нужны.

📏 Измерение ширины: от стены до стены

Установка от стены до стены не требует торцевых панелей, поэтому вам нужно будет измерить ширину доступного пространства от стены до стены. Измерьте ширину раскрытия D и E, как показано на диаграмме выше.

Если есть разница между размерами D и E, это означает, что ваши стены не параллельны. В этом случае вам нужно будет предоставить нам САМОЕ БОЛЬШОЕ измерение ширины проема, чтобы обеспечить правильное перекрытие двери.

📏 Измерение ширины дверного или оконного проема (от стены до торцевой панели)

гардеробный комплект. Измерьте ширину проема D и E, как показано на диаграмме, убедитесь, что вы предоставили нам максимальный общий размер, ВКЛЮЧАЯ торцевую панель, и мы затем рассчитаем и изготовим двери нужной ширины, чтобы они поместились внутри вашей торцевой панели. В нашем онлайн-конструкторе дверей есть отдельный раздел для выбора торцевых панелей и вкладышей – легко!

📏 Измерение ширины: Готовая рама

Для установки внутри готовой рамы, пожалуйста, сообщите нам НАИМЕНЬШИЙ внутренний размер ВЫСОТЫ вашей рамы и САМЫЙ БОЛЬШОЙ внутренний размер ШИРИНЫ вашего Рамка.

Вам не нужны вкладыши, если у вас уже есть рама, поэтому не заказывайте вкладыши вместе с комплектом шкафа-купе. Если вы это сделаете, вы измените общий размер, необходимый для дверей гардероба.

📏 Измерение ширины: от торцевой панели до торцевой панели

Если у вас установка от торцевой панели до торцевой панели, вам необходимо измерить ширину D и E до ВНЕШНЕГО КРАЯ обеих торцевых панелей.

Что нужно помнить

📏 Получить точные измерения гораздо проще, когда у вас есть небольшая помощь, поэтому попросите друга. Это наиболее важно, когда вы получаете высоту проема.

📏 При измерении необходимо учитывать любые препятствия, такие как плинтус, свод и радиатор. Либо удалите их, либо создайте беспрепятственное отверстие вокруг них.

📏 Важно убедиться, что вы предоставили нам НАИМЕНЬШИЙ размер высоты проема и САМЫЙ БОЛЬШОЙ размер ширины проема. Это гарантирует, что мы изготовим ваши раздвижные двери шкафа-купе на заказ с идеальной посадкой.

Могу ли я получить дополнительную помощь в измерении дверей моего шкафа-купе?

Да! Для получения дополнительной информации о том, как проводить измерения, загрузите наше полезное руководство.
