Печь «шведка» для дома и дачи: порядовка своими руками
Содержание
- 1 Особенности
- 2 Виды
- 3 Подготовка к строительству печи
- 4 Материалы
- 5 Тонкости кладки
Отопление дома всегда должно быть таким, чтобы комнаты прогревались быстро, и при этом затраты были минимальными. Организовать такое отопление можно благодаря строительству печи типа «Шведка».Печь шведка была разработана шведами еще в 1767-м году. Шведские специалисты создали такую отопительную печь, которая быстро нагревается и сжигает при этом мало дров. Эти качества были нужны для борьбы с сильными морозами, дополненными высоким уровнем влажности. Если в месте размещения дачи или жилого дома наблюдаются такие климатические условия, то есть смысл построить эту энергоэффективную конструкцию.
Особенности
Печь шведка имеет сложное строение. Ее особенностями являются:
- размещенная рядом с топкой духовка;
- немалое количество камер-колпаков;
- сложная система каналов.
Пространство, в котором находится металлическая духовка, соединено с топкой. Конструкция такова, что между топкой и духовкой есть кирпичная стенка. Однако вверху этой стенки имеется канал для прохождения горячего воздуха. Благодаря такой хитрости духовку нагревает созданный в топке жар, и пламя при этом не имеет контакта с железом. Достаточно открыть дверку духовки, как в помещение хлынет теплый воздух.
Камеры-колпаки сильно повышают теплоотдачу угарных газов. К этим камерам подходит два канала. Оба размещаются внизу. По одному входит дым, по второму выходит. Принцип работы камеры следующий: горячий воздух поднимается вверх и, нагревая верхнюю часть колпака, становится холоднее. Далее он выходит из камеры и попадает в другие. В результате отдача тепла становится максимальной и отопительная печь на даче или в доме сильно нагревается.
Система каналов очень хитрая и, соответственно, сложная. Она позволяет управлять перемещением угарных газов в разные камеры-колпаки. При этом можно делать так, чтобы они не попадали в некоторые камеры. То есть можно управлять режимами работы печи и определять уровень ее нагрева. Большинство моделей «шведки» работают в трех режимах: летнем, осеннем и зимнем. Переключение между тремя режимами происходит благодаря заслонкам. Особенности работы отопительной печи в каждом режиме можно увидеть в разных видео.
Виды
За многие годы своего существования «шведка» получила немало изменений. Сегодня она представлена большим количеством моделей, которые можно объединить в три группы:
- Топливно-варочная печь.
- Шведка с камином.
- Печь с лежанкой.
Первая имеет наиболее простую конструкцию. Некоторые варианты даже не имеют духовки. Классическая модель такой печи предусматривает наличие духовки и ниш для сушки одежды.
Иногда ее дополняют баком для нагрева воды. Одной из представительниц этой группы является печь Буслаева.
Модели с камином являются топливно-варочными печами, к которым пристроен камин. Он размещается на противоположной от топки стороне. Такую печь часто размещают между двумя комнатами. Одна из них является кухней, вторая жилой комнатой или гостиной. Часть с топкой и варочной панелью размещают в кухне, камин — в другой комнате.
Наиболее сложной по конструкции является «шведка», строение которой предусматривает наличие лежанки. О ней часто говорят в видео. Под лежанкой всегда делают дополнительные камеры-колпаки, через которые проходит горячий воздух. Особенностью лежанки является малая площадь. Обычно ее размеры составляют 180х60 см.

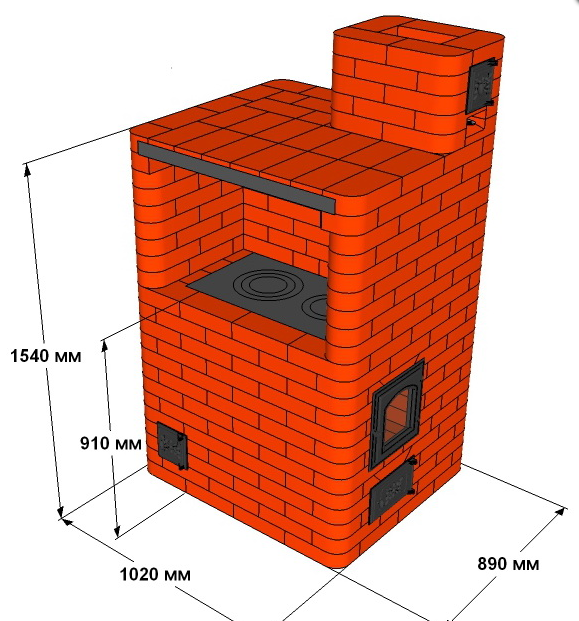

Любая из моделей такой печи является сложной и без наличия схемы, в которой указана подробная порядовка, составить конструкцию практически нереально.
Подготовка к строительству печи
Печь типа «Шведка» всегда нужно ставить на фундамент. Она имеет немалый вес, и поэтому ее монтаж на пол является большой ошибкой. Он всегда приводит к ремонту печи. Фундамент для печи с лежанкой должен быть отдельным от фундамента дома, ведь усадка одного из них не должна повлиять на конструкцию печи и не должна вызывать непредвиденный ремонт. Фундамент заливают на глубину, большую величины промерзания грунта. Лучше заливать его на этапе возведения дома. Если же строительство дачи завершилось, и пол стоит на своем месте, то нужно делать в нем отверстие, которое по размерам является на 10-15 см. больше, чем размеры будущей отопительной печи.
Далее роют котлован, готовят основу для фундамента и заливают его. Особенности этой процедуры можно изучить в разных видео. На готовый фундамент всегда ставят теплоизоляционный материал. Им может быть базальтовый картон. Теплоизоляция должна состоять из трех слоев.
Два из них делают из базальтового картона, один – средний, из фольгированного листа. Толщина теплоизоляции должна равняться 15 мм.
После можно покупать необходимые материалы и приступать к кладке печи с тремя режимами по чертежам К. Я. Буслаева.
Материалы
Список необходимых материалов для отопительной печи работы состоит из:
- 1 дверки топочной, 21х25 см.;
- 1 дверцы поддувальной, 14х25 см.;
- 3 дверок прочистных, 12х12 см.;
- 550 кирпичей красных;
- 1 духовки, 45х25х29 см.;
- 1 колосника 20х30 см.;
- 1 задвижки 25х13 см.;
- 1 плиты чугунной с 2 конфорками, 41х71 см.;
- 1 задвижки от вытяжки 13х13 см.;
- 30 шамотных кирпичей ША-8;
- 1 уголка стального 45х45х700 мм.;
- 1 уголка стального 45х45х905 мм.;
- 2 полосок стальных 50х5х650 мм.;
- 1 полочки сушки 190х340 мм.;
- 1 листа перекрытия сушильных камер 800х905 мм.;
- 1 листа предтопочного 500х700 мм.
При выборе материалов нужно обращать внимание на некоторые нюансы.
Первый касается толщины стенок духовки. Если она будет малой, то стенки быстро перегорят и нагрянет неожиданный ремонт. Если же слишком толстыми, то отвод тепла и прогрев будут происходить медленно. Следствие — недожог, осаждения сажи и ухудшение КПД. Такие же требования предъявляются к варочной плите. Лучше всего, когда она отлита из чугуна или специальной стали.
Слабым местом любой шведской печи является дверца топки. Из-за очень высокой температуры в топке дверка быстро расшатывается и в некоторых случаях вываливается. Стандартное штамповочное из листа изделие не подходит. Чтобы избежать преждевременного ремонта, специалисты рекомендуют останавливать выбор на литой дверке. В ней должны быть усы, которые заделываются в кладку.
Если же нет выбора, и приходится покупать штамповочную дверку, то нужно усилить ее конструкцию четырьмя кусками отожженной проволоки. Диаметр материала должен составлять 3-4 мм. Длина до 70 мм.
Проволоку приваривают к рамке дверки. Образованные усы нужно развести в стороны и вмуровать в кладку. Это убережет от нежелаемого скорого ремонта.
Тонкости кладки
Во время этого процесса нужно соблюсти все нюансы и должна быть соблюдена порядовка, указанная в схеме ниже.

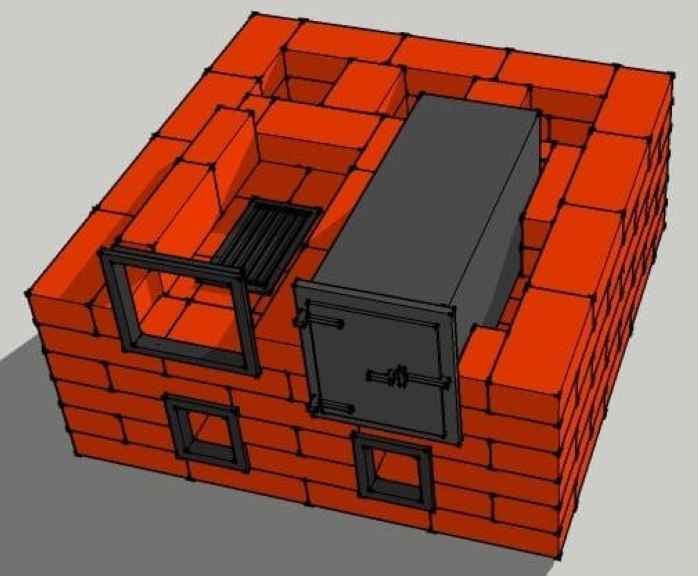

Тонкости создания печи Буслаева проявляются еще во время кладки первых двух рядов. Их нужно выкладывать так, чтобы шов между кирпичами равнялся 6-13 мм. Благодаря таким широким швам удастся получить постамент. Более широкие швы являются нежелательными.
Обязательной процедурой является смачивание кирпича за 15 секунд до размещения на нужном месте. Благодаря этому смывается пыль и улучшается адгезия. В результате «шведка» получается прочной и надежной. Если же укладывать сухой материал, то кладка получится непрочной. Слабая адгезия даст о себе знать после первых серьезных сжиганий дров, и в итоге придется делать ремонт. Замачивать кирпич также не стоит.
В таком случае он впитает много воды, которая, уйдя в раствор, сделает последний более жидким. Такой раствор не сможет обеспечить прочность конструкции, и она развалится еще до того, как завершится кладка.
Глиняный раствор для кладки не подходит. Осуществлять порядовку следует, используя раствор на мергеле.
Для создания топочной части обычный кирпич не подходит. Он не выдержит высоких температур. Стенки топки делают из шамотного кирпича. Он отличается светло-желтым цветом. Кладут такой кирпич на раствор, который предусматривает наличие шамотной глины. Поскольку обычный и шамотный кирпич при нагревании расширяются по-разному, шов между ними следует делать 6-миллиметровым.
Очень большое внимание нужно уделять ровности поверхности половинок и трехчетверок материала. Здесь нужно делать все так, как указывает проект. Обрезать кирпич стоит на улице, так как образуется много пыли.
Очень важно обрезать углы кирпича так, как отмечает чертеж. Это необходимо для того, чтобы сделать правильные каналы и углы их поворота.
Стоит помнить, что отопительная печь Буслаева является многоканальной, и поэтому тяга в ней сильно снижается. Если не обрезать кирпич так, как нужно, дым в канале с таким кирпичом будет проходить с затруднением. Тяга снизится.
Есть требования и к дымоходу. Его устье должно иметь распушку. Задача последней — рассекать ветер, что делает невозможным его попадание в дымоход. Выступление дымоотвода над коньком крыши должно составлять 60 см. С подробным процессом создания печи шведки для дачи также можно познакомиться в видео.
