Система отопления в двухэтажном доме: Отопление в двухэтажном доме – без проблем своими руками

Схема отопления двухэтажного частного дома, проекты, видео

Очень важно перед строительством дома определиться с системой отопления, от этого зависит ваш комфорт в холодное время года. Схема отопления двухэтажного дома должна выполнять свои функции обогрева здания без каких-либо проблем, это зависит и от правильного выбора материалов, и от правильной установки. Если же схема отопления двухэтажного частного дома выполнена из качественных материалов, она может прослужить нескольким поколениям без необходимости ремонта или смены оборудования. Наиболее оптимальным вариантом в данное время является водяная система отопления, она подходит для двухэтажных домов и коттеджей.

Схема отопления двухэтажного дома

• Виды водяного отопления для двухэтажных домов
• Трубы, используемые для водяного отопления
• Схемы разводки отопления
• Коллекторные системы

Виды водяного отопления для двухэтажных домов

Наиболее приемлемы схемы отопления двухэтажных домов с принудительной и естественной циркуляцией. Система отопления с естественной циркуляцией не зависит от электроэнергии, что очень удобно в наше время, не возникнет различных непредвиденных ситуаций, связанных с отключением электроэнергии. При установке системы используются трубы крупного диаметра, а разводка выполняется под уклоном.

Отопление двухэтажного дома с естественной циркуляцией

Для отопления двухэтажных домов более подходит система с принудительной циркуляцией носителя тепла. Необходимо иметь отопительный котёл, расширительный бак, коллектор, трубопровод и отопительный прибор. Вода в такой схеме отопления двухэтажного частного дома циркулирует при помощи циркуляционного насоса, а для нагрева котла применяют и уголь, и дрова, и керосин, и газ. Также можно это делать, используя электричество или какие-либо иные альтернативные виды энергии.

Отопление двухэтажного дома с принудительной циркуляцией

Трубы, используемые для водяного отопления

Если вы используете трубы из стали, надо учитывать её недостаток – низкую коррозионную стойкость.

Трубы их нержавеющей стали и оцинкованные не имеют этого недостатка. При монтаже лучше всего применять резьбовые соединения. Трубы из металла в данное время при устройстве схемы разводки отопления двухэтажного дома используются достаточно редко.

Как один из самых надёжных вариантов, представляющих отопление 2 этажного дома схема использует трубы из меди, они выносят наиболее высокие температуры, а также высокое давление.

Соединяют трубы из меди при помощи пайки высоких температур с «серебросодержащим» припоем. При желании их можно спрятать в стены дома, что очень удобно и эстетично. Минус таких труб – в высокой цене, но это единственный минус, такие трубы очень надёжны и рекомендованы, так как при их правильной установке они прослужат нескольким поколениям владельцев жилища, при этом не будет необходимости их менять или ремонтировать. Такие трубы очень надёжны и качественны.

Отопление из медных труб

Полимерные трубы имеют плюсы: они удобны при монтаже, который может произвести даже человек без специального образования, что может сэкономить деньги; на внутренней поверхности не откладывается осадок, а значит, они не будут быстро забиваться; достаточно стойки к коррозии. Монтируются такие трубы с помощью резьбовых или же прессовых соединений, сварка не используется. Недостаток: коэффициент теплового расширения достаточно большой, что может привести к возникновению течи.

Полимерный трубы отопления и фитинги

Когда составляются проекты отопления частного двухэтажного дома, необходимо продумать, какие трубы наиболее подходят для данного строения, учитывая аварийное и альтернативное отопление. Конечно, многое зависит и от материального фактора, но на отоплении лучше всё-таки не экономить, ведь от этого зависит то, как вы будете жить зимой: будете ли мёрзнуть, или наслаждаться жизнью в тепле и уюте.

Специалисты советуют сделать выбор в пользу медного трубопровода, он прослужит верой и правдой своим владельцам несколько поколений. Пусть он и стоит дороже, но зато он надёжен.

Схемы разводки отопления

В двухэтажных домах используют такие схемы разводки отопления: однотрубная, двухтрубная, а также коллекторная. При однотрубной достаточно сложно регулировать температуру в здании. Это происходит от того, что нет возможности перекрыть один из радиаторов, когда все остальные отопительные приборы работают. Поэтому, когда горячая вода переходит от одной батареи к другой, она всё больше охлаждается.

Двухтрубная схема разводки отопления двухэтажного дома является более подходящей для двухэтажных домов.

Так как у каждого агрегата отопления есть по две трубы, по одной идёт горячая вода, а по другой – уже остывшая. Ещё эта система отличается от однотрубной тем, что у неё иной порядок подключения приборов отопления. Специалисты рекомендуют перед каждым радиатором монтировать регулировочный бак.

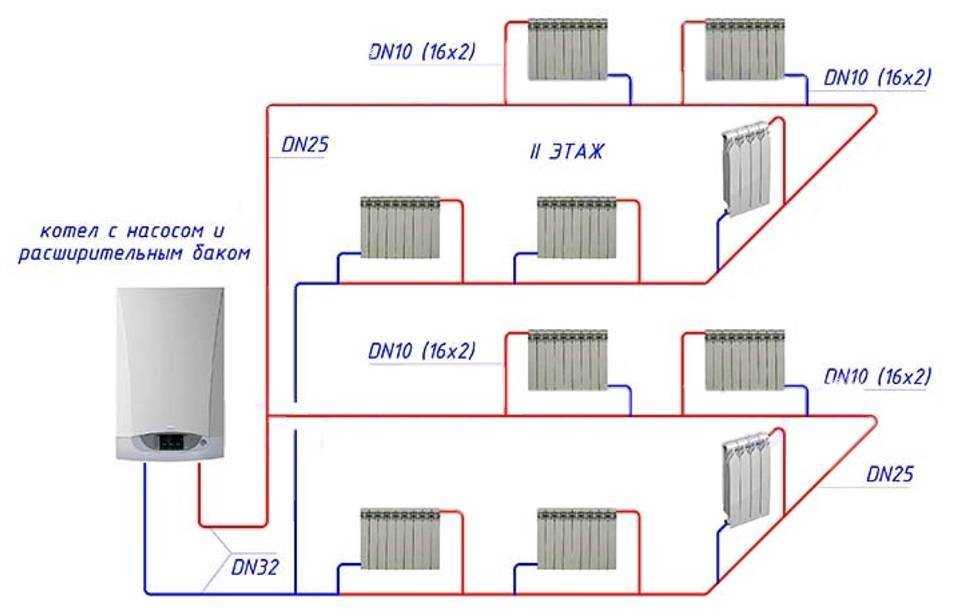

Схема двухтрубной системы отопления

Для того чтобы в двухэтажном доме была нормальная циркуляция, достаточно дистанции между центром котла и верхней точкой подающей магистрали, при этом можно ставить расширительный бак на верхнем этаже, а не на чердаке. А трубу подачи прокладывают под потолком или под подоконниками.

При использовании двухтрубной схемы с естественной циркуляцией в двухэтажном доме необходимо делать длительный прогрев системы.

Поэтому рекомендуется ставить дополнительный байпас вместе с циркуляционным насосом, что значительно сэкономит время при запуске такой системы, как схема отопления двухэтажного загородного дома, и при этом в здании будет более равномерно распределяться тепло.

Схема отопления с байпасом и насосом

Кроме установки радиаторов, в двухэтажном доме с использованием котла вместе с встроенным насосом циркуляции можно устанавливать и систему «тёплый пол», подключать полотенцесушитель одновременно на двух этажах. Специалисты советуют стояки второго этажа подключать возле самого котла.

При выполнении монтажа лучше всего использовать лучевую и коллекторную систему, она наиболее удобна, можно регулировать температуру во всех помещениях. Для всех отопительных приборов проводят по две трубы: прямую и обратную. Коллекторы размещают на каждом этаже, очень важно при этом, чтобы они находились в специально отведённом для этого шкафу, в котором располагают и всю запорную арматуру.

Комбинированная система отопления: радиаторы и теплый пол

Коллекторные системы

Это универсальная схема отопления двухэтажного дома видео по устройству которой можно посмотреть ниже. Такие системы дают возможность выполнять отопление двухэтажного коттеджа схемы со скрытыми проводимыми трубами. Установка производится очень легко, поэтому ее может произвести даже человек без наличия специальных навыков.

Схема коллекторного отопления двухэтажного дома

Водяное отопление можно проводить как только на одном этаже, так можно и на всех сразу, но котёл рекомендовано размещать только на первом этаже, а на втором можно поставить расширительный бак. Рекомендуется трубы с горячей водой проложить под потолком или под подоконником, то есть, в наиболее уязвимых местах для холодного воздуха. Обязательно на каждый радиатор ставить отдельный регулирующий кран.
Выбирая план отопления двухэтажного дома, очень важным моментом является принять правильное решение, от этого зависит, насколько комфортно будет вам в холодную погоду, как долго прослужит вся принципиальная схема отопления двухэтажного дома, как часто нужно будет производить ремонт или менять трубы и многое другое.

При неправильном выборе, при желании сэкономить сейчас может случиться так, что вам придётся постоянно что-то ремонтировать, менять, нанимать работников, а значит, тратить деньги, поэтому ни о какой экономии в данном случае нет и речи.

Лучше в самом начале установить качественные трубы, радиаторы и другое, пусть и обойдётся это всё дороже сейчас, зато прослужит дольше и всё равно выйдет дешевле в дальнейшем. Правильно установленная схема системы отопления двухэтажного дома из качественных устойчивых материалов прослужит нескольким поколениям.

Лучевая система отопления двухэтажного дома

» Отопление частного дома

На этой странице мы попбробуем найти и подобрать для вашего гаража необходимые части конструкции. Конструкция отопления дома включает определенные устройства. Любой фактор играет важное значение. Вот почему выбор каждой части монтажа нужно делать обдуманно. Схема отопления имеет, бак для расширения, коллекторы, развоздушки, увеличивающие давление насосы котел, батареи, систему соединения, крепежи, трубы терморегуляторы.

Еще в самом начале строительства дома необходимо определиться с отопительной системой, которая представляет из себя целый комплекс, состоящий из котла, радиаторов, трубопроводов, датчиков контроля и других элементов. Только удачная подборка всех составляющих этого комплекса и оптимальная схема отопления будут поддерживать комфортный микроклимат в доме. Вариант разводки нужно выбирать с особой тщательностью, чтобы система отопления смогла выполнять свою основную функцию — обогрев помещения в холодное время года.

Схема двухтрубной системы отопления.

На сегодняшний день наиболее оптимальным вариантом для отопления двухэтажного дома является коллекторная или лучевая система отопления, основным преимуществом которой является возможность регулировать температуру в каждом помещении отдельно.

Помимо этого, монтаж производится со скрытыми трубопроводами и для проведения работ не требуется особых знаний и умений в строительстве и ремонте.

Лучевая разводка отопления двухэтажного коттеджа подразумевает параллельное подключение всех отопительных радиаторов к распределительному коллектору. От каждого его узла к радиатору идут подающая и обратная труба. Сам же коллектор имеет довольно большие габариты и поэтому обычно располагается в специальном шкафу. Лучевая разводка является идеальной в плане ремонта, так как все соединения труб остаются доступными и каждый отдельный луч можно легко отключить без ущерба для остальных веток.

Типы лучевой системы отопления

Наглядная схема системы отопления в частном доме.

Лучевая система отопления в частном доме может устанавливаться как с принудительной, так и с естественной циркуляцией теплового носителя. В настоящее время система с естественной циркуляцией используется очень редко, так как здесь необходимо использование труб с очень большим диаметром, что для частного дома не очень удобно. Помимо этого, данная система комплектуется расширительным баком, установка которого необходима в самой высокой точке двухэтажного дома, что опять же не совсем удобно. Но в то же время лучевая система отопления с естественной циркуляцией поможет сэкономить на монтаже, так как не потребует дополнительного дорогого оборудования (насосы, датчики температуры, воздухоотводчики и др.).

Коллекторная отопительная система с принудительной циркуляцией используется наиболее широко, основным ее преимуществом является искусственная прогонка тепла по трубам. Для этих целей в подающей или обратной магистрали устанавливается специальный насос. Принудительная циркуляция дает возможность снизить разность температур воды на входе и выходе, а также упрощает саму отопительную систему, что делает ее более компактной и помогает избежать лишнего расхода материалов. Данная система отопления абсолютно не зависит от проекта дома и расположения в нем обогреваемых помещений. Не играет особой роли и гидравлическое сопротивление трубопровода, и протяженность веток. А за счет установки современных автоматических приборов можно изменять температуру в зависимости от погодных условий и индивидуальных пожеланий жильцов. Все эти достоинства делают данную систему универсальной.

Источник: http://1poteply.ru/sistemy/tip/otopleniya-luchevaya-dvuxetazhnogo-doma.html

Содержание статьи

Чтобы жизнь в загородном доме была комфортной мало выбрать современный отопительный котел и красивые радиаторы. Каждая система отопления – это совокупность труб, приборов, различных фитингов, кранов, отводов и прочего, что дает возможность соединять в единое целое множество элементов отопительной системы.

Тепло в доме во многом зависит от правильно  смонтированной разводки, которая выбирается по ряду показателей.  На сегодняшний день применяется несколько видов – тройниковая и лучевая разводка системы отопления.

При современных требованиях к комфортности и экономичности отопительных систем тройниковая схема разводки потеряла актуальность ввиду своей малой эффективности. С подобной схемой исключается возможность регулирования температурного режима в целом в доме и в отдельных помещениях в частности.

Лучевая разводка системы отопления

Кроме этого при возникновении аварийной ситуации, когда необходимо сделать ремонт в системе отопления, приходится отключать её полностью, что в зимний период просто невозможно, если в доме постоянно проживает семья, и особенно с маленькими детьми. Несмотря на больший расход материалов, лучевая система отопления лучше отвечает вышеперечисленным требованиям.

В чем отличие тройниковой разводки от лучевой?

Такой монтаж является достаточно сложным, что увеличивает риск поломок в случае ошибок при монтаже или резких перепадов давления в отопительной системе.

Схема лучевой разводки

Лучевая разводка отопления предполагает прокладку труб от каждого радиатора к специальному распределительному устройству – коллектору или, как его еще называют, гребенке. Естественно, что здесь расход труб увеличивается значительно. Кроме труб для каждого радиатора потребуется своя запорная арматура – вентили, терморегуляторы, тройники и прочие мелкие детали, причем некоторые из них необходимо устанавливать на обеих трубах – подводящей и обратке.

Но, несмотря на большой расход комплектующих, подобная система дает возможность в случае возникновения аварийной ситуации оперативно отключить любой радиатор, группу, отдельную комнату или целый этаж. Отопительная система может продолжать в это время работать и обогревать помещения.

Кроме этого при лучевой разводке трубы, как правило, скрыты под напольным покрытием, независимо от его материала. Это дает дополнительный шанс сделать пол теплым, что так важно в домах, где подвальное помещение не утеплено. Цельная труба, без стыков, изготовленная из сшитого полиэтилена и  проложенная под полом, исключает риск протечек, а весь ремонт, если требуется, проводится непосредственно в местах подсоединения радиаторов или в коллекторе.

Естественная и принудительная циркуляция теплоносителя при лучевой разводке – что лучше

Отопление любого здания может осуществляться путем естественной циркуляции теплоносителя или принудительной. Лучевая система отопления двухэтажного дома вполне может функционировать в обоих случаях.

Естественная и принудительная циркуляция теплоносителя при лучевой разводке

С естественной циркуляцией теплоносителя эксплуатация системы отопления, конечно же, проще и дешевле. Не нужно приобретать циркуляционный насос, различные датчики, терморегуляторы и прочее. Такая система хорошо подходит, если идет длительное строительство и здание не имеет подключения к централизованной электросети или для дачного дома, если проживание в нем не постоянное.

Но с другой стороны система отопления с естественной циркуляцией предполагает монтаж труб большого диаметра и устройство необходимого уклона при их прокладке. А также установку расширительного бачка, который должен располагаться в наивысшей точке здания, обычно это делают на чердаке. А поскольку чердак не всегда бывает утепленным, то возникает необходимость утеплять сам бачок в зимнее время и осуществлять постоянный контроль  состояния теплоносителя в нем.

Лучевое отопление дома с принудительной циркуляцией теплоносителя все больше набирает поклонников. Если в недалеком прошлом подобная система была в диковинку рядовому потребителю, то сейчас сплошь и рядом в домах устанавливают циркуляционные насосы, мотивируя это тем, что подобное оборудование позволяет увеличивать температуру в доме при снижении финансовых затрат на энергоносители. И это действительно так.

Многие сталкивались с таким эффектом, когда подающая труба имеет температуру достаточно высокую, а обратка чуть теплая, и как результат, в доме довольно прохладно. При установке циркуляционного насоса температура обеих труб делается одинаковой, что дает повышение общей температуры в помещении при тех же затратах газа, дров или электричества, а возможно, и меньших. При этом насос можно устанавливать на любой трубе – на подающей или обратной. Его функция заключается в быстром продвижении под определенным давлением теплоносителя, в результате чего исключается образование воздушных пробок, а все приборы отопления прогреваются равномерно.

Особенности лучевой разводки

Лучевая система отопления

Если вас больше устраивает схема отопления лучевая, то необходимо найти место для распределительного коллектора. В зависимости от количества приборов отопления, гребенка может быть значительных размеров, поэтому устраивается специальная ниша в стене, куда помещается коллекторный шкаф.

Труба коллектора должна быть одного диаметра с трубой, выходящей из отопительного устройства. А трубы,  подающие в отопительные приборы горячий теплоноситель меньшего диаметра. В обязательном порядке на каждый луч, ведущий к радиаторам должны устанавливаться вентили или шаровые краны.

Коллекторы монтируются только параллельно.

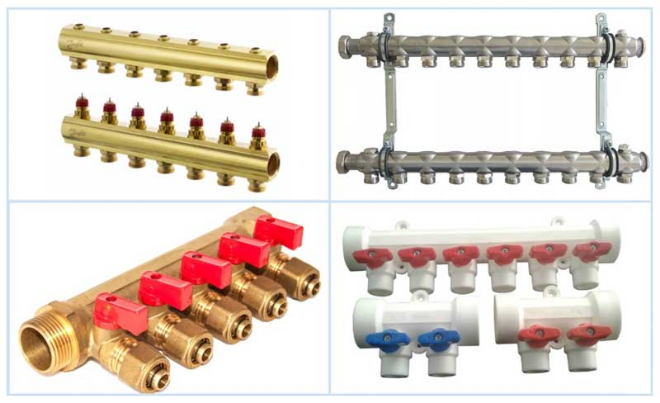

Гребенки могут быть изготовлены из различных материалов — стальных сплавов или полимерных композитов, соответственно, и цена на них будет разной.

При выборе лучевой разводки необходимо, в первую очередь, сделать правильный расчет и уже на его основании решать – подходит вам данная система или нет.

Источник: http://canalizator-pro.ru/luchevaya-razvodka-sistemy-otopleniya-preimushhestva-i-nedostatki.html

Если у вас двухэтажный дом и вы хотите, чтобы в нем было тепло и уютно, то представлено множество систем отопления на выбор. Среди всего разнообразия – котлы, трубопроводы, отопительные приборы (радиаторы, контуры для тёплых полов). Но теплота вашего загородного дома зависит не только от котла, но и от многих других строительных элементов и многомелочных деталей. Раньше при установке индивидуального отопления специалисты использовали тройниковую систему, но она уже потихоньку начинает уходить в далёкое прошлое. Вместо нее приходит другая, более современная – лучевая система отопления. Эта система пользуется спросом у заказчиков индивидуального отопления.

Лучевая система отопления

Чем лучевая система отопления отличается от системы тройниковой?

Панельно лучистое отопление способно работать с максимальной эффективностью и создает высокую комфортность проживания. Лучевая система отопления позволяет подключать приборы параллельно к  распределительному коллектору. К специальному радиатору от коллектора подключается две трубы, первая – это подающая, а вторая – обратная. Тепловой коллектор – это достаточно крупная техника, которую хозяева предпочитают ставить в отведённый для нее шкафчик.

Всем известная тройниковая система использует трубы маленького метража, но для такого соединения потребуется гораздо больше фитингов. При таком соединении усложняется монтаж, вероятность поломки увеличивается в несколько раз, например, от перепада давления и от ошибок при сборке.

Тройниковая система отопления

Если разводка – коллекторная, тогда увеличивается расход труб, все соединения доступны, и благодаря такой разводке ремонт можно выполнить гораздо быстрее.

Отдельный от системы  «луч» можно легко отключить, при этом не отключать остальные помещения. Базироваться лучистое отопление может как на принудительной, так и на естественной циркуляции.

Пожалуй, одним из самых главных достоинств лучистого отопления является возможность аккуратно спрятать все трубы. Если делать тройниковую разводку, то сделать скрытую прокладку будет невозможно, а если предстоит в будущем делать ремонт, тогда придётся ломать пол и стены.

При лучевой разводке трубы отопления после монтажа прячутся в пол

Лучевая система отопления с принудительной циркуляцией

Лет так 10 назад лучевая разводка системы отопления с принудительной циркуляцией была доступна не каждому хозяину дома. Спустя 10 лет лучевая схема отопления стала доступной практически всем.

Самым важным достоинством такой системы с принудительной циркуляцией является искусственная прокачка тепла по радиаторам и трубам. Устанавливаться насос может как на обратной магистрали, так и на подающей.

Отопительная система с естественной циркуляцией

Лучевая система отопления схема с естественной циркуляцией включает в себя использование труб большого объёма, а также установку расширительного бачка.  Но это не очень удобно. Компенсатор расширения обычно ставится на самой высокой точке дома. Лучистая система отопления с естественной циркуляцией сэкономит ваши деньги на покупку дополнительного оборудования. Дорогие насосы, воздухоотводчики, а также датчики температуры, – все это такой системе не нужно.

Если у вас дом используется как дача или этот дом планируете строить длительное время, тогда самым верным решением будет лучистое отопление с естественной циркуляцией. В вашем доме будет тепло, даже если не ставить мощных насосов, а также дорогостоящей автоматики.

Лучевая система отопления с естественной циркуляцией

Достоинства и недостатки лучевой системы

Источник: http://otoplenie-doma.org/luchevaya-sistema-otopleniya.html

Содержание статьи:

Фото лучевой разводки отопления

Эффективность работы системы отопления зависит от множества факторов. К ним относятся материалы изготовления труб и приборов, правильно выбранный котел и профессионально составленная схема прокладки магистрали. Последнее влияет не только на качество работы, но и на безопасность и долговечность. Для загородных коттеджей большой площадью чаще всего используется лучевая система отопления частного дома своими руками. В чем ее особенность и почему она эффективнее стандартной разводки труб?

Почему лучевая схема

Традиционно прокладка труб выполняется вдоль стен. Однако такая методика неприемлема для домов с большой площадью и несколькими этажами. Главным недостатком является быстрое остывание теплоносителя. Решить эту проблему может лучевая система отопления двухэтажного дома с распределением горячей воды по отдельным контурам. Но сначала нужно узнать, что такое лучевая система отопления — фото и видеоматериалы помогут в этом.

Принцип проектирования заключается в создании отдельных контуров, каждый из которых подключается к одному или нескольким приборам (радиатор, теплый пол и т.д.). При этом разводка трубопроводов делается не по стене, а по полу. Правильно смонтированная лучевая система отопления своими руками имеет несколько преимуществ.

1. Равномерное распределение теплоносителя по всем приборам. Фактически отсутствует температурная разница, как при последовательном подключении – чем дальше радиатор от котла, тем ниже в нем температура воды.
2. Возможность регулировать уровень нагрева в каждом отдельном контуре. Для этого необходимо установить двухходовой (трехходовой) клапан.
3. Лучевая разводка отопления дает возможность проводить ремонтные или профилактические работы без отключения всей системы.
4. Уменьшение гидравлических потерь. Это связано с тем, что трубы прокладываются с минимальным количеством угловых соединений.

Однако лучевая разводка радиаторного отопления имеет и недостатки. Во-первых — она может быть только двухтрубная. Остывший теплоноситель необходим для смешивания с горячим потоком с целью минимизации затрат на нагрев воды и автоматического регулирования ее температуры. Если обратная труб будет проходить отдельно от основных – установить узел смешивания будет практически невозможно.

Важно. Ошибочным является мнение о сильно увеличенном расходе материалов для монтажа. Если правильно составить схему прокладки труб, то выясниться, что лучевая разводка системы отопления будет в некоторых случаях экономнее.

Для этого нужно правильно подойти к вопросу создания предварительной проектной документации.

 Самостоятельное проектирование

Пример схемы лучевого отопления

Можно ли сделать профессиональный чертеж лучевой системы отопления двухэтажного дома? Это вполне реально, если применить комплексный подход к решению этой задачи. Для этого потребуются начальные навыки проектирования (создание элементарных чертежей), знание основ работы отопления. Если же уверенности в собственных силах нет – рекомендовано обратиться в специализированные проектные компании.

Для тех кто хочет сделать лучевую систему отопления частного дома своими руками, работу следует разбить на несколько этапов.

Кран Маевского (воздухоотводчик)

Анализ состояния помещения. Главным условием для прокладки труб является отсутствие чистового пола. Он может быть обустроен только после прокладки магистралей.

Места установки радиаторов. Их монтаж рекомендован на наружных стенах под оконными конструкциями, так как здесь самые большие тепловые потери.

Составление плана дома. В нем сначала отмечаются исходные данные, необходимые для двухтрубной лучевой системы отопления – расположение котла и радиаторов.

В плане указывается прокладка трубопроводов. Для двухэтажного дома сначала планируется монтаж центрального распределительного коллектора, к которому будут подключены отдельные контуры.

Запорная и предохранительная аппаратура. Лучевая схема отопления должна иметь группы безопасности и запорную арматуру. К ним относятся краны Маевского (воздухоотводчики), манометры, термометры, краны перекрытия и коллектора. Их порядок установки обязательно указывается на схеме.

Последний пункт очень важен, так как для стандартной разводки труб достаточно установить один воздухоотводчик. В нашем случае их количество должно быть равно числу контуров в системе. Это необходимо для того, чтобы лучевая система отопления частного дома работала нормально, без возникновения воздушных пробок. Кран Маевского устанавливается в самой высокой точке контура. Обычно это верхний патрубок радиатора.

Коллекторная или тройниковая разводка труб

Схема простейшего коллектора

Основным элементом системы, без которого лучевое отопление дома невозможно – коллектор. Он предназначен для распределения теплоносителя от центральной магистрали по отдельным контурам. Внешне коллектор представляет собой полый цилиндр с патрубком для входа (выхода) воды и соединительными элементами, к которым подключаются контуры системы.

Для того, чтобы двухтрубная лучевая система отопления функционировала нормально потребуется два типа коллекторов.

• Входной. Для оптимальной работы комплектуется насосом и двухходовых (трехходовым) распределительным клапаном. Для функционирования последнего понадобится термометр, установленный в корпус коллектора. Получая от него значения текущей температуры воды в лучевой разводке отопления, клапан смешивает горячий и остывший теплоноситель. Таким образом происходит автоматическая регуляция тепла в трубах.
• Выходной. После того как жидкость прошла полный цикл по контурам, она должна снова вернуться в котел для дальнейшего нагрева. Для ее сбора устанавливают выходной коллектор. На его патрубки можно поставить дополнительные устройства регулирования — балансировочные расходометры. С их помощью температуру воды каждого контура в лучевой разводке радиаторного отопления можно изменить, регулирую пропускную способность патрубков.

На первый взгляд при проектировании системы можно обойтись без коллектора, просто сделав распределение с помощью тройников. Однако в таком случае у лучевой разводки системы отопления будут наблюдаться сбои в работе. Без насосов, распределительных и регулирующих механизмов возникает вероятность «простоя» некоторых контуров – теплоноситель попросту не будет в них циркулировать.

Трубы: требования к материалу

строение трубы из сшитого полиэтилена для отопления

Какие трубы рекомендуется подбирать при монтаже лучевой системы отопления своими руками? Есть несколько критериев, определяющих эксплуатационные и технические качества будущей магистрали. Исходной точкой можно считать условия установки – трубы монтируются в цементную стяжку или под декоративное покрытие деревянного пола.

Специфика прокладки подобной магистрали заключается в необходимости изгиба труб, углы которого чаще всего не равны стандартным. Поэтому рекомендуется применять достаточно гибкий материал, чтобы избежать большого количества стыков. Лучше всего для лучевой системы отопления частного дома подходит сшитый полиэтилен.

Внимание. В конструкции трубы из сшитого полиэтилена должна быть воздухонепроницаемая прослойка.

Это обязательное условие, так как без нее полиэтилен будет пропускать молекулы воздуха, обогащающие теплоноситель. В результате этого на внутренней поверхности радиаторов и теплообменника котла будет прогрессировать процесс ржавления. Материал изготовления обязательно указывается на лучевой схеме отопления.

Помимо этого при выборе труб нужно обратить внимание на такие факторы.

• Для коллекторной разводки характерно использование труб для контуров меньшего диаметра, чем сечение общего подводящего патрубка. Оптимальным размером будет 32 или 24 мм.
• Обеспечение защиты от механических воздействий. Трубы лучевого отопления дома, проложенные по полу, заливаются цементной стяжкой. Во время этого нужно следить, чтобы не произошло передавливания магистрали.

При монтаже лучевой системы отопления частного дома только своими силами проводится проверка целостности и правильности соединения труб перед заливкой стяжкой. Для этого после установки всех элементов запускают котел отопления. В процессе циркуляции жидкости по магистралям не должно быть протечек. Только по окончании такой проверки можно обустраивать декоративный пол.

Советы по монтажу

В отличие от стандартной схемы установки, монтаж лучевой система отопления для двухэтажного дома имеет ряд нюансов. Прежде всего это касается места монтирования регулирующих коллекторов. Общий распределительный узел должен располагаться непосредственно после выхода теплоносителя из котла. Чаще всего это специально оборудованная котельная.

Если дом достаточно большой, то распределительных коллекторов может быть несколько. Для двухтрубной системы отопления с лучевой конфигурацией важно, чтобы пользователь имел свободный доступ к каждому из них. Поэтому их устанавливают в специальном закрытом ящике.

Важно. Нельзя оставлять коллектора в цементной стяжке или скрывать за несъемными декоративными панелями.

Для обеспечения контроля работы системы лучевой разводки теплоснабжения устанавливаются датчики и запорная арматура.

• Манометры и термометры. Как минимум одна пара этих приборов должна находиться на выходе горячего теплоносителя из котла. Также рекомендуется их монтаж на каждом коллекторе. Таким способом можно визуально контролировать уровень нагрева воды в лучевой разводке отопления для каждого радиатора (или группы) в отдельности. Это одно из основных правил организации лучевой системы отопления своими силами.
• Защитная арматура. К ней относятся воздушные краны Маевского и предохранительные клапаны для стабилизации давления.
• Запорная арматура. Устанавливается перед входным патрубком котла и для каждого коллектора в отдельности. С их помощью можно выполнять ремонтные или профилактические работы с лучевой разводкой отопления не отключая все контуры. Достаточно ограничить приток теплоносителя в определенный из них.

В настоящее время применение лучевой системы отопления для частного дома является оптимальным вариантом. Но только в том случае, если монтаж стандартной невозможен из-за низкой эффективности. Поэтому нужно предварительно рассчитать два варианта. Сделать это можно с помощью специальных программ, например — Valtec, Oventrop CO или Kan CO.

Для лучшего понимания практической стороны монтажа лучевой системы отопления фото не совсем подходят. Поэтому рекомендовано ознакомиться с видеоматериалом, где объясняется специфика установки коллекторов и подключения к ним трубопроводов.

Источник: http://strojdvor.ru/otoplenie/delaem-luchevuyu-sistemu-otopleniya-svoimi-rukami/

Смотрите также:

• Лучевое отопление дома
• Лучшее отопление для частного дома

26 октября 2022 года

Как регулировать тепло в двухэтажном доме: полное руководство

Нет ничего хуже, чем чувствовать себя некомфортно в собственном доме. В двухэтажном доме добиться нужной температуры во всем доме может быть непростой задачей, но это достижимо. Регулирование тепла в двухэтажном доме важно для того, чтобы ваш дом был комфортным, его жильцы были довольны, а ваши счета за электроэнергию были управляемыми.

Общие сведения о климат-контроле в помещении и движении воздуха в двухэтажном доме

Постоянная комфортная температура во всем доме во многом зависит от того, как воздух в вашем доме распределяется и смешивается. Некоторые распространенные проблемы можно легко исправить, обеспечивая немедленные улучшения.

Перво-наперво: проверьте наличие возможных проблем с системой

Иногда повышение эффективности работы системы может быть быстрым решением. Проверка ваших софитов, вентиляционных отверстий и любых утечек должна быть первым пунктом, который вы проверяете.

Убедитесь, что вентиляционные отверстия потолка под карнизом не заблокированы

Вентиляционные отверстия потолка пропускают воздух на чердак. Когда они блокируются, воздух не может должным образом проходить через чердак, что может привести к проблемам с конденсацией и другим проблемам с температурой. Защитите свой дом и держите софиты чистыми.

Убедитесь, что внутренние вентиляционные отверстия не заблокированы

Проверьте внутренние возвратные и приточные вентиляционные отверстия. Они тянут и толкают воздух в вашем доме вокруг вашего дома и через печь. Убедитесь, что они не закрыты мебелью, шторами или чем-либо еще. Если что-то блокирует эти вентиляционные отверстия, воздух не сможет должным образом проходить через систему отопления, вентиляции и кондиционирования вашего дома.

Проверка воздуховодов на наличие утечек

Воздуховоды в плохом состоянии могут пропускать 30% кондиционированного воздуха, что равносильно выбрасыванию денег. Убедитесь, что любые утечки в воздуховодах устранены, чтобы кондиционированный воздух оставался там, где он должен быть, в вашем доме.

Проверка чердака для обеспечения надлежащей изоляции

Надлежащий поток воздуха на чердаке имеет решающее значение, и надлежащая изоляция также важна. Если ваши потолочные балки видны, вам нужно добавить больше изоляции. Надлежащее утепление чердака предотвращает выход тепла из дома в холодный чердачный воздух.

Наилучшие варианты регулирования тепла в двухэтажном доме

Подъем горячего воздуха и отвод холодного воздуха. Этот простой факт делает регулирование тепла в двухэтажном доме невероятно сложным. Многие люди, которые жили в двухэтажном доме, могут быть слишком знакомы с морозом на нижнем этаже летом и палящей жарой на втором этаже зимой. К счастью, у вас есть возможность поддерживать комфорт на обоих уровнях дома круглый год.

Смещение температуры

Использование смещения температуры — отличный способ обеспечить комфорт в доме зимой или летом. Если одна система HVAC управляет нижним этажом, а другая – верхним этажом, каждая из них должна иметь собственный термостат. Поскольку холодный воздух опускается, а горячий поднимается вверх, летом вы должны установить термостат нижнего этажа примерно на 2°F выше, чем термостат верхнего этажа. Холодный воздух с верхних этажей сделает пребывание внизу более комфортным и уменьшит износ оборудования.

Такое же смещение температур можно использовать и зимой. Для зимнего отопления установите термостат внизу на 2°F градусов теплее, чем термостат наверху. Поскольку тепло поднимается с первого этажа, это поможет поддерживать комфорт на втором этаже без лишних затрат энергии.

Зональная система отопления и охлаждения

Зональная система помогает решить многие проблемы с регулированием температуры в двухэтажном доме. В зональных системах используются заслонки с электрическим приводом в воздуховодах для перенаправления горячего или холодного воздуха туда, где это необходимо. С помощью зонированной системы разные комнаты, спальни или этажи дома могут быть зонированы, чтобы иметь разную температуру. Эти системы позволяют HVAC делать всю тяжелую работу. Все, что вам нужно сделать, это установить желаемую температуру в каждой комнате, и пусть система сделает все остальное.

Преимущества зонированной системы ОВКВ в двухэтажном доме

В двухэтажном доме зональные системы ОВКВ обеспечивают комфорт во всем доме, независимо от погоды на улице.

Индивидуальный комфорт

Неудобство в вашем доме никогда не бывает хорошим. Зональные системы позволяют в разных помещениях иметь разную температуру в течение года или даже в течение дня. Некоторые комнаты летом получают много солнца и нуждаются в большем охлаждении, чем весной. С зональной системой вам не нужно делать ничего особенного, так как демпферы сделают регулировку за вас.

Больше контроля

Зональные системы, особенно с программируемыми термостатами, отдают весь контроль в ваши руки. Если комнаты активно не используются, увеличьте или понизьте уставку температуры только в этих комнатах, чтобы снизить потребление энергии. Разрешение обогревать или охлаждать только те помещения, которые необходимо обогревать или охлаждать, дает вам контроль над комфортом вашего дома и счетом за электроэнергию.

Энергоэффективность/Меньшие счета за электроэнергию

Большинство жильцов дома проводят большую часть своего времени в определенных комнатах. Спальни, например, часто пустуют в течение дня, а зимой, возможно, наверху не так много людей. С помощью зонированной системы вы можете воспользоваться преимуществами использования вашего дома и настроить отопление и охлаждение в соответствии с ними. Поскольку вы больше не обогреваете и не охлаждаете помещения, которые на самом деле в этом не нуждаются, ваш общий счет за электроэнергию снизится.

Выведите зональную систему отопления, вентиляции и кондиционирования воздуха на новый уровень с помощью лучистого обогрева пола

Мало что превосходит зональную систему отопления, вентиляции и кондиционирования воздуха, но система лучистого обогрева пола является одной из ее особенностей. Распределяя тепло совершенно по-другому, системы лучистого обогрева пола обеспечивают действительно отопление следующего уровня в вашем доме.

Лучистое тепло против принудительного воздушного

Принудительное воздушное отопление работает путем пропускания воздуха через печь или электрический нагреватель для повышения температуры воздуха. Затем горячий воздух распределяется по всему дому в зависимости от того, какие комнаты нуждаются в обогреве.

Система лучистого отопления работает совершенно иначе. Лучистое отопление — это то, как Солнце нагревает Землю. Системы лучистого отопления повышают температуру материала, такого как камень, плитка или другой тип напольного покрытия, а затем излучают это тепло людям в помещении.

Преимущества лучистого теплого пола

Нагрев воздуха обычно не лучший способ согреться в доме. Мы хотим, чтобы людям было тепло и комфортно, а не обязательно воздух. Системы лучистого теплого пола позволяют людям снизить температуру воздуха в своем доме из-за того, насколько хорошо пол согревает их. Лучистые напольные обогреватели согревают человека со всех сторон, укутывая его в одеяло тепла. Это меняет все ощущение комнаты.

Интеллектуальный термостат 6iE

Истинная вершина комфорта и эффективности отопления в двухэтажном доме — это зональная система отопления, вентиляции и кондиционирования воздуха и система напольного лучистого отопления с программируемыми термостатами для каждой из них. Интеллектуальный термостат 6iE — это именно то, что вам нужно, чтобы максимально повысить удобство и эффективность вашего напольного обогревателя. Вам больше не придется просыпаться с холодным полом, если вы используете интеллектуальный термостат 6iE для программирования системы подогрева пола.

Регулируйте тепло в двухэтажном доме с помощью системы теплого пола от Warmup

Независимо от того, является ли ваша мотивация комфортом или энергоэффективностью, вы получите и то, и другое, когда добавите систему теплого пола в свой двухэтажный дом. Warmup делает дома более комфортными уже более 25 лет.
Хотите узнать больше о том, как Warmup может помочь регулировать тепло в вашем двухэтажном доме? Свяжитесь с их экспертами сегодня и узнайте, как Warmup может изменить ситуацию

Как исправить неравномерное отопление и охлаждение в двухэтажном доме

30 мая 2021 г.

Когда вы поднимаетесь наверх летом, легко ли становится на 10 градусов теплее, чем внизу? Вы пытаетесь выключить термостат, но теперь ваш нижний этаж начинает замерзать! Если у вас есть семья, живущая на обоих этажах вашего дома, теперь у вас есть битва за термостат, и никто не счастлив.

Кому-то обязательно будет неудобно.

Итак, как решить эту головоломку с замерзшими этажами или раскаленной кабиной наверху?

Решение 1. Используйте зонированную систему

Большинство подрядчиков предлагают установить зональную систему отопления/охлаждения.

Хотя наша статья о зонированных системах описывает их более подробно, здесь мы дадим вам краткое изложение.

«Зонированная система» делит ваш дом как минимум на две зоны обогрева/охлаждения, верхнюю и нижнюю (если у вас двухэтажный дом), чтобы вы могли охлаждать и обогревать их при разных температурах.

Принцип работы этой системы состоит из двух частей:

1. Заслонки с электронным управлением в воздуховоде  — Эти заслонки похожи на клапаны, которые открываются и закрываются, чтобы контролировать поток нагретого и охлажденного воздуха по всему дому.
2. Несколько термостатов   – для каждой зоны предусмотрен термостат, поэтому вы можете управлять электронными заслонками в воздуховодах. Так что теперь больше не нужно спорить о настройке термостата!

Другой тип зонированной системы HVAC включает в себя мини-сплит-системы без воздуховодов , которые представляют собой форму без воздуховодов для обогрева и охлаждения. Вместо заслонок по всему дому устанавливаются несколько внутренних кондиционеров, каждый со своим термостатом. На каждый наружный тепловой насос можно установить до 4 внутренних мини-сплит-блоков.

Возможно, вы видели эти маленькие изящные машины в гостиничном номере. Воздух выбрасывается прямо в помещение, воздуховоды не нужны.

Решение 2. Найдите и устраните основные проблемы

Хотя зональные системы эффективны, могут быть и другие причины, по которым ваш верхний этаж не охлаждается должным образом.

Вы должны сначала решить эти основные проблемы, прежде чем рассматривать зонированную систему.

• Закрытые вентиляционные отверстия на потолке – Вентиляционные отверстия на потолке позволяют наружному воздуху попадать на чердак в самой нижней точке крыши. Изоляция или другой материал мог попасть в область софита.
• Блокиратор подающих и возвратных вентиляционных отверстий . Обойдите дом и убедитесь, что шторы, мебель, коврики или другие предметы не блокируют подающие и возвратные вентиляционные отверстия. Все они должны быть открыты и беспрепятственны. Вам может показаться хорошей идеей закрыть или заблокировать вентиляционные отверстия внизу, чтобы сократить количество поступающего в них прохладного воздуха, но это не очень хорошая идея. Если вы хотите перенаправить воздух в другую часть дома, попросите вашего специалиста по ОВиК установить заслонки в ваших воздуховодах для создания зон ОВКВ (см. выше).
• Включите вентилятор — обычно для вентилятора установлено значение «Авто». Это включает вентилятор всякий раз, когда система нагрева или охлаждения включена, но в остальное время он выключен. Когда вы включаете его, вентилятор будет постоянно циркулировать воздух по всему дому. Это поможет выровнять температуру по всему дому. Имейте в виду, что запуск вентилятора увеличит ваш счет за электроэнергию, но ненамного.
• Утечка воздуховодов – Если воздуховоды, соединенные со вторым этажом, пропускают холодный воздух, то, конечно, наверху не будет холодно. К сожалению, средняя система воздуховодов теряет около 20-30% кондиционированного воздуха из-за трещин и зазоров в воздуховодах. Узнайте, как проверить воздуховоды на герметичность. Если это так, запечатайте их профессионалом.
• Недостаточная изоляция чердака — Вы видите балки пола вашего чердака? У вас недостаточно теплоизоляции на чердаке! Узнайте о вариантах утепления чердака , чтобы повысить комфорт и сэкономить. Изучите несколько советов по утеплению чердака своими руками или вызовите профессионала, чтобы он сделал это.

Если вам нужна дополнительная изоляция, герметичные воздуховоды, зонированная система или просто совет, свяжитесь с нами онлайн за помощью!

Service Champions занимается предоставлением лучших услуг по отоплению, охлаждению и качеству воздуха для жителей районов Ист-Бэй, Саут-Бэй и Сакраменто, включая Плезантон, Сан-Хосе, Конкорд и других.
