Водяные теплые полы Watts - это очень просто

Автор статьи Усталов Д.С.
Главный специалист сервиса Спроектируй.рф

Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель - сделать из вас грамотного потребителя - человека "в теме", точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для "теплых полов". А если вы обладаете пытливым умом, и умелыми руками - приведенных сведений будет достаточно для самостоятельного изготовления системы "теплый пол" в вашем доме.

Чем хорош «теплый пол водяной и электрический»

Ключевое слово - комфорт. Это главное достоинство "теплого пола". Помещение с такой системой отопления прогревается равномерно, в нем нет "холодных" и "горячих" зон. По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С "теплым полом" такой необходимости у нее бы не возникло.

Вторым большим плюсом является "невидимость" системы отопления "теплым полом". Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении "теплым полом" такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох "теплый пол водяной"?

Основной недостаток "теплого пола" - высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной. "Теплый пол" - это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с "теплым полом" температура будет "гулять" вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают "умные" регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.

Еще один недостаток - мощность "теплых полов" ограничена. Мы не можем нагреть пол до высоких температур - нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.

В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен - теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления. В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета "по всем правилам".

Мифы о "теплых полах"

Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев - вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления - водяная или электрическая. Автоматика электрического "теплого пола" функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла. Вообще, электрическая энергия - самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический "теплый пол", вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками. Укладка водяного теплого пола.

Трубы

Лучшее решение для водяных теплых полов - полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать "сшитый" полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.

Мы выпускаем оба вида труб в широком ассортименте: 12, 15, 16, 17, 18, 20 мм (диаметр наружный). Широкий ассортимент удобен специалистам - можно подобрать оптимальную по гидравлике трубу.

WATTS PE-RT DD (EVOH)

WATTS INTERSOL PE-X B

Если вы делаете "теплый пол" своими руками, без расчетов - выбирайте между 16 и 20 трубой.

"Шестнадцатой" трубой вы можете "замотать" площадь до 20 м2, "двадцатой" - до 40 м2. Если ваш пол площадью более 40 м2 - необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает - снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й - 250 мм.

Наматывать трубу надо "двойной спиралью". Можно намотать и "змейкой", но нагрев пола будет менее равномерным, и нога это почувствует - никакого резона в такой намотке мы не видим.

Еще важный момент - есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы - вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов - используйте трубу без защиты.

Коллектор для водяного теплого пола

Каждое помещение с "теплым полом" - это как минимум один контур (одна петля трубы).

Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.

Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю "теплого пола"), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю "теплого пола", в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли "теплого пола"). В наших коллекторах все это есть. На "подаче" установлены запорные вентили (управляемые вручную), на обратке - запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).

Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство - это дополнительные деньги. Все наши коллекторы имеют различное количество "выходов" - от двух до двенадцати. Вот и все, выбор за вами.

Насосно - смесительные модули. Смесительный узел для теплого пола.

Температура теплоносителя, который вы подаете в "теплый пол", не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).

Чаще всего "теплый пол" работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только "теплыми полами", и у вас установлен конденсационный котел - смесительный модуль вам не нужен. Во всех остальных случаях просто необходим.

Функция модуля - понизить температуру, поступающую от источника тепла, за счет подмеса "обратки", поступающей от "теплых полов". И обеспечить циркуляцию теплоносителя через петли "теплых полов".

Есть у модуля и защитная функция - если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель - циркуляционный насос остановится и вашим полам ничего не угрожает.

Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.

Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше - используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.

Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они "смотрят" вертикально вниз, во втором - горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или "погодозависимое" регулирование - для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.

А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост - используйте несколько модулей.

Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы

Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых "исполнительными". С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и "исполнительные".

Работает сервопривод как выключатель - полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю "теплого пола" полностью прекращается. Нагрелось помещение - "теплый пол" полностью выключился и медленно остывает. Остыло помещение на полградуса - "теплый пол" включился "на полную" и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов - реальная температура будет "плавать" в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.

Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.

Если привод нормально открытый - в отключенном состоянии (нет электропитания) регулирующий вентиль будет открыт. В случае, если привод неисправен, или неисправно устройство, дающее ему команды - "теплый пол" будет работать и помещение не остынет. Это плюс. Но температура воздуха в помещении при этом будет явно выше нормы, и вы заплатите больше денег. Это минус. Выбирайте сами, что больше не нравится.

Рачительные европейцы предпочитают не переплачивать, и их выбор - нормально закрытые приводы. В России, как правило, выбирают комфорт, и нормально открытые приводы. Или просто "не заморачиваются" и берут те, что есть в наличии.


Автоматика и принципы регулирования. Термостат комнатный для управления температурой.

Вот мы и добрались до "мозга" системы отопления "теплыми полами" - до автоматики. Сначала немного поговорим о принципах регулирования.
В первую очередь нам важна температура воздуха - именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола - ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.

Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют "теплым полом" по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.

Более сложный случай - в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления - будет бардак. Предположим, у вас на радиаторах установлены "термоголовки", а "теплый пол" управляется по температуре воздуха. В этом случае большую часть отопительного периода "теплый пол" будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?

Можно сделать регулирование пола по температуре поверхности. При низких температурах "за бортом" все будет правильно - радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле - в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно - температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.

Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты

Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты

Самый доступный вариант - проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).


Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т.е. если у вас большое помещение, и в нем несколько петель "теплого пола" - вам все равно нужен только один термостат.

Коммутационный модуль WFHC на 6 термостатов

Во всех термостатах есть индикация текущего состояния ("нагрев" или "не нагрев"). Диапазон регулирования температуры 5...30 гр.С. Точность поддержания температуры +/- 0.5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).

WFHT-BASIC - самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата



WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.
WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10...40 гр.С). Вы можете выбрать один из трех режимов регулирования:
  • по воздуху;
  • по поверхности;
  • о воздуху с ограничением температуры поверхности.



WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур - "самое то" для любопытных.

Это все были электронные термостаты с питанием от сети. Есть еще термостаты "на батарейках", серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют - требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек "хватает" на два года. Благодаря тому, что к термостату не подводится высокое напряжение - их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5...35 гр.С).

Термостат BT-A близок модели WFHT-DUAL, но способен работать только "по воздуху" либо "по поверхности". И поддерживает только один температурный режим.



Более "продвинутая версия - термостат BTD. Он способен поддерживать 4 температурных режима (дневной/ночной/защита от замерзания/отпуск). Для каждого режима задается своя температура. Переключение между режимами осуществляется вручную - кнопками управления. Также есть режим таймера - "Поддерживать заданную температуру столько то часов или дней".
Самый "навороченный" термостат - BTDP. У него есть все, что есть у BTD, плюс встроенный программируемый таймер, т.е. вы можете настроить, в какие дни недели и в какое время какой режим включить. У таймера существует 9 заводских временных программ и 4 пользовательских. Заводские программы вида "Утро, вечер и выходные". Выглядит он так же, как BTD.


Беспроводные термостаты (радиотермостаты)

Этим термостатам не нужны провода - связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.

Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают "на батарейках". А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.

Сервопривод самостоятельно принять радиосигнал не может - поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.

Для одиночного термостата - однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.

Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.


В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.

Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.

WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.

WFHT-LCD-RF - полный аналог WFHT-LCD. Больше и добавить нечего.


Радиотермостаты серии BT: BTA-RF, BTD-RF и BTDP-RF полностью повторяют своих проводных собратьев, только работают на частоте 868МГц и имеют дальность передачи сигнала до 100м.

На фото радиотермостат BTA-RF.

Для организации одной температурной зоны мы применяем один радиотермостат серии BT и один однозонный приемный радиомодуль BTR.


Еще раз про совместную работу с радиаторами

Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно - радиаторы должны быть отключены. А, как только стало недостаточно - тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).

Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты - одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: "WFHT-BASIC +" и "WFHT-DUAL". Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

  • отключит И пол, И радиаторы, если температура воздуха в норме;
  • включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
  • включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.

Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами "только пол" и "пол + радиаторы". Схема эта достаточно проста. Если вы с электрикой не на "короткой ноге" - обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.

Смотреть релейную схему "WFHT-BASIC+WFHT-DUAL".
Смотреть релейную схему с примерением реле времени.

Выводы

В качестве вывода предлагаем вам посмотреть рисунок ниже. Там вы видите все устройства, перечисленные в статье, и схему их соединений. Все просто, не правда ли?


При перепечатке материалов статьи ссылка на сайт www.wattsindustries.ru обязательна!

Схема водяного теплого пола в частном доме: правила и ошибки монтажа

 Загрузка ...

Наличие отопления теплым полом даст возможность отказаться от других отопительных приборов, сэкономив на их стоимости и освободив полезные площади. Как устроена схема водяного теплого пола в частном доме и о том, как его смонтировать своими руками, поможет разобраться информация ниже.

Каким образом теплый пол нагревает воздух

Теплый пол — это новая система обогрева, она дополняет или заменяет традиционные конвекторы и батареи. Эта система трубопроводов, по которым прокачивается подогретый теплоноситель, как правило, это обычная вода или антифриз. Трубы укладываются на подложку из бетона, полистирола или дерева, а уже потом идут финишные покрытия.

Трубы, по которым идет циркуляция, обычно являются полимерными. Подача теплоносителя осуществляется от центрального отопления или системы, в которой подогрев выполняет индивидуальный котел.

Рекомендуется использовать трубы с высоким коэффициентом теплоотдачи. Также, они должны быть гибкими и гладкими внутри.

Теплый воздух, нагреваясь внизу от пола, поднимается к потолку комнаты. Таким способом тепло распространяется по всей комнате. Нижняя ее часть прогревается сильнее, чем верхняя, находиться в таком помещении очень комфортно и полезно. Сфера применения водяных теплых полов — практически только в частных домах, в квартире велик риск затопления нижних помещений в результате протекания трубы.

Система состоит из трубопроводов и точки перемешивания теплоносителя. Узел смешивания комплектуется термостатическим смесителем, насосом и коллектором. Иногда необходимо наличие терморегулятора. Заливаются трубы, прикрепленные к полу, цементным раствором. Эта стяжка осуществляет распределение тепла полученного от трубопровода.

Семь «за» в пользу теплого пола

В сравнении с традиционными системами отопления, теплый пол с водяным теплоносителем имеет ряд положительных качеств:

  1. Экономичность. Когда в помещении высокие потолки или большая площадь, теплый пол водяной — лучший выбор. Экономия может достигать до 50 процентов.
  2. Комфорт. Комната с теплым полом обогревается более равномерно, создавая комфортные условия для человека. Когда нагрев идет от радиаторов, жилище в нижней части, прогревается плохо, ведь теплый воздух сразу уходит наверх.
  3. Безопасность. Циркуляция теплоносителя происходит в трубах под напольным покрытием, даже в случае протечки риск обжечься отсутствует.
  4. Привлекательность. Все элементы скрыты и не портят интерьер.
  5. Совместимость. Полы водяные можно применять под большинство финишных материалов.
  6. Цена. Установка такой системы потребует не очень большого бюджета.
  7. Универсальность. Монтажные схемы подключения к системам отопления теплого пола допускают варианты подключения к котлу или общей системе.

Недостатков у такой системы не так уж много. Основной недостаток — временные затраты на монтаж, система многослойная, и некоторые требуют выдержки по времени. Сложность может возникнуть при появлении протечек, возможно необходимо будет осуществить демонтаж напольного покрытия.

Разновидности монтажных схем теплых водяных полов

По типу материала, в котором прокладывают трубы, можно выделить основные типы монтажа:

  • в бетонной стяжке;
  • на полистирольной основе;
  • по деревянным рейкам.

Первый тип самый надежный и распространенный. На ровной поверхности укладывается слой тепло и гидро изоляции. Для укрепления конструкции прокладывают армирующую сетку. Далее, прокладывают трубы и фиксируют с помощью специальных скоб. Смонтированная система заливается раствором смеси цемента и песка, а также можно добавить пластификаторы, укрепляющие стяжку. Лучшим вариантом декоративного покрытия будет плитка или камень.

Нельзя использовать теплый пол до полного высыхания стяжки, она может потрескаться.

Следующий вариант – монтаж на полистирольной основе. Этот вариант самый простой для монтажа. Трубы устанавливаются в специальные готовые формы. Для монтажа единого основания на них предусмотрены замки зацепления и дополнительная фиксация не нужна. После прокладки труб сверху крепят теплораспределительные пластины, и далее — финишное напольное покрытие.

Последний вариант – монтаж на деревянной основе. Материал различный — доска обрезная, фанера или прочие деревянные изделия. Из них изготавливаются полосы и укладываются на деревянный пол, с промежутками под трубы. В эти промежутки крепят трубопровод с помощью специальных скоб. Далее поверхность накрывается полиэтиленом и слоем гипсоволокна, он распределит температуру равномерно и на него крепится финишное покрытие.

На видео: пошаговая инструкция по укладке.



Подключение системы  к подаче теплоносителя и установка коллектора

Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы в этом задействованы. Как и в классических схемах отопления, этими элементами являются:

  • труба подачи нагретого теплоносителя;
  • труба обратки или возврата остывшего теплоносителя.

Когда система состоит только из одного контура, можно подсоединить ее напрямую к котлу. Если контуров больше одного, для обеспечения равномерного распространения теплоносителя необходимо подключение коллектора теплого пола к подаче теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.

Для начала необходимо выбрать место установки коллектора. Существует несколько вариантов размещения:

  • обустройство коллекторного шкафа;
  • установка в нишу в стене;
  • монтаж на стену в навесном положении.

Популярные модели коллекторов снабжены автоматической терморегуляцией. В комплекте будут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит в автоматическом режиме.  Упрощенная схема коллектора теплого пола предусматривает пару термометров и регулировку в ручном режиме.

Для начала к коллектору подключают две трубы — обратка и подача. После этого подсоединяют «ветки» различных трубопроводов. Для контроля и регулировки отопления более точно необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующие вентили.

Для простоты ремонта и обслуживания в зоне соединения труб монтируют запорные вентили, а на конце коллектора предусматривают сливной кран. Такая система работает от котла, и температура будет зависеть от температуры подачи теплоносителя.

Терморегулятор в системе — правила монтажа

В системах теплого пола наличие терморегулятора позволяет управлять сервоприводом и регулировать подачу теплоносителя в систему. Это позволит автоматически регулировать температуру в помещении, а также существенно экономить. В помещениях с несколькими системами отопления наличие терморегулятора приветствуется.

Они бывают электронными и механическими. Температурный датчик, идущий в комплекте, измеряет нагрев воздуха. Монтируется он на высоте до метра, недалеко от терморегулятора. Главное, чтобы возле датчика не было посторонних источников нагрева. Закрепив датчик, присоедините его к терморегулятору. После запуска отопления зафиксируйте на терморегуляторе желаемую температуру в помещении.

Как выбрать схему укладки трубопровода

Прежде чем начать монтаж и обустройство системы «теплый пол», необходимо ознакомиться со схемами укладки теплого водяного пола, их преимуществами и недостатками. Схем таких несколько:

  • «Змейка» — укладка трубопровода происходит параллельно друг другу от стены к стене. Легкая в монтаже и проектировании, но в таком методе раскладки присутствует небольшой перепад температуры поверхности на некоторых участках. Это немного уменьшает комфорт и уют. Для купирования такого негативного момента при проектировке предусматривают ограничение на разницу температур теплоносителя в подаче и обратке.
  • «Улитка» — укладка трубопровода происходит по периметру помещения от стен к центру. Более сложный монтаж и проектирование. Но теплораспределение более равномерное, за счет чередования труб с горячим теплоносителем и с остывшим.
  • «Комбинированный» — когда применяются оба эти способа в одном помещении.

Любая монтажная схема подключения теплого пола к системе отопления укладки водяного теплого пола в частном доме позволяет использовать необходимый из вышеперечисленных видов, несмотря на их плюсы и минусы.

Параметры и нюансы процесса обсчета теплого водяного пола

Чтобы выполнить верный расчет теплого пола водяного вида нужно учитывать массу параметров и условий:

  • главное или второстепенное отопление;
  • в доме или в квартире планируется монтаж;
  • какое финишное покрытие;
  • какой объем помещения;
  • какое назначение помещений;
  • какие теплопотери помещения.

Расчет теплопотерь помещения очень важен, особенно если теплый пол — единственная система отопления. Для этого необходимо учитывать нюансы:

  • тип стройматериалов стен и перекрытий;
  • тип оконных рам и остекления;
  • количество дверей и размер окон;
  • особенности климата вашего региона;
  • наличие альтернативных отопительных систем.

Для помещений различных типов предусмотрена определенная температура нагрева покрытия, а именно:

  • жилые комнаты — 30 градусов;
  • в помещениях где нужен сильный обогрев — 36 градусов;
  • с повышенной влажностью — 33 градуса;
  • для натурального дерева — 27.

Выбор материала финишного покрытия необходимо произвести еще на стадии калькулирования, заранее. В противном случае мощности обогрева будет недостаточно или она будет излишняя.

Особенности обогрева с помощью теплых полов подразумевают точного теплотехнического вычисления мощности системы. Особенно это касается помещений с деревянными полами. Такая поверхность обладает низкой теплопроводимостью и обогрев будет слабее при стандартной мощности системы. Изучив все нюансы и обратив внимание на важные моменты, нужно сделать точный просчет производительности теплого пола, нагревательного оборудования и высчитать шаг между трубопроводом с учетом выбранной схемы раскладки. Вся эта информация поможет вам своими руками сделать отопление с теплыми полами в частном доме.



Ошибки монтажа водяного пола (2 видео)




Схемы водяного пола (25 фото)

Статьи которые читают другие:

Водяной теплый пол — преимущества и особенности

Водяной теплый пол в квартире

Под водяным, теплым полом понимается особенная конструкция, размещенная под напольным покрытием и обеспечивающая полу качественный прогрев в любое время года. Такая конструкция представляет собой замкнутую трубу, размещенную под напольным покрытием.



Принципиальная конструкция водяного пола

Теплый водяной пол является сложной конструкцией, состоящей из:

  • Труб
  • Насоса (для циркуляции воды)
  • Нескольких фитингов
  • Коллектора (распределительного узла)
  • Запирающей арматуры
  • Воздухоотводчика
  • Различных соединительных и закрепительных элементов

Элементы распределительного узла водяного пола

Единственной задачей водяного пола является нагрев напольного покрытия и обогрев помещения. Осуществляется это за счет равномерного распределения тепла в пространстве между чистовым полом и стяжкой. Такая система воздействия дает прогреться не только полу, но и всему помещению. Особенностью такой системы прогрева является то, что прогрев осуществляется путем теплоотдачи по всей площади помещения, с обеспечением естественной циркуляции воздуха снизу (от пола) к верху (потолку). Такая система отопления не расходует кислород в комнате и как следствие, нет связанных с этим проблем со здоровьем у находящихся там людей.



Особенности водяного пола

Главной, положительной особенностью теплого пола является отсутствие потерь излучаемого тепла. Все вырабатываемое тепло остается в помещении, распределяясь по всему его пространству, не создавая дискомфорт для человека, в отличие от радиаторного отопления, тепло которого концентрируется под потолком и в зоне радиатора.

На сегодняшний день такое средство отопления называют наиболее выгодным для жилых помещений, благодаря его экологической чистоте, наибольшей совместимости по безопасности жизни и здоровья человека, полное соответствие действующим СНиПам.

Распределение тепла в помещении при теплом полу и радиаторном отоплении



Устройство водяного теплого пола

Если говорить обобщенно, то конструкция теплого пола на водяной основе представлена в виде нескольких технических слоев. При этом он устанавливается в самую нижнюю часть помещения под напольное покрытие в следующей очередности:

  1. Слой гидроизоляции (ее роль выполняет пленка или покрытие, наносимое через распыление)
  2. Слой теплоизоляции
  3. Демпферная лента. Она необходима для компенсации расширения бетонного слоя стяжки
  4. Труба для циркуляции горячей воды — носителя тепла в системе. Здесь используются трубы из смеси металла и полимера, хорошим вариантом могут быть трубы из сшитого полиэтилена или нержавеющие, гофрированные трубы.
  5. Бетонная стяжка. Ее толщина не должна быть менее 30 мм и более 60 мм.

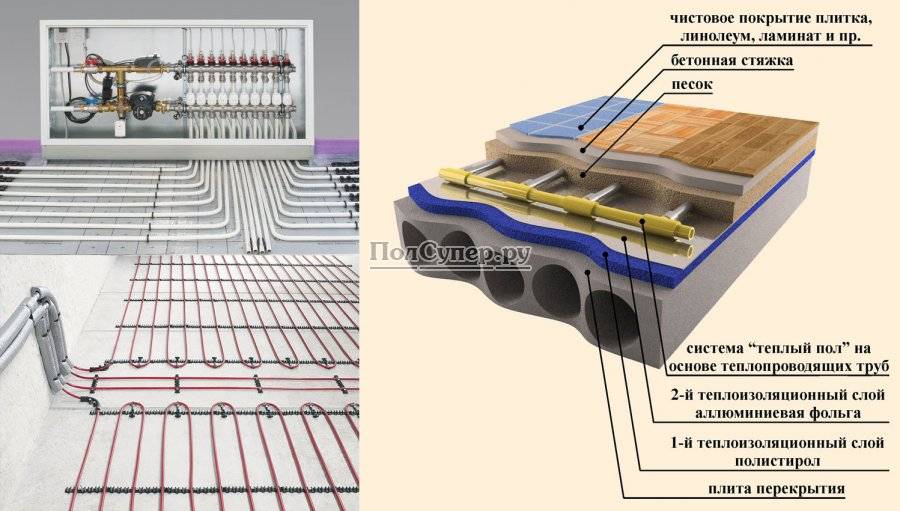

Схема пирога водяного теплого пола, основные элементы скрытой отопительной части системы

Техническая часть конструкции закрепляется и регулируется СНиПом 2.03.13-88. Здесь перечислены все требования и устройство водяного, теплого пола.



Устройство теплого пола в квартире

Монтаж и подключение теплого водяного пола можно осуществить без врезки в систему  центрального водяного отопления. Таким образом, удается обеспечить тепло в своем жилье и не нарушать СНиПы. В качестве отопительного котла, при такой организации системы выступает теплообменник, который устанавливается дополнительно. Теплообменник необходим для того, что бы разделять теплоноситель водяного пола и горячую воду от центрального отопления. Разделение происходит за счет установленной в самом теплообменнике, медной пластины. Эта пластина предотвращает смешивание воды, но при этом допускает обмен теплом между ними.

Сам теплообменник вполне выдерживает повышенный уровень давления в системе, разделяя при этом водные контуры между теплым полом и центральным отоплением. За счет этого в обеих системах поддерживается разность давления: центральное отопление до 12 атм., а в теплых полах – 0,2-1 атм.

Конструкция и устройство водяных, теплых полов в квартире и других помещениях несколько отличаются между собой. Установленный в квартире теплый пол включает:

  • Теплообменник – самая важная часть конструкции, которая и обеспечивает теплом носитель — воду.
  • Гидронасос – обеспечивает циркуляцию горячей воды по контуру (трубам) теплого пола.
  • Расширительный бак – защищает от последствий избытка воды в теплоносителе при нагреве.
  • Система безопасности – такая система состоит из манометра, воздухоотвода автоматического типа и предохранительного клапана. Она обеспечивает отсутствие завоздушивания труб и системы отопления в целом, при избыточном давлении.

Элементы теплового узла водяного теплого пола в квартире

Самостоятельный монтаж теплого пола такого типа категорически не рекомендуется, потому, что здесь наиболее важно правильно произвести сборку и установку теплового узла. При этом нужно не забыть разделить тепловые контуры между полами и центральным отоплением. При этом, влезая в систему центрального отопления, следует помнить, что давление там составляет от 7 до 12 атм.



Коротко о достоинствах и недостатках

Теплый водяной пол обладает самым главным преимуществом – очень долгим сроком службы. Здесь не потребуется каждые 2-3 года менять трубы и внутренние механизмы. Финансовые затраты на отопление при обогреве теплыми полами значительно снижаются. Установка оборудования теплого пола отвечает всем санитарным нормам, соблюдая эстетическую красоту жилого помещения – ведь они монтируются в пол, под напольное покрытие, а значит, не видны и не портят дизайн интерьера.

Водяная система наиболее безопасная из всех существующих видов отопления на сегодняшний день. Установив такой пол один раз, можно на ближайшие 10-15 лет вообще про него забыть. Он не требует регулярного технического или сервисного обслуживания.

Установка такой системы отопления в жилом помещении избавляет человека от множества стандартных проблем, делая его жизнь, более простой и комфортной. Не стоит стараться сэкономить на стандартных системах отопления, ведь водяной теплый пол более экономичен и безопасен.

Среди основных преимуществ такого отопления выделяют:

  • Экономичное использование энергетических ресурсов при отоплении помещения
  • Надежность конструкции и безопасность во время ее эксплуатации
  • Такие полы можно применять как единственное отопление для всего помещения, где они установлены. Практика доказывает, что их вполне хватает, чтобы обеспечить комнату теплом даже в зимний сезон.
  • Возможность верхнего перекрытия любым видом напольного покрытия от паркета до плитки.
  • Отсутствие выступающих частей системы, которые будут визуально видны.
  • Отсутствие излучения электромагнитных полей.
  • Уровень тепла и микроклимата можно регулировать вручную в любое время.
  • Самое комфортное для человека отопление, которое уберегает от всех простудных заболеваний в холодное время года и рекомендовано для таких учреждений как: детские сады, поликлиники, больницы.

Среди недостатков теплого пола выделяют:

  • Высокая стоимость оборудования и монтажа. Никто не скрывает, что такая система достаточно дорогое удовольствие. Так может показаться сначала, но если начать сравнивать его первоначальную стоимость и преимущества, которые получаются в итоге, можно понять, что не настолько уж и велика его стоимость и монтаж.
  • Сложность в ремонте (если она возникает). Для осуществления ремонтных работ придется снимать все напольное покрытие или какую-то его часть.
  • Очень высокие требования к профессиональной квалификации монтажников, которые будут осуществлять сборку и подключение системы теплого пола. Здесь уже не получится его купить и поставить самому. Монтажом водяного теплого пола должны заниматься не просто специалисты, а высококвалифицированные специалисты.

Обращаясь за сборкой и подключением системы теплого пола в специализированные фирмы не нужно стараться сэкономить и купить материалы самому. Даже если специалист предоставит вам необходимый перечень материалов, у человека, не разбирающегося в этих вопросах, всегда может возникнуть риск купить что-то не то. Большая часть компаний, которая профессионально занимается этим вопросом, имеет договоренности с фирмами-производителями необходимых материалов. Как бы это не казалось дорого, но будет лучше, если специалисты приедут со своими материалами, на которые имеются все необходимые Сертификаты соответствия.

Но если хорошо разобраться во всех аспектах монтажа водяного пола и закупить сертифицированные комплектующие смонтировать его можно и самостоятельно.

Важно помнить, что после монтажа водяного контура необходимо опрессовать систему сжатым воздухом или теплоносителем, создать давление в системе в 3 раза выше рабочего и выждать 2-3 суток. Если давление в системе упало, необходимо найти протечку и устранить ее. Чаще всего место протечки – коллекторный фитинг, нужно определить какой именно и переобжать его. После чего выждать снова 48-72 часа и проверить давление. Если система герметична и давление не упало – приступить к бетонным работам по монтажу цементно-бетонной стяжки.









Что бы еще почитать?

Как рабоет система водяных теплых полов? Подробный разбор

Система водяных теплых полов на сегодняшний день является одной из самых популярных систем отоплений. В каждом новом строящемся доме задумываются о данной системе отопления. Но перед монтажом необходимо понять, что из себя представляет работа водяных теплых полов, из каких элементов состоит и как ее можно самому правильно смонтировать, чтобы получить надежную систему на долгие годы.

Что из себя представляют теплые полы?

Система водяного теплого пола (как смонтировать, узнайте здесь) относиться к низкотемпературным  системам отопления. Это значит, что для эффективной работы водяных теплых полов используется теплоноситель с температурой в два раза меньше чем, например, в радиаторном отоплении. Поэтому и название низкотемпературная система.

То есть если для работы радиаторной системы отопления  используют теплоноситель с температурой не менее 70 градусов, то для правильно смонтированной системы водяного теплого пола используют теплоноситель с рабочей температурой 40-45 градусов. Следовательно, уже из этого отличия ясно, что работа водяных теплых полов как минимум экономичнее той же работы радиаторной системы.

Работа водяных теплых полов на пальцах

Может быть не понятно, почему система с такими низкими температурами вообще работает и обогревает помещение? Все дело в принципе передачи тепла. Водяной теплый пол работает в диапазоне длинноволнового инфракрасного излучения. Это излучение по своим свойствам похоже на излучения от людей.

Можно так же понять, как работает система водяного теплого пола на примере мрамора, камня или бетона. Камень, как и бетон, являются очень холодными материалами, но хорошо аккумулирующими и излучающими тепло. При этом нам с детства твердят, чтобы мы не сидели на холодном бетоне и камне.

Но стоит выглянуть солнцу и нагреть камень, как он превращается в медицинский аппарат с глубоким прогреванием тела человека. По сути тот же принцип используется в  водяных теплых полах. Следовательно, все заявления касательно вреда от теплого водяного пола неуместны. Есть даже выражение, что теплый пол — это здоровье под ногами.

При этом главное не переусердствовать. Все мы знаем, что на солнце камни нагреваются так, что на них невозможно сидеть. Таким образом, инженеры уменьшили температуру теплоносителя для водяного теплого пола. Следовательно, использовать водяные полы стало комфортно и недорого.

Основной принцип работы

Теперь поговорим о том, как работают водяные теплые полы. Основой системы водяного теплого пола является именно сам так называемый пол. То есть бетон, которым залиты теплые полы и является тем камнем, который нам необходимо нагреть, чтобы он начал излучать тепло для обогрева  нашего помещения.

При этом надо вспомнить физику. Например, площадь радиатора отопления составляет всего несколько квадратов. Именно поэтому, чтобы такой маленький прибор отопил ваше помещение, радиатор нагревают до 70-90 градусов и добавляют конвекцию для перемешивания холодного и горячего воздуха в помещении. При этом скорость нагрева помещения составляет 1 час.

Но как Вы помните, работа водяных теплых полов является низкотемпературной. И чтобы с такой температурой отопить помещение, нам необходимо увеличить площадь радиатора. Что мы и делаем, монтируя систему водяного теплого пола  на всю площадь помещения. При этом площадь так называемого радиатора  увеличивается в десять раз. Но температура прибора (в нашем случае это бетонная стяжка) уменьшается. Следовательно, и время нагрев помещения увеличивается.

Система водяного теплого пола состоит из источника тепла.  Им может быть, например, котел на газе. Котел нагревает теплоноситель для передачи тепла в помещение, например, воду. Далее с помощью циркуляционного насоса нагретую воду из котла прогоняют по трубам, залитым бетоном. Начинается процесс теплопередачи.

Теплоноситель при этом отдает тепло трубам, тепло от труб передается бетону и уже бетонная стяжка излучает тепло. Тепло передается всем предметам в комнате. И они тоже начинают его излучать. Складывается такое ощущение, что все в комнате излучает тепло. За счет этого человеку очень комфортно в помещении с теплыми водяными полами.

Читайте так же:
Автор: Андрей Елфимов

Автор проекта eurosantehnik. ru Автор youtube-канала: Технотерм

Схема сборки водяных полов. Устройство водяного теплого пола

Схема сборки водяных полов. Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Схема подключения водяного теплого пола. Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

  • бетонные;
  • легкие;
  • тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями. Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см.

Важно! При оборудовании системы отопления подобного типа важную роль играют технологические ограничения. Новая бетонная стяжка обладает значительным весом (200-300 кг/м2), поэтому при укладке теплого пола в обычной комнате площадью 15 кв. м. на перекрытие будет давить бетонный монолит весом в 2-3 тонны.

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант — теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Система теплого пола водяного. Водяной теплый пол

Водяной теплый пол – самая распространенная система для отопления индивидуального дома. Ее важная составляющая – трубы из полипропилена или металлопластика. Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).

Вот как работает эта система: подогретая жидкость продвигается по нагревательному контуру и отдает свое тепло стяжке. Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше. Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.

Сложный монтаж. Если в бетонную стяжку, нужно ждать минимум месяц до ее полного высыхания. Нужна бойлерная.

Совместима с разными видами напольных покрытий.

Первоначальные затраты обойдутся в несколько раз (3-5) дороже, чем у электрического пола.

Очень эффективная система. Температура циркулирующей жидкости 35-50 градусов, это сильно снижает затраты на отопление.

Когда это единственный способ отопления дома, нужны сложные расчеты.

Может быть единственной СО дома.

В случае протечки потребуется полный демонтаж покрытия и удаление стяжки.

Не генерирует электромагнитное поле.

С водяным теплым полом совместимы самые разные виды напольных покрытий, и на него можно стелить ковер.

Не сушит воздух в помещении.

Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.

Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы. Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.

Каждый вид водяного теплого пола хорош в определенных условиях.

Легкая и быстропрогреваемая настильная система считается идеальным решением для щитовых домов.

Полистирольная система рекомендуется для деревянного пола.

Бетонную систему выбирают для капитальных, мощных построек. Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.

Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.

Устройство системы водяного тёплого пола

Цель определяет средства

Если дом построен в соответствии с требованиями действующих норм, а водяной тёплый пол правильно спроектирован и смонтирован, его мощности может хватить для отопления. Радиаторы в этом случае не нужны совсем.



Достаточно часто в частных домах стала применяться система водяного теплого пола, которая не только придаёт дополнительный комфорт, но и позволяет экономить. Надо оговориться, что теплый пол может быть или «комфортным», или «отопительным».

«Комфортный» теплый пол немного подогревает пол и обеспечивает уют. При этом отоплением занимаются радиаторы. Для комфортного теплого пола необходимо всего лишь поддерживать температуру теплоносителя постоянной. Такой вид регулировки называется «термостатический».

«Отопительный» теплый пол, помимо комфорта, несет на себе еще и функцию полноценного отопления. В этом случае для компенсации теплопотерь помещения степень нагрева теплоносителя должна зависеть от изменений температуры снаружи. Чем холоднее погода, тем выше должна быть температура воды в теплом полу, и наоборот.



На практике применяются следующие способы подключения систем теплых полов:
  • непосредственно от низкотемпературного котла;

  • от высокотемпературного котла через трехходовой смесительный клапан или смесительно-регулировочный узел.

Нужно учитывать, что теплые полы это система, также требующая для своей работы определенных тепловых мощностей. И на выбор котла будут влиять всё те же факторы, что и при радиаторном отоплении, только расчет мощности будет вестись с учётом мощности теплых полов.

Итак, теплый пол это низкотемпературный вид отопления. Теоретически можно настроить котёл на минимальный нагрев и получить требуемое тепло. Однако есть нюанс, который нельзя упускать из виду.

В обычных котлах при работе в низкотемпературном диапазоне КПД может резко снижаться. То есть та экономия, которой всеми силами добивались проектируя энергоэффективную систему теплого пола, теряет свой смысл. Поэтому тут требуется другое решение.

Многие современные котлы имеют возможность выдавать теплоноситель с требуемой пониженной температурой. Для этого они имеют режим работы на выдачу теплоносителя с температурой 30-50°С. И тогда если котёл имеет встроенный циркуляционный насос, а теплоноситель одну температуру для всех контуров получаем наименее затратный способ отопления дома водяными тёплыми полами.

Исходя из опыта эксплуатации можно сказать, что штатный насос настенного газового котла вполне справляется с возложенной на него нагрузкой и способен «продавить» отопительную систему водяного теплого пола дома площадью до 300 м2.

Если специального низкотемпературного режима в котле не предусмотрено, опять же придётся применять трёхходовой смесительный клапан. Ведь температура теплоносителя в системах теплых полов отличается от температуры в радиаторной системе отопления. Смесительный узел может быть и с термостатом, по принципу действия напоминающий автомобильный, с помощью которого и выставляется необходимое значение температуры.

Но не всё так просто. Если в доме есть принципиально различающиеся по качеству взаимодействия с системой теплого пола покрытия (деревянные и керамические), то для этих помещений придётся делать отдельные отопительные контуры. Ведь из-за разной теплопроводности этих материалов требуется разная температура теплоносителя при одной и той же температуре наружного воздуха. Иными словами при одних и тех же условиях керамический пол будет намного горячее деревянного.



Совмещённая система тёплого пола

Иногда полностью перейти на систему отопления, используя в качестве нагревательных элементов только тёплый пол, бывает проблематично. Всегда есть помещения с повышенными теплопотерями и места, где разместить элементы тёплого пола просто невозможно (например, лестничные пролёты). Так что отказаться от традиционных отопительных приборов удаётся не всегда.

Поэтому приходится совмещать две параллельные системы. Однако это абсолютно не означает, что необходимо два разных котла. Используют один, работающий в высокотемпературном режиме.

Присоединять тёплый пол к обратке с радиаторов не выход. С такой схемой процесс становится трудно управляемым. Кто может гарантированно сказать какая будет температура обратки при температуре на улице в -5°С, а какая при -15°С или при -30°С? Поэтому контуры теплых полов и отопления разделяют, а подача осуществляется через стандартный трехходовой кран. Обойтись при этом одним циркуляционным насосом не удастся, так как согласовать для работы в единой системе два таких разных в силу своих конструктивных особенностей контура вряд ли получится. Настолько они различны по характеристикам, что систему практически невозможно будет сбалансировать.

Поэтому, если на один контур «посадить» и радиаторы, и теплый пол, что-то из них будет работать не так, как надо. Получим либо нормально работающий теплый пол при чуть теплых радиаторах, либо нормально работающую систему радиаторного отопления при холодных полах. Для этих целей используются смесительно-регулировочные узлы. Они состоят из циркуляционного насоса и регулирующего клапана. Насос осуществляет постоянную циркуляцию теплоносителя в контуре, а регулирующий клапан подпитывает его горячей водой ровно настолько, чтобы поддерживать температуру подачи на заданном уровне.



Особые отличия систем

Основной отличительной особенностью водяного теплого пола является то, что каждый отопительный контур имеет большую протяжённость, поэтому суммарное гидравлическое сопротивление системы может достигать достаточно большой величины.

Чтобы система работала, можно на каждом этаже поставить по собственному циркуляционному насосу относительно небольшой мощности, а можно посадить все этажи через промежуточный коллектор на один мощный насос. Правильным будет любой вариант, при котором насосы смогут выполнять свою задачу по подаче в контуры теплоносителя с заданной температурой и необходимым расходом.

Подбор насоса в этом случае также делается исходя из расчёта, сколько и с каким давлением нужно качать. Причём простой подсчет количества метров не даёт напрямую величину гидравлического сопротивления системы. На неё влияют диаметр и длина трубопровода, количество вентилей и разветвителей, способ укладки и даже количество изгибов магистрали, буквально каждый поворот. При профессиональном проектировании этот показатель определяют, используя специальные компьютерные программы.

Есть другой подход. Существует штатное (в сборе) оборудование с известными характеристиками. Исходя из требуемых параметров, гидравлические показатели системы подгоняют под характеристики насоса, маневрируя тем или иным параметром системы.



Распределение тепла в системе тёплого пола на воде

Итак, выполнив некоторые манипуляции, мы завели теплоноситель с заданной гидравлической характеристикой на этаж. Что с ним делать дальше? Учитывая, что все отопительные контуры из-за разной площади отапливаемых помещений различны по длине, необходимо добиться равного гидравлического давления во всей системе. Однако напорная характеристика насоса величина постоянная.

Понятно, что если в разные по длине трубы подать одинаковое количество теплоносителя, вода в более длинном контуре, отдав стяжке тепло, на выходе будет значительно холоднее, чем в коротком. Это отражается на качестве обогрева, появляются ярко выраженные чередующиеся нагретые и холодные участки. Хуже всего, если теплоноситель вообще не потечет в длинный контур, который имеет высокое гидравлическое сопротивление и вода двинется по более короткому пути с меньшим сопротивлением.

Поэтому тут не обойтись без распределительного коллектора. Его назначение сбалансировать подачу теплоносителя по отопительным контурам так, чтобы его распределение по всей площади помещения было равномерным. А термостатические регуляторы позволяют ещё и изменять температуру в каждом контуре теплого пола.

С помощью управляющих устройств (термостатических головок или электротепловых приводов) и датчиков температуры теплый пол способен поддерживать заданную температуру в каждом отдельном помещении или в разных его частях, чутко реагируя на изменение различных внешних факторов (температура на улице, открытое окно, работа других отопительных приборов и т.д.).



Водяной теплый пол и его конструкция

        Водяной теплый пол устроен как контура в виде змеевиков из труб (обычно в отапливаемой бетонной плите), по которым от коллектора циркулирует вода с температурой +30 +45°С. Контура из труб соединяются с распределительным коллектором теплого пола. Вся обширная поверхность греющей плиты водяного теплого пола равномерно нагрета и отдает тепло посредством мягкого теплового излучения, равномерно обогревая все помещение.

        В системах водяного теплого пола применяется следующее оборудование для водяного теплого пола:

  • Труба теплого пола диаметром 8, 12, 16, 17, 20 мм и магистралей 36 и 32 мм
  • Распределительные коллекторы теплого пола
  • Интегрированные коллекторы со встроенным смесительным узлом
  • Насосно-смесительные узлы теплого пола
  • Автоматика (термостаты, электроприводы для коллекторов, коммутационные блоки)
  • Комплекты фитинга для пластиковой трубы теплого пола
  • Шкафы для коллекторов
  • Поворотные направляющие для труб 16, 17, 20, 26, 32 мм
  • Крепежные элементы: хомуты, гарпунные скобы и т. п.
  • Демпферная лента
  • Теплоизоляция для труб
  • Теплоизоляция или маты для теплого водяного пола

        Кроме того, необходимо выбрать тип системы и технологию устройства теплых водяных полов. В зависимости от конструкции перекрытия, а также  особенностей здания применяются различные виды или типы водяного теплого пола: бетонные или безбетонные (настильная, сухая) системы.

 Запросите бесплатный расчет водяного пола для Вашего дома

        Водяной теплый пол бетонного типа - самый популярный. В этом случае трубы контуров заливаются бетонной стяжкой, монтируются в толще монолитного перекрытия или фундамента. Технология монтажа труб теплого водяного пола предусматривает их крепление по армирующей сетке или арматуре, по теплоизолирующим матам по направляющим рельсам или гарпунными скобами, или по матам с бобышками. На водяной теплый пол рекомендуется заливать стяжку из бетона М300 (В22,5).

Водяной теплый пол конструкция

       Бетонная система водяного теплого пола:

  • в бетонной стяжке по сетке (самый распространенный), по направляющим, на гурпунных скобах, на клипсах, на подложках с фиксирующими бобышками,
  • в монолитных межэтажных перекрытиях (система MultiLevel),
  • в фундаментной плите (утепленная шведская плита -УШП),
  • На водяной теплый пол рекомендуется заливать стяжку из бетона М300 (В22,5).

        Водяной теплый пол в Новосибирске (как и везде) чаще всего делается под стяжку, хотя в случае деревянных перекрытий все чаще применяется теплый водяной пол без стяжки в виде сухих настильных систем.

        Настильные системы теплого пола (сухой, безбетонный тип) делятся на ряд подвидов: полистирольные и деревянные в разных вариантах и исполнениях. Монтаж данных систем отличается отсутствием "мокрого" процесса (т.е. отсутствием бетонных работ), что позволяет смонтировать систему быстро и чисто.

        Облегченные настильные системы водяного теплого пола (сухой водяной теплый пол без стяжки):

             При проектировании учитываются как используется водяной теплый пол под плитку, ламинат, линолеум или паркетную доску.

 Закажите предварительный расчет водяного пола бесплатно

 На главную

Теплый пол: все об электрических и гидравлических системах

Лучшая система отопления в доме - та, о которой вы даже не подозреваете. Радиаторы не лязгали по ночам. Никаких свистящих вентиляционных отверстий, как у самолета, готовящегося к взлету. Никаких пылеулавливающих воздуховодов, чтобы оплачивать счета ваших аллергологов. Просто ровное одеяло тепла там, где вы этого хотите.

This Old House Эксперт по сантехнике и отоплению Ричард Третви поможет вам выбрать два типа полов с подогревом с точки зрения стоимости, установки и энергоэффективности, чтобы выбрать подходящий для вашего дома.

Насколько хорошо работает теплый пол?

В этом и заключается привлекательность лучистого напольного отопления, - говорит эксперт по сантехнике и отоплению This Old House Ричард Третви, который давно является его поклонником. «Это действительно невидимо», - говорит он. Но система лучистого тепла имеет больше, чем просто эстетику. Это также высокоэффективный способ обогрева дома, повышающий комфорт, поскольку он снижает затраты на электроэнергию.

В излучающих установках тепло подается с помощью труб с горячей водой или электрических проводов, проложенных под полом.Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло. Хотя температура воздуха остается относительно постоянной, вы чувствуете себя комфортно, потому что окружающие поверхности не отнимают тепло у вашего тела.

Чем отличается от обычного отопления?

Сравните это с тем, что происходит в обычной системе воздушного отопления, которая используется в большинстве американских домов. Воздух выходит из регистров при температуре 120 градусов, поднимается в верхнюю часть комнаты, где быстро рассеивает тепло, а затем опускается вниз по мере охлаждения.

Воздух в комнате становится неудобно расслаивающимся: голову можно омыть теплом, а пальцы ног лежат в замороженной зоне. Тогда есть проблема езды на велосипеде. «Вы включаете печь, она быстро доводит до 68 или 70, а затем отключается», - говорит Ричард. В результате возникает явление, которое он называет «холодными 70», и это то, что вы чувствуете сразу после того, как горячий воздух перестает поступать из регистров.

Эти взлеты и падения отсутствуют на сияющих полах, температура которых может достигать 85 градусов в морозный день.Теплый воздух по-прежнему поднимается, но равномерно по всему полу, поэтому самый холодный воздух остается у потолка.

Два типа полов с подогревом: гидравлический и электрический

Есть два основных типа лучистого теплого пола, которые обеспечивают это мягкое, равномерное тепло: горячая вода или электричество. Электрический луч, в котором используются зигзагообразные петли из проволочного сопротивления, обычно модифицируется в отдельной комнате, такой как ванная комната или кухня. «Гидравлические» системы горячего водоснабжения - самый популярный и экономичный способ обогрева всего дома - обеспечивают циркуляцию воды из бойлера или водонагревателя по петлям из полиэтиленовых труб диаметром 1/2 дюйма.

Гибкие трубы могут быть установлены различными способами: поверх чернового пола в панелях с пазами или решетках с защелками; закреплены на алюминиевые планки с нижней стороны пола; или залитые в заливной бетон. После того, как система установлена, вы можете покрыть ее большинством видов отделочного напольного покрытия, включая паркет и плитку.

Ковролин, однако, может оказаться непростым делом, особенно если под ним толстая набивка. «Если пол слишком хорошо изолирован, лучистое отопление не имеет смысла», - говорит Ричард.«Это как надеть свитер на радиатор».

Излучатель горячей воды стоит дороже, чем установка других типов систем отопления - от 6 до 15 долларов за квадратный фут в зависимости от метода, начинаете ли вы с нуля или модернизируете, и где вы живете. (Новые постройки, в которых трубы зарыты в бетонную плиту, как правило, наименее дорогие). И вам все равно понадобится отдельная система кондиционирования воздуха для охлаждения.

Но если вас смущает цена, подумайте вот о чем: как только она будет запущена, система лучистого отопления может быть на 30 процентов более энергоэффективной, чем воздушное отопление, в зависимости от того, насколько хорошо изолирован дом.И когда дело доходит до комфорта, сравнения нет. В этой категории всегда побеждает Radiant.

Водяной теплый пол с подогревом

Гарри Кэмпбелл
Что это такое

Энергоэффективная система отопления дома, которая превращает полы в радиаторы, обогревая жилые помещения без неудобных карманов для горячего или холодного воздуха.

Как это работает

Нагретая вода перекачивается из бойлера через петлю гибких трубок, встроенных в пол.

Зачем нужен один

Навсегда устраняет дискомфорт от холодных полов, так как сокращает счета за электроэнергию.

Что искать

Несколько зон нагрева: упрощает точную настройку количества тепла, подаваемого в разные комнаты.

Управление сбросом на открытом воздухе

Медленно увеличивает и уменьшает количество горячей воды, протекающей по трубке, в ответ на изменение наружной температуры.

Трубки Pex

Специально обработанный полиэтилен переносит горячую воду в гидравлические системы.В отличие от меди, этот инертный пластик не подвержен коррозии и может устанавливаться на большие расстояния с помощью всего лишь пары фитингов, что снижает вероятность утечек.

Сколько стоит

От 6 до 15 долларов за квадратный фут для установки. В целом, за водяные лучистые полы придется платить на 50 процентов больше, чем за обычное воздушное отопление.

Где взять

Ни один производитель не поставляет все компоненты для жидкостного лучистого отопления. Чтобы собрать систему, вам понадобится хороший подрядчик по отоплению.С электрическими излучателями легко найти системы под ключ.

Электрический теплый пол

Алами

В качестве альтернативы стоимости и сложности гидравлической системы существует электрическое лучистое тепло. Его тепло исходит от петли тонкого электрического провода, проложенной прямо под чистовым полом. Ни бойлера, ни воды, ни трубы толщиной 1/2 дюйма для изменения высоты пола.

Для подключения проводки к панели вам понадобится электрик, но в остальном монтаж не сложнее, чем укладка плитки.Уловка кроется в вашем счете за коммунальные услуги: от 6 до 10 ватт на квадратный фут, которые система использует в час, делают обогрев всего дома чрезмерно дорогим. Лучше всего он подходит для точечного обогрева, например, для охлаждения ванной комнаты, облицованной кафелем или каменной столешницы.

Сияющие полы: краткий исторический обзор

Сияющее тепло восходит к древним временам, когда римляне согревали комнаты, прокладывая дымоходы для разводимых рабов дровяных костров под высокими мраморными полами, сохраняя пальцы ног и тоги красивыми и поджаренными.

Много веков спустя, в этой стране, Фрэнк Ллойд Райт закопал медные трубы в бетонные полы своих усонских домов и согрел их горячей водой. Несколько послевоенных подразделений, включая Левиттаун, последовали его примеру. Но когда трубы в конечном итоге проржавели, большинство домовладельцев отказались от использования радиаторов, а не отбойным молотком своих полов.

Сегодня пластиковые трубки PEX заменили металл в качестве излюбленного средства подачи водяного тепла в пол, что сделало системы лучистого тепла более доступными, чем когда-либо.И благодаря безупречной репутации в Европе, насчитывающей более 35 лет, это также сделало их более надежными.

Ресурсы

Гидравлические регуляторы лучистого тепла и детали:

Uponor Corporation
Apple Valley, MN
800-321-4739
Uponor.us

Коврики излучающие электрические:

Thermosoft International Corp.
Vernon Hills, IL
800-308-8057
thermosoft.com

С уважением,
Цюрихское озеро, Иллинойс,
800-875-5258
com

Speedheat US
Woodstock, Georgia
888-WARM FLOOR
https://www.speedheating.com/

SunTouch
Springfield, MO
888-432-8932
suntouch.com
800-660-7187

Особая благодарность:

Ларри Дрейк
Ассоциация излучающих панелей
Лавленд, Колорадо
800-660-7187
radiantpanelassociation.org

Hydronic Radiant Floor Heating Systems (плюсы / минусы, типы, стоимость)

Лучистое отопление использовалось в виде радиаторов во многих старых домах в течение прошлого века, и паровое отопление оказалось высокоэффективным, хотя технология время не обошлось без рисков.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Сегодня мы находим возвращение к использованию лучистого теплого пола как способ сохранить пальцы ног в тепле в холодный зимний день.

Что такое водяной теплый пол?

Существует три основных типа систем лучистого теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался в первую очередь в турецких банях и состоял из фальшпола, пропускающего горячий воздух под ним, сохраняя пол красивым и теплым.

Хотя истинное происхождение лучистого теплого пола неизвестно, Primitive Technology доказывает, что это было возможно даже с помощью методов каменного века. Хотя этот вид отопления все еще можно найти в некоторых исторических зданиях, он редко (если вообще когда-либо) используется в современном строительстве.

Второй вариант является более современным и использует серию электрических кабелей, проложенных между полом и черным полом. Электрические лучистые полы с подогревом хорошо работают в небольшом пространстве, но (как вы можете себе представить) становятся непомерно дорогими при использовании во всем доме, если вы не генерируете большую часть своей энергии из сети.

Последний метод - водяные полы с подогревом - использует те же основные принципы, что и традиционное радиаторное отопление. Это обеспечивает экономичное решение по обогреву, которое дает более стабильный результат, чем современные системы отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха, хотя и не является совершенным.

Связанные: Водонагреватели косвенного нагрева: как они работают и почему вам нужен один

Как работает водяной теплый пол?

Гидравлический теплый пол использует преимущества гибкости труб из PEX.Неразрезанные отрезки змеятся по комнате, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметичным, в трубке не должно быть стыков. Каждую петлю трубки устанавливают на расстоянии примерно девяти дюймов друг от друга, а затем удерживают на месте скобами особой формы.

Черновой пол и трубы покрыты бетоном, гипсокартоном или цементным раствором с сухим утрамбованием, обеспечивающим прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучать независимо от того, работает система или нет.В большинстве случаев пол покрывается керамической плиткой, так как она также хорошо удерживает тепло.

Направляясь от комнаты к самой системе, коллектор помогает поддерживать равномерное распределение воды между длинами трубок из полиэтиленгликоля и помогает вентилировать систему. На другом конце системы находится специальный бойлер или водонагреватель с циркуляционным насосом, втягивающим воду в систему и возвращающим ее на дно бойлера для повторного нагрева.

Поскольку вода обычно теряет около десяти градусов, работающая система достаточно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах водяного теплого пола есть несколько вещей, которые можно полюбить. Поскольку тепло исходит от самого пола, здесь нет вентиляционных отверстий для размещения мебели, а сама мебель может собирать немного тепла.

В отличие от систем принудительной вентиляции, они не распространяют аллергены по комнате и не нагревают равномерно, устраняя точки холода.

Лучше всего то, что эти бесшумные системы, как правило, на 10–30 процентов более энергоэффективны, чем стандартные системы HVAC, и будут продолжать поддерживать тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидронной системы

Эти системы не лишены недостатков. Самая большая проблема в том, что вы более ограничены в использовании напольных покрытий. Например, ковры могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы, что может повысить влажность ваших комнат около пола.

Однако самые большие проблемы возникают во время установки. Вам понадобится подрядчик, обученный установке системы в связи с ее особыми требованиями.

Они также могут стать очень сложными, если вы устанавливаете их в существующий пол. Любой ремонт также будет довольно сложным и потенциально дорогостоящим, хотя необходимый ремонт затопленных частей выполняется очень редко.

Гидравлические и электрические

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические. Они использовали замкнутую систему, делая затраты на эксплуатацию котла и перекачку вашими единственными реальными гонорарами.

Сравните это с электрической системой, которая должна прокачивать электричество по всей системе.

Гидроника и принудительный воздух

Для систем принудительной подачи воздуха требуется, чтобы по всему дому были проложены печи и воздуховоды. Даже в современных системах это может привести к появлению холодных пятен, а воздуховоды необходимо регулярно чистить, чтобы уменьшить распространение аллергенов.

Модульная конструкция воздуховодов также может привести к потерям тепла и снижению общей эффективности. Поскольку в гидравлическую систему встроены части и используется меньший нагревательный элемент, большинство этих проблем устраняется.

См. Также: 10 важных новшеств в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и эксплуатация жидкостной системы водяного теплого пола - это совсем другой опыт, чем установка систем принудительной подачи воздуха.Таким образом, планирование расходов не так предсказуемо.

Мы разбили многие детали, чтобы вы могли лучше понять стоимость. Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к повышению или снижению платы, особенно за установку.

Стоимость установки

Добавлять одну из этих систем лучше всего во время капитального ремонта или нового строительства, чтобы избежать необходимости взламывать существующий пол. Стоимость удаления существующего пола будет сильно различаться в зависимости от материала и размера комнаты.

В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, дешевле установить, чем меньшие, поскольку ограниченное пространство может усложнить задачу.

Таким образом, меньшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут.Таким образом, точная стоимость квадратного фута будет зависеть от типа системы и размера проекта.

Еще один фактор, который повлияет на стоимость установки, - это температурные зоны. Некоторые комнаты более обжиты, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, что увеличивает общую стоимость.

В целом, вы можете рассчитывать на заплатить от 6000 до 14000 долларов за установку системы водяного водяного отопления .Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или примерно 6000 долларов за бойлер).

Стоимость эксплуатации

Благодаря изобретению программируемого термостата эксплуатация гидравлической системы может быть намного дешевле, чем эксплуатация традиционной системы отопления, вентиляции и кондиционирования воздуха. Вы можете настроить систему на работу в непиковые часы, чтобы снизить счета за электроэнергию, и пол будет продолжать излучать тепло еще долгое время после отключения системы.

Излучающие системы также обычно могут работать при температуре на шесть-восемь градусов холоднее, чем нагнетаемый воздух, поскольку горячий воздух поднимается вверх, и последний обычно выталкивает горячий воздух в верхнюю часть комнаты, снижая его эффективность.

Поскольку вода более эффективно удерживает тепло, системе требуется гораздо меньше энергии для повторного нагрева рециркуляционной воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только увеличиваться по мере того, как солнечные системы отопления будут продолжать совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании электроэнергии из сети в этих системах.

Важные соображения

Излучающие полы с подогревом, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения. Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале вы захотите установить систему во время строительства или ремонта, но также может быть важно подумать, хотите ли вы сделать весь дом или только одну или две комнаты.Комнаты большего размера, в которых ваша семья проводит большую часть времени, - самые идеальные.

Наиболее частыми областями, требующими покрытия, являются ванные комнаты, спальни и гостиные без коврового покрытия, коридоры или кухни (в многолюдном доме). Некоторые говорят, что ванные комнаты следует делать только при установке полноценной системы, но нет ничего лучше, чем наступить на теплый кафельный пол после пробуждения холодным зимним утром.

Вам также нужно будет хорошо подумать, если вы планируете добавить систему охлаждения.Лучистое охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичную установку, чтобы учесть этот факт.

Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучший пол для лучистого тепла

Тип используемого вами пола будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола.К счастью, у вас есть несколько вариантов.

Фарфор или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой теплопроводностью и способностью продолжать излучать накопленное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Натуральный камень

Рядом с плиткой натуральный камень. Каменная плитка работает очень похоже на керамическую и хорошо сочетается с материалом под ней.

Ламинат

Ламинатные полы также отлично подойдут, хотя вам следует обратить внимание на любые ограничения по нагреву, установленные производителем, поскольку повреждение водой снизу может легко испортить ламинат.Поскольку у большинства производителей предел составляет 85 градусов по Фаренгейту, выполнить эти ограничения довольно сложно.

Дерево

Деревянный пол имеет пониженную эффективность, но его можно использовать. Лучше всего использовать паркетные полы, так как нижележащая фанера менее подвержена деформации. Твердая древесина твердых пород должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол нагревается дольше и не будет удерживать тепло так же хорошо, как другие материалы.

Худшие полы для лучистого отопления

И наоборот, у нас есть несколько типов полов, которые могут снизить эффективность вашей новой системы отопления.

Ковер

Самым большим виновником является ковровое покрытие, которое поглощает тепло, но имеет ужасную проводимость.

Бетон

Точно так же бетон разрушает сам себя при использовании в качестве основного напольного покрытия. Системы лучистого отопления используют многослойные полы для распределения и хранения тепла.Без более высокого слоя другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и не используются, - еще один плохой выбор, так как они будут источать неприятный запах из-за тепла.

Гидравлические системы водяного теплого пола - теплая вода, теплый пол, ощущение тепла

Гидравлический лучистый пол нагревает поверхности с помощью воды, протекающей по трубам внутри поверхности. Обычные радиаторы - это не то же самое, что водяная система обогрева полов, поскольку в радиаторах используется нагретая вода для обогрева воздуха и, следовательно, обогрева помещения с помощью конвекционных потоков.С помощью лучистого напольного отопления поверхности нагреваются, и это тепло проходит через излучение, что делает систему более эргономичной динамической системы обогрева, предназначенной для обеспечения оптимального комфорта тела.

Hydronic Radiant теплый пол не нагревает воздух. Он нагревает предметы и людей, которые входят в его зону нагрева. Менее теплопотери тела на холодные поверхности и более надежный метод обеспечения тепла, так как нагретый воздух больше не расслаивается. Вместо этого есть постоянный уровень тепла.

Бесконтактные водонагреватели и безбаковые котлы

Безбаквальные водонагреватели и безбаковые котлы - лучшие решения для экономичных высокоэффективных источников тепла. В зависимости от типа установки, тепловой нагрузки и уровня производительности, системе водяного водяного отопления требуется широкий диапазон температур подаваемой воды. По запросу водонагреватели без резервуаров предлагают очень доступное решение для горячей воды. Несмотря на легкую конструкцию, они являются отличным выбором для низкотемпературных установок со средним спросом.Если ваши потребности требуют более высоких требований к БТЕ или температуры воды, ваши потребности могут быть удовлетворены с помощью конденсационного котла без резервуара. Долговечная качественная конструкция, высокая эффективность и множество функций. Котел может быть более доступным, чем вы думаете.

Бесконтактные водонагреватели

также следует рассмотреть для системы горячего водоснабжения. В отличие от центрального бойлера с резервуаром для горячей воды, водонагреватели без резервуаров обеспечивают непрерывный поток горячей воды. Вместо емкости с горячей водой вода нагревается по мере необходимости.Эти водонагреватели нагревают воду по мере ее протекания через устройство и не удерживают воду внутри, за исключением того, что находится в змеевике теплообменника, обеспечивая роскошь «бесконечной горячей воды» с превосходной экономией энергии.

Pexheat может помочь вам с установкой водяного водяного обогрева пола и безбаквальных водонагревателей. Вы также можете связаться с нами по поводу принадлежностей, таких как трубы из полиэтилена для коллекторов излучающего теплого пола, и элементы управления, такие как термостаты излучающего пола.Вы также можете заполнить нашу форму запроса предложения онлайн или заполнить ее и отправить нам по факсу.

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол. Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основные системы водяного теплого пола: электрическое, , водяное, , и воздушное, , напольное отопление.

Из этих трех чаще всего используются электрические и водные системы.

Водяной водяной теплый пол обычно используется для обогрева больших площадей пола и целых домов и обычно встраивается на этапе строительства.

Электрические лучистые полы с подогревом - отличный выбор для небольших проектов, таких как обогрев кухонного пола или холодной ванной комнаты.Его легко установить и недорого.


Вот наши основные рекомендации по системам электрического лучистого теплого пола, основанные на нашем опыте и исследованиях:

Лучшее в целом: Системы обогрева Электрические лучистые полы с подогревом с термостатом Aube Sensing

Лучшая цена за деньги: полный комплект электрической системы теплого пола LuxHeat 120 В

Лучшее для небольших помещений: система теплого пола Heatwave с термостатом GFCI

Теперь давайте погрузимся в историю лучистого отопления , как оно работает и какие системы лучистого теплого пола используются в коммерческих и жилых помещениях.


История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом - это довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Кредит изображения: Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако до тех пор, пока Фрэнк Ллойд Райт не начал видеть преимущества системы, она стала широко использоваться.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете ощущать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Кредит изображения: Watts.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он подходит для различных типов напольных покрытий, поэтому не умаляет красоту вашего дома.

А так как воздух не проходит через воздуховоды, в вашем доме циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, - это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки лучистого теплого пола - «влажный» и «сухой».

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В сухой системе трубки или кабели размещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Кредит изображения: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор считают, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

Первый - сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будут разные температуры в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол - не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Кредит изображения: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений.Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не сам нагревается, лучистый потолок может создать очень комфортную комнату, не нарушая при этом существующий пол.

Типы систем теплого пола

Можно рассмотреть три различных типа систем лучистого теплого пола.У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1. Система теплых полов с воздушным обогревом

Системы с воздушным обогревом - это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через воздуховоды к вентиляционным отверстиям, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; Вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и со всеми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться как в несущую плиту на уровне грунта, так и в системе подвесного перекрытия.

При установке плиты земля выравнивается, затем покрывается слоем установки из полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом, как создание плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки.Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплых полов с воздушным подогревом

Кредит изображения: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы сэкономите не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с воздушным подогревом

Самая распространенная проблема с системами этого типа - воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без перекрытия.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

Кредит изображения: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов повседневного спроса, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного теплого пола

Кредит изображения: TheSpruce.com

В электронной системе лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются либо в мокром, либо в сухом виде под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента - мата или проводов - и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой строительного раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, а также заделаны тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Стоимость систем электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Лучшие электрические системы водяного отопления

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.


Основываясь на наших исследованиях и опыте, вот наши главные рекомендации для электрических систем лучистого теплого пола:

Лучший в целом: Warming Systems Электрические лучистые полы с подогревом с сенсорным термостатом Aube

Лучшая цена за доллар: LuxHeat 120v Electric Radiant Floor System Full Kit

Лучшее для небольших помещений: Система теплого пола Heatwave с термостатом GFCI


Применение систем электрического теплого пола в коммерческих и промышленных целях

https: // www.youtube.com/watch?v=XaRnqUIDxUI

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях. Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая производить как влажную, так и сухую установку, а также любые виды модернизации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, где могут быть отдельные офисы нагревать и контролировать.

3.

Система водяного теплого пола

Кредит изображения: PlumberMag.com

Гидравлическое лучистое отопление пола использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху.Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому его можно модернизировать или установить заново.

Типы систем водяного теплого пола

Кредит изображения: HydronicHeatingDaikobi

По сути, существует два различных метода использования водяных систем водяного теплого пола - открытый или закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы вода содержится, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда представляют собой PEX, гибкие трубки, которые не трескаются, не корродируют и не ломаются с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению излучающей системы водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления

Кредит изображения: Nu-Heat

Процесс установки довольно прост и может быть как влажным, так и сухим. Котел подсоединяется к водопроводному коллектору, ряду труб и клапанов, по которым вода направляется на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке - в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; Для влажных укладок потребуется примерно 3 недели для отверждения, в то время как при сухих укладках верхний пол можно сразу положить и ввести в эксплуатацию через несколько дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах полов с водяным излучением

Кредит изображения: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее частые из них связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

DIY Теплый пол

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

  • Radiantec - они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
  • NuHeat - они поставляют электрические системы лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
  • Orbit Radiant Heating - еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
  • WarmlyYours - WarmlyYours - одна из самых уважаемых компаний в области систем с подогревом полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Лучистое отопление | Министерство энергетики

Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома. Системы в значительной степени зависят от лучистой теплопередачи - передачи тепла непосредственно от горячей поверхности людям и объектам в помещении с помощью инфракрасного излучения.Лучистое отопление - это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату. Когда лучистое отопление расположено в полу, его часто называют лучистым подогревом пола или просто подогревом пола.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде. Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции.Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 о домашнем отоплении.

Несмотря на свое название, лучистое отопление пола во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух, нагретый от пола, поднимается вверх.Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

Теплый пол излучающий

Существует три типа излучающего тепла для пола: излучающий пол (воздух является теплоносителем), излучающий пол с электрическим приводом и теплый пол с горячей водой (гидронный). Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса бетонной плиты пола или легкого бетона над деревянным черновым полом, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы. Под чистым полом или черным полом называют «сухой монтаж»."

Типы излучающих полов

Излучающие полы с воздушным обогревом

Воздух не может удерживать большое количество тепла, поэтому излучающие воздушные полы нерентабельны в жилых помещениях и редко устанавливаются. В системах воздушного отопления эти системы страдают очевидным недостатком, заключающимся в том, что они производят тепло только в дневное время, когда тепловая нагрузка обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использование солнечного тепла в течение дня.Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические излучающие полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, установленными на черновом полу под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает ставки по времени использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические лучистые полы также могут иметь смысл для дополнения дома, если было бы нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Hydronic Radiant Floors

Hydronic (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах управление потоком горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного водяного пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольных покрытий

Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных излучающих систем в полах схожи.

Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются самой старой формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвалов) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон, а новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, главным образом потому, что сухой пол является более быстрым и менее дорогостоящим. строить. Но поскольку сухие полы предполагают обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

Некоторые «сухие» установки включают подвешивание труб или кабелей под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена ​​светоотражающая изоляция, чтобы направлять тепло вверх. Трубы или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и рассеиватели тепла крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

По крайней мере одна компания улучшила эту идею, создав фанерный материал для чернового пола, изготовленный с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении.Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

Напольные покрытия

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого напольного отопления, поскольку оно хорошо проводит тепло и способствует накоплению тепла. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вам требуется ковровое покрытие, используйте тонкий ковер с плотной набивкой и укладывайте как можно меньше коврового покрытия. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

Излучающие панели

Излучающие панели для настенного и потолочного монтажа обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо трубами, по которым проходит горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительное обогревание в некоторых комнатах или могут обеспечивать обогрев пристройки дома, когда расширение традиционной системы обогрева нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий и - поскольку панели можно индивидуально контролировать для каждой комнаты - функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются. Входя в комнату, человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели излучающего отопления работают в пределах прямой видимости - вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди считают потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

Лучшие системы · Наши рекомендации по системам лучистого отопления

Ни одна система лучистого отопления не является идеальной для всех ситуаций, но после более чем 40 лет работы с клиентами несколько систем и методов выделяются .Нам нравится простая и честная ценность, без уловок и папашей. Лучшие системы должны быть надежными, долговечными и простыми в эксплуатации. Они должны быть энергоэффективными и экологически ответственными, и они должны быть доступными по цене . Лучшие излучающие системы должны обладать характеристиками, показанными справа.

Посмотрите наше видео ниже, чтобы узнать больше о лучшей системе лучистого отопления.

Лучшие системы должны предлагать:

  • Низкая начальная стоимость
  • Низкие эксплуатационные расходы
  • Экологическая чувствительность
  • Энергоэффективность
  • Просто и легко работать на
  • Совместимость с солнечной энергией
  • Должен быть «Сделай сам»

Упрощенная схема открытой прямой системы

В лучших излучающих системах вместо бойлера будет использоваться высококачественный водонагреватель с высокой эффективностью.Эти системы стоят примерно вдвое дешевле, чем установка с использованием типового котла . Но они намного эффективнее. Они представляют собой простой и гениальный способ приготовления теплой воды для излучаемого тепла помещения и горячей воды для бытового потребления, и вы действительно получаете небольшое охлаждение, когда захотите. Если вы используете бойлер, вы понесете дополнительные расходы и упустите некоторые прекрасные возможности.

Системы лучистого отопления на основе горячей воды доступны по цене. Они делают исключительный комфорт, высокую эффективность и пользу для здоровья, присущие системе лучистого отопления, доступной каждому. .Не только один процент!

Фотография открытой прямой системы

Вы можете использовать в своей системе лучистого отопления тот же водонагреватель , который вы используете для горячего водоснабжения!

Можно выбрать одну из двух систем, которые обеспечивают горячее водоснабжение и обогрев помещений от одного и того же устройства. Одна из них - это косвенная система , в которой используется теплообменник, а другая - это прямая система , в которой его нет.

«Открытая прямая система» - это значительный прорыв в дизайне лучистого отопления.Открытая прямая излучающая система предлагает беспрецедентную эффективность с очень доступной первоначальной стоимостью и является нашей предпочтительной системой среди всех систем лучистого отопления. Это единая система, которая работает двумя разными и разными способами. Когда требуется обогрев пола, включается насос, и вода вытекает из бака через зону излучающего теплого пола и обратно в бак. Когда требуется горячая вода, вода вытекает из резервуара и направляется в арматуру. Вся вода в системе остается питьевой.

Это, пожалуй, самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из очень немногих исключений из правила, что лучшие вещи стоят дороже. Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги .

Преимущества энергоэффективности открытой прямой системы:

  • «Открытая прямая система» использует лучистое отопление, которое на принципиально более энергоэффективно .
  • Конструкции двойного назначения имеют менее 1/2 потерь в режиме ожидания двух независимых методов. Один набор исключен, а другой уменьшен из-за эффективного использования.
  • Более низкая первоначальная стоимость дает возможность купить более качественный и эффективный агрегат.
  • «Открытая прямая система» совместима с солнечной батареей.
  • Бытовые водонагреватели потенциально более эффективны, чем бойлер. Они могут работать при низких температурах и позволяют конденсировать дымовые газы.Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
  • Предварительный подогрев холодной воды обеспечивает ограниченное естественное охлаждение. за счет того, что холодная замещающая вода проходит через трубы в полу перед тем, как попасть в бак.
  • Бак позволяет установить огромный теплообменник для дымохода, что увеличивает эффективность.

Экологические преимущества системы Open Direct:

  • Снижение расхода топлива
  • ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАР В ВЫПУСКНОЙ ВОДЕ В ВОДУ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительное количество загрязняющих веществ растворяется в воде, и они безвредно уходят в канализацию вместо того, чтобы загрязнять воздух.

Щелкните здесь, чтобы получить дополнительную информацию о излучающих системах, в которых в качестве источника тепла используется нагреватель горячей воды для бытового потребления.

Эти системы лучистого отопления, возможно, являются
лучшими и наиболее эффективными системами отопления из имеющихся .

Системы отопления, в которых используется водонагреватель , стоят примерно вдвое меньше , чем системы, использующие обычный бойлер.Тем не менее, они на намного эффективнее . Как правило, они сделаны из лучших материалов. Это простой и оригинальный способ для производства лучистого тепла помещения и горячего водоснабжения в одном устройстве. Правильно спроектированные системы горячего водоснабжения соответствуют всем основным нормам и являются исключительно безопасными . Поскольку эти системы работают при низких температурах , они более энергоэффективны и безопасны, чем системы, использующие бойлер. Поскольку стоимость бойлера полностью исключена. эти системы также более доступны.Системы отопления на основе водонагревателя совместимы даже с солнечной энергией.

Эти системы иногда называют «спорными» людьми, работающими в сфере отопления, которые хотят продать вам устаревшую котельную систему, которая стоит в 2–3 раза дороже. У нас есть наука и довольные отзывы клиентов, чтобы поддержать наши гидронные системы. Вы должны учитывать источник любых негативных комментариев.

Водонагреватель Polaris.
Обратите внимание на гигантскую вытяжную трубу из нержавеющей стали
для дополнительной эффективности.

Нагревательный элемент Polaris - это водонагреватель (не бойлер), разработанный для отопления помещений и производства горячей воды. Поскольку он предназначен для нагрева воды, а не очень горячей, он невероятно эффективен, - и безопаснее. Polaris полностью из нержавеющей стали . Огромный дымоход из нержавеющей стали, погруженный в воду, отбирает из дымовых газов почти все возможные БТЕ тепла. Потери в режиме ожидания практически исключены.

Даже с этими преимуществами Polaris стоит намного меньше, чем котел аналогичной мощности.Это выгодная покупка и хорошая цена, чтобы продолжать работать с течением времени.

Щелкните здесь, чтобы получить дополнительную информацию о Polaris.

Наименее желательное место для снижения затрат - это радиационные трубки и фитинги. Излучающие трубки часто заходят в недоступные места, где их сложно заменить. Материал одобрен? Вы можете с этим работать? Это энергоэффективно? Не используйте ватерлинию, которую переделали как трубу лучистого отопления. Это того не стоит.

Вот некоторые из преимуществ правильного выбора трубок:

  • Повышенная тепловая мощность
  • Меньше затрат на перекачку
  • Возможны более длинные цепи
  • Более низкие и безопасные рабочие температуры
  • Больше энергоэффективности
  • Увеличенный срок службы
  • Меньшие счета за электроэнергию
  • Более тихая работа
  • Совместимость с солнечным отоплением и альтернативными источниками энергии.

Щелкните здесь, чтобы узнать больше о трубках лучистого отопления с высоким КПД.

Фотография системы межэтажных перекрытий «Staple-Up»

Многие представленные на рынке системы с балками работают не очень хорошо или стоят слишком дорого. Следующие детали очень важны для производительности и стоимости .

Мы рекомендуем вам обогревать пол с помощью труб, установленных в подпольных балках под черным полом. Используйте 5/8 ″ PEX с толщиной стенки 0,070. Используйте высокоэффективные трубки . Разместите трубы на расстоянии 8 дюймов в пределах 16-дюймового пространства между балками. Используйте алюминиевые теплоотдающие пластины более тонкой толщины и по возможности используйте их везде.

Трубка 5/8 дюйма больше, чем типичный материал 1/2 дюйма. Он выделяет больше тепла и позволяет системе работать с более низкими температурами жидкости для увеличения срока службы и повышения эффективности. . Большой размер уменьшает работу насоса и позволяет использовать более длинные цепи. С трубкой больше 5/8 ″ может быть слишком сложно работать.

Алюминиевая пластина отводит тепло от трубопровода и распределяет его по черному полу. Исследования показывают, что эта деталь очень важна . Пластины хорошо поддерживают трубку, и улучшенная теплопередача имеет большое значение. Более тонкие алюминиевые пластины имеют такие же характеристики, как и более толстые, при половинной стоимости.

Сравнение эффекта лучистой трубки с алюминиевыми нагревательными пластинами и без них.

Алюминиевый материал имеет очень важное свойство, о котором часто забывают.Алюминий излучает в воздух гораздо меньше тепла, чем другие материалы. Это свойство резко снижает теплопотери в нисходящем направлении (обратные потери) и имеет эффект изоляции. Очень важно контролировать потери тепла в неправильном направлении. Эти потери могут свести на нет большинство преимуществ лучистого тепла.

Щелкните здесь, чтобы прочитать наш отчет о тепловыделении алюминия и теплопроизводительности.

Термограф справа показывает значительную разницу в температуре пола при использовании алюминиевых пластин .Дальняя (оранжевая / желтая) сторона пола имеет трубки и сплошное покрытие из пластин, в то время как остальная часть пола имеет трубки без пластин. Из легенды справа на фотографии видно, что это означает большую разницу в температуре.

Термограф операционных алюминиевых пластин

Термограф (справа) показывает, что пластины (синие) выделяют гораздо меньше тепла, чем окружающие области (красный, оранжевый), даже если они имеют гораздо более высокую температуру. Это означает, что пластины отводят тепло от трубок, распределяют его по полу, а затем направляют тепло в нужном направлении.

Не стесняйтесь обращаться к техническим специалистам по обслуживанию клиентов, если вам нужна дополнительная информация об этих деталях. Клиенты также могут запросить отчет об исследовании.

Детали изоляции

Схема, показывающая плиту на уровне

Наше исследование показывает, что изоляция под плитами наиболее важна по периметру и менее важна в центре здания. Изоляция - экструдированный пенополистирол . Мы не знаем другого приемлемого материала.В холодном климате она должна быть толщиной 2 дюйма по периметру. Он может сужаться до 1 дюйма по мере продвижения внутрь к центру здания. Изоляция должна простираться на 12 футов от периметра к центру здания в холодном климате. Его можно уменьшить до 6 футов в более теплом климате. Наш опыт показывает, что отсутствие надлежащей изоляции - одна из самых серьезных ошибок, которые вы можете совершить. .

Армирование бетона

Арматура

«стержневого» типа (арматура) предпочтительнее «сетчатого» типа из-за общей прочности и удобоукладываемости.Сначала положите половину арматуры и установите ее на «стулья». Затем выложите трубку. Выложите вторую половину арматуры поверх трубы и свяжите все вместе. Трубку будет легче разложить, и она будет хорошо защищена. Арматура отводит тепло от трубы. Как правило, она хорошо размещается: половина выше средней линии плиты, а другая половина - немного ниже. Армирующие волокна из стекловолокна не заменяют армирующую сталь .

Размер трубок и расстояние между ними

Если плита должна иметь какой-либо значительный размер (1000 квадратных футов или больше), предпочтительнее использовать трубы большего диаметра. .Диаметр до 7/8 ″. Трубка большего размера (в разумных пределах) будет выделять больше тепла, уменьшать работу насоса и обеспечивать большую длину контура. Расстояние между трубками может составлять 24 дюйма по центру в очень эффективных и стабильных условиях (например, в подвалах). Шаг в 16 дюймов более типичен для достаточно эффективного жилищного строительства. Расстояние в 12 дюймов обеспечит немного больше тепла и более быстрое время отклика.

Схема расположения трубок должна быть спиральной или иметь плавные повороты другой конструкции.

Детальное исследование (DOE) показало, что трубки PEX 7/8 ″ с 0.Толщина стены 70 дюймов и длина контура 200 футов - это примерно идеальный вариант. Потребление электроэнергии насосами будет минимальным, а поток будет слегка турбулентным. Падение температуры будет примерно 10 градусов по Фаренгейту от входа к выходу. Это идеальный вариант, но разные конструкции могут давать удовлетворительные результаты.

Расположение трубок должно быть по спирали или иметь пологие витки по другой конструкции. Очень крутые повороты деформируют материал и увеличивают расходы на перекачку. Нет никакой пользы от очень плотной и очень равномерно расположенной конструкции.

Щелкните здесь, чтобы узнать больше о преимуществах инженерных трубок.

Если вы начинаете с системы отопления на основе водонагревателя, то легко добавить солнечную батарею. Сейчас или в будущем. Солнечные водонагреватели для дома хорошо зарекомендовали себя и хорошо себя зарекомендовали.

Система отопления «Второй вариант солнечной энергии» является продолжением успешных солнечных систем для горячего водоснабжения . В нужном месте солнечные водонагреватели оказались успешными. Работа должна быть сделана правильно, а производство горячей воды ценится.Школы и церкви часто не подходят, , в то время как жилищное строительство часто бывает идеальным .

Система лучистого отопления рассчитана на использование бытового водонагревателя в качестве источника энергии. Предусмотрены дополнительные солнечные панели, чтобы можно было внести некоторый вклад в отопление помещений или другие потребности в энергии. Общая система может быть ограничена способностью дома и системы накапливать тепло.

Эта система, используемая в качестве солнечной «вспомогательной» или в здании, которое уже имеет свою «тепловую массу», является рентабельной во всех районах Соединенных Штатов, если ее тщательно спланировать.

Нажмите здесь, чтобы перейти на наш сайт солнечного отопления


Каждый месяц отопительного сезона вы должны платить за энергию, которую используют ваши насосы. На наиболее эффективно использовать отдельный насос для каждой зоны нагрева.

Альтернативой может быть использование одного большого насоса и отдельных зональных регулирующих клапанов. Это обычная практика, но это не очень хороший дизайн . Размер насоса должен быть таким, чтобы он мог обеспечивать достаточный поток, когда все зоны требуют тепла.Однако в большинстве случаев звонят только одна или две зоны нагрева. Насос слишком велик для выполнения задачи, что приводит к потере электроэнергии и ненужному износу системы .

Зонный клапан стоит почти столько же, сколько маленький насос, поэтому на их использовании действительно нет денег.

Мы предлагаем трехскоростные регулируемые насосы. Эти насосы будут настроены в соответствии с вашими потребностями с минимальным потреблением электроэнергии.

9 плюсов и минусов теплых полов, которые вас удивят

Что такое электрические теплые полы? Лучистые полы с подогревом в той или иной форме существуют со времен Римской империи.В США электрические полы с подогревом стали популярной тенденцией как в новых, так и в модернизированных проектах. Тем не менее, многим домовладельцам еще предстоит научиться. Как работает система подогрева пола? Какие плюсы и минусы у теплых полов? Как узнать, подходит ли вам теплый пол? Это вопросы, на которые мы решили ответить, чтобы сократить время обучения.

Как работает теплый пол?

Традиционные системы отопления нагревают воздух, который затем нагревает людей в комнате.Системы лучистого отопления работают, непосредственно нагревая людей и предметы в комнате. Насколько теплые полы с подогревом? Температуру пола можно установить на уровне 104 ° F, но пользователи обычно устанавливают более комфортный диапазон от 80 ° F до 85 ° F и регулируют его с помощью термостата. Этот тип обогрева часто ощущается как солнечное тепло, потому что лучистое тепло нагревается за счет теплового излучения. Это позволяет людям чувствовать тепло даже тогда, когда температура окружающей среды (воздуха) в комнате на самом деле ниже.Это то же самое, что стоять под прямыми солнечными лучами и стоять в тени.

Лучистое тепло напрямую нагревает людей и предметы в комнате.

Может ли теплый пол принести пользу вашему дому?

Вы когда-нибудь заходили в комнату своего дома, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или из-за других факторов, таких как цементная плита, неотапливаемое пространство для подполья и неотапливаемый гараж.Если вам интересно: "Может ли теплый пол обогреть весь дом?" Ответ заключается в том, что, хотя почти все дома могут извлечь выгоду из лучистого подогрева пола, подогрева пола не всегда будет достаточно, чтобы служить единственным источником тепла. Чтобы узнать, может ли теплый пол стать основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим калькулятором тепловых потерь.

Некоторые из наиболее распространенных помещений для лучистого тепла - это ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого теплого пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

Сравнение систем электрического теплого пола и гидронной системы

Какая система подогрева пола самая лучшая? Два основных типа лучистого тепла - это электрический и водяной (также называемый «напольное водяное отопление»). Оба функционируют одинаково - они создают тепло под полом и излучают его вверх в комнату наверху, но способ, которым они это делают, отличается.

В системах электрического теплого пола для обогрева пола используются электрические нагревательные элементы, сотканные по змеевидной схеме. Системы электрического обогрева пола известны тем, что их легко установить (вы даже можете сделать это самостоятельно, если у вас есть под рукой) и они идеально подходят для проектов реконструкции.Они также нагреваются за 30-60 минут, поэтому домовладельцы могут включать и выключать их по мере необходимости, чтобы снизить расходы.

В системах водяного теплого пола используется горячая вода, перекачиваемая по пластиковым трубкам, проложенным по змеевидной схеме для обогрева пола. Они идеально подходят для отопления всего дома, но профессионалы предлагают устанавливать их во время строительства дома, потому что их может быть сложно модернизировать, если дом еще не оснащен надлежащим оборудованием. Первоначальная стоимость системы водяного теплого пола обычно выше, поскольку для нее требуется бойлер, насос и газовые линии.Однако стоимость эксплуатации обычно ниже, когда квадратные метры больше (например, при обогреве нескольких комнат или всего дома). Водонагревателям для подогрева пола также требуется больше времени, поэтому большинству домовладельцев приходится оставлять их включенными круглосуточно, что приводит к большему потреблению энергии.

В целом, если вы рассматриваете возможность подогрева пола в ванной комнате или просто хотите добавить дополнительное тепло в небольшие помещения вашего дома, система внутрипольного отопления подойдет вам. Но если вы строите новый дом и хотите иметь полы с подогревом повсюду, вам следует подумать о электрических нагревательных кабелях, которые можно установить непосредственно в бетонную плиту, или о системе водяного отопления внутри пола.

Плюсы и минусы лучистого тепла

Выбираете ли вы электрическое или водяное лучистое тепло, у вас есть свои плюсы и минусы. Этот список разбивает их, отмечая при этом любые исключения между двумя типами.

Плюсы

1. Равномерное отопление

Самым большим преимуществом систем теплого пола является их способность равномерно нагревать комнату и пол. В системах приточного отопления используются вентиляционные отверстия для распределения теплого воздуха по комнате. Расположение форточки определяет, какие части комнаты будут теплее других.Напротив, теплые полы нагревают весь пол, что приводит к равномерному обогреву помещения и равномерной температуре окружающей среды вокруг тела человека. Это означает, что вы будете чувствовать себя более комфортно при более низкой температуре окружающей среды, потому что вы не будете испытывать холодных сквозняков.

2. Не требует обслуживания

Электрические системы теплого пола не требуют обслуживания. Фактически, гарантия на систему электрического теплого пола TempZone ™ WarmlyYours составляет 25 лет.Если во время установки кабель действительно поврежден, профессионал может использовать тепловизионную камеру, чтобы определить местонахождение проблемы и произвести ремонт. Системы водяного теплого пола не обладают этим преимуществом. WarmlyYours предлагает поддержку с подогревом пола.

3. Без шума

Системы теплого пола известны своей бесшумностью. В отличие от систем с приточным воздухом, здесь не включается громкая печь. Поэтому, пока они включены, вы ничего не услышите.

4. Неаллергенный

Поскольку системы подогрева пола непосредственно нагревают людей и предметы в комнате за счет лучистого тепла, они не мешают существующей пыли и аллергенам.Это серьезный недостаток систем с принудительной подачей воздуха, которые обдувают пыль и другие частицы, распределяя тепло.

5. Энергоэффективность

Электрические системы теплого пола по крайней мере на 25 процентов более эффективны, чем системы с принудительной подачей воздуха. Это потому, что они не обеспечивают выхода для выделяемого тепла. Таким образом, сохраняется практически все выделяемое тепло. Напротив, в системах с принудительной подачей воздуха используются воздуховоды, которые подвержены утечкам.

Эффективен ли лучистый пол с подогревом во всем доме? Да, при определенных обстоятельствах правильно спроектированная система может выступать в качестве основного источника тепла для комнаты или всего дома.

Электрические системы теплого пола также являются энергоэффективными, потому что они нагреваются всего за 30-60 минут, что позволяет домовладельцам использовать программируемый термостат, термостат Wi-Fi или вручную включать и выключать их (или поднимать и опускать) по мере необходимости в помещениях, которые используются. Это дает вам возможность «настроить комфорт» для каждой отдельной комнаты. Системы водяного теплого пола обычно не могут этого сделать, и им требуется гораздо больше времени для нагрева, что требует от домовладельцев постоянно оставлять систему включенной, тем самым потребляя больше энергии.Однако они по-прежнему эффективны с точки зрения удержания тепла.

Вообще говоря, стоимость эксплуатации водяного теплого пола очень низкая. Фактически, для типичной ванной комнаты использование системы будет стоить меньше доллара в день.

6. Простота установки

Электрические системы теплого пола настолько просты в установке, что это может сделать даже домашний мастер. Какую электрическую систему обогрева пола вы рекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом пола.Они доступны в рулонах, в которых нагревательный кабель уже прикреплен к сетке в виде змеевика. Поэтому все, что нужно сделать установщику, - это развернуть их, разрезать и повернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны в виде свободного кабеля с монтажной мембраной, которая имеет квадратные «шпильки» для удержания кабеля на месте. Этот вариант также обеспечивает защиту от трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просто установить. Для их установки требуется профессионал.

Еще одно преимущество систем лучистого теплого пола состоит в том, что они не требуют дополнительных работ по установке воздуховодов, которые могут быть дорогостоящими и трудоемкими.

Cons

7. Полы должны быть заменены

Электрические или водяные системы подогрева пола требуют удаления любого существующего напольного покрытия перед установкой лучистого теплого пола. Вот почему эти проекты идеально подходят для завершения при реконструкции или строительстве нового дома.Это будет одним из основных недостатков лучистого теплого пола.

8. Немного увеличивает высоту этажа.

В зависимости от выбранной вами системы высота этажа будет увеличена. WarmlyYours предлагает системы подогрева пола толщиной всего 1/8 дюйма, что позволяет минимизировать высоту пола. Однако выбор между монтажной мембраной или подкладкой также будет зависеть от высоты пола. В целом высота пола в большинстве проектов с электрическим подогревом пола обычно поднимается не более чем на ½ дюйма.С другой стороны, системы водяного теплого пола требуют значительного увеличения высоты пола.

9. Стоимость

В зависимости от проекта водяной теплый пол может быть дорогостоящим. Системы электрического теплого пола обычно стоят от 10 до 20 долларов за квадратный фут, в зависимости от системы, которую вы покупаете. Однако, если стоимость электроэнергии в вашем районе высока, стоимость эксплуатации будет выше. Обычно это не проблема, потому что системами можно управлять с помощью термостата для экономии энергии, но это важно, прежде чем начинать свой проект.Повышает или понижает ваши расходы на электроэнергию излучающий пол с подогревом? Ответ довольно прост. Вы увидите увеличение счета за электроэнергию, но, скорее всего, это будет компенсировано значительной экономией за счет сокращения счета за отопление.

В отличие от электрических систем, системы водяного теплого пола обычно дороже заранее, поскольку для их работы требуется бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что несколько комнат разделяют стоимость.

Как приступить к работе

Чтобы узнать, сколько будет стоить теплый пол для следующего ремонта, воспользуйтесь конструктором расценок на теплый пол от WarmlyYours. Дорого ли электрический теплый пол в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя Калькулятор эксплуатационных расходов WarmlyYours. Когда вы будете готовы приступить к установке, вы можете найти здесь список подрядчиков в вашем районе, которые работают с лучистым теплым полом.Выберите профессионала, который установит вашу систему подогрева пола, плитку, термостат и т. Д. Или сделайте работу самостоятельно, если вам так хочется, и нанять только профессионального электрика, который завершит работу, установив термостат. Вариант ваш.

Когда вы начнете свой проект, WarmlyYours по-прежнему будет рядом, чтобы помочь. Наши технические специалисты доступны по телефону 24/7 800-875-5285, чтобы помочь вам с любыми вопросами, которые возникают во время установки.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
