Скрутка проводов в распределительной коробке как правильно: Cоединение проводов в распределительной коробке: фото, видео

7 способов скрутки проводов между собой

Несмотря на все запреты согласно действующих правил (ГОСТ 10434-82 Соединения контактные электрические п.2.1.5), обычная скрутка по-прежнему остается самым популярным способом соединения электрических проводов.

Наши люди скручивали, скручивают и будут скручивать.

К сожалению, мало кто при этом применяет последующую пайку и тем более сварку. Как говорят опытные электрики: холодное соединение – всегда горячее, а горячее – всегда холодное.

Тем не менее секрет “вечной” скрутки прост до безобразия – закручивайте одинаковые провода (медь-медь, моножила-моножила), создавайте достаточное пятно контакта, и надежно изолируйте все от воздуха (трубка ТУТ с клеевым составом).

Вот наглядные результаты замеров переходного сопротивления при соединении проводов «легальными» зажимами Ваго или колпачком СИЗ, и «нелегальной» обычной скруткой.

Скрутка демонстрирует вполне удовлетворительные результаты.

Во многих городах есть дома 1950-х годов постройки, в которых скрутки живут до сих пор.

В те времена, если не скрутишь качественно – быстро “скрутят” тебя самого и “заизолируют” лет на двадцать 😊

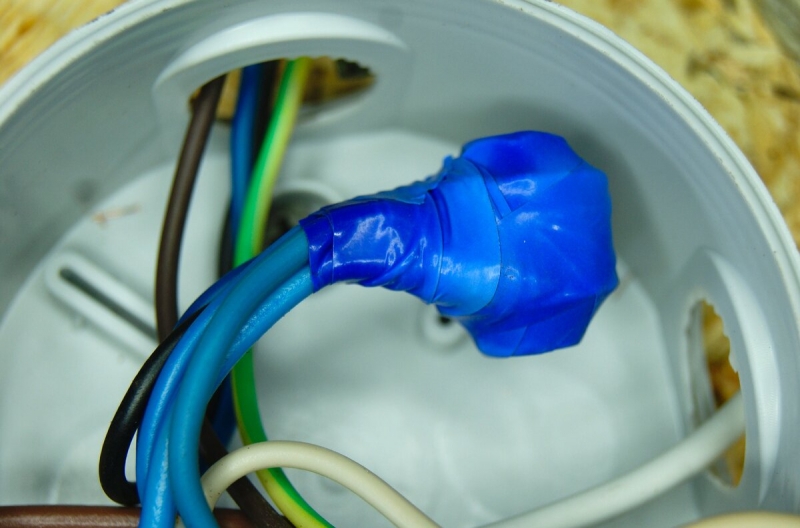

В нашу бытность чаще всего все заканчивается корявой соплекруткой и для надежности СИНЕЙ изолентой поверх нее.

Черную изоленту женщины пустили в массовый расход совсем на другие вещи 😉.

Так как же правильно скручивать провода? Еще в советских учебниках для электриков приводились поясняющие рисунки.

А вот это уже картинки, сделанные в современных графических редакторах.

Давайте подробнее рассмотрим весь процесс получения такого конечного результата.

Последовательное соединение двух моножил

При кажущейся простоте такого соединения, даже здесь неопытные электрики умудряются начудить. Например, вот таким образом.

А как же правильно? Зачищаете жилы на длину 4-5см и подносите их параллельно друг другу так, чтобы концы наполовину заходили за изоляцию.

Есть мнение, что чем длиннее скрутка, тем меньше она будет греться за счет большей площади охлаждения. С одной стороны, вроде бы все логично.

Однако, во-первых, разница температур будет составлять всего несколько градусов.

Во-вторых, это все справедливо для неизолированного соединения на открытом воздухе.

В условиях замкнутого пространства (закрытая распредкоробка) и толстого слоя изоляции поверх жил, разница температур вообще будет незаметна.

Так что, 4-5см (размер спичечного коробка) для самых ходовых проводов 1,5-2,5мм2 будет более чем достаточно. Особой выгоды от дальнейшего увеличения длины вы не получите.

По большому счету она нужна только для более удобной работы с проводами.

Итак, подносите провода друг к дружке и зажимаете пассатижами их посередине.

После чего начинаете плотно накручивать одну жилу вокруг другой. Такой метод называется последовательное соединение желобком.

Вот наглядно весь процесс от А до Я в видеоролике с канала Thaitrick.

Последовательное соединение двух многожильных гибких проводов — 3 варианта

Для качественной скрутки разделите каждую многопроволочную жилу пополам.

Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины.

После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой. Должен получиться вот такой “крест”.

Теперь осталось только обвить одну жилу вокруг другой.

Помимо относительно “хорошего” контакта (если о нем здесь может идти речь без пайки 😉), вы получаете еще и сверхпрочное соединение, которое не так-то просто разорвать, потянув провода в разные стороны.

Еще один вариант соединения двух гибких проводников. Для него вам понадобится тонкая монопроволока.

Немного распушите жилы и заведите их друг в дружку, чтобы они составили единое целое.

После чего, поверх такого соединения намотайте жесткую проволоку.

Если натянуть сверху термоусадку получится на вид красивый цельный проводник.

При наличии под рукой тюбика-шприца паяльной пасты, провода можно надежно соединить при помощи обычной зажигалки.

Заводите жилки одна в другую как было показано выше, и немного скручиваете их пальцами.

Далее наносите капельку паяльной пасты сверху и прогреваете это место зажигалкой.

Паста плавится и проникает во внутрь, создавая надежный электрический контакт.

И все это без паяльника, ближайшей розетки для него, олова и т.п. Паста настолько крута, что с ней можно паять даже алюминий!

Скрутка одножильного с многожильным проводом

Одна из самых проблематичных ситуаций, это когда нужно соединить жесткий одножильный провод с гибким многожильным.

Простая накрутка одного вокруг другого здесь не проходит. При малейшем усилии гибкий проводник элементарно съезжает и стягивается.

Что же делать? А делать в этом случае нужно вот так.

Для этого зачищаете оба проводника и начинаете обвязку моножилы вот с такой петельки.

Далее уже по привычному сценарию.

В конце загибаете пассатижами кончик одножильного провода во внутрь.

Важно! – Для качественного контакта, полученное соединение все-таки лучше пропаять.

Не забывайте, что подобным образом вы создали “нормальный” контакт с точки зрения механики, а не электрики.

Параллельное соединение двух моножил (для распредкоробок)

В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.

При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.

Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.

Загибают кончик под 90 градусов, и все сворачивают руками.

Жилы можно скрутить элементарной косичкой, либо более изощренным методом.

Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.

Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее

Без пайки и сварки неплохо помогают СИЗы.

Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.

Не зря отдельные модели имеют для этого “крылышки”.

Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.

Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.

Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.

Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.

Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.

Как скрутить между собой 3 провода

Первое правило хорошего монтажа – не более трех проводов в одной скрутке.

Зачищаете их от изоляции и прикладываете параллельно друг к другу. Оставляете посередине главный (более короткий), а два крайних разводите в сторону.

Далее “вертолетиком” начинаете их перекручивать вокруг среднего.

Смотрите, чтобы шов был идеально ровным.

От этого зависит площадь контактного пятна всего соединения.

Дойдя до середины, загибаете центральную жилу и придавливаете ее сверху плоскогубцами.

Отпайка от цельного провода в сторону

Если вам нужно сделать отпайку в сторону от цельной моножилы одним гибким многожильным проводником, то здесь поступаем следующим образом.

Снимаете изоляцию с цельного провода, не разрезая саму жилу. Раздваиваете многожильный проводник и скручиваете две косички.

Далее, вставляете это в середину цельного и делаете пару оборотов.

После этого плотно обматываете каждую косичку вокруг основного.

Для отпайки многожила-многожила проделываете “отверстие” в основном проводнике.

После чего вставляете в него отпаечный.

Разделяете жилки пополам и наматываете одну половинку направо, другую налево.

Получается “крепкое” и надежное соединение буквой Т.

Отпайка двумя проводами

Порядок действий тот же самый. Две расщепленные жилы вставляете посередине цельного проводника.

Делаете пару оборотов, а потом закручиваете их между собой.

Только после этого можно наматывать все концы на моножилу.

Правильная скрутка проводов | Медных-алюминиевых | в коробке

Всех приветствую, друзья товарищи, сегодня мы разберёмся как правильно и надежно произвести скрутку проводов между собой в электро. коробке, как соединить три электрических провода, как правильно соединить алюминиевый и медный провод. Погнали…

Давайте вспомним, как проводилась скрутка проводов буквально пять, десять лет назад. Так каждый делал и я в большей степени уверен, что по такой-же схеме электрики самоучки проводят скрутку проводов и до сих пор.

Наследие прошлых лет или попросту наши люди привыкли так делать. что если проложили центральный провод от счётчика до определённой комнаты, то в ней нужно обязательно установить расперд.коробку в которой уже сойдутся воедино все провода от розеток, выключателей и прочего. А установить распределительный навесной щит под счётчиком, его как то облагородить и уже к нему подвести все провода и там запитаться без лишних скруток — ЭТО У НАС ДОРОГО, перерасход проводов, да мало ли чего!!!

Так вот. Брались концы проводов и попросту скручивались между собой, фаза к фазе, ноль к нулю. Скрученные провода в месте соединения обматывалась изоляцией, а после всё это, при помощи той-же изоленты, соединялось в один адов клубок, который запихивался в распределительную электро. коробку и закрывался крышкой. Там этих клубков было (да и в некоторых квартирах и домах, это можно и до сих пор наблюдать) несколько, особенно если это распределительная коробка которая стоит в коридоре и содержит в себе скрутку проводов ведущих на кухню, туалет, ванную, разводку по коридору. И вот, этот закуток для тараканов, там себе потихоньку грелся, изоляция выветривалась, провода коротили, отгарали, ну а в следствии, как это бывает, а главное ВНЕЗАПНО, пропадал свет в описанных выше комнатах!

Дело всё в неправильной скрутке проводов, хотя только скрутку и обмотку нельзя в таких последствиях обвинять. Причина может быть и в сечении провода (не выдерживает нагрузки электроприборов), разные по своей структуре провода — алюминиевые соединены с медными.

Любой вид электромонтажных работ, конечно-же лучше доверить специалистам, именно тем, которые знают своё дело от а, до я и в правильном порядке выполняют всю необходимую работу!!!

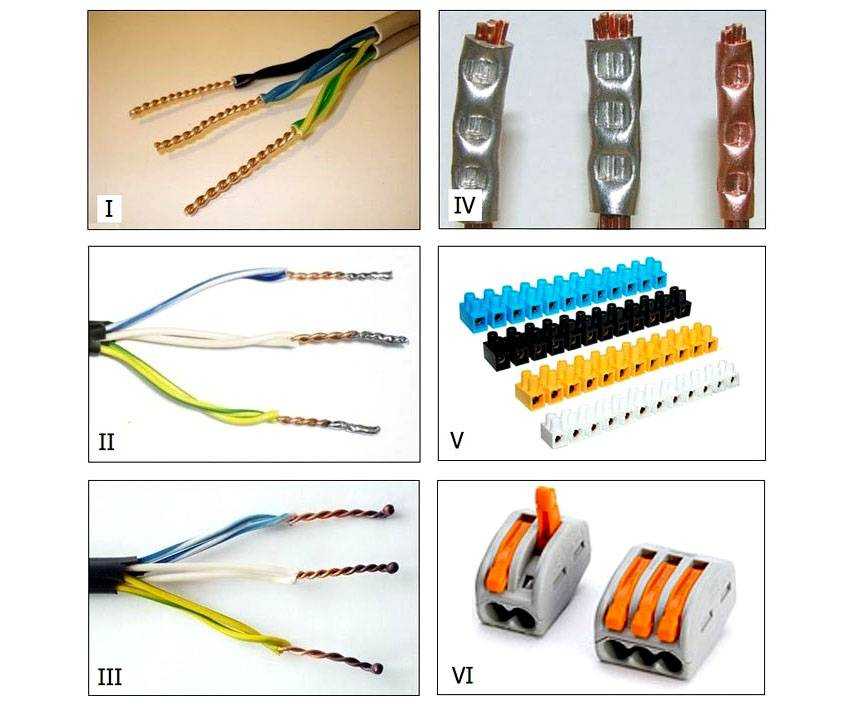

Как соединить надёжно два, три, провода между собой:

Как правильно сделать скрутку проводов в распределительной коробке, как сделать скрутку алюминиевого и медного провода, как соединить проводку скруткой параллельно и при помощи врезки — ВСЁ ЭТО И МНОГО ДРУГОГО ИНТЕРЕСНОГО ЖДЁТ тебя в ВИДЕО ниже, и в СТАТЬЕ под ним. Продолжим. ..

ВИДЕО гайд по скрутке и изоляции двух медных проводов. и устройство в них врезки:

ВИДЕО: Скрутка медных проводов способом желобок (желобковая продольная)

> В данном видео ролике рассказывается как сделать продольную желобковую скрутку многожильного провода. Суть способа заключается в том, что бы распушить много волосков на обоих окончаниях провода, завести их в друг друга и плотно скрутить.

ВИДЕО: Скрутка проводов параллельная желобковая усиленная

>В видео рассказывается как правильно осуществляется скрутка медных проводов между собой если применять способом параллельной желобковой скрутки с усилением.

ВИДЕО: скрутка провода при врезке в проложенный провод без разрыва

>В данном видео ролике наш специалист показывает как правильно врезаться в уже проходящий провод, допустим, что запитать от него ноль или фазу, а быть может всё вместе подключив на другой конец розетку или сделав выключатель.

Скрутка проводов в распределительной электро.коробке+ВИДЕО:

Как правильно соединить алюминиевый и медный провод:

Если у вас в квартире до сих пор не поменяна проводка и проложены алюминиевые провода ещё времён СССР, а вам где-то нужно уложить медный провод, в этом случае два эл. провода сделанных из разных материалов напрямую нельзя скручивать. Такое соединение будет сильно нагреваться, особенно если на проводку идёт нагрузка какого-нибудь бытового прибора мощностью хотя-бы 1,5 кВт. В таком случае до замыкания проводов* в месте скрутки — недалеко!

— В таких случаях, когда нужно соединить медный и алюминиевый провод между собой лучше использовать клеммы, но не те «дешманские» клеммы, которые сделаны из пластика, а специальные, которые сделаны из фарфора или карболита.

— Я, до недавнего времени считал, что самой надёжной клеммой является клемма изготовленная и фарфора, но как показала практика, по истечении трёх лет ФАРФОРОВАЯ КЛЕММА РАССЫПАЕТСЯ. Ситуация следующего плана: — ток в розетку поступал по алюминиевым проводам, которые через фарфоровую клемму были удлинены медными проводами и в эту розетку, на протяжении трёх лет, включался пылесос для уборки квартиры, в общем клемма из фарфора не выдержала такой нагрузки. Так что лучше приобретать клеммы из карболита.



*Статья «Скрутка проводов в коробке, алюминиевых и медных между собой, способы соединения трёх и более проводов» подготовлена специально для портала Строительство от А, до Я. Енакиево-Донецк*.

Секреты мастерства: скручивание жгутов проводов

By Windell Oskay on 2 июня 2010 г.

Распространенная проблема, с которой вы можете столкнуться при сборке «коробки» для чего-то — будь то одноразовая штуковина или настоящий научный инструмент — это крысиное гнездо из проводов. Аналогичная проблема возникает, когда вам нужно протянуть кучу обычных проводов от вашей коробки к другим устройствам. Если рядом нет стандартного кабеля, который делает именно то, что вам нужно, вы также можете получить грязные клубки проводов за пределами вашей коробки.

Конечно, есть много хорошо известных решений, таких как изящные жгуты проводов, кабельные стяжки и тефлоновые рукава спагетти, термоусадочные трубки и термоусадочная лента, а также (возможно, для смелых и/или безумных) клейкая лента и скрепки.

Один из других основных методов, хорошо известный многим сборщикам электроники, — это скручивание пучков проводов с помощью ручной дрели и друга. Это быстрый и удивительный трюк, который делает прочные кабели, короткие или длинные, точно в соответствии с вашими требованиями и невероятно быстро.

Предположим, что нам нужно проложить эти четыре провода из точки А в точку Б. Это могут быть многожильные или одножильные провода с разными диаметрами и типами изоляции. Оранжевый и синий провода в этом пучке представляют собой многожильные медные провода с особенно скользкой тефлоновой оболочкой.

Скручивание любой длины этих проводов вручную довольно сложно, потому что они не остаются на месте. К счастью, нам нужно скрутить только первые дюйм или два:



Скрутите вместе первые несколько дюймов всех прядей и согните их один раз.

Тогда возьмите дрель.

Как мы уже говорили, для их сборки вам понадобится ручная дрель и друг. Если у вас нет друга, в крайнем случае подойдут скамьи (каламбур). Стандартная электрическая ручная дрель прекрасно работает, но я также слышал об успешном использовании адаптированных аккумуляторных шуруповертов. Не используйте тяжелое оборудование – сверлильный станок, токарный станок или мельницу; это будет небезопасно .





Вставьте согнутые скрученные концы троса в патрон дрели и затяните. (Зажимы без ключа помогают сделать это быстро.)

Передайте свободные концы тросов своему другу и растяните тросы до нужной длины. Важно, чтобы ваш друг держал крепко, но не слишком крепко. Если что-то пойдет не так, проволоку следует смело выдергивать из рук.

Теперь запустите дрель. Сначала бегите очень медленно, следя за тем, чтобы проволока не болталась. Вы можете ускориться, когда он станет стабильным. К тому времени, когда провода перестают выглядеть гладкими и начинают изгибаться, дело сделано. Не переусердствуйте, так как провода могут начать растягиваться нежелательным образом. Общее время, затраченное на этот шаг, обычно не превышает 30 секунд.



Выньте провод, обрежьте и отделите концы, и вот он: аккуратный небольшой пучок проводов, готовый покорить мир: хорошо. Пучки проводов, подобные этим, имеют внутреннее напряжение и, как правило, достаточно хорошо держатся вместе.

Вот гораздо более простой пример той же техники. В нашем проекте «Установка для приготовления напитков» у нас был центральный контроллер, у которого было два провода, каждый из которых шел к трем отдельным двигателям.

Вместо того, чтобы прокладывать шесть свободных линий, мы сделали эти три чрезвычайно эффективные и аккуратно выглядящие витые пары. (точнее, мы сделали одну длинную витую пару и разрезали ее на три части). кажется, сопротивляются зацеплению.

Итак, у вас есть проверенный и верный метод, идеально подходящий для изготовления простых одноразовых жгутов проводов и создания аккуратных пучков кабелей для прокладки между вашими устройствами.

Вероятно, это само собой разумеется, но этот метод очень полезен для проводки общего назначения и не требует особого рассмотрения. Если в вашем проекте требуется высокое напряжение, линии электропередачи, провода нагревателя или провода, выведенные за пределы нормальных параметров, вам, вероятно, придется работать с этими проводами отдельно, а не собирать их в такой скрученный жгут.

Эта запись была размещена в Основы, Электроника, Проекты EMSL, Инженерия и помечена как электроника. Добавьте постоянную ссылку в закладки.

Должен ли я предварительно скручивать при использовании проволочных гаек? – Штаб-квартира электрика

5 сентября 2020 г. от ElectricianHQ

Гайки для проводов являются наиболее распространенным способом сращивания проводов с момента их изобретения в 1933 году. До этого люди, выполняющие электрические соединения, должны были припаивать, а затем заклеивать соединение лентой. Это была очень трудоемкая задача. Проволочные гайки обеспечивают очень прочное механическое соединение, но при неправильном выполнении они могут выйти из строя, как и любая другая часть оборудования, установленная неправильно. Так нужно ли предварительно скручивать при использовании проволочных гаек?

При использовании проволочных гаек предварительное скручивание не требуется. Некоторые производители проволочных гаек специально заявляют, что предварительно НЕ скручивать. Предварительное скручивание — это метод, который предпочитают многие электрики, но технически это не обязательно. Если вы закрутите проволочную гайку достаточно сильно, чтобы увидеть изоляцию проводов под скручиванием проволочной гайки, то вы можете быть уверены, что зачищенная часть, скрученная внутри проволочной гайки, также скрутилась.

Что еще нужно учитывать при установке проволочных гаек

• Не перекручивайте – Перекручивание – это просто боль для следующего парня. Вы хотите быть уверены, что ваше соединение плотное, но если изолированная часть вашего провода скручена до самого разъема, вы можете подумать, насколько сильно вы скручиваете. Излишнее скручивание также будет проблемой для вас, если вам когда-нибудь придется вернуться к этой коробке и добавить провод. Просто поверните проволочную гайку настолько, чтобы убедиться, что изолированная часть под проволочной гайкой прокручена на 1 или 2 оборота, и все готово.

• Не перекручивайте – Перекручивание – это просто проблема для следующего человека, которому нужно добавить или удалить провод из этой цепи. Однако при скручивании ОГРОМНАЯ опасность. Под скрученными проводами не будет образовываться прочное соединение и возникнет дуга в гайке провода. Это может как минимум вызвать ложное срабатывание выключателей. В худшем случае это приведет к пожару.

• Размер проволочной гайки – Самая распространенная КРАСНАЯ проволочная гайка идеально удерживает МИНИМУМ 2 провода #14 AWG и МАКСИМУМ 4 провода #12 AWG. Минимальный рейтинг существует, потому что любая комбинация проводов меньше, чем 2 провода № 14 AWG, просто выпадет из гайки. Максимальный рейтинг существует, потому что что-то большее и металл внутри проволочной гайки не сможет правильно скрутить большую группу проводов, чтобы обеспечить прочное соединение.

• Разместите многожильный провод немного выше, чем одножильный – Разместите многожильный провод всего на 1/8″ выше, чем одножильный, чтобы соединение было более плотным. В противном случае натянутая проволока не будет правильно зажата в гайке.

• Не заклеивайте – Это меня очень раздражает. Некоторым людям нравится заклеивать места сращивания гаек. Кто-то делает это для «дополнительной» защиты, а кто-то потому, что не уверен, что соединение достаточно плотное. Я всегда говорю своим ребятам, если вам нужно записать это на пленку, значит, вы сделали это неправильно. Нет необходимости заклеивать гайку соединения. Это может занять некоторое время, но если у вас есть немного меди, торчащей из проволочной гайки, или она немного ослаблена, просто переделайте. Сделайте это правильно с первого раза, и вам больше никогда не придется об этом беспокоиться.

• Потяните за провода, чтобы убедиться, что соединение надежное – Если ваше соединение прочное, легкое потягивание за провода не причинит ему никакого вреда и может дать вам некоторое представление о том, что на самом деле все сделано правильно. В этом нет необходимости, если изолированная часть провода под гайкой скручивается в первую очередь, но некоторые люди любят перепроверять, и это нормально.

• Убедитесь, что медь не выступает за пределы проволочной гайки – Если вы видите медь под гайкой провода, вам действительно следует подумать о том, чтобы переделать соединение. Делать это таким образом — плохая привычка, к тому же небезопасная. Потратьте некоторое время, чтобы сделать это правильно, и после этого вы сможете очень гордиться своей работой.

• Обрежьте конец, если вы делаете предварительное скручивание – Если вы решите предварительно скрутить провода вручную или с помощью плоскогубцев, его верхняя часть не будет хорошо входить в гайку. Просто отрежьте его под углом плоскогубцами, ножницами по металлу или диагональными плоскогубцами. Как упоминалось выше, производители не рекомендуют предварительное скручивание, но большинство подмастерьев и мастеров на рабочих местах требуют этого. Это проверенный метод, поэтому в предварительном скручивании нет ничего плохого.

Альтернативы проволочным гайкам

Ваго — еще один способ соединения. Они пришли за проволочными гайками и, так сказать, стали «новичками в этом квартале». Многие молодые электрики предпочитают их. Ребята постарше или электрики, которых они обучали, не одобряют их, ссылаясь на то, что у них больше шансов выйти из строя.

В этом есть доля правды, потому что площадь контакта с проводами намного меньше, чем у проволочных гаек. Там удерживающая сила гораздо меньше. Просто поверните и потяните, и ваш провод свободен от хватки Wagos.

Температура также может быть проблемой для Wagos. По мере того, как ваш проводник расширяется и сжимается, соединение на Wago с большей вероятностью выйдет из строя. По этой причине механическое соединение в проволочной гайке с гораздо меньшей вероятностью выйдет из строя. Площадь контакта намного больше, и даже если проволочная гайка выйдет из строя, ваши провода должны быть достаточно затянуты проволочной гайкой, чтобы образовать механическое соединение самостоятельно, даже без проволочной гайки.

У Wagos также есть некоторые преимущества, в которых они лучше, чем проволочные гайки. Они необходимы для балластного люминесцентного освещения. Кодекс 2020 года гласит:

Во внутренних помещениях, кроме жилых помещений и связанных с ними вспомогательных конструкций, люминесцентные светильники, в которых используются лампы с двойным цоколем и содержащие балласт(ы), которые можно обслуживать на месте, должны иметь средства отключения, внутренние или внешние по отношению к каждому светильнику.
