Смесительный узел для вентиляции принцип работы: Смесительный узел для вентиляции, для калориферов. Смесительный узел для приточных установок. Узел регулирования

Содержание

Смесительный узел для вентиляции, для калориферов. Смесительный узел для приточных установок. Узел регулирования

Смесительные узлы ONX

расход теплоносителя до 9 м³/ч
плавное регулирование
совместимы с любыми приточно-вытяжными и приточными установками
комплектующие известных производителей Западной Европы

Описание

Смесительный узел для вентиляции – это устройство, которое состоит из циркуляционного насоса, трехходового клапана, сервопривода, фильтра, обратного клапана, регулирующих и запорных вентилей. Он служит для трехпозиционного, либо плавного регулирования расхода теплоносителя (воды или антифриза), который поступает в теплообменник (нагреватель, калорифер или охладитель) вентиляционной установки. Предлагаемые нашей компанией качественные смесительные узлы состоят из комплектующих известных производителей Западной Европы. Они рассчитаны на расход теплоносителя до 9 м³/ч. Мы гарантируем 100% совместимость с любыми приточными и приточно-вытяжными установками.

Смесительные узлы имеются в наличии на складе. Мы предоставляем минимальные цены и осуществляем доставку.

Конструкция и элементы

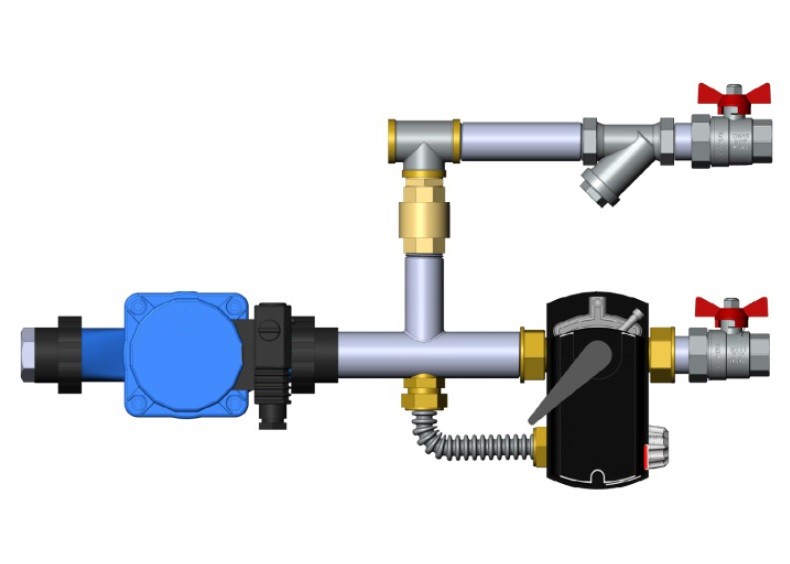

Стандартный смесительный узел для вентиляции состоит из следующих элементов:

1. Присоединительные шланги (гофрированная стальная труба)
2. Циркуляционный насос
3. Трехходовой клапан
4. Сервопривод клапана
5. Фильтр-отстоиник
6. Обратный клапан
7. Регулирующий вентиль для установки сопротивления байпаса
8. Сервисные запорные шаровые вентили

Принцип действия

И, наконец, пройдя через циркуляционный насос, поступает в нагреватель вентустановки. Охлажденная вода из калорифера поступает обратно в смесительный узел приточно-вытяжной установки, часть ее уходит в тепловую сеть, а часть поступает в трехходовой клапан, где смешивается с горячей водой из тепловой сети, либо от котла. Положение трехходового клапана смесительного узла нагревателя приточной установки меняет его сервопривод. Он получает сигнал от блока управления приточной установки, который в свою очередь получает показания канального датчика температуры и датчика обратной воды, установленного на калорифере. Если температура обратной воды опускается ниже заданного значения, трехходовой клапан открывается на 100% до тех пор пока температура обратной воды не поднимется до заданного минимального значения.

Расчет

Для того, чтобы купить смесительный узел или определить его цену, который подходит для вашей приточной установки или приточно-вытяжной установки, его надо грамотно подобрать. Перед этим надо произвести его расчет. Для расчета и подбора смесительного узла для вентиляции необходимо знать следующие исходные данные:

1. Мощность теплообменника (нагревателя, калорифера или охладителя). Если она не известна, то ее можно рассчитать по формуле:
Q=L*(t2-t1)*0,335, кВт
где
L — производительность (расход воздуха) вашей приточки в м³/ч (например L=3000 м³/ч)
t1 — температура наружного (уличного воздуха), поступающего в теплообменник град. С, (например t1= -28 С)

t2 — температура, до которой надо нагреть или охладить воздух, град. С (например t2=18 С)
Q=3000*(18+28) *0,335=46,2 кВт
3. Температуру теплоносителя (воды или антифриза) на входе и на выходе из теплообменника Град. С (например 90 и 70 С)
4. Гидравлическое сопротивление теплообменника, кПа. (например 5,5 кПа)
Рассчитываем расход теплоносителя (воды или антифриза) в теплообменнике по формуле:
G=3,6*Q/(4,2*(T1-T2)), м³/ч
где
Q — мощность теплообменника, кВт. (в нашем случае Q=46,2 кВт)
T1 — температура теплоносителя на входе в теплообменник град. С (например T1= 90С)
T2 — температура теплоносителя на выходе в теплообменника град. С (например T2= 70С)
G=3,6*46,2/(4,2*(90-70))=2,0 м³/ч

По каталогу подбираем требуемый типоразмер смесительного узла. По графикам находим узел регулирования приточной установки, с расходом теплоносителя чуть больше, чем получился по расчету, проверяем не привышает ли гидравлическое сопротивление теплообменника, статическое давление смесительного узла. Синяя точка должна лежать ниже верхней красной линии. Т. о. данный типоразмер подходит для вашей приточной установки.

Производство

Наша компания производит широкий спектр оборудования для вентиляции и кондиционирования.

Доставка оборудования

Служба логистики опертивно доставит оборудование до вашего объекта, склада или до терминала транспортной компании.

Монтажный отдел

Cпециалисы монтажного отдела сделают монтаж и пуско-наладку системы вентиляции и кондиционирования «под ключ»

Сервисная служба

Cпециалисы сервисного отдела осуществляют плановое обслуживание оборудования, а также его гарантийный и постгарантийный ремонт

Персональный менеджер

Обратившись к нам, Вы будете закреплены за одним менеджером, который будет сопровождать Вас на всех этапах работы.

Акции апреля 2021

В этом месяце на ряд продукции проходит сезонная акция. Цены снижены. Товары в наличии на складе.

Узлы терморегулирования для теплообменников

Главная функция узлов терморегулирования UT – совместно с системой управления контролировать и регулировать температуру теплоносителя/хладагента в водяных нагревателях/охладителях приточных установок, тепловых завесах и гликолевых рекуператорах. Узлы терморегулирования по другому называют — узлы обвязки теплообменника.

Принцип работы узла терморегулирования заключается в следующем: температура теплоносителя регулируется смешением жидкости поступающей из сети, с отработанной поступающей из теплообменника. Пропорциональное соотношение количества теплоносителя поступающего из сети и отработанного, направляемого по перемычке через обратный клапан, регулируется шаровым краном с электроприводом, в зависимости от температуры приточного воздуха, выходящего из теплообменника.

Для контроля давления и температуры на входе и выходе из теплообменника в схеме узла терморегулирования UT со стороны теплообменника, по требованию заказчика, могут быть установлены два термоманометра. Сетчатый фильтр на входе узла предотвращает загрязнение системы теплоснабжения механическими примесями, содержащиеся в сетевой воде, а краны позволяют перекрыть отдельные участки системы теплоснабжения.

Применяемая схема узлов терморегулирования UT позволяет:

устранить угрозу размораживания калорифера, за счет снижения разности температур горячих и холодных витков;
более точно регулировать параметры теплоносителя, а, следовательно, и температуру нагреваемого воздуха, за счет непрерывного отклика регулятора по цепи обратной связи;

обеспечить постоянный расход и скорость движения теплоносителя в трубках калорифера.
Смесительные узлы водяных калориферов UTK применяется совместно с водяными воздухонагревателями приточных вентиляционных установок. Узел обвязки водяного теплообменника предназначен для регулирования теплопроизводительности и защиты водяных воздухонагревателей от размораживания (при работе совместно с комплектом автоматики).
Схемы и типы исполнений смесительных узлов UTK

Смесительный узел построен по трехходовой схеме регулирования
- Шаровые краны 1 служат для отключения узла от тепловой сети.
- На подающей линии узла имеется фильтр 2 для горячей воды. По мере загрязнения необходимо очищать фильтрующий элемент фильтра.
- На подающей линии узла установлен трехходовой регулирующий клапан с сервоприводом 3 пропорционального регулирования. Вход В клапана соединен байпасом с обратной линией узла.
- На байпасе установлен обратный клапан 5 для предотвращения перетекания теплоносителя из подающей линии в обратную минуя воздухонагреватель.
- На подающей линии узла установлен циркуляционный насос 4 для обеспечения циркуляции теплоносителя по «малому» контуру.
Принцип работы смесительного узла (узла терморегулирования) UTK

В полностью открытом состоянии клапан обеспечивает циркуляцию теплоносителя по «большому» контуру (направление потока А-АВ), чем достигается максимальная тепловая мощность узла. В полностью закрытом состоянии клапан обеспечивает циркуляцию по «малому» контуру (направление потока В-АВ), чем достигается минимальная тепловая мощность узла. В промежуточных положениях клапан обеспечивает циркуляцию по «малому» контуру с подмесом теплоносителя из сети.

Гарантийный срок на узлы терморегулирования составляет 3 года.

Для изготовления узлов обвязки используется арматура компании Genebre (Испания), насосы WILO, GRUNDFOS и UNIPAMP (Германия), Приводы с трёхходовым клапаном фирмы ESBE (Швеция).

Возможно изготовление любых нестандартных узлов терморегулирования по схемам заказчика.
Главная функция узлов обвязки водяных охладителей UTO – совместно с системой управления контролировать и регулировать температуру хладагента в водяных охладителях приточных установок. Узлы терморегулирования для водяных охладителей по-другому называют —
узлы обвязки охладителя.

Схемы и типы исполнения узлов обвязки водяных охладителей UTO
Гарантийный срок на узлы обвязки водяных охладителей UTO составляет 3 года.

Для изготовления узлов обвязки используется арматура компании Genebre (Испания), насосы WILO, GRUNDFOS и UNIPAMP (Германия), Приводы с трёхходовым клапаном фирмы ESBE (Швеция)

Главная функция узлов терморегулирования UTZ – совместно с системой управления контролировать и регулировать температуру теплоносителя в водяных нагревателях тепловых завес. Узлы терморегулирования тепловых завес по-другому называют — узлы обвязки тепловых завес.

Схемы и типы исполнения узлов обвязки тепловых завес UTZ
Главная функция смесительных узлов для гликолевых рекуператоров UTG – совместно с системой управления контролировать и регулировать температуру теплоносителя в гликолевых рекуператорах. Узлы терморегулирования для рекуператоров по-другому называют — узлы обвязки гликолевых рекуператоров.

Схемы и типы исполнений узлов обвязки для гликолевых рекуператоров UTG
Гарантийный срок на узлы терморегулирования для гликолевых рекуператоров составляет 3 года.

Что представляют собой смесительные узлы вентиляции

Автоматизация и дисптчеризация вентиляционных систем

Что представляют собой смесительные узлы вентиляции

Смесительными узлами являются компактные устройства, которые необходимы для более плавной регулировки производительности, а также защиты теплообменника жидкости с помощью изменения температуры входа теплоносителя в случае его постоянного расхода.

Такие узлы необходимы для предохранения калориферов воды от угрозы их замерзания и проведения процесса регулирования их мощностей. Смесительные узлы применяются для использования для двух, трёх и четырёх рядных калориферов, которые имеют размеры от 250 на 500 до 500 на 1000 миллиметров. Смесительные узлы состоят из двух или трёх ходовых шаровых регулирующихся вентилей новой конструкции, производимой фирмой BELIMO. Кроме этой марки, существуют смесительные узлы SURP, которые используются для регулирования тепловой производительности нагревателей воды. В конструкции этого узла применяются комплектующие особого качества от наиболее ведущих мировых производителей. Такой смесительный узел состоит из циркуляционного насоса с «мокрым» ротором, трёхходового вентиля ESBE типа 3MG, байпаса с обратным и регулировочным клапаном, фильтра отопительной воды ESBE 62, запорных шаровых вентилей и гибких присоединительных трубок, которые сделаны из нержавейки.

Существуют определённые рекомендации, связанные с расчетом смесительного узла.
В случае если необходимо иметь постоянную и стабильную скорость вододвижения через калорифер, то нужно применять смесительный узел, который состоит из трехходового регулирующего клапана. По сравнению с двухходовым, который существенно снижает объём проходящей через калорифер воды, трёхходовой клапан может обеспечивать постоянный поток воды, в результате чего отсутствует угроза её замерзания в зимний период времени. Кроме того, трехходовые узлы имеют способность точного поддержания температуры приточного воздуха.

К 2-х,3-х и 4-х рядным калориферам воды, которые могут быть размером до 400 на700 мм., подходят трёхчетвертные смесительные узлы. Если водяные калориферы больше указанного размера, то нужно использовать смесительные узлы на единицу. Первая скорость циркуляционного насоса уменьшает расход воды, которая проходит через смесительный узел, в два раза, по сравнению с водой, которая проходит через смесительный узел на третьей скорости насоса.

Регулирование мощности смесительного узла вентиляции производится путём применения трёхходового вентиля с сервоприводом. С его помощью производится смешивание воды, которая поступает из теплосети и выходит из теплообменника.

Насос может использоваться только лишь для предотвращения потерь давления, которое образуется в теплообменнике. Если нужна полная мощность воздухонагревателя, то через теплообменник может протекать весь объем воды теплоносителя. Во избежание полной остановки протока теплоносителя, существует обходной комплекс узла — смесителя. В его контуре размещён обратный клапан, предотвращающий переток теплоносителя. По инструкции смесительный узел нужно устанавливать на как можно меньшем расстоянии от теплообменника. В случае его монтажа, следует сделать так, чтобы насосный вал стоял в горизонтальном положении.

<<<назад

Смесительный узел УСВК

Смесительный узел

Для подогрева приточного воздуха используют водяные и электрические нагреватели. Остановимся более подробно на использовании водяного нагревателя при наличии горячей воды в системе теплоснабжения. Теплообменники водяных нагревателей выпускают двух-, трёх- или четырёхрядные. Рядность увеличивает площадь соприкосновения нагреваемого воздуха и источника тепла теплообменника. Рядность увеличивает теплоотдачу, но в то же время даёт большее сопротивление и уменьшает пропускную способность водяного нагревателя.

Самая простая схема подключения водяного нагревателя — это включение её в систему отопления , дополнительно установив водяной насос, который автоматически включается при включении приточной установки. Основным недостатком подключения данной схемы нагревателя является невозможность управлять температурой приточного воздуха. Температура приточного воздуха напрямую зависит от температуры теплоисточника и температуры наружного воздуха. Для управления температурой приточного воздуха используют смесительный узел. Смесительный узел представляет собой трёхходовой кран, который заставляет двигаться водяной контур по большому или малому кругу, а также из блоков автоматики, включающей в себя температурные датчики. Температурные датчики мониторят температуру воздуха внутри помещения , снаружи помещения, а также температуру воды до и после проточного нагревания. Они управляют трёхходовым краном, который выбирает положение в зависимости от температурных характеристик полученным устройством.

Работа трёхходового крана

Особенность работы трёхходового крана состоит в том, что он в зависимости от температуры в помещении открывает или закрывает подачу горячей воды (подающей линии). При полном закрытии горячей воды подающей линии открывается малый круг, в котором вода из нагревателя поступает обратно в нагреватель вторично, тем самым охлаждаясь приточным воздухом и понижая температуру выходящего приточного воздуха. Датчики постоянно анализируют температуру воздуха и температуру воды и в зависимости от показателей открывают полностью или подмешивают горячую воду, движущуюся в теплообменнике. Это довольно сложная и дорогостоящая система управления нагревателя в приточной установке. Но принцип её довольно прост. Для понижения температуры вода проходит по замкнутому внутреннему кругу, пока полностью не охладится до заданной температуры. И только после дальнейшего снижения температуры в результате движения холодного приточного воздуха, трёхходовой клапан возобновляет работу полного круга: подаёт на нагреватель горячую воду.

Смесительный узел

Брошюра вентс

Подробнее ВЕНТС УСВК

Смесительные узлы — производство. Узлы обвязки водяных калориферов. Смесительные узлы обвязки водяных нагревателей (теплообменников) серии UTK.

Смесительные узлы водяных калориферов UTK применяется совместно с водяными воздухонагревателями приточных вентиляционных установок. Узел обвязки водяного теплообменника предназначен для регулирования теплопроизводительности и защиты водяных воздухонагревателей от размораживания (при работе совместно с комплектом автоматики).

Схемы и типы исполнений смесительных узлов UTK

По-умолчанию к реализации предлагается смесительный узел терморегулирования UTK исполнение 0 без арматуры, гибких подводок и термоманометров. Возможно изготовление нестандартных узлов обвязки по эскизам и техническому заданию заказчика.

СКАЧАТЬ КАТАЛОГ УЗЛОВ ОБВЯЗКИ СЕРИИ UT

Смесительный узел построен по трехходовой схеме регулирования

Шаровые краны 1 служат для отключения узла от тепловой сети.
На подающей линии узла имеется фильтр 2 для горячей воды. По мере загрязнения необходимо очищать фильтрующий элемент фильтра.
На подающей линии узла установлен трехходовой регулирующий клапан с сервоприводом 3 пропорционального регулирования. Вход В клапана соединен байпасом с обратной линией узла.
На байпасе установлен обратный клапан 5 для предотвращения перетекания теплоносителя из подающей линии в обратную минуя воздухонагреватель.
На подающей линии узла установлен циркуляционный насос 4 для обеспечения циркуляции теплоносителя по «малому» контуру.

Технические характеристики и стоимость смесительных узлов обвязки UTK

Смесительный узел	Максимальный расход теплоносителя м.куб/час	Тип насоса	0pt;text-align:center»>KVS клапана	Присоединительный размер клапана	Розничная стоимость, EUR (исполнение 1)
UTK 40-1.6HW	0,7	25-40	0pt;mso-margin-bottom-alt:auto;margin-left:6.0pt;text-align:center»>1,6	3/4″	535
UTK 40-2.5HW	1,1	25-40	0pt;mso-margin-bottom-alt:auto;margin-left:6.0pt;text-align:center»>2,5	3/4″	535
UTK 40-4.0HW	1,5	25-40	4,0	3/4″	535
UTK 60-4. 0HW	1,8	25-60	4,0	3/4″	540
UTK 60-6.3HW	2,5	25-60	6,3	1″	545
0pt;text-align:center»> UTK 60-10.0HW	2,8	25-60	10,0	1″	560
UTK 80-6.3HW	4,2	25-80	6,3	1″	705
UTK 80-10. 0HW	5,5	25-80	10	1″	710
UTK 80-16.0HW	7,5	32-80	16	1 1/4″	870
0pt;text-align:center»>UTK 120-16.0HW	9,5	32-120	16	1 1/4″	1060
UTK 120-25.0HW	12	40-120	25	1 1/2″	1430
UTK 120-40. 0HW	16	50-120	40	2″	1810
UTK 160-25.0HW	12.5	32-120	25	1 1/2″	1450
UTK 160-40. 0HW	17	50-160	40	2″	1835
UTK 150-60.0HW	29	150/280.50 Т	60	DN 50	2830
UTK 150-90. 0HW	42	150/340.65 Т	90	DN 65	3850
UTK 150-150.0HW	65	150/340.80 Т	150	DN 80	5920

Рабочее давление : 0-10 Bar

Рабочая температура : 0-150 С

Теплоноситель: вода, антифриз

Заказать смесительные узлы

Смесительные узлы обвязки UTK являются аналогами смесительных узлов следующих марок:

SWU, SUMX, SME, SMEX, УВС, FWU, ASU, MST, УС, SUR, SURP, ONX, PPU, TSU, UPS, ZMP

Таблица подбора смесительных узлов обвязки UTK для водяных нагревателей:

5pt; mso-yfti-tbllook:480;mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-border-insideh: .5pt solid windowtext;mso-border-insidev:.5pt solid windowtext»>

Типоразмер водяного нагревателя	Марка узла обвязки UTK
Двухрядные водяные нагреватели
400х200/2	UTK 40-1.6 HW
500х250/2	UTK 40-2.5 HW
500х300/2	UTK 40-4. 0 HW
600х300/2	UTK 40-4.0 HW
600х350/2	UTK 60-4.0 HW
700х400/2	UTK 60-6.3 HW
800х500/2	UTK 80-6.3 HW
900х500/2	UTK 80-6.3 HW
1000х500/2	UTK 80-10. 0 HW
Трехрядные водяные нагреватели
400х200/3	UTK 40-2.5 HW
500х250/3	UTK 60-4.0 HW
500х300/3	UTK 60-6.3 HW
600х300/3	UTK 60-6.3 HW
600х350/3	UTK 80-6. 3 HW
700х400/3	UTK 80-6.3 HW
800х500/3	UTK 80-10.0 HW
900х500/3	UTK 80-16.0 HW
1000х500/3	UTK 80-16.0 HW

Для изготовления узлов обвязки используется арматура компании Genebre (пр-во Испания), насосы WILO, GRUNDFOS, DANFOSS и UNIPAMP, WESTER, IMP PUMPS, UCP. Приводы с трёхходовыми клапанами фирмы LUFTBERG, DANFOSS и ESBE.

ПРИВОДЫ ESBE (ШВЕЦИЯ)

Уникальная точность и функциональность. Возможность перевода в ручной режим. Питание 24В пост./перем. тока, 50/60 Гц. Управляющий сигнал 0-10В, 2-10В, 0-20мА, 4-20 мА.

Наименование	Технические характеристики
ESBE ARA 659	24 В, 0-10 В, 6Нм
ESBE 92 P	24 В, 0-10 В, 15 Нм
ESBE 95	220 В, ON/OFF, 15 Нм

РЕГУЛИРУЮЩИЕ КЛАПАНЫ

Регулирующие клапаны ESBE (Швеция) серии VRG 131:

Материал клапана латунь DZR.

Максимальная рабочая температура +110°С (кратковременно до +130°С)

Максимальное рабочее давление 10 Бар.

Коэффициент пропускания 0,02%.

Модель клапана	Kvs клапана	Присоед. размер
VRG 131 15-1,6	1,6	G 1/2″
VRG 131 15-2,5	2,5	G 1/2″
VRG 131 20-4,0	4	G 3/4″
VRG 131 25-6,3	6,3	G 1″
VRG 131 25-10	10	G 1″
VRG 131 32-16	16	G 1 1/4″
VRG 131 40-25	25	G 1 1/2″
VRG 131 50-40	40	G 2″
3F50	60	F 2″
3F65	90	F 2 1/2″
3F80	150	F 3”

Принцип работы смесительного узла (узла терморегулирования) UTK

В полностью открытом состоянии клапан обеспечивает циркуляцию теплоносителя по «большому» контуру (направление потока А-АВ), чем достигается максимальная тепловая мощность узла. В полностью закрытом состоянии клапан обеспечивает циркуляцию по «малому» контуру (направление потока В-АВ), чем достигается минимальная тепловая мощность узла. В промежуточных положениях клапан обеспечивает циркуляцию по «малому» контуру с подмесом теплоносителя из сети.

Гарантийный срок на узлы терморегулирования составляет 3 года.

Возможно изготовление любых нестандартных узлов терморегулирования по схемам заказчика.

Схемы нестандартных узлов обвязки водяных калориферов:

Цена на смесительный узел зависит от его типоразмера и используемого насоса. С ценами на смесительные узлы серии UTK Вы можете ознакомиться в нашем прайс-листе.

ВНИМАНИЕ!

К установке и монтажу смесительных узлов допускается квалифицированный, специально подготовленный персонал. При запуске в эксплуатацию и дальнейшей эксплуатации смесительного узла необходимо убедиться в наличии теплоносителя в тепловой сети.

Требования к подключению и установке смесительного узла

При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок (ПОТ РМ-016-2001), «Правила техники безопасности при эксплуатации теплоиспользующих установок и тепловых сетей» и СНиП 41-01-2003.
Установку и ввод в эксплуатацию смесительного узла может осуществлять только специализированная монтажная организация.
Перед монтажом необходимо проверить состояние компонентов смесительного узла, изоляцию проводов привода и насоса.
В случае, если теплоносителем является вода, смесительный узел разрешается устанавливать только внутри отапливаемых помещений, в которых температура не понижается ниже +5 град. С.
Если теплоносителем являются незамерзающие жидкости, смесительный узел разрешается устанавливать внутри неотапливаемых помещений.
Смесительный узел следует устанавливать таким образом, чтобы ось циркуляционного насоса располагалась горизонтально, а расположение клемной коробки насоса и привода клапана должно исключать попадание на них влаги в случае протечки.
Электроподключение насоса должно осуществляться с помощью трехжильного кабеля к сети с переменным током 230 В, 50 Гц. Клеммы L (фаза), N (ноль) и PE (заземление) находятся в коммутационной коробке, расположенной на корпусе насоса. Доступ к ним можно получить, открутив винт в середине коробки.
Подсоединенный электрокабель выводится через герметизирующее кольцо в боковой части коробки.
До окончания электроподключения электрокабель должен быть отключен от электросети.
Запрещается проводить работы по обслуживанию на работающем смесительном узле, в том числе с трактом теплоносителя под давлением.

Телефон: (495) 783-87-60 — многоканальный

E-mail:

Смесительные узлы — Приборы автоматики — Вентиляция

Важной частью вентиляционной системы является смесительный узел. Именно это устройство напрямую влияет на долговечность теплообменника и от него во многом зависит производительность всей системы.

Смесительный узел представляет собой агрегат, состоящий из регулирующего вентиля и его электрического привода, циркуляционной помпы, измерителей температуры и давления, а также фильтра и других комплектующих. Детали корпуса выполнены из высококачественной стали и не подвержены коррозии. Циркуляционный насос обеспечивает защиту устройства от обледенения, регулирующий клапан отвечает за смешение остывшего и свежего теплоносителей, а манометры и термометры позволяют контролировать и корректировать параметры работы смесительного узла.

Смесительные узлы помогают поддерживать экономный расход теплоносителя и регулировать мощность системы. Поставляются в собранном виде и полностью готовы к установке.

Компания «ЭйрПромВент» предлагает смесительные узлы ведущих производителей климатического оборудования — Лиссант, КОРФ,Lessar,Amalva,Dab. Смесительные узлы, приобретенные у нас, отличаются высоким качеством и гарантируют сокращение затрат и комфортный микроклимат в помещении.

Смесительные узлы для водяных калориферов представляют собой элементы терморегулирования, которые обеспечивают также контроль циркуляции теплоносителя при работе жидкостных воздухоохладителей или нагревателей. Конструкция довольно проста и включает шаровые краны, клапаны – трехходовой и обратный, манометр, фильтр, термометр и циркуляционный насос. Благодаря такой простой системе, установка не только не представляется сложным, но есть возможность включения такого узла в уже смонтированную систему.
После установки узел терморегулирования постоянно поддерживает температуру теплоносителя. Для этого в узле смешиваются теплоноситель из сети и из теплообменника. Данный процесс идет по принципу качественного регулирования, что дает следующие преимущества:

расход теплоносителя и скорость его циркуляции в системе постоянны;
есть возможность максимально точного регулирования расхода теплоносителя для каждого контура;
регулирование комплекса клапан – теплообменник намного лучше, следовательно, поддержать точную температуру теплоносителя намного легче.

Но самое главное — это комфорт и удобство от приятного микроклимата, создаваемого за счет тонких настроек смесительного узла.

Смесительный узел для вентиляции схема

Смесительные узлы серии Аквамикс (Aquamix) применяются совместно с водяными воздухонагревателями систем приточной вентиляции. Насосно смесительные узлы предназначены для регулирования мощности водяных нагревателей посредством 2-хходового (3-хходового) клапана с электроприводом.

Смесительные узлы AQUAMIX являются цельносборными конструкциями и состоят из следующих элементов:

Шаровые краны, предназначены для отключения водяного калорифера вместе со смесительным узлом от тепловой сети;
Фильтр грубой очистки, предназначен для очистки теплоносителя от загрязнений. По мере загрязнения необходимо очищать фильтрующий элемент фильтра;
Клапан с электроприводом Belimo с плавным управлением, предназначен для регулирования мощности водяных нагревателей. Регулирование осуществляется изменением температуры входящего теплоносителя при смешивании прямого и обратного теплоносителя, при этом количество (мᶾ/час) теплоносителя проходящего через теплообменник остается постоянным;
Циркуляционный насос 25-40 (25-60, 25-80, или 32-80), имеет три скорости вращения вала, которые выбираются в зависимости от расхода воды, оснащен электродвигателем с мокрым ротором. Насос выполняет функции компенсации потерь в смесительном узле и на теплообменнике, для обеспечения циркуляции теплоносителя по «внутреннему» контуру;
Линия подмеса теплоносителя, включает в себя обратный клапан и в модификации «AQUAMIX 2» регулирующий вентиль, предназначена для организации циркуляции теплоносителя в контуре. Обратный клапан предотвращает перетекание «прямого» теплоносителя в «обратную» магистраль для предотвращения «перетопа»;
Гибкие подводки (опция), изготовлены из нержавеющей стали и предназначены для облегчения монтажа смесительных узлов;
Манометры и термометры (опция) устанавливаются на входе узла на подающей и обратной магистралях теплоносителя. Являются вспомогательным оборудованием и предназначены для удобства наладки и обслуживания системы приточной вентиляции; возможности визуального наблюдения за параметрами теплоносителя на «подаче» и «обратке»;
Сливной кран предназначен для слива теплоносителя из калорифера и смесительного узла при необходимости консервации установки, выполнении ремонтных работ или при регламентном обслуживании. При этом шаровые краны должны быть закрыты;
Реле защиты от «сухого хода» насоса (опция) устанавливается по согласованию с Заказчиком при необходимости контроля наличия теплоносителя в системе теплоснабжения, а также для предотвращения работы насоса «в сухом» режиме.

Расшифровка обозначений смесительного узла AQUAMIX

Смесительные узлы могут быть дополнительно оборудованы специальными опциями (в обозначении узла добавляются через косую черту):

/ S – гибкая подводка *

/ M – два манометра

/ Т – один термометр

/ Р – реле защиты от «сухого хода»

* гибкая подводка снижает максимально допустимую температуру прямого и обратного теплоносителя до +95° C. При наличии гибкой подводки запорные краны со стороны водяного воздухонагревателя отсутствуют.

Калорифер представляет собой канальный нагреватель, который устанавливается в приточно-вытяжной вентиляции. В зависимости от способа нагрева он может быть паровым, электрическим или водяным. Водяные приборы подключаются к системе отопления здания, поэтому большое значение имеет правильно сделанная обвязка калорифера. Это обеспечит в зимний период нагрев холодного воздуха и его равномерное распределение по всему зданию.

По сравнению с электрическим канальным нагревателем водяной прибор считается более экономичным, так как использует в 3 раза меньше электроэнергии, а его производительность выше. Достигается такой эффект за счет правильно выполненной обвязки водяного калорифера вентиляции при подключении к системе отопления. Температурный баланс устанавливается с помощью термостата. В конструкцию входят следующие элементы:

комплект температурных водяных и воздушных датчиков;
воздушные заслонки;
клапан нагревателя;
циркуляционный насос;
температурный регулятор для защиты от замерзания;
вентиляторы с датчиками управления;
элементы пожарной сигнализации.

Существует несколько конструктивных разновидностей водяных калориферов. Иногда они выполняются из большого количества гладких труб, расположенных близко друг к другу. Такая конструкция отличается небольшой теплоотдачей.

Повышается теплоотдача в ребристых приборах, а наиболее эффективными считаются устройства с биметаллическими трубопроводами. В них патрубки и коллекторы выполнены из меди, а теплоотдающие пластины — из алюминия. Автоматическое управление осуществляется с помощью электрического щита для приточно-вытяжной вентиляции.

Воздух поступает в агрегат через решетки, которые защищают вентустановку от попадания насекомых, птиц и мелких предметов. За счет теплообмена от труб калорифер нагревается и в рекуператоре смешивается с новым поступающим потоком.

Вентилятор, обдувая прибор, подает нагретый воздух через диффузор в помещение. Звукопоглощающие элементы снижают шум от работающего агрегата.

После отключения установки клапаны перекрывают доступ холодного воздуха в систему вентиляции. Схема обвязки калорифера приточной установки выполняет следующие функции:

1. Обеспечивает бесперебойную работу теплообменника и сигнализирует об аварийных ситуациях.
2. Следит за показаниями температуры теплоносителя и выполняет его регулировку.
3. Предотвращает обледенение калорифера и вентиляционных каналов.

Кроме того, основной задачей обвязки считается своевременное изменение температуры канального нагревателя. Существует два способа проведения этой процедуры: количественный и качественный.

Для функционирования канального нагревателя существует несколько схем обвязки теплообменника вентиляции. Они принципиально отличаются способом регулировки подачи количества теплоносителя. Если узел теплообменника вентиляции работает на перепаде количества подаваемого теплоносителя из системы отопления, то в качестве регулятора устанавливается двухходовой клапан.

Это устройство позволяет гасить излишки теплоносителя на входе в узел и ограничивает его проток через канальный нагреватель. Для предотвращения замерзания калорифера в обвязку устанавливается насос, который через байпас обеспечивает циркуляцию горячей воды по внутреннему контуру. Это классическая схема регулировки подачи теплоносителя в калорифер.

Чаще используется более эффективная схема обвязки калорифера с трехходовым клапаном. Она позволяет более качественно обеспечивать теплообменник горячей водой в зависимости от положения клапана. Последний выполняет функцию разделителя водяных потоков или смесительного элемента. При такой установке клапан работает по принципу количественной регулировки.

Такая обвязка применяется в автономных системах отопления, так как в централизованных схемах теплоснабжения возможны значительные перепады давления. Для осуществления постоянного расхода теплоносителя в схему обвязки калорифера приточной вентиляции устанавливается перемычка с обратным клапаном и вентилем.

Кроме того, насос оборудуется частотным преобразователем, так как расход теплоносителя неустойчив в системе отопления или источнике тепла. Чтобы затраты горячей воды в системе отопления оставались постоянными, перемычку и трехходовой клапан меняют местами.

На выбор схемы обвязки влияет непосредственно источник тепла. Автономные обогреватели нетребовательны к температуре теплоносителя в обратной линии, но перепад в магистрали должен быть постоянным. Это значит, что клапан узла вентиляции нежелательно делать закрытым или необходимо установить байпас для протока теплоносителя в обогреватель. Для этого подойдет схема с двухходовым клапаном и байпасом.

Через перемычку теплоноситель постоянно будет циркулировать, что предотвратит перегрев котла. При подключении калорифера к центральному отоплению возможна установка трехходового клапана без перемычки через пластинчатый теплообменник. Это обусловлено тем, что в теплосетях присутствуют пиковые значения температуры до 150 °C и давления до 16 атм. При закрытии клапана в сети отопления наблюдается переменный расход теплоносителя.

Насос с помощью частотного преобразователя будет подстраиваться под изменения количества горячей воды. Чаще всего для подключения калорифера к центральному отоплению в обвязку устанавливается двухходовой кран для регулировки теплоносителя в обратной линии. Автоматика обеспечивает проход через клапан обратки допустимой температуры.

Независимо от выбранной схемы узла в обвязку калорифера устанавливаются одинаковые элементы оборудования. Отличаются они только местом установки и количеством запорной арматуры. Выбор элементов обвязки выбирается на основании некоторых правил и рекомендаций:

1. Арматура должна подходить по основным техническим параметрам. Она рассчитывается по максимальному значению давления и температуры.
2. Нежелательно использовать собранные узлы, которые готовились под усредненные параметры изменения давления, температуры и т. д.
3. Диаметр устанавливаемого оборудования должен соответствовать размеру трубопроводов в системе отопления, а не патрубкам калорифера.

В качестве запорной арматуры применяются стальные или латунные шаровые краны. Когда в системе отопления используются трубы диаметром более 50 мм, то устанавливаются фланцевые вентили. Применение арматуры необходимо при аварийных ситуациях и для проведения планового обслуживания или ремонта.

Для простоты установки желательно выбирать краны с накидными гайками. От возникновения перетока теплоносителя предохраняют обратные клапаны. Обычно они устанавливаются на обратной линии трубопроводов или на байпасе узла. К основным элементам обвязки относятся двухходовые или трехходовые клапаны.

С их помощью осуществляется регулировка производительности калорифера. Кроме того, они защищают теплоноситель в зимний период от замерзания. Когда температура воды в теплообменнике падает, клапан открывается полностью и увеличивает проток через него теплоносителя.

Манометры и термометры обеспечивают слежение за параметрами работы обвязки калорифера. Термометры монтируются на подающих и обратных линиях трубопроводов непосредственно перед канальным нагревателем. Манометры устанавливаются в насосную группу и способствуют визуальному наблюдению за давлением в системе.

Циркуляционный насос обеспечивает движение теплоносителя на регулируемом участке, помогая преодолевать гидравлическое сопротивление от давления теплосети. В качестве дополнительных элементов в обвязку устанавливаются фильтры, вентиля и клапаны для сброса теплоносителя.

Смесительные узлы ONX
• плавное регулирование • расход теплоносителя до 9 м3/ч • совместимы с любыми приточно-вытяжными и приточными установками • комплектующие известных производителей Западной Европы
подробнее

Смесительный узел для вентиляции – это устройство, которое состоит из циркуляционного насоса, трехходового клапана, сервопривода, фильтра, обратного клапана, регулирующих и запорных вентилей. Он служит для трехпозиционного, либо плавного регулирования расхода теплоносителя (воды или антифриза), который поступает в теплообменник (нагреватель, калорифер или охладитель) вентиляционной установки. Предлагаемые нашей компанией качественные смесительные узлы состоят из комплектующих известных производителей Западной Европы. Они рассчитаны на расход теплоносителя до 9 м3/ч. Мы гарантируем 100% совместимость с любыми приточными и приточно-вытяжными установками. Смесительные узлы имеются в наличии на складе. Мы предоставляем минимальные цены и осуществляем доставку.

Конструкция и элементы

Стандартный смесительный узел для вентиляции состоит из следующих элементов:

1. Присоединительные шланги (гофрированная стальная труба)
2. Циркуляционный насос
3. Трехходовой клапан
4. Сервопривод клапана
5. Фильтр-отстоиник
6. Обратный клапан
7. Регулирующий вентиль для установки сопротивления байпаса
8. Сервисные запорные шаровые вентили

Принцип действия

Горячая вода из тепловой сети, либо от котла, поступает в смесительный узел калорифера. Вначале она проходит через фильтр-отстойник, где она очищается от мелких частиц грязи, которые могут присутствовать в системе и забивать как сам смесительный узел приточной установки, так и непосредственно воздухонагреватель. Далее вода проходит через трехходовой клапан, здесь она смешивается с обратной водой, поступающей от калорифера приточки. И, наконец, пройдя через циркуляционный насос, поступает в нагреватель вентустановки. Охлажденная вода из калорифера поступает обратно в смесительный узел приточно-вытяжной установки, часть ее уходит в тепловую сеть, а часть поступает в трехходовой клапан, где смешивается с горячей водой из тепловой сети, либо от котла. Положение трехходового клапана смесительного узла нагревателя приточной установки меняет его сервопривод. Он получает сигнал от блока управления приточной установки, который в свою очередь получает показания канального датчика температуры и датчика обратной воды, установленного на калорифере. Если температура обратной воды опускается ниже заданного значения, трехходовой клапан открывается на 100% до тех пор пока температура обратной воды не поднимется до заданного минимального значения.

1. Мощность теплообменника (нагревателя, калорифера или охладителя). Если она не известна, то ее можно рассчитать по формуле:

L – производительность (расход воздуха) вашей приточки в м3/ч (например L=3000 м3/ч)

t1 – температура наружного (уличного воздуха), поступающего в теплообменник град. С, (например t1= -28 С)

t2 – температура, до которой надо нагреть или охладить воздух, град. С (например t2=18 С)

Q=3000*(18+28) *0,335=46,2 кВт

3. Температуру теплоносителя (воды или антифриза) на входе и на выходе из теплообменника Град. С (например 90 и 70 С)

4. Гидравлическое сопротивление теплообменника, кПа. (например 5,5 кПа)

Рассчитываем расход теплоносителя (воды или антифриза) в теплообменнике по формуле:

Q – мощность теплообменника, кВт. (в нашем случае Q=46,2 кВт)

T1 – температура теплоносителя на входе в теплообменник град. С (например T1= 90С)

T2 – температура теплоносителя на выходе в теплообменника град. С (например T2= 70С)

By : admin

Механизм смешивания воздуха в системах отопления, вентиляции и кондиционирования воздуха

В нынешнюю эпоху глобального потепления экстремальные температурные условия стали новой нормой. В жарких местах становится все жарче и влажнее, а в холодных — холоднее и холоднее. В таких условиях система HVAC ( Отопление, вентиляция и кондиционирование воздуха ) для организаций, жилых объектов, транспортных средств и гостиниц становится необходимостью, а не роскошью. В этой статье исследуются основные функции системы HVAC и то, как механизм смешивания воздуха помогает в эффективном функционировании системы и снижает затраты на техническое обслуживание и счета за электроэнергию.

Что такое HVAC?

Система HVAC является основой любой системы отопления и охлаждения в квартирах, транспортных средствах или промышленных домах. Система HVAC может быть одноступенчатой, которая выбрасывает только горячий или холодный воздух. Его можно зонировать, что означает, что только часть комнаты станет горячей или прохладной, что позволит сэкономить на расходах на электроэнергию. Некоторые системы HVAC оснащены увлажнителем и / осушителем для контроля влажности воздуха.

Как воздушный смеситель EB снижает расслоение?

В системе обработки воздуха расслоение воздуха происходит из-за неправильного перемешивания воздуха внутри данной камеры.В результате возникают трудности с управлением воздухообрабатывающим устройством, а также с его эффективным управлением и поддержанием качества воздуха в помещении. Зимой проблема становится еще более серьезной, поскольку замерзание катушек также вызывает срабатывания Freeze Stat и ошибки считывания. В последнее время проблемы становятся еще более серьезными, поскольку требования к вентиляции, предусмотренные стандартом ASHRAE, требуют нагнетания большего количества свежего воздуха внутрь здания.

С годами у зданий за строительством возникают проблемы с существующей системой, что приводит к сильным утечкам энергии с низкой эффективностью.В некоторых случаях использовалось дополнительное кондиционирование, поскольку существующие змеевики теплопередачи не могли снизить требуемую мощность. Компания EB Air Control изучила множество таких случаев, некоторые из них было сложно исправить, в некоторых имелся легкий доступ к решениям для расслоения воздуха. Во многих случаях старые смесительные устройства были удалены, уступив место новым Air Mixers , которые не только обеспечивали лучшее перемешивание, но и экономили счета за электроэнергию из-за отсутствия движущихся частей.

6 тенденций в системе отопления, вентиляции и кондиционирования воздуха, которые сохранятся

Механизм смешивания воздуха в HVAC

■

Камера смешивания воздуха

Вентиляционная установка в системе HVAC подобна ее сердцу, которое выполняет различные задачи, такие как регулирование температуры, увлажнение и осушение, а также очистка и циркуляция воздуха.Основным компонентом системы является камера смешивания воздуха, также известная как камера статического давления, которая устанавливается рядом с выпускным отверстием для системы отопления, вентиляции и кондиционирования воздуха.

■

Процесс смешивания

В камере статического давления наружный воздух (OA) и возвратный воздух (RA) смешиваются до тех пор, пока не будет достигнута точная температура, необходимая для распределения в зоне, требующей контроля температуры. Наружный воздух (OA) — это горячий или холодный воздух, который нагнетатель в HVAC генерирует и подает в камеру статического давления, которая затем распределяет воздух по комнате.Когда свежий горячий или прохладный воздух поступает в комнату, существующий холодный или горячий воздух в комнате отводится обратно коробкой для сбора воздуха в камере статического давления и называется возвратным воздухом (RA). Затем с помощью дивертора возвратный воздух направляется в наружный воздух для обработки.

■

Пневматическая заслонка

Для идеальной циркуляции воздуха смесительная камера требует пластинчатого или круглого воздухонепроницаемого демпфера, который помогает контролировать объем воздушного потока и давление и перенаправлять воздух в целевую область.Поскольку заслонка является одним из самых важных элементов в камере статического давления, она должна быть изготовлена из коррозионно-стойкого металла. Из-за его решающей роли размер, расположение и ориентация демпфера чрезвычайно важны. Лучше иметь демпфер, соответствующий стандартам ASHRAE и сертифицированный AMCA.

■

Смеситель воздуха

Высококачественный смеситель воздуха не допускает расслоения воздуха из-за несмешанного воздуха, поскольку его оплетки смешивают воздух с постоянной скоростью, тем самым устраняя вероятность наличия несмешанного воздуха в камере статического давления.Стратификация воздуха — это расслоение воздуха, из-за которого много электрической и механической энергии тратится на преодоление его воздействия. По оценкам, в среднем 20 процентов энергии тратится впустую из-за стратификации воздуха. Следовательно, разумно иметь воздушный смеситель, который имеет специальный механизм управления для интенсивного перемешивания и в то же время имеет акустические среды, препятствующие выходу шума из машины.

О EBAir Control

EBAir — канадский производитель и дистрибьютор высококачественных систем отопления, вентиляции и кондиционирования воздуха.В течение 27 лет EBair отметила свое присутствие в Канаде, США, Гонконге, Китае, Израиле и Индии и неизменно восхищалась выполнением высококлассных проектов высокого качества и производительности. Продукты EBair HVAC энергоэффективны и устойчивы с технологией оптимального потребления воды. Все продукты спроектированы и смоделированы с использованием сертифицированных на международном уровне трехмерных и двухмерных схем и проходят многочисленные проверки и процессы утверждения, чтобы убедиться, что конечные продукты безупречны и, следовательно, обеспечивают долгосрочное качество воздуха в помещении и комфорт.Благодаря таким ценным партнерам, как Kodak, Bell, Honda, IBM, Toyota, Siemens, Honeywell и многие другие, продукты EBair считаются одними из продуктов самого высокого качества, доступных во всем мире.

Как работает вентиляция? | AIVC

Вентиляция осуществляется за счет подачи в помещение «чистого» воздуха. Этот воздух либо смешивается с воздухом, уже присутствующим в камере, чтобы обеспечить «перемешивающую» или «разбавляющую» вентиляцию, либо он используется для «вытеснения» воздуха в пространстве для создания вентиляции «вытеснения» или «поршневого потока».Эти методы дают характерно разные профили загрязнителей.

Смешанная вентиляция: Смешивание стимулируется естественной турбулентностью в воздухе и (в случае механической вентиляции) конструкцией приточных диффузоров. Смешанная вентиляция особенно важна, когда рециркуляция используется для кондиционирования воздуха. При идеальном перемешивании концентрация загрязняющих веществ одинакова во всем пространстве. Взаимосвязь между интенсивностью вентиляции и концентрацией загрязнителя (при условии постоянной скорости выбросов) показана на Рисунке 1.1 (а).

Вытесняющая вентиляция: Вытесняющая вентиляция становится популярной в некоторых странах для офисов и других небытовых зданий. В принципе, они более эффективны для удовлетворения потребностей в вентиляции, чем подход с эквивалентным смешиванием, однако производительность по охлаждению или обогреву воздуха ограничена необходимостью тщательного терморегулирования температуры приточного воздуха. Дополнительное кондиционирование обычно достигается за счет излучающих потолочных панелей. В отличие от смешанной вентиляции, пространственная концентрация загрязняющего вещества в пространстве неоднородна, при этом воздух перед источником загрязняющего вещества не загрязнен, в то время как воздух за источником может быть сильно загрязнен.Хороший дизайн направлен на обеспечение отделения пассажиров от загрязненного воздуха. Типичный профиль загрязнителя показан на Рисунке 1.1 (b). В этом примере накопление загрязняющих веществ (например, метаболического углекислого газа) сохраняется выше зоны дыхания людей. На практике неизбежно происходит некоторое перемешивание. Для предотвращения перемешивания требуется очень тщательный контроль потока воздуха и температуры. Следует избегать попадания загрязняющих веществ перед занятым пространством или зоной «дыхания». Примеры таких загрязняющих веществ включают загрязняющие вещества на уровне пола и выбросы от напольных покрытий. Хорошая вентиляция является основным фактором, способствующим здоровью и комфорту жителей здания.

Межзональная вентиляция: В жилых помещениях обычно удаляют воздух из «влажных» помещений, таких как кухни и ванные комнаты. Свежий «подпиточный» воздух затем всасывается через воздухозаборники или механически подается в жилые помещения и спальни. Это создает структуру потока, которая препятствует перекрестному загрязнению воздуха из «загрязненных» помещений в «чистые». Подобные примеры применимы к чистым помещениям и больницам.

Короткое замыкание: Если система вентиляции плохо спроектирована, может произойти «короткое замыкание», при котором свежий вентиляционный воздух забирается из здания до того, как он смешается с застоявшимся воздухом или вытеснит его.Это может произойти, если воздухораспределители и выпускные отверстия расположены слишком близко друг к другу или, в случае вытесняющих систем, температура приточного воздуха выше, чем температура воздуха в помещении.

Вытесняющая вентиляция — обзор

11.2.5.2 Вытесняющая вентиляция

Поскольку вытесняющие системы вентиляции становятся все более популярными и заменяют традиционные смесительные системы вентиляции, проведение численных исследований потока представляет большой интерес.При смешанной вентиляции свежий воздух подается с высокой скоростью (импульсом), вызывая общую рециркуляцию в помещении, что обеспечивает эффективное перемешивание. Таким образом, загрязненный воздух эффективно разбавляется. Однако при вытеснительной вентиляции цель заключается в разделении свежего и загрязненного воздуха. Принципиальная схема вытесняемого помещения показана на рис. 11.12

РИСУНОК 11.12. Вытесняющая вентиляция.

В вытяжных системах вентиляции воздух подается в комнату с низкой скоростью, с объемным расходом V˙in около пола, и выводится около потолка. Температура приточного воздуха немного ниже, чем в помещении. Воздух нагревается находящимися в комнате предметами, например компьютерными терминалами и копировальными аппаратами, и поднимается вверх за счет плавучести.

При проектировании вытяжной системы вентиляции важно точно спрогнозировать поток через источники тепла.Восходящий поток над источником тепла напоминает шлейф. Поток в шлейфе поднимается до потолка. Объемный расход в шлейфах для данного вертикального расстояния от источника тепла y равен V˙plume (y) и увеличивается с y из-за уноса. У потолка поток распространяется в стороны. Под потолком расположен выход, через который воздух удаляется со скоростью V˙in. Остальная часть потока V˙plume (H) −Vin ( H — высота помещения) течет вниз. Фронт расслоения y _{, фронт} расположен там, где V˙in = V˙plume.

Одна из первых симуляций вытеснительной вентиляции была представлена в исх. 34 и 35. Прогнозы сравнивались с экспериментами на водной модели, поэтому радиация не принималась во внимание. В вентилируемых помещениях следует учитывать излучение. ¹⁶ В исх. Численно исследовано 36 шлейфов, связанных с вытеснительной вентиляцией.

При вытеснительной вентиляции есть области с очень низкой турбулентностью, и поток может быть даже ламинарным. Следовательно, важно использовать модель турбулентности, которая может обрабатывать эти области.Модель k-∈ порождает большие численные проблемы в областях с низкой турбулентностью. Причина в том, что когда k стремится к нулю, член разрушения в уравнении ∈ стремится к бесконечности. Уравнение E:

∂∂xj (ρU¯j∈) = ∂∂xj [(μ + μtσ∈) ∂∈∂xj] + ∈k (c∈1pk − c∈2ρ∈).

Член разрушения (последний член в правой части) включает ∈ ²/ k , и это вызывает проблемы при k → 0, даже если ∈ также стремится к нулю; они оба должны стремиться к нулю с правильной скоростью, чтобы избежать проблем, а это часто бывает не так.

В модели k -ω таких проблем нет. Модель была предложена Wilcox ² ^, ¹² и набирает популярность; были представлены модификации. ¹¹ ^, ¹³ ^, ³⁷ Уравнение ω:

∂∂xj (ρU¯jω) = ∂∂xj [(μ + μtσω) ∂ω∂xj] + ωk (cω1pk − cω2ρkω ).

Если значение k стремится к нулю в области низкой турбулентности, член турбулентной диффузии просто стремится к нулю. Остальные члены остаются, что дает нетривиальный (т.е., ни нуль, ни бесконечность) значение ω. Обратите внимание, что производственный член в уравнении ω не включает k , поскольку

ωkcω1pk = ωkcω1ut (∂U¯i∂xj + ∂U¯i∂xi) ∂U¯i∂xj = cω1cμ (∂U¯i∂xj + ∂U¯i∂xi) ∂U¯i∂xj.

В исх. 38 модель k -ω использовалась для прогнозирования рециркуляционного потока с низким числом Рейнольдса.

Схематическое изображение клапана вдоха и установки для смешивания газов …

Контекст 1

… клапаны. Veolar FT и Galileo оснащены одним таким клапаном, расположенным после камеры смешения airO 2 (рис. 3).P изменяется от 200 до 340 мбар, в результате чего расход от 250 до 3000 мл / с в зависимости от сечения поверхности отверстия (от 1,2 до 14,4 мм 2). …

Контекст 2

… FI O 2, поскольку в Veolar и Galileo смесительная камера расположена выше по потоку от единственного клапана вдоха (Рисунок 3), плотность не должна влиять на FI O 2. Действительно, каждый газ поступает в смесительную камеру из его настенного или баллонного источника через механические (Veolar FT) или электродинамические (Galileo) клапаны до тех пор, пока не будет достигнуто общее давление в камере….

Контекст 3

… клапаны. Evita 2, 4 и Servo 300 оснащены двумя клапанами высокого давления, один для O 2, другой для воздуха (или гелиоксида в данном исследовании), перед смесительной камерой (Рисунок 3). P от 1 до 3 бар приводит к определенным термодинамическим условиям на клапане, известным как «сверхкритические», описание их сложной природы выходит за рамки данного исследования (18). …

Контекст 4

… влияние на FI O 2 и VTdel тесно связано и будет обсуждаться вместе.Как мы видели, Veolar FT, Galileo и Servo 900C оснащены одним инспираторным клапаном, расположенным после газового смесителя (рис. 3). Калибровка клапана выполняется для одного заданного FI O 2. …

Context 5

… значительно более низкая плотность гелиокса (таблица 1 и рисунок 1) влечет за собой заметное увеличение потока, которое пропорционально доле гелиокса в газовой смеси. , и, таким образом, обратно пропорционально FI O 2. Однако на сам FI O 2 снижение плотности не влияет, поскольку смешение происходит перед клапаном (рис. 3).Это объясняет, почему Veolar FT, Galileo и Servo 900C правильно управляли набором FI O 2 (Таблица 4), в то время как VTdel был выше, чем VTset (Таблица 5), как предсказано из теоретических расчетов (Таблицы 2 и 3). …

Context 6

… объясняет, почему Veolar FT, Galileo и Servo 900C правильно управляли набором FI O 2 (Таблица 4), тогда как VTdel был выше, чем VTset (Таблица 5), как предсказано теоретическими расчетами (таблицы 2 и 3). Evita 2 и Evita 4 оснащены двумя пропорциональными впрыскивающими клапанами, один для воздуха, другой для O 2, смешение газов происходит после этих клапанов (Рисунок 3).Следовательно, замена воздуха гелиоксом по причинам, изложенным ранее, должна увеличивать поток через клапан, обычно регулирующий подачу воздуха, в то время как это не повлияет на клапан вдоха O 2. …

Контекст 7

… в общем, функция клапана O 2 не изменяется при использовании гелиокса. Таким образом, поскольку смешение газов происходит ниже по потоку от этих двух клапанов и поскольку, как мы видели, поток через гелиоклапан значительно снижается, FI O 2 del будет увеличиваться, как наблюдали (Таблица 4). Принципы конструкции подачи инспирационного газа, такие как Evita 2 и 4 (Рисунок 3), Servo 300 не вела себя в соответствии с теоретическими прогнозами в отношении FI O 2 (Таблицы 3 и 4) и VTdel (Таблицы 2 и 5).Фактически, машина также оснащена двумя пропорциональными клапанами вдоха высокого давления, один для O 2, другой для воздуха (или Heliox в данном исследовании), причем каждый клапан заключен в блок подачи газа. …

Как это работает — дышащие здания

Что такое естественная вентиляция?

Естественная вентиляция — это низкоэнергетический способ обеспечить поток свежего воздуха через здание с использованием естественных сил ветра и / или плавучести.

Современные здания, как правило, хорошо изолированы, чтобы сохранять тепло зимой, поэтому для предотвращения повышения уровня CO ₂ необходимо подавать свежий воздух.Естественная вентиляция — это низкоэнергетический способ подачи свежего воздуха, использующий естественную тенденцию горячего воздуха подниматься вверх, а холодного — опускаться. Понимая, как воздух будет естественным образом перемещаться в пространстве, вы можете создать отверстия, которые позволят вам контролировать вентиляцию без необходимости форсировать ее с помощью энергоемких механических систем.

Что такое гибридная вентиляция?

Гибридная вентиляция, также известная как вентиляция со смешанным режимом, описывает систему вентиляции, которая не является ни полностью естественной, ни полностью механической.Система сочетает в себе решения как естественной, так и механической вентиляции для удовлетворения требований вентиляции помещения. Стратегия гибридной вентиляции означает, что механические вентиляторы используются только для вентиляции помещения, когда естественной вентиляции недостаточно. Это сводит к минимуму потребление энергии вентиляционной системой, обеспечивая при этом достаточную вентиляционную мощность в широком диапазоне условий.

Для получения дополнительной информации посетите Гибридная вентиляция.

Как работает система электронного стека

В системах электронных стояков

Breathing Buildings используется уникальная стратегия вентиляции, которая меняется в течение года в зависимости от внешней среды:

Летом система e-stack работает вместе с низко открывающимися окнами, чтобы эффективно проветривать комнату естественным путем.
Зимой в системе e-stack действует смешанная вентиляция. Эта стратегия исключает сквозняки без использования радиаторов предварительного нагрева / нагревательных батарей и, следовательно, дает значительные преимущества в экономии энергии.

Система управляется электроникой, измеряет внутреннюю и внешнюю температуру и уровни CO ₂; Светодиодный индикатор на стеновой панели указывает жильцам, когда окна должны быть открыты или закрыты, в зависимости от внутренней и внешней температуры.

Система подает свежий воздух в помещение, контролируя уровень CO ₂ и избегая предварительного нагрева холодного наружного воздуха. Естественное перемешивание позволяет значительно экономить энергию.

Нужен ли мне особый проект здания?

Нет, система e-stack может работать в самых разных конструкциях и областях применения. Существует два конструктивных решения для системы e-stack: наши потолочные блоки и система на базе атриума.

Решение для монтажа на крыше подходит, когда комната имеет прямой доступ к крыше.В этом случае потолок должен быть способен вместить блок e-stack, который должен иметь длину не менее 1600 мм и ширину 950 мм. Он связан с крышей шахтой и закрывается стойкой к атмосферным воздействиям. В этой ситуации вы можете выбирать между нашими блоками серии R и S, в зависимости от дизайна комнаты и количества людей.

Однако многие здания являются многоэтажными, и при прокладке шахты на нижние этажи можно использовать ценную площадь на верхних этажах. В этой ситуации мы часто обнаруживаем, что в здании есть центральное пространство, идеальная естественная смесительная камера.В этой ситуации наша атриумная система идеальна.

Мы используем центральное пространство как смесительную камеру, контролируя температуру в центральном пространстве и обмениваясь воздухом с отдельными комнатами. В этом случае агрегаты устанавливаются наверху стены помещения. Предусмотрены шумоглушители для сохранения акустической целостности помещений, а решетки могут быть установлены на входе / выходе блока. Это удивительно гибкая система, которую можно адаптировать к разным планировкам зданий.

Есть ли у Breathing Buildings вид на проекты Passivhaus?

Строительные принципы Passivhaus, такие как высокий уровень теплоизоляции и воздухонепроницаемости, — это свойства, которыми должно обладать здание. Тем не менее, система вентиляции, используемая во многих схемах Passivhaus, представляет собой механическую вентиляцию с рекуперацией тепла, которая является специфической для требований Германии, где Passivhaus был создан.

В Германии длительные периоды времени проводятся при минусовых температурах, и здания являются чистым поглотителем тепла без чистого прироста тепла.Это означает, что для поддержания желаемой температуры часто требуется специальное отопление помещения, и экономично расходовать электроэнергию для рекуперации как можно большего количества тепла из выходящего воздушного потока.

В Великобритании большинство зданий фактически являются чистыми источниками тепла с чистым притоком тепла, что означает, что не требуются специальные обогреватели для поддержания заданной температуры в помещении. Экономически невыгодно извлекать как можно больше тепла из выходящего воздушного потока, который использует относительно большое количество электроэнергии для прогона воздуха через теплообменник.

Работает только на верхнем этаже?

Нет, в многоэтажных домах можно использовать естественную вентиляцию. Есть несколько способов добиться этого. Вы можете использовать наши блоки NVHR, нашу систему для установки на фасаде, нашу систему для установки на крышу и подводить шахты к нижним этажам или использовать нашу систему атриума.

Наши установки NVHR — очень популярное решение, обеспечивающее одностороннюю вентиляцию помещения. В каждом блоке есть смесительные вентиляторы с низким энергопотреблением для защиты от сквозняков зимой.

Атриумная система требует меньшей площади пола, чем требуется для шахт для кровельного решения. Используя головку плавучести и эффективную площадь проемов, можно спроектировать здание с естественной вентиляцией почти на каждом этаже.

Разница в давлении внутри и снаружи здания зависит от уровня пола; изменение внутреннего давления с высотой зданий зависит от размера проемов на верхнем и нижнем уровнях зданий и от притока тепла в помещении.

Как обеспечить естественную вентиляцию на шумном участке?

Да, мы помогли нескольким клиентам выполнить строгие требования к шуму с помощью шумоподавления. Затухание можно обеспечить на низком уровне, поместив акустические перегородки в жалюзи, образующие часть терминала крыши или расположив его в шахте между терминалом крыши и помещением. Часто акустическое затухание может потребоваться только на высоком уровне (например, в терминале крыши или в шахте), поскольку это основной путь для вентиляционного воздуха.

Как очистка научного кабинета работает с естественной вентиляцией?

Требование к продувке BB101 требует, чтобы в научных помещениях скорость вентиляции составляла 10 воздухообменов в час.

Стратегия продувки зависит от типа установленной системы вентиляции и вполне достижима с системой естественной вентиляции. Когда в научной комнате используются блоки электронного стека, есть два простых метода очистки. Если есть прямой выход на крышу, то при продувке будет вытягиваться воздух из помещения наружу; открытие окон низкого уровня дополнительно увеличит скорость продувки, но не критично, если используется блок e-stack R или S-Series.

Правда ли, что можно избежать сквозняков?

Да, это правда.

Зимой холодный свежий наружный воздух и теплый внутренний воздух смешиваются внутри блока на уровне потолка, избегая сквозняков. Смешанный воздух, который достигает пассажиров, хорошо перемешивается, избегая сквозняков.

В традиционной конструкции здания свежий воздух поступает через открывающиеся окна, и его необходимо нагревать по мере поступления в помещение, чтобы избежать сквозняков для людей, находящихся близко к окнам.Для нас это не имеет смысла, когда в большинстве помещений у нас вырабатывается более чем достаточно тепла, чтобы обеспечить предварительный нагрев естественным образом.

Требуется ли механическое охлаждение?

Иногда даже хорошо спроектированная схема естественной вентиляции может не поддерживать внутреннюю температуру в диапазоне, требуемом клиентом. Это может иметь место в средах с особенно строгим контролем температуры или при исключительно высоком внутреннем притоке тепла.

В таких ситуациях следует придерживаться стратегии, которая максимально использует естественную вентиляцию и ночное охлаждение и сводит к минимуму количество часов и мощность охлаждения, которые необходимо использовать.

Системы управления

Breathing Buildings могут взаимодействовать с системами охлаждения переменного тока, предлагая гибридное решение, которое наилучшим образом использует естественную вентиляцию, когда это возможно, но передает механическое охлаждение по мере необходимости.

Для получения дополнительной информации свяжитесь с конструкторским бюро по электронной почте info @ дыхание билдингс.com

Эффективна ли естественная вентиляция в безветренные дни?

Да, с системой e-stack.

Естественная вентиляция может управляться двумя способами; один — ветром, второй — плавучестью (эффект суммирования). По мере того, как воздух нагревается, он становится менее плотным, поэтому он будет подниматься в пространстве — это основной принцип, лежащий в основе эффекта стека.

Если у вас есть помещение с отверстиями как на высоком, так и на нижнем уровне, свежий воздух обычно поступает в помещение через отверстия низкого уровня.По мере того, как он нагревается за счет внутреннего тепла, он поднимается и выходит через отверстия высокого уровня. Эта стратегия не зависит от давления ветра, поэтому будет эффективна даже в безветренные дни.

Естественная вентиляция только открывает окна?

Открывающиеся окна могут обеспечить вентиляцию пассажирам. Однако вентиляция — это не только обеспечение людей свежим воздухом, но и обеспечение комфорта для пассажиров. Комфортные условия для пассажиров не могут быть достигнуты, открывая окна в одиночку.Один из примеров — открывание окон для вентиляции зимой; люди, находящиеся в помещении, вскоре испытают неприятные сквозняки. Хороший дизайн, адаптированный к каждому отдельному зданию, в сочетании с хорошей стратегией управления может помочь создать более комфортную среду обитания.

Радиаторы или теплый пол, что лучше для естественной вентиляции?

Системы теплого пола обычно потребляют меньше энергии, чем радиаторы, а требуемые относительно низкие температуры делают их идеальными для использования тепловых насосов, использующих грунтовые источники, которые очень эффективны.Недостатки систем пола в том, что они обладают высокой тепловой инерцией, а полы с подогревом плохо справляются с охлаждением поступающего воздуха.

При использовании системы электронного стека наиболее эффективным способом обогрева помещения было бы использование тонкого радиатора с низкой тепловой инерцией. Его можно было включить непосредственно перед тем, как попасть в помещение, чтобы обогреть помещение, а затем выключить, чтобы тепло от людей и освещения могло поддерживать температуру в помещении.

При использовании системы напольного отопления следует проявлять осторожность, чтобы не перегреть комнату, что может привести к потере энергии, как только тепло набирается из-за присутствия людей и освещения.Систему подогрева пола следует использовать только для поддержания минимально допустимой температуры в помещении и выключать ее до прибытия людей, поскольку большая инерция тепловой массы будет поддерживать температуру в течение некоторого времени после выключения системы.

Является ли система электронного стека в зимнем режиме смешивания такой же, как система рекуперации тепла?

Система рекуперации тепла заставляет входящий свежий воздух и выходящий застоявшийся воздух проходить через теплообменник.Мощность вентилятора, используемого для прохождения воздуха через эти устройства, выше, чем в блоке электронного стека. В очень холодном климате или там, где в жилых помещениях наблюдается незначительный приток тепла, тепло, рекуперированное в системах рекуперации тепла с механической вентиляцией, более чем перевешивает используемую мощность вентилятора и является разумным решением для зимы.

Однако в более умеренном климате и в случаях, когда имеется достаточно высокий внутренний выигрыш, проблема состоит в том, чтобы просто использовать тепло, а не восстанавливать его.В механической системе вентиляции с рекуперацией тепла нет необходимости, и на самом деле это более энергоемкий вариант, чем электронный стек, поскольку мощность вентилятора, используемого в механической системе, намного выше.

В каких типах зданий работает естественная вентиляция?

Естественная вентиляция может работать в любом здании. Однако мы прагматики, и в некоторых типах зданий это не самая эффективная форма вентиляции.

Естественная вентиляция может работать в любом здании при условии, что имеется соответствующий проход воздуха изнутри здания наружу и что внешний воздух имеет подходящее качество и температуру.На практике естественная вентиляция наиболее эффективна в зданиях с неглубокой планировкой, поэтому воздух не должен проходить слишком далеко в боковом направлении внутри здания (или через / вокруг ограничений) до или после достижения людей.

Вентиляция всего дома | Министерство энергетики

Энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Существует четыре основных механических системы вентиляции всего дома — вытяжная, приточная, сбалансированная и с рекуперацией энергии.

Сравнение систем вентиляции для всего дома

Минусы

Относительно 903 установить

Хорошо работают в холодном климате.

Система вентиляции	Плюсы	Минусы
Может затягивать загрязнители в жилые помещения Не подходит для жаркого влажного климата Частично полагаться на случайную утечку воздуха Может увеличить расходы на отопление и охлаждение Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду Может вызывать обратную тягу в топочных устройствах.
Подача	Относительно недорогой и простой в установке Обеспечивает лучший контроль, чем выхлопные системы Минимизирует выбросы загрязняющих веществ из внешнего жилого помещения Предотвращает обратную тягу дымовых газов из каминов и приборов Позволяет пыльцы и пыль в наружном воздухе Обеспечивает осушение наружного воздуха Хорошо работает в жарком или смешанном климате.	Может вызвать проблемы с влажностью в холодном климате Не будет смягчать или удалять влагу из входящего воздуха Может увеличивать расходы на отопление и охлаждение Может потребоваться смешивание наружного и внутреннего воздуха, чтобы избежать сквозняков в холодную погоду.
Сбалансированный	Подходит для любого климата	Установка и эксплуатация может стоить дороже, чем системы выпуска или подачи воздуха Не смягчает или не удаляет влагу из поступающего воздуха Может увеличиваться расходы на отопление и охлаждение.
Вентиляторы с рекуперацией энергии и рекуперацией тепла	Снижение затрат на отопление и охлаждение Доступны как небольшие настенные или оконные модели, так и центральные системы вентиляции Экономически эффективны в климате с экстремальными зимами или летом и высокими расходами на топливо.	Установка может быть дороже, чем установка других систем вентиляции Может быть экономически неэффективной в умеренном климате Может быть трудно найти подрядчиков с опытом и знаниями для установки этих систем Требовать защиты от замерзания и замерзания в холодный климат Требуют более тщательного обслуживания, чем другие системы вентиляции.

Вытяжные системы вентиляции

Вытяжные системы вентиляции работают за счет сброса давления в вашем доме.Система удаляет воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через преднамеренные пассивные вентиляционные отверстия.

Вытяжные системы вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение из-за влаги.

Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома.Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других комнатах, чтобы подавать свежий воздух, а не полагаться на утечки в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем тот, который создается вентилятором.

Одна проблема с системами вытяжной вентиляции заключается в том, что вместе со свежим воздухом они могут втягивать загрязнители, в том числе:

Радон и плесень из подполья
Пыль с чердака
Дым из пристроенного гаража
Дымовые газы от камина или водонагревателя и печи, работающей на ископаемом топливе.

Эти загрязнители вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

Вытяжные системы вентиляции также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник.

Системы приточной вентиляции

Приточные системы вентиляции используют вентилятор для создания давления в вашем доме, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и воздуховодах вентилятора, а также преднамеренные вентиляционные отверстия (если таковые имеются существовать).

Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции имеет вентилятор и систему воздуховодов, которые подают свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная). Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

Системы приточной вентиляции позволяют лучше контролировать поступающий в птичник воздух, чем системы вытяжной вентиляции.Создавая давление в доме, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратный выброс дымовых газов из каминов и бытовых приборов. Приточная вентиляция также позволяет фильтровать поступающий в птичник наружный воздух для удаления пыльцы и пыли или осушать для обеспечения контроля влажности.

Приточные системы вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате.Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к появлению плесени, грибка и гниения.

Как и системы вытяжной вентиляции, системы приточной вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Проточный канальный нагреватель — еще один вариант, но он увеличивает эксплуатационные расходы.

Сбалансированные системы вентиляции

Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не понижают давление в вашем доме. Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.

Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Приточные и вытяжные вентиляционные отверстия могут быть установлены в каждой комнате, но типичная система сбалансированной вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухня, ванные комнаты и, возможно, прачечная).

В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед их попаданием в птичник.

Сбалансированные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторы, уравновешенные системы вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

Как и приточная, и вытяжная системы, сбалансированные системы вентиляции не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Следовательно, они могут способствовать увеличению затрат на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии.Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков зимой.

Системы вентиляции с рекуперацией энергии

Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома с минимальными потерями энергии. Они сокращают расходы на обогрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.

Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперацией энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей для настенного или оконного монтажа, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник.В случае вентилятора с рекуперацией энергии теплообменник передает определенное количество водяного пара вместе с тепловой энергией, а вентилятор с рекуперацией тепла передает только тепло.

Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха в обычно менее влажный входящий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием.

Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Однако есть некоторые разногласия относительно использования систем вентиляции во влажную, но не слишком жаркую летнюю погоду. Некоторые эксперты предлагают выключать систему в очень влажную погоду, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.

Большинство систем вентиляции с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию входящему воздуху.Однако они наиболее рентабельны в климате с суровой зимой или летом, а также при высоких расходах на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой вентиляторами системы, может превышать экономию энергии за счет отсутствия кондиционирования приточного воздуха.

Установка систем вентиляции с рекуперацией энергии обычно обходится дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, многие системы используют существующие воздуховоды.Сложные системы не только дороже в установке, но и, как правило, требуют большего обслуживания и часто потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию отработанного воздуха, вероятно, не будет стоить дополнительных затрат. К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.

Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны.Участки воздуховодов должны быть как можно более короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, расположенные в неотапливаемых помещениях, и заклейте все стыки канальной мастикой (никогда обычной клейкой лентой).

Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование наледи. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение.Накопление инея также снижает эффективность вентиляции.

Системы вентиляции с рекуперацией энергии требуют большего обслуживания, чем другие системы вентиляции. Их необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить появление плесени и бактерий на поверхностях теплообменников.

Что такое ERV (рекуперация энергии) — как это работает?

Что такое ERV (рекуперация энергии) и как он работает?
Поддержание качества воздуха в помещении жизненно важно для здоровья и благополучия жителей здания.Вентилятор с рекуперацией энергии (ERV) пропускает свежий воздух в здание, сохраняя при этом предварительно кондиционированное отопление или охлаждение.

Позвольте мне лучше объяснить. Предположим, у вас есть 4-тонный агрегат (нажмите здесь, чтобы понять и интерпретировать тоннаж системы отопления, вентиляции и кондиционирования воздуха), и согласно кодексу вам требуется подавать 25% свежего наружного воздуха (в данном случае 400 кубических футов в минуту) в ваше здание. Со стандартным экономайзером вы набираете 400 кубических футов в минуту наружного воздуха, а затем пропорционально удаляете такое же количество воздуха с помощью барометрического сброса или вытяжного устройства.

Если наружная температура 0ºF, а температура воздуха в помещении 70ºF, ваш блок HVAC должен нагревать смесь наружного воздуха и возвратного воздуха здания, чтобы поддерживать температуру в здании на уровне 70ºF.

По совпадению, 400 кубических футов в минуту предварительно кондиционированного воздуха с температурой 70 ° F были вытеснены из вашего здания, чтобы соответствовать требованиям по чистому наружному воздуху. Что, если бы вы могли восстановить эту энергию?

ERV предназначен именно для этого — утилизировать предварительно кондиционированный воздух до того, как он будет удален из здания.

Как работает ERV?

Иллюстрация № 1

Гипотетически говоря… Два воздушных потока движутся в противоположных направлениях; один при температуре 0ºF, а другой при температуре 70 ° F. Большинство полагает, что каждый воздушный поток уравновешивается в среднем до 35ºF каждый.

Воздушные потоки фактически переключают температуру; 70 ° F становится 0 ° F, а 0 ° F становится 70 ° F. Это основная теория рекуперации энергии, также известной как Air Exchange.

ERV работает на основе этой теории обмена воздух-воздух.Вращающееся колесо или устройство с неподвижным сердечником использует встречный поток воздуха для удаления застоявшегося воздуха изнутри здания, сохраняя при этом температуру воздуха.

Однако колесо или сердечник ERV не может дать 100% теоретический результат рекуперации энергии. Следовательно, они рассчитаны на возврат процента эффективности (сертифицирован AHRI) в зависимости от ваших условий окружающей среды. Эти проценты будут варьироваться в зависимости от условий окружающей среды и обычно определяются как летние и зимние условия. Рисунок № 2 отображает колесо ERV, предлагающее результат рекуперации энергии 80% (14 ° F ÷ 70 ° F = 0,8 — эквивалент 80%). Это 80% -ное восстановление приводит к смешению с воздухом в помещении при температуре 56ºF вместо 0ºF.

Иллюстрация № 2

Существуют другие продукты ERV. Для простоты в этой статье будут рассмотрены только осушающее колесо и теория сердечника.

Заменяет экономайзер

Экономайзер соответствует нормативам, вводя и смешивая рециркулирующий воздух из здания с наружным воздухом, и в большинстве случаев содержит барометрический сброс для удаления предварительно кондиционированного воздуха.Однако он выполняет эту операцию с более высокими затратами энергии для владельца здания. Как? Удаляя кондиционированный воздух и заставляя блок HVAC восстанавливать свежий наружный воздух, когда естественное охлаждение недоступно.

Естественное охлаждение происходит в режиме охлаждения, когда наружная температура и влажность идеальны. Экономайзер отключит компрессор, позволяя приточному вентилятору HVAC втягивать более холодный наружный воздух с приблизительной температурой, которую блок HVAC будет производить и механически подавать в здание.

ERV имеет дополнительное преимущество перед экономайзерами за счет расширения диапазона естественного охлаждения. Правильно настроенный ERV позволит вам использовать естественное охлаждение с использованием более низких заданных значений температуры наружного воздуха из-за преимущества восстановления температуры.

Удаляет влажность

Номинальные характеристики агрегата

ERV основаны на CFM и предлагают два типа рекуперации энергии; разумный и скрытый.

Разумное восстановление — это восстановление температуры, как описано выше.

Скрытое восстановление включает фактор влажности окружающей среды.

Уменьшение размера вашей установки HVAC

ERV предназначен для передачи только Разумного или Разумного и Скрытого вместе.

Latent позволяет удалять влажность наружного воздуха до того, как она попадет в вашу установку HVAC. Он буквально перенаправляет большой процент наружной влажности, передавая ее противоположному воздушному потоку — из здания, позволяя HVAC работать с пониженной нагрузкой.Это сокращение позволяет инженеру уменьшить тоннаж блока HVAC на стадии проектирования. Почему, потому что ERV меняет условия окружающей среды.

То же самое относится и к разумному фактору: блок HVAC больше не борется с 0ºF в тот холодный день, показанный выше, или с высокой влажностью и температурой в июле. Вместо этого установка HVAC сталкивается с более умеренными круглогодичными условиями. Следовательно, теперь можно уменьшить размеры блока HVAC, поскольку изменились общие условия нагрузки.

Смесительный узел для вентиляции, для калориферов. Смесительный узел для приточных установок. Узел регулирования

Описание

Конструкция и элементы

Принцип действия

Расчет

Узлы терморегулирования для теплообменников

Схемы и типы исполнений смесительных узлов UTK

Принцип работы смесительного узла (узла терморегулирования) UTK

Схемы и типы исполнения узлов обвязки водяных охладителей UTO

Схемы и типы исполнения узлов обвязки тепловых завес UTZ

Схемы и типы исполнений узлов обвязки для гликолевых рекуператоров UTG

Что представляют собой смесительные узлы вентиляции

Смесительный узел УСВК

Смесительный узел

Работа трёхходового крана

Смесительный узел

Смесительные узлы — производство. Узлы обвязки водяных калориферов. Смесительные узлы обвязки водяных нагревателей (теплообменников) серии UTK.

Схемы и типы исполнений смесительных узлов UTK

Таблица подбора смесительных узлов обвязки UTK для водяных нагревателей:

ПРИВОДЫ ESBE (ШВЕЦИЯ)

РЕГУЛИРУЮЩИЕ КЛАПАНЫ

Принцип работы смесительного узла (узла терморегулирования) UTK

Схемы нестандартных узлов обвязки водяных калориферов:

Смесительные узлы — Приборы автоматики — Вентиляция

Смесительный узел для вентиляции схема

Расшифровка обозначений смесительного узла AQUAMIX

Механизм смешивания воздуха в системах отопления, вентиляции и кондиционирования воздуха

Как воздушный смеситель EB снижает расслоение?

■

■

■

■

Как работает вентиляция? | AIVC

Вытесняющая вентиляция — обзор

11.2.5.2 Вытесняющая вентиляция

Схематическое изображение клапана вдоха и установки для смешивания газов …

Как это работает — дышащие здания

Что такое естественная вентиляция?

Что такое гибридная вентиляция?

Как работает система электронного стека

Нужен ли мне особый проект здания?

Есть ли у Breathing Buildings вид на проекты Passivhaus?

Работает только на верхнем этаже?

Как обеспечить естественную вентиляцию на шумном участке?

Как очистка научного кабинета работает с естественной вентиляцией?

Правда ли, что можно избежать сквозняков?

Требуется ли механическое охлаждение?

Эффективна ли естественная вентиляция в безветренные дни?

Естественная вентиляция только открывает окна?

Радиаторы или теплый пол, что лучше для естественной вентиляции?

Является ли система электронного стека в зимнем режиме смешивания такой же, как система рекуперации тепла?

В каких типах зданий работает естественная вентиляция?

Вентиляция всего дома | Министерство энергетики

Сравнение систем вентиляции для всего дома

Вытяжные системы вентиляции

Системы приточной вентиляции

Сбалансированные системы вентиляции

Системы вентиляции с рекуперацией энергии

Что такое ERV (рекуперация энергии) — как это работает?

Как работает ERV?

Заменяет экономайзер

Удаляет влажность

Уменьшение размера вашей установки HVAC

Добавить комментарий Отменить ответ
