Нормы газификации частного дома





































Провести газ в частный дом или коттедж — задача технически сложная.

Процесс газификации, начинающийся со сбора необходимой документации и заканчивающийся монтажом оборудования, трудоёмкий, весьма не дешевый и продолжительный.

Но стоимость оборудования и услуг по монтажу газопровода со временем окупят себя, поскольку газ, как известно, — наиболее экономичный энергоноситель.

Существуют порядок решения задачи газификации и нормы газификации частного дома, соблюдение которых обязательны для домовладельцев и организаций, выполняющих работы.

Самым первым шагом в решении задачи газификации частного дома станет получение соответствующих технических условий. Они предоставляются управлением газовой службы по месту регистрации дома. Срок предоставления технических условий с момента подачи заявления, в соответствии с действующим законодательством, не более 10 дней. Эта услуга предоставляется бесплатно.

Следующий этап задачи по проведению газа в частный дом — подготовка пакета проектно-сметной документации. Такие работы выполняют проектные организации, иногда и сама газоснабжающая организация.

После получения технических условий необходимо заключить договор с ними для  разработки проекта по снабжению газом жилого дома.

Разработанный проект далее согласовывается с техническим отделом организации, отвечающей за предоставление газа в том или ином регионе. По завершении процедуры согласования остается выбрать монтажную организацию, которая будет непосредственно проводить газ к дому.

В каждом конкретном случае при разработке проекта газификации частных домов учитывается множество обстоятельств. Кратко рассмотрим основные из них.

Выбор газопровода

Газопроводы по размещению относительно поверхности земли, делятся на такие типы, как надземные и подземные.

Они отличаются способом непосредственного ввода в помещение для последующего распределения газа по дому (этажам).

От типа газопровода зависит и цена. Так, подземный газопровод дороже наземного газопровода примерно на 60%. Но, несмотря на это, владельцы домов выделяют его как предпочтительный.

Подземный газопровод обладает большей защитой от воздействий окружающей среды. Его сложнее повредить механическим путем. К тому же он имеет большой срок службы.

Надземные газопроводы тоже имеют положительные особенности. Как уже отмечено, стоимость надземного газопровода заметно ниже подземного. Надземные трубопроводы рекомендуются в случаях, когда состав грунта вызывает коррозию металла труб, что существенно скажется на работоспособность газопровода при подземном исполнении. Если расстояние от магистрали до дома большое, намного проще проводить газ над землей.

Требования к выбору труб

Специалисты рекомендуют использовать стальные и полимерные трубы.

Трубы из полимера обладают высокой устойчивостью к воздействию различных химических соединений. Они эластичны, отличаются прочностью и надежностью, почти в семь раз легче, чем стальные, не проводят электрический ток, в связи с чем, не требуют дополнительной защиты от электрохимических разрушений перед укладкой в грунт. Монтаж их простой и удобный, а гарантийный срок службы составляет порядка 50-ти лет. Такие трубы очень часто используются в регионах с низкими температурами.

Тем не менее, ввод труб непосредственно в здание, в соответствии с действующими нормами по газопроводу, осуществляется только из стали. Эти же нормы относятся и к газовым трубам внутри дома. Полиэтиленовые трубы запрещается использовать в тех местах, где в зимние температуры ниже -50 градусов, в районах с высокой сейсмической активностью. Нельзя использовать полиэтиленовые трубы для наземных газопроводов и т.д.

О нормах и правилах монтажа газопровода

Существует ряд правил, которые должны соблюдать строители, выполняющие монтажные работы при проведении газа к дому:

оптимальная глубина прокладки газопровода на придомовой территории должна составлять от 1.25 до 1.75 метров от поверхности грунта;
непосредственно на участке ввода в здание — от 0,75 до 1.25 метров;
ввести в дом газопровод можно через стену или через фундамент;
высота помещения, где планируется установка газовой плиты, должна составлять не меньше 2. 2 метра;
в обязательном порядке помещение должно быть оборудовано вентиляционной системой с выходом на улицу;
нельзя монтировать вентиляцию кухни смежно с жилыми помещениями.

Требования к автономной газификации частного дома

При невозможности провести газ в частный дом от центральной магистрали можно осуществить газификацию частного дома путем использования привозного газа — баллонов с пропан-бутаном, объем которых может составлять 50 и 80 литров.

Объёма газа в таких баллонах достаточно для удовлетворения бытовых нужд семьи из 4-х человек в течение 1 месяца.

Хранить такие баллоны следует в отведенном для этого месте (желательно, вне жилых помещений) в металлическом шкафу. Это позволит обезопасить дом от случайной утечки газа или непредвиденного возгорания.

К баллону необходимо присоединить специальный регулятор давления, который должен доводить показатель до нормы, и только после этого газ будет поступать непосредственно к приборам.

От регулятора давления газ далее поступает в дом по стальной трубе, которая прокладывается по наружным стенам, и через стену попадает в соответствующее помещение.

Точки ввода газовой трубы должны быть предусмотрены на стадии составления проекта дома.

Шкаф для баллонов нужно устанавливать на фундаменте, высотой не менее 0.2 м, а также прочно прикрепить его к стене дома.

При прокладке газопровода от шкафа должны быть соблюдены следующие требования:

высота прокладки трубопровода должна составлять не меньше 2.5 м от земли;
трубопровод должен надежно крепиться к стенам здания.
трубопровод не должен пересекать оконные и дверные проемы;

Баллонное оборудование не справится с задачей отопления дома, но если единственным потребителем газа будет кухонная плита, то это будет наиболее оптимальным вариантом для частного дома или коттеджа.

Решить вопрос с отоплением дома поможет установка системы автономной газификации. И здесь на помощь придут специалисты, например, компания «Нордстрой» (Санкт-Петербург), имеющая серьёзный опыт и выполняющая работы по газификации частных и коммерческих, производственных объектов, обслуживанию котельных и инженерных сетей.

О нормативной документации

Строительные нормы газификации частного дома изложены в нормативных документах, которые действительны на сегодняшний день, — это СП 42-101-2003 и СНиП 2.07.01-89.

Газораспределительные сети можно условно разделить на внешние и внутренние.

Газификацией, т. е, строительством газораспределительных станций и внешних сетей в сёлах, поселках и в других населенных пунктах занимаются специализированные организации, которые имеют лицензию на проведение этих работ.

Они обязаны придерживаться всех норм, что изложены в регламентных документах.

При газификации населенных пунктов эти организации строго выполняют требования как  специальных строительных нормативов, так и регламентных документов МЧС и энергетиков.

Внутренние сети — это те сети, которые находятся непосредственно в доме вместе с газовым оборудованием.

Нормы газификации частного дома должен знат каждый домовладелец.

В частности, в вышеназванных документах указано, что при газификации частного дома необходимо придерживаться следующих нормативов:

— При монтаже котла мощностью до 60 кВт высота помещения от пола до потолка должна составлять не менее 2. 4 метров.
— Площадь остекления помещения должна составлять 0.03 м2 на 1 м3, но не меньше 0.8 м2.
— Если устанавливается 1 (один) котел, то площадь помещения должна быть больше или равна 7.5 м2, если 2 (два) котла — 15 м2.
— При установке более мощных котлов в цокольном этаже здания, в обязательном порядке должен быть установлен сигнализатор загазованности.
— При установки 2-х комфорочных плит объем кухни должен быть больше или равен 8 м3, а 4-х комфорочных — 15 м3.

В процесс газификации частного дома также входит исследование дымоходов и вытяжек на случай возможного скопления газа во время эксплуатации газового оборудования.

Газификация частного дома позволит решить многие проблемы — это не только приготовление пищи, но и отопление, и присутствие горячей воды.

Газовое оборудование практично и удобно в эксплуатации, а газоснабжение наиболее экологично по сравнению с другими видами топлива.

Источник: http://www.zemvopros.ru/normi-gazifikacii-chastnogo-doma-. htm

Правила установки газового котла в квартире и частном доме: нормы СНиП

Газовые отопительные котлы являются отличным способом создания системы обогрева помещений.

правила установки газового котла

Они достаточно экономичны и способны демонстрировать приличный коэффициент полезного действия. Однако такие системы обогрева являются источниками повышенной опасности и, поэтому при процессе строительства необходимо соблюдать правила установки газового котла.

Содержание

1. Требуется ли специалист?
2. Единые правила установки газовых котлов в домах
3. Требования к помещению под котельную
4. Требования к дымоходам газовых котлов
5. Получение разрешительных документов
6. Правила установки настенного газового котла
7. Правила установки напольного газового котла
8. Правила установки газового котла: обучающее видео

Требуется ли специалист?

Прежде всего учтите, что все оборудование, предназначено для работы с газом (будь это котел, трубы, соединительные фитинги или другие устройства) должно иметь соответствующий сертификат. Нельзя использовать для создания газовых коммуникаций оборудование, предназначенное, например, для водопроводных систем. Как правило, для установки газовых котлов и систем отопления на основе таких устройств также требуется привлекать работников, имеющих соответствующий допуск и прошедших обучение. Но в крайнем случае вы сможете установить систему обогрева на основе газового котла и самостоятельно.

Единые правила установки газовых котлов в домах

газовая котельная

Чтобы обеспечить безаварийную и безопасную работу газового отопительного оборудования необходимо соблюдать ряд строгих, но достаточно простых в выполнении правил.

Требования к помещению под котельную

Прежде всего помните, что природный газ является чрезвычайно пожароопасным веществом и его использование в неподготовленных и несоответствующих помещениях может привести к очень неприятным последствиям.

Впрочем, газовые отопительные котлы с мощностью до 60 киловатт можно устанавливать в любых, даже неподготовленных помещениях. Но при этом котлы должны быть одноконтурными. В том случае, если в обогревательном котле имеется второй контур – его установка в кухонном помещении запрещена.

подключение дымохода

Тем не менее, не рекомендуется устанавливать газовое оборудование в жилых помещениях. Желательно в частном доме выделить под котельную отдельную комнату и предусмотреть, чтобы она имела окно в наружной стене здания.

Для установки газовых отопительных котлов мощностью до 150 киловатт можно выбрать любой этаж вашего жилища. Однако, если вы планируете установить более мощную отопительную систему, то ее можно будет разместить только в подвале или в цокольном этаже.

Учтите, что по существующим нормативам на 1 киловатт мощности газового котла должно приходиться 0,2 кубометра объема помещения, в котором он установлен. Также помещение газовой котельной в частном дому должно иметь высоту потолков не менее 2,5 метров и обеспечивать удобный доступ к любому из элементов системы отопления. Стены газовой котельной должны быть огнестойкими с показателем не менее ¾ часа. Также как и при других вариантах размещения – в помещении отдельной газовой котельной должно иметься естественное освещение, то есть она должна иметь окно в наружной стене дома.

Требования к дымоходам газовых котлов

Дымоходы газовых котлов систем отопления также имеют свои правила установки. Неправильная их работа может привести к накоплению продуктов сгорания и к трагическим последствиям.

Необходимый минимальный диметр дымохода указан в спецификации к вашему газовому котлу. При этом его входное сечение должно совпадать с сечением выходного отверстия газового котла.

Для обеспечения удаления продуктов сгорания верхний обрез дымохода необходимо разместить не ниже полуметра от конька крыши. Как правило, для газового отопления используются дымоходы круглого сечения, стенки которых изготовлены из черного металла или нержавеющей стали.

При создании проекта системы отопления необходимо предусмотреть, чтобы дымоход газового котла имел не более трех изгибов или поворотов. Начальный отрезок дымохода, непосредственно примыкающий к газовому котлу должен быть не менее 25 сантиметров.

Получение разрешительных документов

Из-за того, что газовое отопления является источником повышенной опасности – перед его монтажом необходимо получить ряд разрешительных документов.

На начальном этапе нужно закрепить договором подключение к трубе газоснабжения. Перед строительством системы отопления разрабатывается и утверждается проект газификации. Только после утверждения проекта в уполномоченной организации можно приступать к приобретению оборудования и непосредственно к монтажу.

Правила установки настенного газового котла

После утверждения проекта, на этапе покупки обязательно проверьте наличие крепежных устройств в комплекте поставки. Если производитель не вложил их в комплект – их необходимо приобрести отдельно. Обязательно потребуйте сертификат на приобретаемый газовый котел. Проведите сверку маркировки котла и сведений, указанных в сертификате безопасности.

настенный газовый котел

На предварительном этапе установки тщательно продуйте внутреннюю трубопроводную систему котла. Уберите все транспортные заглушки. Трубы прочищаются водяным потоком с малым давлением, вода уберет мелкий мусор и пыль.

Убедитесь, что материал стены, на которой вы планируете разместить газовый котел выполнена из негорючего материала. В противном случае ее необходимо усилить пожаробезопасным покрытием толщиной более 3 мм. Сам котел при таком размещении должен быть вынесен не менее, чем в 45 мм от поверхности стены.

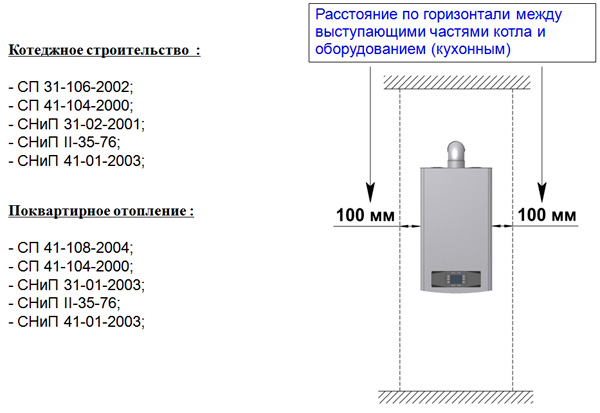

Высота установки газового котла составляет то 80 до 160 см. На расстоянии не менее 20 см от него не должно находиться другое электрическое или газовое оборудование, либо любых легковоспламеняющихся материалов..

При установки монтажных кронштейнов проверьте строительным уровнем их горизонтальное и вертикальное положение.

В том случае, если конструкция газового котла требует тягу в дымоходе – формируем и проверяем пути вывода продуктов сгорания. Существуют и так называемые «не дымоходные» котлы, в которых продукты сгорания удаляются принудительной циркуляцией воздуха через вытяжной вентилятор.

Подключение газа к котлу проводится с обязательным участием сертифицированного специалиста. При монтаже используются только металлические трубы и специальные соединительные устройства.

Если на вашем газовом котле имеются электрические приборы – подключаем его к электросети через отдельный автомат защиты от короткого замыкания и перегрева.

Первый запуск газового обогревательного котла необходимо проводить в присутствии специалиста из газовой компании, после тщательной проверки соблюдения всех правил установки.

Правила установки напольного газового котла

Напольные газовые котлы имеют большую мощность по сравнению с настенными и требуют соблюдения более строгих правил при установке.

котельная с напольным котлом

При установке напольного котла, как правило, монтируется и разветвленная отопительная система, распределяющая тепло в несколько помещений или на несколько этажей. Следовательно, еще до покупки котла необходимо составить проект отопительной системы и уяснить расположение всех ее элементов, в том числе соответствие расположения выходных патрубков напольного котла входным патрубкам отопительной системы.

Напольный котел можно устанавливать и на прочный деревянный пол, однако (в отличие от бетонного) его необходимо защитить оцинкованным железом или клинкерной плиткой. При этом негорючее основание должно выходить за фронтальную сторону котла не менее, чем на полметра.

Как и настенный вариант – напольные газовые котлы при установке тщательно выверяются по строительному уровню. При установке таких котлов обязательно оборудуется качественная дымоходная система

Системы водяного отопления на основе газовых котлов требуют установки фильтра жесткости для входящего водяного потока.

система газового отопления

Учтите, что каждый патрубок подвода и забора воды должен быть оборудован устройствами, облегчающими их демонтаж. Это делается для того, чтобы заменять в случае ремонта любой из элементов системы. Также на всех патрубках устанавливаются вентили.

Правила установки газового котла в напольном исполнении также требуют его подключения и первого запуска только с участием специалиста из газовой компании.

Правила установки газового котла: обучающее видео

Как резать трубу газом: правила и порядок действий

Перед тем, как резать трубу газом, важно ознакомиться с нормами и правилами работы с газовым оборудованием. Вы заметили, как мало пользователей делают именно это? Большинство решают заглянуть в СНиПы, уже держа в руках болгарку. Некоторые полностью игнорируют установленные законом нормы. При этом каждый этап этого мероприятия регламентирован, имеет определенную последовательность реализации.

Неправильное укорачивание газопровода чревато серьезными последствиями, самым грозным из которых является утечка взрывчатых веществ. Для работы нужен точный профессиональный инструмент, опыт и знания техники безопасности. Не имея такого набора, не стоит брать на себя ответственность за самовольную модификацию трубы. Лучше доверить это мастеру. Но как проверить правильность его работы?

В этой статье мы привели все правила по резке газовых труб в домах и квартирах, составили алгоритм действий, список инструментов и материалов. Прочитав ее, вы сэкономите время на поиск информации, сможете грамотно спланировать свои действия, вовремя подготовить все необходимые документы и проконтролировать работу специалиста.

Содержание статьи:

• Основания для обрезки газовой трубы
• Требования закона к заказчику и подрядчику
  • Кто должен подать заявку?
  • Кто имеет право выполнять работу?
• Подготовительный этап — получение разрешения
• Нормы устройства газопровода
  • Требования к разводке газопровода
  • Выбор материала и способ выполнения работ
• Основные этапы работ 9001 2
• Выбор инструмента обрезки
• Выводы и полезное видео по теме

Причины обрезки газовой трубы

Наиболее частый мотив – проведение ремонта, в ходе которого принимается решение об изменении положения плиты или установке нового оборудования. Все это может подвигнуть владельцев на укорочение газовой трубы.

Кроме того, инициатором может выступить представитель газовой компании, законно требующий выноса счетчика в зону видимости.

В старых домах можно наблюдать следующую картину: удаление от газовой трубы мешает удобному расположению штор или модулей кухонного гарнитура. Это также часто вызывает обрезку.

Может потребоваться сокращение из-за несоответствия устаревших сообщений современным правилам. Стандарты регулярно обновляются, и крайне редко домовладельцы отслеживают внесенные изменения самостоятельно.

Требования закона к заказчику и подрядчику

Поскольку неисправный газопровод является источником опасности для жизни людей, законодатели определили заказчика — инициатора отключения или исполнителя. К последним закон предъявляет особые требования. Поэтому стоит уделить им особое внимание.

Кто должен подать заявку?

До 2005 года за состояние газопроводов и присоединяемого к ним оборудования в России отвечали муниципальные газовые службы. Позже закон переложил его на собственников жилья: за внутридомовыми сетями в многоквартирных домах стали следить управляющие компании, а за внутриквартирными – собственники или наниматели.

В частных домохозяйствах это также стало обязанностью владельцев. Поэтому перед тем, как укоротить газовую трубу на кухне, необходимо определить владельца.

На рисунке показано разграничение ответственности между УК и жителями. При этом платежи за содержание внутридомового оборудования производились ежемесячными квитанциями. А вот за манипуляции с квартирными сетями, в том числе за обрезку труб жильцы платят отдельно

Подтверждение данного правила можно найти в Постановлении № 410 от 14.05.2013 в редакции Правительства РФ от 6 октября , 2017.

Согласно общим положениям этого указа, при обрезке трубы в квартире или частном домовладении заказчиком может стать собственник квадратного метра или арендатор. В этом случае аренда должна быть оформлена.

Кто имеет право выполнять работу?

Подрядчик также четко определен в правительственном документе. Это специализированная организация, выполняющая техническое обслуживание и ремонт газового оборудования по договору с собственниками или управляющей компанией. Кроме того, компания-поставщик может взять на себя резку труб.

Закон предъявляет к исполнителю следующие требования:

• наличие в штате аттестованных работников с профильным образованием;
• наличие производственных инструкций на газоопасные работы;
• обязательное использование контрольно-измерительных приборов.

Все инструменты и приспособления, используемые мастерами газовой службы, должны проходить регулярную поверку по утвержденному организацией графику.

Как видно из вышеперечисленного списка, требования к подрядчику достаточно высоки. Поэтому укорачивать газовые трубы самостоятельно или с помощью посторонних лиц не стоит.

Подготовительный этап — получение разрешения

В первую очередь необходимо определить, возможно ли с технической точки зрения укоротить газовую трубу и как это сделать. Для этого необходимо обратиться в специализированную организацию.

Заявление пишется в свободной форме с указанием точного адреса и паспортных данных владельца.

Поскольку заявителем по закону может быть только собственник помещения, сотрудник газовой службы может потребовать предъявления правоустанавливающих документов при первом посещении

После получения сигнала от собственника помещения газовая служба высылает на место своего представителя. Мастер выслушает пожелания заявителя, осмотрит газопровод и подключенное к нему оборудование и вынесет вердикт. В случае, если пожелания заказчика окажутся противоречащими нормам безопасности, он предложит другие варианты.

После нахождения оптимального решения специалист составит схему, на которой будет отражено состояние трубы после обрезки. На основании этой схемы газовая компания выдаст разрешение и установит смету. В нем будет учтена стоимость предстоящих работ и расходных материалов.

Нормы устройства газопровода

Еще до приезда мастера собственник может ознакомиться с требованиями по устройству внутридомовых газопроводов. Это сэкономит время, даст возможность быстро определить подходящий по всем параметрам вариант. Критерии выбора места расположения газового оборудования, а также правила установки прописаны в СНиП 2.04.08-87 .

Требования к разводке газовых труб

После укорачивания трубы необходимо обеспечить свободный доступ к ней. Все устройства, включая .

Особое внимание в СНиП уделяется расположению задвижек, которыми перекрывается магистраль. Их запрещается маскировать, закрывать глухими кухонными шкафами, стационарными декоративными ширмами.

При попытке спрятать трубу в шкафу многие пользователи блокируют быстрый доступ к ней едой и кухонной утварью. Делать это запрещено, так как наличие посторонних предметов затруднит поиск источника опасности в случае возможной утечки

Необходимо соблюдать все расстояния, указанные в законодательных актах. Так, газовая труба должна располагаться не ниже 200 см от пола.

Важным моментом является неприкосновенность горизонтального участка отсечки от общего стояка, на котором расположен газовый кран. Ее нельзя удалять или укорачивать. Единственным исключением являются квартиры, расположенные на верхних этажах многоквартирных домов.

Им газовым службам разрешается поднимать кран на высоту 75 см от пола. Это не нарушает требований безопасности и позволяет разместить трубу с краном под столешницей кухонного гарнитура. Подробнее о том, как правильно замаскировать газовую трубу на кухне, читайте .

Выбор материала и способ выполнения работ

Восстановить соединение отрезков газопровода допускается только сваркой. Вставные элементы допустимы исключительно в местах установки регуляторов давления, запорной арматуры и т.п. Это еще один аргумент в пользу привлечения профессиональных газовиков.

Другим, не менее убедительным аргументом является необходимость отключения подачи топлива по всему стояку многоквартирного дома. Это могут сделать только официальные представители газовой службы и по согласованию с коммунальщиками.

Перед началом работы мастер должен обеспечить хорошую вентиляцию. Важно, чтобы воздух поступал прямо с улицы. Если не хватает тяги от оконных проемов на кухне, можно открыть окна в других комнатах

Закон предъявляет строгие требования к выбору материала. Гибкие шланги разрешены только для подключения газовой магистрали и кухонного оборудования. Их длина не может превышать 300 см.

В качестве резинотканевых рукавов могут выступать резиновые рукава с металлической оплеткой, а также сильфонные рукава. Все остальные участки газопровода должны быть выполнены из металла. Это также следует учитывать при укорачивании трубы.

Основные этапы работ

Поскольку резать газовую трубу в квартире можно только при отключении всего стояка, необходимо согласовать не только дату, но и точное время проведения работ с коммунальная служба.

Работники ЖКХ оповестят жильцов заблаговременно, а по окончании лично предупредят о возобновлении подачи газа. Мастер, приехавший в назначенное время, еще раз проверит документы владельца, отключит газ, обеспечит эффективную вентиляцию и приступит к работе.

В первую очередь газовики очищают газопровод от взрывоопасного топлива. Остаточная доля газа не должна превышать 1% от общего объема воздушной смеси

Дальнейшие работы выполняются в следующей последовательности:

1. По утвержденной в специализированной службе схеме мастер отрезает лишнюю трубу сегмент.
2. в сформированное отверстие.
3. При необходимости сварится, прикрепив поворотные элементы.
4. Установка запорной арматуры, герметизация стыка лентой ФУМ толщиной от 0,1 до 0,25 мм.
5. Проверить целостность газопровода.
6. Оформить акт выполненных работ, который должен быть подписан домовладельцем.

Целостность соединений проверяют нанесением мыльного раствора. При появлении пузырьков мастер должен пересортировать сомнительное соединение и снова проверить.

Не рекомендуется проверять качество выполненных работ спичкой или зажигалкой. И дело здесь не только в безопасности: низкая концентрация газа сразу после подключения не даст ожидаемого эффекта. Поэтому лучшим средством является мыльный раствор.

После подтверждения целостности представитель газовой службы должен оформить акт об оказании услуги и дать рекомендации по обработке труб лакокрасочным составом.

Поскольку основная задача покраски – защита металла от влаги и ржавчины, газовики обычно рекомендуют паронепроницаемые составы. Оттенок может быть выбран владельцем в соответствии с основной палитрой интерьера.

Выбор инструмента для обрезки

Для резки газовых труб часто используются ножовки и труборезы. Реже используется мясорубка. Довольно часто работники газовой службы используют электро- или газосварку. По мнению специалистов, у каждого средства есть свои преимущества и недостатки.

Рассмотрим их подробнее:

• ножовка . Дает возможность сделать аккуратный срез без копоти и других следов обработки. Существенным недостатком является сложность, длительность работы;
• . Его использование обеспечивает перпендикулярность реза, получение ровного торца и отсутствие металлических опилок. Минус – объем инструмента, часто превышающий расстояние между стеной и трубой;
• . Преимуществом является высокая скорость резки. Недостатком является образование искр, из-за чего требуется дополнительная защита поверхностей в зоне проведения работ;
• газовая сварка и . При правильной подготовке, включающей тщательную очистку металла от краски, грязи и ржавчины, инструмент обеспечивает качественный рез. Но стоит помнить, что метод пожароопасен.

Опытный специалист при первом осмотре определит целесообразность использования того или иного оборудования. Выбор инструмента зависит от навыков мастера, наличия оборудования, расположения труб относительно стены, а также материала стен и пола.

Даже самый компактный труборез может оказаться бесполезным, если труба проложена практически вплотную к стене. Единственным решением в этом случае является попытка согнуть его на небольшое расстояние или использовать другой инструмент

В деревянных домах требуется специальная защита стен и потолков при использовании болгарки или газовой сварки. Разлетающиеся искры и высокая температура металла могут стать причиной возгорания.

Поэтому перед работой необходимо закрыть все деревянные поверхности металлическими листами.

Выводы и полезное видео по теме

Инициатором укорачивания трубы может быть собственник помещения, а исполнителем – специализированная организация, имеющая штат сертифицированных специалистов с профильным образованием.

Подрезку следует проводить с учетом ограничений, прописанных в СНиП 2.04.08-87, после отключения подачи топлива на всем протяжении стояка. Самостоятельные манипуляции с газоходом запрещены.

Обратите внимание, что на видео мастер использует и болгарку, и электросварку. Основное внимание в компании уделяется проверке качества работ и выдаче сопроводительной документации:

Если вы когда-нибудь резали газовые трубы в квартире или участвовали в этом процессе, приглашаем вас поделиться своими наблюдениями. Ниже расположена форма, на полях которой вы можете оставлять комментарии, задавать вопросы профильным специалистам или другим посетителям сайта.

Установка газопровода — округ Кинг

Определение правильного размера

Правильный размер трубы важен для того, чтобы каждый газовый прибор получал достаточно газа для правильной работы. Каждое устройство имеет минимальную потребляемую мощность в БТЕ в час. На приведенной ниже диаграмме приведены некоторые примеры типичных требований BTU. Посмотрите на таблицу на обратной стороне этой вставки, чтобы определить правильный размер трубы для вашей работы. Чтобы преобразовать БТЕ в кубические футы в час, разделите БТЕ на 1100 (пример: 50 000 БТЕ на 1100 = 45,45 кубических футов газа в час). См. пример на обратной стороне этого вкладыша, чтобы лучше проиллюстрировать это. Чтобы получить BTU из кубических футов, умножьте кубические футы на 1100 (45,45 кубических футов x 1100 = 50 000 BTU) 9.0003

Одобренные материалы для фитингов газовых труб

Обычно одобренными материалами являются черный чугун и гофрированная нержавеющая сталь (CSST). CSST требует сертификации от производителя для всех, кто собирается приобрести и установить материал.

Резка трубы

Если вы режете железную трубу, вы должны расширить срез трубы, чтобы сохранить полный внутренний диаметр трубы.

Специальные инструкции

Не используйте заземляющие соединения, кроме как непосредственно на счетчике или после запорного клапана на приборе. Каждое место, где у вас будет газовый прибор, должно иметь запорный газовый кран. Только в городе Сиэтл любое лицо, устанавливающее газопровод на территории, не находящейся в его собственности, должно иметь лицензию механика по прокладке газопровода в Сиэтле. Все установки газопровода требуют разрешения и проверки.

Тестирование

Вы несете ответственность за тестирование системы. Инспектор не проводит испытание и не предоставляет какое-либо оборудование, необходимое для испытания, включая контрольно-измерительные приборы.

Требуется проверка давлением воздуха. Испытательное давление должно быть не менее чем в 1,5 раза больше рабочего давления, но не менее 3 фунтов на квадратный дюйм (psi). Продолжительность испытания должна быть не менее 10 минут. Система трубопроводов должна выдерживать указанное испытательное давление без каких-либо признаков утечки или других дефектов. Механические манометры, используемые для измерения испытательного давления, должны иметь такой диапазон, чтобы верхний предел шкалы не превышал пятикратного значения испытательного давления. Например, для испытания на давление 3 фунта на квадратный дюйм потребуется максимальный манометр 15 фунтов. Испытание на 10 фунтов на квадратный дюйм может быть выполнено с использованием 50-фунтового манометра, но не 100-фунтового манометра. Трубопроводная система должна находиться под испытанием (находиться под давлением), а контрольный манометр должен быть виден во время осмотра. Если манометр не показывает минимальное давление, необходимое для испытания, или любое снижение испытательного давления, показанное манометрами во время проверки, считается указанием на наличие утечки.

При падении давления проверьте герметичность. Проверьте наличие утечек, наполнив пульверизатор мыльной водой и распылив раствор на трубу в месте ее соединения с фитингами. Пузырьки показывают утечку, и вы должны устранить ее соответствующим образом. Продолжайте этот процесс, пока у вас не будет утечек. Не используйте открытый огонь для проверки герметичности.

Осмотр

Во время осмотра не забудьте оставить открытыми все газовые трубы, чтобы инспектор мог осмотреть всю систему.

Минимальная потребность типичного газового оборудования в БТЕ в час

Устройство	Потребление в БТЕ/час
Барбекю (жилой)	40 000
Сушилка для домашней одежды	35 000
Бытовая газовая плита	65 000
Секция бытовой встраиваемой духовки	25 000
Газовое полено для камина	80 000
Газовый холодильник	3000
Накопительный водонагреватель, бак на 30–40 галлонов	35 000
Накопительный водонагреватель, бак на 50 галлонов	50 000

---

Пример

Задача:  Определить необходимый размер трубы для каждой секции и выхода показанной системы трубопроводов.

Решение:

1. Максимальная потребность в газе на выходе A — 35 000 БТЕ в час/1100 БТЕ на кубический фут = 31,82 кубических фута в час.
   Максимальное потребление газа на выходе B-3000 БТЕ в час/1100 БТЕ на кубический фут = 2,73 кубических фута в час.
   Максимальное потребление газа на выходе C-65 000 БТЕ в час/1100 БТЕ на кубический фут = 59,09 кубических фута в час.
   Максимальное потребление газа на выходе D-150 000 БТЕ в час/1100 БТЕ на кубический фут = 136,36 кубических фута в час.
2. Длина трубы от газового счетчика до самого удаленного выхода (выход А) составляет 60 футов.
3. Используя колонку с пометкой 60 футов для размера загрузки газовой трубы:
   Выход A, обеспечивающий подачу 31,82 кубических фута в час, требует трубы диаметром полдюйма.

• Секция 1, обеспечивающая выходы A и B, или 34,55 кубических футов в час, требует трубы диаметром полдюйма.
• Секция 2, подача на выходы A, B и C, или 93,64 кубических фута в час, требует трубы диаметром три четверти дюйма.
