Как собрать шкаф с выдвижными дверями. Как самостоятельно собрать шкаф купе из готовой фурнитуры. Последовательность прикручивания задней стенки при сборке шкафа купе

Сегодня все желающие могут быстро и качественно собрать шкаф самостоятельно. Для этого нужно просто заказать все необходимые материалы, которые вы найдете в специализированных магазинах. Данный предмет меблировки очень популярен и имеет много существенных преимуществ. Чтобы установить его в своей комнате, необходимо знать пошаговую инструкцию по сборке шкафа.

Особенности

Прежде всего, необходимо определиться, какой именно шкаф подойдет для вашей комнаты. Современные покупатели отдают предпочтение шкафам-купе, поскольку они более функциональны.

Среди их основных преимуществ:

Повышенная вместительность и компактность конструкции. Мебель не выглядит громоздкой, но при этом в ней может поместиться достаточно большое количество вещей.
Шкаф-купе можно разместить в комнате любого размера, а также формы. Такой предмет меблировки может умело трансформироваться и подстраиваться под особенности вашего помещения.
Возможность зонирования помещения. С помощью данного предмета можно визуально разделить комнату на различные зоны. Чаще всего комнату делят на рабочую и зону отдыха.
Механизм двери. Для открывания шкафа-купе вам не потребуется дополнительное место.
Удобная сборка. Это можно сделать самостоятельно и без особых навыков.

В доме или квартире любой тип шкафа, будь то купе или распашной, занимает важное место. Благодаря этому предмету меблировки удалось найти достойное решение в вопросе максимальной функциональности в ограниченном пространстве.

Основным преимуществом шкафов является экономическое использование полезного пространства комнаты. Они многофункциональны, долговечны и удобны в использовании.

Также они являются неотъемлемой частью интерьера квартиры.

Как правило, он занимает все пространство от пола и до потолка, исключает наличие труднодоступных мест, в которых возможно скопление пыли и грязи. Это позволяет не только продлить срок службы шкафа, но и сохранить ваше здоровье.

При проектировании данного вида мебели учитываются все архитектурные особенности помещения. Это позволяет задействовать все углы, ниши и другие «мертвые зоны». Конструкция шкафа позволяет хранить в нем практически все, даже нестандартные по габаритам вещи.

Наибольшего эффекта использования полезного пространства помещения шкафа достигается благодаря применению раздвижных систем дверей. Данная система рассчитана на долговечную и бесшумную работу.

Благодаря возможности изготовления шкафа-купе на заказ у вас появляется неограниченный выбор, начиная от материалов изготовления и заканчивая конструкторскими решениями.

Шкаф должен быть максимально вместительным и функциональным. При выборе конструкции вы можете заказать нужное для вас количество выездных полочек, выдвижных ящиков, вешалок, корзин. При этом не стоит забывать и о свободном доступе к содержимому шкафа.

Современный рынок мебельных материалов позволяет использовать практически любые типы материалов.

Это позволяет проектировать шкаф, который гармонично сочетается с другими элементами интерьера помещения, не нарушая тем самым общую концепцию дизайна квартиры.

Главные правила

Для того, чтобы быстро собрать только что приобретенную вами мебель, необходимо строго придерживаться инструкции, которая предлагается производителем изделия.

Существуют некоторые основные правила монтажа корпусной мебели. Если строго следовать им, то любую вещь можно собрать в кратчайшие сроки качественно:

Не нужно вынимать из заводской упаковки все и сразу. При таких действиях вы можете смешать детали, и потом будет сложно разобраться, что к чему относится. Необходимо соблюдать строгую очередность. Несколько раз внимательно изучите заводскую инструкцию. Так вам не придется потом переделывать всю работу заново.
Настоятельно рекомендуем убедиться в том, что вся фурнитура на месте. Если какая-то деталь отсутствует, то собрать данный предмет меблировки вам не удастся. Фурнитура должна соответствовать заявленной цветовой гамме. Убедитесь, что направляющие ящиков имеют достаточно мягкий ход.

Необходимо собирать все поочередно, каждую секцию отдельно. Начинать работу лучше всего с днища. Только после его монтажа можно переходить к установке боковин.

Аккуратно откройте заводскую упаковку, все детали разложите на специальном столе и приготовьте необходимые инструменты.
На завершающем этапе монтажа нужно установить зеркальные двери. Таким образом вы сможете избежать их повреждений.

Материалы и отделка

В последнее время для производства качественных предметов меблировки наиболее часто применяют такой материал, как ЛДСП. Он состоит из древесной стружки, только достаточно крупной дисперсии. Для того, чтобы придать такой стружке форму листа применяют метод горячей прессовки. Связующим элементом выступают формальдегидные смолы.

Основное различие ДСП и ЛДСП в том, что второй материал покрывается специальной пленкой. Ее производят из бумаги и смолы меламиновой. Плита ЛДСП обладает хорошей плотностью. Именно из-за этого показателя она более крепкая и прослужит вам долгие годы.

Данный материал разнится по своему составу. Хотя некоторые покупатели считают, что он не имеет разновидностей.

Если разделять ЛДСП по покрытию, то можно выделить следующие виды:

шпонированный;
ламинированный;
черновой.

По своему составу они также разнятся.

Выделяются три основных сорта:

Для первого применяются опилки только высшего сорта. Поверхность такого изделия не имеет сколов и должна выглядеть просто безупречно. Для декорирования плиты используют шпон или специальная пленка.
На плите второго сорта могут присутствовать небольшие дефекты. Декорирование возможно, но применяется не очень часто.
Плиты третьего сорта имеют видимые дефекты. Декорирование отсутствует.

Стоит отметить, что ЛДСП огнеупорные, а также влагостойкие. Они способны выдерживать достаточно большие температуры. Чаще всего ЛДСП используют при производстве мебели, в частности, шкафов. Реже его применяют в качестве перегородок или для внутренней отделки. Состав материала позволяет хорошо удерживать гвозди или саморезы.

Предметы мебели из данного материала имеет достаточно много плюсов, если сравнивать его с другими материаламии.

Среди основных преимуществ отмечают:

Доступная стоимость.
Процесс изготовления не имеет особых сложностей.
Высокое качество материала.
Продолжительный срок эксплуатации.
Широкая цветовая гамма. Возможность дополнительного декорирования.
Сочетается с разнообразными материалами.

Предметы меблировки из ЛДСП прекрасно впишутся в любой стиль интерьера.

Стоит отметить еще одну особенность этих плит.

Они обладают звукоизоляционными качествами, а также способны сохранять тепло внутри помещения. При необходимости ими можно обшивать даже стены дома.

Необходимые инструменты

Никаких больших затрат для приобретения необходимого инструмента от вас не потребуется.

Для того, чтобы смонтировать шкаф, необходимо обладать стандартным набором инструментов:

специальный фиксатор для деталей;
электрический шуруповерт;
киянка из резины;
ключ-шестигранник;
строительный нож;
отвертка стандартная;
канцелярский нож;

сверла разных размеров;
электродрель;
шило;
бумага с мелкозернистой наждачкой;
строительный карандаш;
угольник;
для измерений понадобится рулетка.

Правильно предположить, какой именно строительный инструмент для сборки мебели вам понадобится, невозможно. Все зависит от сложности проекта.

Алгоритм монтажа

Предварительно нужно подготовить помещение, в котором вы хотите поставить шкаф. Далее необходимо еще раз убедиться, что у вас под рукой находятся все нужные инструменты и материалы.

Неопытному пользователю сборка мебели кажется достаточно простым делом. Только после того, как были допущены кажущиеся незначительными ошибки, проявляются различные дефекты установки :

Примыкание створок к двери очень слабое.
Скрип двери во время открывания.
Перекос деталей, который возникает в результате несовпадений отверстий.
Мебель шатается и стоит совсем неустойчиво.

Чтобы избежать эти неприятности, производить сборку желательно по строгой схеме.

Есть два вида монтажа – вертикальный и горизонтальный. Во втором случае намного реже происходит перекос деталей, которые соединяются.

Только если у вас высота потолков не достаточная, тогда сборка проводится в положении, когда шкаф расположен вертикально.

Первоначально к днищу необходимо прикрепить ножки и цоколь. Ножки нужны только в том случае, если пол под шкафом будет неровным. Затем можно приступать к непосредственной сборке основного корпуса. Для этого боковины крепко присоединяем к основанию. Для дополнительного укрепления конструкции прикрепляем стойку. Так боковины не будут крениться. Затем необходимо прикрутить детали, которые остались.

Разобравшись в своих чертежах и поняв, какая деталь от чего, начинаем сборку.

Подобрав диаметр сверла для отверстий под комформаты, взяв в руки дрель, начинайте сверлить отверстия. Сверлите отверстия симметрично, чтобы не испортить внешний вид шкафа.

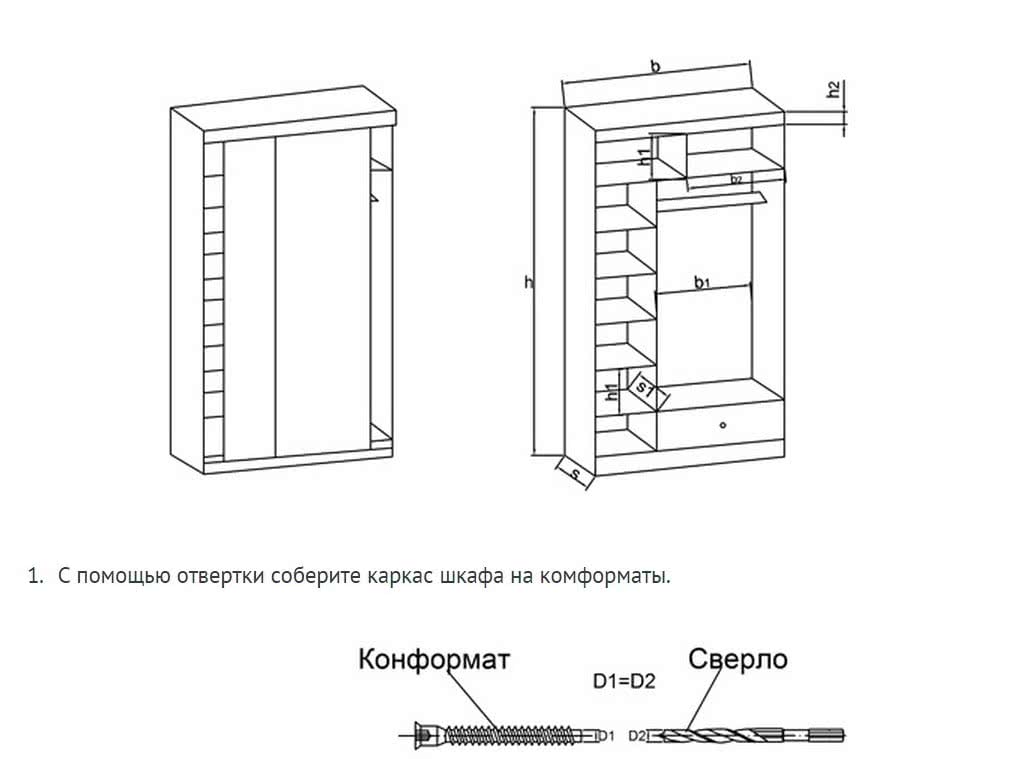

С помощью отвертки соберите каркас шкафа на комформаты.

Далее необходимо укрепить двери навесами (если система дверей обычная) или прикрутить направляющие (если у вас двери-купе).

Затем в тех местах, где будут полки и ящики, сделайте разметку под полкодержатели и направляющие для ящиков. Разметка должна быть точной, чтобы полки и ящики не были наперекосяк, а шли параллельно.

Выполнив разметку, просверлите соответствующие отверстия и прикрутите полкодержатели и направляющие для ящиков.

Собрав шкаф, доведите его внешний облик до идеала. Как видите, не хватает кромки по швам ДСП. Возьмите в руки утюг и полотенце. Аккуратно приложите кромку к ДСП и через полотенце клейте её утюгом.

Наклеив кромку, возьмите в руки острый нож и аккуратно, не спеша, начинайте обрезать лишний край.

Напоследок наденьте заглушки на комформаты.

Теперь вас можно поздравить! Вы стали обладателем прекрасного шкафа, сделанного своими руками.

Используя эту инструкцию и свою фантазию, вы можете самостоятельно сделать шкаф с подсветкой внутри, со встроенными светильниками, или с обычным зеркалом на дверях. Набравшись смелости, вы способны создать шкаф любого дизайна и сложности. Ничего трудного, как вы видите, в этом нет!

Комментарии12

anonym anonym
anonym anonym
anonym anonym
anonym anonym
anonym anonym
anonym anonym
anonym anonym
anonym anonym
anonym anonym
anonym anonym

Еще на тему

27 февраля 2009 г. в 16:05
10 февраля 2017 г. в 06:00
19 апреля 2010 г. в 08:59

На сегодняшний день каждый желающий может сделать шкаф купе своими руками, заказав все нужные материалы в специализированных компаниях. Этот предмет мебели является одним из наиболее популярных, так как обладает целым рядом преимуществ. Если вам тоже хочется установить в своей квартире это удобное хранилище для разных вещей, вам нужно дочитать до конца эту статью, и вы узнаете, как собрать шкаф купе самому.

Преимущества и недостатки самодельной мебели

Приобрести или заказать готовый шкаф гораздо проще, чем собрать его своими руками, но на самом деле в этом нет ничего сложного. Самостоятельная сборка по чертежам обладает рядом преимуществ, таких как:

Экономия до 10% денежных средств, которые вы бы отдали специалистам за сборку.
При сборке мебели своими руками она будет в полной мере отвечать вашим требованиям.
В дом не придется пускать посторонних людей.
Собрать мебель вы можете в то время, которое удобно вам, а не сборщикам.
В глазах друзей и близких ваш авторитет, как мастера на все руки, возрастет.

При самостоятельной сборке шкаф по чертежам или фото не забывайте, что есть у этой работы и некоторые недостатки, а именно:

Невозможно избежать непредвиденных затрат, которые связаны с покупкой материалов, которые вы можете по ошибке испортить. Также вам потребуется набор специальных инструментов.
Отсутствие помощника, который поможет вам, когда в этом будет необходимость (подержать полочку, подать саморез).
На сборку своими руками требуется время, которого у вас уйдет в разы больше, чем у опытного специалиста.

Если все перечисленные трудности вас не отпугивают, и вы решительно настроены, давайте более детально разберемся в том, как собрать шкаф купе самостоятельно?

Выбор места и определение размеров

Определитесь, где вы установите будущий шкаф, и сделайте замеры. Для этого вам понадобится некоторый набор принадлежностей:

рулетка;
бумага;
отвес;
карандаш.

Для начала необходимо измерить расстояние между двумя стенами, где будет установлен шкаф. Замеры следует делать снизу и сверху, для большей точности. Также следует определить расстояние от пола до потолка слева и справа, выяснив высоту мебели. Делать это необходимо с двух сторон, так как далеко не всегда стены достаточно ровные. Необходимо примерно определить глубину шкафа. На бумаге следует нарисовать прямоугольник и записать размеры будущей мебели. Точные размеры потребуются позже.

Эскиз шкафа-купе

Посетите несколько мебельных магазинов, взяв с собой лист с замерами. Посмотрите на разные модели шкафов и определитесь, какой конкретно вы хотите изготовить своими руками. Также можно посмотреть фото на нашем сайте. У продавцов в магазинах вы можете узнать специфику применяемых материалов, фурнитуры и комплектующих. Если времени на это не хватает, пригласите домой дизайнера. За определенную плату вас проконсультируют по материалам и создадут эскиз будущей мебели.

Подробный чертеж

Для создания подробного чертежа вам понадобится школьный навык черчения или какая-нибудь компьютерная программа для проектирования мебели. Необходимым ПО владеют далеко не все, поэтому всегда можно выбрать первый вариант.

На листе бумаги формата А3 следует сделать чертеж будущего шкафа, четко начертив все детали и указав их размеры. При этом учтите, что от стенок следует сделать отступ примерно по 1 см, а от потолка отступить не меньше 3 см и от пола – не менее 10 см. Это требуется для того, чтобы шкаф в собранном виде вписался в предусмотренную нишу. От пола необходимо отступить для того, чтобы шкаф стоял на специальных ножках с регулировкой по высоте. После нанесения на бумагу всех полочек и ящиков все детали следует распределить в таблицу, указав все размеры.

Изготовление элементов шкафа

Имея на руках подробный чертеж будущей мебели, обратитесь в компанию, специалисты которой вырежут для вас из ДСП, зеркала или стекла нужные вам детали. Также вы можете приобрести все запчасти, фурнитуру и материалы, которые могут потребоваться.

Из дополнительных материалов для сборки шкафа-купе своими руками по фото или чертежу вам потребуются следующие:

конфирматы, называемые евровинтами;
сверло для евровинтов;
универсальный шуруп с потайной головкой 2,5х12 мм;
регулируемые ножки;
мебельные уголки для полочек;

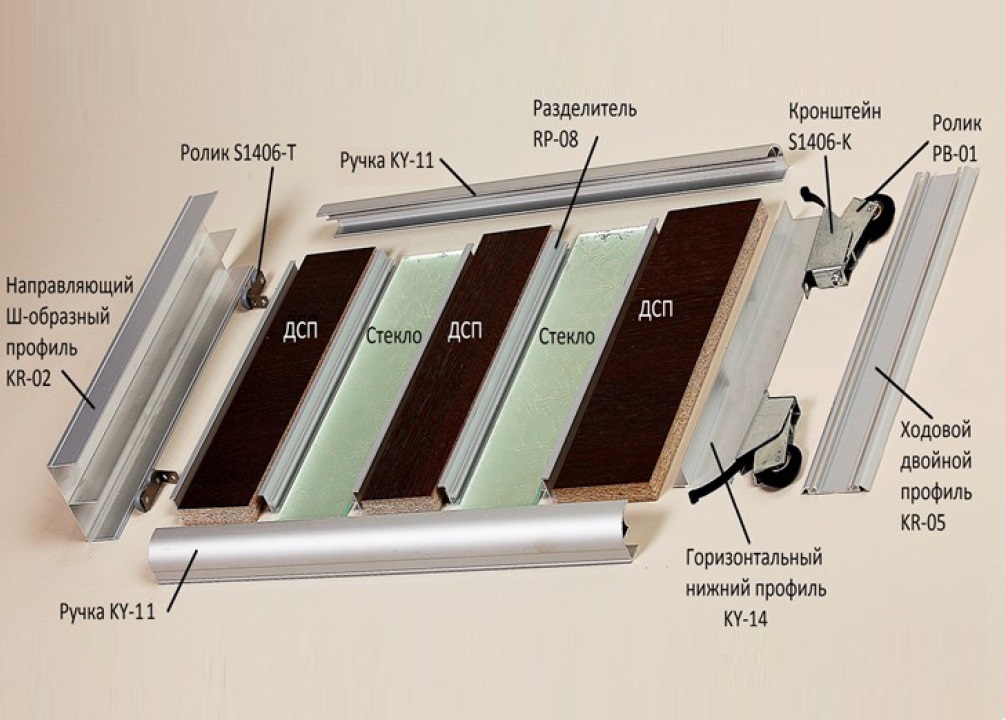

система открывания дверей.

В последнее время возросла популярность на систему верхнего навешивания дверей, однако лучше выбирать привычный алюминиевый механизм, ставший традиционным.

Сборка шкафа

Из всей фурнитуры и деталей, которые вы получите, нужно будет своими руками сделать шкаф купе по фото. За день вряд ли удастся все сделать, так как процесс достаточно трудоемкий. Для сборки вам потребуется следующий комплект инструментов:

строительный уровень;
рулетка;
карандаш;
шуруповерт.

Установка дна

Сборка всегда начинается с установки дна. На нижней части, обращенной к полу, нужно установить ножки в два ряда по 3 штуки. Их следует надежно крепить при помощи шурупов. Ближний ряд ножек нужно разместить по оси движения дверных полотен. Переверните конструкцию и задвиньте в подготовленную нишу, где планируется установить шкаф. При помощи строительного уровня и ножек с возможностью регулировки выровняйте конструкцию в горизонтальной плоскости. После этого основание следует выдвинуть для последующей сборки.

Крепление ботовых стенок

К потолку шкафа при помощи конфирматов следует прикрепить боковые стенки. Должна получиться конструкция П-образной формы, которую необходимо поставить на предварительно подготовленное основание, и закрепить снизу конфирматами. Собирать шкаф необходимо в том положении, в котором он будет стоять в вашей нише.

Установка задней части

Необходимо взять заднюю шкаф будущего шкафа-купе и прикрепить ее к общей конструкции шурупами. Для повышения жесткости каркаса можно при помощи евровинтов закрепить несколько полочек, а к ним прибить заднюю стенку. Полученный каркас можно аккуратно вставить в нишу.

Полки

Используя купленные в магазине уголки, закрепите полки. Для этого нужно прикрепить уголки и установить на них вырезанные полочки, а также установить ящички выдвижной конструкции.

Навешивание дверей

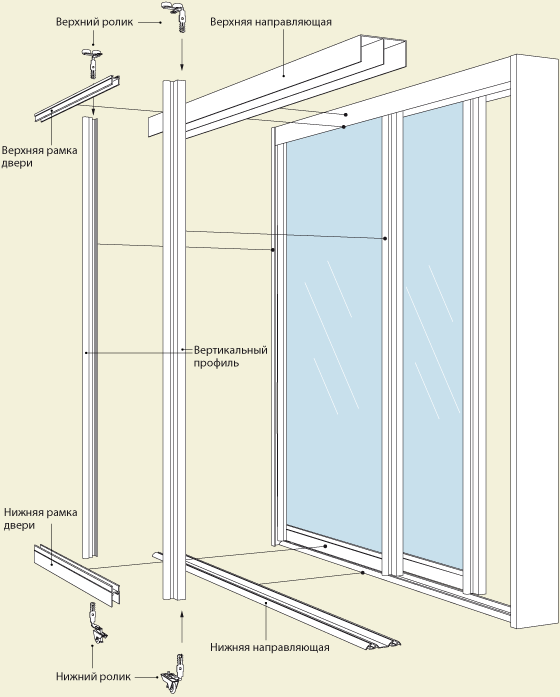

Раздвижные двери необходимо устанавливать в самом конце. Нужно выровнять внешнюю кромку алюминиевых направляющих и прикрепить их снизу и сверху к основанию мебели. По одной нужно вставить двери: сперва заведите верхнюю часть в направляющую, установленную сверху, а потом поставьте на нижнюю направляющую нижний ролик.

Итак, ваш шкаф теперь должен быть полностью готов, и вам остается наполнить его полезными вещами.

На самом деле самостоятельно собрать шкаф купе не так уж и сложно, если придерживаться определенной последовательности.

Сборка корпуса шкафа купе основные принципы

Определитесь как будете собирать шкаф купе — в лежачем или стоячем положении

Возьмите одну из крайних бытовых стенок шкафа и поднимите ее так, как будто поднимаете собранный шкаф, учтите, что высота шкафа купе будет выше при накладной крыше.

Если боковая стенка не задевает углом потолок, то шкаф можно собирать в лежачем положении, что облегчит прибивание ДВП, да и вовсе шкаф купе будет собрать совсем просто.

Установите наконечники или врезные оборы в боковые стенки

Перед сборкой шкафа купе детали разложить по порядку использования при сборке, вбить наконечники или вкрутить врезные опоры в боковые стенки.

Для чего же нужны наконечники или опоры — если боковые стенки установить сразу на пол, то при мытье полов, будет непосредственный контакт ДСП с водой и, соответственно, произойдет отслоение кромки и разбухание ДСП.

Установите опоры пластиковые регулируемые

Опоры пластиковые такие же, как в кухнях, и позволяют регулировать шкаф купе по высоте при сборке. Кроме этой функции, при нагрузке шкафа купе, опоры не дадут провалиться и сломаться дну шкафа купе.

Хотя есть и другой подход: боковины опираются на дно шкафа, а дно на цокольную коробку или ставится сразу дном на пол. Такие конструкции вы также можете встретить.

Размер отступа опор от задней кромки дна зависит от ширины плинтуса и равен около 50 мм. К передним опорам на клипсах пристегивается цоколь, все очень похоже как на кухне. Кстати, цоколь также является дополнительной опорой для дна шкафа купе.

Глубина установки передних опор зависит от того, насколько вы хотите «притопить» цоколь, обычно около 30 мм.

Последовательность сборки корпуса шкафа купе

Шкаф необходимо начинать собирать с соединения боковой стенки с дном. Для начала собрать конструкцию согласно рисунку. Данная конструкция имеет уже определенную устойчивость и жесткость. Если не следовать этому правилу, то боковые стенки и шкафа купе накренятся и вырвут конфирматы, переломав при этом дно и перегородки.

Последний устанавливаемый элемент – это крыша шкафа.


Рис. 8. Установка крыши шкафа купе

Прибивание задней стенки ДВП к шкафу купе

Последовательность прикручивания задней стенки при сборке шкафа купе

ДВП прикручивается по периметру шкафа, к промежуточным вертикальным стенкам и горизонтальным стенкам.

Перед прикручиванием ДВП необходимо выставить шкаф по диагонали, чтобы диагональ А=В. Расхождение по диагонали допускаются максимум 5 мм, иначе будут проблемы при установке ящиков и створок.

ДВП начинать крепить по верху, проверить диагонали. Если диагонали неровные, то выровнять небольшим нажатием на боковую стенку.

После проверки диагоналей закрепляем один из углов и снова проверяем диагонали. Если диагональ «ушла», то угол откручиваем и выставляем диагонали заново. Далее прикручиваем ДВП по периметру шкафа и осям деталей внутреннего наполнения. Шаг прикручивания 150 -200мм.

В нижней направляющей достаточно сделать 2 -4 отверстия по оси.

Крепление верхней и нижней направляющих для дверей купе

Сначала крепим верхнюю направляющую, таким образом, чтобы она не выступала за боковую стенку шкафа купе.

Чтобы сэкономить на сборке шкафа-купе, не обращаясь к специалистам, можно сделать это самостоятельно. В комплект мебели, кроме всех деталей, должна быть инструкция как собрать 3-х дверный шкаф-купе, которая поможет собрать шкаф правильно и быстро.

Необходимые инструменты

Практически в каждой модели шкафа в комплекте идут необходимые болты, гвозди и шайбы, но вот инструменты необходимо подготовить самостоятельно. Чтобы -купе, вам потребуются следующие инструменты:

Отвертка крестовая.
Бита PZ2.
Отвертка прямая.
Шуруповерт или дрель.
4 мм сверло по металлу.
Молоток.
Уровень.
Плоскогубцы.
Канцелярский нож.
Шестигранный ключ.

А также могут потребоваться дополнительные детали для сборки 3-х дверного шкафа-купе. Например, если полы неровные, необходимо заранее подготовить подложки. В зависимости от модели может потребоваться конфирматное и 6 мм сверла.

Основы сборки

Существуют стандартные правила сборке шкафа-купе:

Не стоит распаковывать все детали сразу, иначе можно запутаться и на поиск необходимой детали уйдет много времени.
Необходимо внимательно изучить инструкцию, как собрать 3-х дверный шкаф-купе, прежде чем приступать к сборке.
Убедитесь, что все комплектующие на месте и подходят по размерам и цветовой гамме.
Сборка производится поэтапно, начиная с днища шкафа.
Зеркала и стекла устанавливаются в самую последнюю очередь.
Пространство для шкафа должно быть выбрано точно по размеру и не иметь проемов или других препятствий при его установки.

Пример сборки на примере шкафа-купе «Бася»:

Этапы сборки

В первую очередь собирается каркас. Необходимо соединить элементы каркаса. Для этого необходимо вставить чопики в подготовленные отверстия и в них вкрутить конфирматы, с помощью которых закрепляется каркас. Соединять детали шкафа удобнее в лежачем виде. Начинать стоит с нижней полки, так сказать, дна шкафа.

После того, как каркас готов, приступаем к размещению перегородок трехдверного шкафа. Определиться, где в перегородках верх, а где низ очень просто, так как в нижней части перегородки предусмотрены отверстия для шкантов. На нижней полке (дне шкафа) также предусмотрены несквозные отверстия, в которые и вставляются шканты, и только потом устанавливаем на них перегородки. Стоит заметить, что изначально не стоит закреплять конфирматы до конца, необходимо оставить свободный ход.

Чтобы предать конструкции жесткости и защитить ее от расшатывания, необходимо установить . Стенку необходимо укреплять ламинированной стороной наружу. Крепится стенка небольшими гвоздиками, которые вбиваются по всему периметру шкафа.

Для каждой полки подготовлены специальные отверстия, в которые необходимо установить уголки или другие крепления, предусмотренные в комплекте и именно на них и нужно установить у полки. производится с помощью уголков или на конфирматы.

После этого можно устанавливать шкаф. Тут важно выровнять конструкцию и только после этого необходимо закрутить все крепления до конца. Чтобы при эксплуатации шкафа двери свободно открывались и не заедали, необходимо выровнять его при помощи уровня. После этого необходимо установить направляющие рельсы для дверей шкафа. С помощью шуруповерта делаются отверстия для креплений по всему периметру рельсов. Отверстия должны иметь фаску для завинчивания шурупов заподлицо и на каждую планку понадобиться сделать по 4 отверстия. Первую необходимо закрепить нижнюю рельсу.

Для верхнего рельса необходимо делать отверстия в шахматном порядке в обоих планках. Для крепления планок в комплект шкафа-купе входят шурупы. Расстояние от переднего торца верхней крышки до начала кромки рельса должно быть не менее 3 мм.

Следующим этапом является установка штанг и фурнитур внутри шкафа. В первую очередь размечаем места крепления для держателей, просверливаем отверстия и закручиваем саморезы. Важно правильно установить крепления для штанг, чтобы они были ровными. Правильно установлены крепления или нет, можно проверить с помощью уровня.

Заключительным этапом является установка дверей. Устанавливать двери необходимо начинать сверху, для чего в верхние рельсы вставляем двери, а потом концевые ролики размещаются в желобе нижнего рельса. Таким образом, по порядку вставляются все 3 двери, главное, не перепутать лицевую и внутреннюю стороны.

этапы и необходимые инструменты для сборки

Самостоятельная сборка шкафа-купе – не такое сложное занятие, как может показаться с первого взгляда. Достаточно иметь под рукой инструкцию от производителя, а также минимальный набор инструментов, который, как правило, есть в распоряжении каждого домашнего мастера. А чтобы не упустить из поля зрения ни одного важного нюанса, стоит внимательно ознакомиться с рекомендациями ниже.

Такой компонент интерьера, как шкаф-купе, обязательно должен присутствовать в каждом доме.

Особенности шкафа купе
Как самому собрать шкаф
- Какие инструменты нужны
- Подготовка перед сборкой
Инструкция по сборке шкафов купе
- Цоколь
- Корпус
- Установка задней стенки
- Монтаж полок и направляющих
- Установка дверей
Где можно поставить шкаф
Видео: инструкция по сборке шкафа-купе
50 вариантов дизайна шкафов-купе в интерьере

Особенности шкафа купе

Между собой шкафы-купе различают по конструкции, они бывают:

Встроенные.
Корпусные.

Его наличие позволит сохранить свободное место в помещении.

Как понятно из названия, основная разница – в способе расположения такой мебели. Для корпусного шкафа достаточно наличия свободной стены любого помещения, встроенный шкаф должен устанавливаться в отдельной стеновой нише.

Нет никакой сложности в том, чтобы сделать и собрать его самостоятельно.

Самая главная возможность, которую шкаф купе предлагает каждому своему владельцу – спланировать и изготовить модель под свои личные потребности, продумать каждый отдельный элемент оснащения. Если еще и сборку произвести своими руками, можно в весьма ограниченном бюджете получить отличный функциональный предмет мебельного интерьера.

Выполненная собственными силами, работа не только принесёт гордость и удовольствие, но и позволит сэкономить на услугах специалиста.

Как самому собрать шкаф

Самое главное перед началом сборки любого шкафа купе – должна быть подробная инструкция по сборке шкафа от производителя. Особенно если речь идет о шкафе со множеством внутренних полок, перегородок и отсеков для хранения вещей.

Для сборки приобретённого шкафа необходимо соблюдать инструкцию, приложенную к изделию поставщиком.

Как не совершить ошибок и собрать шкаф купе из готовой фурнитуры, внимательно разберем далее.

Какие инструменты нужны

Имея перед собой четкий план действий в форме инструкции, необходимо также проверить наличие следующего инструмента:

Молотка (резинового и металлического).
Рулетки.
Строительного уровня.
Отвертки, подходящей под шляпку крепежа (чаще всего мебельные шурупы изготавливаются под крест или шестигранник), либо шуруповерта с набором подходящих бит.
Линейки и разметочного карандаша.
Сверла по металлу и дереву (под размер крепежа) – если производителем предварительно не предусмотрены посадочные отверстия.

Обратите внимание! В инструкции производителя для каждой конкретной модели должен быть указан необходимый минимум инструмента для сборки.

Подготовка перед сборкой

Перед началом сборки рекомендуется проверить комплектность составных частей будущего шкафа и крепежа для его сборки.

Нужно тщательно изучить руководство и удостовериться в том, что в комплекте есть все материалы и фурнитура.

Целостность каждого отдельного элемента конструкции нужно проверять еще на этапе приема.

Итак, если необходимый инструмент подготовлен, комплектность проверена, можно приступать к сборке.

Ни к чему распаковывать всё одновременно и мешать детали из нескольких упаковок.

Инструкция по сборке шкафов купе

Очень важно не отступать от порядка сборки шкафа купе, ведь при неправильном монтаже, особенно если речь идет о внутренних элементах, может потребоваться полный разбор всей конструкции.

Зеркальные элементы необходимо устанавливать в самом конце, иначе можно их поцарапать или разбить.

Собирается шкаф купе в следующем порядке:

Цоколь.
Корпус.
Задняя стенка.
Монтаж внутренних элементов и направляющих для дверей.
Установка дверей.

Рассмотрим каждый пункт по отдельности.

Ничего не должно затруднять процесс сборки, а все требуемые инструменты и материалы должны быть поблизости.

Цоколь

Цоколь устанавливается в случаях, когда шкаф купе стоит на ножках, и используется больше для обеспечения эстетичного внешнего вида.

Так как короб довольно габаритный, ножки располагаются по 3 штуки в ряду через каждые 75 см.

Важно! Рекомендуется устанавливать ножки на расстоянии около 80см друг от друга, чтобы обеспечить устойчивость всей конструкции шкафа.

Цоколь может быть установлен как поверх нижнего уровня нашего шкафа, так и под ним. Оба варианта одновременно часто применяются, и конечный выбор наиболее подходящего остается за изготовителем шкафа.

Важно учесть, что сборку деталей шкафа легче выполнять на полу, разложив их на ровной плоскости.

Как в фронтальном, так и в нижнем варианте исполнения цоколь рекомендуется крепить на мебельные шурупы для надежной фиксации.

Корпус

Скрепив меду собой ножки, деталь нижнего основания и цоколь, можно переходить к сбору основного «скелета» нашего шкафа — корпуса.

На этом этапе нужно проследить, чтобы каркасные детали находились по отношению друг к другу под углом 90 градусов.

Обратите внимание! Перед начало сборки корпуса важно убедиться с помощью строительного уровня в том, что основание шкафа выровнено относительно поверхности пола.

Правильная последовательность сборки корпуса такая:

правая сторона;
левая сторона;
середина;
крышка.

Можно начинать сборку и с левой стороны, однако общее правило — сначала собираются боковые стойки, затем средняя, затем крышка. Потому рекомендуется производить монтаж вдвоем, чтобы иметь возможность контролировать всю конструкцию от распадания в разные стороны.

В соответствии с чертежом, монтируются внутренние перегородки и полки.

Важно! Чтобы прикручивать крышку было удобно, рекомендуется оставлять свободное место от уровня потолка в 100мм и более.

После сбора «скелета» мебели приступают к установке задней стенки.

Установка задней стенки

Еще с советских времен задние мебельные стенки было принято прибивать гвоздями, и в настоящее время многие производители до сих пор используют данный способ. Лучше его избежать, приобрести достаточное количество мебельных саморезов небольшого диаметра. Это позволит навсегда забыть о риске повредить крепление задней стенки к основанию.

Основной корпус шкафа собран, и пришло время прибить заднюю стенку.

Если производить монтаж стенки к шкафу неудобно в стоячем положении, это можно сделать, положив корпус на пол — в собранном состоянии геометрия шкафа уже не может быть нарушена.

В некоторых случаях, прежде всего при монтировании шкафа в нише, установку задней стенки заменяют на окраску стеновой поверхности краской, не оставляющей следов после высыхания.

Прибивать стенку следует небольшими гвоздиками 3 см.

Монтаж полок и направляющих

Закончив основной фронт работ по сборке, можно переходить к формированию внутреннего оснащения. Согласно имеющейся инструкции по сборке, двигаясь от одного края к другому, производим установку полок. Они могут крепиться к корпусу шурупами, либо устанавливаются на металлические полкодержатели, которые в свою очередь предварительно закрепляются в специально подготовленных для них отверстиях.

Готовый каркас шкафа устанавливается на место, и производится монтаж рельсового механизма.

Штанги для вещевых вешалок вставляют во фланцы, идущие в комплекте.

Важно! Необходимо точно соблюдать одинаковую глубину и высоту установки обоих фланцев.

Для установки выдвижных шкафов производим предварительное крепление направляющих их механизмов к его стенкам, здесь также важно соблюдать одинаковый уровень монтирования обеих частей.

Сначала прикручивается верхняя направляющая, а затем нижняя.

Установка дверей

Полностью собрав каркас шкафа и его внутренности, переходим на финишную прямую — к установке дверей. Первым делом устанавливаются направляющие для них.

Последними устанавливаются раздвижные двери.

Устанавливаем их согласно инструкции, либо если требований производителя на этот счет нет, верхний ярус направляющих монтируются вровень кромки, нижний — отступая от ее края на 8-15мм. Главное требование — обеспечить двери строго перпендикулярное расположение относительно плоскости основания шкафа.

Обратите внимание! Критически важно смонтировать направляющие на правильном расстоянии друг от друга.

Далее если дверные рамы нашего шкафа уже собраны, просто устанавливаем двери на свое место. Либо производим монтаж рамы — между собой крепятся три стороны, кроме боковой. В свободное пространство заводится материал дверной панели, затем конструкция завершается установкой четвертой стороны.

Обязательно проверьте плавный ход двери и ее работоспособность, чтобы заранее устранить все недочеты.

Не стоит забывать о необходимости приклеивания демпферной ленты на боковую поверхность двери.

Когда дверь готова к установке, заводим ее максимально вглубь верхней направляющей, и вставляем в нижнюю.

Финальный этап – проверка легкости и плавности движения двери по направляющим.

Возможно, на сборку уйдет больше времени, чем вы планировали, но зато ваш дом украсит вот такой современный шкаф-купе, сделанный своими руками.

Где можно поставить шкаф

Внимательно изучив предлагаемую подробную инструкцию по сборке шкафа купе, многие часто задаются вопросом, где же лучше всего установить свой шкаф.

Максимально функционально купе смотрится в следующих случаях:

при установке в стеновой нише прихожей;
при использовании в комнате напротив спальной кровати;
как самостоятельное место для хранения в гостиной.

Удобные и вместительные конструкции соберут в себе вещи всех членов семьи, занимая при этом совсем небольшое пространство в помещении.

Во всех случаях шкаф купе окажется отличным решением для эргономичного размещения великого множества личных вещей и аксессуаров. А благодаря своему привлекательному внешнему виду, такая мебель станет еще и стильным предметом любого интерьера.

Пройдя все этапы схемы сборки шкафа купе, можно стать обладателем многофункциональной мебели, которая при должном отношении прослужит не один год.

Видео: инструкция по сборке шкафа-купе

50 вариантов дизайна шкафов-купе в интерьере

Инструкция по сборке встроенного шкафа IDAW

Перейти к содержимому

Инструкция по сборке встроенного шкафаAdmin#Idaw2023-03-07T10:19:26+00:00

Инструкция по сборке встроенного шкафа

PDF

Пожалуйста, найдите время, чтобы прочитать инструкцию. Пожалуйста, не переходите только к картинкам! Это заметно вам, когда вы его настроите. Спасибо 🙂

Из соображений безопасности и практичности обратите внимание на следующее:

Во избежание повреждения материала и несчастных случаев шкаф должен собираться двумя людьми .

Кроме того, IDAW не несет ответственности за любой ущерб, причиненный после доставки или во время сборки. После того, как товары были выгружены и получены, забота о них лежит на покупателе. Прежде чем приступить к установке, заказчик обязан собрать всю полезную информацию для сборки, используя видео и инструкции по сборке, предоставленные IDAW. Также напоминаем, что на этапе установки должны соблюдаться все правила безопасности, действующие в соответствующих странах . Поэтому будет необходимо использовать все необходимые средства индивидуальной защиты, чтобы гарантировать безопасную сборку .

Любая несанкционированная модификация конструкции шкафа и его компонентов или любое неправильное использование продукта автоматически аннулирует гарантию на продукт, поскольку наши шкафы должны быть установлены в соответствии с предоставленными инструкциями и с соблюдением их нормальной работы и использования. IDAW не несет ответственности за ущерб, возникший в результате неправильного использования или модификации продукта.

Ящики (с 2 или 3 ящиками), комод, тумбочка и комод с 7 ящиками поставляются заказчику в собранном виде. Покупатель ни в коем случае не должен разбирать ящики, а просто должен следовать инструкции по сборке; в противном случае гарантия на товар будет потеряна. Если клиенту необходимо разобрать ящики, необходимо будет связаться с нами по электронной почте [email protected], объяснив причину такой необходимости и ожидая инструкций нашей команды, как действовать дальше.

Важная информация о изготовленном на заказ шкафе глубиной 45 см или меньше.
Обычно наш шкаф не нужно крепить к стене, так как он довольно тяжелый и устойчивый.
В некоторых случаях из-за уменьшения глубины и увеличения высоты их необходимо крепить к стене. Лицо, производившее установку, перед установкой двери должно закрепить ее на стене во избежание риска падения вперед.

Пожалуйста, откройте пакеты в указанном порядке. Это поможет вам избежать сложностей при сборке!

Открывая упаковку с металлическими деталями, мелкими деталями и фурнитурой, следите за тем, чтобы ни одна деталь не была утеряна, так как детали подсчитаны точно и доступны только в количестве, необходимом для сборки.

Если вы также заказали светодиодные светильники, обратите внимание на следующее перед установкой:

Горизонтальная сенсорная светодиодная планка с датчиком движения (см. видео) устанавливается под крышкой шкафа вверху (внутри шкафа). Используйте для этого два прилагаемых винта.

Вертикальная светодиодная планка (в разделительной боковой панели) (см. видео) устанавливается во внутреннюю щеку, в которой на заводе для этого предусмотрена фрезеровка. В нашем видео вы можете увидеть, как собрать его с уже подготовленным отверстием в боковой панели перегородки шкафа; однако гораздо проще установить на перегородку шкафа , лежащую на полу или на столе. Обязательно начните сверху, на 2,5 см ниже конца боковой перегородки, на которую впоследствии будет крепиться верхняя крышка шкафа, когда будете вставлять вертикальную светодиодную планку в горизонтальную боковую перегородку шкафа. Так как одинаковая длина светодиодов используется для разной высоты шкафа, может случиться так, что небольшая часть нижней вертикальной светодиодной полосы будет закрыта основанием шкафа.
Для правильной работы датчика движения он всегда должен располагаться вверху.

Горизонтальные светодиодные полосы: для кабеля питания необходимо просверлить отверстие в верхней крышке шкафа слева за пределами места, где должна быть закреплена светодиодная планка, чтобы кабель питания можно было провести сверху и сзади шкафа. к розетке.

После того, как вы собрали весь шкаф, сбросьте светодиоды, пока двери закрыты. Закройте двери шкафа, затем выключите и включите общий электрощит дома, чтобы датчики работали правильно, когда вы открываете двери.

Обратите внимание, что должно быть место для трансформатора светодиодных систем! Проще всего разместить узкий трансформер за боковой перегородкой, если между одной из боковых стенок, разделяющих шкаф, и стеной за боковой крышкой (при заказе встроенного шкафа) остается не менее 3 см. В качестве альтернативы его можно разместить за спинкой шкафа, если шкаф можно установить на расстоянии ок. на 2 см вперед. Третий вариант для отдельно стоящего шкафа, как и для встроенного шкафа, заключается в размещении трансформатора на верхней части крышки шкафа: Однако это возможно только в том случае, если помимо необходимого сантиметра, необходимого для конструкции, имеется около 2 см больше места до потолка. Последний вариант — вырезать вырез для трансформера в задней части шкафа: Преимущество этого варианта в том, что он легко доступен.

В случае углового решения с 2 линейными шкафами (один глубиной 45 см, а другой глубиной 61 см):

Шкаф глубиной 61 см стоит прямо у угловой стены. В этом шкафу дверь последнего модуля (с обычными петлями и без ручек) не годится.
Для другой двери этого модуля предусмотрены петли с открытием на 180° (обратите внимание: они не поставляются в собранном виде).
Петли легко вставляются и должны быть прикреплены к дверям с помощью молотка. Гардеробы глубиной менее 45 см необходимо крепить к стене, чтобы обеспечить большую устойчивость и безопасность.

В случае углового модуля 108 x 108 см:

Для сборки углового модуля внимательно посмотрите видео по этой ссылке; ниже мы повторяем лишь несколько основных моментов.

Внимание : Прежде чем приступить к сборке углового шкафа-купе, необходимо также посмотреть более подробное видео по сборке линейного шкафа-купе и ознакомиться с общей инструкцией.

Чтобы собрать этот шкаф, вы можете начать с углового модуля, а затем продолжить с другими линейными модулями по бокам угла. Или также можно установить угловой модуль, начиная с линейного модуля, который был собран ранее.

Внимание : Если вы хотите вставить платяную штангу под верхнюю часть углового модуля, действуйте следующим образом (см. видео):
Сверлом на 8 мм проделайте отверстие в верхней части со стороны, обращенной потолок. Затем вставьте винты.
Если у вас мало места над шкафом, привинтите держатели для платяной штанги, прежде чем крепить верхнюю часть к шкафу.

Теперь соберите угол, как показано на видео:
1) Сначала возьмите две детали, образующие угол, и соедините их с помощью прилагаемых штифтов и деревянных штифтов.

Внимание: В конце сборки важно, чтобы предварительные отверстия, которые будут использоваться для крепления полок, располагались в угловом компоненте справа, как показано на фото и видео .

Поместите самую длинную часть углового основания на землю. Вставьте уголок в основание и зафиксируйте его штифтами и дюбелями.

2) Этот шаг должен выполняться вдвоем с максимальной осторожностью и вниманием!

Если расстояние между верхней частью и потолком превышает 2,5 см, действуйте следующим образом: Сначала вставьте заднюю панель, затем вставьте самую длинную верхнюю часть и приподнимите ее настолько, насколько это необходимо, чтобы зацепить ее за штифты. и деревянные булавки. Продолжайте вставлять левую боковую панель углового модуля.

Если у вас есть 1 см пространства между шляпой и потолком, выполните следующие действия: Сначала вставьте заднюю панель, затем вставьте самую длинную верхнюю часть и зацепите ее только за деревянные штифты (без использования металлических штифтов). При соединении прямой пластины с 4 отверстиями закрепите верхнюю часть уголком. Это полезно для стабилизации верхней части и угла, поскольку штифты не используются. Продолжайте вставлять левую боковую панель углового модуля.
Внимание: Пока левая боковая панель углового модуля не установлена, верхняя часть подвижна; поэтому обратите особое внимание на этом шаге.

3) Приступить к сборке правой части уголка.
Вставьте меньшее основание и прикрутите его к большему основанию; затем вставьте заднюю панель. Наконец, вставьте верхнюю часть и привинтите ее к уже установленной верхней части.

Внимание : Размер самого маленького углового основания около 47 см (видео). Его не следует путать с основанием возможного линейного модуля шириной 43,2 см / 50,2 см.

Продолжайте сборку остальных частей модуля.

Внимание: на видео сборки видно, что левая дверь имеет профиль (см фото). Это видео относится к старой угловой модели, и в настоящее время левая дверь поставляется без этого профиля.

Для угловых дверей предусмотрены петли с открытием на 180° (обратите внимание: они не поставляются в собранном виде).
Петли легко вставляются и должны быть прикреплены к дверям с помощью молотка.

– – 1 – –
Распакуйте боковую перегородку шкафа (A) (все боковые перегородки одинаковые). Сначала прикрепите выравнивающие ножки (см. фото) к первой левой боковой панели перегородки только со стороны, обращенной внутрь шкафа (с правой стороны). Соберите выравнивающие ножки , как показано на рисунке (справа). ВАЖНО : Приклейте обычный мебельный войлок (не входит в комплект) к нижней части регулировочных ножек, чтобы шкаф не царапал пол при перемещении. (видео)

Если нет отверстий для регулировочных ножек:
С помощью линейки отметьте точки крепления ножек; помогите себе, обратившись к базе (или к вершине, как на видео).
Сверлом с наконечником 9 мм сделайте отверстия для ножек.

Вверните четыре штифта (см. фото ниже) в указанные отверстия. Сначала вверните штифты до упора, а затем немного поверните их назад, пока два отверстия не будут расположены вертикально (см. фото со стрелками ниже). Пожалуйста, действуйте точно, чтобы их можно было легко подключить позже. (видео)

– – 2 – –

Распакуйте основание (F) и верхнюю крышку (E). Проверьте, подходят ли основание и крышка для соответствующего модуля, сравнив размеры с чертежом на первой странице.

С помощью отвертки откройте профрезерованную канавку, в которую в дальнейшем будет вставлена задняя сторона шкафа , до края (см. рисунок ниже). Для этого необходимо открыть фрезерованный паз на кромке. Вот почему это позволяет вставлять заднюю часть шкафа сбоку. Выполните этот шаг как в основании, так и в верхней крышке. (видео)

– – 3 – –

Вставьте металлические детали в отверстия, показанные ниже. Обратите внимание на правильное расположение, чтобы штифты можно было вставить позже (в основание и верхнюю крышку шкафа). (видео)

– – 4 – –

Вставьте основание и левую разделительную панель вместе и затяните винт, показанный ниже. (видео)

Если у вас возникли трудности при сборке боковой панели с основанием, посмотрите внимательно это видео.

– – 5 – –

Распакуйте заднюю сторону шкафа (C) и выберите подходящую ширину для соответствующего модуля (задняя сторона шкафа примерно 1,5 см). шире модуля, так как он вставляется в выфрезерованный паз в боковых панелях шкафа, основании и верхней крышке). (видео)

– – 6 – –

Будьте осторожны со следующим шагом! Пожалуйста, делайте это в любом случае вдвоем! (видео)

Установите элемент верхней крышки с помощью лестницы. Вставьте заднюю часть шкафа и верхнюю крышку в прорезанный паз, а затем сдвиньте верхнюю крышку влево вверх к левой стороне шкафа, пока штифты не войдут в отверстия. Теперь вставьте и затяните винты. Внимание: Если крышку не удается задвинуть, проверьте, правильно ли расположены отверстия и штифты, как описано выше. При необходимости сначала снимите крышку и поправьте положение отверстий и штифтов. Смотрите также наш монтажный фильм.

– – 7 – –

Теперь распакуйте другую боковую разделительную панель шкафа, соберите две ножки шкафа (не забудьте мебельные войлочные элементы) и ввинтите штифты с обеих сторон. Обратите внимание на правильное положение штифтов и отверстий.

Таким же образом действуйте со всеми боковыми панелями шкафа.
На последней боковой перегородке шкафа с правой стороны предварительно просверленные отверстия находятся в точке, которая позволяет установку только снаружи шкафа. Сделайте следующее:

Необходимо соответствующим образом изменить направляющие отверстия. Для этого расширьте имеющееся направляющее отверстие сверлом на 9 мм, чтобы к нему можно было добраться и с «другой стороны», и закрепите ножки слева и внутри шкафа.

Посмотрите это видео, чтобы узнать, как это сделать.

– – 8 – –

Теперь распакуйте первую дверь соответствующей ширины. Ширина указана на этикетке на коробке. (видео)

В модулях с двумя дверцами левая дверца имеет пластиковую пылезащиту. Сначала соберите только одну дверь (с двумя людьми), прикрутив петли шкафа к разделительной боковой панели.

Если высота заказанного шкафа отличается от стандартного размера, то могут отсутствовать предварительно просверленные отверстия для крепления петель на разделительной боковой стенке шкафа.
Действуйте следующим образом: Точно установите дверь. Теперь закрепите петли, которые находят свое место в предварительно просверленных отверстиях, ввинчивая вертикальные винты.
Теперь позаботьтесь о петлях, для которых нет предварительно просверленных отверстий: немного отвинтите вертикальные винты дверных петель, которые еще предстоит установить. Пожалуйста, будьте осторожны, чтобы не выкрутить их полностью! С сильным нажимом и горизонтально, просто вкрутите эти винты в разделяющую боковую панель.
Дверь установлена правильно, если между полом и дверью есть зазор 1,6 см!

В случае зеркальных дверей:
В упаковке также находятся металлические стержни, которые необходимо разместить и привинтить к краю двери (одну на верхний край, а другой на нижний край). ). Таким образом, вы получите два выступающих края на передней части двери; эти края необходимы для безопасности самой зеркальной двери.

– – 9 – –

Сначала соберите все аксессуары (когда одна дверь шкафа уже собрана). Убедитесь, что ящики и полки не установлены там, где крепятся петли дверей (если только это не шкаф с одной дверью). Для определения положения петель одна из дверей уже была установлена.

– – 10 – –

Если вы заказали элемент выдвижного ящика, инструкции следуют здесь. Если нет, продолжайте с пункта 12!

Модуль выдвижного ящика для установки внутрь шкафа практически полностью собран. Требуется всего несколько шагов (см. фото ниже).
Если вы хотите собрать ножки , что не является абсолютно необходимым, переверните модуль и осторожно переверните его вверх дном (этот шаг не показан на фотографиях), чтобы собрать их.
Затем встаньте на ноги и снова переверните модуль. Затем поместите элемент внутри шкафа: либо поместите модуль ящика на дно шкафа, либо закрепите его в более высокой точке: чтобы разместить его выше, поместите его на полку.
Ящики с выдвижными ящиками имеют немного меньшую глубину, чем полки, и могут быть установлены заподлицо спереди. После того, как элемент выдвижного ящика был установлен в шкафу, сначала поместите закрывающие планки слева и справа на предусмотренные деревянные штифты и вставьте их на место ( внимание : на фотографиях планки были установлены снаружи шкафа, что лучше сделать, чем внутри шкафа). Модуль выдвижного ящика не крепится отдельно, но устойчив за счет своего веса и обычно стоит за дверными петлями. Входящие в комплект деревянные дюбели используются только в том случае, если вы устанавливаете два выдвижных модуля один над другим. Полка служит крышкой и опорой для ящика: она либо присоединяется, как и другие полки. Это оставляет небольшой зазор между верхней полкой и верхним ящиком. При желании полку можно просто поставить.

– – 11 – –

Полки крепятся винтами, показанными на фото. Полка защелкивается на месте и, таким образом, надежно стабилизируется. (видео)

– – 12 – –

Прикрепите каждый держатель платяной штанги к боковой панели двумя винтами сбоку. Важно: Вешалка для одежды монтируется либо под полкой, либо под верхней крышкой шкафа и как можно ближе к центру в глубине шкафа. (видео)

В комплект также входит более длинный винт. Этот шуруп понадобится только для крепления платяных штанг в угловых модулях или модулях большего размера (шириной более 110 см).

– – 13 – –

Используйте шестигранный ключ (в комплекте) и спиртовой уровень, чтобы расположить шкаф горизонтально. Регулировочные ножки обеспечивают выравнивание до 5 мм.

– – 14 – –

Теперь можно собрать все двери .

– – 15 – –

При необходимости установить ручки (у «встроенной» двери ручки уже фрезерованы). Внимание: Установите ручку точно и прямо! Медленно просверлите наружу предварительные отверстия сверлом по дереву диаметром 3 мм и с небольшим усилием. Второй человек должен проверить, что сверление выполняется строго горизонтально двери.

Затем просверлите снаружи сверлом диаметром 5 мм и увеличьте отверстие. Затем установите ручку с помощью прилагаемых винтов. Не затягивайте винты сразу один за другим, а вкручивайте их поэтапно, т.е. поочередно, одновременно.

– – 16 – –

Регулировка дверей.

Слегка ослабьте винты A, чтобы поднять или опустить соответствующую дверь. Затем снова затяните винты.

Вкручивайте или выворачивайте винты B, чтобы сдвинуть дверь влево или вправо.

Слегка ослабьте винт C, чтобы увеличить или уменьшить расстояние между дверью и модулем гардероба. Затем снова затяните винт.

– – 17 – –

Установка дверного замедления (по одному на каждую дверь шкафа): Дверное замедление просто пристегивается к любой дверной петле, удар должен быть достаточным, если необходимо использовать резиновый молоток ПОСЛЕ он использовался или располагался правильно.

– – 18 – –

Установка боковых закрывающих панелей :

Боковые закрывающие панели монтируются заподлицо с дверями, образуя прямую линию. Боковая закрывающая панель закрывает 1,1 см бокового края шкафа. Таким образом, между панелью и дверью остается 3 мм.

Если панели не помещаются в зазор между стенкой шкафа и стеной из-за неровностей стен или неправильных размеров, их необходимо соответствующим образом подогнать.
Если у вас нет необходимых настроек, сделанных экспертом, мы хотели бы отметить, что вы должны быть осторожны и действовать на свой страх и риск.

Для крепления : Закрепите боковые панели на боковой панели, разделяющей шкаф, в трех точках с помощью столярного клея (не входит в комплект) и на стену с помощью акрилового соединения (не входит в комплект).

Если вы выбрали панель, которая не будет изготовлена по размеру, а будет разрезана на месте на две точно подогнанные полосы, мы хотели бы отметить, что эта работа выполняется специалистом и резка и сборка на ваш страх и риск. должен.

Учтите, что этот шаг связан с высоким риском получения травмы, если он выполняется неопытным лицом или если не соблюдаются правила техники безопасности. IDAW не несет за это никакой ответственности.

– – 19 – –

Установите крышки винтов : поместите их на большие отверстия так, чтобы они были закрыты.

Вы также получите лист с клейкими кругами. Их можно использовать для закрытия любых видимых отверстий, например, если вы решите передвинуть полку.

В зависимости от цвета вашего шкафа вы получите бутылку или банку краски. Во втором случае щетка не входит в комплект.
При необходимости краску можно использовать для небольших подкрасок. (здесь видео)

– – 20 – –

Этот шаг касается только сборки буфета (видео).
Поместите топ на верхнюю крышку серванта и прикрутите его саморезами (длиной 35 мм). Внимание: эти винты не входят в комплект). Винт снизу верхней крышки буфета, пока не дойдете до верха.
В качестве альтернативы вы можете использовать двусторонний скотч. В этом случае наклейте ленту в двух точках верхней крышки буфета (около 5 см от края, как с одной стороны верхней крышки, так и с другой) и положите столешницу на сервант.

– – 21 – –

Для монтажа внутреннего зеркала :

1) Сначала решите, где расположить зеркало.
2) С помощью двухстороннего скотча сначала прикрепите зеркало к двери. Обратите внимание, что этот шаг должны выполнять два человека!
3) Прикрепите зеркало к двери, затянув крепежные винты отверткой (не электрической отверткой, чтобы не сломать зеркало).
4) Наконец, закройте винты прилагаемой крышкой.

Инструкции по сборке отдельностоящего шкафа IDAW

Перейти к содержимому

Инструкция по сборке: Отдельностоящий шкафAdmin#Idaw2023-03-07T10:20:39+00:00

Инструкции по сборке: Отдельностоящий шкаф

PDF

Пожалуйста, найдите время, чтобы прочитать инструкции. Пожалуйста, не переходите только к картинкам! Это заметно вам, когда вы его настроите. Спасибо 🙂

Из соображений безопасности и практичности обратите внимание на следующее:

Во избежание повреждения материала и несчастных случаев шкаф должен собираться двумя людьми.

Важная информация о изготовленном на заказ шкафе глубиной до 45 см.
Обычно наш шкаф не нужно крепить к стене, так как он довольно тяжелый и устойчивый.
В некоторых случаях из-за уменьшения глубины и большой высоты их необходимо крепить к стене. Лицо, выполнявшее установку, должно прикрепить ее к стене перед установкой двери, чтобы избежать риска падения вперед.

Пожалуйста, откройте пакеты в указанном порядке. Это поможет вам избежать сложностей при сборке!

Если вы также заказали светодиодные светильники, обратите внимание на следующее перед установкой:

Вертикальная светодиодная планка, в разделительной боковой панели (см. видео), устанавливается во внутреннюю щеку, в которой на заводе для этого предусмотрена фрезеровка. В нашем видео вы можете увидеть, как собрать его с уже подготовленным отверстием в боковой панели перегородки шкафа; однако его гораздо проще установить на перегородку шкафа, лежащую на полу или на столе. Обязательно начните сверху, на 2,5 см ниже конца боковой перегородки, на которую впоследствии будет крепиться верхняя крышка шкафа, когда будете вставлять вертикальную светодиодную планку в горизонтальную боковую перегородку шкафа. Так как одинаковая длина светодиодов используется для разной высоты шкафа, может случиться так, что небольшая часть нижней вертикальной светодиодной полосы будет закрыта основанием шкафа.
Для правильной работы датчика движения он всегда должен располагаться вверху.

В случае углового решения с 2 линейными шкафами (один глубиной 45 см, а другой глубиной 61 см):

В случае углового модуля:

2) Этот шаг должен выполняться вдвоем с максимальной осторожностью и вниманием!

Продолжайте сборку остальных частей модуля.

– – 1 – –

Внимание : если вы также заказали боковой книжный шкаф , прямо сейчас прочитайте пункт 20 (для сборки книжного шкафа и внешней боковой панели шкафа, на на котором книжный шкаф будет стоять). В любом случае начинать придется со сборки внешней боковой панели, которая не будет стоять за книжным шкафом.

Распакуйте внешнюю боковую панель шкафа справа (А) или слева (А). Внимание, они не идентичны!
Сначала прикрепите выравнивающие ножки (см. фото) к первой левой внешней боковой панели только со стороны, обращенной внутрь шкафа (т.е. с правой стороны). Установите регулировочные ножки, как показано на рисунке (правая сторона). (видео)

ВАЖНО : Приклейте обычный мебельный войлок (не входит в комплект) к нижней части регулировочных ножек, чтобы шкаф не царапал пол при перемещении.

– – 2 – –

Распакуйте основание (F) и верхнюю крышку (E). Проверьте, подходят ли основание и крышка для соответствующего модуля, сравнив размеры с чертежом на первой странице.

С помощью отвертки откройте профрезерованную канавку, в которую впоследствии будет вставляться задняя стенка шкафа, до края (см. рисунок ниже). Для этого необходимо открыть фрезерованный паз на кромке. Вот почему это позволяет вставлять заднюю часть шкафа сбоку. Выполните этот шаг как в основании, так и в верхней крышке. (видео)

– – 3 – –

– – 4 – –

Вставьте вместе основание и левую внешнюю боковую панель и затяните винт, показанный ниже. (видео)

Если у вас возникли трудности при сборке боковой панели с основанием, посмотрите внимательно это видео.

– – 5 – –

Распакуйте заднюю сторону шкафа (C) и выберите подходящую ширину для соответствующего модуля (задняя сторона шкафа шире примерно на 1,5 см чем модуль, так как он вставляется в выфрезерованный паз в боковых панелях шкафа, основании и верхней крышке). (видео)

– – 6 – –

Будьте осторожны со следующим шагом! Пожалуйста, сделайте это через два в любом случае! (видео)
Наденьте элемент верхней крышки с помощью лестницы. Вставьте заднюю часть шкафа и верхнюю крышку в прорезанный паз, а затем сдвиньте верхнюю крышку влево вверх к левой стороне шкафа, пока штифты не войдут в отверстия. Теперь вставьте и затяните винты. Внимание: Если крышку не удается задвинуть, проверьте, правильно ли расположены отверстия и штифты, как описано выше. При необходимости сначала снимите крышку и поправьте положение отверстий и штифтов. Смотрите также наш монтажный фильм.

– – 7 – –

Теперь распакуйте боковую перегородку шкафа, соберите две ножки шкафа (не забудьте мебельные войлочные ткани) и ввинтите штифты с обеих сторон. Обратите внимание на правильное положение штифтов и отверстий.

Таким же образом действуйте со всеми боковыми разделительными панелями шкафа до последней правой внешней боковой панели с правой стороны шкафа, где штифты и выравнивающие ножки установлены с левой стороны (по направлению к внутри шкафа).

– – 8 – –

Теперь распакуйте первую дверь соответствующей ширины. Ширина указана на этикетке на коробке. (видео)

Если высота заказанного шкафа отличается от стандартного размера, то предварительно просверленные отверстия для крепления петель на разделительной боковой стенке шкафа могут отсутствовать.
Действуйте следующим образом: Точно установите дверь. Теперь закрепите петли, которые находят свое место в предварительно просверленных отверстиях, ввинчивая вертикальные винты.
Теперь позаботьтесь о петлях, для которых нет предварительно просверленных отверстий: немного отвинтите вертикальные винты дверных петель, которые еще предстоит установить. Пожалуйста, будьте осторожны, чтобы не выкрутить их полностью! С сильным нажимом и горизонтально, просто вкрутите эти винты в разделяющую боковую панель.
Дверь установлена правильно, если между полом и дверью есть зазор 1,6 см!

– – 9 – –

– – 10 – –

Если вы заказали элемент выдвижного ящика , инструкции следуют здесь. Если нет, продолжайте с пункта 11!

Выдвижной модуль для установки внутрь шкафа практически полностью собран. Требуется всего несколько шагов (см. фото ниже).

Если вы хотите собрать ножки , что не является абсолютно необходимым, переверните модуль и осторожно переверните его вверх дном (этот шаг не показан на фотографиях), чтобы собрать их.
Затем установите ножки и снова переверните модуль. Затем поместите элемент внутри шкафа: либо поместите модуль ящика на дно шкафа, либо закрепите его в более высокой точке: чтобы разместить его выше, поместите его на полку.

Ящики с выдвижными ящиками имеют немного меньшую глубину, чем полки, и могут быть установлены заподлицо спереди. №
После того, как элемент выдвижного ящика был установлен в шкафу, сначала установите закрывающие планки слева и справа на прилагаемые деревянные штифты и вставьте их на место ( Внимание : на фото планки были установлены снаружи шкафа, что лучше сделать, а не внутри шкафа).

Модуль выдвижного ящика не крепится отдельно, но устойчив за счет своего веса и обычно стоит за дверными петлями.

Входящие в комплект деревянные дюбели используются только в том случае, если вы устанавливаете два выдвижных модуля один над другим. Полка служит крышкой и опорой для ящика: она либо присоединяется, как и другие полки. Это оставляет небольшой зазор между верхней полкой и верхним ящиком. При желании полку можно просто поставить.

– – 11 – –

– – 12 – –

– – 13 – –

– – 14 – –

Теперь можно собрать все двери .

– – 15 – –

При необходимости в сборе ручки (в варианте «встроенной» двери ручки уже фрезерованы). Внимание: Установите ручку точно и прямо! Медленно просверлите наружу предварительные отверстия сверлом по дереву диаметром 3 мм и с небольшим усилием. Второй человек должен проверить, что сверление выполняется строго горизонтально двери.

– – 16 – –

Регулировка дверей.

Слегка ослабьте винты A, чтобы поднять или опустить соответствующую дверь. Затем снова затяните винты.

Вкручивайте или выворачивайте винты B, чтобы сдвинуть дверь влево или вправо.

– – 17 – –

Установить дверной замедленный ход (по одному на каждую дверь шкафа): Дверной замедленный ход просто пристегивается к любой дверной петле, удар должен быть достаточным, если необходимо использовать резиновым молотком ПОСЛЕ того, как он был использован или установлен правильно.

– – 18 – –

Установка заглушки для винтов : поместите их на большие отверстия так, чтобы они были закрыты.

– – 19 – –

Этот шаг касается только сборки буфета (видео).
Поместите топ на верхнюю крышку серванта и прикрутите его саморезами (длиной 35 мм). Внимание: эти винты не входят в комплект). Винт снизу верхней крышки буфета, пока не дойдете до верха.
В качестве альтернативы вы можете использовать двусторонний скотч. В этом случае наклейте ленту в двух точках верхней крышки буфета (около 5 см от края, как с одного конца верхней крышки, так и с другого) и положите столешницу на сервант.

– – 20 – –

Этот шаг касается только сборки книжного шкафа . (Видео «Сборка бокового книжного шкафа»)

Распакуйте внешнюю боковую панель шкафа. (видео)
Вверните четыре штифта в указанные отверстия. Сначала полностью ввинтите штифты, а затем немного поверните их назад, пока два отверстия не будут расположены вертикально. Пожалуйста, действуйте точно, чтобы их можно было легко подключить позже.
Прикрепите регулировочные ножки только к той стороне, которая обращена внутрь шкафа.
Ввинтите четыре штифта в отверстия на лакированной стороне.

Распакуйте боковые панели книжного шкафа. (видео)
Прикрутите опоры для полок к боковой стенке книжного шкафа. Затем вставьте металлические детали в отверстия на внутренней стороне боковой панели и деревянные штифты по краю панели. Повторите ту же процедуру для другой боковой панели.

Соедините боковую панель книжного шкафа и внешнюю боковую панель шкафа вместе и затяните винты. Затем соедините внешнюю боковую панель с конструкцией шкафа и прикрутите. (видео)
Теперь установите другую боковую стенку книжного шкафа.

Распакуйте полки, основание и верхнюю часть книжного шкафа. Вставьте различные элементы.

Если над верхом есть место, прикрепите книжный шкаф к платяному шкафу сверху с помощью металлических уголков (не входят в комплект). (видео)

Если верхняя часть книжного шкафа находится на расстоянии менее 3 см от потолка:
Перед установкой боковой панели книжного шкафа на внешнюю боковую панель шкафа зацепите одну сторону верха за боковую панель, пока она все еще лежит на рабочем столе.
Теперь соедините боковую панель книжного шкафа с внешней боковой панелью шкафа (внимание: для этого шага вам нужен кто-то, кто будет держать другую сторону столешницы вверх). Затем вставьте другую боковую панель книжного шкафа и зацепите верхнюю часть снизу.

– – 21 – –

Для монтажа внутреннего зеркала :

1) Сначала решите, где расположить зеркало.

Лестницы. Входная группа. Материалы. Двери. Замки. Дизайн

Особенности

Главные правила

Материалы и отделка

Необходимые инструменты

Алгоритм монтажа

Преимущества и недостатки самодельной мебели

Выбор места и определение размеров

Эскиз шкафа-купе

Подробный чертеж

Изготовление элементов шкафа

Сборка шкафа

Установка дна

Крепление ботовых стенок

Установка задней части

Полки

Навешивание дверей

Сборка корпуса шкафа купе основные принципы

Определитесь как будете собирать шкаф купе — в лежачем или стоячем положении

Установите наконечники или врезные оборы в боковые стенки

Установите опоры пластиковые регулируемые

Последовательность сборки корпуса шкафа купе

Прибивание задней стенки ДВП к шкафу купе

Последовательность прикручивания задней стенки при сборке шкафа купе

Крепление верхней и нижней направляющих для дверей купе

Необходимые инструменты

Основы сборки

Этапы сборки

этапы и необходимые инструменты для сборки

Особенности шкафа купе

Как самому собрать шкаф

Какие инструменты нужны

Подготовка перед сборкой

Инструкция по сборке шкафов купе

Цоколь

Корпус

Установка задней стенки

Монтаж полок и направляющих

Установка дверей

Где можно поставить шкаф

Видео: инструкция по сборке шкафа-купе

50 вариантов дизайна шкафов-купе в интерьере

Инструкция по сборке встроенного шкафа IDAW

Инструкции по сборке отдельностоящего шкафа IDAW

Добавить комментарий Отменить ответ
