Воздушный солнечный коллектор для отопления дома

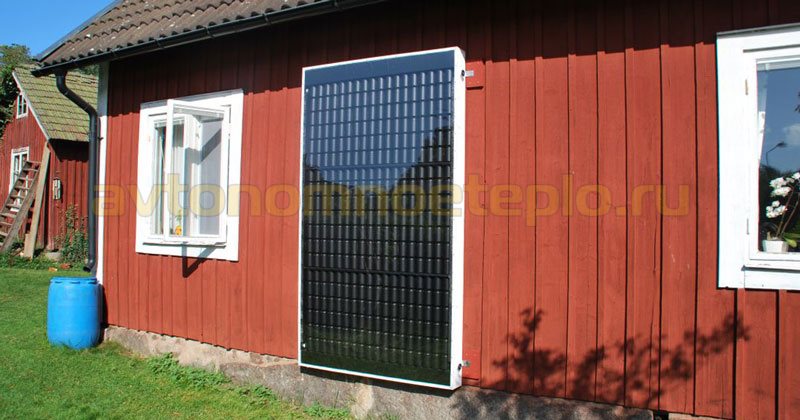

панель воздушного гелиоколлектора
    Содержимое:
  1. Как устроен воздушный коллектор
  2. Принцип обогрева и его эффективность
  3. Солнечный коллектор — водяной или воздушный
  4. Как и из чего сделать воздушный коллектор
    1. Как сделать расчёты коллектора
    2. Типы конструкции коллектора
    3. Материалы для изготовления коллектора
  5. Установка и подключение воздушного коллектора
  6. Пошаговая инструкция изготовления коллектора в картинках

Панельные воздушные солнечные коллекторы для отопления дома — это источник дополнительной тепловой энергии. Модули подходят для жилых домов, теплиц, дач, коттеджей, турбаз. Один блок в среднем вырабатывает около 1,5 кВт/час, чего более чем достаточно для поддержания комфортной температуры в весенне-осенний период.

Воздушные коллекторы в зимнее время года сокращают расход топлива (газа, электричества), на котором работает котёл до 52%. Летом модуль работает на поддержание влажностного микроклимата и кондиционирование помещений.

Как устроен воздушный коллектор


Принцип работы основан на простых физических законах. Солнечные лучи проникая в атмосферу земли практически не отдают тепла. Нагрев воздуха происходит после того как ультрафиолет попадает на твердые поверхности. Под действием солнечных лучей грунт и другие предметы нагреваются. Происходит теплообмен.

Устройство воздушных солнечных коллекторов использует описанное явление, аккумулируя тепло и направляя его в помещение. В конструкции присутствуют следующие детали:

  • корпус с теплоизоляцией;
  • нижний экран, абсорбер;
  • радиатор с аккумулирующими ребрами;
  • верхняя часть из обычного стекла или поликарбоната.

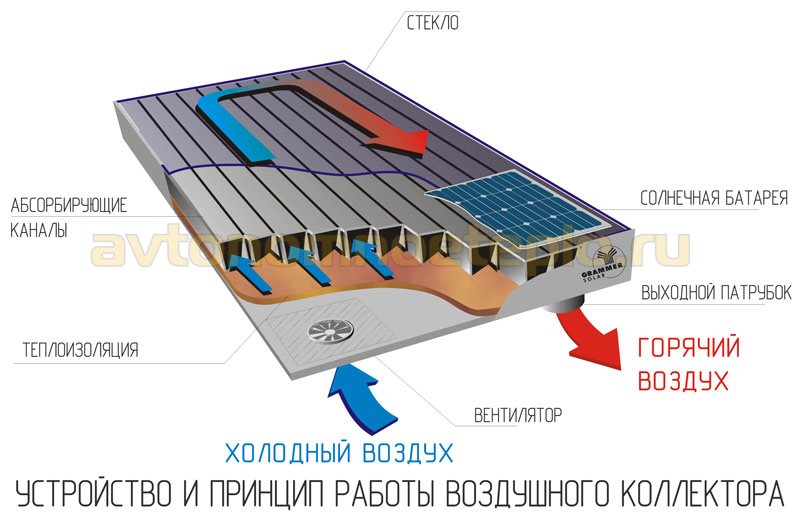

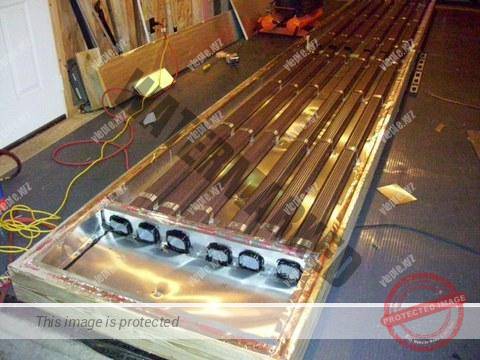

устройство и принцип работы воздушной гелиопанели

В конструкцию коллектора входят вентиляторы. Основное предназначение: нагнетание нагретого воздуха в жилые помещения. В процессе работы вентиляторов создается принудительная конвекция, за счет которой холодные воздушные массы поступают в блок коллектора.

Принцип обогрева и его эффективность


Абсорберы воздушных коллекторов делают черного цвета, для увеличения интенсивности нагрева под воздействием солнечного излучения. Температура воздуха в коллекторе достигает 70-80°С. Тепла с избытком хватает для полноценного обогрева помещений небольшой площади.

Принцип действия воздухонагревателя следующий:

  • воздух закачивается с улицы в корпус коллектора принудительным способом;
  • внутри блока установлены абсорберы, отражающие тепло, поднимающие температуру внутри ящика до 70-80°С;
  • происходит нагрев воздуха;
  • разогретые воздушные массы принудительно нагнетаются в отапливаемые помещения.

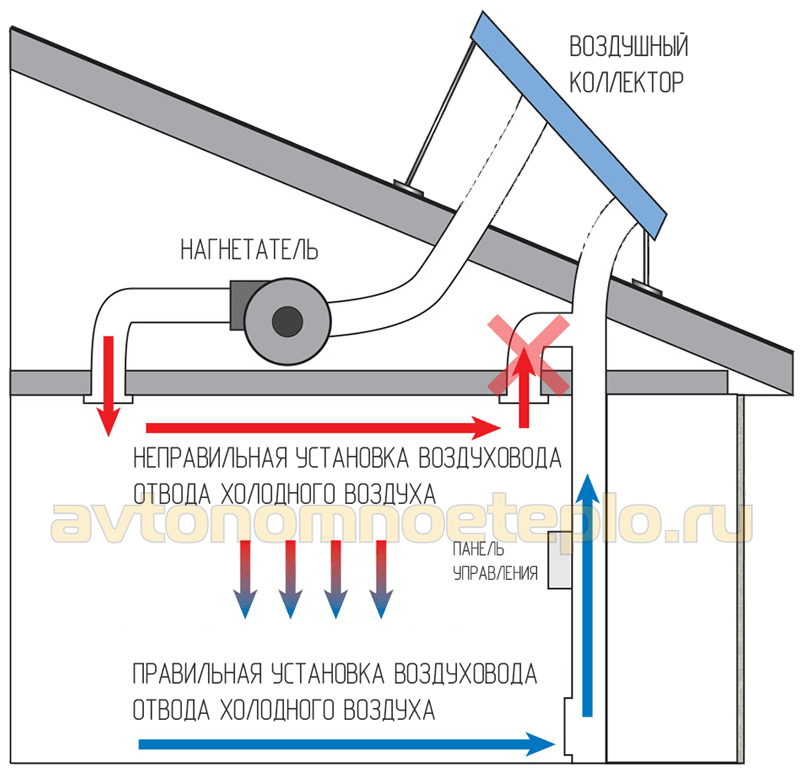

схема обогрева здания с установкой коллектора на кровле

В заводских моделях обеспечение циркуляции воздуха осуществляется при помощи вентиляторов, подключенных к солнечным батареям. Как только ультрафиолетовое излучение становится достаточно интенсивным, чтобы выработать некоторое количество электроэнергии, турбины включаются. Коллекторы начинают работать на обогрев. Зимой интенсивность излучения Солнца снижается.

Дом не сможет полностью функционировать на солнечном воздушном отоплении. Воздухонагреватели используются как дополнительный источник тепла. При правильных расчетах одна установка (данные взяты из технических характеристик воздушных солнечных коллекторов Solar Fox) обеспечит следующую экономию, за отопительный сезон:

  • газ до 315 м³;
  • дрова до 3,9 м³.

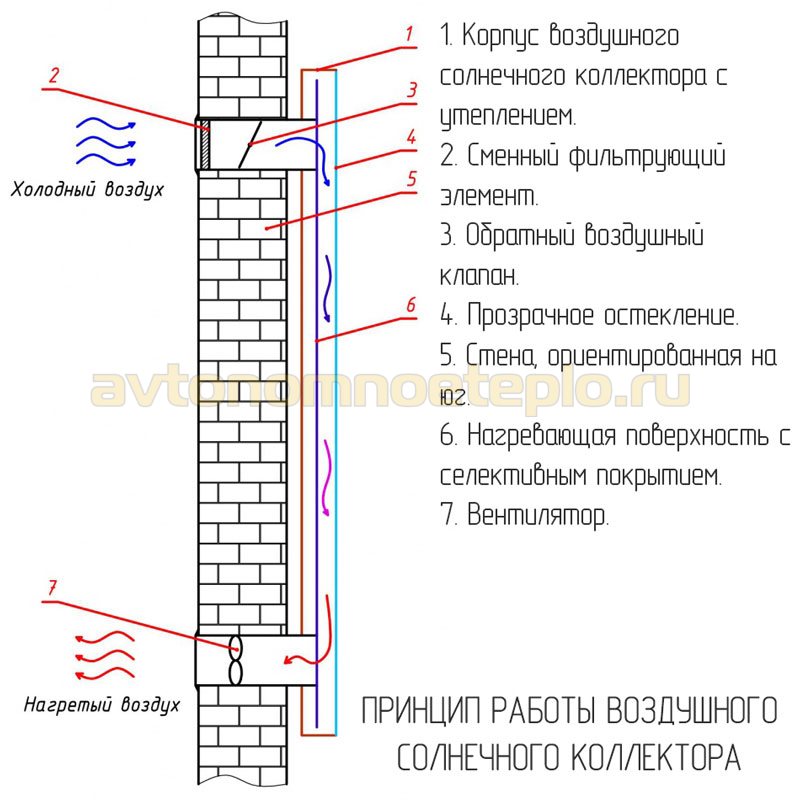

схема работы вертикальной воздухогрейной гелиопанели




Система солнечного воздушного обогрева компенсирует около 30% необходимого для здания тепла. Полная окупаемость достигается в течение 2-3 лет. Если учесть, что принцип работы связан с использованием установки и для кондиционирования воздуха, а в течение года вырабатывается около 4000 кВт, целесообразность использования становится еще очевиднее.

В странах ЕС широкое распространение получило конструкторское решение «солнечная стена». Конструкция заключается в следующем:

  • в здании одна из стен изготавливается из аккумулирующего материала;
  • перед панелью устанавливается стеклянная перегородка;
  • в течение дня тепло аккумулируется, после чего отдается в помещение ночью.

Для усиления конвекции, солнечный коллектор делается не во всю стену. Вверху и внизу предусматривают раздвижные шторки.

На КПД воздушного коллектора существенно влияет время года. Так, в декабре коэффициент полезного действия поддерживается на уровне 50%, в октябре и марте увеличивается до 75%.

интенсивность солнечного излучения на вертикальную поверхность

Солнечный коллектор — водяной или воздушный


Каждый из нагревателей эффективен, отличается только основное предназначение и принцип работы:
  • Водяной коллектор — применяется для обеспечения потребностей в ГВС и низкотемпературных систем теплых полов. Эффективность работы в зимний период существенно снижается. Вакуумные и панельные коллекторы косвенного нагрева, подсоединенные к буферной емкости, продолжают аккумулировать тепло в течение всего года. Главный недостаток, высокая стоимость гелиоколлектора, монтажа и обвязки.
  • Воздушный вентиляционный коллектор — отличается простой конструкцией и устройством, которое при желании можно изготовить самостоятельно. Основное предназначение: обогрев помещений. Конечно, существуют схемы, позволяющие использовать полученное тепло для ГВС, но при этом эффективность воздушных коллекторов падает практически вдвое. Преимущества: низкая стоимость комплекта и установки.

Солнечные воздушные системы отопления работают только днем. Нагрев воздуха начинается даже в пасмурную погоду, при сильной облачности и во время дождя. Работа воздухонагревателей зимой не прекращается.

Как и из чего сделать воздушный коллектор


Главное достоинство солнечных воздухонагревателей, в простоте конструкции. При желании можно сделать самодельное солнечное воздушное отопление частного дома, затратив на это минимум средств.

Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет.

Как сделать расчёты коллектора

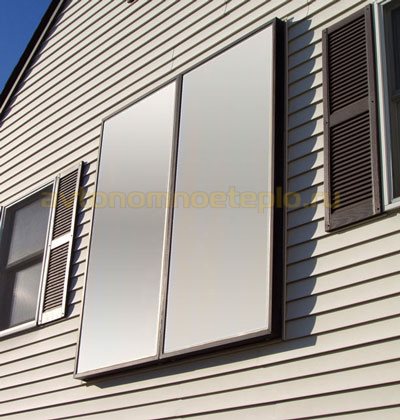

воздухогрейный гелиоколлектор на фасаде здания Вычисления выполняются следующим образом:
  • каждый м² от площади коллектора даст 1,5 кВт/час тепловой энергии, при условии, что будет солнечная погода;
  • для полноценного обогрева помещения требуется 1 кВт тепловой энергии на 10 м².

Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м².

Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.

Типы конструкции коллектора


Классификация осуществляется по различиям корпуса коллекторов. Заводской воздухонагреватель обычно имеет надувной каркас, с двумя съемными панелями. При необходимости модуль легко демонтируется, разбирается и переносится на другое место. Сделать своими руками конструкцию надувного типа навряд ли получится.

В домашних условиях выполняют сборку неразборного корпуса. Это деревянный ящик с абсорбером, радиатором и верхним прозрачным экраном. При изготовлении используют подручные средства: профнастил, алюминиевые пивные банки, обычное стекло.

Материалы для изготовления коллектора


Для изготовления модулей для нагрева жилого или хозяйственного здания потребуются несколько комплектующих:
  • Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок.
  • Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь.
  • Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника.
  • Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом.
  • Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом.

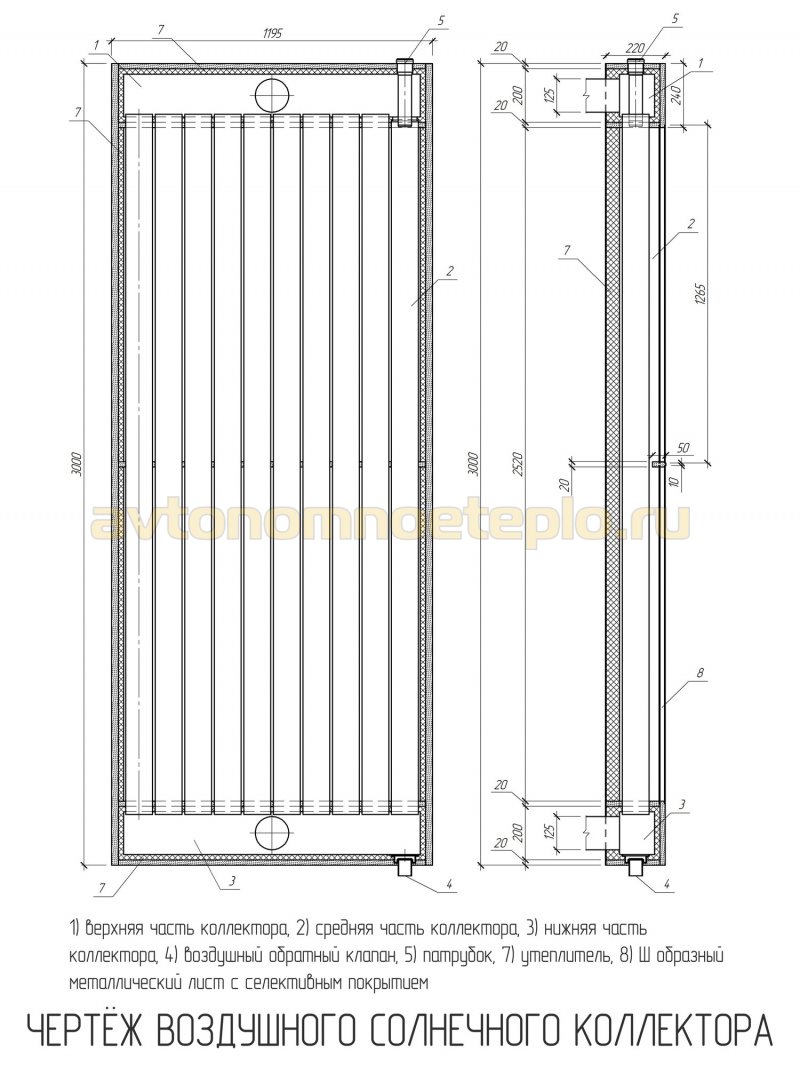

чертёж панельного воздушного гелиоколлектора

Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.


Установка и подключение воздушного коллектора


Для монтажа воздухонагревателей нужно подготовить поверхность стены, сделав 4 отверстия под воздуховоды. Внутри здания гофрированные трубы разводят по комнатам, направляя в сторону пола.

Самодельные воздушные солнечные коллекторы для отопления дома подключаются к электросети, через трансформатор. При наличии навыков в качестве источника питания можно установить аккумулятор на солнечных батареях.

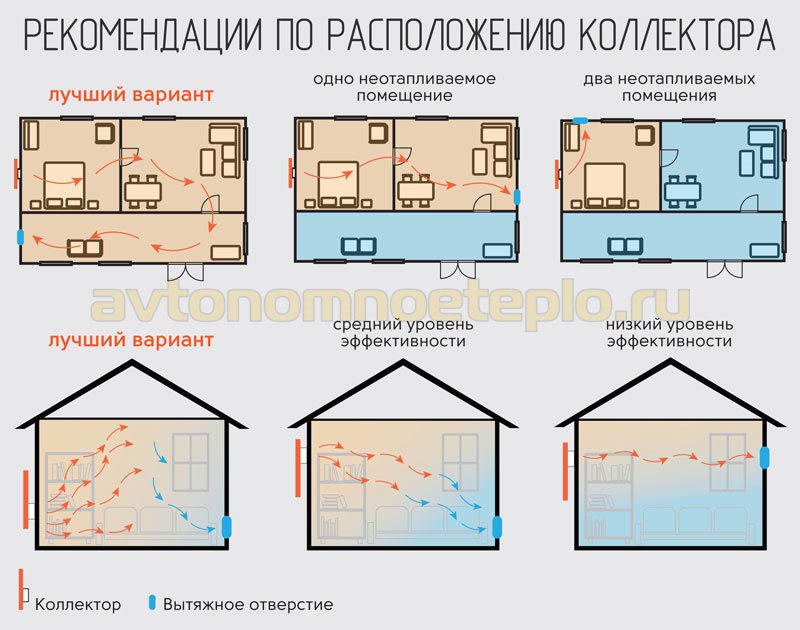

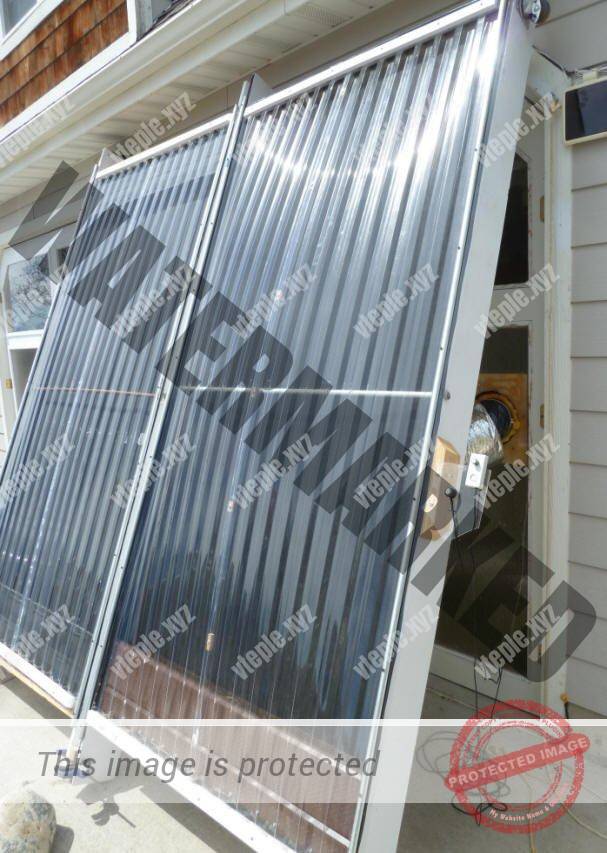

схема правильного размещения воздухогрейной гелиопанели на фасаде дома

Теплоэффективность изготовленных своими руками воздухонагревателей существенно ниже, чем у заводской продукции. При отсутствии специальных навыков лучше использовать готовые модули. Как показывают реальные отзывы о коллекторах, оптимальный вариант для покупки из представленных на отечественном рынке: Solar Fox, Солнцедар и ЯSolar-Air.

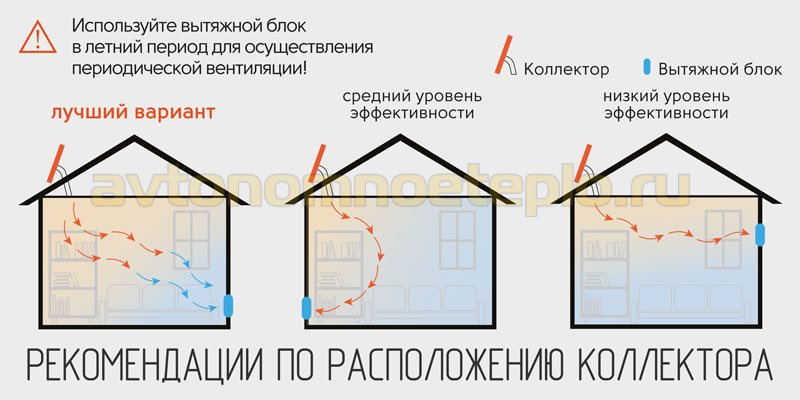

схема правильного расположения воздушного коллектора на крыше

Воздухонагреватели не используются в качестве основного источника тепла и выполняют исключительно вспомогательную функцию. В домах с солнечными воздушными коллекторами изначально устанавливают котел, покрывающий потребности в отоплении на 100%.

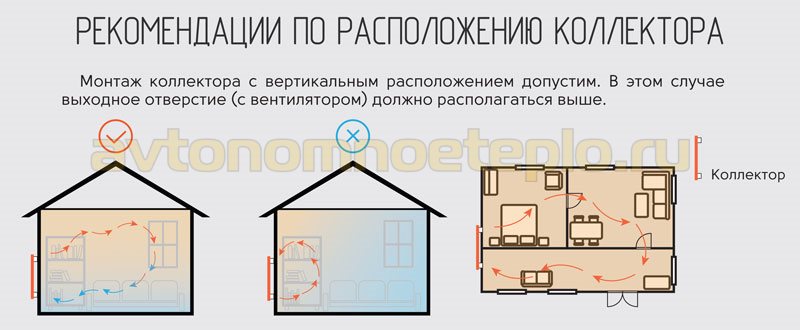

схема правильного расположения приточного канала воздушного гелиоколлектора

При грамотных расчетах и интенсивной эксплуатации, вложения окупятся в течение 1-2 лет. В случае самостоятельного изготовления коллектора, затраты вернутся уже в середине первого отопительного сезона.


Пошаговая инструкция изготовления воздушного коллектора


Изготовление воздушного солнечного коллектора из алюминиевых банок:

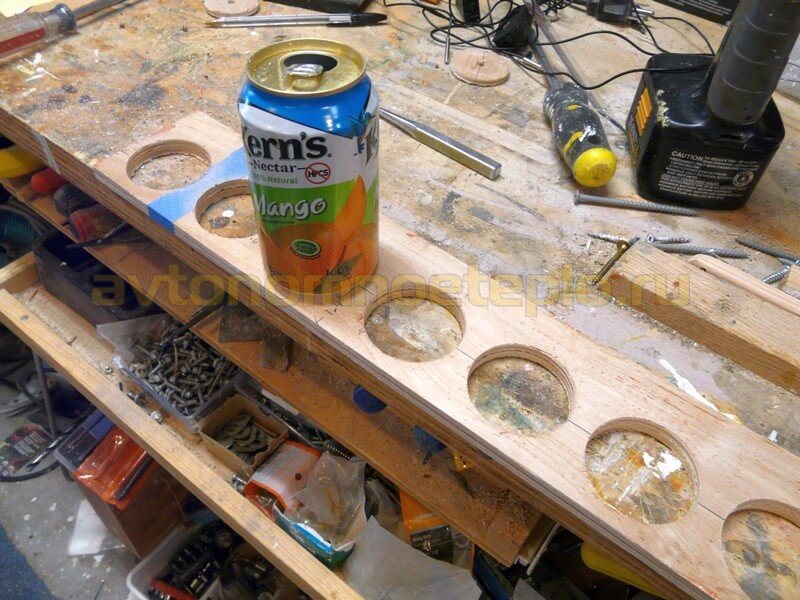

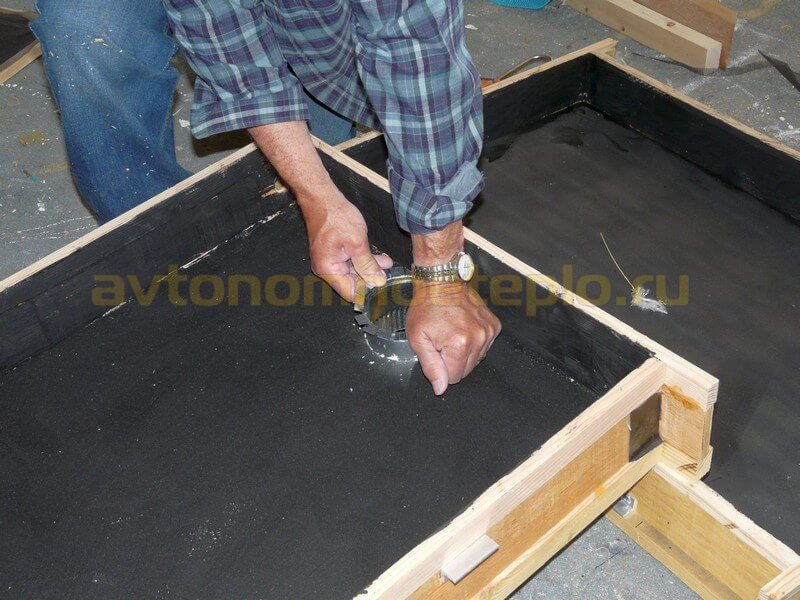

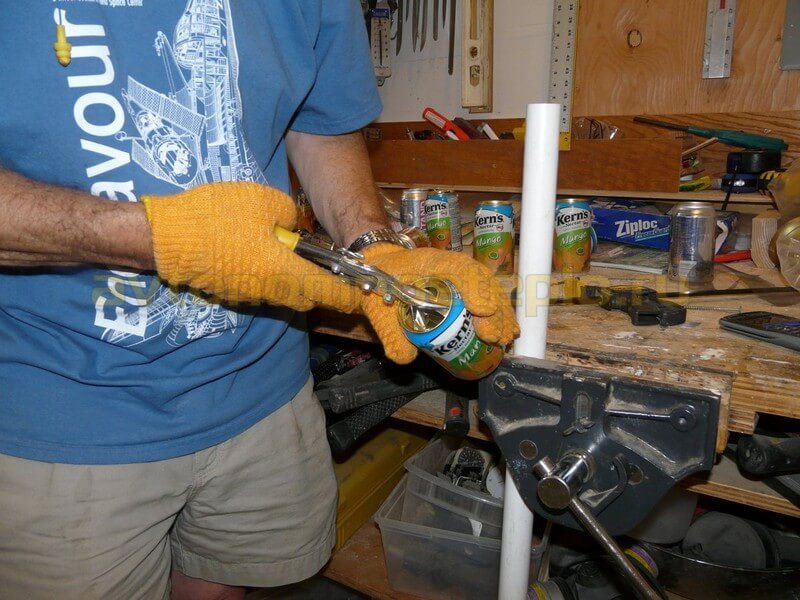

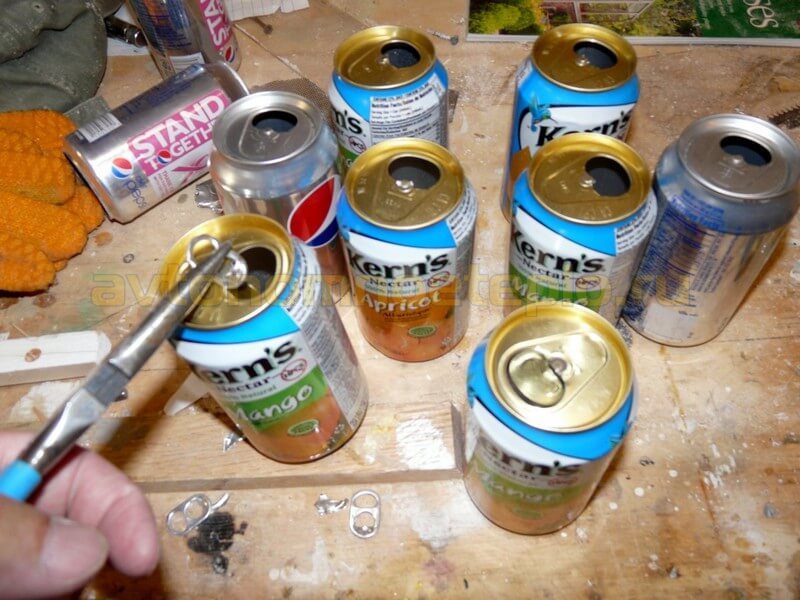

Коллектор из алюминиевых банок 1
Коллектор из алюминиевых банок 2

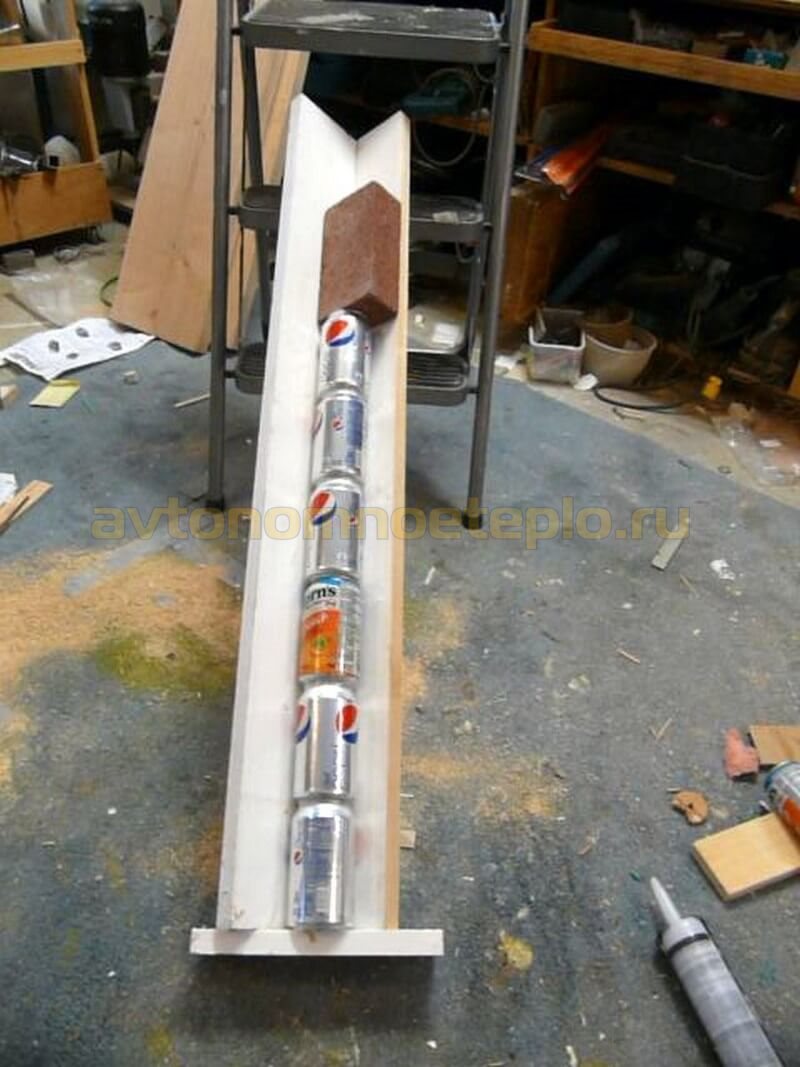

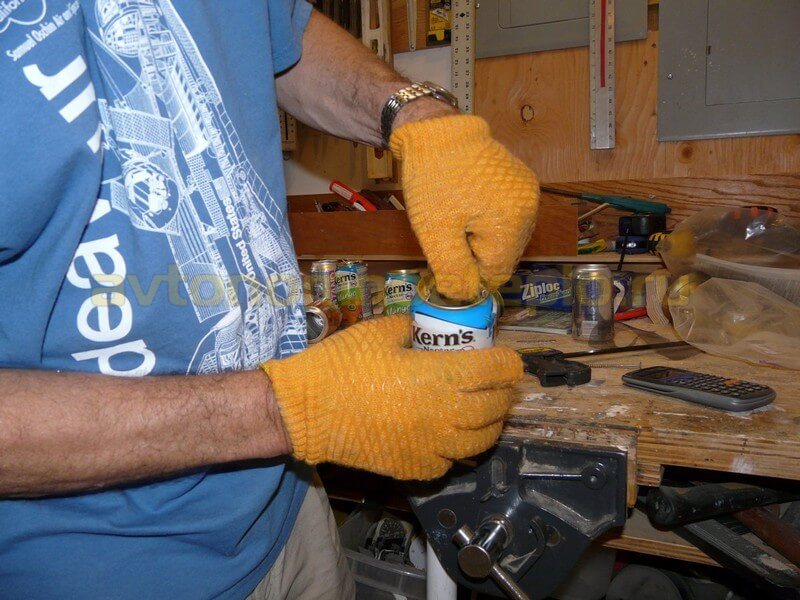

Коллектор из алюминиевых банок 3

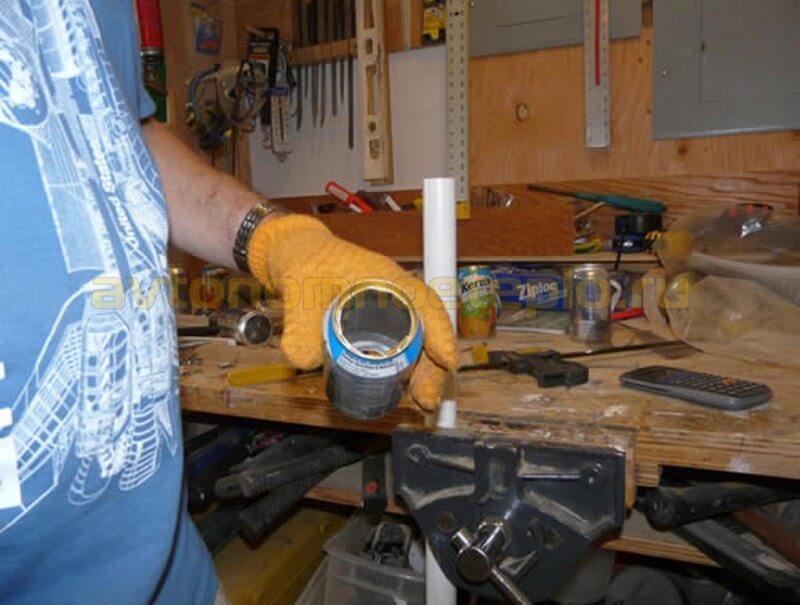

Коллектор из алюминиевых банок 4
Коллектор из алюминиевых банок 5
Коллектор из алюминиевых банок 6

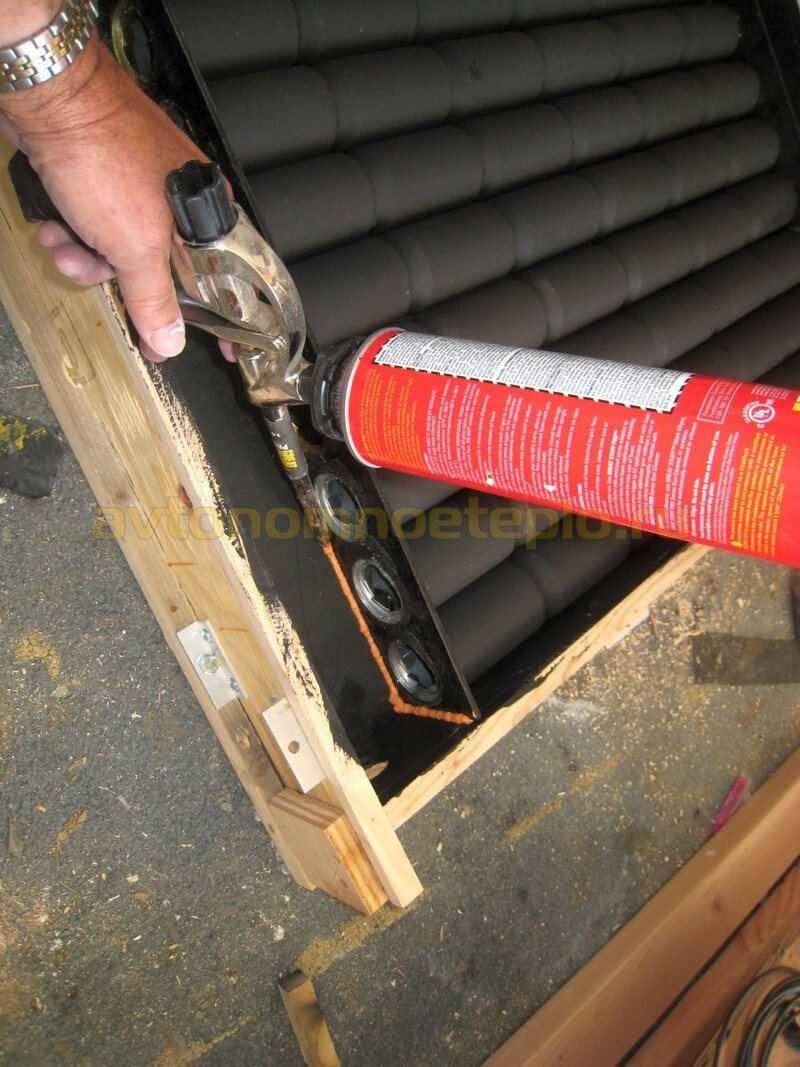

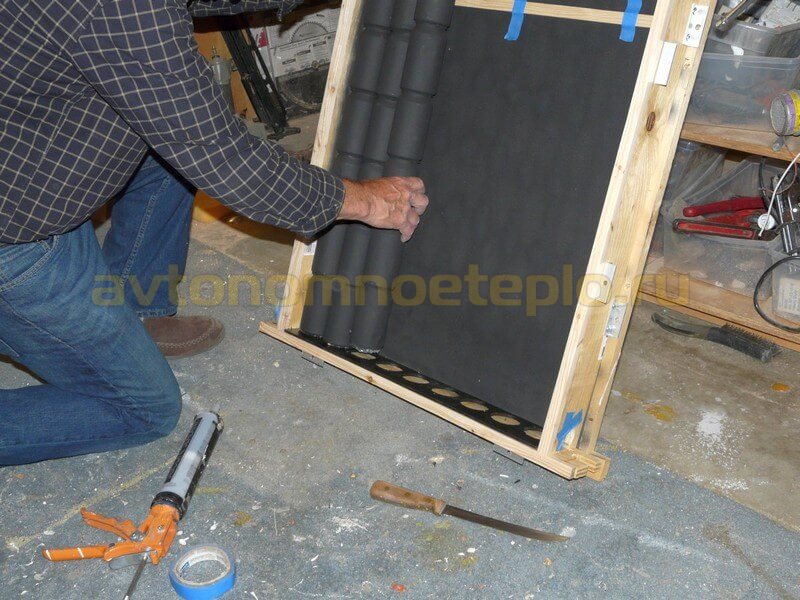

Коллектор из алюминиевых банок 7

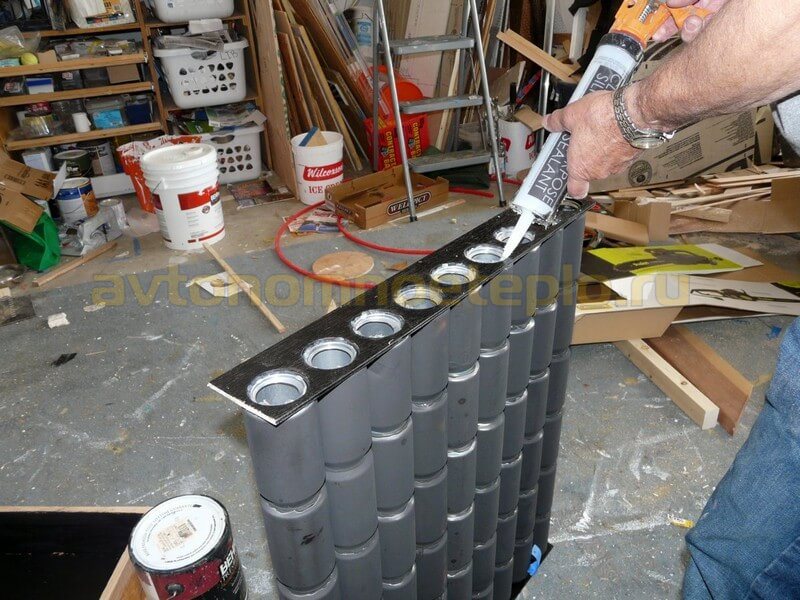

Коллектор из алюминиевых банок 8
Коллектор из алюминиевых банок 9

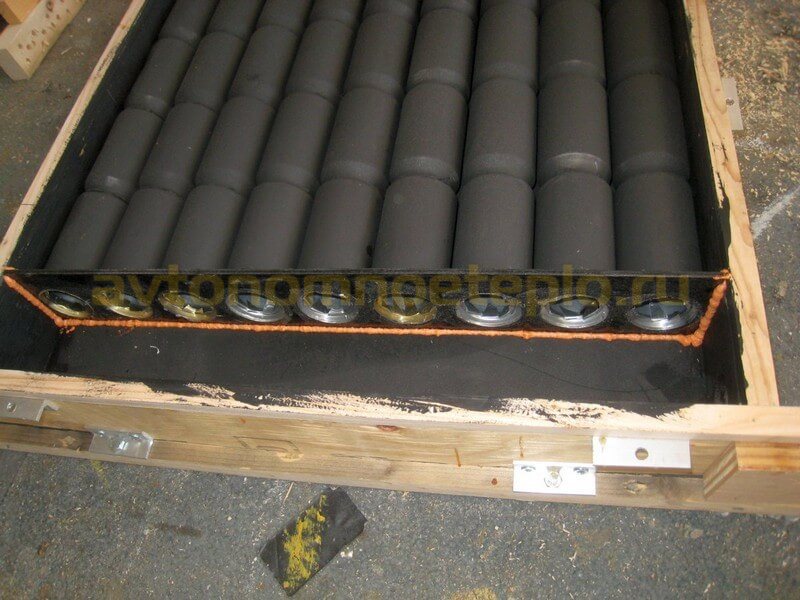

Коллектор из алюминиевых банок 10

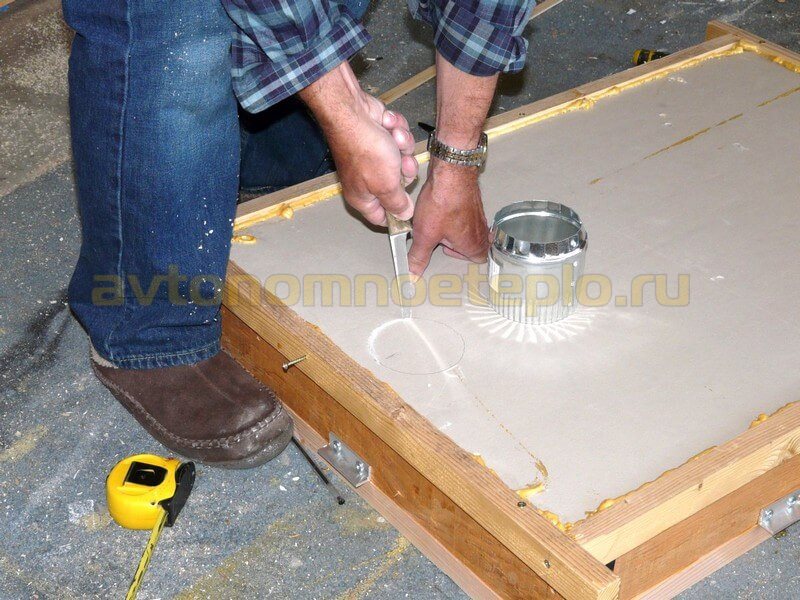

Коллектор из алюминиевых банок 11
Коллектор из алюминиевых банок 12

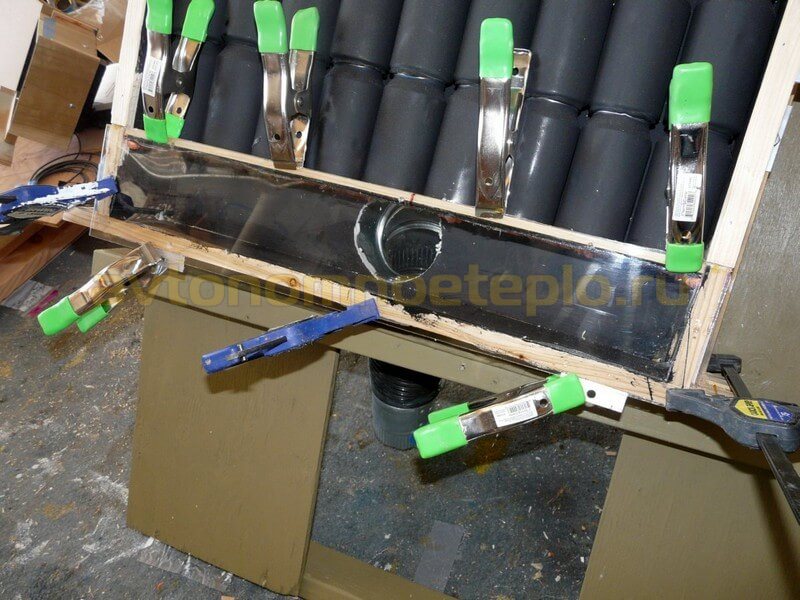

Коллектор из алюминиевых банок 13
Коллектор из алюминиевых банок 14

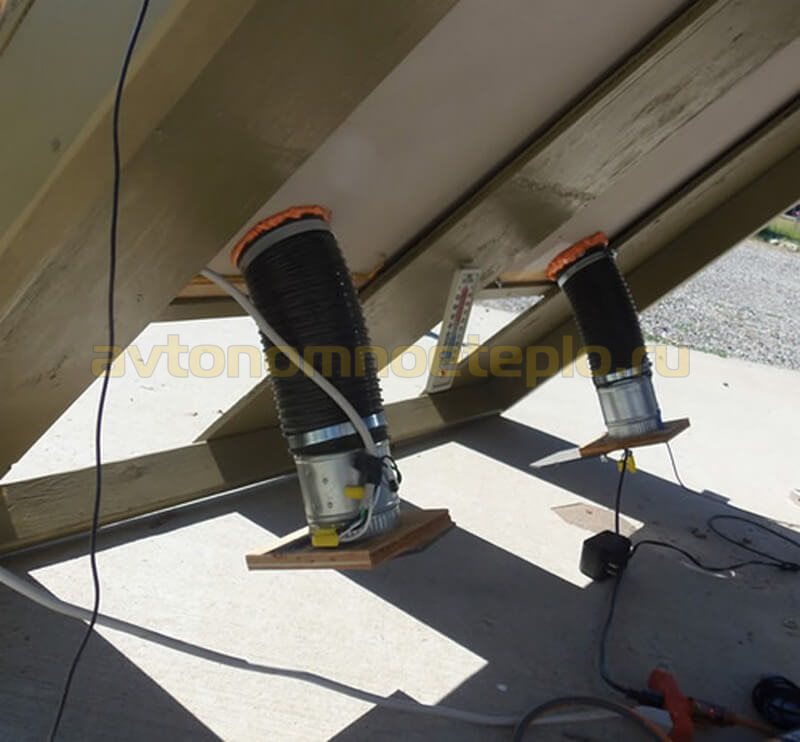

Коллектор из алюминиевых банок 15

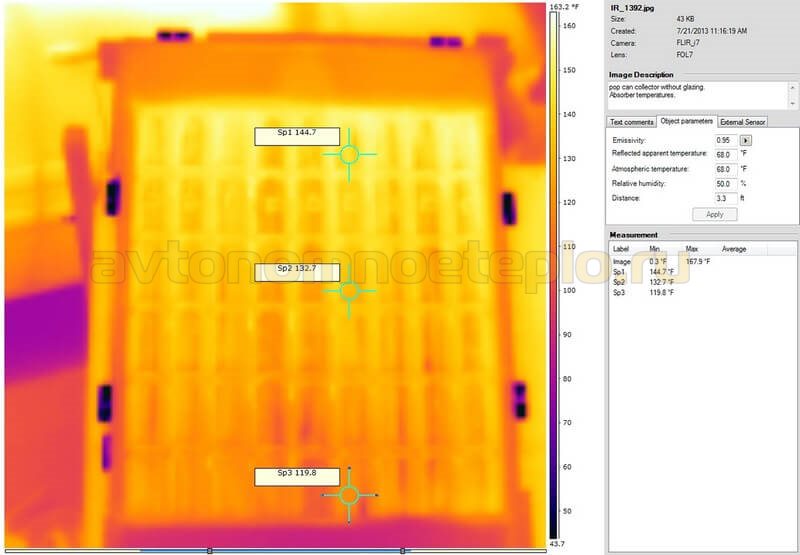

Коллектор из алюминиевых банок 16

Изготовление солнечного воздухогрейного коллектора из квадратной трубы:

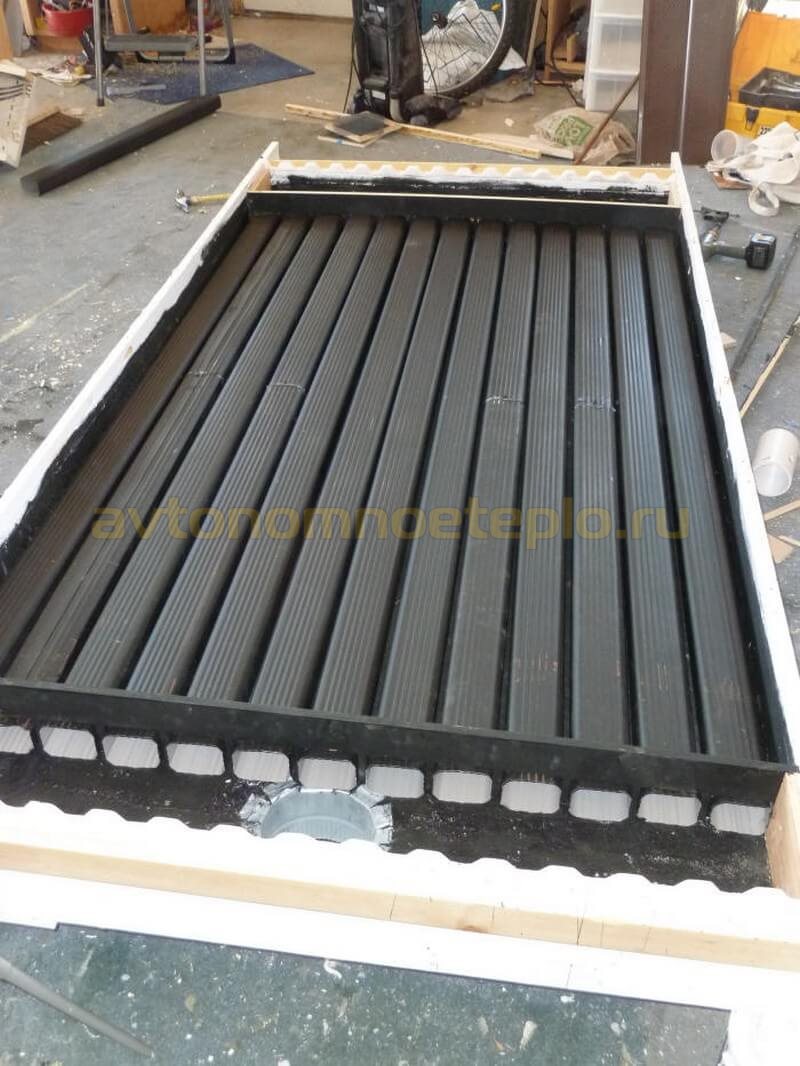

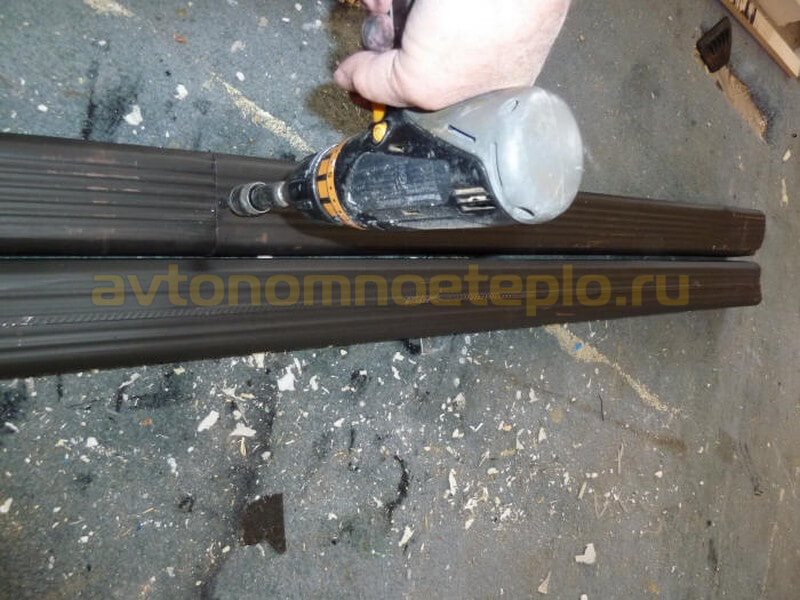

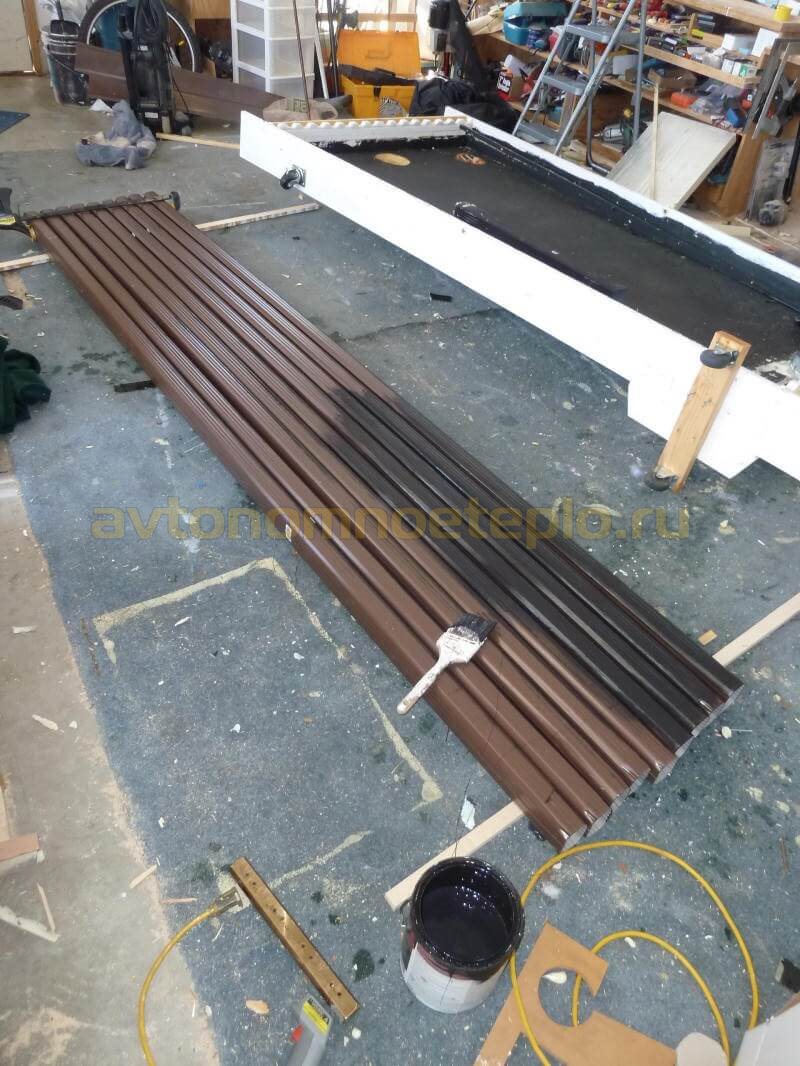

Воздушный коллектор из квадратной трубы 1

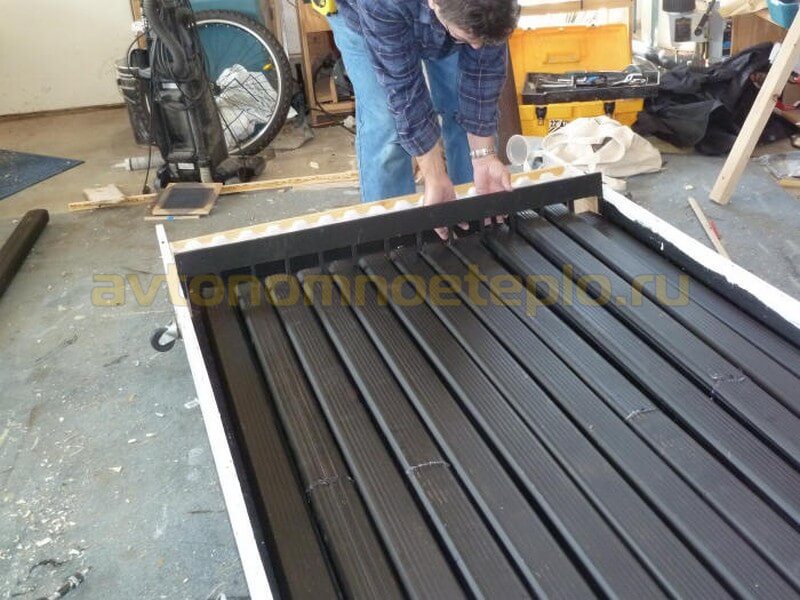

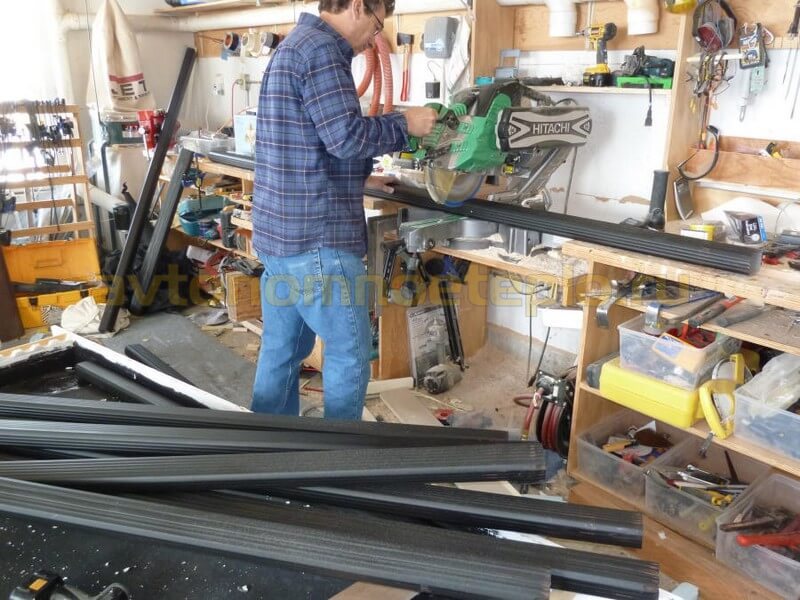

Воздушный коллектор из квадратной трубы 2

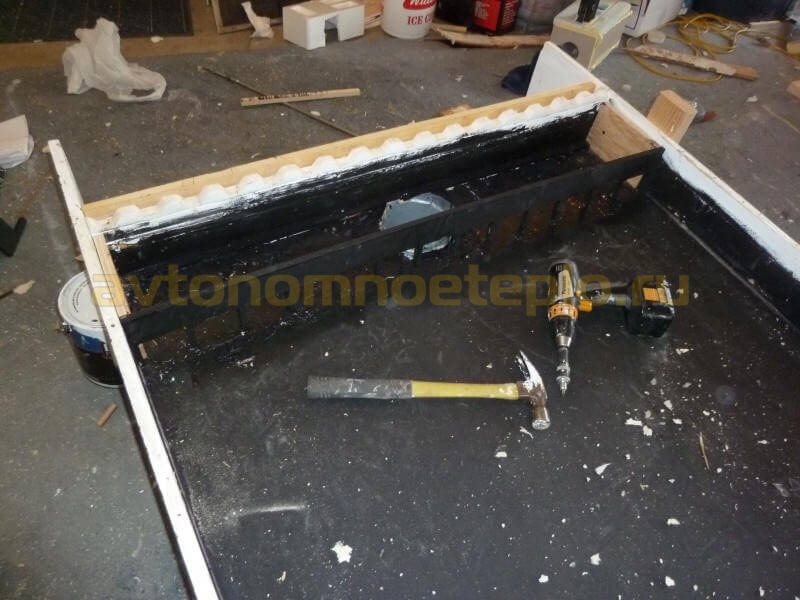

Воздушный коллектор из квадратной трубы 3
Воздушный коллектор из квадратной трубы 4

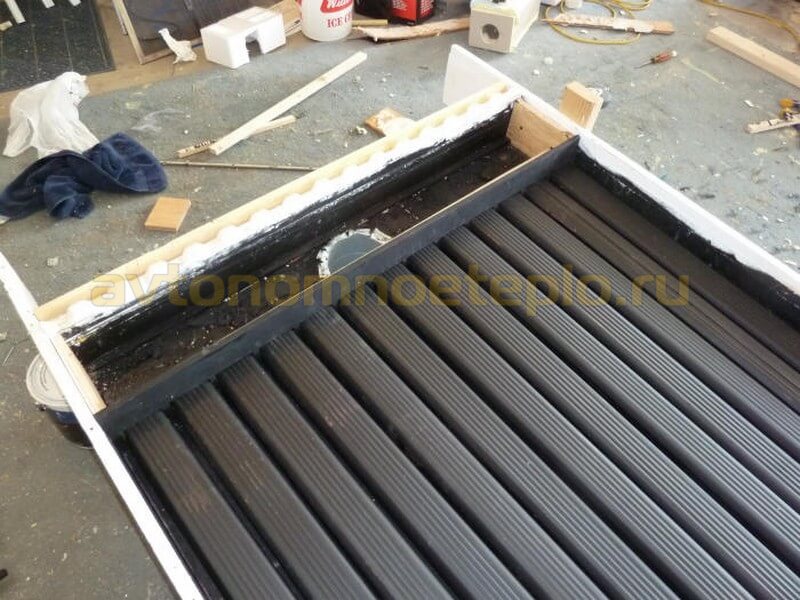

Воздушный коллектор из квадратной трубы 5
Воздушный коллектор из квадратной трубы 6
Воздушный коллектор из квадратной трубы 7

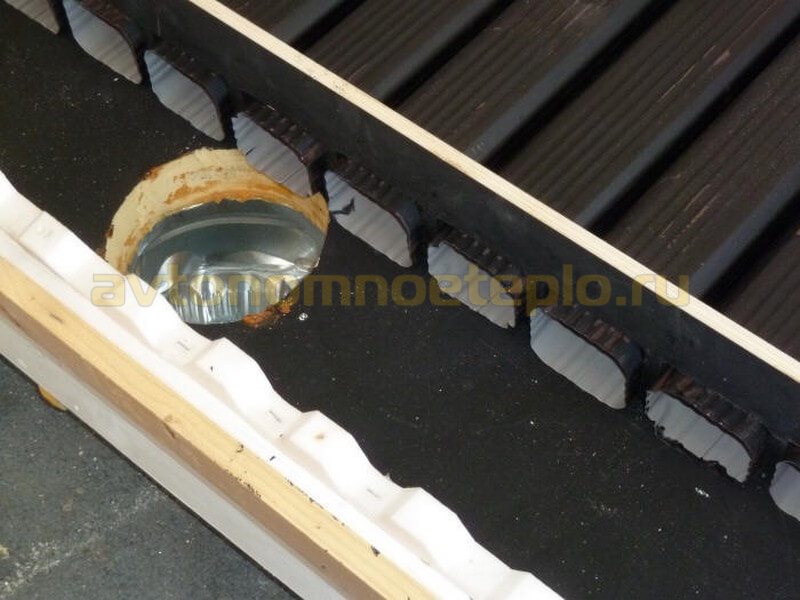

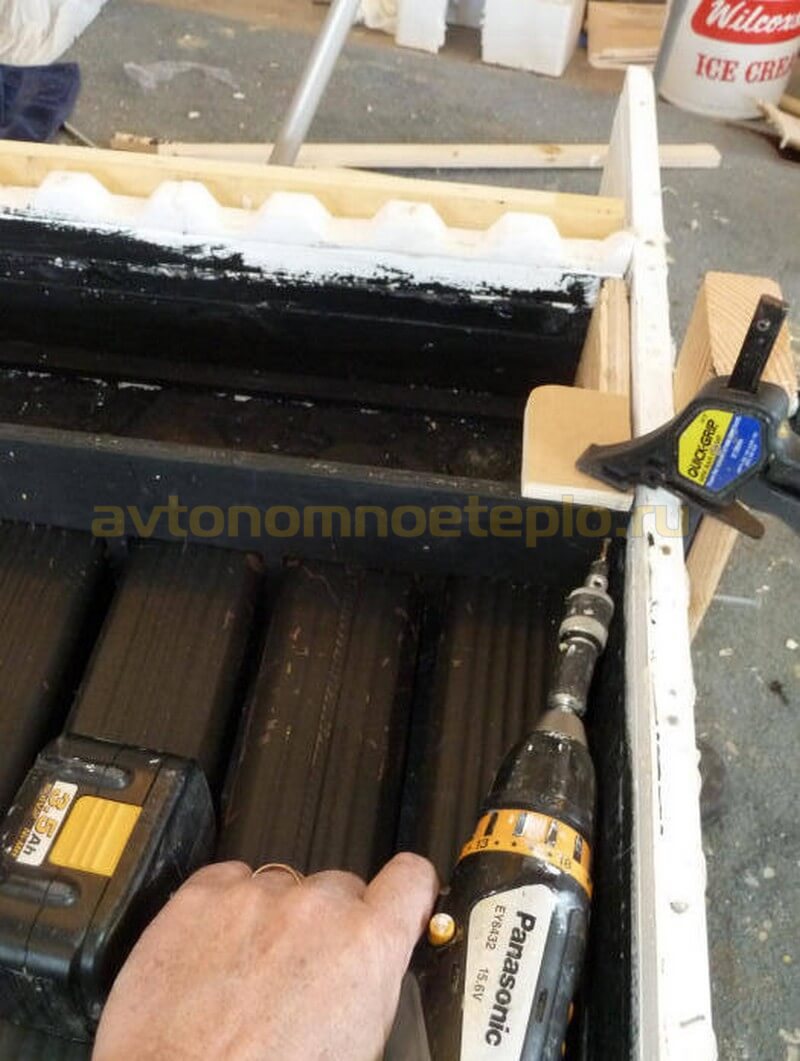

Воздушный коллектор из квадратной трубы 8
Воздушный коллектор из квадратной трубы 9
Воздушный коллектор из квадратной трубы 10

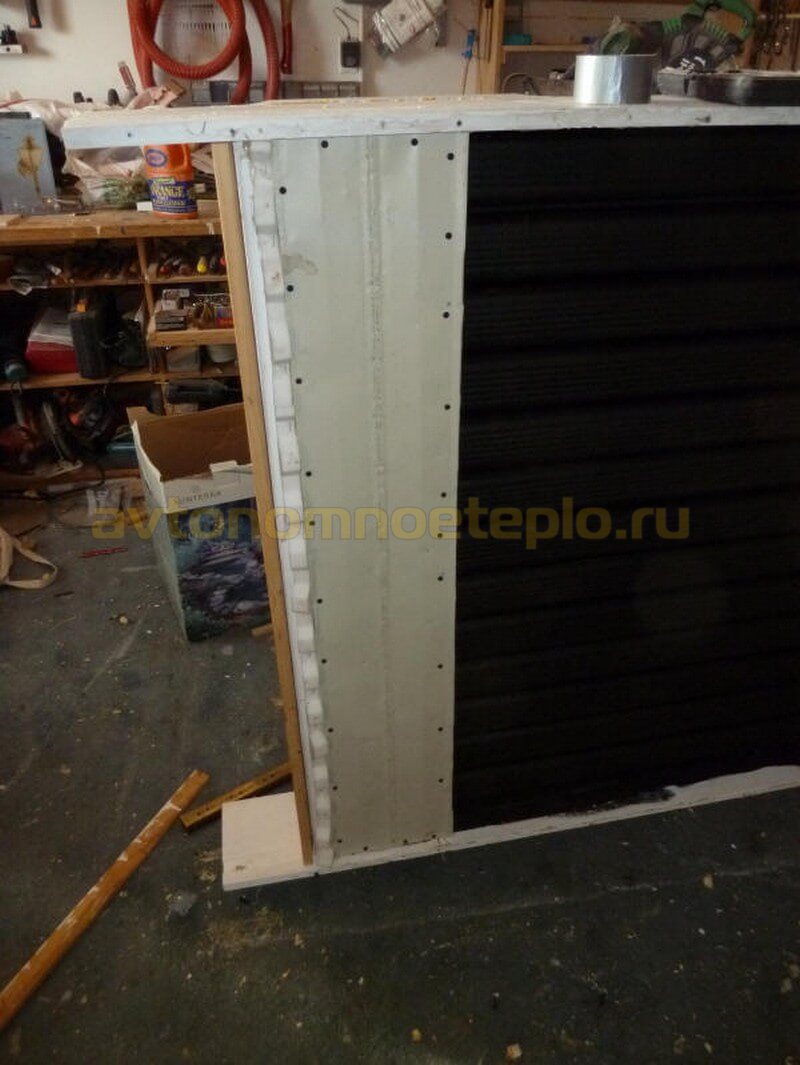

Воздушный коллектор из квадратной трубы 11

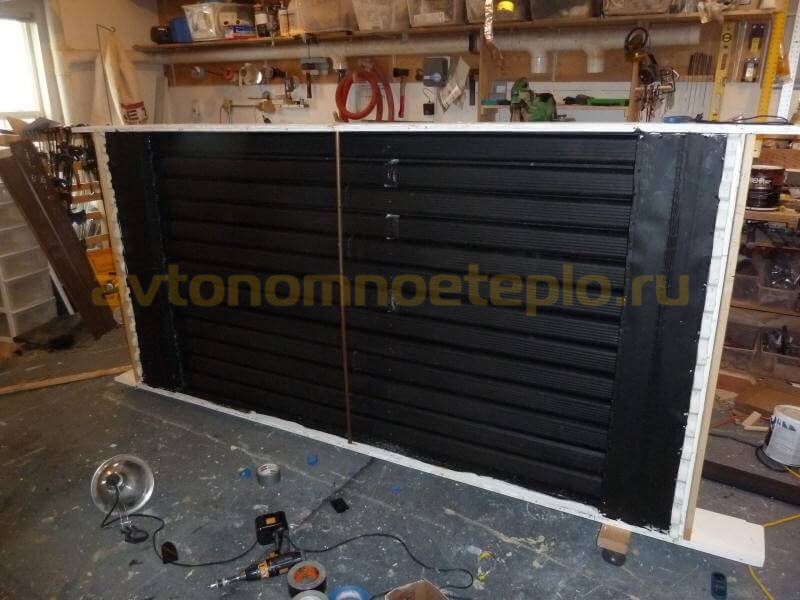

Воздушный коллектор из квадратной трубы 12

avtonomnoeteplo.ru

Солнечный воздушный коллектор

Солнечный воздушный коллектор
Автор данного воздушного коллектора основной целью ставил экономию на отоплении дома в весенне-осенний период. Посчитав, что если зацикливаться на сочетании коллектора с экстерьером дома и делать его небольших размеров, как в предыдущей статье, то особого толка от него не будет, хватит лишь на обогрев комнаты. Поэтому он решил по возможности изготовить максимально большой солнечный воздушный коллектор.

Материалы, которые использовал автор для постройки большого воздушного солнечного коллектора:

1) доски толщиной 30-40 мм
2) влагостойкая фанера 10 мм
3) OSB плита

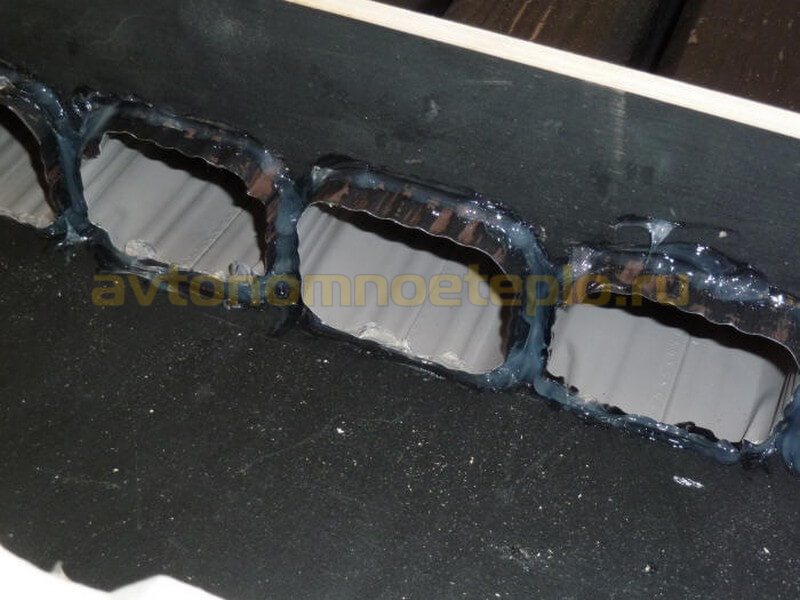

4) водосточные трубы прямоугольного сечения из алюминия
5) минеральная вата
6) пенопласт
7) деревянные бруски
8) прозрачный шифер
9) черная матовая жаростойкая краска

Рассмотрим основные моменты постройки данной модели солнечного воздушного коллектора, а так же схему его работы.

Так же как и прошлом случае коллектор было решено сделать максимальной длинны равной длине дома, но еще и более высоким. Так как размеры будущего коллектора исходя из соображений автора получались внушительными, то и материалы для его изготовления подбирались подходящие. В качестве основного каркаса была использована доска толщиной 30-40 мм. Заднюю стенку короба, в котором будет размещен абсорбер, было решено сделать из влагостойкой фанеры толщиной 10 мм.

Ниже расположена схема солнечного воздушного коллектора, где показан его основной принцип работы и общий вид:

Солнечный воздушный коллектор

Так как алюминий один из металлов, который отлично проводит тепло и в то же время является не сильно дорогим, то в качестве абсорбера данного солнечного коллектора, автор решил использовать водосточные трубы прямоугольного сечения из алюминия. Хотя, так же допускается использования обычных труб из жести круглого сечения, просто от этого напрямую будет зависеть эффективность воздушного коллектора.

Солнечный воздушный коллектор
Так как для автора эффективность была на первом месте, то он решил дополнительно утеплить заднюю стенку короба при помощи минеральной ваты. Боковые стенки короба, в котором будут размещены трубы, автор решил так же утеплить но уже при помощи пенополистирола. Кроме того, заботясь об максимальном увеличении эффективности работы солнечного коллектора, автор положил на минеральную вату алюминиевый лист, который так же будет нагреваться под лучами солнца и передавать тепловую энергию трубам. Далее к этому листы были прикреплены прямоугольные трубы.
Солнечный воздушный коллектор

Так как вход и выход солнечного коллектора находится с одной стороны, то автор решил разделить эту часть коллектора при помощи перегородки. которую он сделал из дерева, а затем так же как заднюю стенку обшил алюминием.

Благодаря данной перегородке в коллектора создается два воздушных потока по 3 трубы в каждом.

Коллектор довольно больших размеров и по большей части сделан из дерева и металла, из-за чего он получился достаточно тяжелый. Поэтому автор рекомендует делать его уже на месте установки, используя треноги, иначе придется просить помощи у друзей, чтобы вытащить и установить коллектор, так как одному такую конструкцию поднять слишком тяжело.

Так как цокольный этаж дома расположен низко, а воздушный коллектор получился довольно высоким, автор решил установить его на некотором расстоянии от дома и сделать его под наклоном. Наклон не только поставит абсорбер под прямые лучи солнца, но и позволит не перекрывать окна от солнечного света. Для закрепления солнечного коллектора на улице и удержания его под наклоном, автор использовал конструкцию из трех частей. Держатели были сделаны из толстых деревянных балок и были выровнены на одну высоту, как это видно из следующей фотографии:

Солнечный воздушный коллектор
Чтобы осуществить подвод воздуховодов в дом, автор выкопал небольшую траншею от дома к стороне входа и выхода воздуха от солнечного коллектора. В данную траншею были уложены трубы, по которым будет осуществляться движение воздушных масс от дома к коллектора и обратно. Затем он утеплил данные трубы при помощи пенопласта.
Солнечный воздушный коллектор
Поскольку цоколь дома низкий, а воздушный коллектор получился высокий, то его придется устанавливать на расстоянии под углом, чтобы не перекрывать окна. Для подвода воздуховодов была выкопана траншея и в нее уложены воздуховоды, предварительно все, хорошенько утеплив пенопластом.

После завершения сборки и подключения солнечного коллектора, автор окрасил его в черный цвет при помощи жаростойкой матовой краски.

Солнечный воздушный коллектор
Для того, чтобы защитить трубы от ветра, пыли, грязи и прочих внешних условий, которые могут повлиять на эффективность коллектора, автор закрыл короб с трубами при помощи прозрачных кусков шифера.

Чтобы обеспечить движение воздушных масс внутри солнечного коллектора, автор установил канальный вентилятор на входе в одну из труб системы солнечного коллектора.

Солнечный воздушный коллектор
Основные замеры работы автор проводил в декабре. Температура на улице в солнечную погоду составляла около минус 10 град, а температура всасываемого воздуха в систему солнечного коллектора составляла порядка плюс 14 град.

В итоге температура воздуха после прогрева в данной модели солнечного коллектора составляла 65 град на выходе в 12 часов дня. Однако поскольку зимой дни довольно короткие, то работать данный коллектор мог только с 9 утра до 3 часов дня, поэтому он может быть использован только как поддержка для основного отопления.

Солнечный воздушный коллектор
Касательно эксплуатации коллектора в летний период, автор отмечает, что если нужды в подогреве воздуха нет, то солнечный коллектор можно затенить, тем самым уменьшив воздействие температур на коллектор.
Источник Солнечный воздушный коллектор Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Воздушный солнечный коллектор для отопления дома

Есть три варианта использования энергии солнца для отопления – солнечные панели, вакуумные и воздушные коллекторы. Последние существенно отличаются от других не только простотой исполнения, но и особенностями эксплуатации.

Чтобы эффективно использовать воздушный солнечный коллектор для отопления дома, нужно иметь представление о принципе его работы, особенностях монтажа и многом другом.

Конструкция и принцип работы

Солнечный воздушный коллектор представляет собой полый короб, одна из стен которого закрыта стеклом. Внутри установлены трубки, по которым циркулирует воздух. Входное отверстие находится в нижней части, а выходное – в верхней. Как правило, они размещены по диагонали, чтобы обеспечить максимальную эффективность.

Механизм работы устройства прост – воздух находится в изолированном объеме, нагревается от солнечного света и поступает в помещение. В некоторых воздушных солнечных коллекторах есть возможность забора воздуха с улицы, таким образом, они в некотором роде выполняют роль вентиляционной системы.

Виды воздушных коллекторов

Сейчас не существует определенной классификации воздушных солнечных коллекторов, но по некоторым признакам можно их разделить.

Циркуляция воздуха

Подача воздуха в помещение может осуществляться двумя путями – естественно и принудительно.

В первом случае нагретый внутри коллектора воздух поднимается в верхнюю его часть, где находится выходное отверстие, через которое поступает в помещение. Соответственно, через нижнее отверстие из помещения в коллектор поступает холодный воздух.

Во втором случае установлен вентилятор, который принудительно качает воздух через коллектор. Обычно он имеет небольшую мощность, так как быстрая прокачка воздуха приведет к тому, что он не успеет нагреться.

В сущность, если использовать большой по площади воздушный солнечный коллектор для отопления дома, то имеет смысл устроить принудительную циркуляцию. Для небольших коллекторов площадью в несколько квадратных метров достаточно будет естественной конвекции.

Важно

При принудительной циркуляции есть два минуса. Вы можете забыть отключить вентилятор на ночь. Решить проблему можно двумя способами:

  1. Установить реле с таймером;
  2. Установить датчик света и подключить его к реле.

Вторая негативная особенность такого воздушного солнечного коллектора с принудительной циркуляцией – зависимость от температуры. Такие панели обычно делают из обычного стекла без отражающих напылений. Они отдают часть тепла за счет ИК-излучения. Если вентилятор будет работать постоянно, это увеличит отток тепловой энергии.

Вид контура

Есть два вида контура, в котором нагревается воздух – замкнутый и незамкнутый. В первом случае внутри корпуса проложены трубки, по которым циркулирует воздух, не смешивающийся с тем, что находится в пространстве коллектора. Во втором случае внутри короба уложены трубки, которые не сообщаются между собой.

Последние публикации:

Замкнутый контур воздушного теплового коллектораТак выглядит внутри воздушный коллектор с незамкнутым контуром.

В первом варианте воздух циркулирует быстрее, чем во втором. Поэтому он дает больший эффект, когда на коллектор попадает много света. Во втором варианте трубки не играют большой роли для нагрева, они лишь задают направление конвекции воздуха.

Эффективность

Многие задаются вопросом – насколько эффективно можно использовать воздушный солнечный коллектор для отопления дома и сколько от него можно получить тепла? Увы, одного ответа на этот вопрос нет. Производительность коллектора зависит от многих факторов, а именно:

  • Утепление корпуса коллектора;
  • Свойства стекла;
  • Внутреннее строение;
  • Ориентация по сторонам света;
  • Наклон по горизонтали.

Корпус воздушного солнечного коллектора должен быть утеплен не только по сторонам, но и с тыльной стороны – так он не будет охлаждаться от стены, если прикреплен к ней. Все швы и соединения должны быть герметичными.

Для лучшей теплоизоляции стоит использовать двойное остекление, а для работы при температурах ниже -25 – тройное. Сейчас есть стекла с покрытием, которое не выпускает инфракрасное излучение. Они помогают сохранить до 50% тепла, что намного повысит температуру воздуха. Для этих целей подойдет и специальная пленка, которая клеится на стекло.

Каких-то точных расчетов и замеров никто не проводил, поэтому количество тепла, которое можно получить от воздушного коллектора, нельзя выразить в цифрах. Но практика показывает, что в холодную безоблачную погоду он может прогреть воздух до +70 градусов.

В солнечную погоду и при отрицательной температуре можно обеспечить воздушным солнечным коллектором отопление гаража, теплицы, производственного помещения. Если он и не сможет перекрыть нужды в обогреве, то частично их компенсирует.

Как правильно использовать воздушный солнечный коллектор для отопления дома

Для лучшего КПД плоскость солнечного коллектора должна быть направлена максимально перпендикулярно солнечным лучам. Поэтому он должен быть ориентирован строго на юг – так можно получить больше всего солнечного света в полдень. Солнце не стоит на месте, поэтому небольшие отклонения от направления не сильно повлияют на эффективность работы воздушного солнечного коллектора.

Угол наклона по вертикали зависит от того, в какое время года вы хотите его использовать. Отклонение от вертикали должно составлять половину от максимальной высоты солнца над горизонтом в это время. Высота солнца над горизонтом зависит от широты, рассчитать ее можно с помощью этого онлайн-калькулятора: //planetcalc.ru/320.

Правильная ориентация воздушного солнечного коллектора по вертикалиЭтот солнечный коллектор сориентирован на юг и стоит под таким углом, чтобы обеспечить максимум тепла.

Если вы постоянно живете в доме, то надо чтобы коллектор работал зимой, а если он установлен на даче и вы редко туда приезжаете в морозы, то коллектор с максимальной эффективностью должен работать весной и летом.

Последние публикации:

Важно помнить, что воздушный солнечный коллектор не может стать единственным источником тепла. Он эффективен только в светлое время суток и в безоблачную погоду. В темное время он наоборот, отдает тепло, а не поглощает. Поэтому на ночь и в облачную погоду его стоит отключать – перекрывать циркуляцию воздуха.

Можно использовать воздушный солнечный коллектор для отопления дома, а можно – для охлаждения. Если летом в помещении жарко, достаточно на ночь открывать циркуляцию и коллектор будет остужать его. Воздух будет проходить в него сверху, отдавать тепло и через нижнее отверстие возвращаться в помещение. Если используется вентилятор, то его надо включать в обратном направлении.

Вообще, использование воздушных солнечных коллекторов для отопления дома – не так целесообразно с точки зрения эфективности. Их лучше рассматривать в качестве дополнительного источника тепла. Более целесообразно отапливать дом вакуумными солнечными коллекторами, но их стоимость существенно выше.

Не забудьте поделиться публикацией в соцсетях!

vteple.xyz

Воздушный солнечный коллектор своими руками как собрать и изготовить

Изготовление солнечных воздушных коллекторов своими руками

Солнечные воздушные коллекторы применяются для дополнительного обогрева жилых или не жилых помещений в холодный период года, с помощью теплого воздуха, который нагревается за счет энергии солнца. В данном разделе вы узнаете, как сделать солнечный воздушный коллектор своими руками из подручных материалов и минимальными затратами.

Солнечный воздушный коллектор (теплогенератор) из пивных алюминиевых банок

Материалы для изготовления солнечного воздушного коллектора (теплогенератора), могут быть весьма разнообразны, но наиболее дешевый и эффективный вариант, это использование алюминиевых банок из под пива или напитков.

Использование солнечного воздушного коллектора для зимнего обогрева курятника

Обогрев курятника должен быть эффективным и экономным, и при желании затраты на обогрев можно сократить используя энергию солнца. А всего-то на стенке курятника необходимо соорудить не сложный солнечный воздушный коллектор.

Компактный, оконный, солнечный воздушный коллектор

При желании, можно сделать более практичный солнечный воздушный коллектор, который в любую минуту можно снять и отправить в кладовку, и с этим справится любая домохозяйка, не прибегая к помощи мужской силы.

Как сделать оконный солнечный воздушный коллектор для обогрева квартир

Не будем забывать, что конструкция солнечных воздушных коллекторов довольно гибкая, и их вполне можно приспособить для отопления квартир, всего, то, нужно установить его в оконный проем. Хотя не стоит обольщаться, применять такую конструкцию, можно, только если ваши окна выходят на юг

Солнечный воздушный коллектор из корпуса потолочного светильника

Думаю, многие встречали, эти ужасные потолочные светильники (металлические короба), которые использовались на предприятиях. Даже сейчас их можно встретить в некоторых производственных помещениях. Но с другой стороны, предприятия модернизируются, делают ремонт, и эти светильники, десятками, а, то и сотнями выкидывают в металлолом, которые в свою очередь, под лозунгом «в хозяйстве пригодится» растаскивались работниками.

Возможно, и в вашем хозяйстве завалялся подобный светильник, который так и не нашел своего применения. Но применение такому светильнику имеется, и он может послужить для обогрева вашего дома, хоз помещения или теплицы.

Строительство солнечного воздушного коллектора площадью 9кв.м.

При строительстве солнечных воздушных коллекторов есть одна простая закономерность, а именно, чем больше площадь коллектора, тем эффективнее он работает, а значит, способен отопить больше площадь.

500 Вт солнечный воздушный коллектор из гофрированной воздуховодной трубы

С приходом холодов, каждый задумывается об обогреве своего жилья, подсобных помещений, теплиц и т.д., однако с каждым годом цены на энергоносители постоянно растут, и наибольшая статья расходов в холодное время года как раз приходится на отопление. Однако эту статью расходов можно уменьшить, если в качестве дополнительного отопления использовать бесплатную энергию солнца, при помощи нехитрого устройства – солнечного воздушного коллектора, который можно изготовить своими руками.

Солнечный воздушный коллектор из старой двери

Солнечный воздушный коллектор, это настолько гибкая конструкция, что если понимать его принцип действия, то его можно сделать из чего угодно, даже из старого хлама, о чем собственно и пойдет речь. И если внешний вид вас не смущает (например, будет использоваться для отопления теплицы), то для изготовления солнечного воздушного коллектора, можно использовать старую дверную коробку с дверью, которая возможно завалялась в закромах после ремонта.

Как сделать солнечный воздушный коллектор из водосточных труб 2

Основной недостаток солнечного воздушного коллектора в том, что его необходимо устанавливать на стене дома с южной стороны, и часто бывает, что как раз южная сторона дома является лицевой. Соответственно, чтобы солнечный воздушный коллектор не портил фасад дома, нужно его сделать таким, чтобы он вписывался в экстерьер дома или был незаметным и сливался с фундаментом дома.

Воздушный солнечный коллектор — самостоятельный монтаж

Сегодня среди жителей частных домов остро стоит вопрос о функциональной и экономной системе отопления. В наше время не нужно закупать дорогое топливо и заботиться о перевозке. Хозяевам предлагается воспользоваться неограниченными природными ресурсами. Воздушный солнечный коллектор — это устройство, которое перерабатывает энергию солнца в тепло и поставляет ее в дом. Необязательно покупать готовые аппараты, вроде солар фокс. Обогреватель можно сделать своими руками.

Современные аппараты используются как дополнительное оборудование для отопления, которое перерабатывает солнечный свет в топливо для помещения. Но оно гарантирует хозяевам качественный обогрев воды и отопление лишь для жителей южных территорий, где большую часть года тепло. И это только в том в случае, если коллекторы имеют довольно большие размеры и поставлены на незатемненных дворах. Вне зависимости от видов агрегаты работают по одному общему принципу.

Каждая гелиосистема — это система контуров с поочередным месторасположением приборов, вырабатывающих тепло и передающих его в помещение. Ведущими рабочими органами считаются солнечные батареи на фотоэлементах.

Солнечные коллекторы лишь помогают в выработке дополнительного тепла. Всецело переводить отопление дома на такой вид небезопасно по причине невозможности предугадать точный прогноз и количество дней с безоблачной погодой.

Коллекторы представлены как система труб, объединенных поочередно с выходной и входной магистралями или же имеющих вид змеи. По соединениям протекает вода (если устройство работает от воды), смешанная с антифризом. Циркуляцию обеспечивают физические особенности жидкости: испарительные процессы, изменение давления и прочие.

Сбор и обработка энергии солнца выполняется с помощью абсорберов. Это или сплошная пластина из железа с матовой внешней поверхностью, или система нескольких пластинок, которые соединены с трубами.

Для конструирования верхней части корпуса и крышки применяются расходники со способностью принимать лучи. Довольно популярными материалами профессионалы называют оргстекло, аналогичные полимеры, жаропрочное стекло.

Для исключения потерь энергии с тыла устройства в него помещается слой термоизоляции.

Стоит отметить, что полимеры недостаточно стойко выдерживают воздействие ультрафиолета. Что касается пластика, то он способен деформироваться от повышенной температуры, а это нередко приводит к разгерметизации аппарата. Вследствие этого внедрение аналогичных расходников для оборудования корпуса коллектора следует исключить.

Воду как теплоноситель хозяева могут использовать лишь только в системах, специализированных для подачи дополнительного тепла в осень и весну. В том случае, если владелец собирается использовать систему на протяжении всего года, то в самую первую осень следует долить до воды необходимое количество антифриза.

В некоторых гелиосистемах энергия образуется с помощью воздуха. Каналы для обеспечения его циркуляции можно изготовить из простого профнастила.

Если солнечный коллектор планируется для подогрева маленького строения, не зависимого от централизованной системы отопления жилого дома, то следует построить самую примитивную конструкцию с одним контуром и прибором для нагрева в начале магистрали. Схема настолько проста, что ее не нужно обеспечивать насосами. Но максимально ее использовать можно только в летний период.

При подключении коллектора в двухконтурную конструкцию все обстоит гораздо труднее, но и количество подходящих для использования дней значительно увеличено. Устройство начинает работать сразу же с одного контура. Основная нагрузка приходится на ведущую магистраль, которая работает от электричества или топлива.

Чтобы собрать солнечный коллектор, хозяин может взять уже составленную схему.

Независимо от производителей энергии и числа ясных дней, любой солнечный аппарат пользуется большим спросом среди владельцев частных домов и дач. Они очень популярны среди людей, которые заботятся о природе и стараются окружать себя экологически чистыми предметами, без загрязнений и вредных выбросов.

Есть довольно много факторов, по которым систематизируют те или другие оборудования. Впрочем, для устройств, подлежащих самостоятельной сборке и применимых для отопления помещений, более оптимальным станет деление по типу. Так, системы делятся на водные и воздушные. Чаще всего хозяева делают выбор в пользу первых.

Простой паровой коллектор можно соорудить из гофры. Еще потребуется теплоизолятор из фольги и фанерная панель для коробки. Для начала следует обработать гофру, прокладывая ее в нужном порядке. Прибор окрашивается темной краской. Далее идет монтаж подводов для поступления и циркуляции воздуха.

Нередко применяется классификация по максимальной температуре, до которой доходят трубы.

Низкие температуры. Самая высокая их температура – 50 градусов. Используются для нагрева воды в огородных баках, санузлах с июня по август и для комфорта в холодные вечера.

Средние температуры. Их пик нагрева составляет 80 градусов. Они хорошо отапливают комнаты и другие постройки. Подходящий вариант для частного дома и дачи.

Высокие температуры. Самый большой показатель, которого достигает устройство – 300 градусов. Такой коллектор желательно использовать только для промышленности: заводских помещений, цехов и др.

Конструирование прибора самостоятельно — интересная процедура, которая приносит очень много пользы. Она позволяет правильно применять энергию солнца, решить большое количество значительных хозяйственных вопросов.

Поглощающая панель изготовлена из сотового поликарбоната, окрашенного в темный цвет. Верхний и нижний края панели, т. е. отрытые торцы каналов поликарбонатного листа, вставлены в разрезанные вдоль трубы.

Пошаговая инструкция по основным этапам работы:

  • монтаж поглощающей панели;
  • подсоединение аккумулятора к задней стенке;
  • термоизоляция для аккумулятора;
  • сборка устройства;
  • вставка металлопрофиля;
  • сверление отверстий для соединения с трубами;
  • сварка всех составляющих;
  • установка стойки для готового аппарата.

Самым простым и недорогим материалом для изготовления солнечного коллектора среди профессионалов всегда считалась древесина. В строительных магазинах в специальных отделах представлены различные брусья, доски, плиты, панели и другие товары. Что касается металла, то он стоит значительно дороже, но его отличает высокая прочность.

На каждый расходник у продавца в обязательном порядке должен быть сертификат качества, в котором есть отдельный пункт, посвященный требованиям к постройкам и конструкциям на улице. Обычно на продукцию дается гарантия сроком на 30 лет. Для того чтобы материалы прослужили это время, нужно смотреть на характеристики и по возможности приобрести средства защиты.

Если хозяин планирует изготовить деревянный корпус, то его стоит обработать специальными пропитками и антисептиками. Они помогут защитить древесину от насекомых, плесени и случайно проскочивших искр.

Главным принципом, которому нужно следовать при составлении проекта и практической части, считается доступность материалов в соотношении стоимости и финансовых возможностей владельцев. То есть, имеются ли они в свободном доступе или коллектор можно собрать из подручных средств.

Есть множество оптимальных для сборки, к примеру, ПВХ или же ПП труба с угловыми фитингами. Известны модели, изготовленные из пустых пивных банок. Для предотвращения утрат тепла на дно короба стелется изоляция. Как правило, это пенопластовые плиты или минеральная вата. Сегодня строительная индустрия выпускает довольно большое количество изолирующих материалов на любой вкус.

Для утепления короба разрешается использование фольги. Она гарантирует и удержание тепла, и отблеск лучей от плоскости.

Если для изоляции применяется пенопластовая или пенополистирольная плита, то трубам и магистралям необходимо обеспечить канавки. Абсорбер помещается на защиту сверху и надежно крепится к днищу корпуса методом в зависимости от расходника.

Приемник тепла — абсорбирующая составляющая конструкции. Это целая система труб, где нагревается теплоноситель, и элементов, произведенных в большинстве из листов меди. Наилучшим материалом для создания теплоприемника являются трубы из меди. Мастера-самоучки придумали другой альтернативный вариант — спиральный теплообменник из полипропиленового шланга.

Любопытно и такое решение — абсорбер гелиосистемы из гибкой полимерной трубы. Чтобы соединить все детали между собой, требуется использовать фитинги нужных размеров.

Для солнечного коллектора в доме и гараже можно найти много полезных деталей от старой бытовой техники. В этот перечень входят теплообменник из ненужного холодильника, водопроводные трубы с основой из полиэтилена, старые батареи. Необходимым аспектом для производительности является теплопроводность.

Для сборки коллектора своими руками наилучшим вариантом считается медь. Она обладает теплопроводностью, которая равняется 394 Вт/м?. У алюминия данный параметр может меняться – 202-236 Вт/м?.

Трубы из меди давно зарекомендовали себя как наилучший материал для теплоприемника. Но это не означает, что другие отстают от них по всем параметрам.

При равных критериях производительность теплообменника из меди станет на 20 процентов больше, чем у металлопластика. Но второй материал значительно выгоднее.

Любую трубу, независимо от расходника, в обязательном порядке следует герметизировать. Они прокладываются в параллельном направлении, или же хозяева могут использовать принцип змеевика. Кстати, это самый надежный метод, потому что понижает риск возникновения дыр и гарантирует более равномерное перемещение воздуха.

Вершина короба, в котором располагается теплообменник, запирается стеклом. Вместо него можно применить современные материалы, наподобие акриловых полимеров или же цельного поликарбоната. Пластину лучше выбрать рифленую или матовую. Некоторые хозяева закрывают пространство полиэтиленовой пленкой в несколько слоев.

После сооружения конструкции следует тщательно проверить на наличие всех деталей. Если все на месте – можно переходить непосредственно к монтажу.

Для начала хозяину следует установить аванкамеру. Она располагается в самой высокой точке – чердак, эстакада, крыша. Здесь следует помнить о весе в зависимости от типа нагревателя. Если планируется водяной коллектор, то его масса будет гораздо больше, чем у воздушного. Но перекрытия на всякий случай лучше еще раз все проверить.

После этого монтируется короб. Наиболее надежное и оптимальное месторасположение для него – южная сторона. А угол наклона должен равняться максимум 45 градусам.

Затем все проложенные трубы объединяются в одну систему. Каждая из них снабжается поперечниками. Самый маленький имеет размеры в полдюйма, и он применяется для прибора напорной части системы.

Чтобы энергия не терялась при передвижении воздуха, необходимо каждую трубу изолировать. Для этого можно применить пенопласт, базальтовую вату или фольгу. Это касается и аванкамеры.

Обычным и легкодоступным вариантом термоизоляции накопительной емкости считается сооружение вокруг фанерного или дощатого короба. Зазоры наполняются утеплителем – шлаковатой, смесью сухой травы с глиной, опилками.

Впоследствии монтажа всех составляющих и утепления части систем необходимо подключить вентиляторы и терморегуляторы. Постепенно коллектор заполнится воздухом и нагреется. Обязательно стоит проверить работу клапанов, которые будут препятствовать циркуляции воздуха в нерабочее время.

Увеличение температуры случается в том числе и в облачную погоду. Подогретый теплоноситель начинает подниматься в верхнюю часть накопителя. Циркуляция воздуха осуществляется до того момента, пока жар теплоносителя, поступающего в радиатор, не будет равен температурному режиму у выхода из аппарата.

Воздушный солнечный коллектор своими руками как собрать и изготовить

Используя недорогие подручные материалы и простое оборудование, можно собрать эффективный воздушный солнечный коллектор для обогрева дома.

Устройство работает по простому принципу: черная поверхность поглощает солнечное тепло и отдает его воздуху. Пока на коллектор светит солнце, абсорбер нагревает нагнетаемый вентиляторами холодный домашний воздух. В помещение возвращается уже нагретый воздух — благодаря такой вентиляции температура в помещении постепенно повышается.

Воздушный солнечный коллектор обычно устанавливают на крышу или на южную стену дома, предварительно сделав четыре отверстия диаметром около 10 см, объясняет кандидат технических наук, автор многочисленных публикаций об энергосбережении и книги «Энергосберегающие коттеджи» Юрий Дудикевич.

«Через нижние отверстия в стене прохладный домашний воздух будет подаваться на коллектор, нагреваться и возвращаться обратно в помещение через верхние отверстия, — объясняет специалист. — На выходе коллектора устанавливаются обратные клапаны, которые блокируют движение воздуха при отключенных вентиляторах».

Согласно подсчетам эксперта, воздушный солнечный коллектор позволяет получать 1,5 кВт*ч тепловой энергии на один квадратный метр площади. «Например, 10 коллекторов, площадью два метра каждый, могут давать 30 кВт*ч в солнечный день, — объясняет украинский инженер. — В декабре, когда температура воздуха на улице достигала -6 ° С, суммарная выходная тепловая энергия коллектора в течение солнечного дня (7:00) составила 6 кВт*ч, а эффективность — не менее 50%, а в октябре коэффициент полезного действия устройства повысился до 75 %».

Теплый воздух из солнечного нагревателя лучше направить под пол, советует эксперт. «Устроить это можно посредством плоских прямоугольных воздуховодов шириной 30 и высотой 5 сантиметров, — объясняет Юрий Дудикевич. — Их можно изготовить своими руками из оцинкованной жести, к тому же они имеют большую площадь поверхности, чем круглые трубы, и поэтому лучше отдают тепло».

При этом необходимо обязательно обернуть в теплоизоляцию каналы и пол, отмечает специалист, добавляя, что отличными свойствами обладает природный утеплитель из извести и костры льна или конопли.

Воздушный солнечный коллектор может использоваться не только для обогрева дома, но и для отопления парников, сушки неотапливаемых помещений, сушки фруктов и овощей, а также древесины весной, летом и осенью.

По словам эксперта, воздушный коллектор – самым дешевым средством обогрева дома. «За водяную солнечную систему надо отдать не менее 4 тыс. евро, а воздушный аналог, который не уступает по эффективности, можно сделать собственноручно за 100 евро, — отмечает Юрий Дудикевич. — Такие устройства благодаря доступным материалам можно собирать даже на уроках труда в школе».

Для изготовления воздушного солнечного коллектора нужны базовые знания, а также материалы и инструменты, которые можно купить в ближайшем магазине или найти в собственном хозяйстве.

Чтобы смастерить солнечный воздушный обогреватель, который может работать и зимой, понадобится деревянная рама с фанерным дном, изоляционная и рефлектирующая пленка, металлический лист, зачерненная сетка и лист прозрачного поликарбоната. К тому же нужны два вентилятора, и два обратных клапана, которые устанавливаются на выходе из коллектора.

Фанерное днище размером 1500х1500 мм нужно раскроить на две части: 1050х1500 мм и 450х1050 мм (соединяются между собой планкой сечением 20х40 мм) и вырезать четыре отверстия для движения вентилируемого воздуха (можно использовать форматно-раскроечный станок).

В днище устланном изоляционной пленкой с теплоотражающим свойствам необходимо просверлить снизу два отверстия диаметром 10 см для забора холодного домашнего воздуха и два отверстия сверху — для отвода горячего воздуха из коллектора. «В нижние отверстия мы будем монтировать вентиляторы, с помощью которых холодный воздух будет втягиваться в коллектор, а на верхние позже установим обратные клапаны, которые будут блокировать движение воздуха при отключенных вентиляторах», — объясняет Юрий Дудикевич.

Утепление фанерного днища рамы изоляционной и рефлектирующой пленкой помогает уменьшить теплопотери коллектора. Алюминизированная пленка отражает тепловые лучи, которые поступают от нагретого абсорбера.

Основной элемент коллектора — абсорбер – окрашенный в черный цвет металлический лист.

К внутренней стороне абсорбера прибивается металлическая сетка, которая меняет структуру воздушного потока, создаваемого вентиляторами, и вся эта конструкция монтируется к раме коллектора.

«Втянутый в коллектор холодное домашний воздух движется вдоль сетки, прогревается и становится температурно однородным», — объясняет Юрий Дудикевич.

Далее присоединяем питание к вентиляторам и монтируем их в отверстия, которые будут находиться снизу.

«Два вентилятора Домовент ВКО-100 создают воздушный поток скоростью 200 м3/ч, — объясняет эксперт. — Мощность одного вентилятора составляет 14 Вт при дневных солнечных поступлениях на коллектор от 3 кВт*ч и больше».

Для установки воздушного коллектора необходимо просверлить в стене четыре отверстия диаметром 10 см.

И наконец — для уменьшения теплопотерь абсорбер накрываем листом прозрачного поликарбоната, который имеет защитную пленку от губительного ультрафиолетового излучения.

Видео: как собрать воздушный коллектор своими руками из пивных банок

Понравилась статья? Поделитесь ею и будет вам счастье!

Солнечный коллектор своими руками — обзор, обвязка.


nehomesdeaf.org

Оконный солнечный воздушный коллектор

Оконный солнечный воздушный коллектор
Один из серьезных недостатков установки воздушных солнечных коллекторов является то, что для подачи из них горячего воздуха в помещение, необходимо проделывать отверстия в стене дома. Поэтому установку воздушного солнечного коллектора могут позволить себе исключительно владельцы частных домов, но даже многих из них смущает факт создания дыр во внешней стене. Чтобы избежать подобного, автор решил сделать солнечный коллектор прямо в оконном проеме.

Материалы и инструменты, которые использовались автором для создания этой модели солнечного коллектора для обогрева воздуха:

1) толстая фанера
2) лобзик
3) вентиляторы 12 В
4) фольга
5) черная термостойкая краска
6) алюминиевые пластины
7) штора или кусок качественной ткани для внешнего декора.
8) терморегулятор для инкубаторов.

Рассмотрим более подробно этапы создания этого воздушного коллектора, а так же основные плюсы и минусы его использования.

Так как конструкция солнечных воздушных коллекторов весьма гибкая, то автор решил, что можно сделать коллектор, который отлично подойдет и для обогрева квартиры. Для этого солнечный коллектор должен быть размещен прямо в оконном проеме. Важно учитывать то, что окна квартиры, в которой автор решил устанавливать коллектор выходят на юг, а следовательно они будут под лучами солнца.

Так как у автора в комнате, где будет размещен солнечный коллектор несколько окон, то он решил в одно из них и было решено установить коллектор. В случае, если у вас только одно окно, то чтобы в комнате не было темно и не тратилась дополнительная электроэнергия на освещение, автор рекомендует устанавливать солнечный коллектор только в половину оконного проема.

Чтобы добиться наибольшей эффективности солнечного коллектора, как известно. его необходимо располагать под прямым углом к солнечным лучам. Однако траектория движения солнца в зимний период, когда и возникает необходимость в обогреве, находиться довольно низко над горизонтом. Это позволяет установить солнечный коллектор вертикально.

Для облегченного понимания ниже приведена схема траектория солнца в зимний и летний период:

Оконный солнечный воздушный коллектор
А тут приведена схема работы солнечного воздушного коллектора:
Оконный солнечный воздушный коллектор
Корпус коллектора, как и большинстве случаев, был выполнен из листов толстой фанеры. Внутреннюю сторону коробка автор решил покрыть слоев фольги, это позволит отражать солнечные лучи на алюминиевые пластины, тем самым увеличивать температуру внутри короба коллектора.
Оконный солнечный воздушный коллектор
Оконный солнечный воздушный коллектор
Затем автор приступил к установке алюминиевых пластин в корпус коллектора. Автор решил все же расположить куски металла, которые будут служить абсорбером в коллекторе под небольшим углом, чтобы лучи солнца падали на них под прямым углом в любой сезон. Поэтому пластины были слегка изогнуты. Так как окно достаточно широкое и разделено на две части перегородкой, то автор решил размещать пластины соответственно.
Оконный солнечный воздушный коллектор

После установки пластин, автор сделал по два отверстия в каждой из двух частей солнечного коллектора. Так как горячий воздух поднимается вверх, то нижние отверстия будут служить для подачи холодного воздуха внутрь, а через верхние нагретый в коллекторе воздух будет поступать обратно в помещение.

Оконный солнечный воздушный коллектор
Оконный солнечный воздушный коллектор
Оконный солнечный воздушный коллектор
Для увеличения эффективности нагрева солнечного коллектора, автор окрасил его внутреннюю поверхность черной термостойкой краской.
Оконный солнечный воздушный коллектор
Чтобы обеспечить постоянную циркуляцию воздуха через коллектор, автор установил в верхние отверстия вентиляторы на 12 В. Такие вентиляторы используются в системных блоках компьютером, поэтому их можно приобрести в любом компьютерном магазине. Чтобы автоматизировать процесс включения и выключения вентиляторов, автор подсоединил к ним самый простой терморегулятор для инкубаторов. Таким образом, при достижении температуры воздуха внутри коллектора 30 градусов, вентиляторы включаются и подают его в помещение.
Оконный солнечный воздушный коллектор
Затем автор приступил к декоративным усовершенствованиями данного коллектора, чтобы он не портил интерьер комнаты своим видом. Для этих целей, автор взял подходящий внешне и по размерам кусок ткани, который прикрепил в внешней части коллектора, не забыв сделать прорези под воздушные отверстия. Таким образом получилась своеобразная штора, которая закрывает коллектор.
Оконный солнечный воздушный коллектор
После этого, коллектор был установлен непосредственно в оконную раму и приступил к работе. В солнечные дни он будет отлично обогревать комнату за счет использования солнечной тепловой энергии. В будущем автор планирует подсоединить к воздушному коллектору солнечную панель, от которой будут питаться вентиляторы и терморегулятор, что позволит полностью обеспечить работу коллектора за счет энергии солнца.
Оконный солнечный воздушный коллектор
Основными преимуществами оконного солнечного коллектора являются:
1) Возможность сэкономить на отоплении частного дома, дополнительный обогрев квартиры, особенно в переходный сезон, когда уже похолодало, но отопление все еще не включили.

2) У данной модели отсутствует надобность создавать дополнительные технологические отверстия для системы коллектора.

3) Так как в данном случае нет нужды утеплять и остеклять коллектор, то эта модель получается гораздо дешевле аналогичных стандартных воздушных коллекторов.

4) У данной модели коллектора имеется возможность ее легкого демонтажа. Поэтому в летние месяцы или при долгой пасмурной погоде, ее можно убрать на хранение в кладовку.

Однако у нее есть и свои недостатки:
1) Так как коллектор находится в оконной раме, то он уменьшает количество солнечных лучей проникающих в комнату.
2) Площадь окна не особенно велика, поэтому из-за малых размеров коллектор будет иметь малую мощность.


Источник Оконный солнечный воздушный коллектор Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Воздушный солнечный коллектор для отопления дома своими руками: принцип работы, сборка устройства

Солнце — мощный источник энергии, который люди научились использовать для своих нужд. Простейший пример того, как солнечные лучи могут применяться с пользой, — ёмкость для душа, выкрашенная в чёрный цвет. Более сложная и функциональная конструкция, которую можно сделать своими руками, — воздушный солнечный коллектор. С помощью такого оборудования можно не только подогревать воду, но и отапливать дом.

коллекторОтопление дома с помощью солнечного коллектора не единственная его функция

Принцип действия

Все солнечные коллекторы работают по одному принципу: энергия ультрафиолетовых лучей преобразуется в тепло. Основной элемент конструкции — коллектор, внутри которого находятся тонкие трубки с теплоносителем. В качестве последнего обычно используют антифриз или воду.

Теплоноситель перемещается по трубкам и нагревается под воздействием солнечных лучей. По трубкам он циркулирует внутри бака, в котором находится вода. В то время как основной объём жидкости нагревается, теплоноситель остывает, и за счёт этого происходит его циркуляция по трубам. Принцип похож на то, как функционирует система охлаждения в автомобилях: избыточное тепло отводится от двигателя и расходуется, например, на поддержание температуры в салоне.

Отличие воздушно-солнечного коллектора от системы охлаждения в авто состоит в следующем: тепло не просто отводится из одного места в другое, а выполняет определённую функцию. С каждым годом солнечные коллекторы получают всё большее распространение, и учёные уверены, что именно за этими приборами будущее.

коллектор_домВ скором времени, скорее всего, солнечные батареи будут в каждом частном доме

Интересные факты, свидетельствующие о том, что в скором времени солнечные лучи везде будут использоваться как источник энергии:

  • воздушный солнечный коллектор для отопления дома устроен сравнительно просто, и его можно сделать своими руками;
  • полученную энергию можно аккумулировать и направлять на различные нужды;
  • тепло не нуждается в транспортировке, а применяется там же, где и было получено;
  • процесс преобразования солнечной энергии в тепловую безвреден для окружающей среды;
  • коллекторы не нуждаются в дорогостоящем обслуживании, уход за ними минимален;
  • солнечная энергия бесконечна и практически бесплатна.

Но у этого источника тепла есть и минусы. Один из них — невозможность получать энергию солнца ночью. Другие недостатки:

  • эффективность работы оборудования прямо зависит от характеристик инсоляции, т.е. в пасмурную погоду, а также в период, когда световой день короткий, тепловой энергии удаётся получить меньше;
  • создание и установка коллектора потребуют финансовых и временных затрат;
  • в зимний период КПД заметно снижается.

В этом видео вы узнаете, все о воздушном солнечном коллекторе:

Классификация устройств

Солнечные коллекторы подразделяются на двухконтурные и одноконтурные. Первый тип более распространён. В устройстве с двумя контурами по одному из них циркулирует вода, по второму — теплоноситель. Такой коллектор используется круглогодично.

Что касается одноконтурного оборудования, оно пригодно к применению только в безморозный период, так как внутри теплоносителя находится вода, способная замёрзнуть и разрушить трубки.

По принципу работы коллекторы также делятся на несколько групп:

  • воздушные;
  • плоские;
  • вакуумные;
  • концентраторы.
коллектор_блокиСуществуют несколько видов моделей, например, воздушные

Воздушные модели

Особенность этих коллекторов — невысокая эффективность. Воздух плохо проводит тепло, хотя он и способен нагреваться. Главное преимущество — возможность круглогодичного использования. Поскольку воздух не замерзает, нет риска, что трубки будут повреждены. Конструктивно этот тип коллектора отличается надёжностью и простотой. Такое оборудование подходит для отопления разных типов помещений, включая:

  • жилые дома;
  • подвалы;
  • овощехранилища;
  • цеха;
  • гаражи;
  • склады.

Основной элемент коллектора — ребристая панель, выполняющая функции теплоприёмника. Обычно она изготовлена из стали, алюминия или меди. Внутри панель разделена на ячейки. Воздух циркулирует между рёбрами и подогревается, отдавая тепло в помещение. Охлаждённый теплоноситель перемещается обратно в основную часть коллектора.

Воздушный солнечный коллектор из пивных банок : последствия работы после зимы:

В России воздушный коллектор в качестве основного источника отопления целесообразно использовать на юге, и только в маленьких помещениях, предназначенных для временного проживания. В остальных случаях, а также в регионах с суровым климатом, лучше применить модель другого типа.

Плоский источник тепла

Основное достоинство плоского солнечного коллектора — простота конструкции. Оборудование довольно надёжно, но имеет сравнительно низкий коэффициент полезного действия. Устройство собрано по принципу сэндвича и включает в себя следующие элементы:

  • защитное стекло;
  • медные трубки, заполненные теплоносителем;
  • теплоизоляционный слой;
  • алюминиевую раму;
  • крепёж;
  • абсорбент.

В качестве поглощающей поверхности (абсорбента) выступает пластина. Её окрашивают в чёрный цвет, чтобы поглощение солнечных лучей было максимальным. Стекло применяется для создания парникового эффекта. Благодаря ему тепло не уходит, а нагревает абсорбент. Такую конструкцию несложно собрать самостоятельно, а служить она может более 10 лет.

коллектор_крышаСуществует модель на вакууме, которая имеет свои особенности

Оборудование на вакуумных элементах

Коллекторы вакуумного типа имеют в своей основе запаянные трубки, наполненные теплоносителем, и теплосборник. Трубки выполнены из стекла, покрытого специальным напылением, позволяющим лучше аккумулировать тепло. Благодаря вакууму предотвращаются потери тепла. В процессе циркуляции жидкость из вакуумных трубок поступает сначала в теплосборник, а затем в накопительный бак с водой. Охлаждённый теплоноситель возвращается обратно в систему.

У вакуумного (вакуумированного) устройства более высокий коэффициент полезного действия, чем у плоского и воздушного. С помощью этого коллектора удобно нагревать воду. Конструкция хороша тем, что трубки можно добавлять и убирать, когда увеличивается или уменьшается потребность в горячей воде.

Мой воздушный коллектор-сборка перед экспуатацией:

Существует много вариантов вакуумных устройств, в том числе такие, где стеклянные трубки находятся одна в другой, а в наружной находится вода. Недостаток моделей этого типа — сложность изготовления. Создать вакуум в домашних условиях нереально. На предприятиях есть такая возможность, тем не менее процесс изготовления вакуумированных коллекторов обходится недёшево.

Сборка своими руками

Коллектор, работающий на солнечной энергии, можно как собрать, так и купить в готовом виде. Второй вариант неудобен тем, что с увеличением площади поглощения возрастает цена. При этом от размеров поглощающей поверхности зависит мощность. Сборка воздушного коллектора своими руками — оптимальный вариант для тех, кто не желает переплачивать. Для изготовления не нужны дорогие инструменты и материалы: в простейшем варианте отопительное устройство собирается из алюминиевых банок.

Выбирая из разных типов конструкций, лучше остановиться на воздушном или плоском устройстве. Главное — суметь предотвратить потери тепла. Если получится это сделать, конструкция окупится за несколько недель.

Первый этап — выбор места, где будет стоять устройство. Оно должно освещаться солнцем как можно дольше. Панели ориентируют на юг, причем желательно, чтобы их можно было поворачивать, регулируя угол наклона. Так удастся добиваться максимального уровня инсоляции в разное время года. Например, зимой солнце находится ниже над горизонтом, чем летом.

Воздушный солнечный коллектор:

Для уменьшения потерь тепла коллектор располагают как можно ближе к помещению, которое планируют обогревать. В частности, можно установить его на фронтон или южную сторону кровли. Ещё один важный момент — тени от ограждений, деревьев и других высоких объектов. Зимой они бывают длиннее, и нужно это учитывать. Коллектор следует ставить так, чтобы тени не попадали на него в любое время года.

Когда выбрано место, приступают к изготовлению. Алюминиевые банки подходят лучше, чем что-либо другое, потому что металл хорошо нагревается и проводит тепло. Ёмкости без проблем стыкуются между собой, так как имеют одинаковые размеры, а при необходимости их можно резать и сгибать.

коллектор_крыша1Данную систему отопления можно собрать и своими руками

Собрав достаточное количество алюминиевых банок, прорезают в них отверстия с обеих сторон. Стыкуют между собой и склеивают места соединений герметиком. Конструкцию из банок окрашивают чёрной краской и укладывают в панель. Затем присоединяют трубки для отведения и подведения воздуха. Подойдут элементы, предназначенные для монтажа вентиляционных систем. С задней стороны панели монтируют теплоизоляционный материал, с передней — укрепляют стекло или сотовый поликарбонат. Готовый коллектор может работать без дополнительного оборудования, но для повышения эффективности можно подключить к нему вентилятор.

Другой вариант — объединить устройство с вентиляционной системой жилого помещения. Проходя через систему, воздух будет нагреваться на 30-35 градусов.

Самодельный коллектор даёт возможность организовать водяное отопление дома. В этом случае функцию теплоприёмников выполняют полиэтиленовые шланги, металлические трубы, алюминиевые или чугунные батареи. Для круглогодичного использования сооружают двухконтурный коллектор. Теплоноситель — антифриз или тосол.

Собрав солнечный коллектор воздуха своими руками, можно полностью покрыть потребность в горячей воде и уменьшить расходы на обогрев помещения.

Воздушный солнечный коллектор из профнастила своими руками:

kaminguru.com
