Срабатывает автомат: причины, инструкция по поиску неисправности

причины, инструкция по поиску неисправности

Отключение автоматического выключателя может быть вызвано множеством различных причин, начиная от неисправности самого изделия и заканчивая коротким замыканием в проводке. Можно самостоятельно определить, почему срабатывает механизм расцепления питания, и сделать это совсем не составит труда даже неопытному электрику. Далее мы расскажем читателям сайта самэлектрик, почему выбивает автомат в щитке и что делать для решения проблемы!

• Перегрузка сети
• Неисправность бытовой техники
• Коротит электропроводка
• Вышел из строя АВ
• Что еще может быть?

Перегрузка сети

Самая частая причина, по которой отключается автоматический выключатель (АВ) состоит в том, что он просто выполнил свою работу – защитил проводку от перегрузки и дальнейшего выхода из строя. Когда мы рассматривали технические характеристики автоматов, то говорили о том, что у каждой модели есть свой номинальный ток расцепления: 6, 10, 16, 25 А и т. д. Вот если Вы одновременно включили несколько мощных электроприборов, ток которых превысил уставку, не удивляйтесь, почему выбивает автоматический выключатель в доме. Например, у Вас на щитке стоит автомат на 16А (классическая ситуация для старой проводки) и Вы в один момент включили стиральную машину, кондиционер, электрочайник и бойлер. Нагрузка на сеть заметно возросла, в результате чего АВ отключился, тем самым защитив электропроводку.

Решить проблему можно несколькими способами. Первый и самый простой – поочередно включать мощную бытовую технику, чтобы не возникла перегрузка. Второй – заменить автомат на 25-амперный. Это допускается делать только в том случае, если проводка сможет выдержать нагрузки (медная, сечение жил не менее 2,5 мм²). Третий, самый надежный – заменить электропроводку в доме на новую, которая будет способна выдержать мощную бытовую технику.

Доходчиво объясняется причина, по которой автомат выбивает, на видео:

Что делать, если происходит срабатывание АВ под нагрузкой?

Обращаем Ваше внимание на то, что после того, как автомат выбьет, если он с тепловым расцепителем, включить его сразу не получится. Связано это с принципом работы изделия. Когда механизм остынет (время может достичь несколько минут), попробуйте заново взвести рычаг в положение «Вкл.».

Неисправность бытовой техники

Если же автомат выбивает часто и примерно в один и тот же период времени, с большой вероятностью можно утверждать, что неисправен один из электроприборов. К примеру, если Вы заметили, что автоматический выключатель срабатывает при включении стиральной машины, электроплиты или же водонагревателя, отключите эту технику и посмотрите, как ведет себя устройство без электроприборов. Срабатывание не происходит? Нужно искать неисправность в одном из подключенных «виновников». О том, как отремонтировать бытовую технику своими руками, мы рассказали в соответствующем разделе сайта.

Быстро найти неисправную технику можно методом исключения. Выключите все вилки из розеток и поочередно подключайте. На приборе, который коротит, произойдет срабатывание автоматического выключателя под нагрузкой.

Если же Вы отключили всю технику от сети, а автомат выключается, значит, дело может быть в проводке. Что делать в таком случае, мы расскажем далее.

Коротит электропроводка

Еще одной причиной, почему часто выбивает АВ, является короткое замыкание в проводке. Фаза в каком-то месте прикасается к нулю, в результате чего происходит КЗ и автомат выполняет свою вторую защитную функцию – защиту от короткого замыкания. Если все потребители отключены от сети, а срабатывание происходит, нужно полностью проверить проводку. Дело это занимает довольно много времени и, помимо этого, нужно быть внимательным, чтобы найти неисправность.

В первую очередь Вы должны разобрать все розетки и выключатели света, проверить качество подключений жил к клеммам. Если провода болтаются, винтики нужно подтянуть. После розеток переходите к распределительным коробкам. Убедитесь, что соединение проводов в распределительных коробках качественное, нет оголенных участков, которые могут коротить. После коробок нужно переходить к светильникам. Очень часто начинающие электрики забывают проверить люстры, если автомат выбивает без нагрузки. Технология проверки аналогична розеткам – проверяете надежность соединений.

В самую последнюю очередь нужно проверить проводку, которая в большинстве домов и квартире скрытая (в стене). Лучше всего в этом случае использовать специальный прибор, которым можно быстро и точно найти КЗ. Однако в домашних условиях вряд ли у кого-то он найдется, поэтому выйти из положения можно с помощью мультиметра. О том, как определить короткое замыкание в проводке, используя тестер, мы рассказывали в соответствующей статье. Если и это не помогло, рекомендуем вызвать мастера, который с помощью тепловизора или же других приспособлений найдет короткое замыкание и устранит его.

Вышел из строя АВ

Ну и самая редкая причина, которая также не исключается – плохое качество автомата, который выбивает из-за того, что бракованный. Если Вы уверены, что проводка и бытовая техника целые, а перегрузка не возникает – проверьте автомат методом замены на аналогичный. С уверенностью можно сказать, что это поможет устранить проблему. Чтобы в будущем больше не столкнутся с таким случаем, рекомендуем ознакомиться с рейтингом лучших производителей автоматических выключателей и выбрать один из списка.

Что еще может быть?

Помимо выше перечисленных причин, по которым выбивает автомат в щитке, бывают еще и другие, редко происходящие. Вкратце рассмотрим и их тоже.

Если автоматический выключатель срабатывает при перегорании лампочки, не переживайте, это иногда происходит. Дело в том, что при сгорании лампы возникает кратковременная перегрузка и если номинал автомат 6-10А, он, вполне возможно, выбьет. Со светодиодными и люминесцентными лампами такого не произойдет.

Иногда на форумах можно встретить ситуацию, когда АВ выбивает при включении стабилизатора. Тут тоже свои нюансы, связанные с работой устройства и Вашей же невнимательностью. Дело в том, что стабилизаторы напряжения при пуске создают ток, который может превысить номинал Вашего автомата, в результате чего он выбьет. Может быть еще и причина в самом стабилизаторе. Дешевые китайские модели славятся своим браком.

Если срабатывание происходит при включении света – проверьте мультиметром светильники. О том, как использовать мультиметр, мы также рассказывали.

Банальной причиной, по которой отключается автомат, является неправильное подключение этого устройства. Если жилы плохо подтянуты к клеммам, происходит нагрев в этом месте, в результате чего может сработать тепловой расцепитель. Определить причину поможет визуальный осмотр – подплавленный корпус и изоляция провода. Если пластик сильно расплавился, лучше заменить автоматический выключатель. При незначительных повреждениях допускается просто посильнее затянуть жилы отверткой.

Немного отойдем от темы, но все же отметим важное. Если у Вас в электрощитке находятся вводной и групповые автоматы, найти причину будет проще. Выбивает АВ на вводе, без групповых? Проверьте правильность сборки щитка. Если отключается определенный автомат ниже главного, значит, в этой группе находится неисправность (освещение, розетки либо отдельно подключенная варочная панель).

Бывает, что проблема возникает после затопления квартиры. Вода попадает на соединения проводов и если они скручены изолентой, она расклеивается, в результате чего происходит замыкание контактов. После потопа нужно обязательно сделать ревизию проводки, чтобы не дотянуть до ситуации, когда начнет срабатывать автоматический выключатель.

Вот мы и предоставили все причины, почему выбивает автомат в щитке. Учтите, что такая ситуация может произойти как в квартире, так и частном секторе. Действовать нужно аналогичным образом, даже если отключается автоматический выключатель на столбе! Если же Вы не уверены в своих способностях, лучше вызвать мастера, который безопасно найдет неисправность и устранит ее!

Интересное по теме:

• Почему срабатывает УЗО
• Причины мигания энергосберегающих ламп
• Как найти электропроводку в стене

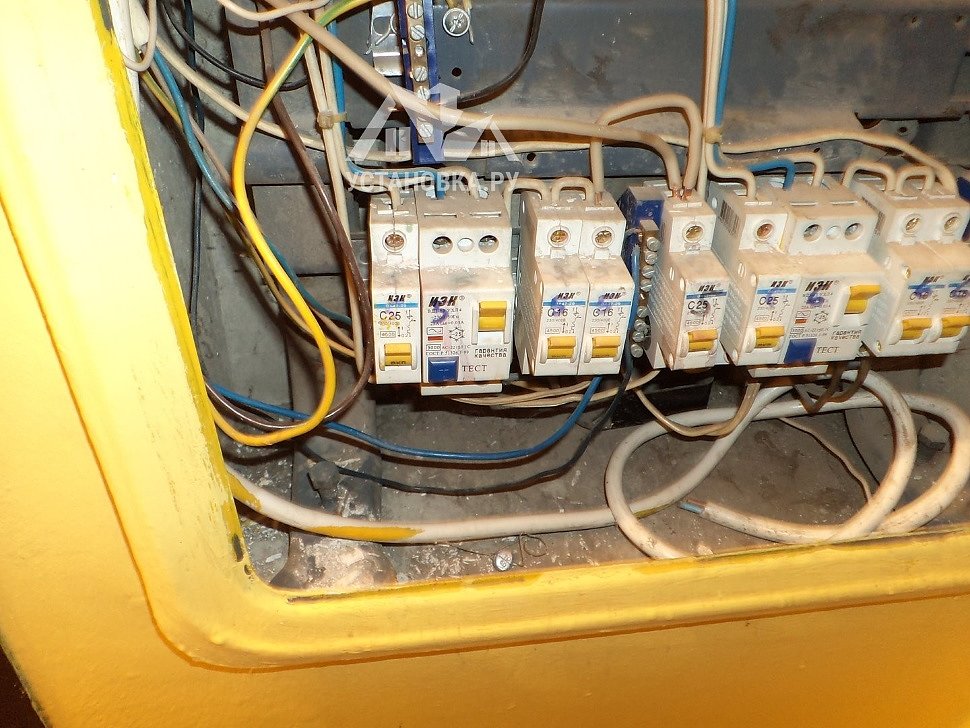

Почему выбивает автомат в щитке

Срабатывание автоматического выключателя электропроводки – не такое уж редкое явление. В этой ситуации нельзя просто возвращать рычаг включения автомат в рабочее положение. Предварительно необходимо ответить на вопрос: почему выбивает автомат, так как без неисправности тут не обошлось.

Срабатывание автоматического выключателя происходит по различным причинам. Чаще всего он «срабатывает» в результате короткого замыкания или перегруза электропроводки. Однако, даже при надежности современной техники нельзя исключить отказ самого устройства.

Процедура поиска неисправности не отличается сложностью, а ее выполнение доступно даже начинающему электрику. Далее мы расскажем об основных приемах обнаружения причины срабатывания и способах устранения неисправностей.

Основное назначение автоматического выключателя?

Начнем с самого простого: для чего используют автоматические выключатели, и какие функции они выполняют.

Автоматический выключатель предназначен для защиты от перегрузки и короткого замыкания той части электропроводки, которая подключена к его клеммам. Автомат защищает только электропроводку. Ни какую бутовую технику, которая подключена к розеткам, он не защищает. Нельзя требовать от него защиты различных нагрузок типа музыкальных центров, компьютеров и аналогичных им: он принципиально не предназначен для этого.

С назначением разобрались, теперь разберем, почему выбивает автомат? При возникновении в сети короткого замыкания возрастает электрический ток, на мгновенное увеличение которого реагирует электромагнитный расцепитель автоматического выключателя. Электромагнитный расцепитель приводит в срабатывание спусковой механизм автомата и цепь разрывается. Время срабатывания в этом случае не превышает несколько сотых секунды.

Если вы решили одновременно включить большое количество электроприборов, например стиральную машинку, электрочайник, пылесос, микроволновку и т.п. в сети также возрастет электрический ток, но его значение будет на порядок меньше тока короткого замыкания — это называется перегрузом электропроводки.

При перегрузке ток в цепи превышает номинальный ток автомата и в этом случае реагирует тепловая защита – биметаллическая пластина. При перегрузке она начинает нагреваться и изгибаться, цепляя при этом спусковой механизм автомата и цепь разрывается.

Время отключения в этом случае зависит от величины перегрузки и может составлять от нескольких секунд до нескольких минут.

Понять, что автомат действительно отключился можно только при его осмотре. Для этого необходимо в щите обратить внимание на положение рычага управления (язычка). При отключении управляющий язычок переходит в нижнее положение, а в индикаторном окошке появляется цифра «0».

Почему выбивает автомат в щитке?

Восстановление нормальной работы электропроводки всегда начинают с поиска причины срабатывания автомата. Наиболее часто встречающиеся согласно моему богатому опыту причины я перечислю далее. Сначала рассмотрим самые вероятные из них, а потом поговорим о редко встречающихся случаях.

#1. Перегрузка в электропроводке

Под перегрузкой понимают подключение к сети слишком большого количества мощных потребителей. Перегрузка становится основной причиной «неожиданного» обесточивания определенных потребителей. Такую картину часто можно наблюдать с наступлением холодов, когда централизованное отопление еще не работает, но людям в квартирах нужно как то греться и тогда комфортную температуру начинают поддерживать электронагревателями.

Любой нагреватель сам по себе это большая нагрузка (в среднем мощность обычного камина порядка 2 кВт), а добавить сюда стиральную машину или микроволновку – вот и получаем отключения автомата из-за перегруза.

При перегрузке автомат выбивает не сразу: между моментами ее наступления и срабатыванием автомата проходит какое-то время. В этот период происходит разогрев цепей тепловой защиты и чем больше будет перегрузка по отношению к номинальному току автомата, тем быстрее он отключится.

Конкретное значение срабатывания «по перегрузке» можно определить по время-токовым характеристикам. Например, биметаллическая пластина теплового расцепителя 16-амперного автомата с характеристикой типа «С» при токе в 20 А сработает примерно через 3 минуты.

В результате этого можно наблюдать такую картину, когда люди включив в розетки все что у них есть, идут заниматься своими делами и не понимают, почему вдруг нистого ниссего выбило автомат, и вся квартира потухла.

Восстановить нормальное функционирование проводки можно двумя способами. Любо включать мощную бытовую технику по очереди. Например, не включать электрочайник, когда работает стиральная машина или перед тем как включить утюг на время отключить камин.

Суть второго способа, заключается в перераспределении нагрузки, т.е. наиболее мощные потребители подключают к розеткам, защищаемые разными автоматами. Но этот способ возможен, если у вас электропроводка действительно разделена на группы и каждая группа защищается своим автоматическим выключателем.

#2. Короткое замыкание

Короткое замыкание – основной ответ на вопрос о том, почему выбивает автомат при включении. Как правило, короткое замыкание всегда сопровождается какими то действиями. Типичные причины короткого замыкания во время сверления стены сверлом «перебивается» кабель электропроводки. Либо при ремонте не обесточенной розетки случайно закоротить инструментом фазу и ноль. То же самое можно наблюдать при попытке подправить контакты в патроне люстры.

Общее для этих событий — автомат срабатывает мгновенно. В такой ситуации включать его сразу нельзя. Предварительно следует убедиться в отсутствии короткого замыкания жил поврежденного провода, контактов розетки и патрона люстры. Затем включаем автомат и убеждаемся в нормальном функционировании сети.

Короткое замыкание также может стать последствием неисправностей самих электроприборов. Оно часто встречается, например, при выходе из строя водонагревателей и иных бытовых устройств, у которых происходит пробой изоляции на заземленный корпус.

#3. Неисправность автоматического выключателя

Нередки случаю когда причиной отключения является неисправность внутреннего механизма автоматического выключателя. Сам автомат может стать причиной отключения из-за внутренней неисправности и плохого контакта. Признак внутренней неисправности — автомат выбивает без нагрузки или при небольшой нагрузке.

В этой ситуации лучше всего поменять его на аналогичный, рассчитанный на такой же номинальный ток. Увеличивать номинал автомата при замене нельзя, т.к. может расплавиться изоляция кабелей электропроводки.

#4. Плохой контакт на клеммах

Иногда помогает подтяжка отверткой контактов автомата. Бывают случаи, когда причиной срабатывания является плохой контакт провода в клеммах. Особенно это часто встречается, если к автомату подключена алюминиевая проводка. Алюминий сам по себе очень текучий металл, мягкий и со временем контакты ослабевают. Особенно при больших нагрузках.

При ослабленном контакте автомат начинает греться, вся контактная пластина соответственно тоже, дальше на тепло реагирует биметаллическая пластина расцепителя и срабатывает тепловая защита.

Рекомендуется время от времени (хотя бы раз в год) проводить ревизию в электрощите и подтягивать клеммы на автоматических выключателях. Конечно, если после подтягивания клемм автомат и дальше продолжает выбивать его следует заменить.

#5. Высокая окружающая температура

Еще одна ситуация, почему выбивает автомат — его нагрев до высокой температуры. Это характерно для дачных щитков расположенных на улице с солнечной стороны. Аналогично – щиток смонтирован в котельной рядом с работающим котлом. В этом случае заметно снижается ток достаточный для срабатывания теплового расцепителя.

#6. Другие причины

Можно привести еще ряд причин срабатывания автоматического выключателя. Например, залив квартиры. Поэтому после потопа обязательно следует проверить состояние проводки и убедиться в ее исправности.

Что нельзя делать, если автомат отключается?

К сожалению люди, не понимают, что автоматический выключатель в первую очередь используется для защиты, а не просто для включения/отключения проводки во время ремонта.

При частом срабатывании автомата неопытные электрики не хотят разбираться с причинами такого поведения и просто предлагают заменить его на более мощный.

Запрещается заменять автомат на более мощный.

Например, если в щите установлен 16-ти амперный автомат менять его на 25-ти амперный запрещено. Ничем хорошим это не кончится, так как из-за больших токов может элементарно сгореть сама защищаемая электропроводка.

Мы ответили на вопросы о том, почему выбивает автомат. Как видим, причины этого одинаковы для городской квартиры, дачи и загородного дома. Более того, правила наших дальнейших действий идентичны вне зависимости от места нахождения автомата: вводной и распределительный щитки или щиток на столбе.

При понимании принципов работы автомата неисправность вполне можно устранить самому. Если же необходимой уверенности нет, то лучше всего вызвать мастера, который быстро выявит место неисправности и качественно выполнит ремонт.
