Сшитый полиэтилен трубы как соединять: Особенности монтажа труб из сшитого полиэтилена

какие нужны инструменты и оборудования, инстркуция и технология соединения

Содержание:

  1. Общее характеристики труб из сшитого полиэтилена
  2. В чём главные преимущества и особенности?
  3. Обладают ли изделия недостатками?
  4. Об особенностях монтажа изделий из сшитого полиэтилена
  5. Какие инструменты потребуются для монтажа?
  6. Подготовка к монтажным работам
  7.  Процесс монтажа
  8. Монтаж систем разных типов
  9. Дополнительная информация о фитингах
  10. Стыкуем трубы с компрессионными фитингами
  11. После монтажа производим опрессовку коммуникаций из сшитого полиэтилена
  12. Какие ещё аспекты имеют значение для монтажа?

Коммуникации на основе сшитого полиэтилена в последнее время приобретают всё большую известность. Этот материал отличается доступными ценами, сочетающимися с высокими эксплуатационными характеристиками. У полиэтилена имеются и другие преимущества в виде:

  • Устойчивости к разрушению.
  • Способности сопротивляться химическому воздействию.
  • Сопротивляемости высоким температурам.
  • Оптимального сочетания гибкости с прочностью.

Но не смотря на все плюсы данных изделий, главным фактором в становлении надежного трубопровода, является его качественного монтаж.

Такие системы легко соберёт любой начинающий мастер, даже без специальных навыков монтажа. Надо учитывать только некоторые особенности, позволяющие повысить результативность каждого действия.

Общее характеристики труб из сшитого полиэтилена

При производстве полиэтиленовых изделий, такие компании как Бир Пекс или Рехау подвергают их специальной тепловой обработке. Что в итоге придаёт прочность готового изделия и увеличивает ее способность сопротивления к высоким температурам.

Результатом данного процесса становится образование дополнительных связей на молекулярном уровне. Сшитый полиэтилен благодаря этому меняет свои свойства в лучшую сторону. Характерно появление новых положительных качеств у материала.

В чём главные преимущества и особенности?

  1. Наличие обратной усадки. Изделия способны сопротивляться высоким показателям давления, а после его длительного воздействия они возвращаются к первоначальной форме. Другие материалы со схожими параметрами просто растягиваются спустя некоторое время и приходят в негодность окончательно.
  2. Повышенный показатель термостойкости. Такие трубы нормально работают при температурах до 120 градусов.

Трубы из сшитого полиэтилена отличаются наличием трёхмерной структуры. Это значит, что цепочки из полимеров словно сшиваются друг с другом на молекулярном уровне, с помощью тонких нитей. Что способствует появлению особых качеств, которые не свойственны другим материалам, из аналогичной группы.

Рассмотрим преимущества труб из сшитого полиэтилена.

  • Доступность цен.
  • Способность сопротивляться замерзанию.
  • Переносят высокие температуры и давления.
  • Удобный монтаж.
  • Небольшой вес.
  • Высокий показатель шумоизоляции у Бир Пекс, Рехау и других фирм. Благодаря чему само помещение защищено от посторонних звуков. Всплески давления полностью поглощаются самой системой.
  • Продолжительный срок эксплуатации вместе с высокой прочностью. О гниении и коррозии при работе с этим материалом можно забыть.
  • Экологичность. Полиэтилен не выделяет вредных веществ, даже когда его сильно нагревают.
  • Эластичность.

Их не так много, но кому-то и они покажутся существенными.

  1. Высокая проницаемость кислорода. Из-за этого иногда обостряется коррозия в других материалах, которые соседствуют с полиэтиленом. Но это легко исправить, используя специальные средства для опыления. Они способствуют снижению диффузии в окислителе.

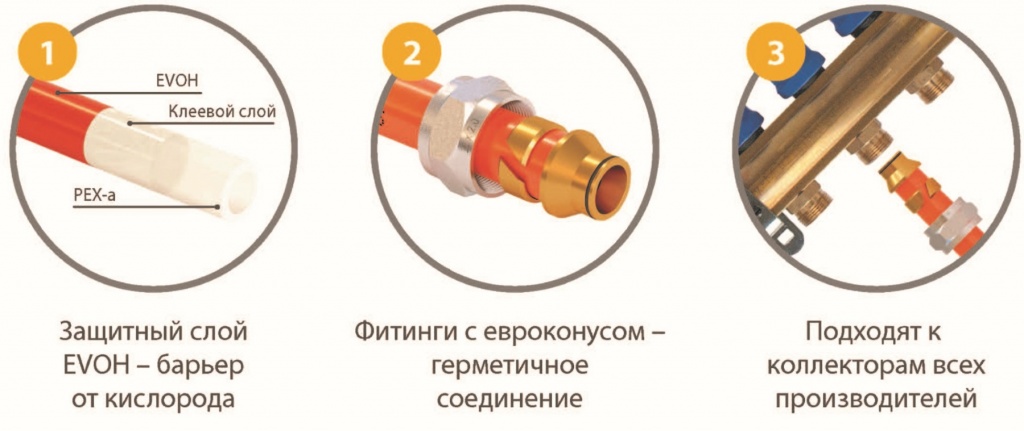

  2. Очень слабое покрытие у антидиффузной защиты, которая располагается на внешней стороне трубы из полиэтилена. Её легко повредить, если неосторожно обращаться с материалом.
  3. Во время монтажа, необходимость в дополнительной фиксации своими руками. Это связано с отсутствием алюминиевого слоя, что характерно для аналогичных изделий.
  4. Недопустимость воздействия солнечных лучей.

Существуют так называемые европейские стандарты для подобных изделий из полиэтилена. Согласно этим стандартам, всего существует 19 типоразмеров для труб из сшитого полиэтилена. Максимально допустимая толщина стенок – 28 миллиметров, пропускной диаметр равен 250.

Об особенностях монтажа изделий из сшитого полиэтилена

Выделяют три типа методов, благодаря которым осуществляется монтаж труб из сшитого полиэтилена.

  • Электросварочные фитинги. Данный способ является мало распространенным. Потому как требует наличие профессиональных умений и оборудования. Но зато этот способ отличается эффективностью.

  • Прессовочные фитинги фирмы Бир Пекс, Рехау или Упонор. Позволяют получать цельное соединение с максимальной надёжностью. Акцент делают на восстановительных свойствах полиэтилена. Благодаря которым после прессовки материал возвращается к начальному положению. В прессовочных фитингах есть полимеры, заполняющие собой все пустоты. Что обеспечивает максимальную плотность для контакта.

  • Обжимные фитинги. Самый простой вариант для монтажа.

ВАЖНО! Необходимо учесть уровень давления в будущей системе, чтобы правильно выбрать подходящий тип соединения и оборудование. Каждый из типов соединений способен выдержать строго определённую нагрузку в этом плане.

Какие инструменты потребуются для монтажа?

Список необходимых инструментов будет состоять из:

  1. Фитингов или комплекта других соединительных элементов.
  2. Гидравлического ручного пресса.
  3. Специальные ножницы.
  4. Набора с гаечными ключами.

Подготовка к монтажным работам

Выходы коллектора должны стать первыми элементами, требующими повышенного внимания. Только их правильная обработка обеспечит полную герметичность в системе.

Перед монтажом, рабочее место должно быть полностью очищено от пыли и мусора, как и оборудование. Сварка, резьба и склейка – способы, которые получили наибольшее распространение при проведении монтажа. Нужно только приобрести соответствующий вид фитинга, в зависимости от выбранного вами способа проведения монтажных работ.

Смотреть видео: системы Бир Пекс


Смотрите это видео на YouTube

Цельными и чистыми должны быть абсолютно все детали, которые используются при проведении монтажа. Требуется провести визуальный осмотр перед покупкой. Это позволит убедиться в качестве готового изделия. Отдельного внимания заслуживает их транспортировка.

ВАЖНО! В зимнее время года это требование особенно актуально для материалов из сшитого полиэтилена. Ведь сшитые полиэтиленовые изделия не допускают переохлаждения, и при воздействии низких температур деформируются и теряю свои свойства.

 Процесс монтажа

Технология монтажа включает несколько шагов.

  • Насадку с необходимым диаметром накручиваем на расширитель.
  • После этого на сами трубы своими руками надеваем обжимные кольца. И делаем это так, чтобы место расширения трубы занято не было.
  • В трубу надо вставить расширитель. Она расширяется, когда монтажник нажимает на специальную рукоятку. Следующий шаг – поворот самой трубы, либо расширителя на 30 градусов. И затем снова нажимают на рукоятку. Можно повторить операцию, чтобы закрепить результат. После этого переходят к использованию фитинга.
  • Затвор отводится у пресса своими руками. Далее вытаскивают штифты, используемые для крепления. Следующий шаг – продевание насадок, фиксирующихся штифтами. Затвор защёлкивается.
  • Соединение приобретает готовый вид. Изделие надо вытащить из пресса.

Монтаж систем разных типов

Область применения определяет, какие будут инструменты использованы во время монтажа, и какая выбирается технология. При различных условиях осуществляются такие процессы, как:

  1. Вывод канализации своими руками.
  2. Подача горячей жидкости.
  3. Подача холодной жидкости.

Сшитые полиэтиленовые коммуникации с одним слоем станут незаменимыми помощниками при необходимости подвести холодную воду.

Смотреть видео: Pex трубопрокаты Rehau и полезные советы

Отопление на трубах из сшитого полиэтилена Rehau и полезные советы.


Смотрите это видео на YouTube

Рекомендуется брать диаметр в 16-20 миллиметров, и изделия, способные поддерживать температуру в 95 градусов. При производстве таких труб пользуется электронно-лучевой метод. Что позволяет сохранять низкий уровень цен при высоком качестве изделия.

Но горячую воду можно подавать только через многослойные изделия. Ведь они должны выдерживать до 100 градусов, иначе безаварийную эксплуатацию не обеспечить. Внутренний слой выполняется из сшитого полиэтилена, потом сверху добавляют алюминиевый, после него идёт ещё один слой, тоже из сшитого полиэтилена.

Прочность на перегибах у таких компаний как Рехау, Бир Пекс или Упонор как раз и обеспечивается применением алюминия. Наружный слой требуется для обеспечения дополнительной защиты, от механических повреждений и ультрафиолетового излучения. Стандартное сечение труб в данной ситуации: от 16 до 63 мм.

Дополнительная информация о фитингах

Трубопровод из сшитого полиэтилена, приобретают гибкость после воздействия высоких температур. Строительного фена будет достаточно для качественного монтажа, когда возникнет необходимость сделать изгиб трубопровода.

Когда монтируются сети, требуется не только выполнение изгибов, но и соединение сразу нескольких трубных отрезков. Фитинги делают такую работу простой и доступной каждому, даже если нет специальных навыков монтажа изделий из полиэтилена.

Видео: Монтажный инструмент REHAU (РЕХАУ)


Смотрите это видео на YouTube

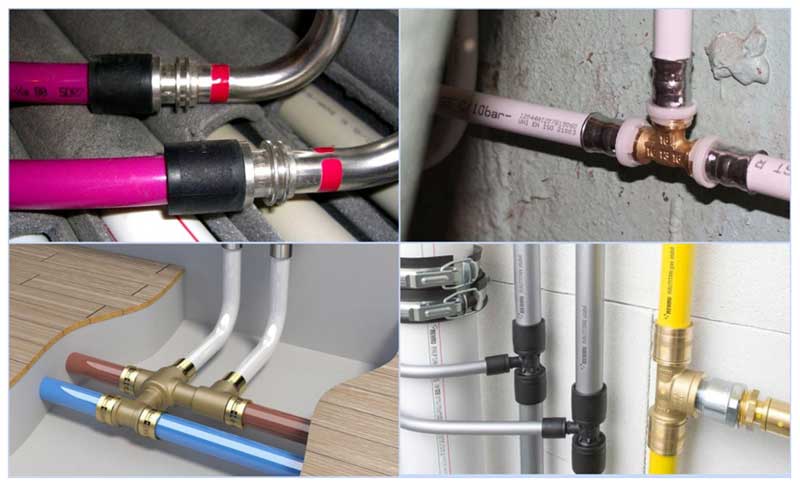

В зависимости от назначения и технологии выделяют:

  • Тройники с крестовинами.
  • Заглушки.
  • Сгоны.
  • Фитинги-муфты.
  • Угольники для Рехау и других фирм.

Для мест с плановым изменением по направлению в трубопроводе удобно применять разновидности угольников. Фитинги-муфты помогут в стыковке прямолинейных отрезков труб компаний Упонор, Рехау, Бир Пекс и других.

Сгонами пользуются, если надо присоединить новый участок к тому, что уже имеется. Разводка трубопровода осуществляется тройниками и крестовинами. А заглушки закрывают концы участков.

Материал для изготовления фитингов тоже бывает разным. Как и технологии его изготовления.

  1. Поливинилхлорид.
  2. Комбинированные разновидности.
  3. Полиэтилен.
  4. Полипропилен.

Соединительные элементы, изготовленные из латуни, получили наиболее широкое применение. Фитинги так же бывают прямыми, либо редукционными.

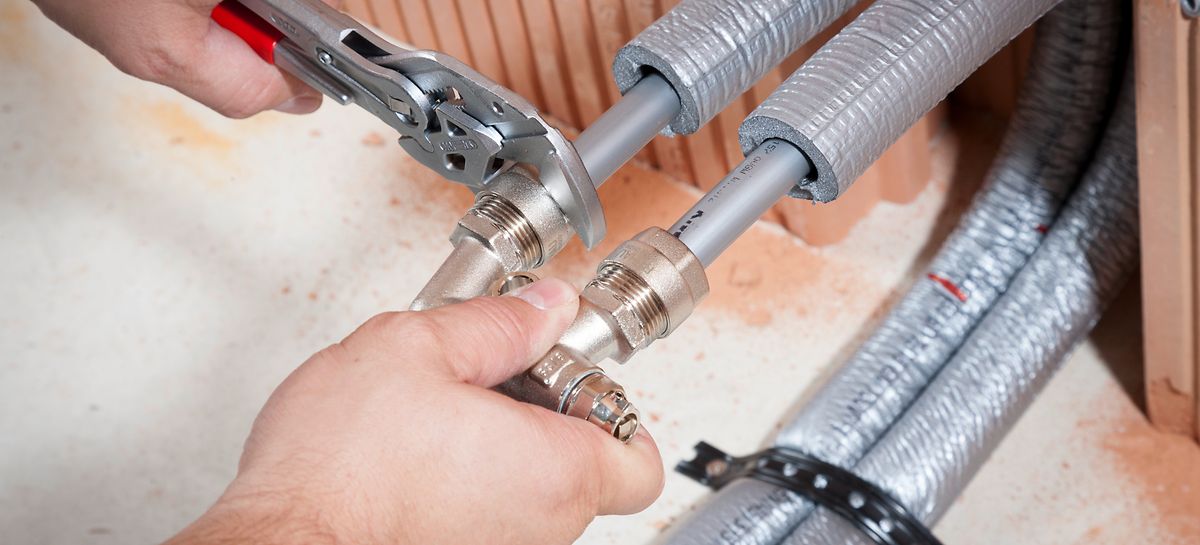

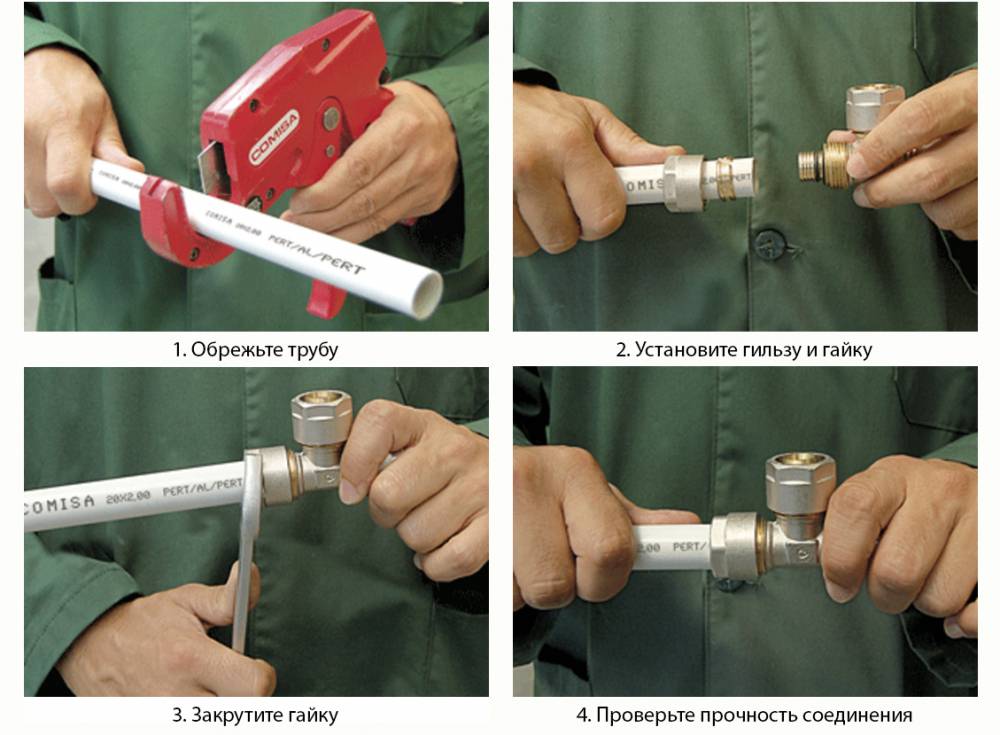

Стыкуем трубы с компрессионными фитингами

Необходимо приобрести дополнительные инструменты для того, чтобы произвести монтаж труб из сшитого полиэтилена с помощью компрессионных фитингов от производителей Упонор, Рехау или т.д.

  • Два гаечных ключа.
  • Ножницы.

Инструкция начинается с того, что обжимную гайку помещают на одном из концов изделия. Резьба при этом должна быть направлена к соединителю.

Разрезное кольцо должно оказаться зафиксированным на своей позиции. Расстояние между трубным срезом и краем должно быть минимум 11 миллиметров.

После этого идёт следующий этап монтажа изделий из сшитого полиэтилена. На фитинговом штуцере должна оказаться полиэтиленовая конструкция из сшитого материала с добавлением обжимного кольца и гайки, насаживают их до самого упора.

Саму обжимную гайку необходимо плотно затянуть, используя гаечные ключи в количестве двух штук. Перед тем, как труба окажется на фитинге, последний не требует разборки. Не потребуется выполнение других действий, входящих в стандартную инструкцию. Не нужно, к примеру, снимать фаски.

Главное – контролировать своё усилие, когда деталь фиксируется на своей позиции.

После монтажа производим опрессовку коммуникаций из сшитого полиэтилена

В данном случае понадобятся следующие инструменты, ниже представлен их список:

  • Тиски для опрессовки.
  • Пистолет с расширительным механизмом, со своим диаметром у каждой насадки.
  • Ножницы.

Специальные ножницы используются для того, чтобы отрезать трубу на начальном этапе.

ВАЖНО! По отношению к собственной оси изделия, срез должен располагаться строго перпендикулярно. Наличие дефектов вроде заусенцев недопустимо.

Потом надевают гильзу, которая и становится основным элементом в методе опрессовки. Главное – выполнять работу, соблюдая последовательность. Гильзу надевают перед тем, как расширяется входное отверстие у готового изделия. Иначе потом деталь просто не налезет на своё место.

Останется только подобрать насадку, обладающую соответствующим диаметром. Необходимо воспользоваться пистолетом для расширения. Он позволит увеличить один из концов трубопровода, на расстояние, равное нескольким миллиметрам.

Трубы сшитый полиэтилен KAN-therm Push


Смотрите это видео на YouTube

Штуцер с фитинговым креплением должен быть помещён внутрь отверстия. Исходя из инструкции, облегчению процесса способствует смазка.

Какие ещё аспекты имеют значение для монтажа?

Необходимо составить схему будущего трубопровода перед тем, как приступать к монтажным работам. Иначе не получится рассчитать точное количество материалов, инструментов и деталей, которые могут понадобиться.

Нарезка труб на заранее рассчитанные отрезки проводится заблаговременно. Каждый из соединительных элементов располагается параллельно по отношению к другим.

Наличие малейших перекосов при монтаже систем недопустимо. Иначе невозможно создать соединение с достаточной надёжностью.

Сшитый полиэтилен, восстановление соединений, советы.


Смотрите это видео на YouTube

С пресс-зажимом работу выполняют в несколько этапов.

  1. Соединение полностью захватывается рабочим инструментом.
  2. Для опрессовки рычаг необходимо переключить в верхнее положение.
  3. Гильза должна надвинуться до фланца фитинга. Для этого соответствующим образом сводятся рукоятки на эспандере.
  4. Совершается движение рычага для возвращения к исходной позиции внизу.
  5. Друг с другом соединяются рукоятки. Следующий шаг – резкое поднятие подвижной части на 90 градусов. Тогда инструмент возвращается к исходному положению.

При выполнении установочных работ требуется соблюдать инструкцию и нормы по безопасности. Для выполнения монтажа труб из сшитого полиэтилена не требуется серьёзных знаний или сложного инструмента.

Инструкция по монтажу труб из сшитого полиэтилена

Все большее распространение сегодня получили отопительные системы низких температур. Поскольку температура теплоносителя в современных системах может не достигать 80 градусов, все большим спросом пользуются трубы из сшитого полиэтилена. Они относительно недорого стоят и очень просты в установке.

Трубы из сшитого полиэтилена PE-X

Поэтому стоит рассмотреть этот материал подробнее, а также нюансы монтажа.

Характеристики

Есть множество свойств труб из сшитого полиэтилена, из-за которых они стали столь популярными:

Труба из сшитого полиэтилена способна прослужить:

  • Больше пятидесяти лет при температуре в семьдесят градусов и внутреннем давлении в девять бар.
  • Больше пятнадцати лет, при том же давлении и температуре 95 градусов.

Дело в том, что такая труба намного лучше переносит низкие температуры за счет образующихся поперечных связей.

Если сравнивать материал с обычным полиэтиленом, он не такой ломкий, поэтому может применяться в широком температурном диапазоне: от минус 120 до плюс 120 градусов. Если нет механического воздействия, то температура в плюс 120 градусов может воздействовать непродолжительное время.

Благодаря снижению кристалличности полиэтилена при сшивке он получается гибким, не ломается при больших количествах изгибов.

Материал горюч, поскольку является полимером на чистой углеводородной основе. Температура свыше 400 градусов вызывает потерю формы, материал начинает стекать каплями. Когда он распадается, образуется вода и углекислый газ.

Труба может набухнуть при воздействии масел, жиров или воска. Разъесть изделие могут сильные окислители.

На поверхности не появляются трещины после контакта с моющими средствами, антифризами.

Монтаж

Установка может быть осуществлена двумя методами:

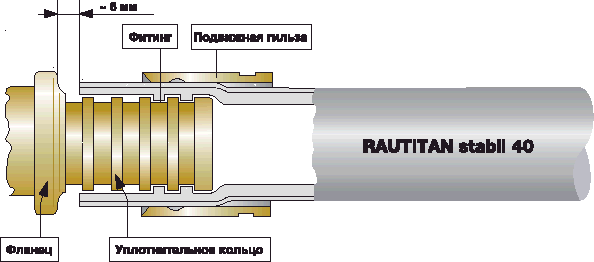

Напрессовочными фитингами

Такой способ дает возможность надежно соединить водопроводные трубы из сшитого полиэтилена. Его недостаток – неразъемность. Также потребуется пресс-инструмент для установки.

Труба rehau — сшитый полиэтилен, оснащенная фитингом

Монтаж выполняет так:

Неразрезная гильза сначала надевается на трубу. Дальше на нее подходящего диаметра вставляется расширитель, до упора.

Затем его рукоятки сводят равномерно до упора, фиксируя на несколько секунд.

Дальше в трубу вставляется штуцер фитинга, также до упора.

Используя пресс, гильза запрессовывается на фитинг.

Опрессовка PEX трубы

 Компрессионными фитингами

Такими фитингами проще выполнять монтаж. Их можно использовать и для горячего, и для холодного водоснабжения без применения специального инструмента.

Составляющие части компрессионного фитинга

Для соединения потребуется два гаечных ключа вместе с ножницами-секатором.

Соединение выполняется так. Обжимная гайка надевается на конец трубы при помощи гаечного ключа. Не следует прилагать много усилий, дабы не прорезать трубу. Дальше надевается разрезное кольцо. Его край относительно среза трубы должен находиться на расстоянии в 1 мм.

Дальше изделие насаживается на штуцер фитинга до упора.

Стоит ли использовать?

Трубы из сшитого полиэтилена – прекрасный материал для построения надежного и прочного водопровода. Главное, учесть все нюансы монтажа и применить правильный способ. И тогда водопровод прослужит долго.

Преимущества использования труб PEX для сантехники

Фотографии предоставлены TK

Трубы PEX, также известные как трубы из сшитого полиэтилена, изготовлены из пластика, структурно модифицированного для обеспечения ударопрочности/прочности на растяжение, уменьшенной усадки, устойчивости к высоким температурам/давлению и стойкости к ползучесть, химические вещества и трещины.

Благодаря этим качествам ржавые водопроводные трубы останутся в прошлом для многих домовладельцев. Сантехнические трубы PEX по самой своей природе не повреждаются и не подвергаются коррозии. Коррозия представляет собой электролитический процесс, требующий наличия электропроводящих материалов. Полиэтилен, с другой стороны, является диэлектрическим материалом — его можно использовать в качестве изоляционного материала для электрических проводников — и его роль в качестве диэлектрика делает коррозию невозможной с научной точки зрения. Гладкие внутренние стенки трубы PEX также делают ее устойчивой к накоплению минералов (т. е. образованию накипи) при использовании как с жесткой, так и с мягкой водой. Без специальной обработки или добавок его вода поддерживает постоянное давление и поток в течение длительного времени. PEX также устойчив к надрезам и истиранию и помогает минимизировать передачу шума. При использовании в трубопроводах этот материал особенно тихий благодаря своей гибкости и способности поглощать скачки давления.

(Более жесткие материалы трубопроводов чувствительны к шуму гидравлического удара, который слышен по всей конструкции.) Большая часть труб PEX производится в соответствии со следующими стандартами: 1

  • ASTM International F 876, Стандартные технические условия для трубок из сшитого полиэтилена (PEX) .
  • ASTM F 877,
    Стандартные технические условия для сшитого полиэтилена (PEX) пластика     Системы распределения горячей и холодной воды .
  • Canadian Standards Association (CSA) B 137, Сборник термопластичных напорных труб (см. B 137.5).

Манифест манифольда

Сантехнические коллекторные системы PEX представляют собой центры управления, подающие гибкие линии подачи к отдельным приборам. Холодная вода подается из магистрального водопровода, а горячая вода поступает из водонагревателя. Давление поддерживается за счет входящей сервисной линии и непрерывного встроенного резервуара. Фото предоставлено Vanguard Piping Systems Inc.

Одно из самых больших преимуществ сантехники PEX связано с тем, насколько легко этот материал подходит для параллельных (или «коллекторных») систем, которые устраняют скрытые, промежуточные соединения, а также обеспечивают меньшие габаритные размеры труб, повышая эффективность использования воды и энергии.

2 Согласно исследованию Исследовательского центра Национальной ассоциации домостроителей (NAHB), при использовании с централизованно расположенным нагревателем по потребности этот тип системы может обеспечить от 17 до 35 процентов годовой экономии энергии горячей воды (как более подробно рассматривается далее в этом документе). статья).

Коллекторные водопроводные системы, по сути, представляют собой центры управления, питающие гибкие линии подачи горячей и холодной воды к отдельным приборам.

Легкие термопластиковые коллекторы диаметром 32 мм (1,25 дюйма) легко подсоединяются к основным линиям обслуживания/крепления.

Запорные клапаны встроены в каждый порт для индивидуального управления линиями и потоком отдельных приспособлений. Поскольку требуется меньше фитингов (по сравнению с жесткой сантехникой), системы могут использовать линии подачи 9,5 мм (0,4 дюйма) для отдельных светильников.

Сантехнические коллекторы монтируются в доступных местах, таких как стены подвала или служебные туалеты, чтобы обеспечить доступ для перекрытия отдельных приборов. Однако, несмотря на то, что коллектор из термопластика должен располагаться рядом с водонагревателем, рекомендуется расстояние 914 мм (36 дюймов) по вертикали и 457 мм (18 дюймов) по горизонтали. (Противоположные распределительные коллекторы могут быть установлены между стойками каркаса.)

Медь может использоваться для основной линии в дом и, при плитном фундаменте, для подземных линий на первом уровне. Специальные фитинги позволяют прикреплять водопроводные линии PEX непосредственно к меди, при этом трубка скользит по фитингам, а металлический хомут обжимается для герметизации соединения.

Трубы PEX также можно использовать под бетонными плитами, но они имеют тенденцию двигаться до/во время укладки бетона.

Пластмассовые коллекторы, использующие гибкие трубы PEX, могут быть установлены гораздо быстрее, чем многие аналоги жесткой системы.

Трубопровод PEX устанавливается только с двумя фитингами на линию — один на коллекторе и один на переходном фитинге приспособления. Один отрезок трубопровода может проходить непосредственно от коллектора через шпильки и вокруг препятствий к арматуре, прежде чем он будет закреплен зажимами и отрезан.

Параллельные установки PEX с центральными коллекторами снижают перепады давления и способствуют максимально быстрой подаче горячей воды. Узлы с удаленными коллекторами могут помочь минимизировать количество трубопроводов и фитингов, исключить пайку открытым пламенем и сбалансировать давление во всей водопроводной системе.

Основное преимущество параллельных систем для владельцев домов/зданий заключается в их возможности одновременного использования нескольких светильников без существенных изменений давления/температуры. Сокращая водопроводную сеть, системы также помогают увеличить скорость воды и быстро доставить горячую воду к приборам, что, в свою очередь, экономит воду, которая в противном случае тратится впустую, когда пользователи включают кран в ожидании достижения идеальной температуры.

Кроме того, потеря тепла может быть меньшим фактором при использовании PEX, поскольку пластик обладает лучшими теплоизоляционными свойствами, чем некоторые традиционные материалы для сантехники. Техническое обслуживание пластиковых коллекторов также относительно просто, потому что клапаны позволяют управлять отдельными приспособлениями, отключать и обслуживать.

Безопасность питьевой воды

Во многих случаях трубы в здании — последнее, чего касается вода, прежде чем кто-то выпьет. Неспособность PEX к коррозии, очевидно, является важным фактором, делающим его желательным материалом для обеспечения безопасности питьевой воды. Кроме того, материал устойчив к выщелачиванию, точечной коррозии и накоплению минералов.

Трубы PEX сертифицированы Национальным санитарным фондом (NSF) и CSA на отсутствие токсинов и тяжелых металлов. Трубы из материала соответствуют требованиям NSF P 171, Стойкость пластиковых труб к хлору и ASTM F 2023, Стандартный метод испытаний для оценки окислительной стойкости труб и систем из сшитого полиэтилена (PEX) к горячей хлорированной воде для устойчивости к хлору. При pH 5,0 и pH 10,0 трубы PEX соответствуют стандартам NSF/Американского национального института стандартов (ANSI) 61,

«Компоненты системы питьевой воды — воздействие на здоровье» , стандартам контроля качества и мониторинга.

Ограничения — реальные и ошибочно

Учитывая эти преимущества, некоторые могут быть удивлены, увидев, что технология не получила мгновенного признания в основной практике строительства. Одно заблуждение состоит в том, что некоторые трубы PEX могут стать жесткими и их будет трудно использовать при низких температурах. Тем не менее, такие стандарты, как ASTM F 1960, Стандартные технические условия для фитингов холодного расширения с армирующими кольцами PEX для использования с трубками из сшитого полиэтилена (PEX) и ASTM F 1807, Стандартные технические условия для фитингов с металлической вставкой, использующих медное обжимное кольцо для СДР9Трубки из сшитого полиэтилена (PEX)

обеспечивают устойчивость к холодным погодным условиям.

По сравнению с жесткими аналогами, PEX требует большего количества труб, что увеличивает первоначальные затраты на материалы. Ограничения по использованию/обращению, связанные с установкой пластиковых труб, требуют надлежащего обучения, а также контроля на месте. Не все трубопроводы PEX совместимы с описанными выше коллекторными системами, и может потребоваться специальное оборудование для монтажа трубопроводов. Наконец, сама природа коллекторных систем требует дополнительного планирования на этапе проектирования, поскольку A/E должен определить наилучшие места и наиболее эффективный способ прокладки ответвлений PEX.

Преимущества установки

Трубы PEX использовались в нескольких проектах в рамках программы Министерства жилищного строительства и городского развития США (HUD) по продвижению технологий в жилищном строительстве (PATH), таких как установка 2001 года в Оквуде. Жилой комплекс Homes ‘Green Valley Ranch в Денвере, штат Колорадо. В статье, размещенной на Toolbase (информационном сайте жилищного строительства Исследовательского центра NAHB), Пол Кох, директор Paul Koch Plumbing, объясняет, что его бригада прошла обучение у представителя производителя труб PEX и во время посещения места, где система была успешно установлена. .

3

Бригаде Koch сначала было трудно просверлить отверстия в шпильке, прилегающей к коллектору, точно совмещенные с выпускными отверстиями, однако они решили эту проблему, просто просверлив отверстия большего размера.

По словам Дона Карпентера из Oakwood, его команда начала использовать пластиковый водопроводный коллектор с PEX летом 2000 года, узнав об уменьшении трудозатрат (и, в свою очередь, сокращении времени цикла строительства) и снижении долгосрочных затрат.

В проекте «Зеленая долина» использовались балки с открытой стенкой, что увеличивало затраты на материалы для каркаса, но упрощало установку, поскольку исключало необходимость сверления или выбивания отверстий. Карпентер говорит, что балки с открытой стенкой давали достаточно места для прокладки труб, а также проводов и воздуховодов.

Бригада обнаружила, что канализационные/вентиляционные трубы должны быть установлены до PEX, чтобы не повредить трубы эпоксидными смолами. Они также рекомендовали промывать основной водопровод с улицы перед тем, как пропустить воду через коллектор, чтобы удалить песок/грязь с уличной линии. Чтобы облегчить работу над головой, бригада использовала ходули, обычно используемые подрядчиками по гипсокартону. Для проекта Oakwood обрезка пластиковой сантехники была аналогична обычной системе. Поскольку многие места крепления были снабжены медными ответвлениями в процессе черновой сборки, их соединение ничем не отличалось от традиционных методов. Однако в местах без ответвлений процесс был несколько другим. На черновом этапе эти трубы были оставлены длинными, чтобы они доходили до дна крана. При обрезке на конец трубы обжимался специальный запатентованный компрессионный фитинг, который крепился непосредственно к резьбе крана. Поскольку коллектор был подсоединен во время черновой обработки, система была готова к использованию после подсоединения светильников.

Работа без бака: системы горячего водоснабжения и энергосбережение

Монтажники должны руководствоваться рекомендациями по минимальному радиусу изгиба в своем руководстве, стараясь не перерезать и не перегнуть трубы PEX. Существуют также муфты и фитинги для ремонта поврежденных труб или изменения направления за пределами этого радиуса.

Исследовательский центр NAHB Сравнительный анализ производительности жилых систем горячего водоснабжения рассмотрел оценки экономии энергии для различных систем горячего водоснабжения посредством еженедельных испытаний и ежегодных симуляций. 4 Отчет основан на исследовании, измеряющем энергетические характеристики медных труб в конфигурации дерева и альтернативы PEX в параллельной конфигурации с использованием как электрического нагревателя резервуара, так и системы по требованию (т. е. безрезервуарной).

С помощью инструмента моделирования переходных энергетических систем (TRNSYS) модель энергопотребления для каждой системы горячего водоснабжения была откалибрована с коэффициентами теплопередачи, определенными по экспериментальным результатам. 5 Годовое моделирование показало 12-процентное увеличение общей эффективности системы в домах с интенсивным использованием воды, использующих водонагреватель по требованию с параллельным трубопроводом PEX над резервуаром для хранения с медными трубами, и повышение эффективности на 26 процентов в домах с низким использованием. После того, как общая выходная энергия каждой системы была нормализована, экономия электроэнергии водонагревателями по требованию с параллельным трубопроводом по сравнению со стандартной системой медных резервуаров/деревьев составила 34 процента для домов с низким уровнем использования и 14 процентов для домов с интенсивным использованием.

Однако повышение эффективности системы водяного отопления дает дополнительные устойчивые преимущества, чем простое снижение затрат на электроэнергию. Поскольку время, необходимое для запуска прибора для достижения желаемой температуры, было сокращено, объем сбрасываемой воды также может быть уменьшен. Точно так же вода может быть сэкономлена в параллельных системах PEX, поскольку кратковременное непреднамеренное использование горячей воды (например, однорычажные краны, случайно установленные в неправильном положении) должно быть устранено с помощью нагревателей по требованию, которые не активируются при низких скоростях потока.

Радость PEX

PEX привлекает не только профессионалов отрасли. Путеводители общего интереса и непрофессиональные строительные ресурсы все чаще рекламируют преимущества PEX в качестве материала для трубопроводов. Stanley Complete Plumbing говорит: «Подающая труба будущего может быть уже здесь… PEX — мечта установщика. Его легко резать, и он достаточно гибкий, чтобы аккуратно сгибать углы… PEX — идеальный материал, если вы хотите заменить старые оцинкованные трубы, потому что его можно протянуть сквозь стены». 6 Гигантская компания Home Depot, ориентированная на массовый рынок, Plumbing 1-2-3 называет PEX «идеальным выбором», ссылаясь на его «хорошую устойчивость к износу, нагреву и высокому давлению, необходимые для подачи, а также простоту сборки». 7 «Вместе с этими строителями-любителями, по мере того, как все больше профессионалов в области строительства/дизайна исследуют возможности сшитого полиэтилена, будут реализованы долгосрочные преимущества системы».

Помимо бытового водопровода и лучистого отопления
Другие области применения систем труб PEX

В дополнение к внутренней сантехнике и системам напольного отопления для небольших (не)жилых строительных проектов, трубы из сшитого полиэтилена (PEX) подходят для целого ряда других применений. Поскольку стандарты продолжают разрабатываться, а новые технологии производства исследуются, использование PEX растет.

Снеготаяние/таяние льда
Трубы PEX можно использовать для создания гидравлической системы, предназначенной для улучшения удаления льда и снега. Циркуляция теплоносителя (например, смеси антифриза и воды) по трубам PEX может снизить затраты на техническое обслуживание внутри и снаружи помещений и потенциально помочь снизить финансовые обязательства.

Кондиционирование газона
Вегетационный период естественного травяного покрова можно продлить за счет установки труб PEX в слое почвы газона. Жидкость циркулирует при различных температурах, чтобы мягко прогреть корни, что поможет обеспечить оптимальную температуру корневой зоны.

Руководство «Сделай сам»: как соединить ПВХ с трубами PEX

Houston AC Repair & Service Company

Позвоните нам сегодня
