Старые газовые котлы отопления — Система отопления

» Котлы отопления

Монтаж обогрева включает терморегуляторы, бак для расширения котел, коллекторы, увеличивающие давление насосы, крепежи, трубы, батареи, развоздушки, систему соединения. Монтаж обогрева дома включает разные компоненты. На этой странице сайта мы попбробуем выбрать для нужной дачи определенные узлы конструкции. Перечисленные части отопления слишком важны. Исходя из этого выбор перечисленных частей системы важно планировать технически грамотно.

Системы автономного отопления переживают второе рождение после того, как в стране начался бум индивидуального строительства. Подключить загородный дом к центральным коммуникационным сетям, значило бы зависеть от работы котельной, состояния труб и других ненадежных факторов централизованной энергоподачи.

Содержание:

Лучшим выходом здесь признаются газовые котлы отопления, установленные прямо в доме.

Сравнительные характеристики газовых теплогенераторов

В первую очередь, бывают напольные и настенные котлы отопления. Напольный газовый котел мощнее и как следствие, дороже. Преимущества его состоят в высокой степени надежности и длительном сроке службы. Теплообменник напольного устройства выполнен из чугуна и способен выдержать любые нагрузки. Из минусов – под такой прибор требуется отдельное оборудованное место.

Сильные стороны настенного котла

Доступную стоимость и простоту установки. Если в доме необходимо отопление и ГВС с минимальными затратами, то настенный теплогенератор будет лучшим решением. Как в настенные так и напольные газовые котлы уже встроено все необходимое дополнительное оборудование для обогрева и ГВС: расширительный бак, водяной насос, группа безопасности, автоматическая система поддержания заданной температуры.

Автоматическое управление функциями должно обязательно присутствовать в любом котле. Это повышает экономичность и удобство прибора.

Контурность котлов

Мощность котлов отопления

Двухконтурные газовые котлы монтируются только в закрытые системы отопления. Циркуляция воды происходит принудительно, при помощи интегрированного насоса. Излишки воды отводятся в расширительный бак. Номинальная мощность таких теплогенераторов 18 кВт, максимальная – 42 кВт.

Диапазон помещений, которые могут быть снабжены теплом и ГВС при помощи данных котлов, составляет от 50 до 400 кв.м. Минимальная производительность агрегата обеспечивает поток горячей воды от 9 литров в минуту, максимальная – от 15 литров.

На чем нельзя экономить, приобретая котел отопления

На надежности и безопасности котла, и в первую очередь – на хорошей автоматике горелок. Клапаны должны срабатывать при любом перебое в подаче газа, иначе котел может стать источником смертельной опасности.

Котел с низким КПД стоит дешевле, но ежегодные потери на нем составят около 500 евро. Попробуйте умножить эту цифру на 25 лет службы теплогенератора. КПД европейских газовых устройств составляют в среднем 93 %.

На материалах, из которых выполнен котел. Теплообменник из тонкой стали прослужит в два раза меньше, чем из чугуна или меди. Изделие будет намного дешевле, но ненадежно и плохого качества.

На аппаратуре регулирования, обеспечивающей экономичность и эффективность работы котла.

Плюсы автономного отопления

В последнее время становится все более актуальным монтаж газовых агрегатов в многоквартирных домах. Но как правило для отопления дома используют электрические и газовые котлы отопления .

Нерациональное использование энергии, изношенные трубопроводы, высокая фиксированная плата за энергопотребление заставляет жильцов устанавливать автономные источники тепла.Расчеты показывают, что настенные газовые приборы позволят уменьшить потери тепла через ветхие теплотрассы примерно в 2 раза. Затраты энергии на одного потребителя также снизятся в 2-3 раза, ведь не редкость такое положение, когда в квартире открыты все форточки, чтобы спастись от раскаленных радиаторов.

Еще хуже, когда центральное отопление не включают вовремя, и люди вынуждены мерзнуть в своих квартирах. Автономное отопление решает каждую из этих проблем самым оптимальным образом – пользователь сам регулирует подачу тепла и горячей воды.

Таким образом, экономичность, компактность, автономность котлов отопления – важнейшие аргументы их использования в жилом и производственном секторе.

Источник: http://nashkotel.ru/gazovye-kotly-otopleniya.html

При монтаже системы отопления всегда возникает вопрос: какой выбрать котел? Настенный или напольный? Двухконтурный или одноконтурный? Конденсационный или обычный? В местах, в которых есть природный газ чаще всего используют газовые котлы. Они популярны тем, что они практичны и не дорогие в эксплуатации и процесс горения автоматизирован.

Выбор моделей очень большой, а поэтому стоит заранее внимательно ознакомиться с информацией на сайте на эту тему. Нужно тщательно просчитать потребность в тепловой энергии и, особенно в горячей воде, а только потом подбирать котел, который лучше будет вам подходить. А также проконсультироваться у специалистов по монтажу и продавцов котлов.

Выбираем одно — или двухконтурный котел?

Одноконтурный котел греет теплоноситель только для системы отопления. Двухконтурный котел греет как для системы отопления, так и для горячего водоснабжения, благодаря встроенному теплообменнику. В одноконтурном котле нет теплообменника для нагрева воды для горячего водоснабжения.

Для приготовления одноконтурным котлом воды для ГВС, используют накопительный резервуар, то есть бойлер. Для такого случая нужно приобрести еще необходимые узлы для нормального его функционирования. Напольные одноконтурные котлы, необходимо еще дополнительно оснащать: расширительным баком и циркуляционным насосом. предохранительным клапаном. Для всего этого нужно дополнительное место для их размещения.

Учитывая размер такого котла и комплекта дополнительного оснащения — его рекомендуют устанавливать в отдельном помещении. Котел со встроенным бойлером и со всем оснащением занимает меньше места, и поэтому его можно разместить на кухне. При монтаже одноконтурного котла со всем приспособлением нужно выполнить больше работы, чем при монтаже двухконтурного котла.

Двухконтурный котел это шкафчик небольшого размера. Все дополнительное оборудование уже встроено в нем. И поэтому он монтируется на стене и занимает немного места. Этот котел используется для небольших помещений, в которых забор воды находится недалеко от котла и, как правило, воду не забирают два или более человек. То есть в доме одна ванна, которая находится рядом с кухней и вода будет быстрей подаваться до крана, чем уменьшится расход воды.

Если ванна находится далеко от кухни то газовый котел лучше разместить в том месте, где чаще всего берется горячая вода, то есть на кухне. Тогда меньше надо будет ждать, пока горячая вода попадет в кран. Если расстояние между котлом и смесителем, превышает 7 м, а поэтому время ожидания на горячую воду становится слишком большим. В доме с двумя (или больше) ванными комнатами, лучше устанавливать котел с бойлером который обеспечит достаточным количеством горячей воды.

При выборе котла учитывают также его стоимость. Так, например двухконтурные котлы стоят дешевле, чем их одноконтурные в полном комплекте с бойлером.

Напольный котел или настенный?

В основном современные газовые котлы изготавливаются для домов на одну семью, и поэтому они компактны по размерам, что позволяет их вешать на стену. Исключением являются котлы со встроенным бойлером большой емкости и высокой мощности (более 30 кВт). Некоторые фирмы еще выпускают напольные котлы небольшие по размеру.

Напольные котлы со встроенным бойлером и другим оборудованием — это настенные котлы, все агрегаты которых размещены в одном большом корпусе. Если емкость бойлера более 100 л, а габариты и вес котла большие, поэтому их невозможно навешивать на стену. Они по виду напоминают холодильник, состоящий из котла, отдельного бойлера и другого оборудования. А на вид они более привлекательны, так как все соединения вместе с оснащением скрыты в одном корпусе. А потому напольный котел вместе со встроенным бойлером подходит для использования большого количества горячей воды, — кроме того, его можно устанавливать не только в котельной, а также, можно в кладовке или мастерской.

Напольные котлы без бойлера по конструкции отличаются от настенных, отсутствием у них металлического теплообменника, он выполнен из чугуна. Поэтому он больше и тяжелее, чем теплообменник настенных котлов, но служит также дольше. Котлы с чугунным теплообменником по стоимости дороже. Учитывая то, что в них чугунный теплообменник, и поэтому их рекомендуют устанавливать в домах со старыми системами отопления, в которых необходимо заменить старый неэффективный котел на новый более эффективный. За счет большого теплообменника и классической конструкции, такие котлы лучше работают со старыми системами.

Преимуществом таких котлов являются компактные размеры и невысокая цена. Настенный двухконтурный котел (со встроенным проточным водонагревателем, без бойлера), это по размерам небольшой навесной кухонный шкаф. То есть полностью укомплектована топливная, с расширительным баком, циркуляционным насосом и предохранительным клапаном. Следовательно, он подходит для небольшого дома или квартиры, в которых мало места на установку большого оборудования.

Если у вас есть отдельные помещения — топливная, то лучшим вариантом будет установка настенного котла в комплекте с напольным бойлером. А также там можно установить котлы с настенными бойлерами, емкость которых меньше 100 литров. Такие котлы где бойлер меньше 100 литров изготавливаются также и настенными.

Обычный или конденсационный?

Обычные котлы, при сжигании топлива, не используют полностью всю єэнергию. Часть энергии, именуемая скрытым теплом, выходит вместе с водяным паром, и другими продуктами сгорания в дымоход. Чтобы полностью использовать это скрытое тепло, необходимо охладить газы и пар до более низкой температуры. Это позволяют делать конденсационные котлы .

КПД конденсационных котлов примерно на 10% выше, от обычных котлов, и они на столько же потребляют меньше топлива для обогрева помещения. А поэтому отопление дома таким котлом обходится дешевле. Но они значительно дороже, чем обычные котлы. Хотя цены на газ позволяют экономить на этом за определенное время.

Обслуживание котлов.

Газовые котлы не нуждаются в особом обслуживания. После установки и настройки нужных параметров котлы всех типов и параметров, на протяжении всего сезона отопления работают без непосредственного участия людей. Только перед началом єэксплуатации в очередном отопительном сезоне для котлов надо сделать техническое обслуживание. Суть обслуживания котла заключается, в его чистке и, проверке правильного функционирования всех систем. Во время технического обслуживания тщательно проверяется система отвода продуктов сгорания и чистится дымоход.

Регуляторы.

Для экономной и комфортной эксплуатации котла необходимо, установить регулятор температуры. Самый простой метод регулировки, это механический термостат, который включает горелку котла, если температура теплоносителя падает ниже минимального установленного значения, и выключает, если это значение превышает.

Намного больше функций управления имеют программируемые электронные термостаты. они программируют установку определенной температуры на определенное время суток. А наиболее точное управление делают погодные регуляторы с датчиком с наружи. Они меняют температуру теплоносителя, учитывая наружную температуру и особенно эффективны они в инерционных системах, то есть в системе напольного обогрева. Они поддерживают самый высокий КПД и экономичную работу котла.

Простота обслуживания котла в основном зависит от типа регулятора. Так как обычные котлы предназначены для потребителей с не очень высокими доходами, а поэтому производители предлагают более простые и дешевые регуляторы в комплекте с котлом.

Если вы хотите улучшить и упростить обслуживание котла, то можете дополнительно приобрести автоматику с большим набором функций:

это погодная регулировка и программирование температуры,

настройка температуры в помещениях на определенное время суток с учетом выходных дней,

независимое управление несколькими отопительными контурами (например, радиаторами и напольным обогревом),

совместная работа с солнечными коллекторами во время нагрева воды для ГВС.

Настройка и регулировка наиболее технически продвинутых регуляторов не очень сложная. У них автоматически происходит переход с зимнего времени на летнее время и наоборот. А есть и различные функции, позволяющие экономить энергию (такие как режим «Отпуск»). Они обеспечивающие комфорт жильцам дома и вводятся в действие нажатием только одной кнопки.

При выборе котла обращайте внимание на сервисное обслуживание и приобретение запасных частей. Потому, что в случае поломки котла во время сильных морозов ремонт необходимо выполнять быстро, чтобы вода не замерзла. По этому при покупке надо выбирать котел от фирм, которые пользуются хорошей репутацией и их котлы качественные.

Источник: http://otoplenie.inffomax.com/vubor_gazovogo_kotla.php

Подключение газового котла на старую систему отопления

Приветствую,товарищи!

Прошу помощи и советов в подключении газового котла Vaillant turboTEC pro VUW INT 242/3-3 R2 http://www.isan.ru/product/4107/

Вопрос в следующем.

На данный момент в доме проведена система отопления и стоит твердотопливный котел. Циркуляционного насоса в системе нет. «Горячая» труба под потолком,»холодная» обратка,соответственно,снизу. Задача — перейти на газовый котел.

Источник: http://www.mastercity.ru/showthread.php?t=182729

Французская компания De Dietrich имеет полное право именоваться старейшим предприятием Франции, а то и мира. Когда в 1684 году Жан Дитриш приобрел небольшую деревенскую кузницу, вряд ли он знал, какую большую дорогу предстоит пройти его семье к всемирной известности и процветанию.

Краткая история успеха De Dietrich

Потомки кузнеца были умны и предприимчивы. Уже его внук стал дворянином и основателем настоящей промышленной империи. За долгую жизнь компания De Dietrich плавила металл, производила автомобили, изготавливала самое разное оборудование от техники для железных дорог до отопительных приборов. Так что когда в конце ХХ века компания решила сосредоточиться на производстве отопительных котлов, за ее спиной был огромный опыт работы в этой области, предприятия с современным оборудованием и штат профессионалов высочайшего уровня.

На сегодняшний день De Dietrich является частью холдинга BDR Thermea и имеет свои представительства в 60 странах, а количество выпускаемых ею котлов достигает 300 000 единиц в год. Отдельного внимания заслуживает ассортимент продукции. В него входят котлы на твердом топливе, жидкотопливные котлы, газовые котлы.

Отличительными чертами всего, что производит De Dietrich являются:

надежность;
экологичность;
экономичность;
длительный срок службы.

Это в равной степени связано и с развитием уровня производства компании, и с более чем жесткими требованиями европейского рынка и экологического законодательства. Рачительные европейцы привыкли беречь любые ресурсы и уважать природу своей страны, так что производители, неспособные удовлетворять этим требованиям, не имеют шансов на европейском рынке.

Классификация котлов De Dietrich по видам топлива

Все котлы De Dietrich подразделяются по видам топлива и способам установки. По видам топлива различают:

твердотопливные котлы;
газовые котлы;
котлы на жидком топливе.

Котлы на твердом топливе экологичны, но достаточно дороги в обслуживании. Они требуют постоянного контроля, своевременного вложения топлива. В качестве последнего выступают дрова или уголь, которые надо заблаговременно приобретать и где-то хранить. По этим причинам твердотопливные котлы в последние годы становятся менее популярными.

Главным преимуществом жидкотопливных котлов является их независимость от центральных систем. Работают они, как правило, на солярке, процесс работы полностью автоматизирован. Для их установки не нужно разрешение, но нужен огромный бак для хранения запасов топлива. Строительство такого хранилища по всем правилам безопасности – это серьезный расход, да и само топливо весьма недешево.

Газовые котлы de dietrich являются самыми выгодными из всех, особенно в России. За ними просто ухаживать, они не загрязняют атмосферу и не требуют запасов топлива. С их помощью можно легко обогревать большие помещения, а срок службы такой техники достигает четверти века. Единственный серьезный минус этих котлов – сложная процедура получения разрешения на установку.

Классификация техники De Dietrich по способу установки

По способам установки котлы De Dietrich делятся на напольные и настенные. Напольные котлы чаще одноконтурные. Это значит, что у них имеется только одна спираль с теплоносителем (обычно это вода) и используются они именно для обеспечения владельца горячей водой. Этот вид котлов очень надежен, его просто обслуживать, да и ограничений по мощности у него нет. К напольным котлам всегда подключают накопитель, позволяющий создать запас горячей воды, так что вы не рискуете внезапно оказаться под холодным душем.

Однако напольные котлы занимают много места и требуют жесткого соблюдения правил установки. От выполнения последних зависит безопасность котла, а значит и всего дома.

Настенные котлы бывают как одноконтурными, так и двухконтурными. Двухконтурный котел имеет две спирали с теплоносителем, то есть позволяет одновременно нагревать воду для бытовых нужд и отапливать дом. Есть, правда у него одна особенность – если открыть кран с горячей водой, система отопления перестает нагреваться. Однако в быту это практически не ощущается, потому что для реального снижения температуры в доме горячую воду надо лить несколько часов.

Этот тип котлов пользуется большой популярностью у владельцев и квартир и домов. Они компактны, имеют небольшую массу и значительно дешевле своих напольных собратьев. Однако они требуют качественной очистки теплоносителя (воды) и имеют небольшую мощность. Это значит, что для нагрева воды настенному котлу нужно больше времени.

Напольная техника De Dietrich

DTG 130 ELITEC

Низкотемпературные напольные газовые котлы De dietrich, такие как DTG 130 ELITEC отличаются целым рядом преимуществ. Их просто устанавливать и обслуживать, а их длительный срок службы основан как на свойствах материала (прочность чугуна вошла в поговорки), так и на особенностях конструкции.

Низкотемпературные котлы нагревают теплоноситель не до 90 градусов, а только до 60 – 70. Благодаря этому тратится меньше топлива, не перегревается воздух в помещении, возрастает КПД.

Упомянутая выше модель применяется только для отопления, но другие аппараты этой серии могут использоваться одновременно и в отопительной системе, и в системе водоснабжения. Серьезным преимуществом модели является отлично продуманное управление, которое позволяет адаптировать агрегат практически к любым жилым помещениям. Потребляемая мощность котла составляет от 23 до 54 кВт.

DTG X..N

Модель DTG X..N мощностью от 18 до 48 кВт производится специально для России. Напольные газовые котлы De dietrich этой серии тоже чугунные и низкотемпературные, то есть обладают теми же преимуществами, что и рассмотренные выше. Их особенностью является наличие автоматического погодозависимого управления, которое без внешнего вмешательства адаптирует температуру теплоносителя к внешним условиям. Это позволяет существенно экономить энергию и не тратить время на регулировку системы при перемене погоды.

GT 120

Напольные газовые отопители De dietrich серии GT 120 оборудованы двумя типами горелок – для жидкого и газового топлива. Подобное комплексное решение делает использование котла очень удобным. Эта модель очень экономична и отличается тщательно продуманным дизайном. Мощность этой серии лежит в пределах от 16 до 39 кВт.

GT 220

Котел De dietrich GT 220 потребляет большую мощность, чем рассмотренные выше модели. Ему требуется от 50 до 100 кВт. При этом он отлично справится с отоплением не только большого дома, но и школы, больницы и даже торгового комплекса. Котлы этой серии обладают всеми преимуществами напольных низкотемпературных котлов, и так же как предыдущая модель могут работать и на газе, и на жидком топливе.

Настенная техника De Dietrich

ZENA MS

Для работы настенного низкотемпературного котла ZENA Ms требуется мощность всего в 24 кВТ. Эта модель имеет интересную особенность – для ее регулировки можно использовать разные способы управления. В зависимости от ваших требований это может быть электронная система, или датчик как комнатной, так и наружной температуры. De dietrich ZENA MS маленький и подойдет для любой кухни или ванной. При этом он может использоваться и для отопления дома и для нагрева воды.

ZENA PLUS

Настенный низкотемпературный газовый котел ZENA PLUS легко установить самостоятельно. Первичный контур пластинчатого теплообменника подогревается, благодаря чему его производительность достигает 14 литров горячей воды в минуту, и это при мощности от 24 до 31 кВт. Несмотря на свои небольшие размеры (78х45х35 см) котел de dietrich ZENA PLUS одновременно решает и проблему отопления, и проблему обеспечения горячей водой. Как и в предыдущей модели, в конструкции этого агрегата предусмотрены различные способы управления.

INNOVENS MCA

Котел INNOVENS MCA можно действительно счесть чудом техники. Это настенный газовый конденсационный отопитель, КПД которого, благодаря использованию тепла от дымовых газов (а точнее, содержащегося в них водяного пара), может превышать 100%. Управляет работой котла автоматическая система Diematic iSystem, которая в числе всего прочего регулирует работу и модулирующей горелки, делая этот аппарат невероятно экономичным. Мощность колеблется от 3,5 до 25,5 кВт.

INNOVENS PRO MCA

Газовые конденсационные котлы из серии INNOVENS PRO MCA отличает малый размер и большая мощность, достигающая 115 кВт. Эти модели имеют современный дизайн, небольшой вес (менее 70 кг) и высокий КПД. Их отличительной особенностью является возможность подсоединения различными способами.

MCR-P

Конденсационные газовые котлы De dietrich MCR-P имеют небольшую мощность (до 39 кВт) и КПД в 109%. Они могут работать как проточным способом, так и накопительным, если к ним добавить соответствующее оборудование. Они очень узкие, всего 40 см, но потребители их любят за привлекательную цену и простоту установки.

NANEO

Газовый конденсационный котел De dietrich NANEO отличается удивительной экономичностью. Если сравнить его с классическими моделями, то видно, что его владелец экономит почти 40% энергии. Этот газовый агрегат, пожалуй, один из самых маленьких. Его габариты 66,4×36,8×36,4 см, а вес всего 25 кг. Регулируется он с помощью съемной панели управления. Модели этой серии также могут одновременно обеспечивать вас и теплом, и горячей водой.

Ассортиментный ряд компании De Dietrich не исчерпывается перечисленными моделями. Однако какой бы котел этой компании вы ни выбрали, он будет качественным, долговечным и надежным источником тепла для вашего дома.

Источник: http://prostokotel.ru/gazovye-kotly-otopleniya/de-dietrich/de-dietrich-kotly-otopleniya-odnojj-iz-starejjshikh-evropejjskikh-marok.html

Смотрите также:

Стоимость котлов отопления
Стоимость газовых котлов отопления

31 октября 2022 года

Газовые котлы АГВ для частного дома — технические характеристики

Массовая газификация, начатая в СССР в середине 60-х годов прошлого века, дала возможность владельцам частных подворий изменить способ отопления жилища. Для этого промышленностью страны выпускались газовые котлы, которые имели общее для всех моделей обозначение АГВ — аппарат (по другой версии «агрегат») газовый водогрейный. Особой популярностью пользовались газовые котлы из Жуковского — подмосковного города, тесно связанного с авиационной и космической промышленностью. Газовые котлы АГВ для частного дома выпускаются там до сих пор, их конструкция практически не претерпела изменений, а в названии появилась буква «О» — АОГВ.

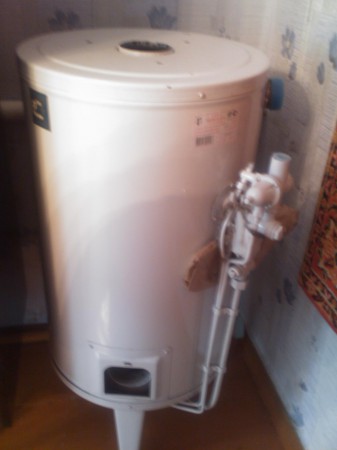

Газовый котёл АГВ-80

В чем разница АГВ и АОГВ

Котлы АГВ из города Жуковского можно считать таким же техническим раритетом, как и автомобили УАЗ. Причем они схожи по надежности и неприхотливости в эксплуатации.

Первоначально выпускались газовые котлы АГВ-120 и АГВ-80. Цифра в аббревиатуре — это объем воды в литрах.Она характеризует мощность котла, что для рядового пользователя удобно, поскольку число совпадает с максимально возможной отапливаемой площадью.

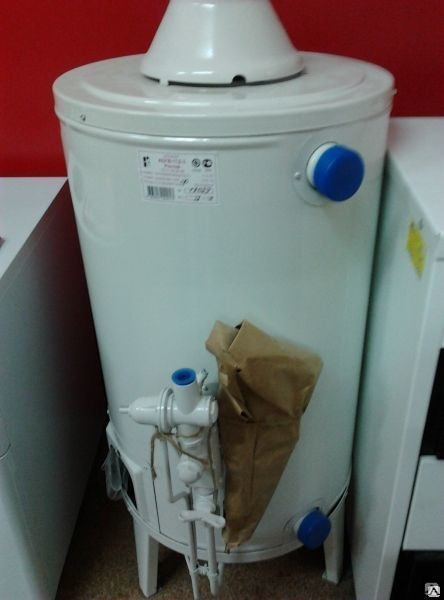

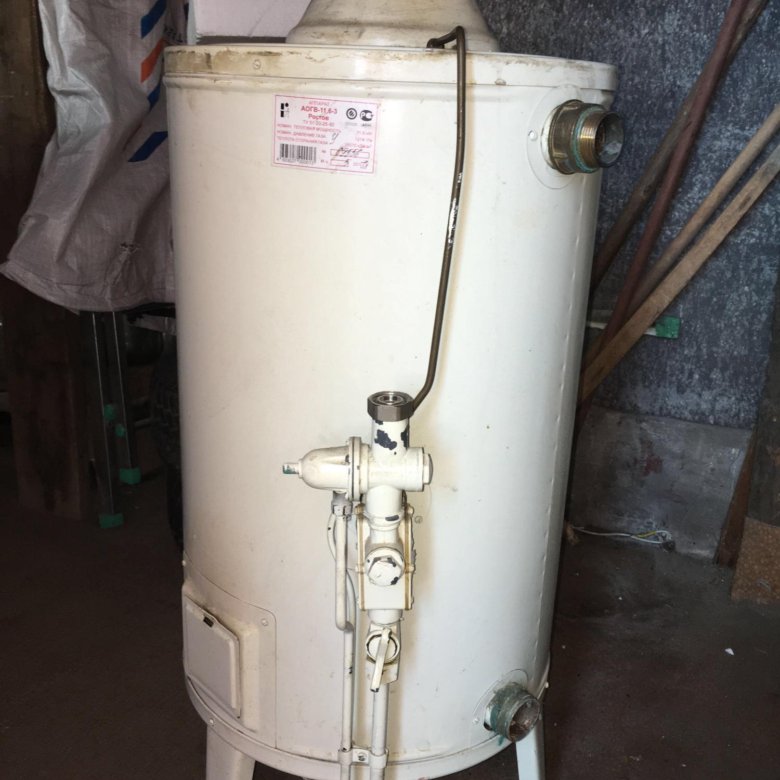

Современные газовые котлы АОГВ (аббревиатура расшифровывается как «Агрегат Отопительный Газовый Водогрейный») — это более производительные устройства, мощность которых находится в пределах от 11,6 до 29 кВт. Цифра в их модельном индексе обозначает именно этот параметр, а для определения возможной отапливаемой площади ее надо умножить на 10. Их конструкция претерпела небольшие изменения. Например, жаровая труба сделана конусообразной и поделена на три секции (цифра 3 в индексе), что позволило повысить КПД устройства с 0,8 до 0,9. Кроме того, часть моделей оснащается дополнительным водяным контуром (водонагревателем), использующимся для горячего водоснабжения. О его наличии сообщает литера «К» в индексе — АКГВ.

Для удобства пользователей и расширения возможностей выбора, выпускаются котлы трех типов оснащения:

Эконом — вся арматура и автоматика российского производства.
Универсал — в наиболее ответственных узлах используется импортная автоматика.
Комфорт — вся арматура и автоматические приборы итальянского производства.

Таблица. Технические характеристики котлов АОГВ, которые производит Жуковский машиностроительный завод

Характеристика	Модель
	АОГВ-11,6-3		АОГВ-17,4-3		АОГВ-23,3-3		АОГВ-29-3
Мощность горелки (кВт)	11,6		17,4		23,3		29
Отапливаемая S_max (м²)	116		174		233		290
Топливо	Природный или сжиженный газ
Рабочее давление газа (Па)	1274 — природный 2940 — сжиженный
КПД отопления (%)	86	88		88		89
Рабочее давление в котле (кПа)	100
Габариты (мм)	850×310×412	1050×420×480
Масса (кг)	30	49		52		55
Тип установки	Напольный
Диаметр газоотвода (мм)	117	135				140
Диаметр магистралей (газ-отопление) в дюймах	½ — ½	¾ — 2

Конструкция АГВ

Газовый котел АОГВ имеет газотрубную конструкцию с вертикальным расположением жаровой трубы и устанавливается на пол. Круглая горелка располагается снизу. Воздух, потребный для горения, поступает через нижние отверстия в кожухе. Удаление продуктов горения происходит естественным путем, через трубу дымохода вверху, у основания которого находится колпак тягопрерывателя с дверцей.

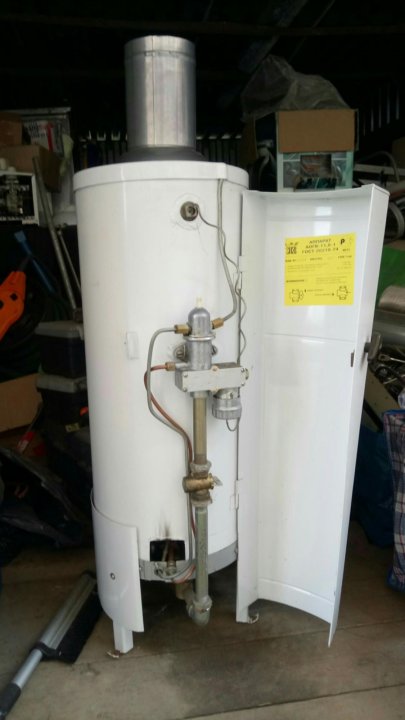

Конструкция газового агрегата АГВ-80

Жаровая труба поделена на секции так называемыми турбулизаторами, которые провоцируют завихрение потока отходящих газов, снижают его скорость и увеличивают КПД устройства.

Патрубок подключения прямой магистрали системы отопления смонтирован на верхней крышке котла. Обратки — на боковой. Газовый котел АГВ-80 отличается от АГВ-120 тем, что топливная магистраль с запорной арматурой находится на внешней стороне и не имеет кожуха.

В комбинированных моделях (с литерой «К») имеется змеевик, обхватывающий жаровую трубу изнутри. Он обеспечивает подачу горячей воды в систему водоснабжения.

Автоматика котла прекращает подачу газа в трех случаях:

При падении тяги.
Падении давления в топливной магистрали.
Отрыве пламени или произвольном прекращении горения.

Подключения к электрическим сетям не требуется, устройство полностью автономно. Кожух котла делается круглым или квадратным, что зависит от типа исполнения — «Эконом», «Универсал» или «Комфорт».

Конструкция газового агрегата АГВ-120

Принцип работы

Вода в котле циркулирует естественным путем — по термосифонному принципу. Нагрев происходит от жаровой трубы, по которой проходят горячие газы, исходящие от нижней горелки.

Основным запирающим элементом газовой магистрали является электромагнитный клапан, приводимый в действие термопарой. Чтобы зажечь горелку, надо нажать пусковую кнопку на нем и поднести открытый огонь к трубке запальника. В нагретой термопаре возникает ток, который приводит к срабатыванию электромагнитного клапана. После этого вручную открывается кран подачи газа к горелке, происходит розжиг котла.

Принцип работы котла АОГВ

Для контроля за температурой нагрева в верхней крышке котла имеется муфта, куда устанавливается термометр. Она поддерживается на одном уровне с помощью автоматического терморегулятора, в основе принципа работы которого лежит изменение длины металлического стержня (латунь) при нагревании. Для работы в заданном диапазоне температур его рычаг поворачивается всего на 14°, что является пассивной защитой от неквалифицированных действий.

Если вы хотите поднять верхний предел нагрева, сначала открутите стопорный винт на рычаге управления терморегулятора и поверните его против часовой стрелки, после чего снова закрепите и поверните в противоположную сторону. Конструкция не препятствует действиям, в результате которых вода в котле может закипеть. Поэтому будет лучше, чтобы их осуществлял специалист. Если у вас такового нет, ознакомьтесь с техническим описанием котлов АОГВ и правилами их эксплуатации, перейдя по этой ссылке.

Достоинства и недостатки

АГВ отопление с помощью котлов этого типа позволяет существенно повысить комфорт проживания. Как и любая техника, они имеют свой набор преимуществ и недостатков.

Плюсы

Энергонезависимость. Котлу не требуется подключение к электрическим сетям, он будет работать все время, пока в трубе есть газ.
Простота. Труба, горелка, бак. Эксплуатация возможна неквалифицированным персоналом, что снижает ее стоимость.
Оптимальный КПД — при больших значениях по трубе потечет конденсат, при меньших возрастут расходы на отопление.
Относительно небольшие размеры.
Приемлемая цена.

Минусы

Морально устаревшая конструкция.
Конденсация влаги из атмосферного воздуха на нижнем зеркале котла и течь, которая может погасить горелку. Эффект наблюдается до момента достижения теплоносителем температуры в 25-30 ⁰С.
Для полного прерывания подачи газа требуется, чтобы остыла термопара. На это уходит до минуты, что может стать фатальным при аварии.
Не слишком удачная эргономика — открыты трубопроводы, элементы управления. Трудно согласовать котел с дизайном интерьера.
Для розжига горелки необходимо обращение с открытым огнем, что само по себе опасно.

Нюансы выбора

Основным критерием при выборе котла является его мощность. А отличия по уровню технической оснащенности относятся к второстепенным и несущественным. Если модельный индекс содержит цифры, указывающие на объем водяного бака, как в случае с котлами АГВ-80 и 120, то делите их на два и получите оптимальное значение площади отапливаемого помещения. Значения мощности, выраженные в киловаттах, надо умножать на пять. Двукратный запас гарантирует, что в помещениях будет комфортно даже при экстремально низких температурах «за бортом», а также позволит компенсировать теплопотери, если дом ветхий или имеет конструктивные недостатки.

Схема АГВ отопления

АГВ отопление на основе котлов Жуковского механического завода может быть устроено в любом населенном пункте, если он имеет надежное обеспечение магистральным или сжиженным газом. Простота конструкции и независимость от качества электропитания делают их эксплуатацию вполне безопасной и относительно недорогой.

В чем заключается особенность газовых котлов АГВ в системе отопления, смотрите в видео:

5 явных признаков того, что пора заменить старую котельную

Котел в вашем доме является важной частью вашей повседневной жизни. Если зимой вы живете в Колорадо-Спрингс или его окрестностях, вы знаете, насколько холодным может быть воздух.

Зимняя погода в Колорадо может опускаться до 17 градусов по Фаренгейту, что значительно ниже нуля. Здесь по-прежнему не так холодно, как в других городах Колорадо, но задница замерзнет.

Однако старый котел — это бомба замедленного действия. Это опасно для вас и всех в вашем доме. Даже тогда, когда самое подходящее время для замены котлов?

Не волнуйтесь, мы вас поддержим. Читайте дальше, чтобы узнать 5 признаков того, что вам нужен новый котел:

Как работает бойлер?

Прежде всего нам нужно понять, как ваш котел выполняет свою работу. Бойлер, в его самой простой форме, представляет собой емкость, которая нагревает воду. Трубы холодной воды от собственного отдельного присоединения могут идти от магистрального трубопровода.

Разные котлы работают на разных видах топлива, от нефти, газа, угля до даже электричества. Более распространенным является котел на природном газе, который нагревает воду до 140 градусов по Фаренгейту.

Будь то горячая вода или пар, они перейдут к тому, что мы знаем как радиаторы. Радиаторы будут использовать тепло котла для повышения температуры в определенной комнате.

Радиаторы обеспечивают обратную циркуляцию воды по трубе и повторное использование максимально возможного количества воды. Непрерывный процесс нагрева, охлаждения и повторного нагрева может привести к износу котла. Даже если вы храните его в прохладном темном месте, постоянное использование может привести к повреждению.

В отличие от ремонта канализации проблемы с котлом не очевидны. Итак, на какие признаки обратить внимание при замене котлов?

1. Вашему котлу больше 15 лет

Главной причиной замены деталей котла или всего блока является возраст. Как мы уже говорили, ваш котел при постоянном использовании может изнашиваться. Нагрев металла может привести к деформации, что может повредить конструкцию котла.

Если вашему котлу больше 15 лет, вам, скорее всего, понадобится новый котел.

Котел 15-летней давности за долгие годы эксплуатации прошел долгий путь. Также будет высокий уровень износа. Выполнение замены может быть важным шагом до того, как произойдет критический сбой.

Старые котлы не только деформируются, но и снижают эффективность. В них не будет функций безопасности, которые обеспечивают безопасность всех в вашем доме.

Замена котлов сейчас может сэкономить ваши деньги. В отличие от замены унитаза, которую вы можете сделать в любое время, лучше всего сделать это до наступления осени и зимы. В этом сезоне спрос резко возрастает.

2. Ваш котел неэффективен

Возраст не должен быть единственным фактором при замене старого котла. Еще одна причина для его замены — это когда он начинает потреблять больше энергии или топлива.

Котел — это эффективная система, использующая постоянное тепло для поддержания более высокой температуры в вашем доме. Если ваш котел остается теплым или требуется несколько часов, прежде чем он сможет обогреть ваш дом, вам нужен новый котел как можно скорее. Почему?

Существует множество различных причин, по которым котел становится холодным и неэффективным. Грязная вода со слишком большим количеством твердых частиц является одним из них, когда состав жидкости меняется настолько, что образуется шлам. Затем шлам ухудшит весь процесс нагрева.

Также может быть проблема в системе отопления самого вашего котла. Проверьте, можете ли вы выполнить техническое обслуживание или ремонт. Если проблема повторяется, замените котел на новый.

3. Ваш котел протекает

У вас есть утечки в вашем котле? Вы заметили, что вокруг вашего котла образовались лужи? Если ваш котел протекает, вы можете купить себе новый.

Негерметичные котлы, как правило, имеют проблемы с общей конструкцией всего котла. Это может исходить от самого котла или труб вокруг него. Обязательно осмотрите общую зону, когда котел выключен.

Если вы не можете найти источник протечки, лучше всего найти квалифицированного сантехника в вашем районе. Они понадобятся вам при замене котлов.

4. У вашего котла неприятный запах

Весь процесс работы котла не должен издавать никаких запахов. Если вы заметили незнакомые неприятные запахи, возможно, вы захотите отдать котел в ремонт. Если проблемы не исчезнут, вам может понадобиться новый котел.

Так почему бы тебе не пахнуть в котле? Во-первых, вы кипятите воду в системе отопления. Подобно тому, как вы делаете это в чайнике, вы можете ожидать, что не почувствуете ничего странного.

Ряд запахов, которые вы можете получить от вашего котла, может исходить от отложений ржавчины до грязи и шлама из радиаторов. Вы можете почувствовать запах чего-то металлического, что является ржавчиной. Кроме того, не забудьте проверить и предотвратить отравление угарным газом.

Угарный газ не имеет запаха и вкуса, но если вы чувствуете себя плохо из ниоткуда, проверьте, не требуется ли ремонт.

5. Ваш котел нуждается в частом ремонте

Когда ваш котел все чаще и чаще ремонтируется, вы можете подумать о его полной замене. Котел, который требует постоянной замены, означает, что в самой системе есть неотъемлемая проблема.

По мере того, как котлы стареют, они становятся все дороже и дороже. Доступность запчастей становится проблемой, пока ваш общий ремонт не может стоить столько же, сколько новый котел.

Если у вашего котла постоянные проблемы и ему требуется 3 или 4 капитальных ремонта, рассмотрите возможность замены всего блока.

Когда следует заменить старый бойлер?

Когда дело доходит до вашего старого котла, вам необходимо заменить его как можно скорее. Проверьте, возникают ли у вас проблемы или это не так эффективно, как раньше. Если это так, лучше как можно скорее заменить котел, чтобы предотвратить любой критический сбой.

Если вы хотите заменить систему отопления или другую сантехнику в доме, сделайте это как можно скорее. Для этого вам нужен специалист, который может помочь вам в чрезвычайных ситуациях с сантехникой.

Talmich Plumbing and Heating обеспечивает превосходную поддержку в области водоснабжения и отопления в Колорадо-Спрингс и его окрестностях. Вы не ошибетесь с 30-летним стажем сантехники. Поговорите с нами, чтобы начать прямо сейчас.

Home Energy Hub — что нужно знать при замене бойлера

Когда нужно заменить бойлер?

CEE рекомендует заменять котел, когда ему исполнилось 25 лет или больше. Котел может работать дольше этого возраста, но он будет работать менее эффективно и, скорее всего, по мере старения будет нуждаться в более частом ремонте. Это означает, что по мере старения котла вы будете платить больше за отопление своего дома.

Почему мне следует заменить бойлер до того, как он сломается?

Лучше всего заменить котел до того, как он сломается, так как установка нового котла может быть дорогостоящей, и важно иметь достаточно времени, чтобы исследовать и выбрать правильный котел для вашего дома. Выбор из множества вариантов становится более сложным, когда ваш котел ломается холодным зимним днем после того, как вы слишком долго ждали обновления. Отсутствие тепла повысит вероятность того, что вы установите наиболее доступную модель, которая может быть или не быть самой энергоэффективной моделью. А так как это решение принимается раз в 25 лет, не торопитесь!

Чем заменить текущий котел?

При замене существующей системы установите конденсационный котел с AFUE не менее 90 процентов. AFUE означает годовую эффективность использования топлива, которая является мерой того, насколько эффективно ваш котел использует топливо. Котлы могут иметь рейтинг AFUE до 98 процентов. Обсудите с подрядчиком, какой уровень эффективности подходит для вашего дома, и узнайте больше об уровнях эффективности и их последствиях из исследования CEE по конденсационным котлам по ссылке ниже.

Котлы AFUE с КПД более 90% не только более эффективны, но и безопаснее, чем менее эффективные модели, поскольку они имеют герметичную вентиляцию горения. Большинство 80-процентных котлов AFUE имеют естественную вентиляцию, что может привести к попаданию выхлопных газов обратно в ваш дом. Со временем это может вызвать проблемы со здоровьем и проблемы с качеством воздуха в помещении. Герметичная вентиляция горения предотвращает проливание, потому что выбрасывает выхлопные газы наружу. Поскольку газы выходят из котла наружу, они удерживаются в полностью герметичном вентиляционном отверстии.

Особенно важно помнить о том, как вентилируется ваша система отопления, если вы планируете изолировать и герметизировать свой дом. Если ваш котел с естественной тягой выбрасывает газы в ваш дом, лучший способ остановить это — перейти на котел с герметичным отводом дымовых газов.

Как насчет моего оригинального гравитационного котла?

В некоторых старых домах есть оригинальные гравитационные котлы. Хотя эти простые системы вряд ли сломаются, они невероятно неэффективны и, следовательно, дороги в эксплуатации. Многие из них не работают выше 60 процентов AFUE по сравнению со стандартными 80 процентами AFUE и выше сегодня.

Если у вас есть самотечная котельная, ее замена особенно рентабельна, поскольку вы делаете значительный скачок в эффективности.

Сколько вы будете платить?

Новые высокоэффективные котлы могут стоить от 7 000 до 10 000 долларов. Это значительные инвестиции, но хорошая новость заключается в том, что, поскольку мы довольно часто используем наши котлы в холодном климате, мы увидим, что они окупятся гораздо быстрее, чем в других регионах страны. Прежде чем начать этот проект, проверьте, есть ли у вашей газовой компании скидки на высокоэффективные котлы. Также могут быть доступны налоговые льготы. Кроме того, программа некоммерческого кредитования ЦВЕ предлагает низкопроцентное финансирование котлов и других проектов по повышению энергоэффективности.

Чтобы максимально использовать преимущества новой системы, одновременно установите программируемый или интеллектуальный термостат.

CEE’s Lending Center

CEE позволяет домовладельцам легко и доступно обновить свои дома с помощью кредита под низкие проценты.
