Односкатная крыша своими руками – чертежи и схемы

Схема односкатной крыши уже публиковалась в рубрике «Кровля» с пометкой «Односкатная крыша своими руками чертежи и схемы». Сейчас мы дополняем этот материал новыми чертежами и схемами, которые помогут вам точнее выполнить кровельные работы.

Кроме того, что здесь есть рисунки для работ по дому, выкладываем еще чертеж сарая с односкатной крышей и чертеж односкатной крыши беседки, которая может быть установлена на придомовой территории.

Ниже публикуемых изображений вы сможете прочитать комментарии и общие материалы по данному типу кровли.

Как видите, особых отличий в самой стропильной системе нет, единственное, если под кровлей дома с одним скатом вы захотите делать жилое помещение, то вам придется угол наклона кровли делать 45 градусов к горизонтали.

Стропильная система односкатной крыши СХЕМА для дома:

Стропильная система односкатной крыши СХЕМА для сарая или бани:

Схема односкатной крыши беседки:

Чертеж сарая с односкатной крышей (боковая проекция):

Важней всего – «роза ветров»

Когда говорят о загородном доме, коттедже или даже обычной городской квартире в многоэтажке, часто употребляют выражение: главное, что есть крыша над головой. Это то, что подразумевается само собой, но существенным моментом в этом едва ли не основном элементе конструкции здания, является ее надежность. Именно этот момент должен быть определяющим, когда речь заходит об обустройстве крыши.

В выборе среди разных видов такого покрытия, для многих определяющим является ценовой фактор, наличие финансовых ресурсов, материалов, но не менее важен и погодный фактор в данной конкретной местности.

При обустройстве односкатной крыши особенно важна так называемая «роза ветров», т.е. основное преимущественное направление ветра. Особенностью такого вида асимметрической кровли является то, что одна стена дома будет ниже другой — противоположной.

Если позволяет расположение здания или этот фактор был учтен изначально на стадии проектирования, то можно приступать к расчету количества необходимых материалов и вспомнить школьные уроки с тригонометрии (синусы и косинусы). Тригонометрия вам понадобится, чтобы выполнить, например, чистовой чертеж сарая с односкатной крышей или чертеж односкатной крыши беседки, например.

Выбираем материал для кровли

Прежде всего, следует определиться с выбором материала для крыши, воспользовавшись для этого «Строительными нормами и правилами», в нашем случае — СНиП II-26-76.

Итак, выбрав шифер, ондулин, металлочерепицу, металлический профнастил, специалисты рекомендуют использовать угол наклона больше 12 градусов. Допускается наклон от 6 до 12 градусов, но тогда стоит дополнительно герметизировать горизонтальные и вертикальные стыки между листами.

Керамическая и цементно-песчаная черепицы потребуют угла не меньше 10 градусов, гибкая битумная – 12-ти. Для металлических листов (стальных, оцинкованных, медных и прочих) подойдет наклон не меньше, чем 17 градусов.

Плитки из асбестоцемента или сланца нуждаются в еще большем наклоне – не меньше 27 градусов. Подытоживая наведенные цифры, оптимальным может считаться угол наклона в 20-30 градусов.

Тогда можно не переживать, что обильный снегопад продавит кровлю, из-за затяжных дождей вода будет затекать между стыками, а сильный ветер сдует ее, что вполне возможно, когда наклон крыши будет более 30 градусов.

Укрепляем узлы и стропила

Определившись с материалом покрытия и вспомнив уроки геометрии, просчитывается перепад высоты между противоположными стенами. Поняв, как будет обустраиваться односкатная крыша своими руками, чертежи надо делать до того, как вы начинаете работы, а никак не во время их.

На верхней части несущей стены будет крепиться задающий тон всей конструкции мауэрлатный брус. Его сечение должно быть не менее 100х100 мм.

Его следует предварительно пропитать антисептическим средством, а от кирпича или бетона несущей стены гидроизолировать полосой рубероида или толи. Брус должен быть выставлен строго горизонтально, поэтому к этому процессу необходимо подойти ответственно и не торопясь.

Стоит сначала «наживить» анкерные болты, проверить уровнем горизонтальность, а потом уже укрепить окончательно, через каждые метр-полтора, вкрутив крепежные болты.

В качестве стропил используют доску размером 50х100 мм, длина которой должна быть немногим больше, чем сам пролет. Как правило, 30-50 сантиметров – достаточно. Доску также обрабатывают антисептиком. Для того чтобы надежно закрепить стропила, в мауэрлатном брусе делают пазы и установив в них несущую продольную доску, прибивают ее гвоздями.

Чтобы выдержать одинаковый наклон по всей ширине крыши, стоит сначала установить крайние стропила и протянуть между ними леску – маленькая хитрость, которая значительно упростит работу.

Когда длина пролета между несущими стенами больше 4,5 метров, их стоит дополнительно укрепить дополнительными опорами посредине или треугольными подпорками вдоль стен. Проверяют прочность всей конструкции также просто. Стропила не должны прогибаться под весом взрослого мужчины (70-80 кг).

Обрешетка, гидроизоляция, утепление

Дальше делают обрешетку, используя бруски 50х50 мм, которые крепят поперек стропил. Следующий шаг – гидроизоляция и утепление крыши. Для первого служит пароизоляционная пленка, а для утепления предпочитают использовать стекловату или стекловолокно.

Стоит отдельно оговорить, что приведенные типоразмеры несущих конструкций могут быть и иными, все зависит от наклона ската и используемого кровельного материала. Так, мауэрлатный брус может быть и толще, а расстояние между стропилами – меньше. Например, разные чертежи сараев с односкатной крышей дают разные сечения пиломатериалов для стропильной системы.

Преимущества и недостатки односкатной крыши

К преимуществам односкатной крыши относится относительно меньшее количество материалов, необходимых для ее обустройства. Относительная легкость ее монтажа – также импонирует многим, поскольку при определенной сноровке и наличии некоторых навыков, ее можно осуществить самостоятельно, в крайнем случае, воспользовавшись помощью друзей.

Такие крыши более теплые, поскольку площадь для проникновения холодного воздуха в этом случае значительно меньше. Ремонт односкатной кровли, если он понадобится, также просто и легко сделать.

К основным недостаткам односкатных крыш относят не особо эффективное использование чердачного пространства.

Что касается эстетических аспектов, то дом с односкатной кровлей будет смотреться даже оригинально.

Она привнесет своеобразную изюминку во всю конструкцию всякого здания, будь это жилой дом, гараж или другие подсобные помещения.

Если все рассчитать грамотно и выполнить все инструкции, предъявляемые к ее монтажу, односкатная крыша прослужит верой и правдой не один десяток лет.

Cтропильная система односкатной крыши: схема, крепление, устройство

Односкатная крыша считается самым простым в исполнении вариантом кровли. Но и при ее возведении учитываются различные нюансы, в противном случае конструкция получится ненадежной и будет плохо защищать постройку от внешних воздействий. Например, устройство стропильной системы односкатной крыши не столь сложно, но и тут вам придется пройти все этапы ее создания. Вначале необходимо провести расчеты, затем подготовить материал, а после этого правильно произвести монтаж. Обо всем этом повествуется в статье.

Плюсы и минусы конструкции

Односкатная крыша является популярной. Главным образом такую конструкцию используют на гаражах или подсобных строениях, но и для жилых домов она вполне подходит. Популярности односкатной кровле придают ее преимущества, а именно:

• экономия материалов. Стропильная система односкатной крыши не потребует от вас значительных затрат. Все используемые элементы небольшие, а значит и материала требуют меньше;
• основой любой стропильной системы является треугольник. Именно эта геометрическая фигура считается самой надежной. В случае односкатной крыши треугольник будет прямоугольный, что еще больше повышает прочность всей конструкции;
• схема данной стропильной системы довольно простая. С ее составлением может справиться даже непрофессионал. К тому же такая «простота» значительно облегчает монтаж;
• возвести стропильную систему и все остальные элементы односкатной кровли можно за очень короткое время. А это значит, что и сам дом будет готов к проживанию быстрее.

Простота и дешевизна – вот основные критерии, которые делают односкатную крышу достаточно популярной среди частных застройщиков. Но и у такой конструкции есть свои недостатки. К ним специалисты относят следующее:

• односкатная кровля не подразумевает наличие чердачной комнаты;
• исходя из первого недостатка, могут возникнуть проблемы с утеплением кровли. Хотя этот минус легко решается с использованием современных термоизоляционных материалов;
• односкатная крыша делается с небольшим уклоном. Из-за этого есть сложности с выбором кровельного материала, не любой из них можно монтировать на такой конструкции. Кроме того, небольшой уклон препятствует сходу снега, что существенно увеличивает нагрузку на стропильную систему.

Ну и не стоит забывать про внешний вид. Односкатная кровля слишком «простая». Такая ее особенность многим владельцам частных домов не по душе. Но это, как говориться, дело вкуса.

Делаем расчеты

Как уже отмечалось выше, стропильная система односкатной крыши довольно простая, и ее легко можно соорудить своими руками. Чтобы установка конструкции прошла без сложностей, необходимо первоначально выполнить расчеты.

Делая расчеты стропильной системы односкатной крыши, придерживайтесь следующих основных понятий:

1. В такой системе используется наслонная конструкция. Это значит, что стропила опираются на два жестких узла опоры. При этом одна из них находится выше другой, что и создает наклон кровли.
2. В основе данной стропильной системы лежит прямой треугольник. Именно он обеспечивает прочность и надежность всей конструкции.

Делая расчеты нужно определиться с такими важными параметрами стропильной системы односкатной конструкции как уклон кровли и шаг. Именно эти характеристики будут отвечать за эксплуатационные качества всей конструкции.

Делая расчет угла наклона односкатной крыши нужно учитывать следующее:

• в первую очередь – это климат вашего региона. Нужно предварительно узнать какие ветра дуют в вашей местности, а так же, сколько снега выпадает в зимний период. Дело в том, что чем больше угол наклона стропил, тем меньше на кровле будет скапливаться осадков. Но при этом такая крыша будет испытывать большие ветровые нагрузки;
• какой кровельный материал будет использоваться. Для каждого вида есть свои минимальные углы наклона стропил. Если их нарушить, то кровельный материал будет плохо справляться со своими «обязанностями»;
• ну и конечно нужно учитывать и внешний вид. Односкатная кровля должна украшать дом. Но тут у каждого свои вкусы и предпочтения.

По существующей практике угол наклона стропильной системы не должен превышать шестьдесят градусов. Если вы возводите крышу своими руками, то самым оптимальным вариантом будет 18-35 градусов.

Кроме угла наклона еще один важный параметр односкатной крыши – это шаг стропил. Здесь расчет должен быть очень точным. Если шаг сделать слишком большим, то стропила могут не выдержать всех нагрузок. Но и частить не стоит. Если стропила будут уложены слишком близко друг от друга, то увеличиться расход материалов, что повлечет утяжеление всей системы. Расходы значительно возрастут. Но самое главное – это то, что стропильная система односкатной крыши будет оказывать слишком большое давление на стены.

Рассчитывая шаг между стропилами, стоит учитывать и их сечение. Чем мощнее вы будете использовать деревянные балки, тем реже их можно крепить. Оптимальный вариант – это 0,6 – 1,0 метра между стропилами.

Расчет стропильной системы может быть достаточно сложный. Сделать его можно вручную самостоятельно или доверить эту работу профессионалам. Есть еще один способ – это использование специальных программ. С их помощью можно не только правильно рассчитать сечение стропил, шаг между ними и другие параметры, но и составить схему односкатной крыши. С ее помощью проводить монтаж будет гораздо легче.

Устройство

Возводя стропильную систему односкатной крыши своими руками, правильно выбирайте ее конструкцию. Тут все зависит от длины фермы или всего вашего дома. Если он небольшой, стропила будут не более 4,5 метров, то проблем с монтажом не возникнет. Пролет маленький и усиления не требует. В этом случае достаточно установить стропила односкатной крыши на выступы стен и конструкция готова. Но такие небольшие дома практически не встречаются, поэтому используемая система будет посложнее.

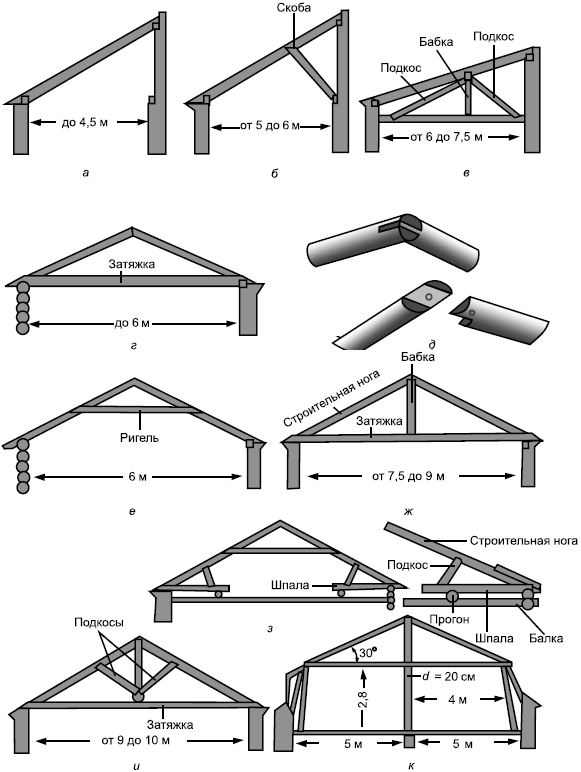

Для больших строений используются следующие варианты:

• если длина стропил не более шести с половиной метра, то их нужно усилить подкосами. Они должны упираться в несущую стену. Другой конец подкоса поддерживает саму стропильную ногу;
• если дом еще больше, то требуется в системе использовать капитальную балку. Она будет являться дополнительной опорой стропильных ног.

Кроме этого, могут использоваться и другие дополнительные элементы. Для усиления стропильной системы односкатной крыши применяются лежаки, подкосные ноги, схватки и стойки. Выбор элемента зависит от сложности и размеров конструкции.

Еще один важный элемент – это мауэрлат для односкатной крыши. Без него трудно представить себе любую стропильную систему. Мауэрлат делают из толстого деревянного бруса. Он является опорой стропильных ног. Мауэрлат располагается в верхней части стен. Крепить его нужно так, чтобы соблюдалась строгая горизонтальность. В противном случае односкатная кровля выйдет «кривой» и плохо будет справляться со своими функциями.

Материал

А какие стропила для односкатной крыши можно использовать? Тут существует несколько вариантов, а именно:

• можно для стропил использовать металлические конструкции, например, профиль. Но такой вариант используется редко. Дело в том, что металл боится коррозии. Кроме того, с такими конструкциями сложно работать, крепить, обрезать и так далее;
• чаще всего для стропильной фермы используют деревянные брусья. Его сечение должно быть не менее 50 на 100 миллиметров. Такой материал легко монтировать и подгонять до нужных размеров;
• стропильная система односкатной крыши может быть сделана и из досок толщиной не менее 50 миллиметров. Но тут многое зависит от используемых кровельных материалов. Если вы будете класть шифер или керамическую черепицу, то от такого варианта лучше отказаться.

Древесина – это довольно «капризный» материал. Он боится влаги и огня. Поэтому прежде чем провести крепление стропил односкатной крыши, нужно обработать их специальными пропитками. Кроме этого, выбирая материал нужно обратить внимание на его «выдержанность». Древесина должна пролежать определенное время. Это нужно для того, чтобы из досок или брусьев вышла лишняя влага. Если этого не произошло, то стропила могут повести.

Также следует правильно выбрать кровельный материал. Как уже было сказано выше, стропильная система односкатной крыши обладает небольшим углом наклона. Поэтому не любой кровельный материал можно использовать. Чаще всего для односкатной крыши применяют следующие варианты:

• мягкая кровля. Этот материал можно укладывать на скат с углом не более 15 градусов. Раньше к этой категории относился только рубероид, сегодня вариантов мягкой крови очень много. У такого материал есть одна особенность – его нужно закрепить на сплошную обрешетку, что существенно утяжеляет стропильную систему односкатной крыши;
• шифер – это еще один недорогой и удобный кровельный материал. Минимальный угол ската составляет 25 градусов. Шифер, ввиду своего не самого лучшего внешнего вида, сегодня используется довольно редко;
• профнастил или металлочерепица. Эти материалы также прекрасно подходят для односкатной крыши. Они обладают привлекательным внешним видом, их крепление не составляет большого труда, да и служат они довольно долго.

После подготовки всех требуемых материалов можно приступать к самому монтажу стропильной системы и иных элементов односкатной крыши.

Монтаж

Для возведения конструкции крыши нужно пройти множество этапов. В первую очередь определяют угол наклона, потом проводят все требуемые расчеты, после этого составляют схему. Последним этапом будут монтажные работы. Здесь самое главное – это не сделать ошибок. Нужно строго соблюдать всю технологию и рекомендации специалистов.

Установка стропил односкатной крыши проводится в следующей последовательности:

1. Первым делом укладывается мауэрлат. Деревянный брус крепится к анкерам, которые заранее должны быть вмонтированы в стену. Мауэрлат укладывается по двум сторонам дома, там, где будут крепиться стропила. При этом нужно строго соблюдать горизонтальность, в противном случае дальнейшие работы будут существенно осложнены.
2. Теперь пришла очередь к монтажу самих стропильных ферм. Если дом неширокий, то их устройство будет несложным. Достаточно просто уложить и закрепить концы стропил на мауэрлат при помощи гвоздей или скоб. В случае если односкатная крыша будет иметь длину более шести метров, то система дополнительно усиливается подкосами, опорами и так далее.
3. После того, как стропильные ноги установлены на своих местах и закреплены, можно монтировать обрешетку. Ее устройство зависит от используемого кровельного материала. Если применяется металлочерепица или профнастил, то обрешетка делается разряженной. Для мягкой кровли нужно сплошное основание.

Как видно монтаж стропильной системы односкатной крыши – это несложное занятие. Самое главное – это правильно провести расчеты. Кроме того, нужно тщательно выбирать материалы для односкатной стропильной системы. Используемые деревянные брусья или доски должны быть без сучков и мест, подвергшихся гниению. Также в обязательном порядке обработайте все элементы специальными пропитками. В этом случае ваша новая односкатная стропильная система  прослужит долго, и не будет доставлять беспокойства во время эксплуатации.

Как сделать простую стропильную ферму для сарая

Простая стропильная ферма для сарая. Фермы строятся для надежной кровельной системы на различных зданиях, но в простых проектах, таких как сарай, ферма может быть построена без каких-либо инженерных требований и просто из пиломатериалов.

Стропильные фермы для сарая достаточно просты и не требуют специальных инструкций по проектированию. Вам нужны только инструменты и материалы, которые можно купить в местном хозяйственном магазине, плюс вы можете сделать это самостоятельно.

Стропильные фермы используются для поддержки черепицы и фанеры опоры, чтобы она стала водонепроницаемой. Чтобы это работало хорошо, вам нужно будет тщательно спланировать это, поскольку фермы требуют необычных углов, и каждая из них должна идеально соответствовать конструкции, к которой они прикреплены.

Вот как сделать ферму крыши для сарая, чтобы вы могли начать свой маленький проект.

Включите JavaScript

Как сделать простую ферму крыши для сарая

1. Тщательно спланируйте это

Ферма является опорой крыши вашего сарая, поэтому важно, чтобы они были тщательно спланированы, чтобы вы точно знали, какой шаг вам нужно сделать дальше. При составлении планов ферм односкатной крыши важно учитывать снеговую нагрузку, ветровую нагрузку и другие требования к конструкции.

Стандартные ветровые нагрузки при проектировании и строительстве сооружений таковы, что горизонтальный ветер должен быть не менее 15 фунтов на квадратный фут, а чистая подъемная нагрузка должна быть не менее 9фунтов на квадратный фут, в то время как стандарт снеговой нагрузки составляет минимум 21 фунт. на квадратный фут (1 кг) Паскалей или выше.

2. Проект фермы крыши сарая

Поскольку вы делаете фермы крыши для навесов, вы должны знать по крайней мере некоторые основы и элементы, которые вам понадобятся для создания вашей конструкции, используя планы ферм крыши для навесов. . Основные элементы, которые вам понадобятся для изготовления ферм крыши для сарая, включают следующее:

• Элемент плота (верхний пояс) — это основная часть фермы, которая проходит вдоль нижней стороны фермы, поддерживающей настил.
• Балочный элемент (ниже пояса) — еще одна основная часть фермы, которая проходит по нижней стороне между опорами.
• Диагональные раскосы — это то, что поддерживает ферму и скрепляет ее.
• Косынки — куски фанеры 1/2 дюйма, используемые для покрытия трех концов фермы
• Пик — самая высокая часть фермы здание
• Консоль — это балка, закрепленная на одном конце фермы и выступающая в космос.

При изготовлении стропильных ферм для сарая важно, чтобы вы знали эти элементы, а ваш проект был детализирован, когда речь идет о них.

3. Выберите подходящий пиломатериал для вашей фермы крыши

Несмотря на то, что у вас отличная конструкция фермы, если ваши материалы не выбраны должным образом, она не будет достаточно прочной, чтобы прослужить долго.

Таким образом, вы должны выбрать правильный пиломатериал, который является основным материалом, необходимым для вашей фермы крыши. По сравнению с пиломатериалами, такими как белая сосна и ель, пиломатериалы из пихты или желтого дерева предпочтительнее из-за их высокой плотности.

Доски размером 2×4 дюйма особенно подходят для легких ферм, если вы можете спроектировать и изготовить раскосы, а также соединения элементов.

Также следует обратить внимание на прямолинейность пиломатериала. Деформированные, искривленные и искривленные пиломатериалы не подходят для ферм, в то время как слегка изогнутые или с короной можно использовать, если корона обращена вверх при установке фермы.

Прямоволокнистые и плотные доски с небольшим количеством сучков в основном используются для ферм. Также лучше, если вы сможете выбрать древесину без явных трещин, расщепленных или окорившихся краев.

Кроме того, пиломатериалы из хвойных пород имеют тенденцию к усадке после изготовления и установки. При этом пиломатериал, который вы выбираете, должен быть высушен в печи, чтобы избежать усадки.

Как рассчитать стропильные фермы для сарая

После того, как вы сделали необходимые приготовления для самодельной стропильной фермы, следующий шаг, который вам нужно сделать, это построить ее.

У вас уже есть материалы — пиломатериалы, древесина, фанера, пила, молоток, гвозди, шурупы, дрель и столярный клей. Имея все это под рукой, теперь вы можете приступить к созданию ферм для односкатной крыши.

1. Вы можете начать с измерения уклона крыши. Вы должны точно измерить уклон, так как это будет длина стропил вашей фермы. После того, как вы рассчитали длину, вы можете решить, сколько ферм вам нужно, а затем удвоить это число, так как оно будет количеством стропил.
2. Стропила вырезаются из дерева (2 х 4) в соответствии с длиной ската, которую вы измерили ранее. После того, как они обрезаны, вы должны добавить вертикальный срез под углом 45 градусов на верхних концах.
3. Затем вырежьте балочный элемент или нижний пояс из другого куска дерева 2 x 4 под углом 45 градусов.
4. Затем создайте косынки, которые будут использоваться для покрытия трех концов фермы. Один из них закрывает верхнюю часть фермы, а два других — нижнюю. Это означает, что вам нужно создать как минимум 6 косынок, чтобы покрыть обе стороны фермы.
5. Когда все готово, можно приступать к сборке фермы. Вы можете либо построить пилы, либо просто работать на полу, чтобы упростить сборку фермы. Сначала два стропила укладываются на пол так, чтобы два конца сходились в углу. Если вы обрезали их правильно, они должны идеально подойти. Затем вы можете вставить нижнюю часть (балку) так, чтобы углы совпали.
6. Когда ферма размещена и закреплена, теперь можно приступать к склеиванию частей фермы, а также прибить косынки к каждому из углов. Когда клей уже высохнет, переверните ферму, а затем прикрепите остальные три косынки к каждому из углов, включая верхнюю часть.

Установка стропильных ферм на сарае

При установке фермы необходимо установить временную распорку, чтобы удерживать ферму на месте, пока она не будет установлена ​​окончательно. После того, как вы установили временную распорку, вы можете приступить к установке фермы сарая на заднем дворе. Следуйте этим простым процедурам как установить фермы крыши.

• Соберите все фермы, которые вы сделали и которые нужны для вашего сарая, на ровной поверхности. Укладываем их попарно, сходя концы и скрепляя косынками. Добавьте к ним поперечную стяжку, которая представляет собой доску размером 2 x 4 дюйма, которая проходит между стропилами и высотой, которую вы выбрали, с обрезанными концами, чтобы они соответствовали углам стропила.
• Затем поместите эти поперечные связи в нижней части стропила, если вам не нужно внутреннее пространство или если вам нужно место для хранения в области крыши. Затем вы можете разместить поперечную стяжку примерно посередине стропила, чтобы получить больше места внутри. Все фермы должны быть построены таким образом.
• При установке их необходимо поднимать на крышу вверх дном. Затем вы или ваши рабочие можете прибить ферму к крыше с помощью направляющей временной распорки. Перед их прибиванием следует использовать уровень для отвеса стропил.
• Начните выравнивать стропила с одного конца, а затем переходите к другому. Отвес каждый из них каждый раз, когда вы идете. Вы можете добавить несколько шпилек к концевым стропилам фермы между поперечной стяжкой и стеновым колпачком.
• Наконец, покройте все фермы обшивкой OSB, которая прибита к каждой стропиле с интервалом около 12 дюймов. Это надежно прикрепит вашу ферму к крыше, поэтому вы можете быть уверены, что они достаточно закреплены.

С помощью этих шагов и процедур вы теперь можете начать строить свои собственные фермы для вашего сарая на заднем дворе. Вам не нужно обладать специальными знаниями в области инженерии, так как сделать собственную ферму достаточно просто, если следовать приведенным выше инструкциям.

Однако это не означает, что вам не нужна помощь профессионалов. Если есть вещи, которые оставили вас в замешательстве, все равно будет мудро попросить совета, чтобы вы могли идеально построить свою ферму крыши.

Конечно, при строительстве самодельной фермы безопасность является вашей первоочередной задачей, поэтому вы должны убедиться, что ферма тщательно спланирована, изготовлена ​​и установлена ​​на основе «стандартов» конструкции.

Последнее обновление от 26 февраля 2023 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

Привет, я Джим. Я был строителем кровли в течение 20 лет, прежде чем решил запустить myrooff.com и собирать лучший контент о кровле. Я люблю деревообработку и строительство, и для меня было вполне естественно начать этот проект моей страсти. Спасибо, что посетили.

Каркас односкатной крыши Made Easy

1. Дом
2. Каркас односкатной крыши

Каркас односкатной крыши не так сложен, как может показаться.

Если вы похожи на большинство людей, пытающихся построить сарай, у вас, вероятно, есть хорошее представление о том, как делать все, что связано со строительством.

Кроме крыши конечно.

Каркас пола, каркас стены и установка двери не так уж сложны.

А как насчет постройки односкатной крыши? Как в мире вы выясните углы фермы или стропила для вальмового стиля? Или фронтон или даже стиль солончака?

Следует ли вам «клеить каркас» или строить «фермы»? Что легче, а что прочнее?

Что такое каркасная крыша и чем она отличается от крыши, построенной из ферм?

Что такое односкатная крыша с каркасным каркасом?

Каркас крыши с коньковой доской

В каркасной крыше используются доски 2×4 или 2×6 или любой другой каркас, но коньковая доска проходит по средней линии конька.

Затем у вас есть стропила, спускающиеся с этой коньковой доски и опирающиеся на верхние пластины стены.

Иногда стропила имеют «хвост» и выходят за пределы стены, образуя потолочное перекрытие или выступ.

Односкатная крыша, не имеющая каркасной конструкции, будет построена из ферм.

Строительство односкатной крыши с фермами

Образец чертежа вальмовой фермы

За все годы строительства навесов я обнаружил, что использование готовых ферм намного проще и проще, чем строительство односкатной крыши с коньковой доской, особенно, если вы строите свой открытый сарай самостоятельно. Большинство монтажных работ можно выполнить на земле!

Вы действительно можете соорудить приспособление на полу своего сарая или на любом открытом плоском полу, где достаточно места. Постройте одну ферму, проверьте, подходит ли она, и если она подходит, можно использовать остальные фермы. Вы можете построить их все так же, как и первый, и все они будут идентичными.

Упростите строительство ферм с помощью приспособления для ферм!

Односкатная крыша с двускатной крышей

Каркас односкатной крыши с двускатной крышей

Конструкция с двускатной крышей проще всего построить, но на чердаке очень мало места для хранения.
Если, конечно, у вас не очень крутой уклон на ваших фермах или стропилах. Тогда у вас будет больше места для хранения.

Чем круче уклон, тем труднее укладывать черепицу! Однако одним очень важным соображением для любой односкатной крыши является строительство крыши со слишком низким уклоном.

Не допускайте этой ошибки при строительстве односкатной крыши…

Черепичная крыша с низким уклоном будет протекать!

На собственном горьком опыте я понял, что когда вы строите сарай и собираетесь его крыть черепицей, уклон крыши не может быть меньше 3/12. Как я научился этому на собственном горьком опыте?

Я построил красивый сарай с наклонной крышей. Шаг крыши был на самом деле 2/12. Несколько недель спустя у нас был ужасный ливень и низкий дождь, и вот моя односкатная крыша на этом сарае протекла, как будто кто-то открыл водопроводный кран на чердаке!

Что пошло не так, я думал? После разговора с приятным джентльменом в местном строительном отделе он сообщил мне, что если крыша, любая крыша, имеет уклон менее 3/12 и будет покрыта черепицей, через нее будет протекать вода. Независимо от того, идет ли дождь или у вас тает снег. Это будет течь.

Я спросил, как решить проблему протечки воды с моей крыши. Он сказал мне, что я должен оторвать всю черепицу и положить резиновую кровельную мембрану, которая на самом деле будет приклеена к кровельному покрытию, и тогда я смогу снова покрыть ее черепицей. Или я мог бы просто поставить металлическую крышу. Так что в итоге я выбрал резиновую мембрану, а затем добавил черепицу.

Мало того, что из-за этой ошибки мне пришлось заменить крышу, у меня также были повреждения внутри сарая.

Подробное руководство по строительству двускатной крыши для сарая.

Каркас вальмовой крыши

Вальмовая крыша

Из всех односкатных крыш мне больше всего нравится вальмовая. Этот стиль имеет два ската
, в отличие от конструкций с фронтоном или солонкой. Эта конструкция предлагает наибольшее пространство для хранения в сарае для хранения при условии, что боковые стены имеют высоту 6 футов или более.

Построить чердак в полости крыши несложно, и он обеспечивает гораздо больше места для хранения, чем фронтоны или солончаки.

Односкатная крыша типа Gambrel предлагает самую большую площадь чердака

Как обрамить односкатную крышу Gambrel

Односкатная крыша Saltbox

Вы хотите построить сарай, который станет идеальным садовым навесом? Дизайн крыши солончака придает двору особый характер и очарование. Настолько, что это мой самый любимый стиль садового сарая.

Каркас крыши солончака

Добавьте яркие цвета для покраски наружных стен и цветочные ящики под окнами, и вы получите действительно аккуратный садовый сарай, который вы можете построить в саду своей жены.

Он предлагает так много стиля и комфорта в саду, что вы можете спроектировать интерьер как зону отдыха, чтобы просто расслабиться и насладиться пейзажем вашего прекрасного сада или теплыми летними ночами, глядя на ночное небо.

Руководство по строительству и каркасу крыши в стиле солончака.

Три важных соображения

по строительству односкатной крыши

Уклон крыши

Одна вещь, которую вы никогда не захотите делать при проектировании своей крыши, это строить ее с уклоном менее 3-12. Это означает, что для каждого горизонтального прогона в 12 дюймов вам потребуется как минимум 3 дюйма подъема.
Когда вы видите эту деталь ниже, это относится к уклону крыши.

Уклон крыши

Для односкатной крыши, изображенной выше, задняя сторона имеет уклон 5-12.
Если вам нужно выбрать крышу с уклоном менее 3-12, то это должна быть либо металлическая крыша, либо крыша, покрытая резиновой мембраной для предотвращения проникновения воды.

Уклон крыши и соответствующий угол наклона

Сдайте набор строительных чертежей с уклоном менее 3-12 или постройте крышу в виде сарая с низким уклоном, и ваш строительный инспектор не пропустит строительство и провизию. необходимо будет привести поле в соответствие с приемлемыми стандартами, если оно будет покрыто гонтом.

Кромка и войлочная бумага

Возможно, ваш сарай не является жилым помещением, но, тем не менее, это сооружение, в которое вы собираетесь вложить хорошую сумму денег, и вы хотите, чтобы оно прослужило как можно дольше. возможно без капитального ремонта.

Добавление капельника и войлочной бумаги на крышу перед укладкой черепицы – это, безусловно, вариант, но вариант, который вы не должны игнорировать. Если вы не вложите немного денег, которые потребуются для этих двух предметов, вы навлечете на себя неприятности в будущем.

Кромка и войлочная бумага

Особенно, если вы живете в районе страны, где снег и лед преобладают в зимние месяцы. Замерзание и оттаивание могут привести к полному разрушению односкатной крыши, если на ней не установлены войлочная бумага и водоотводная кромка.

Подстилающий слой со временем в основном сгниет, и вам придется расплачиваться за замену или ремонт крыши.
