Светореле аналоговое ФБ-12 (кон (контактное 20А/IP54)

СНЯТО С ПРОИЗВОДСТВА

ОбЩИЕ СВЕДЕНИЯ

- Сумеречный выключатель предназначен для автоматического включения в сумеречное время и отключения утром по настроенной освещенности.
- Область применения - управление силовыми цепями переменного тока, рассчитанными на питание от промышленной сети.
- Прибор коммутирует нагрузку электромагнитным реле.
- Прибор используется для наружной установки. Имеет плавную регулировку освещенности. Индикатор нагрузки и настройки.
- Задержка при выключении от ложных срабатываний (кратковременной засветки, фары автомобиля).
- Простой способ установки прибора между источником и потребителем электроэнергии.

КОНСТРУКЦИЯ И НАСТРОЙКИ

Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через пыльники в корпусе прибора.
На плате прибора внутри корпуса расположены: - регулятор порога уровня освещенности, - индикатор нагрузки, - индикатор настройки.

Выберите время суток для включения источника света, плавным вращением ручки регулятора освещенности добиваемся включения двух светодиодов, что означает, что произошло включение освещения,
затем плавно повернув ручку регулятора в обратном направлении добиваемся выключения светодиода «настройка», светодиод «нагрузка» - горит, что свидетельствует о включении 15-секундной задержки.
Данный режим позволяет добиться точной настройки порога срабатывания для дальнейшего автоматического включения/отключения.
Поворачивая регулятор освещенности в направлении «Солнце», время включения будет происходить в более светлое сумеречное время, в направлении «Луна», в более темное время.

Т- не более 15 минут.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети - В 220.
2. Номинальная частота - Гц 50.
3. Максимальная мощность нагрузки - 4000 Вт (20 А).

5. Мощность, потребляемая от сети - 0,5 Вт.
6. Диапазон срабатывания - от 100 лк до 0,2 лк
7. Задержка выключения/включения - 15/5 сек.
8. Механическая износостойкость, циклов в/о не менее 100 000 раз
8. Габаритные размеры - 100/40/35 мм.
9. Степень защиты - IP 54.
10. Масса - не более 100 г.
11. Условия эксплуатации:
- колебания электросети +- 15% от номинала;
- температура окружающей среды, от - 30 до + 30 С.

ПОДКЛЮЧЕНИЕ ПРИБОРА

- Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.
- Прикрутить прибор на плоскость между разрезанными проводами.
- Зачистить провода и подключить согласно схемы на упаковке изделия.
- Открыть пластиковую крышку.
- Установить порог срабатывания в нужное положение, в дальнейшем отрегулировать по необходимости.
- Закрыть пластиковую крышку.
- При установке прибора не допускать прямого попадания управляемого освещения на сенсор.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 20 ампер.

КОМПЛЕКТ ПОСТАВКИ

1. Реле - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания - 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:

- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

какая система лучше для ящика управления освещением?

Автоматические системы управления освещением — по-настоящему полезное средство. Установка такой системы даст возможность регулировать вручную или полностью автоматизировать управление внешним освещением.
Суть работы систем управления освещением заключается в возможности частичной или полной автоматизации работы осветительных приборов. Это дает возможность устанавливать световой режим на различных объектах путем регулирования времени автоматического включения и отключения освещения. Управление системой обеспечивает ящик управления освещением (ЯУО).

ЯУО — это, по сути, распределительный электрический щит системы управления освещением, снабженный выключателями, которые работают и в ручном, и в автономном режиме. Основой автоматического режима работы ящика является реле — устройство, замыкающее или размыкающее электрическую цепь, реагируя на внешние воздействия.


Московский завод электромонтажных изделий (МЗЭМИ) изготавливает ящики управления в трех основных модификациях, отличающихся типом реле:

  • ЯУО серии 9602, снабженные фотореле;
  • ящики серии 9603 с реле времени;
  • ЯУО 9601, оснащенные реле обоих типов.

Возникает вопрос: в чем отличие фотореле и реле времени? Для чего применяется каждый тип ЯУО и какой из них лучше?
Для ответов на данные вопросы необходимо конкретнее рассмотреть каждую из систем.


ЯУО с фотореле: достоинства и недостатки


Фотореле — это система, состоящая из датчиков света и выключателя. Принцип работы такого реле прост: при недостаточном количестве света датчик замыкает цепь, включая таким образом освещение.

Основное преимущество ящиков управления с фотореле в том, что автоматическое включение и отключение происходит при изменении интенсивности естественного света. Таким образом, осветительные приборы включаются при наступлении определенного уровня темноты (устанавливается пользователем) независимо от времени суток.


Это же является и основным недостатком систем с фотореле: режим автономного освещения объекта зависит только от смены дня и ночи. Это лишает пользователя возможности установить постоянное регулярное время включения/отключения приборов освещения.
ЯУО с фотореле идеально подойдут для регуляции наружного освещения подъездов, дворов, автостоянок, частных домов и дачных поселков. Возможность регуляции интенсивности света, при которой срабатывает датчик, может оказаться весьма полезной и в сельском хозяйстве для регуляции светового дня.


Реле времени: плюсы и минусы технологии


ЯУО с реле времени, как понятно из названия, снабжены реле, которое замыкает и размыкает цепь в установленное пользователем время.

Таким образом, использование систем управления с реле времени дает возможность устанавливать регулируемый режим освещения на объекте.
Минусом данного типа ЯУО можно считать необходимость регулярно корректировать время включения освещения из-за изменения продолжительности светового дня.
ЯУО с реле времени — не самое лучшее решение для объектов, нуждающихся в освещении только в ночное время, однако они идеально подходят для промышленных объектов, где необходим постоянный режим искусственного освещения.


Так что же лучше?


Каждая из модификаций ЯУО от завода МЗЭМИ обладает своими особенностями. Трудно выделить лучшую модель. Какой тип ЯУО использовать, зависит исключительно от объекта и основного назначения системы освещения.
При необходимости освещения в ночное время лучше использовать модели с фотореле (9602), однако для установки постоянного режима освещения лучше подходят системы, снабженные реле времени (9603).


По-настоящему универсальной является модель серии 9601, которая укомплектована сразу двумя типами реле.

Такой ЯУО даст пользователю максимальные возможности регуляции освещения.

Схема подключения фотореле для уличного освещения

Для автоматического включения и выключения освещения, электрических приборов, в цепь питания встраивается фотореле. В светлое время фотореле отключается, а в темное — включается.

Характеристика реле

Прибор представляет собой датчик, чувствительный к световым лучам. При действии на него УФ излучения, фотореле проявляет свойства диэлектрика, без освещения является полноценным проводником тока:

  • рабочее номинальное напряжение 230 В;
  • ток номинальной нагрузки 2,2 кА;
  • потребляемая мощность 6,6 Вт;
  • рабочие температуры -25 до 40.

Состав сумеречного выключателя:

  • светочувствительный элемент, который реагирует на любые изменения освещенности;
  • датчик, настроенный на изменение электрического тока;
  • реле для коммутирования тока;
  • усилитель тока.

Совет! При установке в подъездах многоквартирных домов такие датчики лучше размещать напротив входа, чтобы не было искажения в движении светового потока.

Подключение фотореле

Для подключения фотореле воспользуйтесь следующей инструкцией:

  1. Небольшая схема подключения фотореле размещается в корпусе, из него выходят проводники для питания и освещения. Крепление фотореле осуществляется с помощью кронштейна и выбирается место, в котором на прибор попадают прямые солнечные лучи.
  2. Регулировка порога срабатывания осуществляется с помощью специального регулятора, позволяющего получать срабатывание в различных условиях.
  3. Регулятор крепят снаружи, возможна его регулировка. Прибор имеет чувствительность в диапазоне 5–50 Люкс, мощность составляет 1–3 кВт. Максимальный ток в сети 10 А.
  4. Можно установить фотореле так, чтобы датчик располагался вне переключателя, а соединялись обе детали с помощью кабеля. Подобный вариант установки подходит для сложных систем, размещенных в специальных щитах, где отсутствуют солнечные лучи.
  5. Подключение можно выполнить и с помощью таймера, если запрограммировать его на выключение и включение.
    В результате, через равные промежутки времени срабатывает датчик, это удобно для светлого времени, дает возможность экономить энергию, увеличивает эксплуатационный период прибора. Таймер обладает специальной памятью, рассчитанной на 1 – 12 месяцев. Настройка программы позволяет работу датчика сделать корректной, учитывать продолжительность светового дня.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью.

Правильное соединение проводников:

  • коричневый проводник соединяют с фазой от постоянной сети;
  • синий проводник является «нулем», к нему нужно подсоединить проводник от лампочки;
  • красный проводник считается управляющим, он связывает лампу и регулятор.

В некоторых случаях сеть имеет в качестве заземления дополнительный проводник, его задача – не допустить попадания на корпус напряжения. В подобных случаях проводник идет на лампу, исключая регулятор.

Внимание! В зависимости от производителя фотореле, возможны некоторые различия в цветах, поэтому важно иметь представление о принципиальной схеме его подключения.

  • Подключение фазы всегда осуществляется к регулятору;
  • ноль направлен к регулятору и идет на лампочку;
  • фаза идет на лампу из регулятора.

Подобное устройство функционирует в открытом пространстве. Для защиты от воды и попадания мелких предметов, оно обладает защитой IP 44.

Суть работы фотореле

Датчики, установленные в фотореле, выполняют функцию как фототранзистор, фоторезистор, фототиристор, фотодиод. У каждого варианта есть свои особенности в работе:

  • резисторы способны измерять величину собственного сопротивления;
  • транзисторы помогают регулировать в процессе облучения электрический сигнал;
  • симисторы реагируют с положительной либо отрицательной гармоникой, подают на главную схему сигнал;
  • тиристоры способны при УФ облучении взаимодействовать, работать при постоянном токе;
  • диоды после попадания на них солнечных лучей, вырабатывают импульс, пропорциональный интенсивности светового луча.

Специфика подключения фотореле

При подключении фотореле следует знать некоторые особенности:

  • в тех случаях, когда требуется управление сразу несколькими лампами, потребуется дополнительный контроллер. Эта деталь будет от регулятора получать сигнал и влиять на уровень освещения;
  • для автоматического включения и выключения освещения электрических приборов в цепь питания встраивается фотореле. В светлое время фотореле отключается, в темное время включается;



Внимание! До того как приступать к подключению реле, удостоверьтесь в том, что оно в полной мере соответствует всем техническим характеристикам (особое внимание уделите мощности). В противном случае используйте вспомогательные переключатели, так как реле не выдержит, испортится.

  • подбирая фотореле для наружного освещения, уделите внимание способу его подключения. При присутствии дополнительных клемм, предназначенных для крепления проводов, монтаж детали будет несложным. При установке фотореле, в схеме которого не предполагается клемм, придется дополнительно приобрести распределительную коробку. В нее укладываются все провода, гарантируется их защита от попадания влаги;
  • проверьте наличие на корпусе качественной схемы подключения фотореле. Те производители, кто пренебрегает рисунком схемы, не заслуживают доверия.

Плюсы использования фотореле:

  1. Существенная экономия электрической энергии. Днем датчик отключается, не нужно платить за неиспользованную электрическую энергию.
  2. Можно дополнительно ставить датчик движения, экономя энергию и в темное время.

Применение для уличного (наружного) освещения подобного реле, позволяет в полной мере контролировать время свечения ламп. Они функционируют только в то время, когда освещение действительно необходимо. Благодаря параллельному комбинированному соединению, появляется возможность контролировать работу всех ламп. Подобная автоматизация существенно повышает срок эксплуатации ламп, упрощает условия эксплуатации системы.

Нет необходимости искать специального человека, который постоянно будет осуществлять контроль освещения, экономия энергии идет автоматически.

Схема подключения прожектора к сенсору и фотореле

Автоматизация процессов в быту и на производстве позволила исключить человеческий труд в большинстве технологических операций. Не исключением стали и  осветительные приборы, которые применяются повсеместно. Сегодня уже нет необходимости каждый раз нажимать клавишу выключателя, чтобы загорелась лампа в светильнике. Для реализации таких задач применяется схема подключения прожектора к сенсору и фотореле.

Для чего применяются?

Если вы хотите осветить проход, маршрут или область на общественном объекте, где каждый проходящий явно не знает места расположения коммутатора, вы явно столкнетесь с проблемой серьезных счетов за израсходованную электроэнергию. Однако чтобы избежать этого, можно создать логику схемы, при которой уличные светильники будут загораться при наступлении темного времени суток и только при условии наличия движения.

Для этого в цепь световых приборов последовательно включаются световое реле, реагирующее на освещенность, и датчик движения. Таким образом, вся система освещения будет запускаться только в короткий промежуток времени, когда необходимо обеспечить видимость на объекте.

Помимо этого они могут использоваться для освещения дачного участка, подсветки дорожек, входа в помещение и т.д. В зависимости от места расположения светодиодный светильник может располагаться:

  • в одной точке – для работы прожектора в области;
  • по периметру – для освещения прожекторами участка;
  • по периферии – для освещения различных элементов или строений прожекторами на объекте.

Варианты схем подключения

Чтобы подать питание на прожектор освещения требуется подвести к нему фазный и нулевой проводник. При наличии провода заземления он подводится отдельно от распределительной коробки. Для того, чтобы уличные фонари срабатывали только в темное время суток и производили автоматическое включение исключительно во время перемещения людей фазный провод должен иметь прерывание сенсором и фотореле.

Рис. 1. Принцип подключения прожектора через сенсор и фотореле

Как видите на схеме подключения, нулевой провод ведется к прожектору напрямую, также отдельно он подключается к сенсору и фотореле. А вот фазный провод последовательно подсоединяется от распределительной коробки к контактам сенсора, после чего производится подключение фотореле, а от него к прожектору. Таким образом, в светлое время суток питание от фазы будет блокироваться фотореле. С наступлением темноты фотореле откроется для протекания потенциала, но без движения в зоне охвата сенсора прожектор не включится.

Но в некоторых ситуация такая схема может не соответствовать требованиям местности или поставленным задачам. Поэтому в темное время суток прожектор должен освещать территорию даже без движения, к примеру, когда собирается большая компания или вы выполняете какую-то работу. Тогда вышеприведенную схему можно усовершенствовать установкой шунтирующего выключателя:

Рис. 2. Схема шунтирования сенсора выключателем

Помимо этого встречаются ситуации, когда одного прибора освещения недостаточно, и вы устанавливаете несколько прожекторов для разных зон. В таком случае их схема подключения будет выглядеть следующим образом:

Рис. 3. Схема подключения двух светильников

Если у вас планируется несколько зон для освещения, то каждый прожектор должен иметь отдельное подключение к сенсору движения. Тогда они будут осуществлять независимую коммутацию, но фотореле можно использовать только одно в качестве автоматического выключателя для обеих зон.

Рис. 4. Схема подключения на несколько зон

Что необходимо учитывать при подключении?

При выборе конкретного оборудования для подключения прожектора важно учитывать ряд факторов. Рассмотрим по отдельности датчик освещенности, датчик движения и непосредственно сам прожектор.

Датчик движения выбирается по зоне охвата, важно, чтобы участок, при перемещении по которому людей происходило включение прожектора. Разные модели обладают различным углом – 120º, 90º, 60º, принцип выбора приведен на рисунке ниже:

Рис. 5. Угол датчика движения

Помимо этого датчики движения можно подразделить по принципу действия на:

  1. Ультразвуковые сенсоры– наиболее простые и доступные, не подвержены воздействию атмосферных факторов, но привередливы к резким порывам, характеризуются малым углом охвата;
  2. Микроволновые сенсоры – практически не подвержены влиянию окружающих факторов, работают не только от температуры, обладают малыми габаритами. Но их основной минус в вредном воздействии на живые организмы.
  3. Инфракрасные сенсоры – осуществляют измерения посредством волн, реагируют на тепло. Являются довольно точными сенсорами, безопасными для человека, но инфракрасные датчики страдают ложными срабатываниями.

Чувствительность сенсора для уличного освещения очень важна, так как прожектор может срабатывать от пролетевшей птицы или пробежавшего кота. Поэтому его отстраивают уже опытным путем, чувствительность сенсоров переключается при помощи функции SENS. В этом меню настройки чувствительности вы  уже можете, как понизить параметр в диапазоне включения в опции low или — и аналогично повысить его опцией high или +.

Прожектор выбирается по  мощности светового потока и углу рассеивания. Наиболее эффективными, с точки зрения расхода электроэнергии, являются светодиодные прожекторы, галогенные прожекторы одни из самых затратных и по цене, и по сроку эксплуатации.  По способу расположения прожектор может иметь вертикальное или горизонтальное крепление. При установке на стену высота может составлять от 2,5 до 3м, высота определяется уже местными условиями.

Время задержки выбирается в зависимости от того, с какой продолжительностью контакты реле должны оставаться замкнутыми после срабатывания сенсора. Как правило, диапазон временной выдержки отстраивается в пределах от 10 секунд до 10 минут.

Фотореле для уличного освещения – гарантия оптимизации, удобства системы

Современный человек старается обеспечить себе максимальный комфорт, тем более что ассортимент инновационных приборов и устройств позволяет это сделать. Осветительные системы позволяют создать удобство, безопасность перемещения в темное время суток, выгодно преображают ландшафт. Но ручное включение, выключение светильников устраивает не каждого потребителя. Установка фотореле для уличного освещения дает возможность исключить неудобства.

Механизм действия светового реле, его разновидности

В изготовлении устройств используются различные виды фотоэлементов. Но принцип работы этих приборов аналогичный. Под воздействием лучей естественного или искусственного света среда становится непроходимой для электрического тока, выполняет функции изоляции. Вследствие отсутствия питания светильник прекращает работу. Когда световые лучи перестают попадать на прибор, происходит замыкание контактов, возобновляется подача тока к светотехническому изделию, включается свет.

У каждого типа фотоэлементов имеется определенный принцип действия:

  • в фоторезисторах под воздействием света изменяется показатель сопротивления;
  • фототранзисторы при попадании лучей регулируют электрический сигнал;
  • в фотосимисторах имеется управляющая схема, на которую подается определенный сигнал при взаимодействии с положительной или отрицательной гармоникой;
  • фототиристоры при попадании лучей вступают во взаимодействие с постоянным током;
  • в фотодиодах освещение тормозит выработку импульсов, необходимых для прохождения тока.


Независимо от того, какое фотореле для уличного освещения используется в осветительной системе, оно обеспечит автоматическое включение света в темное время суток, выключит его с наступлением рассвета. На территории с приходом сумерек будет комфортно и безопасно, исключается риск бесполезного расходования электроэнергии в дневные часы.

Выбор фотореле для работы уличной системы, основные характеристики устройства

При приобретении датчиков света, которые будут работать с одним светильником или регулировать работу всей системы, следует уделять внимание их главным характеристикам. Фотореле различаются по:

  • классу защиты;
  • рабочему напряжению;
  • мощности;
  • температурному рабочему диапазону.

Постоянные климатические воздействия не должны оказывать влияния на работу прибора. Он функционирует на открытом воздухе, следовательно, должен быть качественно защищен. Классы защиты указываются в маркировке изделия, обозначаются буквами IP, за которыми следуют двухзначные числа.

Показатель 44 свидетельствует о том, что устройству не страшны брызги дождя или капли тающих снежинок, в него не могут проникнуть пылинки, частички больше миллиметра. Эти устройства могут использоваться для работы на улице. Можно выбрать прибор с большим показателем IP, класс ниже 44 для открытого воздуха не подходит.

Фотореле работают с напряжением 12V или 220V. Выбор зависит от вида светильников. Различаются устройства и по мощности. Если прибор будет обслуживать несколько источников света, их показатели суммируются. Мощность датчика света желательно выбрать с запасом, чтобы устройству не пришлось постоянно работать с максимальной нагрузкой.

Определение оптимального температурного рабочего диапазона фотоэлемента зависит от региона. Но и этот показатель нужно выбирать с запасом, чтобы устройство не вышло из строя в случае природных катаклизмов.

Дополнительные полезные опции в фотореле

Датчики света должны быть не только надежными. В их функции входит оптимизация работы системы, качественное управление ее работой. Эти качества обеспечиваются дополнительными опциями приборов.


Многие изготовители оборудуют устройства регулировкой, позволяющей пользователю устанавливать оптимальную чувствительность. В этих фотореле на нижней поверхности корпуса имеется вращающийся диск. Обозначение в виде стрелок позволяет определить, в какую сторону нужно его поворачивать, чтобы уменьшать, увеличивать его чувствительность. Настройка осуществляется после подключения прибора.

Диапазон изменений этого показателя у приборов может отличаться. Есть устройства, в которых чувствительность меняется от 2 до 100 Лк, от 10 до 100 Лк и т.д. Специалисты рекомендуют поворачивать регулятор в среднее положение, чтобы установить оптимальную чувствительность. От этого показателя зависит, при какой интенсивности естественного освещения будет включаться, и выключаться свет. В зимние месяцы чувствительность целесообразно снижать, чтобы отражение от снега лунного, искусственного освещения не спровоцировало отключение системы.

Еще одним полезным дополнением в приборе является опция задержки срабатывания фотореле. Она исключает ложное включение устройства при случайных попаданиях лучей, к примеру, от фар машины, проезжающей в поле действия устройства. При наличии функции замедления срабатывания фотореле не включит свет.

Типы фотодатчиков

Датчики света используются не только для определенных светильников или для системы, освещающей участок дачи или загородного дома. Фотореле для уличного освещения может применяться для оснащения фонаря на козырьке подъезда, консольных светильников, освещающих дворы, улицы, парковки.

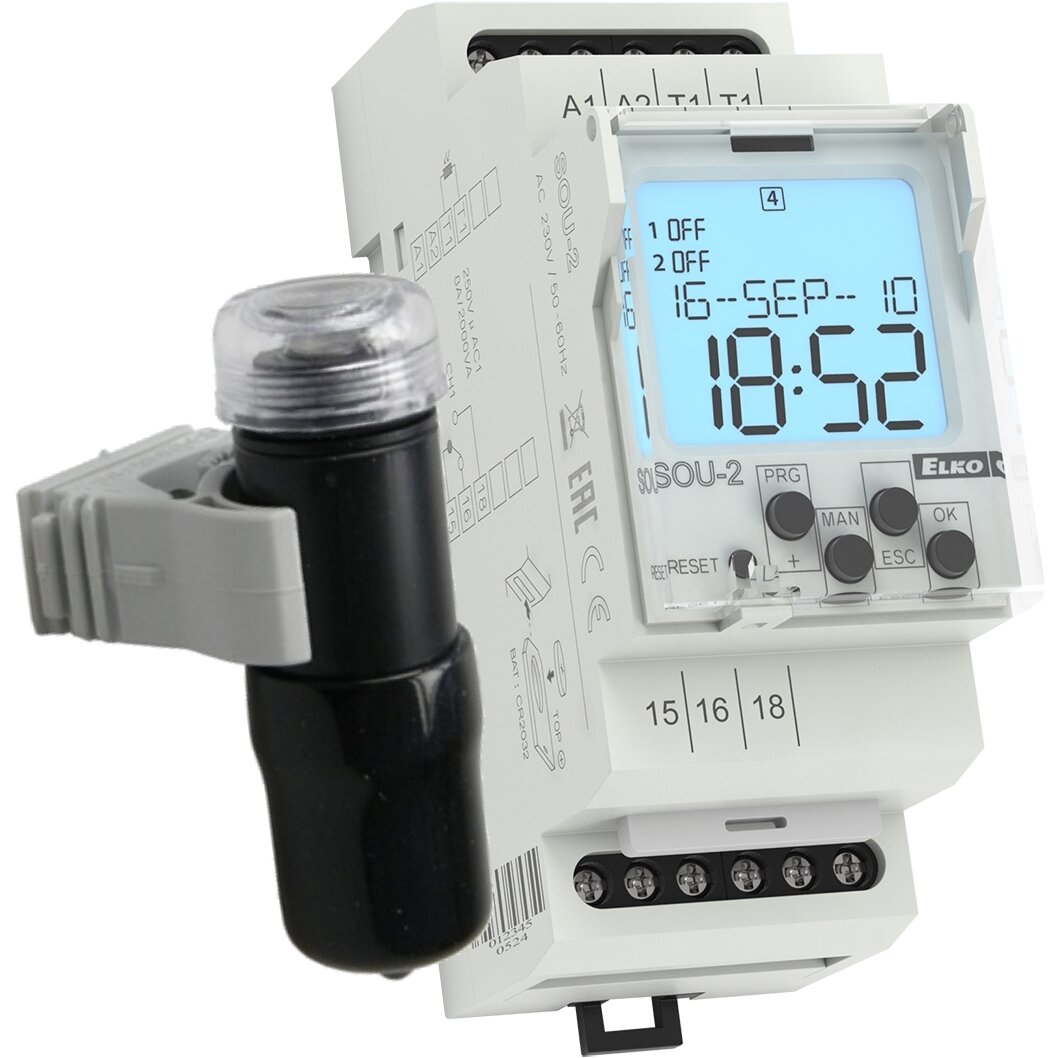

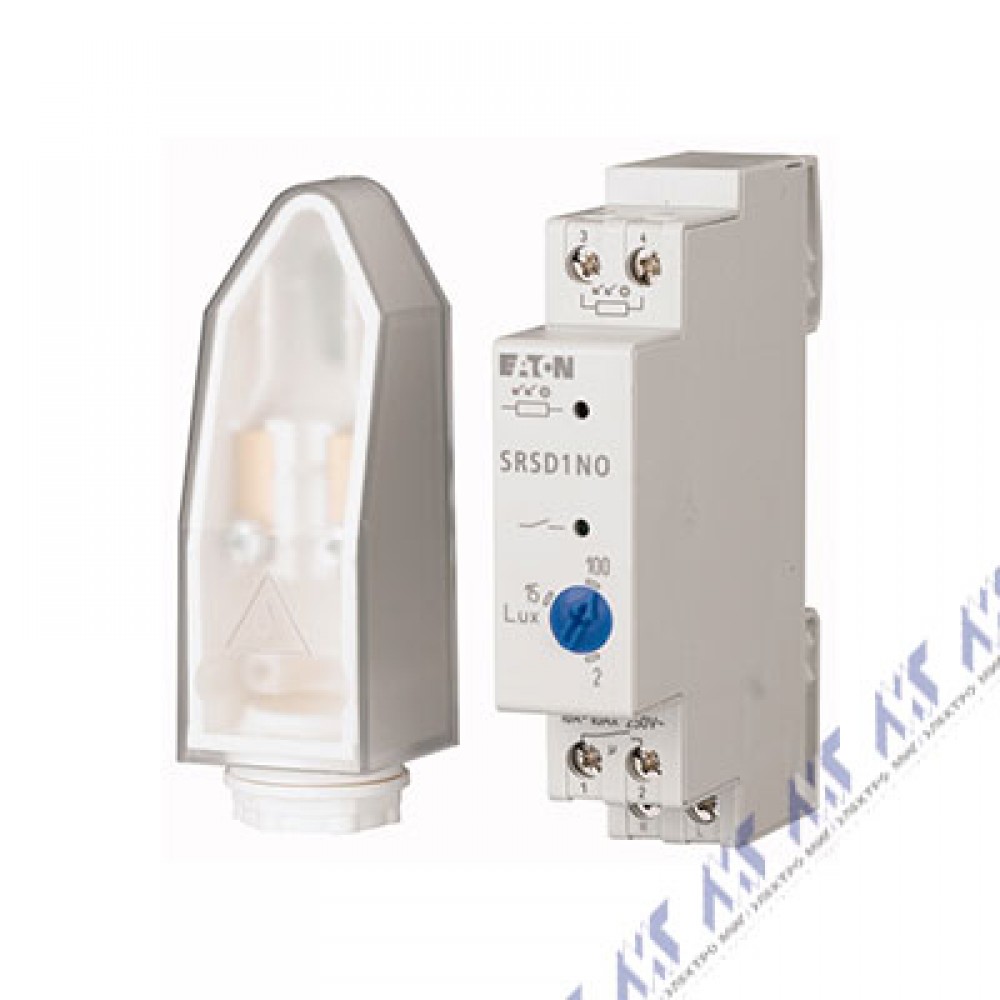

Приборы могут быть встроенными и выносными. В устройствах встроенного типа реле и датчик света находятся в одном корпусе, подключаются непосредственно к источнику света.

Выносной фотодатчик отправляет сигнал по проводу в блок или электронное плато, размещенное в электрощите. При достижении определенного показателя срабатывания, электрическая цепь замыкается, автоматически включается свет. Выносные датчики должны иметь высокий класс защиты от отрицательных воздействий извне. Такая система используется для системы из нескольких светильников.

Датчики света могут использоваться для светильников любого вида, что обеспечивает приборам обширную сферу применения.

Подключение датчиков света в систему уличного освещения

Особых сложностей процесс подключения фотореле не вызывает. Ведущие производители датчиков света отображают процесс подключения на схеме, имеющейся на приборе. Кроме того провода устройства имеют изоляцию разных цветов, что гарантирует правильное подсоединение.

Фотореле в своем устройстве имеет три провода: «0» и две фазы. Вход фазы имеет коричневый или черный цвет. От прибора к источнику света идет красный провод. Нулевые проводки могут быть синего или зеленого цвета. Многие устройства оснащены специальными клеммами для соединения проводов. Можно обеспечить надежное, безопасное подключение в специальной герметичной распределительной коробке. Она создаст надежную защиту соединениям от внешних воздействий.


Если фотореле будет управлять работой нескольких светотехнических изделий, необходимо приобрести, установить дополнительный прибор, контроллер. Это устройство будет управлять системой освещения, получая сигналы от светового реле. Есть возможность установить систему автоматического управления системой освещения в электрическом щите. В таком случае используется выносное фотореле, которое соединяется с контроллером проводом для подачи сигнала.

Фотореле может комбинироваться с датчиком движения. Такими приборами целесообразно оборудовать светильники, которые не должны гореть постоянно. Наличие датчика движения обеспечит включение источника света при попадании в его зону движущегося объекта. Этот прибор монтируется после фотореле.

Выбор местоположения для фотореле уличного освещения

Качество работы этого прибора во многом зависит от правильности выбора места для его монтажа. Есть несколько правил, которыми нужно руководствоваться, чтобы грамотно разместить световое реле для уличного освещения. Фотореле:

  • располагается на открытом, незатененном месте;
  • находится вне зоны искусственного освещения от источников света, окон домов;
  • монтируется в доступном месте для удобного обслуживания;
  • устанавливается в местах, где исключено освещение прибора фарами машин.

Сложного ухода эти устройства не требуют. Однако поскольку они расположены в открытых местах, на них может скапливаться пыль, снег, которые следует удалять. Поэтому не нужно монтировать приборы слишком высоко, чтобы не создавать неудобств.


Настройка датчика света осуществляется после его подключения. В дневное время следует установить регулятор в крайнем правом положении. Когда интенсивность естественного освещения снизится до показателя, при котором требуется искусственный свет, нужно потихоньку поворачивать диск до включения светильника.

Пользователь может по своему усмотрению выбрать момент включения освещения. Это может быть наступление сумерек или полной темноты. Есть возможность установить разное время включения светильников в отдельных зонах с учетом их использования, создания безопасности, комфорта для перемещений, отдыха и т.д.

Установка фотореле для уличного освещения не только оптимизирует работу системы, создает удобство. Автоматическое включение, отключение светильников создает эффект присутствия хозяев. При их отсутствии это снизит риск проникновения воров на территорию загородного дома, дачи.

Участие реле в различных системах дома

Датчики света могут использоваться не только по своему прямому назначению. Оно может выполнять и другие полезные функции. Подключение фотореле в систему искусственного полива, орошения обеспечит их автоматическое включение каждую ночь.

В ассортименте изделий есть приборы, на работу которых не влияет искусственное или искусственное освещение. Реле оснащено таймером, позволяющим запрограммировать периоды включения, выключения системы. Эти приборы могут регулировать не только работу осветительной системы. Они являются участниками систем «умный дом», используются для включения, выключения воды, отопления, открывания и закрывания окон и др.

Наш интернет магазин предлагает фотореле от ведущих производителей Европы. Известность брендов является гарантией качества и надежности датчиков. Каталог включает большой ассортимент моделей, позволяющий сделать оптимальный выбор устройства с учетом мощности, специфики применения. С производителями нас связывают партнерские отношения, закупка продукции производится на льготных условиях. Стоимость этих качественных устройств у нас установлена минимальная. Это гарантирует каждому покупателю удачное приобретение.

Световое реле

Световое реле



Класс 21 а, 27

№ 12191







патент на изобретение

О П И С А Н И Е светового реле.

К патенту 0.В. Лосева, заявленному 28 февраля 1927 года

(заяв. свид. № 14672).

О выдаче патента опубликовано 31 декабря 1929 года. Действие патента распространяется на 15 лет от 31 декабря 1929 года.

Предлагаемое изобретение использует общеизвестное явление свечения в карборундовом детекторе и состоит в том, что в световом реле для быстропишущего телеграфного или телефонного приема, передачи изображений на расстояние и других целей, в качестве модулируемого электрическим током источника света, применяется свечение в точке контакта карборундового детектора, включенного непосредственно в цепь модулирующего тока.

На чертеже фиг. 1 изображает схему предлагаемого светового реле и фиг. 2— схему устройства для фотографической записи сигналов с применением светового реле.

К зажимам А источника тока сигналов, подлежащих записи, через потенциометр Р включается светящийся карборундовый детектор D, в цепь которого включена батарея В, дающая дополнительное постоянное напряжение для наложения его на напряжение тока сигналов и усиления действия реле; путем регулировки этой батареи создаются наивыгоднейшие условия работы детектора D. Оптическая система L предназначена направлять световой поток, излучаемый карборундовым детектором, на движущуюся фотографическую пластинку



F, на которой производится запись изменений этого потока. Детектор D, оптическая система L и пластина F заключены в светонепроницаемую камеру. Примерное включение светового реле показано на чертеже 2, где Е— приемник-усилитель высокой частоты, Т—автотрансформатор высокой частоты, а остальная часть схемы вполне аналогична только-что описанной.

Предмет патента.

1. Световое реле для быстропишущего телеграфного или телефонного приема, передачи изображений на расстояние и для других целей, характеризующееся применением, в качестве модулируемого электрическим током источника света, свечения в точке контакта карборундового детектора общеизвестного устройства, каковой детектор включен непосредственно в цепь модулирующего тока.

2. Видоизменение охарактеризованного в п. 1 светового реле, отличающееся тем, что последовательно с указанным детектором D включен источник дополнительного напряжения постоянного тока В (фиг. 1 и 2) с целью усиления действия реле.



К патенту 0. В. Лосева № 12191

Светочувствительное реле ФБ-7 для дворовой территории от НТК ЭЛЕКТРОНИКА.

На выбор 3 вида включений освещения в сумерки + регулятор яркости люстр

ОБЩИЕ СВЕДЕНИЯ

 1. Светочувствительное реле предназначено для автоматического включения освещения в сумеречное время и отключения утром по установленной освещенности.
 2. Область применения - управление любыми световыми установками.
 3. Длительный срок службы за счет бесконтактного включения.
 4. Защита от кратковременного изменения интенсивности освещения.
 5. Кнопка выбора порога срабатывания.
 6. Индикатор нагрузки и настройки.
 7. Двухполюсный переключатель режимов работы.
 8. Простой способ установки прибора между источником и потребителем электроэнергии.
 9. Прибор используется для наружной установки (Возможна внутренняя установка прибора при подключении выносного сенсора).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Напряжение сети - 150 - 265 В.
 2. Номинальная частота - 50 Гц.
 3. Максимальный коммутируемый ток - 25 А.
 4. Порог срабатывания - "1" - до захода солнца; "2" - заход солнца; "3" - сумерки; "4" - поздние сумерки; "5" - окончание сумерек.
 5. Увеличение мощности с момента включения - 5 секунд (режим ФБ-3).
 6. Мощность потребляемая от сети в выключенном состоянии – не более 4 Вт.
 7. Габаритные размеры - 117х210х75 мм.
 8. Степень защиты реле - IP 56.
 9. Климатическое исполнение - УХЛ - 1.
10. Масса – 375 г., в упаковке - 405 г.
11. Условия эксплуатации при температуре окружающей среды от - 30 до +40 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

   Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы.
   На плате прибора внутри корпуса расположена кнопка управления порогом срабатывания, два светодиода «настройка», «нагрузка» и переключатель режимов работы.
- Прибор имеет 5 порогов срабатывания. Каждое нажатие на кнопку увеличивает порог на одну градацию, (1,2,3,4,5,1,2,3,4,5). Порог срабатывания индицируется с помощью мигающего светодиода «настройка». Самое быстрое мигание - светло, медленное - темно.
  Переключатель четырех режимов работы:
- Мгновенное включение индуктивной нагрузки (ФБ-2), установлен по умолчанию.
- Плавное автоматическое (без настройки порога срабатывания) включение ламп накаливания (ФБ-1). Данный режим позволяет продлить срок службы ламп накаливания за счет исключения их холодного старта с большим потребляемым током. Переменный резистор 1 мОм вместо сенсора выполняет функцию регулятора света.
- Плавное включение ламп накаливания с порогом срабатывания, остаточное напряжение на нагрузке 10 Вольт (ФБ-3 защита галогенных ламп).
- Блок плавного включения ламп накаливания. Использование выключателя вместо сенсора обеспечивает плавное включение/выключение освещения.(БПВ).

ПОДКЛЮЧЕНИЕ ПРИБОРА

- Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.

- Снять пластиковую крышку прибора.
- Прикрутить прибор на плоскость между разрезанными проводами.
- Диаметр провода должен быть не больше размера гермоввода.
- Зачистить провод и подключить согласно схемы на упаковке изделия.
- При подключении проводов сечением более 2,5 мм ² использовать наконечники.

- Установить порог срабатывания.

- Выбрать режим на переключателе.
- Закрыть пластиковую крышку.
- Не допускать прямого попадания управляемого освещения и прочих источников света.
- Установка съёмного сенсора отдельно от прибора возможна на расстоянии до 100 метров.
- Для принудительного включения освещения подключите обычный выключатель последовательно сенсору, а параллельное подсоединение будет отключать освещение не затрагивая высоковольтную сеть.

КОМПЛЕКТ ПОСТАВКИ

1. Реле - 1 шт.
2. Гермоввод - 2 шт.
3. Паспорт - 1 шт.
4. Упаковка - 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

    Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
    Силовой щит  должен быть  оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
    Кабели и провода должны быть  надежно заземлены и защищены от попадания воды.
    При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 25 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания - 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Как подключить реле для внедорожных светодиодных фонарей

Что такое реле?

Реле - это электрический выключатель. Это позволяет слаботочной «переключательной» схеме управлять потоком электроэнергии в сильноточной нагрузке цепи, такой как, например, светодиодная панель.

Зачем мне реле?

Когда вы создаете цепь (электрическую петлю от батареи к светодиодной полосе), если вы просто помещаете переключатель между батареей и светом, он должен быть рассчитан на полный ток (потребление в амперах) свет.Наша светодиодная лампа с самым низким потреблением усилителя потребляет около 1,4 А. Многие переключатели могли бы справиться с этим ... но если вы используете, скажем, нашу 50-дюймовую светодиодную панель, потребляемую усилителем около 17,2 ампер, что может быть слишком много для этого маленького переключателя. , вы можете перегреть выключатель, расплавить провода и уменьшить ток, который проходит к вашим лампам, что сделает их не такими яркими.

Ознакомьтесь с нашим выбором светодиодных светильников

Еще одна причина, по которой вам может понадобиться relay предназначено для творческих способов использования электрических токов от вещей, отличных от физического переключателя.Предположим, вы хотите, чтобы ваша светодиодная панель включалась, например, дальним светом или фарами заднего хода. Подробнее об этом ниже.

Как подключить светодиодную панель с помощью реле

Реле будет иметь 4 контакта, помеченных 30, 87, 85 и 86. Это непонятно. Что ж, если вы просто собираетесь использовать наш жгут проводов и переключатель, вам не нужно знать, что это такое, потому что все они уже подключены и подключены вместе.

Купите жгут проводов

Но если вы хотите использовать какой-то электрический ток для активации светодиодной световой панели, например, чтобы они загорались, когда вы включаете дальний свет, или фары заднего хода (если вы добавляете Светодиодные фонари заднего хода), то вам нужно будет немного переделать.

Сначала давайте объясним, что это за числа 30, 85, 86, 87. Начнем с рисунка:

30 и 87 создают переключатель для ваших светодиодных фонарей. По умолчанию этот переключатель разомкнут, поэтому ток не может поступать от батареи к вашим фарам.

30 - это источник питания для вашей светодиодной панели. Он подключается к положительной (+) стороне аккумулятора или к переключаемому источнику питания, который получает питание только при включенном зажигании.
87 - переходит на положительную сторону ваших светодиодных фонарей.

85 и 86 используют электрический ток для создания магнитной силы, которая затем замыкает переключатель 30-87 и позволяет электричеству течь к вашим фарам. Без этого тока магнитная сила не создается, поэтому переключатель с 30 по 87 остается разомкнутым, а свет не горит.

85 - подключитесь к источнику питания, которым вы хотите управлять коммутатором. Например, вы можете отрезать провод от провода дальнего света или от провода заднего фонаря
86 - подключиться к земле.

(Примечание: 85 и 86 можно поменять местами, но в наших ремнях они настроены таким образом).

«Что, если я не хочу, чтобы мой светодиодный свет всегда горел вместе с дальним или резервным светом?»
Хороший вопрос! Так что вам нужен еще один переключатель на приборной панели, который вы выключаете и включаете. Когда он выключен, и вы включаете дальний свет, ваш светодиодный свет все равно не горит, и наоборот. В этом случае вам нужно подключить переключатель на приборной панели между током триггера, то есть линией, которую вы отсоединили от провода дальнего света или провода резервного света.

С нашим жгутом проводов все, что вам нужно сделать, это разрезать провод, идущий от переключателя к 30-му штырю на реле, и подключить его к проводу дальнего света или проводу резервного света. Таким образом, когда у вас включен дальний свет, ток от него сначала идет на переключатель на приборной панели, а если он выключен, электричество не может попасть в цепь 85/86, чтобы создать магнитную силу, чтобы закрыть 30 / 87, которая включает ваши светодиодные фонари.

Остались вопросы?
Нет проблем, мы здесь, чтобы помочь, напишите нам по электронной почте или позвоните нам.

Amazon.com: Nilight - NI -WA 06 Комплект жгута проводов светодиодной планки

Освещение для внедорожников

Комплект жгутов проводов может широко применяться в джипах, полноприводных автомобилях, квадроциклах, UTV, внедорожниках, грузовиках, автомобилях, мотоциклах, пикапах, фургонах, автофургонах, дорожных багги, песочных рельсах, поездах, автобусах, цистернах и т. Д.Сверхъяркий световой луч рассеивает тьму и освещает переднюю дорогу, открывая зону обзора для безопасного вождения.

Освещение Лодки

Этот жгут проводов можно установить на лодке, яхте, лодке, грузовом судне и корабле, чтобы увеличить яркость освещения во время путешествия. Благодаря порошковому покрытию светодиодный светильник является водонепроницаемым, пыленепроницаемым и антикоррозионным.Супер яркая область обзора, чтобы видеть ясно ночью, отличный визуальный эффект.

Освещение оборудования

Он подходит для прицепа, вилочного погрузчика, экскаватора, бульдозера, дорожного катка, крана, трактора, комбайна, зерновой сеялки, косилки, снегоочистителя, пожарной машины, спасательной машины, кемпинга, горнодобывающей промышленности, строительства и другого наружного освещения. Удивительно яркий свет позволяет четко видеть левую и правую стороны, обеспечивая безопасность работы в ночное время.

Освещение для внедорожников

Комплект жгутов проводов может широко применяться в джипах, полноприводных автомобилях, квадроциклах, UTV, внедорожниках, грузовиках, автомобилях, мотоциклах, пикапах, фургонах, автофургонах, дорожных багги, песочных рельсах, поездах, автобусах, цистернах и т. Д.Сверхъяркий световой луч рассеивает тьму и освещает переднюю дорогу, открывая зону обзора для безопасного вождения.

Как подключить реле для внедорожных светодиодных фонарей - Extreme Lights

Нас часто спрашивают: «Стоит ли устанавливать реле с фарами?» Ответ ДА! Мы также предлагаем добавить предохранитель. Это хорошая практика, и ее нельзя игнорировать.

Вот две схемы, показывающие, как подключить их с помощью реле.

Вам нужно будет отрегулировать текущие характеристики для используемого вами света.В этом случае свет не забирает больше 10А. Это максимум 120 Вт. Если вы устанавливаете светильники мощностью более 100 Вт, рекомендуется умножить требуемый сток в 1,2 или более раз. Другими словами, если вы устанавливаете световую планку на 330 Вт с максимальным током утечки 27,5 А, тогда вам следует выбрать предохранитель и проводку на более 33 А.

Что такое реле?

Реле - это электрический выключатель. Это позволяет слаботочной «переключательной» схеме управлять потоком электроэнергии в сильноточной цепи.

Мне нужно реле?

Когда вы не используете реле, контрольный переключатель должен выдерживать полный ток установленных ламп.Для фонарей с меньшей мощностью это возможно, но обычно рекомендуется устанавливать выключатель с встроенным предохранителем. Когда ток увеличивается, этот переключатель должен быть большим. Для всего, что превышает 30 Вт, мы рекомендуем установить реле. Если вы не установите реле и не используете выключатель, вы можете в конечном итоге перегреть выключатель, расплавить провода и уменьшить ток, который проходит к вашим фарам, что сделает их менее яркими.

Как подключить свет с помощью реле

На эстафете будет 4 точки, отмеченные 30, 87, 85 и 86.Это загадочно, не правда ли?

Левая сторона - это штырь, выходящий из точки, торчащий снизу, а правая сторона показывает схематическое изображение схемы реле.

30 и 87 создают переключатель для вашего освещения. По умолчанию этот переключатель разомкнут, поэтому ток не может попасть от батареи к вашим фарам.

30 - это источник энергии для вашего света. Он подключается к положительной (+) стороне аккумулятора или к переключаемому источнику питания, который получает питание только при включенном зажигании.
87 - переходит на положительную сторону ваших светодиодных фонарей.

85 и 86 используют электрический ток для создания магнитной силы, которая затем замыкает переключатель с 30 по 87 и позволяет электричеству течь к вашим фарам. Без этого тока магнитная сила не создается, поэтому переключатель с 30 по 87 остается разомкнутым, а свет не горит.

85 - подключается к источнику питания, которым вы хотите управлять коммутатором. Например, вы можете отрезать провод от провода дальнего света или от провода заднего фонаря
86 - подключиться к земле.

(Примечание: 85 и 86 можно поменять местами).

Вы можете посетить наш Интернет-магазин, если вы из Северной Америки и хотите приобрести наши продукты в Интернете.

«Что делать, если я не хочу, чтобы мои светодиодные фонари всегда горели вместе с дальним или резервным светом?»

Это легко сделать. Просто установите переключатель на приборной панели на одной линии с линией управления. Когда переключатель на приборной панели выключен, дальний свет не сможет включить реле.

Не знаете, как это сделать самому? Взгляните на наш предварительно смонтированный жгут проводов реле для одной лампы мощностью до 180 Вт.

Как подключить реле для внедорожных светодиодных фонарей Роберта Рейнольдса

Наличие релейного переключателя необходимо, если вы подключаете световую планку, которая вообще имеет очень большой ток потребления. В этом руководстве мы объясним, что такое релейный переключатель, зачем он вам нужен и как подключить его самостоятельно.

Что такое релейный переключатель и зачем он мне нужен?

Реле - это электрический переключатель, который позволяет слаботочной цепи управлять сильноточной цепью, например большой светодиодной полосой.Если ваш свет вообще имеет очень большую потребляемую мощность, вам нужно установить релейный переключатель, чтобы избежать перегрева обычного переключателя, сгорания проводов и, таким образом, уменьшения количества электричества, попадающего в ваш свет. Если вы используете световой блок, у которого нет очень большой мощности, вам может не понадобиться релейный переключатель, но если вы используете большую светодиодную полосу, они просто необходимы.

Вот наш стандартный жгут проводов:

Как подключить светодиодную панель к релейному переключателю

Для начала посмотрите на свой релейный переключатель и обратите внимание на четыре контакта на нем с маркировкой 30, 87,85 и 86.Если вы используете жгут проводов и выключатель, эти четыре контакта могут быть уже подключены, однако, если вы хотите использовать другой электрический ток для активации световой панели (например, включение ее при включении яркого света ) вам придется установить переключатель самостоятельно. Для этого просто сопоставьте числа на штырях в соответствии со следующими рекомендациями:

  • Штырь с меткой 30 подключается к положительной клемме аккумулятора или, в качестве альтернативы, к другому источнику питания, который получает питание только при включенном зажигании автомобиля.
  • Штырь с маркировкой 87 подключается к положительной стороне светодиодной лампы.
  • Штырь с маркировкой 86 подключается к источнику питания, который вы хотите использовать для управления светодиодной полосой. Например, подключите его к проводу дальнего света, если вы хотите, чтобы ваш свет включался вместе с дальним светом, или подключите его к резервному проводу, если вы хотите, чтобы ваш свет включался при включении фонарей заднего хода.
  • Штырь с маркировкой 85 должен быть заземлен.

Быстрые ссылки:

При желании контакты с маркировкой 85 и 86 можно безопасно переключать без каких-либо различий.Если вы хотите подключить свою световую панель таким образом, чтобы управление им осуществлялось отдельным переключателем на приборной панели, все, что вам нужно сделать, это оставить жгут проводов таким, как он есть, перерезать провод, идущий к 30 штырю и подключите его либо к светодиоду дальнего света, либо к проводу резервного света.

Если у вас все еще есть вопросы о том, как подключить релейный переключатель, мы будем рады помочь вам. Не стесняйтесь звонить или писать нам по электронной почте, и один из наших опытных сотрудников будет рад помочь вам шаг за шагом через весь процесс.

Как проверить автомобильное реле

Установите на место крышку реле


Дополнительное тестирование

Когда конкретный двухпроводной аксессуар не работает, используйте заземленную контрольную лампу. проверить наличие питания в жгуте проводов (любой из проводов). Если нет питания, электрическая система должна быть проверена сначала с предохранителя, затем с реле. Если власть присутствует, используйте контрольную лампу, подключенную к источнику питания от батареи, чтобы проверить цепь заземления.Если эти тесты подтвердятся, аксессуар неисправен и его необходимо заменить.

Некоторые реле могут отличаться от этой конфигурации, но работают по тому же принципу. Чтобы подтвердить конфигурацию проводки, обратитесь к электросхеме из Google Images или руководство пользования.


Прерывистый отказ

Шаг 1 - Для проверки периодических отказов реле которые являются общими, снимите рассматриваемое реле, возьмите небольшую жилу провода, около длиной два дюйма и вставьте его в клемму 87 или 30 разъема реле.

Шаг 2 - Затем переустановите реле, сохраняя жгут провода вставлен и освобожден от любых других клемм или металла (заземления).

Шаг 3 - Проволока закреплена в реле. клемму, подсоедините провод к маленькой автомобильной лампочке, розетке и заземлению. ( Примечание: Лампа бокового маркера и патрон отлично работают из-за своего небольшого размера, делают провода достаточно долго, чтобы лампочка была видна во время движения.)

Шаг 4 - Временно установите маленькую лампочку в видимая область, которую можно увидеть во время вождения, хорошо работает маскировка, приклеенная к капоту или передней панели.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 5 - Этот тест можно использовать для проверки всех аспектов электрической схемы, переведя заземление лампы в положение питания. Лампочка загорится когда реле используется, гаснет, чтобы сигнализировать о неисправности.


Полезная информация

Реле - это переключатель, который использует электрический сигнал запуска для активации. Один раз Активированное реле подключает электропитание к определенному аксессуару.Эти аксессуары могут варьироваться от основного компьютера PCM (модуль управления powertrian), радиатора вентилятор, топливный насос, дверные замки и т. д. Есть два испытания, которые следует учитывать при проблема реле, проблема в самом реле или проблема проблема с питанием или заземлением. Реле подвержено выходу из строя при длительном использовании. времени (горячий) или когда сила тока аксессуара превысила расчетную использовать.

Реле следует рассматривать как две отдельные половинки, первичная сторона которых использует электромагнит, замыкающий вторичную электрическую цепь.Этот электромагнит активируется простым питанием (+) и землей (-), как электрическая цепь лампочки. В вторая половина реле - это «переключатель», который управляет питанием конкретного аксессуара. как топливный насос или система зажигания.

Короче говоря, при срабатывании первичной обмотки реле (электромагнита) он замыкает контакты (переключатель) для подачи питания для работы аксессуара.


Необходимые инструменты и материалы

СПОНСИРУЕМЫЕ ССЫЛКИ

  • Контрольная лампа
  • Небольшой кусок автомобильного провода
  • Маленькая автомобильная лампочка и патрон

Общие проблемы:

  • Когда реле нагревается, как при нормальной работе, электрические контакты внутри реле может замкнуть короткое замыкание, что приведет к остановке электрического потока, когда реле контакты остынут, он возобновит подачу электричества.
  • Когда через цепь реле проходит чрезмерный ток, это может вызвать контакты реле «залипнуть», не допуская отключения питания аксессуара. Пример: когда двигатель системы ABS изнашивается, он потребляет чрезмерную силу тока, вызывая реле управления на «палку». В этом состоянии батарея разряжается до тех пор, пока исправлено.
  • Влага может попасть внутрь реле, что затруднит его работу.
  • При проверке цепей реле на наличие питания происходит случайное прикосновение к массе что приведет к выходу предохранителя из строя.

Светочувствительный релейный модуль 5 В

Описание

Светочувствительный релейный модуль 5V может автоматически управлять нагрузкой, например ночным охранным светом, в зависимости от уровня внешней освещенности.

В ПАКЕТЕ:
  • Светочувствительный релейный модуль 5В

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МОДУЛЯ СВЕТОВОГО РЕЛЕ 5В:
  • Встроенный фотодиодный датчик автоматически управляет реле в зависимости от силы света.
  • Обнаруживает как видимый, так и инфракрасный свет
  • Регулируемая уставка уровня освещенности
  • Управляет нагрузкой 115/230 В переменного тока при 10 А
  • Управляет нагрузкой 0-15 В постоянного тока при 10 А
  • Светодиодный индикатор при включении реле
  • 5V работа от сети

Это автономный модуль переключения, который включает / отключает реле на основе обнаружения света, как видимого, так и инфракрасного. Просто добавьте мощность 5 В и подключите нагрузку, которой вы хотите управлять, затем отрегулируйте потенциометр, чтобы установить уровень яркости, при котором вы хотите, чтобы реле переключалось между ВКЛ / ВЫКЛ.

Этот тип модуля может использоваться для таких приложений, как автоматическое включение света, когда окружающая яркость опускается ниже заданного уровня, как это может быть в случае внешнего фонаря безопасности или ночника. Он также может обнаруживать пламя при определенных условиях.

Диод чувствителен в первую очередь к свету, падающему на него с закругленного конца, а не со стороны, которая придает датчику некоторую направленность.

Теория работы

Световой датчик на модуле представляет собой светочувствительный фотодиод.

Точка срабатывания уровня яркости для срабатывания реле может быть отрегулирована с помощью потенциометра на модуле. Поворот потенциометра по часовой стрелке увеличивает срабатывание яркости.

Когда яркость превышает значение точки срабатывания, микросхема компаратора напряжения LM393 подает питание на реле, и оно включается. Зеленый светодиод горит, когда реле находится под напряжением.

Когда яркость падает ниже заданного значения, реле снова выключается.

Реле имеет как NO (нормально разомкнутый), так и NC (нормально замкнутый) контакты, поэтому модуль можно использовать для подачи питания на нагрузку, когда яркость превышает значение точки срабатывания или когда она опускается ниже этого уровня.

Обратный диод включен в модуль параллельно катушке реле для безопасного шунтирования тока, когда катушка реле обесточена.

Соединения модулей

МОЩНОСТЬ

Для работы модуля требуется питание 5 В и заземление. При подаче питания на модуль загорается красный светодиод. Когда реле находится под напряжением, модуль потребляет около 80 мА от вывода Vcc.

Заголовок 1 x 2 (разъемы питания)

  • Vcc = Подключение к источнику питания 5 В
  • GND = Подключить к заземлению источника питания 5 В
НАГРУЗКА

Выход реле рассчитан на переключение до 30 В постоянного тока при 10 А или до 250 В переменного тока при токе до 10 А ( См. Наши примечания ниже ).

Выход типа SPDT с клеммой NO (нормально открытый) и клеммой NC (нормально закрытый) относительно клеммы COM . Когда реле обесточено (зеленый светодиод не горит), NO-COM разомкнут, а NC-COM закорочен. Когда реле находится под напряжением (горит зеленый светодиод) NO-COM закорочен, а NC-COM разомкнут.

Винтовой зажим 1 x 3 (подключения нагрузки)

  • Верх = нормально разомкнутый контакт реле - К этой клемме подключена нагрузка, если она должна включиться, когда реле находится под напряжением.
  • Центр = Общее соединение - Подключается к источнику питания переменного или постоянного тока для нагрузки, которая находится под контролем.
  • Внизу = нормально замкнутый контакт реле - К этой клемме подключена нагрузка, если она должна включиться, когда реле обесточено.

РЕЗУЛЬТАТЫ НАШИ ОЦЕНКИ:

Это хорошие недорогие модули, которые будут работать во многих приложениях и позволят вам управлять устройствами на основе считывания света без необходимости использования микроконтроллера. Просто подключите питание 5 В и нагрузку, и все готово.

Обнаружение работает лучше всего при обнаружении более яркого источника света и может быть настроено на довольно высокую чувствительность и обнаружение теней или других изменений интенсивности света. При довольно низких изменениях уровня освещенности датчик может не так легко обнаружить разницу.

Мы считаем, что номинальный ток реле по постоянному току слишком высок. При напряжении постоянного тока выше примерно 15 В контакты могут стать немного липкими. Рекомендуем использовать его для коммутации постоянного напряжения не более 15 В.

В нашем тестировании реле показали очень хорошие результаты с переменным током.Чтобы проверить верхний предел, мы использовали его для включения нагревателя мощностью 1500 Вт, который потребляет около 12,5 А, и реле справилось с этим без каких-либо проблем.

Для проверки устройства подключите его к 5В. Направляя фотодиод на источник света, отрегулируйте горшок так, чтобы зеленый светодиод просто загорелся. Экранирование фотодиода от света должно привести к тому, что зеленый светодиод погаснет, и при переключении реле будет слышен звуковой щелчок.

ДО ОТГРУЗКИ ЭТИ МОДУЛИ ЯВЛЯЮТСЯ:
  • Проверено
  • Работа датчика / реле фотодиода подтверждена
  • Переупакован в высококачественный герметичный пакет ESD для безопасного хранения.

Примечания:

  1. Нет

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Vcc Типичный 5V
Рейтинг контактов DC 15 В при 10 А
115VAC 10A
250VAC 10A
Размеры Д x Ш x В (печатная плата) 50 x 27 x 18 мм (2 x 1.1 x 0,71 ″)

Корпус реле

: как использовать реле и зачем они нужны

Электрическая система надежна ровно настолько, насколько надежны ее компоненты. Один из простых способов повысить надежность и производительность системы - использовать реле для включения и выключения устройств (фары, топливные насосы, вентиляторы и т. Д.). Реле - это электромеханический переключатель. Электромагнит (также называемый катушкой) используется для соединения набора контактов или штырей. Вы можете прочитать нашу предыдущую публикацию о Как работают реле для более подробного описания того, как работают реле.

Почему бы просто не использовать обычный выключатель, спросите вы? Вот несколько причин, по которым реле лучше переключателей:

  1. Правильно подключенное реле обеспечит кратчайший электрический путь (т. Е. Самую короткую длину провода) между батареей и устройством (ами), управляемым реле. В сочетании с проводом надлежащего калибра , это минимизирует падение напряжения между батареей и устройством, позволяя ему работать с максимальной производительностью.
  2. Использование реле позволяет управлять несколькими устройствами с помощью одного переключателя (например, главный переключатель зажигания гоночного автомобиля). Иметь только один выключатель безопаснее в чрезвычайной ситуации, а также удобнее. Если вам нравятся аккуратные системы, вы можете использовать один переключатель и несколько реле вместо группы громоздких переключателей.
  3. Реле
  4. позволяют использовать предохранители и подходящего размера для каждого устройства, а также размещать предохранители ближе к батарее.
  5. Если вы используете штатную проводку и переключатели автомобиля для управления вторичными устройствами, такими как мощное освещение, реле не будут перегружать или перегрузить OEM-компоненты.Среднее автомобильное реле также может выдерживать гораздо более высокую токовую нагрузку, чем переключатель (около 30 ампер против 3-20 ампер).

Типы реле

Перед подключением к нему устройств важно знать конфигурацию контактов и работу реле. Многие автомобильные реле похожи по внешнему виду и конфигурации контактов и подключаются к одному и тому же разъему реле, но полностью различаются по функциям переключения, которые они выполняют.

Наиболее распространенным типом реле, используемым в автомобильной промышленности, является однополюсное / двухпозиционное реле ( SPDT ).Также известное как реле Bosch , SPDT имеет общий подвижный контакт, который перемещается между двумя фиксированными контактами, называемыми нормально разомкнутым и нормально замкнутым. Когда реле выключено, общий и нормально замкнутый контакты соединены. Когда реле срабатывает, общий контакт переключается на нормально разомкнутый контакт.

Другой тип реле - однополюсное / одноходовое (SPST). Реле SPST часто встречается в жгутах проводов для вторичного освещения; он имеет общий контакт и два нормально открытых контакта, которые соединяются внутри.Когда переключатель активирован, контакты соединяются.

При отключении питания от электромагнита реле возникает всплеск высокого напряжения. Этот всплеск может повредить бортовые компьютеры или другую чувствительную электронику. Если в вашей системе есть такие устройства, рекомендуется использовать повторы с внутренним закорачивающим диодом. Диод заставляет всплеск напряжения возвращаться в электромагнит, где он рассеивается в виде тепла.

Если вы переместите аккумулятор в заднюю часть автомобиля, найдите блок реле / ​​предохранителей рядом с аккумулятором и проложите провод 20-18 калибра к кабине, чтобы сработать реле.Если у вас есть главный переключатель зажигания, управляющий несколькими устройствами (вентиляторами, зажиганием, водяным насосом и т. Д.), Но вы все же хотите использовать переключатель для каждого устройства, вы можете подключить главный переключатель зажигания к этим отдельным переключателям, а затем к устройству. реле.

Реле

может помочь вам улучшить работу электрической системы и повысить ее надежность. Вот почему вы найдете их в большинстве качественных систем освещения на вторичном рынке и в жгутах проводов . Как только вы воспользуетесь ими, вы удивитесь, что вы когда-либо делали без них!

Автор: Дэвид Фуллер Дэвид Фуллер - управляющий редактор OnAllCylinders.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
