Устройство окна
Казалось бы, что сложного в пластиковом окне. Рамы и стекла… Ну, может еще шторы, фикус и свесивший лапы кот. Но это если смотреть издалека и не вдаваться в детали. А если рассмотреть поближе? Если разрезать пополам и заглянуть внутрь? Или разобрать на части?
Устройство окна – это страшно интересно! И прямо сейчас вас ждет интереснейшая экскурсия в самое сердце пластикового окна.
Устройство окна на расстоянии вытянутой руки
Пластиковое окно – это не космический корабль, поэтому ничего сложного и выдающегося в его внешнем виде нет. И тысячу лет назад, и сейчас устройство окна примерно одно и то же, так как основное его предназначение – сохранять тепло и пропускать в дом свет и воздух.
Итак, основные элементы устройства окна – это рамы (пластиковый профиль), стекла (стеклопакет), подоконник, откосы, фурнитура и водоотлив.
Пластиковый профиль
Профиль – это сердце пластикового окна. Именно профиль имеется в виду, когда в рекламе вы слышите такие названия как Deceuninck, Veka, Enwin Waiz, Rehau, Gealan или Sсhüco. Именно профиль отвечает за то, как долго прослужит окно и принимает непосредственное участие в сохранении тепла и шумоизоляции.
Стеклопакет
Стеклопакет – это герметичная конструкция, состоящая из двух или трех стекол, соединенных друг с другом. Соответственно, стеклопакеты бывают однокамерными (два стекла) и двухкамерными (три стекла). А так же энергосберегающими, ударопрочными, зеркальными и т.д.
Фурнитура
Фурнитура – это не просто петли и оконная ручка, которую можно найти на окне невооруженным взглядом, а сложный металлический механизм, установленный по всему периметру створок. Фурнитура – важнейший элемент устройства окна.
Подоконник и водоотлив
Что такое подоконник, наверное, ни для кого не загадка. А вот что такое водоотлив, многие вряд ли догадываются. Зато почти все его называют наружным подоконником и, если не придираться к словам, то, в принципе, правы. Водоотлив – это металлический профиль (козырек или карниз), который устанавливается снаружи окна для защиты монтажного шва от влаги и для придания окну завершенного вида. В устройстве окна водоотлив – обязательный элемент.
Откосы
Откосы – это части стены по бокам и сверху окна. Они несут не только декоративную функцию, но и играют важную роль в теплоизоляции.
А теперь самое интересное!
Заглянем внутрь профиля
Внутри оконного профиля страшно интересно. А, если заглядываешь туда впервые, то, одновременно, страшно непонятно. Зачем все эти окошки и дырочки? Неужели нельзя сделать всё проще, думаете вы. Нельзя. Каждое «окошко» – это воздушная камера – неотъемлемая часть устройства окна. Именно благодаря воздушным камерам профиль сохраняет тепло в вашем доме. Без них профиль в прямом и переносном смысле – пластиковая пустышка. Чем больше воздушных камер, тем лучше теплоизоляция профиля.
Кстати!
Степень теплоизоляции окна – это то, что можно измерить эмпирически, поэтому у каждого профиля есть такой показатель, как коэффициент сопротивления теплопередаче. Чем он выше, тем лучше этот профиль сохраняет тепло. В этой таблице приведены коэффициенты сопротивления теплопередаче самых популярных профильных систем.
Помимо воздушных камер в профиле так же есть армирующий стальной профиль – силовой скелет окна. Именно он отвечает за прочность, жесткость и геометрию всей конструкции. И именно благодаря ему пластиковое окно не деформируется со временем. О том, как правильно выбирать профиль мы писали в этой статье.
Так же в профиле есть такая малозаметная, но очень важная деталь, как уплотнитель. Уплотнители бывают пластиковые и резиновые. Как их правильно выбирать мы рассказывали в этой статье. Контуров уплотнения в окне обычно два или три. Чем их больше, тем лучше герметичность и шумоизоляция. Например, устройство окна Декенинк Фаворит Спейс таково, что в нем три контура уплотнения.
Заглянем внутрь стеклопакета
Стеклопакет – это важнейший элемент устройства окна. Именно он в большей степени отвечает за тепло- и шумоизоляцию. Потому что именно стеклопакет занимает самую большую площадь и через стекло происходят основные потери тепла. Стеклопакеты бывают однокамерные, двухкамерные, энергосберегающие, ударопрочные и зеркальные. Выбор огромный, но устройство всех стеклопакетов по сути одинаковое, просто применяются разные стекла.
Главное – это определиться, что для вас первостепенно: дома очень холодно, слишком шумно или и то, и другое одновременно. Вы живете на первом этаже и хотите дополнительно обезопасить себя от воров и посторонних взглядов, или живете на 25-м и уже на глаз способны определить скорость и направление ветра.
Заглянем внутрь фурнитуры
Фурнитура – это то, без чего окно – лишь бесполезная груда пластика и стекла. Именно благодаря фурнитуре окно открывается, закрывается, откидывается и обладает множеством полезных функций: от микропроветривания и балконной защелки, до возможности переводить окна из зимнего режима в летний.
То, насколько фурнитура сложный механизм, отлично передает эта картинка.
Заглянем внутрь откосов
Внутри откосов, конечно, не так интересно, как внутри профиля, но зато местами мягко, потому что есть вата. Сейчас откосы чаще всего отделывают сендвич-панелями (пластик) и реже – гипсокартоном под покраску. Основное преимущество сендвич-панелей – это то, что их не надо красить, со временем они не требуют реставрации и невероятно легко моются.
Хит-парад странных слов в устройстве окна
Импост
Чуть-чуть Италии не помешает ни одному окну. Импост (итал. Imposto) — это вертикальный или горизонтальный профиль, разделяющий оконный проем. Можно сказать, перемычка или опора для створок.
Шпросы и фальш переплет
Ценители различных архитектурных направлений торжествуйте! Даже обычное пластиковое окно можно сделать незаурядным и интересным, благодаря декоративным раскладкам – шпросам и фальш-переплетам.
Смысловую нагрузку они несут одинаковую, но технически различаются. Шпросы устанавливаются внутри стеклопакета, а фальш-переплет снаружи.
Четверть
Чтобы окно не выпало наружу, дома строятся таким образом, чтобы в проеме был выступ – оконная четверть. Длина этого выступа обычно около 6 см, что составляет четверть длины кирпича, откуда, собственно, и пошло название. Но бывает такое устройство окна, что четверти нет.
Теперь вы разбираетесь в устройстве окна не хуже профессионала. Вооружившись этими знаниями, вы выберите пластиковое окно, максимально подходящее вашим условиям и предпочтениям.
www.oknapanorama.ru
Окна своими руками из дерева чертежи
Окна из дерева своими руками
Многие умельцы, делая ремонт, не прибегают к услугам специалистов, но многое все равно покупают, например, окна. А зря, ведь при наличии определенных знаний и опыта, обычный человек самостоятельно может их сделать. Сделать окна из дерева своими руками — довольно длительный и трудоемкий процесс. Но зато вы будете уверены, что перед вами окна из действительно экологически чистого материала, да и себестоимость окна выходит намного ниже.
Как сделать окно из дерева?
- Прежде всего, нужно выбрать древесину. Самые распространенные породы, используемые для изготовления деревянных окон – это сосна и лиственница. Они легкие, просты в обработке и обладают высокими эксплуатационными свойствами. Невозможно ответить на вопрос, из какого дерева окна лучше. Все обладают своими достоинствами и недостатками.
Дерево необходимо хорошо просушить, чтобы потом поверхность не покоробилась. Доска не должна иметь сучков и деформированных мест.
Для соединения используют специальные пазы, промазанные столярным клеем, и деревянные стержни длиной не менее 3 см. Необходимо следить, чтобы точно соблюдался угол в 90 градусов. Короб нежелательно устанавливать вплотную к стене, чтобы он не подвергался деформации. Закрепляют его с помощью саморезов, а щели между ним и стеной заполняют монтажной пеной.
Поэтому придется проклеивать бруски и поместить их под пресс. Нужно следить за тем, чтобы волокна внешнего и внутреннего слоя лежали в противоположных направлениях.
Соединяют брус через шипы и пазы. Дополнительная устойчивость конструкции придается с помощью саморезов, которые нужно вкрутить так, чтобы их головки утонули в древесине. Желательно также укрепить раму металлическими уголками. Потом заготовки грунтуются, шлифуются и покрываются лаком. Чтобы добиться идеально ровной поверхности, это можно сделать несколько раз.
Прижимают его штапиком,который фиксируется или тонкими гвоздями, можно также использовать саморезы. Вкручивают их сначала посередине, а потом по бокам. Не забывайте о герметизации специальным силиконом и резиновыми уплотнителями. Можно также заказать готовые стеклопакеты или даже конструкции с рамой.
Отделка окон деревом будет намного проще и быстрее.
Окно окрашивается, но желательно оставить не закрашенными крепежные винты, иначе вы не сможете снять его для ремонта.
Сделать и установить окно своими руками – дело не очень сложное. Нужно только запастись терпением и делать все очень аккуратно.
Деревянное окно своими руками и пошаговая инструкция для чайников
Конечно пластиковые окна давно завоевали наши с вами сердца. Однако для бюджетного способа замены окон подойдет именно деревянная рама. А если вы решили проводить такие ремонтные работы у себя на даче или-же на веранде, то деревянные окна можно сделать своими руками. Когда я пристроил веранду к своему дому, то сразу решил ее застеклить и вариант с пластиковыми окнами мне не подходил. Конечно производственные станки собирают оконные рамы намного лучше и быстрее, но ведь всегда хочется сделать что-то своими руками. А вот если соблюдать все правила обработки деревянного материала и технологию соединения частей, то вполне можно добиться хороших результатов. Сегодня мы рассмотрим пошаговую инструкцию по изготовлению деревянных окон.

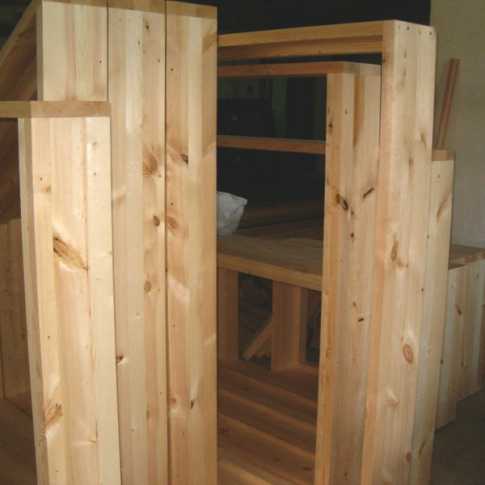

Изготавливаем деревянный короб
Когда я решил сделать деревянноеокно своими руками, то задумался какой вид дерева лучше использовать. От себя хочу посоветовать применить сосну – она вполне доступна благодаря своей стоимости. Если вы, как и я решили попробовать сделать деревянную раму для окон самостоятельно, то отдайте предпочтение именно этому материалу. Хорошей альтернативой можно считать дуб, но он дороже, чем сосна и я побоялся его использовать впервые.
Важно! Если вы решили экспериментировать, то не стоит сразу приобретать дорогие материалы. Вполне возможно, что у вас ничего не получится и древесные элементы будут испорчены.
Запасайтесь необходимыми инструментами заранее, хотя у многих домашних мастеров все эти предметы находятся в постоянном использовании:
- Дрель и шуруповерт – механизированный способ закручивания саморезов ускорит процесс сборки
- Стеклорез
- Электрорубанок
- Стамеска и молоток
Перед покупкой всегда следите за состоянием досок. Они не должны иметь трещин или сколов, торчащих сучков или каких-то деформаций. Также они должны быть полностью просушены. Пошаговая технология:
- Для своего окна я выбрал доску размером 150х50 мм
- Во всех деревянных заготовках сделал паз, напоминающий букву «Г». Глубина паза составляла 15 мм
- После этого 4 части я соединил между собой. Для стыков используется столярный клей, а углы должны быть по 90 градусов каждый. После того, как короб склеен, просверлите в нем отверстия для деревянного стержня, длина которого составляет 3 см. Это является дополнительным закреплением и обеспечивает наличие углов в 90 градусов
- Короб вставляется в уже подготовленный проем для окна. Тут все просто: вы сверлите дырки, в которые вставляете дюбеля, а затем закрепляете короб с помощью саморезов. Я таких действий не выполнял – моей целью было сделать окно своими руками
Важно! Все щели необходимо задуть монтажной пеной. При таком закреплении подвижность дерева при температурном перепаде не учитывается.
Деревянный короб стоит – делаем раму
Деревянные окна своими руками
Пошаговая инструкция по изготовлению рамы для окон своими руками зависит от того, какое окно вы ходите сделать. Я изготавливал одностекольный профиль с 2-умя пазами:
- Оконная рама делается из деревянного бруса, размер которого зависит от самой конструкции окон. Я использовал деревянный брус 6х4 см, но вы можете взять и большие размеры
- Если оконный профиль будет двухстекольный, то конструкция будет иметь на 1 паз больше – 2 пазика для стекол и 1 для закрепления в короб
- Профиль изготавливается при помощи фрезера или электрорубанка – стекло я выбрал 4 мм, а штапик – 10 мм
- Для того, чтоб собрать детали их нужно обрезать. Для получения 90 градусов, обрезаем края наискось, то есть по 45 градусов. Саморезы следует использовать для качественного закрепления и неподвижности
Мне как новичку в этом деле не сразу было понятно, как происходит весь процесс. Инструкции по изготовлению деревянных окон, для меня были написаны будто на непонятном языке, но купив все необходимые материалы и инструменты, я начал работу. Рассмотрев все чертежи и фото, которые без проблем можно найти на просторах интернета, оказалось, что изготовление деревянного окна своими руками, не такое уж и трудное занятие.
Важно! Еще совсем недавно обналичка использовалась для скрытия изъянов при монтаже деревянных окон или их теплоизоляции. Сейчас же обналичка играет не только практическую, но и декоративную роль. Обналичка подходит для деревянных домов и используется только для них. Она может быть резной или напоминать образы животных – все зависит от фантазии мастера.
Осталась самая малость – вставляем стекла
Делаем деревянные окна своими руками
Самое главное в этом процессе – точный выбор размеров стекла. Благодаря этому не создаются мостики холода, а стекла качественно прилегают к деревянной оконной раме. Отклонения в 1 мм, могут уже иметь негативные последствия – а нам это не нужно.
Важно! Не забывайте про технику безопасности во время нарезки стекла. У вас обязательно должны быть перчатки для защиты рук и очки – защита от стеклянной крошки просто необходима.
Резать стекло нужно алмазным стеклорезом, а для полировки краем подойдет мелкозернистая наждачная бумага. Техника нарезания очень проста. Достаточно запастись линейкой, которая будет длиннее стекла и вдоль нее вести стеклорезом. Перед тем, как промазать края герметиком нужно приложить стекло для примерки. Если все удачно, то на пазы наносится герметик, после чего стекло окончательно вставляется в раму. После этого используем штапик – он должен зацепить и раму, и стекло, после чего зафиксировать его при помощи тонких гвоздей. Если шпапики будут шире, то фиксируйте их саморезами – выбирайте тонки крепежи.
На этом изготовление деревянных окон своими руками полностью завершено и остается только одно: размещение деревянных окон в подготовленных коробах. Мне это действие не понадобилось, но если вы все-таки решили устанавливать, то:
- Вставляем конструкцию в блок и фиксируем в пазах
- С помощью саморезов закрепляем раму – элементы должны пройти сквозь него прямо в стену
- Все щели задуваются с использованием монтажной пены и ждут ее полного высыхания
- В дальнейшем вы можете оформлять откосы своими руками самым удобным для вас способом. Но для деревянных конструкций все привыкли использовать штукатурку, так как пластиковые откосы не будут смотреться гармонично

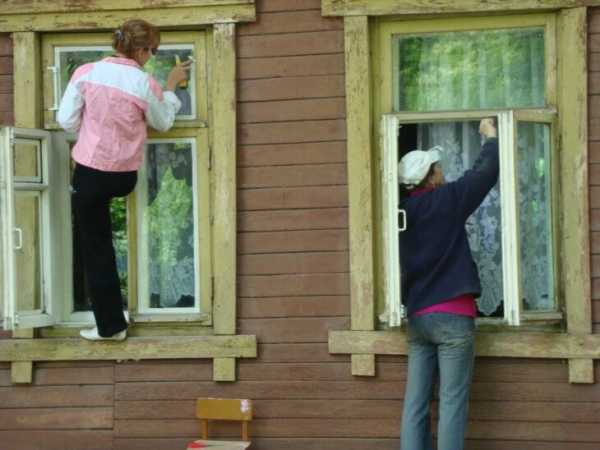

Обновление старой деревянной конструкции
Восстанавливаем старые окна своими руками
Хочется затронуть еще один немаловажный вопрос: как обновить старые окна из дерева своими руками? Несмотря на все дефекты, которые появляются на деревянных конструкциях спустя долгие годы, они остаются очень крепкими и прочными. Поэтому не всегда появляется желание менять старые оконные конструкции и тратить на это большие деньги.
Обычно реставрация деревянных окон своими руками подразумевает установку уплотнителей и покраску рам, однако в некоторых случаях требуется более трудоемкий процесс. При появлении щелей между деревянной рамой и коробом следует использовать уплотнители. Можно применить резиновые, поролоновые или из поливинилхлорида. А вот если образовался перекос, то закрыть или открыть створку на окнах, становится настоящей проблемой. Для того чтоб исправить ситуацию, можно попробовать 2 способа: для начала проверьте петли – возможно они осели и достаточно просто найти для них новое место или же состругать лишнее с помощью рубанка. Дело в том, что древесине свойственно набухать и поэтому могут существовать места, которые необходимо со временем корректировать.
Очень часто, окна не закрываются из-за банально толстого слоя нанесенной краски. Для этого необходимо с помощью наждачной бумаги убрать лишние слои ЛКМс деревянных конструкций. Однако самой страшной проблемой может показаться гниль на определенных участках. Как ни странно, этому есть обычное решение: с помощью стамески нужно вырезать испорченный участок, лучше будет если вы захватите еще и немного пригодного материала. Появившееся углубление промажьте эпоксидкой или столярным клеем, после чего вставьте новый материал и закрепите его. Когда клеящий раствор высыхает, вся поверхность обрабатывается с помощью шлифмашинки. Окончательным решением будет вскрытие рамы лаком или окрашивание с помощью ЛКМ.
Делаем деревянные окна самостоятельно
Как видите ничего страшного в изготовлении новых деревянных конструкций или обновлении старых деревянных окон нет. Для того чтоб произвести все работы самостоятельно, достаточно изучить технологию, а также запастись необходимыми инструментами и деревянными материалами. Выбрав подходящую древесину, у вас получится самим соорудить оконную конструкцию и в дальнейшем провести остекление своей дачи или веранды, а возможно и летней кухни.
Также рекомендуем к прочтению:
Нет похожих материалов.
Как сделать окно своими руками
Как сделать окно своими руками? Если есть желание, то, зная некоторые нюансы, можно с легкостью справиться с этой задачей. Например, особым спросом пользуются деревянные окна кустарного производства при строительстве дачи либо закрытой веранды. А может быть вы планируете сделать мастерскую? Тогда для нее вам тоже понадобятся деревянные оконные конструкции.
А если постараться и использовать высококачественные материалы, то можно сделать окно для дома или квартиры. Главное, чтобы ваше будущее устройство отвечало требованиям хорошей герметичности и идеально правильной геометрии. Плюс к экономии средств, вы получите теплое, прочное и безопасное для здоровья человека окно.
Увеличить срок его службы вы сможете, если в работе будете использовать различные составы, позволяющие надежно защитить деревянные поверхности от негативных воздействий.
Конечно же, тягаться с заводским изготовлением вам вряд ли будет под силу, так как при ручной работе немного страдает точность сборки. Но при соблюдении технологии, касающейся стыков деталей оконной конструкции, вполне возможно получить качественный результат.
Решение вопроса: как сделать пластиковые окна своими руками, требует наличия профессионального оборудования и определенных навыков, поэтому доступно не всем. Давайте рассмотрим как изготовить окно своими руками, используя доступные материалы, например, древесину.
Подготовительный этап
Для работы вам понадобится ряд инструментов, которые необходимо подготовить заранее. Это:
После того, как подготовлены все необходимые инструменты, нужно сделать замеры и изготовить масштабный чертеж будущей оконной конструкции. Ориентируясь на его показатели, вы легко рассчитаете количество материала, который понадобится для изготовления системы. Когда подготовительные работы подошли к концу, можно приступать непосредственно к изготовлению короба.
Короб для деревянного окна
Древесиной, которую наиболее часто используют для создания окна своими руками, является сосна. Она отличается доступностью, практичностью и приемлемой ценой. Конечно же, окно, изготовленное из дуба, будет и прочнее и долговечнее, но если вы в первый раз решили сделать его своими руками, то лучше не экспериментировать с дорогими материалами.
- Качество исходного материала должно соответствовать следующим требованиям: хорошо просушено, не иметь повреждений и других дефектов, таких как наличие трещин или сучков. При выборе материала учтите, что будущий короб будет располагаться в проеме и на него придется вся основная нагрузка.
Некоторые специалисты советуют использовать для изготовления окна клееный брус. Считается, что такая конструкция обладает повышенной прочностью и отлично справляется с различными воздействиями, вызывающими деформацию.
Вам понадобится доска, размер которой соответствует значению 150х50 мм. На деталях короба нужно сделать пазы, напоминающие по форме букву Г, их глубина должна быть около 15 мм. Все четыре заготовки будущего короба необходимо соединить друг с другом при помощи столярного клея.
После этого необходимо сделать отверстия и разместить в них стержень из дерева, длина которого не менее 3 см. Такой способ обеспечить вам надежность соединения и оно будет отвечать необходимым требованиям жесткости и неподвижности.
Монтаж короба в оконный проем производится таким образом, чтобы он был неподвижным. Для этого в стене необходимо просверлить отверстия и вогнать в них дюбели. Для фиксации используются саморезы.
Все промежутки, образовавшиеся между оконным коробом и стеной, нужно обработать при помощи монтажной пены, которая выполняет функцию герметика. Обратите внимание, что монтаж производится без учета подвижности досок, возможного при воздействии перепадов температурных режимов.
Устройство рамы своими руками
Чтобы сделать раму самостоятельно, вам понадобится приобрести брус сечением 6х4 см. Возможно использование и бруса большого размера, это будет зависеть от конструкции вашего будущего окна.
Профильная форма рамы будет зависеть от того, сколько стекол планируется использовать, их толщины, а также от размера штапиков.
- Если профиль будет иметь одно стекло, то понадобится два паза прямоугольного характера, которые необходимы для того, чтобы разместить стекло и последующей установки в короб.
- Если же профиль двухстекольного вида, то нужно выполнить еще один паз. Для самостоятельного изготовления профиля рамы вам понадобится либо электрический рубанок, либо фрезер. Стандартный вариант толщины стекла соответствует значению в 4 мм, а штапика в 10 мм.
После того как доски подготовлены, можно приступать к сборке рамы. Для этой цели доски распиливают в соответствии с размерами под углом в 45 градусов. Соединение должно носить характер «шип-паз». Чтобы увеличить неподвижность всей конструкции, необходимо применить еще и саморезы.
Обратите внимание, что их вкручивание производится таким образом, чтобы шляпки не выступали над поверхностью дерева и были утоплены в древесину.
Стекольные работы
Особенно важным в этом этапе работ является точное определение размера стекла. Это позволит вам обеспечить плотное прилегание, следовательно, избавит конструкцию от возможных мостов холода. Мерки снимают, принимая в расчет значения вплоть до 1 мм.
Для резки стекла вам понадобится алмазный стеклорез. Торцевые части подготовленного стекла нужно обработать с помощью наждачной бумаги. И еще, очень важно при работе со стеклами соблюдать основные требования техники безопасности. К ним относятся:
- использование в работе защитных рукавиц. Таким образом вы защитите свои ладони от возможных порезов;
- защита глаз также обязательна, так как попадание в них стеклянной крошки или пыли может вызвать минимум неприятные ощущения, максимум – серьезные повреждения.
При работе со стеклорезом разрез производится с помощью линейки, вдоль которой ведется инструмент. Необходимо, чтобы линейка была больше, чем длина разрезаемого стекла.
После этого стекло передвигают на самый край стола и производят надавливание рукой. В идеальном варианте оно должно поломаться строго по проведенной стеклорезом линии.
Разрезанные стекла необходимо примерить к оконной раме, убедившись в нужном размере и вытащить.
Теперь все пазы оконной рамы, в которых будет размещаться стекло, обрабатывают при помощи герметического состава и только потом размещают там само стекло. Для дополнительного крепления используют штапик. Он помогает закрепить стекло в раме. Его фиксация производится при помощи тоненьких гвоздиков. Если же вы используете широкие штапики, то их крепление будет возможно с помощью саморезов.
При варианте окна, состоящего из двух деталей, по центру рамы необходимо смонтировать брус вертикального характера, оснащенного пазами такого же характера. Половина такого окна должна выполняться отдельно. Обратите внимание, что она более узкая, чем первая. Ее крепление к раме основного характера производится при помощи петель. В результате этих действий вы получите створку, которая будет открываться.
Последний этап монтажных работ
После того, как окно полностью готово, его нужно вставить в короб и надежно зафиксировать. Крепление производится при помощи саморезов, которые насквозь проходят через короба. Для этой цели вам понадобится монтажный пистолет и металлические дюбели.
Имеющиеся после сборки щели подвергаются обработке с помощью монтажной пены. После того как она высохла, можно приступать к штукатурным работам.
Как и любое другое окно, деревянное требует установки отлива и подоконника. На этом самостоятельное изготовление окна подходит к концу. Удачи!
Источники: http://womanadvice.ru/okna-iz-dereva-svoimi-rukami, http://pootdelke.ru/otdelka-okon/derevyannoe-svoimi-rukami-poshagovaya-instrukciya.html, http://aquagroup.ru/articles/kak-sdelat-okno-svoimi-rukami.html
blogforbuilder.ru
Чертежи деревянного окна (продолжение)
Четыре года назад я опубликовал статью «Чертежи профиля оконного блока (деревянный стеклопакет)», где прикрепил фото и чертежи профилей деревянного окна. За эти годы я получил несколько писем с просьбой показать чертежи угловых соединений или прислать более подробные чертежи. Неделю назад я получил ещё одно такое письмо и вот сегодня я попробую прояснить ситуацию этой обзорной статьёй.
Письмо от читателя МоделМен.ру
= = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =
Пишет: Даниил
Здравствуйте, Дмитрий. Я из г. Севастополя (Крым, Украина). Очень заинтересовали чертежи деревянного окна со стеклопакетом. (http://modelmen.ru/p1009). Сейчас делаю ремонт в доме и не хотел ставить пластиковые окна, а деревянные очень дорогие пришла мысь сделать их самому, начал искать чертежи в инете и многие поисковики указывают именно ваши. Вы пишите, что чертежи разрабатывали сами, поэтому хотел задать вопрос Вам как разроботчику. На сколько окно должно быть меньше рамы, т. е. если собрать раму, то как должна расчитываться рама (высота ширина), что бы они точно подошли друг к другу и не создавали щелей при закрывании (или не цепляли друг друга). Возможно ли сделать такое окно без фрезерного станка? Как соединять углы (в стык или под 45 градусов)? Под какую фурнитуру было расчитано окно? Обещаю, что если получиться сделать такое окошко, выложу фотографии поэтапного создания такого окошка. Заранее спасибо. С увжением, Даниил.
= = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =
Итак, поехали!
Возможно ли сделать такое окно без фрезерного станка?
Да, возможно! Более того, такое окно можно сделать имея под рукой только циркурярную пилу. В моём арсенале есть современный пильный диск по алюминию, хотя при продаже писалось, что пилит и дерево, естественно. Выглядит мой диск примерно как и этот:
Технические характеристики:
Диаметр диска 255 мм.
Количество зубов 80 шт.
Диаметр посадочного отверстия 30 мм.
У моего правда посадочное отверстие на 32 мм и диаметр побольше, но суть не в этом, а в количестве зубов! Благодаря большому количеству зубов на диске он пилит дерево исключительно чисто. Я часто просил друзей сравнить строганое дерево и пиленное этим диском, пиленное всегда выигрывало в качестве. Домашние фуговальные станки часто не дают качественной строганной поверхности, она получается волнообразной, особенно на концах заготовки, а промышленное оборудование может позволить себе не каждый.
К чему я это всё, сделать деревянное окно можно имея под рукой циркулярный станок и хороший пильный диск с большим количеством зубов (напаек).
Как соединять углы?
Самый интересный вопрос 🙂 потому, что большинство делает простое шиповое соединение в один шип.
Такие рамы с одним шипом уже зарекомендовали себя как крайне недолговечные. Если хотите, чтобы окно служило долго и выдержало большое количество циклов открывания и закрывания створок, то делайте шиповое соединение в два шипа. Можно конечно сделать и в три шипа, если позволяет толщина рамы.
Чем больше шипов, тем больше прощадь склеивания у деталей и соотвественно такое шиповое соединение в несколько раз прочнее.
Как сделать шиповое соединение?
Это не так сложно как кажется на первый взгляд, для начала нужно отпилить в размер четыре заготовки, две вертикальные и две горизонтальные. Это могут быть просто прямоугольного сечения бруски или уже бруски с выбранным профилем. Длина заготовок зависит от размеров коробки оконного блока, лучше конечно это рассчитать на чертеже.
Можно даже на глаз отпилить заготовки по длине, приложив их к готовой коробке, но учитывая, что рама должна перекрывать коробку. Конечно в этом случае в заготовках для рамы уже должен быть выбран профиль.
Зарезают шипы и проушины обычно на фрезерном станке, но у нас обстоятельства, станка нет, поэтому то же самое можно сделать на циркулярной пиле с помощью несложных приспособлений или вовсе без них.
Надо сразу отметить, что вертикальные части деревянного окна или двери это всегда проушины, а горизонтальные части должны быть шипами.
Для примера я покажу вам видео как дядька делает шиповые соединения на циркулярке с помощью своего приспособления.
Вот приспособление похитрее:
В обоих видео делаются ящичные шипы, они мелкие их много и без приспособлений сделать их трудно. Если Вы будете делать одно-два окна, то можно обойтись простой приспособой как на первом видео, но без штифта, тогда всю работу нужно будет делать по разметке карандашом на заготовке.
Под какую фурнитуру было расчитано окно?
Честно говоря за основу я брал фурнитуру и профиль пластикового окна. Не знаю есть ли различия у фурнитуры для деревянного и для пластикового окна, но думаю, что имея любую из них можно приспособиться.
В начале этой зимы я своими силами устанавливал у себя на кухне деревянное окно заводского производства. Ниже посмотрите фото окна, кой какие элементы при разработке чертежа можно взять оттуда.

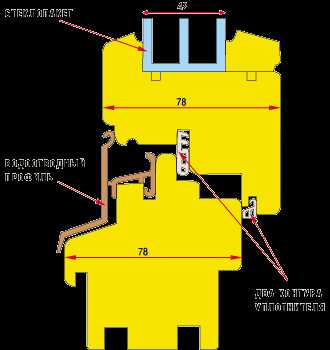

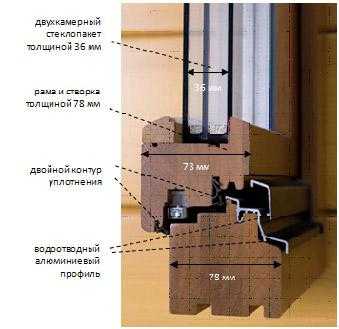

На сегодняшний день свой профиль я изобразил бы немного иначе, нежели четыре года назад:
Как видите я увеличил размеры брусков до 80 мм., всё таки зимы у нас бывают суровые, и хотелось бы чтобы тепло оставалось в доме, к тому же более массивная рама будет крепче и смотреться лучше.
В этой статье я снова не даю вам готовых чертежей и размеров окон потому, чтобы их разработать, нужно иметь в руках оконную фурнитуру и понимать как она крепится и работает. К сожалению опыта работы с такой фурнитурой у меня нет, поэтому разработать готовый чертёж я пока не могу. Ниже я постарался визуально изобразить как должно выглядеть угловое шиповое соединение.
В Интернете нашёл ещё несколько фотографий, на которых видны элементы шиповых соединений деревянного окна. Надеюсь приведённая мною информация поможет вам самостоятельно разработать чертёж деревянного стеклопакета и воплотить его в жизнь. Успехов!
modelmen.ru
Схемы открывания пластиковых окон
Схемы открывания пластиковых окон
Прежде чем обращаться в компанию, занимающуюся изготовлением пластиковых окон, следует тщательно продумать Ваши будущие окна до самых мелочей. Например, сколько именно окон Вам нужно? Каковы их размеры? На сколько створок они разделены? Как они должны открываться?
Сегодня чаще всего можно увидеть пластиковые окна:
- с глухими створками;
- с поворотными створками;
- с откидными створками;
- с поворотно-откидными створками.
Теперь расскажем о каждом виде чуть подробнее.
Окно с глухой створкой
Окна с глухими створками исключают возможность открывания, однако они имеют максимально простую технологию изготовления, что делает эти окна самыми дешевыми. И это не единственное их преимущество. Также они прекрасно пропускают естественный свет, а подоконник можно использовать для установки горшков с цветами или иных предметов.
Проветрить помещение с такими окнами будет невозможно. Ещё один недостаток – невозможность помыть внешнюю сторону окон, на которую оседает вся уличная пыль.
Окно с поворотной створкой
Створки этих окон могут быть открыты, но лишь по горизонтали. Плюсами таких окон является:
- Низкая стоимость. Хоть эти окна и стоят дороже, чем глухие, но все же значительно дешевле, чем поворотно-откидные;
- Легко моются как изнутри, так и снаружи;
- Могут быть открыты для проветривания помещения.
К минусам можно отнести:
- Невозможность ставить на подоконник какие-то предметы – это сделает невозможным открывание створок;
- Малое количество точек соприкосновения с рамами, из-за чего при продолжительной эксплуатации могут появиться сквозняки.
Окно с откидной створкой
Эти окна можно открывать лишь сверху. Удачный вариант для небольших помещений, в которых мало места для того, чтобы полностью открыть окна. Окно может иметь как одну откидную створку, так и несколько. Единственным минусом можно назвать сложность мытья внешней стороны окна.
Окно с поворотно-откидной створкой
Лучший вариант – вы можете открывать окна и сверху, и по горизонтали. Максимально удобны с любой стороны. Вы можете помыть их, не тратя лишних усилий. Однако эти окна максимально сложны в изготовлении, что сказывается на стоимости.
veramo.ru
Регулировка пластиковых окон — Схема окна!

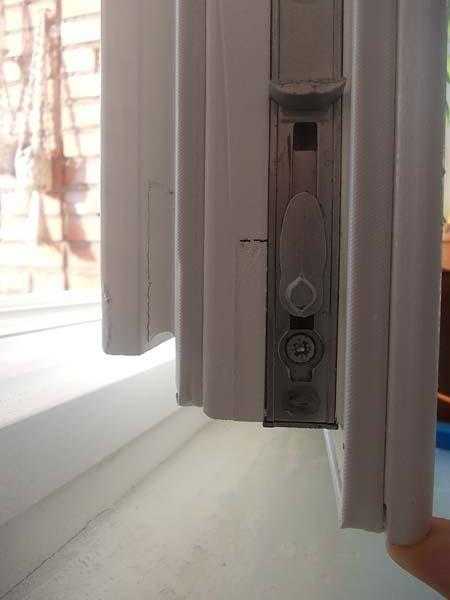

Если провисла оконная створка — при открывании или закрывании створка цепляет элементы фурнитуры или оконную раму. Створка недостаточно плотно прилегает к раме, и дует из окна.
механизм пластиковых окон схема
Регулировка пластиковых окон своими руками!
Фурнитура в металлопластиковых окнах ПВХ – это довольно сложный механизм запирания, который состоит из более сотни деталей (защелки, оконные ручки, задвижки, оконные поворотные механизмы, замки, оконные поворотно-откидные механизмы, тяги, шпингалеты, петли, соединительные элементы).
Долговечность и надёжность металлопластиковых окон ПВХ зависит от качества фурнитуры, так как все механизмы фурнитуры напрямую обеспечивает плотное (или не очень) прилегание створки к оконной раме. Такие важные действия фурнитуры, как поворот и наклон створки, осуществляются только поворотом одной ручки. Принцип ее работы заключается в передаче по кинематической схеме движения от ручки к точкам запирания по периметру створки металлопластикового окна посредством тяг, оснащенных запорными планками с кривошипами и цапфами.
Рассмотрим все эти механизмы, схема окна!
Схема фурнитурыРегулировка окон с фурнитурой «Roto»
схема регулировки пластиковых окон «петлевой группы»
Окна с фурнитурой ROTO
Пластиковое окно схема.
Регулировка окна в верх — в низ
Смещение верхней части створки вдоль плоскости окна
регулировка прижима пластиковых окон
Смещение нижней части створки вдоль плоскости окна
Регулировка прижима створки к рамеРегулировка пластиковых окон своими руками с фурнитурой «MACO»
Пластиковые окна с фурнитурой «Winkhaus»
Детальная инструкция по регулировке окон с фурнитурой «Winkhaus»
Регулировка окон с фурнитурой «Aubi — Siegenia»
Регулируемые детали фурнитуры
Ножницы
Эксцентриковые запорные цапфы
Петля нижняяВ пластиковых окнах применена высококачественная фур-нитура . Чтобы избежать повышенной нагрузки на уплотнители и подвижные части фурнитуры не следует устанавливать чрезмерную степень прижима.
domstrousam.ru
Устройство пластикового окна в разрезе
К нам на почту часто приходят письма с просьбой рассказать про устройство пластикового окна. На самом деле, эта тема достаточно острая, т.к. практически у каждого в доме установлен стеклопакет. Знания о конструкции окна, работы фурнитуры, ручки и т.д. позволят вам правильно ухаживать за ними и продлить срок службы окна.
Устройство пластикового окна
Классическое пластиковое окно с доборными элементами состоит из следующих частей:
- Рама;
- Стеклопакет;
- Створка;
- Фурнитура;
- Подоконник;
- Откос.
На каждом элементе остановимся подробнее и расскажем за что он отвечает, из каких материалов изготавливается и какие виды бывают.
Устройство пластикового окна в разрезе
Рама пластикового окна
Рама является неподвижным элементом. Она изготавливается из различных ПВХ профилей и устанавливается в оконный проем по всему его периметру. Проще говоря, это квадратный или прямоугольный пластиковый профиль, в который вставляется непосредственно сам стеклопакет.
Рама может быть армированная, усиленная против взлома.
Стеклопакет
Стеклопакет — прозрачный элемент пластикового окна, т.е. то самое «стекло» в которое мы смотрим. В зависимости от количества стекол, герметично соединенных между собой различают однокамерный стеклопакет, двухкамерные и трехкамерный.
Про отличия стеклопакетов можете прочитать в этой и этой статье. Там подробно расписано чем они отличаются, какой лучше выбрать и на что обращать внимание при покупке.
Створка пластикового окна
Наверно все знают, что такое створка. Это часть пластикового окна, которая крепится к раме с помощью фурнитуры. Створка, как и рама, изготавливается из ПВХ профиля, в который вставляется стеклопакет.
По периметру стеклопакета крепится штапик. О нем ниже. Между рамой и створкой находится уплотнитель. Его функция — предотвратить продувание. Но со временем он ссыхается и тогда требуется его менять. О замене уплотнителя у нас есть целая статья.
Штапик пластикового окна
Выше мы уже упоминали штапик. С его помощью производится установка стекла и его фиксация в стеклопакете или оконной раме. Штапик под стеклопакет представляет собой удлиненную рейку из пластикового профиля с резиновой прокладкой. Благодаря штапику окна в квартире приобретают эстетический и законченный вид, а также увеличивают прочность всего окна и продлевают срок эксплуатации.
Главное предназначение оконного штапика — предотвращение сквозняков, попадания пыли и проникновение постороннего шума с улицы. Однако у штапиков есть срок эксплуатации, по истечению которого они теряют свою герметичность и требуют замены. Процедура простая и осуществить замену штапиков можно самостоятельно. Подробнее читайте здесь.
Фурнитура пластикового окна
Под фурнитурой понимается все то, что помогает открывать и закрывать окно — ручки, планки, другие конструктивные элементы.
Если в вашей семье есть маленькие дети, и вы не знаете как обезопасить ребенка от открытого окна, тогда читайте нашу статью про безопасные окна.
Фурнитура бывает противовзломной. Если кратко, то это изменяемая система, в которой в зависимости от степени защиты используется различное количество створочных деталей и ответных частей из одного набора. Ничего не поняли? Тогда читайте нашу статью о противовзломной фурнитуре.
Наиболее качественную фурнитуру изготавливают четыре немецкие компании — производители: Maco, Roto, Siegenia Aubi и Winkhaus.
Подоконник
Подоконник не нуждается в представлении. Это прямоугольный кусок пластика, который крепится с внутренней части оконного проема на уровне нижней части рамы. ПВХ подоконники имеют многокамерную конструкцию, поэтому прочные, жесткие и обладают хорошими теплоизолирующими свойствами.
Отлив окна
Отлив крепится к нижней части рамы с улицы. Его главное предназначение — отвод дождевой воды от пластикового окна. Отлив может быть пластиковый или металлический. Чаще всего можно встретить металлические отливы: алюминиевые или окрашенные оцинкованные.
Откосы на пластиковые окна
Откосы являются важной составляющей пластикового окна. Они бывают трех видов: утепленные, декоративные, штукатурные. Подробнее про откосы читайте в этой статье.
glazingmag.ru
Устройство пластикового окна: особенности, схема и механизмы
В этой статье будет рассмотрено устройство пластикового окна. Следует отметить, что классическое строение современных окон не находится в зависимости от материала их изготовления.
Конструкция окон из ПВХ
Каково же устройство пластикового окна?
В его состав входят:
- Рама. Она является главным элементом и монтируется в оконном проеме строения. На нее осуществляется крепление фурнитуры и створок.
- Створка. Деталь является подвижной частью, так как может открываться.
- Фурнитура. В нее входят механизмы запора, которые фиксируют створки и управляют ими.
- Стеклопакет. Он отличается герметичностью. В него включается несколько стекол, которые скреплены по периметру посредством специальных разделителей.
Строение профилей
Устройство пластикового окна обладает сложной конфигурацией. От его качества зависит качество самой оконной рамы. Профиль характеризует монтажная глубина. Показатель ее систематизирован, и многие фирмы производят окна с глубиной в 5.8, 6 или 7 см. Встречаются модели и толще. Их монтажная глубина достигает 13 см. Они предназначены для широких и больших стеклопакетов.
Также профили отличаются количеством внутренних камер. Камерой называют пустую, вытянутую вдоль профиля полость. В зависимости от их количества профили подразделяют на двух-, трех-, четырехкамерные и т. д. Обычно фирмы, занимающиеся установкой окон из пластика, представляют клиенту устройство пластикового окна в разрезе. Это дает возможность покупателю рассмотреть внутреннее строение изделия в деталях.
Иногда внутрь профиля вмонтирована не полая камера. В ней содержится армирующий материал. Чем больше камер в профиле, тем выше качество изделия. Объясняется это тем, что многокамерные окна обладают высоким уровнем теплоизоляции. На отечественном рынке высоким спросом пользуются конструкции с тремя камерами. Конфигурация эта не отличается сложностью.
Из чего изготовлены профили окон из пластика?
Пластиковые окна делаются из разных материалов. Название ПВХ (поливинилхлорид) мы встречаем чаще всего. Но производители могут применять как первичное, так и вторичное сырье, а также использовать разнородный состав. При покупке лучше обращать внимание на известные фирмы по выпуску пластиковых окон. Они используют первичный материал, который отличается экологической чистотой. Такие профили имеют высокую стоимость. Вторичное сырье содержит вредные для здоровья примеси. Иногда в состав добавляются тяжелые ядовитые металлы.
Стеклопакеты
Устройство стеклопакета пластикового окна отличается герметичностью. Эту конструкцию разобрать невозможно. Сборка проводится на заводе. Стеклопакет окон ПВХ, как правило, содержит в себе два или три стекла, склеенные между собой по периметру. Между ними вставлен специальный вкладыш. Внутри конструкции содержится вещество, поглощающее влагу из закачанного внутрь воздуха или инертного газа. Производители наполняют стеклопакет воздухом, подвергшимся тщательной очистке, или же аргоном. Таким образом, внутри конструкции присутствует сухой и чистый газ.
В случае потери герметичности в стеклопакет проникнет влага, что вызовет конденсат. Газ будет обладать повышенной теплопроводностью, и конструкция перестанет выполнять свою функцию. Надо отметить, что сухость воздуха обеспечивает высокий уровень теплоизоляции. К примеру, пенопласт относят к теплоизоляционным материалам, потому что он снабжен мелкими порами и полостями, содержащими воздух. Нормой для теплоизоляции окон считается расстояние в 16 мм между стеклами. При увеличении этого показателя теплопроводность возрастает.
Как и профиль, стеклопакет может содержать разное количество камер. Если в него включено два стекла, то он обладает одной камерой, а если три, то он будет двухкамерным. Как правило, в жилых помещениях монтируют двухкамерные конструкции. Они обладают стандартной монтажной глубиной в 24 мм. При этом показатель толщины стекол составляет 4 мм, а расстояние между стеклами – 16 мм. Такая конфигурация способна снизить шум на 34 дБ.
Фурнитура для окон из пластика
Приступим к рассмотрению того, что делает функциональным устройство пластиковых окон. Фурнитура осуществляет управление рамой. Следует отметить, что ее механизм отличается сложностью.
Как функционирует устройство замка пластикового окна?
Части конфигурации устанавливаются по внутреннему периметру створки окна. Вступая во взаимодействие, они обеспечивают различное положение оконной рамы. При этом их работу отличает четкость. Запорное устройство пластиковых окон обладает большим количеством регулировок. К примеру, положение створки может изменяться не только по высоте, но и по горизонтали и диагонали. Провисания можно избежать, применив микролифт, установленный под створкой, а также с помощью других регулировок.
Устройство механизма пластиковых окон содержит две пластины из стали. Они расположены в специально предназначенном для них пазу, проходящем вдоль всего профиля. Внутреннюю пластину называют передающей шиной. Именно она приводится в движение при повороте ручки.
Передающая шина содержит цапфы. Это и есть элементы запора, удерживающие створку в заданном положении. Как только поворачивается ручка, цапфы попадают в определенные планки на створке, расположенной с другой стороны. Рама плотно удерживается в закрытом положении. При движении ручки вверх закрываются цапфы, расположенные снизу. Поэтому створку легко установить на режим проветривания. В верхней части окна распложен еще один элемент фурнитуры, получивший название «ножницы». Он дает возможность чуточку приоткрыть окно.
Как правило, экономный класс изделия обладает стандартным набором опций. Вы можете установить базовый пакет с минимальным количеством возможностей или же выбрать многофункциональную модель. Тут все зависит от финансовых возможностей и вкуса.
Как правило, дополнительные опции обеспечивают:
- защиту детей;
- предохранение от отжимания створки;
- проветривание помещения;
- фиксацию створок в разных положениях;
- наличие внешних ручек и т. д.
Также предлагается фурнитура против взлома, которая обладает повышенной прочностью и может служить надежной защитой. Она оснащена запирающимися ручками.
Как любой механизм, выйти из строя может и это устройство, и ремонт пластиковых окон в этом случае неизбежен. Не советуется производить починку самостоятельно. Необходимо обратиться к специалисту.
Срок службы фурнитуры можно увеличить, если своевременно производить техническое обслуживание окон: смазывать их и чистить механизмы.
Монтаж откосов окон
При установке новых конструкций рекомендуется обратить внимание на устройство откосов пластиковых окон. Ошибки при выборе этого элемента могут привести к образованию конденсата на стеклах или же их промерзанию. Самым оптимальным вариантом считается установка откосов из ПВХ.
Такое устройство обладает следующими плюсами:
- отличается экологической чистотой и не требуют специального ухода;
- цвет может быть выбран по вкусу;
- поверхность ПВХ легко чистится, на ней не остаются разводы от моющих средств;
- пластиковый откос обладает длительным сроком службы.
В строительной практике применяется несколько способов монтажа конструкций. Широкое распространение получили три:
Рулонные шторы на пластиковые окна
Шторы в рулонах обладают высокой функциональностью. Они придают квартире неповторимый стиль и способствуют созданию уюта. Именно поэтому такие изделия пользуются большим спросом.
Особенности открытого метода крепления штор
Данный метод фиксации дает возможность закреплять шторы как над оконным проемом, так и в нем. Система, как правило, монтируется на окна, но существуют и многоцелевые механизмы.
Открытые крепления для штор имеют разновидности:
- Крепление мини-системы. Оно подходит для створок и рам.
- Стандартный тип, который монтируется над проемом окна.
- Мансардный вид. Он рассчитан для окон сложной конфигурации.
Несмотря на то что типов много, принцип работы механизмов одинаков. Штора наматывается на вал, закрепленный между держателями. Управление занавесками производится посредством цепочки или механизма на пружине. Во втором случае держатель монтируется на планке, расположенной внизу. Штора оттягивается вниз и фиксируется на уровне, обеспечивающем нужное затемнение жилого помещения.
Зачастую для фиксации устройства применяются направляющие с зацепом. Также используют двухсторонний скотч для монтажа. Он имеет свой минус, который заключается в том, что клеевой слой начинает плавиться во время жары. Используются и вешалки. Но они подходят не для всех рам. Унифицированным способом считается крепление штор посредством шурупов и саморезов. Диаметр вала находится в зависимости от ширины полотна. Для габаритных штор в рулонах требуются крепкие планки. В противном случае система может подвергнуться деформации или поломке.
Крепление штор закрытого типа
Несколько лет назад считалось, что закрытый тип крепления применим только к окнам из пластика. На самом деле такое устройство для штор на пластиковые окна применяется и в конструкциях из дерева и алюминия. Система обладает разными размерами, но это не влияет на привлекательность и функциональность. Основным отличием этой конструкции является присутствие короба. Эта деталь содержит боковые заглушки и придает конфигурации аккуратный вид.
Важную роль играет размер короба. Установка рулонных штор с мини-системой на пластиковые окна не препятствует закрыванию и открыванию створок. При использовании тяжелых рулонных штор необходимо применение крупного короба и крепкого вала. Такие механизмы не всегда помещаются над проемом, особенно если окно расположено высоко. В этом случае монтаж системы осуществляется на потолок. От направляющих в этом случае отказываются. Если есть возможность, то их рекомендовано установить. Устройства будут препятствовать деформации полотна штор, помогут избежать смещения, обеспечат системе нужное движение.
Как крепить штору на створку окна?
При креплении шторы необходимо обратить внимание на диаметр вала и длину кронштейнов. Чем длиннее деталь, тем больший объем намотки она обеспечит. Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны. Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана.
За последнее время в области рулонных штор появилось множество новых решений. Производители предлагают конструкцию, в которой короба крепятся с тем учетом, чтобы они двигались вместе со шторой. Это дает возможность управлять механизмом в двух направлениях. Существуют и временные конфигурации на специальных планках. Их крепление осуществляется посредством скотча. Они дают возможность передвигать систему в случае надобности.
Такая конструкция применяется для декора загородных домов. В разнообразии видов систем помогут разобраться только специалисты. Перед началом сложной работы рекомендуется обсудить все вопросы с профессионалом.
fb.ru
