Схемы подключения переключателей освещения

Содержание:

1. Назначение и виды проходных выключателей
2. Схема подключения с двух мест
3. Схема подключения с трех мест
4. Монтаж переключателей освещения
5. Видео

Среди множества электроустановочных изделий, применяемых в квартирах и частных домах, очень популярны проходные выключатели, называемые также переключателями света. Они взаимодействуют с другими переключателями, замыкая и размыкая электрическую цепь в определенных местах. В каждом случае используется определенная схема подключения переключателей освещения, применительно к конкретному помещению. В результате, при разрыве одной электрической цепи, замыкается другая, следовательно, управление светом легко осуществляется из разных мест. Поэтому такие схемы становятся все более популярными среди широких масс потребителей.

Назначение и виды проходных выключателей

Существуют различные виды проходных выключателей. Они могут иметь конструкцию двойного или даже тройного включения. По своему внешнему виду они напоминают обычные выключатели. Приведение в действие переключателей света может производится с помощью клавишей, сенсорной панели и пульта дистанционного управления.

При выборе тех или иных проходных переключателей, потребитель обращает внимание на количество клавиш. Это дает возможность подключить определенное число приборов освещения. Все остальные конструктивные особенности влияют лишь на удобство последующей эксплуатации и не играют решающей роли в прямом выполнении своих функций.

Проходные выключатели с двумя или тремя клавишами рекомендуется устанавливать только в больших помещениях с несколькими выходами и большим количеством групп осветительных приборов, включаемых одновременно. В большинстве стандартных помещений, в том числе в длинных коридорах и на лестничных маршах, успешно используются одинарные маршевые переключатели освещения.

Схема подключения переключателей освещения с двух мест

Обычные выключатели, устанавливаемые в помещениях, обеспечивают включение или отключение света только с одного места. Однако нередко возникают ситуации, когда более удобным и комфортным было бы управление светом с разных точек квартиры или дома. Это особенно актуально для лестничных маршей и длинных коридоров, где отсутствует естественное освещение. То есть, в начале подъема по лестнице свет включается первым переключателем, а в конце – выключается вторым.

Данную проблему успешно решает схема подключения освещения в квартире двумя переключателями света. Тем самым достигается не только удобство пользования осветительными приборами, но и существенная экономия электроэнергии. Чтобы установить переключатели, необходимо к месту подключения предварительно проложить трехжильный кабель, приобрести два проходных выключателя и соединительную коробку.

При использовании самой простой схемы, нулевой провод проходит от щитка к распределительной коробке, в которой соединяется с нулевым проводником, подключенным к лампе. Соединение самих выключателей осуществляется через коробку с помощью трехжильного кабеля. Для подведения фазы к выключателям и далее к лампе, применяется одножильный провод. При подключении трех и более переключателей света, количество жил в кабеле соответственно увеличивается до четырех, пяти и т.д. Таким образом, установка двойного проходного переключателя не представляет особой сложности. Необходимо всего лишь внимательно соблюдать и контролировать последовательность подключения проводников.

Эффективность управления светом можно оценить на примере длинного темного коридора, освещаемого двумя светильниками. В самом начале движения по этому коридору свет включается первым проходным переключателем. После того как человек оказался в нужном месте, например, возле кухни или спальни, освещение выключается вторым переключателем. То есть, для выключения света не нужно идти к выключателю в начало коридора, а затем возвращаться назад.

В качестве другого примера можно рассмотреть спальню, в которой управление светом также осуществляется проходными выключателями. В этом помещении первый выключатель устанавливается на традиционном месте возле двери, а другой – возле кровати. Таким образом, для того чтобы выключить свет не нужно вставать и идти к дверям.

Схема подключения переключателей освещения с трех мест

При наличии больших помещений, целесообразно использование уже не двух, а трех переключателей освещения. Очень часто такие системы устанавливаются во дворах или на приусадебных участках. При выходе из дома свет включается, а после подхода к нужному месту – выключается.

Три переключателя могут устанавливаться в комнатах с несколькими спальными местами. Такая же схема может применяться и на неосвещенных лестницах большой протяженности. В этом случае проходные выключатели устанавливаются внизу, посередине и в конце, в верхней части лестницы.

Для управления освещением с трех разных мест используется специальная схема подключения. В ее состав входит соединительная коробка, осветительный прибор, провода и выключатели. В схеме применяются два проходных и один перекрестный выключатель. Внешний вид этих приборов напоминает традиционные одноклавишные выключатели. Существенным отличием является не полное отключение соединений электрической цепи, а всего лишь переключение контактов из одной позиции в другую. В проходных выключателях переключающий механизм находится посередине контактов. Существуют двухклавишные переключатели, объединяющие в единое целое два одноклавишных выключателя и оборудованные шестью контактами.

В переключателях с одной клавишей имеется три контакта: один для фазного провода, а к двум другим подключаются промежуточные провода. В перекрестном выключателе имеется четыре контакта, от которых идут по два провода к каждому перекидному выключателю. Переключаемые электрические линии соединяются в форме креста, отсюда и название этого прибора. В процессе его работы происходит одновременное соединение и разъединение первого и второго выключателей. В результате перемещения контактов, свет загорается и гаснет. При включении любого проходного выключателя происходит замыкание промежуточного электропровода. Образуется замкнутая цепь, и свет загорается. Если изменить состояние любой клавиши, то свет погаснет.

При монтаже системы нужно обращать внимание на правильное соединение концов каждого проводника. В противном случае схема просто не будет работать. Особую сложность представляет правильная коммутация проводов в распределительной коробке при большом количестве точек управления. Рекомендуется маркировать провода еще на стадии прокладки, чтобы в дальнейшем не перепутать их при подключении.

Монтаж переключателей освещения

Схема управления освещением с двух мест относится к разряду наиболее простых и не представляет каких-либо сложностей при ее монтаже. Поэтому установку системы управления рекомендуется рассматривать на примере проходных выключателей, установленных в трех разных местах. Имея определенный опыт можно будет собрать цепь и большим количеством переключателей освещения.

Прежде чем приступать к выполнению работ, необходимо обесточить электрическую сеть. Для этого нужно воспользоваться автоматическим выключателем, установленным в электрощитке. Отсутствие напряжения в проводке проверяется индикаторной отверткой или мультиметром. В начале определяется необходимое сечение проводов и кабелей. Следует учитывать скачки напряжения и тока в сети, достигающие при перегрузках опасных значений. Поэтому сечение медных проводов должно быть не менее 2,5 мм2.

Высота выключателей выбирается в соответствии с собственными предпочтениями. Далее в стенах делаются штробы, глубиной и шириной превышающие диаметр провода примерно в 1,5 раза. Подводка проводов к выключателям выполняется снизу, поэтому штробы нужно совмещать с точками установки выключателей. После этого осуществляется укладка проводов. Для их фиксации применяются маленькие гвоздики, выполняющие функцию подпорки. Перед креплением, провода заводятся в установочную коробку. Штукатурка штроб делается после того как установлены все выключатели и проверена работоспособность всей системы.

Под выключатели предварительно готовятся отверстия. После этого начинается монтаж выключателей. Провода из распределительной коробки заводятся в установочную коробку – под выключатель. Внутри коробки после обрезки должно остаться примерно 10 см их длины. Изоляция с концов снимается примерно на 1-1,5 см.

После подготовки можно переходить к непосредственной установке проходного переключателя. Фазный кабель подключается к соответствующей клемме с отметкой L. Остальные провода подключаются к клеммам, промаркированным стрелками. Если цвет кабелей отличается от стандартного, необходимо самостоятельно определить фазу с помощью индикаторной отвертки. Затем устанавливается перекрестный выключатель с подводкой к нему четырех проводов. Каждая пара имеет жилы, окрашенные в белый и голубой цвет. К верхним клеммам подключается первая пара проводов, идущих от проходного выключателя, установленного ранее. Другая пара подключается к нижним клеммам.

В завершение выполняется установка второго переключателя. Для этого нужно точно определить кабели, через которые к нему будет поступать напряжение от перекрестного выключателя. Те что нужны окрашены желтым и голубым цветом. Они подключаются к клеммам, промаркированным стрелками. Оставшийся белый кабель подключается к клемме, промаркированной символом L.

Готовые выключатели остается вставить в коробки, закрепить в них, после чего установить рамки и клавиши, проверить работоспособность системы и заштукатурить штробы.

electric-220.ru

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

• Работа лестничных выключателей
• Способ подключения проходных переключателей
• Практический пример и реализация схемы включения
• Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

1. Шнур питания подключается к переключателю S1.
2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

• Источник питания — 1 шт.
• Для питания других выключателей — 2 шт.
• Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

• кабельный вывод от переключателя S1 (внизу)
• кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

2shemi.ru

Схема проходного переключателя

Проходные переключатели предназначены для того, чтобы включать и выключать освещение с различных точек. Они могут устанавливаться в двух местах и более, в зависимости от необходимости создать удобство включения и выключения. В первую очередь, такие выключатели устанавливаются в неудобных местах, таких как длинные коридоры, лестничные марши и прочее. Например, в длинном коридоре, при включении света обычным выключателем, расположенным в начале коридора, нужно возвращаться из другого конца, чтобы выключить свет.

Схема проходного переключателя позволяет в начале коридора включить свет, а в конце коридора – выключить. Для этого устанавливается два проходных переключателя.

Переключатель на 2 положения

Самый простой вариант подключение в двух точках. Основой схемы являются проходные переключатели в количестве двух штук. В каждом из них имеется три контакта и переключатель на два положения. Само переключение должно осуществляться в режиме перекидного характера. В этом случае, один контакт будет общий для остальных двух. В каждом варианте переключения он поочередно замыкается с одним из двух оставшихся контактов. То есть, все три контакта не могут быть замкнуты одновременно.

Принцип подключения на обеих схемах является общим. В каждую схему входят проходные выключатели, соединительная коробка, прибор освещения и соединительные провода. Причем, в разных вариантах подключения, это могут быть кабели с двумя, тремя или четырьмя жилами. На схеме с двумя выключателями, нулевой провод проходит в соединительную коробку от источника питания, а, затем, к прибору освещения.

Фазный провод, через соединительную коробку, подключается к общему контакту какого-либо выключателя. Два контакта переключения в обоих выключателях соединяются между собой также через коробку. С общего контакта другого переключателя, провод фазы через коробку подводится ко второму контакту прибора освещения.

Подключение в трех точках

Схема проходного переключателя для трех мест имеет очень мало отличий от двухместной схемы. Просто в схему добавляется третий выключатель другой конструкции. Если нажать одну клавишу, то два контакта, независимые между собой, будут одновременно перекинуты. Для такого переключателя необходим кабель с четырьмя жилами.

Конструктивное исполнение таких схем достаточно простое и не требует каких-либо дополнительных элементов. Есть определенные ограничения по количеству мест управления. Практический монтаж не представляет особой сложности. Все элементы устанавливаются на свои места по заранее размеченным точкам и, затем, соединяются по схеме.

electric-220.ru

Схема подключения проходного выключателя с 3х мест

Далеко не все знают, что такое проходной выключатель и как его монтировать. Такой прибор более сложный в установке, чем стандартный, знакомый всем переключатель, ведь одной точкой освещения можно будет управлять с большого количества устройств. Схема подключения проходного выключателя с 3-х мест требует определенных знаний и сноровки при практической реализации.

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

к содержанию ↑

Правильная схема проходных выключателей

Наиболее часто используется подключение проходных выключателей по схеме с трех мест. При монтаже нужно учесть все, что будет входить в схему:

• коробка;
• осветительные приборы;
• провода;
• выключатели.

На вид перекрестный переключатель — обычный прибор с одной клавишей, который только переключает контакты электрической цепи. Механизм в нем стоит посередине контактов (их три). Двухклавишный выключатель имеет 2 клавиши, 6 контактов. Схема подключения следующая.

У первого устройства один контакт идет для фазы, два контакта — для промежуточных кабелей. У третьего прибора первый контакт соединяется с промежуточным кабелем, два провода предназначены для выходной фазы. Второй выключатель перекрестный, у него есть 4 контакта, по два на каждое устройство. Свет будет загораться, когда один из промежуточных приборов замкнет цепь.

к содержанию ↑

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

к содержанию ↑

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
2. Выключение клавиши приводит к прекращению горения лампочки.
3. После переключения переходного отсоединителя лампочка загорается.
4. При повторном нажатии этой клавиши лампочка отключается.
5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

к содержанию ↑

Что понадобится для монтажа

Кроме собственно выключателей, монтажной коробки и кабеля нужной длины, монтажник должен иметь:

• изоленту;
• крестообразную и простую отвертки;
• острый нож;
• пассатижи;
• гаечные ключи;
• клеммы;
• бокорезы.

Проще всего подключить приборы, если в комнате уже сделана качественная проводка. В этом случае придется только сделать штробы для вывода выключателей.

Если это невозможно, есть вариант выполнения открытой проводки в кабель-каналах. Для указанных целей понадобится перфоратор со специальной насадкой или кабель-канал, в зависимости от выбранного варианта подключения.

Для закрепления гофротрубы нужно купить алебастр, а для завершения ремонта — штукатурку. Лучший способ сэкономить время и деньги — делать монтаж проходных выключателей на этапе ремонта.

к содержанию ↑

Порядок монтирования

Выполнять подключение проходных устройств нужно так:

1. Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
2. Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
3. Выбрать место будущего нахождения распределительной коробки, установить ее.
4. Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
5. Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
6. Подсоединить проходные устройства.

Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.

Схема подключения проходного выключателя с 3х мест

220.guru

Проходные выключатели: их разновидности и особенности

Проходные электровыключатели, по сравнению с обычными, предназначены для сложного и комфортного управления освещением. Они позволяют управлять одним светильником из нескольких мест. Например, у вас в квартире длинная комнаты: вы пришли домой после работы, включили свет на входе, разделись и пошли на кухню, а на другом конце прихожей выключили свет вторым выключателем.

Удобство такого управления в отсутствии необходимости в возвращении на исходную позицию для отключения освещения. Еще совсем недавно проходные коммутаторы использовали только в протяженных конструкциях – коридорах, лестницах, на дачных участках. Сейчас их устанавливают везде. Например, в спальне, один электровыключатель устанавливается на входе, а второй – возле кровати. Вошел – включил свет, лег в кровать – выключил.

Принцип работы и терминология

Понятие «проходной выключатель» не совсем обозначает его функциональную принадлежность. Если его применять по прямому назначению, то логичнее употреблять термин «проходной переключатель». Но в обиходе прижились оба варианты.

Проводной выключатель внешне ничем не отличается от стандартного. Разница только в организации системы контактов. Для начала вспомним как работает обычный выключатель. Основное его назначение – это размыкание и замыкание цепи. Назначения переключателя, в принципе, также.

Разницу можно заметить, если взглянуть на условные обозначения.

На рисунке видно, что переключатель оснащен третьим контактом, назначение которого разительно отличается от двухклавишного выключателя, который также имеет три контакта.

Фактически, разница работы выключатели и переключателя происходит в момент размыкания электрической цепи:

• выключатель разрывает цепь;
• переключатель разрывает одну цепь и замыкает вторую.

Вторая цепь в данном случае – это контакты парного переключателя, так как эти устройства не работают самостоятельно.

Рассмотрим схему подключения проходных переключателей с управлением из двух мест.

Принцип работы контактов такого выключателя похож на коромысло. На рынке, кстати, редко, но все же встречаются переключатели с нулевым положением, то есть разомкнутыми могут быть сразу две цепи. Проходной коммутатор можно использовать как обычный – третий контакт в таком случае не подключается.

Второй вариант, когда из обычного выключателя делается проходной, рассматривать не будем. Это было характерно для 90 лет, но сейчас на рынке представлено достаточное количество моделей по приемлемым ценам и экспериментировать в данном направлении не совсем целесообразно.

Виды переключателей

На рисунках ниже представлены функциональные схемы различных проходных выключателей.

Самые распространенные варианты:

• одноклавишные;
• двухклавишные;
• трехклавишные.

Также популярностью пользуется перекрестный электровыключатель, используемый для управления из трех и более мест и представляющий собой два одноклавишных переключателя, спаренных внутренними перемычками. Перекрестный переключатель можно изготовить из двухклавишного электровыключателя, установив внешние перемычки. Перекрестник имеет одну клавишу, перекидывающую одновременно две контактных группы, а у двухклавишного – каждая клавиша управляет своей группой.

Схемы включения в электрическую сеть

Существует несколько схем подключения переключателей. Использование конкретной схемы зависит от количества управляемых светильников и количества мест управления.

Схема управления с двух мест

Для начала рассмотрим самую популярную схему – управление с двух мест.

Для работы переключателей понадобиться прокладка трехжильной проводки к каждому устройству. Распределительная коробка монтируется напротив одного из выключателей. В нее заводятся следующие провода:

• кабель питания;
• кабель одного выключателя;
• кабель второго выключателя;
• кабель осветительного прибора.

Также может быть еще один кабеля отходящей линии, но в простой схеме он не учитывается.

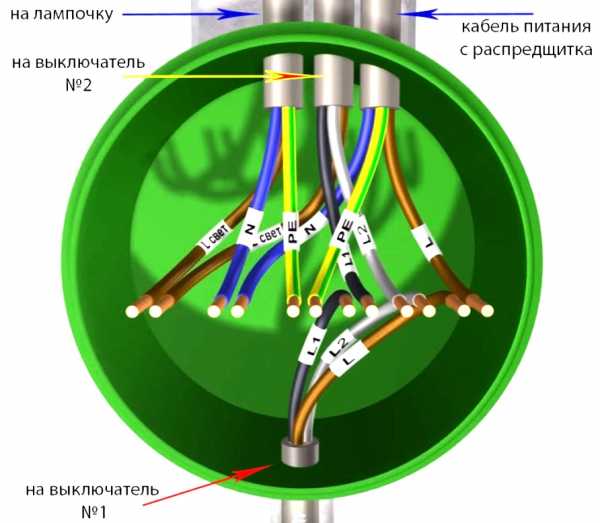

Посмотрим наглядно схему подключения в распределительной коробке.

Схема управления двумя светильниками

Данная схема позволит управлять двумя светильниками с двух мест. Она практически аналогична предыдущей, за исключением использования двухклавишных выключателей.

Для экономии можно установить внешнюю перемычку для второй секции выключателя, а не прокладывать два провода к первому выключателю.

Схема управления из трех мест

Для реализации такой схемы понадобится пара одноклавишных выключателей и перекрестный переключатель. Для работы перекрестника потребуется четырехжильный кабель, либо два двухжильных.

Схемы управления из четырех и более мест

Если в предыдущую схему добавить еще один перекрестный переключатель, то управлять освещением можно из четырех мест. Включается он последовательно с первым перекрестником.

Схема управления двумя светильниками из трех мест

Такая схема имеет множество недостатков – большое количество соединений и множество хлопот по маркировке жил кабеля.

Во всех рассмотренных схемам показано начальное положение контактов переходных выключателей.

На этом собственно и все, что следует знать начинающему электрику.

electrikagid.ru

Управление освещением из 4 мест: как сделать своими руками

Собираем схему управления освещением из четырех мест

Освещение в комнате должно быть не только комфортным, но и удобным с точки зрения управления. Достичь этого можно за счет установки электронных систем управления типа умный дом, то есть путём внедрения разнообразных таймеров и датчиков — а можно использовать дедовские способы.

В отличие от новомодных решений, они просты в реализации и достаточно доступны по цене. Поэтому их реализация не выльется для вас массой проблем и «пустым» кошельком.

Схема проходных и перекрестных выключателей

Одной из наиболее старых, и отлично зарекомендовавших себя схем, является способ использования проходных и перекрёстных выключателей. Цена таких выключателей не так уж высока, а схема подключения хоть и кажется на первый взгляд очень сложной, не должна вызвать у вас проблем.

Проходные и перекрестные выключатели

Но прежде чем переходить непосредственно к схеме подключения, давайте разберемся: что такое эти проходные и перекрестные выключатели, и чем они отличаются от привычных нам выключателей освещения.

Схема обычного одноклавишного выключателя	Для облегчения понимания, давайте разберем обычный выключатель. Он имеет два контакта, назовем их 1 и 2. При включенном положении выключателя, эти контакты замкнуты. При отключении выключателя, эти контакты размыкаются.
Схема проходного выключателя	Теперь возьмём проходной выключатель. Он имеет уже три контакта – 1, 2 и 3. При включенном положении выключателя, замкнуты контакты 1 и 2. Контакт 1 и 3 разомкнут. При отключении такого выключателя, контакты 1 и 2 размыкаются, а контакты 1 и 3 замыкаются.
Схема перекрестного выключателя	Как вы наверно уже догадались, перекрестный выключатель имеет уже четыре контакта – 1, 2, 3 и 4. Во включенном положении замкнуты контакты 1 и 3, а также 2 и 4. При отключении выключателя они размыкаются, и замыкаются контакты 1 и 4, а также 2 и 3.

Обратите внимание! Работать такие выключатели могут при номинальном токе сети в 6, 10 или 16А. При этом, все выключатели в схеме должны быть одинакового или большего номинального тока. А провода, используемые при монтаже, иметь одинаковое сечение.

Схема подключения проходных и перекрёстных выключателей для управления освещением из 4 мест

Имея представление об особенностях устройства таких переключающих устройств, можно приступать к рассмотрению схемы их подключения. Кстати, правильно такие коммутационные устройства называть не выключатели, а переключатели.

Установка выключателя

Итак:

• Любое управление освещением с 4 мест, подразумевает установку четырех коммутационных аппаратов. Перекрестные и проходные переключатели для скрытой проводки, устанавливаются в обычные закладные коробки. Места их установки вы выбираете, исходя из целесообразности.
• Проходные выключатели должны быть первыми и последними в схеме. Поэтому их монтируют в крайних точках.

Подключение проходного выключателя

• Теперь приступаем непосредственно к подключению. Начнем с подключения первого проходного выключателя. От распределительной коробки, как и к обычному выключателю, вы берете фазный провод. Подключить его следует к контакту один. Обычно его можно определить визуально.
• От двух других контактов первого проходного переключателя, вы монтируете двухжильный провод к первому перекрестному выключателю. Сделать это можно через соединение в распределительной коробке, а можно путем подключения непосредственно к контактам переключателя. Подключить их следует к контактам 1 и 2, как на видео.

Обратите внимание! Наше обозначение 1 и 2, 3 и 4 весьма условное. Каждый производитель самостоятельно обозначает пары контактов. Но обычно одна пара контактов расположена в верхней части – условно 1 и 2, а вторая пара контактов – 3 и 4 расположена в нижней части.

• От контактов 3 и 4 первого перекрестного переключателя, мы монтируем провод к контактам 1 и 2 второго. От контактов 3 и 4 второго перекрестного выключателя, мы прокладываем провод к контактам 2 и 3 второго проходного переключателя.

Подключение перекрёстного выключателя

• Теперь осталось подключить контакт 1 второго перекрестного выключателя к светильнику. Все, подключение выключателей окончено. Осталось подключить нулевой и защитный провод к соответствующим контактам светильника — и наша схема готова к работе.

Схема управления освещением из четырех мест

Как видите, подключение данной схемы не представляет особой сложности, и его вполне можно выполнить своими руками. В то же время, при монтаже всей схемы через одну распределительную коробку, даже опытные электрики могут запутаться.

А большое количество контактных соединений не добавляет схеме надежности. Исходя из этого, в последнее время такая схема применяется все реже. Ведь есть и более простые варианты.

Схема управления освещением из 4 мест при помощи импульсного реле

Одним из таких более простых вариантов, является использование так называемых импульсных реле.

В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.

Что такое импульсное реле?

Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.

Импульсное реле

• Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
• При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.

Принцип действия обычного электромагнитного реле

• Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
• Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.

Технические характеристики импульсного реле РИО-1

• Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.

Схема управления освещением от импульсного реле

Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.

Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.

Кнопки для управления реле РИО-1

• Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
• От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.

На фото схема подключения реле РИО-1

• Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2. Какой из них будет первым, а какой вторым неважно.
• От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле. Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.

Схема подключения для управления освещением импульсным реле из 4 мест

Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.

Вывод

Проектирование освещения всегда должно включать подготовку наиболее удобной схемы управления. Мы представили две наиболее часто используемых схемы.

Но есть еще и другие варианты. Поэтому, если по каким-либо параметрам та или иная схема вас не устраивает, то вы наверняка найдете более приемлемый для вас вариант как у нас на сайте, так и на просторах рунета.

elektrik-a.su

Схема подключения проходного выключателя с 3х мест

Содержание:

1. Использование схем с тремя выключателями
2. Элементы и составные части схемы подключения
3. Как подключить проходной выключатель из 3 х мест

Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест. В случае необходимости возможно задействовать и большее количество точек.

Использование схем с тремя выключателями

Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.

В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения. То есть, в начале коридора свет можно включить, а в середине или в конце – выключить. Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.

Элементы и составные части схемы подключения

В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с обычными выключателями.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.

Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим – промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным – выходные фазные линии.

Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно делать штробы. Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

Как подключить проходной выключатель из 3 х мест

electric-220.ru
