Схема подключения бойлера

Порядок заполнения и слива бойлера

В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.

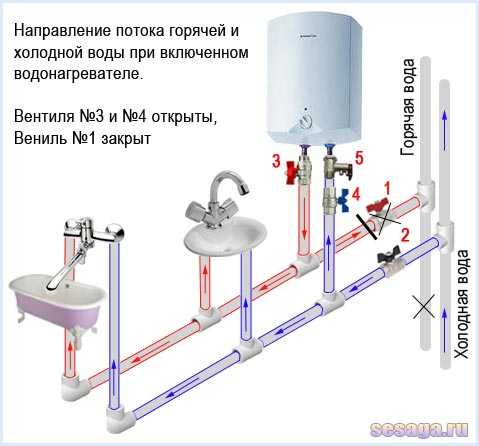

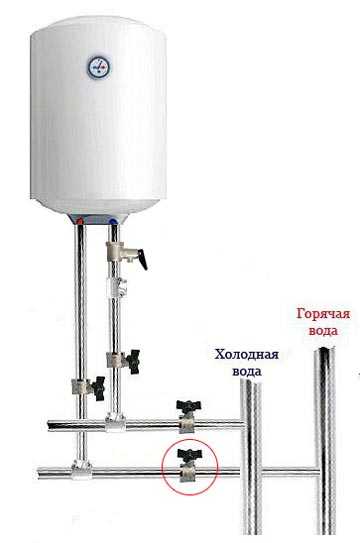

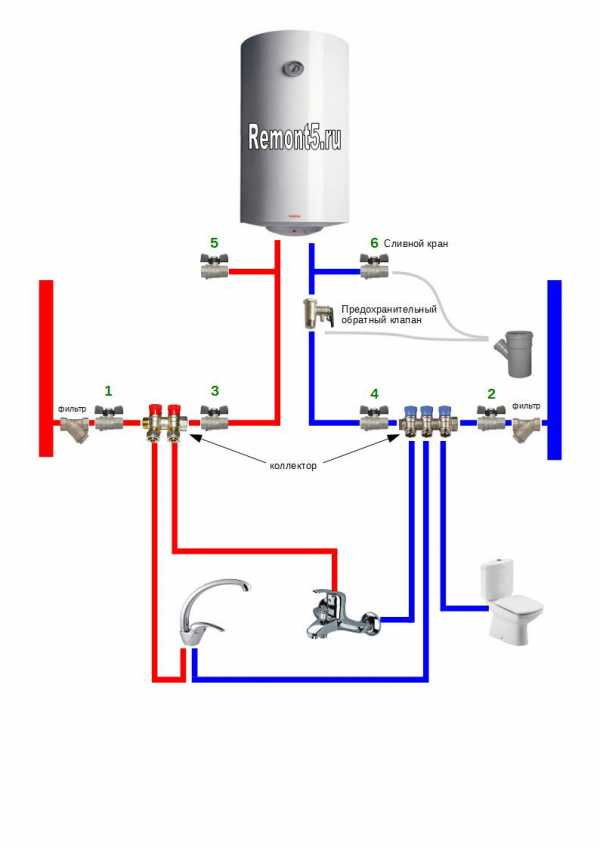

Основные элементы схемы подключения бойлера:

  • кран 1 — вводной кран горячей воды
  • кран 2 — вводной кран холодной воды
  • кран 3 — кран подачи горячей воды из бойлера
  • кран 4 — кран подачи холодной воды в бойлер.
  • кран 5 — кран подсоса воздуха для слива бойлера
  • кран 6 — сливной кран
  • предохранительный клапан

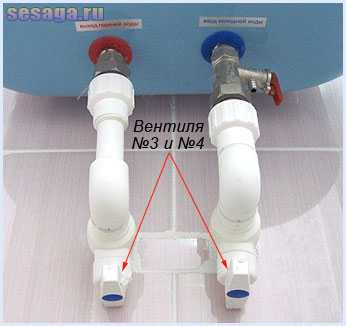

Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.

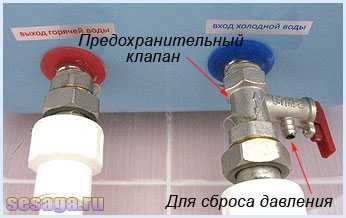

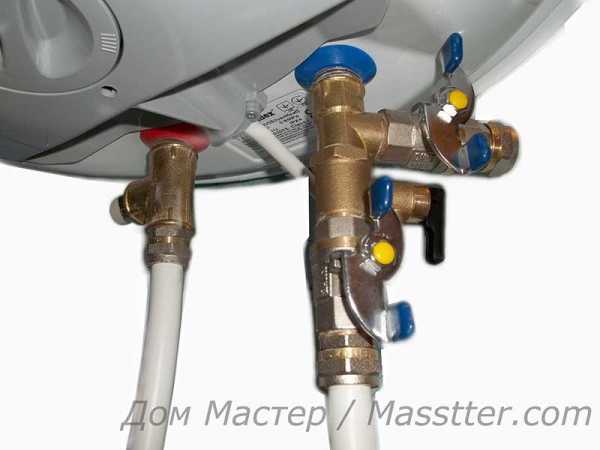

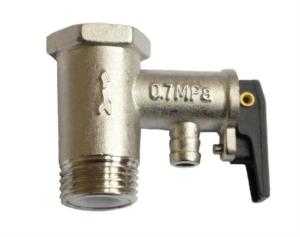

Предохранительный клапан водонагревателя

Предохранительный клапан совмещает в себе две функции:

1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру. Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.

2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга. Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов. Для удобства и ускорения процесса слива воды, устанавливается сливной кран

6.

Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.

Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!



Cкачать схему


Как определить закрыт шаровоый кран или открыт?

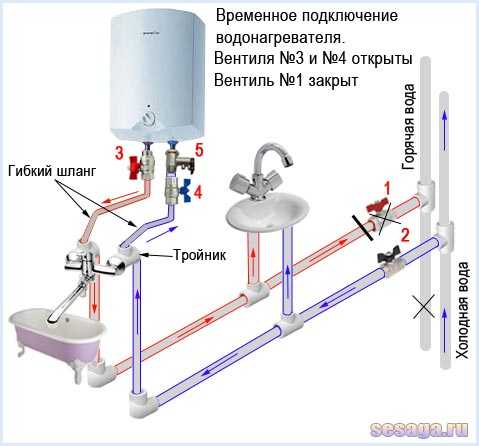

Включение бойлера в работу осуществляется переключением нескольких вентилей. Иногда возникают сложности с определением, в каком положении сейчас находится кран — в открытом или закрытом. Это легко можно сделать по положению воротка, который бывает выполнен в виде бабочки или рычага.

  • Кран закрыт — бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
  • Кран открыт — вороток расположен вдоль оси крана.

Заполнение бойлера водой и приведение его в рабочее состояние

Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.

  • — закрыть сливные краны 5 и 6
  • — закрыть кран 1 (вводной кран горячей воды)
  • — открыть кран 3
  • — открыть кран 2 (вводной кран холодной воды)
  • — открыть кран 4

После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран 5, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел. Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.

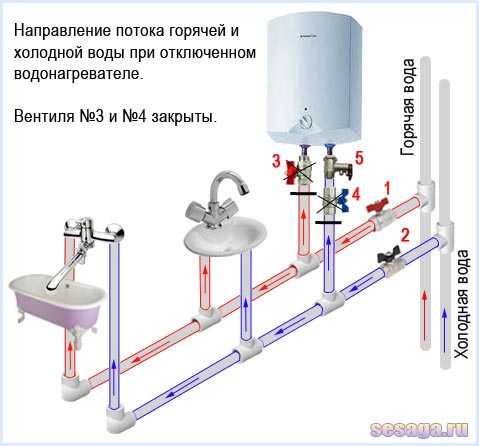

Отключение бойлера

Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:

  • — закрыть кран 4
  • — закрыть кран 3
  • — открыть кран 1
  • — открыть кран 2

Слив воды из бойлера

Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.

  • — закрыть кран 4
  • — закрыть кран 3
  • — открыть кран 6, при этом часть воды сольется в канализацию
  • — открыть кран 5, чтобы слилась остальная вода. Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:
    • — закрыть кран 1
    • — открыть кран 3
    • — открыть кран горячей воды на смесителе
    • — открыть соответствующий смесителю вентиль на коллекторе горячей воды

После того как вся вода сольется

  • — закрыть кран 5
  • — закрыть кран 6
  • — закрыть кран
    3
  • — закрыть кран 4
  • — открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.

Организация слива бойлера в канализацию

Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов 5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам. Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен. Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран

5 не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.

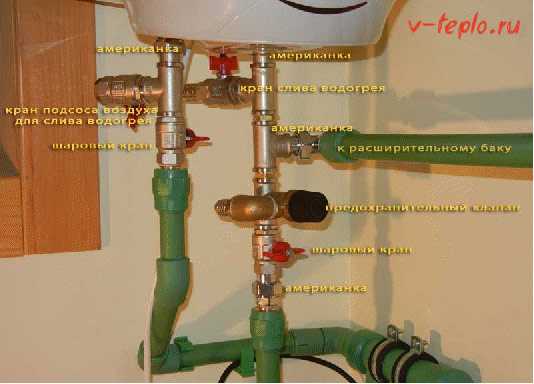

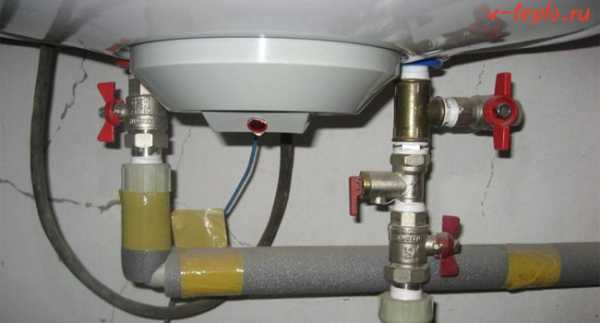

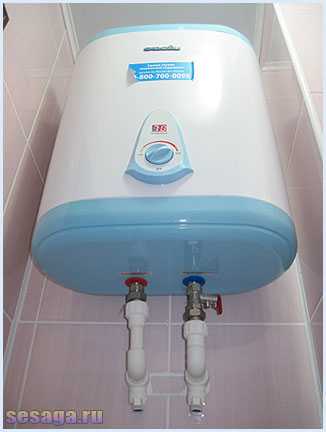

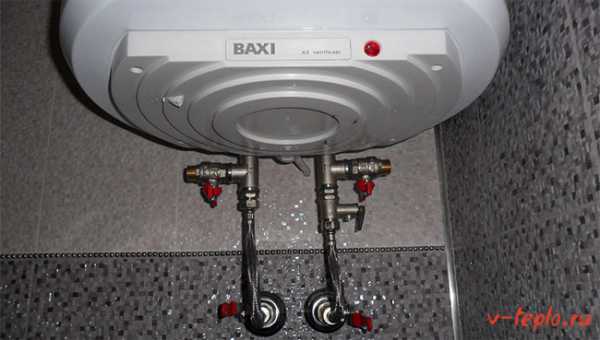

Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.

www.remont5.ru

схемы подключения к водопроводу и электросети

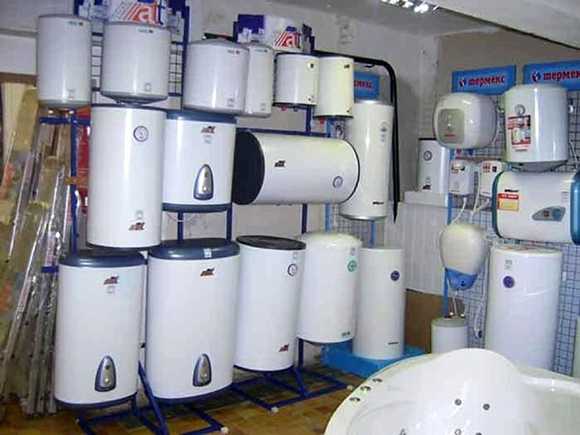

После долгой процедуры выбора подходящей модели наступает ответственный момент установки водонагревателя и подключение к электросети. Если не знаете, как установить накопительный электрический бойлер, то лучше обратиться к специалисту. Услуга обойдется в пределах 100$. Если в доме установлен старый электроприбор, и его надо заменить, придется дополнительно заплатить за демонтаж. Желающие сэкономить домашний бюджет могут воспользоваться инструкцией, как установить и подключить водонагреватель без посторонней помощи за пару часов.

Правила установки

Если решено установить бойлер своими руками, то надо четко знать, как это сделать. Допущенные ошибки при монтаже приведут к перегоранию проводки, затоплению жилья, а также выходу прибора из строя. Рассмотрим основные правила установки водонагревателя:

  • Сначала требуется подобрать оптимальное месторасположение прибора. Устанавливается бойлер обычно в ванной комнате, туалете или на кухне. К электроприбору обеспечивают свободный доступ.
  • Стена или любая другая опора под бойлер должна выдержать двойной вес, например, при емкости 80 л показатель нагрузки составляет 160 кг.
  • Старая проводка подлежит обязательной замене, иначе она просто не выдержит нагрузки.
  • Разводку из металлических труб десятилетней давности аналогично придется менять.

Другие правила, и нюансы монтажа будут оговорены в инструкции по монтажу.

Необходимые для монтажа инструменты и материалы

Когда предполагается установка водонагревателя своими руками, без инструментов не обойтись. Неважно, какой фирмы бойлер. Пусть будет «Термекс», «Электролюкс» или «Аристон». Принцип монтажа накопительных водонагревателей одинаков.

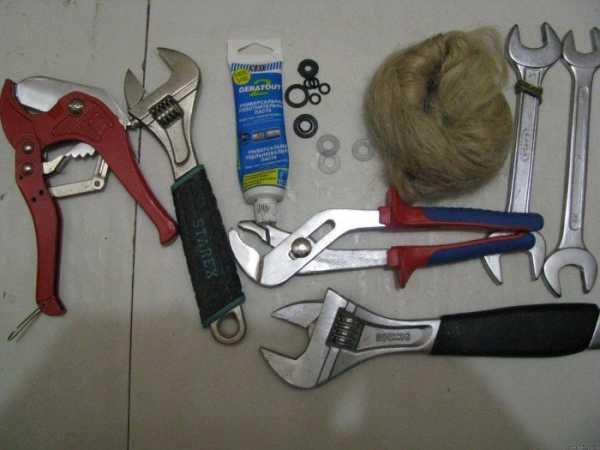

Понадобится следующий инструмент:

  • разводной и набор гаечных ключей;
  • ударная дрель или перфоратор;
  • прямая, а также фигурная отвертка;
  • пассатижи;
  • рулетка;
  • уровень.

Понадобятся следующие материалы:

  • лен или фум лента для паковки резьбовых соединений;
  • шаровые краны;
  • соединительные тройники;
  • два гибких шланга или пластиковая труба для подсоединения к патрубкам водонагревателя.

Если монтаж бойлера нельзя выполнить без замены проводки, потребуется кабель, УЗО, розетка, автомат на 16 А.

Выбираем место, где лучше установить водонагреватель

Выбор места монтажа водонагревателя зависит от типа прибора. Накопительные бойлеры бывают напольные, настенные и встраиваемые модели. По названию уже ясно, где их устанавливать:

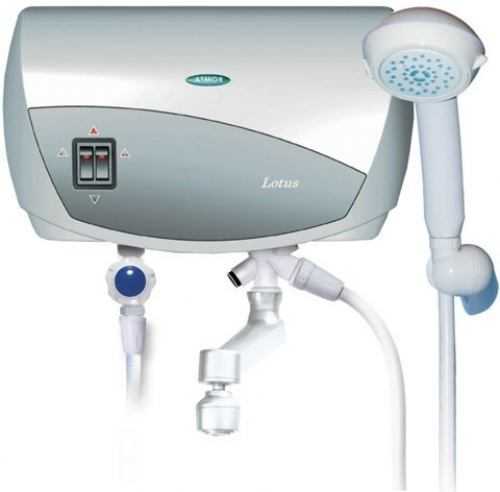

  • Напольные водонагреватели накопительного типа рассчитаны на большой объем воды и чаще всего используются в больших загородных домах. Бойлеры напольного типа устанавливают на подставку.
  • Объем прибора встраиваемого типа небольшой. Такие водонагреватели ставят под мойкой или в специально отведенную нишу.
  • Для квартиры оптимальна установка вертикального или горизонтального водонагревателя настенного типа. Прибор не занимает полезную площадь пола, а объема горячей воды хватит для кухонной мойки и принятия ванны.

Водонагреватель любого типа располагают по максимуму ближе к водоразборным точкам. Температура воздуха в помещении должна быть плюсовая, иначе вода будет быстро остывать, а при отключении электроэнергии жидкость превратится в лед.

Высота установки бойлера на стене особой роли не играет, если он подключается к центральному водопроводу. Выбирают удобное легкодоступное для обслуживания место. В случае автономного водоснабжения высота крепления водонагревателя на стене зависит от расположения накопительного бака для воды.

Особенности настенного крепления

Настенные водонагреватели самые распространенные и их монтаж стоит подробней рассмотреть. Крепят приборы к стене металлическими кронштейнами. Для вертикальных моделей используют два крепежа, а горизонтальный бойлер фиксируют четырьмя элементами. К прибору прилагается инструкция завода изготовителя, где оговорены все нюансы монтажа.

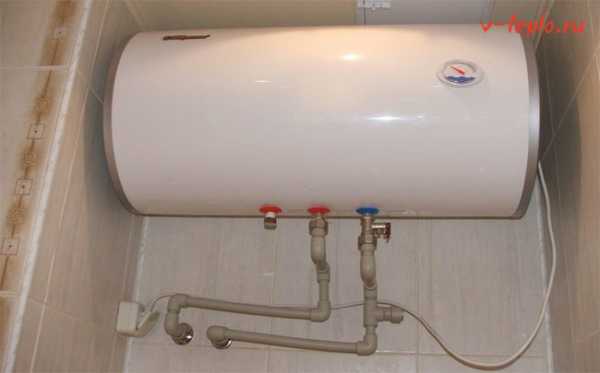

При установке горизонтального водонагревателя применяют крепежи с петлями. Накопительные нагреватели нельзя ставить в обратном порядке, то есть, горизонтальные модели в вертикальном положении и наоборот. Неправильное расположение приведет к поломке прибора, а также затоплению помещения.

Крепежные кронштейны вкручивают в просверленные отверстия, забив перед этим пластиковые дюбеля. Бойлер с водой имеет большой вес и его выдержит только прочная стена из бетона, кирпича, шлакоблока или дерева. На гипсокартонные перегородки монтаж запрещен. К исключению относится гипсокартонная стена, за которой расположена несущая конструкция. Для крепления используют удлиненные кронштейны, способные пройти гипс и погрузится в прочный материал.

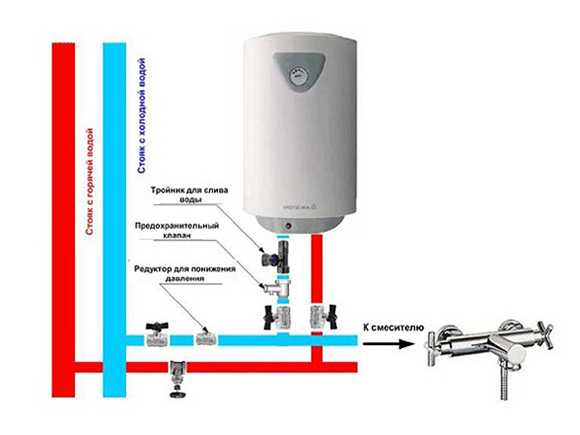

Подключение бойлера к системе водоснабжения

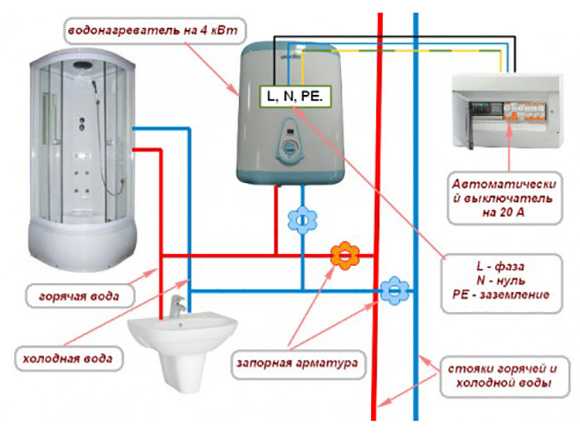

Когда крепление бойлера к стене будет завершено, наступает важный процесс подключения к водопроводу. Здесь важно учесть тип водоснабжения. Существует схема подключения водонагревателя к центральному водопроводу и автономной системе. Для получения из крана горячей воды сразу после его открытия предусматривают рециркуляцию. В таком варианте обвязка бойлера выполняется по специальной схеме.

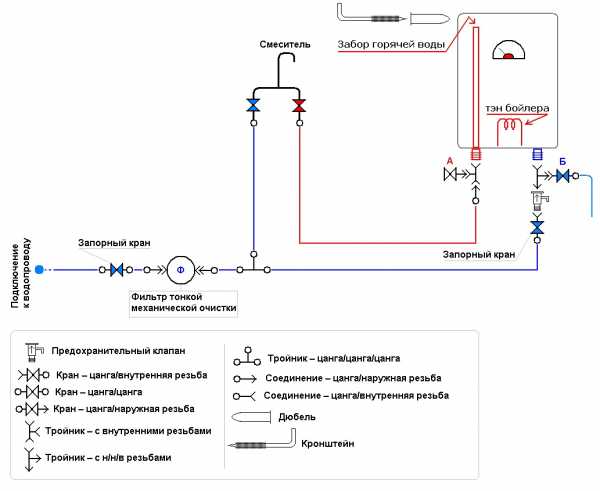

Подключение к водопроводу

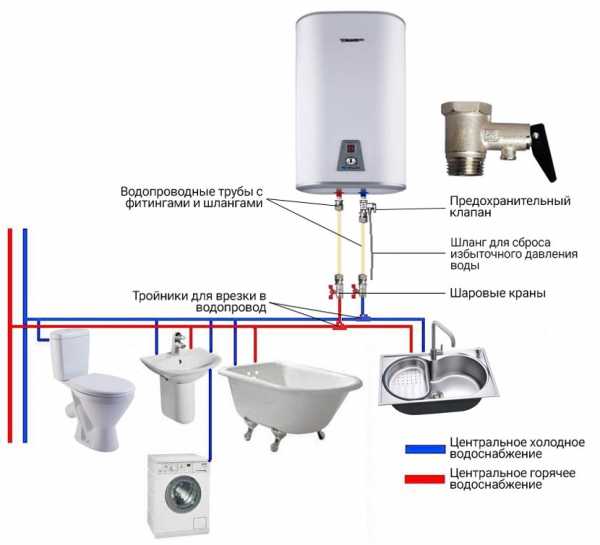

Сначала рассмотрим, как подключить накопительный водонагреватель к централизованному водопроводу, так как этот вариант наиболее распространен для квартир. В системе постоянно присутствует давление воды не менее двух атмосфер, что позволяет хозяину закрепить прибор к стене на любой высоте и это не повлияет на работоспособность бойлера.

Осуществляется подключение бойлера к водопроводу гибкими шлангами или пластиковой трубой, но сначала собирают группу безопасности. Узел состоит из набора тройников, клапанов, кранов и фитингов. Патрубки ХВС и ГВС прибора выступают снизу из корпуса. Отсюда и начинают подключение водонагревателя к централизованному водопроводу:

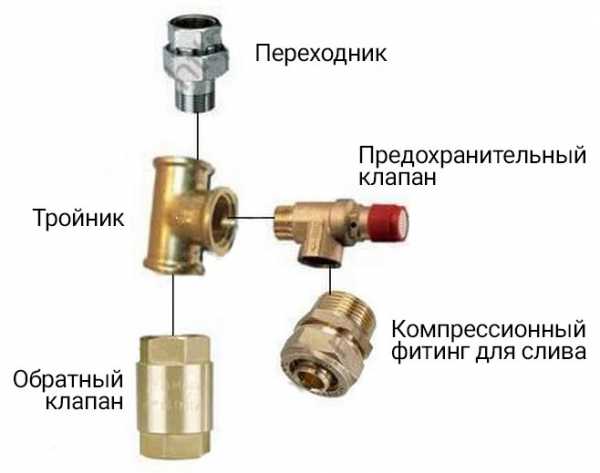

  • На резьбу патрубка входа холодной воды накручивают разъемный переходник из двух гаек. Фитинг сантехники называют «американкой».
  • На резьбу переходника накручивают тройник. К нижнему выходу монтируют обратный клапан. На его корпусе есть стрелка, указывающая направление воды, и она должна быть расположена вверх. Клапан пропускает жидкость внутрь бака, но не дает воде обратно сливаться в трубопровод.
  • К боковому выходу тройника подсоединяют еще один тройник. Боковое отверстие этого элемента направляют вниз и накручивают компрессионный фитинг, а к нему крепят кусок пластиковой трубы, отведенный в канализацию. Через патрубок будет происходить слив лишней воды при избыточном давлении.
  • На свободный выход второго тройника ставят предохранительный клапан.
  • К входному отверстию обратного клапана присоединяют кран подачи холодной воды.

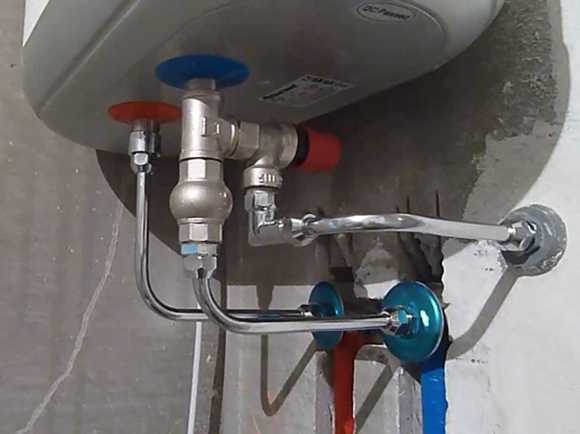

Для упрощения схемы можно узел безопасности заменить одним элементом, имеющим внутри корпуса обратный и предохранительный клапан, а также носик для слива воды. Деталь сразу накручивают на американку, а за ней ставят кран холодной воды.

На второй патрубок водонагревателя, предназначенного для выхода горячей воды, накручивают «американку» и ставят кран. Между двумя этими элементами разумно поставить тройник и к боковому выходу прикрутить еще один кран. Запорная арматура пригодится для подачи воздуха в бак при сливе воды с бойлера. Если производитель предусмотрел пробку подачи воздуха, дополнительный кран не нужен.

После монтажа группы безопасности, а также запорной арматуры начинают заниматься трубопроводами холодной и горячей воды. Для подключения к системе оптимально выбрать пластиковые трубы. Куски нужной длины подсоединяют к кранам на водонагревателе с помощью компрессионных фитингов. Второй конец труб подсоединяют к тройникам, врезанным в водопроводную систему.

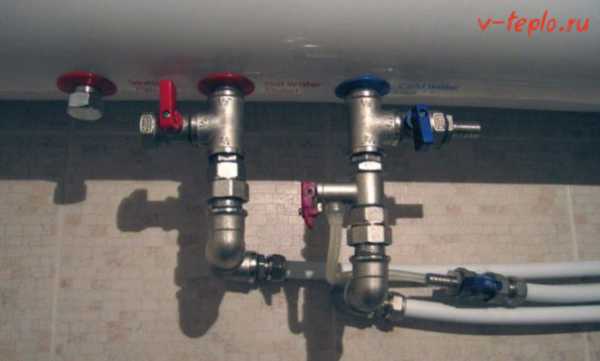

Правильная схема обвязки бойлера предусматривает врезку еще двух кранов, отсоединяющих квартирный трубопровод ХВС и ГВС от общих стояков жилого дома. Во время работы водонагревателя кран холодной воды будет постоянно открыт. Запорную арматуру возле стояка ГВС переводят в закрытое положение. Если этот кран не закрыть, горячая вода из бойлера направится по стояку в соседние квартиры.

Подключение к системе автономного водоснабжения

В системе автономного водоснабжения схема подключения бойлера бывает двух типов, что зависит от месторасположения накопительной емкости. Бак в частном доме располагают на чердаке или внутри одной из комнат второго этажа.

Чтобы знать, какую схему выбрать, измеряют расстояние между дном накопительной емкости и навешенным на стену водонагревателем. Если показатель составляет менее 2 м, то тройник подключения разветвления трубопровода ХВС ставят выше уровня бойлера. Группу безопасности монтируют на патрубке прибора.

Когда расстояние между накопительной емкостью и прибором более 2 м, тройник разветвления трубопровода ХВС ставят ниже уровня водонагревателя. Группу безопасности накручивают на входной патрубок.

Любая из рассмотренных схем может дополняться понижающим редуктором. Узел предназначен для снижения давления воды в трубопроводе, если показатель превышает 6 Бар.

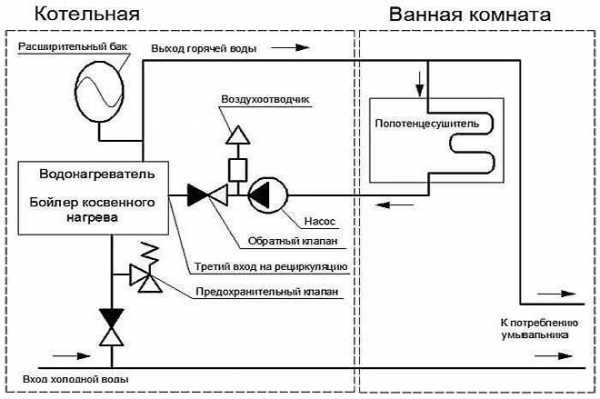

Схема подключения с рециркуляцией

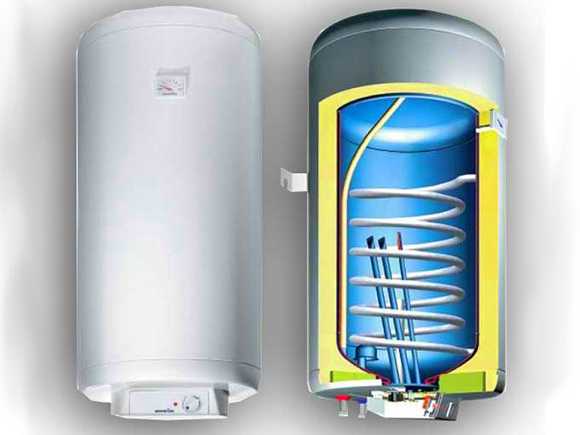

Когда выполняется установка накопительного водонагревателя косвенного нагрева для частного дома, используют схему, где предусмотрена рециркуляция. Система позволяет получать горячую воду из смесителя сразу после открывания крана.

Система представляет собой замкнутый контур. Обычно его делают через полотенцесушитель. При отсутствии этого элемента допускается выполнение тупой рециркуляции. Вместо полотенцесушителя используют ровную трубу. Главное в схеме – замкнуть кольцо. По кругу горячую воду гоняет циркуляционный насос. В системе предусмотрен расширительный бак, а также три клапана: обратный, предохранительный и для стравливания воздуха.

Рециркуляция постоянно поддерживает воду в горячем состоянии, даже если человек долгое время не пользуется прибором.

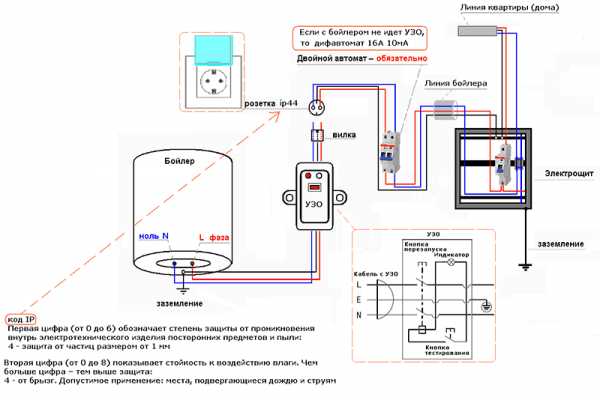

Подключение к электросети

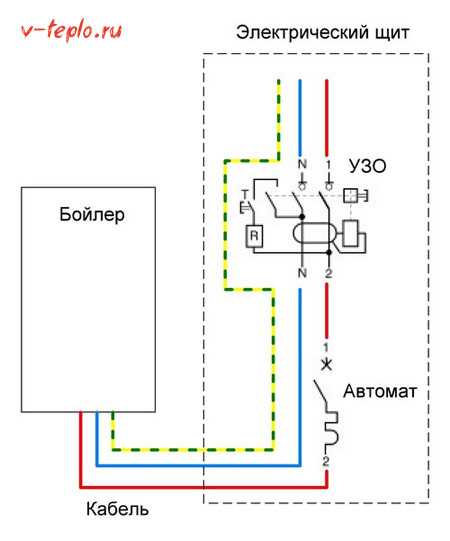

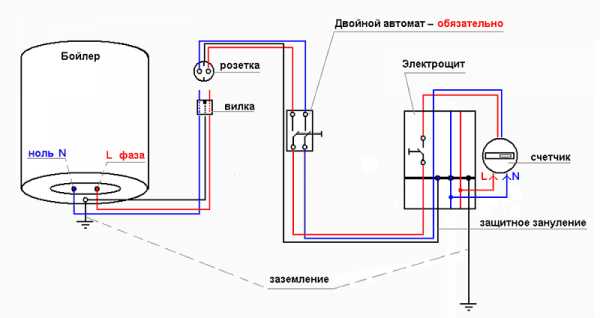

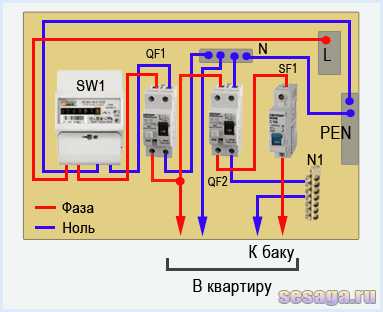

Для подключения бойлера к электросети понадобится электросхема и точный расчет сечения проводов. Любой кабель не подойдет. При расчетах надо учесть мощность нагревательного элемента, и взять провод с небольшим запасом сечения. Обычно бытовые модели комплектуют ТЭНами мощностью 1–3 кВт. Подключение такого водонагревателя к электросети выполняют медным трехжильным проводом сечением 2,5 мм2. Для удобства выбора кабеля пользуются монтажной таблицей.

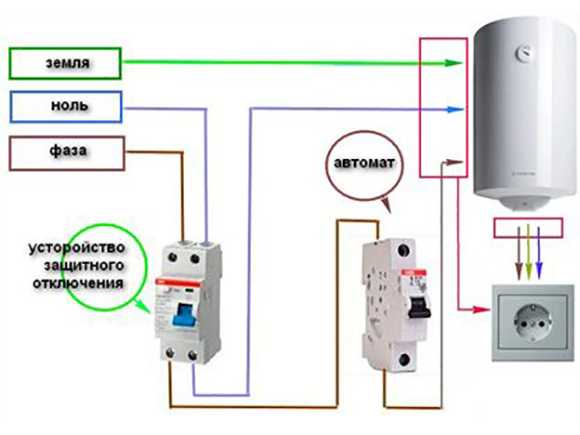

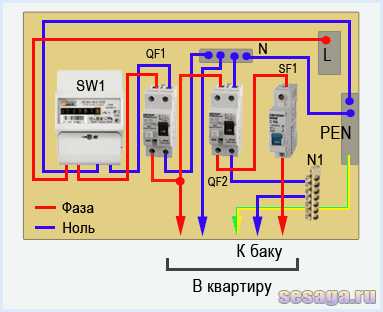

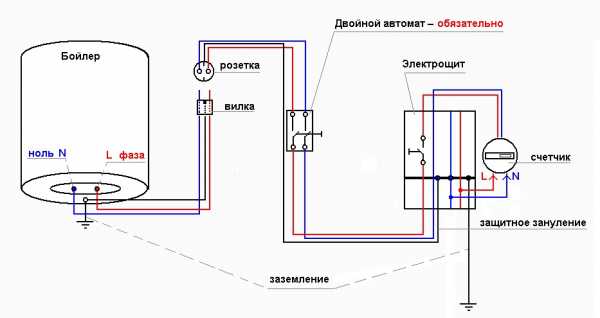

В электрической схеме установки водонагревателя присутствует три важных узла: УЗО, автомат, и розетка с вилкой. Все элементы рассчитаны на номинальный ток 16 А. Независимо от наличия автомата защиты, подключение через розетку обязательно. По технике безопасности во время ремонта электрооборудования должен быть видимый разрыв электроцепи.

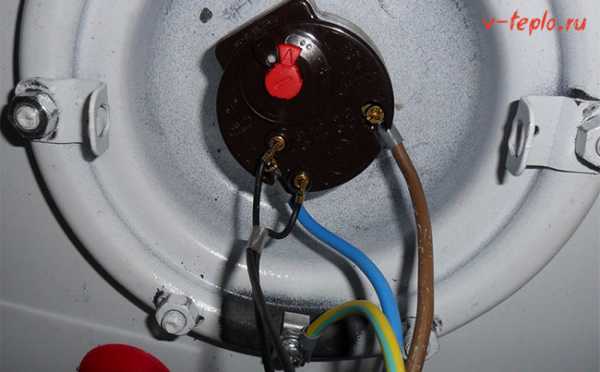

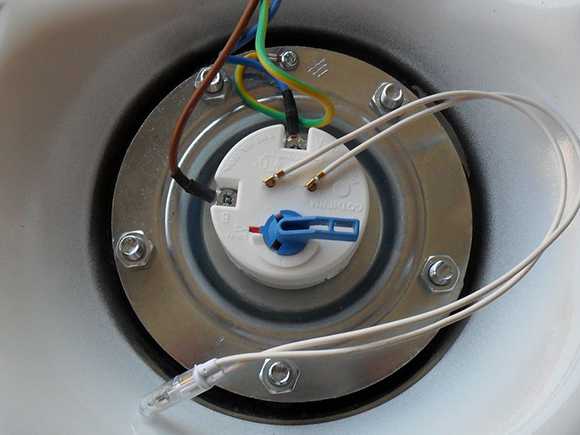

Давайте подробней рассмотрим, как подключить бойлер к электричеству, не обращаясь за помощью к специалисту:

  • На стенке ставят розетку с классом защиты не ниже IP44 и УЗО. Чтобы добраться до контактов водонагревателя снизу снимают декоративную крышку. От бойлера до розетки замеряют расстояние, чтобы вычислить длину кабеля.
  • Согласно замеру с небольшим запасом отрезают кусок трехжильного провода. Собирают цепочку из вилки, УЗО и последнее подключение делают на контактах водонагревателя. При подключении важно не попутать третий провод – заземление. Он обычно маркирован желтыми полосами на зеленом фоне.
  • От розетки прокладывают трехжильный кабель к защитному автомату, а от него ведут линию в электрощит.

Еще до того, как бойлер будет подсоединен к сети, измеряют сопротивление контура заземления. Оптимальный показатель находится в пределах 4 Ом. Если возникнет вопрос, можно ли подключить бойлер без заземления, плохую мысль лучше отбросить. Это личная безопасность. Заземление защищает человека от поражения электричеством во время пробоя ТЭНа и металлические части прибора от разрушения блуждающими токами.

Некоторые умельцы приспосабливаются выключать нагреватель из розетки во время купания, если отсутствует заземление. Вариант неплохой, но это придется делать при каждом мытье рук или посуды, что крайне неудобно.

Включение и проверка бойлера после установки

По завершению установки и подключения водонагревателя остался последний вопрос – как проверить прибор на работоспособность:

  • после стояков закрывают кран ГВС и открывают кран ХВС;
  • на входе бойлера открывают запорную арматуру и кран горячей воды смесителя;
  • под давлением вода заполнит бак, вытесняя воздух из системы через открытый смеситель;
  • когда напор воды будет идти непрерывно без хлопков воздуха, кран смесителя закрывают.

Прибор находится под давлением. Осталось проверить все стыки на отсутствие течи.

После успешного заполнения водой на водогрейный прибор подают напряжение и выставляют желаемый режим работы. Время нагрева зависит от мощности ТЭНа и емкости бака. Если примерно через 1 час из смесителя появится горячая вода – монтаж осуществлен правильно.

nagrevalki.com

Рассматриваем различные схемы подключения водонагревателя

19.11.2015

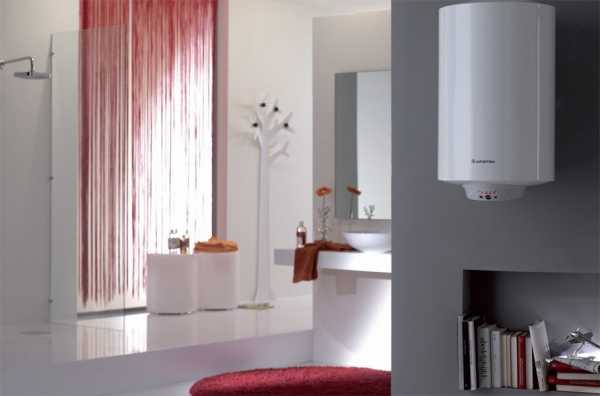

В большинстве случаев водонагреватели устанавливаются в ванных комнатах, на кухне либо в туалете, а также рядом с другими сантехническими точками. Сама схема подключения водонагревателя не представляет ничего сложного, главное – четко следовать приведенной ниже инструкции. Процедура подключения состоит из нескольких этапов: подготовки, установки бойлера, подключения к водопроводу и к электрической сети. Ознакомимся более детально с каждым из этапов.

Содержание статьи:

Подготовительные мероприятия

До того как приступать к работе, следует определить, насколько высока несущая способность стены, на которой планируется монтаж. Нужно выяснить, выдержит ли она вес – причем значительный – нагревателя. Если есть подозрения, что не выдержит, то можно сконструировать небольшую подставку для поддержки либо же установить дополнительные кронштейны для устройства.

Важная информация! Ввиду того, что скорость регулировки температуры в нашем случае особой роли не играет, бойлер можно устанавливать в любом удобном месте.

В остальном же процедура монтажа не представляет собой ничего сложного: сверлятся отверстия, забиваются дюбели, вешается бойлер. Но чтобы сделать все правильно, необходимо подготовить необходимое оборудование и расходные материалы. Ознакомимся с перечнем.

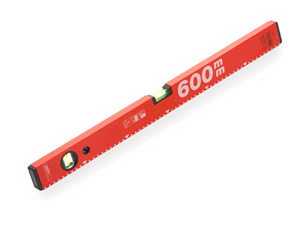

Монтажный уровень

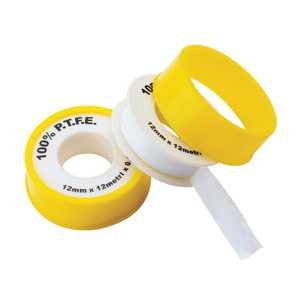

Лента ФУМ

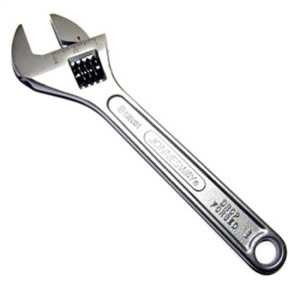

Разводной ключ

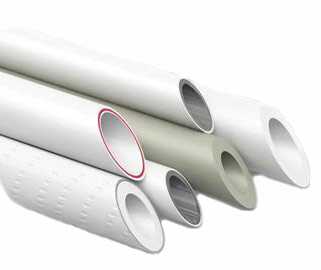

Полипропиленовые трубы

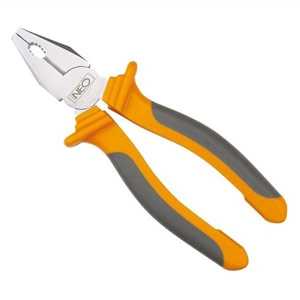

Плоскогубцы

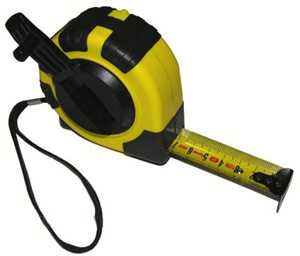

Рулетка

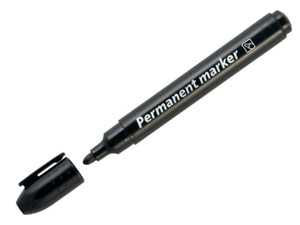

Маркер

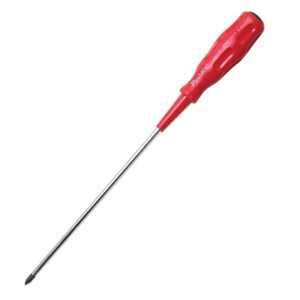

Крестовидная отвертка


Перфоратор

Теперь переходим непосредственно к установке. Как мы выяснили, бойлер будет подвешен на стене, причем в предельной близости к крану: дело в том, что при движении температура рабочей жидкости несколько снижается.

Важная информация! Высота установки зависит исключительно от того, насколько удобной будет эксплуатация. Пользователь должен задавать требуемые режимы без какого-либо труда.

Алгоритм действий при установке должен быть следующим.

Шаг первый. Определяемся с местом монтажа (это нужно сделать еще непосредственно после покупки устройства). Важно, чтобы это место соответствовало ряду требований:

  • к водонагревателю должен быть беспрепятственный доступ на протяжении всего эксплуатационного срока;
  • проводка должна быть достаточно хорошей (ее нужно проверить), дабы выдерживать нагрузку;
  • стояки с трубопроводом также должны быть в отменном состоянии; нередко при монтаже бойлера людям приходится дополнительно выполнять замену труб, т. к. совершить «врезку» в старые системы попросту невозможно;
  • наконец, необходимо, чтобы стена, куда будет подвешен нагреватель, была способна выдерживать массу, вдвое большую веса прибора (если емкость последнего составляет, скажем, 65 литров, то нужно, чтобы стена выдерживала как минимум 130 килограммов).

Шаг второй. У всех без исключения накопительных бойлеров (а именно такие устанавливаются в большинстве случаев) наличествует достаточно мощный ТЭН, ведь жидкость, что очевидно, нужно нагревать быстро. По этой причине схема подключения водонагревателя подразумевает ряд своеобразных требований к прокладке проводов (их диаметр зависит от рекомендаций конкретного производителя, хотя в среднем это от 0,4 до 0,6 см).

Подключаем бойлер к водопроводу

Ранее мы рассказывали о подключении бойлера к водопроводу, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

Кроме того, желательно выяснить возможности счетчика, предельную силу тока, с которой он сможет нормально функционировать (если данный показатель ниже сорока ампер, то такой учетный прибор нужно демонтировать и заменить на новый). Еще для установки нагревателя понадобится выключатель, рассчитанный на нужное кол-во ампер, и провод 3х6 или же 3х8.

Шаг третий. Настало время непосредственно установки. Вначале берем маркер и рисуем на стене линию, которая будет самой нижней точкой нашего водонагревателя. Далее отмеряем расстояние крепежной планки, находящейся в верхней части корпуса, от этой линии. После этого в обеих точках, отмеченных на стене, просверливаем отверстия.

Важная информация! На самой планке дыры отсутствуют, поскольку она будет цепляться на вмонтированные в поверхность анкеры крючкового типа.

Если стены из бетона, то «заряжаем» перфоратор сверлом, выполненным из победита, если же стена обычная, деревянная, то подойдет и обыкновенное сверло для дерева (диаметр его должен превышать аналогичный показатель дюбелей). Туда забиваем дюбели, если требуется, применяем молоток. В дюбели вкручиваем железные анкеры – своего рода крючки, с помощью которых и будет навешиваться водонагреватель. Закручиваем анкеры до упора (как правило, это около 10-12 сантиметров). Цепляем бойлер на анкеры посредством крепительной планки.

Клапан предохранительный для бойлера

Ранее мы рассказывали о том как правильно устанавливать предохранительный клапан для бойлера, схемы подключения и цены. В дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

В принципе, на этом монтаж нагревателя заканчивается. Как видим, ничего сверхсложного в этом не было.

Видео – Монтаж водонагревателя

Этап второй. Подключение к системе водоснабжения

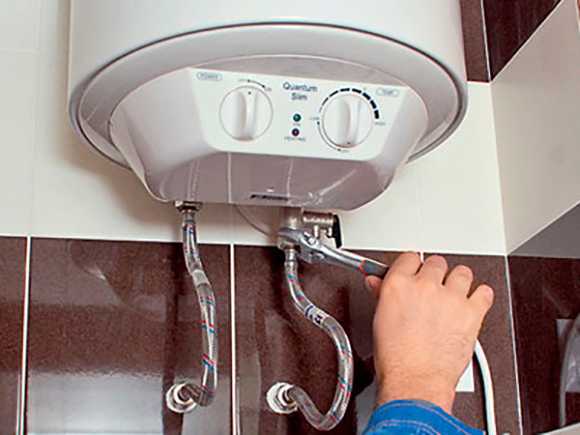

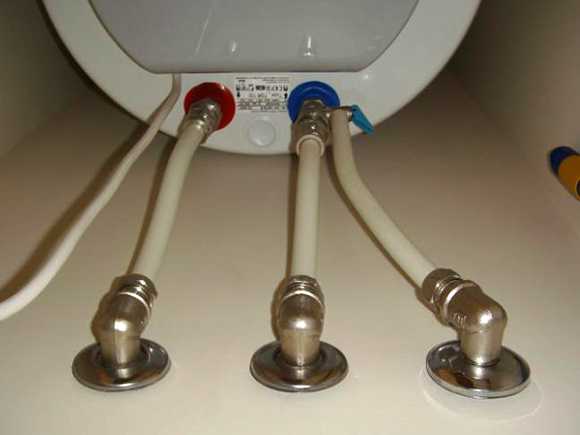

Для подключения берем эластичные шланги, но вместо них можно использовать и ПП, и трубы из металлопластика. На любой бойлере имеется пара разъемов, к которым можно подключать трубы:

  • красный – через него будет выходить нагретая вода;
  • синий – посредством него в бак будет поступать водопроводная вода.

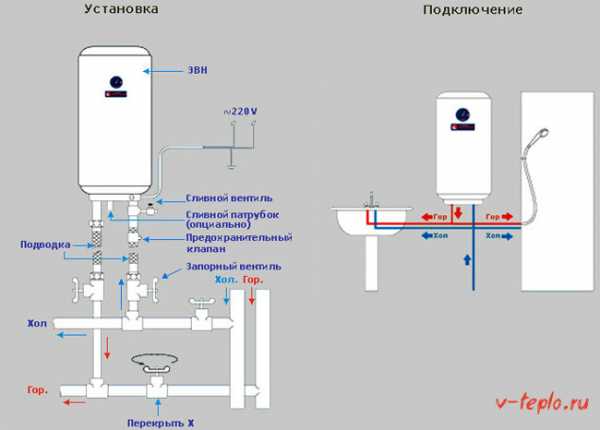

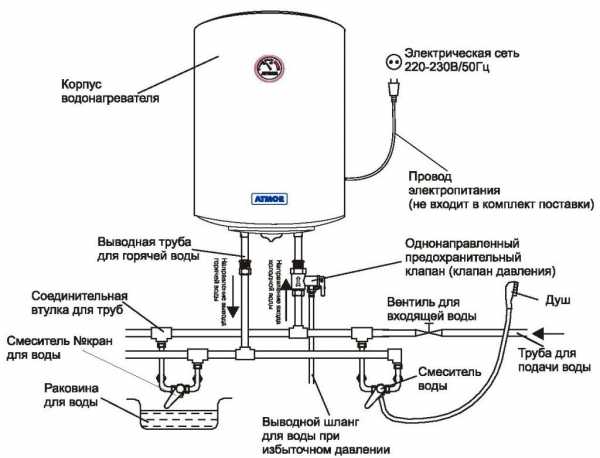

Эти разъемы можно увидеть на приведенной ниже схеме подключения водонагревателя

В местах, где обозначается горячая и холодная вода, должны находиться домовые стояки (если речь идет о городской квартире). Цифрами 1 и 2 обозначаются краны, перекрывающие и возобновляющие подачу воды в накопительный бак и обратно из бойлера. При функционирующем устройстве все краны должны быть открытыми, а при нефункционирующем, соответственно, закрытыми. Цифрами 3 и 4 обозначаются краны водоснабжения, идущего в помещение. Они необходимы для того, чтобы при необходимости прекращать подачу воды. И, наконец, 5 – это обратный клапан, защищающий ТЭН от перегревания (если отключится подача воды, то бак бойлера не будет греться впустую, а нагревательный элемент, следовательно, не перегорит).

Важная информация! Чтобы вникнуть в суть процесса, рассмотрим вкратце, как действует сам водонагреватель. Вода в нем подается снизу, а если по той или иной причине водоснабжение прервется, то вся она хлынет в пустую трубу. При этом ТЭНы будут прогревать воздух и в скором времени перегорят. И обратный клапан необходим для того, чтобы предотвратить аварийную ситуацию.

Такой прибор должен входить в комплект любого хорошего бойлера, на это следует обращать особое внимание.

Цифрой 6 обозначается кран, опустошающий накопительный бак. С помощью такого крана можно будет слить воду из устройства при демонтаже. Ведь в баке – в зависимости от его вместительности – может находиться до 150-ти литров.

Теперь приступим к рабочему процессу.

Шаг первый. Предохранительный клапан, идущий в комплекте, устанавливаем там, где в устройство будет поступать холодная вода. Место стыка в данном случае нужно заранее обмотать уплотнителем.

Шаг второй. К предохранителю, находящемуся в нижней части крана, прикручиваем шланг. Здесь не нужно использовать уплотнитель, так как гайка уже оснащена резиновой прокладкой, играющей аналогичную роль.

Шаг третий. Так же само прикручиваем другой конец шланга к трубе, предназначающейся для ГВС. Традиционно отказываемся от применения уплотнителя.

Шаг четвертый. Далее подсоединяем один конец шланга для ХВС к магистрали водоснабжения, а второй крепим к входному разъему водонагревателя (напоминаем: таков обозначается синим цветом). Но до этого в этом месте должен быть установлен кран, чтобы, как отмечалось выше, в любой момент можно было перекрыть подачу воды.

На этом «водная» часть работы заканчивается. Теперь детальнее поговорим о назначении кранов.

Эксплуатация кранов водонагревателя

Краны под номерами 1 и 2 необходимы для того, чтобы перекрывать воду в случае неиспользования нагревателя (к примеру, при демонтаже). А вот краны 3 и 4 относятся к городским квартирам – там они устанавливаются для подключения к централизованному водоснабжению.

Особого внимания заслуживает кран 4. С его помощью прекращается движение горячей жидкости между стояком и помещением при работающем бойлере. И теперь выясним, какова схема подключения водонагревателя к резервуару открытого типа.

Подключаем бойлер к открытому резервуару

В данном пункте речь пойдет исключительно о частных домах и коттеджах. Там, как известно, в отсутствие централизованного водоснабжения для накопления воды используются специальные баки, располагающиеся в большинстве случаев на крыше. Хотя это не станет преградой для использования водонагревателя! Важно лишь то, чтобы дистанция между баком и нагревательным устройством не превышала двух метров; другой важный момент: если давление в магистрали превышает отметку в шесть бар, то в обязательном порядке устанавливается редуктор – перед водонагревателем – дабы иметь возможность снизить его (давление).

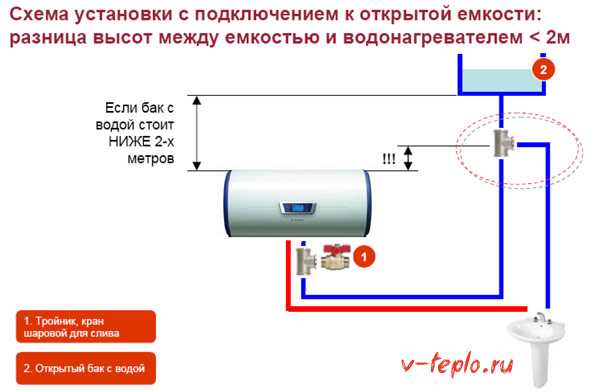

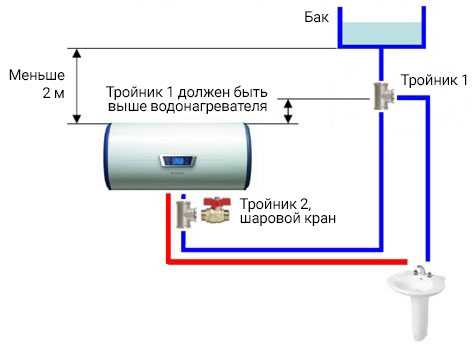

Схема – Если бак находится менее чем в двух метрах над бойлером.

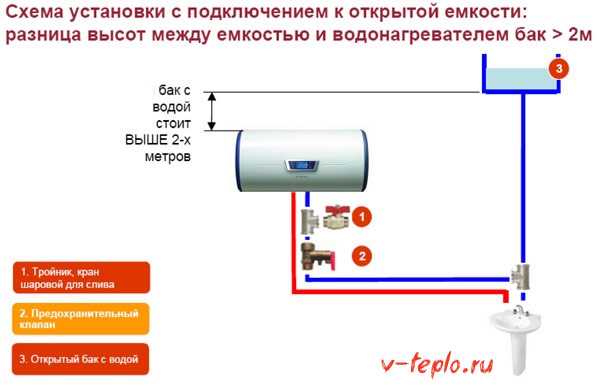

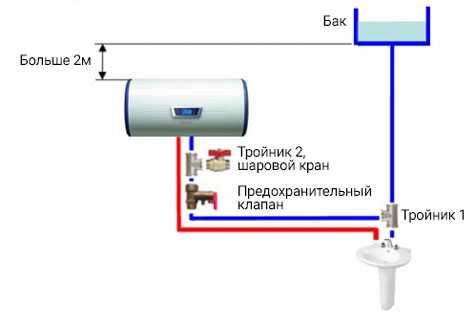

Схема – если бак находится больше, чем в двух метрах над бойлером.

Этап третий. Подключение прибора к электрической сети

Сразу оговоримся, что бойлеры нуждаются в стандартном питании на 220 вольт, а также в специальном заземлении. По этой причине предпочтительнее подключать их к уже наличествующей розетке, установленной для стиральной машинки, посредством вилки (разумеется, это возможно лишь в том случае, если розетку провели по индивидуальной линии и при этом были соблюдены все требования).

В отсутствие такой розетки в помещении советуем обратиться к опытным электрикам, чтобы они качественно проложили электрическую проводку. И тому существует ряд причин.

  • Для работы с электричеством необходимы определенные знания и навыки. Ведь если при установке не соблюдать некоторых моментов, то это может привести не только к выходу оборудования из строя, но и к поражению электротоком.
  • Также у вас не возникнет проблем с выбором автоматов и тех или иных проводов для монтажа.
  • Наконец, в случае чего вам будет кого обвинить, если работа была выполнена некачественно. Разумеется, если предварительно был заключен контракт с надежной фирмой.

Также возможно, что это вынудит вас к проверке проводки по всему дому. Это была схема подключения водонагревателя.

Подключение бойлера в квартире

Этот момент мы уже вскользь упоминали, сейчас же обсудим его более детально. Чем отличается такая установка? Тем, что в большей части квартир очень мало свободного пространства. Поэтому зачастую водонагреватели монтируются на задней стенке в туалете (то есть там, где обычно располагается настенный шкаф). Алгоритм действий следующий.

Шаг первый. Покупка бойлера. Для наших целей подойдет устройство объемом не более десяти литров – модели побольше в шкаф попросту не влезут. Затем освобождаем шкаф от всего содержимого, дабы получить доступ к трубам канализации.

Шаг второй. Максимально точно отмеряем межцентровое расстояние крепления. Обозначаем высоту шкафа, дистанцию между стеной и ним. После получения всех необходимых цифр берем рулетку и приступаем к разметке поверхности стены. Далее в требуемых местах проделываем отверстия, забиваем туда дюбели, а в них вкручиваем анкеры.

Шаг третий. С помощью анкеров вешаем водонагреватель.

Шаг четвертый. Крепим обратно дверку шкафа. После этого остается подсоединить устройство к электросети и централизованному водоснабжению (это делаем так, как описано в пунктах выше).

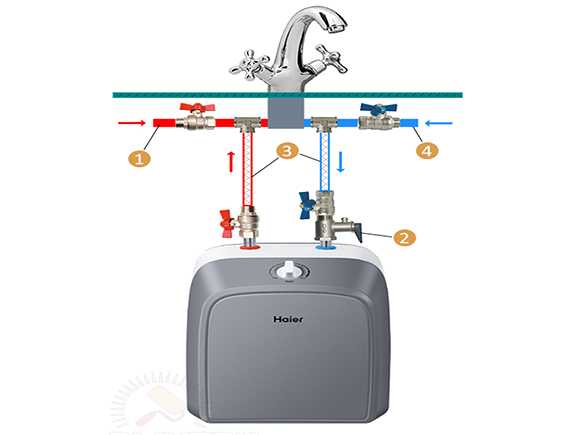

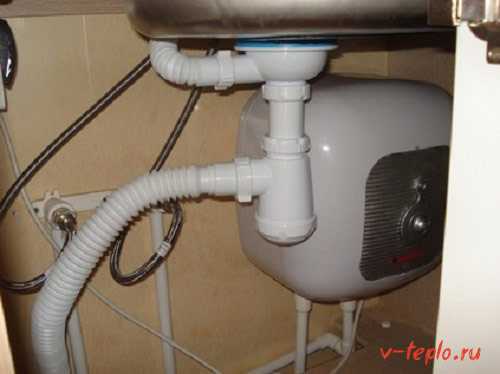

Монтируем нагреватель под раковину

Отличным местом для монтажа водонагревателя может послужить пустота под раковиной. Применяем для этого миниатюрное устройство, предпочтительнее прямоугольное. Мешать после установки оно не будет, да и защита от влаги весьма надежна. Хотя здесь тоже обязательно нужно позаботиться о заземлении, иначе будет риск поражения током.

Важная информация! Ни в коем случае не недооценивайте миниатюрные бойлеры! Практически все они обладают мощностью, которая позволяет получать порядка двух литров нагретой воды за минуту.

Что касается схемы установки, то существенных отличий от уже описанной она не имеет.

Чего лучше избегать при установке?

  • Ремонт любого типа нужно выполнять исключительно в соответствии с требованиями безопасности.
  • Бойлер запрещается включать раньше, чем он наполнится водой.
  • Нельзя подключать его к магистрали, где давление выше шести атмосфер.
  • Никакой самодеятельности – не вносите никаких изменений в конструкцию.
  • Не сливайте воду с подключенного к сети водонагревателя.
  • Не применяйте комплектующие, которые не рекомендованы изготовителем.
  • Не стоит использовать водонагреватель без соответствующего заземления.

В итоге отметим, что современные технологии позволяют любому человеку, вне зависимости от места его проживания (город, поселок) иметь должный уровень комфорта, важным элементом которого является постоянная горячая вода. У бойлера есть множество достоинств, главным среди которых является полная автономия, да и схема подключения водонагревателя вполне может реализовываться собственноручно. На этом все, удачи в работе и теплых зим!


Вам может понравиться

v-teplo.ru

Как подключить бойлер к водопроводу

Разнообразие способов устройства современных водопроводных систем позволяет выполнить процедуру установки и подключения водонагревательного бойлера своими руками. Правда это касается не всех типов бойлеров, а только наиболее часто применяемых – электрических.

Виды бойлеров и ваш выбор

Наиболее часто применяемый водонагревательный бойлер – электрический, закрытый, напорного типа, о его выборе и подключении мы и поговорим.

Выбирая такой тип водопроводного бойлера, нужно понимать различия между их конструкциями. Прежде всего – размер. Для его определения вам нужно подсчитать суточный расход горячей воды. Если на трубе подачи холодной воды у вас стоит счетчик, то вы сможете определить среднесуточную норму потребления, замерив его показания на протяжении нескольких дней. Примерно половина из общего объема должна быть горячей.

Практика показывает, что для обеспечения семьи из 3-4 человек, если для купания используется душевая кабинка, емкость бойлера должна быть от 50 до 70 литров. Если же в доме установлена ванна, то минимальный его объем не должен быть меньше 100 литров

Причем эти расчеты относительно справедливы, если у вас приборы, потребляющие горячую воду, расположены довольно близко друг от друга. Если же ванная комната находится далеко от кухни, то стоит подумать об установке отдельного кухонного бойлера литров на 10 или установить проточный водонагреватель.

Второй наиважнейший аспект, учитываемый при выборе бойлера – характеристики водопроводной воды. Если у вас она слишком жесткая, то стоит подбирать более дорогостоящие модели с закрытыми тенами, в которых нагревательные элементы расположены в герметичных стеклянных или керамических колбах.

Это же касается и материала самих нагревательных баков, или их покрытия:

  • эмалированные и стеклофарфоровые покрытия – менее стойки к коррозии, требуют постоянного поддержания более высокой температуры, дешевле остальных, но срок их службы от 3 до 5 лет;
  • баки с титановым напылением или сварные из нержавеющей стали – имеют срок службы 7 – 10 лет, но более дорогие.

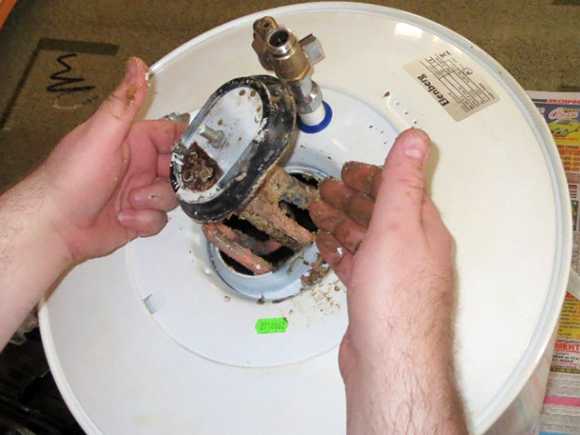

Для повышения коррозионной устойчивости бойлеров в них ставятся магниевые аноды, требующие периодической замены.

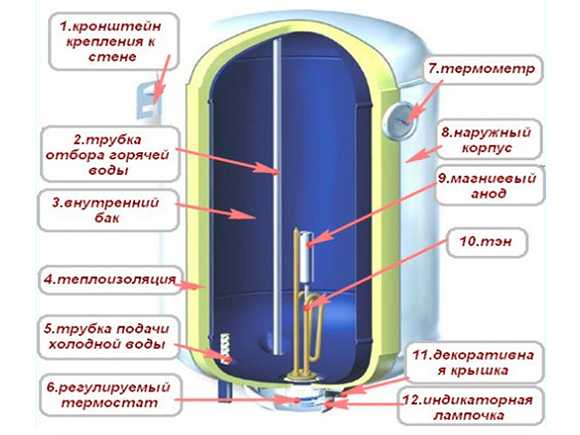

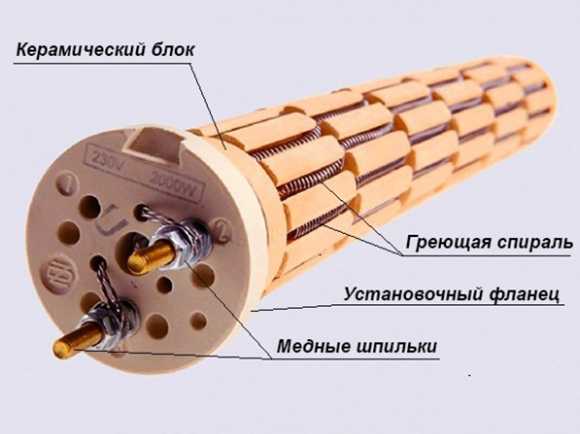

Конструкция электрического бойлера довольно проста и отчасти напоминает электрочайник. Собственно, наличие этого анода, да система забора подогретой воды из верхней части емкости, их и отличает. Время работы тенов регулируется терморегулятором в зависимости от установленной температуры нагрева воды.

Существуют комбинированные бойлеры косвенного нагрева, когда в водонагревательной емкости помещается еще и змеевик, через который проходит теплоноситель из системы отопления, подогревающий воду в бойлере помимо тенов.

Понятно, что подключение такого бойлера несколько сложнее, чем электрического, но вполне по силам хорошему домашнему мастеру.

Следующий параметр, который надо учитывать при выборе бойлера, его мощность. Понятно, чем она выше – тем быстрее нагреется вода, но и нагрузка на электросеть будет больше. Оптимальной считается мощность 50-литрового бойлера 1,5 – 2 кВт, соответственно: 100-литрового 3 – 4 кВт. Но не забудьте выяснить, какие нагрузки способна выдержать ваша внутриквартирная или внутридомовая сеть, чтобы в погоне за большими мощностными показателями не превысить суммарные допустимые нагрузки, иначе при включении бойлера автоматика просто будет отключать подачу электроэнергии.

Последний момент при выборе бойлера – его форма. Они бывают:

  • круглые;
  • плоские:

а) вертикальные;

б) горизонтальные.

Могут навешиваться на стену или устанавливаться на пол. Последнее, как правило, используется с бойлерами большой емкости.

Какие трубы применять для подключения бойлера?

Чаще всего разводка водяных систем в последнее время осуществляется полипропиленовыми трубами, свариваемыми при помощи специального паяльника. Работа с ним не очень сложна, но покупать его для установки одного бойлера – неоправданно. Тем более что фитинговые системы с металлопластиковыми трубами – не менее надежны, чем упомянутые. Все о фитингах можно прочесть здесь, но для подключения бойлера мы рекомендуем использовать обжимные (цанговые) фитинги.

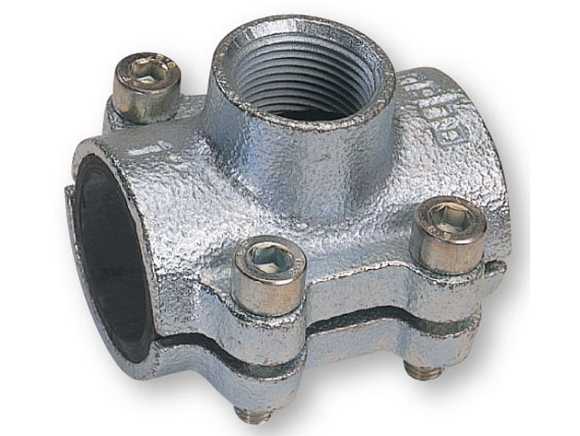

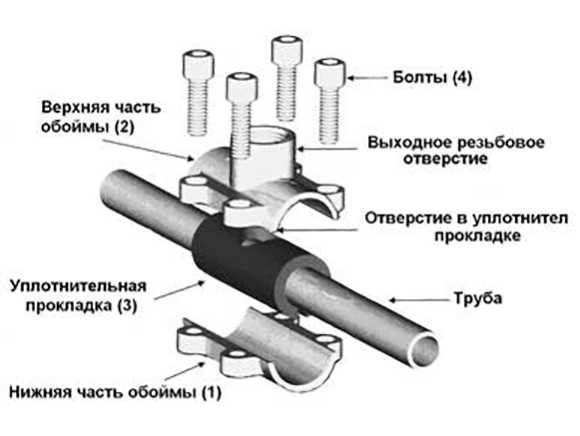

Для перехода от одного вида труб, уже имеющихся в вашем жилище, на предлагаемые, можно использовать т.н. тройник-вампир.

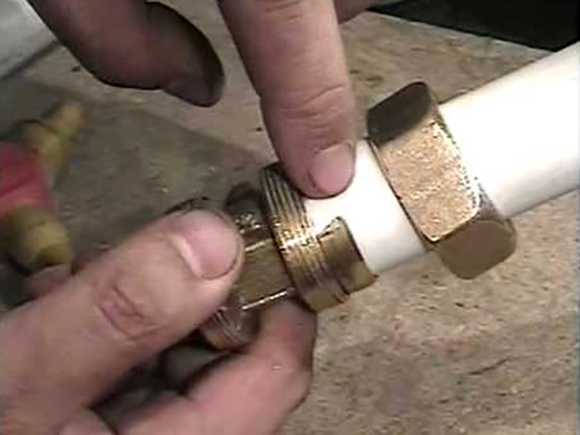

Чаще всего его используют для перехода от металлического водопровода на пластиковый, но он не хуже сработает и на полипропиленовой трубе. Для его установки перекрывается вода в магистрали и сливается через один из кранов. Затем в трубе сверлится отверстие O 10 – 12 мм и устанавливается тройник. Дальнейшая разводка осуществляется трубами выбранной системы.

А кроме металлопластика с фитингами можно применить еще более простые соединения – гибкими шлангами в металлической оплетке.

Только при их выборе следует отдать предпочтение производителям, выпускающим гарантированно качественный товар.

Схемы подключения бойлера, процесс установки

Их следует разбить на 2 подотдела и рассмотреть отдельно:

  • сантехнический;
  • электрический.

Прежде всего, при монтаже бойлера следует убедиться в наличии запорной арматуры на магистрали водоснабжения перед ним, чтобы иметь возможность отключаться от общей системы водоснабжения для технического обслуживания и возможной замены в дальнейшем.

Если бойлер, кроме системы холодного водоснабжения, подключается и в систему с горячей водой, то на ней также ставится запорный кран, чтобы не происходило слива подогретой в нем воды в общую сеть. При работе бойлера он держится закрытым.

Также после крана на холодной магистрали будет полезной установка редуктора, понижающего давление до 2 – 3 атм., чего будет вполне достаточно для нормальной работы системы. А вот сам прибор он предохранит от избыточного давления. Перед непосредственным вводом холодной воды в бойлер стоит установить еще один кран, чтобы не отключать всю систему для манипуляций с самим прибором.

Для напорных бойлеров закрытого типа обязательна установка предохранительного клапана, входящего в комплектацию нового прибора. Во-первых, он не дает подогретой воде поступать обратно в холодную магистраль, а во-вторых, сбрасывает лишнюю, расширившуюся после нагрева воду. Без него эксплуатация таких бойлеров может привести к взрывоопасным последствиям. Ставится такой клапан в стандартных схемах подключения непосредственно перед вводом холодной воды в бойлер, а трубка слива выводится в ближайшую точку входа в канализацию. Если бойлер устанавливается над унитазом, ее выводят в свободное отверстие в верхней части сливного бачка унитаза. Их всегда 2: для удобства подключения бачка, и одно из них свободно.

В помощь – видео об ошибках, допускаемых при подключении бойлера:

Более прогрессивная схема подключения бойлера включает в себя установку тройника с краном над предохранительным клапаном. Он позволяет экстренно слить воду из бойлера в случае необходимости или использовать бойлер в качестве накопительной емкости для воды в случае ее аварийного отключения.

Главное, при ее сливе следует обязательно отключить нагрев, иначе тены могут выйти из строя. Об наиболее рациональном усовершенствовании системы при установке такого тройника с краном – в следующем видео:

Такой тройник ставится исключительно на холодную магистраль, ведь ее ввод происходит в нижней части бойлера, а трубка забора горячей – в верхней.

Часто система обвязки прячется в стену в штробах или вообще выводится за нее – в подсобное помещение или кладовку, оставляя видимым только предохранительный клапан.

Схема подключения кухонного бойлера ничем не отличается от таковой для обычного, только чаще всего в перевернутом виде.

Электрическое подключение осуществляется проводами соответствующего мощности бойлера сечения. Для этого на бойлере имеются 2 контакта.

Третий выведен на массу корпуса тена или сам наружный кожух бойлера. Обычно в квартирах нет системы заземления, к которой его следует подключать. В этом случае следует выполнить такую схему подключения.

В ней УЗО выполнит роль заземления, только подобрать его следует без превышения номинала, иначе оно может не справиться с задачей в полной мере.

При навеске водопроводного бойлера на стену есть единственное правило: надежное крепление, соответствующее суммарному весу бойлера и находящейся в нем воды. Подбирайте его в соответствии с материалом стены, на которую крепится бойлер, и побеспокойтесь минимум о полуторном запасе максимально выдерживаемого им груза.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Установка и подключение накопительного водонагревателя

Здравствуйте уважаемые читатели сайта sesaga.ru. Эта статья, наверное, будет больше полезна жителям многоэтажек, чем жителям, живущим в частных домах. Хотя, если к дому не подведен газ, или это дачный домик, то накопительный водонагреватель будет самое то, что надо.

В городских квартирах два раза в год отключается горячее водоснабжение: осенью перед отопительным сезоном и весной после отопительного. Каждое отключение длится в среднем 2 – 4 недели. Вот и получается, что городской житель за год около месяца или двух моется в тазике. Это хорошо у кого ванна, а у кого душевая кабинка…

1. Выбор накопительного водонагревателя.

В первую очередь определяемся с литражом бака.
На нашу семью из трех человек хватает 30литров. Правда бывает и так, что если кто-то решил немного погреться, и использовал воды больше положенного, то остальным приходится ждать около 20 — 30 минут, пока не нагреются очередные 30 литров.

Теперь выбираем дизайн, и в каком исполнении будет водонагреватель: вертикальный или горизонтальный, плоский или круглый, вытянутый или квадратный, классический белый или любого другого подходящего цвета.

Но, опять же, чтобы выбрать дизайн и исполнение, нужно определиться с местом установки бака. Обычно водонагреватель устанавливают в туалете над унитазом. Однако, если у Вас санузел совмещенный, то размещаете бак так, чтобы он вписывался в дизайн санузла, не занимал нужное пространство и не мешал.

2. Установка.

Установка простая и не занимает много времени.
Здесь Вам понадобится перфоратор — если бетон, или ударная дрель — если кирпич.
Бур или победитовое сверло диаметром 10мм, и два анкерных болта.
Делаем разметку, сверлим, загоняем анкера и вешаем водонагреватель.

3. Подключение водонагревателя к водопроводу.

Мы рассмотрим две схемы подключения: первая – это когда Вы делаете ремонт, и водонагреватель изначально устанавливается стационарно. Вторая – это когда ремонт только будет или в ближайшее время не предвидится, а горячей воды хочется. Кстати, по второй схеме у меня бак работал почти 6 лет, пока наконец-то не был сделан ремонт.

Вообще, схема подключения водонагревателя очень и очень простая.
Он параллельно подключается к системе домашнего водоснабжения: входом к трубе с холодной водой, а выходом к трубе с горячей.

Давайте рассмотрим схему.
Когда в квартиру горячая вода поступает – водонагреватель не нужен. Он отсекается от квартирной системы водоснабжения вентилями №3 и №4, то есть, в штатном режиме эти вентили закрыты. Холодная и горячая вода циркулирует по трубам как и положено.

Теперь рассмотрим схему, когда центральное водоснабжение отключено, и горячая вода не поступает в квартиру.

Включаем в работу водонагреватель.
Для этого закрываем входной вентиль №1 на горячей воде, и открываем вентиля №3 и №4. Подаем питание 220 Вольт на водонагреватель, и ждем около 40 — 50 минут (в зависимости от емкости водонагревателя), пока вода в баке не нагреется до установленной температуры. Как вода нагрелась, пользуемся ей как обычно.

По мере использования горячей воды, столько же холодной поступает в бак, где холодная и горячая вода перемешиваются. Когда количество холодной превысит количество горячей, вода в баке станет теплой, и придется немного подождать, чтобы она нагрелась.

Теперь рассмотрим временную схему установки водонагревателя.
В этом случае нам понадобятся: 2 тройника, 2 гибких шланга для подключения воды, лента фум и вилка со шнуром. Шнура чтобы хватало до ближайшей розетки.

В первую очередь определяемся с местом установки водонагревателя. Его можно закрепить на стене, а можно просто положить на пол, или убрать куда-нибудь.
Когда определились с местом установки, измеряем длину от штуцеров водонагревателя до ближнего смесителя. Приобретаем два гибких шланга приблизительно такой же длины.

Снимаем смеситель и на его место вкручиваем тройники.

Все резьбовые соединения предварительно обматывайте лентой фум.
Делайте не более 3-х витков.

Теперь смеситель устанавливаем на место, но уже в тройник. Ну а в верхнюю часть тройника вкручиваем шланг от водонагревателя. Как видите, все просто.

Совет. Вначале соберите схему подключения к тройнику в магазине, чтобы потом не бегать и не менять не подошедшую деталь.

Когда дадут горячую воду, и если бак Вам мешает, его можно отключить и убрать до следующего раза. А в освободившееся место в тройнике вкручиваете заглушку.

Еще надо сказать про предохранительный клапан, который идет в комплекте с баком. На схемах он обозначен под №5. Это такой нужный элемент, без которого нельзя, чтобы работал водонагреватель.

Как мы знаем, вода при нагревании расширяется. А так как вода – это несжимаемая среда, то при нагревании вода будет расширяться, тем самым, создавая давление на стенки бака, а также на входную и выходную трубы. Воде же надо куда-то деваться.

Так вот, если бы не было предохранительного клапана, то при достижении определенного избыточного давления вода просто разорвала бы бак. Когда же стоит клапан, то предельно допустимое давление, создаваемое водой, сбрасывается через этот клапан.
Сам же предохранительный клапан настроен на определенное максимальное давление, при достижении которого он срабатывает. Поэтому, если заметите, что с клапана капает вода – не пугайтесь, это значит, что он сбрасывает лишнее.

4. Подаем напряжение питания на водонагреватель.

Для водонагревателя желательно протянуть отдельную линию питания 220 Вольт.

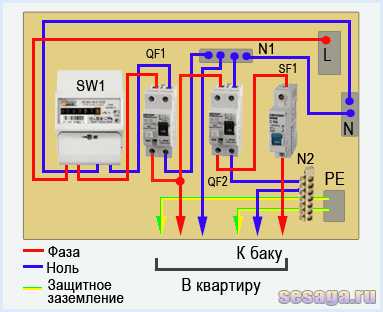

На рисунке показана часть подъездного щитка многоэтажек старой постройки (срисовал со своего). В подъездный или в свой щиток добавляются: УЗО – QF2, автоматический выключатель – SF1 и нулевая колодка N1.

Запомните. Нулевая колодка N1 никак не связана с общим нулем.

На следующем рисунке показана схема с занулением. То есть, Вы зануляетесь на корпус подъездного щитка, тем самым, образуя третий проводник, нужный для корректной работы УЗО.

Эти две схемы подключения водонагревателя используются в многоэтажках старой постройки (система TN-C). Но, какую использовать – решать Вам. У меня лично УЗО не установлено, хотя я и подумываю об этом, но пока еще не определюсь со схемой.

Обязательно прочитайте статьи: как подключить заземление и как подключить заземление. Часть 2. И только после прочтения этих статей выбирайте, по какой схеме будете подключать водонагреватель.

Ну и электрическая схема для домов современной постройки (система TN-S). Идеальное подключение. Здесь думаю тоже все понятно.

Да, чуть не забыл. Питающий кабель ведется сразу от щитка к водонагревателю, и ни в какие соединительные коробки не заводится.

Теперь Вы без проблем сможете установить и подключить водонагреватель к системе домашнего водоснабжения, а также подать на него напряжение питания 220 Вольт.
Удачи!

sesaga.ru

Установка бойлера своими руками — схема подключения, видео и фото

Наличие горячей воды в современных квартирах и частных домах давно стало нормой. Но не все спальные районы и частные постройки подключены к центральному ГВС, поэтому стремление оборудовать автономную систему горячего водоснабжения понятно. Самое простое решение проблемы — установка бойлера своими руками. Электричество есть в каждом доме, в отличие от газа, и самостоятельно установить водонагреватель не представляет сложности.

В том, чтобы самостоятельно установить накопительный или проточный электро-бойлер, нет ничего сложного.

Бойлеры делятся на накопительные и проточные водонагреватели. Эти модели имеют разный принцип работы, по-разному расходуют электроэнергию, поэтому перед монтажом совсем нелишним будет знание нюансов установки и принципов работы основных узлов бойлеров. Проточный водонагреватель греет воду, пропуская ее постоянным потоком через ТЭН. Накопительный бойлер нагревает воду, которая заранее набрана в резервуар.

В целях экономии на покупке следует также знать, что 10-15 литровый бойлер способен обслужить небольшой дачный домик, в котором нет ванны или душа, не установлена стиральная или посудомоечная машина. В доме или квартире с душевой кабинкой нужен водонагреватель с объемом резервуара до 50 литров, а для обеспечения работы ванной комнаты – 80-100 литров. Также важно место установки, а для этого вам необходимо знать габариты прибора, видеть его дизайн и разбираться в подключении.

Важные нюансы установки

Где предпочтительнее устанавливать электрический бойлер, и какие условия должны выполняться для правильной и безопасной эксплуатации прибора:

  1. К бойлеру и узлам управления прибором нужен свободный доступ для ремонта или профилактики узлов.
  2. Крепить бойлер можно только на несущую стену или перегородку, которая может выдержать двойную нагрузку по весу. Приблизительно это выглядит так – если бойлер имеет 100-литровый резервуар, то стена должна выдерживать минимум 200 кг веса.
  3. Электропроводка помещения должна выдерживать полную нагрузку, поэтому если квартира старая, проще проложить новый мощный кабель до бойлера, обязательно с проводом заземления. Как пример – для водонагревателя мощностью 2 кВт нужен медный провод сечением 2,5 мм2, или алюминиевый сечением 3,5 мм2.
  4. Водопроводные трубы должны быть в хорошем состоянии – если это условие вызывает у вас сомнения, лучше поменять трубы сразу, смонтировав металлопластиковый трубопровод.

Схема разводки труб от бойлера к приборам-потребителям.

Перед тем, как начнется установка бойлера своими руками, запаситесь необходимым инструментом и материалом:

  1. Перфоратор с буром диаметром 10 мм, рулетка, ножницы для обрезания металлопластиковых труб или болгарка.
  2. Гаечный ключ 24 х 27, 19 х 22, газовый или разводной ключ.
  3. Отвертка плоская и крестовая, плоскогубцы и кусачки.
  4. Промасленная пакля, монтажная паста или FUM лента.
  5. Вентили запорные. Один — для накопительного бойлера и 2 штуки — для проточного.
  6. Несколько тройников ½ дюйма диаметром – зависит от типа бойлера. Возможно, понадобятся переходники с ½ на ¾ дюйма.
  7. Гибкие армированные шланги.
  8. Труба металлопластиковая – длина трубопровода рассчитывается на месте.

Если нужно заменить электропроводку или проложить новую силовую линию, то нужен будет:

  1. Трехжильный кабель, гофрированный шланг.
  2. Автоматический выключатель или электрическая розетка.

Теперь можно устанавливать бойлер и монтировать трубы и запорную арматуру.

Подключение холодной воды и вывод горячей

Итаку, бойлер выбран, расходные материалы куплены, инструмент приготовлен. Самостоятельная установка бойлера не требует разрешений от коммунальных служб, составления проектов и других документальных подтверждений. На практике схема подключения бойлера к водопроводу несложная. Водонагреватель должен подключаться к водопроводу после водомера, например, в месте установки вентиля на сливном бачке унитаза. Обычно при разводке труб по квартире используется диаметр ½ дюйма. Врезку тройника для подключения бойлера нужно начинать только после перекрытия холодной воды на всю квартиру.

Схема подключения бойлера к водопроводу.

Для создания линии ГВС необходимо после вентиля установить стандартный фитинг диаметром ½ дюйма. Все фитинги, гайки и вентили имеют правую резьбу, то есть – закручивать их нужно по часовой стрелке. Для прокладки ГВС можно использовать обычные фитинги диаметром ½ дюйма или ¾ дюйма – как вам удобно, учитывая уже проложенные трубы в квартире. Практика показывает, что средний срок эксплуатации дешевых фитингов составляет 2-3 года, поэтому лучше покупать качественную арматуру. Для паковки всех резьбовых соединений используется льняная пакля в паре с монтажной пастой или FUM лента.

И паклю, и ленту FUM нужно наматывать по часовой стрелке. Пакли будет достаточно 3-4 витка, FUM ленты – 15-20 витков, лишнее выдавится при закручивании. На входном штуцере подачи холодной воды не забудьте установить обратный клапан – он должен быть в комплекте с бойлером. Клапан накручивается на муфту, а на выходной штуцер накручивается фитинг для перехода на входной трубопровод. Таким же образом ставится переходник на выход с горячей водой.

После монтажа фитингов бойлер можно подвешивать на стену и подключать трубы для холодной и горячей воды. Трубы вставляются в фитинг до конца, перед этим обрезанный конец нужно немного развальцевать. При затягивании гаек на фитинге не прикладывайте максимальных усилий, иначе гайка из цветного металла может лопнуть. При опрессовке (проверке водопровода под давлением) лучше гайки поджать позже, если обнаружится подкапывание. Для входа и на выходе бойлера используются шаровые краны, как более надежные в работе.

Подключение бойлера к электросети

Самый распространенный и недорогой провод для подключения бойлера к сети 220 вольт – медный, марки ШВВП сечением 2 х 2,5 мм. Такое сечение выдерживает нагрузку до 20 ампер. При мощности бойлера 1,2 кВт токовая нагрузка составит всего 5,45 ампер. Провод в гофрированном самозатухающем шланге крепится к стене дюбелями «быстрый монтаж» с Г-образными шпильками. Диаметр дюбелей – 10 мм, диаметр шпилек – 8 мм.

Также можно проложить провод в подготовленной штробе. Для этого нужен перфоратор с остроконечной пикой или шлифмашина с алмазным кругом. Для облегчения штробления можно использовать стыки бетонных плит. Провод сечением 2 х 2,5 мм прокладывается от места установки бойлера до автомата, а от него – до счетчика.

Прежде, чем проводить подключение бойлера к электросети, обязательно отключите электричество в квартире или в доме. Провод, который подходит к бойлеру, подключается к специальным клеммам в бойлере при помощи крестовой отвертки. Накопительный бойлер часто комплектуется термостатом, поэтому водонагреватели в таком исполнении экономичнее и надежнее в эксплуатации.

Схема подключения бойлера к электросети.

Внимание!

После присоединения провода к автомату или пробкам включать питание не нужно, так как предстоит еще заделать штробу штукатуркой.


Теперь можно начинать пуско-наладочные работы. Сначала резервуар бойлера наполняется водой из холодного водопровода – откройте шаровый кран после тройника на сливном бачке. Затем сразу откройте кран на линии ГВС, чтобы воздух из бойлера уходил, освобождая место под воду. Также откройте смеситель или кран для горячей воды – на кухне или в ванной комнате.

После заполнения резервуара из смесителя пойдет вода – можно его закрывать. Бойлер наполнился, вода в нем создает небольшое давление, поэтому подождите 0,3-2 часа и проверьте все соединения на протечку воды. При появлении капель на стыках подожмите гайки на фитингах.

<h3>Стационарная или временная установка?</h3>

Бойлер проточного типа, в силу своей мобильности, можно подключать не только стационарно, но и временно. Временное подключение воды можно выполнить, используя обычный душевой шланг. В входную трубу с холодной водой врезается тройник, к которому через фитинг подключается гибкий шланг. Перед тройником, как для временного, так и для стационарного подключения, врезается вентиль.

Важно!

Чтобы ТЭН водонагревателя не перегорел, не подавайте на него напряжение без воды в трубах. Включать бойлер можно только после проверки и наличия воды в кране.


Стационарное подключение проточного водонагревателя с ТЭНом – это схема с одновременной подачей холодной и отбором горячей воды. Такая схема монтируется параллельно с системой квартирного водоснабжения. При стационарном подключении тройники (2 шт) врезаются в трубу и на каждом тройнике устанавливается вентиль.

Проточный электрический водонагреватель.

Такая схема позволит исключить в случае необходимости проточный нагреватель их водопровода полностью. Труба с холодной водой подводится к ТЭНу, а горячая вода через гибкий армированный шланг или металлопластиковую трубу подсоединяется к с запорному вентилю.

Внимание!

Если проточный бойлер устанавливается в многоквартирном доме, то, подключая его стационарно, перекройте сначала общий стояк, чтобы горячая вода не попала в водопровод соседних квартир.


Бойлер проточного типа не всегда нравится потребителям, так как горячая вода в нем вырабатывается не постоянно, а по мере надобности. К тому же для нагрева воды после открывания крана или смесителя должно пройти 2-3 минуты, пока не потечет горячая вода. Но такой бойлер легче в установке, и его всегда можно заменить на стационарную накопительную модель.

otopleniesam.ru

Схема подключения бойлера (э/м) своими руками: как правильно сделать?

Схема подключения бойлера очень важна, так как только при правильном подключении бойлера он порадует вас безотказной, и долговечной работай.

Подключение бойлера можно выполнит самостоятельно, но следует учесть все тонкости и нюансы подключения как к водопроводу, так и к электросети.

Известно, что при отсутствии газа. Самым простым решением обеспечением горячей водой является электробойлер.

В этой статье рассказ о его установке и подключении электро и монтажной схемы, а также есть видео пояснение.

Монтаж бойлера

Установку бойлера необходимо выполнять в таком месте, где он будет меньше всего мешать: например, в углу над унитазом.

  1. Определившись с местом установки бойлера, высверливаем в стене два отверстия, забиваем в них два дюбеля и вкручиваем кронштейны.
  2. Вешаем бойлер на кронштейны.
  3. Врезаемся в водопровод.
  4. Устанавливаем запорный (аварийный) кран.
  5. Монтируем фильтр воды с картриджем 5 мк, можно 1 мк, но он
    требует более частой замены.
  6. Ставим тройник, ведем отводку к крану с холодной водой. Следующая отводка идет к бойлеру с установкой второго запорного (аварийного) крана, последующим подсоединением к заранее установленному на бойлере клапану избыточного давления с подсоединенной к нему цангой.
  7. Краны «А» и «Б» — служат для слива воды из бойлера для профилактических работ. Замены нагревательного элемента, например. Да и при отключении водопровода, что бывает, 80 – 100 л воды будут кстати. Чтобы слив работал, кранов должно быть именно два. Для этого открываем кран «Б» — сбрасываем давление, затем открываем кран «А» (можно использовать кран Маевского) для подачи воздуха и нейтрализации трубного гидразатвора.
    Все — получаем воду из крана «Б».
  8. От цанги, подсоединенной к выходу горячей воды, делаем нужную нам разводку.
  9. По ходу прокладки труб высверливаем отверстия для установки крепежных клипс.
  10. Электричество подводим изолированным проводом.
  11. Подключаем заземление.

Важно!

Электробойлер обязательно должен быть подключен к сети через двойной, спаренный  автоматический выключатель. Электросхема подключения бойлера находящаяся внизу предназначена для квартиры (смотрите защитное зануление), частный сектор должен быть оборудован заземляющим контуром. Сейчас установка водонагревателя не обходится без УЗО.

к оглавлению ↑

Схемы подключения бойлера:

к оглавлению ↑

Электросхема подключения бойлера

Увеличить рис.

к оглавлению ↑

Электросхема подключения бойлера с элементами защиты

Увеличить рис.

к оглавлению ↑

Монтажная схема подключения бойлера

На рисунке представлен монтаж бойлера к водопроводу, как видно для нагрева холодной воды используется ТЭН, а раздача горячей воды, подключенным потребителям, осуществляется   параллельно .

Увеличить рис.

к оглавлению ↑

Фото пример подключения бойлера к водопроводной сети


На фото, вы наглядно видите, как подключается бойлер к водопроводу.

Монтаж бойлера, схема подключения бойлера — видео пояснение:

Электроподключение бойлера — видео пояснение:

Вы ознакомились с основными понятиями установки водонагревателя (бойлера) и как оптимально провести его монтаж.

Удачного, вам монтажа!

Евгений Новиков

Эксперт проекта Masstter.com

Статья помогла вам?

Дайте нам об этом знать — поставьте оценку

Загрузка…

masstter.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
