Теплица из поликарбоната своими руками: фундамент, сборка, обогрев. Видео

Проблемы — двигатель прогресса? Я бы и не задумывалась о строительстве теплицы из поликарбоната своими руками, если бы не случилась неприятность. В прошлом году все мои тщательно выпестованные в открытом грунте помидорчики погибли от июньского заморозка. Да, бывают аномалии в природе. Вот тогда-то я и задумалась о создании на даче уютного и теплого «дома» для своих помидоров, огурцов и других вкусностей))

Сооружаем теплицу из поликарбоната своими руками

Мне очень понравились парники и теплицы из поликарбоната: симпатичные, прочные и весьма долговечные. Да и пластик (из которого, собственно, и состоит поликарбонат) не столь хрупок, как стекло, но достаточно прозрачен. К тому же он не идёт ни в какое сравнение с полиэтиленовой пленкой, которую каждый год нужно натягивать заново.

Покупать готовую теплицу, заказывать строительство фундамента под нее, делать монтаж (привлекая специалистов) для нас дороговато. Поэтому мы решили сами соорудить скромную тепличку. Я написала небольшую шпаргалку о том, как нужно правильно строить теплицы из поликарбоната своими руками. Вдруг и вам пригодится))

Ads by

Проверяем качество поликарбоната

Важно проверить качество поликарбоната самостоятельно, не полагаясь на заверения продавца. Для этого вооружитесь штангенциркулем, и прямо в магазине замерьте толщину поликарбонатного листа. Если она менее 4 мм — не берите, тепличка из такого материала долго не прослужит.

Не доверяйте заверениям продавца, проверяйте качество поликарбоната лично фото сайта sekret-inter.ru

Если есть возможность, взвесьте стандартный лист поликарбоната (600×210 см). Если его вес меньше 10 кг — не покупайте, это облегченный вариант, дешевый и не особо качественный.

А далее — все как обычно при строительстве: начинаем с фундамента. Надеюсь, с солнечным местечком для теплицы вы уже определились))

Фундамент для теплицы из поликарбоната

Есть разные виды фундамента для теплиц: деревянные, каменные, кирпичные, ленточные… Давайте я вкратце расскажу вам о наиболее популярных и простых в строительстве: фундаментах из бруса и из кирпича.

Фундамент из бруса

Самый простой и бюджетный вариант — сделать основание для теплицы из бруса сечением 50×50 мм или больше. Соорудить фундамент из бруса очень просто. На ровную, хорошо утрамбованную площадку устанавливают опоры по размеру теплицы, на них крепят брус. А как это сделать, хорошо показано на этой фотографии:

Сделать своими руками фундамент из бруса очень просто фото сайта ogorodsadovod.com

Сразу хочу отметить, что брус нужно тщательно обработать защитным составом, можно покрыть олифой 2-3 раза. Но даже после такой обработки он прослужит не более 10 лет.

Фундамент из кирпича

Теперь давайте рассмотрим создание более долговечного фундамента под тепличку — кирпичного, который послужит вам верой и правдой более 50 лет. Кирпич укладывается на небольшую подушку из цемента или бетона. Кладка делается в несколько рядов. Количество рядов зависит от объема теплички. Тут «включите голову» и прикиньте сами, сколько рядков кирпичей нужно положить, дабы фундамент выдержал вес теплицы. Под стандартную тепличку 3 м х 6 м вполне хватит 2-3 ряда кирпича, а как это сделать, наглядно представлено на фото:

Но, какой бы фундамент вы ни сооружали, обязательно вмонтируйте в него крепления для тепличного каркаса. В роли крепления может выступить любая прочная арматура, фабричные металлические уголки и прочие металлические конструкции. К ним приваривается металлический каркас под теплицу. А если вы делаете не металлический каркас, а деревянный, то для крепления можно использовать толстый брус.

Сборка теплицы из поликарбоната

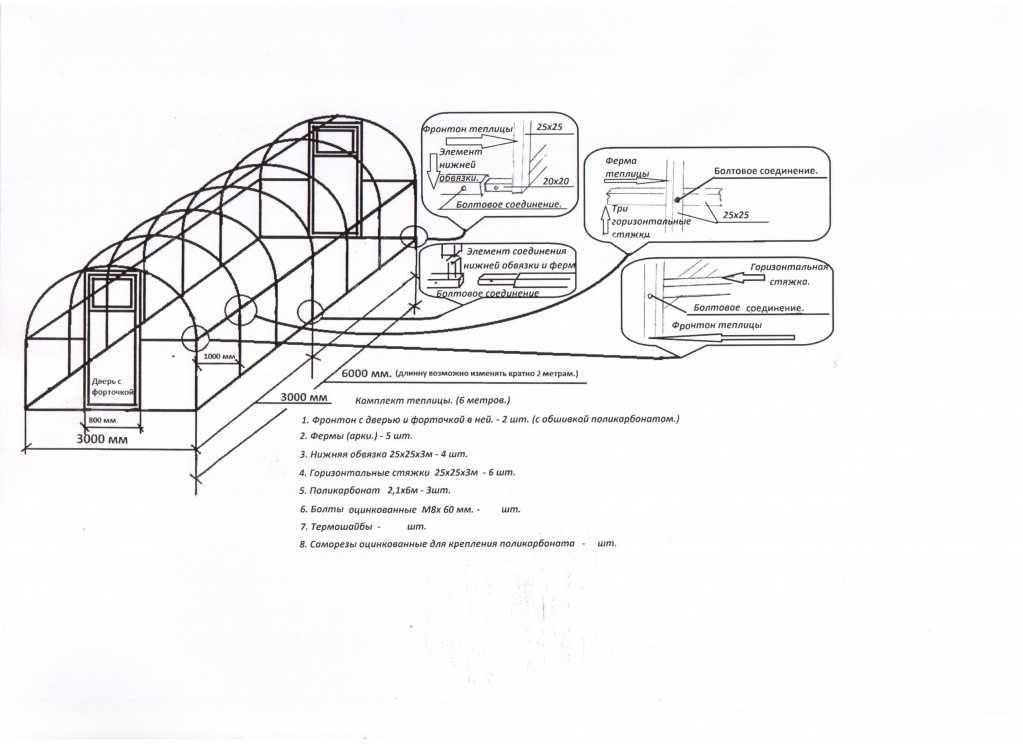

Надеюсь, размеры «домика» для овощей вы продумали заранее. Спроектировали схему в масштабе на миллиметровой бумаге. Наметили на ней места для двери и форточки для проветривания. Как могут выглядеть подобные схемы, представлено на этих фото:

Схема теплицы из поликарбоната фото сайта remontick. ru

Теперь, согласно составленной вами схеме, нужно смонтировать металлический каркас, на который вы станете крепить поликарбонатные листы.

Монтируем каркас

Для этих целей используется металлическая труба размером 20×40×2 мм (можно взять и другие размеры, но самый распространенный — этот). Если вы станете монтировать профиль самостоятельно, вам понадобится инструмент: болгарка или пила по металлу, а также сварочный аппарат для соединения углов конструкции. Если резка и сварка металла для вас проблематична, можно заказать каркас в любой мастерской, специализирующейся на изготовлении металлоизделий. В любом случае это обойдётся дешевле, нежели покупать и монтировать полностью готовую теплицу.

Шаг между элементами обрешетки теплицы должен быть минимальным (не более 50×50 см), так вся конструкция будет более прочной. Кроме того, вполне возможно построить каркас для теплицы из бруса или досок. Но, как я уже говорила — подобная теплица прослужит вам не более 10 лет.

Сборка теплицы из поликарбоната

Итак, металлический каркас готов и установлен на фундамент. Теперь крепим к профилю листы поликарбоната при помощи шурупов-саморезов. А для более эстетичного вида и устранения возможных микросквознячков, листы можно «посадить» на специальные термошайбы. Вот такие:

Термошайба для крепления поликарбоната фото сайта 4geo.ru

Листы поликарбоната укладывают на каркас внахлест (с перекрытием 6-8 см), герметично скрепляют сверху алюминиевой самоклеящейся лентой или лентой из оцинкованной стали. А внутренняя часть соединений укрепляется специальной перфорированной лентой, которая обеспечивает сток конденсата и препятствует появлению в тепличке пыли и сквозняков. Натяжение лент нужно будет отрегулировать, используя гайки и болты. В итоге у вас может получиться вот такая симпатичная теплица из поликарбоната своими руками:

Теплица из поликарбоната фото сайта mydesignclub.info

Или такая:

Симпатичная маленькая теплица из поликарбоната фото сайта pd. by

Теплицу мы поставили, теперь самое время подумать об обогреве.

Обогрев теплицы

Рачительным дачникам, которые высаживают рассаду в марте, дабы уже в начале июня наслаждаться свеженьким урожаем, следует позаботиться о качественном отоплении теплицы. Для этих целей идеально подойдет технический обогрев вкупе с биотопливом (конским навозом или компостом, который закладывается на днища тепличных коробов, хорошо уплотняется и выделяет тепло, перепревая). А для технического отопления теплицы следует проложить коммуникации от теплицы к общей отопительной системе дачного дома. Отопительные конвекторы нужно расположить по периметру каркаса теплицы и закольцевать между собой.

Если сделать подобное отопление проблематично, можно построить простую тепличную печку с горизонтальными трубами, проложенными по периметру теплицы (под стеллажами) и имеющими отвод на улицу. Подобная печка может быть вот такой:

А печной  дымоход можно вывести так:

Вывод дымохода от тепличной печи фото сайта teplica-exp. ru

А вот видео сборки теплицы из поликарбоната:

Мы с вами рассмотрели, как сделать теплицу из поликарбоната своими руками. Как видите, дело это непростое, несколько затратное и весьма хлопотное. Но ведь строим для себя, не так ли? Значит, стоит постараться и создать удобный дом для овощей, который ежегодно станет радовать нас отличным урожаем)

Читайте также:

• Особенности и преимущества теплиц из сотового поликарбоната
• Идеальная теплица: какая она и как не ошибиться, выбирая ее?
• Как я теплицу выбирала
• Как сделать теплицу из подручных материалов
• Теплицы на даче своими руками

как сделать, чертежи, проекты, схема, этапы строительства (15 фото)

Теплица является необходимой постройкой для каждого дачника, который желает иметь хороший и обильный урожай в течение всего года. Мы уже говорили о том, какие виды тепличных сооружений возможны на территории садового участка и как их правильно разместить, рассматривали виды теплиц и типы их каркасов. Теперь же мы рассмотрим теплицы из поликарбоната – грамотные и практичные конструкции, при помощи которых вы увеличите качество урожая овощных культур.

Содержание

• 1 Как построить поликарбонатную теплицу самостоятельно
• 2 Схема теплицы из сотового поликарбоната
• 3 Видео о строительстве теплицы из сотового поликарбоната
• 4 Какой поликарбонат выбрать
• 5 Поликарбонатные теплицы своими руками (20 фото)

Как построить поликарбонатную теплицу самостоятельно

Начинать всегда следует с места расположения конструкции. Об этом мы писали в наших предыдущих публикациях. Следующим пунктом в алгоритме работы является проект – у нас это чертеж постройки и подробная смета на материалы.

Приводить пример расчета материалов и цен, не зная размеров, площади, высоты, характеристик материала и прочих данных, будет не совсем корректно, поэтому составление чертежа и сметы мы оставим каждому читателю индивидуально. Если же у вас возникнут трудности с подсчетом материалов и расходников, вы всегда можете спросить рекомендации на месте покупки, просто показав чертеж. Опытные продавцы быстро произведут подсчет. Далее же у нас следует заливка фундамента под теплицу.

Фундамент строения

Под теплицу из поликарбоната фундамент необходим в обязательном порядке. Делается он для того, чтобы тяжелая конструкция и накрытие не проседали в землю, – это может разрушить постройку.

По собственному чертежу определяете форму теплицы. Чаще всего это прямоугольник 3 х 6 м, высотой до 2,5 м – вот по периметру 3 х 6 м вам и необходимо залить фундамент. Всё как обычно: стандартная под такие размеры глубина, ширина фундамента, прокладка “подушки” и заливка. Можете, конечно, и армировать фундамент – это увеличит его прочность и устойчивость теплицы. А если вы задумали конструкцию размерами побольше и усиленную, то армирование фундамента и вывод рей наружу вообще обязательны.

Монтаж каркаса парника

Монтаж начинается с установки на фундамент несущего каркаса. Это может быть сталь, алюминий или монтажный профиль. Лучше всего установить каркас более сложный и прочный, рассчитанный на больший вес, чтобы перестраховаться.

Помните, что после основных несущих частей конструкции необходимо предусмотреть также и ребра жесткости, которые можно закрепить на обыкновенные саморезы. Обязательно предусмотрите в каркасе двери и форточку напротив – это нужно для проветривания теплицы в будущем. Шаг между обрешеткой должен быть минимальным, это обеспечит дополнительную надежность и однородность конструкции.

Раскрой поликарбоната и установка на каркас

Определив размеры сооружения, залив фундамент и установив на него каркас, следует заняться накрытием теплицы. Процесс это трудоемкий, но не очень сложный, особенно если всё делать по инструкции. Такой инструкцией можно считать и нашу статью, которая отражает алгоритм создания теплицы.

При порезке выбранного для накрытия материала следует обязательно учитывать его стандартный размер. Это поможет немного сэкономить на отходах и остатках панелей. Раскроить поликарбонатные листы можно при помощи циркулярной пилы или электролобзика, предварительно размерив.

После порезки разметьте крепления и просверлите монтажные отверстия. Далее можно начинать установку.

Сборка конструкции происходит путем закрепления на каркасе специальных профилей и самих панелей поликарбоната. Для этого используются крепления с уплотнителями, термошайбами и крышками термошайбы. Саморезы подбираются на несколько миллиметров большего диаметра, нежели монтажное отверстие. После плотной установки панелей и частей панели на каркас требуется обеспечить герметичность и теплоизоляцию. Сделать это возможно при помощи специальной самоклеящейся и перфорированной ленты, которая имеется в продаже в любом строительном магазине.

Схема теплицы из сотового поликарбоната
