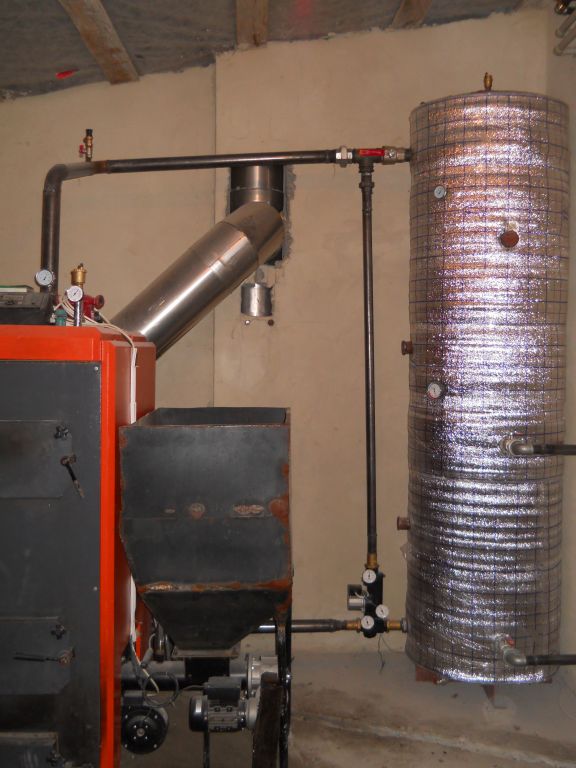

Теплоаккумулятор для твердотопливного котла своими руками

Твердотопливные котлы используются при отоплении дома, поскольку они хороши в качестве альтернативы газовым, когда нет газопровода. Но эффективность твердотопливной системы отопления невелика. Положение можно исправить, смонтировав теплоаккумулятор для котла.

Содержание

  • 1 Что такое теплоаккумулятор?

  • 2 Как сделать теплоаккумулятор для твердотопливного котла из бочки

    • 2.1 Что нужно взять

    • 2.2 Пошаговое изготовление своими руками

    • 2.3 Ещё несколько замечаний

  • 3 Видео: полезная информация об агрегате

Что такое теплоаккумулятор?

О том, как смонтировать теплоаккумулятор, мы и расскажем в следующих строках. Однако поначалу давайте разберёмся, что представляет собой описываемый агрегат, предназначенный для твердотопливного котла. Всё просто: это ёмкость, сберегающая тепловую энергию котла за счёт сбора определённого количества теплоносителя. Установка такого элемента системы решает сразу несколько задач:

По сути, устройство описываемой ёмкости несложное, при желании легко изготовить теплоаккумулятор исключительно своими руками. Его конструкция, собственно, включает такие элементы:

  • сама ёмкость,
  • утеплитель всего корпуса,
  • входной патрубок-ввод,
  • выходной патрубок-вывод,
  • внутренние змеевики.

Последний элемент — змеевик — имеется, в основном, у покупных тепловых аккумуляторов, изготавливаемых на производстве. То есть, у такого оборудования теплоноситель курсирует по многочисленным трубчатым змеевикам внутри сухой ёмкости. А теплоаккумулятор, который легко сделать своими руками — это просто пустотелый бак без змеевиков. Именно внутри этой ёмкости и хранится собранный теплоноситель. Из данных строк ясно, что существует два вида описываемых агрегатов:

  • ёмкость со змеевиками внутри, предназначенными для сбережения теплового агента,
  • простейший теплоаккумулятор в виде бочки для сбережения теплоносителя.

Теперь должен быть понятен принцип работы аккумулирующего агрегата для твердотопливного котла. При работе оборудования на жёстком горючем теплоаккумулятор пополняется горячей водой. При отключении котла, эта вода подпитывает систему отопления.

Также легко выявить преимущества и недостатки двух указанных нами видов сберегающих устройств. Если тепловой аккумулятор выполнен со змеевиками, то

  • увеличивается период сохранности тепла,
  • увеличивается общая эффективность системы,
  • однако, такой агрегат невозможно сделать в домашних условиях.

Если же тепловой аккумулятор выполнен без змеевиков, по принципу хранения теплоносителя в бочке, то

  • он очень легко изготавливается своими руками, достаточно иметь минимум средств и подходящую ёмкость,
  • но у него небольшой КПД.

Далее рассмотрим, как сделать такой теплоаккумулятор для твердотопливного котла из простого металлического цилиндра.

Как сделать теплоаккумулятор для твердотопливного котла из бочки

Предварительно необходимо рассчитать объем требуемой ёмкости и сделать чертёж. На чертеже нужно изобразить стандартную бочку, в которую входит два трубопровода. Один из них транспортирует теплоноситель от теплообменника котла, а второй переправляет горячую воду к радиаторам отопления. Остаётся лишь посчитать габариты бочки, точнее, её объём. Зная объём, легко определить диаметр и высоту по справочным данным.

Если вам необходимо вычислить объём ёмкости, зная высоту и один из следующих параметров: радиус, диаметр или площадь основания, то удобнее всего воспользоваться калькулятором, производящим расчёт в режиме онлайн. Найти его можно здесь: https://calcsoft.ru/obyom-cilindra

Начнём расчёт. Предположим, наш тепловой генератор на твёрдом топливе полностью бездействует ночью на протяжении 4 часов (после остывания), а площадь нашего небольшого дачного дома 30 кв. м. Следовательно, бочка должна отдавать в час примерно одну десятую площади — 3 кВт. Итого, 12 кВт за ночь. При этом разницу температур бочки и отопления примем максимум 40 градусов (скажем, если в ёмкости вода нагрета до 90, то в радиаторах — хотя бы до 50).

Согласно школьному курсу физики, m=Q/Ct, где

  • Q — вся тепловая энергия, у нас это 12 кВт,
  • С — удельная теплоёмкость агента, то есть воды, равная 0,0012 кВт/кг х гр. Цельсия,
  • t — разница температур.

Получаем по этой формуле: m = 12/0,0012х40 = 250 кг. Таким образом, можно принять объем воды равный 250 литров. Выходит, в качестве теплоаккумулятора для твердотопливного котла при заданных условиях нам подойдёт металлическая бочка на 250 литров. Примерные размеры такой бочки — 600х900 мм. То есть диаметр равен 0,6 м., а высота (длина) — 0,9 м.

Что нужно взять

Для процесса изготовления нашего теплоаккумулятора необходимо заготовить следующие материалы и инструменты.

  • Обычная металлическая бочка, её можно купить в магазине,
  • сварочный аппарат с маской и электродами,
  • электроинструмент типа «болгарки» и диски шлифовальные и отрезные, дрель и свёрла, коронка по металлу.
  • два стандартных стальных патрубка для отопления, каждый с резьбой на конце, обычно на 3/4 дюйма,
  • минвата.

Начать процедуру лучше при участии помощника. Кроме того, должен быть уже готов чертёж.

Чертёж теплоаккумулятора

Пошаговое изготовление своими руками

  1. Предварительно бочку тщательно зачищают изнутри. Это нужно для исключения постоянного загрязнения теплоносителя ржавчиной и окалиной. Зачистку можно сделать с помощью болгарки и шлифовальных кругов.

    Зачищенные изнутри бочки

  2. Далее, необходимо просверлить два отверстия — входное и выходное, под диаметр патрубков подачи. Для этого сначала применяют дрель со сверлом по металлу, а затем лучше использовать коронку.
  3. Далее, внутрь полученных отверстий тщательно вваривают патрубки для входа и выхода теплоносителя, то есть, прогретой воды. На этих патрубках должна быть нарезана резьба на концах, которые не приваривают. Позже посредством этой резьбы будут прикручиваться шаровые краны для врезки в общую систему отопления.
  4. После этого очень добросовестно приваривают верхнюю крышку. Все сварные швы должны получиться герметичными во избежание протечек.
  5. Наконец, утепляют теплоаккумулятор снаружи минватой, для этого оборачивают бочку пластами минваты, после чего тщательно стягивают эти пласты, обернувшие бочку, кольцами из металлической крепёжной ленты.
  6. Нам остаётся вмонтировать узел в систему посредством шаровых кранов. Теплоаккумулятор должен располагаться сразу после котла, причём по уровню — выше радиаторов, чтобы тепловой агент хорошо их пополнял из нашей ёмкости.

Это важно знать! Нельзя использовать пластиковую бочку. Она не способна выдержать рабочую температуру теплового агента, достигающую 90 градусов Цельсия. Стенки такой бочки во время работы в системе просто начнут плавиться. Исключение могут составить пластиковые ёмкости, на которых указана производителем максимальная температура содержимого выше 90 градусов. Но в этом случае ещё нужно решить, как приделать патрубки.

Ещё несколько замечаний

Вот мы и сделали простой теплоаккумулятор для небольшой системы отопления. Как итог — ещё несколько важных замечаний. Для нашего примера необходимый объём бочки получился 250 литров. Однако когда дом большой, может понадобиться накопитель гораздо большего размера. В таком случае лучше будет сварить кубический короб. К тому же, его легче утеплить специальными материалами.

Некоторые умельцы используют для такого варианта стандартный, так называемый европейский, куб объёмом 1000 литров. Он продаётся во многих магазинах. Но здесь нужно помнить, что он пластиковый. Как правило, максимальная температура воды, которую выдерживает «еврокуб», равна 70 градусам по Цельсию, если в маркировке не указано иное. Так что использовать данную ёмкость в системе отопления просто опасно.

И ещё об утеплителе. Пенопласт — это идеальный вариант для кубического короба из металла. Дело в том, что данный утеплитель легко клеить к стенкам. Минвата больше подойдёт для обычной бочки, но нужно будет придумывать, как её закреплять, ведь описанный нами метод с металлическими кольцами не обязателен к применению.

Видео: полезная информация об агрегате

Итак, мы описали простой способ создания аккумулирующей ёмкости для отопления. В процессе самостоятельного изготовления такого агрегата возможны самостоятельные коррективы в описанной технологии.

  • Автор: Владимир Молотилов
