схема теплового узла, принцип работы и устройство

Одной из ключевых частей теплотрассы является тепловой узел. Схема теплового узла, устройство и принцип действия могут показаться новичку чем-то непонятным, но обладая минимальными знаниями, можно полностью разобраться в этих тонкостях, что поможет в будущем обустроить высокоэффективную отопительную магистраль. В первую очередь следует рассмотреть базовые моменты.

Содержание

Общая информация
Устройство системы и требования к монтажу
Модели на базе теплообменника
Элеваторные узлы
Основные неполадки
Распределительный пункт
Сферы применения и предназначение

Тепловой пункт расположен у входа теплотрассы в помещение. Основная его задача заключается в изменении рабочих параметров жидкости-теплоносителя, а если быть точным — в снижении температуры и давления воды перед ее попаданием в радиатор или конвектор. Такой процесс необходим не только для повышения безопасности жильцов и предотвращения возможного обжигания при контакте с батареей, но и для увеличения эксплуатационных сроков всего оборудования.

Функция незаменима в тех случаях, если в здании имеются полипропиленовые или металлопластиковые трубы.

В соответствующей документации указаны регламентированные режимы работы подобных узлов. Они указывают на верхний и нижний порог температур, до которых может прогреваться теплоноситель. Также согласно современным стандартам на каждом узле должен присутствовать датчик тепла, определяющий текущие показатели жидкости, с которой работает теплоузел.

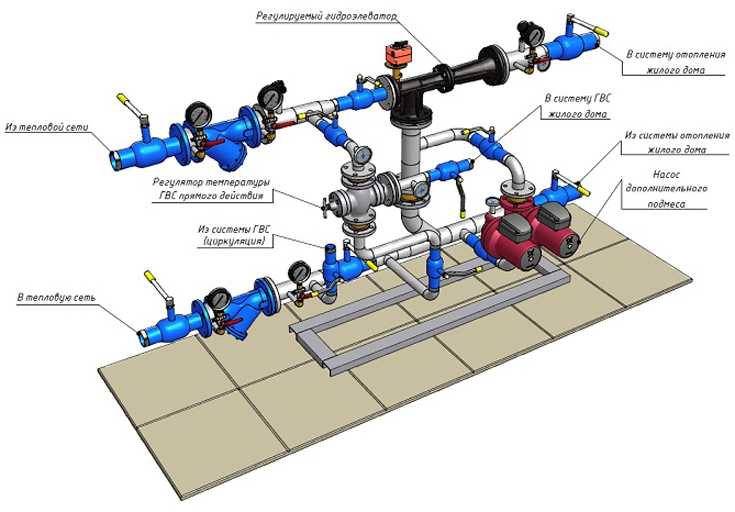

Схема, принцип работы и устройство теплового оборудования могут зависеть от нескольких особенностей, включая проект, который создавался с учетом индивидуальных требований заказчиков. Среди существующих типов тепловых узлов, особым спросом пользуются модели на основе элеватора. Такая схема характеризуется особой простотой и доступностью, но с ее помощью нельзя менять температуру жидкости в трубах, что доставляет потребителю массу неудобств. Главная проблема — чрезмерный расход тепловых ресурсов при временных оттепелях во время отопления.

В системе тепловых узлов на основе элеватора может присутствовать редуктор пониженного давления, который расположен непосредственно перед элеватором. Сам элеватор осуществляет подмешивание остывшей жидкости из обратной трубы к прогретому теплоносителю, достигшему подающего контура.

Принцип действия узла базируется на создании разряжения в месте выхода, что существенно снижает давление воды и запускает процесс смешивания.

Устройство системы и требования к монтажу

Устройство теплового узла подразумевает массу составляющих, которые взаимозависимы и функционируют для одной общей цели.

В числе основных элементов системы:

1. Запорная арматура.
2. Тепловой счетчик.
3. Грязевик.
4. Датчик расхода теплоносителя.
5. Тепловой датчик обратного трубопровода.
6. Дополнительное оборудование.

В зависимости от индивидуальных особенностей объекта система может оснащаться дополнительными датчиками и другими узлами. Что касается монтажа, то он должен выполняться с учетом определенных правил и требований:

1. Установка схемы должна происходить непосредственно у границ раздела балансовой принадлежности.
2. Использовать теплоноситель из общей коммунальной системы для индивидуальных нужд категорически запрещено.
3. Для контроля среднечасовых и среднесуточных показателей необходимо учитывать рабочие свойства учетного оборудования.

4. Любые датчики и учетные устройства фиксируются на трубопроводе «обратки».

Модели на базе теплообменника

Существует еще одна разновидность теплового узла частного дома — на основе теплообменника. В таком случае к устройству присоединен специальный теплообменник, который разделяет жидкость из теплотрассы от жидкости в помещении. Подобная функция необходима для дополнительной подготовки теплоносителя с помощью различных присадок и фильтрующих устройств. Схема расширяет возможности в регулировке давления и температурного режима теплоносителя внутри здания. Таким образом затраты на отопление постройки существенно снижаются.

Для подмешивания воды с разной температурой необходимо использовать термостатические клапаны. Подобные системы нормально взаимодействуют с радиаторами из алюминия, но чтобы последние прослужили максимально долго, необходимо тщательно выбирать теплоноситель, отказываясь от низкокачественного сырья. Конечно же, уследить за качеством жидкости проблематично, поэтому лучше отказаться от этого материала, отдав предпочтение биметаллическим или чугунным радиаторам.

Схема подключения ГВС подразумевает использование теплообменника. Такой метод обеспечивает массу плюсов, включая:

1. Возможность регулирования температуры воды.
2. Возможность изменения давления горячего теплоносителя.

К сожалению, многие управляющие компании не следят за температурой теплоносителя, а иногда даже занижают ее на несколько градусов. Среднестатистический потребитель практически не заметит такие изменения, но в масштабах целого дома — это экономия внушительных сумм денежных средств.

Элеваторные узлы

В многоквартирных и многоэтажных помещениях, административных постройках и других объектах с большой площадью задействуются высокоэффективные ТЭЦ или мощные котельные. В частных коттеджах и небольших домах используются простые автономные системы, которые работают по понятному принципу.

Однако даже с такими установками возникают определенные проблемы, из-за которых становится проблематично проводить настройку или изменение рабочих параметров.

А в больших котельных или ТЭЦ схемы такого оборудования гораздо сложнее и крупнее. От центральной трубы расходится масса ответвлений к каждому потребителю. При этом в каждом из них присутствует разное давление, а объемы потребляемого тепла существенно отличаются. Протяженность магистрали бывает разной, поэтому систему нужно проектировать правильно, чтобы самая отдаленная точка получала нужный объем тепловой энергии.

Разница давлений теплоносителя нужна для нормального продвижения теплоносителя по контуру, т. е. оно является естественной альтернативой для насосного оборудования. На этапе проектирования системы необходимо соблюдать установленную схему, иначе повысится риск разбалансировки при изменении объемов потребляемого тепла.

Более того, сильная разветвленность оборудования не должна нарушать эффективность теплоснабжения. Для обеспечения стабильной работы ЦОС (централизованной отопительной системы) нужно оборудовать в каждом помещении персональный элеваторный узел или специальный автоматизированный блок управления.

Конструкции по-особому удобны для всех многоквартирных домов. И если кто-то считает, что можно не использовать такой узел, заменяя его естественной подачей воды с чуть меньшей температурой, то это — глубокое заблуждение, т. к. при отсутствии элеваторного узла появится необходимость увеличить диаметр магистралей для подачи менее горячего теплоносителя. При наличии такой детали появится возможность добавлять в подающую жидкость определенное количество теплоносителя из обратного контура, который уже достаточно остыл.

Тем не менее, есть мнение, что применение элеваторного узла — старый метод, ведь на рынке уже имеются более прогрессивные решения, а именно:

1. смеситель с 3-ходовым клапаном;
2. пластинчатый теплообменник.

Основные неполадки

К сожалению, даже такое незамысловатое устройство, как элеваторный узел, подвергается различным сбоям и неполадкам. Для определения неисправности необходимо проанализировать показания манометров в контрольных точках.

Одной из ключевых причин повреждения элеваторного узла является большое скопление мусора в трубопроводах. Зачастую этим мусором является грязь и твердые частички в воде. При резком снижении давления в отопительной системе чуть дальше грязевика нужно провести очистку этого резервуара. Грязь сбрасывают с помощью спускных каналов, после чего обслуживают сетки и внутренние поверхности конструкции.

При скачках давления необходимо проверить систему на наличие коррозийных процессов или мусора. Также проблему может вызывать разрушение сопла, в результате чего уровень давления станет слишком высоким.

Еще в работе элеваторных узлов встречаются такие явления, при которых давление начинает расти невероятными темпами, а манометры до и после грязевика отображают одинаковое значение. Если это так, необходимо провести комплексную очистку грязевика обратного контура. Для этого следует открыть краны, очистить сетку и избавиться от всех загрязнений внутри.

Если размеры сопла изменились из-за коррозийных процессов, возможно, произошло вертикальное разрегулирование отопительного контура. В таком случае нижние радиаторы будут прогреваться достаточно хорошо, а верхние останутся холодными. Для устранения неисправности нужно заменить сопло.

Распределительный пункт

Опытные инженеры и теплотехники рекомендуют задействовать один из трех режимов работы котельной установки. Такие рекомендации создавались с учетом теоретических данных и математических вычислений, а также были подтверждены многолетним практическим опытом. Каждый из выбранного режима гарантирует высокоэффективную передачу тепла с низким уровнем потерь. При этом на показатели КПД не влияет даже большая протяженность магистрали.

Эти режимы отличаются друг от друга разным соотношением температуры на подающем контуре и обратном:

1. 150/70 градусов Цельсия.
2. 130/70 градусов Цельсия.
3. 95/70 градусов Цельсия.

При выборе оптимального соотношения важно учитывать несколько факторов, включая региональные особенности и среднестатистическую величину зимней температуры воздуха.

Если речь идет об отоплении частного дома, лучше отказаться от использования двух первых режимов, которые подразумевают прогрев теплоносителя до 150 и 130 градусов Цельсия. При таких температурах появляется вероятность получения опасных ожогов и других последствий от разгерметизации.

Как известно, жидкость в трубопроводной магистрали разогрета до таких температур, которые превышают точку кипения. Однако она никогда не закипает, что обусловлено соответствующим давлением. При необходимости подобрать оптимальный режим для частной постройки, нужно снизить давление и температуру, для чего и используется элеваторный узел. Сам элемент представляет собой специальное теплотехническое оборудование, которое находится в распределительном пункте.

Сферы применения и предназначение

Разобравшись со схемой теплоузла отопления, можно переходить непосредственно к монтажным работам. Как известно, такие установки зачастую используются в многоквартирных помещениях, которые подключены к общей коммунальной отопительной системе.

Тепловые узлы предназначаются для таких задач:

1. Проверки и изменения рабочих свойств теплоносителя и теплового потенциала.
2. Мониторинга текущего состояния систем отопления.
3. Мониторинга и записи основных показателей теплоносителя — текущей температуры, давления и объема.
4. Проведения денежных расчетов и составления оптимального плана расходов энергии.

Обустраивая отопительную систему в помещении, нужно понимать, что центральное отопление требует определенных затрат. Если речь идет о многоквартирном здании, то все расходы разделяются на жильцов. Но иногда они бывают неоправданными из-за недобросовестного отношения управляющих компаний и неправильной установки деталей системы.

И чтобы предотвратить существенный финансовый ущерб, важно заранее установить высокоэффективный тепловой узел частного дома, который будет автоматически регулировать любые изменения и подбирать оптимальное соотношение температуры теплоносителя. Только грамотная проверка оборудования и правильное обслуживание позволят обустроить эффективную систему отопления, которая прослужит долгие годы без сбоев.

Блог инженера теплоэнергетика | Устройство ИТП (теплоузла)

Как мы видим из фото, в ИТП заходят два трубопровода – подача и обратка. Рассмотрим все последовательно. На подаче (это верхний трубопровод) обязательно на вводе в теплоузел стоит задвижка, она так и называется – вводная. Задвижка эта обязательно должна быть стальная, ни в коем случае не чугунная. Это один из пунктов «Правил технической эксплуатации тепловых энергоустановок», которые были введены в действие с осени 2003 года.

Связано это с особенностями централизованного теплоснабжения, или центрального отопления, другими словами. Дело в том, что такая система предусматривает большую протяженность, и много потребителей от источника теплоснабжения. Соответственно, чтобы у последнего по очереди потребителя хватало давления, на начальных и далее участках сети держат давление повыше. Так, например, мне в работе приходится сталкиваться с тем, что в теплоузел приходит давление 10-11 кгс/см² на подаче. Чугунные задвижки могут и не выдержать такого давления. Поэтому, от греха подальше, по «Правилам технической эксплуатации» решено от них отказаться. После вводной задвижки стоит манометр. Ну с ним все понятно, мы должны знать давление на вводе в здание.

Затем грязевик, назначение его становится понятно из названия – это фильтр грубой очистки. Кроме давления, мы должны еще обязательно знать и температуру воды в подаче на вводе. Соответственно, обязательно должен быть термометр, в данном случае термометр сопротивления, показания которого выведены на электронный тепловычислитель. Далее следует очень важный элемент схемы теплоузла – регулятор давления РД. Остановимся на нем поподробнее, для чего он нужен? Я уже писал выше, что давления в ИТП приходит с избытком, его больше, чем нужно для нормальной работы элеватора (о нем чуть позже), и приходится это самое давление сбивать до нужного перепада перед элеватором.

Иногда даже бывает так, мне приходилось сталкиваться, что давления на вводе так много, что одного РД мало и приходится еще ставить шайбу (регуляторы давления тоже имеют предел сбрасываемого давления), в случае превышения этого предела начинают работать в режиме кавитации, то есть вскипания, а это вибрация и т.д. и т.п. Регуляторы давления тоже имеют много модификаций, так есть РД, у которых две импульсные линии (на подаче и на обратке), и таким образом они становятся и регуляторами расхода. В нашем случае это это так называемый регулятор давления прямого действия «после себя», то есть он регулирует давление после себя,что нам собственно и нужно.

И еще про дросселирование давления. До сих пор иногда приходится видеть такие теплоузлы, где сделано шайбирование ввода, то есть когда вместо регулятора давления стоят дроссельные диафрагмы, или проще говоря, шайбы. Очень не советую такую практику, это каменный век. В этом случае у нас получается не регулятор давления и расхода, а попросту ограничитель расхода, не более того. Подробно расписывать принцип действия регулятора давления «после себя» не стану, скажу только, что принцип этот основан на уравновешивании давления в импульсной трубке (то есть давления в трубопроводе после регулятора) на диафрагму РД силой натяжения пружины регулятора. И это давление после регулятора (то есть после себя) можно регулировать, а именно выставлять больше или меньше с помощью гайки настройки РД.

После регулятора давления стоит фильтр перед счетчиком потребления теплоэнергии. Ну думаю, функции фильтра понятны. Немного о теплосчетчиках. Счетчики существуют сейчас разных модификаций. Основные типы счетчиков: тахометрические (механические), ультразвуковые, электромагнитные, вихревые. Так что выбор есть. В последнее время большую популярность приобрели электромагнитные счетчики. И это неспроста, есть у них ряд преимуществ. Но в данном случае у нас счетчик тахометрический (механический) с турбиной вращения, сигнал с расходомера выведен на электронный тепловычислитель. Затем после счетчика теплоэнергии идут ответвления на вентиляционную нагрузку (калориферы), если она есть, на нужды горячего водоснабжения.

На горячее водоснабжение идут две линии с подачи и с обратки, и через регулятор температуры ГВС на водоразбор. О нем я писал в этой статье. В данном случае регулятор исправный, рабочий, но так как система ГВС тупиковая, эффективность его снижается. Следующий элемент схемы очень важный, пожалуй, самый важный в теплоузле – это можно сказать, сердце отопительной системы. Я говорю об узле смешения – элеваторе. Схема зависимая со смешением в элеваторе была предложена выдающимся нашим ученым В.М.Чаплиным, и стала повсеместно внедряться в капитальном строительстве с 50х годов по самый закат Советской империи.

Правда, Владимир Михайлович предлагал со временем (при удешевлении электроэнергии) заменить элеваторы смесительными насосами. Но про эти его идеи как то забыли. Элеватор состоит из нескольких основных частей. Это всасывающий коллектор ( вход с подачи), сопло (дроссель), камера смешения (средняя часть элеватора, где смешиваются два потока и подравнивается давление), приемная камера (подмес с обратки ), и диффузор (выход с элеватора непосредственно в теплосеть с установившимся давлением).

Немного о принципе работы элеватора, его преимуществах и недостатках. Работа элеватора основана на основном, можно сказать, законе гидравлики – законе Бернулли. Который, в свою очередь, если обойтись без формул гласит о том, что сумма всех давлений в трубопроводе – динамического давления (скорости), статического давления на стенки трубопровода и давления веса жидкости всегда остается постоянной, при любых изменениях потока. Так как мы имеем дело с горизонтальным трубопроводом, то давлением веса жидкости приблизительно можно пренебречь. Соответственно, при снижении статического давления, то есть при дросселировании через сопло элеватора, возрастает динамическое давление (скорость), при этом сумма этих давлений остается неизменной. В конусе элеватора образуется разрежение, и вода из обратки подмешивается в подачу.

То есть элеватор работает как смесительный насос. Вот так все просто, никаких насосов с электроприводом и т.д. Для недорогого капитального строительства с высокими темпами, без особого учета теплоэнергии — самый верный вариант. Так и было в советское время и это было оправдано. Однако у элеватора есть не только достоинства, но и недостатки. Основных два: для его нормальной работы перед ним нужно держать относительно высокий перепад давления (а это соответственно сетевые насосы с большой мощностью и немалый расход электроэнергии), и второй и самый главный недостаток — механический элеватор практически не подается регулировке. То есть, как выставили сопло, в таком режиме он и будет работать весь отопительный сезон, и в мороз и в оттепель.

Особенно ярко этот недостаток проявляется на «полочке» температурного графика, об этом я писал здесь. В данном случае на фото у нас погодозависимый элеватор с регулируемым соплом, то есть внутри элеватора игла ходит в зависимости от температуры на улице, и расход либо увеличивается, либо уменьшается. Это более модернизированный вариант по сравнению с механическим элеватором. Это тоже, на мой взгляд, не самый оптимальный, не самый энергоемкий вариант, но об этом не в этой статье. После элеватора, собственно, вода идет уже непосредственно к потребителю, и сразу за элеватором стоит домовая задвижка подачи. После домовой задвижки манометр и термометр, давление и температуру после элеватора нужно знать и контролировать обязательно.

На фото еще и термопара (термометр) для измерения температуры и выдачи значения температуры в контроллер, но если элеватор механический, ее соответственно нет. Далее идет уже разветвление по веткам потребления, и на каждой ветке тоже по домовой задвижке. Движение теплоносителя по подаче в ИТП мы рассмотрели, теперь об обратке. Сразу на выходе обратки с дома в теплоузел устанавливается предохранительный клапан. Назначение предохранительного клапана – сбросить давление в случае превышение нормируемого давления. То есть при превышении этой цифры ( для жилых домов 6 кгс/см² или 6 бар) клапан срабатывает и начинает сбрасывать воду. Таким образом мы предохраняем внутреннюю систему отопления, особенно радиаторы от скачков давления.

Далее идут домовые задвижки, в зависимости от количества веток отопления. Также должен быть манометр, давление с дома тоже нужно знать. Кроме того по разнице показаний манометров на подаче и обратке с дома можно очень приблизительно прикинуть сопротивление системы, проще говоря потери давления. Затем следует подмес с обратки в элеватор, ветки нагрузки на вентиляцию с обратки, грязевик ( про него я писал выше). Далее ответвление с обратки на горячее водоснабжение, на котором в обязательном порядке должен быть установлен обратный клапан.

Функция клапана в том, что он пропускает поток воды только в одном направлении, обратно вода течь не может. Ну и далее по аналогии с подачей фильтр на счетчик, сам счетчик, термометр сопротивления. Далее вводная задвижка на обратке и после нее манометр, давление, которое уходит от дома в сеть, тоже нужно знать.

Мы рассмотрели стандартный индивидуальный тепловой пункт зависимой системы отопления с элеваторным подключением, при открытом водоразборе горячей воды, горячее водоснабжение по тупиковой схеме. Незначительные отличия в разных ИТП при такой схеме могут быть, но основные элементы схемы обязательны.

По вопросам приобретения любого тепломеханического оборудования в ИТП можно обращаться непосредственно ко мне по эл.адресу: [email protected]

Совсем недавно я написал и выпустил книгу «Устройство ИТП (тепловых пунктов) зданий». В ней на конкретных примерах я рассмотрел различные схемы ИТП, а именно схему ИТП без элеватора, схему теплового пункта с элеватором, и наконец, схему теплоузла с циркуляционным насосом и регулируемым клапаном. Книга основана на моем практическом опыте, я старался писать ее максимально понятно, доступно.

Вот содержание книги:

1. Введение

2. Устройство ИТП, схема без элеватора

3. Устройство ИТП, элеваторная схема

4. Устройство ИТП, схема с циркуляционным насосом и регулируемым клапаном.

5. Заключение

Просмотреть книгу можно по ссылке ниже:

Устройство ИТП (тепловых пунктов) зданий.

Буду рад комментариям к статье.

Как работают установки отопления и кондиционирования воздуха?

перейти к содержанию

Предыдущий Следующий

Посмотреть увеличенное изображение

В наши дни все знают о кондиционерах и о том, как они охлаждают дом в жаркие летние дни. Но большинство людей не знают, что ваш кондиционер работает как для обогрева, так и для кондиционирования воздуха, и вы можете подключить его к возобновляемым источникам энергии.

Мы составили это краткое руководство, чтобы объяснить, как можно обеспечить отопление и кондиционирование воздуха одним блоком. Мы также объясним, почему это идеальный вариант для вашего дома или офиса.

Как один блок может обеспечивать отопление и кондиционирование воздуха?

Если вы разбираетесь в возобновляемых источниках энергии, возможно, вы слышали о тепловых насосах. Как правило, люди думают о тепловых насосах с воздушным или грунтовым источником, которые берут тепло из воздуха или земли и используют его для обогрева вашего дома. По сути, это то, что делает кондиционер — в наши дни большинство устройств объединены, поэтому они могут обеспечивать обогрев и охлаждение.

Наиболее распространенными комбинированными установками отопления и кондиционирования воздуха, используемыми в Великобритании, являются мульти-сплит-системы, но центральная система кондиционирования воздуха также может обогревать и охлаждать ваш дом или офисное помещение. Центральные блоки имеют только один внутренний блок, что означает, что вы можете нагревать и охлаждать только одну область вашей собственности, тогда как мульти-сплит-системы имеют как минимум два, поэтому вы можете нагревать или охлаждать разные части вашего дома или офиса до разных температур.

В этом видеоролике объясняется, как работают тепловые насосы типа «воздух-воздух», что дает вам представление о том, как работают комбинированные кондиционеры:

Отопление и кондиционирование воздуха работают за счет производства тепла или холодного воздуха в парокомпрессионном холодильном цикле . Химический хладагент переносит тепло от одной части системы к другой, а затем отдает его. В системе есть четыре компонента, которые работают вместе, чтобы это произошло:

1. Компрессор: Компрессор сжимает хладагент или хладагент и превращает его в горячий газ под высоким давлением, который затем перекачивается в конденсатор.
2. Конденсатор: Конденсатор представляет собой длинную спиральную трубку, расположенную во внешнем блоке. По нему движется хладагент, затем тепло рассеивается в окружающую среду с помощью вентилятора. При охлаждении он снова превращается в жидкость и проходит в расширительный клапан.
3. Расширительный клапан: Расширительный клапан снижает давление хладагента и возвращает его в полностью жидкое состояние перед закачкой в испаритель.
4. Конденсатор: Как и конденсатор, испаритель представляет собой длинную спиральную трубу. В этом змеевике меньше давление, поэтому хладагент превращается в газ и испаряется. Он извлекает тепло из воздуха для использования в качестве энергии, которая обеспечивает преобразование жидкости в газ. Газ поглощает тепло, а вентилятор разгоняет холодный воздух по комнате.

После завершения этого цикла газ низкого давления вернется в компрессор, чтобы цикл можно было начать снова.

Если это комбинированная система кондиционирования и отопления, то этот процесс можно просто обратить вспять. Все, что нужно, это реверсивный клапан, который реверсирует поток тепловой энергии; горячий конденсатор становится холодным испарителем и удаляет холодный воздух, нагнетая теплый воздух в помещение.

Каковы преимущества комбинированного кондиционера?

Установка комбинированного блока обогрева и кондиционирования воздуха дает множество преимуществ. Конечно, основным преимуществом является то, что вы можете обогревать, а также охлаждать свой дом. Но как насчет преимуществ по сравнению с другими системами кондиционирования воздуха? Вот краткий обзор преимуществ сплит-системы или мульти-сплит-системы:

Климат-контроль

Мульти-сплит-система, сочетающая отопление и кондиционирование воздуха, позволяет контролировать температуру в различных частях дома или офиса. Вы можете нагревать или охлаждать разные области столько, сколько вам нужно, гарантируя, что вам всегда будет комфортно, независимо от погоды на улице.

Эффективность

Эффективность систем отопления и кондиционирования воздуха. Это в основном потому, что они не используют воздуховоды для перемещения воздуха по вашей собственности. Воздуховоды теряют тепло в холодные дни и нагреваются в жаркие дни, тогда как сплит-системы или мультисплит-системы используют трубы для хладагента и давление для нагрева или охлаждения, что делает их более эффективными.

Недорогая эксплуатация

Комбинированные системы отопления и кондиционирования воздуха являются хорошим вариантом для отопления дома, особенно если у вас нет подключения к центральному газу. Их питает электричество, что делает их эксплуатацию дешевле, чем масляные котлы. Если вы заменяете старый масляный котел с рейтингом G на новый комбинированный блок отопления и кондиционирования воздуха, вы можете сэкономить от до 1100 фунтов стерлингов в год на счете за топливо. Кроме того, если вы соедините комбинированную установку кондиционирования воздуха с возобновляемой энергией, вы можете практически ничего не платить за эксплуатацию вашей системы.

Соедините вашу комбинированную систему кондиционирования воздуха с солнечными панелями

Системы кондиционирования работают от электричества. Это означает, что вы будете платить за запуск системы из сети National Grid, если только вы не инвестируете в возобновляемые источники энергии.

Отличный способ снизить эксплуатационные расходы и внести свою лепту в защиту окружающей среды — использовать солнечные панели для обогрева и кондиционирования воздуха. Солнечные панели вырабатывают электричество от солнца, а затем распределяют его по бытовой технике в вашем доме. В зависимости от того, сколько солнечных панелей у вас есть и сколько электричества вы используете в другом месте в вашем доме, вы можете бесплатно питать свою систему кондиционирования воздуха.

Кому необходимо выполнять услуги по отоплению и кондиционированию воздуха?

Комбинированные блоки отопления и кондиционирования воздуха по-прежнему имеют те же компоненты, что и обычные блоки кондиционирования воздуха, поэтому для обслуживания вашего блока требуется инженер, имеющий сертификат F-газа. При попадании в атмосферу хладагент в системе отопления и кондиционирования воздуха может быть чрезвычайно вредным для окружающей среды, поэтому важно, чтобы вашу систему обслуживал квалифицированный инженер, который может принять все необходимые меры предосторожности.

Во время обслуживания систем отопления и кондиционирования инженер:

Убедитесь, что ваша система по-прежнему эффективно нагревает и охлаждает
Чистка внутреннего и наружного блоков
Осмотрите воздушные фильтры, змеевики, вентиляторы, компрессоры и любые другие компоненты
Проверьте все электрические соединения
Проверка на утечки хладагента и масла
Убедитесь, что ваша система по-прежнему соответствует требованиям F-Gas

Если с вашим кондиционером все в порядке, это будет простой и быстрой встречей. Однако, если ваша служба отопления и кондиционирования воздуха обнаружит какие-либо проблемы, ваш инженер посоветует вам, что нужно сделать, чтобы исправить это. Если у вас есть регулярные услуги, мы надеемся, что любые проблемы будут выявлены и могут быть легко устранены по относительно низкой цене. Вот почему важно не отставать от ваших услуг, поскольку они могут сэкономить вам деньги в долгосрочной перспективе.

Получите совет, прежде чем инвестировать в комбинированное отопление и кондиционирование воздуха

Прежде чем покупать систему кондиционирования любого типа, лучше всего провести много исследований и получить профессиональный совет. В D-Air мы сможем подсказать вам, какую систему лучше всего установить в вашей собственности, исходя из того, насколько она велика, какие системы у вас есть в настоящее время, и дать вам представление о стоимости.

Просто заполните форму ниже, чтобы связаться с нами. Мы предоставим вам бесплатное, ни к чему не обязывающее предложение идеального решения по отоплению и кондиционированию воздуха для вашего дома или бизнеса.
