Термосмесительный узел для теплого пола – Смесительный узел для теплого пола своими руками

Содержание

схема термосмесительного узла подмеса, как работает, самодельная смесительная группа, насосный узел смешивания


Содержание:

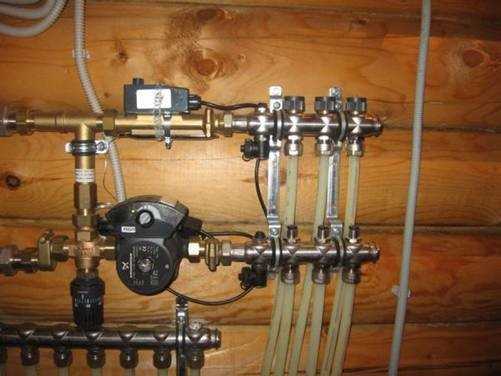

Назначение термосмесительного узла для теплого пола заключается в поддержании нужной температуры в системе посредством перемешивания теплоносителя, идущего от котла и из обратки. Его можно сделать собственноручно, но при условии соблюдения определенных требований.


Зачем нужен смеситель и как работает он


Прежде всего, домашнему мастеру нужно разобраться с принципом работы смесительного узла теплого пола. Сферой его использования является только конструкция водяного теплого пола.


Схема обогрева включает котел, греющий жидкость, отопительные контуры и радиаторы. Агрегат обычно нагревает теплоноситель до 95 градусов. При этом идеальной считается температура не более 31 градуса, поскольку для комфортного передвижения по напольной поверхности она не должна быть горячей или холодной.



Также следует обращать внимание на:

  • вид и толщину напольного покрытия;
  • высоту цементной стяжки, в которой уложены трубы.


С учетом вышеизложенного ясно, что для отопительных контуров больше всего подходит температура рабочей среды в пределах от 35 до 55 градусов. Но жидкость в котле слишком горячая. Поэтому для понижения степени нагрева задействуют узел подмеса, в котором осуществляется смешивание воды, имеющей высокую и низкую температуры.


Уже в охлажденном состоянии теплоноситель поступает в трубопровод пола. Теплоснабжающая система благодаря наличию смесителя функционирует корректно и без проблем. Кстати, имеются такие полы с обогревом, которые работают и без этого устройства. Но их оснащают смесительным узлом для котла, и тогда рабочая среда нагревается до оптимального температурного показателя.

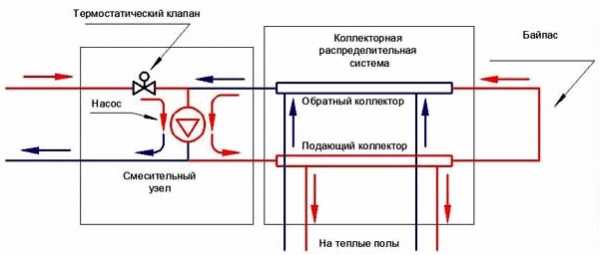

Схема подсоединения термосмесительного узла


Чтобы конструкцию напольного покрытия с обогревом подсоединить к котлу, работы производят согласно схеме смесительного узла теплого пола, зависящей от отопительной системы, которая может быть однотрубной или двухтрубной. Для однотрубного варианта нужно постоянно держать байпас открытым, а для двухтрубного нет.



Проект может быть как элементарным, так и содержать ряд дополнительных устройств. В любом случае для коллекторной группы нужно устанавливать термостаты, клапаны и приборы, управляющие расходом среды. Перемешивание теплоносителя можно осуществлять либо на всех отводах от коллектора, или же перед ними.

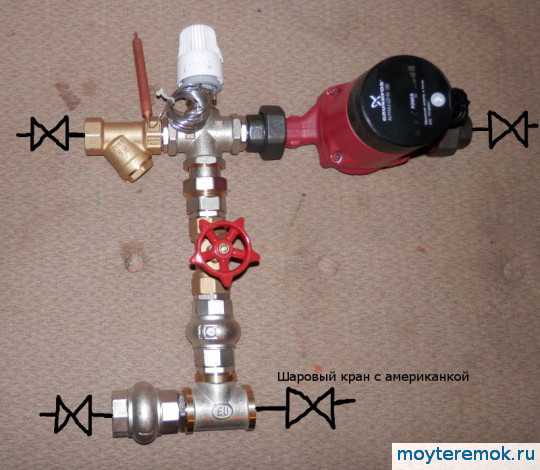

Сборка смесительного узла своими руками


Поскольку на них высокие цены, многим хозяевам выгоднее собирать смесительный узел для теплого пола своими руками. Помимо этого, иногда невозможно отыскать регулятор, имеющий необходимое число входов. В такой ситуации нужно приобрести гребенки и установить их собственноручно.

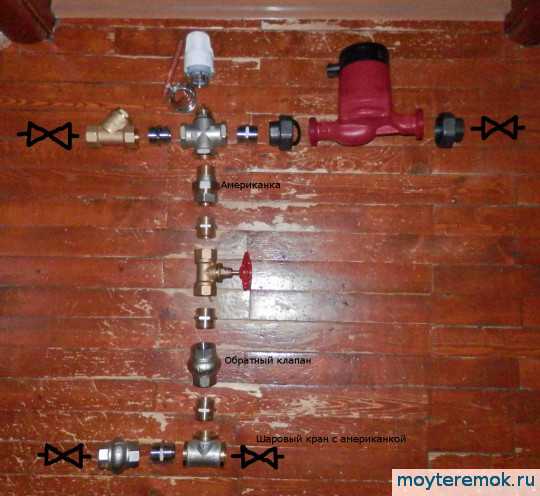

Чтобы собрать узел, необходимо подготовить:

  • клапан двух- или трехходовой;
  • ручной воздухоотводчик;
  • особые гайки;
  • зажимы;
  • клапан обратки;
  • шаровой кран;
  • тройники;
  • циркуляционное насосное оборудование;
  • устройства для измерения температуры.



Работа производится поэтапно:

  1. Изготовление коллектора. Собрать его можно путем спайки тройников из полипропилена, либо скручиванием тройников, при этом их диаметр должен быть равен ¾ дюйма. При применении технологии спайки стоимость коллектора получится дороже, так как на все ответвления гребенки следует устанавливать МРН, имеющую высокую цену. Лучшим выбором считается использование тройников – их нужно правильно подобрать. Для гребенки хорошо подойдут детали с одним внутренним концом и двумя внешними. Их скручивают между собой с использованием пакли.
  2. Создание гидрострелки. Ее можно изготовить и без трехходового крана. Для этого достаточно задействовать регулировочный кран, применяемый для отопительных радиаторов. Также потребуются 2 тройника как в случае с гребенками и 2 соединительных ниппеля, имеющих наружную и внутреннюю резьбу, длиной 50 сантиметров. Сборку выполняют на пакле: с обеих сторон крана вкручивают ниппели, а потом к ним присоединяют по одному тройнику.

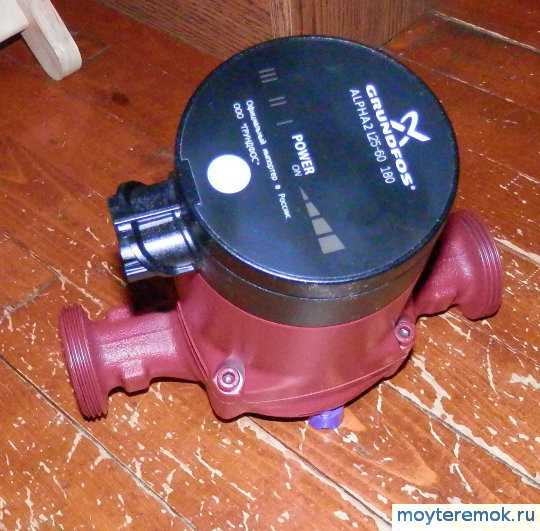

  3. Монтаж насоса. Сделать своими руками насосный узел для теплого пола нельзя — его можно только приобрести (прочитайте: «Для чего нужен насосно смесительный узел для теплого пола – принцип работы, выбор, правила установки»). Насос монтируют внизу гидрострелки, путем использования разъемных соединений, имеющихся в комплекте. Его также можно задействовать вместо гидрострелки и он будет функционировать не хуже ее.
  4. Подсоединение к гребенкам гидрострелки. Желательно применить разъемные соединения. Если насос является отдельным узлом, тогда нужен патрубок. Его протяженность должна равняться этому же параметру у насоса. Патрубок размещают на подаче, а к нему подсоединяют коллектор – именно по данной причине использовать насосное оборудование вместо гидрострелки экономичнее. Далее гребенки комплектуют кранами Маевского, регулировочными клапанами, или автоматикой для сброса воздуха.

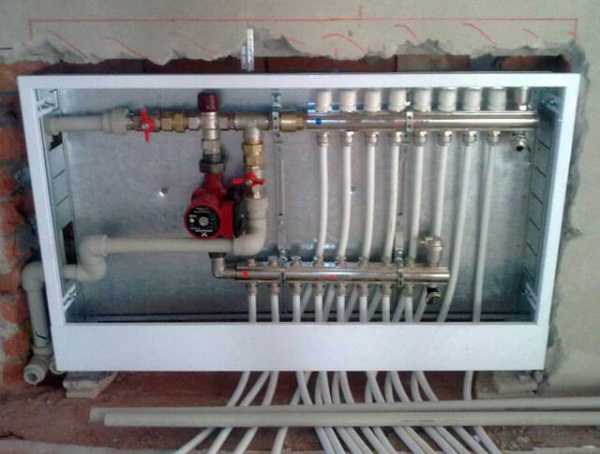

Затем самодельный смесительный узел для теплого пола помещают в особый шкаф и подключают к отопительной конструкции. Присоединяют его при помощи отсекающих кранов. Точно также производится соединение узла и теплого пола. Чтобы не возникла путаница, надо соблюдать раскладку — подачу и обратку каждого сегмента следует подключать последовательно. Также нужно подсоединить к насосу электроснабжение.

Настройка узла подмеса


Когда завершен монтаж смесителя, приступают к проверке его пригодности к работе. Обычно это занимает больше времени, чем сама установка.


Последовательность действий следующая:

  1. Сначала снимают сервопривод. Это требуется сделать, чтобы в процессе настройки предотвратить его влияние на узел смешивания для теплого пола. Устанавливают перепускной клапан на последнее деление, чтобы он случайно не сработал при настройке и был в абсолютном бездействии.
  2. Затем приступают к уравновешиванию контуров. Прежде всего, закрывают радиаторный контур, а точнее запорный балансировочный вентиль, расположенный на первой линии. С клапана удаляют крышку и перемещают его шестигранным ключом по часовой стрелке в конец. Когда настраивают смесительный узел — контуры теплого пола балансируют с использованием специальных клапанов. При наличии одной линии, производить уравновешивание не надо.
  3. В случае необходимости настройки регуляторы открывают на максимум. Клапан запирают в контуре до наилучшего размера, добиваясь наибольшего уклонения от расхода.
  4. Согласно данной схеме выполняют регулировку линий обогрева в целом. Когда расходные данные при балансировке сбиваются, их снова настраивают. Если при открытых вентилях не удается отрегулировать расход, тогда увеличивают рабочую скорость насоса.
  5. Далее предстоит увязать насосно — смесительный узел для водяного теплого пола с другими элементами системы. Для этого приоткрывают радиаторный запорный клапан, который был закрыт до начала настройки. Его раскрывают на величину, которая соответствует оптимальному расходу носителя тепла.
  6. Для контроля над ним используют расходомеры. Кроме этого, настройку можно осуществить посредством возвратного хода в системе. Далее на перепускном клапане устанавливают вентильное давление. Оно должно быть не более 10% от наивысшего давления в насосе. Клапан активизируется, когда агрегат начинает нагнетать давление при минимальном расходе воды. Читайте также: «Как устроен смеситель для теплого пола – принцип работы, виды, правила установки».

Особенности устройства смесительной группы

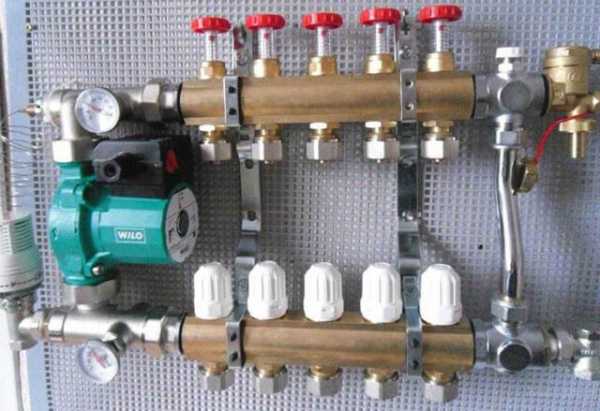

Простой смесительный узел для теплого пола в типовой комплектации состоит из таких элементов:

  • вентилей — термостатических и настроечных;
  • термостатической головки;
  • устройства температурного контроля;
  • насоса.



Оба вида смесителей с двух- и трехходовыми клапанами смешивают холодный и горячий теплоноситель, формируя постоянный круговорот.


Двухходовой клапан снабжают термической головкой, имеющей датчик, который в реальном времени проверяет температуру и в случае необходимости приостанавливает подачу воды от котла. Нагретая жидкость начинает поступать, если остывает при смешивании с потоком обратки. Данный вид клапана задействуют для помещений площадью, не превышающей 200 «квадратов».

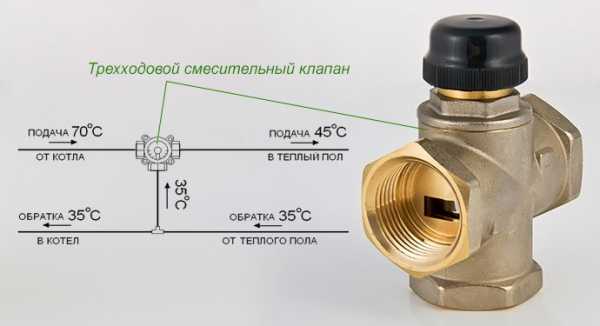

Трехходовой клапан отличается значительной пропускной способностью. Его используют для больших и просторных помещений, где отопительная система насчитывает немало контуров, а также применяют контроллеры окружающего пространства.

Внешние датчики температуры теплого пола


Подобные устройства используют для отопительных систем для обеспечения автоматической регулировки степени нагрева теплоносителя в зависимости от погоды. Например, когда снаружи дома становится холодно, поступает сигнал на повышение температуры нагрева воды.



В случае теплой погоды, датчик сигнализирует о потеплении и о том, что следует понизить температурные параметры. Конструкционное решение предполагает возможность поворота на 90 градусов. Контроллер насчитывает 20 участков и мониторит погоду снаружи дома.


Если температура жидкости ей не соответствует, тогда вентиль разворачивается на требуемое число делений. Сделать это можно и собственноручно, но с погодным датчиком отслеживать температуру за окном намного удобнее.

Преимущества обогрева пола с подмесом


Когда имеется узел подмеса для теплого пола, система обогрева имеет немало плюсов:

  1. Комфортное проживание. Это возможно по причине поступления тепловой энергии в результате излучения, а не конвекции. Кроме этого напольная поверхность и помещения обогреваются равномерно. В комнатах нет мостиков холода и чересчур горячих батарей. Все эти обстоятельства способствуют созданию комфортной и здоровой атмосферы и отсутствию пыли. Напольная поверхность всегда сухая, на ней отсутствует среда питания для клещей, плесени и иных вредных микроорганизмов.
  2. Финансовая выгода. При правильном монтаже трубок и эффективном функционировании конструкции можно значительно сэкономить на обогреве домовладения. Доказано, что в квартирах расходуется меньше электроэнергии примерно на 30% при условии, что у потолка стандартная высота.
  3. Безопасная эксплуатация. Это обстоятельство имеет немаловажное значение для помещений, в которых постоянно присутствуют люди. Благодаря функционированию системы с обогревом напольного покрытия и тому, как работает смесительный узел для теплого пола, жильцы не имеют ожогов и других повреждений, которые можно получить при использовании, например, конвекторов или масляных радиаторов.
  4. Гигиена. Система водяного пола, оснащенная смесителем, позволяет периодически производить дезинфекцию финишного напольного покрытия. Его можно очищать моющими средствами и водой. Данная система отопления идеально подходит для помещений с повышенными требованиями к гигиене. Например, водяной пол со смесительным узлом монтировать можно в больницах и детских дошкольных учреждениях.
  5. Удобство. Для водяной системы пола не требуется устанавливать в обогреваемой комнате дополнительные приборы. Все нужные для него элементы обычно помещают в кладовках. Поэтому при планировке интерьера помещения для них не выделяют место.

Особенности обустройства смесительных узлов


Смесительную группу для теплого пола своими руками, в которой теплая жидкость перемешивается с холодной, устанавливают рядом с калорифером. Если гидравлические элементы системы соединены при помощи эластичных трубок, тогда узел нужно прочно зафиксировать на стене.


Перед началом монтажа необходимо убедиться в наличие места для беспрепятственного доступа к деталям смесителя. Регулировочный клапан следует размещать в зоне вхождения теплоносителя в калорифер.


При выборе материала изготовления труб нужно удостовериться, что он способен выдержать температуру заходящей жидкости. Специалисты рекомендуют приобретать полимерную трубную продукцию. Следует помнить, что трубы из оцинковки запрещено использовать для гликолево-водных растворов.



Желательно, чтобы запорные элементы были сделаны из латуни и бронзы, трубки из черной стали, а насосное оборудование из чугуна. Стальные изделия для системы с внешней стороны в заводских условиях грунтуются и окрашиваются.


При выборе места расположения и присоединения узла нужно помнить о воздушных пузырях, которые могут появляться от отвода контура котла. Также нужно исключить возможность попадания воды или конденсата на элементы системы, находящиеся под напряжением.


С учетом вышеизложенной информации можно сделать вывод, что узел подмеса следует выбирать в индивидуальном порядке так, чтобы максимально обеспечить удобство пользования конструкцией обогрева напольной поверхности. Можно подобрать схему подключения самостоятельно или приобрести полностью готовую конструкцию.


teplospec.com

Как сделать узел смешения для теплого пола своими руками?

Все больше пользователей монтируют в своих жилищах теплые полы, и чаще всего они устанавливаются в ванных комнатах и гостиных. Когда тёплый пол не является основным источником обогрева дома, то наряду с этой системой используются и другие способы обогрева жилища, к примеру, обычные батареи отопления. Зачем необходим узел смешения для теплого пола в комбинированных системах обогрева помещения?

В этих случаях существует проблема, каким образом совместить два типа системы отопления, так как теплые полы относятся к низкотемпературным системам обогрева, а радиаторы, наоборот, к высокотемпературным. Для того чтобы согласовать работу этих систем, требуется специальное устройство – смесительная группа для теплого пола, который используется непосредственно для водяных контуров обогрева.

Задачей смесительного узла является настраивание температурного режима теплого пола методом перемешивания теплоносителя из подачи и обратки. Сделать смесительный узел для теплого пола своими руками достаточно просто. Однако, во время изготовления необходимо придерживаться определенного алгоритма действий, для того чтобы в будущем избежать различного рода поломок.

Конструктивные особенности и принцип работы

Вначале необходимо выяснить принцип работы смесительного узла для теплого пола. Его используют лишь для водяного обогревательного пола, так как у него примерно такой же механизм, как и радиаторного теплоносителя. Типовая схема, как правило, строится на следующем основании – котел, прогревающая жидкость контуры батарей отопления и теплого пола.

Теплоноситель прогревается в котле до температуры равной температуре в радиаторе, как правило, ее значение составляет 95оС. Оптимальный температурный режим не должен превышать 31оС. Для этого существует ряд причин, главной из которых является комфортные ощущения для пола, он не должен быть чрезмерно горячим или холодным.

Особое внимание стоит обратить также на:

  • какова толщина и разновидность финишного покрытия;
  • какая высота стяжки обогревательного пола, в которой находятся трубки.

Исходя из этого, оптимальной температурой теплоносителя в трубах должна колебаться от 35оС до 55оС. Но так как температура теплоносителя находящегося в котле довольно высокая, такую температуру направлять в трубки категорически не рекомендуется.

Для того чтобы ее снизить в начале системы отопления используется коллекторный узел подмеса. Именно здесь смешивается теплоноситель низкой и высокой температуры. А уже охлажденный теплоноситель направляется в трубки находящиеся в полу. При помощи смесителя система обогрева теплого пола работает без каких-либо помех во всем доме.

Стандартная комплектация смесительных узлов включает в себя:

  • термостатический и настроечный вентиль;
  • термостатическую головку;
  • насос;
  • устройство температурного режима.

Существуют также конструкции теплых полов способных функционировать без смесительного узла. Но в этом случае они оборудуются специальным водонагревательным устройством, которое доводит теплоноситель до оптимального температурного режима.

Разновидности смесителей для обогревательного пола

Есть всего 2 вида смесителей — с 2-х и 3-х ходовыми клапанами. Их задачей является перемешивание холодной и горячей воды для обогревательного пола, что создает ее беспрерывный круговорот.

Двухходовый клапан оборудуется термической головкой с датчиком. Датчик контролирует температуру в режиме реального времени и в случае необходимости останавливает подачу теплоносителя от котла. Подача осуществляется только тогда, когда вода остынет во время подмешивания обратки в подачу. Двухходовые клапана предназначаются для помещений чья общая площадь не превышает 200 м2.

У трехходового клапана более высокая пропускная способность, чем у двухходового. Он не сможет пропустить воду в общую систему в помещениях небольших размеров, в том случае когда полностью открыт. Как результат это может вызвать резкие скачки температуры и следствем этого может стать разрыв трубок.

Исходя из данных приведенных выше можно сделать заключение что 3-ходовый клапан наиболее оптимально справляется со своими функциями в больших и просторных помещениях, где смонтированы системы с большим количеством контуров и используются контролеры окружающих условий.

На прилавках современных магазинов можно будет встретить модели отличающиеся по потребительскому типу:

  • для присоединения к персональному типовому коллектору;
  • как групповой персональный узел для установки системы с высокой мощностью.

Последний вариант может быть использован для того чтобы подсоединить несколько маломощных систем либо большой мощностью с 2 – 12 выходами.

Существуют также уличные датчики температуры. Эти приборы рекомендуются для того чтобы автоматизировать регулировку теплоносителя исходя из погодных условий. К примеру при падении температуры на улице то датчик дает сигнал об увеличении температуры теплоносителя. Как только на улице становится теплее датчик предает команду системе об понижении температурных показателей теплоносителя.

Прибор сконструирован таким образом что его устройство предполагает поворот на 90о . А специальный контролер делит их на 20 участков и мониторит погоду на улице. В том случае когда температура воды не соответствует погодным условиям, вентиль поворачивается на необходимое число делений. Это естественно можно сделать и самостоятельно, погодный датчик температуры намного удобнее.

Схемы подключения смешивающего узла

Подсоединение к котлу обогревательного пола осуществляется по определенной схеме, параметры которой зависят от системы отопления:

  • 1-трубной;
  • 2-трубной.

При однотрубной обогревательной системе необходимо чтобы байпас постоянно находился в открытом положении, двухтрубной же этого не нужно. Проект бывает как довольно простой , так и с использованием ряда дополнительных элементов.

Но в любом случае необходимо установить термостаты для коллекторной группы, устройства для контроля расхода воды и клапаны. Перемешивание непосредственно может быть совершено на всех отводах коллекторной группы либо до них.

Как собрать смесительный узел своими руками?

Цена смесительного узла довольно высокая, поэтому большинство предпочитает сделать его самостоятельно. Более того достаточно сложно найти регулятор с нужным количеством выходов. В этом случае рекомендуется, купить еще и гребенки, которые можно смонтировать самому.

Для самостоятельной сборки узла смешения для теплого пола своими руками необходимо:

  • 2х или 3х ходовый клапан;
  • специальные гайки;
  • воздухоотводчик ручного типа;
  • клапан обратки;
  • зажимы;
  • кран шарового типа;
  • циркуляционный насос;
  • тройники;
  • устройства для определения температуры.

Разберем на примере насосно смесительного узла для теплого пола Valtec. На первом этапе собирается коллектор. Для этого существует 2 способа:

  • спаять полипропиленовые тройники;
  • скрутить тройники.

В обеих случаях диаметр элементов должен быть ¾ дюйма. Спаянные коллекторы обойдутся дороже, так как каждое ответвление гребенки должно быть оснащено МРН, цена которого достаточно высокая.

Наиболее подходящим материалом являются именно тройники высокого качества. Главным нюансом является их грамотная подборка. Для гребенки идеально подойдут изделия с 2 внешними и 1 внутренним концом. Их скручивание друг с другом должно осуществляться только с помощью пакли.

На втором этапе происходит изготовление гидрострелки. Ее изготовление можно осуществить даже без использования трехходового крана. Вполне подойдет и обычный регулировочный кран, используемый для радиаторов отопления. Кроме этого понадобятся 2 тройника, таких же, как для гребенок и 2 соединительных ниппеля с внутренней и наружной резьбой, их длина должна составлять 0,5 м. Сборка узла Валтек должна осуществляться на пакле. Для этого с двух сторон крана вкручиваются ниппели, далее к ним подсоединяются с каждой стороны по тройнику.

Третий этап включает в себя сооружение насоса. Самостоятельно собрать насосно смесительный узел для системы теплого пола невозможно, и поэтому его покупают. Установка насоса происходит снизу гидрострелки при помощи разъемных соединений, которые входят в комплект. Также его можно смонтировать вместо гидрострелки. Он сможет легко ее заменить ни чуть не хуже работая чем она.

Завершающий этап включает в себя соединение гидрострелки с гребенками. Наиболее удачным решением будет сделать разъемные соединения. Таким образом если насос будет выступать в роли отдельного элемента, потребуется приобретение патрубка. Его длина должна соответствовать характеристикам насоса. Он устанавливается на подаче , а коллектор прикручивается к патрубку. Поэтому использование гидронасоса вместо гидрострелки более экономично.

После этого гребенки оборудуются кранами Маевского, регулировочными клапанами либо автоматическими устройствами для воздушного сброса. Далее смеситель устанавливают в отведенную зону особого шкафа и подключаются к обогревательной системе.

Для самостоятельного присоединения термосмесительного узла для теплого пола необходимы отсекающие краны. Таким же образом подключают и узлы обогревательного пола. У первого конца гребенка внизу, у второго – сверху. Для того чтобы не запутаться, необходимо придерживаться определенного алгоритма – подача и обратка одного сегмента должны подключатся последовательно. Кроме этого, к насосу подключается электроснабжение.

Как настроить узел смешивания?

После завершения установки смесителя необходимо проверить его работоспособность. Обычно регулировка отнимает намного больше сил и времени чем монтаж смесителя. Но правильные расчеты помогут сделать это с минимальными потерями.

  1. Сначала необходимо снять сервопривод. Это необходимо для того чтобы он ни оказывал влияния на узел во время процесса настройки. Перепускной клапан устанавливается на крайнюю позицию. Сработавший случайно в момент настройки клапан приведет к неверному результату. Исходя из этого ,следует что механизму необходимо задать такое положение, во время которого он будет находиться в полном бездействии.
  2. После этого приходит очередь уравновешивания контуров пола. Сначала необходимо закрыть радиаторный контур, то есть это должен быть балансировочный запорный вентиль первой линии. С клапана снимается крышка и при помощи шестигранного ключа его поворачивают до упора по часовой стрелке.
  3. Линии контура балансируются при помощи особых клапанов. В том случае если в смесителе всего одна линия уравновешивание не требуется. В случае необходимости она проводится при помощи следующих действий. Регуляторы открываются на максимум. Клапан запирается до достижения наилучшего размера в контуре, где уклонение от расхода составляет максимум.
  4. Таким образом регулируются линии согрева в общем. В случае, когда расходные данные сбиваются во время балансировки линий, они заново настраиваются. Когда расход невозможно откорректировать при открытых вентилях, необходимо увеличить рабочую быстроту насоса.
  5. После этого насосный смесительный узел необходимо увязать с прочими отопительными элементами системы. Для этого открывают балансировочный запорный радиаторный клапан, закрытый перед началом настройки. Его нужно открыть до показателя, который соответствует оптимальному расходу теплоносителя. Расход контролируется при помощи особых расходомеров. Таким образом можно настраивать через возвратный ход в системе пола.
  6. После этого необходимо заняться перепускным клапаном. Вначале выставляется вентильное давление. Данная характеристика не должна превышать более 10% от наибольшего насосного давления. Данный максимум должен соответствовать основным особенностям разновидности насоса. Данный клапан активизируется тогда, когда агрегат нагнетает давления во время минимального расхода теплоносителя.

Очень важно правильно настроить смесительный узел, чтобы работа системы обогрева была максимально эффективной.

Преимущества теплого пола со смесителем

Система типа обогревательный пол оборудованная смесительным узлом обладает целым рядом преимуществ в отличии от остальных систем отопления:

  1. Комфорт. Он достигается при помощи поступления тепловой энергии путем излучения, а не конвекции. Кроме этого поверхность пола и само помещение равномерно нагреваются. В комнатах нет мостиков холода или чрезмерно горячих батарей. Это позволяет создать комфортные условия и здоровую атмосферу. Благодаря этому уменьшается количество пыли. Поверхность постоянно сухая. Что предотвращает размножение на ней плесени клещей и прочих вредоносных организмов.
  2. Экономия. Исходя из того где расположены трубки и каким образом работает система, можно существенно сэкономить средства на обогреве жилища. Доказано что в жилых помещениях со стандартной высотой экономия электроэнергии составляет 30%. Благодаря этим данным можно сократить затраты энергоресурсов до 50%.
  3. Безопасность. Данная характеристика имеет особое значение где находятся люди. При работе обогревательного пола исключается вероятность получения ожогов и прочего ущерба для здоровья, которые можно получить при эксплуатации конвекторов или радиаторов.
  4. Гигиена. Система обогревательных полов сама предполагает необходимую дезинфекцию финишного покрытия. Чистка пола может осуществляться с помощью моющих средств и воды. Данный вид системы обогрева идеально подойдёт для помещений с особыми запросами к гигиене. К примеру, водяной пол с узлом перемешивания является оптимальным решением для больниц и детских садов.
  5. Удобство. Для данного вида отопительной системы не требуется монтаж дополнительных приборов в обогреваемом помещении. Все необходимое оборудование монтируется обычно в кладовках. Поэтому планировку можно делать такой как вам заблагорассудится, при этом нет необходимости задумываться о выделении места под агрегат.

Это главные достоинства насосно смесительного узла для теплого пола.

Особенности монтажа смешивающего узла

Монтаж узла перемешивания теплого пола осуществляется непосредственно рядом с калорифером. В момент, когда все элементы гидравлической системы подключены эластичными трубками, узел подмеса нужно жестко закрепить к стене. Кроме этого, перед тем как приступить к монтажу требуется распределить места для осуществления свободного доступа к элементам смесителя. Регулировочный клапан должен располагаться в зоне входа теплоносителя в калорифер.

Во время подбора труб необходимо убедится что материал, из которого они сделаны, способен выдерживать температуру заходящего теплоносителя. Для этого предпочтительно приобрести полимерные трубы. Также стоит помнить о том, что трубу, изготовленную из оцинковки, не рекомендуется использовать для гликолево–водного раствора. Запорные части в идеале должны быть изготовлены из бронзы и латуни, трубки — из черной стали, насос из чугуна. Производители стальных частей всей системы грунтуют и окрашивают внешнюю сторону.

Во время выбора места для монтажа и подключения узла, нужно учитывая появление воздушных пузырей, вероятность появление которых возникает от устройства отвода котлового контура. Также необходимо позаботится том, чтобы предотвратить попадание воды и конденсата на части находящиеся под напряжением.

Исходя из информации приведенной выше, целесообразней подбирать смесительный узел индивидуально, для того чтобы обеспечить максимальный комфорт от эксплуатации обогревательной системы пола. Достаточно просто самому подобрать подходящую систему, но предварительно необходимо изучить все виды схем подключения. Но в том случае, если абсолютно нет ни каких знаний об данных узлах и назначениях деталей, для того чтобы не рисковать, лучше всего будет приобретение готовой конструкции.

santehnikportal.ru

Что представляет собой термосмесительный клапан для тёплого пола?

На сегодняшний день среди используемых систем отопления жилых помещений значительное место отводиться теплым полам. По сложности конструкции и способу монтажа теплый пол трудно назвать легким и доступным вариантом обогрева. Другое дело эффективность. Использование для отопления подогрев полов обеспечивает в жилых помещения максимально комфортный температурный баланс. Сравнивая работу водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают, как в плане эффективности, так и в эстетическом плане. Единственное препятствие, которое не позволяет более широко использовать греющие водяные трубы для подогрева пола – это существенная разница температур теплоносителя.

Автономный котел или центральная система отопления дают воду для обогрева с температурой 75-950С. Теплый пол является низкотемпературной системой, оптимальная температура воды в отопительных трубах водяного контура составляет 35-550С. Как в такой ситуации получить воду для теплого пола нужной температуры? С этой задачей успешно справляется смесительный клапан для теплого пола. Устройство осуществляет смешивание горячей и холодной воды, циркулирующей в системе, т.е. подготовку теплоносителя для последующей подачи в трубопровод вашего пола. Какие бывают смесительные клапаны и какова их работа, рассмотрим все существующие модели и варианты установки.

Место и роль смесительных клапанов в отопительной системе «теплые полы»

Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 750С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.

Важно! Чрезмерный нагрев бетонной стяжки приводит к ухудшению температурного баланса внутри отапливаемого помещения. Напольное покрытие (в большинстве случаев на древесной основе) при высоких температурах быстро утрачивает свои эстетические и технологические качества, приходя в негодность.

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 260С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-220С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 500С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.

Добиться существенного снижение температуры котловой воды на входе в отопительные водяные контуры помогает смесительный узел, представляющий собой комплект взаимосвязанных приборов и устройств. Одну из главных ролей в работе смесителя играет клапан термосмесительный, смешивающий воду для теплого пола. Благодаря этому небольшому приборчику осуществляется смешение двух поток воды, холодной и горячей для того, что бы на выходе получился вода необходимой температуры. Клапаны, устанавливаемые в смесительные узлы, бывают двух типов, трехходовые и двухходовые. Каждый из типов кранов выполняет свои, определенные технологическим процессом задачи и функции. Какой прибор лучше использовать для ваших теплых полов? Что стоит за выбором типа смешивающего и регулирующего устройства?

Что собой представляет смесительный термостатический клапан

Процесс работы теплых полов заключается в подаче горячей воды из нагревательного прибора или другого источника нагрева в смесительный узел. Первое устройство, с которым вступает в контакт горячая вода предохранительный смесительный термостатический клапан. Двухходовой или трехходовой кран специально установлен для того, что бы снижать температуру котловой воды перед тем как она поступит в коллектор. Охлаждение теплоносителя осуществляется в автоматическом режиме, за счет подмеса остывшей воды из трубы обратного потока. Этот процесс происходит постоянно и беспрерывно на протяжении того времени, когда включено отопление.

Выше уже было сказано, что для этих целей используются вентили подмеса двух типов.

Двухходовой термостатический смесительный клапан

Двухходовой термостатический клапан, если говорить обычными словами, представляет собой улучшенный вариант ручного вентиля.

Несложное и понятное устройство вентиля позволяет достаточно эффективно осуществлять регулировку температуры теплоносителя в автоматизированном режиме. Обычно такой прибор ставится в отопительную систему, заменяя ручные краны. К основным достоинствам двухходового типа устройства можно смело отнести:

  • автоматизированная работа по снижению температуры воды;
  • простая и недорогая конструкция;
  • легкий монтаж.

На заметку: Недостатком подобного прибора являются ограничения использования. Такой тип вентилей рассчитан на работу теплых полов небольшой площади. Обычно двухходовой клапан ставится на водяные отопительные контуры небольшой длины (для ванной комнаты, в детской).

Это тип смесительного прибора используется чаще всего, когда речь идет об оборудовании теплых полов в качестве вспомогательной системы отопления. С помощью этого прибора осуществляется корректная регулировка температуры теплоносителя, рабочего давления в системе и интенсивность водяных потоков.

Устройство состоит из цельного, литого корпуса (латунь или бронза). На кране имеется терморегулирующая головка с метрической шкалой. Положение головки может меняться в ручном и в автоматическом режиме. Для простых и недорогих систем отопления обычно используется оборудование с ручной настройкой. В сложных системах принято устанавливать термостатические вентили с дистанционными датчиками температуры. Основной деталью конструкции прибора – седла, одно или два. Двухседельные краны способны перекрывать поток воды полностью в отличие от трехходовых устройств.

Принцип работы устройства заключается в следующем:

  • вода, поступающая из обратного контура, снова направляется в петлю теплого пола;
  • снижение температуры нагрева отработанной воды ниже установленных параметров, приводит к срабатыванию устройства. В систему запускается горячая вода, смешиваясь внутри прибора с остывшей водой;
  • при достижении температуры воды заданных параметров, срабатывает термостатический датчик, вентиль автоматически перекрывает подачу горячей воды в систему.

Другими словами, затвор, состоящий из седла и плунжера, реагирует на механическое действие термостатической головки. Плунжер, опуская вниз, перекрывает поток воды, снижая давление. Опущенный вниз затвор означает полную герметизацию проходных отверстий крана, соответственно вода в систему не поступает. Плунжер установлен перпендикулярно направлению движения воды и может быть игольчатым, тарельчатым или стержневым.

На заметку: если использовать этот тип оборудования при отоплении помещений большой площади, термостат будет работать со сбоями. Вода в длинных контурах быстрее остывает, поэтому термостат вентиля будет срабатывать чаще, добавляя в систему горячую воду.

На практике сегодня применяются вентили трех видов:

  • Гидравлические;
  • Пневматические;
  • С электроприводом.

На рисунке указана схема подключения двухходового смесительного клапана в систему отопления «теплые полы».

Трехходовой смесительный клапан

Что касается трехходового смесительного клапана, то его работа в принципе отличается от принципа действия двухходового устройства. Здесь идет речь о подмесе к горячей воде, поступающей от котла к коллектору, остывшей воды, поступающей из обратки. Плюсы и минусы данного устройства аналогичны двухходовому крану за исключением одной детали:

Во время включения устройства в работу, интенсивность потока теплоносителя никак не меняется. За счет этого достигается равномерное изменение температуры воды, поступающей в петли водяного контура.


К основным особенностям этого устройства следует отнести максимально удобную регулировку температурного режима нагрева водяного пола. Этот тип смесительного устройства рассчитан на работу с масштабными системами отопления (помещения площадью более 250 м2). Однако, несмотря на очевидные преимущества, трехходовой клапан имеет ряд недостатков.

Важно! При срабатывании термостата, кран открывается полностью, давая доступ в систему теплого пола горячего теплоносителя. Это может стать причиной перегрева отопительного контура в лучшем случае, а в худшем варианте, к разрыву трубопровода.

В отличие от двухходового типа, трехходовое устройство подмеса имеет низкую пропускную способность.

Изделие изготавливается из латуни или из бронзы. Оснащается изделие термочувствительной головкой или термостатом. Схема работы этого устройства следующая:

Горячая вода следует через правый и фронтальный патрубки до того момента, пока температура воды отвечает заданным параметрам. При снижении или росте температуры теплоносителя в работу вступает термостат, приводящий в движение шток. В результате движения штока происходит подмес горячей или охлажденной жидкости из других магистралей. Фронтальное отверстие открывается полностью в том случае, когда температура воды снова достигла желаемых параметров.

В зависимости от привода, трехходовые клапаны могут быть следующей конструкции:

  • с термостатическим приводом;
  • с термостатической головкой;
  • с электроприводом;
  • с сервоприводом.

Каждая модель имеет свои отличия и особенности, специально рассчитанные для использования в различных гидравлических системах коммуникаций.

Подключается трехходовой клапан следующим образом.

Заключение

Подключаются оба типа смесительных термостатических клапана по-разному. Для двухходового крана характерной является параллельная схема подключения. Для трехходового вентиля используется последовательное подключение.

Первый тип, двухходовой клапан в основном используется для работы с одним или с двумя водяными отопительными контурами. Для этого варианта и используется параллельное подключение.

Трехходовой тип устройства рассчитан на работу с длинными водяными контурами. При последовательном подключении вентиля достигается максимальная производительность теплых полов. Оба устройства монтируются в систему перед смесительным узлом, перед циркуляционным насосом. Надежность работы кранов проверяется во время пробного пуска системы отопления. Правильный монтаж и настройка приборов позволят вашим полам работать длительное время и максимально эффективно.

znatoktepla.ru

Как выбрать смесительный узел для теплого пола

Альтернатива радиаторному отоплению – система теплых полов является современным решением, способная правильно обогреть здание любого типа. Теплый пол можно установить в отдельном взятом помещении или таким образом решить проблему отопления всего дома. Самое главное — данная система является автономной, потому что для нее необходимо подготовить теплоноситель с более низким температурным показателем. А за это отвечает смесительный узел для теплого пола – так называемая подготовительная станция.

Что собой она представляет? Чисто визуально смесительный узел – это группа трубопроводов, соединенных в определенном порядке. Их цель – это выдать один поток теплоносителя, который будет собран из двух потоков. Если рассматривать это соединение с конструктивной точки зрения, то можно продумать несколько вариантов. В настоящее время производители пользуются тремя:

  1. Параллельный способ подсоединения. Не самый эффективный, поэтому встречается сегодня достаточно редко. Для этого в устройство коллектора устанавливается термоклапан для теплого пола двухходового действия. С его помощью производится подключение основного потока к вспомогательному (обратному).
  2. Последовательный. Это более эффективный вариант за счет повышенной производительности узла. В нем практически весь поток направляется потребителю.
  3. Комбинированный. Понятно, что в состав узла входит и параллельный способ подсоединения, и последовательный.

Смесительный коллектор из латуни

Обычно в узел входит несколько приборов: сами трубы с тройниками, блок автоматики, циркуляционный насос для теплого пола и различные клапаны (смесительные, трехходовые, регулирующие), которые устанавливаются как на подающем контуре, так и на обратном.

Внимание! Тот, кто пытается своими руками установить коллектор для теплого пола, должен знать, что он должен обязательно снабжаться системой отвода теплоносителя в канализацию и прибором, выводящим воздух из устройства. Их отсутствие приведет к проблемам, с которыми справиться будет просто невозможно.

Выбираем коллекторный узел

Чтобы правильно выбрать коллектор для теплого пола, необходимо в первую очередь определиться, для какого помещения этот теплый пол будет предназначаться. Все дело в размере площади помещения. Чем она больше, тем мощнее должна быть система отопления, тем выше температура теплоносителя потребуется. А так как смеситель (коллектор) для теплого водяного пола – деталь капризная и очень уязвимая, то небольшая ошибка, особенно в большую сторону, может привести к неприятным последствиям.

Смеситель с термоголовкой

С высокими температурами работать сложнее, чаще всего от их правильной коррекции зависит безопасность эксплуатации самой отопительной системы. Поэтому правильный подбор смесительного узла – дело серьезное и важное. Тем более, в нем должно проводиться смешивание двух потоков с разным температурным показателем. А чтобы добиться максимально правильной температуры в общем потоке, надо точно рассчитать пропорции двух смешивающихся. Поэтому выбор коллектора зависит от качества используемых в его конструкции материалом и устройств.

Материалы для смесительного узла

Чаще всего узел подмеса для теплого пола изготавливают из латуни или из нержавейки. Оба металла обладают высокими техническими характеристиками, из которых самой важной считается коррозийная стойкость. И чем дороже используемый материал, тем выше цена самого устройства.

Добавим сюда и количество используемых в конструкции термосмесителя для теплого пола различных приборов. Сегодня производители предлагают простейшие варианты и очень сложные. К простейшим обычно относятся конструкции, в состав которых входит минимальное количество труб с установленными на них термостатическими клапанами для теплого пола или обычными вентилями, перекрывающими тот или другой патрубок. В сложных конструкциях присутствуют не только запорная арматура, но и воздухоотводчики, краны для слива, датчики, которые регулируют и контролируют расход теплоносителя и другие параметры смесительного узла. Обязательно в таком узле присутствует сложная насосная группа для теплого пола, которая самостоятельно контролирует свою работу в соответствии с поставленными задачами перед коллектором.

Сложная коллекторная группа

Все большей популярностью пользуются коллекторы, в состав которых входит хорошо отрегулированная автоматика. Если в простых конструкциях все приходится делать своими руками методом «тыка», то в автоматическом смесительном узле надо просто задать параметры теплоносителя и дать команду к работе. Все остальное автоматика сделает сама. Она не только отрегулирует температурный режим и работу всех приборов и деталей (кстати, насос для теплого пола также работает от автоматики), но и будет следить за безопасностью.

Считается так, что на каждые 120 м² отапливаемой площади необходимо устанавливать один смесительный узел. Не стоит пренебрегать этим советом, возьмите его на вооружение, если своими руками пытаетесь собрать теплый пол. Иногда случается так, что в доме присутствуют несколько коллекторов. Их необходимо точно отрегулировать под каждое помещение, что бывает не всегда просто. Поэтому специалисты рекомендуют не жадничать. Лучше сразу же установить теплый пол с автоматикой, чтобы не было проблем с температурным режимом в разных частях здания.

Но, как это часто бывает, бюджет, выделенный на систему отопления теплый пол, может не вместить в себя покупку дорогого смесительного узла. Поэтому, к примеру, для маленьких помещений типа ванная, туалет и так далее, можно использовать простейший вариант, изготовленный из пластиковой трубы. Кстати, изготовить его своими руками – не проблема. Дополняют его простой запорной арматурой, даже можно установить небольшой расходомер и термосмесительный клапан для теплого пола, благо стоят они недорого.

Шкаф открытого типа

Место установки

Установка узла смешения для теплого пола обычно производится в специальном металлическом шкафу, который навешивается на стену или утапливается в подготовленную нишу. Они бывают двух вариантов:

  1. Открытого типа – удобен в обслуживании, но снижаются защитные свойства внутреннего наполнения.
  2. Закрытого. Это стандартное приспособление с дверцей.

Очень важный момент – где установить шкаф. Во-первых, советуем оценить расположение трубной разводки. К примеру, у вас контур из нескольких веток. Тогда лучше всего установить шкаф так, чтобы он оказался посередине расстояния между ветками, и как можно ближе к трубам подачи и обратки теплоносителя системы отопления дома. Специалисты считают, что эта точка является идеальной, чтобы гарантировать хорошую работу термосмесителя для теплого пола.

В том случае, если вы являетесь обладателем большого дома, то появляется необходимость организации отдельного смесительного узла, который лучше всего установить в отдельном помещении.

otepleivode.ru

Смесительный узел для теплого пола, преимущества и принцип действия

При обустройстве любого жилого помещения немалое внимание уделяется вопросу, связанному с утеплением полов. В большинстве случаев в качестве решения этой проблемы используют водяное утепление, в котором ключевым элементом является смесительный узел для теплого пола. Если для систем радиаторного отопления наиболее оптимальная температура будет находиться в пределах 80-90 градусов Цельсия, то для систем теплых полов температурный режим должен быть ниже (около 35 градусов). Смесители для теплого пола позволяют обеспечить нормальную работу низкотемпературных систем, понижая температуру за счет смешения обратки с горячим теплоносителем.

Смесительный узел теплого пола

Приборы подобного действия отлично подходят для  подключения одного распределительного коллектора. Естественно, их можно использовать в качестве самостоятельных приборов. Теплоносители дополнительно оснащаются циркулярным насосом, который требуется для обеспечения в отопительной системе принудительной циркуляции жидкости. В этих приборах, как правило, двухходовые и трехходовые питающие клапаны, которые обеспечивают постоянное добавление холодной воды из обратки в теплоноситель.

Смеситель для теплого водяного пола – преимущества использования

Теплый пол, оснащенный термосмесителем, обладает большим количеством преимуществ, которые делают эту систему все более популярной. Перечислим наиболее главные:

Рекомендуем к прочтению:

  • Безопасность. Очень часто происходят ситуации, при которых люди забывают о высокой температуре отопительных приборов, что становится причиной получения сильных ожогов. При использовании данной системы подобные неприятности полностью исключены.
  • Гигиеничность. Уход за теплыми полами не представляет никакой трудности, а благодаря постоянной отапливаемости они высыхают за максимально короткие сроки, что исключает возможность появления различных грибков и плесени.

Экономичность. Как правило, при использовании теплых полов экономия энергии составляет от 30 до 50%.

  • Долговечность. Единственный элемент в системе, который подвержен наиболее существенному износу – это труба, срок эксплуатации который составляет минимум 50 лет.
  • Управление по наружной температуре  — на клапане двухходового типа установлен электропривод, подключенный к терморегулятору. Корректировка уровня нагрева осуществляется с учетом изменений уличного температурного режима.
  • Ручной режим, при котором блок используется без клапанов. Величина процента подмеса в этой ситуации определяется вручную. Не рекомендуется использовать одновременно с высокотемпературными источниками подачи тепла.
  • Режим ограничения температуры, который обеспечивается благодаря установке на клапан термостатической головки, оснащенной датчиком выносного типа. Температурный режим нагрева пола ограничивается отметкой, выставленной на термостатической головке.

Схема работы смесительного узла

Назначение смесительного узла для теплого пола и принцип его действия

Термосмеситель для теплого пола представляет собой оборудование, предназначенное для циркуляции и регулировки теплоносителя по отопительной системе пола. В него включены два основных элемента:

  • Циркуляционный насос, благодаря которому происходит циркуляция жидкости в контуре теплого пола.
  • Регулирующий клапан, который подпитывает контур горячей водой до температуры, заданной на теплоносителе.

Составные части смесительного узла

Смесительная группа для теплого пола – типы коллекторов и их краткая характеристика

Первый тип

Основой этого устройства является использование трехходовых смесительных клапанов, задача которых заключается в смешивании горячей воды из котла и холодной воды из обратки. Клапаны обычно оснащены сервоприводами, благодаря которым возможно управление термостатичными устройствами и погодозависимыми контролерами. Такой тип коллектора считается наиболее оптимальным, но у него имеются некоторые недостатки. Прежде всего, стоит отметить ситуацию, во время которой клапан по сигналу термостата может полностью открыться и впустить в систему горячую воду, температура которой достигает 90 градусов Цельсия.

Схема подключения трехходового клапана

Резкий температурный скачок может спровоцировать разрыв отопительных труб, так как давление в них становится слишком высоким. Также стоит отметить, что трехходовые смесительные клапаны обладают высокой пропускной способностью, что не слишком удобно, так как любые изменения в регулировке клапана могут существенно сказаться на температуре пола. Несмотря на характеризующийся такими недостатками смесительный узел, теплый водяной пол такого типа считается просто незаменимым в крупных системах отопления.

Рекомендуем к прочтению:

Второй тип

При этом типе смесителей используются двухходовые питающие клапаны. Их основная отличительная черта заключается в том, что смешивание горячей воды с холодной происходит постоянно, что полностью исключает перегрев теплого пола. Двухходовой смесительный клапан обладает малой пропускной способностью, за счет чего обеспечивается плавное и стабильное регулирование температурного режима. Их не рекомендуется устанавливать в помещениях, у которых площадь превышает 200 кв.м.

Схема подключения двухходового (балансировочного) клапана

Распределительный смесительный узел для теплого пола

Коллектор для водяного пола является таким же важным элементом, который отвечает за регулирование температуры теплых полов. Его основные функции заключаются в распределении теплоносителя по отопительным контурам. Обязательным элементом коллектора являются расходомеры и термостатические клапаны.

Расходомеры должны присутствовать в обязательном порядке, так как длина труб в системе разная и, соответственно, вода в коротких трубах без расходомера может течь с меньшим сопротивлением. Благодаря регулятору расхода обеспечивается равномерная циркуляция теплоносителя во всей системе, а термостатические регуляторы помогают регулировать температуру в отдельных контурах системы.

centro-pol.ru

Трехходовой термостатический смесительный клапан для теплого пола – что это?

Краткое содержание

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого пола

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана

  • горячая вода поступает к коллектору, входящему в систему теплого пола;
  • при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
  • если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
  • внутри происходит смешивание двух потоков;
  • после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана

  • Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
  • Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
  • Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

  • Площадь помещения. Для маленьких комнат – ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости.

    Трехходовые клапаны Esbe модели VTA320

  • Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
  • Возможность получения автоматического режима функционирования.
  • Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой  модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Термосмесительный узел теплого пола

Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости.

Схема двухходового клапана

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м2.

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

  • Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
  • L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

    Схема подключения трехходового смесительного клапана

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключения

  • Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  • Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  • Распределение теплоносителя по трубам теплого пола.
  • Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Видео: Тёплый пол своими руками: нужен ли трёхходовой кран

kaminyn.ru

Смесительный узел для теплого пола своими руками

Подошло время заняться котельной. Такие работы на стороне стоят космических денег. К тому же я не каждому готов доверить это дело, а следовательно будит еще дороже. Поэтому делаем котельную сами.

Прикинул как что будит и решил  для начала подготовить  отдельные узлы. Так как у меня основное отопление это теплый пол, то необходим смесительный узел, чтобы получить воду необходимой температуры для ТП.

Определился со схемой смесительного узла для ТП.

Полезно на эту тему посмотреть Виталия Лужецкого. Доходчиво рассказывает, как своими руками сделать узел подмеса (смесительный узел) для теплого пола . Конкретно объясняет, зачем там нужен каждый фитинг, обратный клапан, шаровые краны, насос, фильтр грязевик, термометры, трехходовой смесительный клапан и т.д.

Смотрим фотку. Здесь то из чего собирал я. Многие части могут варьироваться. Например, в место тройника и нипелей, можно использовать один тройник с выходами под наружную резьбу.

Смесительный узел для теплых полов в сборе.

Шаровый кран возле циркуляционного насоса можно поставить без американки, так как она уже есть на насосе.

При сборке смесительного узла я использовал свое ноухау — электронные термометры из Китая. Покупал  термометры здесь с бесплатной доставкой. На фото не показаны.

Так как стрелочные специальные стоят дорого, а смотреть на них приходиться очень редко. Только во время настройки системы и для периодического контроля.

Они питаются от батареек, что не очень удобно. Я запитал их от сети.  Добавил выключатель, хотя это на любителя, так как потребляют они до смешного мизерный ток.

Стоят эти термометры вообще копейки, а работают вполне достойно. Сами термометры можно прикрепить на отдельную приборную панель или врезать в дверцу шкафа коллектора теплого пола.

Обратные клапаны лучше брать с металлическими сердечниками. Такие надежней. См. фото. Взял их на распродаже в Ulmart в четыре раза дешевле.

Насос сначала хотел взять самый дешевый, китайский. Популярный в Леруа-Мерлен Oasis. Подумал, что сэкономлю, а потом  со временем поменяю на нормальный. Но когда изучил его характеристики, особенно в сравнении с брендовыми моделями, пришел к выводу, что это полное фуфло.

Даже самая мощная модель Oasis потребляя вдвое больший ток, выдавала какую-то очень странную характеристику. Объем прокачанного теплоносителя в час просто не шел ни в какое сравнение с Grundfos.

То бишь в начале то я думал, что Oasis просто не такой надёжный и все, а оказалось, что он еще и по характеристикам обалденно отстает от брендовых циркуляционных насосов. Решил что ну его нафиг. Пустая трата денег может получиться.

Проанализировал рынок и пришел к выводу, что лучшие циркуляционные насосы делают: Grundfos, Wilo и Dab. Остановился на Grundfos Alpha2 L 25-60 180 с электронным управлением, оптимальный выбор.

Перерыл интернет, самая лучшая цена на Grundfos Alpha2 L 25-60 оказалась здесь. Там и взял. Доставка у них удобная.

Есть там еще замечательный циркуляционный насос Grundfos Alpha2 25-60 180 с функцией Autoadapt, благодаря которой данный циркуляционный насос автоматически подстраивается под текущие условия вашей системы.

Отключили несколько батарей или сработал комнатный термостат и ветка теплого пола в этой комнате отключилась, то есть изменились характеристики системы, а насос под них тут же автоматически подстроился и даже потребление электроэнергии снизилось. Но эта модель несколько дороже, поэтому остановился на Grundfos Alpha2 L.

Обратите внимание, что Grundfos часто подделывают, поэтому берите в проверенном месте. Смотрим на коробку она должна быть цивильной. На коробке должно быть однозначно указано, что насос произведен в Дании (made in Denmark).

Далее настоящий производитель всегда кладет в коробку не крашенные гайки затянутые в целофан.

Патрубки же, по крайней мере у Alpha2, покрашены полностью включая резьбу. См. фото.

Если посмотреть в патрубок на гребенку, делаем это на свету, то у настоящего насоса   она должна быть сероватая или розоватая, но короче не чисто белая.

Трехходовой смесительный термостатический клапан брал Valtec VT.MR01.N. У него байпас полностью не перекрывается и проходимость выше. По сути он специально для теплого пола. По крайней мере Valtec во все свои проекты с ТП пихает именно VT.MR01.N.

Собираем смесительный узел для теплого пола своими руками.

Полный вариант выглядит как на фото. Детали можно несколько варьировать в зависимости от тех, что проще или выгоднее удалось купить. Использовать различные комбинации наружной, внутренней резьбы и нипелей, муфт.

Смесительный узел для теплых полов в разборе, наглядная компоновка.

Теперь про обратные клапаны. Тот, что стоит на байпасе (вертикально) можно смело выкинуть если вы уверены, что в вашей системе насос отключаться не будет.

Иногда, когда используются термостаты в каждой комнате и все петли оснащены сервоприводами, то есть может произойти отключение всех петель теплого пола, нет смысла гонять циркуляционный насос, а при нашем подключении даже не желательно. Следовательно  насос выключается.

Второй обратный клапан (горизонтальный) желательно оставить, хотя многие этого не делают. За подробностями к упомянутому видео Виталия Лужецкого.

Вентиль может понадобиться только если вы собираете смесительный узел на Трехходовике Valtec MR01. Так как он по принципу своей работы схож с двухходовым термостатическим клапаном и для его хорошей работы часто требуется поджать байпас (уменьшить проток теплоносителя с помощью вентиля).

Я не стал заморачиваться и взял вентиль подешевле.

        После регулировки ручку вентиля лучше снять, чтобы случайно не сбить настройку.

Для трехходового термостатического клапана требуется термостатическая головка с выносным датчиком. Можно взять у того же Valtec, но я взял очень выгодно у китайцев здесь.

Качественная термоголовка за скромные деньги. Взял две. Подходит нормально, как родная.

Выносной датчик температуры я поставил на обратку. Так система отзывчивее на колебания погоды (температуры на улице).

Далее можно оснастить смесительный узел ТП аварийным реле. Например, таким берем у китайцев за копейки. В случае аварии с котлом или термостатическим клапаном, чтобы в петли теплого пола не хлынула перегретая вода.

Ставим его на подаче после трехходового термостатического клапана  перед насосом и настраиваем градусов на 60-70. Подключаем насос через аварийное реле. То бишь в случае аварии, насос отключиться.

Обязательно ставим шаровые краны с американками и ставим американку в байпасе. Все это необходимо, чтобы в случае поломки можно было легко перекрыть воду шаровыми кранами, а благодаря американкам легко разобрать необходимый узел для ремонта или замены.

Шаровой кран возле насоса можно ставить без американки, так как она есть у насоса.

В некоторых схемах, в том числе брендовых смесительных узлах, можно заметить, что насос стоит вертикально между подачей и обраткой. Такая компоновка ведет к потерям и требует более производительного насоса.

Все детали я использовал на 1″ (дюйм). В моей системе отопления два коллектора теплых полов по одному на этаж. На 4 и 5 петель ТП. Петли примерно одинаковы и имеют длину уколо 75 метров.

Смесительный узел располагается в котельной и работает на два коллектора ТП.

Некоторые ставят смесительные узлы прямо в коллектоном шкафу, но тогда их понадобиться два и в комнате будет шум от циркуляционного насоса.

В нашей системе отопления есть еще несколько радиаторов их загрузку обеспечивает циркуляционный насос встроенный в газовый котел Baxi Luna3.



moyteremok.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
