Сэндвич-панели – виды, классификации, конструкция

Главная
Статьи
Виды сэндвич-панелей и их классификация

Сэндвич-панели применяются для отделки жилых и коммерческих зданий. В их помощью можно быстро отделать фасад. К тому же, панели одновременно играют роль теплоизоляции. Виды готовых изделий отличаются назначением, наполнением, типом покрытия и техническими характеристиками. Это позволяет подобрать наиболее практичный вариант для отделки сооружений.

Содержание

Конструкция
Классификация сэндвич-панелей по применению
1. стеновые
2. кровельные
3. акустические
Классификация сэндвич-панелей по материалу теплоизоляции
1. Минеральная вата
2. Пенополиуретан
3. Пенополиизоцианурат
4. Стекловолокно
5. Пенополистирол
6. Комбинированный теплоизолятор
Классификация сэндвич-панелей по типу полимерного покрытия
Технические характеристики покрытий
Виды замковых соединений
Где купить сэндвич-панели по цене от производителя

Конструкция сэндвич-панелей

Сэндвич-панели представляют собой пирог из трех слоев:

Металлический лист с покрытием, защищающим от воздействия внешней среды и коррозии.
Наполнитель для теплоизоляции из пенополиуретана, пенополистирола, пенополиизоцианурата или минеральной ваты.
Металлический лист, защищающий от воздействия влаги, а также плесени изнутри конструкции.
Между слоями наносится слой клея.

Классификация сэндвич-панелей по применению

Выпускаются стеновые, кровельные и акустические панели. Они отличаются высотой волны, толщиной утеплителя, видом замочного соединения. Схожи сроком эксплуатации – более 30 лет. Использование этого материала обеспечивает высокую скорость монтажа.
Ниже представлены технические характеристики сэндвич-панелей:

Вид панели	Толщина, мм кг/м²	Ширина, мм	Длина, мм	Вес с минватой, кг/м²	Вес с пенополистиролом, кг/м²
Стеновые	50-250	1000, 1150, 1200	13000 (мах)	14,0-37,4	9,6-13,1
Кровельные	50-250	1000	13000 (мах)	15,1-38,5	10,6-14,6

Стеновые сэндвич-панели

Предназначены для обшивки стен с наружной стороны дома, возведения стен хозяйственных построек. Также применяются в качестве внутренних перегородок. При устройстве возможна как горизонтальная, так и вертикальная раскладка плит.

Кровельные сэндвич-панели

Применяются для обшивки скатной крыши. Устанавливаются на деревянный или металлический каркас. Такой вид панелей не используется на плоских кровлях гражданских и промышленных зданий. Герметичность обеспечивается замковым соединением.

Акустические сэндвич-панели

Предназначены для гашения посторонних шумов благодаря отражению звука от металлической обшивки. Наружная часть оснащена перфорированными отверстиями определенного диаметра и качественным уплотнением стыковых участков, что обеспечивает максимальное снижение шума. Наполнением является шумоизоляционный материал с гидроизоляционной пленкой. Как правило, из них возводят экраны и ограждающие конструкции вдоль трасс или создают перегородки в цехах с повышенной шумностью.

Классификация сэндвич-панелей по материалу теплоизоляции

В качестве теплоизоляционного наполнителя используется минеральная вата, пенополиуретан, пенополиизоцианурат, стекловолокно, пенополистирол, комбинированный теплоизолятор. Соединение листов металла и наполнителя выполняется с помощью полиуретанового клея. Далее – подробнее свойствах каждого типа наполнителя.

Минеральная вата

Представляет собой материал с волокнистой структурой из расплавов силиката, полученных путем обработки горных и шлаковых пород. Это один из самых распространенных теплоизоляторов. Основным свойством ваты является огнеупорность (класс НГ – негорючий). Из недостатков выделяется склонность к насыщению влагой, что требует обязательной гидрозащиты, при этом гигроскопичность составляет 0,2-2%. Из-за быстрого водонасыщения теплоизоляционные качества снижаются в несколько раз, поэтому защитой выступают металлические листы.

Преимущества:

Высокая тепло- и звукоизоляция
Экологичность, не выделяет токсичных веществ под воздействием внешних факторов или огня
Нулевая усадка, поэтому при эксплуатации не теряет первоначальных размеров
Устойчивость к колебанию температур и коррозии, что защищает металлические покрытия, контактирующие с ватой

Простота монтажа и обработки

Недостатки:

Потеря теплоизоляционных свойств,в случае долгой эксплуатации без возможности их восстановления
Чрезмерная паропроницаемость, способствует расслоению структуры минваты
Возможность монтажа только в ясную погоду без осадков
Большой вес. На примере здания размерами 20×40×6 м, минвата толщиной в 10 см увеличивает нагрузку на основание до 5 т, что в сравнении пенополистиролом или пенополиуретаном значительно больше

Во время работы требует использования респиратора, так как отслоившиеся волокна способны причинить вред здоровью работника

Пенополиуретан

Сэндвич-панели, наполненные пенополиуретаном, легко обрабатываются и не создают мусора в процессе монтажа. Пенополиуретан (ППУ) – один из самых эффективных материалов, так как его теплопроводность практически нулевая: 0,02 Вт/м•°C. Материал обладает гидроизоляцией, поскольку его поры закрыты на 99%. Недостаток — высокая горючесть (класс Г2 – легко сгораемый).

Среди преимуществ — ППУ обладает стойкостью к механическим и термическим деформациям. Достаточная прочность, не требует создания дополнительных опорных конструкций. ППУ стоек к воздействию биологических микроорганизмов, агрессивных компонентов и осадков, коррозионным процессам. Легко обрабатывается и не создает мусора в процессе монтажа. Также полиуретан обладает высокой адгезией с любыми видами материалов от камня до металла. К недостаткам кроме горючести считается лишь дороговизна, что ощутимо при работе с большими объемами.

Пенополиизоцианурат

Данный вид является усовершенствованным вариантом пенополиуретана, так как кроме всех ранее перечисленных достоинств добавляется еще и стойкость к огню. Изготовление материала проводится на основе полиола и изоцианурата в пропорции 1:2. Такое соединение подвергается полимеризации под воздействием высоких температур или открытого пламени. Следствием этого является образование углеродной матрицы с высокопрочными связями.

Преимущества:

Имеет наименьший показатель теплопроводности – 0,01-0,02%
Не имеет усадки, устойчив к деформациям различного происхождения

Эластичность, что упрощает работу с ним
Высокое сцепление со стеклянными, металлическими, каменными и бетонными поверхностями на протяжении всего срока эксплуатации
Высокая несущая способность и долговечность
Устойчивость к внешним факторам, агрессивным средам и компонентам

Недостатки:

Подверженность воздействию ультрафиолетовых лучей и атмосферным осадкам
Высокая стоимость материала

Стекловолокно

В обиходе строителей также может называться стекловатой. Представляет собой волокнистый материал, схожий по техническим показателям и способом изготовления с минеральной ватой. В его основе присутствуют минеральные волокна, которые посредством связи между собой образуют эластичные плиты. Прочность обеспечивается за счет большой длины и толщины этих ворсинок.

Волокно устойчиво к химическим реагентам и явлениям, при этом не содержит в составе токсичных и вредных веществ. Обладает достаточной долговечностью и стойкостью к вибрационным и динамическим воздействиям. Благодаря небольшой массе стекловаты, монтаж проводится без особых трудозатрат и усилий. Класс горючести составляет НГ-Г1, то есть плавится при температуре более 500°C, при плотности 40 кг/м³.

К недостаткам относится повышенное водонасыщение (до 150 % от массы). При устройстве в лежачем положении материал способен слеживаться на 25% от общей толщины. Также подвергается деформациям при воздействии температуры до 400°C, а после начинает интенсивно спекаться. Если стекловата не защищена от ветровой нагрузки, то волокна выветриваются, и при контакте с телом может вызывать раздражение и зуд. На основе этих факторов материал редко применяется для наполнителя в сэндвич-панелях.

Пенополистирол

Утеплитель широко используется в стеновых и кровельных панелях благодаря высокому показателю теплоизоляции. Его долговечность обуславливается стойкостью к биологическим воздействиям и химикатам, а также абсолютной водонепроницаемостью. Так как плиты имеют внешние металлические слои, пенополистирол защищён от пагубного воздействия ультрафиолета. Класс горючести материала – Г4 (легковоспламеняющийся).

Преимущества:

высокая звуко- и теплоизоляция
стойкость к внешним воздействиям различного происхождения
сохранение технических свойств при прямом контакте с жидкостями
неподверженность деформациям при повышении температуры, сохранение первоначальных размеров
легкость, что снижает трудозатраты при установке панелей
высокое сцепление с любыми материалами и покрытиями

экологичность
возможность монтажа и эксплуатации в зимнее время

Недостатки:

разрушается под воздействием ультрафиолетовых лучей
размягчается и дает усадку при температуре более 1000 градусов по Цельсию
горюч, способствует распространению огня
подвергается нападению птиц и грызунов

Комбинированный теплоизолятор

В данном случае наполнитель представлен несколькими материалами, например, пенополистирол и базальтовая вата. Они размещаются послойно между обшивочными листами. Проклейка выполняется полиуретановым клеем. Таким образом, первый элемент придает достаточную прочность и теплоизоляцию, а второй – стойкость к открытому огню.

Классификация сэндвич-панелей по типу полимерного покрытия

Сэндвич-панели обрабатываются специальным покрытием, защищающим верхние слои от воздействия окружающей среды и механических факторов.
Можно купить сэндвич-панели, с покрытием:

Полиэстер (PE)
— широко распространен благодаря высокой твердости при толщине 25 мкм, формуемости и сравнительно небольшой стоимости. Используется в любых климатических условиях и рекомендуем для изделий, применяемых как перегородки или конструкции внутри зданий. Обладает стойкостью к температуре до 120 Цельсия. В процессе нанесения может иметь матовое или глянцевое покрытие.
Полидифторионад (PDVF) — толщина 25 мкм, термостойкость варьируется в диапазоне от -60 до 120 Цельсия. Основным преимуществом компонента является высокая устойчивость к механическим воздействиям, химическим реагентам, коррозионным процессам.
Пурал (Pural) — изготавливается на основе полиуретана, придает панели матовую тисненую поверхность. Обладает устойчивостью к ультрафиолетовым лучам, агрессивным соединениям и щелочам, коррозии, температурным перепадам. Сэндвич-панели с таким компонентом устанавливаются внутри или снаружи здания.

Пластизоль (PVC) — материал состоит из пластификаторов и поливинилхлорида (ПВХ). Обозначается PVC с числом, например 200 (мкм), указывающим на толщину слоя. При нанесении отмечается высокая формуемость, а при эксплуатации пластизольное покрытие сопротивляется деформациям, царапинам, разрушению при вальцовке, ржавчине. Применяется для внутренних, а также наружных работ.

Технические характеристики покрытий

Название	Толщина, мкм	Температура (min), °C	Температура (max), °C	Радиус изгиба (min)	Стойкость к коррозии, часов	Стойкость к УФ-лучам, от 1 до 5 баллов
PE	25	-10	120	3xt	500	2
PDVF	25	-60	120	1xt	1000	5
Pural	50	-15	120	1xt	1000	4
PVC	180-200	10	60	0xt	1000	3

Классификация сэндвич-панелей по виду замковых соединений

Стеновые сэндвич-панели при монтаже соединяются посредством таких видов замков:

Кровельные плиты оснащены другими замками:

Где купить сэндвич-панели по цене от производителя

Купить сэндвич-панели можно в компании «МРС». У нас собственное производство площадью 5 000 м2. Для изготовления панелей используем исключительно сертифицированный металл российского производства. Не сотрудничаем с посредниками, потому устанавливаем низкие цены. Сэндвич-панели от производителя «МРС» имеют срок службы до 30 лет. Товар соответствует стандартам качества. По Липецку и Липецкой области работает собственная служба доставки компании. Возможна отправка товаров в другие регионы России. Минимальный срок выполнения заказа – 1 день.

Виды сэндвич-панелей

Сэндвич-панели – современный строительный материал, применяемый для быстровозводимых сооружений и зданий.

История появления сэндвич-панелей уходит корнями в тридцатые годы прошлого века. Американский ученый Франк Ллойд Райтон изобрел легкие изделия, обладающие хорошей прочностью и простотой в эксплуатации, которые и являются прототипом первых сэндвич панелей. Это изобретение стало прорывом, но все же нуждалось в усовершенствовании. Усовершенствованием этих строительных элементов занялся Олден Б. Доу, тогда еще студент-архитектор. Так и появились первые многослойные сэндвич панели, обладающие множеством положительных характеристик. Наряду с достоинствами, современный материал имел один существенный недостаток – на его производство уходило слишком много времени. Производство сэндвич панелей «на поток» было поставлено специалистами американской компании «Alside» в 1960 году. Объемы выпускаемой продукции стали значительно увеличиваться.

В нашей стране на строительном рынке импортные сэндвич панели появились в конце девяностых годов прошлого века.

Сэндвич-панели как конструктивные системы – один из новейших и все более приобретающих популярность метод облицовки фасадов. Это крупноразмерные конструкции, состоящие из трех слоев: утеплителя, расположенного посередине и двух облицовочных слоев. Сам принцип сэндвич-панелей разработан в конце 50-х годов, а массовое применение в России началось в середине 80-х годов. В то время этот материал не отличался существенным качеством, зато позволял значительно сократить время работы. Сегодня производство сэндвич-панелей осуществляется по западным технологиям на самом современном оборудовании и ничем не уступает западным аналогам. Размеры заводских панелей у различных производителей разные: длина до 12000мм, ширина до 1200мм, толщина до 300мм. Толщина панелей зависит от ветровых нагрузок, требуемого сопротивления теплопередачи, расстояния между элементами несущего каркаса. Облицовка плиты может быть из изготовлена из алюминия, стали, гипсокартонной плиты, керамики, ДВП и ДСП – в зависимости от назначения. Но наиболее оптимальным считается вариант облицовки внешней стороны панели оцинкованной сталью с полимерным покрытием. Из наружных полимерных покрытий стального листа можно выбрать полиэстер, матовый полиэстер, пурал, пластизол.

Полиэстер – идеально подходит для жаркого и холодного климата, основан на полиэфирной краске. Глянцевый. Толщина 27 мкм., максимальная температура эксплуатации +120ºС, минимальная -10ºС. При хорошей коррозийной устойчивости, довольно низкая механическая – такое покрытие легко поцарапать при монтаже и доставке. Царапины и соскобы замазываются полиэфирной краской в цвет купленной металлочерепицы.

Матовый полиэстер – имеет отличный от всех других покрытий внешний вид, напоминающий вид натураной черепицы. Толщина 35 мкм., максимальная температура эксплуатации +120ºС, минимальная -10ºС. Хорошая коррозийная устойчивость. Соблюдать осторожность при транспортировке и монтаже, т. к. покрытие поддается механическому воздействию.

Пурал – одно из самых лучший покрытий на сегодняшний день. Выдерживает большие перепады температуры, толщина 50 мкм. Механическая устойчивость намного выше полиэстера. Глянцевый. Единственный недостаток пурала – некоторая ограниченность цветовой гаммы, что связано с особенностью химического состава покрытия.

Пластизол – самое толстое покрытие на основе пластиковой пленки, накатанной на оцинкованный профиль. Толщина 200 мкм., отличная коррозийная и механическая стойкость. Повредить пластизол очень сложно, но у покрытия самая низкая температурная переносимость.

В качестве утеплителя в сэндвич-панелях используют пенополистирол, пенополиуретан, базальтовое волокно. Пенополиуретан обладает наилучшими характеристиками по теплосбережению. Пенополистирол немного уступает как теплоизолятор, зато он менее горюч и гораздо легче. Базальтовый утеплитель соответствует самым строгим санитарным нормам и вообще не горит.

Крепление сэндвич-панелей к каркасу осуществляется при помощи саморезов по дереву или по металлу. Для бетонного основания используют специальные дюбели. В основном стыковка панелей осуществляется пазо-гребневым соединением, которое хорошо обеспечивает защиту от влаги и прочность. Стыки и швы дополнительно обрабатываются герметизирующей мастикой, неопрено-полиуретановой лентой, прокладками из полиуретана или полиуретановой пеной. Торцевые швы заполняются минеральной ватой или монтажной пеной и закрываются специальными планками. Бригада из двух квалифицированных рабочих и одного грузоподъемного механизма за одну смену способна перекрыть до 200м² поверхности!

Виды сэндвич панелей: стеновые и кровельные

Сэндвич панели бывают типов – стеновые, фасадные и кровельные.

Речь в статье пойдет о стеновых и кровельных сэндвич панелях, поскольку они имеют более широкое применение.

Стеновые сэндвич панели применяются для возведения стеновых конструкций, а кровельные — используются для организации кровли.

И тот и другой вид панелей имеют одинаковую конструкцию – две конструкционные обкладки и изоляционные наполнитель. Отличие панелей в плотности наполнителя. В стеновых панелях плотность минераловатного наполнителя должна быть не мене 110 кг/м3, в кровельных – не менее 150 кг/м3.

Виды наполнителей для сэндвич панелей

В качестве наполнителей в производстве сэндвич панелей широко используют пенопласт (пенополистирол) и минераловатные плиты. Эти наполнители обладают хорошими звукоизоляционными и теплоизоляционными свойствами. Но панели с пенопластом по сравнению с панелями, имеющими минераловатный наполнитель, много легче. Благодаря наличию в теплоизоляции надежной водо-паропроницаемой оболочки сэндвич панели не впитывают воду, что позволяет создать в помещении благоприятные условия.

Основные преимущества сэндвич панелей

сроки строительства сокращаются примерно в 10 раз, по-сравнению с другими материалами.
по теплоизоляционным свойствам сэндвич-панель с пенополистирольным утеплителем толщиной 100мм соответствует 150мм панели с утеплителем из минеральной ваты или стене из обычного кирпича толщиной 900мм. В результате, затраты на отопление снижаются в несколько раз! А т. к. утеплитель содержится в влаго-водонепроницаемой оболочке. То он не подвержен гниению и плесени.
Облицовочные листы сэндвич панелей изготовлены только из импортной стали с высокими и надежными физико-техническими свойствами. Ведь самая большая проблема – это качество оцинковки стального листа. Не будем вдаваться в тонкости процесса защиты металла от коррозии, отметим только, что цинк наносится на сталь для создания гальванической пары с железом. А для возникновения коррозии необходим электролит – например вода, некоторые металлы, воздух. Защищая сталь, цинк постепенно окисляется. Это происходит до той поры, пока его количество не иссякнет. Скорость коррозии цинка ниже, чем у «охраняемой» им стали. Так вот: от количества цинка, распределенном на поверхности и зависит скорость коррозии материала и, как следствие его долговечность. Чем толще слой цинка, тем дольше срок службы стали. Все западные сталелитейные предприятия с серьезностью подходят к этой проблеме, не экономя на цинковом покрытии. Вот почему такая сталь имеет срок службы более 20 лет. Некоторым же отечественным производителям остается только «добавить» немного цинка до необходимой по международным стандартом нормы, и тогда «наш» материал не заставит покупателя поражаться появлению коррозийных пятен.
даже при длительном погружении в воду сэндвич-панели впитывают всего несколько процентов влаги от своего объемного веса, а использование минеральной ваты в качестве утеплителя может гарантировать полную пожарную безопасность.
легкие и прочные сэндвич-панели перевозить гораздо проще, нежели тонны кирпича или железобетонные плиты. также просто производить и погрузочно-разгрузочные работы.

Безусловно, сэндвич панели не смогут полностью заменить такие строительные материалы, как кирпич, деревянные блоки или панели из железобетона, но перед ними сэндвич панели обладают рядом преимуществ:

Простота и быстрота монтажа – благодаря продуманной системе монтажа возводятся здания любой площади и сдаются в эксплуатацию в минимальные сроки.
Минимальные финансовые и физические затраты.
Хорошие теплоизоляционные свойства – по теплоизоляции сэндвич панель, имеющая толщину 100 мм способна заменить кирпичную кладку толщиной 640 мм. Применение стеновых сэндвич панелей позволяет сохранить в помещении комфортную температуру в жаркую погоду и значительно снизить затраты на отопление в зимнее время.
Высокая звуконепроницаемость – это свойство позволяет использовать сэндвич панели для возведения сооружений и зданий в непосредственной близости или недалеко от строительных площадок, автомагистралей, железных дорог без ущерба для здоровья людей проживающих или ежедневно работающих в них.
Небольшой вес – позволяет легко доставлять необходимое количество сэндвич панелей автомобильным транспортом и избежать затрат на детальное исследование грунта, поскольку такие конструкции не оказывают значительной нагрузки на фундамент.
Устойчивость к атмосферным воздействиям позволяет использовать быстровозводимые здания и сооружения из сэндвич панелей в регионах с различным климатическими условиями.
Еще одним достоинством сэндвич панелей является долговечность – при правильном монтаже срок эксплуатации таких сооружений не менее 25 лет.
Экологичность – сэндвич панели изготавливаются из материалов, соответствующих санитарным нормам.
Эстетичный внешний вид – сэндвич панели имеют современный дизайн, выполняются в широкой цветовой гамме.

Где применяются сэндвич панели?

Не смотря на то, что сэндвич панели относительно недавно появились на строительном рынке, они стремительными темпами приобрели популярность и сегодня широко применяются для возведения торговых и офисных помещений, садовых и дачных домиков, бытовок, магазинов, складских помещений, киосков, промышленных корпусов и др. Кроме того, с сэндвич панели широко используются при отделке и для утепления уже существующих зданий.

Как видите, сэндвич панели имеют широкую область применения и являются одним из наиболее востребованных и надежных строительных материалов.

Все, что нужно теперь о сэндвич-панелях: как выбрать и что купить

Сэндвич-панель представляет собой трехслойное строительное изделие, состоящее из двух окрашенных стальных оцинкованных листов и сердцевины между ними.

Технология производства сэндвич-панелей появилась благодаря американским архитекторам Фрэнку Ллойду Райту и Олдену Б.Доу, которые первыми применили ее в своих проектах. Уже в 1959 году американская компания Koppers Inc. начала серийное производство сэндвич-панелей. Старейшими производителями сэндвич-панелей в Европе являются финская компания Rannila, ныне известная под брендом Ruukki, ирландская компания Kingspan и итальянская компания Cannon.

Сэндвич-панели обладают хорошими эстетическими свойствами, отличными энергосберегающими характеристиками, а также быстро монтируются и поэтому широко применяются для строительства торговых и административных зданий, быстровозводимых каркасных зданий, в том числе складских комплексов, промышленных объектов, сельскохозяйственных сооружений.

Тип сэндвич-панелей

Стеновые сэндвич-панели

Кровельные сэндвич-панели

В зависимости от назначения сэндвич-панели делятся на стеновые и кровельные. При выборе стеновых сэндвич-панелей ключевыми параметрами являются теплотехнические, прочностные и огнезащитные характеристики, а для кровельных панелей – несущая способность и долговечность.

Кровельные сэндвич-панели должны обеспечивать полную герметичность и необходимую прочность кровли, поэтому рекомендуется использовать панели со специальным профилем наружной облицовки в виде гребней.

Энергосберегающие

Энергосберегающие свойства сэндвич-панелей определяются типом наполнителя, герметичностью замка и наличием в нем уплотнителя.

Уплотнение EPDM

Уплотнение может быть бутиловым, устанавливается при монтаже панелей, или EPDM (этилен-пропилен-диен-мономер), устанавливаемым в замок панелей в процессе производства, что обеспечивает лучшую воздухонепроницаемость и энергоэффективность эффективность замка сэндвич-панели.

Важнейшим параметром энергоэффективности сэндвич-панелей является термическое сопротивление (R0), учитывающее потери тепла в замковой части конструкции. Минимальное приведенное термическое сопротивление (при 25°С) качественных сэндвич-панелей ведущих европейских производителей представлено в следующей таблице:

Толщина панели, мм	Термическое сопротивление R0, м ² *К/Вт
Толщина панели, мм	Минеральная вата	Пенополиуретан
40	–	1,9
60	–	2,8
80	2,1	3,7
100	2,6	4,5
120	3,1	5,5
140	3,5	6,3
160	4,1	7,1
180	4,5	8,3
200	5,0	9,0

Панели с термическим сопротивлением ниже указанных параметров не рекомендуются для использования в строительстве энергоэффективных зданий.

Использование современных наполнителей, таких как минеральная вата и PIR, позволяет строить здания даже с нулевым потреблением энергии. Строительство пассивных зданий и складов с регулируемой газовой средой требует применения технических решений по герметизации всех примыканий, а также применения сэндвич-панелей с повышенной энергоэффективностью, позволяющих практически полностью исключить потери энергии. Строительная конструкция из сэндвич-панелей может считаться энергоэффективной, если ее воздухонепроницаемость составляет менее 1,5 м ³ /м ² час.

Сэндвич-панели со встроенными фотоэлектрическими модулями (солнечными батареями) — самые инновационные решения по энергосбережению.

Сердечники

Наполнитель сэндвич-панелей (теплоизоляционный слой) обеспечивает такие характеристики, как долговечность, тепло- и звукоизоляция, огнезащитные свойства.

Наполнитель из пенопласта

В производстве сэндвич-панелей используются различные виды наполнителя; наибольшее распространение получили минеральная вата, вспененный полиуретан (ПУ, ПУР) и его модификация – пенополиизоцианурат (ПИР, ИПН), а также вспененный полистирол (пенопласт).

Панели, наполненные пенопластом, обладают наихудшими эксплуатационными характеристиками, поэтому, как правило, применяются для возведения временных сооружений со сроком эксплуатации до 10 лет и не предъявляют требований пожарной безопасности, так как пенопласт горюч. Кроме того, пенопласт имеет низкое звукопоглощение и способствует распространению плесени. Единственным преимуществом пенопластовых сэндвич-панелей является их низкая цена.

Наполнитель из минеральной ваты

Являясь наиболее распространенным материалом, минеральная вата всегда используется в сэндвич-панелях с повышенными требованиями к огнестойкости (до EI360), например, в противопожарных перегородках. Коэффициент теплопроводности минеральной ваты изменяется в пределах λ=0,038-0,044 Вт/мК. В зависимости от необходимых характеристик в конструкции сэндвич-панелей используется минеральная вата различной плотности: низкой плотности (менее 90 кг/м ³ ) – для внутренних перегородок, средней плотности (95-115 кг/м ³ ) – для наружных стен и кровельных панелей или повышенной плотности (120 кг/м ³ и выше) – для противопожарных перегородок и стеновых панелей повышенной несущей способности. Характеристики минеральной ваты обусловили широкое применение сэндвич-панелей с таким наполнителем при строительстве складов горючих материалов, пожароопасных производств, а также зданий с повышенными акустическими требованиями.

ПИР-наполнитель

Сэндвич-панели из пенополиуретана удобны в монтаже за счет небольшого веса (в большинстве случаев плотность пенополиуретана в панелях составляет от 32 до 40 кг/м ³ ) и обладают более высокими характеристиками энергосбережения (λ=0,020-0,021 Вт/мК) по сравнению с минеральной ватой.

Вспененный полиуретан не впитывает влагу и поэтому с успехом может применяться в панелях для автомоек, бассейнов, производств с повышенной влажностью (солодовни пивоваренных заводов, грибные фермы и др.), а также объектов, расположенных вблизи водоемов.

Сэндвич-панели с наполнителем из пенополиуретана применяются на объектах с низкими требованиями пожарной безопасности, а также на холодильных складах (холодильных и морозильных камерах, в том числе с регулируемой газовой средой). В этом случае в креплениях панелей необходимо использовать полипропиленовые вставки для предотвращения образования мостиков холода и уменьшения теплопотерь.

Стоит отметить, что пенополиуретан относится к горючим материалам (группа горючести Г1) и легко воспламеняется (группа М1-М1), а класс огнестойкости сэндвич-панелей с пенополиуретановым наполнителем – EI15.

Наполнитель ВПН

Вспененный полиизоцианурат (ПИР) представляет собой новое поколение полиуретанового наполнителя (λ=0,020-0,021 Вт/мК) с классом огнестойкости до EI45. Вспененный полиизоциануратный сердечник типа E-PIR имеет класс огнестойкости EI15-EI30, а X-PIR – до EI45.

IPN — торговая марка модифицированного вспененного полиуретана (λ=0,020–0,022 Вт/мК), используемого в сэндвич-панелях Kingspan. При этом IPN по своим характеристикам больше соответствует типу X-PIR, а IPN-L близок к E-PIR. Недостатком ВПН является отсутствие данного типа сердечника среди рекомендуемых в европейском стандарте ДСТУ Б EN 14509:2014, что усложняет подтверждение качественных характеристик изделий с таким сердечником и не гарантирует его длительный срок службы.

Архитектурная экспрессия

Ассортимент сэндвич-панелей, представленный на рынке Украины, предоставляет практически безграничные возможности создания уникальной архитектуры. Богатые цветовые решения, вариации направления монтажа, разнообразие видов профилей и декора позволяют архитектору использовать сэндвич-панели не только как конструкционный, но и как элемент дизайна здания.

Сэндвич-панели со стальной облицовкой с полимерным покрытием могут иметь стандартные (всегда в наличии у производителей на складах) и индивидуальные цвета. Диапазон возможных цветовых оттенков панелей определяется по международным цветовым стандартам RAL, RR или NCS.

При выборе цвета сэндвич-панели необходимо учитывать способность металла различных цветов нагреваться и расширяться, так как от этого во многом зависит долговечность и эстетические характеристики панелей. Чем темнее цвет, тем больше нагревается внешняя облицовка, поэтому темные цвета не рекомендуется использовать на кровле, где панели сильнее нагреваются на солнце и могут стать волнистыми, а облицовка может отслоиться от сердцевины. Также не рекомендуется устанавливать темные сэндвич-панели на южном фасаде, так как там панели могут прогибаться, создавая волны, особенно если длина панелей превышает 6 м.

Профили облицовки сэндвич-панелей бывают нескольких типов: микропрофильные, линейные, гофрированные, гладкие, штампованные, синусоидальные. В силу технических особенностей производства гладкие и синусоидальные поверхности возможны только у панелей с пенополиуретановым наполнителем. Для помещений, где необходимо исключить скопление пыли или где планируется частая мойка, для удобства следует использовать панели с гладкой или микропрофильной поверхностью.

Сэндвич-панели можно устанавливать горизонтально, вертикально или под наклоном. Допускается применение сэндвич-панелей даже для возведения криволинейных стен, если радиус кривизны составляет 30 м и более. Для равномерного восприятия деформации панелей рекомендуется устанавливать их в один пролет.

Ряд ведущих производителей сэндвич-панелей предлагают дополнительные возможности для их декорирования, такие как нанесение на поверхность панелей любых цветных изображений, либо монтаж вентилируемых фасадов с декоративной облицовкой поверх сэндвич-панелей.

Крепление видимое

Крепление скрытое

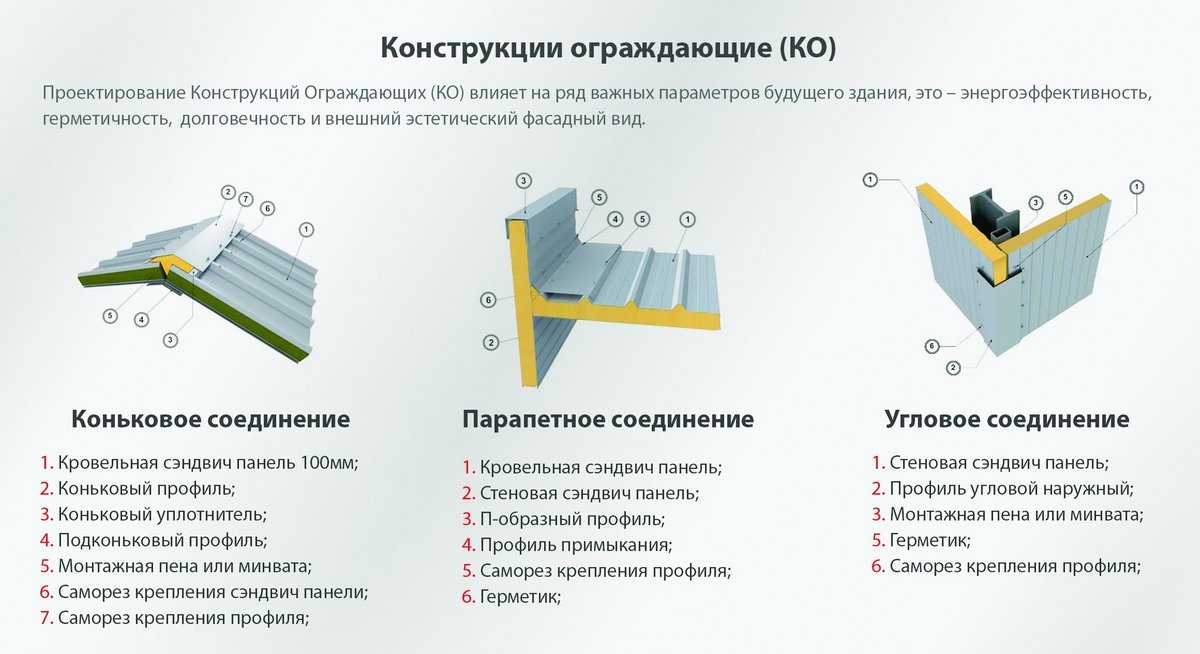

Помимо внешней облицовки, на визуальное восприятие панелей влияет также крепление, которое может быть видимым или скрытым, а также соединительные и обрамляющие элементы, обрешетки, специальные угловые сэндвич-панели и т. д. Такие, казалось бы, незначительные детали являются определяющими в фасадной архитектуре ряда объектов. Поэтому при необходимости создания выразительного дизайна здания рекомендуется привлечение к разработке проекта опытных специалистов.

Облицовочные материалы

Оптимальным выбором материала внешней облицовки сэндвич-панелей является оцинкованная сталь с полимерным покрытием, обеспечивающая длительный срок службы и сохранение эксплуатационных характеристик изделия.

Перед покупкой сэндвич-панелей стоит обратить внимание на характеристики стальной облицовки. В соответствии с ДСТУ EN 10346:2014 для изготовления сэндвич-панелей могут применяться конструкционные стали марок S280, S320, S350 с пределом текучести 280-350 МПа. Несмотря на это, для удешевления многие производители используют сталь марки DX51, которая не является конструкционной и поэтому неприемлема для ненесущих сэндвич-панелей.

Этот же стандарт определяет необходимость применения оцинкованной стали с содержанием цинка не менее 190 г/м ² . При этом толщина цинкового покрытия с внешней стороны должна быть не менее 20 мкм, а полиэфирного слоя — не менее 25 мкм.

В соответствии с ДСТУ Б EN 14509:2014 толщина наружной облицовки сэндвич-панелей может быть от 0,4 до 0,7 мм. При этом, чем толще стальной лист, тем более гладкой будет выглядеть поверхность фасада и тем меньше на ней будет блестеть в солнечную погоду. Внутренний облицовочный слой обычно составляет от 0,4 до 0,6 мм и влияет на долговечность и несущую способность сэндвич-панелей.

В зависимости от применения и условий эксплуатации панелей различают несколько видов полимерных покрытий, из которых наиболее распространены:

Полиэстер (ПЭ) – стандартное покрытие для большинства зданий без особых требований.
Поливинилхлорид (ПВХ) – единственное пленочное покрытие среди представленных видов покрытий, применяемое в зданиях с повышенной влажностью, в пищевой и фармацевтической промышленности, в агрессивных условиях при воздействии моющих и абразивных моющих средств.
Pural – кроме характеристик поливинилхлорида, обладает еще и высокой устойчивостью к коррозии, механическим повреждениям, воздействию высоких концентраций химически активных веществ.
Pural Farm (CSafe) – наиболее стабильное покрытие, отличающееся повышенной стойкостью к истиранию, воздействию агрессивных сред, выцветанию, а также воздействию химических соединений аммиачной группы и гидроксида натрия. Благодаря высокой стойкости такое покрытие чаще всего используется для сельскохозяйственных объектов.
PVDF (Hiarc) – стойкое к выцветанию покрытие, сохраняющее насыщенные цвета с течением времени, поэтому рекомендуется для фасадов зданий, расположенных в зонах повышенной солнечной активности.

В особых случаях, например, при очень агрессивной атмосфере внутри здания из-за воздействия моющих и абразивных средств, а также в фармацевтической и пищевой промышленности рекомендуется использовать облицовку сэндвич-панелей из нержавеющей стали. Такое решение является самым дорогим, но в некоторых случаях единственно возможным.

Несущая способность

Несущая способность сэндвич-панелей является важной характеристикой, так как в процессе эксплуатации панели подвергаются воздействию снега, ветра, сейсмической активности и т. д. При проектировании ограждающих конструкций с использованием сэндвич-панелей необходимо учитывать требования ДБН В.1.2-2:2006 «Нагрузки и воздействия». Например, при строительстве одного и того же здания в разных регионах значения ветровой и снеговой нагрузки могут различаться в несколько раз. Также необходимо учитывать конструктивные особенности, эксплуатационные нагрузки, а также условия эксплуатации здания. Например, кроме снеговой нагрузки крыша должна выдерживать человека с чистящим инструментом.

При использовании стеновых сэндвич-панелей в высотных зданиях особое внимание следует уделить выбору креплений и количеству точек крепления.

В проектах, где возможна взрывоопасная ситуация, необходимо использовать легкие съемные конструкции. В таких конструкциях применяются сэндвич-панели со специальными типами креплений, обеспечивающими разгерметизацию отдельных частей фасада при повышении внутреннего давления. Это позволяет избежать травм людей, находящихся внутри помещений и вблизи объекта, а также повреждений строительных конструкций.

Необходимые характеристики сэндвич-панелей подбираются по таблицам несущей способности и с помощью расчетных программ, поэтому перед покупкой следует выяснить, есть ли у поставщика такая программа.

Геометрические параметры

Толщина сэндвич-панели выбирается исходя из теплотехнического расчета и может быть в пределах от 40 до 300 мм, а ее ширина от 1,0 до 1,2 м. Длина панели может быть от 2 до 13,5 м и ограничена транспортными возможностями. По удобству монтажа наибольшее распространение получили панели длиной 6-8 м.

Замок врезной и шиповой

Сэндвич-панели могут поставляться с плоским или зигзагообразным замком. Плоские замки могут стать причиной образования конденсата и сквозного промерзания. В свою очередь, врезной и шиповой зигзагообразный замок более герметичен и энергоэффективен.

Важно учитывать, что точные геометрические характеристики сэндвич-панелей существенно влияют на герметичность замков, а также на сроки и качество монтажа. Несмотря на широкий ассортимент марок сэндвич-панелей на рынке Украины, лишь немногие производители могут гарантировать, что при монтаже отклонение от геометрических размеров будет в пределах допусков, указанных в ДСТУ Б EN 14509.: 2014. Это связано с тем, что для изготовления изделий с точными геометрическими параметрами требуется качественное автоматизированное оборудование, которое есть только у ведущих европейских производителей.

Необходимые сертификаты

Перед покупкой сэндвич-панелей необходимо проверить наличие у продавца перечня необходимых сертификатов и протоколов испытаний, который включает:

Сертификат соответствия УкрСЕПРО.
Протокол сертификационных испытаний теплотехники.
Отчет о сертификационных испытаниях на прочность.
Отчет об испытаниях на огнестойкость с указанием класса огнестойкости EI для стеновых панелей, RE для неэксплуатируемых крыш, REI для палубных крыш и M для распространения пламени.
Гарантийный талон производителя или поставщика. По ДСТУ Б В.2.7-169:2008 гарантийный срок должен быть не менее 1 года. Стоит отметить, что ведущие производители дают на сэндвич-панели следующие гарантии: до 5 лет на целостность изделия, до 25 лет – на эффективную эксплуатацию материала заполнителя и до 30 лет – на эстетические свойства облицовки панели.
Санитарно-эпидемиологические заключения (обязательно для объектов фармацевтической и пищевой промышленности).

Приведенный перечень документов лишь частично подтверждает качество поставляемой продукции, поэтому рекомендуется запросить у поставщика дополнительные документы, подтверждающие такие характеристики сэндвич-панелей, как:

Декларация CE или сертификат соответствия с европейскими нормами ДСТУ Б EN 14509:2014.
Сертификат соответствия техническим регламентам.
Отчет об испытаниях на горючесть сердцевины панели (негорючий или горючий).
Протоколы испытаний панелей на воздухо- и водонепроницаемость, прочность, ползучесть, шумопоглощение и др. в соответствии с ДСТУ Б EN 14509:2014.
Протоколы испытаний облицовочных покрытий панелей в соответствии с ДБН В.1.7-2002 на горючесть Г, распространение пламени РП и др.
LEED, BREEAM и FM.
Графики несущей способности сэндвич-панелей.
Библиотека технических решений и инструкция по сборке.

При использовании сэндвич-панелей в строительстве зданий в зонах повышенной сейсмической активности рекомендуется запрашивать у поставщика заключение о сейсмостойкости. Для полной уверенности в качестве поставляемых панелей также необходимо запрашивать отдельные сертификаты и отчеты на материалы, использованные при производстве конкретной партии панелей: сталь и сердцевина.

Фурнитура и комплектация

Перед покупкой сэндвич-панелей важно знать, что даже самые лучшие изделия при использовании некачественной фурнитуры или неправильном монтаже вряд ли прослужат заявленный производителем срок. Выбор креплений, уплотнителей, обрешетки и реек, как и выбор самих сэндвич-панелей, должен основываться на качественных характеристиках продукции, особенностях конкретного вида панелей и рекомендациях производителя.

Несмотря на кажущуюся простоту, монтаж сэндвич-панелей – достаточно сложный и ответственный этап, от которого зависят все последующие эксплуатационные расходы и срок эксплуатации здания. Поэтому монтаж сэндвич-панелей рекомендуется доверить опытным специализированным строительным компаниям, которые могут подтвердить свой опыт соответствующей гарантией.

При хранении сэндвич-панелей из минеральной ваты на открытом воздухе сердцевина может впитывать влагу, в результате чего тепловые характеристики изделий могут значительно ухудшиться. Для предотвращения намокания стыковочных частей сэндвич-панелей финский производитель Ruukki предлагает технологию Rain Protect, которая защищает утеплитель от дождя при хранении и сохраняет качество панелей.

Производители

Недорогие сэндвич-панели с самыми низкими требованиями к качеству и долговечности, представлены в Украине широким перечнем торговых марок, из которых можно выделить AluTherm, Arsenal, Asten, Pantech, Promstan, Cualimetal, Гор Сталь, Изовол, Панельтех.

Средний ценовой сегмент заполнен продукцией компаний Adamietz, Arcelor, Balex, Isopan, Joris, Metecno, Pruszynski, USP, Isospan, Inteco, Systeminvest, Термобуд, ТПК.

Сэндвич-панели высочайшего качества в Украине, соответствующие Европейскому стандарту качества ДСТУ Б EN 14509:2014, представлены всего двумя брендами – Kingspan и Ruukki.

Следует помнить, что цена сэндвич-панелей – это не только средства, изначально затраченные на их изготовление и монтаж. Приобретая продукцию более высокого качества, владелец здания не только получает отличный внешний вид и безопасность здания, но и может вернуть потраченные средства за счет снижения затрат на отопление и кондиционирование, а также за счет отсутствия проблем с эксплуатацией кровли и фасада в течение всего срока службы здания.
