Толщина утепления крыши: от чего зависит толщина утеплителя

Толщина утепления мансардной крыши минватой, пенополистиролом и пенопластом: какой должна быть изнутри

Сегодня многие частные дома проектируют с расчётом на использование мансарды в качестве жилой площади. Толщина утепления мансардной крыши и ее устройство выходят на первый план, так как кровельный пирог имеет совсем не такую конструкцию, как над неотапливаемым чердаком.

Минераловатный утеплитель на крыше

Вернуться к оглавлению

Содержание материала

• 1 Как работает мансардная кровля
  • 1.1 Структура кровельного пирога
    • 1.1.1 От чего зависит толщина теплоизоляции
    • 1.1.2 Как обеспечить вентилируемое пространство
• 2 Толщина утеплителя для мансардной крыши: сравнение пенополистирола, минваты и ППУ
• 3 Видео: сколько утеплителя нужно класть на крышу мансарды
• 4 Заключение

Как работает мансардная кровля

Невозможно объяснить принцип работы мансардной кровли, не сравнив ее с обычной холодной крышей.

На картинке снизу обе схемы:

Крыши с неотапливаемым и эксплуатируемым чердаком

В первом случае утепляется не сама крыша, а перекрытие над жилым этажом (об утепление перекрытий частного дома читайте по ссылке). Крыша структурируется в холодном варианте, когда по стропилам под покрытие монтируют только гидроизоляцию и обрешётку.

Разница температур между поверхностью утеплителя и внутренней поверхностью кровли компенсируется за счёт находящейся на чердаке воздушной подушки. Через неё же идет вентиляция.

Если пространство чердака эксплуатируется, подобную схему использовать невозможно, так как утеплитель не в перекрытии (в нём он есть, но как звукоизоляционная прослойка), а в самой кровле. Воздушной подушки здесь нет — с одной стороны улица, с другой – тёплое помещение.

Такая кровля работает по аналогии с каркасной стеной, толщину утепления мансардной крыши надо рассчитывать по тому же принципу.

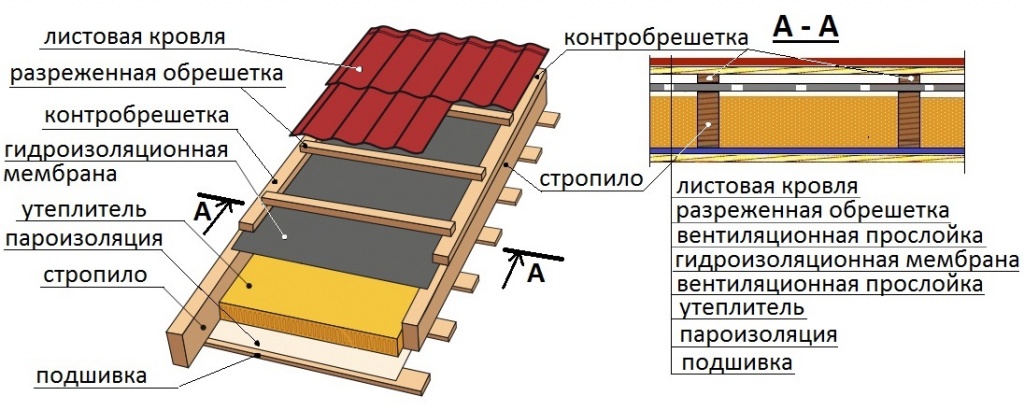

Структура кровельного пирога

Для утепления вертикальных и наклонных каркасных конструкций согласно СНиП можно использовать только плитные материалы и маты, коэффициент теплопроводности которых не превышает 0,1 Вт/(м·°С).

К ним относятся все разновидности пенопластов, независимо от их плотности, минеральные ваты, вермикулитовые плиты, пеностекло низкой плотности. Однако из-за более низкой стоимости и удобства монтажа в кровельных пирогах обычно используют только два первых варианта.

От чего зависит толщина теплоизоляции

Толщина утепления крыши дома, в соответствии с требованиями СП 50.13330.2012, определяется расчётом, который присутствует в любом проекте.

Обязательно учитывают регион строительства, для каждого из которых определено нормативное теплосопротивление ограждающих конструкций.

Даже для Подмосковья при утеплении минеральной ватой необходимо сделать слой утеплителя минимум 25 см. Если увеличивать толщину теплоизолятора, то возникают определённые сложности.

Они связаны с использованием для монтажа каркасных конструкций со стандартным сечением бруса 50*200 мм в нормальном варианте, и 50*150 мм в облегчённом.

Толщина утеплителя определяется высотой сечения стропил

У бруса сечение прямоугольное и его устанавливают на ребро, а так как утеплитель закладывается между стропилами, именно от их высоты и зависит толщина утепления крыши.

То есть, если требуется по расчёту заложить в конструкцию слой теплоизоляционного материала 250 мм, не получится это сделать, если сечение стропил будет всего 150 или 200 мм.

Что делать?

1. Лучше изначально взять для стропильной системы брус максимально большого сечения. Люди стараются взять размер поменьше, но такая экономия оборачивается новыми расходами.
2. В кровельном пироге приходится наращивать дополнительные слои снаружи либо внутри или даже с обеих сторон. Снаружи это делают через контробрешётку из брусков 50*40 мм, изнутри можно использовать и металлопрофиль.
3. Когда надо увеличить толщину теплоизолятора, решить вопрос без дополнительных слоёв не всегда получается. Можно лишь использовать материалы с более высоким сопротивлением теплопередаче.

Вариант с дополнительным утеплением изнутри и снаружи

Рекомендуем прочесть: устройство стропильной системы двухскатной крыши.

Как обеспечить вентилируемое пространство

Можно подобрать утеплитель, толщина которого (обычно она кратна 50 мм) соответствует высоте сечения бруса. Их поверхности окажутся заподлицо друг с другом. Изнутри это не создаёт проблем, а вот снаружи такого не должно быть.

Над утепляющим слоем обязательно должен быть вентилируемый зазор.

Без него деревянные элементы, да и сама минвата (если использован этот материал) будут увлажняться и гнить. Паробарьер несколько сдерживает процесс, но он не может полностью оградить конструкцию от конденсата. Тем более что он образуется не только от пара, поступающего из помещения, но и от разницы температур на внешней и внутренней поверхностях кровли (летом роса, зимой иней).

Этот зазор (2-3 см) проще обеспечить за счёт размера бруса, как на фото снизу.

Вентзазор за счёт высоты бруса

Если толщина изоляции по расчёту 200 мм, стропила сечением 50*230 мм идеальны. Если пиломатериал сечением 50*200 мм, чтобы сделать зазор, нужно монтировать дистанционную рейку.

Делать это придётся, даже если закладывать дополнительный слой утеплителя не надо.

Вентзазор за счёт контррейки

Что минераловатные, что пенопластовые плиты выпускают толщиной до 250 мм, поэтому ячейку между стропилами можно заполнить цельной плитой соответствующей толщины.

Для эффективности ограждающих конструкций всегда лучше, когда толщина утеплительного слоя набирается из 2-3 более тонких слоёв, смонтированных с разбежкой стыков. Так не образуются мостики холода.

Вернуться к оглавлению

Толщина утеплителя для мансардной крыши: сравнение пенополистирола, минваты и ППУ

Теплопроводность любого материала зависит от его плотности, и утеплители – не исключение. Поэтому на упаковке производитель указывает коэффициент плотности материала.

Путём деления толщины на этот коэффициент получается показатель сопротивления материала передаче тепла. Высокие цифры говорят о лучшем сопротивлении нагреванию.

В таблице представлены 3 основных материала для утепления мансард: минеральная вата (сюда можно отнести базальтовые (каменные), стекловолоконные, целлюлозные), беспрессовый или экструдированный пенополистирол (Пеноплекс или любого другого производителя), вспененный полиуретан.

Сравнительные показатели утеплителей

Термическое сопротивление у пенополистирола выше, чем у минваты, а у ППУ ещё выше, чем у пенополистирола.

Там, где минераловатный слой должен быть, например, 250 мм, толщина пенопласта подойдет 222 мм, а если утеплять её вспененным полиуретаном, хватит и 162 см.

Очевидно, изолировать крышу с использованием ППУ проще. Стоит он дороже, но стропила могут быть меньшего сечения, и никаких контробрешёток монтировать не нужно, что компенсирует повышенные затраты.

Однако самостоятельно такую работу произвести невозможно, так как для напыления требуется специальное оборудование.

Напыляемая теплоизоляция – идеальное решение

Можно использовать плитный пенополиуретан, но он более плотный, чем пена, его нужно кроить по размерам ячеек, ликвидировать мостики холода.

А с напыляемым изолятором получается цельное покрытие без швов, которое не требует использования паробарьера, так как не боится влаги.

Это особенно актуально, когда мансарда, например, над баней. Чем бы ее не утепляли, всё равно изнутри нужно монтировать рулонные материалы с отражающим слоем.

Фольгированная мембрана в качестве паробарьера

Это либо фольгированная мембрана, либо утеплитель на основе вспененного полиэтилена с заводским паробарьером на лицевой поверхности. Второй вариант более предпочтителен, когда слоя между стропилами для комфортной эксплуатации мансарды недостаточно.

Полиэтиленовые утеплители более эффективны, чем ППУ – там, где пенополиуретана должно быть 20 см, Пенофола или Изолона хватит 4 см.

Однако данные материалы более тонкие и мягкие, не укладываются удобно в каркасную конструкцию. Их используют в основном в пирогах тёплых полов и перекрытий, а для крыш применяют только как дополнительный внутренний слой.

Читайте на нашем сайте: утепление каркасного дома минеральной ватой.

Полиэтиленовый утеплитель

Вернуться к оглавлению

Видео: сколько утеплителя нужно класть на крышу мансарды

Вернуться к оглавлению

Заключение

Состав кровельного пирога может значительно варьироваться, поэтому сказать однозначно, какой должна быть толщина теплоизоляции, невозможно. Всё зависит климатической зоны дома и материала.

Рекомендуем прочесть: обустройство и оформление мансарды.

Утепление крыши. Технология теплоизоляции с помощью минеральной ваты

Поскольку на крышу приходится до трети теплопотерь частного дома, этот элемент конструкции утепляют особенно тщательно. При этом в случае с классической скатной крышей вариантов утепления может быть несколько.

Варианты утепления крыши

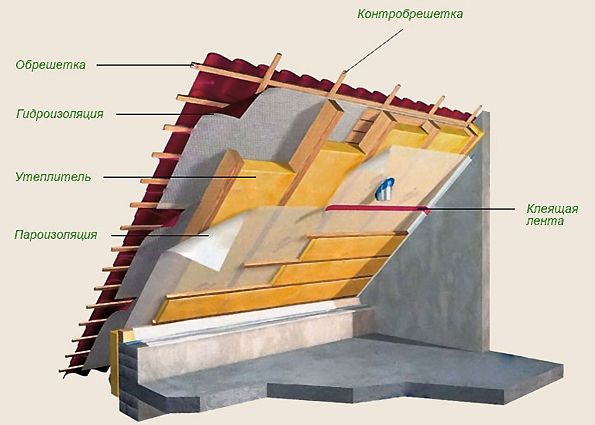

Непосредственно скатную крышу утепляют при строительстве мансарды. В этом случае теплоизоляционный материал размещают между стропилами и закрывают набором паро- и гидроизоляционных пленок в составе кровельного «пирога». Слои кровельного «пирога» располагают снизу вверх в порядке увеличения паропропускной способности: пароизоляция, утеплитель, гидроизоляционная мембрана.

Правильное утепление крыши требует организации воздухообмена, для чего в составе кровельного «пирога» оставляют воздушные зазоры (по 3-5 см), обеспечивающие удаление конденсата из утеплителя и подкровельного пространства.

Между утеплителем и гидроизоляционной пленкой, которую укладывают внахлест, для обеспечения вентиляции набивают контробрешетку по длине стропил. Если заменить гидроизоляцию диффузионной мембраной, можно обойтись и без контрообрешетки. Такую мембрану укладывают прямо на утеплитель.

Заканчивают кровельный «пирог», устраивая поверх гидроизоляционной пленки обрешетку, на которую настилают кровлю. С внутренней стороны укладывают пароизоляцию (тоже внахлест). Стыки паро- и гидроизоляционных изоляционных пленок герметизируют.

Если чердак оставляют холодным утепление делают по верхнему перекрытию, укладывая на него теплоизоляцию. В этом случае пароизоляция крепится со стороны помещения, а со стороны подкровельного пространства – гидроизоляция.

Выбор утеплителя для скатных крыш

Для утепления скатных крыш применяют утеплители из минеральной ваты. Они обеспечивают надежную теплоизоляцию, экологическую безопасность, отличаются негорючими свойствами и нормальным звукопоглощением. При этом минеральная вата хорошо работает лишь, если в ней не накапливается влага, для чего в состав кровельного «пирога» и включают изоляционные пленки.

Для утепления крыши применяют и рулонные, и плитные материалы. На крутых скатах укладывают полужесткие утеплители, а на пологих – мягкие. При этом мягкий утеплитель нужно тщательно закрепить, чтобы он постепенно не сполз.

Рекомендуемая толщина утеплителя для скатной крыши – 250-300 мм для всей Украины кроме юга и Закарпатья (первая температурная зона), для второй температурной зоны достаточно – 150-200 мм.

В качестве пароизоляции используют армированные полиэтиленовые пленки, а в качестве гидроизоляции – перфорированные полиэтиленовые пленки или дышащие диффузионные мембраны.

Укладка утеплителя в скатах крыши

Для утепления скатной крыши применяют монтаж утеплителя между стропилами. Нужно понимать, что при этом толщина теплоизоляции ограничивается толщиной стропил, которые к тому же будут мостиками холода. В случае установки дополнительного каркаса перпендикулярно стропилам для отдельного слоя утеплителя, влияние мостиков холода будет сведено к минимуму. Теплоизоляцию укладывают в 2-3 слоя без зазоров внахлест стыков. Фиксируют теплоизоляцию неметаллическими креплениями.

Утеплитель монтируют по схеме замкнутого теплового контура, без появления неутепленных мест. Для этого следят за отсутствием щелей между частями утеплителя, уделяют внимание проблемным местам. Нужно обеспечить надежное утепление стыков стен с перекрытиями и крышей, откосов и подоконников мансардных окон, выходов на балкон, мест прокладки коммуникаций и т.д.

Ошибки при утеплении крыши

Наиболее распространенные ошибки при утеплении крыши касаются неправильного выбора утеплителя, также неверного обустройства кровельного «пирога». Так, покупая утеплитель, нужно обязательно учитывать его

срок службы, и отказаться от покупки материалов, долговечность которых меньше 10 лет. В противном случае утеплитель придется через некоторое время заменить из-за усадки, потери прочности или других проблем, возникших при его эксплуатации.

Кроме того, при монтаже утеплителя возможно появление мостиков холода. К этому приводит использование материала малой жесткости, ошибочный выбор размеров утеплителя, плохой крепеж и сползание утеплителя и изоляционных пленок.

Во избежание появления мостиков холода из-за зазоров между утеплителем и стропилами лучше, чтобы ширина утеплителя была на 10-50 мм больше ширины межстропильного проема. Устанавливая утеплитель враспор, его поджимают, и тогда он плотнее прилегает к стропилам. Если после монтажа остаются щели, их следует заделать остатками утеплителя.

Неправильный выбор толщины утеплителя тоже приводит к ухудшению теплоизоляции крыши. Если утеплитель занимает пространство вентиляционного потока, движение воздуха останавливается. Как следствие происходит появление влаги, снижение теплоизоляционных характеристик материала, образование плесени, гниение и коррозия конструктивных элементов крыши.

Неверное утепление крыши может привести к разрушению ее конструкции или внутренней отделки. А при правильной теплоизоляции утеплитель должен служить столько же, сколько вся крыша целиком.

Купить минеральную вату и изоляционные мембраны можно во Львове, ул. Городоцкая, 300 («Метро Кэш энд Керри») и в г. Дубляны, ул. Львовская, 17. Контактный телефон: (067) 218-08-22.

Быстрый просмотр

Ціну уточнюйте

Акция!

Быстрый просмотр

677.00  600.00  грн/м², наявність уточнюйте

Быстрый просмотр

605.70  грн/м²

Быстрый просмотр

320.00  грн/м²

Быстрый просмотр

52.50  грн/м²

Быстрый просмотр

397.44  грн/м²

Быстрый просмотр

Ціну уточнюйте

Быстрый просмотр

122.00  – 183.15  грн/м²

Быстрый просмотр

140.40  грн/м²

Быстрый просмотр

175.00  грн/м², наявність уточнюйте

Быстрый просмотр

233. 30  грн/м²

Быстрый просмотр

70.20  грн/м²

Быстрый просмотр

155.00  грн/м²

Быстрый просмотр

145.00  грн/м²

Быстрый просмотр

943.00  грн/м², наявність уточнюйте

Быстрый просмотр

79.00  грн/м²

Васильченко Олексій

Блогер і журналіст, експерт у сфері будівельних технологій, садової техніки та приватного домогосподарства.

Рекомендуемая толщина изоляции Polyiso | ПИМА

Технический бюллетень 118

Технический бюллетень PIMA № 118

Рекомендуемая толщина изоляции Polyiso для соответствия нормативным требованиям R-значения для коммерческих крыш коммерческие кровельные системы. Согласно Международному кодексу энергосбережения, сплошная крыша обычно требуется установка изоляции в два или более слоев (см. C402.2.1). В свете минимальных требований к изоляции для всех путей соответствия и лучших отраслевых практик, все конструкции кровельных систем для новые и заменяемые крыши должны включать многослойную систему непрерывной изоляции, расположенную в шахматном порядке. В этом техническом бюллетене содержится руководство, соответствующее этой рекомендации.

Соответствие нормативным значениям R-значения с вариантами толщины изоляции крыши Polyiso

Минимальные нормативные требования к изоляции для крыш с малым уклоном в США (изоляция полностью над палубой — IEAD) и Канаде обычно варьируются от R-20 в более теплых климатических зонах до больше, чем R-40 в более холодных климатических зонах (эквивалентный U-фактор может быть указан для узла крыши). Кровельная изоляция Polyiso обычно изготавливается с нарастающей толщиной от 0,5 до 4,5 дюймов с универсальными вариантами для удовлетворения требований энергетического кодекса. Профессионалы-строители должны проконсультироваться с производителями полиизо для получения конкретной информации о взаимосвязи между толщиной продукта и значениями теплопроводности системы.

Многослойная изоляция из полиизоцианата, расположенная в шахматном порядке, обеспечивает улучшенные тепловые характеристики и контроль конденсации в кровельных системах. См. Технический бюллетень PIMA № 113 «Многослойная теплоизоляция крыши Polyiso» для получения дополнительной информации о преимуществах энергоэффективности. Высокое значение R на дюйм кровельных материалов из полиизо и доступность конических систем обеспечивают дополнительную гибкость конструкции для сборок, включающих изоляцию кровли из полиизо.

В приведенных ниже примерах представлены различные многослойные конфигурации кровельной изоляции полиизо, которые удовлетворяют минимальным требованиям к коэффициенту сопротивления теплопередаче в диапазоне от R-20 до R-40. Этот диапазон значений R представляет типичные минимальные требования для большинства климатических зон в США и Канаде. Эти примеры являются общими для спецификаций проектов новых и заменяемых крыш. Кровельные изоляционные плиты Polyiso различной толщины также можно комбинировать для удовлетворения требований проекта, превышающих R-40.

Пример 1: Рекомендуемая толщина изоляции крыши Polyiso для соответствия коммерческим директивным требованиям R-значения.

Рисунок 1 . Сборка кровли с двумя слоями пеноизоляции, уложенными в шахматном порядке.


Пример 2. Рекомендуемая толщина кровельного утеплителя Polyiso с покрытием HD Polyiso для соответствия коммерческим нормативным требованиям R-коэффициента.

Высокое значение коэффициента сопротивления теплопередаче и малый вес панелей из полиизополиизола высокой плотности (HD) вносят важный вклад в проектирование прочной кровельной системы. Типичная полиизопластовая плита HD толщиной 0,5 дюйма добавляет R-2,5 к общему значению R системы изоляции крыши.

Рисунок 2 . Крыша в сборе с покрытием HD полиизо и двумя слоями изоляции полиизо, уложенными в шахматном порядке.

Какой толщины должна быть изоляция чердака?

Какой толщины должна быть изоляция чердака?

Изоляция чердака влияет на то, насколько жарко или холодно в вашем доме в любой момент времени. Это снижает ваши счета за электроэнергию и продлевает срок службы вашей системы HVAC. Наличие нужного количества изоляции принесет пользу каждой части вашего дома, а не только чердаку. Рассмотрим, какой толщины должен быть утеплитель чердака.

Толщина изоляции зависит от материала

Когда речь заходит о том, какой толщины должна быть изоляция, универсального ответа не существует. Несколько факторов влияют на то, сколько изоляции требуется чердаку. Energy Star рекомендует для большинства чердаков около 10-14 дюймов изоляции, но вам может понадобиться больше или меньше этого.

Толщина изоляции основана на значении R, которое показывает, насколько хорошо изоляция сопротивляется тепловому потоку. Чем выше значение R, тем лучше материал изолирует дом. Расчет R-значения довольно сложен, поскольку он учитывает тип изоляции, возраст, толщину, плотность и накопление влаги. Energy Star рекомендует изоляцию R-38, но это может быть не идеально для каждого дома.

Также имейте в виду, что некоторые чердаки могут не поддерживать 12-дюймовый слой изоляции. В этом случае вам может понадобиться более плотный утеплитель, способный удерживать температуру, несмотря на небольшую высоту. McLean Roofing and Siding может порекомендовать лучший тип изоляции для вашего дома во время консультации.

Признаки недостаточной теплоизоляции чердака

Если ваши счета за электроэнергию необъяснимо высоки, вам может потребоваться дополнительная теплоизоляция. Но поскольку счета за электроэнергию основаны не только на изоляции, этого может быть недостаточно для принятия решения.

Вы можете провести визуальный осмотр своего чердака, чтобы определить, хорошо ли он утеплен. Если вы можете легко увидеть балки мансардного этажа, вам, вероятно, нужно больше изоляции. Если балки хорошо закрыты, то, вероятно, все в порядке. Если вы заметили низкие точки в определенных областях, вам может не понадобиться совершенно новая изоляция. Вам просто нужно заполнить эти области, чтобы сохранить энергию в доме.

Должен ли я получить новую изоляцию или добавить к моей существующей изоляции?

Возможно, вы сможете дополнить существующую изоляцию, в зависимости от того, сколько ей лет и какой тип изоляции вы добавляете. Например, вы можете покрыть относительно новую рыхлую изоляцию еще одним слоем герметика. Вы даже можете добавить изоляцию из одеяла поверх рыхлого наполнителя, если он не имеет подложки из бумаги или фольги.

Часто лучше начинать с утепления чердака с нуля, особенно в старых домах. Допустим, например, что в какой-то момент у вас на чердаке завелись птицы или мыши. Установка новой изоляции удалит отходы вредителей, которые могут вызвать вонь в вашем доме при экстремальных температурах.

Еще раз, ваши чердачные изоляторы могут порекомендовать наилучшее расположение для вашего дома.

Возможно ли иметь слишком много изоляции?

Больше не всегда лучше, когда речь идет об изоляции. Наступает момент, когда дополнительные расходы не стоят потенциальной выгоды. Не говоря уже о том, что рабочим может понадобиться попасть на ваш чердак по поводу кабеля, электричества, отопления, вентиляции и кондиционирования воздуха или любого другого количества проблем с обслуживанием.
