дымовая труба, высота дымохода, устройство, расчет длины для котла отопления на твердом топливе
Содержание:
Сила тяги дымохода
Особенности конструкционного устройства дымоходов
Материалы изготовления дымохода
Параметры дымоходной конструкции для твердотопливных агрегатов
Выбор дымоходных труб
Монтаж трубопроводов, отводящих топочный дым
Видео
Продолжительное функционирование нагревательного агрегата невозможно без правильно обустроенного дымохода. Вне зависимости от материала, из которого произведена дымовая труба для твердотопливного котла, она предназначается для обеспечения силы тяги, отвода продуктов горения и топочных газов наружу, не допуская их проникновения в жилые помещения.
Сила тяги дымохода
К подбору конструкции дымохода и к работам по его монтажу необходимо подходить ответственно, обращая внимание на малейшие нюансы. От этого зависит не только эффективность отопительного оборудования, но и безопасность людей, проживающих в доме.
Перед тем, как приобрести дымоход для отопительного котла, нужно определиться с силой тяги, необходимой для правильной работы оборудования. Данный параметр представляет собой техническую характеристику дымоотводящей системы, которая отражает ее производительность и качество функционирования.
От тяги в трубе агрегата зависит скорость перемещения топочных газов, образующиеся в результате столкновения потоков воздуха, имеющих разную температуру, и перепадов давления в топочной камере.
На силу тяги влияет ряд факторов, важные из которых длина и диаметр трубы дымохода для твердотопливного котла, наличие в нем поворотов и колен. Важно знать, что данный показатель будет наиболее высоким, если смонтированная труба максимально прямая и к выходу сужается. Именно по этой причине при проектировании отопительной системы и выборе агрегата нужно сократить до минимума повороты, изгибы и уклоны дымоотвода.
Качество функционирования вытяжки характеризуется следующими параметрами:
- Слишком сильная тяга. В данном случае в дымовых трубах для котлов отопления на твердом топливе появляется гул. Чтобы его устранить, используют специальный шибер – так называют заслонку. Он позволяет эффективно отрегулировать силу тяги и тем самым добиться оптимальных показателей.
- Низкий уровень. Причиной является проникновение топочных газов и дыма в котельное помещение. Если при испытании дымохода наблюдаются такие признаки, необходимо убедиться в правильности устройства конструкции. По действующим стандартам, протяженность трубопровода, отводящего газы, должна быть минимум 5 метров, а высота трубы для котла на твердом топливе превышать высоту конька кровли на 1 метр.
Особенности конструкционного устройства дымоходов
Идущий из топочной камеры дым поднимается вверх спиралевидно, при этом его скорость увеличивается.
По этой причине дымоход стараются делать максимально ровным без поворотов, иначе траектория движения продуктов горения меняется и может ухудшиться сила тяги.
Большое значение имеет форма сечения дымоходной конструкции для котла, функционирующего на твердом топливе. Оптимальным решением принято считать круглое или овальное отверстие труб, поскольку тогда обеспечивается максимально эффективное выведение топочных газов.
Если при устройстве дымоходов для твердотопливных котлов сделать сечение квадратным или прямоугольным, то в процессе движения дыма от топки образуются завихрения, понижается сила тяги, быстро собирается нагар и сажа. Подбор данного параметра, как и длины трубопровода для дымоотводящей конструкции выполняют индивидуально для котла, системы обогрева и домовладения.
Материалы изготовления дымохода
Согласно инструкции производителей агрегатов, при отводе газов температура в дымоходе твердотопливного котла может достигать 180-5000С, а значит, при их обустройстве нужно выбирать термостойкие материалы.
Дымовые трубы бывают:
- Кирпичными. Способны выдержать температуру до 9000С, но их не рекомендуют применять в системах с низким КПД, поскольку стенки в дымоходе, выложенные из кирпича, прогреваются слишком долго. Для агрегатов на твердом топливе такие трубы являются неидеальным вариантом, поскольку в процессе его сгорания может разрушиться кладка.
- Из нержавейки или стали. Простой стальной дымоход для котла восприимчив к негативному воздействию внешних факторов, таких как перепады температурного режима и влажность. По этой причине желательно выбирать нержавеющие трубы, поскольку они отличаются большей стойкостью, служат гораздо дольше и способны выдержать нагрев до 700-800
- Стеклянными. В настоящее время по причине дороговизны они на отечественном рынке не приобрели широкое распространение. А вот в европейских и азиатских странах стеклянные трубопроводы очень популярны.
Дело в том, что они обладают превосходными эксплуатационными характеристиками, не подвержены коррозийным процессам и воздействию повышенных температур. Кроме этого, у них низкие инертные показатели. Смонтировать стеклянный дымоход для твердотопливного котла своими руками довольно сложно, поэтому его монтаж обойдется большими финансовыми расходами. - Из керамических материалов. Среди отечественных потребителей они наиболее востребованы, поскольку устойчивы к температурам до 1200 градусов и огнеупорны. Керамические трубы хорошо противостоят негативным влияниям агрессивных факторов, включая высокую влажность и появление конденсата. Их преимущество заключается в безопасной эксплуатации, им не опасно случайное возгорание собравшейся сажи.
Дело в том, что они обладают превосходными эксплуатационными характеристиками, не подвержены коррозийным процессам и воздействию повышенных температур. Кроме этого, у них низкие инертные показатели. Смонтировать стеклянный дымоход для твердотопливного котла своими руками довольно сложно, поэтому его монтаж обойдется большими финансовыми расходами.
Схема обустройства конструкции дымоотведения не отличается сложностью, поэтому расчет диаметра дымохода для твердотопливного котла и его установку можно реализовать самостоятельно.
Параметры дымоходной конструкции для твердотопливных агрегатов
Высота дымохода для твердотопливного котла считается критической величиной. Это означает, что при недостаточности данного размера топливо будет плохо сгорать, произойдет «опрокидывание» тяги, а дымовые газы вместо того, чтобы выходить наружу дома, начнут проникать внутрь котельного помещения.
Длина дымохода для твердотопливного котла зависит от его назначения: если прибор бытовой, то будет достаточно 5 метров, а, когда это большой промышленный агрегат, тогда данный параметр может достигать 15 метров и более.
Выбор дымоходных труб
Подобрать дымоход для отопительных твердотопливных приборов непросто, поскольку материалы для них и варианты исполнения представлены в торговой сети в огромном разнообразии.
Чтобы выбрать конкретную дымоходную конструкцию, в обязательном порядке учитывают ряд важных параметров, среди которых:
- температура отводимых топочных газов – каждый материал ее изготовления имеет собственный температурный максимум, поэтому степень их нагрева не должна превышать установленный параметр;
- давление газа в трубе – на сегодняшний день каждый вид трубной продукции рассчитан на функционирование при определенной величине этой характеристики, подразумевающей естественную тягу или наддув, в продаже также имеются универсальные модели;
- наличие конденсата – кирпичные трубопроводы необходимо эксплуатировать в определенных условиях, которые исключают возможность появления конденсата;
- коррозийная стойкость – существуют 3 класса устойчивости дымоходов к коррозийным процессам, но только два из них — 2-й и 3-й рассчитаны на твердотопливные агрегаты;
- минимальное расстояние до легко возгораемых материалов, которые могут воспламеняться от высоких температур– этот параметр указывается производителями в техдокументации к трубопроводам.
Чтобы узнать некоторые из вышеперечисленных параметров, необходимо выполнить расчет дымохода для твердотопливного котла. Эти вычисления желательно доверить опытному инженеру-проектировщику отопительных конструкций и систем.
Монтаж трубопроводов, отводящих топочный дым
Работа, связанная с тем, как соединить котел с дымоходом, не является сложным процессом, выполнение его не требует владения специальными навыками и умениями.
Но перед тем, как приступить к монтажу дымоотводящей конструкции, следует внимательно изучить устройство конкретной модели, а также принципы и нюансы проведения подключения.
Прежде всего, следует отметить, что все элементы системы, предназначенной для отвода от нагревательного котла топочных газов, нужно состыковать друг с другом с применением термостойкого герметика, который способен выдерживать высокие температуры, достигающие отметки в 1400 градусов.
Кроме этого, при использовании трубной продукции, имеющей разные диаметры, обязательно необходимо приобрести специальный переходник дымохода для твердотопливного котла – он позволит полностью исключить возможность утечки продуктов горения и потерю силы тяги.
Для крепления дымоотводящих труб к стенам дома задействуют специальные детали — саморезы или заклепки. В некоторых ситуациях могут потребоваться дополнительные опоры, подставки и прочие элементы. Их перечень обычно прилагается в комплекте к продукции.
Дымоход для твердотопливного котла — расчет, схема, высота, диаметр, монтаж
Продолжая начатую тему, думаю обсудить в этом обзоре дымоход для твердотопливного котла.
Почему именно его? Потому что этот вид «дымовой трубы» будет универсальным. Покупая, например, секции сэндвичей с хорошим утеплением, и монтируя дымоход для ТТ котла, вы разом «убиваете четырех зайцев» — он будет пригоден для установки дровяного котла, угольного, пеллетного, а также для установки стальной или чугунной отопительной печи.
То же самое касается и одностенных труб из нержавеющей стали с толщиной стенок от 0,8 – 1,0 мм. То есть, дымоход для твердотопливного котла может быть использован не только для ТТ теплогенератора, но и для некоторых других типов котлового оборудования.
Хотя, как известно, очень хорошо — тоже не хорошо. Некоторые модели газовых и дизельных котлов не совсем корректно работают со старыми дымовыми трубами. Виноват в этом избыточно большой диаметр дымохода для твердотопливного котла, который был установлен до этого.
«Дымовая труба» в разрезе или «Где схема, брат?»
Годится такой вариант при установке в любых типах домов, с любым типом материалов стен – от кирпича и монолитного бетона до деревянного каркаса.Типовая схема дымохода для твердотопливного котла подразумевает возможность вывода дымовой трубы через стену вбок и затем наверх, либо через перекрытия вертикально вверх и потом через кровлю.
Если говорить об эффективном удалении дымовых газов из топки, то основными факторами, влияющими на эффективность этого процесса, будут:
- Высота дымохода
- Диаметр дымохода
- Длина разгонного участка
- Утепление дымовой трубы
Эти 4 пункта важны, остальные – по желанию.
Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы
Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.
Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.
Угарный газ не имеет ни цвета, ни запаха. Потому «угореть» можно не заметно и погибнуть, не просыпаясь.
Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?
Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование. При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.
Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.
При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой.
Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.
Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.
Можно немного заузить или расширить сечение дымовой трубы, изменив диаметр не более, чем на 5 мм в ту или другую сторону.
Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей.
«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.
Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла.
Что называется «тепло будет улетать в трубу».
Разгонный участок дымовой трубы
В случае с использованием разгонного участка, подключение твердотопливного котла к дымоходу может производиться вертикально или горизонтально. Сразу после начального короткого патрубка или тройника будет идти не менее 1 метра разгонной вертикальной трубы. Она служит для того, чтобы «запускать» тягу. Далее вы можете уже устанавливать горизонтальные участки и ответвления, но не более 0,5 метра в длину.
Если на выходе из котла или печи установить сразу длинный горизонтальный участок до 0,5 метра в длину без предварительного «разгона», то можно на небольших диаметрах дымовой трубы (95-120мм) получить недостаточную тягу. К чему это приведет – писалось выше.
Вообще, расчет дымохода для твердотопливного котла производится инженерами завода на стадии проектирования котлового оборудования. А нам, как пользователям, остается только следовать заводским рекомендациям.
Что не исключает, однако, просчетов самого завода и, как следствие, наших последующих экспериментов в высотой дымохода, его диаметром и прочими характеристиками.
Зачем утеплять дымоход для твердотопливного котла?
Для чего нужно утеплять дымоход для твердотопливного котла? Для того, чтобы дымовые газы на выходе из котла не охлаждались слишком быстро. Современные ТТ котлы и так являются устройствами с максимально повышенным КПД. Это значит, что конструкция котла обеспечивает максимальный «отбор» тепловой энергии у дымовых газов в процессе их «путешествия» по теплообменнику котла.
Значит, исходящие дымовые газы, попадая в дымоходную трубу, уже имеют предельно низкую температуру. А если они еще будут продолжать отдавать тепло сквозь стенки трубы в окружающие помещения или уличный воздух, то их движение будет все более замедляться. А значит, опять не будет нормальной тяги в дымоходе.
Чтобы такого не происходило, дымоходная труба для твердотопливного котла или печи должна быть утеплена. Для этой цели проще всего использовать готовые сэндвичи, которые представляют собой двойные цилиндры из нержавеющей стали, пространство между которыми заполнено базальтовым утеплителем или вермикулитом.
Чем лучше утеплен сэндвич, тем меньше теряют температуру исходящие дымовые газы, тем лучше тяга в таком дымоходе по сравнению с неутепленным.
Труба дымохода для твердотопливного котла, собранная из сэндвичей по 1,0 и 0,5 метра имеет еще ряд преимуществ, кроме основного – улучшения тяги:
- Простота сборки, т.к. возможен легкий монтаж секций по 0,5 и 1,0 метра
- Коррозионная стойкость нержавеющей стали к внешним осадкам и конденсату в трубе
- Удобное удаление конденсата из дымовой трубы при помощи сливного крана на тройнике
- Привлекательный внешний вид, можно пустить трубу из сэндвичей по фасаду дома
Кроме применения сэндвичей, утепленный дымоход для твердотопливного котла можно получить еще 3 способами:
- Утеплить старую дымовую трубу базальтовым утеплителем или вермикулитом.

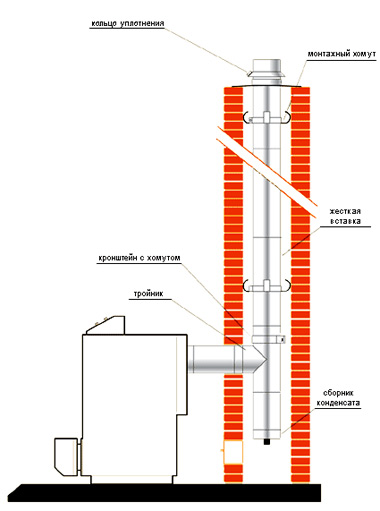

- Использовать старую кирпичную трубу от котла или печи, загильзовав ее вставками из нержавеющей трубы.
- Смонтировать утепленный керамический дымоход
Первые два способа относятся к разряду бюджетных.
Третий способ – наиболее затратный. Зато он заставит вас забыть о «дымоходном вопросе» на долгие годы.
Устройство дымохода для твердотопливного котла, изготовленного из керамических секций хорошо видно на представленной ниже схеме.
Такому дымоходу не страшен конденсат и он не подвержен коррозии. Кроме того, труба из керамики чрезвычайно огнестойка и не прогорает так, как стальная.
