7 требований к трубе в бане [+ВИДЕО]

Одним из ключевых элементов современной бани можно назвать установленную в ней печь. И весьма важно, чтобы был обеспечен максимально возможный отвод получаемых продуктов горения, а для этого должна быть заранее продумана и создана конструкция качественного дымохода.

Вытяжная труба в баню своими руками выполняется достаточно просто, важно, уметь обращаться с инструментом и понимать в чем состоит смысл выполняемых работ.

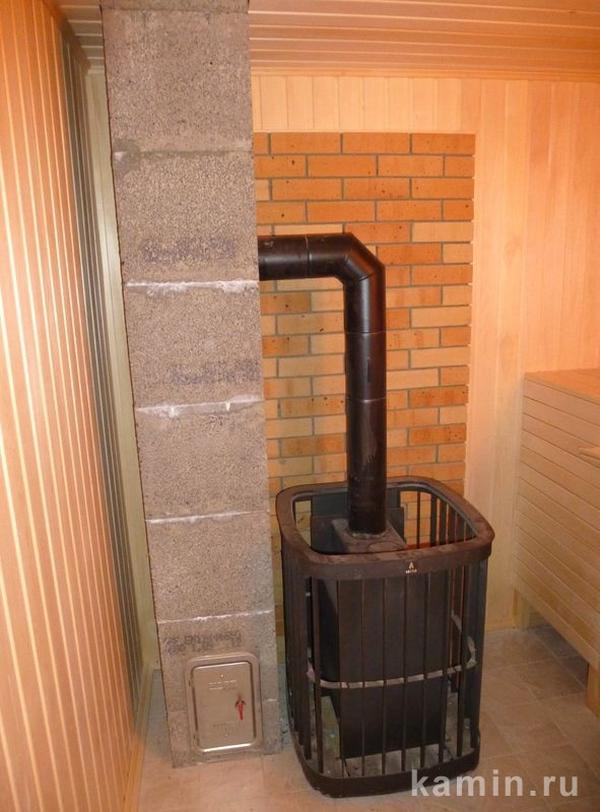

Фото трубы в баню, выполненной с соблюдением всех правил

Обустройство трубы в бане

Решая вопрос о том, как сделать трубу в баню правильно, и, конечно же, надежно, требуется выяснить многие моменты. Среди них — те, которые связанны с видами, конструкциями, требованиями к размерам, и с особенностями монтажа и эксплуатации. Это необходимо для ее безупречной работы.

Разновидности дымоходов для бани

Внутренний и наружный дымоходы для бани

Дымовая труба на баню может быть внешняя и внутренняя и каждая разновидность обладает своими преимуществами и недостатками.

Для внешнего дымохода характерно то, что у него наименьшая пожароопасность, он более прост в креплении и установке. К недостаткам относится его расположение на улице, в результате чего, велики теплопотери.

Для внутреннего дымохода нет понятия теплопотерь, тепло остается внутри, но монтировать его гораздо сложнее. Более серьезным недостатком является повышенная пожароопасность.

Нужно сказать, что современные материалы позволяют свести имеющиеся недостатки внешних и внутренних дымоходов к минимуму. Но среди рекомендаций о том, как сделать трубу в бане, преобладает мнение, что лучше всего обустройство внутреннего дымохода.

Особенности, которые имеет дымоход в бане

При установке дымохода в бане должны быть приняты во внимание основные особенности конструкции, которые определяются используемыми материалами и элементами.

К таким особенностям относятся:

• высокие температуры;
• экологические и санитарные нормы;
• и, конечно же, учитывается здание самой бани, которое в большинстве случаев является полностью деревянным.

Для успешного проведения установочных работ нельзя пренебречь следующими основными принципами:

1. В качестве материала должны использоваться черный или оцинкованный металл, керамика или кирпич. Асбестоцемент и алюминий не подходят.

Элементы сборного дымохода для бани

2. При выборе изоляции на первом месте должны стоять такие характеристики, как экологическая безопасность и негорючесть материала. Отлично подходят керамзит и каменная вата.
3. Теплоизоляционные и отражающие поверхности должны покрываться материалами, фольгированным металлом. При этом стоит помнить, что фольгированная алюминием теплоизоляция очень похожа на покрытие из блестящего лавсана, температура плавления которого меньше 300 градусов.

Фольгированный материал для теплоизоляции

4. В процессе обустройства дымохода нужно убедиться в отсутствии контактов с элементами бани, являющимися деревянными. Это одно из требований правил пожарной безопасности.
5. Обеспечить пожарную безопасность можно используя сэндвич трубы, которые устанавливают в перекрытия. В качестве заполнителя используется керамзит или базальтовая вата.

Специальные сэндвич трубы для дымоходов

6. Когда выводится труба бани через крышу, тоже должно быть исключено соприкосновение с материалами кровли. Для этого необходимо использование специального металлического кожуха.
7. Чтобы уплотнить швы и стыки между защитным коробом, который устанавливается в крыше или перекрытии и трубой желательно использование специального алюминиевого скотча или фольги.

Форма и высота дымохода для бани

Самой практичной формой дымохода для бани является цилиндрическая. Диаметр трубы для бани не должен быть меньше, чем диаметр отверстия, которое имеет печь или котел. Больше можно, меньше нельзя.

Подбирая диаметр, необходимо отталкиваться от того, что площадь поперечного сечения должна быть от 8 квадратных сантиметров на каждый киловатт мощности. При самостоятельном расчете стоит применять формулу площади круга.

Высота трубы в бане определяется с учетом того, какую высоту имеет здание, какой тип крыши, и каковы размеры прилегающих строений. Создавая проект, должна быть учтена высота трубы над крышей.

Согласно санитарным нормам и правилам, труба на крыше бани должна быть следующей высоты:

• 50 см выше конька, если она расположена ближе 1,5 м к коньку;
• на одном уровне с коньком или немного выше, если расстояние составляет от 1,5 м до 3 м;
• если расстояние больше 3 м, то такой же ориентир на линию, проведенную от конька вниз, под углом 10 градусов к горизонту;
• для плоской крыши высота должна быть не меньше одного метра;
• если высота трубы печи бани над крышей составляет 1,5 м и более, то она должна дополнительно фиксироваться растяжками.

Определение высоты трубы на крыше бани

Установка трубы в бане

Перед тем как монтировать дымоход в баню, следует приобрести или самостоятельно изготовить все конструкционные элементы. Стоит отметить, что самостоятельное изготовление трубы возможно только лишь, имея специальный инструмент и опыт изготовления.

Поэтому проще и лучше приобрести части дымохода в магазине и затем собрать их воедино, и цена такого решения будет самой приемлемой.

Инструкция по сборке не является сложной и вполне по силам человеку, который умеет обращаться с инструментом.

1. Монтаж трубы начинается с того, что готовятся отверстия для дымохода. При строительстве бани с нуля эти проходы делаются заранее. Если дымоход внутренний, то отверстия делаются в крыше и потолке, если внешний, то в стене, недалеко от печи или котла.

Защита стен от возможного возгорания

Внимание: Выводя трубу через стену или крышу, заранее должны быть подготовлены защитные листы из металла, необходимые для того, чтобы закрыть часть потолка и стены бани от воздействия очень высоких температур.

2. Особое внимание стоит обратить на то, что собой представляет изоляция трубы в бане. В нее входит специальный межэтажный переходник, и кроме того — сэндвич труба, которая больше, чем основной дымоход.
3. Для внутренней трубы в перекрытиях изготавливается специальный короб, который служит переходником.

Переходник в перекрытиях – убирается возможный контакт с трубой

4. Чтобы защитить кровлю, устанавливается специальный металлический фартук.
5. Вначале устанавливается основная однослойная труба, которая входит непосредственно в топку, закрепляется к стене и к выходному отверстию топки.

Внимание: Если используются трубы, имеющие больший диаметр, чем у выходного отверстия, то вначале устанавливается переходник.

6. Устанавливается шибер, после которого идет снова однослойная труба, входящая в переходник в потолке. Если потолочное отверстие располагается не над печью, используется колено.

Внимание: Число колен не должно быть более трех, а суммарный горизонтальный участок не должен иметь длину более одного погонного метра.

7. После установки трубы в переходник, он заполняется теплоизоляцией.
8. Следующий элемент – сэндвич труба. Она устанавливается внутрь предыдущей.
9. Заключительный отрезок трубы заводится сверху, через крышу и металлический фартук.
10. В заключение устанавливается защитный грибок.

Наружная часть дымохода – из сэндвич труб

Труба с теплообменником – польза и экономия

Устройство и принцип работы теплообменника

Самый лучший вариант – теплообменник для бани на трубу. Такая конструкция носит название самоварной и монтируется непосредственно на трубу дымохода. Вода нагревается теплом, идущим по дымоходу. Температура выходящего дыма может достигать значений в несколько сот градусов.

Теплообменник на трубу в баню полезен тогда, когда баня нужна через какое-то время после топки. Вода останется горячей достаточно долго и возможно использование довольно объемного бака из-за большой нагревательной площади.

Вода греется быстро, равномерно, согласно принципам обычного самовара.

Чистка трубы в бане

Инструмент для чистки дымохода

Если дымоход засорится, то тяга ухудшается и внутри бани появляется дым. Возникает вопрос, касающийся того, как прочистить трубу в бане. Это можно сделать, используя специальный инструмент, или печь может быть протоплена дровами определенного типа.

Механическая очистка подразумевает использование специального скребка и жесткой щетки, имеющей звеньевую ручку. Работа выполняется снаружи, с крыши, через верх дымохода.

Со временем может образоваться серьезный слой копоти

Учитывая, что внутрь топки попадает много сажи, необходимо защитить от нее помещение. Как один из вариантов, накрыть топку плотной тканью.

Вторым способом является протапливание печи осиновых дров, при этом труба самоочищается. Делать это рекомендуется не реже одного раза в год.

В идеале дымоход должен выглядеть примерно так

Внимание: Не стоит использовать при очистке дымохода какими-либо химическими средствами. Это способ наносит большой вред окружающей среде.

Вывод

Монтировать трубу для бани необходимо внимательно, не упуская даже мелких деталей, и если этот процесс делается впервые, стоит пригласить опытного мастера для контроля и помощи в выполнении монтажных работ. Очень важно соблюдать требования правил безопасности и рекомендации специалистов.

В видео в этой статье содержатся еще некоторые подробности, касающиеся оговоренной темы.

Как сварить печь для бани из трубы своими руками

Самым простым и в то же время дешевым способом сделать печь для бани является использование отрезка обычной стальной трубы. Подобная конструкция будет вполне нормально функционировать в любом помещении, невзирая на его размеры. Более того, благодаря герметичному корпусу печь, выполненная из трубы, не будет выделять угарного газа при работе, а значит, она абсолютно безопасна для человека. Поэтому не нужно сооружать никаких дополнительных ограждений.

Как сварить печь для бани из трубы

Как сварить печь для бани из трубы? В действительности здесь нет ничего сложного – при наличии соответствующего оборудования и навыков работы со сварочным аппаратом процедура изготовления займет всего несколько часов.

Содержание материала

Подготовка места для печи

Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.

Таблица. Инструкция

Шаг, №№	Иллюстрация	Описание
Шаг 1	Выемка грунта	В месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см).
Шаг 2	Отсыпка щебня	Дно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см.
Шаг 3	Заливка раствора	Поверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания.
Шаг 4	Укладка рубероида	Поверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида.
Шаг 5	Раствор для заливки фундамента	Далее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода)
Шаг 6	Забетонированное основание	Поверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки.
Шаг 7	Кирпичная площадка под печь	Из красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см.

Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.

Кирпичный экран (увеличивайте для чтения рекомендаций)

Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.

Кирпичный экран – пример

Изготовление вертикальной печи из стальной трубы

Вертикальная печь из стальной трубы

Печь из трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

Схема печи из трубы

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

Разметка трубы

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Резка трубы – отверстие для поддувала

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

Изготовление и установка стальной пластины

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

Изготовление и установка дверцы

Обратите внимание! Если топку необходимо вынести в смежное помещение, то можно наварить вокруг дверцы специальный фартук прямоугольной формы с отступом от нее (дверки) на 50-100 мм с каждой из сторон.

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Привариваем внутрь отсекатель

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

Шаг 7. Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8. Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали). Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм.

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

Крышка на петлях

Шаг 9. Внизу бака врезается кран для слива воды.

Патрубок для подключения крана

Обратите внимание! Остается лишь приварить к дымоходной трубе, примерно в 30 см от емкости для воды шибер.

Шибер

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

[adrotate group=»5″]

Этапы изготовления выносной топки

Печи для бани из трубы и стали. Конструкция печей одинакова – это корпус, разделенный на бак для воды, каменку, топку и зольник. Для разделенияя используются стальные листы и решетки. Из топки через бак и каменку выведена труба дымохода

Видео – Изготовление печи из трубы

Видео – Вертикальная печь из трубы

Основные требования к установке печи

При дальнейших монтажных работах следует придерживаться ряда требований.

1. Печь устанавливается на заранее подготовленный фундамент, с 20-сантиметровым отступом от стены.
2. В том месте, где труба будет выходить наружу, выполняется утолщение примерно в 120 мм.
3. Все деревянные элементы покрываются изоляционным материалом (это может быть, к примеру, асбест или войлок) с нанесенным на него слоем глины.
4. Участок дымохода между потолком и кровлей штукатурится и покрывается известковым раствором.
5. Высота участка трубы, выступающего над кровлей, должна составлять как минимум 50 см.
6. Полок нужно разместить рядом с той стеной, где располагается печь. При установке полка нужно позаботиться о том, чтобы человек, сидящий там, не касался головой потолка.

Цены на известковый раствор

известковый раствор

Создание горизонтальной печи

Красивая горизонтальная печь для бани

Горизонтальная конструкция подразумевает наличие навесной емкости для воды и наружной каменки. Такая печь более компактна, а благодаря увеличенной глубине топочного отделения она позволит быстро отопить помещение. В процессе изготовления нужно выполнить следующие действия.

Вариант самодельной печи из трубы

У горизонтальных печей для бани различный внешний вид, но конструкция аналогична

Шаг 1. Из стальной трубы диаметром 50 см вырезается кусок длиной 80 см. Края тщательно выравниваются и зачищаются.

Подготавливаем трубу

Шаг 2. Создается колосниковая площадка. Для этого из стального листа толщиной 1-1,2 см вырезается прямоугольник размерами 80х40 см. Внутри прямоугольника проделывается отверстие, после этого к нему (прямоугольнику) приваривается арматура. Как вариант – можно приобрести уже готовый колосник, изготовленный на заводе.

Чертеж печи

Шаг 3. Колосник приваривается внутрь корпуса. Сама труба в это время располагается так, чтобы шов на ней находился под колосниковой решеткой. Дело в том, что металл прогорает преимущественно в местах сварки, а такой нехитрый прием поможет существенно снизить термальную нагрузку на шов.

Вариант колосника – прутья приварены к вырезанному в корпусе прямоугольному проему

Изнутри колосник будет выглядеть так

Шаг 4. Из стального листа изготавливается фасад (выносная топка) прямоугольной формы (высота – 0,7 м, ширина – 0,6 м) с закругленным верхом. В фасаде проделывается пара прямоугольных вырезов – для дверок поддувала и топки.

Этапы изготовления выносной топки печи с зольником

Шаг 5. Задняя часть конструкции также выполняется из стальных листов, но размеры здесь другие – 0,9х0,7 м. К слову, верхняя часть этого элемента послужит одновременно еще и ограничителем каменки.

Задняя стенка

Шаг 6. Задняя часть и фасад привариваются к корпусу. По центру корпуса приваривается фронтальный ограничитель для каменки, при этом он – ограничитель – должен в точности повторять контуры корпуса снизу и задней части сверху.

Шаг 7. Сверху корпуса (в задней его части) вырезается прямоугольное отверстие 150х150 мм. Поверх устанавливается свод печи, выполненный из листовой стали, с отверстием для дымохода. Важно, чтобы отверстие было на 12-15 см ближе к фасаду – это обеспечит не только отсечение пламени, но и полный дожиг топлива (смотрите схему-чертеж выше).

Шаг 8. К своду приваривается дымоходная труба. К слову, свод одновременно будет и днищем каменки. На стенки свода необходимо наварить арматурную решетку высотой 20 см – это увеличит объем каменки.

Труба для подключения дымохода

Приваренная каменка

Шаг 9. Крепятся дверки зольника и топки. Печь зачищается шлифовальным кругом в целях устранения ржавчины и остатков окалины, после чего покрывается слоем термостойкой краски на полимерной основе. Первое протапливание выполняется на улице, чтобы краска запеклась.

Обратите внимание! Дымоход выводится на улицу так же, как в случае с вертикальной печью.

Шаг 10. Поверх задней части монтируется емкость для воды. Для этого туда приваривается полка, габариты которой соответствуют размерам днища бака. Каменка закладывается камнями, при этом соблюдается одно важное правило: нужно, чтобы их плоские поверхности предельно плотно прилегали к железным стенкам в целях более эффективного нагрева последних.

[adrotate group=»5″]

Бак для воды

Цены на стальной лист

стальной лист

Видео – Изготовление печи из трубы (вариант с горизонтальным расположением)

Подводя итоги. Несколько слов об ИК излучении

Железные печи обладают многими преимуществами, но у всех есть один недостаток – при работе они образуют жесткое ИК излучение, что приводит к неравномерному прогреву воздуха в помещении. Но эту проблему можно устранить, если сделать вокруг отопительного прибора кирпичную кладку. Кирпич нужно класть примерно в 10-15 см от печи, благодаря чему воздух будет свободно циркулировать вдоль стенок. Кроме того, кладка выполняет еще и защитную функцию – случайное прикосновение к нагретому кирпичу не приведет к ожогу, чего нельзя сказать о раскаленном металле.

Установленная вертикальная печь и кирпичный экран вокруг нее

Кирпичный экран вокруг печи

В одном из нижних рядов остается два-три отверстия, чтобы холодный воздух проникал внутрь. Теплый же воздух будет подниматься, движимый конвекцией. Также вам, возможно, будет интересно узнать об эксплуатации газовой печи в бане.
