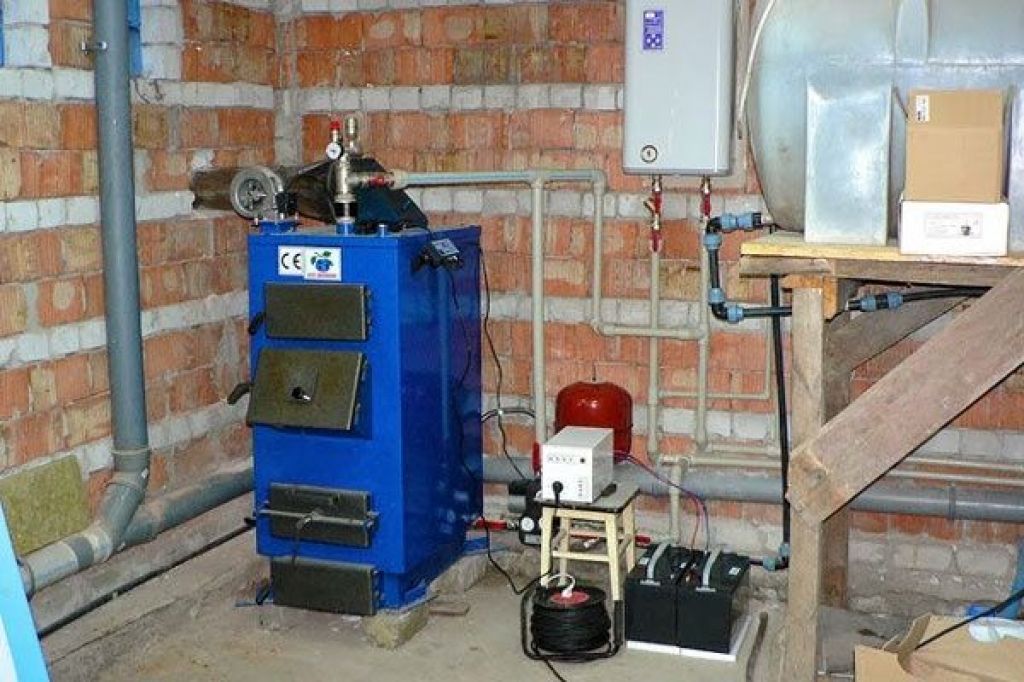

Твердотопливная котельная в частном доме: Принципиальная схема котельной частного дома – ставим ТТ котел

Принципиальная схема котельной частного дома – ставим ТТ котел

Сегодня у нас на повестке дня принципиальная схема котельной частного дома. Мы рассмотрим ее на примере помещения для установки ТТ котла. Какие требования предъявляются, какой должна быть котельная на твердом топливе, какой должна быть площадь, наличие дверей и окон, системы пожаротушения и тому подобное.

Почему именно котельная на твердом топливе? Потому что, например, газовый настенный котел или электрический теплогенератор можно повесить хоть в кухне, хоть в коридоре. Для газовых настенников мощностью до 30 квт требований жестких по размещению нет.

А вот ТТ котлы и их «собратья» на жидком топливе, а также вообще все напольные котлы уже в коридоре не поставишь и на кухне не приткнешь.

Котельная для твердотопливного котла может быть любой площади? Парадокс, но это так! Я видел помещение для твердотопливного котла, в котором помещался КЧМ-5 Комби, и более там ничего не было, площадь того помещения была ровно 2 кв. метра.

Конечно, это уже абсурд и некоторое пренебрежение правилами пожарной безопасности. Но у некоторых хозяев выхода нет, и нет возможности пристраивать отдельный пристрой под размещение теплогенератора.

А то помещение с КЧМ-5, конечно же, имело стены из несгораемого материала и перекрытия такие же – из бетона.

Однако, чтобы было удобно топить ваш ТТ котел, все таки есть требования по площади помещения, в котором он находится.

Котельная для твердотопливного котла должна быть следующих минимальных габаритов:

• От дверцы топки котла до стены должно быть не менее 1,2-1,5 метра.
• Если у вас шахтник, то минимальное расстояние от передней стенки не менее 1,2 метра.
• От боковых стенок котла до стенок из несгораемого материала минимум 1,0 метра.
• От боковых стенок котла до стенок из сгораемого материала, защищенного штукатуркой или минеритом – минимум 1,0 метра.
• От задней стенки котла, от среза тройника котла при заднем подключении, до стенки из сгораемого материала, защищенного штукатуркой или минеритом, 0,5 метров.
• По стенке из несгораемого материала (кирпич, бетон) труба за котлом может идти вплотную и крепиться к этой стенке через кронштейны.

В итоге, получаем, что котельная на твердом топливе, при условных габаритах котла 1,0 на 0,8 метра в основании, будет иметь минимальные размеры 2,8 на 2,5-3,0 метра. Такие размеры котельной позволят с минимальным комфортом, но безопасно, эксплуатировать теплогенератор на твердом топливе.

При других габаритах теплогенератора, когда мы, например, имеем пеллетный котел с бункером, установленным сбоку, размеры котельной будут увеличиваться на величину габаритов бункера.

Оборудование для котельной на твердом топливе

Что должно находиться в помещении, какова должна быть принципиальная схема котельной частного дома на твердом топливе?

Давайте прикинем состав:

1. Собственно теплогенератор с сопутствующими бункерами, топливными емкостями и т.п.
2. Обвязка твердотопливного котла, включающая в себя группу безопасности котла, циркуляционный насос и трехходовой клапан подмеса.
3. Бойлер косвенного нагрева для производства горячей воды для системы водоснабжения дома.
4. Дымоход для ТТ котла эффективного сечения и высоты.
5. Система слива котловой воды на случай профилактики теплогенератора.
6. Котловая автоматика – внутридомовая или погодозависимая.
7. Система пожаротушения в твердотопливной котельной.

Вот самая простая принципиальная схема котельной частного дома, в которой учтена и обвязка котла и подключение бойлера косвенного нагрева:



Особенности котельной в зависимости от видов топлива

Рассмотрим, какие есть особенности для разных видов используемого твердого топлива, какой должна быть котельная для твердотопливного котла на разных видах сжигаемых материалов.

Котельная на дровах

Собственно, котельная на дровах – это классическое помещение для твердотопливного котла, которая может иметь минимальные размеры. Основные отличия между разными помещениями – размер от дверцы топки по стены или дверей котельной. Он зависит от длины используемого полена.

Если используются длинные поленья, то расстояние – не менее 2 метров. Ведь вам придется не только загружать поленья в топку, но еще и открывать / распахивать при этом дверцу топки.

Если вы топите брикетами или евродровами, то это расстояние может быть минимальным. Не забывайте только, что кроме загрузки дров, вам еще придется выгребать золу, что также потребует свободного места перед топкой / зольником.

Пеллетная котельная

Размеры пеллетной котельной будут зависеть от того, как смонтирован бункер для пеллет. Пеллетная котельная будет не только отличаться по площади пола, но и по высоте котельной.

Так как при установленном высоком бункере на 400-600 литров или при бункере на 150-200 литров на котле, как например у Куппера, потребуется еще пространство над бункером для загрузки пеллет.

При высоком бункере лучше всего смастерить маленькую лестницу или использовать невысокую устойчивую стремянку для загрузки пеллет. Потому что поднимать мешки с пеллетами по 40 кг над головой для загрузки – нереально.

Котельная на угле

Котельная на угле отличается тем, что рядом очень удобно иметь вместительную углярку. И не таскать уголь ведрами из сарая, а максимально сократить путь от углярки до топки котла.

По размерам котельная на угле будет примерно равна дровяной котельной, с тем расчетом, что при вертикальной загрузке хорошо бы иметь сверху побольше места, чтобы орудовать ведром.

Котельная на опилках / древесных отходах

Размеры котлов на опилках или древесных отходах чуть больше, чем размеры обычных дровяных теплогенераторов. Системы ворошения топлива на колосниках позволяют эффективно сжигать такое быстро спекающееся топливо. Котел на опилках отличается также большим размером бункера или топливника для одной закладки топлива.

Топливник располагается сверху топки, а значит, котельная на опилках или древесных отходах должна иметь большую высоту, чем стандартная котельная.

Котельная на биотопливе / лузге

Если котельная на биотопливе или лузге оборудована пневмоподачей, то само помещение с котлом может иметь небольшие габариты. Если же используется подача лузги с циркулярным ворошителем, то такая котельная будет иметь большой бункер для лузги.

А минимально эффективный бункер – это 2,0 на 2,0 метра. Значит, и котельная на лузге будет иметь минимальные размеры 4,0 на 4,0 метра.

Отопление в частном доме твердотопливным котлом — котельная на твердом топливе

24 Марта 2022

Просмотров:  1372319

Время чтения:  11 минут

Содержание

Что нужно разместить в котельной

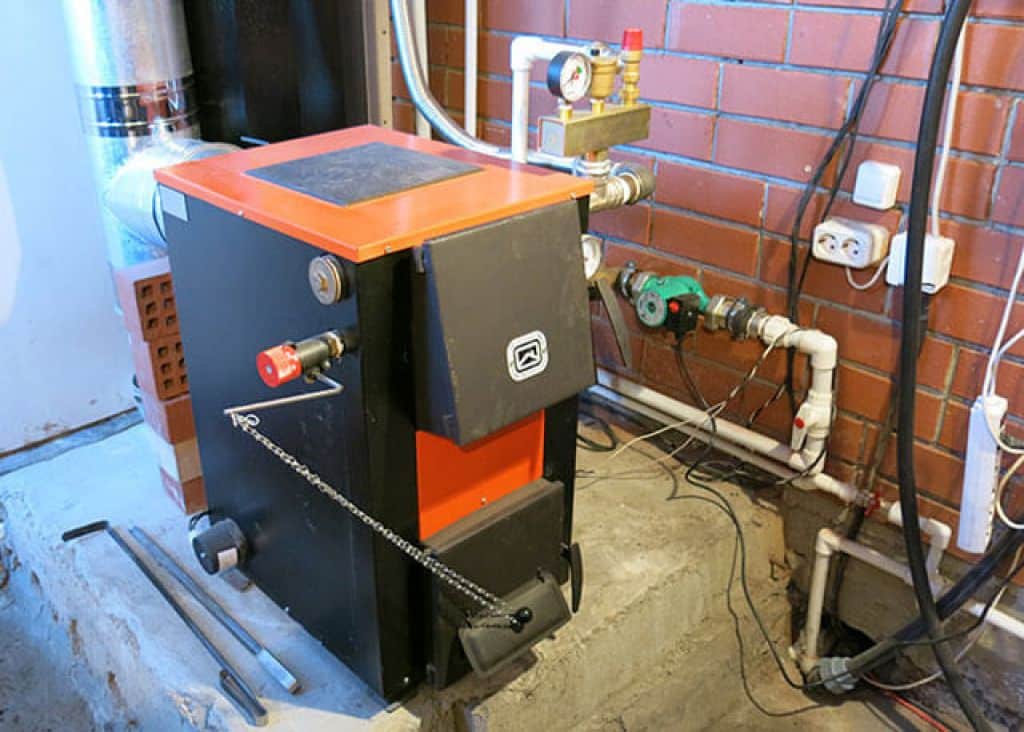

Тонкости установки твердотопливного котла в частном доме

Где можно организовать котельную

Котельная для частного дома отдельностоящая с твердотопливным котлом

Размер котельной на твердом топливе в частном доме

Вентиляция в котельной с твердотопливным котлом

Дымоход для котельной

Устройство котельной в частном доме в зависимости от вида топлива

Схема монтажа твердотопливного котла с циркуляционным насосом

Коротко о главном

Твердотопливный котел – отличное решение для организации системы отопления в частном доме. Он сократит расходы на отопление, эффективно согреет дом, его легко чистить, а управление им не сложное. Чтобы система работала надежно, а все тепло оставалось в доме, нужно соблюсти все стандартные требования и практические рекомендации во время составления плана работ.

Схема отопления частного дома с котлом на твердом топливе

Что нужно разместить в котельной

Котельная для твердотопливного котла должна быть оснащена:

• твердотопливным котлом;
• бойлером с теплоносителем;
• обвязкой котла: расширительными баками, насосом, грязевиками;
• распределительным коллектором, распределяющим воду по трубам;
• системой, выводящей воздух из труб;
• автоматикой, управляющей всей системой;
• оборудованием для пожаротушения.

Приобрести необходимое оборудование для котельной с твердотопливным котлом можно в нашем интернет-магазине.

Тонкости установки твердотопливного котла в частном доме

Нужно обращать внимание на следующие моменты, устанавливая отопительные и водогрейные аппараты в помещении:

• оборудование располагают в соответствии с рекомендациями производителя и так, чтобы к нему легко можно было подойти;
• высоту для настенного теплогенератора определяют по тому же принципу, как правило, его монтируют в 1,5-1,8 метрах от пола;
• перед лицевой панелью теплогенератора должно быть пространство в один метр, а рядом с боковой стенкой – 3 сантиметра;

Проект системы отопления

• если стена котельной, у которой хотят установить генератор, деревянная, ее нужно обшить несгораемым материалом, металлом или асбестом – причем покрытие должно превышать габариты аппарата на 10 сантиметров по бокам и на 70 сверху;
• то же правило действует и для пола;
• между двумя котлами должно быть расстояние, предусмотренное инструкцией, минимум метр.

Как размещать детали обвязки (насосы, расширительные емкости, арматуры) решает их владелец. Обычно их крепят к стенам.

Котельная

Где можно организовать котельную

Котельная в частном доме с твердотопливным котлом не может находиться в жилой комнате, если это не местный нагреватель воздуха (газовый конвектор, дровяная печь или камин). Ее можно организовать в:

• Нежилом помещении, кухня или коридор, если они достаточно большие и вентилируемые. Для твердотопливных котлов этот вариант не рекомендуют.
• Внутреннем помещении дома, если оно специально предназначено для котла или водонагревателя. Этот вариант также не рекомендован.
• Пристройке или отдельном здании, летняя кухня или гараж. В этом случае котельная будет рядом с домом, соединенная с ним коммуникациями, это удобный и безопасный вариант ее размещения.
• На улице или под навесом, если это допустимо для конкретной модели. В этом случае важно соблюдать расстояние от котла до окон и дверей дома – не меньше метра, а топочная требует отдельного фундамента и собственных четырех стен.

Важно! Если места в доме не хватает, стоит обратить внимание на мини-котельные, их изготавливают по индивидуальному проекту и устанавливают около дома.

Отдельно стоящая мини-котельная

Выделенное для котельной помещение должно иметь достаточно окон: 0,03 кв.м окна на каждый кубометр помещения. Это нужно, чтобы помещение освещалось естественным светом днем, а энергия взрыва, если он произойдет, уходила на улицу. В связи с последним, дверь котельной должна открываться наружу.

Котельная для частного дома отдельностоящая с твердотопливным котлом

Самый оптимальный вариант размещения котельной – если она пристроена к стене здания, перенесена в гараж или летнюю кухню. Это безопасно, и меньше проблем с шумом. Для таких котельных существуют правила:

• фундамент, не примыкающий к фундаменту дома;
• возвышение отопительной установки меньше чем на 15 см над уровнем пола;
• стены и крыша из негорючих материалов.

Желательно, чтобы к месту установки котла подходила канализация для слива теплоносителя из отопительной системы.

Пристроенная к дому котельная

Размер котельной на твердом топливе в частном доме

• Высота потолка должна быть не меньше 2,5 м.
• Объем помещения не меньше 15 куб. м.

Информация из Свода Правил 402.1325800.2018.

• пол для котла должен быть выполнен из пожаробезопасного материала, бетона или кирпича;
• стены вокруг котла должны быть асбестовыми, металлическими или минеритовыми, то есть невоспламеняющимися.
• помещение должно иметь вентиляцию и дымоход, они должны выходить на улицу и содержать только негорючие отделочные материалы;
• расстояние между котлом и топливом к нему должно быть не меньше 1,5 метров;
• между котлом и стенами должно быть расстояние минимум 25 см, лучше больше, чтобы было удобнее его обслуживать; до фронтальной стены должно быть минимум 1,5 метра.

Интересно! Нормативов специально для твердотопливных котельных не существует, они нормируются документами для газовых котельных.

Нормативные требования к котельной

Вентиляция в котельной с твердотопливным котлом

Чтобы оборудование успешно работало, надо обеспечить постоянное движение воздуха в помещении – для проветривания комнаты и для подачи воздуха в камеру сгорания. В старых зданиях сильнее естественная вентиляция из-за неплотно подогнанных дверей и окон, а также щелей. Если же здание новое, герметичное, то нужна дополнительная вентиляция.

Организация естественной вентиляции

При мощности котла до 30кВт организация естественной вентиляции будет несложной. Достаточно оснастить нижнюю часть стены отверстием в 10-15 сантиметров. Чтобы в приточный вентиляционный канал не попадал мусор, на него надевают сетку с ячейками 1-2 мм. Чтобы воспрепятствовать выходу воздуха наружу, изнутри на трубу ставят обратный клапан.

Вытяжное отверстие не требует обратного клапана, но снаружи нужно поставить козырек, чтобы не попадали снег и дождь.

Вытяжка должна быть над котлом, тогда продукты горения будут сразу попадать на улицу.

В видео показывают, как устроена твердотопливная котельная в частном доме

Организация искусственной вентиляции

Искусственная вентиляция нужна для мощных котлов, от 30 кВт, так как естественную вентиляцию регулировать не получится. Она нуждается в приточном и вытяжном вентиляторах.

Основное требование к ней: трехкратный воздухообмен комнаты. То есть, умножив длину, высоту и ширину помещения, получаем его объем. Этот результат нужно умножить на три для получения того объема воздуха, который будет закачиваться в помещение и отводиться из него.

Дымоход для котельной

Котельные, по большей части, выводят продукты горения через трубу, это значит, что помещение нуждается в дымоходе. Для него существуют специальные требования:

• диаметр его сечения должен немного превышать или быть равным диаметру выходного патрубка котла:
• количество поворотов трубы на 90 градусов не должно превышать 3;
• вертикальный ствол дымохода прокладывают через перекрытия или вдоль стены;
• горизонтальный участок дымохода не должен превышать 3 метра;

В видео рассматривают основные ошибки, которые совершают при монтаже дымохода

• чтобы обойти кровельный свес, можно использовать 2 колена по 30 градусов;
• зонты или колпаки не должны прикрывать оголовки дымохода;
• один дымоход может быть максимум для двух водогрейных аппаратов;
• отводящий канал в топочной можно подключать максимум к двум котлам.

Внимание! Если дымоход один, а источников тепла два, нужно соблюдать отступ между ними более 0,75 м.

В целях пожаробезопасности труба дымохода должна находиться на расстоянии 0,5 метров от стены, если дом построен из горючих материалов, например дерева. Если же у постройки негорючая отделка (асбест, минерит, металл), то расстояние можно сократить до 0,25 м.

Устройство котельной в частном доме в зависимости от вида топлива

Есть несколько видов сжигаемых твердотопливных материалов, и каждой котельной, в зависимости от используемого топлива, свойственны особенности устройства.

Дровяная котельная не требует соблюдения специфических условий, а ее размеры зависят от предполагаемого размера используемых бревен. При использовании длинных поленьев расстояние между топкой и стеной котельной должно превышать 2 метра, так как нужно дополнительное место для открытия двери топки и загрузки поленьев.

Вариант обустройства дровяной котельной

Если для растопки будут использовать брикеты или евродрова, то расстояние уменьшается. Стоит помнить о необходимости удаления золы, поэтому перед топкой нужно свободное место и для этого.

Пеллеты

Размер котельной в частном доме для твердотопливного котла пеллетного зависит от бункера для пеллет. Кроме этого, важна высота потолка. Размеры самого бункера могут варьироваться: поменьше на 150-200 л и побольше на 400-600 л. К нему нужно добавить место для загрузки пеллет.

Если бункер высокий, загружать пеллеты будет удобнее с подставки. Это важно, так как вес мешков с пеллетами составляет около 40 кг, и будет сложно поднять их над головой. Размер помещения для бункера может быть 4,5*6 м, высота – 2,5 м.

Чтобы не таскать уголь из сарая или другого подсобного помещения, место для его хранения лучше организовать рядом с котлом. Размеры такого помещения будут примерно равны размерам дровяной котельной, но нужно иметь ввиду, что уголь будет засыпаться сверху, поэтому нужно учитывать свободное место для этого.

Котел с бункером для топлива

Опилки/древесные отходы

Работающие на них котлы обычно больше, чем дровяные. Их бункер, или топливник, также большего размера. Высота такой котельной должна быть выше обычного, так как топливник будет находиться над топкой.

Биотопливо/лузга

Если у такой котельной оборудована пневмоотдача, то размеры помещения могут быть небольшими. Если лузга подается через циркулярный ворошитель, то понадобится организация небольшого бункера. Минимальные размеры бункера – 2 на 2 метра, значит, размеры помещения будут минимум 4 на 4 метра.

Схема монтажа твердотопливного котла с циркуляционным насосом

У циркуляционного насоса есть несколько плюсов:

• комнаты равномернее прогреваются за счет ускорения движения теплой воды;
• для него не требуются широкие трубы;
• монтаж трубопровода упрощается, так как не нужен уклон и не важно, на какой высоте располагается закрытый бак.

Так как давление в контуре будет выше, то и меры безопасности должны быть повышенными.

Схема обвязки котла

При таком подключении установка автоматически переключится на естественную вентиляцию, если оборудование выйдет из строя, так как насос подключен параллельно.

Как правило, насос располагают на том участке трубы, где осуществляется обратная подача, там ниже температура, чем в других частях. Это делается в целях пожаробезопасности: пары закипающей воды будут препятствовать циркуляции и могут привести к аварии.

Если дом большой, а его трубопровод разветвляется, одного насоса может не хватить. Скорее всего, его придется вмонтировать в каждый контур.

Лучше всего использовать лучевую или контурную разводку, тогда тепло будет распределяться равномерно, а вода не будет остывать.

В видео рассказывают, как правильно обустроить котельную в частном доме

Коротко о главном

От отапливаемой площади дома зависит количество теплогенераторов. От количества теплогенераторов зависит, насколько сложно будет подключить и скомпоновать оборудование. Чем больше дом, тем сложнее схема котельной и монтаж.

Твердотопливная котельная может работать на дровах, пеллетах, угле, биотопливе, лузге.

Чтобы в доме было и тепло, и пожаробезопасно, нужно учитывать и общие правила организации котельной, и специфические для конкретной модели.

Основное внимание стоит уделять материалу покрытия стен и пола, а также расстоянию между котлом и местом хранения топлива.

Лучше всего выделить для котельной отдельную постройку, но есть и другие варианты ее размещения.

Какой тип размещения котельной выбрали вы – в доме или в отдельно стоящем здании? Какие материалы использовали для ее организации, котел на каком топливе выбрали?
