Онлайн калькулятор односкатной крыши, обрешетки и стропильной системы

Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Односкатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной.

Для данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • Угол наклона крыши
  • - Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
  • Площадь поверхности крыши
  • - Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
  • Количество рубероида
  • - Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Длина стропил
  • - Длина стропила от конька до основания ската
  • Минимальное сечение стропил
  • - Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • Количество стропил
  • - Общее количество стропил при заданном шаге на всю стропильную систему.
  • Количество рядов обрешетки
  • - Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Равномерное расстояние между досками обрешетки
  • - Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

расчёт и таблица соотношений проценты-градусы.

  Уклон скатов крыши - от чего зависит и в чём он измеряется.

  Такой немаловажный для крыши факт - её уклон. Уклон крыши - это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

  Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.




От чего зависит уклон кровли

  • От способности крыши защищать строение от внешних факторов и воздействий.
  • От ветра - чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок.
    При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
  • От кровельного покрытия (материала) - Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
  • От архитектурных задумок, решений, местных традиций - так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
  • От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.


Уклон крыши соотношение градусы-проценты

градусы % градусы % градусы %
1,75% 16° 28,68% 31° 60,09%
3,50% 17° 30,58% 32° 62,48%
5,24% 18° 32,50% 33° 64,93%
7,00% 19° 34,43% 34° 67,45%
8,75% 20° 36,39% 35° 70,01%
10,51% 21° 38,38% 36° 72,65%
12,28% 22° 40,40% 37° 75,35%
14,05% 23° 42,45% 38° 78,13%
15,84% 24° 44,52% 39° 80,98%
10° 17,64% 25° 46,64% 40° 83,90%
11° 19,44% 26° 48,78% 41° 86,92%
12° 21,25% 27° 50,95% 42° 90,04%
13° 23,09% 28° 53,18% 43° 93,25%
14° 24,94%
29°
55,42% 44° 96,58%
15° 26,80% 30° 57,73% 45° 100%



  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:


Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер - это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.


Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение ( L ) - горизонтальное расстояние от нижней точки ската до верхней

  При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.


  Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем - 24°.


Минимальный уклон для кровельных материалов (покрытий)

Вид кровли Минимальный уклон крыши
в градусах в % в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) 0-3° до 5% до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) от 15
Фальцевая кровля от 4°
Ондулин 1:11
Волнистые асбоцементные листы (шифер) 16 1:6
Керамическая черепица 11° 1:6
Битумная черепица 11° 1:5
Металлочерепица
14°
Цементно-песчанная черепица 34° 67%
Деревянная кровля 39° 80% 1:1. 125





Как рассчитать угол наклона крыши с примерами

Крыша дома должна быть надежной и красивой, а возможно это при правильном определении ее угла наклона для данного вида  кровельного материала. Как рассчитать угол наклона крыши — в статье.

Содержание статьи

Назначение подкровельного пространства

Перед расчетом угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим — чтобы помещение было просторнее, а потолки выше. Второй выход — делать ломанную, мансардную кровлю. Чаще всего такую крышу делают из двухскатной, но может она иметь и четыре ската. Просто во втором варианте очень уж сложной получается стропильная система и без опытного проектировщика просто не обойтись, а  большинство предпочитает делать все самостоятельно, своими руками.

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши

При увеличении угла уклона кровли стоит помнить несколько вещей:

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

  • Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
  • Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
  • При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные. Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки. Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала.

Наименование кровельного материалаМинимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин6­°
Цементно-песчаная и керамическая черепица10°
Гибкая битумная черепица12°
Металлочерепица
Асбо-цементные или сланцевые плиты27°
Стальные оцинкованные, медные, цинк-титановые листы17°
Профнастил

Минимальные углы прописаны в ГОСТе (смотрите таблицу выше), но часто производители дают свои рекомендации, так что желательно определиться с конкретной маркой еще на стадии проектирования.

Чаще угол ската крыши часто определяют исходя из того, как сделаны они у соседей. С практической точки зрения это правильно — условия у близлежащих домов аналогичны, и, если соседские крыши стоят хорошо, не текут, можно взять за основу их параметры. Если же по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчеты со средних значений. Они приведены в следующей таблице.

Тип кровлеьного материалаРекомендуемый угол наклона минимальный/максимальныйКакой наклон ската делают чаще всего
Кровля из толя с посыпкой3°/30°4°-10°
Двухслойная толевая4°/50°6°-12°
Цинковая с двойными стоячими фальцами3°/90°5°-30°
Шпунтованная черепица с 4-мя желобками18°/50°22°-45°
Голландская черепица40°/60°45°
Обычная керамическая черепица20°/33°22°
Профнастил и металлочерепица18°/35°25°
Асбоцементный шифер5°/90°30°
Искусственный шифер20°/90°25°-45°
Солома или камыш45°/80°60°-70°

Как видите, в графе «как делают» в большинстве случаев есть солидный диапазон. Так что имеется возможность варьировать внешний вид здания даже с одинаковой крышей. Ведь кроме практической роли крыша еще и украшение. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в программах, дающих возможность отобразить объект в объемном изображении. Если воспользоваться этой методикой, то рассчитать угол наклона крыши в данном случае — выбрать его из определенного диапазона.

Влияние климатических факторов

На угол наклона кровли влияет количество снега, выпадающее за зиму в конкретном регионе. Также при проектировании учитываются ветровые нагрузки.

Карта снеговых нагрузок РФ

Все более-менее просто. По данным многолетних наблюдений вся территория РФ разделена на зоны с одинаковой снеговой и ветровой нагрузкой. Эти зоны нанесены на карты, закрашены разными цветами, так что ориентироваться несложно. По карте определяете местоположение дома, находите зону, по ней — значение ветровой и снеговой нагрузки.

Расчет снеговых нагрузок

На карте снеговых нагрузок стоит две цифры. Первая используется при расчете прочности конструкции (наш случай), вторая — при определении допустимого прогиба балок. Еще раз: при расчете угла наклона кровли пользуемся первой цифрой.

Основная задача расчета снеговых нагрузок — учесть планируемый уклон кровли. Чем круче скат, тем меньшее количество снега может на нем удержаться, соответственно, меньшее сечение стропил или больший шаг их установки потребуется. Для учета этого параметра вводятся поправочные коэффициенты:

  • угол наклона менее 25° — коэффициент 1;
  • от 25° до 60° — 0,7;
  • на крышах с уклоном более 60° снеговые нагрузки не учитываются — снег не удерживается на них в достаточных количествах.

Как видим из списка коэффициентов, изменяется значение только на крышах с углом наклона 25° — 60°. Для остальных это действие смысла не имеет. Итак, чтобы определить действительную снеговую нагрузку на планируемую крышу, берем значение, найденное по карте, умножаем на коэффициент.

И все это крыша должна выдержать

Например, рассчитываем снеговую нагрузку для дома в Нижнем Новгороде, угол уклона кровли — 45°. По карте это 4-ая зона, со средней снеговой нагрузкой 240 кг/м2. Крыша с таким скатом требует корректировки — найденное значение умножаем на 0,7. Получаем 240 кг/м2 * 0,7 = 167 кг/м2. Это — только часть расчета угла наклона крыши.

Расчет ветровых нагрузок

Влияние снега высчитать просто — чем больше снега в регионе, тем больше возможные нагрузки. Предсказать поведение ветра намного сложнее. Можно только ориентироваться на преобладающие ветра, местоположение дома и его высоту. Эти данные при расчете угла наклона кровли учитываются при помощи коэффициентов.



Карта ветровых нагрузок РФ

Положение дома относительно роза ветров имеет большое значение. Если дом стоит между более высокими зданиями, ветровые нагрузки будут меньше, чем в том случае, когда он находится на открытой местности. Все дома по типу расположения делят на три группы:

  • Зона «А». Дома, находящиеся на открытой местности — в степи, пустыне, тундре, на берегах рек, озер, морей и т. п.
  • Зона «Б». Дома находятся в лесистой местности, в небольших городках и поселках, с препятствием для ветра высотой не более 10 м.
  • Зона «В». Здания, которые находятся в районах плотной застройки, высотой не менее 25 м.

Дом считается принадлежащим к данной зоне, если указанное окружение находится на расстоянии не менее 30-кратной высоты дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3,3 м * 30 = 99 м) находятся только небольшие одноэтажные дома или деревья, он считается принадлежащим к зоне «Б» (даже если территориально находится в крупном городе).

В зависимости от зоны, вводятся коэффициенты, учитывающие высоту здания (приведены в таблице). Потом их используют при расчете ветровой нагрузки на крышу дома.

Высота зданияЗона "А"Зона "Б"Зона "В"
менее 5 метров0,750,50,4
от 5 м до 10 м1,00,650,4
от 10 м до 20 м1,250,850,55

Например, рассчитаем ветровую нагрузку для Нижнего Новгорода, одноэтажный дом находится в частном секторе — относится к группе «Б». По карте находим зону ветровых нагрузок — 1, ветровая нагрузка для нее 32 кг/м2. В таблице находим коэффициент (для зданий ниже 5 метров), он равен 0,5. Перемножаем: 32 кг/м2 * 0,5 = 16 кг/м2.

Но это еще не все. Надо еще учесть аэродинамические составляющие ветра (при определенных условиях он стремиться сорвать крышу). В зависимости от направления ветра и его воздействия кровлю, ее делят на зоны. В каждой из них возникают разные нагрузки. В принципе, в каждой зоне можно ставить стропила разного размера, но так не делают — это неоправданно. Для упрощения расчетов рекомендуют брать показатели из самых нагруженных зон G и H (смотрите таблицы).

Коэффициенты для учета аэродинамической составляющей ветровой нагрузки

Найденные коэффициенты применяют к рассчитанной выше ветровой нагрузке. Если коэффициента два — с отрицательной и положительной составляющей, считается оба значения, а потом они суммируются.

Найденные значения ветровых и снеговых нагрузок являются основой для расчета сечения стропильных ног и шага их установки, но не только. Суммарная нагрузка (вес конструкции кровли + снеговая + ветровая) не должна превышать 300 кг/м2. Если после всех расчетов сумма у вас получилась больше, надо или выбирать более легкие кровельные материалы, или уменьшать угол наклона кровли.

Итак, выводы. Рассчитать угол наклона крыши  — это, Скорее, выбрать один из возможных вариантов. Важно только чтобы выбор этот оказался правильным.

Как рассчитать оптимальный угол наклона крыши?

Разумеется, для качественного крова необходимо учитывать множество факторов в процессе проектирования. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему же он так важен и что нужно знать, чтобы расчет был правильным и в последствии не придется переделывать крышу частично, а то и вовсе полностью? Об этом и поговорим в данной статье.

Расчет уклона кровли правильнее всего производить с помощью специального онлайн калькулятора, который расположен ниже.

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

  1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
  2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
  3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
  4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

Само собой, не все так хорошо с острым румбом, ведь увеличивая склон, пропорционально растет необходимость в дополнительных объемах как кровельных материалов, так и элементов конструкции. Также становится актуальным вопрос повышения стойкости несущих деталей.

Не менее важным при расчете уклона является специфика материала, который будет завершать структуру навеса с внешней стороны. Ни для кого ни секрет, что каждый тип верхнего элемента крова отличается эксплуатационными свойствами и стоимостью.

В то же время могут быть предусмотрены нюансы, которые характерны исключительно для такого вида верхнего слоя крыши. К примеру, возможно потребуется настилание дополнительных слоев, либо понадобится большие расходы на тепло- и гидроизоляцию.

Угол уклона зависит от розы ветров

Пожалуй, третьим по значимости фактором, от которого зависит рассчитываемый склон — это установление эксплуатируемого или не эксплуатируемого статуса. Не эксплуатируемая поверхность предусматривает исключение пространства на стыке перекрытия и внешней защитной конструкции.

Визуально трактовка понятия выглядит гораздо проще, поскольку при виде плоских вальм или при наличии небольшого уклона (в интервале 2-7%), сразу становится понятно, почему она получила такое название. Эксплуатируемая мансарда указывает на наличие чердачного пространства.

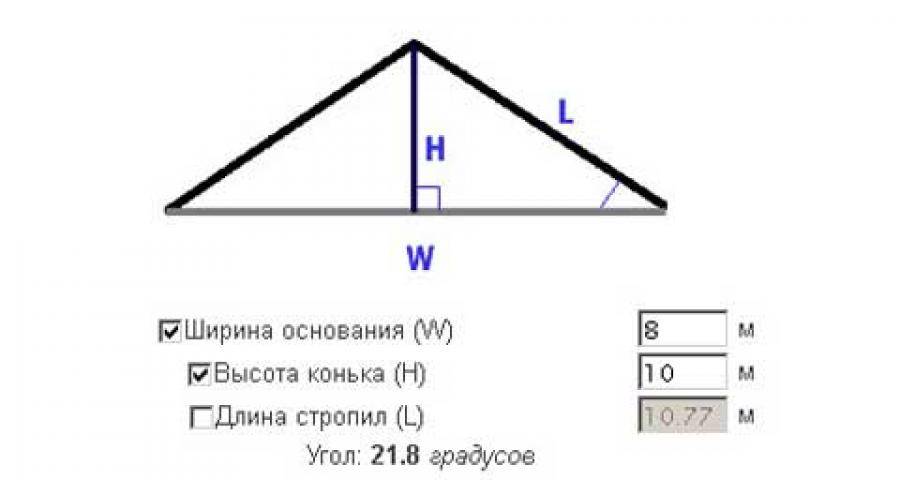

Расчет угла наклона крыши: калькулятор

Как рассчитать угол наклона крыши и не ошибиться в расчетах? В этом вам поможет наш строительный калькулятор.

Обозначения полей в калькуляторе

Стропила:

  • Шаг стропил (см)
  • Сорт древесины для стропил (см)
  • 1 2 3
  • Рабочий участок бокового стропила (не обязательно) (см)

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

  1. Регион
  2. Ia I II III IV V VI VII
  3. Высота до конька здания
  4. 5 м от 5 м до 10 м от 10 м
  5. Тип местности
  6. Открытая местность Закрытая местность Городские районы

Крыша:

Угол наклона крыши: 0 градусов.

  • Угол наклона подходит для данного материала.
  • Угол наклона для данного материала желательно увеличить!
  • Угол наклона для данного материала желательно уменьшить!
  1. Площадь поверхности крыши: 0 м2.
  2. Примерный вес кровельного материала: 0 кг.
  3. Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

  • Нагрузка на стропильную систему: 0 кг/м2.
  • Длина стропил: 0 см.
  • Количество стропил: 0 шт.

Обрешетка:

  1. Количество рядов обрешетки (для всей крыши): 0 рядов.
  2. Равномерное расстояние между досками обрешетки: 0 см.
  3. Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
  4. Объем досок обрешетки: 0 м3.
  5. Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Расшифровка полей калькулятора

Уклон кровли в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

Перевод градусов в проценты

Специфика плоской и скатной кровли

Плоские перекрытия не представлены сугубо горизонтальной поверхностью, как бы не вводило в заблуждение ее название. Строительный азимут в этой ситуации тоже имеет склон, хоть и не значительный — его минимальное значение должно составлять 3 градуса.

Что же касается оптимальных величин для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов. Это обусловлено тем, что крыши с углом свыше 10º сложно назвать плоской. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуется как минимальный порог для скатных поверхностей. Оптимальные величины достаточно широкоформатны.

Оптимальный угол наклона крыши для схода снега составляет 40-50 градусов.

Уклон плоской кровли

К примеру, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае с двускатными этот показатель растет до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные характеристики типа кровли и климатические особенности.

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

  • В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
  • Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
  • При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
  • К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
  • Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).

В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

  • Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой. На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
  • Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку. После этого на указателе маятника отобразится требуемая величина в градусном значении.
  • Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений, малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов. Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
  • Затем рассчитываем длину противолежащего и прилежащего катета. Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
  • Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
  • Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

Соотношение высоты конька с пролетом

В целом, алгоритм проведения расчетных операций можно разделить на четыре шага.

Сначала учитываем внешние природные факторы влияния на будущий поверхностный слой, сверяем свои строительные планы с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с видом материала для кровли и не перестаем черпать информацию со специализирующихся сайтов и по возможности консультируемся с профессионалами.

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька.

Расчет крыши

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Источник: https://expert-dacha.pro/stroitelstvo/krysha/ustrojstvo/uklon.html

Как самостоятельно рассчитывать оптимальный угол наклона крыши частного дома

При создании кровли уклон является одним из важнейших параметров, который учитывается в расчетах. Зависит он от материала для кровли, а также местного климата.

Угол наклона крыши является важнейшим параметром при возведении стропильной системы и расчете расхода кровельных материалов частного дома. Проектирование крыши – мероприятие весьма ответственное, которое следует доверить исключительно профессионалам, имеющим разрешение на проведение подобных работ.

Угол наклона крыши
  • На что влияет уклон крыши
  • В чем измеряется угол наклона крыши
  • Правила расчета угла наклона кровли
  • Определяем минимальный угол ската крыши в зависимости от кровельного материала
  • Снеговые и ветровые нагрузки
  • Примеры расчета

Однако в некоторых случаях, все предварительные расчеты можно сделать и самостоятельно, хотя бы для того, чтобы иметь представление о предполагаемом количестве материала и возможности реализации своих архитектурных идей. Из этой публикации вы узнаете, от чего зависит и как своими силами рассчитать угол наклона крыши, не прибегая к услугам дорогостоящих специалистов.

На что влияет уклон крыши

При самостоятельном возведении каркаса крыши большинство застройщиков руководствуется ее дизайном и назначением подкровельного пространства, что в корне неверно.

На каркас крутых крыш практически не воздействует снеговая нагрузка, а это значит, что чисто теоретически можно сэкономить на сечении и шаге стропил.

Однако ветер, оказывает наибольшее воздействие именно на кровли с крутыми скатами из-за их большой парусности, что уже на практике требует создания прочной стропильной системы.

Все это совершенно не значит, что пологие крыши лучше. На кровлях с малым уклоном снег будет задерживаться дольше, что создает внушительную нагрузку на стропильную систему. К тому же, угол ската крыши влияет на габариты чердачного помещения.

Чем круче крыша – тем больше возможности у застройщика для обустройства жилой мансарды. Тем не менее не следует забывать о высокой стоимости конструкций с крутыми скатами, особенно в сравнении с пологими крышами.

Сохранить объем чердачного пространства, не увеличивая высоту конька, поможет создание ломаной крыши.

Помимо снеговой и ветровой нагрузки на каркас оказывает влияние и вес кровельного пирога совместно с собственной массой стропильной системы. Если в кровле используются теплоизоляционные материалы, то и их вес учитывается при определении оптимального угла крыши.

В чем измеряется угол наклона крыши

Прежде всего, следует внести ясность в само понятие угол наклона. Данная величина – это угол, который образуется при пересечении горизонтальной плоскости (заложение) с плоскостью кровли. «Заложение» – это не что иное, как проекция ската крыши в горизонтальной плоскости.

В справочной литературе и специализированных таблицах в качестве единицы измерения угла наклона крыши используются проценты. Уклон кровли в процентах показывает отношение высоты подъема кровли (Н) к заложению (L).

В двускатных крышах (L) – это величина, равная длине половины пролета. L в односкатных крышах равняется длине пролета.

Правила расчета угла наклона кровли

Допустим, L = 3 м, а Н = 1 м. В таком случае отношение будет выглядеть, как Н к L или 1:3. Это простейший пример, показывающий большие неудобства в определении угла уклона таким способом.

Для простоты вычислений применяется специальная формула расчета угла наклона крыши, которая выглядит следующим образом.

I = H/L где:

  • I – тангенс уклона ската;
  • Н – высота подъема кровли;
  • L – значение заложения.

Используем данные из примера выше. L = 3 м и Н = 1 м. Тогда, формула расчета выглядит, как I = 1/3 = 0,33. Теперь, для перевода значения тангенса острого угла в проценты необходимо полученное значение умножить на 100. Исходя из этого, получаем: 0,33 х 100 = 33%

Как определить угол наклона крыши в градусах? Перевести проценты в градусы можно двумя простыми способами:

  • воспользоваться онлайн-конвертором;
  • воспользоваться таблицами, опубликованными в специализированной справочной литературе.

Первый способ весьма прост, но требует подключения к интернету. В сети представлено огромное количество ресурсов, предоставляющих возможность воспользоваться онлайн-конвертором.

Таблицы уклона крыши в градусах и процентах найти значительно сложнее, однако они проще в применении. Публикуем таблицу соотношения проценты-градусы.

Определяем минимальный угол ската крыши в зависимости от кровельного материала

Исходя из крутизны скатов, все крыши условно делятся на четыре типа:

  • Высокие, с уклоном от 45 до 60°.
  • Скатные, с углом наклона кровли от 30 до 45°.
  • Пологие. Угол наклона скатов в таких конструкциях варьируется от 10 до 30°.
  • Плоские с уклоном до 10°.

Подходя к возведению крыши, застройщик планирует использование определенного кровельного материала. Следует учитывать, что далеко не каждый материал может быть использован на крышах с различным уклоном.

Далее рассмотрим зависимость между наиболее распространенными кровельными материалами и минимально допустимым углом ската крыши:

  1. Асбоцементный шифер — 9° или 16%. Соотношение высоты подъема кровли к заложению 1:6.
  2. Ондулин — 5°. Соотношение сторон 1:11.
  3. Минимальный угол наклона односкатной крыши из металлочерепицы составляет 14°.
  4. Керамическая черепица — 11°. Соотношение 1:6.
  5. Цементно-песчаная черепица — 34° или 67%. Соотношение высоты кровли к заложению 1:1,5.
  6. Битумная черепица — 11°. Соотношение сторон 1:5.
  7. Профнастил — 12° При меньшем уклоне необходимо провести обработку стыков герметизирующим средством.
  8. Оцинковка и стальные листы требуют минимального уклона 17°.
  9. Рулонные битумные материалы — 3°.
  10. Наплавляемая кровля может быть использована в качестве покрытия крыши с уклоном 15%.

В проектировании крыш существует понятие – максимальный угол наклона скатов. Данное значение является критическим для использования конкретного материала.

На рисунке ниже показаны минимальные и максимальные значения угла наклона крыши для некоторых распространенных кровельных материалов.

Кроме этого, в последней колонке собраны данные о том, какой уклон ската чаще всего используется для данных материалов отечественными застройщиками.

  • Как видно из приведенной таблицы, между минимальным и максимальным углом наклона крыши весьма солидный разрыв.
  • Выбирая уклон из диапазона допустимых значений, следует руководствоваться исключительно эстетическими соображениями и расходом материала.

Снеговые и ветровые нагрузки

При проектировании кровли всегда учитываются снеговые и ветровые нагрузки на стропильную систему. Чем круче скаты, тем меньше снега на них задержится.

Для правильного вычисления необходимой прочности конструкции вводится поправочный коэффициент:

  1. Для крыш с уклоном менее 25° применяется коэффициент равный 1.
  2. Стропильные конструкции со скатами от 25 до 60° требуют применения коэффициента 0,7.
  3. Кровли, выполненные с углом наклона скатов более 60°, не требуют применения коэффициента, так как снег на них практически не задерживается.

Для простоты вычислений используют карты, в которых отмечены средние значения снеговой нагрузки по регионам РФ.

Примеры расчета

Правила проведения расчетов просты: находим свой регион, определяем снеговую нагрузку, выделенную своим цветом, принимаем в расчет первое значение, умножаем на поправочный коэффициент исходя из предполагаемого угла уклона крыши.

В качестве наглядного примера рассчитаем снеговую нагрузку для крыши дома в Норильске углом наклона скатов 35°. Итак, 560 кг/м2 умножаем на коэффициент 0,7.

Получаем снеговую нагрузку для данного региона и конкретной конструкции кровли 392 кг/м2.

  1. Для определения ветровых нагрузок также используются карты, в которых отмечены расчетные значения ветровых нагрузок по регионам.
  2. Кроме этого, в расчетах следует учитывать:
  1. Розу ветров, а конкретно – расположение дома на местности и относительно других строений.
  2. Высоту постройки.

По типу расположения дома на местности, все строения можно разделить на три группы:

  1. А – постройки, расположенные не открытой местности.
  2. Б – Строения, расположенные в населенных пунктах с ветровой преградой не выше 10 м.
  3. В – здания, находящиеся в населенных пунктах с ветровой преградой от 25 м.

В зависимости от зоны размещения и высоты строения при проектировании крыши вводятся поправочные коэффициенты, учитывающие ветровую нагрузку. Все факторы, влияющие на ветровую нагрузку, сведены в таблицу, по которой легко сделать расчет.

Например: для одноэтажного дома в Норильске ветровая нагрузка составит: 84 кг/м2 умноженная на коэффициент 0,5, соответствующий зоне «В», что составляет 42 кг/м2.

Помимо этого, учитываются аэродинамические нагрузки, воздействующие на стропильную систему и кровельный материал. В зависимости от направления ветра, нагрузку условно делят на зоны, которые предполагают различные поправочные коэффициенты.

Для обеспечения запаса прочности рекомендуется брать значения из наиболее нагруженных зон G и H. опубликовано econet.ru

  • Подписывайтесь на наш канал Яндекс Дзен!
  • Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Источник: https://econet.ru/articles/kak-samostoyatelno-rasschityvat-optimalnyy-ugol-naklona-kryshi-chastnogo-doma

Расчет угла наклона крыши для чердачной и мансардной кровли

Крыши зданий и сооружений делятся на две категории: плоские и наклонные. В этой статье будет разбираться со второй позицией, а точнее, с углом наклона крыши: какие характеристики влияют на данный параметр, какие кровельные материалы под каким углом кровли укладываются, в каких единицах изменяется угол наклона скатов. Разобравшись в полученной информации, Вы легко сможете контролировать правильность сооружения крыши вашего дома.

Угол наклона крыши

Единицы измерения угла ската

Из школьного курса геометрии все знают, что величина любого угла измеряется в градусах. Уклон кровли в этом случае – не исключение. Но необходимо обозначить, что в технической литературе, в ГОСТах и справочниках встречают и другие единицы измерения. А именно: проценты и отношения сторон.

В первую очередь надо обозначить, что подразумевают под углом ската крыши. На фото ниже он обозначен латинской буквой альфа.

Угол наклона ската кровли

В строительной сфере крыши с углом наклона выше 50° встречаются редко. К ним можно отнести башенки в готическом стиле или нижние скаты мансардных кровель. В основном максимальный параметр – 45°.

Что касается двух других единиц измерения, то отношение сторон – это так называемая упрощенная дробь. В ее основе лежат два размера: высота крыши, на фото она обозначена буквой «Н», и проекцией ската, обозначенная буквой «L». Соотношение должно быть таким: Н/L.

Добавим, что проекция длины ската – это, по сути, половина ширины дома, если крыша двускатная симметричная, или полная ширина, если крыша односкатная. При этом угол наклона так и пишется дробью, к примеру, 1:3.

В некоторых конструкций обозначение дробью неудобно. К примеру, если она выглядит вот так: 4:13. Поэтому используют процентное исчисление. Оно рассчитывается таким образом:

4:13х100=30,77%

Уклон кровли в процентах и градусах используется профессиональными строителями чаще, чем отношение сторон, потому что такое обозначение применяется в справочниках и технической литературе. То есть это чисто технические единицы измерения. Хотя перевести из одной единицы измерения в другую не сложно. На фото ниже показан перевод из градусов и отношении я сторон и наоборот.

Пропорции соотношения градусов к размерам крыши

Если есть необходимость перевести градусы в проценты, то, исходя из рисунка выше, можно сделать несколько математических выкладок. За 100% берется угол, равный 45°. Теперь можно найти, сколько градусов в одном проценте. Для этого надо:

45/100=0,45°. Переводим в минуты, получается 27’. То есть 1% – это 27 градусных минут.

Можно подойти к решению поставленной задачи с обратной стороны. То есть перевести градусы в проценты. Здесь обратное соотношение:

100/45=2,22%

Получается так, что в одном градусе 2,22%.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Зависимость угла наклона ската и типа кровельного материала

Вышу уже говорилось о двух разновидностях кровель: плоские и наклонные. Но надо отметить, что у плоских кровель тоже есть свой угол, который варьируется в диапазоне 0-5°. Скатные крыши делятся на две подгруппы (деление условное):

  • с небольшим уклоном – от 6 до 30°;
  • с крутым уклоном – больше 30°.

Распределение кровельных материалов по крутизне ската

У каждого вида кровельных конструкций есть свои преимущества и недостатки. К примеру, плоские – это небольшая площадь покрытия, что позволяет сэкономить на кровельном материале (его количестве).

Но при этом такая конструкция потребует проведения усиленной гидроизоляции.

Крутые скаты – это беспроблемное схождение атмосферных осадков, но высокая парусность конструкции, что потребует от ее сооружения усиления стропильной системы.

Учитывая это, необходимо строго подходить к выбору кровельного материала. Их производители обязательно информируют потребителей, при каком минимальном уклоне кровли их можно использовать. На фото ниже показана диаграмма распределения кровельных материалов по углам скатов.

Как видно из диаграммы, на плоских крышах обычно используют рулонные материалы в виде рубероида или толи.

Хотя нет никаких противопоказания применения листовых или плитных изделий: шифер, профнастил, листовое железо, собираемое фальцовым способом.

А вот штучный кровельный материал лучше на крышах крутизною меньше 15° не использовать. Есть высокая вероятность проникновения воды через стыки элементов покрытия.

Значение угла кровли в градусах и процентах по отношению к типу кровельного материала

Конструктивные особенности крыши в зависимости от угла наклона

Если в проекте дан уклон крыши, то рассчитать ее высоту не составит труда. А этот параметр – один из самых важных, потому что он определяет высоту конька.

Этот элемент кровельной конструкции – точка отправления в сооружении крыши в целом. Потому что при строительстве сначала выставляют уровень расположения конька, и уже под него режут пиломатериал: опорные стойки.

Отсюда же рассчитывают длину стропильных ног.

Сложность расчета заключается в том, что не все помнят тригонометрию, формулы которой используются для расчетов длин элементов кровельного сооружения. В основе формул лежат тригонометрические функции: синус, косинус, тангенс, катангенс.

К примеру, как определить высоту конька (соответственно и крыши) через синус и тангенс:

sin α = H/S, где «S» – это длина ската. Соответственно высота конька будет равна: Н=S x sin α.

tg α = H/L, то есть Н=l x tg α

Точно также можно определить длину ската, или, зная оба параметра, можно рассчитать угол наклона крыши. Все параметры конструкции взаимосвязаны, так что, зная два из них, можно определить третий.

Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию подкровельного пространства.

Кстати, определяя параметры крыши, можно обойтись и без угла наклона. Для этого используется формула Пифагора. Вот ее формула:

  • S2=H2+L2
  • Меняя местами значения, находится необходимая величина.
  • У Вас может возникнуть вопрос, связанный со значением величин тригонометрических функций. Они в свободном доступе есть, но чтобы Вы их не искали на просторах интернета и не тратили свое время, предлагаем таблицу:

Значения тригонометрических функций от величины угла

Добавим, что тригонометрические функции упрощают проведения расчетов кровельных конструкций. Если правильно ими пользоваться и уметь набрасывать на бумаге эскизы крыш (имея воображение в плане конструктивного расположения ее элементов), то можно легко рассчитать размеры каждого элемента.

Это касается не только одно- или двускатных сооружений. Также легко можно будет рассчитать и элементы вальмовых или мансардных крыш. Просто придется разбить их сложные конструкции на простые.

Влияние угла наклона на объем помещения мансарды

Если дом возводится с мансардой, то угол наклона скатов приобретает прикладное значение. И здесь соотношение прямое, то есть чем больше угол, тем больше объем мансарды. Чтобы было понятно, на фото ниже это хорошо видно.

Соотношение угла наклона скатов к объему мансардного помещения

Приведем пример, основанный на верхнем рисунке. Здесь четко видно, что высота помещения зависит от параметров наклона крыши. При этом надо учитывать, что оптимальная высота не должна быть меньше 2,5 м.

А значит, угол наклона скатов мансарды минимально должна быть 25°. Но обратите внимание, что при таком расположении элементов кровли не учтен объем помещения. То есть ширина комнаты не будет больше 3 м. Это притом, что ширина дома – 10 м.

Получается, что используется всего лишь 30% от пространства.

А значит, надо увеличивать значение угла. И чем больше он, тем больше полезная площадь мансарды. Но здесь есть обратная сторона медали. Увеличивая угол, увеличивается высота конька. А это расходы стройматериалов на возведение крыши, плюс увеличение парусности конструкции. Поэтому очень важно найти золотую середину. К примеру, 40° практически решают все проблемы.

Чтобы отойти от этих проблем раз и навсегда, строители давно применяют совершенно другую конструкцию. Она сложна и в сооружении, и в проведении расчетов, но этот вариант решает проблему полезной площади помещения, не увеличивая высоту крыши.

Конструкция мансардной крыши

Расчет высоты конька и угла наклона крыши:

Это может быть интересно! В статье по следующей ссылке читайте про кровельный калькулятор.

Заключение по теме

Проведение расчетов кровельной конструкции – прерогатива специалистов. Потому что правильный расчет, того же угла наклона, это надежность крыши в целом. Но ориентироваться в некоторых технических понятиях будет полезно и владельцам строящихся домов.

Прочитать позже

Отправим материал на почту

  1. Автор статьи
  2. Кровельщик, специализация — мягкая кровля, опыт более 10 лет
  3. Николай Терентьев

Источник: https://m-strana.ru/articles/ugol-naklona-kryshi/

Оптимальный угол наклона двухскатной крыши: порядок расчета пошагово

Фундамент и крыша – два самых важных и сложных по расчетам архитектурных элемента любого здания. Несущие элементы крыши – стропильная система, а ее показатели во многом зависят от угла наклона скатов. Обыкновенные застройщики выбирают оптимальный угол наклона крыши, исходя из иных критериев, чем проектировщики.

Оптимальный угол наклона двухскатной крыши

По каким критериям выбирают угол застройщики

Их не совсем интересуют расчеты на прочность несущих узлов, им малоинтересно влияние угла наклона двухскатной крыши на стоимость и сложность стропильной системы и т. д.

На что обращают внимание обыкновенные застройщики?

Параметры выбора угла наклона крышиКраткое описание
Внешний видКаждый владелец желает иметь красивый дом со своими индивидуальными отличиями. На внешний вид дома большое влияние оказывает угол наклона скатов. Архитекторы имеют свои требования к зданиям, дома должны органично вписываться в стиль уже существующих строений. Особенно строго к этому параметру относятся, когда дом располагается в пределах города. Довольно часто органы местного самоуправления принимают решения, запрещающие нарушать традиционный архитектурный вид. Нельзя, к примеру, строить дом с углом наклона крыши 45°, если на этой улице все строения имеют наклон не более 20°.
Используемые кровельные покрытияЭтот фактор оказывает очень незначительное влияние на оптимальный угол. Кровельные материалы имеют лишь общие рекомендации по монтажу на плоских и наклонных крышах. Плоские крыши имеют угол наклона скатов менее 10°, все конструкции с углом наклона, превышающим эти значения, считаются наклонными. Технология монтажа кровельных материалов с углом наклона 15° ничем не отличается от технологии кровельных работ на скатах с наклоном 45°. Есть, правда, ограничение для штучной черепицы, ее можно устанавливать на крышах с углом наклона не менее 22°.
Назначение чердачных помещенийЧем больше угол наклона скатов, тем выше чердачные помещения. Такие крыши строятся для зданий с мансардами. На этот фактор застройщики обращают большое внимание, но не все так просто, как может показаться на первый взгляд.

Эти пожелания архитекторами принимаются во внимание во время проектирования и расчета элементов стропильных систем.

Но к ним добавляется еще довольно большое количество чисто инженерных факторов, оказывающих решающее влияние во время расчетов параметров стропильной системы.

И угол наклона скатов среди них не единственный, все значения зависят друг от друга и не могут не учитываться при разработке проекта.

Как выбирают оптимальный угол проектировщики

Источник: https://krysha-expert.ru/optimalnyy-ugol-naklona-dvukhskatno

Уклон крыши: расчёт и таблица соотношений проценты-градусы

krovli.club

Раздел: Конструкция скатной крыши

  Уклон скатов крыши — от чего зависит и в чём он измеряется.

  Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

  Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

  • От способности крыши защищать строение от внешних факторов и воздействий.
  • От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
  • От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
  • От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
  • От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы%градусы%градусы%
1,75%16°28,68%31°60,09%
3,50%17°30,58%32°62,48%
5,24%18°32,50%33°64,93%
7,00%19°34,43%34°67,45%
8,75%20°36,39%35°70,01%
10,51%21°38,38%36°72,65%
12,28%22°40,40%37°75,35%
14,05%23°42,45%38°78,13%
15,84%24°44,52%39°80,98%
10°17,64%25°46,64%40°83,90%
11°19,44%26°48,78%41°86,92%
12°21,25%27°50,95%42°90,04%
13°23,09%28°53,18%43°93,25%
14°24,94%29°55,42%44°96,58%
15°26,80%30°57,73%45°100%

  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов.

Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах.

Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней
  •   При помощи математического расчёта величину уклона крыши находит следующим образом:
  • Угол уклона ската i равен отношению высоты кровли Н к заложению L
  • i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

  1.   Чтобы было понятней рассмотрим на примере:
  2. Пусть будет:
  3. Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли
Минимальный уклон крыши
в градусах
в %
в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)0-3°до 5%до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)от15
Фальцевая кровляот 4°
Ондулин1:11
Волнистые асбоцементные листы (шифер)161:6
Керамическая черепица11°1:6
Битумная черепица11°1:5
Металлочерепица14°
Цементно-песчанная черепица34°67%
Деревянная кровля39°80%1:1.125

Калькуляторы онлайн

Онлайн калькулятор расчёта уклона крыши. Посчитать уклон крыши Данные Заложение: м…

Калькуляторы онлайн

Онлайн калькулятор для конвертации значений уклона из градусов в проценты и из процентов…

Стройматериалы

Что такое плотность древесины Плотность древесины — это отношение массы древесины к…

Источник: https://krovli.club/uklon-kryshi

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида.

Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами).

Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

  • Угол наклона крыши
  • — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

  • Площадь поверхности крыши
  • — Общая площадь всей поверхности кровли, с учетом длины свеса.

  • Примерный вес кровельного материала
  • — Вес выбранного кровельного материала на всю площадь крыши.

  • Количество рубероида
  • — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

  • Длина стропил
  • — Длина каждого стропила от конька до основания ската

  • Минимальное сечение стропил
  • — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

  • Количество стропил
  • — Общее количество стропил при заданном шаге на всю стропильную систему.

  • Количество рядов обрешетки
  • — Общее количество рядов обрешетки по заданным размерам на всю кровлю

  • Равномерное расстояние между досками обрешетки
  • — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Источник: https://stroy-calc.ru/raschet-dvuhskatnoy-krishi

Расчет односкатной крыши онлайн - бесплатный калькулятор

Калькулятор односкатной крыши поможет в расчетах необходимых материалов, угла наклона, количества обрешетки и стропильной системы.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1x15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор для односкатной крыши поможет вам рассчитать угол ската, размер стропил и обрешетки. Вы также сможете определить объём необходимых строительных материалов в режиме онлайн. В расчётную базу заранее внесено большинство распространённые кровельные материалы: металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы. С помощью данного калькулятора вы сможете рассчитать параметры односкатной крыши с любым углом наклона, вплоть до плоской.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Самый простой тип крыш, который применяется сегодня в сооружениях – односкатная. Такая крыша, имея всего один скат, обеспечивает минимальный расход материалов и затрат труда. Чаще всего такая крыша делается для сараев, пристроек, гаражей и других хозяйственных построек вспомогательного назначения, как с чердаком, так и без такового.

Для постройки односкатной крыши можно использовать практически все распространённые кровельные материалы, а также подкровельные материалы и утеплители.

Такая крыша может иметь разные углы наклона, но чаще всего она наклонена слабо (вплоть до плоской). Чем меньше угол наклона ската, тем сильнее снеговые нагрузки. Это надо учитывать при её проектировании и предусмотреть, что крышу придётся регулярно очищать от снега.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым содержатся пояснения по каждому пункту.

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Внизу страницы вы можете задать свой вопрос или оставить пожелание по улучшению данного калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Угол, под которым скат и стропила наклонены к плоскости потолка. Помимо расчета угла, выполняется проверка, возможно ли строительство крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь ската крыши, включающая площадь свесов. Определяет количество кровельного и подкровельного материала, необходимого при строительстве крыши.

Примерный вес кровельного материала

Общий вес всей кровельной конструкции с учетом стропил, обрешетки, изоляционных и кровельных материалов.

Количество рулонов изоляционного материала

Нужное для крыши количество подкровельного материала с учётом необходимого нахлёста. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка, приходящаяся на стропила с учетом всех указанных значений.

Длина стропил

Общая длина стропил с учетом свесов.

Количество стропил

Суммарное количество стропил, необходимое для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать подходящее сечение стропил. В данной таблице вы увидите варианты сечения, удовлетворяющие вашей конструкции. Расчеты выполняются в соответствии с нормативными документами.

Количество рядов обрешетки

Столько рядов обрешётки понадобится для кровли при выбранных вами параметрах.

Равномерное расстояние между досками обрешетки

Чтобы обойтись без подрезки и перерасхода материалов, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Общий объем досок обрешетки, требуемый для обшивки односкатной крыши.

Примерный вес досок обрешетки

Данное значение может вам пригодиться при дальнейших этапах строительства.

Читайте также



Расчет наклона крыши -

Калькулятор угла наклона крыши — расчет уклона кровли онлайн

Калькулятор угла наклона крыши — кратко о расчетах

Калькулятор угла наклона крыши используется для расчета как угла уклона кровли, так и недостающих данных о кровле — проекции, высоты, длины и угла наклона ската кровли. Визуально где и какие величины можо увидеть на чертеже калькулятора, находящимся под формой расчета.

Для расчета угла наклона крыши или данных достаточно указать только две известные величины, а остальные величины (если они есть) можно использовать для проверки.

Расчет угла наклона кровли

Формулы угла наклона крыши и длины ската

На картинке: a — угол ската, S — длина ската кровли, H — высота кровли в верхней части, L — длина проекции ската кровли

Соответственно все величины можно найти:

  • a = arctg(H/L) или a = arcsin(H/S)
  • H = L * tg a
  • S = H / sin a

Выше приведенные формулы позволяют рассчитать любое требуемое значение (если Вам почему-то не подошел наш калькулятор)

Расчет углов уклона кровель по типам

Расчет угла наклона односкатной крыши

Односкатная кровля является одной из самых популярных и, одновременно, одной из самых легких для расчета. Фактически — наш калькулятор рассчитывет именно ее, так как более сложные кровли (например, угол наклона двускатной крыши) требуют разбивки элементов кровли на отдельные скаты и просчета каждого из них.

При расчете наклона односкатной кровли и расчете длины и угла ската крыши обязательно учитывайте свесы! Посчитать их можно задавай данные не самого ската, а высоту и проекцию кровли именно вместе со свесами.

Материалы и углы для односкатных кровель
  • крыша из рубероида – 5-10 градусов
  • из профнастила – от 8 до 20 градусов
  • из металлочерепицы – 20-30 градусов
  • из шифера – 20-35 градусов
  • для фальцевой кровли необходим наклон 18-30 градусов

Расчет угла наклона двускатной крыши

Посчитать двускатную кровлю уже сложнее, чем посчитать угол наклона односкатной кровли. В случае для двух скатов необходимо рассчитывать на нашем калькуляторе уже каждый из скатов индивидуально, а для расчета материала лучше применть калькулятор кровли, т.к. расположение материала и его размеры могут гулять.

Расчет угла наклона вальмовой кровли

В свою очередь расчет вальмовой кровли еще сложнее чем расчет угла двускатной кровли. Вам необходимо не просто разбить и считать угол каждого ската отдельно, но и учитывать что углы для вальмовой кровли различаются.

Для вальмовой кровли так же особенно нужн учесть гуляющие размеры обрешетки, поэтому при расчете Вашей реальной кровли углы вальмовой кровли пусть немного, но будут различаться!

Виды кровли в зависимости от угла уклона крыши

Существует 4 основных типа крыш в зависимости от угла наклона:

  • 3-10° — плоские
  • 10-30° — пологие
  • 30-45° — скатные
  • 45-60° — высокие

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома

Информация по назначению калькулятора

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Как сделать расчет уклона крыши – важные особенности

Чтобы крыша здания могла в полной мере выполнять все возложенные на нее функции, необходимо при ее создании учесть ряд параметров. Одним из самых важных параметров крыши является ее уклон, который обеспечивает отвод атмосферных осадков с ее поверхности и влияет на способность выдерживать внешние нагрузки. О том, как посчитать наклон крыши, и пойдет речь в данной статье.

Определение наклона крыши — от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

  1. Ветровые нагрузки. На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
  2. Снеговые и дождевые нагрузки. Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.

Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов. Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

Методика проведения расчетов

При проектировании крыши нужно в обязательном порядке проводить ряд расчетов, среди которых всегда должен присутствовать расчет угла наклона скатов. Данный параметр напрямую влияет на конструкцию крыши: при увеличении наклона снижается снеговая нагрузка, но увеличивается воздействие ветра, поэтому стропильную систему приходится дополнительно усиливать. Для обустройства скатов под большим углом требуется еще и большее количество материалов, что негативно сказывается на стоимости строительства.

Перед тем, как узнать градус наклона крыши, нужно рассчитать эксплуатационную нагрузку на крышу, для чего требуется два параметра:

  • Общую массу кровельной конструкции;
  • Пиковые уровни снежных осадков, свойственные региону, где проходит строительство.

Упрощенный алгоритм расчетов сводится к следующим действиям:

  • Сначала нужно определить вес одного квадратного метра кровельного пирога;
  • Полученное значение умножается на общую площадь кровли;
  • Масса кровли умножается на коэффициент 1,1.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

Высота крыши в коньке определяется следующим образом:

  • Первым делом нужно рассчитать ширину пролета;
  • Полученная величина делится на 2;
  • Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

  1. Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
  2. При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
  3. Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
  4. Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать.

Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.

Калькулятор уклонов

Онлайн калькулятор

Посчитать уклон

Расстояние L =
Превышение h =

Посчитать превышение

Уклон α =
Расстояние L =

Посчитать расстояние

Уклон α =
Превышение h =

Теория

Как посчитать уклон

Для того чтобы посчитать уклон вам, для начала, необходимо знать расстояние (L) и превышение (h). Далее следуйте формулам:

В процентах:

Уклон в % = h / L ⋅ 100

В промилле:

Уклон в ‰ = h / L ⋅ 1000

В градусах:

Уклон в ° = arctg ( h /L)

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = 500 м дорога поднимается на h = 30 м:

Уклон дороги = 30/500 ⋅ 100 = 6%

Как посчитать превышение

Чтобы вычислить превышение (h), надо знать расстояние (L) и уклон (в процентах, в промилле или в градусах).

Если уклон в процентах (%):

h = L ⋅ Уклон в % /100

Если уклон в промилле (‰):

h = L ⋅ Уклон в ‰ /1000

Если уклон в градусах (°):

h = L ⋅ tg(α) , где α — уклон в градусах

Пример

Для примера найдём превышение h, если расстояние L= 5м, а угол уклона α=45°:

h = 5 ⋅ tg(45) = 5 ⋅ 1 = 5 м

Как посчитать расстояние

Для того чтобы посчитать расстояние (L) необходимо знать превышение (h) и уклон (в процентах, в промилле или в градусах).

Если уклон в процентах (%):

L = h / Уклон в % ⋅ 100

Если уклон в промилле (‰):

L = h / Уклон в ‰ ⋅ 1000

Если уклон в градусах (°):

L = h / tg(α) , где α — уклон в градусах

Пример

Для примера посчитаем расстояние (L), которое потребуется железной дороге, чтобы подняться на (h =) 6 м при угле подъёма 30‰:

Как рассчитать угол наклона крыши калькулятор онлайн. Как рассчитать угол наклона крыши – калькулятор Вашей выгоды

Многие хозяева загородной недвижимости говорят о том, что крыша собственного дома должна быть не только надёжной, но и красивой. Добиться максимальной функциональности и красивого внешнего вида рассматриваемой конструкции можно при правильном подборе материалов, а также вычислении необходимого уклона. В нашей статье опишем, как рассчитать угол наклона крыши. Для этого необходимо владеть данными о ветровой и снеговой нагрузке, месте строительства и свойствах покрытия.

Перед тем как определить угол наклона крыши в градусах нужно узнать для каких целей будет использоваться чердак. Если эта часть дома будет жилой наклон нужно делать максимальным, что позволит увеличить высоту потолков и сделает помещения просторнее. Вторым вариантом выхода со сложившейся ситуации будет устройство ломаной мансардной кровли. В большинстве случаев подобную конструкцию делают двускатной, но некоторые могут иметь и четыре ската. Здесь нужно всё тщательно высчитать, ведь при увеличении высоты конька увеличивается полезный объём мансарды. Вместе с тем повышается площадь покрытия и финансовые вложения на устройство кровли.

  • При увеличении высоты конька возрастают финансовые вложения на используемые для покрытия материалы;
  • На скаты со значительной площадью сильнее воздействует ветер. Если взять два здания с одинаковыми габаритными размерами, но имеющие разный угол наклона в градусах (например, 11 и 45), то нагрузка от одинаковых по силе потоков ветра на второй дом будет почти в 5 раз выше.
  • Если вы не знаете, как найти угол наклона, возьмите его большим от 60 градусов. На таких кровлях не задерживаются атмосферные осадки и снег.
  • Не каждое изделие для кровли может применяться на больших по углу наклона скатах. Под углом наклона подразумевается соотношение высоты ската к половине ширины дома.

Крыши с небольшим углом уклона имеют уменьшенную площадь по сравнению с крутыми кровлями, они гораздо дешевле, но при монтаже такого покрытия тоже нужно учитывать определённые нюансы:

  • Устройство специальных снегозадержателей для предотвращения схода лавин. Одним из вариантов отвода снеговых масс считается устройство специального обогрева для ускорения таянья снегов.
  • При незначительных перепадах высот покрытия существует высокая вероятность проникновения влаги в конструкцию кровли через стыки. Чтоб крыша не дала течь необходимо использовать усиленную гидроизоляцию.

Как можно понять, конструкции с небольшим уклоном имеют больше недостатков, чем положительных качеств. В связи с этим каждый строитель должен знать, как определить угол наклона крыши в градусах.

Как величина уклона зависит от используемого материала

Кровля загородного дома или хозяйской постройки может иметь низкие или отвесные скаты. Во время проектирования этой конструкции необходимо рассчитать сечение стропил и расстояние между ними. Как определить угол наклона для разных кровельных материалов, пытаются понять многие, но эти значения давно уже вычислены.

Во время монтажа рулонных гидроизоляционных материалов, когда рубероид укладывается в два слоя, наклон покрытия не должен превышать 15 градусов. Многие хотели бы знать, как определить угол наклона крыши в градусах если она покрыта тремя слоями гибкой черепицы. В данном случае описываемый показатель может меняться от 2 до 5 градусов.

Обратите внимание на следующие нюансы устройства:

  • Наплавляемый рубероид рекомендован к использованию при величине уклона до 25˚ в два слоя, от 0 до 10˚ – в три слоя. При наличии крыши с уклоном 10…25 градусов можно уложить один слой рулонных материалов, но лицевая поверхность такого покрытия должна иметь специальный защитный слой.
  • Асбестоцементные листы используются на кровлях, имеющих уклон до 26˚.
  • Минимальный уклон для натуральной черепицы составляет 33 градуса;
  • Профлист или металлочерепица – 29 градусов и больше.

Расход кровельных изделий тоже зависит от рассматриваемого параметра. так конструкции с небольшими уклонами стоят гораздо дешевле аналогов, имеющих угол больше 45 градусов.

Что влияет на наклон

Все используемые кровли могут иметь различную форму и количество скатов. Например, у гаражей или других хозяйских построек может присутствовать всего один скат, у сараев таких плоскостей две, а вот кровли гражданских зданий состоят из двух или четырёх скатов. Как определить угол наклона крыши в градусах недоумевают многие строители. По мнению экспертов, подобные расчеты можно проводить при помощи специальных матриц или графиков. Кроме этого, узнать угол наклона крыши можно из курса геометрии при помощи треугольника. Чаще всего описываемый конструкционный элемент напоминает именно эту фигуру.

На этапе проектирования кровли нужно выбрать необходимые изделия и провести необходимые расчёты. Замечено, что тип покрытия берётся во внимание при расчёте угла любой скатной конструкции. Если хозяин постройки не знает, как посчитать наклон правильно, то эта величина находится в пределах 9-20 градусов. При проектировании кровли здания учитывайте следующие нюансы:

  • предназначение постройки;
  • материал, из которого изготовлено покрытие;
  • климатические особенности региона строительства.

Если планируется монтаж крыши с двумя или большим количеством скатов нужно обратить внимание не только на перечисленные требования, но и на район строительства. Также необходимо брать во внимание предназначение чердачного помещения. Если мансарда будет использоваться для хранения ненужных вещей, то делать ее высокую и повышать расход кровельного материала нет смысла. При использовании жилого чердачного помещения необходимо выбирать стропила с максимальным сечением и размещать их на небольшом расстоянии друг от друга.

Зависимость угла от места строительства

В регионах с постоянными сильными ветрами необходимо делать уклон минимальным. В связи с этим нагрузка от потоков воздуха на кровлю будет небольшой. Высокие крыши страдают от ветра гораздо больше, чем низкие. Нельзя сказать, что ветер не срывает покрытие с крыш, имеющих небольшой уклон. Далее узнаем, как найти угол наклона кровли для зданий, построенных в регионах с постоянными ветрами:

  • При небольшой интенсивности воздушных потоков уклон имеет значение 34-40 градусов;
  • При наличии сильных ветров этот показатель уменьшают до 15…25 градусов.

В местности с большим количеством атмосферных осадков наклон желательно увеличивать до параметров в 60˚. Такой уклон позволит быстро выводить снег и воду за пределы покрытия. Уклон крыши обычно меняется в диапазоне 9…60˚, но самыми распространёнными вариантами уклона считается диапазон 19…44 градуса.

Пример расчёта

А теперь ознакомимся, как рассчитать угол наклона крыши на конкретном примере. Для начала необходимо узнать высоту конька по отношению к основанию. Этот параметр зависит от предназначения чердака. Если это помещение будет использоваться в качестве мансарды, то нам понадобится ещё одна величина – длина фронтона или основания.

Как измерить угол наклона, если высота от основания кровли до конька составляет 1,8 метра, а длина фронтона принимается кратной 6 метрам. Для начала необходимо разделить «подошву треугольника» на две части, а затем вычисляют синус угла по теореме Пифагора.

В нашем случае, это значение синуса угла, который находится из соотношения прилежащей стороны к противолежащей. Сначала делим треугольник на две равные части 6/2=3. Теперь вычисляем синус нужного угла 3/1,8= 1,6. Заглядываем в таблицу Брадиса и видим, что это значение соответствует углу в 59 градусов.

Конструкция крыши определяется на этапе проектирования здания или сооружения. При этом уклон кровли необходимо выбирать, исходя из местных условий, учитывающих гидрометеорологическую обстановку – направления и силу ветров, уровень выпадающих осадков и затраты на строительство.

При выпадении осадков вода с крыши должна быстро удаляться, именно для этого скатам придают определённый угол. Его величина определяется типом используемого кровельного материала, способом укладки, архитектурными требованиями и соображениями цены.

С крутых крыш, с углом 45° и более, вода и снег скатываются быстро, и для районов с большим количеством осадков такая конструкция крыши подходит хорошо. Но чем больше угол, под которым располагаются скаты, тем выше стоимость кровли. Если их делать в 45°, то количество материала увеличится в 1,5 раза, а если угол будет 60°, то материала необходимо в два раза больше, чем для плоской крыши.

Но и плоской она не должна быть. В случаях, когда делают ровную крышу, для стока воды специально предусматривают разуклонку кровли, чем значительно увеличивают срок её жизни. На плоской крыше образуются лужи и места застоя воды. Для исключения этого используют недорогие засыпные утеплители типа керамзита, создающие наклонные поверхности и позволяющие обеспечить сток воды.

В то же время, необходимо принимать во внимание ветровую нагрузку. Она воздействует на плоскую поверхность в меньшей степени, чем в любых других случаях. В районах с сильными ветрами надо использовать минимальный уклон кровли.

Как выбрать кровельный материал с учетом уклонов?

Ниже приведён график, позволяющий в зависимости от угла скатов выбрать материал для крыши.

По своим физическим свойствам и технико-экономическим характеристикам материалы объединены в группы, расположенные над дугообразными стрелками. Основой каждой стрелки является наклонная линия, обозначающая угол ската к горизонту. Так, линия У графически показывает соотношение высоты конька В к П/2 (половине её заложения). Отношение 1:2 в верхней части показывает, что вертикальный отрезок В в два раза меньше горизонтального П/2.

На полукруглой шкале эта линия обозначена У и показывает в градусах уклон крыши, а на вертикальной в процентах.

Расчёт уклона кровли

Для примера будет показан расчет уклона кровли строящегося здания в Москве. В качестве материала в примере будут использованы асбестоцементные волнистые листы ВО.

На графике надо найти наклонную линию, где заканчивается стрелка «Листы асбестоцементные обыкновенные». В месте пересечения этой линии и вертикальной шкалы будет искомый ответ. Получается, что для данного случая минимальный уклон кровли в процентах составит 33%.

Так как угол ската У равен отношению высоты конька к половине её заложения, то его можно определить по имеющимся данным. Если высота В равна двум с половиной метрам, а заложение равно 12 м, по правилам математики получается:

У=В: (П:2) = 2,5:6 = 5/12.

Для получения результата в процентах всё это умножается на 100.

что больше необходимого минимального значения уклона кровли в процентах. Указанному соотношению соответствует угол (по шкале рисунка) 18,2°.

По приведенному примеру понятно, как рассчитать уклон кровли, используя обыкновенную математику и приведённый график.

Все расчёты соответствуют атмосферным осадкам для зоны умеренного климата. В других климатических зонах допускается устраивать скаты под углами, отличными от данных на графике.

В случае использования других материалов (таких как черепица, сланец, гонта, стружка, щепа и др.) значения углов следует определять по требованиям соответствующих нормативных документов и с учётом опыта строительства.

Как измерить уклоны кровли?

Уклоны можно измерять уклономером, изображённом на рисунке ниже

Основу составляет опорная рейка 11, на которой располагается рамка 7. В прямом углу рамки между планками 4 крепится ось 3, на которой располагается нить с маятником 5. Последний изготовлен из двух проволочных колен 2, пластины 1, груза 8 с указателем 9. Указатель с грузом может перемещаться между направляющими 6. На внутренней стороне одной из направляющих находится шкала 10 с делениями. При горизонтальном расположении опорной рейки указатель совпадает с началом шкалы.

Для измерений опорную рейку устанавливают на обрешётке перпендикулярно коньку. Указатель на маятнике покажет на шкале значение уклона в градусах. Величину в процентах можно получить при помощи графика.

Водоотводная система для кровли с уклоном

Климатическая зона и конструкция крыши определяют, каким способом должен осуществляться отвод талых и дождевых вод. Водоотвод бывает неорганизованный (наружный) и организованный (внутренний и наружный) .

Для обеспечения организованного наружного водоотвода используют водосточные трубы, руководствуясь при этом следующими требованиями:

  • подвесные, или надстенные желоба ставят на скатах, выполненных под углом более пятнадцати градусов;
  • наклон вдоль оси желобов должен быть больше двух градусов;
  • борта желобов должны иметь высоту 120 мм;
  • водосточные трубы располагаются на расстоянии не более 24 м между собой;
  • поперечное сечение водосточной трубы должно определяться из расчёта на один квадратный метр площади крыши – полтора квадратных сантиметра сечения трубы.

В зонах с сильными морозами рекомендуется устраивать организованные внутренние водостоки. Такая система состоит из водоприёмной воронки на крыше, вертикального стояка, выпуска и отводной трубы. С помощью подобной системы вода собирается с поверхности и отводится при положительной и отрицательной температурах. Отвод собранной воды рекомендуется осуществлять в ливневую канализацию. Площадь поверхности, приходящуюся на одну воронку, определяют из соотношения 0,75 квадратных метров поверхности на один квадратный сантиметр сечения водоотводной трубы.

Приведённый материал позволяет понять необходимость правильного выбора конструкции крыши и изготовления для её надёжной и долговечной эксплуатации.

При устройстве любой крыши необходимо правильно рассчитать максимальный и минимальный уклон кровли, так как от этого зависит безопасность и расход материалов для строительства. Значение уклона можно рассчитать в процентах, но лучше всего это делать в градусах, так как для вычислений очень удобна таблица Брадиса.

Для устройства кровли уклон – один из самых важных параметров, закладываемый в расчеты. Он зависит от используемого материала и климатических условий.

Уклон крыши зависит от выбранного материала, формы конструкции, предполагаемых ветровых и снеговых нагрузок. Сами расчеты рекомендуется доверять специалистам, хотя можно выполнить их и самостоятельно. Рассчитать в процентах либо градусах уклон можно, для этого понадобятся простейшие математические формулы и элементарные знания геометрии.

Зависимость уклона от типа крыши и кровельного материала

Чтобы рассчитать в процентах или градусах уклон, необходимо обратить внимание на тип конструкции. Все это тесно взаимосвязано с используемым материалом. Для , то есть вальмовых, многощипцовых используется металлочерепица, кровельное железо, разные типы мягкой кровли. А вот для простых крыш применяют обычную черепицу, шифер.

Угол наклона для таких конструкций может составлять 30-60 градусов, в противном случае организация стока воды не будет правильной. На крыше станут скапливаться лужи, а это приведет к повреждению всей конструкции. Кроме стока воды необходимо подумать и о схождении снеговых масс, накоплениях льда, которые также создают определенную нагрузку на стропила.

Значение минимальных углов наклона для крыш с различными видами кровельных покрытий. Здесь можно увидеть минимальный и максимальный угол уклона, при котором используется тот или иной вид кровельного покрытия.

Для мягкой кровли, то есть рубероида, битумной черепицы, допускается уклон от 8 до 18 градусов, для некоторых типов материала угол может быть и больше, но меньшим его делать нельзя, так как не будет требуемых условий для стока воды. Только в таком случае кровля будет надежной.

Для сложных скатных крыш применяется листовой материал. Но чтобы рассчитать в процентах или градусах уклон, необходимо учесть многие факторы, в том числе тип материала, глубину и ширину волны, метод монтажа обрешетки. В основном это значение колеблется от 14 до 16 градусов. Такие условия хороши для стока воды, схода снеговых масс.

При слишком маленьких уклонах, которые проще рассчитать в процентах, следует учесть необходимость герметизации стыков плит или швов, чтобы талая и дождевая вода не проникали сквозь покрытие. В таком случае для стока воды применяются специальные водосточные системы, часто внутреннего типа.

Как измерить уклон конструкции?

Таблица соотношения градус/процент уклона крыши. Уклон крыши можно узнать через высоту конька. Для этого определяется соотношение между высотой конька крыши и половиной заложения, полученный результат умножается на 100. По этому значению в процентах и узнается угол уклона крыши (см. таблицу).

Расчет уклона кровли — это один из важнейших процессов, от него зависит надежность конструкции, ее устойчивость к самым разнообразным нагрузкам. Оптимальный угол скатной кровли — от 11 до 45 градусов. При увеличении угла можно добиться снижения снеговых нагрузок, но вот ветровые от этого только усилятся, а это потребует усиления стропильной системы, обрешетки, контробрешетки, что в конечном итоге приведет к увеличению веса кровли, нагрузкам от ее собственного веса и просто к удорожанию строительства.

Важно помнить и то, что уклон зависит от типа кровельных материалов, их качества и количества. Немалое влияние оказывает и климатический регион.

Чтобы точно определить угол плоской либо скатной крыши, необходимо правильно учесть все нагрузки на конструкцию. К ним относят:

  • общую массу возводимой конструкции;
  • снегову нагрузку для конкретного региона.

Формулы расчета уклона кровли. Во внимание следует принимать не только расчетные значения, но и ветровую/снеговую нагрузку. В районах с сильными ветрами надо использовать минимальный уклон кровли.

Оптимальный угол рассчитывается таким образом: сначала требуется определить массу одного квадратного метра каждого слоя кровельного пирога, при этом учитываются стропила, обрешетка, утеплитель, гидроизоляция и прочее. Полученные значения складываются между собой, после чего результат умножается на специальный коэффициент 1,1. Для этого нам необходимо использовать такие математические данные, как длина стропил, тангенс для угла наклона крыши, половина длины пролета дома, высота конька.

Кроме математических формул будет полезна таблица Брадиса, где указаны требуемые значения. Из формул чаще всего надо будет пользоваться такими:

  • вычисление длины стропил. Это высота конька, умноженная на угол в градусах между линией пролета и скатом;
  • высота конька крыши, то есть вычисление средней линии треугольника, образованного пролетом и скатом крыши.

Пример расчетов

Рассмотрим случай, когда толщина укладываемой обрешетки составляет 2,5 см, а кв. м кровли весит 15 кг. При этом укладывается утеплитель с толщиной слоя в 10 см, вес которого на кв. м составляет 10 кг. При покрытии крыши используется ондулин, вес кв. м которого равен 3 кг.

Расчет нагрузки для уклона будет выполнен таким образом:

1,1х(15+10+3)=30,8 кг на кв. м

Также учитываем, что обычно нагрузка принимается за значение до 50 кг на кв. м, но цифра эта несколько завышена для того, что обеспечить некоторый запас. То есть полученное нами значение полностью соответствует норме.

Оптимальный угол скатной кровли рассчитывается при помощи математического инструмента, это таблица Брадиса, где приняты такие значения:

  • угол наклона в градусах — 5, относительная величина — 0,8;
  • угол — 10, относительная величина — 0,17;
  • угол — 5, величина — 0,26 и так далее.

Зависимость площади мансарды от угла наклона крыши: если взять слишком большой угол наклона кровли, это сократит количество полезной площади мансарды. Слишком маленький угол наклона приведет к затруднению эксплуатации самой кровли: очищению от осадков, прочности.

При этом коэффициент зависит от угла уклона в градусах, если он не превышает 25 градусов, то коэффициент принимаем за единицу. При угле от 25 до 16 — коэффициент принимается за 1,25 и так далее.

Для расчета тоже может применяться таблица Брадиса, которая позволяет после этого узнать угол, который соответствует полученной цифре. Высота конька в данном случае определяется таким образом:

  • сначала производятся подсчеты для ширины пролета;
  • полученная ширина делится на два;
  • значение умножается на величину, индивидуальную для угла наклона.

Так как посчитать уклон кровли? Все очень просто: при ширине здания в 8 м получаем значение половины пролета — 4 м. Теперь считаем высоту стропил для уклона в 25 градусов. Таблица дает нам значение коэффициента в 0,47. Теперь половину ширины умножаем на полученное число, то есть 4х0,47 и получаем, что стропила крыши надо поднимать на 1,88 метра.

Чтобы выбрать угол уклона, необходимо провести соответствующие расчеты. От этого зависит многое, в том числе и выбор материалов, высота конька. Такие расчеты нужны для организации правильного стока воды, устойчивости к снеговым, ветровым нагрузкам. В некоторых случаях требуется перевод в проценты полученного значения, но чаще всего для расчетов применяется таблица Брадиса. Кроме того, на все значения оказывает влияние материал кровельного пирога, то есть утеплитель, гидроизоляция, стропила, покрытие.

Профессиональный онлайн калькулятор расчета кровли и стропильной системы сайт произведет точный расчет крыши и кровельного материала , например, металлочерепицы, сформирует реальную 3D модель , подробные чертежи стропильной системы с учетом угла наклона крыши.

Рассчитайте крышу любого типа с помощью наших калькуляторов БЫСТРО и БЕСПЛАТНО . Наши калькуляторы уже помогли построить прочную крышу с экономией времени и денег как простым владельцам участков, так и профессиональным строителям. Попробуйте расчеты кровли и вы, упростите свою задачу! Расчеты можно производить в неограниченном количестве бесплатно.

Каждый онлайн калькулятор крыши, размещенный на нашем сайте, позволит пользователю с высокой точностью рассчитать крышу дома и объем материалов, требуемый для возведения выбранного типа кровли, а также проверить правильность рассчитанной стропильной системы и других конструктивных элементов.

Вы сможете рассчитать угол наклона крыши, параметры утеплителя, пароизоляции, рассчитать необходимое количество пиломатериалов для крыши и многие другие параметры. На чертежах вы сможете увидеть практичную раскладку стропил и обрешетки, шаг между стропилами, все требуемые параметры для каждой стропильной ноги, вплоть до параметров запила, а также посмотреть установленное стропило на крыше (для понимания угла наклона и правильности установки стропил).

На данный момент мы предлагаем расчет крыши односкатной, двухскатной, мансардной и вальмовой, шатровой, а также расчет стропил и деревянной фермы. Разработка остальных калькуляторов крыши находится в процессе. Если Вам срочно необходим какой-либо калькулятор крыш, отутствующий у нас в настоящий момент - напишите нам!

Преимущественные отличия наших калькуляторов крыши от программ и других аналогов

Строительные калькуляторы для расчета кровли выгодно отличаются от многих аналогичных, но платных программ тем, что наши калькуляторы не нужно скачивать на локальный компьютер. От бесплатных калькуляторов, представленных в интернете сайт отличается глубиной проработки расчетов всех калькуляторов, гибкостью настройки, объемной визуализацией и не только - попробуйте, разница очевидна.

Все необходимые вычисления производятся с помощью тщательно выверенных, сложных алгоритмов расчетов, а результаты оформляются в интуитивно понятном виде - на чертежах и в таблице, где указаны основные расчетные параметры выбранной конструкции кровли. Готовые чертежи крыши существенно сэкономят вам время на создание аналогичного проекта в самостоятельном формате.

Реализованная в калькуляторе 3D визуализация конструктивных элементов кровли и стропильной системы необходима для более наглядного представления будущего строения. Согласитесь, в строительстве 3D визуализация будущей конструкции, строения крайне важна и полезна. Для просмотра смоделированной по вашим параметрам крыши вам нужно перейти в выбранном вами калькуляторе крыши на соседнюю вкладку "Вид в 3D" справа от вкладки "Чертежи".

Профессиональные проектировщики оценят возможность выгружать данные произведенных расчетов (с элементами сцены, выделенными во вкладке "Вид в 3D") с помощью калькуляторов крыш в формате OBJ для дальнейшей работы в 3ds Max, ArchiCAD, AutoCAD, других программах работающих с 3D-графикой.

Еще одно неоспоримое удобство - страницу сайта с калькулятором кровли нужного типа можно добавить в закладки любого браузера и пользоваться им по мере необходимости. Расчет материала на крышу можно сохранить в любом из предлагаемых форматов или распечатать.

Онлайн расчет конструкции крыши и требуемых материалов для нее осуществляется на основании принятых в России и мире строительных стандартов, СНИПов и ГОСТов, а также с учетом мировой практики современного строительства.

Просто введите нужные параметры и получите точные расчеты крыши

Пользователю не нужно обладать знаниями в строительстве или задумываться о том, как рассчитать крышу дома так, чтобы избежать лишних затрат на закупку материалов. Необходимо лишь ввести правильно измеренные основные параметры - ширину и длину основания, высоту или желаемый угол наклона крыши, выбрать тип кровельного материала и вид кровли. Мы подготовили для вас в каждом расчете подробную справку. В калькуляторе расчета материалов для крыши также предусмотрен учет расположения труб-дымоходов или мансардных окон.

Все вычисления, такие как расчет площади крыши, длина стропил или количество рядов обрешетки, выполняются всего за несколько секунд.

Посмотрите пример расчета двускатной крыши:

Если у вас появилась отличная идея по улучшению калькуляторов, или вам чего-то не хватает в текущей реализации - напишите нам. Мы постоянно работаем над развитием проекта, и рады вашей обратной связи. А еще с нами вы можете быть спокойны за безопасное хранение ваших персональных данных!

Как рассчитать угол наклона крыши — таким вопросом задаются многие застройщики при строительстве не только собственного дома, но и различных построек хозяйственно-бытового назначения. Наклон крыши в большинстве сооружений будет зависеть от необходимости устройства чердачного помещения. Устройство чердачного помещения рекомендуется для зданий, стены которых должны «дышать». Такое образное выражение означает возможность устройства различных способов вентиляции стен с выходом в свободное чердачное пространство. Далее поступивший воздух выветривается в слуховые окна или другие конструкции и растворяется в окружающей атмосфере. В зависимости от конструкции чердачные помещения могут быть холодными, с температурой наружного воздуха и утепленными.

Наличие чердачных помещений позволяет проводить внутренний осмотр кровли, а при необходимости — ремонт. При отсутствии протечек кровли на чердаках всегда сухо, образующийся в небольших количествах конденсат быстро высыхает и выветривается в атмосферу. Наклон скатов на таких крышах может изменяться в больших пределах. Ограничения могут быть из-за погодных условий данного региона и максимально допустимого общего веса крыши.

Теплые чердачные помещения имеют гораздо больший удельный вес. С увеличением угла наклона возрастает общая площадь крыши, соответственно общий вес кровельного пирога. При выборе оптимального наклона крыши следует учитывать этот фактор.

Если необходимости в чердачном помещении нет, крышу можно сделать плоской. Выражение «плоская крыша» не означает отсутствие наклонов. На всех конструкциях должен быть устроен минимальный уклон крыши для стока дождевых вод.

Типичные конструкции крыш

По форме конструкции крыш можно разделить на несколько типов:

Схема расчета уклона односкатной крыши.

  • односкатные;
  • двухскатные;
  • ломанные;
  • вальмовые.

Односкатные крыши в основном используются на различных помещениях хозяйственного назначения — гаражах, сараях, для устройства навесов различного назначения. В качестве кровли возможно использование шифера, профлиста, любого другого материала.

Двухскатные крыши устраиваются на жилых зданиях, банях и других строениях с чердачными помещениями. Форма крыш обычно представляет равнобедренный треугольник, основанием которого служит стена, а сторонами скаты. В некоторых конструкциях используется крыша со скатами различной длины. Расчет уклона кровли такого сооружения проводится в зависимости от размера ската от конька до нижнего края. Чем больше расстояние, тем меньше угол ската крыши. Крыши с такой формой устраивают с целью направить большую часть дождевой воды в определенную сторону.

Ломаные крыши могут иметь различные формы. Наиболее часто используется форма, имеющая 4 ската, по 2 с каждой стороны. Основным ее достоинством является возможность устройства мансардного этажа, что значительно увеличивает жилую площадь дома. Недостаток — более сложный расчет и устройство конструкции, увеличенное количество материалов. Но большинство недостатков вполне компенсируется дополнительными квадратными метрами и количеством жилых помещений.

Скатная крыша с 4 и более скатами называется вальмовой. Фантазия заказчиков и исполнителей не имеет ограничений, разнообразие крыш часто вызывает вполне обоснованное удивление. Кроме классической вальмовой крыши разработаны другие конструкции:

  • бубновая;
  • сводчатая;
  • многощипцовая;
  • полувальмовая;
  • шатровая.

Устройство сложных конструкций требует точного расчета уклонов крыши, большого опыта и терпения. Определять уклон нужно для 4-х и более поверхностей с формой, отличающейся от прямоугольной крыши. Ошибки проектирования могут привести к значительным материальным затратам и дополнительным работам по переделке ошибок. При недостаточном опыте выполнения подобных работ желательно обратится за помощью к специалистам.

Вернуться к оглавлению

Условия, влияющие на выбор угла наклона крыши

Оптимальный угол наклона крыши следует выбирать по климатическим условиям данного региона. Основными факторами, влияющими на высоту крыш, являются:

  • средняя высота снежного покрова;
  • скорость ветра и количество ветреных дней в году;
  • выбор материала для устройства кровли.

Для регионов со значительным количеством выпадающего зимой снега минимальный уклон кровли составляет не менее 45° (размер не критический, можно увеличить). Такой размер обеспечивает соскальзывание снега со скатов самопроизвольно, под своим весом. Величину нагрузки от снежного покрова при выполнении расчетов можно не учитывать. Отпадает надобность в устройстве дополнительных элементов, усиливающих прочность конструкции и системе снегозадержания. Большой угол увеличивает высоту крыши, на более высокую крышу сильнее воздействуют ветровые нагрузки. Если для данного региона характерны частые и сильные ветра, от высокой крыши лучше отказаться. Разрушающее воздействие ветра рано или поздно приведет к плачевному результату. Начнется расшатывание конструкции, разрушение стен. При сильных порывах возможно смещение крыши со всеми сопутствующими последствиями. У шиферной крыши довольно часто под воздействием ветра срываются целые листы.

Для таких климатических условий крыши нужно изготавливать с небольшим уклоном. Расчет должен выполняться на повышенные нагрузки с учетом воздействия всех погодных факторов. Для повышения надежности следует использовать усиленные стропильные балки и дополнительные элементы, повышающие прочность конструкции.

Поверхность кровли в зависимости от используемого материала будет иметь различный коэффициент скольжения. По материалу с большой шероховатостью поверхности снег будет скользить с трудом, вода стекать с более малой скоростью. С гладких поверхностей удаление влаги и снега будет происходить значительно быстрее. Этот фактор также следует принимать во внимание. Для различных кровельных материалов установлены следующие минимальные углы наклона:

  • металлочерепица — 15°, производители рекомендуют при малых углах наклона герметизировать стыки специальным составом;
  • профнастил — 12°, при малых углах наклона необходимо увеличивать напуск листов;
  • для мягкой черепицы — 11° допустимый минимальный угол наклона;
  • рубероид — материал на битумной основе, используется для устройства мягкой кровли с минимальным углом 2° для стока воды;
  • шифер, керамическая черепица — угол наклона должен быть не менее 22°.

Минимальный допустимый уклон является важным параметром для всех кровельных материалов. При несоблюдении этого условия надежность кровельного покрытия будет значительно снижена.

Вернуться к оглавлению

Для определения угла наклона используются две единицы — стандартное отображение в градусах и строительное определение в процентах. Размер в процентах определяется из соотношения высоты крыши и размера проекции ската на горизонтальную поверхность. Полученный от деления результат необходимо умножить на 100%.

При использовании процентного соотношения следует не забывать, что угол наклона крыши в 45° принимается равным 100%. Такая цифра образуется из-за равных размеров высоты и проекции, в результате деления получится единица. Разработана специальная таблица (рис. 1) для перевода одних единиц в другие. Если известны два параметра — длина стены и угол наклона кровли, можно при помощи таблицы определить высоту конька. Для примера можно взять следующие данные:

  • размер стены 8 м, угол наклона 25°;
  • при расположении конька посередине крыши проекция ската будет равна половине размера стены;
  • 8: 2 = 4 м;
  • Высота конька будет равна 4 х 0,466 = 3,728 м.

Если возникает необходимость определить угол наклона при известных размерах, расчет нужно выполнить в обратном порядке. По полученному результату в таблице выбрать ближайшее значение.

Для всех расчетов можно использовать формулы из школьного курса геометрии. Крышу можно представить в виде прямоугольных треугольников различных размеров. Основным выражением для определения длины катетов и гипотенузы будет теорема Пифагора:

где: a и b — катеты треугольника, c — гипотенуза.

При наличии двух значений простым преобразованием выражения можно рассчитать недостающий размер.

Еще одним вариантом расчета размеров крыши и углов наклона является использование таблиц Брадиса. В таблицах представлены все соотношения сторон прямоугольного треугольника с различными углами с шагом в 1°. При их помощи можно определить угол наклона из соотношения различных сторон и выполнить обратную операцию.

При невозможности выполнить расчеты можно воспользоваться специальным устройством для измерения углов. Торговые организации предлагают несколько моделей приспособлений для измерения уклонов при строительных работах.

Большинство моделей поможет не только узнать величину угла, но и установить детали под нужным углом.

Главная » Водоснабжение » Как рассчитать угол наклона крыши калькулятор онлайн. Как рассчитать угол наклона крыши – калькулятор Вашей выгоды

Как рассчитать высоту кровли

Понимание уклона и наклона вашей новой крыши невероятно важно. Это поможет вам понять, как с крыши падает лишняя вода, снег или мусор, а также поможет выбрать нужный тип черепицы или кровельных материалов. С помощью нашего кровельного калькулятора мы сможем легко рассчитать и оценить углы наклона вашей кровли, не пытаясь использовать теорему Пифагора или другие сложные математические уравнения. Но если вы хотите рассчитать уклон крыши вручную, мы вам поможем.

На этой странице

Ключевые термины

Перед тем, как рассчитать уклон вашей крыши, давайте рассмотрим некоторые основные ключевые термины и размеры, чтобы все было правильно.

Поднимись и беги

Подъем - это вертикальное измерение расстояния от одной точки вашей крыши до самой высокой точки крыши. Если вы посмотрите на прямой градусный угол или прямоугольный треугольник, вы увидите подъем как вертикальную составляющую, а бег - как горизонтальную составляющую.

Run - это горизонтальное измерение того, насколько далеко простирается ваша крыша, обычно расстояние от пика вашей крыши до внешней стены.

Уклон

Наклон крыши часто воспринимается как уклон, и важно понимать небольшую разницу. Уклон - это наклон крыши, который выражается в дюймах от вертикального подъема на фут горизонтального пролета. Например, для крыши с подъемом на 4 дюйма на каждые 12 дюймов пробега это соотношение будет выглядеть так: 4:12. Соотношение всегда представляет собой дюймы на фут.

Шаг

Уклон - это наклон крыши, который вместо этого представлен дробью, делящей подъем на пролет, который представляет собой расстояние между внешними стенами.Например, крыша с подъемом 4 фута и пролетом в 24 фута будет представлять собой ⅙ уклона крыши.

Уголок кровельный

В зависимости от того, какой у вас тип крыши, у вас будет разный уклон или угол наклона. Давайте рассмотрим некоторые из основных типов крыш и определим, к какой категории относится ваша крыша.

Плоские крыши или крыши с малым уклоном / низким уклоном обычно имеют более низкое соотношение и фракцию, обычно от 1 / 12-2 / 12.

Более распространенные двускатные крыши будут иметь более высокий коэффициент уклона или долю уклона от 4/12 до 9/12.

А на крышах с более крутым уклоном / крутым уклоном можно было увидеть фракцию до 18/12 и выше.

Калькулятор уклона кровли от Roofing Calculator

С помощью нашего калькулятора мы сможем оценить уклон крыши. Просто введите свой адрес, отцентрируйте крышу и вуаля! Наш экспертный ИИ рассчитает уклон вашей крыши в кратчайшие сроки.

Введите свой адрес, чтобы узнать цену на крышу

Как рассчитать уклон крыши вручную

Как рассчитать уклон крыши на крышу

Если вы предпочитаете рассчитать скатную крышу вручную для точного измерения и не боитесь высоты, достаньте рулетку и спиртовой уровень и осторожно поднимитесь по лестнице, чтобы попасть на крышу.Независимо от того, есть ли у вас крыша из битумной черепицы, резиновая мембрана или металлическая крыша, всегда сначала убедитесь, что стоять на крыше безопасно.

Как только вы благополучно окажетесь на крыше, отмерьте 1 фут от основания, что даст вам бег. Затем поместите спиртовой уровень на 1-футовый маркер и, когда он выровняется, измерьте расстояние от низа уровня до верха вашей крыши. Это даст вам подъем.

Например, если высота подъема составляет 6 дюймов, уклон крыши будет 6/12. На каждые 12 дюймов горизонтального пробега крыша поднимается на 6 дюймов.

Как рассчитать уклон крыши изнутри

Более простой способ рассчитать уклон крыши, не выходя на крышу, - это измерить длину стропил или стропильную систему на чердаке. Поместите свой уровень под нижнюю часть стропила, и после того, как пузырь окажется в центре, отметьте его на 12 дюймов. Затем измерьте вертикально от уровня до стропила крыши. Это измерение покажет вам, на сколько дюймов поднимается ваша крыша при 12-дюймовом пробеге.

После проведения измерений вы сможете пересчитать уклон крыши с помощью нашего калькулятора уклона.

Измерьте уклон своей крыши сегодня

Теперь, когда у вас есть все необходимые инструменты для расчета уклона крыши, пора приступить к измерениям! Определите уклон вашей крыши с помощью нашего удобного руководства или введите свой адрес в наш надежный кровельный калькулятор с искусственным интеллектом и найдите местного кровельщика, который выполнит ваш следующий кровельный проект уже сегодня.

Введите свой адрес, чтобы узнать цену на крышу

Калькулятор кровли

Следующие инструменты позволяют оценить площадь крыши, а также количество материалов, необходимых для строительства крыши данной области.«Базовая площадь дома» - это площадь земли, которую занимает дом, и для более сложных форм ее можно оценить с помощью Калькулятора площади.

Калькулятор площади кровли


Калькулятор кровельных материалов

Расчетная площадь является приблизительной. В случаях, когда крыша имеет сложную форму, например, на изображении справа, измерение размеров и площадей каждой части крыши для расчета общей площади приведет к более точному измерению площади.Калькулятор не может учитывать сложные формы только на основе измерения площади в квадратных футах. Калькулятор площади можно использовать для расчета площади различных простых форм, которые вместе могут составлять площадь крыши. Использование совокупной площади этих простых форм может дать более точную площадь крыши, которая будет использоваться с Калькулятором кровельного материала.

Наиболее распространенные кровельные материалы, используемые в Соединенных Штатах, включают черепицу, мембранную кровлю и керамическую черепицу, каждый из которых имеет разный срок службы.Срок службы черепичных крыш обычно составляет 15–30 лет, а мембранных крыш - 5–15 лет. Хотя крыши из керамической черепицы дороги, срок их службы может составлять более 100 лет.

Высота кровли

Уклон крыши - это величина вертикального подъема крыши, деленная на ее горизонтальный пробег. Его часто сравнивают с уклоном, но это не совсем то же самое. В Соединенных Штатах используется длина 12 дюймов (1 фут), а уклон измеряется как высота крыши более чем на 12 дюймов. Например, уклон крыши 7/12 означает, что крыша поднимается на 7 дюймов на каждые 12 дюймов по горизонтали.За пределами США обычно используется градусный угол.

Уклон кровли является определяющим фактором стоимости кровли, а также площади кровли и типа используемых материалов. Это влияет на проходимость, а также на водоотвод, а крыши в районах с сильным дождем или снегопадом, как правило, имеют более крутые скаты.

Уклон крыши влияет на фактическую площадь крыши. В зависимости от того, измеряется ли площадь крыши по горизонтали (возможно, по чертежу или фотографии), для определения фактической площади крыши необходим поправочный коэффициент.Для данного шага и измерения площади по горизонтали умножьте площадь по горизонтали на поправочный коэффициент, соответствующий уклону, приведенный в таблице ниже, чтобы определить фактическую площадь крыши, которая будет использоваться в Калькуляторе кровельного материала. Хотя можно оценить количество необходимых материалов, используя только измерение общей площади крыши, как видно из таблицы, в зависимости от того, насколько велик уклон крыши, фактическая площадь крыши может отличаться до 2,236 от заданной. Измеренная общая площадь с шагом 24/12.Таким образом, хотя это может быть обременительно, измерение площади и уклона каждой части крыши и умножение на соответствующий поправочный коэффициент приведет к наиболее точной оценке необходимых кровельных материалов.

Типичные поправочные коэффициенты на наклон:

11/12 11/12 1,357 22/12
Шаг Угол Умножить на Шаг Угол Умножить на
1/12 4.8 ° 1,003 2/12 9,5 ° 1,014
3/12 14,0 ° 1,031 4/12 ° 1,054
5/12 22,6 ° 1,083 6/12 26,6 ° 1,118
7/12 30,3 °

84

30,3 °

84 901 8/12

33.7 ° 1.202
9/12 36.9 ° 1.250 10/12 39,8 ° 1.302
11/12 12/12 45,0 ° 1,414
13/12 47,3 ° 1,474 14/12 49,4 °
1,537 900 15/12 51.3 ° 1,601 16/12 53,1 ° 1,667
17/12 54,8 ° 1,734 18/12 56,3
19/12 57,7 ° 1,873 20/12 59,0 ° 1,944
21/12 60,3 °

84

2,016 12 61.4 ° 2,088
23/12 62,4 ° 2,162 24/12 63,4 ° 2,236

Типичный шаг крыши - Myrooff2.com При строительстве

9000 конструкции, большое внимание уделяется конструкции крыши, потому что эта часть здания помогает защитить все внутреннее устройство.

Крыши могут иметь плоскую конструкцию и скатную форму, а их форма зависит от многих факторов, которые заранее определены строителем для обеспечения наилучшей защиты конструкции.

Атмосферные условия играют важную роль в конструкции крыш, так как для заснеженных регионов лучше сохранять более крутые уклоны крыш, тогда как для некоторых конкретных географических мест предпочтительны плоские крыши.

Типичный уклон крыши - это фактически величина уклона крыши, выраженная в соотношении; Другими словами, это может быть выражено как числовая мера крутизны крыши.

При выборе уклона крыши соблюдаются некоторые четко определенные стандарты, но на самом деле уклон зависит от типа кровельного материала и климатических условий местности.

Производители черепицы прилагают все усилия для тестирования своей черепицы в определенных дождливых ветровых условиях; после просмотра результатов принимают решение о уклоне крыши.

ПРИНЯТИЕ РЕШЕНИЯ В ОТНОШЕНИИ УРОВНЯ КРЫШИ

Уклон крыши описывается вертикальным подъемом, разделенным на горизонтальный пролет; эта часть хорошо известна как наклон в геометрии, касательная функция или конструкция лестницы в тригонометрии.

Британский стандарт на фрезерование и настил дает конкретные рекомендации по двойному перекрытию планки, где расчеты и рекомендации по шагу и нахлесту шифера основаны на максимальной длине стропил; это позволяет максимальную длину до 9 метров для области, где среднее количество осадков ограничено 56 литрами / квадратными метрами за период.

Обычно средний уклон крыши определяется с использованием того же метода длины крыши; обычно это 3/4 -го пролета, по готическим стропилам должно быть равно пролету. Греческий язык говорит, что нужно поддерживать длину стропил в диапазоне от 1/9 до 1/7 -го пролета, но согласно римскому стилю стандартные размеры сохраняются от 1/3 до 2/9 -го пролета с углом. от 23 до 24 градусов.

Елизаветинцы держат стропила дольше, чем пролет. Согласно имперской системе измерений, шаг стропил выражается в виде подъема, а затем хода, с преобладанием числа 12, которое дает соотношение для количества наклонов на 12 дюймов спуска; наиболее распространенные примеры - 3:12, 5:12 и т. д.

Для тех стран, где предпочтительна метрическая система измерения, указанные выше характеристики определяются в градусах.

Некоторые из наиболее полезных типов ската крыши:

  • Низкоскатные крыши: Когда мы сохраняем уклон крыши ниже 3 ½, они называются низкоскатными крышами. . Их можно легко построить при невысокой стоимости, но нельзя использовать битумную черепицу для конструкции малоскатных крыш.Эти типы крыш требуют качественных материалов и требуют периодического обслуживания.
  • Кровли со средним скатом: Большинство крыш в Америке имеют эти размеры, где диапазон уклона составляет от 3 ½ до 7 1/2. Если вы хотите построить сарай, гараж или другое подобное здание, то предпочтительным типом поля будет 4–6. Обычный человек может легко и безопасно ходить по этим крышам, не прибегая к дополнительному оборудованию.
  • Крутые скатные крыши: Все, что превышает 7 ½, будет называться крутой скатной крышей; может потребоваться защитное оборудование для защиты материалов и кровельщиков от соскальзывания, но эти скаты крыши эффективны и способны служить годами.

Стандартный уклон крыши следует соглашению об использовании целых чисел для измерений, чтобы обеспечить равномерное распределение, или можно использовать дроби до двух цифр: четыре и четверть из двенадцати, или мы можем записать это как 4,25: 12.

Наклон крыши зависит от многих факторов, таких как тип материала, погодные условия и многое другое, но одной из основных проблем современного общества является архитектурный стиль, где крутой уклон называют готической архитектурой, а низкий тон называется классической архитектурой.

Смесь многих скатов называется двускатной крышей; основные диапазоны не определены, но обычно они варьируются от флэта.

Важно отметить одну вещь; он не разработан с идеально ровной структурой; скорее, он имеет небольшой уклон для слива воды в диапазоне ½: 12 - 2:12.

Типичный уклон крыши соответствует определенным материалам и методам проектирования, чтобы обеспечить идеальную защиту от протечек; общий диапазон дается от 1:12 до 4:12, тогда как обычные размеры варьируются от 4:12 до 9:12, но техника крутой кровли следует уклону выше 9:12 с дополнительными креплениями.

На самом деле, основная цель внимания к конструкции крыши состоит в том, что нам нужно перенаправить дождевую воду и снег.

По этой причине мы придерживаемся больших углов тангажа в районах, где случаются сильные снегопады и осадки; Участки с высокой крутизной полезны в тропических регионах, где случаются обильные снегопады.

Некоторые из наиболее распространенных типов скатных крыш представляют собой обычные скатные крыши, спроектированные с шагом в диапазоне от 4/12 до 9/12; они используются в жилых помещениях.

Уклон кровли, превышающий уровень 9/12 или приблизительно 37 градусов, называется крышей с крутым уклоном. Если рассматривать коммерческое применение, то предпочтительны низкие крыши наклонного типа с уклоном от 2/12 до 4/12.

Различные материалы накладывают ограничения на скаты и уклоны крыш, поскольку эксперты говорят, что плоские крыши или крыши с низким уклоном не следует проектировать с использованием битумной черепицы, потому что тогда воде становится намного легче проникать через кровельный материал.

Битумная черепица лучше всего подходит для некоторых обычных типов полей, которые варьируются от 4/12 до 9/12.

Если мы рассматриваем низкие крыши наклонного типа, то для них лучше всего подходит резиновая или смоляно-гравийная мембрана, но их не следует применять на обычных откосах, так как процесс установки становится затруднительным, и эти непривлекательные материалы становятся видимыми при этом конструкция крыши под большим углом. Для крутых крыш можно использовать черепицу и черепицу.

Обычные скаты крыши включают стандартные конструкции для жилых или коммерческих помещений.

Некоторые обычные уклоны предпочтительны для жилых построек с шагом 4/12 или 9/12, тогда как для коммерческого применения хорошо подходят крыши с низким уклоном.

Минимально допустимый размер уклона для идеального дренажа составляет ¼ дюйма на фут. Более крутые уклоны на крышах придают более приятный вид, они могут прослужить дольше и позволяют быстро стекать воду, что позволяет избежать образования ледяной дамбы.

Средний уклон крыши должен быть таким, чтобы обеспечить идеальный дренаж воды, чтобы дом мог избежать повреждений.

ЧТО ТАКОЕ СТАНДАРТНОЕ УРОВЕНЬ КРЫШИ ДЛЯ ДОМАШНИХ САЛОНОВ?

При выборе типа ската крыши для дома вы должны учитывать стиль дома, который вы будете строить или ремонтировать, и атмосферные условия в этом районе.

Аналитики показывают, что для традиционных домов хорошо строить конструкции с более крутым уклоном, используя некоторые викторианские и художественные и ремесленные конструкции. Например, обычные каменные крыши Йоркшира требуют меньшего уклона, и это добавляет красоты вашей конструкции.

На самом деле, скат крыши работает не только на внешний вид вашего дома; скорее, он играет важную роль в создании механизма отвода воды. С меньшим уклоном крыша будет собирать больше воды, поэтому черепица должна выдерживать этот объем без риска утечки.

Угол в 35 градусов на минимальном уровне является обязательным для глины или сланца, чтобы гарантировать полную безопасность от утечки воды; если вы хотите выйти ниже этого предела, то лучшим вариантом будет блокировка бетонных плиток.

Для домов в георгианском стиле предпочтительный угол наклона составляет 39 градусов; в то время как для дома искусств и ремесел вы можете превышать 51 градус.

ПЛОСКИЙ НАКЛОН КРЫШИ

Идеально спроектированная крыша имеет специальный уклон над поверхностью, который поддерживает подложку или кровельную мембрану.

Типичный плоский скат крыши, предназначенный для поддержки точек дренажа, позволяет накопленной в сезон дождей воде идеально стекать, устраняя риск образования луж на крыше.

Обычно после дождя некоторое количество остаточной воды остается на поверхности плоских или так называемых низкоскатных крыш, поэтому необходимо принять соответствующие меры, чтобы обеспечить полный слив в течение достаточного времени. Крыши плоского скатного типа могут быть спроектированы двумя способами:

  • Скат может быть встроен в реальную конструкцию здания; здесь каркас крыши наклонен таким образом, что установленная кровельная мембрана становится неаккуратной.
  • Согласно этой технологии, откос строится с использованием специальной технологии конической изоляции; здесь для черчения крыши готовятся конкретные проекты и чертежи, затем устанавливается конусная изоляция в соответствии с этими спецификациями с соблюдением идеальных размеров таким образом, чтобы образовалась наклонная основа над настилом крыши. Кровельная мембрана укладывается неаккуратно. Если уклоны не учитываются при проектировании, то прогибы кровельного настила и основания вызывают неровности поверхности, что приводит к скоплению воды.

Как найти площадь крыши (ПРАВИЛЬНЫЙ путь)

Существует также ряд приложений для смартфонов, которые можно использовать для определения наклона крыши, если у вас есть четкий вид на двускатный конец на здании. Иногда они могут быть достаточно точными.

Вам не нужно подниматься на крышу или идти на чердак, чтобы воспользоваться ими. Поищите в своем магазине приложений приложения для "ската крыши". Вот увидишь.

Определите множитель уклона крыши

Примечание: Если вам уже известен уклон крыши в градусах, то все, что вам нужно сделать, чтобы найти множитель уклона крыши, - это найти секанс с помощью научного калькулятора.

Например, если угол ската крыши составляет 45 °, то sec (45) = 1,414213. Это будет вашим множителем уклона крыши.

Итак, приступим.

Если у вас есть уклон крыши, выраженный в стандартном уклоне, вы можете считать, что владеете длинами сторон прямоугольного треугольника a и b . Теперь вам нужно извлечь вашу верную теорему Пифагора и вычислить длину гипотенузы.

Хороший калькулятор можно найти на web2.0calc.com.

Как я уверен, вы помните, a ² + b ² = c ². Итак, если ваш наклон равен 6:12,

6² + 12² = c ²

36 + 144 = c ²

180 = c ²

9000 √180 c

13,416 = c

Итак, 13,416 - длина гипотенузы.

Теперь, когда у вас длина гипотенузы, 13.416, вы хотите думать об этом как о длине линии на фактической наклонной поверхности крыши на горизонтальном расстоянии 12 дюймов. Вы хотите узнать, насколько длиннее эта линия, чем 12 дюймов, которые она покрывает.

Вы выразите эту разницу в виде числа, называемого коэффициентом наклона крыши (также называемым множителем наклона крыши , , коэффициентом наклона крыши или множителем уклона крыши).

Когда вы знаете множитель уклона крыши для любого конкретного уклона, вы можете использовать его, чтобы найти фактическую площадь крыши любого размера с таким же уклоном.

Таким образом, в этом случае на каждые 12 дюймов крыша проходит горизонтально ( b ), а при подъеме на 6 дюймов ( a ) фактически получается 13,416 дюйма крыши ( c ).

Если разделить 13,416 дюйма на 12 дюймов ( c / b ), получится 1,118.

Таким образом, фактическая поверхность крыши, если бы она была положена на землю, была бы в 1,118 раза больше, чем площадь основания крыши.А для крыши с уклоном 6:12 это число, 1,118, является множителем уклона крыши.

Вычислите площадь поверхности крыши

Возьмите площадь отпечатка крыши, скажем, 5000 квадратных футов, и умножьте 5000 на 1,118.

Это дает вам 5 590 квадратных футов, что является фактической площадью поверхности крыши. И это то, что вы искали.

Это относится как к длине стропил, так и к площадям. Стропило для крыши с уклоном 6:12 будет 1.В 118 раз больше длины по горизонтали, которую он покрывает.

Как найти угол наклона крыши

Что такое угол наклона крыши? Это наклон и угол наклона крыши в огромных зданиях или небольших загородных домах. Расчет уклона кровли производится в градусах с использованием простой методики пересчета. В этой статье мы рассмотрим, как это делается.

Если вы планируете отремонтировать свое жилище, установив световые люки или обрезав чистые грабли, очень важно определить уклон вашей крыши.

Наклон крыши в градусах

Угол наклона крыши в градусах

Наклон крыши в первую очередь определяется расчетом угла наклона крыши или наклона сторон поверхности крыши относительно плоской поверхности, которая является полностью плоской или прямой. с горизонтом. Крыши считаются скатными, если они имеют уклон более 15 градусов или наклон более 3,215 дюйма 12. Ключевым моментом такой крыши является перенаправление дождевой воды.

На самом деле, дома в регионах с низким уровнем осадков обычно имеют крыши с низким уклоном, а в районах с сильными дождями и снегопадами - более крутые крыши.

Определение угла наклона крыши

Плотники или инженеры-строители используют различные средства определения углов наклона крыши, например, стропило. Один из лучших способов расчета углов наклона крыши - это наличие определенного диапазона, в котором поверхность крыши будет составлять горизонтальную плоскость. Следовательно, градусов уклона крыши , которые включают тридцать, сорок пять или шестьдесят градусов, помогают при создании уклона крыши здания, который находится на горизонтальной или плоской плоскости.

Наклон крыши обычно указывается как сбалансированная дробная часть с числами, представляющими координаты любого угла. Угол зависит от подъема (высоты), а также от пролета (ширины) крыши. Число 5/12 означает, что на каждые 12 футов приходится падение или подъем крыши на 5 футов. Вам потребуется снять довольно много мерок. Выполнив несколько простых шагов, вы сможете рассчитать угол наклона крыши.

Как это повлияет на ваши решения о кровле?

Главная »Блог» Геометрия крыши: как форма вашей крыши влияет на ваши решения о кровле?

5 июля 2017 г. | Рубрика: Разные статьи, Исследование

Вот кое-что, о чем вы могли не подумать, что влияет на характеристики крыши: геометрия крыши.Как форма вашей крыши влияет на ваш выбор кровли? По мере чтения мы рекомендуем вам обращаться к нашему онлайн-глоссарию кровельных терминов.

УРОВЕНЬ КРЫШИ

Наклон или крутизна крыши часто называют величиной вертикального подъема на 12-дюймовом горизонтальном участке. Например, крыша с уклоном 5:12 будет подниматься вертикально на 5 дюймов на каждые 12 дюймов, когда она идет назад по горизонтали. Существуют приложения для смартфонов, с помощью которых можно «увидеть» скат крыши с земли.Уклон крыши играет роль в определении того, какие кровельные материалы подходят, какие существуют варианты вентиляции, а также стоимость труда по ремонту или замене крыши. Кроме того, уклон крыши может повлиять на расположение желобов у нижнего края крыши, так что вода собирается и отводится должным образом.

Низкий уклон
Любые крыши до 3:12 обычно считаются «пологими». В жилых помещениях мы видим более низкие скатные крыши как часть архитектурного дизайна дома.Мы также иногда видим низкие крыши только на определенных участках дома, например, на крыльцах. Еще одна распространенная область для этих крыш - промышленные дома. Что касается металла, то при уклоне ниже 2:12 следует использовать только фальцевую кровлю с механическим фальцем. В этом стиле металлической крыши швы между панелями фактически загибаются, чтобы быть водонепроницаемыми. Для крыш с уклоном 2:12 и более хорошо подходят такие продукты, как наш стоячий фальц ClickLock. Затем, когда вы попадаете на крышу с уклоном 3:12 или больше, можно использовать большинство других металлических крыш, и это обычно является требованием для уклона асфальтовой черепицы.

Шаг, доступный для ходьбы
Конечно, когда дело доходит до наклона или крутизны вашей крыши, представление одного человека о «проходимости» может совпадать с представлением другого человека о том, что «я ни за что не смогу подняться туда!» И, как правило, мы поощряем людей делать что-то на своих крышах и все, что находится на их крыше (слуховые окна, дымоходы, световые люки, трубы и т. Д.), Что никогда не потребует от них взбираться наверх! Но, как правило, подрядчики подходят к работе на крышах с уклоном больше 6:12 немного иначе, чем на крышах с более низким уклоном, и их подход также выходит на другой уровень в 8:12.По мере того, как крыши становятся более крутыми, могут потребоваться дополнительные средства безопасности и дополнительное время для кровельных работ. Все это влияет на стоимость. Одним из преимуществ металлической кровли является то, что по ней можно ходить даже с возрастом. Для крыш, по которым можно ходить, многие металлические крыши с более тяжелым профилем, такие как профили из тряски и черепицы, будут иметь дополнительные укрепляющие подкладки из пенопласта, чтобы облегчить ходьбу по крыше. Их можно использовать на всей крыше или только в зонах движения, например вокруг дымоходов, слуховых окон и т. Д.

High Pitch
Мы часто видели металлические крыши и другие, более декоративные крыши, которые использовались в домах с крутыми крышами. В таких домах эстетика крыши играет большую роль. Крыша становится такой важной частью внешнего вида дома, что владельцы недвижимости ищут кровельные продукты с дополнительными дизайнерскими особенностями и красотой. Еще одна вещь, о которой следует помнить при работе с крышами с высоким скатом, - это то, что кровельные работы могут быть очень дорогостоящими. При нехватке квалифицированных специалистов эта стоимость быстро растет.Таким образом, прочная крыша, которая избавит от необходимости в будущем ремонте или замене, может быть очень разумным выбором и хорошим способом для владельцев недвижимости защитить себя от непомерных расходов на крышу в будущем.

Многоступенчатый
В некоторых домах спроектировано несколько скатов крыши. Это может включать в себя переходы на крыше от одного ската к другому, или это может включать в себя различные уклоны крыши, встречающиеся в впадинах или вальмах на крыше. Все это может быть непростой задачей, требующей предусмотрительности и навыков со стороны специалистов по кровельным работам.Например, это может существенно повлиять на лечение бедра, когда ряды опоясывающего лишая, прилегающего к бедрам, не «совпадают» из-за различного шага. Если в вашем доме несколько скатов крыши, обязательно обсудите со своим подрядчиком, как именно эти участки будут обрабатываться.

КОНСТРУКЦИЯ КРЫШИ

Дизайн крыши определяется архитектурным стилем дома. В то время как многие жилые крыши представляют собой прямые двускатные крыши «Обычная ваниль» с небольшой сложностью, другие представляют собой «Скалистую дорогу» с посыпкой и фисташковыми орехами наверху - сложные линии крыши, которые, хотя и выглядят привлекательно, могут действительно повлиять на динамику ремонта и замены крыши.Что-нибудь из перечисленного похоже на вашу крышу?

Вальмовые крыши

Когда вы думаете о крыше, у которой есть только передняя и задняя части, это обычно двускатная крыша. Однако четырехгранная крыша обычно является вальмовой. Одним из основных факторов, которые следует учитывать при выборе вальмовой крыши, является то, что наверху крыши часто бывает очень мало пиков или коньков. В результате получение достаточной вытяжной вентиляции на крыше может стать проблемой. Кроме того, доступ к крутой вальмовой крыше может занять очень много времени у кровельных подрядчиков.

Мансардные крыши

Мансардные крыши, часто встречающиеся в архитектуре во французском стиле, а также в некоторых современных домах середины века, представляют собой крутоскатные крыши, часто покрывающие стены верхнего этажа дома. Иногда они скрывают плоскую или очень пологую крышу поверх конструкции (которая может иметь особые потребности). Самая большая проблема с мансардными крышами заключается в том, что их почти вертикальный уклон может привести к смещению многих кровельных материалов с места по мере их старения. По этой причине блочная металлическая кровельная система может быть отличным выбором для мансардных крыш.Еще одна частая проблема мансардных крыш - окна, которые либо вставляются в мансарду, либо выступают из нее. Эти окна потребуют тщательной оклейки.

Крыши с А-образной рамой

Крыши с А-образной рамой имеют ту же проблему, что и мансардные крыши, в том, что многие кровельные материалы хотят соскользнуть с почти вертикальных поверхностей. У них также часто есть двери и окна как часть поверхности крыши. Дополнительная проблема A-Frames заключается в том, что, находясь на уровне земли, они более подвержены повреждениям с течением времени.Это может произойти из-за косилок, вещей, прислоненных к дому и т. Д. По этой причине крыша с А-образной рамой действительно выигрывает от прочной, долговечной крыши, которую нелегко повредить.

Колоколообразные крыши

Колоколообразные крыши могут иметь выпуклые изгибы, вогнутые изгибы или и то, и другое! Мы часто видим эти крыши на проектах домов французских провинций и акадцев. Выполнение изгибов может быть очень трудным для металлических крыш с вертикальным швом, но обычно это легко сделать с горизонтально расположенными металлическими крышами из гонтовой черепицы.Одна проблема с крышами такой конструкции заключается в том, что иногда крыша может иметь очень низкий уклон либо внизу, либо вверху кривой раструба. Это может повлиять на то, какой кровельный материал подходит. Иногда уклон крыши можно увеличить, а иногда можно использовать два разных кровельных материала для акцента и для размещения в зоне с низким уклоном.

Круглые крыши

На протяжении многих лет мы видели несколько домов, которые имели действительно круглые или овальные участки либо в виде всей крыши, либо на башенке или башне.Однако в некоторых случаях кривая создается за счет крыши, состоящей из нескольких сегментов. Сегментированные крыши легче покрыть кровлей, чем настоящие круглые. Однако круглые крыши могут быть выполнены с использованием металлических панелей с конусным фальцем или определенной металлической черепицы, которая может быть изогнутой или изогнутой по индивидуальному заказу.

Геодезические купола

Если вы счастливый обладатель геодезического купола, вы знаете, что кровля - это не то, чем вам нужно заниматься регулярно.Это сложно и дорого. И все же комфорт и безопасность вашего дома зависят от хорошей крыши. В то время как в течение многих лет мы избегали геодезических куполов, мы видели, как несколько квалифицированных подрядчиков по металлической кровле разработали отличные способы покрытия куполов красивой металлической черепицей. Свяжитесь с нами прямо сейчас, если у вас есть дом с куполом, который требует ухода за кровлей. Здесь довольно сложно объяснить, но металлические крыши - отличные купольные решения!

Gambrel Roofs

Крыши Gambrel, которые часто называют «крышами сараев», отличаются особой красотой.Они сочетают в себе некоторые черты мансардных и А-образных крыш с переходами уклона кровли. На таких крышах нередко можно услышать о проблемах на переходах между площадками. Преимущество металлической кровли заключается в том, что она легко вмещает переходную планку, которая проходит под кровлей более высокого уровня и выходит поверх нижней крыши. Металлические панели под шифер могут быть очень привлекательными на этих крышах.

ОСОБЕННОСТИ КРЫШИ

Даже имея более чем 35-летний опыт работы в кровельной отрасли, мы всегда сталкиваемся с «новыми вещами» на крышах, которые требуют реального планирования и изобретательности.Пожалуйста, позвоните нам по телефону 1-800-543-8938, если у вас на крыше есть что-то, что заставляет вас чесать голову. Ниже приведены три вещи, о которых вы, возможно, уже думаете.

Долины
Если у вашей крыши есть пересекающиеся плоскости, которые приводят к впадинам, мы рекомендуем вам поговорить со своим подрядчиком о том, как эти участки будут обрабатываться. Если на вашу крышу могут попасть листья деревьев, сосновые иглы, лед или снег, обработка долины должна позволять этому мусору стекать с крыши и не попадать в ловушку или вызывать закупорку воды.Кроме того, впадины - это участки кровли, подверженные сильному износу из-за большого количества стремительно стекающей по ним воды. Металлические поддоны отлично справятся с этой задачей благодаря многолетней защите, не требующей обслуживания.

Расширяющиеся фронтоны
Расширяющиеся фронтоны возникают, когда конек (вершина) крыши шире, чем карниз (низ) крыши. Это особенно часто встречается в бревенчатых домах, они похожи на долины тем, что все, что поднимается вверх по расширенному фронтону, будет попадать в них. Необходима специальная обработка расширяющегося фронтона, которая не задерживает листья деревьев, снег и т. Д.Большинство стандартных двускатных крыш для металлических крыш не подходят для расширяющихся фронтонов.

Мертвые долины
Если на вашей крыше есть Мертвая долина, вы, вероятно, слишком хорошо это знаете, потому что это частые проблемные области. Мертвые впадины возникают, когда две секции крыши примыкают к своим спусковым краям. В результате обычно получается крыша с низким уклоном, по которой должно течь много воды. В некоторых случаях их можно решить с помощью больших металлических кастрюль. В остальных случаях с металлическими крышами обрабатывают различными мембранами или другими кровельными материалами.Если неметаллический кровельный материал используется в сочетании с металлической крышей, убедитесь, что есть план, который позволит заменить неметаллический материал до того, как возникнет необходимость в ремонте металлической крыши.

Если на вашей крыше есть участок, который вас беспокоит, просто напишите письмо Тодду Миллеру, нашему президенту и внутреннему гуру кровли. Он быстро и подробно отвечает на электронные письма, и с ним можно связаться по адресу. Отправьте описание вашей кровли и, если возможно, приложите фотографии.

Теги: геометрия крыши

Простая формула для определения подходящего типа крыши

Готовы к новой крыше? Решая, какой тип кровельного материала использовать, некоторые домовладельцы упускают из виду важный фактор: уклон крыши. Наклон вашей крыши подскажет, какие материалы подходят для использования, поскольку не все материалы можно использовать на каждом скате крыши.

В Western States Metal Roofing мы хотим, чтобы наши клиенты были в курсе. Если вы не знаете, какой у вас уклон крыши или что это вообще значит, мы здесь, чтобы помочь.

В этой статье мы обсудим:

  • Что такое скат крыши
  • Какой стандартный размер шага
  • Как уклон крыши влияет на стоимость установки
  • Как правильно выбрать кровельный материал в зависимости от высоты кровли

Что такое Крыша Шаг ?

Наклон крыши относится к крутизне крыши и указывает , на сколько дюймов поднимается наклон на каждые 12 дюймов, которые он проходит по горизонтали .Угол наклона крыши может быть выражен в градусах или процентах, но часто его можно увидеть в форме соотношения, например 3:12 или 6:12. Например, уклон крыши 6:12 означает, что уклон крыши повышается на 6 дюймов на каждые 12 дюймов при движении внутрь.

Крыша Шаг Калькулятор

Выше показана простая формула для расчета уклона крыши: подъем через пробег равен уклону. Эти значения также можно использовать с калькулятором кровли. Если вы не знаете высоту подъема и пробега вашей крыши, вам придется измерить, чтобы получить эти значения.

  • Подъем - это общая вертикальная высота крыши (от верха каркасной стены до пика крыши).
  • Участок - это горизонтальная длина одной стороны крыши (внешний край периметральной стены с каркасом к центру дома).

Если у вас есть готовые чертежи вашего дома, эти размеры будут на планах. В противном случае вам придется измерять их с помощью уровня длиннее 12 дюймов, рулетки и лестницы.

Отметьте уровень на высоте 12 дюймов на нижней стороне уровня, чтобы его можно было видеть сбоку. На лестнице рядом с крышей держите уровень горизонтально на высоте примерно одного фута над крышей. Отрегулируйте уровень так, чтобы он находился на уровне точки, измерьте расстояние от 12-дюймовой отметки прямо до крыши. Это число и есть подъем. Так, например, если вы измеряете 6 дюймов от низа уровня до верха крыши, у вас есть уклон крыши 6/12.

Если вы предпочитаете измерять от чердака, поместите конец уровня напротив низа стропила.Обязательно держите его ровно, а затем измерьте расстояние от 12-дюймовой отметки, которую вы сделали на уровне, прямо до нижней стороны стропил. Полученное вами измерение - это количество дюймов, на которое поднимается крыша на 12 дюймов.

Что такое Стандартный Крыша Шаг ?

Хотя стандартного ската крыши нет, можно ожидать, что многие крыши обрушатся где-то между 4:12 и 9:12. Как правило, скаты крыши подразделяются на следующие категории:

  • Плоская крыша : менее 2:12
  • Низкий наклон крыша : 2: 12- 4:12
  • Обычная крыша : 4: 12-9:12
  • Крутой Наклон крыша : Больше 9:12

Как Крыша Уклон влияет на ваш Кровля Стоимость

Коэффициент наклона является ключевым при расчете стоимости.Если ваша крыша относится к категории крутых уклонов, ожидайте, что стоимость установки будет выше. Когда крыша приобретает крутизну, которую подрядчик или кровельщик не считает пригодной для ходьбы, для обеспечения безопасности требуются особая осторожность, время и оборудование. Все это приводит к дополнительным расходам.

Вы также должны учитывать это по мере увеличения уклона крыши, так же как и площадь поверхности крыши. Чем больше площадь поверхности и если учесть крутую крышу, тем больше материала потребуется для ее покрытия.

Как правило, чем круче шаг, тем выше стоимость монтажа. Крутизна крыши и площадь существующей крыши, особенно той, которая требует ремонта, являются ключевыми факторами, которые следует учитывать, когда речь идет о стоимости.

Что такое Лучший Кровля Материал Для Низкий Шаг Крыша ?

Разрыв между крышами двух видов? Знание уклона вашей крыши может помочь в принятии некоторых трудных решений намного проще.

При выборе кровельного материала нужно быть осторожным, так как не все виды кровельного материала можно использовать на каждой крыше. В то время как гофрированная металлическая крыша подходит для низкого уклона, крыша из деревянной черепицы - нет. Более крутая крыша имеет больше возможностей для использования, чем крыша с низким уклоном.

Низкая скатная крыша неглубокая или даже плоская, поэтому вода не стекает так легко, как более высокая скатная крыша. Использование неправильного типа кровли может привести к протечкам и серьезным повреждениям.

Ниже представлены крыша шаг диапазоны, которые рекомендуются для популярных кровельных материалов материалов :

  • Металл Кровля (Без стоячего фальца) - 1:12 или больше в зависимости от профиля
  • Битумная черепица - 2:12 или больше
  • Сланец, глина, бетонная плитка - крутой уклон 4:12 или выше
  • Деревянная черепица - 5:12 - 12:12

Эти значения являются приблизительными и могут незначительно отличаться в зависимости от вашего климата и конкретного материала.Обязательно проконсультируйтесь со своим дизайнером или торговым представителем о том, какой материал лучше всего подойдет для вашего ската крыши.

Почему важен уклон крыши

Хотя скат крыши - это то, о чем не думают большинство домовладельцев, это очень важно знать, когда вы подумываете о замене крыши. Если у вас установлена ​​кровельная система, несовместимая с скатной крышей вашего дома, гарантия на систему может стать недействительной, и вы также можете получить повреждения от воды.

Металлические кровельные системы отлично подходят для большинства типов крыш.Если вы планируете установить металлическую кровельную систему, мы готовы помочь.

Мы можем помочь вам рассчитать, сколько материала вам понадобится, исходя из площади вашего проекта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
