Крепежные уголки для стропил. Как производится крепление стропил

Одним из главных этапов частного строительства является возведение крыши, а насколько она будет надежна, зависит от того, правильно ли подобрано крепление стропил. Значит, следует уделить этому отдельное внимание.

Что такое стропильная система?

Итак, прежде чем выяснять как крепить стропила, разберемся, что же это за система такая, и какова её роль в устройстве кровли. Безусловно, даже ребенок знает, что крыша должна на чем-то держаться, а не просто висеть в воздухе. Вот именно в качестве этой незаменимой опоры и выступает стропильная система. Она представляет собой совокупность различных конструктивных элементов, таких как обрешетка, стойки, контробрешетка, раскосы и т. д.

Очевидно, что на вышеуказанную систему возлагается весьма ответственная миссия. Ведь она должна не только выдерживать вес кровельного материала (шифера, черепицы и т. д.), но и еще ряд дополнительных нагрузок. Какой бы хорошей и качественной ни была крыша, тем не менее рано или поздно она будет нуждаться в реставрации, тогда придется по ней ходить, устанавливать необходимое оборудование, и весь этот вес она должна свободно выдержать.

Кроме того, не стоит забывать о сильных ветрах, ливнях и, конечно же, снеге, который может оставаться на крыше на протяжении нескольких месяцев, в зависимости от климата региона, где вы проживаете.

Виды стропильных систем

Прежде чем разобрать крепление стропил, обсудим их виды. Различаются системы по следующим признакам: материалу и конструкции. По первой классификации они могут быть деревянными либо металлическими. Брусья имеют ряд своих достоинств — это и относительная простота монтажа, и легкость, и дешевизна. Однако такой материал нуждается в предварительной обработке, ведь, как известно, дерево гниет, боится термитов, на нем заводится грибок, и оно отлично горит. Правда, решить все эти проблемы можно особо не напрягаясь, достаточно просто пойти в специализированный магазин и приобрести там средства, которые устранят все вышеописанные недостатки.

А вот металл пока что не имеет конкуренции в плане прочности, кроме того, данный материал абсолютно не боится огня. Но и в этом случае не обошлось без некоторых подводных камней. Во-первых, осуществлять крепление стропил такого типа тяжелее, да и понадобится специальное оборудование, что также к достоинствам никак отнести нельзя. Во-вторых, металл боится коррозии, так что его придется покрывать слоем специальной краски. В-третьих, стоимость такой конструкции будет несколько завышенной. И, в-четвертых, из-за большого веса к самому зданию будут предъявляться особые требования.

Теперь скажем пару слов о конструктивных особенностях стропильных систем. Они могут быть висячими, без использования дополнительных опор. Данный вид актуален, если стены дома облегченные. Следующий тип – наслонные, имеющие дополнительные опоры в средней части. В этой роли отлично выступает средняя несущая стена или же просто промежуточные столбчатые опоры.

Крепление стропил – особенности

Итак, кажется, что проведя все необходимые расчеты и подобрав подходящий материал, можно приступать к делу, однако следует еще определиться и со способом, которым будет осуществляться фиксация стропил. Все элементы фиксируются с помощью всем известных гвоздей, болтовых соединений, саморезов, а также специальных накладок . Дело остается за малым – правильно рассчитать их количество.

Если решили использовать наслонную систему, то крепление стропил может предусматривать распорную конструкцию или же, напротив, безраспорную. В последнем случае на стропильных ногах делаются специальные врубки, имеющие горизонтальную опорную плоскость. А для того, чтобы компенсировать продольные усилия необходимы ригеля. Что же насчет висячей системы, так она встречается только лишь распорного типа.

Крепление стропил различается для висячей и наслонной системы, для последней также имеются свои особенности в зависимости от распорного и безраспорного варианта.

Как крепить висячие стропила?

Получив достаточно информации общего характера, следует перейти к более конкретным случаям. А точнее, узнаем, как же осуществляется монтаж того или иного вида крепления, используемого для установки стропильных систем. В качестве примера рассмотрим, как устанавливается стропильная система висячего типа.

Как крепить висячие стропила — пошаговая схема

Шаг 1: Предварительные работы

Как и в любом ином деле необходимо начинать с подготовки рабочего места. В данном случае речь идет о кровле и некоторых ее элементах, так что, прежде чем забираться на высоту с целью монтажа брусьев, стоит подготовить леса или иное приспособление, по которому вы будете доставлять строительный материал наверх. Также учтите, что приступать к работе по обустройству стропильной системы можно только в том случае, если вы уже установили на стены дома опорный брус — мауэрлат.

Шаг 2: Подготовка элементов

На обеих стропильных ногах делаются выемки, причем осуществить это нужно таким способом, чтобы брус соединялся с упором, так как нахлесточное соединение не сможет обеспечить должной надежности, даже если и будет дополнительно зафиксировано крепежами.

Шаг 3: Непосредственно монтаж

Крепятся стропильные ноги к мауэрлату гвоздями: первая пара с одного края кровли, а вторая – с противоположного. Причем с целью повышения надежности крепления следует использовать и дополнительные элементы – шинки. Далее между ними натягивается непровисающая нить, можно в этом качестве использовать леску. Таким образом можно подгонять точно высоту других стропильных ног. Иногда конструкция нуждается в связывании, а значит, делаем затяжку, стыкуя между собой несколько досок. А чтобы увеличить жесткость, эта конструкция из реек соединяется еще и с коньком стропильной пары.

Крепеж для стропильной системы наклонного типа

Теперь осталось рассмотреть, что же собой представляют наслонные стропила. В предыдущем пункте уже было сказано, что данная конструкция бывает двух типов: безраспорной и распорной. Причем последнюю можно назвать чем-то средним между висячими и наслонными безраспорными стропилами. Ниже приведем особенности, которые имеет каждое крепление.

Безраспорная конструкция №1. С одной стороны конструируются «ползуны», благодаря которым обеспечивается возможность небольшого вращения и сдвига. Второй конец стропил, упирающийся в коньковый прогон, может быть закреплен, в свою очередь, двумя способами: жестко либо тоже иметь небольшую степень вращения. Верхние части конструкции упираются друг в друга и фиксируются. Нижняя часть не нуждается ни в каких дополнительных элементах.

Безраспорная конструкция №2. В принципе такой способ аналогичен первому, различие заключается в том, что нижняя часть системы фиксируется к мауэрлату посредством предварительно сделанных запилов либо опорной планки. Верхняя часть имеет горизонтальную врубку, которой и упирается в конек.

Монтаж наслонной системы распорного типа также осуществляется несколькими способами, однако, общим для всех них является наличие стропильной ноги, которая компенсирует распирающее давление, приходящееся на стены. Получается, что обе опоры в этом случае закреплены. В принципе, схемы монтажа что безраспорных, что распорных типов стропильных систем аналогичны. Только в последних осуществляется фиксация нижней части не за счет «ползунов», а посредством шарниров, так что получается всего одна степень свободы.

Нижняя же опора крепится к мауэрлату.

Стропилами называют конструктивный специальный элемент, который возводится при строительстве скатных крыш. Он состоит из нескольких основных элементов, к которым можно отнести вертикальные стойки, стропильные ноги и наклонные подкосы. В некоторых случаях их снизу связывают с помощью балок. Обычно стропила делаются из бруса. Для крепления используется специальный крепеж. О том, какие бывают крепления для стропил, и стоит поговорить более подробно.

Стропила и пластины для их крепления

Данные элементы могут быть различными. Сами системы чаще всего делаются в виде треугольника, однако иногда для экономии пространства применяются и альтернативные варианты. Примером может служить мансардное расположение. В данном случае расположение стропил таково, что оно позволяет освободить дополнительное пространство, где могут проживать люди. Очень удобный метод обустройства системы.

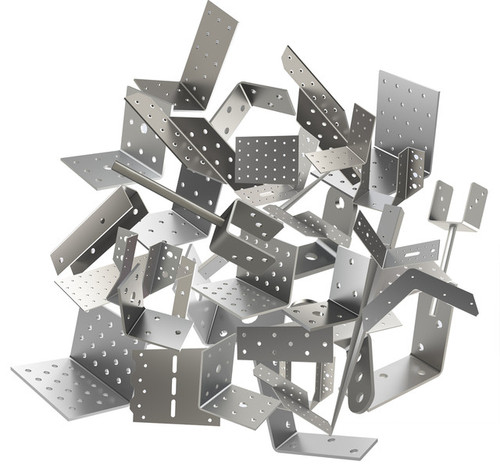

Крепления для стропил могут быть разнообразными. Крепеж используется для соединения элементов крыши между собой. Здесь можно выделить следующие его виды: пластины, скользящие опоры, уголки, опоры, стропильно-балочные крепления и так далее.

Пластины в этом ряду занимают особое место, так как являются практически универсальными элементами. Они содержат специальные отверстия, через которые вкручиваются саморезы, служащие для соединения двух или более элементов конструкции между собой. При этом накладываются пластины на соединяемые детали с обеих сторон. Их можно легко подрезать с помощью ножниц по металлу до нужного размера. Ведь не всегда речь идет об универсальном монтаже.

Есть еще и гвоздевые пластины, имеющие ряд гвоздей с одной стороны. Они используются только в промышленных условиях. Гвозди забивать нельзя. Здесь крепление осуществляется сдавливанием элементов между собой. Крепления для стропил такого плана имеют весьма широкое распространение как среди профессиональных строителей, так и среди любителей.

Надежные крепления для стропил

Для соединения перпендикулярных элементов конструкции используются стропильно-балочные крепления. Эти конструктивные элементы опираются друг на друга в перпендикулярном направлении. Для того чтобы крепление было более надежным, пару соединительных элементов устанавливают в противоположных направлениях. Одно из них разворачивается в противоположную сторону.

Иногда возникает ситуация, когда необходимо расположить конструкцию под определенным углом. Такое размещение используется в зданиях из бруса. Скользящие крепления для стропил используются именно в этой ситуации. Детали не всегда можно крепить неподвижно. Скользящие системы обеспечивают смещение конструктивных элементов в случае усадки крыши. Очень важный элемент всей кровельной системы, который позволяет в процессе монтажа не делать скидку на усадку древесины.

Опоры балок помогут закрепить горизонтальные элементы конструкции под прямым углом ко всем другим частям кровли. Разумеется, если это необходимо. Здесь крепление к основной опоре может осуществляться с помощью гвоздей или саморезов. Принципиальной разницы нет. Самое главное, чтобы крепления для стропил хорошо держались на своих законных местах. Опоры балок могут иметь самые разнообразные конструктивные размеры. Все зависит от того, какие конкретно элементы с их помощью будут соединяться.

Скрытый кронштейн балок применяется в тех случаях, когда монтаж необходимо скрыть от посторонних глаз. После своей установки такой элемент прячется целиком в теле балки.

Другие крепления для стропил

Выше были перечислены только конструктивные основные элементы, которые используются для соединения тех или иных частей стропил. Однако в этом ряду есть и другие не менее важные крепления для стропил, которые также применяются достаточно часто.

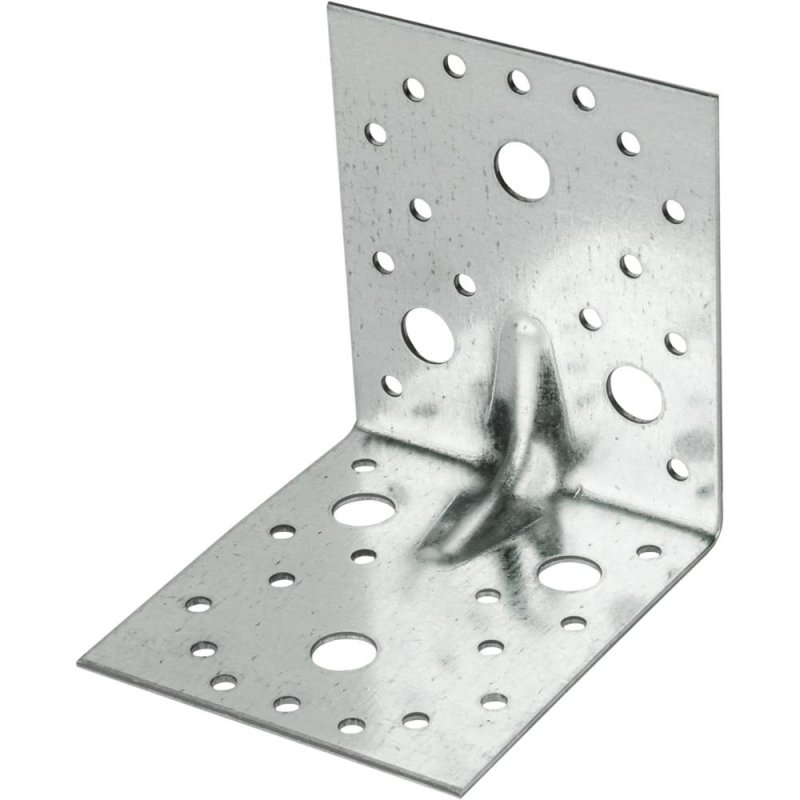

Одним из таковых является профильный уголок. Это означает, что приобрести уголок можно в любом специализированном магазине, который занимается распространением металлических строительных материалов.

Уголки могут иметь самые разнообразные геометрические размеры.

С их помощью соединяются конструктивные элементы стропил между собой под прямым углом. Если используются уголки, специально предназначенные для работ с кровлей, то в них имеются специальные отверстия, через которые и осуществляется крепление. В данном случае нужно использовать именно саморезы, так как гвозди не способны обеспечить достаточную жесткость элементов конструкции.

Если речь идет о самодельных уголках, то нужно вырезать их по определенным размерам, указанным в документации на кровлю. Далее в элементах сверлятся отверстия для соединения стропил. Все достаточно просто. При этом можно сэкономить немалые средства, так как готовые уголки стоят достаточно дорого. Эти элементы чаще всего используют для соединения вертикальных балок с горизонтальными. Крепления для стропил такого плана достаточно широко распространены.

Некоторые производители предлагают приобрести уголки с продолговатыми отверстиями. Они специально созданы для болтового соединения. Это достаточно интересный метод соединения деталей. При усушке можно будет производить регулировку положения конструктивов друг относительно друга. Выпускаются уголки и под углом 135 градусов. Они используются для соединения элементов, расположенных под углом друг к другу. Структура крыши имеет достаточно сложный характер, поэтому и они находят здесь свое применение.

Т-образное крепление для стропил также применяется очень часто. Оно обеспечивает надежное соединение всех перпендикулярных элементов между собой.

Некоторые особенности

В современной жизни существуют крепления для стропил, которые отличаются весьма оригинальными названиями. Примером может служить костыль. Это название он получил неспроста. Используется такое приспособление для соединения отгнивших элементов стропильной конструкции. Его сначала нужно забить в кладку, а затем соединить его с балкой.

Если в процессе возведения кровли использовать не плоский, а перфорированный крепеж, то можно значительно ускорить процесс соединения деталей между собой. При этом получается более жесткая конструкция, которой не будут страшны никакие внешние агрессивные факторы.

Таким образом, можно считать, что сегодня нашли свое применение многочисленные крепления для стропил. Все они используются для тех или иных целей. Сегодня без труда можно соорудить крышу высочайшего качества благодаря развитию крепежных материалов. Сейчас можно приобрести практически любой элемент, который соединит части стропильной системы между собой.

Причем не обязательно это соединение должно располагаться под прямым углом или лежать в одной плоскости с балкой. Здесь можно смело говорить и о монтаже под углом. Это позволяет возводить грамотные сооружения, в которых нет никаких лишних деталей. При обустройстве мансардной крыши без специального крепежа не обойтись. Сэкономить пространство можно, только если некоторые элементы будут соединяться под определенным наклонным углом.

Рассмотрев основные особенности и нюансы подобных изделий и методов работы с ними, вы будете максимально осведомлены о предстоящем процессе и сможете правильно определиться с выбором при покупке. Удачи!

Стропильная система является каркасом всей крыши. Именно эта конструкция берет на себя все нагрузки и является основой для кровельного покрытия. Но чтобы эта система работала исправно и надежно, следует правильно произвести крепление стропил. Эту работу можно выполнить различными способами. Многое будет зависеть от места, где производится крепление стропильных ног, а также от типа самой системы. Так как правильно выполнить поставленную задачу? Какие варианты крепления стропил существуют? Об этом и пойдет речь.

Крепим к мауэрлату

Стропильная система – это довольно сложная конструкция. В нее входят множество элементов. Именно поэтому очень важно правильно прикрепить каждую деталь к нужному месту. При возведении каркаса будущей крыши по всему периметру стен дома . Этот элемент должен равномерно распределять все нагрузки. Именно сюда, чаще всего, производится крепление нижней части стропил. Исключение может быть только в том случае, если роль мауэрлата играет верхний брус деревянного дома. Но и в этом случае крепеж производится аналогично.

Так как сделать ? Какие варианты предлагают профессиональные строители? Здесь существует несколько способов крепления, а именно:

Это основные виды соединения стропил и мауэрлата. Довольно часто их комбинируют. Например, если нужно покрыть крышей сруб (стены выложены из бревен), то применяют скользящий метод. Но для большей прочности в стропилах делают запил по дуге. Такой способ более трудоемкий и не каждому «новичку» под силу.

Видео по теме:

Крепим к коньковому прогону и между собой

Крепление стропил нужно делать не только в нижней части, но и наверху. Тут многое будет зависеть от типа самой системы. Если используется наслонный вариант, то сверху крепление стропил будет производиться к коньковому брусу или прогону. В случае применения , дела обстоят немного иначе. В этом случае крепить стропила нужно друг к другу.

А как правильно крепить стропила в верхней части? Какие методы тут можно использовать? На эти вопросы специалисты ответят следующим образом:

Видео по теме:

Существуют и другие варианты подобного крепления. Например, некоторые специалисты рекомендуют применять систему «шип-паз». Но такой способ требует серьезных навыков в столярных работах. Поэтому его применяют не так часто.

Как сшивать

Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не будет. Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. А как можно справиться с такой задачей? Здесь строители советуют крепить части между собой одним из следующих способов:

Диагональные или основные стропила не всегда можно выполнить из цельной доски или бруса. В этой ситуации без сращивания двух частей вам не обойтись. Но выполняя эту работу нужно помнить об основном правиле. Такое соединение должно быть прочным, ведь на него будут оказывать влияние сильные нагрузки. Поэтому крепление нужно делать качественно и не спеша.

Что применяют при работе

Как крепить стропила к мауэрлату или между собой, об этом было рассказано чуть выше. Существует множество вариантов сделать эту работу. Но чтобы место соединения было прочное, следует применять правильные крепежные приспособления. Конечно, в первую очередь речь идет о гвоздях. Именно с их помощью чаще всего и выполняется крепления стропил и других элементов системы. Но существуют и другие приспособления.

При возведении крыши дома могут применяться следующие элементы:

• специальная монтажная перфорированная лента;
• металлические уголки;
• пластины из стали;
• опора балки и бруса;
• гвоздевые пластины;
• проволочная стяжка;
• болты с гайками;
• скобы;
• уголки КР;
• кронштейны WB;
• крепежные элементы LK и так далее.

Крепеж для стропильной системы выпускается в большом ассортименте. Каждый из них имеет свои особенности применения, плюсы и недостатки. Довольно часто для надежного крепления используют металлические уголки и пластины. Такой крепеж для стропил позволяет надежно удерживать последние на своем месте. У конька чаще всего применяют уголок.

Пластины для крепления стропил могут быть как простыми стальными полосами, так и иметь гвоздевой вид. Последний вариант не нуждается в дополнительном креплении (тут не используются гвозди или саморезы). На обратной стороне пластины уже имеются тонкие и острые выступы, с помощью которых она и монтируется. Но тут есть одна тонкость. Гвоздевую платину можно использовать только в том случае, если стропильная пара собирается на горизонтальной поверхности, а уж потом устанавливается на свое место.

Очень часто применяют еще один крепежный элемент – это скобы. Они представляют собой металлический прут, согнутый с обоих концов под прямым углом. С помощью скоб можно усиливать места крепления стропил к мауэрлату или к коньковому брусу.

Уголки КР выпускаются в большом ассортименте. Главная их цель – это не допустить ослабление болтового соединения. Кронштейны WB используются для крепления стропил к брусьям стен. При этом делать вырубки нет необходимости. Поэтому их применение значительно упрощает и ускоряет работы.

Крепление стропил к коньковому прогону, мауэрлату или между собой – это важная задача. Чтобы выполнять такую работу правильно, следует воспользоваться следующими рекомендациями от специалистов:

Прочное и устойчивое основание – залог безопасности и долговечности любой постройки. Особенно, это касается капитальных элементов, из которых формируются стены и крыша любого задания. Стропильные ноги или стропила являются главными несущими элементами конструкции каждой кровли. Надежное и правильное крепление мауэрлата и стропил к нему исключает риск деформирования и разрушения крыши в результате действия нагрузок извне и собственной массы. Как крепить стропила к мауэрлату будет рассказано далее в этой статье.

Основные крепежные элементы стропил

1. Стяжки из проволоки.
2. Пластины.
3. WB-кронштейны.
4. Болты и шпильки, укомплектованные шайбами гайками.
5. КР-уголок.
6. Саморезы.
7. LK-крепеж.
8. Перфорированная лента (монтажная).
9. Гвозди.

Крепление стропила к мауэрлату иногда выполняется при помощи кронштейнов. Использование такого соединения не предусматривает изготовления в стропилах врезок, чтобы не ослабить эту ключевую конструктивную деталь. Монтажные кронштейны изготавливают из покрытой цинком стали 0,2 см толщиной. К мауэрлату и стропилу, изготовленным из дерева, кронштейны прикрепляются гвоздями, анкерами или саморезами.

LК-крепеж обеспечивают отличное крепление мауэрлата и стропила друг к другу, и позволяет соединять другие детали системы. При использовании крепежа этого типа анкерное соединение не используют.

Использование перфорированной ленты для монтажа укрепляет соединительный узел. Эта лента упрочняет соединения ног стропил и мауэрлата, при этом не ослабляются несущие компоненты конструкции, так как в них не делаются врезки, оставляя их целыми. Для крепления перфорированной ленты необходимы обычные гвозди или саморезы.

КР-уголки – часто использующаяся крепежная деталь системы стропил. Ее применяют тогда, когда нужна особая надежность при размещении стропил на мауэрлате. Уголок дополнительно упрочняет соединительные узлы, повышая несущие свойства конструкции, а также исключает смещение стропил в результате повышенных внешних нагрузок. Врезка уголка в деревянные части стропильной системы не нужна, он закрепляется саморезами или спецгвозями с выступами.

Необходимо проконтролировать, чтобы металлический стропильный крепеж был произведен из высококачественного материала, надежно защищенного от коррозии.

Важно: неподготовленному строителю зачастую непросто разобраться в большом количестве разнообразнейших крепежных элементов.

Как крепить стропила – когда нужен мауэрлат?

Прежде чем разобраться — как крепить стропила, нужно определить: куда их устанавливать и крепить. Чаще всего стропила закрепляют на специально построенном фундаменте (основе) кровли — мауэрлате. Этот элемент изготавливается из бревен или брусьев, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на капитальные стены и даже фундамент домостроения.

В домостроениях, полностью построенных из деревянных брусьев или бревен, опорную функцию для стропил выполняет обвязка внешних стен вверху, и другие детали не устанавливаются.

Для домов и строений, капитальные стены которых построены из таких стройматериалов, как кирпич, газо-, пено- или шлакобетонные блоки, мауэрлат устанавливается в обязательном порядке. Такое требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно крепкие для хорошей фиксации конструкции стропил, так как под нагрузкой крепежные детали могут разрушить блок и будут вырваны из него. Поэтому укладка мауэрлата для таких домов обязательна.

Для наиболее прочного крепления деревянных брусьев мауэрлата, укладываемых по периметру на капитальных стенах дома, необходимо создать вверху стен армирующий пояс из бетона. В монолитную балку 20х20 см вмуровывается крепежные детали для опорных брусьев. Обычно для такого крепежа используются анкера или металлические шпильки диаметром не менее 1,4 см, располагаемые в монолитной балке строго вертикально. Нижние концы анкеров и шпилек загибают, чтобы их не вырвало из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не больше чем на 1,5 м друг от друга.

Важно: Использование шпилек, диаметр которых меньше 1,4 см, часто приводит к деформации нагруженных крепежных элементов.

В брусьях мауэрлата делают отверстия, соответствующие расположению анкеров или шпилек в стенах. Брус одевается на анкер, на его резьбовую свободную часть надевают шайбы, а затем навинчивают гайки. Такая технология обеспечивает надежность закрепления фундамента кровли на стенах дома.

Перед укладкой брусьев размещают гидроизолятор (например, рубероид), чтобы не допустить разрушение дерева брусьев под действием воды.

Как крепить стропила к мауэрлату

Потребуется монтирование стропил на опорных брусьях, когда возводят безраспорные и распорные стропильные системы. Размещение на мауэрлате стропильных наслонных или висячих ног выполняется с помощью соединений двух типов: жестко или скользяще. Как крепить стропила на мауэрлате — выбирается с учетом всех особенностей стропильной конструкции.

Чтобы избежать потери надежности и несущей способности, врубку делают в стропиле, а не в брусьях мауэрлата.

Жесткое крепление относительно друг друга предотвращает полностью смещение деталей и отсутствие таких проблем конструкции, как сдвиги, изгибы или кручение. Нужная жесткость узлов соединения получается, если ноги стропил к мауэрлатным брусьям прикрепляются уголками с опорным брусом или если в стропиле изготавливается спецвырез — «седло». Сам участок вреза в стропилине дополнительно скрепляется скобами, саморезами, болтами. Помимо этого, выполняется скрутка из проволоки, соединяющая место крепления ног стропил на мауэрлате и анкера, вмонтированного в капитальную стену.

При возведении и креплении крыши домостроения из деревянных элементов используется спецдеталь — «салазки», обеспечивающая скользящее соединение. Крепежный узел стропильных ног с мауэрлатом, который имеет возможность небольшого смещения стропил, позволяет избежать деформирования крыши при усадке деревянного домостроения из брусьев или бревен.

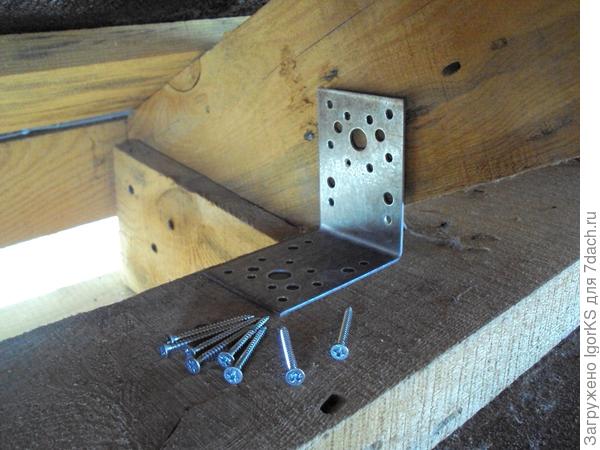

Как крепить стропила, используя уголок

Выбирая способ крепления стропильных ног к мауэрлату, нужно учитывать конструктивные нюансы кровли. Например, если стропильная нога устанавливается с вырезкой «седла», то последовательность монтажных работ будет следующая:

1. В стропилине делается вырез так, чтобы его горизонтальная часть легко устанавливалась на брус из дерева, а угол наклона стропилины обязательно был одинаковым с углом уклона плоскости ската.
2. Нога стропила фиксируется с помощью 3 гвоздей, 2 из них прибиваются под углом с противоположных сторон стропилины (так, чтобы в брусе мауэрлата они скрестились), а 3 гвоздь забивают сверху строго вертикально.
3. Для большей надежности крепежный узел фиксируют скобами либо проволокой.

Данное прикрепление стропилин к мауэрлату имеет нужную жесткость и прочность крепежного узла.

Распространенным способом крепежа является крепление стропилин к мауэрлату стальным уголком и подшивным брусом. Технология закрепления стропила следующая:

1. Стропилина обрезается под нужным углом так, чтобы уклон скатной поверхности кровли соответствовал параметрам, заданным в проекте строительства крыши.
2. На краях брусьев мауэрлата укладывается и закрепляется подшивной брусок длиной около метра, при этом стропилина должна жестко в него упираться по линии наибольшей нагрузки – эта конструкция обеспечит устойчивость системе стропил под распорной нагрузкой.
3. С обеих противоположных сторон стропилина прикрепляется к мауэрлату с помощью стальных оцинкованных уголков – этот вариант крепежа обеспечит отсутствие поперечного смещения стропила.
4. Готовое крепежное соединение дополнительно закрепляется проволокой.

Только правильное крепление ног стропил на мауэрлате обеспечит надежную и долгосрочную эксплуатацию конструкции крыши. Варианты креплений стропил и мауэрлата друг к другу существует множество, но есть общие требования к созданию таких креплений:

• при использовании резьбовых соединений обязательна установка стальных шайб (пластинок), чтобы не произошло проседания гаек внутрь деревянных деталей, так как это способствует постепенной деформации и разрушению закрепляющего узла;
• категорически не рекомендуется использование различных подкладок: с течением времени они разрушаются, это приводит к неверному изменению нагрузок конструктивных кровельных деталей и их последующему досрочному разрушению.

Важно во время монтажных работ наиболее плотно произвести соединение всех поверхностей деталей из дерева, что потребует выверенного и особо тщательного изготовления всех нужных деталей (врубов и запилов).
