Плёночный тёплый пол под линолеум

Линолеум – довольно широко используемый материал для половых покрытий, главное его достоинство – низкая цена. Но низкая цена автоматически свидетельствует, что качество материала не совсем отвечает современным требованиям. Одна из проблемных характеристик – во время эксплуатации могут выделяться вредные химические соединения. На этот критерий нужно обращать внимание во время выбора конкретного линолеумам под теплые полы.

Теплый пол под линолеумТеплый пол под линолеум

Теплый пол под линолеум

Линолеум может быть:

  • На ПВХ основании. Один из наиболее дешевых вариантов, имеет ограничения по максимальному нагреву. Большинство видов запрещается нагревать до температуры выше +28°С. Для теплых полов нужно применять очень осторожно и постоянно контролировать режим нагрева;
  • Глифталевый. Поверхность покрыта особо прочным глифталевым лаком. По эксплуатационным характеристикам отвечает современным требованиям. Считается оптимальным вариантом для обустройства теплых полов. Недостаток – относительно высокая цена;Так как глифталевый линолеум изготавливается на тканевой основе, по отношению к нему часто применяют название – линолеум на тканевой основе
    Так как глифталевый линолеум изготавливается на тканевой основе, по отношению к нему часто применяют название – линолеум на тканевой основе

    Так как глифталевый линолеум изготавливается на тканевой основе, по отношению к нему часто применяют название – линолеум на тканевой основе

  • Резиновый. Самый дешевый, в жилых помещениях используется редко из-за неудовлетворительных показателей качества. Допускается к применению во время обустройства теплых полов;Резиновый линолеум
    Резиновый линолеум

    Резиновый линолеум

  • Однослойный. Тонкий материал, очень дешевый и очень непрочный, используется в загрязненных местах, требует частой замены. Укладывается без стыков, места нахлеста завариваются специальным оборудованием;Гомогенный однослойный линолеумГомогенный однослойный линолеум

    Гомогенный однослойный линолеум

  • Утепленные линолеумы. Сложный, толстый и дорогой материал, имеющий низкие значения коэффициента теплопроводности. Для теплых полов использовать не рекомендуется, понижает эффективность работы отопительной системы.Линолеум утепленный
    Линолеум утепленный

    Линолеум утепленный

Нужно обращать внимание еще на одну характеристику линолеума – наличие или отсутствие подстилочного слоя из тканей. Если так слой есть, то показатели теплопроводности значительно понижаются, применять материал для обустройства пленочного теплого пола нежелательно.

Содержание статьи

Пошаговая инструкция укладки

После того как выбран вид линолеума, можно приступать к процессу укладки теплого пола. Для этого понадобится термопленка (конкретное количество будет известно после снятия размеров) со всеми доборными элементами, терморегулятор для контроля режимов нагрева, любой теплоотражающий материал, обыкновенная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, пассатижи и отвертка.

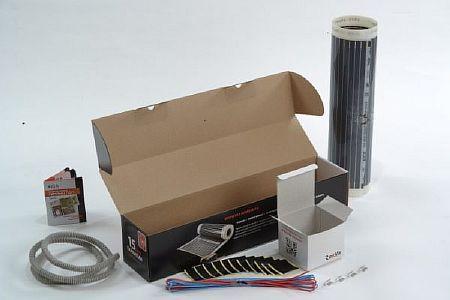

Комплект пленочного теплого пола Комплект пленочного теплого пола

Комплект пленочного теплого пола

Выбор комплекта теплого полаВыбор комплекта теплого пола

Выбор комплекта теплого пола

Шаг 1. Подготовка основания. Если пол ставится на бетонные перекрытия, то нужно подровнять плоскость. Для этого лучше сделать стяжку цементно-песчаным раствором, на поверхности не должно быть выступов более 3 мм.

Выравнивающая стяжка полаВыравнивающая стяжка пола

Выравнивающая стяжка пола

На полностью сухую стяжку следует положить гидроизоляцию (можно использовать обыкновенную пленку или промазать основание модифицированными битумными мастиками), сверху укладываются листы ОСП или клееной фанеры. Крепить к бетонному основанию рекомендуется дюбелями в шахматном порядке.

Укладка фанеры на полУкладка фанеры на пол

Укладка фанеры на пол

Укладка фанеры в шахматном порядке
Укладка фанеры в шахматном порядке

Укладка фанеры в шахматном порядке

Шаг 2. Сделать замеры и составить схему расположения термопленки. При этом принимаются во внимание особенности планировки помещения, размещение розеток или коробок разводки электрических кабелей.

План укладки инфракрасной пленкиПлан укладки инфракрасной пленки

План укладки инфракрасной пленки

Важно. Во время монтажа теплого пола обязательно учитываются возможности электропроводки помещения. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения, точные данные имеются в инструкции, прилагаемой изготовителем. Общая нагрузка на электрические сети значительно возрастает, нужно убедиться, что кабели и арматура защиты выдержит это увеличение. Если мощность подогрева более 3 кВт, то нужно делать отдельную силовую проводку.

Если нет, то придется решать вопросы с электриками, иногда потребуется замена проводки и защитных устройств, разрешение владельцев электрических сетей на увеличение мощности.

Укладка пленочной системы ИКУкладка пленочной системы ИК

Укладка пленочной системы ИК

Шаг 3. Выбрать место на стене, где планируется установка терморегулятора. Оно должно быть доступным, расстояние до источника питания минимальное. Наиболее оптимальным принято считать площадку около существующих включателей или розеток.

Выбирайте место для термостата на стенеВыбирайте место для термостата на стене

Выбирайте место для термостата на стене

Для улучшения теплоизоляции и уменьшения непродуктивных потерь на основание пола под термопленку ложится термоизолятор с отражающей алюминиевой фольгой.

Укладка фолгированного утеплителяУкладка фолгированного утеплителя

Укладка фольгированного утеплителя

Толщина в пределах 5–6 мм, в реализации есть готовые рулоны с отличными эксплуатационными характеристиками. Термоизолятор можно фиксировать двусторонним скотчем или скобами с помощью степлера. Стыки между полосами обязательно заклеиваются скотчем, поверхность должна быть максимально герметичной.

Монтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентойМонтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентой

Монтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентой

Шаг 4. Положить термопленку, при этом обращать внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

На фото разложенная ИК пленкаНа фото разложенная ИК пленка

На фото разложенная ИК пленка

Практический совет. Под низкой мебелью отопление рекомендуется не делать по двум причинам. Во-первых, оно малоэффективно из-за слабой конвекции воздуха. Во-вторых, повышенные температуры становятся причиной преждевременного износа мебели, она рассыхается, заводские регулировки нарушаются.

В обозначенных местах термопленка разрезается по нужным размерам.

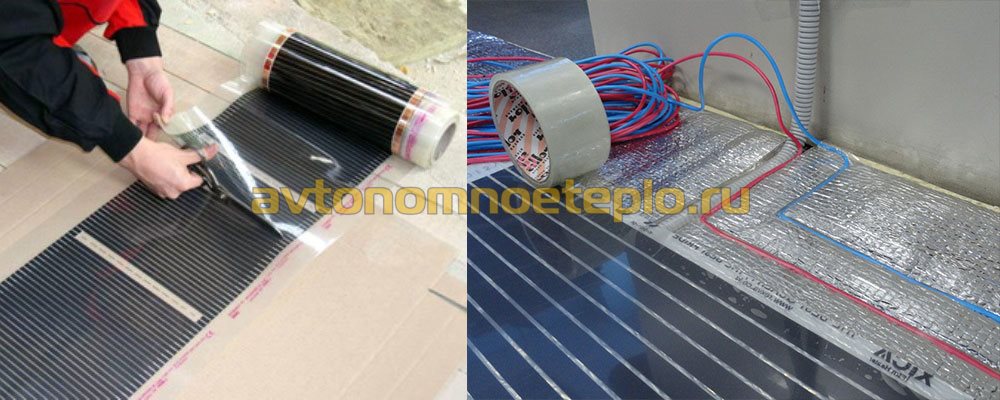

Раскрой ИК пленкиРаскрой ИК пленки

Раскрой ИК пленки

Шаг 5. Подключение и изоляция. Все работы следует выполнять с безусловным выполнением требований ПУЭ и рекомендаций производителя. Теплый пол комплектуется полным набором соединителей и специальных изоляционным материалов, их применение гарантирует длительную и безопасную эксплуатацию конструкции. Места разреза широкой медной шины изолируются специальной битумной изоляцией, следите чтобы она прилегала по всей площади токопроводящего элемента. В местах будущего подключения проводов к медной шине устанавливаются контактные зажимы, одна их сторона должна располагаться внутри, а вторая снаружи термопленки. Зажимы плотно сдавливаются плоскогубцами.

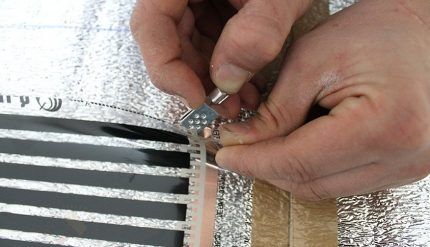

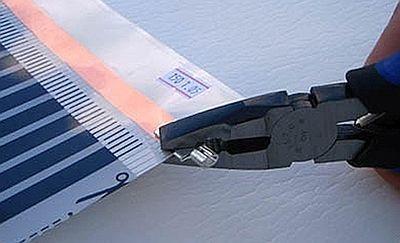

Крепление контактного зажима к термопленкеКрепление контактного зажима к термопленке

Крепление контактного зажима к термопленке

Крепление контактного зажима к термопленкеКрепление контактного зажима к термопленке

Крепление контактного зажима к термопленке

Установленный на термопленку контактный зажимУстановленный на термопленку контактный зажим

Установленный на термопленку контактный зажим (вид снизу)

Пример правильной установки изоляции линии отреза медной шиныПример правильной установки изоляции линии отреза медной шины

Пример правильной установки изоляции линии отреза медной шины

Окончание процесса изолирования линии отреза медной шиныОкончание процесса изолирования линии отреза медной шины

Окончание процесса изолирования линии отреза медной шины

Шаг 6. Все полосы термопленки для исключения вероятности сдвига следует между собой зафиксировать скотчем. Далее проверяется правильность установки зажимов и пленки, если все нормально, то можно присоединять провода питания.

Соединение монтажных проводов с контактным зажимом Соединение монтажных проводов с контактным зажимом

Соединение монтажных проводов с контактным зажимом Соединение монтажных проводов с контактным зажимом

Для увеличения срока службы желательно оголенные концы залудить. Это не только улучшает контакт в местах соединения и препятствует процессам окисления, но и повышает безопасность пользования теплым полом. При недостаточном контакте зажимы сильно нагреваются и могут расплавить линолеум. Возможны ожоги ног, поражение током или возгорания. Все зажимы с подключенными проводами нужно изолировать специальной битумной пленкой с двух сторон. Внимательно следите, чтобы серебряные контакты термопленки были полностью заизолированными снизу и сверху.

Надежно зажмите провода в контактном зажимеНадежно зажмите провода в контактном зажиме

Надежно зажмите провода в контактном зажиме

Пример правильной установки нижнего листа изоляции для контактных зажимовПример правильной установки нижнего листа изоляции для контактных зажимов

Пример правильной установки нижнего листа изоляции для контактных зажимов

Установка верхнего листа изоляцииУстановка верхнего листа изоляции

Установка верхнего листа изоляции

Вид заизолированного контактного зажима с подключенными проводамиВид заизолированного контактного зажима с подключенными проводами

Вид заизолированного контактного зажима с подключенными проводами

Шаг 7. Подключение терморегулятора можно начинать только после внимательного ознакомления с прилагаемой инструкцией. Датчик температуры нагрева монтируется на черную полосу термопленки, фиксируется изоляционной лентой. Есть случаи, когда он устанавливаются над полом и реагирует на температуру воздуха внутри помещения.

Установка датчика температуры пола Установка датчика температуры пола

Установка датчика температуры пола

Датчик прикрепляется к термопленке битумной изоляциейДатчик прикрепляется к термопленке битумной изоляцией

Датчик прикрепляется к термопленке битумной изоляцией

становленный и приклеенный датчик температуры пола. Вид снизу термопленкистановленный и приклеенный датчик температуры пола. Вид снизу термопленки

становленный и приклеенный датчик температуры пола. Вид снизу термопленки

Установленный и приклеенный датчик температуры пола. Вид сверху термопленкиУстановленный и приклеенный датчик температуры пола. Вид сверху термопленки

Установленный и приклеенный датчик температуры пола. Вид сверху термопленки

Шаг 8. Под все зажимы и датчик монтажным ножом нужно сделать углубления в термоизоляции. В эти углубления спрячутся выступающие части элементов, пол будет ровным, на линолеуме не будет технологических возвышений. Такие же канавки делаются и под провода, чтобы они лежали в установленных местах фиксируются сверху скотчем.

Шаг 9. Установить на стену терморегулятор. Для этого нужно вынуть монтажную панель, сделать разметку под места установки дюбелей. Отверстия высверливаются сверлом с победитовой наплавкой. Корпус должен прочно закрепляться, не допускайте шатаний.



Выбор места установкиВыбор места установки

Выбор места установки

Установка терморегулятора для пленочного теплого полаУстановка терморегулятора для пленочного теплого пола

Установка терморегулятора для пленочного теплого пола

Механический терморегуляторМеханический терморегулятор

Механический терморегулятор

Установка терморегулятора Установка терморегулятора

Установка терморегулятора

Видео — Как подключить регулятор к теплому полу

Практический совет. Во время высверливания отверстий в кирпичной стене бывают случаи, когда сверло попадает в шов. В этом месте прочность фиксации дюбеля недостаточная, он шатается и легко вытаскивается. Для надежного закрепления вставьте в отверстие по периметру спички или зубочистки, они должны плотно прижимать дюбель со всех сторон. После забивания дюбель-гвоздя соединение будет очень надежным.

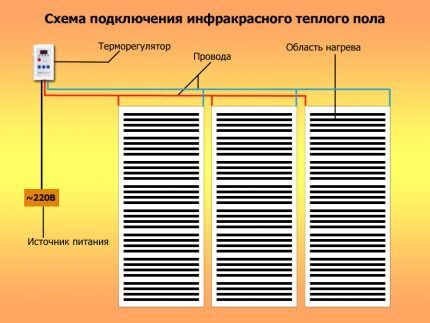

Шаг 10. Согласно схеме подключения присоедините к терморегулятору провода, подключите систему к электрической сети. Если мощность обогрева более 2 кВт, то обязательно установите отдельный автомат.

На этом монтажные работы закончены, можно начинать тестирование системы обогрева пола.

Как протестировать функциональность нагрева пола

Тестируем системуТестируем систему

Тестируем систему

Установите показатель нагрева на терморегуляторе в 20–25°С, подождите несколько минут. Проверьте рукой, прогреваются ли все установленные пленочные нагреватели. Отключите питание полностью, проверьте нагрев мест соединений проводки. Они должны иметь такую же температуру, как и пленка. Если она значительно выше, значит контакты ненадежные. Нужно их проверить, обязательно найти и устранить причину чрезмерного нагрева.

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Поверх пленки уложите фанеру и линолеумПоверх пленки уложите фанеру и линолеум

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Практические советы

Для улучшения условий эксплуатации пленочного теплого пола под линолеумом рекомендуется выполнять несколько правил.

Тёплый пол под линолеумомТёплый пол под линолеумом

Тёплый пол под линолеумом

  1. Не нагревать материал выше +26°С. В результате длительного нагрева до высоких температур линолеум может расслоиться, изменить первоначальный цвет в местах наибольшего нагрева, размягчиться и значительно понизить заводские характеристики прочности. Повышенный нагрев увеличивает количество выделяемых в воздух химических соединений.
  2. Во время укладки линолеума не пользоваться мастиками для его фиксации. Кроме того что все мастики становятся дополнительными источниками выделения вредных соединений, во время неравномерного нагрева они могут образовывать на поверхности вспучивания. Удалять потом такие дефекты очень сложно, а во многих случаях невозможно. Линолеум просто расстилается по поверхности пола. Если есть опасения в подвижках, то можно в нескольких местах зафиксировать покрытие степлером, скобы вбиваются в незаметных местах, оптимальный вариант под половыми плинтусами.
  3. Не допускайте наложение термопленки друг на друга. Если конфигурация комнаты очень сложная, то лучше оставить небольшой участок пола неотапливаемым.
  4. Температура в помещении во время укладки линолеума должна быть не менее +18°С, в противном случае возможно образование трудноудаляемых складок. Но нельзя расстилать его и на горячий пол, после испытаний он должен остыть до комнатной температуры.
  5. Не рекомендуется такого типа полы использовать в качестве основных отопительных систем. Дело в том, что нагреть помещения до комфортных значений температуры можно при нагреве пола до t° ≥ +28°С, а этого нельзя допускать в случае использования линолеума.

Настройку режимов функционирования делайте только после внимательного изучения инструкции. Первые несколько дней эксплуатации теплого пола желательно чаще проверять надежность функционирования. Для гарантии рекомендуется проверить температуру пола точным бытовым термометром. Если обнаружились значительные отличия показателей, то необходимо делать корректировку во время установки термоконтроля.

Видео – Процесс укладки пленочного пола под линолеум

пошаговый инструктаж по укладке пленочной ИК системы

Линолеум – относительно недорогое и несложное в монтаже напольное покрытие. Но оно не всегда хорошо переносит обогрев. Поэтому, выбирая тёплый пол под линолеум, необходимо ориентироваться на целый ряд факторов. С указанными ориентирами стоит ознакомиться, согласны?

Мы расскажем, какой вариант напольной греющей системы лучше выбрать для укладки под ламинированное покрытие. У нас вы узнаете, как производится ее монтаж, какие технологические правила следует соблюдать во время сборки. С учетом наших рекомендаций вы сможете обустроить комфортное для проживания пространство собственными руками.

Содержание статьи:

Выбор подходящей марки линолеума

Бытует мнение, что линолеум — это полностью синтетическое напольное покрытие, которое при нагреве выделяет опасные для здоровья химические вещества, например, фенол.

Также в упрек линолеуму ставят плохую способность переносить нагрев. Под воздействием высоких температур покрытие может заметно деформироваться.

Мармолеум - натуральный линолеумМармолеум - натуральный линолеум

Мармолеум – это разновидность линолеума, изготовленного из натуральных материалов. Такое покрытие прекрасно выглядит и сочетается с теплым полом

Наконец, изначально материал создавался не для того, чтобы передавать тепло, а чтобы защищать от проникающего снизу холода. Все это верно, но лишь отчасти. Линолеум отличается простым монтажом и умеренной стоимостью, поэтому он остается исключительно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создать новые виды линолеума. Среди них есть и такие, которые прекрасно передают тепло, переносят умеренный нагрев без ущерба для внешнего вида и не выделяют никаких опасных испарений.

Можно выделить пять основных видов линолеума:

  • алкидный или грифталевый;
  • нитроцеллюлозный, он же коллоксилиновый;
  • релин или резиновый;
  • виниловый, а точнее ПВХ;
  • натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, сразу же можно отметить, что первые три варианта для использования с теплым полом категорически не подходят. Все они плохо реагируют на нагрев, а релин и вовсе не подходит для применения в жилых помещениях.

Галерея изображений

Фото из

Выбор линолеума в специализированном маркете

Допустимый к применению мармолиум

Линолеум с теплоизоляционной подложкой

Сухая стяжка для укладки покрытия

Самый популярный вариант линолеума – это его ПВХ-версия. Такое покрытие очень разнообразно по дизайну и толщине, относительно безопасно, и отличается приятно умеренной ценой. После монтажа виниловое покрытие почти всегда источает не особенно приятный характерный запах, который выветривается со временем.

Тем не менее, линолеум ПВХ не опасен, он подходит для помещений, в которых живут люди. При покупке рекомендуется изучить маркировку материала, на упаковке должна иметься отметка о том, что это покрытие предназначено для монтажа по системам теплого пола.

Например, обычный линолеум может быть снабжен дополнительным слоем теплоизолирующего материала, который над теплым полом совершенно не нужен.

Маркировка линолеумаМаркировка линолеума

Не всякий линолеум подходит для укладки поверх систем теплого пола. Маркировка на упаковке напольного покрытия поможет выбрать подходящий материал (+)

Натуральный линолеум, он же мармолеум, это передовое слово на рынке напольных покрытий. В состав материала входят исключительно естественные компоненты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошковый известняк и красители натурального происхождения.

Разумеется, при нагреве такой материал не может выделять никаких вредных веществ, только натуральные испарения. Мармолеум чувствителен к сильному нагреву, поэтому к вопросу выбора температурного режима для такого покрытия приходится подходить очень ответственно. Впрочем, это верно и в отношении виниловых материалов.

В вину мармолеуму можно поставить разве что солидную цену, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не изменяет цвет со временем, а также эффективно сопротивляется возгоранию.

Подбирая линолеум для теплого пола, нужно уделить внимание толщине материала. Слишком тонкое покрытие обнажит все неровности основания, в чрезмерно толстый материал снизит эффективность обогрева помещения.

Инфракрасная пленка – идеальный вариант

Как известно, теплый пол разделяют на две основные группы: водяной и электрический, одной из разновидностей которого является  инфракрасный вариант. Выделяющая ИК излучение система энергозависима, поскольку для его работы необходима электрическая энергия.

Пленка работает в благоприятном для покрытия диапазоне, благодаря чему именно инфракрасный теплый пол считается прекрасным выбором для монтажа под линолеум.

Как уже упоминалось, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не становится очевидными сразу, со временем они проявятся в виде деформации, размягчения, вспучивания и т.п.

Оптимальной для линолеума считается тепловая мощность около 150-230 Вт на каждый квадратный метр обогреваемой площади. обеспечивает именно такие параметры.

Галерея изображений

Фото из

Рулон карбоновой инфракрасной пленки

Укладка карбоновой пленки

Раскрой пленочной системы на полотнища

Процесс сборки инфракрасного пола

Пленочная греющая системв в детском саду

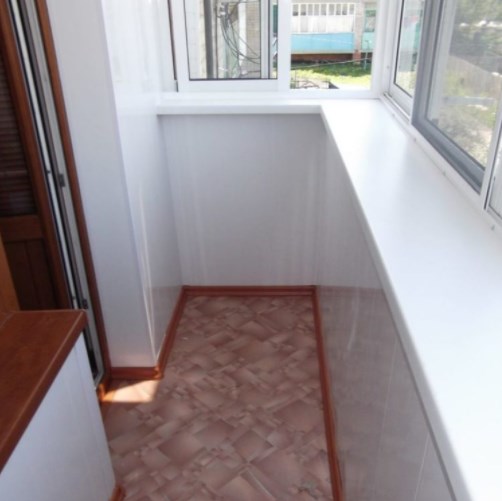

Устройство карбонового пола на лоджии

Карбоновые полы в сочетании с пиломатериалами

Система управления инфракрасным полом

Наименование “пленочный” этот материал получил из-за внешнего вида. Это действительно двухслойная полимерная пленка, внутри которой заключены углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое испускает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы, которые выглядят как черные полоски шириной около 15 мм, соединены контактными шинами, выполненными из меди и серебра. Слой полимера надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в определенной степени полезными для людей.

Пленочный теплый пол не сложно уложить, поскольку при этом не обязательны “мокрые” работы по заливке стяжки. Эта система обеспечивает равномерный прогрев помещения, прекрасно поддается регулировке в автоматическом режиме и может быть интегрирована в систему типа “умный дом”.

Еще один положительный момент – легкий демонтаж теплого пола. При необходимости можно просто удалить напольное покрытие, убрать пленку и уложить ее на новом основании даже в другом помещении. Расход электроэнергии при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Подготовка к укладке теплого пола

Перед началом монтажа нужно тщательно подготовиться к работам. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых будут установлены стационарные предметы мебели или крупной бытовой техники, плотно прилегающие к полу. Здесь укладывать инфракрасную пленку не имеет смысла.

Укладка пленочного теплого полаУкладка пленочного теплого пола

Полосы инфракрасной пленки укладывают встык по длине помещения. Это позволит сократить количество соединений отдельных полос и облегчит монтаж теплого пола

Затем составляют план укладки полос пленки. Чем меньше будет линий разреза, тем меньше понадобится соединений, и тем проще будет монтаж. Поэтому полосы пленки укладывают вдоль длинной стороны комнаты. Когда план составлен, можно просчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить места установки термодатчиков и терморегулятора.

В комплект поставки пленочного теплого пола под линолеум обычно входит инфракрасная пленка и соединители, которые комплектуются по две штуки, температурные датчики и терморегулятор, а также битумный скотч, который выполняет роль изолятора.

Дополнительно придется приобрести:

  • электрокабель;
  • теплоизоляционный материал;
  • пленку для гидроизоляции основания;
  • контакторы (для работ с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель с сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, которые подходят для пленочного пола довольно обширен.

Инструменты для пленочного теплого полаИнструменты для пленочного теплого пола

Чтобы выполнить монтаж инфракрасного пола самостоятельно, понадобятся самые обычные инструменты: пассатижи, отвертка, монтажный нож, скотч, рулетка, ножницы и т.п.

Можно использовать , пробковые материалы, жидкие композиты и т.п. Под линолеум успешно применяют вспененный полиэтилен или ламинированный изолон.

В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешается использовать с теплыми полами. Недопустимо применение теплоизоляционного материала с металлическим фольгированным покрытием.

Самый сложный инструмент, который понадобится при монтаже – это специальное приспособление, чтобы выполнять обжим контактных соединителей. Но при определенной сноровке для этого подойдут обычные пассатижи.

Кроме того, нужно приготовить отвертку и кусачки, ножницы и монтажный нож для разрезания пленки, а также изоляционных материалов, молоток и т.п. Таким образом, под укладку линолеум можно выполнить с помощью самых обычных строительных инструментов.

Руководство по установке системы

Если план раскладки пленки уже составлен, а все материалы и инструменты уже подготовлены, можно начинать работы с подготовки основания. Его нужно сделать чистым и максимально ровным.

Собственно пленка очень тонкая, менее 0,5 мм. Если уложить материал на неровное основание, нагревательные элементы будут подвергаться дополнительным нагрузкам, а это может вызвать их повреждение.

Основание для пленочного теплого полаОснование для пленочного теплого пола

Основание для инфракрасного теплого пола должно быть чистым и ровным. Обычно достаточно выполнить только небольшой ремонт поверхности, но иногда бывает необходима заливка свежей стяжки

При обширных повреждениях следует провести дополнительные работы по выравниванию основания, например, залить новую стяжку поверх старого основания. Но если изначально черновой пол достаточно ровный, его достаточно очистить от грязи и пыли и устранить отдельные перепады по высоте, если это необходимо.

На подготовленное основание кладут слой теплоизоляционного материала. Если это рулонный материал, то обычно полосы укладывают встык и скрепляют места соединения скотчем. Утеплитель должен лежать очень ровно, при правильной подготовке основания проблем в этом отношении обычно не возникает.

Разрезание инфракрасной пленки на полоски подходящей длины – ответственный момент. Для разрезов предусмотрены специальные места, обозначенные пунктиром. Если резать в других местах, пленка наверняка будет испорчена.

Раскрой инфракрасного теплого пола на полосы для укладки под линолеумРаскрой инфракрасного теплого пола на полосы для укладки под линолеум

Места, предназначенные для разрезания инфракрасной пленки, обозначены на материале пунктиром. Не стоит пренебрегать этими указаниями, чтобы не испортить систему

Самый узкий кусок пленки, разрезанной по пунктиру, может быть менее 20 см, а самый длинный – около 8 метров. Это позволяет сделать полосы нужной длины в нужном количестве. Чем меньше разрезов, тем проще выполнить монтаж.

Нарезанные полосы инфракрасной пленки раскладывают в соответствии с планом поверх слоя теплоизоляционного материала. При этом медную полосы нужно поместить той стороной вверх, которая в инструктаже указана производителем.

Пленку следует аккуратно разровнять, чтобы она плотно прилегала к основанию. Наличие воздушной прослойки между нагревательными полосами и теплоизоляцией недопустимо. После того, как полосы пленки уложены, можно начинать установку контактов.

Соединительный зажим устанавливают на медную полосу и зажимают с помощью специального инструмента или обычных пассатижей. Соединители следует устанавливать таким образом, чтобы одна часть элемента оказалась между слоями пленочной оболочки и прикреплялась к медной шине, а вторая часть находилась снаружи.

Соединители инфракрасного теплого полаСоединители инфракрасного теплого пола

Соединитель устанавливают так, чтобы его часть оказалась между слоями оболочки инфракрасной пленки. Чтобы зафиксировать соединение, можно использовать обыкновенные пассатижи

После этого нужно скрыть под кусочками битумной изоляции все места подключения биметаллической шины к силовой линии. В изоляции также нуждаются все контакты полос, не подключенные к проводам. Они находятся со стороны, противоположной стороне подключения.

После того, как работы по изоляции завершены, следует с помощью скотча зафиксировать положение пленки на полу, чтобы она не сдвинулась во время укладки линолеума.

изоляция инфракрасного теплого полаизоляция инфракрасного теплого пола

Все места контактов при укладке инфракрасной пленки необходимо изолировать битумным скотчем, который входит в комплект. Битумная изоляция наклеивается отдельно сверху и снизу, перегибы недопустимы

Теперь нужно . Обычно его подвешивают на стене в легкодоступном месте. Подключение нужно выполнить в соответствии со схемой. Неопытным в электрике мастерам на этом этапе следует проконсультироваться со специалистом. Термодатчики укладывают под пленку и соединяют с терморегулятором проводами.

Чтобы спрятать кабель, ведущий от терморегулятора, в стене можно сделать штробу. Если же ремонт уже завершен, кабель кладут поверх стены и закрывают декоративным пластиковым коробом. Внизу для маскировки кабеля используют плинтус. Края кабеля, обеспечивающего электропитание, присоединяют с помощью соединителей и прижимают плоскогубцами.

Монтаж системы пленочного теплого полаМонтаж системы пленочного теплого пола

Чтобы места установки датчика температуры и подсоединенного к нему провода не выделялись на пленке инфракрасного теплого пола, в теплоизоляционном материале аккуратно вырезают подобие канала и углубления подходящей формы

Затем место подключения изолируют. Там, где установлена изоляция, а также в месте крепления термодатчика к пленке, появятся утолщения. Они могут затруднить дальнейший монтаж напольного покрытия.

Чтобы этого не случилось, следует с помощью монтажного ножа вырезать углубления в слое теплоизоляционного материала. Это устранит перепад по высоте, и поверхность пленки снова станет ровной.

На этом можно считать завершенным, остается проверить характеристики системы перед монтажом напольного покрытия. Для этого на пленку подают электропитание. Сначала нужно с помощью электротестера убедиться в надежности изоляции, проверить отсутствие напряжения следует на каждом изолированном участке.

Схема подключения теплого полаСхема подключения теплого пола

На этой схеме наглядно представлен порядок подключения пленочного пола к электропитанию. Терморегулятор следует устанавливать в доступном для обслуживания месте

После этого проверяют степень нагрева каждой отдельной полосы. Если тепло отсутствует, или если отдельные участки оказались холоднее или горячее других, значит, монтаж выполнен неправильно. Следует найти и устранить возможные ошибки.

Проблемы обычно возникают при таких нарушениях, как укладка полос пленки не встык, а внахлест, такое положение нагревательного материала недопустимо. Не стоит также обрезать пленку слишком близко к медной шине, это может вызвать нарушение изоляции. Полное или частичное отсутствие изоляции – одна из самых распространенных причин неисправности теплого пола.

Особенности укладки линолеума

Под линолеум также понадобится подготовить основание. Сначала поверх инфракрасной пленки укладывают слой полиэтилена. Этот материал выполняет функции гидроизоляции.

Отдельные полосы кладут с перехлестом в 10-20 см и закрепляют скотчем. При этом нужно передвигаться по поверхности инфракрасной пленки очень осторожно, чтобы не нарушить целостность графитовых нагревателей.

Далее монтируют ровную поверхность из ДВП. Этот материал надежно защитит теплый пол и станет подходящим основанием под линолеум. Напольное покрытие этого типа поставляется свернутым в рулоны, поэтому перед монтажом его рекомендуется расстелить и оставить на несколько суток.

Линолеум на теплый полЛинолеум на теплый пол

Перед укладкой линолеум необходимо разложить на ровной поверхности теплого пола, включить систему и подождать, пока покрытие выровняется

В случае с теплыми полами процесс можно улучшить. Линолеум стелют на основание из ДВП без закрепления, и потом включают инфракрасную пленку. Под воздействием тепла процесс выравнивания пройдет быстрее. Терморегулятор при этом следует установить на уровень 28 градусов или чуть меньше. Для линолеума такая температура считается оптимальной.

После того, как покрытие станет достаточно ровным, остается только закрепить линолеум на основании. Эту операцию выполняют с помощью двустороннего скотча или клея.

Использование клеевого состава считается более подходящим для использования с теплыми полами, если не запланирован демонтаж и перенос оборудования. Клеящее вещество обеспечивает плотное прилегание и равномерный прогрев.

Со спецификой устройства напольных греющих систем и вы узнаете, ознакомившись с рекомендуемыми нами статьями.

Выводы и полезное видео по теме

В этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол – превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота.

В укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.

Хотите рассказать о том, как устраивали напольную греющую систему собственными руками? Желаете поделиться информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Инфракрасный теплый пол под линолеум: монтаж, инструкции, видео-обзоры

Пленочные варианты обогрева полов отличаются массой положительных потребительских и технических качеств. Они формируют наиболее благоприятный температурный фон. Не требуют обязательного устройства стяжки, просты в укладке, отлично работают в тандеме практически со всеми покрытиями. Устроить инфракрасный теплый пол под линолеум можно собственными руками, если знать правила и тонкости монтажа.

Инфракрасный пол в паре с линолеумом

Доступность цены не мешает линолеуму быть довольно «капризным» покрытием. От нагрева бюджетные марки могут покоробиться, растянуться или усесть. Дешевый материал при повышении температуры способен выделять токсины. Дорогие представители с изоляционной подложкой сводят к нулю все попытки тепла пройти сквозь них и достичь ног потребителя.

Какой линолеум можно укладывать на инфракрасный пленочный полКакой линолеум можно укладывать на инфракрасный пленочный пол

Подходящее для ИК обогрева покрытие

До появления пленочных полов соседство линолеума с системами «теплый пол» требовало серьезных технических ухищрений или исключалось наотрез. Прямое сотрудничество с электрическими или водяными контурами было разрешено только мармолеуму – натуральному линолеуму. Хотя к нему предъявляют серьезные претензии по задержке тепла.

С внедрением инфракрасных систем обогрева линолеум таки примкнул к рядам материалов, позволяющих устраивать под собой «теплый пол». К тому же, изготовителями многочисленных видов покрытия были внесены существенные изменения в формулу, что обеспечило устойчивость к повышению температуры до +35ºС и стабильность размеров.

Однако при выборе линолеума для укладки поверх даже инфракрасной нагревательной системы следует тщательно изучать маркировку. В ней должна быть обозначена совместимость материала с электрическими теплыми полами. Если уверения производителя окажутся ложными — покрытие испортится от контакта с системой обогрева, деньги за него обязаны вернуть.

Ознакомиться с хорошими вариантами и приобрести линолеум можно на сайте Remontnick.ru. Там вас проконсультируют и помогут выбрать то, что нужно.

Почему инфракрасный теплый пол не сооружают под линолеум с подложкойПочему инфракрасный теплый пол не сооружают под линолеум с подложкой

Кстати, вам никто не компенсирует потерь, произошедших из-за нарушения технологии монтажа пленочного пола. Не возвратят утраченных средств, если не соблюдались условия устройства линолеума поверх инфракрасного обогрева. Потому с технологическими предписаниями по устройству пленочных систем стоит глубоко и вдумчиво ознакомиться.

Совместимый с линолеумом теплый пол

Потребителю сейчас представлено множество разнообразных пленочных обогревательных систем.

Есть варианты, со сплошным карбоновым нагревательным элементом или с прямоугольными крупными сегментами. С их помощью обустраивают крупные оздоровительные центры и общественные организации. Монтируют подобные системы преимущественно в стяжку.

Виды инфракрасных теплых полов для устройство под линолеумВиды инфракрасных теплых полов для устройство под линолеум

В быту чаще всего применяют так называемые полосатые пленки. Выделяющий тепло карбон в них расположен поперечными полосами. Края полос с обеих сторон зажаты медными и серебряными шинами, сообщающими энергию элементам, заземляющими и пресекающими искрение. С внешней и внутренней стороны инфракрасные обогревательные системы покрыты тонкой полимерной пленкой.

В зависимости от функции, возложенной производителями на медные и серебряные шины, пленочные полы укладываются вверх или вниз стороной с медной полосой. Этот технический момент указывается изготовителями в инструкции, на него следует обращать пристальное внимание перед укладкой конкретной марки инфракрасной пленки.

Как надо стелить инфракрасный теплый пол Как надо стелить инфракрасный теплый пол

В остальном процессы монтажа всех разновидностей инфракрасных теплых полов аналогичны. Выполняются поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед сооружением.

Все типы пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, листов оргалита, ГВЛ или ДВП толщиной 3 – 5 мм.

Нюансы проектирования и расчетов

Разберем процедуру расчетов на конкретном примере устройства пленочной системы марки Caleo, производимого под укладку линолеума. Учтем, что указанный вид покрытия используется в основном в обустройстве санузлов, коридоров, кухонь многоэтажных и малоэтажных зданий, отведенных под зимний сад лестничных пролетов частных построек и прочих подобных помещений.

Компоненты инфрокрасного теплого пола для покрытия линолеумомКомпоненты инфрокрасного теплого пола для покрытия линолеумом

Стандартное расположение слоев в пироге

Пирог теплого пола пол линолеум будет включать пять обязательных слоев, это:

  • Теплоотражающая подложка. Рекомендовано применение материалов типа Изолон или Инфралекс. Разрешено использование теплоизоляции с полипропиленовой или лавсановой металлизированной внешней оболочкой. Запрещено укладывать под ИК пол материалы с основой из алюминиевой фольги.
  • Инфракрасный пленочный пол. Система включает продольные полотнища с углеродистым полосатым напылением, как минимум один датчик температуры и терморегулятор. Полотнища пленочной системы подключаются к источнику питания параллельно с помощью имеющихся в заводском комплекте клемм и проводов.
  • Полиэтилен. Укладывается поверх системы обогрева после ее сборки и проверки. Играет роль гидроизоляции инфракрасных электрических полов. Максимальная толщина 2 мм.
  • Защитная жесткая прослойка. Выполняется из фанеры, оргалита либо подобного материала. Требуется для устройства теплых полов с гибким финишным покрытием.
  • Линолеум. Подходят только марки, совместимые с электрическим обогревом полов.

При проектировании необходимо учесть, что непосредственно пленочный теплый пол инфракрасного типа не располагают под мебелью без ножек или с низкими ножками. Неразумно обогревать предметы, не нуждающиеся в поставках тепла, но способные потреблять его внушительное количество.

Правила расположения полотнищ пленочного полаПравила расположения полотнищ пленочного пола

А вот изоляционную подложку и жесткую прослойку устраивают по всех площади помещения, чтобы выдержать единый высотный уровень пола. Гидроизоляцию, несмотря на ее ничтожную толщину, стелют аналогично, по всей площади, чтобы исключить проникновение воды в электрическую систему во время мокрой уборки.

Составление схемы укладки

Для грамотного проектирования необходимо составить план или элементарную схему с масштабированными реальными размерами. Собственноручный проект поможет грамотно рассчитать метраж термопленки и сопутствующих расходных материалов.

Полотнища системы обогрева, гидроизоляции и теплоотражающей подложки крепятся между собой одно- или двусторонним скотчем.

Инфракрасный теплый пол под линолеум - последовательность слоевИнфракрасный теплый пол под линолеум - последовательность слоев

Кроме указанных нюансов проектирование обязано учесть, что:

  • Раскраивать ИК термопленку можно только по обозначенным изготовителем линиям. Не допускается раскрой под углом и формирование фигурных полотнищ.
  • Укладка производится параллельными полосами. Не допускается перекрытие одного полотнища другим.
  • Между низко стоящей мебелью и пленочным полом надо оставить зазор не менее 3 см. Равнозначный отступ следует оставлять между краем полотнищ и стенами: он обеспечит отвод тепла в случае перегрева.
  • Раскроенные полосы термопленки рекомендовано стелить с боковым нахлестом так, чтобы между медными шинами соседних полотнищ был зазор не менее 1 см. Указанное расположение обеспечит равномерность прогрева пола.
  • Полотнища системы обогрева должны иметь максимально возможный вариант длины, чтобы свести к минимуму численность точек подключения.
  • Точки подключения необходимо расположить со стороны стены, на которую будет установлен терморегулятор. Благодаря этому существенно уменьшится метраж проводов, требующихся для подсоединения.
  • Прокладку проводов необходимо продумать так, чтобы основной их массив расположился под плинтусом.

Следует помнить, что при разрезании пленочного пола на короткие отрезки длиной до 1м потребуется дополнительная изоляция и использование дополнительных клеммных зажимов. Т.е. придется приобрести монтажный комплект помимо того, что имеется в комплектации.

Заранее надо определиться с видом терморегулятора, который может быть встраиваемым или накладным. Для установки встраиваемой разновидности нужна будет гофрированная полимерная труба, применяемая при прокладке в штрабе, для открытой проводки потребуется пластиковый кабель канал. Для обустройства большой площади или полов в смежных комнатах могут потребоваться дополнительные датчики температуры.

Как сделать инфракрасный теплый пол перед укладкой линолеумаКак сделать инфракрасный теплый пол перед укладкой линолеума

Схемы расположения элементов инфракрасного пленочного полаСхемы расположения элементов инфракрасного пленочного пола

Дополнительная электрика и изоляция

Если к одному терморегулятору планируется подключить несколько комплектов пленочного пола, то потребляемая мощность определяется путем сложения мощностей всех элементов. Провод для подключения частей ИК пола к терморегулятору подбирается в соответствии с результатом.

Следует приобрести кабель, необходимый для подсоединения терморегулятора к питающей сети, т.к. в фабричном наборе предусмотрен провод только для подсоединения пленочного обогрева к самому терморегулятору. Выбрать его нужно в соответствии с максимальной мощностью, требующейся для функционала системы.

Не забываем, что электрические теплые полы устраиваются с обязательным включением в сеть УЗО с параметрами срабатывания 30 мА, действующих на проводку 100 мс. Потребуется автоматический выключатель категории С, рассчитанный на защиту токоведущей ветки 10 А.

Если к устройствам автоматической защиты будут подключены еще другие электроприборы, при расчетах их мощность следует учесть. Для пленочного пола, потребляющего 2 кВт и более, рекомендовано устроить отдельную ветку с собственным автоматом.

Нюансы монтажа инфракрасного теплого полаНюансы монтажа инфракрасного теплого пола

Монтаж пирога пленочного пола

Предположим, что после проектирования и расчетов нами приобретен комплект инфракрасного пола с наиболее подходящей шириной и недостающие компоненты пирога в требующемся количестве. Осталось выяснить, в какой последовательности и как грамотно укладывать пленочный инфракрасный пол под финишный линолеум.

Укладка подложки и системы нагрева

Первым делам укладывается теплоотражающая подложка, полосы которой склеиваются в единое полотно скотчем. В крупногабаритных помещениях площадью более 20 м3 подложку рекомендовано соединять двусторонней клейкой лентой для того, чтобы исключить ее передвижение относительно чернового пола. Вместо двухстороннего скотча подойдет фиксация строительным степлером.

Теплоотражающая подложка под инфракрасный пленочный полТеплоотражающая подложка под инфракрасный пленочный пол

Далее приступаем к этапу сооружения пленочного пола:

  • Раскраиваем термопленку согласно указаниям собственного проекта.
  • Примеряем «выкройку» к месту будущей укладки. При необходимости подкраиваем, слегка изменяем ширину бокового отступа и зазора между стенами и системой нагрева.
  • Определившись с положением отдельных полотнищ, приступаем к сборке теплого пола.
  • Укладываем полотнища теплого пола строго медной шиной вниз.
  • Изолируем оголенные контакты полотнищ с края, противоположного стороне подключения. Просто заклеиваем участки обрезки серебряной и медной шины битумным скотчем так, чтобы полностью были исключены контакты с внешней средой обоих металлических полос.
  • Устанавливаем контактные зажимы на поставляющую ток полосу термопленки. Для этого немного отслаиваем полимерную оболочку, чтобы ввести под нее одну сторону зажима, а вторую его сторону располагаем поверх медной шины.
  • Проконтролировав правильность установки, с усилием фиксируем зажим плоскогубцами.
  • В соответствии с описанной схемой оснащаем зажимами все контакты пленочного пола со стороны подключения к терморегулятору.
  • Соединяем полосы проводами так, чтобы фазы были присоединены к фазам, а ноли к нолям. Для этого в комплектацию входят провода двух различающихся цветов. С подсоединяемых концов провода снимаем изоляцию и вкладываем их по два или по одному согласно проектной схеме в зажим.
  • Укрепленные плоскогубцами точки соединений изолируем двумя отрезками битумного скотча с обеих сторон.
  • Подключаем контур к терморегулятору.
  • В удобном месте устанавливаем датчик температуры выпуклым боком вниз и подключаем его к терморегулятору. Оклеиваем его снизу битумным скотчем. Датчик системы под линолеум нужно расположить так, чтобы передвижение по нему исключалось или было наименее интенсивным.

Инфракрасная система обогрева пола собрана, остались завершающие работы по обустройству контура и укладке финишного материала.

Изоляция свободных контактов инфракрасного полаИзоляция свободных контактов инфракрасного пола

Как установить зажимы на инфракрасный теплый полКак установить зажимы на инфракрасный теплый пол

Завершающие этапы устройства ИК пола

Для того чтобы отдельные части системы не выделялись под покрытием и не подвергались нежелательным механическим воздействиям, их следует «утопить» в изоляционной подложке. Для этого в теплоотражающем слое вырезаем «окошки» и «траншеи» под всеми выпуклыми деталями: датчиком температуры, контактными зажимами и трассами проводов.

Как правильно сделать пленочный пол под линолеумКак правильно сделать пленочный пол под линолеум

Далее тестируем работу пленочного пола, подключив к нему питание. На терморегуляторе для контрольной проверки выставляем значение + 30º С. Работу каждого контакта и безопасность заизолированных точек проверяем индикатором-отверткой или подобным прибором. Убедившись в нормальном функционале инфракрасной системы, укрываем ее полиэтиленом и укладываем жесткий защитный слой.

При необходимости жесткий слой, собранный из фанеры, ГВЛ, оргалита и т.п. крепим к черновому основанию саморезами так, чтобы точки фиксации проходили через прозрачную кромку пленочного пола. Удобней работать с материалом, имеющим стыковочную фаску по краю.

Не забываем, что инфракрасной системе нужно «дышать». Потому вдоль периметра жесткого настила должен остаться зазор в 1-2 см, который после устройства финишного покрытия закрывается плинтусом.

К сооруженной и закрепленной жесткой подоснове приклеиваем двусторонний строительный скотч, применяемый в укладке линолеума, и настилаем само финишное покрытие.

Установка датчика температуры пленочного инфракрасного полаУстановка датчика температуры пленочного инфракрасного пола

Видео-рекомендации по устройству ИК полов

Наглядно суть устройства инфракрасного теплого пола под дальнейшую укладку линолеума продемонстрирует видео:

Схема расчетов и один из вариантов укладки инфракрасного пленочного пола:

Обзор предложенных к продаже пленочных систем нагрева, проверенных на практике:

Правил сооружения инфракрасных систем обогрева пола с линолеумом в качестве финишного покрытия не слишком много. Однако каждое из них необходимо соблюдать во имя долгой службы пленочного варианта. Применять стоит термопленку проверенного изготовителя, а комплектующие подбирать только той же марки.

Оцените статью: Поделитесь с друзьями!
Теплый пленочный пол под линолеум – инструкция, как уложить правильно

На чтение 14 мин. Обновлено

Инфракрасный теплый пол, уложенный под линолеум или другое половое покрытие – является распространенным способом обогрева помещений различного назначения, для тех, кто следит за трендом в системе отопления.

Этот синтетический пленочный материал давно применяется как половое покрытие. Чаще всего им закрывают пол на кухнях, в прихожих. Главные достоинства – дешевизна и простота работ. Чтобы настелить его на пол, не требуется большого опыта. Дополнительное преимущество – такой пол легко мыть, он не пропускает воду.

Раньше в качестве финишного покрытия для теплого пола использовали ламинат или кафельную плитку. Но развитие технологий позволило изготовить линолеум, который превосходно справляется с поставленной задачей. Важно знать что, не каждый линолеум подойдет для этих целей, а какой нужно выбрать вы узнаете из данной статьи – существуют специальные виды линолеума подходящие именно для теплого пола.

Надо так же учитывать, какая именно система теплых полов взаимодействует с линолеумом. Тут есть свои особенности, при тщательном соблюдении которых и теплый пол, и линолеум, прослужит долго и без нареканий.

Фото - схема укладки пленочного теплого отопления

Можно ли класть линолеум на теплый пол

Однако не все виды теплых полов, можно укладывать под линолеум. Водный пол является именно тем типом, для которого в качестве финишного покрытия стоит использовать другой материал.

В последние годы линолеум все чаще используют вместе с инфракрасным пленочным полом, так как рулонный синтетический материал совместим с электрическим вариантом, причем только пленочным.

Распространенные виды покрытия выдерживают нагрев не более +26 – 28 °С. При превышении этого значения начинает происходить выделение паров, неблагоприятных для здоровья человека. Водяное отопление имеет значительное превышение требуемой температуры.

Но электрическое отопление используется тоже не всех видов. Чтобы постелить линолеум на теплый пол, идеальным является инфракрасный пленочный. При такой конструкции не нужна стяжка, что облегчает монтаж и уменьшает расход тепла, расходуемый на нагрев самой стяжки.

Какой пленочный пол выбрать под линолеум

На рынке есть разные варианты нагревательных систем пленочного типа. Их установка – работа, которую может сделать каждый человек. Для самостоятельной укладки варианты с большими нагревательными элементами не подойдут – они предназначены для крупных коммерческих или производственных помещений.

Время, нужное для проведения всех работ по монтажу пленочного пола домашним мастером – минимально. Уже через 2-3 дня можно будет им пользоваться. Все инфракрасные пленочные полы продаются в виде рулонах определенной длины.

Фото: инфракрасный пленочный мат - комплект продажи

Выбирать лучше инфракрасные маты, у которых нагревательный элемент имеет небольшую ширину. Их еще называют полосатыми. Для небольших пространств жилых комнат они подходят лучше всего. Узкие полосы дают возможность обрезать пленку точно по границе комнаты.

Электроэнергию на карбоновые элементы подают два контакта в виде шин, находящихся по краям полосы. Контакт может быть серебряный и медный. Шина из серебра лучше и надежнее, но значительно дороже, поэтому большинство людей покупают медные.

Контактная полоса при укладке может находиться сверху или снизу при укладке. Этот момент очень важен – обязательно посмотрите на маркировку – подобный нюанс обязательно отражается производителем.

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

  • Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

Фото - гифталевый тип

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

Фото - резиновое покрытие

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Фото - утепленный линолеум

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло.

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Подготовка напольного покрытия, расчет материалов и комплектующих

Для монтажа теплого пленочного пола потребуются следующие материалы и инструменты. Кроме самого линолеума, нужны будут инфракрасная пленка, электрические контакты для нее, медный провод, терморегулятор с датчиком температуры, широкая пленка из полиэтилена толщиной 2 мм, широкий прочный скотч, теплоотражающая подложка, тонкая фанера.

Из оборудования: острый нож или большие ножницы, плоскогубцы, строительный степлер, крестовая отвертка. Возможно, могут потребоваться и некоторые иные комплектующие и оборудование.

Сначала требуется рассчитать количество необходимого материала.

Замерьте комнату в длину и ширину. Посчитайте, сколько раз в ширину укладывается рулон инфракрасной пленки. Умножьте длину комнаты на количество полос. Теперь стоит учесть каждый напольный элемент, его площадь и конфигурацию.

Под шкафами, диванами и другими массивными и постоянно находящимися на одном месте предметами нагревательные устройства не размещаются. Это вредно для мебели и бесполезно в смысле нагрева помещений. Лучше всего составить схему на листе бумаги. На всякий случай увеличьте нужную длину примерно на 5-10%.

Также надо учитывать место, где будет находиться терморегулятор. Его размещают рядом с розеткой. Учтите, что инфракрасный пол потребляет около 200 Вт на 1 м2. Это значит, что комнате площадью 16 м2 может потребоваться до 3,2 кВт. Если потребление больше 3 кВт, обязательно следует протянуть отдельную силовую линию.

Но, даже если потребление меньше, необходимо проверить проводку. Желательно заменить тонкий алюминиевый провод на качественный медный. Возможно, потребуется смена всей проводки в квартире и потребуется добиться согласия на повышение потребляемой мощности от электросетей.

Лучше всего подключение пленочного теплого пола делать с установкой отдельных предохранителей на щитке. Это делается до того, как начнется работа с полом. Если энергосети откажут увеличить мощность, то придется отказаться от пленочного инфракрасного пола.

Точно так же рассчитывается потребность в подстилающей фанере, подложке и пленке. Но рассчитывайте на то, что пленку надо укладывать с перехлестом – это увеличит количество на 10-15%. Элементы укладывают на всем пространстве комнаты.

Расчет нужного количества фанеры проводится с учетом величины листов. Также составьте схему укладки ее в комнате. В результате от конфигурации комнаты и величины листов фанеры в отходы уйдет от 10 до 20%.

Составление схемы укладки

План укладки надо составлять уже при расчете материалов. Из нее видно, сколько потребуется материала, сколько полос нагревательной пленки будет. Исходя из этого, можно посчитать, в каком количестве потребуется провода.

Фото - Как уложить пленку - схема

В данном случае в комнате укладывается пять полос пленки. Обязательно учитывается место, занимаемое мебелью и расположение терморегулятора. Количество проводки лучше взять с запасом процентов на 20. Перед укладкой ее обязательно нужно визуально проверить на отсутствие повреждений изоляции и прозвонить на отсутствие внутренних обрывов.

Пошаговая инструкция укладки теплого пола под линолеум

  • Шаг 1. Устанавливаем на стену терморегулятор

Лучше это сделать вначале. Под установку придется перфоратором выдолбить в стене отверстие. Делается оно на уровне не менее 30 см над полом. Если оставите на потом, придется убирать крошки бетона или кирпича. Если уже начался монтаж, убирать их будет крайне сложно, а что-то можно и пропустить. Выемка должна быть такого размера, чтобы устройство крепилось в ней надежно, без малейших шатаний.

Также сразу продолбите канавку в стене вниз от места установки регулятора. В ней вы проложите провода.

  • Шаг 2. Подготовка пола под монтаж

Если инфракрасный пленочный пол планируется укладывать на бетонную поверхность, то ее следует тщательно выровнять. Сделать это можно стяжкой по маякам. Состав: 3 части песка, 1 часть цемента, 1 часть плиточного клея. Песок надо тщательно просеять. Стяжка должна быть максимально ровная.

Также можно использовать стяжку с помощью самовыравнивающихся смесей. При их приготовлении нужно тщательно следовать инструкции.

Поверх стяжки укладывается гидроизоляция из битумной мастики или полиэтиленовой пленки. Стыки пленки проклеиваются широким скотчем.

Теперь укладываем листы ОСП или фанеры. Крепятся они дюбелями в шахматном порядке. Если бетонное основание промазывается мастикой, то листы можно класть на нее без дополнительного крепления.

Фото - укладываем фанеру на бетонное основание

Если укладка теплого пола проводится на уже имеющееся основание, то шаг 1 можно пропустить.

  • Шаг 3. Укладка подложки

Чтобы теплый пол не тратил энергию на прогрев бетонного основания, нужно стелить изолирующую подложку. Подойдет специальный вариант, у которого одна сторона имеет фольгу. Это рулонный материал толщиной 5-6 мм. Фольга должна обеспечивать отражение тепла вверх.

На пленочный пол под линолеум можно использовать два варианта подложки: вспененный полиэтилен или экструдированный полистирол. Полистирол считается лучше, но полиэтилен дешевле. Большинства мастеров на теплый пол под линолеум предпочитают использовать полиэтилен.

Подложка должна укладываться фольгой сверху стык в стык без нахлеста. Все стыки тщательно проклеиваются широким фольгированным скотчем для создания единого полотна и обеспечения герметичности.

Фото - закрепление стыков

Прикрепить подложку к фанерному основанию можно на скобы степлером.

  • Шаг 4. Устанавливаем пленочный теплый пол

Раскладываем ленты инфракрасной пленки, согласно составленной ранее схеме. Внимательно смотрите на маркировку – пленка имеет них и верх. Нижняя сторона должна быть обращена к фольге. Важна тщательная укладка, инфракрасный мат нужно обрезать строго по линиям, обозначенным производителем. Такие места идут каждые 250 мм. Разрезать в другом месте, тем более под углом недопустимо.

Чтобы теплый пол прогревался равномерно, отдельные инфракрасные полосы лучше стелить с на хлестом около 1 см.

Фото - нахлест пленочного инфракрасного мата

Шаг 5. Подключение, прокладка проводов, изоляция

Подключение необходимо выполнять правильно, требуется скрупулезно следовать инструкции, отступление от нее не рекомендуется. Если не уверены в своих силах, лучше позвать на помощь профессионального электрика.

Теплый пол под линолеум комплектуется контактными зажимами и специальной изоляцией на битумной основе. В месте разреза медная шина заклеивается битумной изоляцией с обеих сторон.

Фото - Изолируем контакты на месте разреза

Контактный зажим подключается со стороны подключения ленты инфракрасной пленки. На каждом отрезке ставиться по два контакта.

Чтобы установить зажим, потребуются пассатижи. Зажим устанавливается на конец шины так, чтобы шина вошла до конца между пластин контакта. После этого контакт с усилием сжимается пассатижами.

Фото - закрепление контактного зажима

Проверяем правильность установки зажимов, положения пленки, наличия изоляции на местах разрезов. Если все правильно, переходим к следующему этапу.

  • Шаг 6. Подключаем провода

Провода к контактам также зажимаются пассатижами. Для надежности рекомендуется их концы перед монтажом пропаять оловом.

Фото - зажимаем провода

Зажимать следует тщательно, иначе места подсоединения будут греться и возможно возгорание. После подключения зажимы должны быть изолированы с обеих сторон битумной изоляцией.

Фото - изоляция контактов

Провода прокладываются у стен, откуда они идут к терморегулятору. Под зажимы и провода в подложке ножом делаются разрезы. Утапливаем в разрезах провода, чтобы они не выступали потом под линолеумом.

  • Шаг 7. Устанавливаем датчик нагрева

Ознакомьтесь с инструкцией. Обычно датчик крепят под полом, прижимая к одному из карбоновых нагревательных элементов, крепясь с нему с помощью изоленты. Но есть системы, где датчик устанавливается над полом в самом помещении, контролируя температуру воздуха. Не советую такой вариант, т.к. термостат в данном случае может перегревать напольное покрытие.

Фото - крепление датчика

Под датчик тоже нужно вырезать в подложке углубление.

Фото - положение датчика

Чтобы система обогрева не смещалась в процессе эксплуатации, полосы термопленки нужно склеить между собой скотчем. Если полосы располагаются друг от друга далеко, пленка приклеивается скотчем к подложке.

  • Шаг 8. Подключение системы

Устанавливаем в заранее выдолбленное отверстие терморегулятор, закрепляем в нем, подключаем к нему провода согласно схеме подключения. Если мощность системы превышает 2 кВт, то придется поставить на нее отдельный автоматический предохранитель.

Фото - установка терморегулятора

Тестируем функциональность нагрева пола

Чтобы проверить, все ли работает, включите обогрев на температуру 20-25°С. Подождите минут 5. Тщательно обойдите всю комнату, проверяя каждый инфракрасный элемент на работоспособность. Это можно сделать рукой, поводив ей над элементом.

Теперь выключите питание, проверьте контакты. Если какой-то из них нагрелся ощутимо выше самой пленки, то он ненадежен. Устраните неисправность.

Только в случае отсутствия нареканий можно считать, что укладка завершена и инфракрасный плёночный пол готов к работе. Осталось только укладка линолеума.

Укладка линолеума

На инфракрасную пленку нужно уложить гидроизолирующее покрытие. В магазинах предлагается дорогая гидроизоляция, но можно обойтись полиэтиленовой пленкой толщиной не выше 2 мм. Она ничуть не хуже мастики, но значительно дешевле.

Расстилаем пленку с нахлестом в 10 см, стыки проклеиваем широким скотчем. По стенам края пленки на 3-4 см заведите вверх. Края скроются плинтусом, их видно не будет. Зато в случае, если прольете воду, и она затечет под плинтус – под пол жидкость не попадет.

Укладывать линолеум непосредственно на инфракрасную пленку нельзя. После слоя гидроизоляции на теплый пол требуется установка ровного твердого основания.

Им служит фанера толщиной 1 см. Слишком тонкая может со временем покоробиться, чрезмерно толстая будет хуже прогреваться.

Монтировать фанеру нужно с особой тщательностью. Раскраивать нужно так, чтобы отдельные листы подходили друг к другу максимальной точностью. Фанера должна быть хорошо высушена, поэтому перед монтажом ее лучше просушить в хорошо проветриваемом теплом помещении.

Фиксируются листы фанеры гвоздиками, они входят в нижнее деревянное основание и надежно фиксируют все слои пола. Прибивать лист следует очень осторожно, так, чтобы гвозди входили между токопроводящими элементами. Для этого лист фанеры сдвигается и на его кромке карандашом наносятся метки там, где нужно вбивать крепеж. Гвозди вколачиваются только по периметру листа.

Теперь можно расстилать линолеум. Он обрезается так, чтобы до стен покрытие не доходило примерно на 1-1,5 см. Желательно, чтобы рулон покрытия по ширине был равен ширине комнаты или был больше нее – это позволит избежать стыков.

Фото - послойное строение пола

Лучше не пользоваться мастиками для приклеивания линолеума. От нагрева они могут пучиться. Убрать пузыри будет потом сложно. Да и вредные вещества может мастика выделять. Материал лучше просто расстелить без дополнительной фиксации. Если все же решили клеить покрытие на мастику, то выбирайте те, что совместимы с теплыми полами.

После расстилки линолеум должен отлежаться примерно пару недель. За это время он полностью опустится. Как только отлежался линолеум, делаем монтаж плинтусов. Плинтус надежно закрепит половое покрытие, и оно уже не будет смещаться или топорщиться.

Вывод

  • Под линолеум укладка теплого пола возможна и не является сложной задачей.
  • С ней можно справиться самому без посторонней помощи.
  • Нужно тщательно выбирать материалы и только те, которые пригодны для устройства инфракрасного теплого пола.
  • Спешить и упрощать технологию нельзя. Только тщательная работа будет залогом того, что теплый инфракрасный пол прослужит действительно долго.

Видео инструкции

Как выполняется укладка инфракрасного теплого пола под линолеум


ИК пол под линолеумом ИК теплые полы предназначены для укладки под любой тип напольного покрытия. Единственным ограничением является использование материалов, которые при нагревании выделяют вредные вещества формальдегиды. Укладка инфракрасного теплого пола под линолеум требует соблюдения определенных условий монтажа.

Можно ли под линолеум стелить плёночный пол

Укладывать инфракрасный плёночный тёплый пол под линолеум – это по крайне мере экономически оправдано. Если учесть, что укладку матов можно выполнить самостоятельно, а стоимость даже качественного линолеумного покрытия ниже, чем у керамической плитки, становится очевидной экономия при выборе этого отделочного материала.

Единственное, что необходимо учитывать, если принимается решение положить инфракрасный теплый пол под линолеум, это безопасность самого покрытия. Поэтому при выборе материала для отделки стоит узнать о его составе и классе безопасности.

Обычно производители сами предупреждают о составе и входящих в него вредных веществах, делая соответствующие пометки в инструкции по безопасности. Стелить ИК теплый пол под линолеум можно, еще по той причине, что система отопления предназначена, в том числе и для такого типа покрытия, о чем прямо говорится в руководстве по эксплуатации.

Какой ИК тёплый пол лучше под линолеум

Существует два типа системы отопления, использующей инфракрасное излучение.

  1. Пленочный пол – является бюджетной и недорогостоящей версией, что и обеспечивает высокую популярность продукции. Инфракрасные плёночные тёплые полы, укладываемые под линолеум, несколько хуже нагревают помещение и уступают по техническим характеристикам аналогам. При желании сэкономить, являются оптимальным решением.
    Возможен монтаж пленочного теплого пола под линолеум своими руками. Маты легко режутся ножницами, а с их монтажом справится любой человек, с минимальным опытом работ и наличием строительного инструмента.
  2. Стержневой пол – основой такой системы отопления является композитный материал. Гибкие стержни встроены в термопары с токопроводящими шинами. Термопленка, в которую упакован нагревательный элемент, является полимером, который и излучает ИК лучи при нагреве.
    Преимуществом стержневого решения является то, что это саморегулируемый ИК пол. Сами пластины и являются термостатом, который регулирует температуру нагрева.
комплект ИК пола

Сравнительно недавно появился переносной мобильный ИК пол, который можно использовать в виде коврика, обогревая только ограниченную площадь.

Принцип монтажа и порядок укладки ИК пола под линолеум

Установка плёночного или стержневого пола достаточно простая, что позволяет выполнить все работы по подключению самостоятельно.

  • Подготовка основания. Смонтировать пол можно только на сухую, ровную и прочную поверхность. Если основание имеет существенные перепады и неровности, имеет смысл предварительно сделать стяжку или настелить фанеру.
  • Монтаж пленочного ИК тёплого пола. Маты можно разрезать по 25 см. Места реза особо обозначены производителем. После разрезания необходимо изолировать кромку специальной лентой. До труб системы отопления и нагревательных приборов должно оставаться не менее 30 см.
  • Подключение пола к питанию. Пленка укладывается медными шинами вверх. Категорически запрещается наложение стыков друг на друга. Остальные работы по подключению силового кабеля выполняются согласно инструкции установки.
    Технология укладки плёночного тёплого пола под линолеум имеет еще одну особенность. Обязательно подключение терморегулятора, который не будет давать, чтобы система отопления разогревалась свыше 30°С. Поэтому, обычно маты используют в качестве дополнительного обогрева помещений, а не как основной источник тепла.
  • Стелим линолеум. В небольших помещениях покрытие укладывается и оставляется на несколько дней. После этого края прижимаются плинтусами. В больших комнатах может потребоваться приклеить линолеум. В таких случаях понадобится предварительно зафиксировать маты и проложить армирующую сетку сверху. Делается это с помощью специального клеевого раствора.
послойная схема укладки плёночного пола под линолеум

Существуют разные способы укладки под линолеум. Решение о том, как выполнить работы, принимается с учетом того, будет ли необходимо разбирать и переносить систему в дальнейшем, а также технических характеристик теплых полов.

раскладка подложки и греющих секций подключение клем к ИК пленке нарезка и подключение ИК плёнки

Какой нужен линолеум под ИК тёплый пол

Принцип работы ИК пола позволяет его применение под любой тип отделочных материалов и напольных покрытий. Но при выборе линолеума необходимо обращать внимание на отсутствие вредных веществ в составе. Наилучшим вариантом будет приобретение натурального покрытия.

Некоторые виды линолеума, используемого для ИК пола, как показывает практика, не могут выдержать постоянного перепада температуры. Со временем начинают сморщиваться, появляется гармошка. Связано это с двумя причинами:

  1. Температура нагрева. Если стелится под линолеум инфракрасный стержневой теплый пол, температура нагрева будет регулироваться автоматически. Для пленочной системы обязательно установить ограничение при нагреве не более 30°С, а некоторые специалисты советуют снизить температуру до 27°С.
  2. Качество напольного покрытия. Линолеум должен быть устойчивым к нагреву и деформации, иметь среднюю толщину материала. Оптимально будет использование покрытия коммерческого класса, со специальным защитным покрытием.
подбор подходящего линолеума

При решении какой стелить линолеум, важно ориентироваться на мнение производителей систем отопления. Обычно в инструкции четко указаны технические характеристики для покрытия, которое можно использовать.

Рекомендации правильного использования

Существует несколько основных правил касающихся безопасной эксплуатации и подключения ИК пола:

  • Теплые полы могут использоваться как дополнительный источник обогрева. Если планируется эксплуатация как основной системы отопления, в качестве напольного покрытия следует выбрать керамическую плитку или ламинат.
  • Обязательное соблюдение правил монтажа. Высокая пожаробезопасность обеспечивается, в том числе правильным подключением. Электричество проводят через отдельный автомат, напрямую от счетчика. Обязательна установка УЗО.


Под теплые инфракрасные полы допускается использование линолеума, но только при условии ограничения мощности нагрева и отсутствия в покрытии вредных веществ.

Монтаж инфракрасного теплого пола под линолеум

Создавая комфортные условия для жизни в собственной квартире или доме рано, или поздно встает вопрос об утеплении пола. Одним из приемлемых вариантов является пленочный теплый пол под линолеум, пришедший на смену популярным ранее водяным и кабельным системам обогрева.

пленка под линолеум

пленка под линолеум

Пример системы

Особенности утепления полов под линолеум

Можно ли смонтировать такую систему своими руками интересует многих. Одним из весомых плюсов установки его конструкции считается простота монтажа и экономия времени. Комплект пленочного пола сопровождается инструкцией, в которой подробно объясняется как сделать его самостоятельно.

Прежде чем выбрать способ утепления многие потребители обращаются к отзывам в интернете, и сталкиваются с массой негативных впечатлений. Стоит заметить, что такие отзывы появляются благодаря неправильному подходу к выбору материалов.

Многочисленные утверждения о токсичности самого линолеума и выделяемых им веществ при нагреве правдиво лишь отчасти, и вызвано скорее ошибочным сочетанием тех или иных материалов. Кроме того, неверно подобранное покрытие склонно к деформации в результате длительного воздействия тепла.

Современная индустрия строительных материалов предлагает широкий ассортимент покрытий. Линолеум обрел популярность благодаря удобству укладки, долговечности покрытия и относительно невысокой стоимости (в отличии , например, от паркета или ламината). Но не стоит останавливать выбор на самом дешевом варианте. При выборе линолеума, под которых будет укладываться система подогрева, нужно учитывать некоторые особенности.

пленка теплый пол

пленка теплый пол

Фото уложенного пленочного пола под линолеумом

Необдуманный выбор скажется впоследствии на качество, а выделение вредных для здоровья веществ может сказаться и на здоровье. Поэтому важно внимательно изучить все нюансы, с которыми придется столкнуться. Важно правильно выбрать не только линолеум, но и теплый пленочный пол.

Выбор линолеума

Строительные рынки и магазины предлагают множество вариантов напольных покрытий различного состава, толщины и расцветок. Стоимость их так же колеблется в достаточно широком диапазоне. И лишь небольшая категория покупателей руководствуется не стоимостью и внешней красотой, а составом материала.

Существует несколько видов линолеума:

  • из ПВХ, довольно широко представлен на внутреннем рынке;
  • натуральный;
  • глифталевый;
  • резиновый.

При покупке напольного материала следует внимательно изучить техническую документацию, предоставить которую должен продавец товара. Производители обозначают специальной маркировкой возможность использования линолеума под инфракрасный пленочный пол.

маркировка пола

маркировка пола

Специальная маркировка на упаковке

Материал на ПВХ основе самый доступный по цене. Но укладывать его на систему обогрева следует с осторожностью, поскольку такое покрытие выдерживает нагрев не более 28 градусов.

Глифталевый линолеум имеет тканевую основу, а его поверхность защищена сверхпрочным глифталевым лаком. Этот вариант считается самым оптимальным для монтажа теплого пола. У такого материала есть свой минус — достаточно высокая цена.

Резиновый линолеум — самый дешевый в группе напольных покрытий, его использование для теплого пола допустимо. Однако из-за низких качеств материал не нашел широкого применения.

Важным значением для использования напольного покрытия для ИК пола является его теплопроводность. Материал с низким показателем теплопроводности не подходит для монтажа теплых полов, в этом случае велик риск высоких затрат на электроэнергию при низком качестве обогрева.

Утепленный линолеум на толстой основе не подходит для укладки на слой инфракрасного пола. Эффективность обогрева в таком варианте снижается до минимума. Нужно учитывать и то, что тонкий линолеум не способен скрыть дефекты пола. Укладывать такой материал следует очень аккуратно.

Пленочный пол

Теплый электрический пол создает дополнительный комфорт. Рассматривать его как основной источник отопления не рекомендуется. Данный вид утепления считается дополнением к основной системе. Инфракрасный теплый пол под линолеум применяется в жилых помещениях, кухне, на лоджиях.

пол на балконе

пол на балконе

На балконе

Инфракрасный теплый пол — рулонный материал, который раскладывается под линолеум. Необходимое условие — подключение к электросети. Для обустройства конструкции понадобится слой теплоотражателя. Лучше если он будет произведен той же компанией, что изготовила и пленочное покрытие.

Монтаж теплого пленочного пола

Монтаж инфракрасного теплого пола под линолеум можно провести самостоятельно. Следуя пошаговой инструкции ИК пол укладывается в довольно короткие сроки. Этапы монтажных работ:

  • подготовка поверхности, которая послужит основанием для инфракрасного пленочного пола;
  • проведение замеров и планировка расположения нагревательного элемента;
  • укладка термоизолятора;
  • электромонтажные работы и установка терморегулятора;
  • укладка линолеума.
структура пола

структура пола

Структура

Если производится монтаж теплого пола под линолеум своими руками на бетонное основание, то сначала проводят выравнивание плоскости. На ней не может быть выступов и щелей. Можно сделать под теплый пол стяжку из цементно-песчаной смеси.

На просохшую поверхность укладывается гидроизоляционный слой. Им может служить обычная пленка или слой битумной мастики. Поверх гидроизоляции накладывается клееная фанера или листы ОСП, которые скрепляются с основанием с помощью дюбелей. Крепления располагают поочередно.

Далее нужно провести замеры и подготовить план-схему расположения пленки в зависимости от расположения мебели. Например, прокладывать пленочное покрытие в той части, где расположится шкаф, нецелесообразно. Поскольку там, где будет находиться низкая мебель, конвекция воздуха очень слабая, и отопление этих частей комнаты неэффективно.

Если по поверхности пола расположена проводка, ИК пленку следует разместить в 50 мм от нее и хорошо изолировать. Нагревательные приборы (камины, духовки, печи) должны находиться не ближе, чем в 200 мм от пленки.

Необходимо рассчитать потребление электроэнергии, которое будет зависеть от площади обогрева. Данные о потреблении указываются изготовителем в инструкции к инфракрасному пленочному покрытию. Обычно эти показания составляют 200 Вт на 1 квадратный метр. В тех случаях, когда мощность подогрева превышает 3 кВт, необходимо монтировать дополнительную силовую проводку.

схема под пола

схема под пола

Схема

В случае сомнений можно проконсультироваться со специалистом электромонтажа. Он сможет оценить состояние проводки в помещении и при необходимости провести замену защитных устройств повышенной мощности. На этом этапе следует определить где будет находиться терморегулятор, к которому будет подводиться кабель.

Следующий шаг в работе — укладка термоизолятора с алюминиевой фольгой. Это необходимо для уменьшения потерь тепла. Термоизолятор толщиной в 5-6 мм укладывается максимально герметично, а стыки его полотен скрепляются скотчем.

Далее можно стелить пленочный теплый пол. Изготовитель наносит специальную маркировку, которая указывает как это сделать правильно. Пленка укладывается нижней стороной к термоизолятору.

Подключение конструкции и изоляция

Инфракрасный пленочный теплый пол под линолеум необходимо монтировать согласно требованиям ПУЭ. Изготовитель пленочного покрытия сопровождает свой товар полным комплектом всех необходимых соединителей и изоляционным материалом, а так же подробной инструкцией монтажных действий. Теплые полы под линолеум своими руками послужат долго и будут безопасными, если все рекомендации будут соблюдаться.

Медная шина в области разрезов тщательно проклеивается битумным материалом. В точки будущих соединений кабеля и шины устанавливают контактные зажимы. Все детали шины между собой фиксируются скотчем для того, чтобы избежать сдвигов при укладке. Подготовленную конструкцию внимательно осматривают и проверяют. Убедившись, что все сделано правильно, подсоединяют провода.

залудить

залудить

Провода лучше залудить чтобы не было рекреации окисления

Для того, чтобы не происходило окислительных реакций, окончания проводов лучше залудить. Необходимо проверить контакты и полностью изолировать их с обеих сторон битумной изолентой. Недопустимо наложение деталей пленки друг на друга.

Подключение терморегулятора

Безошибочно установить терморегулятор для пленочного пола под линолеум поможет подробная инструкция от производителя. Датчик, который фиксирует температуру нагрева, следует разместить на черной полосе шины и закрепить его битумной лентой. Недопустимо располагать его над поверхностью пола, в этом случае он будет фиксировать температуру помещения.

Для того, чтобы детали датчика и провод не выступали, допустимо проделать специальные канавки с помощью монтажного ножа. В эти углубления спрячутся элементы датчика, а зафиксировать их положение можно изолентой.

После этого терморегулятор устанавливают в стену, предварительно сняв монтажную панель. Нельзя допускать неплотного прилегания к стене.

К терморегулятору подсоединяется кабель инфракрасного пола. Если мощность конструкции составит 2 кВт, то необходима установка дополнительного автомата.

схема термо

схема термо

Терморегулятор для подключения

Тестирование

Тестирование конструкции заключается в нагреве с параметрами 20-25 градусов. Через несколько минут питание конструкции следует полностью отключить и проверить области прикрепления проводов. Их температура не может превышать температуру пленки. Если контакты сильно нагрелись, следует устранить неполадки.

Укладка линолеума

После благополучного тестирования смонтированной конструкции подходят к завершению процесса монтажа. Теплый пленочный пол под линолеум нуждается в дополнительной гидроизоляции. Для нее применяют специальное защитное покрытие. С целью экономии средств допустимо использовать обыкновенную пленку, укладывая ее внахлест на 10см. Необходимо тщательно проклеить стыки скотчем.

укладка линолеума

укладка линолеума

Схема укладки

Далее накладывают листы клееной фанеры. Они аккуратно прибиваются маленькими гвоздями или крепятся шурупами к стяжке. Нужно следить, чтоб токопроводные элементы не были повреждены. Последним слоем конструкции станет линолеум.

Монтаж пленочного теплого пола под линолеум окончен. Этапы монтажных работ показывают, что сделать теплый пол достаточно просто и быстро. Правильно собранная конструкция прослужит долгое время, станет надежным способом дополнительного обогрева и сделает жилье уютным и комфортным.

Видео — укладка теплого покрытия под линолеум

укладка линолеумаАдминАвтор статьи Понравилась статья? Поделитесь с друзьями:
Пленочный теплый пол под линолеум: монтаж и подключение

Теплый пол

Производители тёплых полов предлагают столько конструктивных решений, что впору растеряться. Потребитель сталкивается со сложной

Теплый пол

Обогревающие системы «теплый пол» набирают все большую популярность, постепенно оставляя в прошлом традиционные способы

Теплый пол

Организация в частном доме или квартире системы основного отопления или дополнительного источника тепла –

Теплый пол

Керамогранит показывает растущую популярность на рынке отделочных материалов. Он прочнее классической плитки, укладывается ненамного

Теплый пол

Теплый электрический пол позиционируется как удобная, функциональная и экономичная система. Водяной тип такого отопления

Теплый пол

В целом ряде домов создать внутрипольную систему отопления классическими методами – просто невозможно. Причина

Теплый пол под линолеум. Отзывы о пленочных, инфракрасных, электрических теплых полах для линолеума. Самостоятельная установка

Не так давно в системах отопления полов использовались исключительно кабельные или водяные сорта. Однако в последние годы инфракрасный теплый пол под линолеумом становится все более распространенным, об этом можно прочитать в этой статье.

Положительные черты инфракрасных теплых полов

Инфракрасные полы с подогревом под линолеумом, отзывы о которых могут быть как положительными, так и отрицательными, быстро устанавливаются.По мнению потребителей, это стало возможным благодаря отсутствию необходимости дополнительной работы. Такие системы могут быть установлены на любой шероховатой поверхности без настройки стяжки, а также без подготовки основания. Такой теплый пол для линолеума, о котором можно прочитать в статье, имеет терморегулятор. Все потребители, которые уже используют такие системы, отмечают, что им это нравится, потому что такое добавление позволяет установить температуру, которая необходима. Все покупатели, которые заботятся о здоровье своих домочадцев, чаще всего выбирают инфракрасные системы по той причине, что их работа не меняет влажность окружающего воздуха.Теплый пол под линолеумом на деревянном полу обеспечивает комфортную температуру на поверхности пола, тогда как на потолке она значительно ниже. Эксперты утверждают, что инфракрасный пол оказывает терапевтическое воздействие на организм, а также помогает предотвратить ряд заболеваний.

Отрицательная обратная связь на инфракрасных полах

Инфракрасный пол с подогревом под линолеумом имеет некоторые недостатки. Среди них можно выделить, что поверхность системы может быть легко повреждена. Вот почему во время работы необходимо относиться к основанию системы с особой осторожностью.Ряд потребителей отказываются покупать эти полы из-за опасности возгорания, которая увеличивается, когда пленка используется не по назначению и не повреждена. При одном из этих условий может произойти пожар. Владельцы домов и квартир, желающие установить дополнительное отопительное оборудование, отмечают, что относительно высокая стоимость инфракрасных систем заставляет их выбирать свой выбор в пользу более привлекательных решений.

Особенности установки инфракрасных систем отопления

Такие теплые полы для линолеума своими руками можно устанавливать.На первом этапе необходимо спланировать расположение системы, исходя из площади помещения. В этом случае необходимо исключить пространство, занимаемое мебелью, включая полосу, ширина которой составляет 200 миллиметров. Последний расположен вдоль стен. Площадь, которая была занята, должна быть измерена, и необходимо определить необходимое количество пленки в квадратных метрах. Теперь вы можете уложить теплоотражающий экран на шероховатой поверхности, что позволит вам направлять излучение в помещение.Сформированные стыки должны быть склеены липкой лентой. Теперь мастер должен положить инфракрасную пленку, которая переворачивает медные шины. Если есть необходимость сделать разрез, то вам следует руководствоваться специальной маркировкой, поэтому резать нужно только по секциям. Соединение должно быть выполнено с помощью проводов и зажимов, которые крепятся с одной стороны секции, а с другой стороны необходимо выполнить изоляцию с помощью специального материала, поставляемого в комплекте. Если вы предпочитаете инфракрасные теплые полы для линолеума, укладка должна выполняться по определенной технологии.На следующем этапе это предполагает подключение термостата, для этого вам необходимо установить отдельную розетку. Теперь подключены электрические провода, которые пойдут от электросчетчика. Схема подключения прикреплена к регулятору. Затем датчик температуры должен быть подключен, от контроллера температуры провести провода к наиболее близко расположенному участку пленки. Скотч поможет приклеить провода снизу к графитовым секциям. Прежде чем закончить, необходимо подключить теплый пол, подключить его к сети и проанализировать, работает ли система правильно.Только после того, как вы можете уложить финишное покрытие. Специалисты рекомендуют в целях безопасности укладывать между декоративным слоем и теплым полом ДВП.

Положительные отзывы о пленочной области

Пленка теплого пола под линолеумом также может быть подделана. У него есть свои положительные и отрицательные стороны. По словам домашних мастеров, такое оборудование легко устанавливается. Процесс займет около 3 часов. Многие отказываются использовать водяное отопление пола по той причине, что управлять комнатой можно будет только после того, как сцепное устройство полностью накопит силы.Этого нельзя сказать о пленочных системах: их можно использовать сразу после завершения установки, что очень приятно для потребителя. Покупатели также отмечают экономию, которая проявляется при монтаже и эксплуатации. Это то, что установка не требует дополнительных затрат на покупку мастики, клея или укладки стяжки. Купить пленку теплого пола для линолеума, установку которой можно сделать самостоятельно, можно, учитывая размеры определенного помещения. Анализируя отзывы, вы можете увидеть, что описанные системы отопления экономят электроэнергию.Таким образом, в процессе эксплуатации экономия составит 20%. Нельзя не упомянуть о безопасности пленочных систем, которые часто сравнивают с электрическими теплыми полами. Такая высокая популярность фильма также приобретается из-за долголетия. Если некоторые секции или полосы повреждены, они выйдут из строя, а вся система продолжит работу без перерыва. Пленка теплого пола под линолеумом, установка которого выполнена по той же технологии, что и описанная выше, не подвержена коррозии.Производитель дает гарантию на 15 лет.

Отрицательный отзыв

Покупатели, которые никогда не сталкивались с необходимостью выполнения монтажных работ описанного типа, отмечают, что установка предполагает наличие определенных навыков. Именно поэтому нередко приходится обращаться к специалистам, что влечет за собой дополнительные расходы. Пленка теплого пола под линолеум, отзывы о которой вы поможете определиться с выбором, имеет еще один недостаток: при поломке вам придется демонтировать все декоративные покрытия.Иногда это достаточно проблематично, в том числе когда в комнате тяжелая и габаритная мебель.

Особенности монтажа термопленки

Эксперты рекомендуют шероховатый пол или стяжку для укладки теплоотражающего материала по типу изолона. Пленка теплого пола под линолеумом, отзывы о которой позволяют потребителям сделать правильный выбор, должна быть установлена ​​в соответствии с методикой, которая на следующем этапе подразумевает укладку термопленки. После этого следует покрыть полиэтиленом.Тогда вы можете уложить ДВП или фанеру. При выборе материала с теплоотражающим эффектом запрещается использовать материалы, содержащие алюминиевую фольгу. При укладке термопленки не предусматривайте воздушный зазор. Точки подключения должны быть изолированы.

Преимущества электрического теплого пола

Электрические теплые полы под линолеумом сегодня остаются самой популярной отопительной системой среди

.

Инфракрасный теплый пол под линолеум

Укладывать линолеум

довольно просто. Это покрытие долговечно и не боится воды. А как быть тем, у кого в доме маленькие дети? Теплый пол под линолеумом — отличное решение. Установка электрических и водяных полов требует заливки цементной стяжки. Но вы можете упростить задачу: выберите линолеум инфракрасной пленки, которая обеспечит оптимальный температурный режим.

Пленка, испускающая инфракрасные лучи, имеет толщину 0.4 мм. Черный нагревательный элемент изготовлен из графита. Графитовые полосы расположены внутри прозрачной полиэфирной пленки.

Использование графита связано с его высокой теплопроводностью и низким уровнем электромагнитного излучения. Нагрев лезвия происходит при подключении к сети через термостат. Теплые пленочные полы снижают затраты на отопление, поскольку лучи нагревают не воздух, а предметы.

Мощность

Линолеум требует равномерного и плавного нагрева, поэтому мощность на 1 квадратный метр должна быть не более 150 вольт.Затем при нагреве функциональные и декоративные свойства ПВХ-покрытий остаются неизменными. Если это условие не выполняется, возможны некоторые неприятные моменты:

  • набухание материала;
  • изменение цвета в месте нагрева;
  • выделение вредных веществ;
  • размягчения и подверженности разрыву.

Профессиональный электрик поможет правильно рассчитать материалы и правильно выполнить монтаж.А работы по подготовке основания и линолеума для настила могут быть выполнены самостоятельно.

Подогрев пола под линолеумом: материалы

  • инфракрасная термопленка;
  • изоляция, контактные зажимы;
  • терморегуляторы; Датчики температуры
  • ;
  • теплоотражающий материал;
  • проводка;
  • шотландский;
  • ДВП.

Важно знать! Под линолеумом нужно построить материал, отражающий тепло, с мягким слоем.Категорически запрещается использовать материалы на основе алюминиевой фольги.

Инфракрасный теплый пол под линолеумом: преимущества

Этот пол комбинируется со всеми типами линолеума. Он обеспечивает мягкий обогрев, который не влияет на характеристики и внешний вид покрытия. Эта система характеризуется простой установкой, которую может сделать обычный человек на улице. А благодаря гибкости пленки вы можете укладывать пол на горизонтальные, наклонные и вертикальные поверхности.

Теплый пол под линолеумом надежен и устойчив к повреждениям. Полимерная пленка не может подвергаться коррозии в течение длительного периода времени. При необходимости часть пола монтируется для обогрева места животного или зеркала. Инфракрасное излучение оказывает благотворное влияние на человека и лечит около 30 заболеваний.

Особенности монтажа

Для начала вам необходимо очертить местоположение других регуляторов и пленок. Если пол неровный, его нужно выровнять. С помощью клейкой ленты уложен материал, который отражает тепло.Полосы термопленки укладываются на теплоотражающий слой медной стороной вниз. Настил термопленки производится с соблюдением техники безопасности и по специальной технологии.

Инфракрасные теплые полы для линолеума только набирают популярность. Но те, кто их установил, эксплуатируют их несколько лет и довольны приятным теплом.

,
Теплый пол под линолеум. Отзывы о пленочных, инфракрасных, электрических теплых полах для линолеума. Самостоятельная установка

Не так давно в системах отопления полов использовались исключительно кабельные или водяные сорта. Однако в последние годы инфракрасный теплый пол под линолеумом становится все более распространенным, об этом можно прочитать в этой статье.

Положительные черты инфракрасных теплых полов

Инфракрасные полы с подогревом под линолеумом, отзывы о которых могут быть как положительными, так и отрицательными, быстро устанавливаются.По мнению потребителей, это стало возможным благодаря отсутствию необходимости дополнительной работы. Такие системы могут быть установлены на любой шероховатой поверхности без настройки стяжки, а также без подготовки основания. Такой теплый пол для линолеума, о котором можно прочитать в статье, имеет терморегулятор. Все потребители, которые уже используют такие системы, отмечают, что им это нравится, потому что такое добавление позволяет установить температуру, которая необходима. Все покупатели, которые заботятся о здоровье своих домочадцев, чаще всего выбирают инфракрасные системы по той причине, что их работа не меняет влажность окружающего воздуха.Теплый пол под линолеумом на деревянном полу обеспечивает комфортную температуру на поверхности пола, тогда как на потолке она значительно ниже. Эксперты утверждают, что инфракрасный пол оказывает терапевтическое воздействие на организм, а также помогает предотвратить ряд заболеваний.

Отрицательная обратная связь на инфракрасных полах

Инфракрасный пол с подогревом под линолеумом имеет некоторые недостатки. Среди них можно выделить, что поверхность системы может быть легко повреждена. Вот почему во время работы необходимо относиться к основанию системы с особой осторожностью.Ряд потребителей отказываются покупать эти полы из-за опасности возгорания, которая увеличивается, когда пленка используется не по назначению и не повреждена. При одном из этих условий может произойти пожар. Владельцы домов и квартир, желающие установить дополнительное отопительное оборудование, отмечают, что относительно высокая стоимость инфракрасных систем заставляет их выбирать свой выбор в пользу более привлекательных решений.

Особенности установки инфракрасных систем отопления

Такие теплые полы для линолеума своими руками можно устанавливать.На первом этапе необходимо спланировать расположение системы, исходя из площади помещения. В этом случае необходимо исключить пространство, занимаемое мебелью, включая полосу, ширина которой составляет 200 миллиметров. Последний расположен вдоль стен. Площадь, которая была занята, должна быть измерена, и необходимо определить необходимое количество пленки в квадратных метрах. Теперь вы можете уложить теплоотражающий экран на шероховатой поверхности, что позволит вам направлять излучение в помещение.Сформированные стыки должны быть склеены липкой лентой. Теперь мастер должен положить инфракрасную пленку, которая переворачивает медные шины. Если есть необходимость сделать разрез, то вам следует руководствоваться специальной маркировкой, поэтому резать нужно только по секциям. Конн

.

Инфракрасный теплый пол под линолеум

Уложить линолеум довольно просто. Это покрытие долговечно и не боится воды. А как быть тем, у кого в доме маленькие дети? Теплый пол под линолеумом — отличное решение. Установка электрических и водяных полов требует заливки цементной стяжки. Но вы можете упростить задачу: выберите линолеум инфракрасной пленки, которая обеспечит оптимальный температурный режим.

Пленка, испускающая инфракрасные лучи, имеет толщину 0.4 мм. Черный нагревательный элемент изготовлен из графита. Графитовые полосы расположены внутри прозрачной полиэфирной пленки.

Использование графита связано с его высокой теплопроводностью и низким уровнем электромагнитного излучения. Нагрев лезвия происходит при подключении к сети через термостат. Теплые пленочные полы снижают затраты на отопление, поскольку лучи нагревают не воздух, а предметы.

Мощность

Линолеум требует равномерного и плавного нагрева, поэтому мощность на 1 квадратный метр должна быть не более 150 вольт.Затем при нагреве функциональные и декоративные свойства ПВХ-покрытий остаются неизменными. Если это условие не выполняется, возможны некоторые неприятные моменты:

  • набухание материала;
  • изменение цвета в месте нагрева;
  • выделение вредных веществ;
  • размягчения и подверженности разрыву.

Профессиональный электрик поможет правильно рассчитать материалы и правильно выполнить монтаж.А работы по подготовке основания и линолеума для настила могут быть выполнены самостоятельно.

Подогрев пола под линолеумом: материалы

  • инфракрасная термопленка;
  • изоляция, контактные зажимы;
  • терморегуляторы; Датчики температуры
  • ;
  • теплоотражающий материал;
  • проводка;
  • шотландский;
  • ДВП.

Важно знать! Под линолеумом нужно построить материал, отражающий тепло, с мягким слоем.Категорически запрещается использовать материалы на основе алюминиевой фольги.

Инфракрасный теплый пол под линолеумом: преимущества

Этот пол комбинируется со всеми типами линолеума. Обеспечивает мягкий нагрев, который не влияет на производительность и внешний вид покрытия. Эта система характеризуется простой установкой, которую может сделать обычный человек на улице. А благодаря гибкости пленки вы можете укладывать пол на горизонтальные, наклонные и вертикальные поверхности.

Теплый пол под линолеумом надежен и устойчив к повреждениям. Полимерная пленка не может подвергаться коррозии в течение длительного периода времени. При необходимости часть пола монтируется для обогрева места животного или зеркала. Инфракрасное излучение оказывает благотворное влияние на человека и лечит около 30 заболеваний.

Особенности монтажа

Для начала вам необходимо очертить местоположение других регуляторов и пленок. Если пол неровный, его нужно выровнять. С помощью клейкой ленты уложен материал, который отражает тепло.Полосы термопленки укладываются на теплоотражающий слой медной стороной вниз. Настил термопленки производится с соблюдением техники безопасности и по специальной технологии.

Инфракрасные теплые полы для линолеума только набирают популярность. Но те, кто их установил, эксплуатируют их несколько лет и довольны приятным теплом.

р >> ,

Отправить ответ

avatar
  Подписаться
Уведомление о
