Монтаж стропильной системы двухскатной крыши на срубе: подробная инструкция

Оценок: 3

В последние годы растет популярность домов из сруба и это не случайно. Подобные строения, будь это дом или баня, поражают своей неповторимой атмосферой, которая приближает людей к их истокам. Отличается натуральная древесина экологической безопасностью, и это не единственный ее плюс. Микроклимат в таких домах всегда здоровый и приятный, но надо помнить об особенностях бревен. Конструкции из них отличаются нестабильностью размеров.

Колебания влажности могут приводить к определенным подвижкам линейного типа, которые будут наблюдаться даже после завершения строительства. Надо сказать, что наибольшая активность движения элементов деревянного строения наблюдается в первые несколько лет. Затем она в значительной мере снижается, но усадка не пропадает полностью. После строительства лес способен просесть на 20%, и при проектировании самого дома, а также отдельных его элементов это необходимо всегда учитывать. В основном меняется размер поперек бревен, а вот сама длина ствола усыхает незначительно.

Способы устройства крыш над срубом

Соорудить крышу над построенным срубом не так просто, как может показаться на первый взгляд. Такая работа требует огромного мастерства, знания материалов и навыков плотника. Прежде, чем приступить к работе, необходимо будет попрактиковаться. В данной статье мы рассмотрим способы устройства крыш над срубом и расскажем о важных этапах монтажа. Будем надеяться, что информация окажется полезной для мастеров и тех, кто впервые берется за подобную работу.

Безупречного монтажа можно достичь только при учете усадки сложенных из бревен стен. Понадобиться могут знания старинных технологий обустройства кровли и современных способов монтажа. Надо понимать, что учета особенностей материала недостаточно для того, чтобы грамотно возвести кровлю. Существуют узлы, которым важно уделять повышенное внимание, чтобы кровля не деформировалась со временем. Необходимо выбрать наиболее рациональный способ строительства. Для этого следует принимать во внимание силы, действующие на каждое бревно, и выбирать правильно способы гашения действия этих сил. Сотрудники нашей компании разработают схему двускатной крыши с учетом всех особенностей данного материала и проекта.

Разновидности крыш углом для срубов

Ни для кого не секрет, что дома из сруба прекрасно сочетаются с такой крышей, у которой есть два ската. Зная, какие применяются обычно технологии, вполне реально качественно осуществить монтаж стропильной системы двухскатной крыши на срубе. Обычно выбирают угол наклона крыши, составляющий от 45 градусов и даже до 65. На нижеприведенных рисунках наглядно продемонстрированы разновидности крыш углом для срубов. Кровля может быть:

• с утеплением;
• без использования утеплителя;
• чердачной;
• бесчердачной.

Примечательно, что строительство из бревен сохраняет в себе старинные традиции, но включает и новые технологии, которые позволяют свободно двигаться древесине без риска разрушения строения. Дело в том, что монтаж стропильной системы двухскатной крыши на срубе подразумевает два способа:

• Установка происходит на самцах, а именно на фронтонах рубленых бревенчатых. Несущие части упираются на фронтоны. Потом укладывается сама обрешетка.
• Крыши, в основе которых именно стропильная система. Возводятся они по всем правилам и предписаниям, продиктованным существующими технологиями. Эти крыши бывают висячего типа, либо наклонного. Сами фронтоны могут зашиваться доской, при этом в значительной мере сокращается бюджет строительства.

В некоторых случаях совмещается стропило и самцовая система. Посреди крыши самцового типа в данном случае устанавливается ферма, имеющая висячий вид. Нередко балка самого сруба потолочного типа — перевод — может выступать в роли основы для монтажа стропилин наклонного типа, а в некоторых случаях она выполняет роль затяжки, которая объединяет элементы в треугольник, именуемый висячим. Принцип устройства понять можно только ознакомившись с классическими вариантами установки.

Рассмотрим некоторые важные моменты, которые нельзя упускать из виду.

1. Главные особенности изготовления крыши на самцах

Когда речь идет о самцовой схеме, то здесь можно воспользоваться огромными преимуществами, предоставляемыми рублеными коробками. Они могут собираться, а также разбираться без труда подобно конструктору. Для этого надо снять с мест венцы и установить на площадку, которая идеально подойдет для этих целей. Площадка должна быть ровной.

Когда работа происходит на твердой земле, это намного удобней. Прокладки, выполненные из осиновых чурок, монтируются под сам венец. Они будут воспроизводить предыдущие ряды самих бревен. В итоге получается верхушка дома из бревен, которая сходится клином. Строится она, как обычно, но становится значительно тоньше ширина торцовых стенок. Края фронтонов будут напоминать ступеньки. На сами стены имеющегося короба укладываются не длинные бревна, а слеги. Их следует врубать не во все ряды, а только через 2-3 ряда. Уже на слеги будет монтироваться далее обрешетка, затем используется материал кровельного типа.

Слега конькового типа будет объединять вершины имеющихся самцов. Бревно, которое завершает фронтон, всегда отесывается именно на 2 канта. При этом выступы, напоминающие ступени, которые получились у самца, надо отпилить, либо отесать в форме треугольника. Оставшиеся вверху открытые участки заполняются коротышами. Мало кто знает, но старые мастера, осуществляя крепление, никогда не применяли крепежные элементы при установке представленной крыши. Это во многом продлевало срок службы древесины, так как внутри нее не было металлических стержней, склонных ржаветь. Такие сооружения могли служить несколько сотен лет.

2. Как комбинируются слег и стропила

В некоторых случаях невозможно соорудить самцовую крышу. Это может иметь место, когда со слег или самцов слишком усердно стесали излишки, и при этом пострадали врубленные соединения. В такой ситуации обычный вариант сверху должен быть дополнен стропилинами, при этом отпадает необходимость стесывать горбы.

Выравнивание должно происходить по самым краям сверху имеющихся ног стропил. Сами стропилины следует создавать строго по установленному шаблону, в нем всегда отмечаются врубки, а также длины ног. Не слишком важна высокая точность рубки будущих соединений. Лучше, чтобы чаши были на 5 см больше арбиса самой слеги, так как сруб долгое время будет значительно оседать и терять былую высоту. За оседающей коробкой просядет низ имеющихся у крыши стропилин, угол соединения уменьшится.

Именно широкая врубка может гарантировать при смещении полную безопасность. Важно, чтобы между вершинами ног стропил, опирающихся на балку конькового типа, остался небольшой по размеру зазор. Когда стропилины начнут постепенно разъезжаться снизу, вверху они будут постепенно приближаться. После того момента, когда происходит усадка, верха должны быть соединены накладкой, либо особой затяжкой. Иногда их соединяют при помощи шарнирного узла и не ждут, когда произойдет усадка.

Чтобы крыша оказалась надежной и не была снесена с дома, надо привязывать стропилины через одну, происходит это во 2-й венец сверху, в который забиваются шпильки, при этом для соединения используют скрутки из проволоки. Постепенно скрутки ослабеют при усадке, тогда их требуется подтянуть.

3. Наслонные стропила

Крепление напоминает предыдущее, но в этом варианте не требуются слеги. Ноги стропил называют наслонными по той причине, что они своим верхом, а также низом упираются на опоры, являющиеся совершенно самостоятельными. При этом пятки снизу упираются на венец, а он служит мауэрлатом. Если рассматривать упирание верха, то надо сказать, что в такой ситуации вариантов несколько.

• Между самцами может быть проложена князевая, либо коньковая слега. Важно, что верха имеющихся стропилин, которые укладывают на слегу, не скрепляются, либо они соединяются с использованием шарнира.
• Стенка, являющаяся капитальной. Непременно должен оставаться некоторый зазор сверху самих стропилин.
• По матрицам устанавливается коньковая конструкция, монтируемая под балку. Не нужны будут самцы. Для надежного обеспечения компенсации при усадке, необходимо опорные столбы устанавливать на устройства, дающие возможность осуществлять регуляцию. Речь идет о винтовых конструкциях.

4. Схема висячего типа

Ноги стропилин названы были именно висячими, так как они будто нависают над самой коробкой. Опираются они на стены. В качестве опоры верхней служить будет часть стропила. А пятки снизу соединяют методом затяжки. В итоге стропилины начинают напоминать треугольник с равными сторонами. Его нередко называют фермой, либо именуют аркой. Именно затяжка на себя готова принять распор, который передается стенам.

Распор компенсируется, и это огромный плюс. В качестве затяжки вполне может выступать балка, которая называется потолочной. Нельзя не отметить еще одно преимущество висячего варианта или наслонного. Собирается крыша внизу, подниматься наверх не обязательно. В безопасных условиях можно подогнать и сплотить все треугольники стропил. Но подобная система не подойдет для зданий с большими пролетами. Если пролеты имеют более 5 м, то затяжки для них прогнутся от своего же веса.

Стропильная система двухскатной крыши на срубе

Надо понимать, что стропильная система двухскатной крыши на срубе обустраивается, принимая во внимание все важные моменты, иначе она может разрушиться. Представленные схемы и примеры помогут Вам подобрать наилучший вариант для строительства. На каком бы варианте Вы ни остановили выбор, лучше обратиться к профессионалам своего дела.

Компания «ИнтерСити» готова предложить Вам лучшие проекты домов из сруба и на высоком уровне профессионализма осуществить монтаж двускатной крыши на подобной конструкции. Любую из основных версий лучшие специалисты компании приспособят к индивидуальным условиям. Сотрудничая с нами, Вам не придется приезжать на объект для того, чтобы контролировать работу. «ИнтерСити» — это команда профессионалов, которой под силу реализовать любой выбранный Вами проект.

Оценок: 3



Стропильная система двухскатной крыши: устройство и монтаж

Двухскатная крыша — самый востребованный тип кровли, который характеризует быстрый и легкий монтаж, высокие эксплуатационные свойства и привлекательный внешний вид. Универсальная конструкция кровли подойдет для дачного дома и загородного коттеджа, для бани и беседки в регионах страны с любым климатом!

Специфика двухскатной крыши

Устройство двухскатной крыши оптимально подходит для жилого дома. Конструкция такой кровли представляет две прямоугольные плоскости, которые внизу соединяются со стенами постройки, а вверху — друг с другом. Под кровлей можно легко обустроить мансардное помещение для летнего отдыха, а при дополнительном утеплении чердак можно превратить и в жилую комнату. Какие еще виды кровли существуют, смотрите здесь.

А пока давайте рассмотрим плюсы и минусы, которые имеет конструкция с двумя скатами.

Преимущества:

• Простая конструкция кровли, которая обеспечивает легкий и быстрый монтаж. Установку кровли можно выполнить
• самостоятельно;
• Несложный расчет проекта и расходных материалов;
• Устройство кровли не потребует большого количество материалов, что сократит расходы на строительство;
• Простое обслуживание и ремонт;
• Эстетичный внешний вид;
• Под кровлей легко оборудовать мансарду и жилое помещение;
• Подходит для любого вида загородного дома;
• С поверхности кровли сходит снег и стекает дождевая вода. Конструкция не требует обустройства внутреннего водостока. А в чистке кровли вручную нет необходимости;
• Возможность различного размещения скатов и размеров угла наклона дает простор фантазии и позволит получать любые виды дизайна.

Недостатки:

• Нужна усиленная конструкция стропильной системы и дополнительные несущие элементы для монтажа;
• Сложное устройство мансардных окон.

Мастера компании “МариСруб” используют в строительстве в основном двускатную кровлю. С проектами дачных домов, загородных коттеджей и бань вы можете познакомиться по ссылке http://marisrub.ru/proekts/all-proekts. В каталоге вы найдете широкий выбор одноэтажных и двухэтажный строений, домов и бань с мансардой, помещений различной планировки, в том числе и со встроенным гаражом, котельной и другими помещениями.

Типы двухскатной кровли

Конструкция двускатной крыши различается по форме и расположению стропил. По форме выделяют следующие виды:

• Симметричная — стандартный тип кровли с двумя скатами в виде равнобедренного треугольника;
• Ломанная или мансардная конструкция предполагает устройство жилого помещения на чердаке и монтаж мансардных окон;
• Несимметричная крыша подразумевает, что конек размещен не по центру, а сдвинут в одну из сторон. Такая конструкция смотрится более оригинально;
• Разноуровневая система более сложная в установке, и предполагает, что скаты такой крыши не соединяются в одном коньке и располагаются на разных уровнях;
• Полувальмовая – двухскатная крыша со скошенными концами конька.

Кроме того, кровля бывает различной по сооружению стропильной системы. Так, выделяют наслонные и висячие стропила. Висячая конструкция имеет только две точки опоры в виде стен. Поэтому вес кровли, нагрузка снега и осадков приходится именно на эти стены. Чтобы снизить давление, стропила соединяют металлической или деревянной стяжкой. Чем выше такая стяжка, тем она крепче и прочнее. Расстояние между опорами при этом составляет до 6,5 метров.

Наслонная система состоит из брусьев с промежуточной подпоркой на внутреннюю стену дома. При данной конструкции требуется обязательный монтаж мауэрлата. Мауэрлат – это брус с сечением 10х10 или 20х20 сантиметров, который подкладывают под стропильную ногу или устанавливают по периметру наружной стены дома. Мауэрлат равномерно распределяет нагрузку кровли на стены.

Угол наклона

Монтаж кровли начинают только после того, как составлен проект, выполнены расчеты и определен угол наклона. Угол определяют в зависимости от погодных условий региона, вида стройматериалов и пожеланий к дизайну. В местности с большим количеством осадков лучше делать большой угол наклона выше 45 градусов. Чем больше угол наклона, тем эффективнее будет сход снега и сток дождевых вод.

Для территории с сильными ветрами, угол, наоборот, делают меньше, вплоть до 5-15 градусов. Но учтите, что дома с уклоном кровли до 5-10 градусов выглядят не очень эстетично, особенно если в качестве покрытия используют простой и недорогой шифер. Шифер и черепица требуют угол минимум 25 градусов. А вот профнастил можно использовать для любой конструкции.

Учтите, что по техническим нормам угол двускатной крыши не должен быть менее 5 градусов!

По мнению экспертов, оптимальный угол составляет 35-40 градусов.

Расчет кровли и материалов

Расчет сложной двухскатной кровли проводить самостоятельно довольно сложно. Поэтому при установке нестандартной крыши лучше обратитесь к специалистам. А вот расчет классической конструкции с двумя скатами выполнить гораздо легче.

Площадь и уклоны кровли рассчитывают следующим образом:

• Определяют длину каждого ската. Для это вычисляют расстояние между крайней точкой карниза и нижним краем конька;
• На размеры высоты до конька влияет расстояние между стропильными ногами. Для вычисления высоты, половину расстояния между стропильными ногами умножают на тангенс угла наклона;
• Сечение бруса определяет длина стропил и расстояние между стропильными ногами;
• Длина бруса вычисляется делением высоты конька на синус угла уклона;
• При расчете учитывают каждый элемент кровли, среди которых парапеты, свесы и другие детали. Обращайте внимание только на те конструкции, которые увеличивают объем крыши. При расчета не учитывают мансардные окна, дымоходы и вентиляционные шахты;
• Выбирают и рассчитывают количество кровельного покрытия. Учтите, что после покрытия черепицей или рулонным материалом длина каждого ската уменьшается примерно на 0,7 метров.

Для расчетов вам потребуются следующие формулы:

Нк = Lпр х tgA,

где Нк — высота конька, Lпр — половина длины пролета дома (расстояния между стропильными ногами), tgA — тангенс угла уклона

Lc = Hк / sin A,

где Lc = длина стропил, Нк — высота конька, sin A — синус угла наклона.

Необходимые данные для расчетов вы найдете в таблице:

Угол уклона	Синус угла (для расчета длины стропил)	Тангенс угла (для расчета высоты конька)
15о	0,26	0,26
20о	0,34	0,36
25о	0,42	0,47
30о	0,5	0,59
35о	0,57	0,76
40о	0,64	0,86
45о	0,71	1
50о	0,77	1,22
55о	0,82	1,45

После создания проекта, расчета кровли и выбора стройматериалов приступают к монтажу конструкции. Далее рассмотрим, как устанавливается стропильная система двухскатной крыши из профнастила и другого материала.

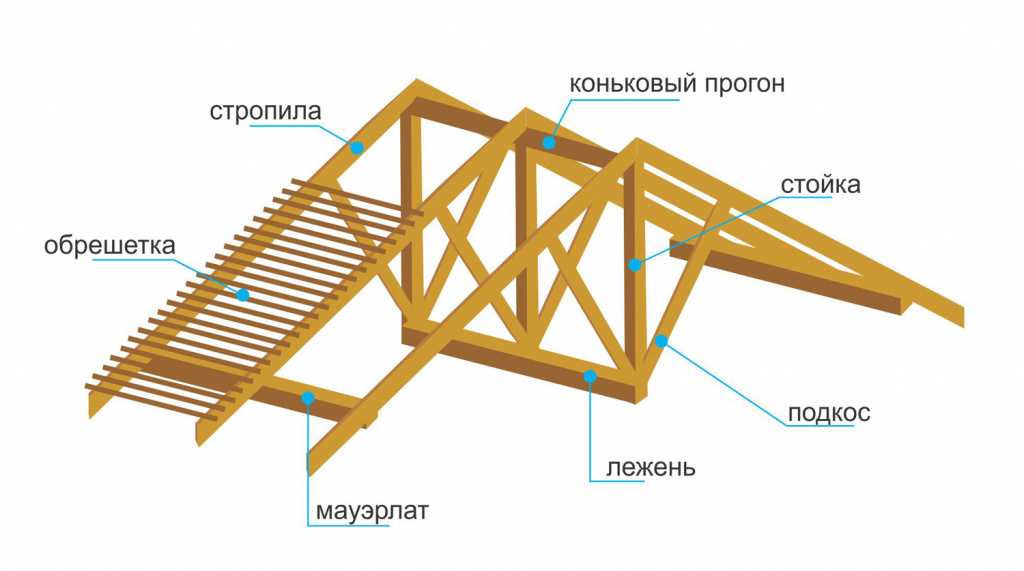

Схема стропильной системы

Стропильная система двухскатной крыши представляет деревянный каркас, в основе которого расположены стропильные ноги. Между стропилами делают обрешетку, затем прокладывают гидро- и теплоизоляцию, а затем крепят кровельное покрытие (профнастил, ондулин, черепицу, шифер и пр.). Стропильные ноги устанавливают на мауэрлат.

Мауэрлат — деревянный брус, который укладывают по периметру внутренних стен. Длина бруса может соответствовать длине стены либо подгоняться под размер стропильной ноги. Важно укладывать мауэрлат на гидроизоляционный слой! В качестве гидроизоляции подойдет стандартная полиэтиленовая пленка или рубероид.

Сверху стропила упираются в коньковый прогон или конек кровли, который тоже изготавливают из бруса. Длина конька равна длине крыши. Схема стропильной системы предполагает, что скаты пересекаются и образуют горизонтальные и наклонные ребра. Горизонтальные свесы называются карнизами.

Кроме того, схема предусматривает наличие подкосов, угол которых при установке составляет 45 градусов. Они уменьшают нагрузку ветра и давление снега. Подкосы незаменимы в регионах с большим количеством снега и сильным ветром. Изготовление кровли из тяжелых материалов (например, из натуральной черепицы) предусматривает, что боковые прогоны делают в виде дуги или коромысла.

Для ветреных регионов схема устройства кровли также включает монтаж диагональных связей из досок, толщина которых варьируется в пределах 25-500 мм. Нижний край крепят к основанию стропильной ноги с одной стороны, а верхний — к середине ноги с противоположной стороны.

Установка маэурлата и стропил

Монтаж любой стропильной системы начинают с укладки маэурлата. Сначала в месте укладки прокладывают рубероид или полиэтиленовую пленку в два-три слоя для обеспечения гидроизоляции. На верхний обрез стены устанавливают бруски. Сечение брусьев варьируется в пределах 10Х10 — 20Х20 сантиметров. При этом расстояние между брусками и наружными стенами должно составлять 50-60 сантиметров. Крепление делают при помощи болтов, гаек, шайб и металлических накладок.

Сечение брусьев для мауэрлата и стропильных ног определяют в зависимости от назначения чердачного помещения. Так, если площадка будет нежилой, можно использовать размеры 10Х10 или 13Х13. Для обустройства жилой площади берут сечение не менее 15Х15 сантиметров. Важно, чтобы брусья были из хорошо высушенной древесины с влажностью до 2,5%! Только такие материалы не деформируются со временем.

Самый лучший вариант стропильной системы для двухскатной крыши — сочетание стропил наклонного и висячего вида. Такая конструкция усилит надежность и прочность кровли, снизит расходы на строительные материалы. К балкам кровли крепят стропила, причем число стропил и балок должно совпадать! После установки одной ноги, приступайте к возведению противоположной. Такой метод сэкономит время и снизит боковые нагрузки на конек. Крепление стропильных ног делают при помощи саморезов и гвоздей.

При монтаже устанавливают промежуточные стойки. Кстати, они станут каркасом для стен мансарды. После установки стропил осуществляют крепление конька при помощи болтов, металлических скоб или уголков.

Монтаж обрешетки и утепление кровли

Обрешетка — завершающий этап в возведении стропильной системы, ведь на обрешетку уже укладывают кровельное покрытие. Для установки используют сухие бруски или доски без трещин и сучков. Монтаж выполняют двумя способами:

• Сплошную обрешетку делают из досок, которые укладывают вплотную друг к другу параллельно. При этом настил должен быть ровным, без щелей и впадин. Такая конструкция подходит для рулонных кровельных материалов (рубероид и пр.), шифера, стальных листов и профнастила.
• Обрешетку вразрядку делают из брусков, которые укладывают на определенном промежутке друг от друга. Рекомендуемое расстояние между брусками — 50 сантиметров. Такая обрешетка оптимально подходит для укладки черепицы.

После укладки обрешетки проводят утепление и гидроизоляцию кровли. Особенно важен этот этап, если вы планируете организацию мансарды. На обрешетку укладывают гидроизоляционный материал. Можно использовать полиэтиленовую пленку. Пленку укладывают внахлест и закрепляют при помощи строительного степлера.

Если на чердаке не планируется жилое помещение, в качестве утеплителя часто используют керамзит. Он не подвергается воздействию грызунов и влаги. При этом важно укладывать материал плотным слоем, чтобы не оставалось зазоров и щелей. Учтите, что такой слой увеличит нагрузку на стены и фундамент дома. Из чердачного помещения можно легко сделать подсобную комнату при помощи обустройства пола досками.

Утепление мансарды проводят с использованием минваты в рулонах или плитках. Такой материал легко и быстро укладывается, характеризуется малым весом и высокой плотностью. Он создает хорошую пароизоляцию, не подвергается воздействию грызунов и эффективно заполняет пустоты.

Не забывайте обработать стропила, балки, доски и другие деревянные элементы защитными средствами! Такие составы обезопасят древесину от негативного влияния влаги и насекомых. Без обработки дерево быстро отсыревает, гниет и разрушается. Придется часто делать ремонт и заменять пострадавшие элементы.

Финишное покрытие и установка водостока

Кровельное покрытие укладывают по технологии, которую предлагают изготовители того или иного вида материала. Листы накладывают друг на друга слоями так, чтобы верхние ряды заходили внахлест на нижние на 15 сантиметров. Важно тщательно закрепить материал по краям, чтобы исключить риск поднятия кровли сильным ветром. Крепление делают при помощи гвоздей.

При настиле покрытия обязательно устанавливают водосток. Для организации системы используют наружные водосточные трубы и желоба с уклоном. Желоба устанавливают так, чтобы наружные края располагались ниже плоскости ската. При выборе желобов обращайте внимание на форму изделия. Классические полукруглые модели — доступный и самый дешевый вариант. Квадратные желоба подойдут для местности с частыми и сильными дождями, рельефные — для тех, кто не хочет часто прочищать изделия от листьев и другого мусора.

Учтите, что форма наружной трубы должна соответствовать форме желоба. Нельзя крепить круглую трубу к квадратному желобу! Диаметр труб зависит от размеров дома. Если площадь кровли до 50 квадратных метров подойдут трубы с диаметром 80-90 мм, для площади более 50 — с диаметром 100 квадратных метров. Трубы крепят при помощи держателей и хомутов. При это расстояние между изделиями и стенами дома должно составлять минимум три сантиметра.

Монтаж стропильной системы, утепление и покрытие кровли, установка водостока — сложные и трудоемкие процессы. Неверный расчет, некачественные материалы и неправильная технология укладки приведут к тому, что крыша будет протекать и разрушаться. Чтобы избежать таких серьезных проблем, обратитесь к профессионалам! Специалисты компании “МариСруб” проведут расчеты и подберут подходящие стройматериалы, быстро и качественно установят кровлю с водостоком, выполнят работы по гидроизоляции, утеплению и защитной обработке древесины.

Ферма крыши Терминология

Как работает ферма

Ферма — это рама, которая поддерживает нагрузки, эффективно передавая свои силы на концевые опоры. В то время как стержневой каркас может использовать более крупные элементы 2×8, 2×10 и т. Д. (Что дорого) и может потребовать либо дополнительных балок, либо внутренних несущих стен, фермы могут охватывать большее расстояние без дополнительных опор при использовании менее дорогих элементов.

Типовые каркасные системы

Ферменные каркасные системы обеспечивают невероятную гибкость во внешнем виде кровельной системы. Иллюстрации ниже предназначены для того, чтобы помочь вам визуализировать типичные системы каркасных ферм.

Двускатная

Двускатная крыша представляет собой самую простую кровельную систему. Двускатная крыша имеет вертикальные плоскости (обычно на более коротких концах здания) с наклонными плоскостями с обеих сторон, которые встречаются посередине. Фронтонная ферма обычно снабжена вертикальными перемычками, расположенными на расстоянии 2 футов от центра для облегчения обшивки.

Опущенный фронтон

Если карниз крыши выходит за торцевую стену фронтона более чем на 1 фут, то обычно используется опускающийся фронтон для поддержки обшивки крыши. Верхний пояс фронтона опущен, так что строитель может провести ряд смотровых площадок (или лестниц) от фасции обратно к первой общей ферме.

Переходной фронтон

Переходный фронтон возникает, когда фермы меньшего пролета ведут к параллельным фермам большего пролета. Меньший фронтон будет иметь вертикальные стенки, расположенные на расстоянии 2 футов от центра по всей длине фермы. В то время как фермы с большим пролетом будут иметь вертикальные стенки, расположенные только на 2 фута в центре для той области, которая не покрыта фермой меньшего размера.

Вальмовый набор/конец

Голландский вальмовый элемент

Бостонский/Тюдорский вальмовый элемент

Набор Valley

Набор Valley (красный) представляет собой группу ферм, которые устанавливаются поверх других ферм, чтобы изменить внешний вид крыши. . В этом примере без ендов у нас было бы пустое отверстие в крыше за балкой.

Контейнерные фермы

Если кровельные фермы слишком высоки для производства и/или доставки, мы «закроем» фермы и предоставим контрейлерные фермы. Контейнеры слева показаны над крышей, чтобы можно было увидеть прогоны и систему связей.

Выступы

Верхний пояс, выходящий за нижний пояс и опору, называется выступом. Срез обычно используется на свесе, но он может выглядеть как на изображении справа.

Подшипники

Подшипники

Раздавливание пятки. Иногда сил, передаваемых через древесину на несущую стену, достаточно, чтобы со временем древесина разрушилась, если только не используется подшипник. В инженерном паспорте фермы со штампованной печатью будет указано, требуются ли для конкретной фермы опорные блоки. Если это так, в сертификате будут указаны размер и длина пиломатериала, положение блока и схема забивания гвоздей.

Общие условия для подшипников нижнего пояса

На рисунках ниже показаны два типичных состояния подшипника нижнего пояса. Тот, что слева, показывает ферму в подвеске. Правый конец изображения справа показывает ферму, прибитую к балке или ригелю.

Общие условия опоры верхнего пояса

Фермы могут быть спроектированы таким образом, чтобы опора располагалась прямо под верхним поясом. Иногда подшипник находится между верхним и нижним поясом фермы, и будет использоваться подшипник средней высоты (вертикальный 2×6, показанный на изображении ниже). Если подшипник находится ниже нижнего пояса фермы, вертикальный конец фермы может проходить вниз, чтобы сидеть на подшипнике.

Типичные формы ферм

Внешний профиль фермы может принимать практически любую форму, которую вы можете себе представить. Некоторые из наиболее распространенных профилей показаны ниже.

Изображения на этой странице предоставлены компанией Alpine Engineered Products.

Чертежи двускатной крыши 16×20

Этот пошаговый проект «сделай сам» представляет собой план двускатной крыши 16×20 . Эта статья является ЧАСТЬЮ 2 проекта сарая 16×20, где я покажу вам, как построить двускатную крышу. Двускатная крыша имеет уклон 30 градусов, что делает ее идеальной практически для любого региона. Добавьте усиление на крышу, если вы живете в районе с сильным снегопадом или ураганами. Взгляните на остальные мои чертежи по дереву , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .





План двускатной крыши 16×20

Здание-навес 16×20



”] [tab id=1]

• I  – 22 шт. пиломатериала 2×6 – длина 130 ″, 11 шт. – 185 ″ длиной  ФЕРМЫ
• I  – 4 шт. пиломатериала 2×4 – длина 7 1/4″, 22 шт. пиломатериала 2×4 – длина 21 1/4″, 4 шт. – длина 35 ″, 18 шт. – длина 48 ″ ОПОРЫ
• G  – 4 шт. сайдинга T1-11 – длина 32″x48″, 4 шт. – 48″x59 3/4″ длины  КОНЕЦ
• J  – 8 шт. пиломатериалов 2×6 – длина 130 ″, 36 шт. – длина 8 ″ КОНСТРУКЦИИ
• K — 8 кусков фанеры 3/4″ — длина 48″x96″, 4 куска — длина 48″x48″, 4 куска — длина 30 3/4″x96″, 4 куска — 48″x30 3/4 ″ в длину, 4 шт. – 11 1/2″x96 ″ в длину, 4 шт. – 11 1/2″x30 3/4″ в длину  КРЫША
• L – 500 кв. м толя, 500 кв.м битумной черепицы КРОВЛЯ
• M  – 2 шт. пиломатериала 1×8 – длина 263 1/4″, 4 шт. – длина 132 ″ ОБРЕЗКИ

---

• 30 пиломатериалов 2×6 – 12 футов
• 11 пиломатериалов 2×6 – 16 дюймов
• 3 пиломатериала 2×6 – 8 футов
• 15 пиломатериалов 2×4 – 8 футов
• 4 шт. сайдинга T1-11 – 4’x8′
• 16 кусков фанеры 3/4″ – 4’x8’
• 4 пиломатериала 1×8 — 12 футов
• 2 пиломатериала 1×8 – 20 футов
• 2 винта 1/2″, 3 винта 1/2″, 1 винт 5/8″
• Гвозди 4d, стропильные стяжки
• наполнитель для дерева, клей для дерева, морилка/краска
• 500 кв. футов толя, 500 кв. футов битумной черепицы

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, защитные очки

[/tab] [tab id=3]

 Один день

[/tab][tab id=4]

• ЧАСТЬ 1: Планы сараев 16×20
• ЧАСТЬ 2: Чертежи крыши навеса 16×20
• ЧАСТЬ 3: Планы двойных дверей сарая

[/tab][/tabs]





План двускатной крыши 16×20

Строительство стропил

Первым этапом проекта крыши является изготовление стропил для ферм. Обрежьте оба конца 2×6, как показано на схеме. Кроме того, сделайте надрезы в стропилах, чтобы они правильно подходили к верхним плитам.

Сборка ферм

Положите стропила на ровную поверхность и прикрепите нижние компоненты. Обязательно сделайте надрезы под углом 60 градусов к обоим концам нижних стропил. Не оставляйте зазоров между компонентами для аккуратного результата.

Фронтонные концевые опоры

Установите опоры 2×4 на фермы, расположенные на обоих концах крыши. Вам необходимо установить эти опоры, чтобы боковые панели могли иметь раму для фиксации.

Обычные фермы

Для остальных ферм необходимо установить всего несколько опор, как показано на схеме.

Установка косынок

Используйте фанеру 1/2″ для косынок. Отметьте линии разреза на листе, а затем выполните работу с помощью пилы. Прикрепите косынки к стыкам и закрепите их на месте винтами 1 5/8″. Косынки будут плотно скреплять раму ферм.

Установка ферм

Установка ферм в верхней части навеса 16×20. Установите фермы с дополнительными опорами на концах фронтона. Прикрепите остальные фермы к верхней части сарая через каждые 24 дюйма по центру. Используйте спиртовой уровень, чтобы отвесить фермы и зафиксировать их на месте с помощью стропильных связей.

Торцевые панели фронтона

Используйте сайдинг T1-11 для торцов фронтона сарая. Отметьте линии разреза на листах, а затем выполните работу с помощью пилы. Сгладьте края наждачной бумагой для профессионального результата. Выровняйте края заподлицо и закрепите панели на месте гвоздями 6-8d.

Изготовление свесов

Соберите свесы для сарая из деревянных стропил 2х6 и брусков. Просверлите направляющие отверстия в стропилах и вставьте винты 3 1/2″ в блоки. Расположите блоки на равном расстоянии друг от друга.

Установка навесов

Установка навесов на переднюю и заднюю часть сарая. Выровняйте края заподлицо, просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы плотно зафиксировать их на месте.

Монтаж кровельных листов

Вырежьте кровельные листы из 3/4″ фанеры и прикрепите их к стропилам. Выровняйте края заподлицо и плотно закрепите листы на месте, используя 1 5/8″ винты, каждые 8″ вдоль стропил.

Установка боковых обшивок крыши

Установите обшивки 1×8 по бокам крыши. Отрежьте планки нужных размеров, а затем закрепите их на месте 2-дюймовыми гвоздями.

Передняя и задняя обшивка крыши

Соберите обшивку передней и задней части сарая из бруса 1×8. Сделайте 30-градусные надрезы на обоих концах накладок и закрепите их на месте 2-дюймовыми гвоздями, тщательно выровняв все.

Установка кровли

Покройте крышу сарая рубероидом, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него.

После этого прикрепите битумную черепицу к крыше, начиная с левой нижней стороны крыши. Прочтите инструкции производителя, чтобы понять, как правильно установить черепицу на место.

Планы сарая 16×20 – вид сбоку

Этот сарай – идеальный выбор, если вы хотите построить мастерскую. Кроме того, вы вносите некоторые изменения в мои планы и устанавливаете гаражную дверь перед навесом. Таким образом, вы можете использовать сарай для гораздо большего количества целей.

Чертежи сарая 16×20

Не забудьте просмотреть ЧАСТЬ 1 и ЧАСТЬ 3 , чтобы узнать, как построить каркас сарая, а также как установить двойные входные двери. Это простой проект, поэтому вас не должна пугать его сложность. После того, как вы получите разрешение на строительство (если требуется), вы можете начать проект.





Этот проект по деревообработке стоил около 16×20 планов фронтона сарая бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.
