Установка дымохода своими руками — инструкция и видео!

Дымоход при организации систем отопления играет три основных функции. Все они могут быть достигнуты при установка дымохода своими руками. Совсем не важно, от каких именно продуктов горения будет поступать дым, будет ли это дровяной или газовый котел, если сделать всё правильно — вы получите универсальную рабочую систему выведения дыма из жилых помещений. Описанный принцип абсолютно одинаково подходит к организации дымохода в доме, бане, на даче или в гараже.

установка дымохода своими руками

Содержание

• Основные функции дымохода
• Основные типы дымоходов
• Инструменты, необходимые для устройства дымохода
  • Что нужно помнить при монтаже дымохода своими руками
• Как устанавливать дымоходы из нержавейки или чугуна
  • Этапы установки дымоходов
  • Правильная установка сэндвич дымохода своими руками
  • Монтаж наружного дымохода
• Дымоход из сэндвич-труб: установка своими руками — обучающее видео

Основные функции дымохода

• Прежде всего, дымоход предназначен для удаления продуктов сгорания, которые крайне вредны, а зачастую и губительны для организма обитателей вашего жилища.
• Кроме того, дымоход должен обладать и изолирующими свойствами и предохранять строительные конструкции перекрытий и крыши от возгорания.
• И, наконец – красивый дымоход несет на себе и эстетическую функцию и украшает крышу вашего дома.

Вы вполне можете провести монтаж дымохода самостоятельно, следуя простым инструкциям.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.

Инструменты, необходимые для устройства дымохода

Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:

• болгарку для разрезания металла и дрель для сверления отверстий
• шпатель, стамеску и кельму
• шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
• небольшой молоток и крестовую отвертку,
• защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.

Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

составные части дымохода

Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв. метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.

Как устанавливать дымоходы из нержавейки или чугуна

Самым дешевым и простым способом устройства дымохода станет монтаж металлической трубы. Вся установка делится на несколько последовательных этапов:

1. Сначала вы готовите канал под дымовую трубу.
2. Затем вы собственно устанавливаете дымоход.
3. И на заключительном этапе вы монтируете вокруг трубы изоляцию.

Канал под дымовую металлическую трубу должен примерно в полтора раза превышать ее диаметр. В этом случае у вас останется пространство для изоляции.

монтаж дымохода из нержавейки

Собственно металлический дымоход состоит из следующих составных частей: металлической трубы, переходников для монтажа колет, оголовка и конденсатора. В ряде конструкций дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

Этапы установки дымоходов

На начальном этапе установки дымохода вам необходимо подогнать трубы по длине. Далее получившуюся конструкцию размещает в заблаговременно подготовленном канале. После этого с системе подключается конденсатор и сам отопительный прибор (печка или котел). На финальном этапе устанавливается оголовок.

Для того, чтобы жестко зафиксировать трубу, ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания перекрытий и прилегающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего применить классический способ – огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.

Также с помощью глины можно произвести и декорирование мест стыков дымохода из металлической трубы с перекрытиями и крышей.

стык металлического дымохода с перекрытием

Если вы используете металлическую трубу, то ее необходимо фиксировать к перекрытию и стенам крепежными элементами уже через каждые полметра. Вызвано это большим весом таких труб дымохода. Кроме того, посадочные отверстия выполняются шире – примерно на два диаметра трубы.

Чугунная труба прослужит в качестве дымохода дольше, но ее монтаж сопряжен с определенными трудностями. Так резать такую трубу можно только с помощью болгарки.

Правильная установка сэндвич дымохода своими руками

Сэндвич-дымоходы, изготовленные из нескольких материалом идут на смену обычным металлическим трубам. Многослойная конструкция позволяет качественно изолировать перекрытия от нагревания продуктами сгорания печи. При установке такого дымохода не требуется дополнительная изоляция, вследствие чего посадочные отверстия можно делать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и для соединения колен труды не требуется дополнительной фиксации. В дымоходах-сэндвичах колена трубы необходимо соединять между собой при помощи специального строительного клея. Кроме фиксации колен, строительный клей также предотвращает проникновение дыма в помещения.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при монтаже наружных дымоходов. Внутри же здания такая труба может прослужить до 70 лет.

Монтаж наружного дымохода

Самым оптимальным материалом для изготовления наружного печного дымохода будет труба, изготовленная из нержавеющего металла. Она немного весит и хорошо обрабатывается самыми простыми инструментами.

монтаж наружного дымохода

Для того, чтобы смонтировать наружный дымоход из нержавеющей трубы проведите следующие работы:

• Пробейте в прилегающей к котлу трубе отверстие. Оно должно распологаться не ниже, чем в полуметре от верхней части котла.
• Разместите на наружной стене крепежные элементы в метре друг от друга.
• Подсоедините входную часть дымохода к отопительному прибору.
• Выведите изогнутое колено трубы из помещения.
• Смонтируйте конденсатор.
• Зафиксируйте трубу на стене.
• Установите оголовок и защиту дымохода.



Дымоход из сэндвич-труб: установка своими руками — обучающее видео

Как лучше установить дымоход: внутри или снаружи

Многие полагают, что дымоход лучше выводить снаружи дома (в стену). Достаточно вспомнить пресловутые буржуйки — вывели трубу в форточку и все готово. А дымоход внутри дома, мол, это опасно, не красиво, да и не модно… Но не все так однозначно. У каждого варианта расположения дымохода есть как свои плюсы, так и минусы. Об этом в нашей статье.

Обратим внимание, что речь пойдет о дымоходных изделиях по типу “сэндвич”. Особенность таких дымоходов в их конструкции — одна металлическая труба располагается в другой (с большим диаметром), а образовавшееся свободное пространство заполнено изоляционным материалом. Такая конструкция обеспечивает минимальный нагрев внешней трубы, при этом внутренняя труба отлично держит тепло. Кстати, основное назначение “сэндвич-дымоходов” — отсутствие конденсата.

Прежде чем перейдем к плюсам и минусам установки дымохода внутри/снаружи, давайте сразу исключим вариант “вывод трубы в форточку” (если у вас, конечно, не буржуйка). Такая установка дымохода — плохая затея. Все дело в тяге, а точнее — в ее отсутствии, что приведет не только к проблеме с розжигом печи, но и, что еще хуже, — обеспечит обратное движение продуктов горения. В результате дым будет попадать не на улицу, а обратно в ваш дом. Это не только неприятно, но и крайне опасно для здоровья.

Возьмите себе на заметку: для нормальной тяги нужно обеспечить минимальную высоту трубы (речь идет о вертикальной трубе) от колосника до верхнего оголовка 5 метров. Чем выше мощность печи (кВт), тем выше должен быть дымоход. Оптимальную высоту производитель указывает в паспорте изделия.

Плюсы расположения сэндвич-трубы

внутри дома

Вернемся к основному вопросу — где лучше установить дымоход: внутри или снаружи здания.

Думаем, вы точно встречали здания, у которых труба выходит из крыши. То есть дымоход располагается внутри дома. Этот вариант считается классическим, и с его плюсов мы и начнем.

• Стабильная тяга за счет отсутствия изгибов
  Чем меньше в трубе изгибов, тем лучше тяга. А именно хорошая тяга — это главная задача любого дымохода.
• Надежность и долговечность
  Дымоход прослужит гораздо дольше, т.к. внутри помещения ему не страшны ни порывы ветра, которые могут сорвать трубу, ни осадки. Надежность конструкции также обеспечивается и за счет более надежного крепления к кровельным конструкциям и уменьшением выступающей части трубы.
• Больше тепла в доме
  Ввиду того, что часть трубы проходит внутри дома, то и в доме будет теплее. Как говорится — мелочь, а приятно.
• Не нарушаем теплоизоляцию стен дома
  Это эксплуатационное преимущество является бесспорным плюсом, т.к. не надо делать дополнительные отверстия в стенах.
• Конструкция выходит дешевле
  Не нужно тратиться на тройник, кронштейны, более мощные крепежи и т.д. Помимо этого, в отапливаемых помещениях можно использовать не утепленные элементы, что также экономит семейный бюджет.
• Отсутствие сложного монтажа
  Для установки дымохода внутри здания вам, скорее всего, не потребуются леса, а лишь простая лестница, которая найдется в каждом хозяйстве.
• Проще обслуживать
  В случае с расположением дымохода внутри здания вы сможете осматривать его в любых погодных условиях.
• Красивый внешний вид
  Согласитесь, труба из крыши смотрится куда более привлекательной, чем труба по фасаду здания. Хотя этот пункт мы оставим на ваше усмотрение, так как на вкус и цвет…

Минусы расположения сэндвич-трубы

внутри дома

• Крыша может начать течь

  В случае ошибок при монтаже нарушается герметичность кровли и неизбежно появляется течь в месте крепления дымохода. Чтобы этого не произошло, необходимо соблюдать все требования по устройству дымохода такого типа. Более подробно по этому вопросу можете проконсультироваться у наших специалистов по телефону: 8 (812) 605-85-05.
• Считается более пожароопасным
  Т.к. дымоход будет проходить сквозь перекрытия, важно соблюсти все правила пожарной безопасности (например, на чердаке). Иначе трагедия.
• Лучше проектировать заранее
  Если дымоход не был продуман изначально на этапе проектирования дома, то во время установки труба может попасть в балки или лаги. В таких случаях придется использовать отводы для их обхода, что будет снижать тягу дымохода и повлечет дополнительные затраты на проход. В сравнении же с установкой дымохода снаружи дома, такой проблемы не будет, т.к. какие-либо скрытые особенности просто отсутствуют.

Чтобы минимизировать финансовые и временные расходы, а также для получения наилучшей конструкции дымохода, важно закладывать дымовой канал при проектировании дома. В таком случае легче будет выдержать необходимые требования пожарной и эксплуатационной безопасности.

• Сокращает полезную площадь дома
  Да, дымоход в любом случае будет занимать место в жилой площади вашего здания. И этого избежать не получится.
• Можно получить ожог при длительном контакте
  Разумеется, если все правила проектирования и эксплуатации дымохода соблюдены, то все будет окей!

По логике, аргументы “ЗА” монтажа внутри здания будут являться аргументами “ПРОТИВ” монтажа снаружи здания; и наоборот. Но давайте все-таки их проговорим.

Плюсы расположения сэндвич-трубы

снаружи дома

• Не требуется нарушения герметичности кровли
  Все-таки отверстие в стене менее проблематично, чем в крыше.
• Менее пожароопасно
  Дымоход, расположенный снаружи здания, является менее пожароопасным.
• Проще монтаж, особенно если дом уже построен
  Дымоход снаружи дома гораздо проще устанавливать, так как отсутствуют какие-либо скрытые препятствия (балки, лаги). Все на виду!
• Больше места в доме
  Дымоход не занимает полезную площадь в вашем доме, что является не маловажным аргументом особенно в условиях маленьких помещений.
• Менее травмоопасно
  Если в случае расположения дымохода внутри дома, можно обжечься при определенных условиях, то расположение дымохода снаружи здания полностью исключает такую возможность.

Минусы расположения сэндвич-трубы

снаружи дома

• Образование конденсата, засаживание трубы и снижение тяги
  Основной минус расположение дымохода снаружи здания связан с тем, что за счет контакта с внешней средой труба быстрее остывает, а, следовательно, остывают и дымовые газы. Что, в свою очередь, приводит к появлению конденсата, засаживанию трубы и снижению тяги.
• Еще раз о снижении тяги
  Чем прямее дымоход, тем лучше тяга. В случае же установки дымохода снаружи дома, образуются горизонтальные участки, которые значительно снижают тягу.
• Тепло отдается улице
  В любом случае часть тепла будет отдаваться на холодную улицу.
• Воздействие осадков и ветров
  Дымоход снаружи дома будет подвержен действию атмосферных осадков, в том числе возможным сильным порывам ветра, которые могут “вырвать” трубу.
• Нарушает теплоизоляцию стен дома
  В любом случае при установке дымохода мы получим недостаток в виде “нарушения теплоизоляции”. В данном случае за счет отверстия в стене.
• Более затратен
  Для установки дымохода снаружи здания потребуются кронштейны и крепежи, а значит и стоить он будет дороже.
• Нарушает внешний вид фасада здания
  Труба снаружи здания может портить общее впечатление от фасада, но этот минус мы относим больше ко вкусовым предпочтениям.

Если вы вдруг запутаетесь со всеми этими “минусами” и “плюсами”, то скорее звоните нам по телефону 8 (812) 605-85-05, мы вас распутаем 🙂

Хотите знать наше мнение…?

Мы рекомендуем в северных климатических условиях ставить дымоход внутри дома. В южных — уже на ваше усмотрение. Не забывайте, что основная цель дымохода — это отвод дымовых газов. Значит, чем лучше тяга, тем лучше эта задача выполняется. А тяга лучше при расположении трубы внутри дома, потому что она не контактирует с внешней средой и не остывает.

И еще, если вы начинающий строитель и планируете самостоятельно устанавливать дымоход (хоть внутри здания, хоть снаружи), то обязательно проконсультируйтесь с профильным специалистом. Такие экспертные консультации мы бесплатно оказываем по телефону: 8 (812) 605-85-05.

И не забывайте, что купить печь с дымоходом или заказать отдельную услугу монтажа дымохода «под ключ» (с гарантией безопасности по договору), вы можете в любом магазине из нашей розничной сети.

Народный камин — крупнейшая розничная сеть в России:

• более 3000 печей в наличии на складе в Северо-Западном федеральном округе;
• 30+ специализированных магазинов по продаже печей в СПб и Лен. области;
• монтаж с гарантией по договору до 3-х лет;
• 60 дней на возврат товара;
• в наличии все сопутствующие материалы: дымоходы, термоизоляция, гидроизоляция, топливо и аксессуары.

Звоните 8 (812) 605-85-05.

Будем рады помочь!

Руководство по установке (от профессионалов) для дымоходных труб Duratech

Duratech by Simpson Duravent — это полностью топливная дымоходная система для использования с дровяными печами, каминами, печами, котлами, плитами, водонагревателями или другими приборами, работающими на дровах, нефть, уголь или газ, а также заводские камины с нулевым зазором. Дымоходные системы Duratech предназначены для нормальной непрерывной работы при температуре дымовых газов 1000°F, DuraTech подвергается строгим и жестким требованиям стандарта UL, включая один час при 1400°F, плюс три десятиминутных испытания дымохода на огнестойкость при 2100°F. ° F. Дымоходные системы Duratech внесены c-UL-us в список UL 103 и ULC S604 (MH7399) (Для установки в Канаде требуется наружная стена из нержавеющей стали).

Дымоходные системы DuraTech с теплоизоляцией Thermal Tech, заключенной между двойными стенками, обеспечивают оптимальную безопасность и производительность. Он сохраняет наружную стенку дымохода прохладной, обеспечивая при этом высокую температуру дымовых газов для оптимальной тяги. Внутренняя стенка на 25% толще, чем у конкурирующих дымоходов, что обеспечивает дополнительный запас прочности.

См. типовые монтажные чертежи ниже, чтобы выбрать подходящие компоненты для вашей установки.

• Переходник дымохода DVL/DuraBlack необходимо использовать при подсоединении трубы DVL к потолочной опорной коробке или отделочной муфте. При подсоединении трубы DuraBlack необходимо использовать переходник для дымохода DVL/DuraBlack, скользящий соединитель DuraBlack или переходник с защелкой.
• Настенный наперсток должен быть установлен с трубой дымохода соответствующей длины для всех горизонтальных установок через стену. Чтобы приспособить более толстые стены, телескопические части настенного наперстка можно разделить и установить удлинитель, изготовленный на месте.
Чердачный изоляционный экран
• должен использоваться во всех установках, которые проходят через чердак, независимо от того, изолирован ли чердак или нет.
Противопожарный экран
• следует использовать, когда дымоход проходит через пол или потолок без опорной коробки.

Планирование установки

• Следующие рекомендации предназначены в качестве общего руководства для помощи в компоновке и выборе компонентов дымохода, необходимых для установки. Всегда читайте и следуйте инструкциям по установке Simpson Dura-Vent перед установкой дымоходной системы, которые находятся вместе с крышкой или опорной коробкой. Инструкции по установке можно посмотреть на странице товара. Диаметр дымохода должен соответствовать размеру выходного отверстия прибора. Дымоход неправильного размера приводит к плохой тяге и чрезмерному образованию креозота.
• Измерьте диаметр выхода дымохода прибора. Выберите дымоход и соединительную трубу DVL или DuraBlack того же диаметра, что и выход дымохода прибора. Для установки камина обратитесь к таблице размеров в конце этого каталога.
• Определите, является ли установка установкой через крышу или через стену. Для установки через стену потребуются дополнительные компоненты (настенная наперстка, тройник с крышкой, опора тройника и настенные хомуты).
• По возможности устанавливайте дымоход внутри строения. Холодный наружный дымоход будет производить меньше тяги и производить больше креозота.
• По возможности избегайте смещений, ограничивающих естественную тягу. Прямая вертикальная установка более эффективна и с меньшей вероятностью выделяет креозот. Если требуется смещение, чтобы избежать стропил или других препятствий, измерьте требуемое расстояние по горизонтали и доступную высоту по вертикали. Доступны колена 15° и 30°. В США запрещены локти больше 30°. Допускается не более двух смещений в одной установке. См. таблицу смещения в конце этого каталога. Для каждого смещения требуется по крайней мере один локтевой ремень. Налокотники обеспечивают достаточную поддержку.
• Определите минимальную высоту дымохода над линией крыши. Строительные нормы и правила требуют минимум 3 фута над проемом крыши и не менее 2 футов выше любой части здания в пределах 10 футов. См. рис. 1. Заглушка устанавливается выше этой точки.

• Измерьте уклон крыши. Например, шаг 6/12 имеет вертикальное возвышение 6 дюймов над горизонтальным расстоянием 12 дюймов. Выберите подходящее мигание.
• Определите общую длину дымохода и дымохода, необходимых для установки. Чтобы рассчитать установку на длину трубы DuraTech 5–8 дюймов, вычтите 1 1/4 дюйма на стык. Для диаметра 10–24 дюймов вычтите 3/4 дюйма на стык трубы. Вычтите 1 1/4″ на каждый стык дымохода DuraBlack. Вычтите 1 1/2″ на стык дымохода DVL. Минимальная высота дымохода на уровне моря для прямого вертикального дымохода составляет от 10 до 15 футов над выпускным отверстием прибора. Для более высоких отметок или использования колен или тройников потребуется примерно на 30-60% больше высоты, чтобы обеспечить достаточную тягу.
• Информацию о кожухе, одобренном UL, см. на странице изделия.
• Будьте пожаробезопасны. Поддерживайте расстояние не менее 2 дюймов до горючих материалов. Соблюдайте местные строительные нормы и правила и обратитесь к сертифицированному специалисту для осмотра дымохода.

Статьи, которые могут вам понравиться…

• Основы дымохода для камина

• Руководство по покупке дымохода

• Руководство по покупке дымохода 90705

  20005

• Руководство по покупателям трубы

• Как понять сбивающие с толку термины каминов

• Как приготовить на деревянной плите

• Как найти правильный подрядчик, чтобы установить свой аппликатор. Правильная крышка дымохода для дымохода

• Руководство по обслуживанию камина своими руками

Вопросы по этому изделию

Наши сертифицированные специалисты NFI бесплатно ответят на все вопросы клиентов!

Задать вопрос

Нужна помощь?

• Related Articles
• Customer Q&A
• Ask the Experts (Free)

Duratech Chimney Pipe Installation Guide

• Fireplace Articles
• Fireplace Insert Articles
• Stove Articles
• Gas Log Articles
• Chimney Articles
• Изделия для каминной полки
• Аксессуары
• Предметы для жизни на открытом воздухе
• Предметы для костровой ямы
• Heater Articles

Categories

• Fireplaces
• Fireplace Inserts
• Stoves
• Gas Logs
• Mantels
• Accessories
• Chimneys & Venting
• Outdoor Living
• Chimney Pipe
• Heaters
• Fire Pits
• Грили
• HVAC
• Выбор по бренду
• Руководства и статьи

Отзывы

Подпишитесь на нашу рассылку

Как установить дровяную печь

• 17 мая 2021 г.

Шаг 1. Установите негорючую напольную подкладку и негорючую защиту стен

Планирование — первый шаг при установке дровяной печи . Сначала вам нужно будет ознакомиться с инструкциями по установке дровяной печи, чтобы определить надлежащую защиту пола. Существует два различных типа защиты пола: защита от угольков типа 1 и тепловая защита типа 2. Для большинства дровяных печей требуется защита пола типа 2, если печь будет размещена на полу из горючих материалов.

После того, как вы выбрали место для печи, вы можете определить размер защиты пола в соответствии с требованиями UL 1482. UL 1482 требует 16-дюймовой защиты пола перед печью и 8-дюймовой защиты с каждой стороны печи. Производитель печи предоставит инструкции по защите пола и толщине необходимого материала. В большинстве случаев подстилка для очага или печная плита являются адекватной защитой пола.

В инструкциях производителя печи по установке указано необходимое расстояние от каждой стороны печи до стены из горючего материала. Защита стен не требуется, если вы находитесь за пределами зазоров. Если вы хотите расположить печь ближе к стене, можно установить подушку для очага. Защитная стенка подушки поставляется с прокладками 1 дюйм, чтобы отделить подушку от стены, обеспечивая вентилируемое пространство между подушкой очага и стеной. Например, негорючая подушка топки 1/2 дюйма с вентилируемым воздухом пространство со всех сторон может обеспечить уменьшение зазора до 66%.

Шаг 2: Вырежьте отверстие в потолке для вентиляции печи в соответствии с размером дымохода

После того, как печь будет установлена, следующим шагом будет вырезать отверстие в потолке для опорной коробки. Когда вы вентилируете дровяную печь через потолок, вам нужно будет перейти от дымохода к изолированной дымоходной трубе класса А перед потолком. Вы можете использовать отвес или лазерный уровень, чтобы выровнять центральную точку выхлопной трубы по потолку. Размер отверстия, вырезанного в потолке, определяется в соответствии с инструкцией по монтажу трубы дымохода.

Шаг 3: Продолжайте вырезать отверстие одинакового размера, пока не дойдете до крыши.

В некоторых случаях труба дымохода должна пройти через несколько уровней дома, прежде чем она выйдет на крышу. Вы можете продолжать использовать лазерный уровень или отвес, чтобы выровнять отверстия, чтобы обеспечить надлежащий зазор для трубы дымохода.

Шаг 4. Удалите всю изоляцию, чтобы вы могли видеть прямо насквозь

Когда вы делаете разрезы в полах и потолках, обязательно отодвиньте изоляцию, чтобы она не соприкасалась с труба дымохода. Изоляция может касаться стенок опорной коробки, противопожарной перегородки и чердачного щита, но не должна касаться трубы дымохода.

Шаг 5: Установите комплект поддержки дымохода, если вы его используете, как на крыше, так и в помещении с печью

На первом потолке вам необходимо установить потолочную опорную коробку, чтобы выдержать вес тяжелая труба. Гаечные ключи для ферм можно установить между потолочной балкой и рамой вокруг потолочной опорной коробки. Потолочная опорная коробка поставляется с несколькими кронштейнами, которые вы можете прикрепить к потолочной балке, и опорной коробкой, чтобы удерживать ее на месте. В большинстве случаев потолочная опорная коробка должна выступать под потолком не менее чем на 3 дюйма для надлежащего зазора для трубы печи. В руководстве по установке дымоходной трубы указано, насколько потолочная опорная коробка должна выступать под потолком.

Если труба дымохода должна проходить через другой этаж дома, вам понадобится противопожарный щит на каждом уровне. Противопожарный экран балки обеспечит правильный зазор трубы дымохода, когда она проходит через балку пола. Если труба дымохода проходит через чердак, вам необходимо установить чердачный изоляционный экран, чтобы предотвратить контакт чего-либо с трубой в чердачном помещении. Если вы не используете изоляционный экран для чердака, вам нужно будет сделать выемку вокруг трубы дымохода на чердаке, чтобы ничего не соприкасалось с трубой дымохода.

Шаг 6: Установка обшивки на крышу

Обшивка на крыше сделает водонепроницаемой трубу дымохода, когда она проходит через крышу. Вы можете использовать лазерный уровень или отвес, чтобы выровнять отверстие, которое нужно вырезать в крыше. Найдите центральную точку отверстия и вырежьте отверстие в крыше с помощью пилы. Для скатных крыш вам нужно будет вырезать отверстие овальной формы, чтобы обеспечить надлежащий зазор для труб дымохода. Для традиционной кровли из гонта вам понадобится длинное лезвие для резки металла для пилы и вырежьте гвозди из-под гонта в верхней половине отверстия, прорезанного в крыше. Это позволит вам вставить оклад под черепицу на верхней половине. Перед тем, как заправить обшивку под черепицу, вам необходимо нанести водостойкий силикон на нижнюю сторону обшивки. Затем вы можете нанести валик силикона по периметру оклада, как только он будет на месте.

Шаг 7: Начните строить дымоход, начиная с крыши в обшивке

Когда все будет готово, можно приступать к сборке секций дымохода. Для дымохода Rock-Vent Class A требуется 3 винта для соединения нескольких секций дымохода вместе. Вам нужно будет подключить универсальный переходник с наружной резьбой к первой секции трубы дымохода. Штыревой конец универсального адаптера будет проходить через потолочную опорную коробку, чтобы вы могли соединить трубу печи с одинарной или двойной стенкой с трубой дымохода. Если труба дымохода очень длинная или проходит через несколько этажей дома, лучше всего начать с потолочной опорной коробки, продвинуться вверх и закончить установку через оклад крыши. Важно стабилизировать трубу дымохода над потолочной опорной коробкой с помощью настенных стоек для длинных участков трубы дымохода. Через каждые 8 ​​футов вертикальной трубы дымохода над потолочной опорной коробкой необходимо установить настенную опору.

Труба дымохода должна быть как минимум на 3 фута выше крыши, а также должна быть на 2 фута выше, чем что-либо на расстоянии 10 футов. Высота дымохода над крышей будет определяться уклоном крыши и поперечным расстоянием от места, где труба дымохода будет проходить через крышу по отношению к вершине. Если труба дымохода проходит через вершину крыши, она должна быть как минимум на 3 фута выше крыши, если в пределах 10 футов нет построек. Если труба будет проходить через крышу с нижней стороны по карнизу, вам необходимо, чтобы труба проходила выше крыши. Например, если у вас есть крыша со скатом 4/12, а поперечное расстояние от прохода через крышу до вершины крыши больше 10 футов, труба должна выступать над крышей на 64 дюйма.

Для расчета умножьте уклон крыши на поперечное расстояние от пика крыши. Шаг 4/12, поперечное расстояние 10 футов до пика составляет 4 x 10 = 40. Верхние 40 дюймов трубы над крышей будут находиться на расстоянии 10 футов по горизонтали от ската крыши. Труба также должна быть на 2 фута выше этой точки. Таким образом, еще 24 дюйма сделают общую высоту дымохода над крышей равной 64 дюймам. Для стабилизации трубы потребуется комплект крепления крыши, если труба дымохода находится на высоте 5 футов или выше над линией крыши. Комплект крепления крыши представляет собой ленту с регулируемыми опорами, которые крепятся к настилу крыши для стабилизации трубы.

Шаг 8: Установка ливневой манжеты и дождевого колпака

Последним шагом над крышей будет установка штормовой манжеты и дождевой крышки дымохода. Штормовой воротник — это то, что оборачивается вокруг трубы и сидит над гидроизоляцией, чтобы изолировать место, где труба проходит через верхнюю часть гидроизоляции крыши. Большинство штормовых муфт имеют механизм хомута для шланга, обеспечивающий плотное прилегание штормовой муфты к трубе. У других штормовых воротников есть язычок, который вы сгибаете, чтобы зафиксировать штормовой воротник. После того, как штормовой воротник будет на месте, вам нужно будет нанести полоску высокотемпературного силикона вокруг трубы и штормового воротника, чтобы обеспечить его водонепроницаемость. Наконец, поместите дождевик на верхнюю часть трубы. Заглушка от дождя будет зажата вокруг трубы дымохода снаружи.

Шаг: 9: Установите трубу печи

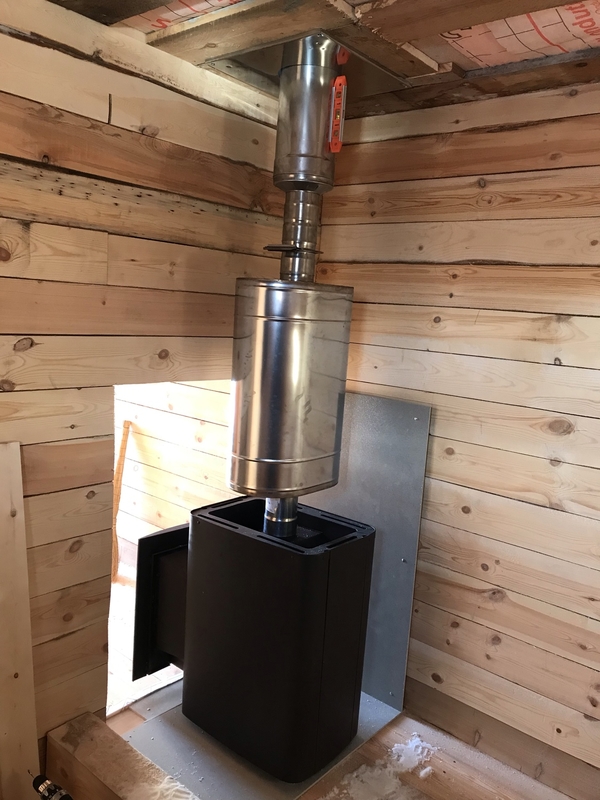

Теперь, когда труба дымохода установлена, следующим шагом будет подсоединение трубы дымохода к печи с помощью одностенной или двустенной черной трубы печи. Ваш выбор будет основываться на зазоре между трубой печи и горючим материалом. Одностенная печная труба требует 18-дюймового зазора от любого горючего материала. Труба печи с двойными стенками требует зазора 6 дюймов. Если вы использовали теплозащитный экран, чтобы расположить печь ближе к стене, вероятно, потребуется труба печи с двойными стенками. Если печь находится далеко от стены, можно использовать одностенную трубу. Одностенные и двустенные трубы имеют аналогичные установки. Охватываемые концы трубы печи всегда должны быть направлены вниз или в сторону печи. Телескопические печные трубы упрощают установку печной трубы и не требуют резки. В некоторых случаях дровяная печь не будет находиться прямо под потолочной опорной коробкой. В этом случае вам потребуются смещающие колена, чтобы переместить трубу в опорную коробку дымохода.

Шаг 10: Установите заслонку

Если вы устанавливаете старую печь без какого-либо контроля тяги, было бы разумно установить заслонку на трубу печи. Заслонка регулирует тягу и продлевает время горения дров. Одностенный клапан устанавливается в трубу печи путем сверления двух отверстий в трубе. Затем вы помещаете заслонку демпфера внутрь трубы и пропускаете стержень заслонки через отверстия в трубе и заслонке заслонки, чтобы зафиксировать ее на месте. Заслонка печной трубы с двойными стенками поставляется предварительно собранной и устанавливается как часть печной трубы. Если у вас более новая печь с рейтингом EPA, заслонка не нужна, так как большинство новых печей имеют встроенное управление заслонкой.

Шаг 11: Зажгите пробный огонь

После того, как все подключено, вы можете зажечь пробный огонь. Если это новая дровяная печь, вам нужно убедиться, что огнеупорные кирпичи и краска должным образом высохли, разжигая 3–4 небольших костра. Зажгите небольшой огонь и дайте ему погаснуть, затем повторите еще 2-3 раза. Тонкое тепло вылечит кирпичи и краску. После небольших пожаров можно будет жечь горячий огонь. Вы можете сразу разжечь хороший огонь, если у вас есть старая печь. Если все работает правильно, при открытии дверцы из передней части дровяной печи не пойдет дым.

Соображения перед установкой дровяной печи

Тип печи:

Лучший тип печи для установки — это новая печь с рейтингом EPA. Современные печи рассчитаны на длительное время горения, чтобы максимизировать теплотворную способность дров. Размер печи является очень важным фактором при выборе печи для покупки. Установка большой печи в маленьком доме, скорее всего, будет обогревать вас за пределами комнаты и создавать много креозота от сжигания небольших костров. Точно так же установка небольшой печи в большом доме, вероятно, не поможет снизить расходы на отопление. Печи с рейтингом EPA предназначены для полной загрузки и глушения после того, как топка нагреется до температуры, обеспечивающей длительное горячее горение. Просмотрите рекомендуемую производителем площадь нагрева и выберите печь в зависимости от размера комнаты, а не дома.

Дровяные печи Osburn — отличный выбор печей. В дровяных печах Osburn используется технология сжигания вторичного воздуха, которая обеспечивает длительное и эффективное горение. Печи с вторичным воздухом не горят так чисто, как каталитические. Однако ими гораздо легче управлять. Одиночное управление воздухом обеспечивает простоту использования. Они предлагают топки всех размеров, а также различные конструкции, от современных печей до более традиционных дровяных печей. Линия печей Osburn предлагает настраиваемые функции, позволяющие адаптировать печь к любому дизайну помещения.

Строительные нормы и правила

При установке дровяной печи в вашем доме важно соблюдать все местные и национальные строительные нормы и правила. Труба дымохода, которая проходит через потолок и крышу, всегда должна соответствовать требованиям UL 103 HT, если иное не указано в инструкциях производителей дровяных печей по установке. При установке дровяной печи никогда не следует использовать ярлыки. Зазоры для печи и трубы дымохода должны всегда сохраняться и, по возможности, увеличиваться.
