Монтаж встраиваемых светильников направленного света своими руками

Обычный встраиваемый точечный светильник

В каждой комнате необходимо грамотно организовать освещение. Общий свет поможет создать уют и теплую атмосферу. Для спокойного чтения или работы необходимо местное освещение. Что касается точечного освещения приборами направленного света, то оно в основном используется для украшения интерьера, подчеркивая отдельные элементы декора. В то же время точечные светильники обеспечивают равномерное освещение всего пространства и отсутствие теней от предметов, что благоприятно влияет на зрение.

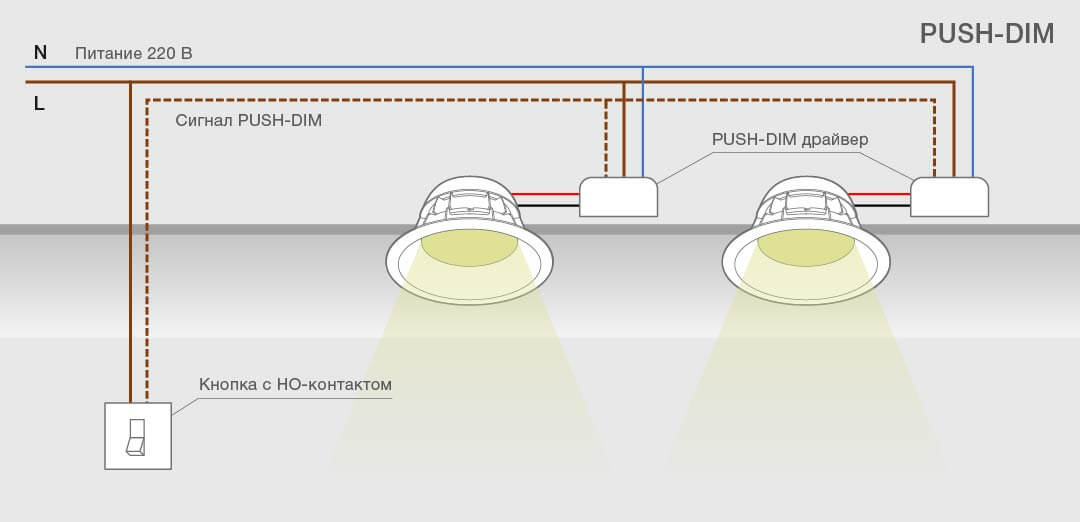

Источники работы точечных светильников

Установка точечных светильников направленного света – относительно несложный электромонтажный процесс, не требующий большого количества времени и специальных знаний. Существует три источника, от которых могут работать точечные светильники. Каждый из них имеет свои плюсы и минусы, в каждом варианте используются определенные марки проводов, способы крепления к потолку, соединения между собой и со светильниками.

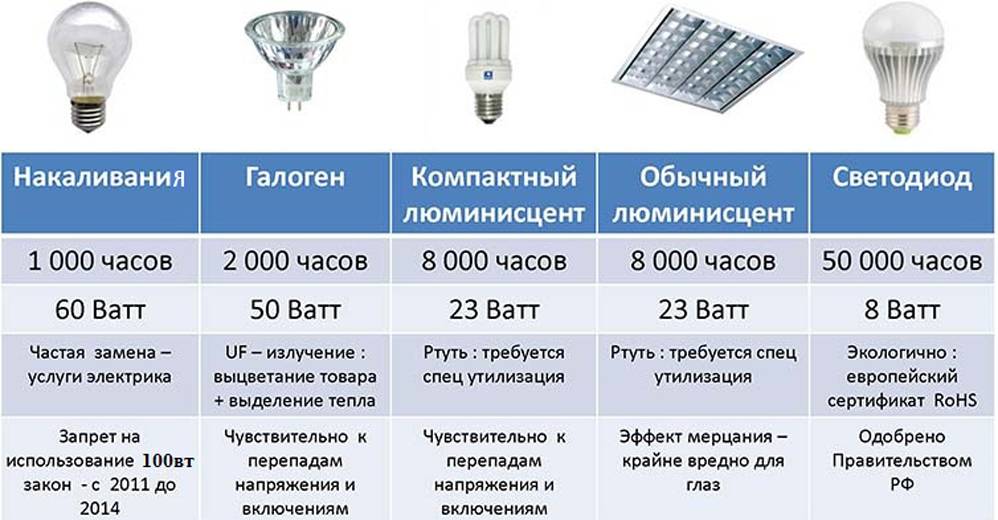

В источниках освещения могут использоваться различные лампы: на 12 В, 220 В, светодиодные. Преимущества галогенных ламп 220 В и G9 заключаются в возможности работы без трансформатора, обеспечении мягкого, приятного света, длительном сроке службы (до 2000 часов). К недостаткам относится низкая светоотдача.

Лампы накаливания 220 В тоже функционируют без трансформатора. Они дают приятный, приближенный к дневному свету. Еще одно их достоинство – низкая цена. Среди минусов можно назвать низкий эффект освещенности и 1000-часовой срок службы.

Галогенные лампы низкого напряжения 12 В дают интенсивный, насыщенный белый свет. Срок их эксплуатации составляет 2000-4000 часов. Эти лампы подключаются в цепь через трансформатор. Данные разновидности являются самыми дорогими.

Выбор ламп и проводов

Перед началом монтажа необходимо учесть, что некоторые материалы, используемые при изготовлении подвесных потолков (ДСП, фанера, натяжные полотна, МДФ, пластиковые панели, некоторые виды гипсокартона), могут быть подвержены горению.

Поэтому монтаж светильников должен проводиться с соблюдением правил противопожарной безопасности. Это значит, что нужно выбирать негорючие, жароустойчивые провода, соединять их между собой надежным методом, а также выбирать для установки в светильники лампы подходящей мощности.

Наиболее простым, надежным, практичным и безопасным вариантом является подключение светильников направленного света с лампами на 220 В. Что касается проводов, то в подвесных потолках они постоянно подвергаются сильному тепловому воздействию, которое должны выдерживать. Иначе может разрушиться изоляция, произойти короткое замыкание и возгорание. С увеличением мощности лампочки, установленной в светильник направленного света, увеличивается тепловая нагрузка на провода. Следовательно, среди огромного количества разновидностей проводов необходимо выбрать те, которые не будут гореть при длительном воздействии высоких температур.

Лучший выбор – провода РКГМ

Такими характеристиками обладают мягкие многожильные медные провода РКГМ. Они имеют 2 изоляционных слоя:

  • внешний – стекловолоконная лакированная обмотка;
  • внутренний – кремнийорганическая резина особой прочности.

Провода РКГМ могут функционировать в температурном режиме от -60 до +80 оС. В связи с этим они подходят даже для бань и саун, для которых характерны температурные перепады и большой нагрев воздуха.

Соединение проводов

Провода соединяются между собой с использованием обжимного ручного пресса и медных или медно-луженых гильз. Вместо пресса можно использовать электромонтажные плоскогубцы или кусачки. Для медных проводов такой способ соединения является идеальным. Конкурировать с ним может только пайка оловом.

Подготовка

Представляем вашему вниманию пошаговую инструкцию по монтажу точечных встраиваемых светильников в потолочный гипсокартонный короб с предварительно проложенной электропроводкой на 220 В. После прочтения инструкции данный процесс покажется вам легким и понятным.

Важно: работа с электричеством грозит опасностью, поэтому перед началом необходимо обесточить квартиру. Ток отключается на распределительном щитке. К использованию допускаются только приборы, соответствующие нормам Евросоюза. Прежде чем приступить к работе, нужно внимательно прочесть прилагающиеся памятки.

Для работы по монтажу встраиваемых светильников направленного света понадобятся следующие инструменты:

  • карандаш;
  • кусачки;
  • рулетка;
  • плоскогубцы;
  • отвертка с изоляцией;
  • щипцы для снятия изоляции;
  • ручная дрель с насадкой-пилой.

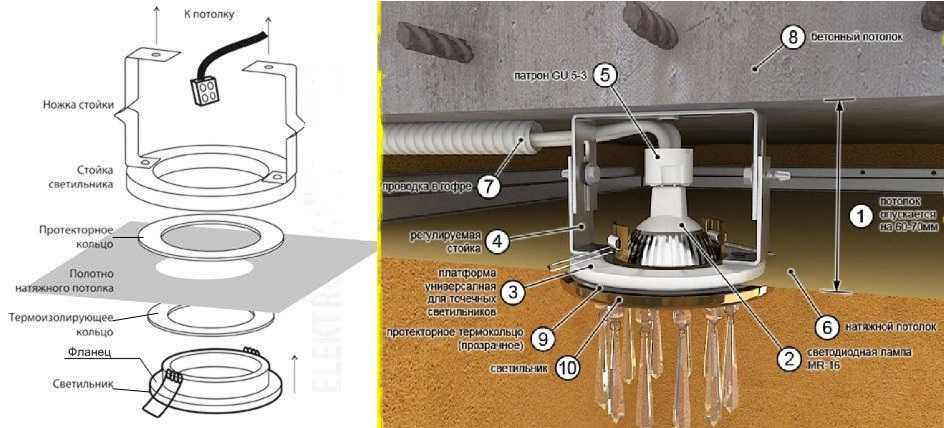

Обычный встраиваемый точечный светильник содержит следующие элементы:

  • корпус с рассеивателем или без него;
  • патрон с проводами для подсоединения;
  • фиксатор лампочки в корпусе;
  • клеммную колодку;
  • лампочку, которую нужно купить отдельно.

Точечный светильник, встраиваемый в потолок, имеет ограниченный угол освещения. Возле самого светильника этот показатель составляет 30 о, а дальше свет начинает рассеиваться. Равномерное распределение света достигается в том случае если световые потоки, исходящие от каждого источника пересекаются. Например, если высота потолка составляет 2,5 м, точечные светильники должны располагаться в 60 см от стен и на расстоянии не более 1 м друг от друга.

Следует иметь в виду, что недостаточное количество источников освещения в комнате способствует образованию неуютных затененных зон, а их избыток увеличивает расход электрической энергии.

Порядок работы

Подготовив необходимые инструменты, изучив конструкцию точечных встраиваемых светильников, тщательно подготовив место установки и проверив наличие электрических кабелей, приступаем непосредственно к монтажу.

Внимание! В целях обеспечения безопасности необходимо соблюдать следующие нормы:

  • высота под потолком – 10 см;
  • расстояние между источником освещения и легковоспламеняющимися материалами – 50 см;
  • расстояние между трансформатором и лампочкой – 20 см.

Монтаж

  1. Отмечаем центр расположения каждого светильника в месте установки.
  2. Устанавливаем в дрель коронку нужного размера и вырезаем в коробе отверстие диаметром 68 мм (этот размер является самым распространенным для точечных светильников). Для этих целей можно также использовать ручную дрель, сверло и кольцевую пилу.
  3. Отключаем электричество в месте монтажа путем перевода рычагов автоматических выключателей в электрощите в состояние «выкл.» (обычно это нижнее положение). Если автоматы не подписаны, определяем нужный опытным путем, попеременно выключая и включая каждый. Также можно воспользоваться индикаторной отверткой.
  4. Достаем из каждого отверстия питающие провода, которые заранее были проложены в коробе по соответствующей схеме, и приступаем непосредственно к подключению.
  5. Крепим провода патрона в клеммной коробке, предварительно определив, какой из них является фазой, какой – нулем, а какой – заземлением.
  6. Аналогичным образом присоединяем и закрепляем с другой стороны клеммной коробки питающие провода.
  7. Устанавливаем корпус точечного светильника. Его надежную фиксацию в потолочном коробе обеспечивают специальные пружинные крепления. Отгибаем их и закрепляем корпус светильника в отверстии.
  8. Вставляем светильник  с отогнутыми креплениями в установочное отверстие. При этом пружинные крепления раскроются, надежно его зафиксировав.
  9. Достаем из ниши патрон, подключенный к проводу питания.
  10. Устанавливаем в патрон лампочку.
  11. Вставляем лампочку в корпус. В паз, находящийся по внутреннему радиусу светильника, устанавливаем фиксирующее кольцо, обеспечивающее надежное крепление лампы.
  12. Аналогично подключаем остальные светильники.
  13. Проверяем работу приборов путем подачи тока (включаем общий выключатель).

Галогенные светильники 220 В устанавливаются аналогичным образом:

  1. К клеммной колодке с одной стороны подключаем провода подвесного потолка, а с другой – светильник.
  2. Прокручиваем патрон в гнезде на четверть оборота.
  3. Вставляем в светильник стопорное пружинное кольцо.

Монтаж галогенных светильников низкого напряжения 12 В

  1. Подключаем провода подвесного потолка к клеммной коробке 220 В.
  2. Подсоединяем патрон лампы к клеммной колодке трансформатора.
  3. Монтируем трансформатор в подвесной потолок с соблюдением необходимого расстояния.
  4. Поворачиваем пружины кверху и вставляем прибор в отверстие.
  5. Вставляем лампу в патрон и фиксируем ее в светильнике.
  6. Вставляем в светильник пружинное стопорное кольцо (если это предусмотрено конструкцией).

Следуя вышеизложенным инструкциям, вы сможете самостоятельно установить точечные встраиваемые светильники любого типа.

Видео

Посмотрите видео о том, как монтировать точечные светильники

Схема подключения галогенных ламп через трансформатор

Опубликовано:

08.2016

Используя галогенные лампы можно создавать множество вариантов дизайнерского освещения многоуровневых потолков. Чтобы увеличить электробезопасность и для экономии электроэнергии используют лампы не на 220 В, а на пониженное напряжение  6 — 24 В. Однако низковольтные галогенки имеют недостаток в сильном нагреве.

С понижением напряжения увеличивается ток потребления этих ламп, что приводит их к сильному нагреванию. В целях пожарной безопасности галогеновые лампы снабжены специальной пожаробезопасной арматурой. Еще один недостаток заключается в использовании трансформаторов для питания низковольтных ламп.

Но хорошие технические характеристики (экономичность, яркость свечения светового потока) имеют большее значение чем перечисленные недостатки. Такую схему подключения точечных светильников можно устанавливать в сыром ванном помещении. Существуют несколько типов галогенных ламп, в зависимости от их профессионального или бытового назначения, это;

— линейный тип галогенок;

— лампы консульной конструкции;

— лампы с отражателем;

— лампы для бытового пользования.

Галогенные лампы могут быть предназначены для напряжения 220 В или быть рассчитаны на низковольтное напряжение. Для низковольтных ламп требуется установка трансформаторов пониженного напряжения. Схема подключения галогенных ламп очень проста. Подключение через трансформатор проводится со стороны 220 В и со стороны низкого напряжения.

Схема подключения каждой галогенной лампы через свой трансформатор

Все подключения делаются в распределительной коробке, чтобы была возможность быстро устранить неисправность. Как обычно при подключении выключателей, с распределительной коробки к выключателю подводится фаза. Фазовый проводник от выключателя соединяется с проводником идущим на клемму фазы L трансформатора.

Также нулевой провод клеммы N трансформатора соединяется с нулем в распределительном коробе. Соединение проводов в распределительном коробе может быть сделано клеммниками  Wago, пайкой или опрессовкой — удобным для вас способом, но с соблюдением требований к соединению проводов. От трансформатора галогенные лампы подсоединяются через клеммники. Длина проводника к одной лампе не должна быть свыше 2 метров.

Схема подключения паралельно трех галогенных ламп через трансформатор

Это необходимо, чтобы не ограничивать ток ламп сопротивлением провода, и не допустить снижение яркости галогеновой лампы. Если необходимо установить светильник на большую длину, нужно соответственно увеличивать сечение жил проводов. Для удобного доступа при устранении неисправностей, на потолках устанавливают люки рядом с трансформатором. Трансформатор также не рекомендуется располагать вблизи отопительных систем.

При выборе мощности трансформатора суммируются все мощности ламп, затем определяют максимальную мощность трансформатора с запасом 15%. Если мощность трансформатора превышает 200 Вт, тогда необходимо приобретать два трансформатора с более низкой мощностью.

Схема подключения точечных галогенных ламп через двухклавишный выключатель и трансформатор

Разбивка освещения на несколько групп с пониженной мощностью трансформаторов позволяет уменьшить токовую нагрузку на проводники и снизить температуру трансформатора, что увеличивает его срок службы. В этом случае при отказе одного трансформатора остальные будут нормально функционировать. Для контроля за перегрузкой, в схему подключения галогенных ламп устанавливают автоматический выключатель.





Помогла вам статья?

Как заменить двухцокольную галогенную лампу

Двухцокольная галогенная лампа имеет цоколь R7S. Это длинные лампочки, которые обычно используются в настенных светильниках, торшерах и садовых прожекторах.

Они доступны в размерах 78 или 118 мм и мощностью от 100 Вт до 500 Вт, хотя последняя действительно используется только на открытом воздухе в прожекторах. Эти лампы, как правило, служат не менее 3000 часов использования.

Они известны как двухцокольные лампы, так как имеют 2 подпружиненных контактных точки, которые удерживают лампу на месте. Этот механизм делает замену лампочки легкой. Луковицы, как правило, имеют форму T3, что означает, что они имеют диаметр ⅜ дюйма.

Их также можно найти в формах T5 (диаметр ⅝ дюйма), T8 (диаметр 1 дюйм) и T12 (диаметр 1 ½ дюйма). Они также известны как лампы J- и T-типа. Они больше всего подходят для закрытых светильников.

Как работают галогенные лампочки?

Электрический ток проходит через лампочку и нагревает тонкую проволоку накаливания внутри. Испускаемый свет яркий и белый, что означает, что они очень хорошо освещают.

Галогенные лампочки заполнены специальным газообразным галогеном, таким как бром, и инертным газом. Инертный газ подавляет испарение вольфрамовой нити.

Одновременно газообразный галоген уменьшает количество вольфрама, покрывающего внутренние стороны лампы. Вместо этого вольфрам осаждается обратно на нить накала, что означает, что лампы имеют гораздо более длительный срок службы и более энергоэффективны.

Какие меры предосторожности следует соблюдать при замене галогенной лампы?

Сначала необходимо отключить питание лампы или вынуть вилку из розетки. Если вы оставите питание включенным, это может привести к поражению электрическим током или другим травмам.

Дайте ему полностью остыть, прежде чем даже пытаться приблизиться к свету. Вы должны подождать не менее 10 минут, прежде чем быстро коснуться лампочки, чтобы проверить температуру. Если вам нужно отсоединить лампочку от металлических штырей, вы должны подождать не менее 20 минут, чтобы металл достаточно остыл.

Если в вашем светильнике имеются теплозащитные экраны или защитные покрытия, мы рекомендуем сфотографировать их перед снятием. Это гарантирует, что вы знаете, где они расположены, и не замените их в неправильных местах.

Не рекомендуется прикасаться голыми пальцами к внешней стороне галогенной лампочки. Внешний корпус сделан из кварца, а не из стандартного стекла, чтобы гарантировать, что он может выдерживать более высокие температуры при включении света.

Масла и соли, которые естественным образом присутствуют на поверхности ваших пальцев, могут повредить корпус лампы. Они могут заставить тепло концентрироваться в определенных местах, что может привести к преждевременному разрушению или поломке лампочки. Мы советуем использовать бумажное полотенце или перчатку, чтобы обращаться с лампочкой.

При откручивании лампочки держите ее осторожно, но крепко, чтобы не треснуть и не разбить тонкий стеклянный корпус. Если вы обеспокоены, мы рекомендуем использовать перчатки или ткань для дополнительной защиты рук. Отвинтите лампочку против часовой стрелки, если это винтовой фитинг.

Если это байонетное соединение, вставьте конец внутрь и поверните. Если вы чувствуете, что вам нужно приложить много усилий, чтобы изменить положение лампочки, мы не рекомендуем продолжать. Вместо этого обратитесь за помощью к квалифицированному электрику.

При утилизации галогенных ламп обязательно заверните их в несколько слоев старой газеты. Это означает, что если они разобьются, вы и окружающие с меньшей вероятностью пострадаете. Мы рекомендуем связаться с вашим местным городом, чтобы узнать, можете ли вы переработать или утилизировать свои лампочки вместе с остальным мусором.

Как очистить галогенную лампу после прикосновения к ней?

Вы должны найти чистую безворсовую ткань, а также небольшую миску медицинского спирта или денатурата.

Окуните тряпку в жидкость и протрите ею грязную часть лампочки.

Возьмите вторую сухую ткань и протрите ей влагу с внешней стороны лампочки. Лампа должна быть полностью сухой, прежде чем вы снова вставите ее в светильник.

Как заменить двухцокольную галогенную лампу?

Проблема, с которой обычно сталкиваются при замене двухцокольной лампы, заключается в невозможности перемещения патрона. Обратите внимание на пружины с обеих сторон лампы.

Ваш первый шаг — вынуть стекло из светильника, прежде чем пытаться дотронуться до лампочки или передвинуть ее. Возьмите плоскую отвертку и осторожно постучите ею по одной стороне лампочки.

Нажмите на пружину с помощью головки отвертки. Делая это, осторожно и медленно вытяните одну сторону лампочки.

Повторите этот процесс с другой стороны лампочки. Выньте вторую сторону лампочки и полностью снимите ее с приспособления.

Вам нужно будет проверить размер и характеристики старой лампы, чтобы убедиться, что новая подойдет. Обратите внимание на номер после буквы T и убедитесь, что ваша новая лампа подходит.

При установке сменной лампы сначала прикрепите одну сторону, а затем вставьте другую. Включите свет, чтобы проверить, горит ли лампочка. Как только вы убедитесь, что он работает, снова прикрепите стекло. Проверьте еще раз, и все готово.

Почему моя галогенная лампа продолжает перегорать?

Это может быть связано с тем, что вы покупаете лампы низкого качества, в которых нить накаливания намного тоньше и перегорает быстрее. Это может быть из-за того, что ваша лампочка намокла или к ней прикоснулись пальцы.

Это может быть просто из-за того, что свет оставался включенным в течение длительного периода времени, что привело к его перегреву.

Установка галогенных фар

| Практическое руководство — покраска и кузов

Простые шаги по установке галогенных фар

Часто легко не заметить такую ​​простую вещь, как фары вашего винтажного Мустанга. Если они есть в вашем местном магазине запчастей, ваши варианты обычно ограничиваются стандартной 7-дюймовой галогенной лампой GE или Sylvania (просто упомянем некоторые из наиболее распространенных брендов, которые мы видели на полке). После установки и выравнивания о них не задумываются до тех пор, пока другой водитель не сообщит вам, что один из ваших огней не горит. Потом в магазин за заменой. Большинство из нас просто заменяет неисправную лампу, но для оптимального вождения в ночное время вы всегда должны заменять лампы парами. Спорим, ты этого не знал, а?

4 Для измерения B вам необходимо найти расстояние от той же осевой линии фары до осевой линии автомобиля. Не наклоняйте линейку от центральной линии к фаре. Размер нашего Мустанга 66 года был 29 дюймов. Для Мустангов 69 года с внутренним дальним светом повторите ту же операцию измерения для ламп дальнего света.

Для тех, кто ищет максимальную точность и детализацию, но все еще ездит на своих винтажных Мустангах, было бы здорово иметь правильно выглядящую фару, но с яркой галогенной лампой, не так ли? Видимо, наш хороший друг Скотт Дрейк тоже так думал и задался целью построить новый винтажный 7-дюймовый круглый стеклянный фонарь Mustang с должным внешним видом и надписями с современной подсветкой. В любое время, когда вы можете пролить больше света на дорогу (с правильным рисунком луча и правильно направленным), вы сможете увидеть дорожные опасности, пешеходов, дорожные знаки и многое другое гораздо раньше и четче. Для тех из нас, у кого старые, усталые глаза, это, безусловно, хорошая идея. Тот факт, что на лампах есть правильный шрифт FoMoCo и другие детали, характерные для конкурса, безусловно, не повредит и в следующий раз, когда вы попадете на выставочную площадку.

7 При ближайшем рассмотрении вы можете легко увидеть четкие детали сценария FoMoCo в центре,

В разговоре с Мори Райли, координатором проекта по исследованиям и разработкам Drake Automotive Group, он смог дать нам подробнейшую информацию о новые фары Drake (PN C0DZ-13007-A). «Это галогены на 70-90 000 кандел в герметичном 7-дюймовом стеклянном корпусе». Райли объяснила. Линза разработана для оптимального рассеивания света и поставляется с выпуклым логотипом FoMoCo, который используется на оригинальных лампах Ford, и является частью восстановления, лицензированной Ford. Нам удалось заполучить пару новых фар (судя по упаковочным коробкам, мы держим пари, что это предсерийные образцы) для установки.

Прежде чем приступить к этому проекту, вы, возможно, захотите иметь под рукой новые винты. Для модели 67-68 годов снимается только маленькое декоративное кольцо вокруг лампочки. В более поздних автомобилях обычно не использовались лампы со сценарием FoMoCo, но вы все равно можете использовать эти инструкции для проверки и регулировки фар.

Конечно, каждый раз, когда вы заменяете налобный фонарь, вы должны уделить время проверке и регулировке выравнивания/направления фонаря, поэтому мы также проведем наших читателей через этот процесс. Райли ожидает поставку своей первой партии новых галогенных ламп FoMoCo задолго до того, как эта статья появится в газетных киосках, так что ваш любимый дилер Drake уже приготовит их для вас к тому времени, когда вы будете это читать.

11 После удаления галогенов GE мы можем более точно сравнить их с галогеном Скотта Дрейка FoMoCo. В то время как рисунок стеклянной канавки на части Drake отличается (выглядит более правильным), самая большая проблема, которую мы имеем с налобным фонарем GE, — это большая надпись «HALOGEN» прямо посередине колбы. Мы не хотим это афишировать.

В этом руководстве мы заменяем галогенную лампу (желательно старую) новой галогеновой лампой, но все же заметили заметное улучшение освещения. Однако, если вы в настоящее время используете старинную вольфрамовую лампочку, возможно, пытаясь сохранить свой Мустанг как можно более правильным, то разница между вольфрамовой лампочкой и более современной галогенной лампой будет еще более существенной. Просто взгляните на эту фотографию, которую нам предоставил Мори Райли из Drake Automotive Group. Это новейший проект Дрейка, GT 39 67 года.0 / четырехступенчатый кабриолет «выживший», который был показан на выставке SEMA 2011 года в состоянии «как найдено». Со стороны водителя — новый галогенный фонарь Drake FoMoCo, а со стороны пассажира — вольфрам в оригинальном стиле. Лампа Drake на 40 процентов ярче, чем вольфрамовая, что является огромной разницей, когда приходит время ехать домой с автосалона или ночного круиза.

13 Когда стало достаточно темно, чтобы увидеть световой узор на стене/двери, стало очевидно, что фара со стороны водителя была немного высоко, хотя и по центру, а фара пассажира была слишком низко и слишком далеко, чтобы право.
