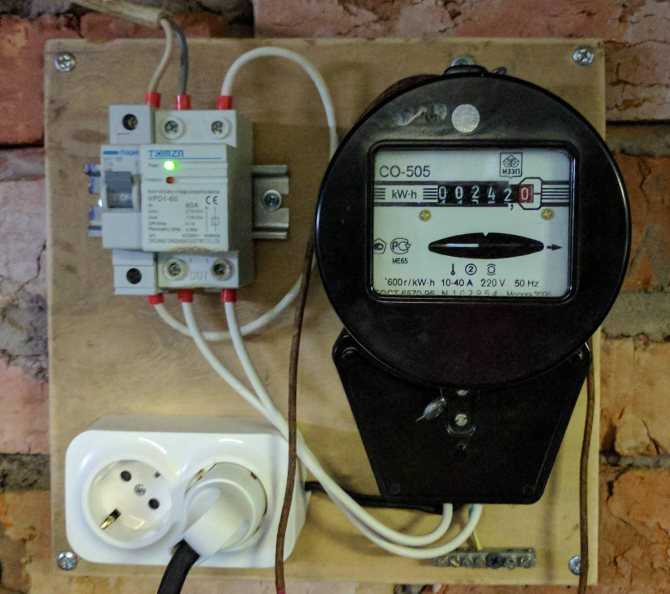

Установка и подключение счетчика электроэнергии в щиток

Чтобы подключить однофазный счетчик электроэнергии, не обязательно вызывать квалифицированного мастера. При наличии схемы подключения и небольших навыков работы с проводкой можно самостоятельно проделать эту работу. После чего необходимо вызвать представителя электроснабжающей организаций для приемки, опломбировки и постановки электросчётчика на учёт.

Устройство счетчика электроэнергии

За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.

В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.

Как установить электросчетчик в квартире

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

автоматические выключатели
УЗО (устройства защитного отключения)
дифференциальные автоматы
различные переходные клеммы и нулевые шины
ограничители напряжения
индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Бокс используемый в примере, навесного исполнения, рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка — металлическая пластина, на которую монтируется модульное оборудование.

Бокс состоит из двух основных частей:

наружная — защитная крышка с дверкой
внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.

Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого необходимо открутить 4 винта крепления наружной крышки.

Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.

И нулевая шина.

Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.

В зависимости от материала стены, используем необходимые крепления, дюбеля по бетону или саморезы по дереву.

Установка электросчетчика и модульного оборудования

Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:

1. Защита электросчетчика

от короткого замыкания,
от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик,
возможность выполнить работы по замене, обслуживанию счетчика

2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)

При необходимости, вы можете более подробно почитать про бытовые автоматические выключатели.

В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Ну что же, с пломбировкой мы разобрались, вернемся к установке электросчетчика.

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

Более подробно, о подключении автоматического выключателя, можно почитать в соответствующей инструкции.

Следующим этапом, идет установка счетчика электроэнергии.

На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.

Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.

Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.

Подключение электросчетчика

Первым делом, проведем подготовку счетчика к подключению. Для этого, откручиваем пломбировочный винт, расположенный в центре нижней крышки счетчика.

Снимаем защитную крышку. Как правило, на ее задней части, завод изготовитель, всегда размещает схему подключения электросчетчика.

Контакты модульного электрооборудования

Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.

Контакты счетчика электроэнергии

На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.

Первый контакт, предназначен для подключения подходящей, питающей фазы.

Второй, для подключения отходящей фазы.

Третий, для подключения подходящего, питающего нулевого провода.

Четвертый, для отходящего нулевого провода.

Контакты автоматических выключателей

Начнем, с вводного автомата. Верхний ряд контактов, предназначен для подключения проводов питающих квартиру .

Нижний ряд, для подключения отходящих проводов, в нашем случае, они будут отходить на счетчик.

Теперь, переходим к отходящим однополюсным автоматам. На их верхние контакты, подается фаза со счетчика.

Нижние контакты, предназначены для подключения отходящих по направлениям, фазных жил проводов.

С контактами разобрались. Теоретические знания, как подключить счетчик электроэнергии, получены. Теперь, применим их на практике.

Подключение электросчетчика и защитного электрооборудования

Первым делом, подключаем автоматический выключатель. На его верхние контакты, заводим жилы питающего провода. В один контакт, фазный провод, в другой нулевой. При необходимости, подробно, о подключение двухполюсного автоматического выключателя, можно почитать в соответствующей статье.

В нашем примере, питающий провод имеет следующую расцветку жил, синяя и коричневая. Синим, будет ноль, коричневой фаза. Как видно на картинке, фазная жила подключена на левый верхний контакт автоматического выключателя, нулевая на правый верхний.

Внимание! Если на вашем питающем проводе, присутствует напряжение, то перед началом выполнения электромонтажных работ, по подключению автоматического выключателя, подачу электричества необходимо отключить.

После чего, в обязательном порядке, убедиться в его отсутствии, используя указатель напряжения, или мультиметр. И только после этого, приступать к работе.

После того, как питающий провод, подсоединен к устройству защиты, переходим к подключению счетчика.

Теперь, мы будем работать с отходящими, нижними контактами автоматического выключателя. В левый контакт, подключаем фазу, в правый ноль. Все, как на верхних контактах.

Для подключения счетчика, лучше всего использовать провод одного сечения с питающим, то есть, если у питающего провода сечение каждой из жил 6 квадрат, то для подключения счетчика, применяем тоже 6 квадрат. Максимальное сечение, на которое рассчитаны клеммы электросчетчика, 25 квадрат, но здесь следует отметить, что максимальный ток, на который электросчетчик рассчитан, равен 50-60 Ампер (в зависимости от марки электросчетчика), это 10-12 Киловатт. Отсюда следует, что разумным сечением жилы провода, используемого для подключения счетчика, стоит считать, медный провод, сечением 10-16 квадрат или алюминиевый провод, сечением 16-25 квадрат.

Соответственно, и защитное устройство, должно быть номиналом меньше предельной пропускной способности счетчика, то есть, если счетчик рассчитан на 50-60 Ампер, то автомат следует ставить, номиналом, не более 40-50 Ампер.

Как правило, если мощность превышает 7-10 кВт, сетевые организации, что бы усреднить межфазную нагрузку на линии, выдают технические условия, уже не на 220 Вольт, а на 380 Вольт. В этом случае, для установки потребуется трехфазный счетчик электроэнергии, который имеет совершенно иную схему подключения.

Что бы не покупать лишнего, можно рассчитать необходимое сечение жил, которое потребуется для каждого конкретного случая. Точкой отсчета, будет номинал вводного автоматического выключателя. При наличии этих данных, высчитываем необходимое сечение провода, для изготовления соединительных перемычек внутри бокса, используя таблицу сечения медных проводов по длительно допустимому току (ПУЭ таблица 1.3.4), представленной в статье расчет сечения провода. Или, таблицу ПУЭ 1.

3.5, для алюминиевых проводов.

Выбрав нужное сечение, делаем перемычку, между фазным контактом автомата и первым контактом электросчетчика. В качестве перемычек, как правило, применяются провода двух марок:

ПВ 1 — одножильный жесткий провод
ПВ 3 — многожильный гибкий провод

В нашем примере, используется провод марки ПВ 1, его выбор обусловлен максимальной простотой в обращении. Если говорить, о проводе марки ПВ 3, то он так же, может применяться в качестве перемычек, но здесь, следует отметить, что выполнение соединений данным проводом, имеет свои особенности. Так, чтобы получить от многожильного провода максимально качественный контакт, на кончиках зачищенных жил необходимо использовать специальные гильзы или пайку оловом.

С проводами разобрались. Теперь, подготавливаем перемычку к подключению, снимаем необходимое количество изоляции, вставляем жилы в контакты, а затем хорошо протягиваем контактные винты отверткой, сначала крестовой, затем, контрольно, плоской.

Выполняя данную операцию, стоит обратить внимание на следующие моменты:

Нужно проследить, чтобы изоляция провода не попала в контактный прижим. Пластиной, должен прижаться только проводник (медь, алюминий).
Голая часть жилы, не должна сильно торчать из контакта. Это требование сетевых организаций к пломбируемым элементам. После пломбировки, у вас не должно быть возможности подключиться «по левому».

Затягивая контактные винты на счетчике, сначала, протягиваем верхний винт. Затем, нижний.

Повторяем данное действие несколько раз, пока винты не перестанут тянуться. После чего, проверяем фиксацию провода в зажиме руками, потянув его вниз, влево, вправо. Качаться и шататься он не должен.

Теперь, подключаем нулевой провод. Для этого, изготавливаем перемычку, с правого нижнего контакта двухполюсного автоматического выключателя, до третьего контакта счетчика. Зачищаем, подключаем, хорошо протягиваем контактные винты.

Здесь, стоит отметить, провода не должны друг драга касаться, обязательно делаем зазор.

Далее, переходим к отходящим со счетчика проводам. Первым, подключим фазный провод. Делаем перемычку, со второго контакта электросчетчика, до верхнего контакта отходящего однополюсного автомата. Зачищаем концы провода ПВ1 и подключаем. После чего, контакты счетчика протягиваем и проверяем, а верхний контакт отходящего однополюсного автомата пока только наживляем.

Теперь, нужно распределить приходящую со счетчика фазу, между всеми отходящими по направлениям однополюсными автоматами. Для этого, делаем перемычки из провода ПВ1, либо, используем готовую, заводскую перемычку, однофазную соединительную гребенку. Данная гребенка, представляет собой медную шину , на которой на равном расстоянии друг от друга расположены зубчики. Их расположение соответствует контактным отверстиям установленных на рейку автоматов. Они подключаются в верхние контакты однополюсных автоматических выключателей, соединяя все автоматы меду собой и распределяя между ним фазу. Сверху, шинка закрыта пластиковым чехлом, который служит изоляцией фазной гребенки.

Применение данной гребенки, очень значительно упрощает монтаж.

В нашем примере, используется перемычка изготовленная из провода ПВ1.

После подготовки концов перемычки к подключению, одну ее сторону вставляем в верхний контакт первого автомата, другую, в верхний контакт второго. Так как, в нашем примере автомата всего два, распределение фазы на этом завершено. Но если, к примеру, автоматов было бы не 2, а 10 или 20, то фазу нужно было бы подать на каждый из них, изготовив соответствующие количество перемычек.

Переходим к последнему, свободному контакту электросчетчика. Это контакт отходящего нуля. Изготавливаем соответствующей длинны и конфигурации перемычку, соединяющую четвертый контакт электросчетчика и нулевую шину.

Нулевая шина, как правило, всегда идет в комплекте с пластиковым боксом, в зависимости от производителя бокса она может иметь различную длину и конфигурацию, но во всех случаях она всегда выполняет одну и туже функцию, распределение нуля по отходящим направлениям. У бокса, приведенном в нашем примере, она выглядит вот так.

Устанавливаем нулевую шину в бокс. Далее, отмеряем и изготавливаем перемычку, от четверного контакта, до нулевой шинки. Зачищаем концы, подключаем их в контактные отверстия.

Протягиваем винты и проверяем надежность фиксации провода.

Схема подключения электросчетчика собрана полностью и готова к работе.

Осталось подключить только отходящие по направлениям и группам провода (на свет, розетки, на стиральную машину, кондиционер, водонагреватель или другое электрооборудование), фазные жилы сажаем на нижние контакты однополюсных автоматических выключателей.

А нулевые жилы, на нулевую шинку. Желательно подключать, по одному проводу в каждый контакт, максимум два. После подключения счетчика электроэнергии , необходимо обязательно проверить надежность фиксации нулевых жил в контакте.

Последним штрихом, одеваем защитную крышку на электросчетчик, предварительно прорезав ножом отверстия на ее нижней части под провода и закручиваем пломбировочный винт.
