Установка однофазного электросчетчика своими руками – Схема подключение электросчетчика пошаговая фото инструкция

Содержание

Подключение однофазного электросчетчика своими руками – Свой дом мечты

Для регулировки и своевременного подсчета электроэнергии в начале 19 века стали использовать индивидуальные системы учета. Как правило, на больших предприятиях и частных участках, при подписании договора на получение электричества, без данного прибора не обойтись.

Подключение однофазного электросчетчика для учета израсходованной электроэнергии требует определенных знаний, которые помогут правильно подключить прибор к единой сети электроснабжения.

Виды однофазных счетчиков

Счетчик однофазный

Сегодня счетчики подразделяются на несколько типов измерения электромагнитных величин. Первое, что можно выделить: все устройства, подключающиеся напрямую в систему электропитания с использованием трансформаторного и автоматического переключателя, могут использоваться в бытовом и промышленном электроснабжении.

Группу «электросчетчик однофазный» можно разделить на две подгруппы.

  • Однотарифный.
  • Многотарифный.

Однотарифные устройства используются для учета потребляемого тока в двухпроводных сетях переменного напряжения. Помимо этого, при наличии специальной программы, они самостоятельно передают по линиям связи информативные данные на диспетчерский пункт информационно-измерительного компьютера. Но, как правило, этой опцией никто не пользуется.

Многотарифные аппараты ведут учет потребленной энергии при помощи специально настроенной программы. Устанавливается она индивидуально и зависит от области и региона использования. В некоторых областях возможно установить до 48 тарифов на одно устройство.

Рассмотрим несколько вариантов:

  • Двухтарифный – оплата начисляется в период пиковой и полупиковой активности. С 7.00 до 23.00 идет обычный тариф, который в некоторых случаях может оказаться дороже, чем у однотарифных устройств. Более выгодное время считается с 23.00 до 7.00, как правило, в это время тариф сокращается на 50 – 60 %, лучше узнать у обслуживающей организации.
  • Трехтарифный – в этом случае оплата начисляется по трем тарифам, с 7.00 до 10.00 и 17.00 до 21.00. Пиковое время считается с 10.00 до 17.00 и 21. до 23.00 в это время можно экономить, но, как правило, в обычное время стоимость электричества у таких устройств намного выше, чем у всех остальных.

Виды конструкций электросчетчиков

Изначально аппараты подразделялись на три категории:

  1. Индукционные.
  2. Гибридные.
  3. Электронные.

Индукционные приборы – самый дешевый и качественный вид устройств электроучета. Но в последнее время из-за нескольких конструкционных недостатков (отсутствие дистанционного управления, высокая погрешность учета и однотарифность) снимаются с производства и заменяются на электронные.

Гибридные устройства – можно встретить на производственных предприятиях. Используют механизм индукционного и электронного типа, который вычисляет объем потребленной энергии механическим путем. Они неустойчивы и постепенно выходят из обихода, как несовременные.

Цифровые (электронные) приборы – самый распространенный и точный тип счетчиков. Они на порядок дороже, но требуют минимум знаний для их установки. Срок поверки составляет 16 лет, наивысший класс точности – №1.

Благодаря таким аппаратам возможен учет электроэнергии по нескольким тарифам, которые зависят от времени суток и погоды. Они более универсальны в монтаже и имеют наименьший уровень погрешности.

Кроме этого, с помощью дополнительной оснастки, монтаж электросчетчика можно совместить с установкой дистанционной программы для отправки сведений в местный пункт приема показаний.

Работа электронного электросчетчика выглядит следующим образом:

  • Переменный ток воздействует на твердотельные электроны элемента.
  • Создаются выходные импульсы, количество которых ровняется величине израсходованной на данный момент энергии, а значение выводится на электронный дисплей.

Необходимые комплектующие

Счетчик

После покупки электросчетчика следует уделить внимание дополнительной оснастке, без которой установка будет невозможна. Это могут быть щитки, в которых уже есть все необходимое, но если такового нет, следует приобрести следующие элементы для монтажа:

  • Счетчик.
  • Щиток – бокс деревянного, металлического или пластмассового исполнения, в котором есть специальные крепления для установки оснастки.
  • Переключатели и автоматы. Для домашних целей рекомендуется использовать одноклавишный 25- или 30-амперный автомат.
  • Металлические планки для монтажа. Чаще всего их называют – дин-рейка (металлическая пластина с перфорированной поверхностью, чаще всего встречается в оцинкованном виде).
  • Нулевая шина. Обычно используется медная пластина на 6-9 клемм. Встречается прямого и изогнутого исполнения, все будет зависеть от формы бокса. Для многотарифных счетчиков рекомендуется использовать пластину на 10 клемм.
  • Кабель. Для дома желательно использовать трехжильный, одна жила уйдет на заземляющий контакт. Установка электросчетчика на улице или в гараже может потребовать дополнительной изоляции выходящих контактов, поэтому рекомендуется дополнительно приобрести кабель-канал или термоизоляцию.
  • Саморезы или универсальные шурупы. Идеально подойдут саморезы типа г/д или г/м с параметрами 3,5*16, или 4,0*20.

При установке счетчика на улице рекомендуется использовать кабель – КГ или КГхл. Главным его отличием от других видов является высокая устойчивость к резкому перепаду температур. Обычные марки кабелей АВВГ и ВВГ при отрицательной температуре теряют свою эластичность и ломаются, что может привести к короткому замыканию и выходу из строя всей электрической сети.

Рекомендуемое сечение и количество жил – 2*2,5 или 3*2,5 при использовании заземления.

Уличный щит для электросчетчика

Не всегда установка электросчетчика требуется в квартире или в доме. В некоторых случаях он ставится в подъезде, а то и вовсе на улице. Уличная установка требует особого подхода и дополнительной защиты. С этим легко справится бокс, в который могут быть помещены все основные модули.

Все боксы имеют определенные характеристики. Ваш выбор будет зависеть от способа и места установки.

Рассмотрим самые распространенные:

  • Способ монтажа. Встраиваемый или навесной.
  • Количество отсеков для модулей: от 3 до 48.
  • Несколько вариантов защиты: IP31 и IP54. Какая степень подойдет для вашего случая лучше всего спросить у продавца-консультанта.
  • Закрытого или открытого типа. Ящик иногда оснащается окошком для легкого просмотра показаний.
  • Форма крепления счетчика. Есть три разновидности: однофазная, трехфазная, гибридная.
  • Материал. Самым популярным и надежным считается металлический щит для электросчетчика.

Подключение прибора в щитке должно выглядеть примерно так:

  • После приобретения всей оснастки необходимо провести предварительный замер и раскладку всего оборудования в боксе. Это делается для того, чтобы в момент монтажа не возникли дополнительные проблемы с нехваткой места. Основная компактность уличного щитка заключается в следующем: устройства раскладываются таким образом, чтобы в дальнейшем было достаточно места для его обслуживания.
  • Первой желательно установить дин-рейку и уже потом крепить все остальные элементы.
  • Автоматы и устройство учета электроэнергии крепятся на рейку с помощью специального крепления с защелкой.
  • В последнюю очередь наступает очередь разводки проводов.

Дальше рассмотрим вопрос, как собственноручно подключить электросчетчик на домашнем участке?

Как правильно подключить

Однофазные счетчики подключаются к единой системе электроснабжения помещения. Без наличия этого устройства запрещается использование электро-потребляющих приборов. Для защиты всей сети, перед счетчиком рекомендуется устанавливать вводный автомат, который позволит обесточить сеть без отключения подводящей линии.

После электросчетчика также рекомендуется установить автоматический переключатель, он защитит отводящую сеть от короткого замыкания, которое может вывести прибор из строя.

Подключение однофазного электросчетчика своими руками

Монтаж устройства необходимо проводить после изучения всевозможных схем подключения. Индивидуальная схема подключения конкретно вашего счетчика располагается под клеммной крышкой, всего у него – 4 крепления для проводов.

  • Вход фазы.
  • Выход фазы.
  • Вход нулевого кабеля.
  • Выход нулевого кабеля.

Подключение однофазного электросчетчика своими руками

Верхняя схема дает ответ на вопрос, как правильно подключить электросчетчик в квартире. Здесь наглядно показано, что для лучшего контакта, провода питания вводного автомата необходимо зачистить на 1,5 см и подключить к 1 и 3 креплению на счетчике, выводящие контакты следует подключать только к 2 и 4 клемме.

Схема

По этой схеме можно подключить большую часть современных аппаратов учета электроэнергии. Стоит обратить внимание, что данная схема содержит телеметрический выход, такая система используется в торговых павильонах, загородных домах и гаражах. Она позволяет снять показания с помощью специальной программы, и если показания на табло не сойдутся с системным расчетом, может быть выписан крупный штраф.

small-house.ru

Как подключить однофазный счетчик электроэнергии (видео)


Как подключить счетчик самостоятельно? Данным вопросом задается практически каждый человек, решивший установить однотарифный или двухтарифный (многотарифный) прибор учета электроэнергии. Если под рукой будет находиться схема его монтажа и подключения, в мельчайших деталях описывающая весь процесс, то никаких специальных знаний и навыков не потребуется.

ОГЛАВЛЕНИЕ

  • Подготовительный этап
  • Установка бокса
  • Монтаж счетчика и сопутствующего модульных элементов
  • Установка
    • Контакты модульной системы
    • Контакты счетчика электроэнергии
    • Контакты выключателя, функционирующего в автоматическом режиме
  • Введение в строй электросчетчика и защитных элементов

Подготовительный этап

Все существующие сегодня приборы учета электроэнергии можно разделить на несколько групп:

  1. Механические и электронные.
  2. Однотарифные и двухтарифные (многотарифные).

Схема подключения счетчика своими руками абсолютно идентична и не зависит от типа прибора – механический или электрический, однотарифный или двухтарифный.

Сегодня большинство счетчиков электроэнергии относятся к числу модульных устройств, т.е. их размещение требует монтажа специальной рейки. Все приборы данного типа устанавливаются в боксы, для создания которых применяются только негорючие материалы, например, пластмасса. Мы рассмотрим навесной бокс с 24-ю установочными позициями на 2-х рейках. В нашем случае он состоит из двух частей – внешней и внутренней. Внешняя представляет собой крышку для защиты отдельных элементов системы с дверцей, а внутренняя – две дин-реек и нулевую шину.

Установка бокса

Первое, что необходимо сделать для монтажа бокса – снять верхнюю крышку бокса путем откручивания винтов, расположенных на его наружной части. Вы увидите внутреннюю часть бокса, находящиеся в ней 2 дин-реек, а также нулевую шину, функция которой состоит в распределении получаемой энергии по всем проводам.

Согласно существующим правилам, высота установки счетчика электроэнергии колеблется в пределах 0,8 – 1,7 метров от пола в зависимости от габаритов прибора. Соблюдение данного требования необходимо для того, чтобы электрик мог беспрепятственно, без использования стремянки, правильно проверить устройство и снять с него показания.

Крепежный элемент следует выбирать исходя из материала стены – для бетона предусмотрены дюбеля, а для деревянных конструкций саморезы.

Монтаж счетчика и сопутствующего модульных элементов

В требованиях ПУЭ говорится об обязательности установки перед счетчиком электроэнергии отключающего прибора, выполняющего защитную функцию, например, автоматического выключателя с двумя полюсами. Только при его наличии прибор учета электроэнергии будет правильно и безопасно работать. Основным предназначением подобного устройства является:

  • защита счетчика от высокой температуры и последующего возгорания, возникающих вследствие превышения предельно допустимых значений прибора;
  • защита счетчика от перебоев в электросети;
  • обеспечение возможности замены устройства;
  • регулирование мощности.

Правильно установить бытовой автоматический выключатель можно как в квартире (в специальном щитке), так и на лестничной клетке. Главное требование – он должен быть опломбирован. Для этого применяются пломбы из свинца и пластика, а также наклейки, которые наносятся на винты контактов выключателя.

На каждом бытовом выключателе, работающем в автоматическом режиме, имеется небольшая защелка, при помощи которой прибор монтируется на верхней рейке.

После установки выключателя можно перейти к следующему этапу – непосредственной установке счетчика электроэнергии. Для его монтажа на нижнюю рейку также предусмотрена специальная защелка, которую можно найти на задней стороне прибора.

Наши читатели рекомендуют!
Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка…

Как только электросчетчик будет размещен в необходимом месте можно заняться установкой однополюсных автоматов, монтаж которых также прост и доступен каждому человеку. В рассматриваемом нами случае их два.

Установка

Первое, что необходимо сделать, если вы решили провести подключение устройства  – снять винт, находящийся в центральной части нижней крышки устройства. Для облегчения задачи можно снять защитную крышку прибора и ознакомиться с расположенной на ней инструкцией по подключению счетчика электроэнергии.

Контакты модульной системы

Отдельно следует остановиться на предназначении каждого из контактов, так как их необходимо правильно соединить. В противном случае прибор просто-напросто не будет функционировать.

Контакты счетчика электроэнергии

Первый контакт необходим для соединения прибора с питающей фазой, второй – с отходящей фазой. К третьему элементы системы подключается питающий нулевой провод, а к четвертому отходящий нулевой провод.

Контакты выключателя, функционирующего в автоматическом режиме

Верхние элементы вводных автоматов предназначены для соединения с проводами, которые питают жилое помещение. Нижние же контакты бытового автоматического выключателя подключаются к отходящим на счетчик проводам.

Теперь можно перейти к однополюсным автоматам. Для того чтобы система правильно работала необходимо к верхним контактам подать фазу со счетчика электроэнергии, а к нижним прикрепить отходящие по направлениям фазные жилы проводов.

Введение в строй электросчетчика и защитных элементов

Первым этапом установки однотарифного или двухтарифного устройства учета электроэнергии является монтаж автоматического выключателя, предназначенного для использования в быту. Для введения в строй данного прибора своими руками требуется совместить его верхние контакты с элементами питающего провода – жилами. Они в рассматриваемом нами случае двух цветов – синего и коричневого. Синий – ноль, коричневый – фаза. Коричневая жила соединяется с верхним левым контактом, а синяя с правым верхним.

После выполнения вышеуказанных действий можно приступать к подключению самого устройства для подсчета электроэнергии. Для этого в нижний левый контакт подсоединяется фаза, а в нижний правый ноль.

Даже если вы решили самостоятельно установить однофазный счетчик, не стоит пренебрегать советами специалистов. Так, для подключения прибора рекомендовано применять только тот провод, у которого сечение будет совпадать с сечением питающего элемента. Самым оптимальным вариантом является использование медного провода с сечением от 10 до 16 квадрат. Также подойдет и алюминиевый элемент, сечение которого колеблется в пределах 16 – 25 квадрат.

Установка однофазного счетчика предполагает создание перемычки в пространстве между фазой автомата и первым контактным элементом самого прибора. Для этого могут быть использованы провода марок ПВ 1 и ПВ 3. Перед подключением с них удаляется нужный объем изоляционного материала, а после жилы соединяются с соответствующими контактами. Следует обратить особое внимание на контактные винты – они должны быть надежно затянуты до полной фиксации.

Для подключения нулевого провода также необходима перемычка, которая соединяет правый нижний элемент автоматического выключателя с третьим контактом прибора учета электроэнергии. В данном случает требуется оставить небольшой зазор между проводами. Контактные винты также закручиваются до упора.

После этого подключаются отходящие устройства провода – сначала фазный. Для этого необходимо создать перемычку между вторым контактом электросчетчика и самым верхним контактом автомата. На данном этапе также проводится распределение фазы прибора по всем элементам системы автомата. Выполнение данного действия можно облегчить путем использования специальной гребенки.

Свободный последний по счету контакт прибора учета электроэнергии представляет собой контакт отходящего нуля. Здесь необходимо изготовить перемычку и соединить с ее помощью четвертого элемента счетчика и нулевую шину. В подавляющем большинстве случаев нулевая шина продается вместе с боксом из пластика. Ее задача – равномерное распределение энергии по отходящим проводам.

На заключительном этапе установки счетчика электроэнергии своими руками необходимо протянуть винты и тщательно проверить надежность фиксации всех проводов и элементов.

Таким образом, установить однофазный электросчетчик достаточно просто. Главное – строго следовать инструкции и соблюдать все правила безопасности, и тогда прибор будет работать правильно на протяжении длительного периода времени.

electricvdele.ru

Как подключить электросчетчик на даче

Как правильно провести подключение электросчетчика своими руками

Прибор, контролирующий потребление электроэнергии, необходим в первую очередь для энергоснабжающей организации, а уже во вторую очередь потребителю. Поэтому перед тем как провести подключение электросчетчика своими руками, необходимо ознакомиться с некоторыми требованиями, предъявляемыми этому процессу.

Итак, начнем с того, что самый простой вариант установки является прямое подключение. Для квартир и частных домов – это оптимальный вариант. Необходимо отметить, что, к примеру, городским квартирам по нормам выделяется 3 кВт потребляемой мощности. Если в квартире установлена электрическая варочная печь, тогда 7 кВт. Это приблизительно чуть больше 13 А. Именно по этой характеристике и необходимо делать выбор электросчетчика. Обычно этот параметр на счетчиках располагается в диапазоне: 5-15 А и 10-40 А. То есть, любой из них может быть смонтирован в квартире без дополнительной установки трансформатора тока.

Установка электросчетчика своими руками

Внимание! Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Кстати, схема подключения обычно находится на обратной стороне крышки клеммной разводки. Таким способом производитель обеспечивает гарантированное правильное подсоединение проводов.

Вторая позиция, на которую необходимо обратить внимание, это правила подключения электросчетчика. Как было сказано выше, этот прибор необходим энергоснабжающей организации, поэтому все действия, связанные с его установкой, должны производиться только в присутствии представителей данной организации. Поэтому когда вы своими руками производите монтаж и подключение обязательно вызывайте контролера.

  • Во-первых, подключение и монтаж связаны с определенными нормами и правилами, которые надо будет соблюдать. Требования здесь жесткие.
  • Во-вторых, в конце вам необходимо на руки получить акт приемки электросчетчика, который будет заполнен после опломбирования прибора. Для чего надо устанавливать пломбу? Цель одна – не дать возможности потребителю изменить схему подключения.

Если все эти действия не были проведены под контролем энергоснабжающей организации, то установленные вами счетчики электроэнергии не будут считаться прибором контроля. То есть, их показания не будут приниматься за отчетные. Такой счетчик будет расцениваться, как обычное электротехническое устройство, к примеру, как автомат или УЗО.

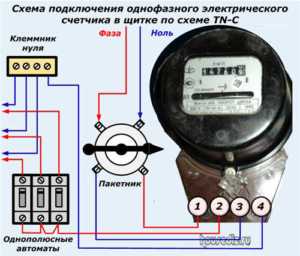

Схема подключения однофазного электрического счетчика

Вот схема данного подключения:

Схема подключения однофазного электросчетчика

На ней все прекрасно видно, куда и к какой клемме должны подсоединяться вводные провода и контуры нагрузки. Самое важное, необходимо понять, что фазный контур, по которому в квартиру и движется ток, должен обязательно проходить через катушку. Именно здесь будет производиться учет потребленной электроэнергии.

Если вы смотрите на лицевую панель счетчика электроэнергии, то первая клемма расположена с левого края. В некоторых видах этих приборов клеммы расположены снизу. И здесь также первая клемма – это левая крайняя. Все остальные идут вправо по очередности. На схеме отчетливо видно, что ко второй клемме подсоединяется фазный провод нагрузки, который через автоматы будет протянут внутрь квартиры. С нулем точно также, только вводной провод необходимо будет подключить к третьей клемме, а нагрузочный к четвертой.

Внимание! В схеме подключения однофазного счетчика контроля электрического тока необходимо установить один общий автомат, с помощью которого можно будет отключить цепь для проведения ремонтных работ, связанных с некорректной работой электросчетчика или его полной заменой.

Как подключить трехфазный счетчик

Эта схема немного сложнее, но и с ней можно справиться, если внимательно рассмотреть и разобраться. Вот она:

Схема подключения трехфазного электросчетчика

Начнем с того, что существует несколько схем подключения, все зависит от вида электроустановки.

  1. Прямое подключение.
  2. Через токовый трансформатор.
  3. Через трансформаторы тока и напряжения.

По сути, все эти схемы идентичны, отличаются друг от друга они лишь использованием трансформаторов. Схема подключения квартиры, дома или дачи обычно производится напрямую. Такие приборы обычно ограничены по току и не превышают 100 А. Если появляется необходимость повысить данный показатель, тогда в схему устанавливается трансформатор.

В клеммной колодке трехфазного счетчика контроля электроэнергии восемь контактов. Они располагаются так же, как и в однофазном, то есть, слева направо. В принципе, все аналогично, только фаз в данном приборе не одна, а три.

Внимание! В схеме подключения трехфазного счетчика необходимо учитывать цветовую маркировку проводов. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом.

Поэтому давайте рассмотрим простую прямую схему с автоматами, вот она снизу:

Схема с автоматами

  • На входе установлен четырехполюсной автомат.
  • Сначала монтируется одна фаза, к примеру, желтая (см. схему). От вводного автомата к клемме номер один подводится желтый провод, который и соединяется к ней.
  • К клемме номер два также присоединяется желтый провод, который протягивается к однополюсному автомату. Последний является выключателем группы потребителей, которые будут подключены именно к этой фазе, обозначенной желтым цветом.

Все то же самое производится и с другими фазами: зеленый – вход через контакт три, выход через контакт четыре, красный вход – 5, выход – 6. Нулевой контур от входного автомата подсоединяется к клемме номер семь, а выходит через клемму номер восемь. Обратите внимание, что фазные провода могут по цвету меняться местами, а вот нулевой нет.

Заключение по теме

Сборка электрощита, где производится замена или установка электросчетчика, дело не самое простое. Здесь важно грамотно подойти к подсоединению проводов. Поэтому производители электрических счетчиков контроля на крышке клеммной колодки обязательно указывают схему подключения. Ее надо обязательно изучить и провести соединение именно по ней. Хотя вся информация, выданная нами в этой статье, полностью соответствует требованиям энергоснабжающих организаций, которые предъявляются к подключению электросчетчика своими руками.

Как подключить однофазный счетчик электроэнергии – схема и рекомендации

  • Правила установки счетчика электроэнергии в частном доме

  • Срок службы электросчетчика и другие показатели прибора

    Главная » Электрика » Как подключить счетчик самостоятельно: однофазный и трехфазный

    Как подключить счетчик самостоятельно: однофазный и трехфазный

    Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

    Один из вариантов корпусов для счетчика

    Подключение счетчика: правила и основные требования

    Точно все требования прописаны в ПУЭ, а основные правила такие:

    • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
    • Закрепляется на высоте 0,8-1,7 м.
    • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
    • Проводники используются изолированные, без скруток и ответвлений.
    • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

    Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

    Комплектация входного щитка

    В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

    Установка счетчика на столбе

    Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

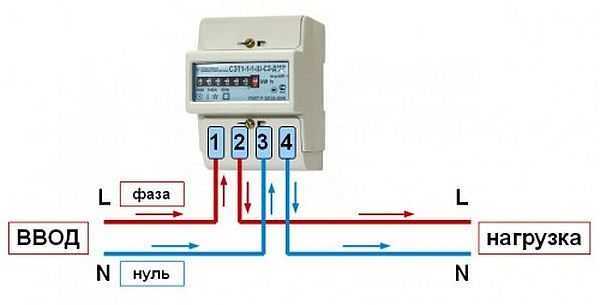

    Схема подключения однофазного электросчетчика

    Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

    Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

    Как подключить однофазный счетчик

    Если расшифровать схему, получается следующий порядок подключения:

    1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
    2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

    Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

    При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

    Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

    Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

    Схема подключения однофазного счетчика электроэнергии

    Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

    Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

    Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

    Как подключить трехфазный счетчик

    В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

    Как подключить трехфазный счетчик

    Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

    Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

    Схема подключения трехфазного счетчика

    Правила установки электросчетчика в частном доме, квартире, на улице

    В каждом доме доступ источникам электроэнергии это первоочередная задача. Однако зачастую этому препятствуют различные организационные и технические трудности. Одной из самых главных задач для каждого домовладельца – установка электрического счетчика. Так как без учета потребляемой электроэнергии ни одна энергосберегающая компания не заключит договор. Именно по этой причине стоит уделить особое внимание установке электросчетчика в доме.

    Правила установки и подключения электросчетчика в частном доме

    Важные технические аспекты

    По функциональному принципу разделяют электронные и индукционные счетчики. Сегодня, большая часть счетчиков заменяется на электронные, так как индукционные являются менее точными и их применение сугубо ограничено.

    Также счетчики могут быть разного класса точности и номинального тока. Соответственно, чем меньше погрешность тем точнее измерение. Для частных домов без мощного оборудования в виде дробилок, столярок и т.д. рациональней всего использовать счетчики с учетом номинального напряжения 0,4 киловольта.

    Если расчетный ток будет превышать 100 ампер, то в этом случае электрический счетчик придется устанавливать непосредственно через трансформаторную схему.

    Перед покупкой прибора необходимо уточнить срок установки пломбы государственным доверителем и ее целостность. Если сеть трехфазная, то знак проверки не должен быть старше 1 года, а для однофазной – 2 года.

    Как установить электрический счетчик и важные организационные аспекты

    Установить электросчетчик сможет электромонтажник средней квалификации. Однако перед этим необходимо затребовать у провайдера сетевого типовой договор, задание на выполнение работ с актом разделений балансовой принадлежности.

    В этих документах содержится комплекс требований, выполнение которых обязательно потребителями для подключения к электрической сети частных домов. Здесь также описаны границы ответственности между поставщиком электроэнергии и домовладельцем. Именно по этой причине лучше всего устанавливать электросчетчик на территории дома в распределительном отапливаемом щитке внутри здания.

    Процесс установки счетчика

    1. Устройство лучше всего смонтировать в предбаннике или прихожей, что облегчит доступ к нему в случае проверки или технического обслуживания.
    2. Предварительно необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
    3. Высота для навесного монтажа варьируется от 0,8 до 1,7 метра горизонтально поверхности.
    4. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
    5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
    6. К выходу счетчика подключается общая разводка на дом. Как правило, это щиток с автоматами.
    7. В случае нарушения целостности пломбы необходимо незамедлительно вызвать представителя из сетевого провайдера, который опломбирует счетчик.
    8. В процессе монтажа следует соблюдать все требования ПУЭ.
    9. Выполняем пробное включение.

    Правила установки электросчетчика в квартире

    Зачастую установку в квартирах электросчетчика проводят представители сетевой компании. В первую очередь в процессе монтажа и подключения счетчика следуют правилам ПУЭ, где описаны все главные аспекты.

    В первую очередь перед монтажом счетчика нужно проверить срок государственной проверки. На пломбе должна стоять дата проверки. Срок давности государственный поверки не должен быть выше 1 года для 3-х фазных счетчиков, 2 года для однофазных.

    Как правило, счетчики в большей степени устанавливаются в распределительных щитках на квартирных площадках. Если же счетчик устанавливается непосредственно в самой квартире, где располагается и ввод, то правильней всего смонтировать его в прихожей в специальном закрытом щитке. В этом щитке также можно поместить группу автоматов на всю квартиру.

    Процесс установки счетчика

    1. Подготавливаем место для монтажа электрического щитка с автоматами и счетчиком.
    2. Необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
    3. Высота для навесного монтажа счетчика варьируется от 0,8 до 1,7 метра горизонтально поверхности.
    4. Соблюдая правила ПУЭ выполняем коммутацию входной и выходной цепи счетчика.
    5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
    6. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
    7. Подключаем выход счетчика на вводный автомат или группу автоматов.
    8. Выполняем пробное включение.

    Правила установки электросчетчика на улице

    Установка электрического счетчика на открытом воздухе вне помещения должна проводиться согласно ряду техническо-эксплуатационных требований.

    Правильней всего установить счетчик с фасадной стороны дома на высоте 0,8-1,7 метра, что обеспечит легкий доступ к нему представителям сетевой компании и техническому обслуживанию.

    Смонтировать счетчик можно непосредственно на опоре бетонного столба, если он располагается на территории дома. Также в электро щитке следует установить защитный автомат, а группу автоматов на все потребители дома лучше смонтировать внутри помещения.

    Процесс установки счетчика

    1. Перед монтажными работами необходимо выполнить отключение сетевой линии согласно правилам ПУЭ.
    2. Высота для навесного монтажа счетчика варьируется от 0,8 до 1,7 метра горизонтально поверхности.
    3. При температурах ниже 5°С электросчетчики будут вести себя некорректно. Именно по этой причине стоит подумать об отапливаемом электро щитке.
    4. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
    5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
    6. Подключаем выход счетчика на вводный автомат или группу автоматов.
    7. Пробное включение.

    Что делать если счетчик просят вынести на улицу

    В последнее время участились вопросы по выносу счетчика на улицу. Люди спрашивают правомерны ли такие требования. Несколько дней назад в этой статье появился вот такой полезный комментарий:

    Этот комментарий вы можете прочитать ниже, а также при нужде спросите Дмитрия как поступать в вашей ситуации.

    Вот еще один комментарий, который может быть многим полезен:

    Я (Александр (Прораб)) рекомендовал бы обратиться по этим вопросам к юристу.

    Источники: http://onlineelektrik.ru/elaboratoriya/euchet/kak-pravilno-provesti-podklyuchenie-elektroschetchika-svoimi-rukami.html, http://stroychik.ru/elektrika/kak-podklyuchit-schetchik, http://o-builder.ru/pravila-ustanovki-elektroschetchika-v-chastnom-dome-kvartire-na-ulice/

  • electricremont.ru

    Подключение электросчетчика своими руками — схемы, видео-инструкция, фото

    Прибор, контролирующий потребление электроэнергии, необходим в первую очередь для энергоснабжающей организации, а уже во вторую очередь потребителю. Поэтому перед тем как провести подключение электросчетчика своими руками, необходимо ознакомиться с некоторыми требованиями, предъявляемыми этому процессу.

    Итак, начнем с того, что самый простой вариант установки является прямое подключение. Для квартир и частных домов – это оптимальный вариант. Необходимо отметить, что, к примеру, городским квартирам по нормам выделяется 3 кВт потребляемой мощности. Если в квартире установлена электрическая варочная печь, тогда 7 кВт. Это приблизительно чуть больше 13 А. Именно по этой характеристике и необходимо делать выбор электросчетчика. Обычно этот параметр на счетчиках располагается в диапазоне: 5-15 А и 10-40 А. То есть, любой из них может быть смонтирован в квартире без дополнительной установки трансформатора тока.

    Установка электросчетчика своими руками

    Внимание! Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Кстати, схема подключения обычно находится на обратной стороне крышки клеммной разводки. Таким способом производитель обеспечивает гарантированное правильное подсоединение проводов.

    Вторая позиция, на которую необходимо обратить внимание, это правила подключения электросчетчика. Как было сказано выше, этот прибор необходим энергоснабжающей организации, поэтому все действия, связанные с его установкой, должны производиться только в присутствии представителей данной организации. Поэтому когда вы своими руками производите монтаж и подключение обязательно вызывайте контролера.

    • Во-первых, подключение и монтаж связаны с определенными нормами и правилами, которые надо будет соблюдать. Требования здесь жесткие.
    • Во-вторых, в конце вам необходимо на руки получить акт приемки электросчетчика, который будет заполнен после опломбирования прибора. Для чего надо устанавливать пломбу? Цель одна – не дать возможности потребителю изменить схему подключения.

    Если все эти действия не были проведены под контролем энергоснабжающей организации, то установленные вами счетчики электроэнергии не будут считаться прибором контроля. То есть, их показания не будут приниматься за отчетные. Такой счетчик будет расцениваться, как обычное электротехническое устройство, к примеру, как автомат или УЗО.

    Схема подключения однофазного электрического счетчика

    Вот схема данного подключения:

    Схема подключения однофазного электросчетчика

    На ней все прекрасно видно, куда и к какой клемме должны подсоединяться вводные провода и контуры нагрузки. Самое важное, необходимо понять, что фазный контур, по которому в квартиру и движется ток, должен обязательно проходить через катушку. Именно здесь будет производиться учет потребленной электроэнергии.

    Если вы смотрите на лицевую панель счетчика электроэнергии, то первая клемма расположена с левого края. В некоторых видах этих приборов клеммы расположены снизу. И здесь также первая клемма – это левая крайняя. Все остальные идут вправо по очередности. На схеме отчетливо видно, что ко второй клемме подсоединяется фазный провод нагрузки, который через автоматы будет протянут внутрь квартиры. С нулем точно также, только вводной провод необходимо будет подключить к третьей клемме, а нагрузочный к четвертой.

    Внимание! В схеме подключения однофазного счетчика контроля электрического тока необходимо установить один общий автомат, с помощью которого можно будет отключить цепь для проведения ремонтных работ, связанных с некорректной работой электросчетчика или его полной заменой.

    Как подключить трехфазный счетчик

    Эта схема немного сложнее, но и с ней можно справиться, если внимательно рассмотреть и разобраться. Вот она:

    Схема подключения трехфазного электросчетчика

    Начнем с того, что существует несколько схем подключения, все зависит от вида электроустановки.

    1. Прямое подключение.
    2. Через токовый трансформатор.
    3. Через трансформаторы тока и напряжения.

    По сути, все эти схемы идентичны, отличаются друг от друга они лишь использованием трансформаторов. Схема подключения квартиры, дома или дачи обычно производится напрямую. Такие приборы обычно ограничены по току и не превышают 100 А. Если появляется необходимость повысить данный показатель, тогда в схему устанавливается трансформатор.

    В клеммной колодке трехфазного счетчика контроля электроэнергии восемь контактов. Они располагаются так же, как и в однофазном, то есть, слева направо. В принципе, все аналогично, только фаз в данном приборе не одна, а три.

    Внимание! В схеме подключения трехфазного счетчика необходимо учитывать цветовую маркировку проводов. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом.

    Поэтому давайте рассмотрим простую прямую схему с автоматами, вот она снизу:

    Схема с автоматами

    • На входе установлен четырехполюсной автомат.
    • Сначала монтируется одна фаза, к примеру, желтая (см. схему). От вводного автомата к клемме номер один подводится желтый провод, который и соединяется к ней.
    • К клемме номер два также присоединяется желтый провод, который протягивается к однополюсному автомату. Последний является выключателем группы потребителей, которые будут подключены именно к этой фазе, обозначенной желтым цветом.

    Все то же самое производится и с другими фазами: зеленый – вход через контакт три, выход через контакт четыре, красный вход – 5, выход – 6. Нулевой контур от входного автомата подсоединяется к клемме номер семь, а выходит через клемму номер восемь. Обратите внимание, что фазные провода могут по цвету меняться местами, а вот нулевой нет.

    Заключение по теме

    Сборка электрощита, где производится замена или установка электросчетчика, дело не самое простое. Здесь важно грамотно подойти к подсоединению проводов. Поэтому производители электрических счетчиков контроля на крышке клеммной колодки обязательно указывают схему подключения. Ее надо обязательно изучить и провести соединение именно по ней. Хотя вся информация, выданная нами в этой статье, полностью соответствует требованиям энергоснабжающих организаций, которые предъявляются к подключению электросчетчика своими руками.

    onlineelektrik.ru

    Как установить счетчик электроэнергии своими руками

    Счетчик учета количества потребляемой электроэнергии – это не столько полезный, сколько необходимый прибор. Жилые или промышленные помещения, не оборудованные данным устройством, но потребляющие электрический ток считаются незаконным. Владельцы таких домов облагаются большими штрафами, а дома отключаются от электрической сети. Потому установка счетчиков электроэнергии – это просто необходимая мера.

    Оглавление:

    1. Различия счетчиков по принципу работы
    2. Различия счетчиков по другим характеристикам
    3. Основные правила установки однофазного счетчика
    4. Схема установки однофазного электросчетчика
    5. Для чего нужна установка трехфазного счетчика
    6. Схема установки трехфазного электросчетчика

    Различия счетчиков по принципу работы

    • Самый распространенный вид счетчиков, который используется на протяжении многих лет – механические. Второй, более молодой вид счетчиков – электронные. Механические счетчики работают по принципу вращения в них круглых металлических элементов. Протекающий через устройство ток инициирует движение этого элемента. Учет потребляемой энергии ведется исходя из количества пройденных кругом оборотов. Такой вид счетчиков имеет более низкую стоимость, чем электронные, интервалы между их проверками также больше, однако точность показаний не всегда абсолютно верна.

    • Электронные счетчики электроэнергии работают по другому принципу. Здесь нет механических элементов, а учет ведется за счет полупроводников или микросхем. Отсутствие механики обуславливает отсутствие движущихся элементов. Информация о поступающем токе напрямую передается с датчиков напряжения. Данное устройство имеет более высокую стоимость, но дает наиболее точный результат.
    • Еще одно важное различие счетчиков – количество поддерживаемых ими фаз. Устройства с одной фазой и с тремя подключаются соответственно в сеть с одной или тремя фазами. Существуют разновидности трехфазных устройств, которые подключаются к сети с одной фазой. Что касается однофазных счетчиков для сетей с тремя фазами, то в данном случае устройств понадобится три.


    Различия счетчиков по другим характеристикам

    • Одна из основных характеристик, которая играет на руку самому потребителю электроэнергии – точность показаний прибора или же его погрешность. Ранее данный показатель варьировал от 0,2 до 2,5%. Основная масса устройств имела максимально разрешенный процент неточности в показаниях. Но после того как был введен новый государственный стандарт учета погрешности для бытовых измерительных приборов, цифра эта уменьшилась до 2%. Соответственно и большинство продаваемых приборов имеют именно такой показатель неточности в своих измерениях.

    • Еще одна характеристика бытовых и промышленных счетчиков – способ подключения. Подключаются они напрямую или же через трансформатор тока. Данная характеристика важна при подключении и рассчитывается исходя из общей нагрузки на электрическую сеть. Если эта цифра не превышает 100 А, то допускается прямой способ подключения. Если же показатель превышен, то необходима дополнительная установка оборудования, которое имеет вторичный ток в 5 А. Выбирая счетчик, ориентируются не только на суммарную нагрузку сети, но и на класс напряжения самого устройства. Этот показатель чаще всего равняется 220, 380 или 100 В.
    • Учитывать класс напряжения подсчитывающего ток устройства важно потому, что это напрямую влияет на тип установки. К примеру, если оборудование устанавливается на высокой стороне, то при установке также монтируются в сеть трансформаторы напряжения измерительные, которые на выходе дадут цифру не более 100 В. Высокой сторона считается в том случае, если непосредственно на входе в сеть расположена высоковольтная линия с показателями от 6 до 10 кВ, или же если есть в наличии высоковольтные трансформаторы.
    • Следующая характеристика счетчиков – их тарифность. Самыми распространенными в частных домах являются устройства с учетом только лишь одного тарифа. Двухтарифные и многотарифные счетчики более дорогие и требуют оформления соответствующих документов, потому в частных домах их не используют. Кроме того, для физического лица деление на тарифы не всегда предоставляется. Это необходимо в основном юридическим лицам, то есть различным промышленным или офисным зданиям. Суть многотарифного счетчика в том, что он ведет подсчет по нескольким заданным тарифам. К примеру, тариф дневной и ночной.

    Основные правила установки однофазного счетчика

    Установка и замена счетчиков электроэнергии требовательна не только к схемам подключения, но и к остальным этапам установки и подготовки к ней, которые сводятся к таким правилам:

    • Выбор помещения для установки. Для установки выбирают сухие помещения, которые не создадут помех при монтаже и обслуживании прибора. Температурный диапазон помещения допускается от 0 до +40оС. Если предполагаемое место установки не вписывается в данные параметры, то их организовывают путем утепления и подогрева шкафа напряжения.
    • Выбор места установки. Существуют прописанные правила, которые определяют возможные места установки счетчика. Монтаж разрешено проводить на стенах, на панелях и в щитах учета, в шкафах, в релейных отсеках комплектного распределительного устройства.
    • Выбор способа крепления. Возможные варианты – на щитках из металла, на щитках и боксах из пластика, на щитках из дерева.

    • Выбор высоты монтажа. Оптимальное расстояние от уровня пола составляет 80-170 см. Счетчик должен располагаться на уровне глаз, это облегчит его облуживание и снятие показаний.
    • При монтаже оборудования следят за углом его наклона, он не должен быть более 1о, так как больший наклон создаст дополнительную погрешность учета расхода электрического тока. Данное замечание актуально только для индукционных приборов.
    • Выбор размера конструкции для установки. Под конструкцией имеется в виду ниша, шкаф или щиток, в котором разместиться прибор учета. Размер данного элемента подбирается таким образом, чтобы обеспечить доступ ко всем выводным элементам и самому счетчику.
    • При подключении проводов обязательно учитывают их цветную маркировку. Все провода зачищают не менее чем на 12 мм.
    • Предусмотреть установку автоматических выключателей перед счетчиком. Данная мера поможет при замене или ремонте оборудования, так как даст возможность отключить питание на период проведения работ. Контролирующие энергопотребление организации часто предъявляют претензии в хищении энергии, если рубильники установлены перед прибором учета. Чтобы избежать такого рода проблем, необходимо позаботиться о пломбировании этого элемента. Для этого автомат устанавливают в специальный пластиковый бокс, который имеет ушко для пломбы.


    Схема установки однофазного электросчетчика

    При покупке электросчетчика следует обратить внимание на уже готовые электрические щитки, в которых имеются все необходимые комплектующие. Если таких щитков нет, то необходимо приобрести следующие предметы:

    • Счетчик.
    • Щиток – коробка из дерева или пластика, в которую устанавливают все оборудование.
    • Выключатели автоматы.
    • Планка для монтажа выключателей – дин-рейка.
    • Контактная пластина, желательный материал – медь. Данная деталь должна быть рассчитана на присоединение не менее 10 проводов.
    • Трехжильный кабель с сечением не меньше 3 мм, количество – около 1 м.
    • Саморезы для крепления в щитке всего оборудования. Выбирают продукцию с широкой шляпкой из нержавейки, для этой цели подходят также дюбеля из пластмассы.

    Подключение счетчика электроэнергии выглядит так:

    • Для начала необходимо предварительно распределить все оборудование в щитке, чтобы разметить место под каждую деталь и убедиться, что компактность щитка не создаст помех при работе со счетчиком и его обслуживании. При распределении все детали прикладывают таким образом, чтобы осталось достаточно места под крепежные элементы.
    • Закрепляют пластину, дин-рейку и счетчик на размеченные для них места.
    • Выключатели автоматы фиксируют на рейке щелчком.
    • Приступают к разводке проводов, схема подключения выглядит так:

    • Разводка проводов начинается с вывода фазы непосредственно на автоматические выключатели бытовой техники, которые имеются в квартире. Такими отдельными автоматическими выключателями оборудуют электрические плиты, водонагреватели, система теплого пола или автономного отопления и т.д. Они необходимы для того, чтобы не создавать перепадов напряжения в общей сети и не перегружать ее.
    • Чаще всего фаза электросчетчика находится на трех контактах с левой сторона, но для точного ее определения необходимо изучить схему прибора. Для вывода фазы на отдельные автоматы разрезают оболочку кабеля и вытягивают из него жилу красного или коричневого цвета. Отмеряют необходимую длину провода, при этом учитывают, в какой плоскости он будет монтироваться – вертикально или горизонтально.  Тянуть провод по диагонали категорически запрещается.
    • Извлеченный из кабеля провод зачищают на 2 см, вставляют в предназначенную для него клемму и закручивают крепежными элементами. Со стороны выключателя автомата провод зачищают не более чем на 1 см. Далее из проводов формируют перемычки в форме буквы П, зачищают все концы и подключают в систему все расположенные по соседству выключатели автоматы. Важно проследить, чтобы во время подключения проводов в автоматы они ложились без нахлеста друг на друга, иначе соединение будет перегреваться.
    • После подключения фазы выводят ноль. Для него выбирается любой другой цвет провода. Также отмеряется необходимая длина от устройства учета электроэнергии до медной пластины. Чаще всего клеммой для нуля служит самая первая справа клемма или же четвертая с левой стороны. Провода для нуля зачищают и подключают с обеих сторон.
    • Щит к стене крепится уже после подключения счетчика. Размечают место установки, просверливают отверстия и прикручивают щит к стене саморезами.
    • Установка заземления. Для щитков из стали заземление выполняется по схеме счетчик – щит – контактная пластина. Если щит выполнен из не проводящего электричество материала, то заземление выводится сразу на пластину.

    Перед подключением счетчика к сети необходимо уточнить в органах контроля возможность самостоятельного проведения этих работа. Часто работники данных учреждений допускают самостоятельную установку и только проверяют правильность конструкции и пломбируют счетчик.

    Для чего нужна установка трехфазного счетчика

    Счетчики с трехфазной системой устанавливаются в тех местах, которые имеют высокий показатель энергопотребления. В частных домовладениях данная цифра не высока, потому зачастую устанавливаются однофазные устройства. Но если же потребление превышает показатель 10 кВ, то используют трехфазную систему.

    Трехфазная система выдает на выходе не привычные 220 В, а 380 В, что удобно и просто необходимо для проведения некоторых работ, таких, как электросварка. Такое оборудование исключает перепады напряжения в доме, на котором оно установлено, и в соседних строениях. Это помогает увеличить срок эксплуатации всех электрических бытовых приборов и полностью исключает их поломку при резкой смене напряжения в сети.

    При установке трехфазного прибора не нужно монтировать проводку большого сечения, так как в данном случае действует закон Ома. Приборы с тремя фазами бывают прямого включения или косвенного. Второй вариант применим для трансформаторов тока и очень больших нагрузок в сети. Для частных домовладений достаточно прямого подключения, которое работает при нагрузке до 100 А и мощности до 60 кВ.

    Схема установки трехфазного электросчетчика

    Такое оборудование, как счетчик электроэнергии трехфазный, оптимально устанавливать в специальных щитах, которые имеют платформу и крепление на 3 винта. Монтируется оборудование достаточно быстро, алгоритм крепления всех элементом схож с подключением однофазного счетчика и уже описан выше, а сама схема подключения выглядит так:

    Схема подключения в деталях:

    • Питающий кабель имеет три фазы, пятый проводник для заземления и ноль, он заходит в электрощит. Желтую фазу подключают на первый контакт, зеленую на третий контакт, а красную на пятый. При подключении фаз важно не ошибиться, иначе прибор будет выдавать ошибку. Определяются фазы с помощью специального прибора или методом проб и ошибок. То есть после подключения одной фазы проверяют прибор на наличие ошибок и действуют далее, пока не будут подключены все провода.
    • Выводится энергия из прибора с контактов номер 2, 4 и 6.

    • На 7 и 8 контакт приходит ноль.
    • Заземление, а точнее его проводник, крепится на специальную шину. Обязательна связка ноля с землей, это защищает от перенапряжения в сети.
    • Схема для индукционных трехфазных приборов старого образца выглядит немного иначе. Здесь первая фаза приходит на первый контакт, далее делается перемычка между этим контактом и следующим, а фаза к нагрузке подходит уже с третьего. Также подключаются и остальные фазы – перемычки между контактами 4 и 5, 7 и 8. Вход осуществляет на 4 и 7 контакте, а выход на 6 и 9.
    • Новые образцы электронных приборов оборудованы дополнением, которое подключает к сети систему дистанционной передачи данных. Это обуславливает наличие дополнительных контактов.



    strport.ru

    Как подключить электросчетчик к бытовой домашней проводке

    Начнем с того, что любой электрический прибор при покупке проверяют на работоспособность. Даже обыкновенные лампочки накаливания продавец вкручивает в патрон и демонстрирует их свечение прямо за прилавком.

    Счетчик электроэнергии относится к измерительным устройствам, которые оцениваются по работе классом точности, выражающим в процентом отношении погрешность показаний. Если она больше допустимой величины, установленной действующими стандартами, то прибор бракуется и к работе не допускается. Его необходимо ремонтировать или заменять новым.

    Анализом исправности электрических счётчиков занимаются специалисты электротехнических лабораторий, находящихся в подчинении предприятий Энергонадзора. Они, на основе результатов поверки, выдают свидетельство об исправности измерительного прибора и ставят на нем клеймо и пломбу.

    Электромонтеры Энергонадзора осуществляют подключение электрического счетчика к домашней проводке, закрывают клеммную крышку и пломбируют ее — исключают доступ посторонних лиц к прибору для проведения несанкционированных работ.

    В отдельных случаях домашнему мастеру может потребоваться в личных целях подключить электрический счетчик для решения своих задач. Помочь ему понять технологию такой работы призвана эта статья.

    Содержание статьи

    Как устроен и работает электрический счетчик

    Конструктивно измерительный прибор состоит из диэлектрического корпуса, в котором расположены:

    • клеммник, на который подключаются входные и отходящие цепи;
    • измерители тока и напряжения, отслеживающие текущие параметры электроэнергии;
    • схема логики, обрабатывающая полученную от измерителей информацию и передающая ее на табло;
    • органы управления режимами просмотра, устанавливаемые на новые приборы, работающие по цифровым технологиям.

    Как работает внутренняя электрическая схема

    В корпусе электросчетчика вмонтированы две обмотки:

    1. последовательно подключенная к потенциалу фазного провода, называемая катушкой тока;
    2. параллельно соединенная с фазой и нулем — напряжения.


    Внутри прибора есть винт, при вворачивании которого создается электрический контакт катушки напряжения с потенциалом фазы. Он используется при проверках счетчика, а в обычном состоянии должен быть хорошо затянут.

    У любого однофазного индукционного счетчика клеммник представлен четырьмя винтовыми зажимами. К ним подключают провода строго определенным образом:

    • потенциал фазы подается на клемму №1, а снимается с №2;
    • ноль — соответственно на №3 и №4.

    Таким образом, клеммы №1 и №3 относятся ко входным цепям, а №2 и №4 — к отходящим.

    Это простое правило подключения проводов важно соблюдать потому, что электрический счетчик учитывает не только величину мощности, но и ее направление.

    В бытовой сети потребитель забирает электроэнергию у снабжающей организации и расходует ее на свои нужды. При нарушении правил подключения измерительный механизм будет вести отсчет тока в обратную сторону или остановится, если снабжен фиксирующим стопорным механизмом.

    Объяснять более детально дальнейшую работу внутренней схемы измерительного электросчетчика пока не будем. Это не требуется для правильного подключения прибора.

    Как подключить однофазный электрический счетчик своими руками

    Сейчас мы находимся в переходном периоде времени, когда энергоснабжающие организации постепенно модернизируют свою оборудование, переводя его на новые международные стандарты безопасности. В результате жилые здания эксплуатируются с разными типами заземлений.

    Поэтому рассмотрим две наиболее актуальных схемы подключения:

    • TN-C, характерная для старого оборудования;
    • TN-S, на которую осуществляется последовательный переход.

    Схема подключения однофазного счетчика по системе TN-C

    В зданиях со старой электропроводкой пока еще существует система подачи электроэнергии по двум проводам, именуемая схемой заземления TN-C.


    В электрическом щитке квартиры или дома напряжение на счетчик подавалось через пакетный переключатель или пробки с предохранителями.

    Оба вида этих коммутационных аппаратов устарели. У пакетников происходит усыхание внутреннего слоя изоляции и разрушение ее при вращении переключателя. За счет этого возможно создание тока короткого замыкания внутри корпуса.

    А любителей пользоваться пробками в наше время надо еще поискать, ибо современный автоматический выключатель значительно лучше выполняет защиту от тока перегрузок и коротких замыканий.

    Внутреннюю схему электрического щитка дополняют:

    • однополюсные автоматы, через которые подается потенциал фазы на разные группы потребителей;
    • клеммник разводки рабочего нуля.

    От них провода магистралями через распределительные коробки протягиваются к розеткам, выключателям и светильникам по различным принципам построения электрических схем.

    Больше никаких других дополнительных устройств, включая УЗО — защиту от токов утечек, в старой проводке не применялось, а монтаж электросчетчика выполнялся довольно просто.

    Схема подключения однофазного счетчика по системе TN-S

    Переход старых зданий на новую безопасную систему заземления TN-S происходит поэтапно. На первой стадии у многоэтажных зданий создается свой собственный контур заземления и к нему подключают главную шину заземления и РЕ-проводники. Эта схема называется TN-C-S.


    Аналогичным образом поступают при переходе на систему заземления ТТ.

    Во всех случаях в квартирный щиток будет приходить свой РЕ-проводник и выполняться его монтаж к собственной шинке.

    Схема подключения самого однофазного электрического счетчика по схеме TN-S и ее модификаций ничем не отличается от предыдущего способа.

    Как подключить трехфазный электрический счетчик своими руками

    У него более сложная конструкция. В состав прибора входят три цепи измерения мощности, которые суммируются.

    Как устроен трехфазный электрический счетчик

    На картинке показана поясняющая схема подключения проводов к клеммам типового счетчика, созданного по индукционному принципу. Она же характерна и для современных моделей, работающих по цифровым технологиям.


    Поскольку производителей подобного измерительного оборудования довольно много, а выпускаемая ими продукция отличается огромным ассортиментом, то нумерация клемм и их назначение у образцов последних выпусков может отличаться от стандартной схемы. Это надо учитывать при подключении прибора.

    В принципе трехфазный счетчик повторяет своим устройством конструкцию однофазного, но усложнен в три раза за счет получения и обработки информацию не по одному, а по трем каналам одновременно.

    Схема подключения трехфазного счетчика по схеме TN-S

    Сразу оговоримся, что отдельно объяснять монтаж по системе TN-C не будем.

    Если интересует подобный вопрос, то вполне достаточно из приведенной схемы исключить цепи РЕ-проводника, а все остальное не менять, выполнить как показано на картинке.

    Вводной кабель с тремя фазными проводниками и двумя нулями: рабочим N и защитным (РЕ), подключается непосредственно на клеммы четырехполюсного автомата. Его коммутации выполняются одновременно для всех подключенных цепей и заблокированы от одиночного применения в отдельной фазе.

    Другими словами: подать напряжение от вводного кабеля на счетчик или отключить его можно только сразу на все цепи.

    За счет осуществления этой функции обеспечивается одно из требований безопасного пользования электрическими приборами, включая и электросчетчик.

    Питание фаз и рабочего нуля подается на входные клеммы прибора по приведенной схеме, а снимается с выходных зажимов для передачи через автоматические выключатели фазных потенциалов и рабочего нуля к подключенной нагрузке. Ноль разводится через свой клеммник.

    Таким же способом, но минуя цепи счетчика, осуществляется разводка защитного РЕ-проводника в квартирном щитке.

    Однако домашний мастер может столкнуться с вопросом, когда имеется электрический счетчик, который ограничен возможностями измерения тока мощного потребителя. Например, владелец сварочного аппарата в частном доме при резке металла создает нагрузки, значительно превышающие 100 ампер.

    Чтобы их безопасно учитывать маломощными измерительными устройствами используют промежуточные элементы — трансформаторы тока (ТТ).

    Принцип работы бытовых трансформаторов тока

    В их конструкции используется общий магнитопровод и две обмотки: первичная и вторичная.


    При прохождении тока по первичной обмотке во вторичной цепи трансформируется ток, пропорционально уменьшенный по величине, но повторяющий направление силовой цепи.

    Небольшие погрешности преобразования векторных величин стандартизированы и определяются классами точности.

    Благодаря включению в схему токовых цепей измерительных ТТ удается подключать маломощные измерительные системы к проводке, в которой проходят большие энергетические потоки.

    Погрешность трансформатора тока добавляется к той, которую допускает электрический счетчик. В итоге общий класс точности комбинированной измерительной системы может измениться.

    Схема подключения электрического счетчика через измерительные трансформаторы

    После четырехполюсного автоматического выключателя силовые провода потенциалов фаз подаются на первичные обмотки трансформаторов тока и через них поступают дальше в схему общего электроснабжения.

    Подключать провода к обоим обмотка измерительного ТТ необходимо строго по разработанной производителем методике при отключенном напряжении.

    Вторичные вектора токов, пропорционально пониженные на значение коэффициента трансформации, поступают на токовые цепи электрического счетчика, который постоянно обрабатывает поступающую информацию.

    Пользователю остаются только ввести соответствующие поправки в выполняемый расчет и с их учетом расплачиваться за электроэнергию. У моделей измерительных приборов, использующих в своей конструкции микропроцессорные технологии, существует функция, позволяющая вручную вводить соответствующие поправки при первичном включении, сразу снимать конечные показания с дисплея без выполнения дополнительных пересчетов.

    Заканчивая изложение материала хочется порекомендовать к просмотру видеоролик Сергея Панагушина “Устройство этажного щитка”. В нем он показывает и рассказывает технические моменты, которые необходимо соблюсти, чтобы подключить электрический счетчик.

    Еще раз напоминаем, что подобные работы таят в себе повышенную опасность. В случае ошибки можно устроить короткое замыкание в электрощитке, которое сопряжено с токами очень огромных величин, а посему приводит к большим разрушениям.

    Такое подключение следует доверять только подготовленным работникам, имеющим не только теоретическую подготовку, но и практические навыки, необходимые защитные приспособления.

    Сейчас вам удобно поделиться материалом этой статьи с друзьями через кнопки соц сетей или задать вопросы в разделе комментариев.

    Полезные товары

    housediz.ru

    Как установить электосчетчик своими руками

    Электросчетчик — это прибор для измерения потребляемой электроэнергии. Электросчетчики могут быть расчетными — для оплаты энергоснабжающей организации потребленных киловатт, а также контрольными — для каких-то своих измерений потребителя (анализа потребления отдельных приборов, участков или расчётов с субабонентами и пр.) Из нашей статьи вы узнаете, как произвести установку электросчетчика своими руками.

    До 1996 года выпускались и применялись бытовые счётчики классом точности 2,5 (допустимая погрешность в измерениях — 2,5%). В 1997 году их производство было прекращено, и счетчики массово заменили на индукционные, классом 2,0 и электронные, класс точности которых может достигать и 0,5%. ( вот основные классы точности электросчетчиков: 0,5 1,0 1,5 2,0. Цифра класса означает возможную погрешность измерений в процентах.).

    Электронные счетчики имеют меньший вес, габариты, более надёжны, их сложнее обмануть.

    Расчетные счетчики, как правило, являются собственностью энергсбытовой организацией, если иное не предусмотрено договором электроснабжения, и устанавливаются её специалистами. Они же и пломбируют такой счетчик, а потребителю оставляют его на ответственное хранение и эксплуатацию.

    Если же вы всё-таки захотели самостоятельно заняться монтажом электросчетчика, то это совсем несложно, но ответственность за все последствия вы принимаете на себя. В первую очередь необходимо соблюдать правила электробезопасности.

    Инструменты и материалы:

    • счётчик электрический
    • щиток абонентский
    • комплект инструментов с изолированными рукоятками
    • указатель напряжения
    • DIN — рейки
    • автоматические выключатели (ВА)
    • провода электрические
    • винты, гайки
    • мзоляторы

    Установка электросчетчика

    Сначала необходимо определить, какая у вас сеть — однофазная или трехфазная. Сколько нужно отключающих аппаратов, и какие у них номинальные токи (выключателей автоматических, УЗО-устройств защитного отключения).

    Монтировать какие-либо сложные устройства любителю не стоит, поэтому ниже будут рассмотрены простейшие случаи с несложной схемой подключения электросчетчика (квартира, садовый домик или нечто подобное).

    Однофазное подключение — это самый простой вариант. Используются максимум 6 проводов, не считая нагрузки. На входе счётчика — фазный провод (Ф), провод рабочего «нуля» (Н) и (если есть) провод защитного заземления (РЕ). То же самое мы получим и на выходе счётчика.

    Автоматический выключатель перед счётчиком (на схеме выше это двухполюсный автомат на 50А) не является обязательным элементом, но весьма удобен для экстренного отключения всего объекта и для работ внутри щитка. Энергосбыту они не нравятся (могут украсть у них киловатты), но есть простой выход — поместить выключатель в пластиковую коробочку с «ушками» для опломбирования и пластиковой же DIN — рейкой внутри. По цене она недорогая, места займёт немного, крепёж несложный.

    Шины (клемники) представляют собой медную планку, которая крепится на специальных диэлектрических зажимах и имеет несколько отверстий для подсоединения проводов при помощи винтовых зажимов. Такой способ соединения используется, когда необходимо соединить несколько проводов в одно целое.

    1. Работу начинаем с монтажа счётчика в корпусе щитка, который крепится входящими в комплект крепёжными деталями — винты с гайками для щитков, обычно 3 штуки.
    2. Закрепляем автоматы (автоматические выключатели) на выгнутую пластину — DIN рейку 35 мм. Рейка крепится винтами на опорные изоляторы, а автомат на рейке фиксируется подпружиненной защёлкой: для его установки или снятия нужно всего лишь оттянуть защёлку наружу.

    3. Земляная и защитная шинки устанавливаются на опорных изоляторах с помощью винтов и гаек в корпусе щитка, либо на DIN — рейку, но не вплотную друг к другу. Расстояние между ними необходимо для исключения замыкания проводов разного назначения.

    Монтаж ведём «из конца в начало», т.е. сначала подключаем нагрузки к автоматам, затем автоматы к счётчику и только уже потом сам счётчик.

    4. Подключаем каждую из нагрузок: к нижним зажимам автоматов подключается фазный провод нагрузки (Ф), к «нулевой» шинке — «нулевой» проводник (Н), к шине заземления — заземляющий провод (PE).

    5. Верхние зажимы автоматов соединяем перемычками: они есть в продаже и очень удобны — нужно лишь отрезать нужное количество и установить.

    Если их нет, то можно изготовить из обрезков монтажного провода, сняв изоляцию на длину 1 см. Выступающие части проводов необходимо изолировать.

    6. Подключаем счётчик к нагрузке: 3-й зажим счётчика (выход «фазы») — к верхним зажимам автоматов (либо к одному из них, вместе с перемычкой), 4-й зажим счётчика (выход «нуля») — к нулевой шине, см. схема 1).

    7. Теперь необходимо закрепить корпус щитка к ровной горизонтальной поверхности на удобной для считывания показаний высоте.

    8. Перед подключением счетчика к питающей сети необходимо выяснить, какой из питающих проводов фазный, нулевой, защитный. Если проводов всего два — достаточно указателем напряжения коснуться их жил по очереди, на фазу укажет индикатор. Если имеется защитное заземление, то его жилу в электрических проводах помечают зелёным цветом. Нелишним будет посмотреть расцветку в месте подключения вашего питающего кабеля (силовой щит, сборка и т.д.).

    9. После того как вы узнали «распайку» проводов и пометили их (запомнили цвета, повесили бирки и т.п.) — отключите питание вашего объекта!

    10. Далее «фазный» провод подключаем к 1-й клемме, а «нулевой» — к 3-й клемме счётчика. (3-я и 4-я клеммы, как правило, соединены заводской перемычкой, см. схема 1).

    Подключение закончено, можно опробовать счётчик на холостом ходу, а затем постепенно включить нагрузку. Если счётчик расчётный, необходимо вызвать специалиста энергосбыта для проверки и опломбирования.

    Как самостоятельно установить счетчик для воды — читайте в нашей статье.

    www.diy.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
