Установка полотенцесушителя лесенка с нижним подключением: с нижним и боковым вводом, схемы, нюансы монтажа

подключение к стояку, монтаж в ванной своими руками

Главная » Комнаты » Ванная комната » Сантехника

Опубликовано: 10.05.2017Рубрика: СантехникаАвтор: Andrey Ku

В этом пошаговом мастер-классе научимся устанавливать полотенцесушитель лесенка с нижним подключением. Проведем монтаж и разводку труб к стояку, закрепим сантехнику согласно нормативным стандартам.

Шаг 1: Разметка и штробление стены

В ванную комнату приобретают один из двух видов полотенцесушителя: электрический или водяной. Первый вариант проще в монтаже, однако он требует больших энергозатрат. Поэтому чаще всего устанавливают водяной полотенцесушитель. Он подключается к общей отопительной системе или стояку горячей воды.

Подключение полотенцесушителя к отоплению – непрактично. Продолжительность отопительного сезона – 6 месяцев, поддерживать трубы в горячем состоянии круглый год будет невозможно, в отличие от подсоединения к стояку горячей воды. В этом варианте также возможны сложности. Вам потребуется получить разрешение на перекрытие воды во всем доме. В отопительный сезон это будет проблематично, возникает большая вероятность аварийной ситуации. Поэтому рекомендуем подключить полотенцесушитель к стояку ГВС.

Замена старого полотенцесушителя советского типа в ванной производится при помощи болгарки, вырезается змеевик вместе со стояком.

После демонтажа и перекрытия воды делаем разметку. Отмечаем карандашом места нижнего подключения и расположение труб для развода. При монтаже данной сантехники придерживаемся СНиП. Согласно нормативам, высота установки полотенцесушителя должна проводиться на расстоянии 1,2 м от уровня пола и располагаться не менее чем в 0,6 м от раковины, ванной и другого сантехнического оборудования.

Полотенцесушитель можно устанавливать над стиральной машиной, обеспечивая беспрепятственный доступ к технике. Сушилка типа лесенка, как в нашем случае, монтируется на такой высоте, чтобы человек со средним ростом мог свободно дотянуться до последней перекладины. При проведении разметки также учитывайте, что полотенцесушитель не должен располагаться на расстоянии более 2 м от стояка, в противном случае монтаж будет провоцировать большие теплопотери.

Дальше выдалбливаем в расчерченной части стены полости под трубы. Для проделывания штробы вы можете использовать специальный штроборез или обычную болгарку с дрелью. Во время штробления наденьте защитную маску и очки. Если вы оставляете трубы на виду, пропустите этот шаг. На концах стояка под вывод пластиковых труб устанавливаем шаровые краны, благодаря им вы в любой момент сможете перекрыть/возобновить подачу воды.

Шаг 2: Разводка и вывод труб к полотенцесушителю

Общая схема подключения полотенцесушителя одинакова для всех типов устройства. С одного конца проводится подвод, а с другого вывод воды из системы. Приступаем к разводке. Распаиваем полипропиленовые трубы от шаровых кранов до подвода воды к сушилке. Приготавливаем дополнительные инструменты и материалы, которые понадобятся во время работы – паяльник и ножницы для полипропиленовых труб, соединительные фитинги (уголки и муфты-американки). Для развода отопительной системы используем пластиковые трубы со стекловолокном d=20 мм. Накручиваем заглушки.

Временно прикручиваем полотенцесушитель на место без окончательной фиксации и подмоток, выставляем его ровно по горизонту и вертикали, крепим сантехнику на дюбель-шурупы. Муфты-американки должны выступать из стены на толщину плитку, которой она будет облицовываться.

Шаг 3: Заделка штрабы и облицовка

После установки полотенцесушителя по уровню смачиваем стену от пыли и заделываем штробу шпаклевкой.

Снаружи оставляем внешнюю часть полипропиленового фитинга с резьбой, остальное шпаклюем.

Как только шпаклевка застынет, снимаем полотенцесушитель. Окончательно будем монтировать его когда облицуем стены плиткой.

Шаг 4: Установка эксцентриков и креплений

Кафель положен, теперь наступает окончательный монтаж полотенцесушителя. Со стороны стояка мы вырезали в плитке окошко под ревизионную дверцу. Через него убеждаемся, что краны перекрыты, выкручиваем заглушки.

В комплекте с полотенцесушителем идут эксцентрики с узкой и широкой резьбой, ½ и ¾ дюйма со смещением. Вкручиваем эксцентрик вручную в резьбу, выходящую из стены, вставляя ее узкой частью, предварительно намотав уплотнительную нить. Устанавливаем ровно, без перекосов, слегка не дотягиваем, чтобы можно было отрегулировать положение полотенцесушителя. Подтягиваем соединение гаечным ключом.

Не забываем про установку прокладок, надеваем сверху отражатели, которые скроют место соединения трубы с сантехникой. Накручиваем полотенцесушитель от руки, выставляем его по уровню, проворачивая эксцентрики.

Прикручиваем устройство и делаем метки, где будет располагаться верхнее крепление полотенцесушителя к стене. Последний раз снимаем полотенцесушитель, просверливаем в отмеченных местах отверстия под дюбель-шурупы при помощи специального сверла по кафелю во избежание растрескивания плитки.

Накручиваем крепление для полотенцесушителя, которое идет в комплекте, подтягиваем в меру. Далее открываем вентили кранов, стравливаем воздух и проверяем на возможную утечку. Если все сухо, двигаемся дальше.

Шаг 5: Монтаж ревизионного люка

После проверки на утечку приступаем к монтажу дверцы ревизионного люка.

Для крепления пластика будем использовать жидкие гвозди Point 96. Это кристально прозрачный фиксатор, который после нанесения создает невидимый шов, подходит практически для всех поверхностей. Еще одна особенность – первичная схватка. Применять дополнительно болты и крепления не нужно.

Люк установлен, в случае необходимости он легко открывается для проведения ревизии и перекрытия кранов.

Шаг 6: Окончание установки

Установка полотенцесушителя в ванной окончена. Своими руками вы проверили разводку труб, сделали штробление и правильно зафиксировали лесенку на стене.

Пошаговое видео установки полотенцесушителя

Понравилась статья? Поделиться с друзьями:

Что такое универсальное подключение полотенцесушителя

Уважаемые посетители сайта, в этой статье мы решили подробно разобрать — что такое универсальное подключение полотенцесушителя, т.к. часто люди, позвонив для консультации или даже придя в магазин, чтобы посмотреть, пощупать и выбрать понравившуюся им модель, не понимают, теряются и задают вопрос: «Что такое универсальное подключение полотенцесушителя?» Так, что, видимо настало время разобрать этот вопрос как можно более подробно.

Ссылка на видео: https://www.youtube.com/channel/UCTSwKPnvnGyCCLBbEZr2ifw

Итак — полотенцесушитель водяной лесенка с универсальным подключением…

Любой водяной полотенцесушитель «лесенка», который мы вам предлагаем, имеет возможность универсального подключения: «Нижнее», «Диагональное», «Боковое», т.е. его можно подключить к системе ГВС или отопления как горизонтально (внизу или вверху), так и вертикально — вправо или влево или по диагонали.

Данное условие оговорено и гарантируется всеми производителями, выпускающими полотенцесушители «лесенки» с универсальным подключением и отражено в Паспорте изделия.

Обычный водяной полотенцесушитель «лесенка», независимо от его внешнего вида, формы, размеров, выглядит так:













Рис. 1 Это стандартное классическое подключение любого п/с «лесенки» — двумя присоединительными уголками, нижнее, горизонтальное.































В верхней части каждого полотенцесушителя «лесенки» находятся краны «Маевского» для сброса воздуха, которые прикрыты декоративными хромированными колпачками.

Рис. 2. Так любая «лесенка» будет выглядеть с верхними и нижними узлами в разобранном виде.























Пример № 1: необходимо переделать стандартное подключение «лесенки» с нижнего на боковое-правое.

Для этого справа вверху откручиваем верхний узел, а слева снизу — присоединительный угол.

Рис. 3

Теперь меняем местами верхние и нижние открученные нами узлы.

Рис. 4 Получили — ПРАВОЕ БОКОВОЕ подключение нашего полотенцесушителя.

Аналогично делается «ЛЕВОЕ».

Присоединительные углы можно повернуть как вбок, так и к стене.

ВАЖНО! При данном подключении присоединительный размер, т.е. межосевое расстояние между верхним и нижним углом, будет равно высоте полотенцесушителя. Т.е., если вы переделываете полотенцесушитель под боковой размер 500мм, то и высотой он должен быть 500мм (например модель «Радуга» 600/500 мм, где ширина — 600 мм, высота — 500 мм. Так же при боковом 600 мм, 800 мм и т.д., полотенцесушитель берем соответственно высотой 600, 800 и т.д. миллиметров.

Пример № 2. Переделываем стандартную «лесенку» на диагональное подключение.

Для этого откручиваем верхний и нижний узлы, как показано на рисунке ниже.

Рис. 5

Меняем их местами и снова прикручиваем.

Рис. 6 Получили диагональное подключение полотенцесушителя.

Присоединительные углы, также, как и у бокового подключения, можно поворачивать вбок или к стене, по необходимости.

ВАЖНО! Размер по подключению в данном случае необходимо измерять «по месту» после сборки полотенцесушителя. Т.е.: переделали полотенцесушитель на диагональное подключение, собрали, померяли межосевое расстояние между углами и только после этого монтируем выводы труб для подключения.



Полотенцесушители лесенки универсальные

вариантов отопления

Существуют два типа нагрева только вариантов следующим образом:

Только нагревание (HO) — Подходит для всех цепей

для подключения к прямому (открытому) или косвенному (закрыто) центральному нагреванию или для контур горячей воды.

  ТОЛЬКО НАГРЕВ (HO) — Подходит только для косвенного (закрытого) контура

ТОЛЬКО для подключения к косвенному (закрытому) контуру центрального отопления. Нельзя устанавливать на разомкнутую цепь из-за наличия в изделии деталей из черного металла (стали).

• Убедитесь, что выбранная вами вешалка для полотенец подходит для имеющейся сети. Никогда не устанавливайте изделие, содержащее детали из черного металла (стали), на разомкнутую цепь.
• Везде, где это возможно, полотенцесушители Vogue изготавливаются из латуни, устойчивой к обесцинкованию. Однако следует понимать, что термин «устойчивый» не полностью исключает возможность децинкификации. Если вы намереваетесь установить изделие в открытый (прямой) контур горячего водоснабжения, обратитесь в местное управление водоснабжения, чтобы убедиться, что ранее не происходило обесцинкивание.
• Вешалки для полотенец, изготовленные из латунных труб, не следует устанавливать на открытом контуре, если имеется устройство для смягчения воды. Ответственность за совместимость продуктов лежит на установщике.
• В зонах с агрессивной водой или там, где установлены умягчители воды, доступны материалы, устойчивые к обесцинкованию, которые могут быть указаны для определенных моделей.

   ТОЛЬКО ЭЛЕКТРИЧЕСКИЙ (EO)

Полностью независимый блок, требующий только отвода электропитания с предохранителем в непосредственной близости. Стандартный формат электрических полотенцесушителей заполнен жидкостью. Теплоноситель нагревается электрическим элементом, расположенным в нижней части полотенцесушителя. Элемент представляет собой герметичный картридж и поэтому может быть легко заменен в случае выхода из строя.

• Установка должна выполняться только квалифицированным электриком и должна соответствовать действующим нормам электропроводки IEE и BS7671 или нормам, применяемым соответствующими регулирующими органами для страны или региона, в котором будет расположено устройство.
• Всегда следите за тем, чтобы вешалка для полотенец была защищена предохранителем соответствующего номинала (обычно 5 ампер) или автоматическим выключателем остаточного тока собственной марки.
• Электрический элемент полотенцесушителя изготовлен и проверен в соответствии с европейским стандартом EN60335-1 (CENELEC) — CE 61/50. Он защищен только от брызг и никогда не должен погружаться в воду.
• Вешалка для полотенец всегда должна устанавливаться таким элементом, который находится внизу устройства. Циркуляции тепла не будет, если полотенцесушитель будет установлен элементом вверх. В этом случае произойдет косвенное повреждение элемента.
• Полотенцесушители Electric Only предназначены для непрерывной работы и совершенно безопасны, если оставить их постоянно включенными. Если требуется синхронизированная работа, используемые часы должны быть рассчитаны на мощность электрического элемента.

   ОТОПЛЕНИЕ И ЭЛЕКТРООБОРУДОВАНИЕ (HE)

Также известно как двойное топливо или двойная энергия. Подключен к контуру центрального отопления и включает электрический элемент, позволяющий работать в летние месяцы, когда центральное отопление НЕ используется.

• Убедитесь, что выбранная вами вешалка для полотенец подходит для имеющегося контура. Никогда не устанавливайте изделие, содержащее детали из черного металла (стали), на разомкнутую цепь.
• Везде, где это возможно, полотенцесушители Vogue изготавливаются из латуни, устойчивой к обесцинкованию. Однако следует понимать, что термин «устойчивый» не полностью исключает возможность децинкификации. Если вы намереваетесь установить изделие в открытый (прямой) контур горячего водоснабжения, обратитесь в местное управление водоснабжения, чтобы убедиться, что ранее не происходило обесцинкивание.
• Вешалки для полотенец, изготовленные из латунных труб, не следует устанавливать на открытом контуре, если имеется устройство для смягчения воды. Ответственность за совместимость продуктов лежит на установщике.
• В зонах с агрессивной водой или там, где установлены умягчители воды, доступны материалы, устойчивые к обесцинкованию, которые могут быть указаны для определенных моделей.
• Установка должна выполняться только квалифицированным электриком и должна соответствовать действующим правилам электропроводки IEE и BS7671 или нормам, применяемым соответствующими регулирующими органами для страны или региона, в котором будет расположено устройство. Нагревательный элемент в двухтопливных агрегатах следует устанавливать до проверки системы на герметичность, но не включать до тех пор, пока система не будет заполнена водой и не начнет работать. Вешалка для полотенец должна быть индивидуально заземлена.
• Всегда следите за тем, чтобы вешалка для полотенец была защищена предохранителем соответствующего номинала (обычно 5 ампер) или автоматическим выключателем остаточного тока собственной марки.
• Электрический элемент полотенцесушителя изготовлен и проверен в соответствии с европейским стандартом EN60335-1 (CENELEC) — CE 61/50. Он защищен только от брызг и никогда не должен погружаться в воду.
• Вешалка для полотенец всегда должна устанавливаться таким элементом, который находится внизу устройства. Циркуляции тепла не будет, если полотенцесушитель будет установлен элементом вверх. В этом случае произойдет косвенное повреждение элемента.
• Нагревательный элемент в двухтопливных моделях никогда нельзя эксплуатировать, если полотенцесушитель полностью не заполнен водой и не подключен к системе центрального отопления. Конструкция системы должна гарантировать постоянное заполнение агрегата. Особую осторожность следует соблюдать после любых работ по обслуживанию, требующих «слива» системы.
• В моделях с двумя источниками энергии необходимо учитывать тепловое расширение, частично открывая обратный клапан. Клапан потока должен быть закрыт, чтобы предотвратить циркуляцию по системе. Примечания производителя не имеют преимущественную силу перед юридическими обязательствами.
• Ни в коем случае нельзя использовать электрическую работу двухтопливных моделей в сочетании с работой центрального отопления.

Опции стандартной направляющей (HO)

Опции лестничной направляющей (HO)

Опция стандартной направляющей (EO)

Лестничная направляющая Опция (EO)

Опция стандартной направляющей (HE)

Опция лестничного рельса (HE)

Подключение полотенцесушителя к системе горячего водоснабжения

Полотенцесушитель, установленный в ванной, не только сушит белье, но и создает благоприятный микроклимат, препятствующий образованию неприятных запахов, грибков и сырости. Сегодня рынок этой сантехники насыщен моделями с различным дизайном и функциями. Из этой статьи вы узнаете, как правильно подключить полотенцесушитель к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также есть в этой публикации.

Конструктивные особенности

Полотенцесушитель водяной может быть в различных конфигурациях. Самым простым среди них является змеевик, который подключается к общей системе горячего водоснабжения. Обычно такой вариант предусматривался в домах советской постройки. В относительно новых домах возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) через отдельный выход. Это позволяет устанавливать данное оборудование различных модификаций – от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже оценили его удобство в повседневном использовании и функциональность. Подключение лестничного полотенцесушителя осуществляется с помощью следующих элементов:

• Водозапорная арматура.
• Система циркуляции воды — трубопроводы подачи и возврата.
• Заглушка.
• Клапан воздухоотводчик (при установке клапан Маевского располагается сверху).
• Кронштейн для настенного монтажа.

Схемы подключения

У нас есть три сценария для анализа:

1. Многоквартирный дом с тупиковым горячим водоснабжением;
2. Жилой дом с оборотным горячим водоснабжением;
3. Частный дом или автономный водонагреватель в квартире. В этом случае у нас есть полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно проектировать с нуля.

Котельная с котлом в частном доме

Подробнее узнать о том, как монтируются полотенцесушители, поможет видео в этой статье: вашему вниманию будет представлена ​​схема подключения, вспомогательная арматура и схема подключения ГВС.

Тупик ГВС

Полотенцесушитель подключается между стояком и подводом горячей воды. На входе подачи воды в осушитель установлен запорный вентиль. По понятным причинам нагрев змеевика возможен только при течении воды через ваши краны.

Санузел в хрущевке: горячее водоснабжение подключено к стояку через змеевик

Неужели невозможно реализовать непрерывную циркуляцию через змеевик — хотя бы создав замкнутый контур и снабдив его циркуляционным насосом?

Это возможно, но в этом нет никакого смысла.

Есть две причины:

1. Циркуляционная система должна иметь источник тепла для нагрева воды, чтобы компенсировать потери тепла через трубы. Очевидным кандидатом на роль такого источника является стояк горячего водоснабжения. Только — вот проблема! — он, как и сам змеевик, остывает при отсутствии протяжки;
2. Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 Вт. Недорогой электрический полотенцесушитель стоит столько же и имеет энергопотребление 30-80 Вт. Принцип бритвы Оккама, не рекомендующий излишне усложнять задачу, отсекает оборотное горячее водоснабжение как неоправданно сложное решение.

Электроприбор на фото потребляет не более 80 Вт.

Циркуляция ГВС

Подробная инструкция по подключению сушилки к циркуляционному водопроводу содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа, полотенцесушители должны подключаться к подающим трубопроводам горячего водоснабжения (читай — это размещается в разрыве стояков горячей воды, соединенных с подающей заправкой). Подключение к циркуляционным стоякам (обратка) допускается при условии установки запорной арматуры и байпаса.

Соединение теплообменника с байпасом и клапанами

Обратите внимание: автор настоятельно рекомендует придерживаться этой схемы подключения даже при установке катушки для питания. Запорная арматура обеспечит возможность отключения осушителя в летнюю жару, а байпас исключит остановку циркуляции в группе стояков при его отключении.

Практическая реализация подключения

Автономная система горячего водоснабжения

Как реализовать горячее водоснабжение с полотенцесушителем в системе с автономным приготовлением горячей воды при самостоятельном монтаже?

Устройство устанавливается в разрыв между закольцованным розливом или подводом горячей воды. Циркуляция в них обеспечивается насосом.

Циркуляционный насос ГВС

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного выхода для подключения циркуляционного трубопровода.

Вот два примера электрических схем.

Циркуляция ГВС в системе с одноконтурным котлом и бойлером косвенного нагрева

Насос заставляет воду циркулировать по замкнутому контуру между входами котла. Котел (в данном случае косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Котел в системе с рециркуляцией ГВС

Капитан Судьба подсказывает: подключение электрокотла с циркуляционным трубопроводом полностью идентично показанному на схеме.

ГВС с термостатическим смесителем

Если котел или любой другой прибор (водонагреватель газовый, двухконтурный котел, проточный электронагреватель напорного типа) не имеет циркуляционной врезки, реализуется схема с трехходовым термостатическим смесителем: горячая вода циркулирует по замкнутому контуру и нагревается для компенсации потерь тепла. По мере потребления воды контур питается от системы холодного водоснабжения.

Aquatic

Этот вариант известен нам еще со времен СССР, когда такое оборудование было установлено во всех ванных комнатах. Такие модели остаются самыми популярными и по сей день. В этом случае полотенцесушитель подключается к стояку горячей воды (схема поможет сделать это правильно) или к системе отопления.

На самом устройстве установлены вентили, с помощью которых происходит перекрытие воды при замене. Эти модели обычно доступны из нержавеющей стали, латуни и меди. И самое главное, у них низкая стоимость.

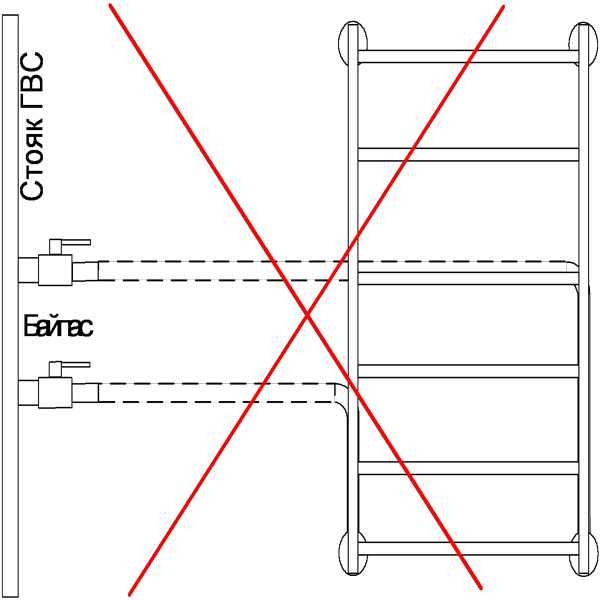

Схема дна

Полотенцесушитель, соединенный с помощью вкладыша, расположенного внизу, выглядит интересно и эстетично. Правда, его эффективность несколько ниже, чем при других вариантах подключения. Однако этот вариант достаточно популярен. Существует несколько рабочих схем подключения такой модели:

• с прямым байпасом. Непременным условием является установка на одной из вертикалей крана Маевского. Как правило, он входит в комплектацию оборудования. Сливные краны необходимы для того, чтобы можно было избавиться от наличия воздуха в системе после отключения подачи воды. Чтобы эти детали не нарушали внешний вид помещения, их обычно маскируют специальной декоративной заглушкой;
• с удлиненной вертикальной нижней подводкой. Эта схема практически не отличается от предыдущей. Необходим для тех случаев, когда необходимо расположить горизонтальные трубы подающей линии как можно ниже к полу;
• с зауженным байпасом. При этом верхняя ветка должна иметь небольшой подъем в сторону полотенцесушителя, этот показатель должен составлять от 5 до 20 миллиметров на метр трубы;
• со смещенным байпасом. При этом его диаметр должен быть равен диаметру стояка.

Электрический

Данная модель используется, если нет возможности подключения водяного полотенцесушителя. Есть два основных варианта – настенный и напольный. Первый из них имеет самый разнообразный дизайн и используется в небольших помещениях. Отдав предпочтение этому варианту, особое внимание необходимо уделить потребляемой мощности, чтобы заранее рассчитать примерную стоимость электроэнергии. В этом случае схемы подключения полотенцесушителя могут быть такими:

• Открыто — вилка и розетка используются.
• Закрытый — проводка укладывается в конструкцию стены.

Основные характеристики электрических полотенцесушителей:

• Часто эти устройства оснащены регулятором температуры.
• Их можно устанавливать не только в ванной, но и в других комнатах.
• Благодаря разнообразию дизайнерских решений можно подобрать модель, идеально вписывающуюся в дизайн помещения.

Демонтаж современного строительства

Если правильно установлено современное оборудование, с разъемными соединениями, то заменить его будет несложно. Важно, чтобы новый сантехнический прибор был таким же, как и старый, и имел те же размеры в центрах соединительных труб.

Новое оборудование должно быть выровнено по центру соединений. Необходимо снять полотенцесушитель, который уже отслужил свое, а затем установить новый на ответные разъемы, подключить его к системе и закрепить на стене.

Разновидности конструкций полотенцесушителей

На рынке предлагается несколько форм полотенцесушителей, различающихся по способу нагрева:

• электрические — автономные обогреватели в виде полотенцесушителя, которые работают от электрической сети;
• комбинированные — автономные, работающие на водяном ТЭНе;
• вода — подключена к системе отопления или горячего водоснабжения.

Первые два типа полотенцесушителей продаются готовыми к использованию. Для их установки вам понадобятся кронштейны, которые идут в комплекте. Третий тип, водяной, требует использования дополнительных деталей не только для крепления на стене, но и для подключения к водопроводу.

Внимание! Водяной полотенцесушитель – самый распространенный вид и самый экономичный. После установки не требует дополнительных затрат, так как интегрируется в центральные коммуникации.

Водяные полотенцесушители могут иметь различную геометрическую форму:

• классический змеевик;
• U-образный;
• в виде лестницы разных размеров;
• угловой.

Форма полотенцесушителя не влияет на подключение к центральным коммуникациям и является делом вкуса владельца.

Металл для полотенцесушителя разный. Поскольку он имеет постоянный контакт с влагой и теплом, он должен быть коррозионностойким металлом.

Производители предлагают следующие варианты:

• нержавеющая сталь;
• медь;
• хромистая сталь;
• латунь.

Все перечисленные металлы и сплавы устойчивы к коррозии и имеют привлекательный внешний вид.

Внимание! Помимо красоты и цены, главным критерием при выборе полотенцесушителя должен быть его диаметр и совместимость импортных моделей с отечественной резьбой на фурнитуре.

Диаметр полотенцесушителя должен соответствовать диаметру трубы отопления (или горячего водоснабжения), к которой он будет подключен. Наиболее распространенные варианты: 32 мм или дюйм; 25 мм или ¾ дюйма. Если змеевик меньше центральной трубы, он может лопнуть из-за скачка давления в системе.

Рекомендуем ознакомиться: Нажимные фитинги — новейшая разработка для надежного соединения труб

Удаление старого змеевика

Заменить старый советский змеевик намного сложнее. В этом случае вместе с заменой стояка устанавливается полотенцесушитель с боковым подключением. Причем он может быть частичным (в вашей квартире) или полным. Однако менять часть старого трубопровода нецелесообразно; желательно полностью заменить стояк. Для этого вам нужно будет договориться с соседями снизу и сверху, чтобы они подключили новый стояк. Это обычная практика, так как оставлять старые трубы в потолке очень опасно.

Установка водяного полотенцесушителя своими руками

Для установки нового прибора в первую очередь необходима схема подключения полотенцесушителя с указанием размеров каждой секции и расположением арматуры, затем будет производиться сборка оказаться точнее.

Установка полотенцесушителя в ванной своими руками теперь требует паяльника для сварки пластиковых труб. В комплекте должны быть насадки стандартных размеров. При правильном выполнении всех инструкций процесс сварки легко освоить самостоятельно. Полезно посмотреть видеоурок на эту тему, чтобы не упустить важные технологические моменты.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выбор экранов для ванной: описание и особенности установки

Протянуть трубы можно в любое место, где будет установлено устройство. Не стоит просто вешать полотенцесушитель над ванной. На это есть несколько причин:

1. Сушильные машины никогда не размещают там, где есть избыток влаги.
2. Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
3. Неудобно принимать душ и тянуться за вещами по трубам через ванну.

Подготовка труб

Ход работы будет следующим:

• Труборез используется для резки пластиковых труб необходимого размера. На концах снимают фаску с уклоном 150 и длиной 2-3 мм. С кромок реза удаляются заусенцы и крошки для качественного соединения.
• Необходимо перекрыть вентиль подачи горячей воды на стояк и отрезать старый полотенцесушитель от труб.

Важно! Вопрос об установке устройства должен быть предварительно согласован с ЖЭКом.

• Стояк может износиться, тогда желательно заменить его частично или поставить новый целиком. Старые трубы в перекрытиях желательно не оставлять, а места подключения новых должны быть доступны для ремонта. Работу по замене стояка и установке ответвлений от него следует доверить специалистам.
• Следующим шагом является установка шаровых кранов и байпаса – участка трубопровода с арматурой.

Крепление полотенцесушителя к стене

Как повесить полотенцесушитель в ванной? Для этого используются скобки. Сначала они прикручиваются к прибору, затем выравниваются уровнем и делаются отметки на стене.

В ванной нужно просверлить отверстия в плитке, для чего используется специальная дрель. Устройство следует закрепить на стене с помощью пластиковых дюбелей.

Важно решить, на какой высоте вешать полотенцесушитель, и выбрать правильный зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:

• от 5 до 5,5 см диаметром до 2″;
• 3,5 см в диаметре до 1″.

Крепление может быть фиксированным или с регулируемым зазором благодаря шпильке, ввернутой в кронштейн. Таким образом может быть создана необходимая циркуляция воздуха для обеспечения быстрой сушки белья. Слишком частые регулировки не рекомендуются, так как трубы постоянно находятся под давлением. Они работают надежно, когда они постоянно закреплены.

Устройство не должно быть жестко закреплено, чтобы несущие участки стены не нагружались при термических деформациях труб.

Как установить полотенцесушитель для удобства использования? Стандартом оговаривается, что высота установки полотенцесушителя по правилам составляет 120 см. Если размер невозможно выдержать, нижний предел составляет 95 см, а верхний – 170 см.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Современные ванные комнаты: дизайн, фото

Прежде чем правильно подключить полотенцесушитель, следует подобрать соответствующую фурнитуру. Резьба герметизируется навивкой из льна, а затяжка производится аккуратно, чтобы не повредить резьбовые соединения.

Соединение труб

Полипропиленовые трубы привариваются к муфтам паяльником. Нарезаются патрубки необходимой длины. Концы скошены, а края зачищены. В гильзу вставляют трубу, а гильзу надевают на штифт, после чего нагревают. Время прогрева определяется по таблице.

Дополнительный контроль: элемент считается горячим, если его можно легко повернуть и снять с сопла.

После снятия с паяльника нагретые детали сразу соединяются. Они располагаются точно друг относительно друга с небольшим нажимом. Через 3-5 секунд соединение труб схватывается.

Установите устройство так, чтобы вода проходила через него сверху вниз. Для этого водяной полотенцесушитель сначала соединяется со стояком с верхним входным патрубком. Подключив и закрепив прибор, систему проверяют на герметичность, для чего открывают краны и включают подачу горячей воды. Установленные устройства не должны иметь утечек.

Установка перемычки

Перемычка является своего рода спасательным кругом в непредвиденных ситуациях. Его установка необязательна, но крайне желательна. Так, например, в месте соединения полотенцесушителя образовалась течь, которая с каждой минутой становится все интенсивнее. И совсем нет времени звонить в экстренную службу и ждать больше часа их приезда.

Итак, чтобы не зависеть от таких ситуаций, установлен байпас. Внешне это обычный участок трубопровода. Для его установки на концы полотенцесушителя монтируются обычные шаровые краны, с помощью которых можно при необходимости перекрыть подачу воды.

Водяной полотенцесушитель: боковое подключение

Данный вариант конструкции позволяет установить сантехнику в стандартный стояк полотенцесушителя или в существующую сеть горячего водоснабжения. Иными словами, не требует подготовки дополнительной дренажной системы. Однако водяные полотенцесушители с боковым подключением имеют один небольшой недостаток – наличие сварных элементов. Но при должном качестве сантехнического оборудования эта модель прослужит долго.

При подключении данного устройства учитывайте следующие параметры:

• Соответствие диаметров трубопроводов.
• Межосевое расстояние — расстояние между выпускным и входным отверстиями.

Допускается боковое подключение полотенцесушителя «лесенка» с применением водяных муфт. При этом запрещается производить переход с трубопроводов большого диаметра на трубы меньшего сечения, так как это может привести к повышению давления в устройстве, что спровоцирует протечки или даже разрыв сварных соединений.

Кроме того, водяные полотенцесушители с боковым подключением устанавливаются в ситуациях, когда планируется закрытие водопроводных труб плиткой. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

При монтаже полотенцесушителя с боковым подключением важно помнить, что подача воды осуществляется под напором, соответственно места подключения должны выдерживать резкие перепады и сильный напор водопровода.

Как правильно подключиться?

Оборудование должно быть установлено в ванной комнате в соответствии с принятыми нормами. Таким образом, схема подключения полотенцесушителя к стояку горячего водоснабжения должна соответствовать требованиям СНиП 2-04-01-85. Подобная конструкция подключается к системе отопления в частных домах, оборудованных индивидуальной системой отопления.

В многоквартирных домах монтаж целесообразнее производить в полном соответствии с проектом, при необходимости — на отдельный стояк. Такой подход вполне оправдан, ведь система центрального отопления функционирует только в холодное время года, а подача воды осуществляется постоянно.

На принцип подключения не влияет тип полотенцесушителя: важно правильно обеспечить подачу и отток. В результате будет производиться регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие способы подключения:

• Устройство с верхним подключением.
• Полотенцесушитель с нижним подключением.
• В нижней части сантехнического прибора.
• Диагональное соединение (используется для лестниц).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Технология подключения полотенцесушителя

Процесс установки полотенцесушителя зависит от типа устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические аксессуары легко подключаются.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомиться со схемой подключения, предложенной производителем в инструкции. Также проверьте комплектацию купленного устройства.

Для установки сушки потребуются следующие инструменты и материалы:

• строительный уровень;
• карандаш;
• рулетка;
• молоток;
• Разводной ключ;
• отвертка;
• паяльник и нож для труб из ПВХ;
• Кран Маевского;
• два тройника;
• сцепление;
• крепеж, кронштейны;
• Трубы поливинилхлоридные диаметром 32 мм;
• пакля или уплотнительная лента;
• примерка.

Если необходимо установить перемычку, необходимо приобрести еще два шаровых крана.

Этапы монтажа водяного полотенцесушителя

Полотенцесушитель чаще всего подключается к системе горячего водоснабжения. Вы можете установить устройство самостоятельно, следуя выбранной схеме подключения и пошаговой инструкции:

• перекрыть подачу воды;
• обозначают с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от подступенка и уклон гильзы 5 — 10 миллиметров;
• установить и закрепить полотенцесушитель;
• смонтировать перемычку, установив тройники и шаровые краны на концах трубы;
• с помощью угловых и прямых штуцеров подсоединить и отрегулировать направление патрубков подачи и обратки теплоносителя;
• установить кран Маевского на полотенцесушитель.

Все стыки уплотнены паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя проверяют герметичность соединений.

Подключение электрического полотенцесушителя

Этот тип полотенцесушителя можно установить в любом помещении, независимо от расположения горячего или отопительного трубопровода. Процесс установки устройства состоит из закрепления конструкции в выбранном месте и подключения ее к сети.

Правильно подключенный электрический полотенцесушитель

Установка электрического полотенцесушителя в ванной или в другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

• подключение должно осуществляться трехжильным кабелем;
• должно быть заземление;
• допускается установка только скрытой изолированной проводки;
• необходимо использовать УЗО.

Требования к установке полотенцесушителей:

• расстояние от пола — не менее 20 сантиметров;
• предметы мебели должны располагаться на расстоянии 75 сантиметров;
• между стеной и сушкой должно быть пространство 30 сантиметров;
• Расстояние от санузла и умывальника — не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности для сушки полотенец. Подключение полотенцесушителя в загородном доме

Для обеспечения сушки банных полотенец в загородном доме применяются различные способы подключения. Если отопление осуществляется на даче, то отличным вариантом будет врезка в контур системы отопления. Но при такой установке следует учитывать, что устройство будет функционировать только в холодное время года.

Если вы предполагаете регулярно пользоваться полотенцесушителем, то оптимальным вариантом станет электрическая конструкция. Эту сушку можно включать и выключать по мере необходимости.

Подключение водяных устройств в загородном доме осуществляется по типовым схемам. Чаще всего при подключении к отопительному контуру используют боковую или диагональную врезку.

Основные моменты

Для подключения любой техники в ванной необходимо иметь профессиональные навыки. Так как ошибки в измерениях в несколько миллиметров могут привести к большим неприятностям и проблемам с эксплуатацией. Если есть необходимость установить полотенцесушитель, стоит обратиться к опытному специалисту.

Важно учитывать особенности и тонкости работы:

• Проведение точных замеров.
• Определение местоположения конструкции.
• Наличие муфт, фитингов, кронштейнов и др. доп.деталей.
• Выбор способа подключения.

Установка полотенцесушителя в ванной относится к разряду сложных сантехнических работ. Поэтому, если вы не уверены, не нужно испытывать судьбу и пытаться выполнить установку самостоятельно. Последствия могут быть самые разные: от банальной протечки трубопроводов, покрытых керамической плиткой, до повреждения плитки в процессе навешивания кронштейнов.

Прежде чем приступить к работе, важно решить, по силам ли вам такая работа или нет. Даже если вы решите не делать это самостоятельно, по крайней мере, вы будете знать последовательность монтажа, что позволит контролировать качество монтажа наемных специалистов.

Наем профессионалов – это самое правильное и взвешенное решение, так вы сможете не только сэкономить время и нервы, но и получить отличный результат.
