Подвесной потолок марки «Армстронг» является одним из наиболее распространенных вариантов оформления офисных помещений, но его можно увидеть и в обычных квартирах. Удобство установки обеспечивается ячеистой структурой такого потолка. В случае необходимости отдельные его элементы легко заменить. Над подвесными конструкциями можно спрятать электропроводку или коммуникации, а помещение в целом приобретает классический вид. В материале далее речь пойдет о том, как собрать потолок Армстронг, каковы его преимущества и недостатки, из каких элементов он состоит.

Достоинства и недостатки потолка «Армстронг»

Простота и четкость линий делают потолки Армстронг востребованными не только в офисах, но и в общественных местах, в торговых центрах и кафе, развлекательных учреждениях и в квартирах.

Приведем несколько преимуществ использования фальшпотолка Армстронг:

высокая степень тепло- и шумоизоляции;
простота монтажных работ – их можно выполнить своими руками, не привлекая сторонних специалистов;
отсутствие необходимости в подготовке потолка к обшивке;
возможность замаскировать проходящие под потолком воздуховоды, отопительные трубы, кабели электропроводки или связи, обеспечив при этом свободный доступ к ним в случае необходимости;
широкий ассортимент материалов для ячеек, позволяющий создать дизайн помещения по своему вкусу;
доступная цена;
удобство установки встраиваемых осветительных приборов;
возможность демонтажа и повторной сборки, если это необходимо.

Тем не менее потолочная система Армстронг не лишена и некоторых недостатков, в частности:

органические плиты, которые устанавливаются в профильный каркас, чувствительны к влаге – при намокании они теряют свою форму и разрушаются;
от протечки воды с потолка такой потолок не защитит;
высота помещения с таким потолком сокращается, по меньшей мере, на 20 см, поэтому применение системы Армстронг не всегда подходит для квартир;
в помещениях неправильной формы монтаж такого потолка невозможен.

Хотя в ремонте все чаще применяются новые технологии, в частности, натяжные пленочные потолки, все же достаточно много потребителей останавливают свой выбор на установке Армстронга. Причина этого кроется в его достоинствах, а также возможности сэкономить на ремонте, выполнив монтаж потолка самостоятельно.

Как устроены потолки Армстронг

Устройство подвесных потолков типа Армстронг предполагает наличие жесткого каркаса из металлических профилей, образующих ячейки 60×60 см, внутри которых размещены плиты из мягкого или плотного органического материала подходящего размера.

Для производства жестких плит используются такие материалы, как:

металлические пластины – цельные или с перфорацией;
пластик;
деревянные листы;
зеркала или стекла.

А вот мягкие плиты для подвесного потолка Армстронг изготавливают из органических или минеральных материалов. Минеральные плиты в последние годы используются все реже, поскольку в своем составе они содержат микрочастицы минеральной ваты, которые пагубно влияют на дыхательные пути.

А вот органические плиты для монтажа потолка Армстронг применяют часто и активно. Они удобны в работе, обладают малой массой, безопасны для здоровья, поскольку сделаны на основе переработанного целлюлозного сырья.

Для сборки подвесных потолков Армстронг потребуются такие компоненты:

Несущий профиль в форме буквы Т, длиной 3,7 м. Такие профили располагают параллельно короткой стене помещения. Если длины недостаточно, ее наращивают, используя особые крепежи. Излишки профиля отрезают.
Т-образный продольный профиль, его длина 1,2 м. Фиксируется на несущем профиле с шагом в 60 см.
Т-образный поперечный профиль длиной 60 см.
Стеновой профиль в форме буквы L, длиной 3 м. Монтируется по всему периметру помещения, горизонталь проверяется уровнем.
Потолочный подвес со штангой и крючком. Штангу фиксируют на потолке анкерами или дюбелями, а крючок цепляют на несущий профиль. С помощью зажима производят корректировку уровня каркаса.

Дюбели или анкеры для крепления подвеса.
Плиты размером 60×60 см.
Обрезанные плиты для подгонки потолка под габариты помещения.

Приобрести профиль для подвесного потолка Армстронг можно в нескольких вариантах исполнения – металлопластиковый или же металлический, окрашенный порошковым способом. Ширина профиля может быть 15 и 24 мм, в зависимости от того, из какого материала будут использованы плиты. Для тяжелых плит из стекла, металла или дерева лучше взять профиль пошире, а вот органические плиты можно укладывать на более узкие планки.

Если конструкция потолка будет очень тяжелой, используют усиленные подвесы для Армстронга. Для сборки каркаса применяют стандартные крепежи, а вся работа проходит быстро и без осложнений.

При желании в качестве секций потолка можно использовать самодельные деревянные или вырезанные из МДФ панели.

Сколько нужно материала

Расчет материалов для устройства потолка типа Армстронг начинаем с определения площади помещения, то есть измерения ее ширины и длины. Эти данные нужны будут для определения количества профилей и плит.

Процесс расчета количества материалов проходит в такой последовательности:

Вычисляем площадь помещения, умножив размеры сопряженных стен друг на друга. Затем находим площадь плитки – стандартно она составляет 0,36 м². Затем общий размер комнаты делим на площадь одной секции, а полученное значение увеличиваем вверх до целого числа.
Затем находим количество стеновых профилей. Все стороны помещения суммируем, чтобы получить периметр. Это значение делим на 3 м (стандартная длина планки) и получаем искомое количество элементов. Это число тоже округляем вверх.
Теперь считаем несущие профили. Их будем монтировать вдоль короткой стены, отложив от нее расстояние в 60 см. Между элементами зазор равен 120 см. Итак, общую длину комнаты делим на отступы между планками и получаем число рядов. Значение округляем вверх. Ширину помещения делим на длину планки (по стандарту – 370 см) и находим количество планок в одном ряду. Округляем результат до большего числа. Затем перемножаем между собой полученные цифры и получаем общее количество несущих профилей.
Продольные профили считаем похожим образом. Количество планок в ряду находим, разделив длину помещения на размер одного профиля (120 см). Результат округляем вверх. Число рядов определяем путем деления ширины помещения на отступы между планками (60 см). В полученном значении отбрасываем все знаки после запятой. Перемножаем полученные цифры.

Чтобы посчитать поперечные профили, необходимо найти результат деления длины комнаты на расстояния между планками (120 см). Знаки после запятой отбрасываем. Ширину помещения делим на длину планки (60 см) и округляем вверх. Затем находим произведение результатов.
Подвесы для подвесного потолка Армстронг также монтируем с отступами в 120 см. Каждую из сторон помещения сначала делим на это расстояние. Результаты округляем вверх и перемножаем.

Рассмотрим наглядный пример. Необходимо установить подвесной потолок Армстронг по размерам комнаты 3,5×5 м. Площадь помещения в данном случае составит 3,5×5 = 17,5 м. Значит, количество плит потолка будет равным 17,5÷0,36 = 48,6 ≈ 49 штук.

Находим периметр помещения Р = 3,5+3,5+5+5 = 17 м. Затем находим количество стеновых профилей Nсп = 17÷3 = 5,66 ≈ 6 штук.

Определяем число несущих профилей. Их длина превышает ширину комнаты, значит, в одном ряду будет по одной планке. Находим количество рядов: 5÷1,2 = 4,16 ≈ 5. То есть, понадобится 5 несущих профилей.

Находим число продольных профилей в одном ряду: 5÷1,2 = 4,16 ≈ 5 штук. Количество рядов составит: 3,5÷0,6 = 5,8 ≈ 5. Общее количество продольных профилей составит 5×5 = 25 штук.

Число рядов поперечного профиля составит: 5÷1,2 = 4,16 ≈ 4. В каждом ряду будет по 3,5÷0,6 = 5,8 ≈ 6 планок. Итого, общее число элементов: 4×6 = 24 штуки.

Считаем подвесы по ширине: 3,5÷1,2 = 2,9 ≈ 3; по длине 5÷1,2 = 4,16 ≈ 5. Общее число: 3×5 = 15 штук.

При закупке комплектующих лучше предусмотреть небольшой запас материалов на случай их повреждения и выхода из строя.

Когда расчеты материалов для системы Армстронг завершены, желательно начертить схематическую таблицу, чтобы было удобнее работать. Обратите внимание, что если вы планируете монтаж осветительных приборов или вентиляции в потолке, для них нужно предусмотреть дополнительные подвесы. Читайте также: «Как сделать расчет потолка Армстронг и необходимых комплектующих».

Подготовительный этап

Прелесть подвесного потолка Армстронг, равно как и других вариантов такой отделки, состоит в том, что он скрывает все несовершенства потолочного перекрытия. Подготовительный этап в данном случае будет заключаться в удалении старого покрытия, если оно начало отслаиваться или может отвалиться, повредив плиты подвесного потолка. Если старая краска держится хорошо, ее можно не трогать. Все щели и трещины в черновом потолке можно замазать алебастром или цементным раствором, чтобы предотвратить проникновение холода.

Если в помещении есть опасность протечек со стороны потолка, его нужно гидроизолировать, поскольку мягкие плиты Армстронга чувствительны к влаге.

Между черновым потолком и системой Армстронг должен быть зазор в 20-25 см. В нем при желании можно уложить плиты тепло- и шумоизоляции. Для волокнистого утеплителя нужна деревянная обрешетка. Ее фиксируют со смещением относительно каркаса подвесного потолка Армстронг. После укладки утепляющего слоя его закрывают пароизоляционной мембраной. Если используется пенополистирол, то крепится он на клей или на дюбели с широкими шляпками.

Не забудьте, что в процессе монтажа теплоизоляционного слоя, из-под него нужно вывести проводку и вентиляционные каналы.

Технология монтажа

Перед тем как собирать Армстронг, на стенах нужно отбить уровни, чтобы дальнейшая работа проходила без осложнений. Для этого применяется лазерный уровень. Начинают разметку от самого низкого угла чернового потолка. В углу вниз откладывают среднее значение длины подвеса, чтобы его можно было свободно регулировать вверх и вниз. От этого места в обоих направлениях по стенам откладывают линии до углов, а затем продолжают их на сопряженных с ними стенах. В последнем углу линии должны соединиться в одной точке.

Далее переходят к установке пристенного L-образного профиля Армстронг. Его закрепляют на дюбелях с саморезами или анкерами с отступом в 50 см. При этом полка расположена снизу. Она должна совпадать с линией разметки на стене. При прохождении через угол полочку профиля нужно надрезать и изогнуть его.

Следующим шагом крепят подвесы для потолка Армстронг, на которые в дальнейшем будут фиксироваться несущие профили. Места крепления профилей лучше заранее отметить на стенах. Подвесы крепят по направлению короткой стены на расстоянии 120 см между ними. Чтобы было удобнее работать, стоит выполнить разметку согласно схеме монтажа потолка Армстронг. На потолке прочерчивают линии прохождения профиля, а на них отмечают места установки подвесов. В результате между ними должно быть расстояние не больше 1,2 м с каждой стороны, а также не более 60 см от крайних подвесов до любой стены. Фиксируют эти элементы саморезами с дюбелями или анкерами. В потолке просверливают отверстие и вставляют крепежный элемент в ушко штанги.

Если в потолке планируется монтаж тяжелых светильников или коробов вентиляции, для них нужны отдельные подвесы. Их размещают со смещением относительно основных элементов для крепления каркаса. Поскольку крючок подвеса тоже занимает некоторое пространство, его стоит закрепить, слегка сместив в сторону относительно монтируемого элемента – примерно на 5-10 см.

Теперь переходят к монтажу несущих профилей по предварительно сделанной разметке. Закрепляют несущие профили на крючках подвесов за специальные отверстия в профилях. Края несущих планок должны ложиться на полки стеновых профилей. Если длины одного профиля недостаточно, его наращивают, используя стандартный замок. Излишки отрезают.

После этого нужно тщательно выровнять все профили по уровню. Для этого регулируют длину подвесов с помощью зажимов-бабочек. Для этого «бабочку» сжимают, передвигают штангу и крючок до требуемого положения, а затем отпускают зажим, чтобы зафиксировать длину. Горизонтальность потолка контролируют по туго натянутому шнуру и уровню.

Следующий этап – создание каркаса из продольных и поперечных профилей. Длинные продольные профили (120 см) фиксируют между несущими планками с отступами в 60 см. Возле стен расстояние лучше сделать симметричным с обеих сторон, либо таким, чтобы свести к минимуму подрезку крайних плит. Поперек продольных, также с шагом 60 см, закрепляют поперечные профили (короткие рейки 60 см длины). Для стыковки используют стандартные крепления.

Дальнейшая работа по устройству подвесного потолка Армстронг состоит в монтаже встраиваемых элементов в образовавшиеся ячейки каркаса. Если над чистовым потолком проходит электропроводка или вентиляционные воздуховоды, их необходимо вывести к месту дальнейшего подключения.

Как правило, вместе с подвесными потолками Армстронг используют светодиодные, растровые или люминесцентные осветительные приборы размером 59×59 см. Чтобы установить такой светильник, его нужно слегка наклонить и завести в ячейку по диагонали. Затем прибор поворачивают, совмещая с ячейкой, и укладывают на профили. Затем через соседнюю ячейку выполняют подключение светильника к электропитанию.

Некоторые предпочитают устанавливать точечные светильники. Такие осветительные приборы врезают непосредственно в плиту. В ней нужно вырезать отверстие подходящего диаметра, зафиксировать прибор и установить плиту на место. Сквозь соседнюю ячейку можно подключить светильник. Аналогичным образом устанавливают воздухозаборники для систем вентиляции.

Если в помещении будет установлена потолочная сплит-система, то ее, как правило, размещают в углах, то есть в максимально укрепленных участках потолка.

Последний этап – заполнение ячеек каркаса плитами. Каждую плитку слегка наклоняют относительно ячейки и по диагонали заводят в пространство над каркасом. Затем плитку поворачивают так, чтобы она совпала с ячейкой по форме. Если сборка каркаса выполнена правильно, плиты ложатся без каких-либо усилий.

Установка потолка Армстронг в квартире

Основное ограничение использования потолков Армстронг в квартирах заключается в том, что они «съедают» порядка 20-25 см высоты помещения. Обусловлено это необходимостью исправления уровня чернового потолка, а также особенностями монтажа плиток. Поскольку при укладке в ячейки плиты нужно наклонить, требуется зазор между каркасом и потолком. В противном случае их невозможно будет установить.

Методика, как собрать Армстронг при высоте потолков более 2,75 м будет такой же, как описано выше. В результате общая высота помещения до отделки составит 2,5 м – это разрешено СНиПом. Если же высота потолка ниже, то применение Армстронга возможно лишь в помещениях, где человек пребывает время от времени – коридор, прихожая.

Подводя итоги, отметим, что у потолков Армстронг есть много несомненных преимуществ. Они доступны по цене многим потребителям, универсальны в применении для любых типов помещений при условии правильно подобранных материалов. Кроме того, они просты в установке и дальнейшем обслуживании, не выделяют вредных веществ, а также позволяют свободно подобраться к коммуникациям, проходящим над каркасной конструкцией. Читайте также: «Как сделать монтаж потолка Армстронг своими руками – инструкция, советы».

Читайте также: «Как сделать монтаж потолка Армстронг своими руками – пошаговое руководство».

устройство, виды, монтаж, фото, видео

Привлекательный потолок — одно из условий хорошего внешнего вида помещения. Потому при ремонте этому вопросу уделяется много внимания. Но сделать потолок привлекательным сложенее, чем стены — более сложные условия работы. Если вам надо быстро, недорого привести эту часть помещения в порядок — ваш выбор потолок Армстронг. Это быстро монтируемая подвесная система, которая дает море возможностей.

Содержание статьи

Устройство системы

Подвесной потолок Армстронг состоит из системы профилей, при помощи подвесов прикрепленных к черновому потолку. Эти профили образуют квадратные или прямоугольные ячейки, в которые устанавливаются светильники и плиты. Все это вместе и является потолочной системой армстронг.

Потолок Армстронг — один из вариантов

Профили есть несущие (направляющие). Именно они через подвесы крепятся к черновому потолку и несут основную нагрузку. Общая масса всей системы невелика, потому устанавливаются направляющие через 120 см. Вдоль размеченных линий с шагом 50 см монтируют подвесы. В их нижней части есть крючки, а в направляющих имеются отверстия. Направляющие просто навешиваются на крючки. После этого получили параллельные направляющие, расставленные с шагом 120 см.

Устройство потолка армстронг

Между ними с таким же шагом — 120 см — устанавливается поперечный профиль. В результате получаем клетку 120 см * 120 см. Плиты подвесного потолка Армстронг имеют размер 60*60 см (если быть точными, то 598 мм * 598 мм). Для их установки еще крепят профили каркаса — чтобы получилась клетка с нужными размерами. После этого остается только смонтировать светильники и установить в ячейки плиты.

Достоинства и недостатки

Первоначально разрабатывались потолки Армстронг для использования в производственных, служебных и общественных помещениях. Но целый ряд отличных качеств привели к тому, что их используют еще и в частных домах и квартирах. Вот перечень свойств подвесных потолков типа Армстронг:

Потолок Армстронг — действительно замечательный продукт. Видимо потому он так полюбился владельцам офисов, торговых центров, кинотеатров и т.д. Но есть и минусы. Первый — внешний вид такого потолка идеально подходит для офиса или общественного помещения, а вот в частных помещениях не все их воспринимают. Но это — дело вкуса. Второй — система подвесная и «съедает» высоту потолков, с которой у многих и так проблемы. Но если потолки более-менее нормальные, эту систему можно ставить. Вот и все минусы.

Элементы системы

Потолочная система Армстронг состоит из набора элементов, которые легко между собой соединяются. Одно из ее достоинств — модульность, которая позволяет получить потолок любого размера и конфигурации. Проблема только с нелинейными формами — они не предусмотрены и штатных решений нет. Потому этот вид подвесного потолка используется только в квадратных и прямоугольных помещениях.

Это вариант потолка Армстронг со смешанным заполнением

Профили

Профили для потолка армстронг деалют из легкого алюминиевого сплава. На верхней части профилей нанесена перфорация, при помощи которой они крепятся к подвесам и стыкуются между собой. Нижняя часть профилей — та, которая видна из помещения — может иметь серебристый цвет, но чаще — белый. Также есть черные и золотистые, можно найти другие цвета, но их уже надо искать.

Чаще всего профиля окрашены в белый цвет

Длина профилей 600 мм, 1200 мм, 3600 мм. Несущие профили должны быть цельными (в случае необхоидимости могут сращиваться), потому длину подбираем такую, чтобы профиль был не короче помещения. Его нарезают на участки нужной длины.

Поперечные профили набираете частично длиной 120 см, частично — 60 см. Придется считать, сколько нужно каких для создания подвесной системы в вашем случае. Резать их не получится — по краям сделаны выступы, при помощи которых они стыкуются с несущими.

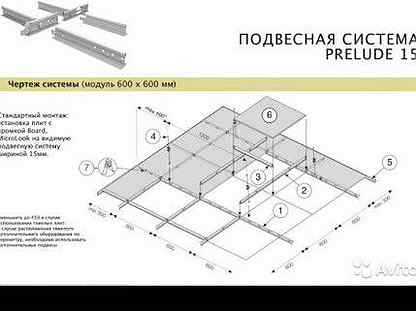

Монтажная схема потолка армстронг и ее компоненты

Несущие и поперечные профили бывают двух размеров — под разные типы плит: с полочкой на 15 мм и 24 мм. Разной бывает и «спинка» — под разную толщину плит (19 мм, 24 мм и 29 мм).

Есть еще пристенные профили. Они выполнены в виде уголка, монтируются по периметру помещения. На них опираются крайние плиты. Они тоже есть с полочками разной величины — 19 мм и 24 мм.

Плиты

Плиты для подвесных потолков Армстронг бывают двух размеров — 120 см * 60 см и 60 см * 60 см. Второй вариант более распространен, возможно потому, что квадраты лучше воспринимаются, чем прямоугольники. Есть еще они разной толщины — от 6 мм до 19 мм. Чем больше толщина, тем большую степень звукоизоляции имеет такой потолок, но во многом эта характеристика зависит от материала, из которого изготовлены плиты. А бывают они нескольких видов:

Класс Эконом. Наиболее дешевые из всех, они имеют высокую гигроскопичность и плохо переносят повышенную влажность. Влагу они впитывают в лбом виде — в виде жидкости при подтоплении соседями сверху или из воздуха. Напитавшись влагой, становятся тяжелыми, начинают менять форму — прогибаться, что портит внешний вид. В общем, вариант дешевый, но хорошо себя чувствует в помещениях с климатконтролем и постоянной влажностью. В эту группу входят Oasis (Оазис) и ,Oasis+, Cortega (Гортега), Tatra (Татра), Bajkal (Байкал).
Плиты для потолка Армстронг касса Эконом
Класс Прима (Prima). Это более дорогие панели, но они и по характеристикам намного лучше. Во-первых, они более прочные, имеют повышенную стойкость к влаге (85% против 65% у класса Эконом). Лучше они и в плане звукоизоляции и внешнего вида. К этой группе относятся коллекции Adria (Адриа), Casa (Каса), Cirrus (Циррус), Plain (Плэйн), Duna+ (Дюна плюс).
Плиты класса Прима
Влагостойкие. Этот вид плит для подвесного потолка можно использовать во влажных помещениях или при повышенной влажности воздуха. Есть два вида Mylar (Мулар), Newtone Residence (Ньютон Резиденс).
Влагостойкие плиты для потолка Армстронг
Акустические. Имеют улучшенные характеристики по звукопоглощению. Подходят для монтажа в торговых залах, офисах. Выпускаются в двух видах: Neeva (Ниива), Frequence (Фриквенс).
Гигиенические. Эти плиты хорошо моются, предназначены для медучреждений и предприятий пищевой индустрии. Вид всего один — Bioguard (Биогуард).
Акустический и гигиенические — для специфического применения
Дизайнерские. Эти плиты для потолков армстронг значительно отличаются по внешнему виду от всех остальных. Они используются при оформлении клубов, ресторанов, баров. Имеют презентабельный, а порой и роскошный вид, но стоят уже немало. Модификаций несколько: Visual (Вижуал), Cellio (Селлио), Graphis Linear (Графис Лайнер), Cirrus Image (Циррус Имидж).
Дизайнерские. Это только основные есть варианты

Выше речь шла о аутентичных плитах, которые производит фирма Armstrong. Есть другие типы и виды, производимые другими кампаниями. Название и внешний вид могут отличаться, но деление по категориям примерно такое же.

Некоторые виды из других материалов и в другом стиле

Например, есть металлические плиты — белые, из цельного листа и с перфорацией разного размера и формы, есть крашенные в разные цвета, есть из пластика — полупрозрачные и с нанесенной фотопечатью. В общем, в эту систему встраиваются различные плиты.

Типы профилей и плит

Еще один момент: плиты на потолок Армстронг по краям имеют выступ. Этот выступ бывает разной ширины и глубины. Под размеры этого выступа и подбирается тип профиля. Может быть и наоборот, но они должны стыковаться.

Подвесы и чем их можно заменить

Подвесы для потолков Armstrong имеют в верхней части отверстие для установки крепежа, в нижней — крючок, которым удерживается профиль. Верхняя часть крепится к потолку при помощи дюбелей или другого крепежа (в зависимости от материалов перекрытия).

Подвесы есть различных конструкций

Из всего этого разнообразия чаще всего используется вариант с двумя шпильками (на фото выше — третий справа и на фото внизу). Эти подвесы недорогие, быстро собираются, позволяют легко регулировать высоту потолка, когда возникает необходимость выставить его в одной плоскости.

Как использовать подвес при монтаже потолка Армстронг

Но эти подвесы имеют минимальную высоту 25 см. Это много даже в некоторых офисах, а уж в домах и квартирах и подавно. Выход — укоротить шпильки (как на верхнем фото справа) или использовать подручные материалы. Наиболее подходящие — стальные шпильки с кольцом на конце и кусок упругой сталистой проволоки. Минус этого крепления — сложно регулировать высоту подвеса. Придется изготавливать их точно той длины, которой они необходимы.

Чем можно заменить подвесы

Также подойдут дюбеля с крючками на концах. Но тут тоже понадобятся дополнительные крючки из проволоки, так как слишком маленькое расстояние до потолка не позволит уложить плиты — необходимо пространство для маневра. Минимальное расстояние между основным и подвесным потолком — 25 мм и то будет очень неудобно. Желательно иметь хотя-бы 50 мм. Но это только в том случае, если в потолок не устанавливаются светильники или вентиляторы.

Светильники и вентиляционные решетки

Штатные светильники и вентиляционные решетки неплохо подходят для офисов, торговых залов, общественных и медицинских учреждений. Они имеют тот же размер, что и плиты и просто устанавливаются в выбранное место. С подключением ламп проблем не бывает — обширное запотолочное пространство позволяет подвести провода нужного сечения без проблем. Их укладывают в металлические лотки, закрепленные на потолке или кабель каналы.

Пример использования светильников и вентиляционных решеток в офиссе

В квартирах и домах штатные светильники смотрятся, как минимум, странно, да и мощность имеют явно большую чем надо. В этом случае обычно используют встраиваемые точечные светильники. Лучше брать со светодиодами — они почти не греются и потребляют мало электроэнергии, а света дают достаточно.

Использование вентрешеток в домах и квартирах — случай, скорее, исключительный. Система сама по себе негерметична, многие плиты с перфорацией, что обеспечивает достаточную степень вентиляции запотолочного пространства. Если, все-таки необходимы дополнительные отверстия, можно или штатную решетку использовать или встроить меньшего размера, вырезав в плите подходящее отверстие.

Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.
Крепление пристенных профилей
Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков. При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать. В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).
Лучше нарисуйте план, а после приступайте к монтажу
На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.
Установка подвесов
На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.
Навешиваем несущие профиля и закрепляем их на крючках
Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.
Собираем решетку из профилей
Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).
Установка плит в систему подвесных потолков Армстронг

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.

Фото потолков Армтсронг в интрьере

Это плиты из дизайнерской серии

Зеркальные поверхности на потолке в ванной

Молочное стекло с подсветкой за потолком дает мягкий рассеянный свет

Даже длинный коридор выглядит нескучным

Большие плиты из монолитного поликарбоната с нанесенной фотопечатью

Динамично, светло

Диагональное исполнение сложнее

Комбинация из серых металлических плит и обычных белых

Вариант для кафе, но такой же или похожий неплохо будет смотреться в современном интерьере

Это уже совсем сложный вариант — авторский

Система установки EASY UP | Потолки

Система установки EASY UP | Потолки | Армстронг Жилой

Доска Country Classic

Направляющая и зажимная система EASY UP позволяет устанавливать потолочные плиты или доски поверхностного монтажа непосредственно на балки или существующий потолок, максимально увеличивая высоту потолка в помещении. Для полной системы необходимы как направляющие, так и зажимные аксессуары, и их следует использовать вместе. Предметы продаются отдельно. Ищите продукт для трека и аксессуар для зажима ниже.

Способы установки	Поверхностный монтаж (максимальная высота потолка)

пдф Руководство по оценке — треки и клипы Easy Up

пдф Инструкции по установке — краткий обзор Easy Up

пдф Гарантия — 10 лет на потолочные монтажные системы

Фото и видео

0:46

Система установки Easy Up

4:44

Установка досок Woodhaven с помощью системы Easy Up

{% / %}

Установка

Прочтите подробные инструкции по установке перед тем, как начать свой проект.

Руководство по оценке — дорожки и зажимы Easy Up Инструкции по установке — краткий обзор Easy Up

Преобразование подвесного потолка в деревянные доски

Создайте потолок с эффектом дерева на подвесной сетке с планками и клипсами Easy Up поверх существующей сетки 15/16″.

Узнайте, как

Принадлежности

1191SC

Зажимы EASY UP — маленькая коробка
Тип компонента: Зажим
шт. в коробке: 135

Совместимые потолки

Потолочная плитка 12 x 12 дюймов

Потолки под дерево

Спасибо, что посетили нас!

В настоящее время вы находитесь на веб-сайте Armstrong Ceilings Residential в США (английский) .

Для получения точной информации о наличии продуктов и информации в зависимости от вашего местоположения посетите один из наших других веб-сайтов:

Нет, спасибо, я останусь на сайте United States (English) .

Установка потолочной плитки | Потолки

Узнайте все об укладке потолочной плитки для поверхностного монтажа. Смотрите видео, смотрите фотографии и читайте статьи.

Впечатление

Темы

Потолки
Установка
Поверхностный монтаж

Плиты и доски из минерального волокна, потолки Metallaire и потолочные доски WoodHaven могут укладываться на поверхность существующего потолка или непосредственно на потолочные балки. Этот тип установки называется «прямое нанесение» или «поверхностный монтаж». Нет необходимости в подвесной потолочной сетке.

1) Направляющие и зажимы Easy Up

Используется с: Потолочной плиткой 12 x 12 дюймов, потолками под дерево

Система установки Easy Up — это быстрый, простой и безопасный способ установки потолков с поверхностным монтажом. Эта скрытая система обеспечивает большую размерную стабильность и прочность по сравнению с планками деревянной обшивки.

Прикрепите металлические направляющие к потолочным балкам
Защелкивающиеся зажимы
Разместите плитки и скользящие зажимы, чтобы закрепить

Инструкция по установке в формате PDF — плитка 12 x 12 дюймов с Easy Up (681K)

Инструкция по установке в формате PDF — планка Country Classic (522K)

Инструкция по установке в формате PDF — доска WoodHaven (402K)

2) Клей

Использовать с: Потолочной плиткой 12 x 12 дюймов, планками Country Classic

Для укладки плитки из минерального волокна непосредственно на существующий потолок из гипсокартона или гипсокартона с помощью клея используйте рекомендуемый плиточный клей, например, Henry 237 AcoustiGum ™ Клей для акустической потолочной плитки. Следуйте инструкциям производителя клея по нанесению и использованию. Имейте в виду, что при использовании этого способа монтажа гипсокартонный или гипсокартонный потолок должен быть гладким и ровным.

3) Крепление гвоздями

Используется с: Потолочные панели Metallaire для поверхностного монтажа

Для установки потолков Metallaire для поверхностного монтажа панели укладываются внахлест и крепятся к существующей поверхности с помощью соответствующих гвоздей с конусной головкой. Гвозди соответствуют металлической отделке панелей.

Инструкции по установке в формате PDF — потолки Metallaire

4) Особые указания по установке плит ACOUSTAFFIX для поверхностного монтажа

Используйте с: Одним из следующих способов

Монтажный комплект для фермы включает в себя резьбовые стержни и приварные гайки и позволяет устанавливать панели на открытой ферменной системе.
«Все-в-одном» Крепление с самофиксацией устраняет необходимость в отдельной шайбе, что обеспечивает быструю установку.
